Tuotetyyppi	Akkukäyttöinen reunaleikkuri (vesuri)
Merkki	HiKOKI
Malli	CG36DB / CG36DB(L)
Nimellisjännite	36 V
Leikkuuhalkaisija	310 mm
Tyhjäkäyntinopeus (Power / Normal / Eco)	6500 / 5500 / 4000 min⁻¹
Paino (akulla BSL36A18 / BSL36B18)	4,8 kg / 5,1 kg (CG36DB) ; 4,6 kg / 4,9 kg (CG36DB(L))
Yhteensopiva akku	HiKOKI Multi-volt -akut (myydään erikseen)
Arvioitu käyttöaika (BSL36B18, ilman kuormaa)	Power: 39 min / Normal: 70 min / Eco: 122 min
Leikkuupää	Puoliautomaattinen nylonlankapää (lanka 4 m, halkaisija kuvan 11-a mukaan)
Äänitehotaso (LWA)	95 dB(A)
Äänenpainetaso (LpA)	82 dB(A), epävarmuus K = 2,5 dB(A)
Tärinä (kokonaisarvo)	5,6 m/s², epävarmuus K = 1,5 m/s²
Toimintatilat	Power / Normal / Eco (valittavissa)
Jarru	Sähköjarru (pysähtyy 1-3 sekunnissa)
Automaattinen pysäytys	Kyllä, 1 minuutin käyttämättömyyden jälkeen
LED-merkkivalo	Virran merkkivalo (punainen tasainen/vilkkuva) + akun lataustason ilmaisin
Mukana toimitetut varusteet	Teränsuojus, olkahihna, 4 mm kuusiokoloavain, nylonlanka
Takuu	Lain mukainen takuu (katso ohjeet)
Valmistusmaa	Ei määritelty (japanilainen merkki)

Usein kysytyt kysymykset - CG36DB HiKOKI

Mitä akkua käyttää HiKOKI CG36DB -reunaleikkurin kanssa?

Käytä yksinomaan HiKOKI Multi-volt -akkuja (sarja BSL36A18 tai BSL36B18). Vanhat akut (BSL3660, BSL18..., BSL14...) eivät ole yhteensopivia.

Kuinka vaihtaa leikkuupään nylonlanka?

Paina kielekkeitä irrottaaksesi kannen, ota kela pois, valmistele 4 m nylonlankaa, kierrä se nuolen suuntaan risteyttämättä, ja kokoa sitten. Leikkaa lanka 90–110 mm pituuteen.

Mitkä ovat eri nopeustilat?

Kolme tilaa: Power (6500 rpm, maksimiteho), Normal (5500 rpm, tasapainoinen), Eco (4000 rpm, maksimi käyttöaika). Valitse tilakytkimellä.

Kuinka välttää roiskeita ja vammoja käytön aikana?

Käytä aina suojalaseja, kuulosuojaimia, tukevia kenkiä ja pitkiä housuja. Pidä ihmiset ja eläimet vähintään 15 m etäisyydellä. Älä työskentele sateessa tai jyrkillä rinteillä.

Mitä tehdä, jos leikkuupää ei pyöri liipaisimen painamisen jälkeen?

Varmista, että akku on kunnolla paikallaan ja ladattu. Tarkista, että virtakytkin on päällä (punainen merkkivalo). Käynnistä lukitusvipu ennen liipaisimen painamista.

Kuinka tulkita virran merkkivalon vilkkuminen?

Hidas vilkkuminen (0,5s/0,5s) tarkoittaa sisäistä ylikuumenemista: sammuta ja anna jäähtyä. Nopea vilkkuminen (0,1s/0,1s) ilmaisee ylikuormitusta: katkaise virta, irrota akku ja poista ylikuormituksen syy.

Mikä on ihanteellinen langan pituus normaalikäytössä?

Sopiva nylonlangan pituus käytön aikana on 90–110 mm. Pidennä napauttamalla päätä maahan tai vetämällä manuaalisesti moottorin pysähtymisen jälkeen.

Kuinka huoltaa vaihdelaatikko?

Tarkista 50 käyttötunnin välein rasvan taso kiertämällä tulppa auki. Jos vaihteet eivät näytä voidelluilta, lisää litiumrasvaa noin 3/4 kotelosta. Älä täytä täyteen.

Voinko käyttää metallilankaa tai muita ei-HiKOKI-tarvikkeita?

Ei, käytä ainoastaan HiKOKI-nylonleikkauslankaa (koodi 335235). Metallilangat tai muut materiaalit voivat sinkoutua vaarallisesti ja vahingoittaa työkalua.

Kuinka säilyttää litiumioniakkua käyttämättömyysjakson aikana?

Lataa akku täyteen ennen varastointia. Pitkäaikainen varastointi (>3 kk) heikon akun kanssa heikentää sen suorituskykyä. Säilytä viileässä ja kuivassa paikassa, suojassa lastuilta ja kosteudelta.

KÄYTTÖOHJE CG36DB HiKOKI

Seuraavassa esitellään koneessa käytetyt symbolit. Varmista, että ymmärrät niiden merkityksen, ennen kuin aloitat koneen käytön.

	CG36DB / CG36DB(L): Akkutoiminen ruohikon viimeistelijä
	Loukkaantumisriskin vähentämiseksi käyttäjän on luettava käyttöopas.
	Käytä aina suojalaseja.
	Käytä aina kuulosuojaimia.
	Älä käytä sähkötyökalua sateessa tai kosteissa olosuhteissa tai jätä sitä ulos sateeseen.
	Pidä sivustakatsojat poissa.
	Poista akku, ennen kuin säädät tai puhdistat laitetta ja kun jätät sen ilman valvontaa.
	Koskee vain EU-maita Älä hävitä sähkötyökalua tavallisen kotitalousjätteen mukana! Vanhoja sähkö- ja elektroniikkalaitteita koskevan EU-direktiivin 2012/19/EU ja sen maakohtaisten sovellusten mukaisesti käytetyt sähkötyökalut on toimitettava ongelmajätteen keräyspisteeseen ja ohjattava ympäristöystävälliseen kierrätykseen.
	Lue turvallisuusohjeet ja varoitukset huolellisesti, ja ymmärrä ne ja noudata niitä. Laitteen varomaton tai virheellinen käyttö saattaa vammauttaa vakavasti tai johtaa kuolemaan.
	Lue ja ymmärrä kaikki tämän oppaan ja laitteeseen merkityt varoitukset sekä ohjeet ja noudata niitä.
	Kiellettyä toimintaa
	Käytä aina silmänsuojaimia, kypärää ja kuulonsuojaimia käyttäessäsi laitetta.
	Pidä lapset, sivulliset ja avustajat 15 metrin etäisyydellä laitteesta. Jos joku lähestyy, pysäytä laite ja leikkuulaite välittömästi.
	Varo sinkoilevia esineitä.
	Näyttää akselin enimmäisnopeuden. Älä käytä leikkuulaitetta, jonka enimmäisnopeus on alle akselin nopeuden.
	Käytä käsineitä tarvittaessa, esimerkiksi kiinnitettäessä leikkuulaitetta.

	Käytä luistamattomia ja vankkoja jalkineita.
	Terän heitto on mahdollinen pyörivän terän osuessa kiinteään kohteeseen, joka on kriittisellä alueella. Koko laite ja käyttäjä saattavat lennähtää äkillisesti ja vaarallisen nopeasti. Ilmiö on nimeltään terän heitto. Käyttäjä saattaa menettää laitteen hallinnan, mistä saattaa seurata vakava vamma tai kuolema. Terän heitto on todennäköisempi paikoissa, joissa leikattavaa materiaalia ei näe hyvin.

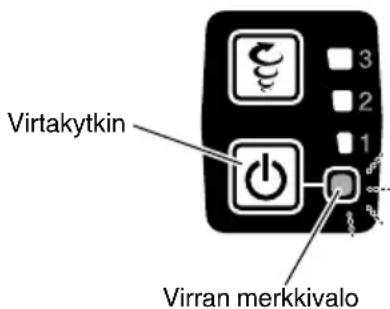

	Virtakytkin
	Päälle kytkeminen
	Pois kytkeminen
	Tilakytkin
	Ekotila
☐3	Normaali tila
	Tehotila

MIKÄ ON MITÄ? (Kuva 1)

A: Vipu : Liipaisin laitteen aktivointia varten.

B: Lukitusvipu : Vipu estää käyttämästä liipaisinta vahingossa.

C: Moottori: Akkukäyttöinen moottori.

D: Suojus: Suojaa käyttäjää lentäviltä roskilta.

E: Akku (myydään erikseen): Yksikön virtalähde.

F: Virtakytkin: Kytkin, jolla yksikön virta kytketään PÄÄLLE tai POIS.

G: Tilakytkin: Kytkin, jolla säädetään moottorin nopeutta.

H: Kahva oikea : Laitteen oikealla sivulla sijaitseva vivullinen kahva.

I: Kahva vasen : Laitteen vasemmalla sivulla sijaitseva kahva.

J: Kahvan kiinnike: Kiinnittää kahvat yksikköön.

K: Ripustin: Käytetään olkahihnan kiinnittämiseen yksikköön.

L: Šilmukkakahva

M: Olkahihna: Valjaat vapautusmekanismilla.

YLEISET SÄHKÖTYÖKALUN TURVALLISUUTTA KOSKEVAT VAROITUKSET

⚠️ VAROITUS

Lue kaikki turvallisuutta koskevat varoitukset ja kaikki ohjeet.

Jos varoituksia ja ohjeita ei noudateta, on olemassa sähköiskun, tulipalon ja/tai vakavan henkilövahingon vaara.

Säästä kaikki varoitukset ja ohjeet tulevaa käyttöä varten.

Varoituksissa mainittu sähkötyökalu-sana merkitsee verkkovirtakäyttöistä (johdollista) sähkötyökalua tai akkukäyttöistä (johdotonta) sähkötyökalua.

1) Työskentelyalueen turvallisuus

a) Pidä työskentelypaikka siistinä ja hyvin valaistuna. Onnettomuuksia sattuu herkemmin epäsiisteissä tai pimeissä ympäristöissä.

b) Älä käytä sähkötyökaluja räjähdysvaarallisissa paikoissa, esimerkiksi paikoissa, joissa on herkästi syttyviä nesteitä, kaasuja tai pölyä. Sähkötyökaluista lähtevät kipinät voivat sytyttää pölyn tai höyryt.

c) Pidä lapset ja sivulliset poissa käyttäessäsi sähkötyökalua. Keskittymisen puute voi aiheuttaa herpaantumisen.

2) Sähköturvallisuus

a) Sähkötyökalun pistoke on yhdistettävä oikeanlaiseen pistorasiaan. Älä muunna pistoketta mitenkään. Älä käytä jakorasioita yhdessä maadoitettujen sähkötyökalujen kanssa.

Muuntelemattomien pistokkeiden ja oikeiden pistorasioiden käyttäminen vähentää sähköiskun vaaraa.

b) Vältä koskettamasta maadoituksessa käytettäviin pintoihin, kuten putkiin, lämpöpattereihin ja jäähdytyslaitteisiin. Maadoitetun pinnan koskettaminen lisää sähköiskun vaagraa.

c) Älä altista sähkötyökaluja sateelle tai kosteudelle. Sähköiskun vaara lisääntyy, jos sähkötyökaluun pääsee vettä.

d) Älä käytä johtoa väärin. Älä kanna tai vedä sähkötyökalua tai irrota pistoketta vetämällä johdosta. Pidä johto erillään kuumuudesta, öljystä terävistä kulmista tai liikkuvista osista. Sähköjohdon vahingoittuminen tai sotkeutuminen lisää sähköiskun vaaraa.

e) Jos käytät sähkötyökalua ulkona, käytä ulkokäyttöön sopivaa jatkojohtoa. Ulkokäyttöön sopivan sähköjohdon käyttäminen vähentää sähköiskun vaaraa.

f) Jos sähkötyökalun käyttö kosteassa paikassa on välttämätöntä, käytä vikavirtalaitteella (RCD) suojattua virtalähdettä. RCD:n käyttö vähentää sähköiskun vaaraa.

3) Henkilökohtainen turvallisuus

a) Keskity työhön, ole huolellinen ja käytä sähkötyökalua harkiten.

Älä käytä sähkötyökalua väsyneenä tai alkoholin, lääkkeiden tai huumeiden vaikutuksen alaisena.

Keskittymisen herpaantuminen pieneksikin hetkeksi voi aiheuttaa vakavan henkilövahingon.

b) Käytä henkilökohtaisia suojavarusteita. Käytä aina suojalaseja. Suojavarusteiden kuten hengityssuojaimen, liukumattomien turvakenkien, kypärän ja kuulosuojaimien käyttö tarvittaessa vähentää henkilövahinkojen vaaraa.

c) Estä koneen käynnistyminen vahingossa. Varmista, että virtakytkin on pois päältä - asennossa ennen yhdistämistä virtalähteeseen ja/tai paristoyksikköön sekä ennen työkalun nostamista tai kantamista.

Sähkötyökalujen kantaminen, kun sormi on virtakytkimellä, tai virran kytkeminen sähkötyökaluihin, joiden virtakytkin on päällä, lisää onnettomuusriskiä.

d) Poista säätöön tarvitut avaimet sähkötyökalusta ennen sen käynnistämistä. Sähkötyökalun pyörivään osaan jätetty avain voi aiheuttaa henkilövahingon.

e) Älä kurkottele. Seiso aina vakaasti tasapainossa. Tällöin sähkötyökalua voi hallita oikein odottamattomissa tilanteissa.

f) Käytä sopivia vaatteita. Älä käytä irtonaisia vaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet poissa liikkuvista osista. Löysät vaatteet, korut ja pitkät hiukset voivat tarttua liikkuviin osiin.

g) Jos laitteeseen voi yhdistää pölynsuodatus- ja keräyslisälaitteen, varmista, että ne yhdistetään ja että niitä käytetään oikein. Pölynkeräyksen käyttö voi vähentää pölyyn liittyviä vaaratilanteita.

4) Sähkötyökalujen käyttäminen ja niiden hoitaminen

a) Älä pakota sähkötyökalua. Käytä tarkoitukseen soveltuvaa sähkötyökalua. Oikea sähkötyökalu selviytyy tehtävästä paremmin ja turvallisemmin toimiessaan oikealla teholla.

b) Älä käytä sähkötyökalua, jos se ei käynnisty tai sammu virtakytkimestä. Sähkötyökalut, joita ei voi hallita virtakytkimen avulla, ovat vaarallisia. Ne on korjattava.

c) Irrota pistoke virtalähteestä ja/tai paristoyksikkö sähkötyökalusta ennen säätöjen tekemistä, osien vaihtamista tai sähkötyökalujen asettamista säilytykseen. Nämä ennakoivat turvatoimet vähentävät sähkötyökalun vahingossa tapahtuvan käynnistymisen vaaraa.

d) Säilytä sähkötyökalut lasten ulottumattomissa. Älä anna sellaisten henkilöiden käyttää sähkötyökaluja, jotka eivät ole perehtyneet niihin tai näihin ohjeisiin. Sähkötyökalut ovat vaarallisia kouluttamattomien henkilöiden käsissä.

e) Huolla sähkötyökalut. Tarkista liikkuvien osien kiinnitykset ja kohdistukset, osien eheys ja muut sähkötyökalujen toimintaan vaikuttavat tekijät. Jos sähkötyökalu vahingoittuu, korjauta se ennen käyttämistä. Puutteellisesti huolletut sähkötyökalut ovat aiheuttaneet useita onnettomuuksia.

f) Pidä leikkuutyökalut terävinä ja puhtaina. Oikein huolletut leikkuutyökalut, joissa on terävät leikkuupinnat, tarttuvat harvemmin kiinni, ja niiden hallinta on helpompaa.

g) Käytä sähkötyökalua, varusteita ja työkalun teriä jne. näiden ohjeiden mukaisesti ottaen samalla huomioon työskentelyolosuhteet ja tehtävä työ. Jos sähkötyökalua käytetään toimintoihin, joihin sitä ei ole tarkoitettu, voi syntyä vaaratilanteita.

Suomi

5) Akkukäyttöisen työkalun käyttö ja huolto

a) Lataa vain valmistajan määrittelemällä laturilla Tietyntyyppiselle akulle sopiva laturi voi aiheuttaa tulipalovaaran, jos sitä käytetään toisen akun kanssa.
b) Käytä sähkötyökaluja vain erityisesti niitä varten määrättyjen akkujen kanssa.
Minkä tahansa muiden akkujen käyttö voi synnyttää loukkaantumis- ja tulipalovaaran.

c) Kun akku ei ole käytössä, pidä se poissa muiden metalliesineiden kuten paperinliitinten, kolikoiden, avainten, naulojen, ruuvien tai muiden pienten metalliesineiden läheisyydestä, jotka voivat kytkeä akun navat toisiinsa.

Akkunapojen oikosulkeminen yhteen voi aiheuttaa palovammoja tai tulipalon.

d) Jos akkua käytetään väärin, akusta voi roiskua nestettä. Vältä nesteen koskettamista. Jos kosketat nestettä vahingossa, huuhtele vedellä. Jos neste koskettaa silmiä, hae lisäksi lääkärin apua.

Akusta roiskunut neste voi aiheuttaa ärtymistä tai palovammoja.

6) Huolto

a) Anna osaavan huoltoteknikon korjata sähkötyökalu käyttäen alkuperäisiä osia vastaavia varaosia.

Tämä pitää sähkötyökalun turvallisena.

TURVATOIMET

Pidä lapset ja mielentilaltaan epävakaat henkilöt poissa laitteen lähettyviltä.

Kun työkalua ei käytetä, se on säilytettävä poissa lasten ja mielentilaltaan epävakaiden henkilöiden ulottuvilta.

RUOHIKON VIIMEISTELIJÄN TURVAVAROITUKSET

TÄRKEÄÄ

LUE HUOLELLISESTI ENNEN KÄYTTÖÄ PIDÄ TALLESSA TULEVAA KÄYTTÖÄ VARTEN

Turvalliset toimintatavat

- Koulutus

a) Lue käyttöohjeet huolellisesti. Tutustu säätöihin ja koneen oikeaan käyttöön.

b) Älä koskaan anna henkilöiden, jotka eivät tunne näitä ohjeita, tai lasten käyttää konetta. Paikalliset säädökset voivat asettaa rajoituksia käyttäjien iälle.

c) Muista, että operaattori tai käyttäjä on vastuussa muille ihmisille tai heidän omaisuudelleen aiheutuvista onnettomuuksista tai vaaratilanteista.

- Valmistelu

a) Tarkista ennen käyttöä, että virtajohto ja jatkojohto ovat ehjiä eivätkä ne ole kuluneet. Jos johto vaurioituu käytön aikana, irrota johto välittömästi pistorasiasta.

ÄLÄ KOSKE JOHTOON, ENNEN KUIN OLET IRROTTANUT SEN PISTORASIASTA.

Älä käytä konetta, jos johto on vaurioitunut tai kulunut.

b) Tarkista aina ennen käyttöä silmämääräisesti, että koneen suojukset ovat ehjät, oikeilla paikoillaan eikä niitä puutu.

c) Älä koskaan käytä konetta, kun ihmisiä, erityisesti lapsia tai lemmikkieläimiä on lähistöllä.

d) Älä koskaan vaihda nailonpäätä metallisten leikkausvälineiden kanssa.

- Käyttö

a) Käytä suojalaseja, tukevia kenkiä ja pitkiä housuja aina, kun käytät konetta.

b) Vältä koneen käyttämistä epäsuotuisissä sääolosuhteissa ja erityisesti silloin, jos saattaa salamoida.

c) Käytä konetta vain päivänvalossa tai hyvässä keinovalossa.

d) Älä koskaan käytä konetta, jos suojukset ovat vaurioituneet tai ne eivät ole paikoillaan.

e) Käynnistä moottori vain, kun kädet ja jalat ovat poissa leikkaavan osan läheisyydestä.

f) Irrota aina kone virtalähteestä (eli irrota pistoke jakeluverkosta tai irrota estävä laite)

- aina kun konetta ei käytetä;

- ennen kuin puhdistat tukkeuman;

• ennen tarkastusta, puhdistamista tai koneen korjaamista;
• kun olet osunut vieraaseen esineeseen koneen vaurioitumisen tarkistamiseksi;
• jos kone alkaa täristä epänormaalisti, tarkasta välittömästi.

g) Varo leikkausosan aiheuttamia jalka- ja käsivammoja.

h) Varmista aina, että ilmastointiaukot ovat vapaita roskista.

i) Älä muuta laitetta/konetta millään tavoin. Käytä leikkuu laitetta/konetta vain sille suunniteltuun tarkoitukseen.

● Huolto, kuljetus ja varastointi

a) Irrota kone virtalähteestä (eli irrota pistoke jakeluverkosta tai irrota estävä laite) ennen huoltamista tai puhdistamista.
b) Käytä vain valmistajan suosittelemia vaihto-osia ja lisävarusteita.
c) Tarkasta ja huolla kone säännöllisesti. Korjauta kone valtuutetulla korjaajalla.
d) Kun konetta ei käytetä, säilytä se lasten ulottumattomissa.
e) Peitä terä suojuksella, kun kuljetat autossa tai varastoit.

AKKUTOIMISEN RUOHIKON VIIMEISTELIJÄN VAROTOIMET

VAROITUS

1. Harjoita kärsivällisyyttä kaikenlaisissa töissä, joissa käytät tätä työkalua. Ja pukeudu kunnolla pysyäksesi lämpimänä.
2. Suunnittele kaikki työt etukäteen onnettomuuksien estämiksesi.
3. Älä käytä työkalua yöllä tai huonoissa sääolosuhteissa, kun näkyvyys on huono. Äläkä käytä työkalua, kun sataa tai heti sateen jälkeen.

Työskenteleminen liukkaalla maalla voi johtaa nettomuuteen, jos menetät tasapainosi.

1. Tarkasta nailonpää ennen työskentelyn aloittamaista.

Alä käytä työkalua, jos nailonpäässä on halkeamia, naarmuja tai kolhuja.

Varmista, että nailonpää on kunnolla kiinnitetty. Nailonpää, joka irtoaa tai löystyy toiminnan aikana, voi aiheuttaa onnettomuuden.

1. Varmista, että kiinnität turvakannen ennen työskentelyn aloittamista.

Työkalun käyttö ilman tätä osaa voi johtaa loukkaantumiseen.

1. Kiinnitä kahva ennen työn aloittamista. Varmista, että se ei ole löystynyt ja on kunnolla kiinni ennen työn aloittamista. Pidä kahvasta tukevasti kiinni, äläkäheiluta työkalua, vaan ole oikeassa asennossa ja säilytä tasapaino.

Tasapainon menettäminen työskentelyn aikana voi johtaa loukkaantumiseen.

1. Óle varovainen, kun käynnistät moottorin.

Aseta työkalu tasaiselle maalle.

Älä käytä työkalua alle 15 m:n etäisyydessä ihmisistä tai eläimistä.

Varmista, että nailonpää ei joudu kosketuksiin maan tai puiden ja kasvien kanssa.

Huolimaton käynnistys voi johtaa loukkaantumiseen.

1. Älä lukitse lukitusvipua.

Vivun vetäminen taakse vahingossa voi johtaa odottamattomiin vammoihin.

1. Ennen työkalun jättämistä paikoilleen paina virtapainiketta sammuttaaksesi sen.

2. Käytä työkalua varovasti sähköjohtojen, kaasuputkien tai vastaavien rakenteiden läheisyydessä.

3. Varo ja siirrä tyhjät tölkit, rautalanka, kivet tai muut esteet ennen työskentelyn aloittamista. Älä työskentele puun juurien tai kivien lähellä.

Työskenteleminen sellaisilla alueilla voi vahingoittaa nailonpäätä tai johtaa loukkaantumiseen.

1. Alä nosta pyörimisnopeutta liiallisesti.

Älä koskaan koske nailonpäähän toiminnan aikana.

Varmista myös, että nailonpää ei joudu kosketuksiin hiusten, vaatteiden jne. kanssa.

1. Seuraavissa tilanteissa sammuta moottori ja tarkasta, että nailonpää on lakannut pyörimästä.

Kun siirryt toiselle työskentelyalueelle.

Kun poistat roskia tai ruohoa, joka on tarttunut kiinni työkaluun.

Kun poistat työskentelyalueelta viimeistelyssä syntyneitä esteitä tai roskia, ruohoa ja puulastuja.

Kun lasket työkalun alas.

Näiden asioiden tekeminen nailonpään vielä pyöriessä saattaa johtaa yllättäviin onnettomuuksiin.

1. Älä käytä työkalua alle 15 m:n etäisyydessä toisesta henkilöstä.

Kun työskentelet jonkun toisen kanssa, pidä vähintään yli 15 m:n etäisyys.

Lentävät puulastut voivat johtaa yllättäviin onnettomuuksiin.

Kun työskentelet epätasaisilla pinnoilla kuten rinteillä, varmista, että työkaverisi ei altistu vaaratilanteille.

Käytä vihellyspillejä tai muita keinoja työkavereittesi huomion kiinnittämiseksi.

1. Kun ruohoa ja muita esineitä on tarrttununut nailonpäähän, sammuta moottori ja varmista, että nailonpää on lakannut pyörimästä ennen niiden poistamista.

Esineiden poistaminen nailonpäästä, kun se vielä pyörii, johtaa loukkaantumiseen.

Jatkuva käyttö, kun vieras esine on tarttunut nailonpäähän, saattaa johtaa vahinkoihin.

1. Jos työkalu toimii huonosti tai siitä lähtee erikoista ääntä tai se tärisee, sammuta moottori välittömästi ja pyydä jälleenmyyjääsi tarkastamaan ja korjaamaan sen.

Jatkuva käyttö tälläisissa olosuhteissa voi johtaa loukkaantumiseen tai työkalun vahingoittumiseen.

1. Jos pudotat tai isket työkalun johonkin, tarkasta se huolellisesti varmistaaksesi, ettei siinä ole vahingoittuneita kohtia, halkeamia tai vääntyneitä kohtia.

Vahingoittuneen, halkeilleen tai vääntyneen työkalun käyttö voi johtaa loukkaantumiseen.

1. Kiinnitä työkalu kuljetuksen aikana varmistaaksesi, että se pysyy paikallaan.

Tämän varoituksen noudattamatta jättäminen saattaa johtaa onnettomuuteen.

1. Tämä tuotteen moottorissa on vahva kestomagneetti.

Huomioi seuraavat varotoimenpiteet liittyen laitteeseen tarttuviin siruihin ja kestomagneetin vaikutuksiin elektronisiin laitteisiin.

1. Älä käytä laitetta, jos työkalu tai akun liittimet (akun kiinnike) ovat vahingoittuneet.

Muussa tapauksessa akun asentamisen seurauksena voi olla oikosulku, joka voi aiheuttaa savun muodostumista tai syttymisen.

1. Pidä työkalun liittimet (akun kiinnike) puhtaina.

○ Varmista ennen käyttöä, että liitäntöjen alueella ei ole lastuja tai pölyä.

○ Käytön aikana pyri estämään työkalulle kertyneiden lastujen tai pölyn putoaminen akun päälle.

○ Käytön aikana ja jälkeen työkalu on suojattava lastuilta ja pölyltä.

Muussa tapauksessa seurauksena voi olla oikosulku, joka saattaa aiheuttaa savupäästöjä tai syttymisen.

HUOMAUTUS

○ Älä aseta laitetta työtasolle tai -alueelle, jossa on metallisiruja.

Sirut voivat tarttua laitteeseen, mistä voi olla seurauksena loukkaantuminen tai tekninen vika.

○ Jos laitteeseen on tarttunut siruja, älä koske siihen.

Poista sirut harjalla.

Jos näin ei tehdä, seurauksena voi olla loukkaantuminen.

○ Jos sinulla on sydämentahdistin tai muu elektroninen lääketieteellinen laite, älä käytä laitetta tai ole sen lähellä.

Elektronisen laitteen toiminta saattaa häiriintyä.

○ Alä käytä laitetta hienomekaanisten laitteiden, kuten puhelimien, magneettikorttien tai elektronisten muistilaitteiden lähellä.

Jos teet näin, seurauksena voi olla toimintahäiriö, tekninen vika tai tietojen menetys.

HUOMAUTUS

1. Älä leikkaa nailonpäällä muita esineitä kuin ruohoa. Älä käytä työkalua vesilammikoissa ja varmista, että multaa ei joudu kosketuksiin nailonpään kanssa.

2. Työkalu sisältää tarkkuusosia, joten sitä ei saa pudottaa tai kohdistaa voimakkaille iskuille tai vedelle.

Työkalu voi vahingoittua tai allkaa toimia viallisesti.

1. Kun työkalu pannaan säilöön käytön jälkeen tai kun sitä kuljetetaan, irrota nailonpää.

2. Älä altista työkalua hyönteismyrkyille tai muille kemikaaleille.

Tällaiset kemikaalit voivat aiheuttaa halkeamia tai muita vahinkoja.

1. Vaihda varoitustarrat uusiin, kun niitä on vaikea tunnistaa,, tai ne eivät ole enää lainmukaisia tai kun ne alkavat irrota.

Pyydä jälleenmyyjääsi antamaan uudet tarrat.

1. Älä koske moottoriin heti käytön jälkeen, koska se voi olla todella kuuma.

AKKUUN JA LATURIIN LIITTYVÄT VAROTOIMET (myydään erikseen)

1. Lataa akku aina ympäristössä, jonka lämpötila on -10–40 °C. Alle -10 °C:n lämpötila aiheuttaa vaarallisen ylilatautumisen. Akkua ei voi ladata, jos ympäristön lämpötila on yli 40 °C.

Sopivin latauslämpötila on 20–25 °C.

1. Älä käytä laturiä jatkuvasti.

Kun yhden akun lataus on valmis, anna laturin olla käyttämättä noin 15 minuuttia ennen seuraavan akun latausta.

1. Huolehdi, ettei akun kytkentäaukkoon pääse likaa.

2. Älä koskaan pura akkua tai laturia.

3. Älä koskaan aiheuta akkuun oikosulkua.

Akun oikosulku aiheuttaa voimakkaan sähkövirran ja ylikuumenemisen. Se aiheuttaa palovammoja tai akun vahingoittumisen.

1. Alä hävitä akkua polttamalla.

Jos akku poltetaan, se saattaa räjähtää.

1. Kuluneen akun käyttö vahingoïttaa laturia.

2. Kun akun käyttöaika latauksen jälkeen käy liian lyhyeksi käytännölliseen työskentelyyn, vie akku takaisin ostopaikkaan. Älä hävitä kulunutta akkua.

3. Alä työnnä laturin tuuletusrakoihin mitään.

Jos laturin tuuletusrakoihin työnnetään metalliesineitä tai jotakin tulenarkaa, on seurauksena sähköiskun vaara tai laturin vahingoittuminen.

HUOMAUTUS LITIUM-IONI-PARISTOSTA

Litium-ioni-pariston käyttöiän pidentämiseksi se on varustettu suojatoiminnolla, joka pysäyttää siitä lähtevän virran. Kun tuotetta käytetään alla kuvatuissatapauksissa 1–3, vaikka kytkintä vedetään, moottori saattaa pysähtyä. Tällöin kyseessä ei ole häiriö vaan suojatoiminnon tulos.

1. Kun paristossa jäljellä oleva teho kuluu loppuun, moottori pysähtyy.

Jos näin käy, lataa paristo välittömästi.

1. Jos työkalu on ylikuormitettu, moottorisaattaa pysähtyä. Tässä tapauksessa vapauta työkalun kytkin ja poista ylikuormituksen syyt. Sen jälkeen voit käyttää laitetta uudelleen.

2. Jos paristo ylikuumenee liian s kuormituksessa, pariston virta voi pysähtyä. Tässä tapauksessa pysäytä pariston käyttö ja anna pariston jäähtyä. Sen jälkeen voit käyttää sitä uudelleen.

Lisäksi ota huomioon seuraava varoitus ja huomautus.

VAROITUS

Varmista, että otat huomioon seuraavat turvatoimet, jotta pariston vuotaminen, lämmön syntyminen, savun muodostuminen, räjähdykset ja syttyminen voitaisiin estää etukäteen.

1. Varmista, että pariston päälle ei kerry hiomalastuja tai pölyä.

○ Varmista työskentelyn aikana, että hiomalastuja tai pölyä ei putoa pariston päälle.

○ Varmista, että työskentelyn aikana sähkötyökalun päälle putoavia hiomalastuja tai pölyä ei kerry pariston päälle.

○ Älä säilytä käyttämätöntä paristoa hiomalastuille ja pölylle alttiissa paikassa.

○ Ennen pariston varastoimista poista kaikki pöly ja hiomalastut, jotka ovat saattaneet tarttua siihen, äläkä varastoi sitä yhdessä metallisten osien (ruuvien, naulojen jne.) kanssa.

1. Älä pistä paristoa terävällä esineellä kuten naulalla, älä lyö vasaralla, älä astu sen päälle. Älä heitä paristoa tai kohdista siihen voimakasta iskua.

2. Älä käytä ilmiselvästi vahingoittunutta tai ulkonäöltään muuttunutta paristoa.

3. Älä käytä paristoa vääränapaisesti.

4. Älä yhdistä paristoa suoraan sähköpistorasioihin tai auton savukkeensytyttimen pistokkeisiin.

5. Älä käytä paristoa muihin tarkoituksiin kuin tarkasti määriteltyihin.

6. Jos paristo ei lataudu loppuun saakka, vaikka määritetty latausaika on kulunut, pysäytä lataaminen välittömästi.

7. Älä altista paristoa korkeille lämpötiloille tai paineille kuten laita sitä mikroaaltouuniin, kuivaajaan tai korkeapainesäiliöön.

8. Ota paristo välittömästi pois tulen läheisyydestä, jos vuotoa tai pahaa hajua on havaittavissa.

9. Älä käytä paristoa paikassa, jossa syntyy voimakasta staattista sähköä.

10. Jos paristo vuotaa, on havaittavissa pahaa hajua, syntyy lämpöä, pariston väri haalistuu tai sen muoto muuttuu, tai jos paristo vaikuttaa millään tavalla poikkeavalta sitä käytettäessä, ladattaessa tai säilytettäessä, poista se välittömästi laitteesta tai pariston laturista äläkä käytä sitä.

11. Älä upota akkua tai anna nestemäisten aineiden päästä akun sisään. Jos akun sisään pääsee sähköä johtavaa nestettä, kuten vettä, se voi vahingoittaa akkua ja aiheuttaa tulipalon tai räjähdyksen. Säilytä akku viileässä ja kuivassa paikassa kaukana helposti syttyvistä materiaaleista. Paikkoja, joiden ilmassa on syövyttäviä kaasuja, on vältettävä.

HUOMAUTUS

1. Jos paristosta vuotavaa nestettä joutuu silmiin, älä hankaa silmiä, vaan pese ne hyvin tuoreella puhtaalla vedellä kuten vesijohtovedellä ja ota yhteyttä lääkäriin välittömästi.

Jos silmät jätetään hoitamatta, neste saattaa aiheuttaa silmäongelmia.

1. Jos nestettä vuotaa iholle tai vaatteille, pese ne hyvin puhtaalla vedellä kuten vesijohtovedellä välittömästi.

Tämä voi aiheuttaa ihon ärtymistä.

1. Jos havaitset ruostetta, pahaa hajua, ylikuumenemista, värin haalistumista, muodon muuttumista ja/tai muita epäsäännöllisyyksiä käyttäessäsi paristoa ensimmäistä kertaa, älä käytä paristoa, vaan palauta se tavarantoimittajalle tai kauppiaalle.

VAROITUS

Iussasähköä johtava ulkopuolinen esine pääsee litiumioni-akun napoihin, voi syntyä oikosulku, joka aiheuttaa tulipalovaaran. Noudata seuraavia akun varastoimista koskevia ohjeita.

- Älä pane sähköä johtavia sahauskappaleita, nauloja, teräslankaa, kuparilankaa tai muita metallilankoja säilytyskoteloon.

○ Joko työnnä akku paikalleen sähkötyökaluun tai varastoi se painamalla lujasti akun kantta sisään, kunnes akun tuuletusaukot on peitetty oikosulkujen estämiseksi. (kasto Kuva 2)

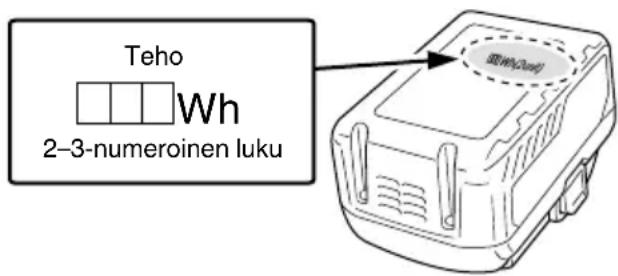

LITIUMIONIAKUN KULJETUSTA KOSKEVAT TIEDOT

Kun kuljetat litiumioniakkua, noudata seuraavia varotoimia. VAROITUS

Ilmoita kuljetuslikkeelle, että pakkaus sisältää litiumioniakun, ilmoita akun teho ja noudata kuljetuslikkeen ohjeita, kun järjestät kuljetusta.

○ Litiumioniakut, jotka ylittävät 100 Wh tehon, lasketaan rahtiluokituksessa vaarallisiksi tuotteiksi ja vaativat erityiskäyttömenettelyjä.

○ Jos akkua kuljetetaan ulkomailla, on noudatettava kansainvälistä lakia sekä kohdemaan sääntöjä ja määräyksiä.

Teho Wh 2-3-numeroinen luku

NUMEROITUJEN KOHTIEN KUVAUKSET (Kuva 2-Kuva 26)

1	Akku Kahva oikea Painike	18		35		52	Ura
2	Salpa Vipu	19		36	Kulutusrajan merkki (2 merkkiä)	53	Taivuta keskiosa takaisin
3	Akunkansi	20	Kahva vasen	37	Leikkurin pidike Kelan koukku
4	Navat	21	Kahvan kiinnitin (ohjaustankotyyppi)	38	Kuusiokoloavain 4 mm	55	Nailonlangan kelaussuunta
5	Tuuletusaukot	22	M5 × 25 kuusiokolopultit	39	25 mm:n nuppi	56	Reikälanganohjain
6	Paina Suojus	23		40	Moottorikotelon kierteinen kiinnike	57	Kelaa pidettäessä
7	Paina sisää	24	M6 × 25-kuusiokolonappipultit	41	Nylonpään kiristyssuunta (vasen kierto)	58	Pujota lanka reikälanganohjaimen läpi
8	Vedä Kannensalpa Nylonänka			42		59	Kannen lukitusreiät (2 holes)
9	Akun varaustason ilmaisinkytkin	26	Vaihdelaatikko Kopauta	43		60	Kotelon korvakkeet (2 korvaketta)
10	Akun varaustason merkkivalo	27	Veitsi	44	Pitenee 30 mm:n lisäyksin	61	Virtakytkin
11	Pääputki Olkahihna Napauta/vapauta Virtalamppu			45		62
12	Kotelopuoli Pikavapauta vytö			46	Oikea pituus 90–110 mm	63	Tilakytkin
13	Silmukkakahva Kannatin Känsi Tilan merkkivalo			47		64
14	Kahvan kiinnike (silmukkakahvatyyppi)	31	Kiinnike Kotelo Lukitusvipu	48		65
15	M6 × 43-pultit	32	Koukku	49	Koukku	66	Kahva
16	M6-mutterit	33	Pikavapauta kiinnike	50	Painokorvakkeet (2 aluetta)
17	Kahvan sijaintimerkintä	34	Nailonpää Kela	51

OMINAISUUDET

Malli	CG36DB	CG36DB(L)
Jännite	36 V
Tankotyyppi	Suora tyyppi
Leikkauskapasiteetin halkaisija	310 mm
Pyörimissuunta	Vastapäivään päältä katsottuna
Kuormittamaton nopeus	6500 min ^-1 (Teho)5500 min ^-1 (Normaali)4000 min ^-1 (Eko)
Käyttöaika yhtä latausta kohti*(Kun varusteisiin kuuluva ladattava akku on täysin ladattu)	BSL36B1839 min (Teho)70 min (Normaali)122 min (Eko)
Työkalun kanssa käytettävissä oleva akku**(myydään erikseen)	Monijänniteakku
Paino (nylonpään kanssa, ladattava akku, olkahihna ja suojus)***	4,8 kg (BSL36A18)5,1 kg (BSL36B18)	4,6 kg (BSL36A18)4,9 kg (BSL36B18)

* Edellä olevan taulukon tiedot ovat esimerkinomaisia. Koska ympäristön lämpötila, ladattavan akun ominaisuudet, jne. voivat vaihdella suuresti, edellä mainittuja tulee käyttää vain karkeana ohjeena.

Ehdot: nylonpään ulkohalkaisija 310 mm, tilakytkimen asetuksena Teho, Normaali tai Eko. (vipu vasemmalla ON-asennossa koko ajan)

** Verkkovirta-adapteria (ET36A) ei voi käyttää. Työkalun kanssa ei voi käyttää olemassa olevia akkuja (BSL3660/3626X/3626/3625/3620, BSL18.... ja BSL14.... sarja).

*** EPTA-menettelyn 01/2014 mukaan

PERUSVARUSTEET

Päälaitteen (1 laite) lisäksi pakkaus sisältää sivulla 289 luetellut varusteet.

Perusvarusteet voivat muuttua ilmoituksetta.

LISÄVARUSTEET (myydään erikseen) (Sivu 290)

Lisävarusteet voivat muuttua ilmoituksetta.

SOVELLUKSET

Viimeistely, tasoitus ja rikkaruohojen leikkaaminen

PARISTON POISTO JA ASENNUS

1. Pariston poisto

Pidä tiukasti rungosta ja työnnä akun salpoja irrottaaksesi akun (katso Kuva 3).

HUOMAUTUS

Älä koskaan kytke paristoa oikosulkuun.

2. Pariston asennus

Tarkista pariston napaisuus ja työnnä se paikoilleen (Kts. Kuva 3).

LATAUS

Akkua ja akkulaturia ei toimiteta tuotteen mukana.

Lataa ladattavat akut käyttämäsi laturin käyttöohjeiden mukaisesti.

JÄLJELLÄ OLEVAN VARAUKSEN MERKKIVALO

Akun jäljellä oleva kapasiteetti voidaan tarkistaa painamalla akun jäljellä olevan varauksen ilmaisinkytkintä, joka sytyttää merkkivalon. (Kuva 4, Taulukko 1)

Merkkivalo sammuu noin 3 sekuntia sen jälkeen, kun jäljellä olevan varauksen ilmaisinkytkintä on painettu.

Jäljellä olevan varauksen merkkivaloon on paras suhtautua ohjeellisesti, sillä esimerkiksi ympäristön lämpötila ja akun tila vaikuttavat asiaan.

Jäljellä olevan varauksen merkkivalon tieto voi myös poiketa työkalun tai laturin ilmoittamasta.

(Akku ei sisälly toimitukseen, myydään erikseen)

Taulukko 1

Merkkivalon tila	Akussa jäljellä oleva virta
	Palaa;Akun varaus on yli 75%.
	Palaa;Akun varaus on 50–75%.
	Palaa;Akun varaus on 25–50%.
	Palaa;Akun varaus on alle 25%.
	Vilkkuu;Akku on melkein tyhjä. Lataa akku mahdollisimman pian.
	Vilkkuu;Lataaminen keskeytetty korkean lämpötilan takia. Irrota akku laturista ja anna sen jäähtyä kokonaan.

Vilkkuu;Lataaminen keskeytetty vian tai toimintahäiriön vuoksi. Akku voi olla viallinen, joten ota yhteyttä jälleenmyyjään.

Lataustilan merkkivalo näyttö vaihtelee ympäristön lämpötilan ja akun ominaisuuksien mukaan, joten tulkitse merkkivaloa viitteellisenä.

HUOM

Varo, ettei kytkinpaneeli saa kovia iskuja eikä rikkoudu. Siitä voi seurata ongelmia.

ENNEN KÄYTTÖÄ

HUOMAUTUS

Vedä akku ulos ennen osien kokoamista.

1. Pyörän ohjaustangon asentaminen (Kuva 6) (vain mallit CG36DB)

(1) Poista mukana toimitettavalla 4 mm:n kuusioavaimella neljä pulttia, jotka on kiinnitetty väliaikaisesti kahvan kiinnikkeeseen.
(2) Kiinnitä vivullinen kahva oikealle ja kahva vasemmalle, ja kiinnitä sitten kahvan kiinnike huolellisesti neljällä pultilla. Varmista, että osat ovat kunnolla kiinni, kiristämällä pultteja vähintään kaksi kertaa (järjestyksessä). Kiristä pultteja asteittain varmistaaksesi, että pultit kiristetään tasaisesti.
Neljä pultt: → 2 → 3 → 4 → 1 → 2 → 3 → 4 ....

HUOM

Kiinnitä kahva vasemmalle ja kahva oikealle paikkaan, jossa on hyvä ote.

HUOMAUTUS

Asenna kahva vasemmalle ja kahva oikealle oikein ja tukevasti käyttöohjeiden mukaisesti.

Jos kahvaa ei ole kiinnitetty kunnolla tai tiukasti, se voi irrota ja aiheuttaa loukkaantumisen.

2. Silmukkakahvan asennus (Kuva 5) (vain mallit CG36DB(L))

(1) Irrota M6 × 43-pultit (2 kpl).
(2) Asenna pääputken silmukkakahva niin, että se nojaa koteloa vasten.
(3) Aseta kahvankiinnitysosa pääputken alempaan päähän ja kiinnitä se tiukasti M6 × 43-pulteilla (2 kpl) ja M6-muttereilla (2 kpl).

Varmista, että osat ovat kunnolla kiinni, kiristämällä pultteja vähintään kaksi kertaa (järjestyksessä). Kiristä pultteja asteittain varmistaaksesi, että pultit kiristetään tasaisesti.

Kaksi pultt1→2→-1...2

HUOM

Jos yksikön kahvan pääputkessa on sijaintimerkintä, noudata kuvan ohjeita. (Kuva 5)

HUOMAUTUS

Asenna silmukkakahva oikein ja tiukasti käsittelyohjeiden mukaan.

Jos kahvaa ei kiinnitetä oikein tai tiukasti, se voi irrota ja aiheuttaa loukkaantumisen.

3. Suojuksen asentaminen (Kuva 7)

VAROITUS

Asenna suojus sille varattuun paikkaan.

Tämän varoituksen noudattamatta jättäminen voi johtaa lentelevien kivien aiheuttamaan loukkaantumiseen.

HUOM

Käytä asennuksessa mukana toimitettua 4 mm:n kuusioavainta.

(1) Kohdista suojuksen kiinnikkeessä olevat kaksi reikää ja asenna kaksi M6 × 25 kuusiokolopulttia. (Suojuksen kiinnike asennetaan vaihdelaatikkoon.)

(2) Kiristä kahta M6 × 25 kuusiokolopulttia vuorotellen mukana toimitetulla 4 mm:n kuusiokoloavaimella, kunnes pultit on kiristetty kunnolla. Varmista, että osat ovat kunnolla kiinni, kiristämällä pultteja vähintään kaksi kertaa (järjestyksessä). Kiristä pultteja asteittain varmistaaksesi, että pultit kiristetään tasaisesti.

Kaksi pulttia:

HUOMAUTUS

Ole varovainen välttääksesi leikkaamasta itseäsi kannen sisäpuolella olevaan veitseen.
○ Asenna suojus huolellisesti ja tiukasti käsittelyohjeiden mukaisesti.
Jos sitä ei ole kiinnitetty kunnolla tai tiukasti, se voi irrota ja aiheuttaa loukkaantumisen.
○ Tarkista ennen käyttöä, että suojus ei ole vahingoittunut tai vääntynyt.

4. Olkahihnan asennus

VAROITUS

○ Kiinnittää olkavyö niin, että ruohikon viimeistelijää voidaan kantaa oikein.
○ Jos sinusta tuntuu siltä, että työkalu ei toimi normaalisti, sammuta moottori välittömästi ja irrota olkahihnan pikavapautussalpa ja irrota työkalu.

HUOMAUTUS

○ Jos et tue työkalua, kun vedät pikavapautushihnasta, työkalu voi pudota aiheuttaen loukkaantumisen tai muuta vahinkoa.
Pidä pääputkea yhdellä kädellä samalla, kun vedät toisella kädellä.

○ Varmista, että pikavapautustoiminto toimii normaalisti ennen työskentelyn aloittamista.

○ Tarkista ennen kiinnittämistä, ettei hihna ole taipunut, rispaantunut tai vahingoittunut.

○ Varmista, että koukku ja ripustin eivät ole vääntyneet tai vahingoittuneet.

○ Kun osat on kiinnitetty, paina pääyksikköä alas varmistaaksesi, ettei koukku irtoa helposti ja ettei olkahihna ole löysällä.

○ Varmista, että pikavapautustoiminto toimii oikein.

(1) Aseta olkahihna olkapäälle kuvassa 8 näytetyllä tavalla ja kiinnitä se työkalussa olevaan ripustimeen. Säädä olkahihna sopivan pituiseksi.

(2) Irrota työkalu olkahihnasta ja tue työkalua pitämällä pääputkea yhdellä kädellä ja käytä toista kättä vetämään pikavapautushihnasta kuvassa 9 näytetyllä tavalla vapauttaaksesi sen salvasta.

(3) Hihnoittaaksesi työkalun työnnä salpa koukkuun ja työnnä pikavapautussalpa koukun yli ja sisään salvan suureen aukkoon. (Kuva 10)

Vedä varovasti olkahihnasta varmistaaksesi, että se oikein kiinnitetty.

NAILONPÄÄ

Puoliautomaattisen nailonpään asennus

1. Toiminto

Syöttää automaattiseti nylonlankaa enemmän, kun sitä napautetaan.

Tekniset tiedot

Koodinro	Kiinnitysruuvin tyyppi	Pyörimissuunta	Kiinnitysruuvin koko
335234	Sisäkierre	Vastapäivään	M10 × P1,25-LH

Käytettävä nylonlanka

Langan halkaisija: Kuva 11-a

Pituus: 4 m

HUOMAUTUS

O Kotelo täytyy kiinnittää lujasti suojukseen.
○ Tarkasta, onko suojuksessa, kotelossa ja muissa osissa halkeamia tai muita vaurioita.
O Tarkasta, onko kotelossa ja painikkeessa kulumia.
Jos kulumisrajamerkkiä ei voi enää nähdä tai painikkeen pohjassa on reikä, vaihda uudet osat välittömästi. (Kuva 11-b)
○ Nailonpää täytyy kiinnittää lujasti moottorin kotelon kierteiseen kiinnikkeeseen.
○ Erinomaisen toiminnan ja luotettavuuden takaamiseksi käytä aina HiKOKIn nylonleikkauslankaa. Älä koskaan käytä metallilankaa tai muita materiaaleja, jotka voivat pistää vaarallisesti esiin.
○ Jos nailonpää ei syötä leikkauslankaa oikein, tarkasta, että nylonlanka ja muut osat on asennettu kunnolla. Jos tarvitset apua, ota yhteys HiKOKI-myyjään.

2. Asennus (Kuva 12)

(1) Työnnä vaihdekoteloon siten, että leikkurin pidikkeen 25 mm:n nuppi kiinnittyy nylonpään kanssa. Varmista, että karan ulkonemat ja pykälät lukittuvat.
(2) Lukitse kara paikalleen, jotta se ei pääse pyörimään nylonpäätä kiinnitettäessä. Se onnistuu työntämällä 4 mm:n kuusiokoloavain vaihdelaatikon reikään ja yhteen neljästä leikkurin pidikkeen reiästä.
(3) Ruuvaa nylonpää suoraan vaihdelaatikon kierteiseen kiinnittimeen.
Nailonpään kiinnitysmutterin kierteet ovat vastapäivään. Kierrä myötäpäivään löysätäksesi/vastapäivään kiristääksesi.

HUOMAUTUS

Asenna nailonpää oikein ja tiukasti käsittelyohjeiden mukaan.

Jos sitä ei kiinnitetä oikein tai tiukasti, se voi irrota ja aiheuttaa loukkaantumisen.

3. Langan pituuden säätö

Kierrä ja napauta nailonpääta maahan. Nailonlankaa tulee ulos noin 30 mm yhdellä napautuksella. (Kuva 13) Voit pidentää nailonlankaa myös käsin vetämällä. Tällöin moottorin on oltava kokonaan pysähdyksissä.

Varmista, että lanka pitenee 30 mm:n lisäyksin napauttamalla ja vapauttamalla alapainike vetäen samalla nailonpään langanpäitä. (Kuva 14)

○ Nailonlangan oikea pituus.
Nailonlangan oikea pituus työkalun ollessa käytössä on 90–110 mm. Vedä lanka oikeaan pituuteen.

4. Nailonlangan vaihto

(1) Varaa 4m kuvan 11-a aitoa nailonlankaa. (koodinro 335235).
(2) Paina vastapäätä olevia korvakkeita ja irrota kotelon kansi. (Kuva 15)
(3) Poista kela kotelosta. (Kuva 16)
O Jos nailonlankaa on vielä jäljellä, ripusta lanka uriin ja poista sitten kela.
○ Jos nylonlanka ei ulotu, kun on riittävästi nylonlankaa jäljellä, tai kun vaihdat nylonlankaa, kelaa nylonlankaa seuraavalla tavalla.
(4) Vapauta noin 150 mm nylonjohdon molemmista päistä, taita keskiosa ja kiinnitä se kelassa olevaan koukkuun. Kelaa sen jälkeen johto kelaan nuolen osoittamaan suuntaan ja varo, ettei johto mene solmuun (Kuvat 17, 18).

HUOM

Älä ylitä nylonlankaa kiinnittäessäsi lankaa uraan. (Kuva 18)

(5) Jätä noin 100–150 mm nylonlankaa kelaamatta ja kiinnitä lanka uraan. (Kuva 19)

(6) Kohdista pysäytyslaite ja reikälanganohjain ja aseta sitten painike kotelon läpi. Vapauta lanka pysäytyslaitteesta pitäen samalla kevyesti kiinni kelasta ja vedä lankaa reikälanganohjaimen läpi. (Kuva 20)

Suomi

(7) Paina ja napauta kotelon korvakkeet kannen lukitusreikiin. (Kuva 21)

VAROITUS

Varmista, että korvakkeet ovat tiukasti kiinni lukitusrei'issä.

Työkalun käyttö silloin, kun osia ei ole napsautettu tiukasti yhteen, voi johtaa irti sinkoavan osan aiheuttamaan onnettomuuteen tai vammaan.

(8) Vedä lanka tiukkaan niin, että siinä ei ole yhtään löysää, ja leikkaa lanka saksilla 90 mm–110 mm:n pituisiksi. (Kuva 22)

TIETOA VIRRAN MERKKIVALOSTA

Virran merkkivalo osoittaa työkalun eri tiloja. (Kuva 23)

Taulukossa 2 on esitetty virran merkkivalon osoittamat eri tilat. (katso sivu 146, "TOIMINNALLISIA VAROITUKSIA")

Taulukko 2

Lampun tila Työkalun tila
Pois Virta POIS
Punainen Virta PÄÄLLÄ
Vilkkuva punainen	Vipua painetaan, kun työkalun ylikuormitussuojapiiri on käynnissä.

TOIMINTA

Ruohikon viimeistely

VAROITUS

• Älä käytä työkalua yöllä tai huonoissa sääolosuhteissa, kun näkyvyys on huono.
  O Alä käytä työkalua, kun sataa tai heti sateen jälkeen.
  ○ Käytä sopivia jalkineita estämään liukastumista, joka voi aiheuttaa tasapainon menetyksen ja kaatumisen.
  O Älä käytä työkalua jyrkillä rinteillä.

Kun viimeistelet ruohikkoa rinteillä, jotka eivät ole kovin jyrkkiä, viimeistele liikkumalla harjanteen suuntaan.

○ Varo liikuttamasta nailonpäätä liian lähelle jalkojasi.
○ Älä nosta nailonpäätä polviesi yläpuolelle leikkauksen aikana.
○ Älä käytä työkalua, jos nailonpää voi joutua kosketuksiin kivien, puiden tai muiden esteitten kanssa.
○ Nailonpää voi aiheuttaa vammoja, jos se jatkaa pyörimistä moottorin pysähtymisen jälkeen. Kun yksikkö sammutetaan, varmista, että nailonpää on pysähtynyt, ennen kuin lasket yksikön alas.
○ Älä käytä työkalua alle 15 m:n etäisyydellä toisesta henkilöstä. Kun työskentelet jonkun toisen kanssa, pidä vähintään yli 15 m:n etäisyys.

1. Työnnä akku sisään samalla tarkastaen sen napaisuudet

2. Käynnistä työkalu (Kuva 23-a)

○ Paina kotelossa olevaa virtakytkintä, jolloin virta kytkeytyy ja kotelon virran merkkivalo palaa punaisena.
○ Kun virtakytkintä painetaan toisen kerran, virta sammuu ja kotelon punainen merkkivalo sammuu.

[Automaattinen virransammutus]

Kun virta kytketään, mutta vipua ei käytetä minuuttiin, työkalu sammuu automaattisesti. Käynnistä työkalu uudelleen painamalla virtakytkintä uudelleen.

VAROITUS

Älä koskaan jätä työkalun virtaa päälle. Siitä voi olla seurauksena onnettomuus.

1. Vivun käyttö ja jarru (Kuva 24)

Käynnistä nailonpään pyörittäminen vetämällä vipua samalla, kun painat lukitusvipua virran ollessa päällä.

Kun vapautat vivun, jarru kytkeytyy päälle 1–3 sekunnin päästä, jolloin nailonpään pyöriminen loppuu.

Varmista ennen työkalun käyttöä, että jarru toimii normaalisti.

1. Tilakytkin (Kuva 23-b)

Työkalussa on kolme tilaa:

(1) Tehotila
(2) Normaali tila
(3) Ekotila

- Työkapasiteetti täydellä latauksella

Seuraava on karkea arvio ruohikon viimeistelijän toiminta-ajasta täyteen ladattuna. (Kapasiteetti vaihtelee hieman ympäristön lämpötilasta ja akun ominaisuuksista johtuen)

Aika jatkuvassa käytössä, kun kytkin on kokonaan painettuna kaikissa tiloissa

(Ei kuormaa)

Tila\Akku	BSL36B18
Teho	39 min
Normaali	70 min
Eko	122 min

1. Ruohikon viimeistely

○ Tartu kahvaan, paina lukitusvipua ja vedä vipua, niin leikkauspää alkaa pyöriä. (Kuva 24 a-1, a-2)
○ Vapauta vipu, kun lopetat viimeistelyn ja sammutat moottorin.
O Ota asento, jossa on helppo liikkua.

[Ruohikon viimeistelytekniikoita]

Alä heiluta putkea, vaan siirrä nylonpäätä vaakasuorassa vasemmalta oikealle karessa eteenpäin ajettaessa ja käytä nylonpään oikeaa puolta ruohon leikkaamiseen. (Kuva 25)

6. Työkalun kantaminen

HUOMAUTUS

○ Poista säilytysakku. (Kuva 3)
○ Kanna työkalua käsin.

TOIMINNALLISIA VAROITUKSIA

Tässä työkalussa on toiminto, joka suojaa pääyksikköä ohjaavia sähköosia. Jos esimerkiksi ruohonleikkuun aikana tapahtuu ylikuormitus, jos nylonpää lukittuu tai tukkeutuu kasvillisuuden takia, toiminto pysäyttää moottorin. Jos näin tapahtuu, virran merkkivalo vilkkuu. Tarkista merkkivalon tila ja tee tarvittavat korjaustoimenpiteet.

Voit jatkaa käyttöä, kun olet tehnyt seuraavat korjaustoimenpiteet. Vähennä moottorin kuormitusta esimerkiksi pienentämällä leikkuusyvyyttä. Ennen kuin puhdistat kasvillisuuden nylonpäästä, kytke virta pois päältä ja irrota akku työkalun pääyksiköstä.

Virtakytkin Virran merkkivalo

Virran merkkivalo vilkkuva tila	Syy	Korjaustoimenpide
0,5 s päällä / 0,5 s pois(vilkkuu hitaasti)	Sisälämpötila ylitti esiasetetun rajan.Työkalu on pysähtynyt.(Moottori sammuu. Virta katkeaa automaattisesti minuutin kuluttua.)[Ylikuumenemissuojaus]	Katkaise virta ja odota, että laite jäähtyy.Voit jatkaa käyttöä,kun laitteen lämpötila on laskenut.
0,1 s päällä / 0,1 s pois(vilkkuu nopeasti)	Työkalun lisälaitteen kuormitus ylitti esiasetetun rajan.Työkalu on pysähtynyt.(Moottori sammuu ja merkkivalo vilkkuu 10 sekunnin ajan.)[Ylikuormitussuojaus]	Katkaise virta ja poista akku. Korjaa ylikuormituksen syy.Voit jatkaa käyttöä, kun ylikuormituksen syy on ratkaistu.

HUOM

Jos virran merkkivalo vilkkuu edelleen

korjaustoimenpiteistä huolimatta, työkalu saattaa olla vaurioitunut tai viallinen.

Ota yhteyttä jälleenmyyjään, josta ostit työkalun.

HUOLTO JA TARKASTUS

HUOMAUTUS

Vedä akku ulos ennen tarkastusta tai huoltoa.

1. Nailonpään kunnon tarkastus

Nailonpää tulee tarkastaa säännöllisesti. Kulunut tai rikkinäinen nailonpää voi lipsua tai vähentää moottorin tehokkuutta ja polttaa sen loppuun.

Vaihda kulunut nailonpää uuteen.

HUOMAUTUS

On vaarallista, jos käytät nailonpäätä, jonka kärki on kulunut tai rikkinäinen. Vaihda se uuteen.

2. Tarkasta ruuvit

Löystyneet ruuvit ovat vaarallisia. Tarkasta ne säännöllisesti ja varmista, että ne ovat tiukassa.

HUOMAUTUS

Sähkötyökalun, jonka ruuvit ovat löysällä, käyttäminen on hyvin vaarallista.

3. Liittimien tarkastus (työkalu ja akku)

Varmista, että liittimillä ei ole lastuja tai pölyä.

Tarkista tarvittaessa ennen käyttöä, käytön aikana ja sen jälkeen.

HUOMAUTUS

Poista liittimille mahdollisesti kerääntynyt lika ja pöly.

Muussa tapauksessa seurauksena voi olla toimintahäiriö.

4. Ulkopinnan puhdistus

Jos ruohikon viimeistelijässä on likaa, pyyhi se kuivalla ja pehmeällä kankaalla tai saippuaveteen kostutetulla kankaalla. Ällä käytä kloriittisia nesteitä, bensiiniä tai tinneriä, sillä ne sulattavat muovia.

5. Vaihdekotelo (Kuva 26)

Irrota rasvatulppa vaihdekotelon sivusta ja tarkasta vaihdekotelon tai kulmavaihteen rasvan määrä noin 50 käyttötunnin välein.

Jos vaihteiden kyljissä ei näy rasvaa, täytä vaihdekotelo 3/4:aan asti laadukkaalla litiumpohjaisella yleisrasvalla. Älä täytä vaihdekoteloa kokonaan.

HUOMAUTUS

○ Poista kaikki lika tai karsta, kun kiinnität tulpan takaisin paikalleen.

○ Varmista, että vaihdekotelo on jäähtynyt, ennen kuin tarkastat tai huollat sitä.

6. Säilytys

Säilytä ruohikon viimeistelijä lasten ulottumattomissa paikassa, jossa lämpötila ei ylitä 40°C.

HUOM

Litium-ioni-akkujen varastointi

Varmista, että litium-ioni-akut on ladattu täysin ennen niiden varastoimista.

Akkujen pitkäaikainen varastointi (3 kuukautta tai enemmän), kun niiden lataustaso on alhainen, saattaa johtaa akkujen toimintakyvyn heikkenemiseen, lyhentää huomattavasti akun käyttöaikaa tai heikentää akkuja niin, etteivät ne pysty säilyttämään varausta.

Huomattavasti vähentynyt akun käyttöikä voidaan ehkä korjata toistuvalla latauksella ja käyttämällä akkuja kahdesta viiteen kertaan.

Jos akun käyttöikä on äärettömän lyhyt toistuvasta latauksesta ja käytöstä huolimatta, se on merkki siitä, että akut ovat kuluneet loppuun, ja osta uudet akut.

HUOMAUTUS

Sähkötyökalujen käytössä ja huollossa on aina noudatettava kussakin maassa voimassa olevia turvaohjeita ja normeja.

Tärkeä ilmoitus HiKOKIn akkutoimisten sähkötyökalujen akuista

Käytä aina yhtä määrittelemistämme alkuperäisistä akuista. Emme voi taata akkutoimisen sähkötyökalumme turvallisuutta ja toimivuutta, kun sitä käytetään muun kuin määrittelmämme akun kanssa tai kun akkua puretaan ja muunnellaan (kuten kennojen tai muiden sisäosien purku ja vaihto).

TAKUU

Myönnämme HiKOKI-sähkötyökaluille takuun lakisääteisten/kansallisten erityissääntelyiden mukaisesti. Tämä takuu ei kata vikoja tai vaurioita, jotka johtuvat vääränlaisesta tai kielletystä käytöstä tai normaalista kulumisesta. Reklamaatiotapauksessa lähetä purkamaton sähkötyökaluja tämän käyttöoppaan lopussa oleva TAKUUSERTIFIKAATTI valtuutettuun HiKOKI-huoltokeskukseen.

Tietoja ilmavälitteisestä melusta ja tärinästä

Saavutetut mitta-arvot määritettiin EN50636-2-91-normin mukaan ja ilmoitettiin ISO 4871 -normin mukaan.

Mitattu A-painotteinen ääniteho: 95 dB (A)

Mitattu A-painotteinen äänipainearvo: 82 dB (A)

Toleranssi K: 2,5 dB (A)

Käytä kuulonsuojaimia.

Tärinän kokonaisarvot (kolmiakselivektorisumma)

EN50636-2-91 mukaan määritettyinä.

Tärinäpäästöarvo a_h , w = 5,6 m/s ^2

Toleranssi K = 1,5 m/s²

Ilmoitettu värähtelyn kokonaisarvo on mitattu standardien testausmenetelmien mukaisesti ja sitä voidaan käyttää työkalujien vertaamiseen keskenään.

Sitä voidaan myös käyttää altistumisen alustavaan arviointiin.

VAROITUS

Tärinäpäästöarvo sähkötyökalun varsinaisen käytön aikana voi poiketa annetusta kokonaisarvosta työkalun käyttötavasta riippuen.

Suomi

○ Käyttäjää suojaavien varotoimien, jotka perustuvat altistumisen arviointiin varsinaisessa käyttötilanteessa, määrittäminen. (ottaen huomioon käyttöjakson kaikki vaiheet kuten ajat, jolloin työkalu on kytketty pois päältä ja jolloin se on tyhjäkäynnissä, varsinaisen liipaisinajan lisäksi).

HUOM

Kostka HiKOKI jatkuvasti kehittää tuotteiaan, pidättää valmistaja oikeuden muuttaa teknisiä tietoja ilman eri ilmoitusta.

ONGELMANRATKAISU

Käytä alla olevan taulukon tarkastusohjeita, kun työkalu ei toimi normaalisti. Jos ongelma ei korjaudu, kysy neuvoa jälleenmyyjältäsi tai HiKOKIn valtuutetusta huoltokeskuksesta.

Oire Mahdollinen syy Korjaus
Työkalu ei toimi. Akku on tyhjä. Lataa akku.
		Akku ei ole kunnolla paikallaan. Vedä akku ulos ja poista roskat akkukotelosta.Poista liat tai vesi akun navoistapumpulipuikoilla tai vastaavilla materiaaleilla.Työnnä akkua lujasti, kunnes se napsahtaa paikalleen.
		Akku on ylikuumentunut. Lopeta työkalun käyttö. Poista akku ja annasen jäähtyä varjoisassa, hyvin ilmastoidussa tilassa.
		Virta ei ole päällä. Paina kotelossa olevaa virtakytkintä.Työkalussa on automaattinenvirrankatkaisutoiminto, joka sammuttaa virranautomaattisesti minuutin kuluttua, jos käyttäjä ei käytä vipua.
		Käyttäjä yrittää vetää vipua painamatta lukitusvipua.
		Lilallinen suojukseen ja nylonpäähän sotkeutunut kasvillisuus ylikuormitti moottoria.

ΣΥΜΒΟΛΑ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ
