KÄYTTÖOHJE CG36DA HiKOKI

Seuraavassa esitellään koneessa käytetyt symbolit. Varmista, että ymmärrät niiden merkityksen, ennen kuin aloitat koneen käytön.

	CG36DA / CG36DA (L) / CG36DTA / CG36DTA (L): Akkutoiminen ruohikon viimeistelijä
	Loukkaantumisriskin vähentämiseksi käyttäjän on luettava käyttöopas.
	Käytä aina suojalaseja.
	Käytä aina kuulosuojaimia.
	Älä altista kosteudelle.
	Pidä sivustakatsojat poissa.
	Poista akku ennen säätöä tai puhdistamista tai ennen koneen jättämistä ilman valvontaa lyhyeksikin ajaksi.
	Koskee vain EU-maitaÄlä hävitä sähkötyökalua tavallisen kotitalousjätteen mukana!Vanhoja sähkö- ja elektroniikkalaitteita koskevan EU-direktiivin 2002/96/ETY ja sen maakohtaisten sovellusten mukaisesti käytetyt sähkötyökalut on toimitettava ongelmajätteen keräyspisteeseen ja ohjattava ympäristöystävälliseen kierrätykseen.
	Lue turvallisuusohjeet ja varoitukset huolellisesti, ja ymmärrä ne ja noudata niitä.Laitteen varomaton tai virheellinen käyttö saattaa vammauttaa vakavasti tai johtaa kuolemaan.
	Lue ja ymmärrä kaikki tämän oppaan ja laitteeseen merkityt varoitukset sekä ohjeet ja noudata niitä.
	Kiellettyä toimintaa
	Käytä aina silmänsuojaimia, kypärää ja kuulonsuojaimia käyttäessäsi laitetta.
	Pidä lapset, sivulliset ja avustajat 15 metrin etäisyydellä laitteesta. Jos joku lähestyy, pysäytä laite ja leikkuulaite välittömästi.
	Varo sinkoilevia esineitä.
	Näyttää akselin enimmäisnopeuden. Älä käytä leikkuulaitetta, jonka enimmäisnopeus on alle akselin nopeuden.
	Käytä käsineitä tarvittaessa, esimerkiksi kiinnitettäessä leikkuulaitetta.
	Käytä luistamattomia ja vankkoja jalkineita.

Terän heitto on mahdollinen pyörivän terän osuessa kiinteään kohteeseen, joka on kriittisellä alueella. Koko laite ja käyttäjä saattavat lennähtää äkillisesti ja vaarallisen nopeasti. Ilmiö on nimeltään terän heitto. Käyttäjä saattaa menettää laitteen hallinnan, mistä saattaa seurata vakava vamma tai kuolema. Terän heitto on todennäköisempi paikoissa, joissa leikattavaa materiaalia ei näe hyvin.

Virtapainike

MIKÄ ON MITÄ? (Kuva 1)

A: Vipu : Liipaisin laitteen aktivointia varten.
B: Lukitusvipu : Vipu estää käyttämästä liipaisinta vahingossa.
C: Moottori : Akkukäyttöinen, kiekon muotoinen moottori.
D:. Kansi : Suojaa käyttäjää lentäviltä roskilta.
E: Akku : Virtalähde laitteen käyttämistä varten.
F: Virtapainike : Painike laitteen virran kytkemiseksi PÄÄLLE tai POIS.
G: Pikavalinta : Valintalevy moottorin nopeuden säätämistä varten.
H: Kahva oikea : Laitteen oikealla sivulla sijaitseva vivullinen kahva.
I: Kahva vasen : Laitteen vasemmalla sivulla sijaitseva kahva.
J: Kahvan kiinnitin : Kiinnittää kahvan laitteeseen.
K: Kannatin : Käytetään olka- tai kannatinvyön kiinnittämiseen laitteeseen.
L: Kiinnitysvipu
M: Silmukkakahva
N: Olkavyö : Valjaat, joissa on vapautusmekanismi akun kanssa yhteiskäyttöä varten.
O: Laturi : Akun lataamista varten.

YLEISET SÄHKÖTYÖKALUN TURVALLISUUTTA KOSKEVAT VAROITUKSET

⚠️ VAROITUS

Lue kaikki turvallisuutta koskevat varoitukset ja kaikki ohjeet.

Jos varoituksia ja ohjeita ei noudateta, on olemassa sähköiskun, tulipalon ja/tai vakavan henkilövahingon vaara.

Säästä kaikki varoitukset ja ohjeet tulevaa käyttöä varten.

Varoituksissa mainittu sähkötyökalu-sana merkitsee verkkovirtakäyttöistä (johdollista) sähkötyökalua tai akkukäyttöistä (johdotonta) sähkötyökalua.

1) Työskentelyalueen turvallisuus

a) Pidä työskentelypaikka siistinä ja hyvin valaistuna.

Onnettomuuksia sattuu herkemmin epäsiisteissä tai pimeissä ympäristöissä.

b) Älä käytä sähkötyökaluja räjähdysvaarallisissa paikoissa, esimerkiksi paikoissa, joissa on herkästi syttyviä nesteitä, kaasuja tai pölyä.

Sähkötyökaluista lähtevät kipinät voivat sytyttää pölyn tai höyryt.

c) Pidä lapset ja sivulliset poissa käyttäessäsi sähkötyökalua.

Keskittymisen puute voi aiheuttaa herpaantumisen.

2) Sähköturvallisuus

a) Sähkötyökalun pistoke on yhdistettävä oikeanlaiseen pistorasiaan.

Suomi

Älä muunna pistoketta mitenkään.

Älä käytä jakorasioita yhdessä maadoitettujen sähkötyökalujen kanssa.

Muuntelemattomien pistokkeiden ja oikeiden pistorasioiden käyttäminen vähentää sähköiskun vaaraa.

b) Vältä koskettamasta maadoituksessa käytettäviin pintoihin, kuten putkiin, lämpöpattereihin ja jäähdytyslaitteisiin.

Maadoitetun pinnan koskettaminen lisää sähköiskun vaaraa.

c) Älä altista sähkötyökaluja sateelle tai kosteudelle.

Sähköiskun vaara lisääntyy, jos sähkötyökaluun pääsee vettä.

d) Älä käytä johtoa väärin. Älä kanna tai vedä sähkötyökalua tai irrota pistoketta vetämällä johdosta.

Pidä johto erillään kuumuudesta, öljystä, terävistä kulmista tai liikkuvista osista.

Sähköjohdon vahingoittuminen tai sotkeutuminen lisää sähköiskun vaaraa.

e) Jos käytät sähkötyökalua ulkona, käytä ulkokäyttöön sopivaa jatkojohtoa.

Ulkokäyttöön sopivan sähköjohdon käyttäminen vähentää sähköiskun vaaraa.

f) Jos sähkötyökalun käyttö kosteassa paikassa on välttämätöntä, käytä vikavirtalaitteella (RCD) suojattua virtalähdettä.

RCD:n käyttö vähentää sähköiskun vaaraa.

3) Henkilökohtainen turvallisuus

a) Keskity työhön, ole huolellinen ja käytä sähkötyökalua harkiten.

Älä käytä sähkötyökalua väsyneenä tai alkoholin, lääkkeiden tai huumeiden vaikutuksen alaisena. Keskittymisen herpaantuminen pieneksikin hetkeksi voi aiheuttaa vakavan henkilövahingon.

b) Käytä henkilökohtaisia suojavarusteita. Käytä aina suojalaseja.

Suojavarusteiden kuten hengityssuojaimen, liukumattomien turvakenkien, kypärän ja kuulosuojaimien käyttö tarvittaessa vähentää henkilövahinkojen vaaraa.

c) Estä koneen käynnistyminen vahingossa. Varmista, että virtakytkin on pois päältä - asennossa ennen yhdistämistä virtalähteeseen ja/tai paristoyksikköön sekä ennen työkalun nostamista tai kantamista.

Sähkötyökalujen kantaminen, kun sormi on virtakytkimellä, tai virran kytkeminen sähkötyökaluihin, joiden virtakytkin on päällä, lisää onnettomuusriskiä.

d) Poista säätöön tarvitut avaimet sähkötyökalusta ennen sen käynnistämistä.

Sähkötyökalun pyörivään osaan jätetty avain voi aiheuttaa henkilövahingon.

e) Ålä kurkottele. Seiso aina vakaasti tasapainossa.

Tällöin sähkötyökalua voi halliäa oikein odottamattomissa tilanteissa.

f) Käytä sopivia vaatteita. Älä käytä irtonaisia vaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet poissa liikkuvista osista.

Löysät vaatteet, korut ja pitkät hiukset voivat tarttua liikkuviin osiin.

g) Jos laitteeseen voi yhdistää pölynsuodatus- ja keräyslisälaitteen, varmista, että ne yhdistetään ja että niitä käytetään oikein.

Pölynkeräyksen käyttö voi vähentää pölyyn liittyviä vaaratilanteita.

4) Sähkötyökalujen käyttäminen ja niiden hoitaminen

a) Älä pakota sähkötyökalua. Käytä tarkoitukseen soveltuvaa sähkötyökalua. Oikea sähkötyökalu selviytyy tehtävästä paremmin ja turvallisemmin toimiessaan oikealla teholla.

b) Älä käytä sähkötyökalua, jos se ei käynnisty tai sammu virtakytkimestä.

Sähkötyökalut, joita ei voi hallita virtakytkimen avulla, ovat vaarallisia. Ne on korjattava.

c) Irrota pistoke virtalähteestä ja/tai paristoyksikkö sähkötyökalusta ennen säätöjen tekemistä, osien vaihtamista tai sähkötyökalujen asettamista säilytykseen.

Nämä ennakoivat turvatoimet vähentävät sähkötyökalun vahingossa tapahtuvan käynnistymisen vaaraa.

d) Säilytä sähkötyökalut lasten ulottumattomissa. Älä anna sellaisten henkilöiden käyttää sähkötyökaluja, jotka eivät ole perehtyneet niihin tai näihin ohjeisiin.

Sähkötyökalut ovat vaarallisia kouluttamattomien henkilöiden käsissä.

e) Huolla sähkötyökalut. Tarkista liikkuvien osien kiinnitykset ja kohdistukset, osien eheys ja muut sähkötyökalujen toimintaan vaikuttavat tekijät. Jos sähkötyökalu vahingoittuu, korjauta se ennen käyttämistä.

Puutteellisesti huolletut sähkötyökalut ovat aiheuttaneet useita onnettomuuksia.

f) Pidä leikkuutyökalut terävinä ja puhtaina.

Oikein huolletut leikkuutyökalut, joissa on terävät leikkuupinnat, tarttuvat harvemmin kiinni, ja niiden hallinta on helpompaa.

g) Käytä sähkötyökalua, varusteita ja työkalun teriä jne. näiden ohjeiden mukaisesti ottaen samalla huomioon työskentelyolosuhteet ja tehtävä työ.

Jos sähkötyökalua käytetään toimintoihin, joihin sitä ei ole tarkoitettu, voi syntyä vaaratilanteita.

5) Akkukäyttöisen työkalun käyttö ja huolto

a) Lataa vain valmistajan määrittelemällä laturilla Tietyntyypiselle akulle sopiva laturi voi aiheuttaa tulipalovaaran, jos sitä käytetään toisen akun kanssa.

b) Käytä sähkötyökaluja vain erityisesti niitä varten määrättyjen akkujen kanssa.

Minkä tahansa muiden akkujen käyttö voi synnyttää loukkaantumis- ja tulipalovaaran.

c) Kun akku ei ole käytössä, pidä se poissa muiden metalliesineiden kuten paperinliitinten, kolikoiden, avainten, naulojen, ruuvien tai muiden pienten metalliesineiden läheisyydestä, jotka voivat kytkeä akun navat toisiinsa.

Akkunapojen oikosulkeminen yhteen voi aiheuttaa palovammoja tai tulipalon.

d) Jos akkua käytetään väärin, akusta voi roiskua nestettä. Vältä nesteen koskettamista. Jos kosketat nestettä vahingossa, huuhtele vedellä. Jos neste koskettaa silmiä, hae lisäksi lääkärin apua.

Akusta roiskunut neste voi aiheuttaa ärtymistä tai palovammoja.

6) Huolto

a) Anna osaavan huoltoteknikon korjata sähkötyökalu käyttäen alkuperäisiä osia vastaavia varaosia.

Tämä pitää sähkötyökalun turvallisena.

TURVATOIMET

Pidä lapset ja mielentilaltaan epävakaat henkilöt poissa laitteen lähettyviltä.

Kun työkalua ei käytetä, se on säilytettävä poissa lasten ja mielentilaltaan epävakaiden henkilöiden ulottuvilta.

RUOHIKON VIIMEISTELIJÄN TURVALLISUUSVAROITUKSET

TÄRKEÄÄ

LUE HUOLELLISESTI ENNEN KÄYTTÖÄ PIDÄ TALLESSA TULEVAA KÄYTTÖÄ VARTEN

Turvalliset toimintatavat

● Koulutus

a) Lue käyttöohjeet huolellisesti. Tutustu säätöihin ja koneen oikeaan käyttöön.
b) Älä koskaan anna henkilöiden, jotka eivät tunne näitä ohjeita, tai lasten käyttää konetta. Paikalliset säädökset voivat asettaa rajoituksia käyttäjien iälle.
c) Muista, että operaattori tai käyttäjä on vastuussa muille ihmisille tai heidän omaisuudelleen aiheutuvista onnettomuuksista tai vaaratilanteista.

- Valmistelu

a) Tarkista ennen käyttöä, että virtajohto ja jatkojohto ovat ehjiä eivätkä ne ole kuluneet. Jos johto vaurioituu käytön aikana, irrota johto välittömästi pistorasiasta.
ÄLÄ KOSKE JOHTOON, ENNEN KUIN OLET RROTTANUT SEN PISTORASIASTA.

Älä käytä konetta, jos johto on vaurioitunut tai kulunut.

b) Tarkista aina ennen käyttöä silmämääräisesti, että koneen suojukset ovat ehjät, oikeilla paikoillaan eikä niitä puutu.
c) Älä koskaan käytä konetta, kun ihmisiä, erityisesti lapsia tai lemmikkieläimiä on lähistöllä.
d) Älä koskaan vaihda nailonpäätä metallisten leikkausvälineiden kanssa.

- Käyttö

a) Käytä suojalaseja, tukevia kenkiä ja pitkiä housuja aina, kun käytät konetta.

b) Vältä koneen käyttämistä epäsuotuisi sääolosuhteissa ja erityisesti silloin, jos saattaa salamoida.

c) Käytä konetta vain päivänvalossa tai hyvässä keinovalossa.

d) Älä koskaan käytä konetta, jos suojukset ovat vaurioituneet tai ne eivät ole paikoillaan.

e) Käynnistä moottori vain, kun kädet ja jalat ovat poissa leikkaavan osan läheisyydestä.

f) Irrota aina kone virtalähteestä (eli irrota pistoke jakeluverkosta tai irrota estävä laite)

• aina kun kone jätetään ilman valvontaa;
• ennen kuin puhdistat tukkeuman;
• ennen tarkastusta, puhdistamista tai koneen korjaamista;
• sen jälkeen kun kone on osunut vieraaseen esineeseen;
• kun kone alkaa täristä epänormaalisti.

g) Varo leikkausosan aiheuttamia jalka- ja käsivammoja.

h) Varmista aina, että ilmastointiaukot ovat vapaita roskista.

i) Alä muuta laitetta/konetta millään tavoin. Käytä leikkuu laitetta/konetta vain sille suunniteltuun tarkoitukseen.

● Huolto, kuljetus ja varastointi

a) Irrota kone virtalähteestä (eli irrota pistoke jakeluverkosta tai irrota estävä laite) ennen huoltamista tai puhdistamista.
b) Käytä vain valmistajan suosittelemia vaihto-osia ja lisävarusteita.
c) Tarkasta ja huolla kone säännöllisesti. Korjauta kone valtuutetulla korjaajalla.
d) Kun konetta ei käytetä, säilytä se lasten ulottumattomissa.
e) Peitä terä suojuksella, kun kuljetat autossa tai varastoit.

AKKUTOIMISEN RUOHIKON VIIMEISTELIJÄN VAROTOIMENPITEET

VAROITUS

1. Harjoita kärsivällisyyttä kaikenlaisissa töissä, joissa käytät tätä työkalua. Ja pukeudu kunnolla pysyäksesi lämpimänä.
2. Suunnittele kaikki työt etukäteen onnettomuuksien estämiksesi.

3. Älä käytä työkalua yöllä tai huonoissa sääolosuhteissa, kun näkyvyys on huono. Äläkä käytä työkalua, kun sataa tai heti sateen jälkeen.
   Työskenteleminen liukkaalla maalla voi johtaa nettomuuteen, jos menetät tasapainosi.

4. Tarkasta nailonpää ennen työskentelyn aloittamaista. Älä käytä työkalua, jos nailonpäässä on halkeamia, naarmuja tai kolhuja.

Varmista, että nailonpää on kunnolla kiinnitetty. Nailonpää, joka irtoaa tai löystyy toiminnan aikana, voi aiheuttaa onnettomuuden.

1. Varmista, että kiinnität turvakannen ennen työskentelyn aloittamista. Työkalun käyttö ilman tätä osaa voi johtaa loukkaantumiseen.

2. Varmista, että kiinnität silmukkakahvan ennen työskentelyn aloittamista. Varmista, että se ei ole löysä, vaan se on kiinnitetty kunnolla ennen työskentelyn aloittamista. Pidä silmukkakahvasta lujasti kiinni työskentelyn aikana äläkä heiluta työkalua ympäriinsä, vaan käytä oikeaa työskentelyasentoa ja pidä tasapaino. Tasapainon menettäminen työskentelyn aikana voi johtaa loukkaantumiseen.

sä. Öle varovainen, kun käynnistät moottorin.

Aseta työkalu tasaiselle maalle.

Älä käytä työkalua alle 15 m:n etäisyydessä ihmisistä tai eläimistä.
Varmista, että nailonpää ei joudu kosketuksiin maan tai puiden ja kasvien kanssa.
Huolimaton käynnistys voi johtaa loukkaantumiseen.

1. Älä lukitse lukitusvipua. Vivun vetäminen taakse vahingossa voi johtaa odottamattomiin vammoihin.

2. Ennen työkalun jättämistä paikoilleen paina virtapainiketta sammuttaaksesi sen.

3. Käytä työkalua varovasti sähköjohtojen, kaasuputkien tai vastaavien rakenteiden läheisyydessä.

4. Varo ja siirrä tyhjät tölkit, rautalanka, kivet tai muut esteet ennen työskentelyn aloittamista. Älä työskentele puun juurien tai kivien lähellä. Työskenteleminen sellaisilla alueilla voi vahingoittaa nailonpäätä tai johtaa loukkaantumiseen.

5. Älä nosta pyörimisnopeutta liiallisesti.

Alä koskaan koske nailonpäähän toiminnan aikana.

Varmista myös, että nailonpää ei joudu kosketuksiin hiusten, vaatteiden jne. kanssa.

1. Seuraavissa tilanteissa sammuta moottori ja tarkasta, että nailonpää on lakannut pyörimästä.

Kun siirryt toiselle työskentelyalueelle.

Kun poistat roskia tai ruöhoa, joka on tarttunut kiinni työkaluun.

Kun poistat työskentelyalueelta viimeistelyssä syntyneitä esteitä tai roskia, ruohoa ja puulastuja.

Kun lasket työkalun alas.

Näiden asioiden tekeminen nailonpään vielä pyöriessä saattaa johtaa yllättäviin onnettomuuksiin.

1. Älä käytä työkalua alle 15 m:n etäisyydessä toisesta henkilöstä.

Kun työskentelet jonkun toisen kanssa, pidä vähintään yli 15 m:n etäisyys.

Suomi

Lentävät puulastut voivat johtaa yllättäviin onnettomuuksiin.

Kun työskentelet epätasaisilla pinnoilla kuten rinteillä, varmista, että työkaverisi ei altistu vaaratilanteille.

Käytä vihellyspillejä tai muita keinoja työkavereittesi huomion kiinnittämiseksi.

1. Kun ruohoa ja muita esineitä on tarrtununut nailonpäähän, sammuta moottori ja varmista, että nailonpää on lakannut pyörimästä ennen niiden poistamista.

Esineiden poistaminen nailonpäästä, kun se vielä pyörii, johtaa loukkaantumiseen.

Jatkuva käyttö, kun vieras esine on tarttunut ailonpäähän, saattaa johtaa vahinkoihin.

1. Jos työkalu toimii huonosti tai siitä lähtee erikoista ääntä tai se tärisee, sammuta moottori välittömästi ja pyydä jälleenmyyjääsi tarkastamaan ja korjaamaan sen. Jatkuva käyttö tälläisissa olosuhteissa voi johtaa loukkaantumiseen tai työkalun vahingoittumiseen.

2. Jos pudotat tai isket työkalun johonkin, tarkasta se huolellisesti varmistaaksesi, ettei siinä ole vahingoittuneita kohtia, halkeamia tai vääntyneitä kohtia. Vahingoittuneen, halkeilleen tai vääntyneen työkalun käyttö voi johtaa loukkaantumiseen.

3. Kiinnitä työkalu kuljetuksen aikana varmistaaksesi, että se pysyy paikallaan.

Tämän varoituksen noudattamatta jättäminen saattaa johtaa onnettomuuteen.

1. Tämä tuotteen moottorissa on vahva kestomagneetti.

Huomioi seuraavat varotoimenpiteet liittyen laitteeseen tarttuviin siruihin ja kestomagneetin vaikutuksiin elektronisiin laitteisiin.

1. Älä käytä laitetta, jos työkalu tai akun liittimet (akun kiinnike) ovat vahingoittuneet.

Muussa tapauksessa akun asentamisen seurauksena voi olla oikosulku, joka voi aiheuttaa savun muodostumista tai syttymisen.

1. Pidä työkalun liittimet (akun kiinnike) puhtaina.

○ Varmista ennen käyttöä, että liitäntöjen alueella ei ole lastuja tai pölyä.

○ Käytön aikana pyri estämään työkalulle kertyneiden lastujen tai pölyn putoaminen akun päälle.

○ Käytön aikana ja jälkeen työkalu on suojattava lastuilta ja pölyltä.

Muussa tapauksessa seurauksena voi olla oikosulku, joka saattaa aiheuttaa savupäästöjä tai syttymisen.

HUOMAUTUS

○ Älä aseta laitetta työtasolle tai -alueelle, jossa on metallisiruja.

Sirut voivat tarttua laitteeseen, mistä voi olla seurauksena loukkaantuminen tai tekninen vika.

○ Jos laitteeseen on tarttunut siruja, älä koske siihen. Poista sirut harjalla.

Jos näin ei tehdä, seurauksena voi olla loukkaantuminen.

- Jos sinulla on sydämentahdistin tai muu elektroninen lääketieteellinen laite, älä käytä laitetta tai ole sen lähellä. Elektronisen laitteen toiminta saattaa häiriintyä.

○ Älä käytä laitetta hienomekaanisten laitteiden, kuten puhelimien, magneettikorttien tai elektronisten muistilaitteiden lähellä.

Jos teet näin, seurauksena voi olla toimintahäiriö, tekninen vika tai tietojen menetys.

HUOMAUTUS

1. Älä leikkaa nailonpäällä muita esineitä kuin ruohoa. Älä käytä työkalua vesilammikoissa ja varmista, että multaa ei joudu kosketuksiin nailonpään kanssa.

2. Työkalu sisältää tarkkuusosia, joten sitä ei saa pudottaa tai kohdistaa voimakkaille iskuille tai vedelle.

Työkalu voi vahingoittua tai allkaa toimia viallisesti.

1. Kun työkalu pannaan säilöön käytön jälkeen tai kun sitä kuljetetaan, irrota nailonpää.

2. Älä altista työkalua hyönteismyrkyille tai muille kemikaaleille.

Tällaiset kemikaalit voivat aiheuttaa halkeamia tai muita vahinkoja.

1. Vaihda varoitustarrat uusiin, kun niitä on vaikea tunnistaa,, tai ne eivät ole enää lainmukaisia tai kun ne alkavat irrota.

Pyydä jälleenmyyjääsi antamaan uudet tarrat.

1. Alä koske moottoriin heti käytön jälkeen, koska se voi olla todella kuuma.

AKKUUN JA LATURIIN LIITTYVÄT VAROTOIMET

1. Lataa akku aina ympäristössä, jonka lämpötila on -10–40 °C. Alle -10 °C:n lämpötila aiheuttaa vaarallisen yilatautumisen. Akkua ei voi ladata, jos ympäristön lämpötila on yli 40 °C.

Sopivin latauslämpötila on 20–25 °C.

1. Älä käytä laturia jatkuvasti.

Kun yhden akun lataus on valmis, anna laturin olla käyttämättä noin 15 minuuttia ennen seuraavan akun latausta.

1. Huolehdi, ettei akun kytkentäaukkoon pääse likaa.

2. Älä koskaan pura akkua tai laturia.

3. Älä koskaan aiheuta akkuun oikosulkua.

Akun oikosulku aiheuttaa voimakkaan sähkövirran ja ylikuumenemisen. Se aiheuttaa palovammoja tai akun vahingoittumisen.

1. Älä hävitä akkua polttamalla.

Jos akku poltetaan, se saattaa räjähtää.

1. Kuluneen akun käyttö vahingoittaa laturia.

2. Kun akun käyttöaika latauksen jälkeen käy liian lyhyeksi käytännölliseen työskentelyyn, vie akku takaisin ostopaikkaan. Älä hävitä kulunutta akkua.

3. Älä työnnä laturin tuuletusrakoihin mitään.

Jos laturin tuuletusrakoihin työnnetään metalliesineitä tai jotakin tulenarkaa, on seurauksena sähköiskun vaara tai laturin vahingoittuminen.

HUOMAUTUS LITIUM-IONI-PARISTOSTA

Litium-ioni-pariston käyttöiän pidentämiseksi se on varustettu suojatoiminnolla, joka pysäyttää siitä lähtevän virran. Kun tuotetta käytetään alla kuvatuissatapauksissa 1 – 3, vaikka kytkintä vedetään, moottori saattaa pysähtyä.

Tällöin kyseessä ei ole häiriö vaan suojatoiminnon tulos.

1. Kun paristossa jäljellä oleva teho kuluu loppuun, moottori pysähtyy.

Jos näin käy, lataa paristo välittömästi.

1. Jos työkalu on ylikuormitettu, moottorisaattaa pysähtyä. Tässä tapauksessa vapauta työkalun kytkin ja poista ylikuormituksen syyt. Sen jälkeen voit käyttää laitetta uudelleen.

2. Jos paristo ylikuumenee liian suuressa kuormituksessa, pariston virta voi pysähtyä. Tässä tapauksessa pysäytä pariston käyttö ja anna pariston jäähtyä. Sen jälkeen voit käyttää sitä uudelleen.

Lisäksi ota huomioon seuraava varoitus ja huomautus.

VAROITUS

Varmista, että otat huomioon seuraavat turvatoimet, jotta pariston vuotaminen, lämmön syntyminen, savun muodostuminen, räjähdykset ja syttyminen voitaisiin estää etukäteen.

1. Varmista, että pariston päälle ei kerry hiomalastuja tai pölyä.

○ Varmista työskentelyn aikana, että hiomalastuja tai pölyä ei putoa pariston päälle.

○ Varmista, että työskentelyn aikana sähkötyökalun päälle putoavia hiomalastuja tai pölyä ei kerry pariston päälle.

• Älä säilytä käyttämätöntä paristoa hiomalastuille ja pölylle alttiissa paikassa.
  ○ Ennen pariston varastoimista poista kaikki pöly ja hiomalastut, jotka ovat saattaneet tarttua siihen, äläkä varastoi sitä yhdessä metallisten osien (ruuvien, naulojen jne.) kanssa.
• Älä pistä paristoa terävällä esineellä kuten naulalla, älä lyö vasaralla, älä astu sen päälle. Älä heitä paristoa tai kohdista siihen voimakasta iskua.
• Älä käytä ilmiselvästi vahingoittunutta tai ulkonäöltään muuttunutta paristoa.
• Älä käytä paristoa vääränapaisesti.
• Älä yhdistä paristoa suoraan sähköpistorasioihin tai auton savukkeensytyttimen pistokkeisiin.
• Älä käytä paristoa muihin tarkoituksiin kuin tarkasti määriteltyihin.
• Jos paristo ei lataudu loppuun saakka, vaikka määritetty latausaika on kulunut, pysäytä lataaminen välittömästi.
• Älä altista paristoa korkeille lämpötiloille tai paineille kuten laita sitä mikroaaltouuniin, kuivaajaan tai korkeapainesäiliöön.
• Ota paristo välittömästi pois tulen läheisyydestä, jos vuotoa tai pahaa hajua on havaittavissa.
• Älä käytä paristoa paikassa, jossa syntyy voimakasta staattista sähköä.
• Jos paristo vuotaa, on havaittavissa pahaa hajua, syntyy lämpöä, pariston väri haalistuu tai sen muoto muuttuu, tai jos paristo vaikuttaa millään tavalla poikkeavalta sitä käytettäessä, ladattaessa tai säilytettäessä, poista se välittömästi laitteesta tai pariston laturista äläkä käytä sitä.
• Älä upota akkua tai anna nestemäisten aineiden päästä akun sisään. Jos akun sisään pääsee sähköä johtavaa nestettä, kuten vettä, se voi vahingoittaa akkua ja aiheuttaa tulipalon tai räjähdyksen. Säilytä akku viileässä ja kuivassa paikassa kaukana helposti syttyvistä materiaaleista. Paikkoja, joiden ilmassa on syövyttäviä kaasuja, on vältettävä.

HUOMAUTUS

1. Jos paristosta vuotavaa nestettä joutuu silmiin, älä hankaa silmiä, vaan pese ne hyvin tuoreella puhtaalla vedellä kuten vesijohtovedellä ja ota yhteyttä lääkäriin välittömästi.

Jos silmät jätetään hoitamatta, neste saattaa aiheuttaa silmäongelmia.

1. Jos nestettä vuotaa iholle tai vaatteille, pese ne hyvin puhtaalla vedellä kuten vesijohtovedellä välittömästi.

Tämä voi aiheuttaa ihon ärtymistä.

1. Jos havaitset ruostetta, pahaa hajua, ylikuumenemista, värin haalistumista, muodon muuttumista ja/tai muita epäsäännöllisyyksiä käyttäessäsi paristoa ensimmäistä kertaa, älä käytä paristoa, vaan palauta se tavarantoimittajalle tai kauppiaalle.

VAROITUS

Jos sähköä johtava ulkopuolinen esine pääsee litiumioni-akun napoihin, voi syntyä oikosulku, joka aiheuttaa tulipalovaaran. Noudata seuraavia akun varastoimista koskevia ohjeita.

○ Älä pane sähköä johtavia sahauskappaleita, nauloja, teräslankaa, kuparilankaa tai muita metallilankoja säilytyskoteloon.
○ Joko työnnä akku paikalleen sähkötyökaluun tai varastoi se painamalla lujasti akun kantta sisään, kunnes akun tuuletusaukot on peitetty oikosulkujen estämiseksi. (kasto Kuva 2)

LITIUMIONIAKUN KULJETUSTA KOSKEVAT TIEDOT

Kun kuljetat litiumioniakkua, noudata seuraavia varotoimia. VAROITUS

Ilmoita kuljetuslikkeelle, että pakkaus sisältää litiumioniakun, ilmoita akun teho ja noudata kuljetuslikkeen ohjeita, kun järjestät kuljetusta.

○ Litiumioniakut, jotka ylittävät 100 Wh tehon, lasketaan rahtiluokituksessa vaarallisiksi tuotteiksi ja vaativat erityiskäyttömenettelyjä.
○ Jos akkua kuljetetaan ulkomailla, on noudatettava kansainvälistä lakia sekä kohdemaan sääntöjä ja määräyksiä.

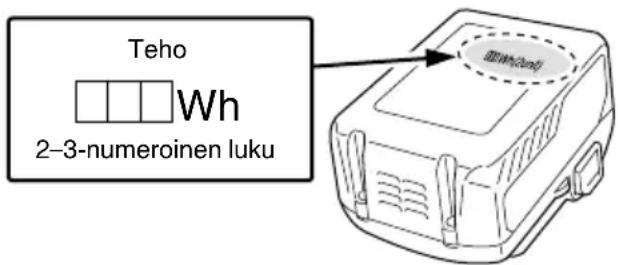

Teho Wh 2-3-numeroinen luku

USB-LAITTEEN YHDISTÄMISEN VAROTOIMET (UC18YSL3)

Kun jokin odottamaton ongelma tapahtuu, tähän tuotteeseen kytketyssä USB-laitteessa olevat tiedot saattavat tuhoutua tai kadota. Varmuuskopioi aina kaikki USB-laitteessa olevat tiedot ennen kuin käytät sitä tämän tuotteen kanssa.

Huomaa, että yrityksemme ehdottomasti ei kanna vastuuta mistään tiedoista, jotka ovat tallennettu USB-laitteeseen, siinä tapauksessa, että ne tuhoutuvat tai häviävät. Emme myöskään vastaa mistään vahingoista, joita kytkettyyn laitteeseen saattaa tulla.

VAROITUS

○ Tarkista ennen käyttöä, ettei USB-liitoskaapeli ole viallinen tai vahingoittunut.

Viallisen tai vahingoittuneen USB-kaapelin käyttäminen voi aiheuttaa savun muodostumista tai syttymisen.

○ Kun laitetta ei käytetä, peitä USB-portti kumisuojuksella. USB-porttiin kertyvä pöly jne. voi aiheuttaa savun muodostumista tai syttymisen.

HUOMAA

○ USB-latauksessa saattaa esiintyä taukoja.
○ Kun USB-laitetta ei ladata, irrota USB-laite laturista.

Jos näin ei tehdä, USB-laitteen akun käyttöikä saattaa lyhentyä tai voi tapahtua yllättäviä onnettomuuksia.

○ Kaikkia USB-laitteita ei välttämättä voida ladata laitteen tyypistä riippuen.

NUMEROITUJEN KOHTIEN KUVAUKSET (Kuva 2 - Kuva 41)

1	Akku	22	Kahvan kiinnitin	43	Nailonpää	64	Pujota lanka reikälanganohjaimen läpi
2	Salpa	23	M5 x 25 kuusiokolopultit	44	Ruuvi (kierto vastapäivään)	65	Kannen lukitusreiät (2 holes)
3	Akunkansi	24	Lukitusvipu	45	Nylonlanka	66	Kotelon korvakkeet (2 korvaketta)
4	Navat	25	Vapauta	46	Kopauta	67	Virtalamppu
5	Tuuletusaukot	26	Pidennä	47	Painike	68	Kahva
6	Paina	27	Pidinkotelo	48	Napauta/vapauta	69	Lukitusvipu
7	Paina sisää	28	Lukitse	49	Kulutusrajan merkki (2 merkkiä)	70	Vipu
8	Vedä	29	Lukitusvivun esiin työntyvä osa	50	Pitenee 30 mm:n lisäyksin	71	Pikavalinta
9	Latauksen merkkivalo	30	Reikä	51	Oikea pituus 90 - 110 mm	72	Lukitusvivun esiin työntyvä osa
10	Akun varaustason ilmaisinkytkin	31	Kansi	52	Kansi	73	Kulutusraja
11	Virtapainike	32	Veitsi	53	Kotelo	74	Harjansuojus
12	Akun varaustason merkkivalo	33	D5-kierreruuvi	54	Koukku	75	Hiiliharjan kynsi
13	Pääputki	34	Kannensalpa	55	Painokorvakkeet (2 aluetta)	76	Hiiliharjan ulkonema
14	Kotelopuoli	35	M6×25-kuusiokolonappipultit	56	Kela	77	Harjaputken kosketusalue
15	Silmukkakahva	36	Kannenpidin	57	Ura	78	Vedä
16	Kahvan kiinnike	37	Laippa-asennus	58	Taivuta keskiosa takaisin	79	Kannatin
17	M6×43-pultit	38	Siipi	59	Nailonlangan kelaussuunta	80	Kiinnike
18	M6-mutterit	39	Moottorin kotelo	60	Kiinni pysäytyslaitteessa	81	Pikavapauta vyö
19	Kahva oikea	40	Kuusiokoloavain 4 mm	61	Pysäytyslaite	82	Koukku
20	Vipu	41	Moottorikotelon kierteinen kiinnike	62	Reikälanganohjain	83	Pikavapauta kiinnike
21	Kahva vasen	42	Reikä	63	Kelaa pidettäessä

OMINAISUUDET
SÄHKÖTYÖKALU

Malli	CG36DA			CG36DA(L)
Jännite 36 V
Tankotyyppi Suora tyyppi Pidennettävä tyyppi
Leikkauskapasiteetin halkaisija 310 mm
Pyörimissuunta Vastapäivään päältä katsottuna
Kuormittamaton nopeus 5800 – 7000 min	-1
Käyttöaika yhtä latausta kohti *(Kun varusteisiin kuuluva ladattava akku on täysin ladattu)	BSL36A1842 min (Normaali)14 min (Nopea)
Työkalun kanssa käytettävissä oleva akku** BSL36A18
Paino (nailonpään, ladattavan akun, olkavyön ja kotelon kanssa)	5,8 kg 5,6 kg	6,1 kg		5,9 kg

* Yllä olevassa taulukossa olevat tiedot ovat vain esimerkkejä. Koska ruohon tyyppi, ympäristön lämpötila, ladattavan akun ominaisuudet, työskentelytavat jne. voivat vaihdella suuresti. Yllä olevan tulisi toimia vain ylimalkaisena ohjeena.
Käyttöolosuhteet: Nailonpään ulkohalkaisija 310 mm, pikavalinta asetettu tilaan Normaali tai Korkea (vipu käännettynä vasempaan PÄÄLLE koko ajan)

** Työkalun kanssa ei voida käyttää nykyisiä akkuja (esim. sarjoja BSL3660/3620/3626 ja BSL18xx).

AKKU

Malli BSL36A18
Jännite 36 V / 18 V	(automaattinen vaihto*)
Akun kapasiteetti	2,5 Ah / 5,0 Ah(automaattinen vaihto*)
Saatavilla olevat langattomat tuotteet**	Monijännitesarja, 18 V:n tuote
Saatavilla oleva laturi	Litiumioniakkujen laturi

* Työkalu vaihtaa jännitealuetta automaattisesti.
** Katso lisätietoja HiKOKIn yleisluettelosta.

LATURI

Malli UC18YSL3
Latausjännite 14,4–18 V
Paino 0,6 kg

PERUSVARUSTEET

Päälaitteen (1 laite) lisäksi pakkaus sisältää sivulla 365 luetellut varusteet.

Perusvarusteet voivat muuttua ilmoituksetta.

LISÄVARUSTEET (myydään erikseen) (Sivu 366)

Lisävarusteet voivat muuttua ilmoituksetta.

SOVELLUKSET

Viimeistely, tasoitus ja rikkaruohojen leikkaaminen

PARISTON POISTO JA ASENNUS

1. Pariston poisto

Pidä tiukasti rungosta ja työnnä akun salpoja irrottaaksesi akun (katso Kuva 3).

HUOMAUTUS

Älä koskaan kytke paristoa oikosulkuun.

2. Pariston asennus

Tarkista pariston napaisuus ja työnnä se paikoilleen (Kts. Kuva 3).

LATAUS

Lataa akku ennen sähkötyökalun käyttöä seuraavasti.

1. Liitä laturin virtajohto pistorasiaan.

Kun laturin pistoke liitetään pistorasiaan, latausmerkkivalo vilkkuu punaisena (1 sekunnin välein).

2. Aseta akku laturiin.

Aseta akku tukevasti laturiin kuvan 4 (sivulla 2) mukaisesti.

3. Lataus

Kun akku asetetaan laturiin, latausmerkkivalo alkaa vilkkua sinisenä.

Kun akku on täysin latautunut, merkkivalo palaa vihreänä. (Katso taulukko 1)

(1) Latausmerkkivalon ilmoitukset

Latausmerkkivalon ilmoitukset näkyvät taulukon 1 mukaisesti laturin ja ladattavan akun tilan mukaan.

Taulukko 1

Latausmerkkivalon ilmoitukset
Latauksen merkkivalo (PUNAINEN/ SININEN/ VIHREÄ/ VIOLETTI)	Ennen lataamista	Vilkkuu (PUNAINEN)	Palaa 0,5 sekunnin ajan. Ei pala 0,5 sekunnin ajan. (sammuu 0,5 sekunniksi)	Kytketty virtalähteeseen
	Lataamisen aikana	Vilkkuu (SININEN)	Palaa 0,5 sekunnin ajan. Ei pala 1 sekunnin ajan. (sammuu 1 sekunniksi)	Akun kapasiteetti on alle 50%
		Vilkkuu (SININEN)	Palaa 1 sekunnin ajan. Ei pala 0,5 sekunnin ajan. (sammuu 0,5 sekunniksi)	Akun kapasiteetti on alle 80%
		Palaa (SININEN)	Palaa jatkuvasti	Akun kapasiteetti on yli 80%
	Lataaminen valmis	Palaa (VIHREÄ)	Palaa jatkuvasti(Jatkuva merkkiääni: noin 6 sekuntia)
	Ylikuumenemisen aiheuttama valmiustila	Vilkkuu (PUNAINEN)	Palaa 0,3 sekunnin ajan. Ei pala 0,3 sekunnin ajan. (sammuu 0,3 sekunniksi)	Akku on ylikuumentunut. Lataaminen ei onnistu. (Lataaminen alkaa, kun akku jähtyy)
	Lataaminen ei onnistu	Välkkyy (VIOLETTI)	Palaa 0,1 sekunnin ajan. Ei pala 0,1 sekunnin ajan. (sammuu 0,1 sekunniksi)■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ □□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□○□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□ □□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▧ ▧ ▧ ▧ ▧ ▧ ▧ ▧ ▧ ▧ ▧ ▧ ▧ ▧ ▧ ▧ ▧ ▧ ▧ ▧ ▧ ▧ ▧ ▧ ▧ ▧ ▧ ▧ ▧ ▧ ▧ ▧ ▧ ▧ ▧ ▧ ▧ ▧ ▧ ▧ ▧ ▧ ▧ ▧ ▧ ▧ ▧ ▧ ▧ ▧ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▨ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▷ ▷ ▷ ▷ ▷ ▷ ▷ ▷ ▷ ▷ ▷ ▷ ▷ ▷ ▷ ▷ ▷ ▷ ▷ ▷ ▷ ▷ ▷ ▷ ▷ ▷ ▷ ▷ ▷ ▷ ▷ ▷ ▷ ▷ ▷ ▷ ▷ ▷ ▷ ▷ ▷ ▷ ▷ ▷ ▷ ▷ ▷ ▷ ▷ ▷ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▅ ∅ ∅ ∅ ∅ ∅ ∅ ∅ ∅ ∅ ∅ ∅ ∅ ∅ ∅ ∅ ∅ ∅ ∅ ∅ ∅ ∅ ∅ ∅ ∅ ∅ ∅ ∅ ∅ ∅ ∅ ∅ ∅ ∅ ∅ ∅ ∅ ∅ ∅ ∅ ∅ ∅ ∅ ∅ ∅ ∅ ∅ ∅ ∅ ∅ ∅ \textcircled {J}

Suomi

(2) Tietoa ladattavan akun lämpötiloista ja latausajasta

Lämpötilat ja latausaika näkyvät taulukossa 2.

Taulukko 2

Laturi			UC18YSL3
Akku	Akun tyyppi Li-ion
	Lämpötilat, joissa akku voidaan ladata		-10°C - 50°C
	Latausjännite V 14,4 18
	Arvioitu latausaika (20°C:ssa)		BSL14xx-sarja BSL18xx-sarja				Monijännitesarja
			(4 kennoa) (8	kennoa) (5 kennoa) (10 kennoa) (10 kennoa)
			min.	BSL1415S : 15BSL1415 : 15BSL1415X : 15BSL1420 : 20BSL1425 : 25BSL1430C : 30	BSL1430 : 20BSL1440 : 26BSL1450 : 32BSL1460 : 38	BSL1815S : 15BSL1815 : 15BSL1815X : 15BSL1820 : 20BSL1825 : 25BSL1830C : 30	BSL1830 : 20BSL1840 : 26BSL1850 : 32BSL1860 : 38
USB	Latausjännite V 5
	Latausvirta A 2

HUOMAA

Latausaika vaihtelee riippuen ympäristön lämpötilasta ja virtalähteen jännitteestä.

4. Irrota laturin virtajohto pistorasiasta.

5. Pidä laturista tiukasti kiinni ja vedä akku pois.

HUOMAA

Poista akku laturista käytön jälkeen ja säilytä sitä turvallisessa paikassa.

Tietoa uusien akkujen jne. sähköpurkauksesta

Koska uusien ja pitkään käyttämättömänä olleiden akkujen sisällä oleva kemiallinen aine ei ole aktiivista, sähköpurkaus saattaa olla heikko, kun akkuja käytetään ensimmäisen ja toisen kerran. Tämä on tilapäinen ilmiö, ja normaali latausaika palautuu, kun akut ladataan 2–3 kertaa.

Näin saat akut kestämään pidempään.

(1) Lataa akut, ennen kuin ne tyhjenevät kokonaan.
Kun huomaat, että sähkötyökalun teho heikkenee, lopeta työkalun käyttö ja lataa sen akku. Jos jatkat työkalun käyttöä ja sähkövirta kuluu loppuun, akku saattaa vahingoittua ja sen käyttöikä saattaa lyhentyä.
(2) Vältä lataamista korkeissa lämpötiloissa.
Akku on kuuma heti käytön jälkeen. Jos tällainen akku ladataan heti käytön jälkeen, sen sisällä oleva kemiallinen aine heikentyy ja akun käyttöikä lyhenee. Anna akun jäähtyä hetken aikaa ja lataa se vasta sitten.

HUOMAUTUS

○ Jos akkua ladataan, kun se on kuumentunut, koska se on jätetty pitkäksi ajaksi suoraan auringonvaloon tai koska akkua on juuri käytetty, laturin latausmerkkivalo palaa 0,3 sekunnin ajan ja sitten sammuu 0,3 sekunniksi (pois päältä 0,3 sekunnin ajan). Anna akun siinä tapauksessa jäähtyä ja aloita lataus vasta sitten.
○ Jos latausmerkkivalo välkkyy (0,2 sekunnin välein), tarkista, onko laturin akkuliittimeen joutunut vieraita esineitä, ja ota ne pois. Jos vieraita esineitä ei löydy, akku tai laturi saattaa olla epäkunnossa. Vie se valtuutettuun huoltokeskukseen.
○ Koska kestää noin 3 sekuntia, jotta sisäinen mikrotietokone varmistaa, että UC18YSL3:lla ladattu akku on poistettu, odota vähintään 3 sekuntia ennen kuin asetat akun takaisin latauksen jatkamiseksi. Jos akku laitetaan takaisin 3 sekunnin kuluessa, se ei ehkä lataudu kunnolla.

TIETOJA VIRRAN MERKKIVALOSTA

Virran merkkivalo ilmaisee useita työkalun tiloja. (Kuva 30) Taulukko 3 näyttää virran merkkivalon eri tilat.

Taulukko 3

Merkkivalon tila Työkalun tila
Pois Virta POIS PÄÄLTÄ
Punainen	Virta PÄÄLLÄ
Vilkkuu punaisena	Vipua painetaan, kun työkalun ylikuormituspiiti on toiminnassa.
Vilkkuu nopeasti punaisena	Työkalu toimii normaalista poikkeavasti.

JÄLJELLÄ OLEVAN VARAUKSEN MERKKIVALO

Akun jäljellä oleva kapasiteetti voidaan tarkistaa painamalla akun jäljellä olevan varauksen ilmaisinkytkintä, joka sytyttää merkkivalon. (Kuva 5, Taulukko 4) Merkkivalo sammuu noin 3 sekuntia sen jälkeen, kun jäljellä olevan varauksen ilmaisinkytkintä on painettu. Jäljellä olevan varauksen merkkivaloon on paras suhtautua ohjeellisesti, sillä esimerkiksi ympäristön lämpötila ja akun tila vaikuttavat asiaan. Jäljellä olevan varauksen merkkivalon tieto voi myös poiketa työkalun tai laturin ilmoittamasta.

Taulukko 4

Merkkivalon tila	Akussa jäljellä oleva virta
	Palaa;Akun varaus on yli 75%.
	Palaa;Akun varaus on 50–75%.
	Palaa;Akun varaus on 25–50%.
	Palaa;Akun varaus on alle 25%.
	Vilkkuu;Akku on melkein tyhjä. Lataa akku mahdollisimman pian.
	Vilkkuu;Lataaminen keskeytetty korkean lämpötilan takia. Irrota akku laturista ja anna sen jäähtyä kokonaan.
	Vilkkuu;Lataaminen keskeytetty vian tai toimintahäiriön vuoksi. Akku voi olla viallinen, joten ota yhteyttä jälleenmyyjään.

Lataustilan merkkivalo näyttö vaihtelee ympäristön lämpötilan ja akun ominaisuuksien mukaan, joten tulkitse merkkivaloa viitteellisenä.

HUOM

Varo, ettei kytkinpaneeli saa kovia iskuja eikä rikkoudu. Siitä voi seurata ongelmia.

ENNEN KÄYTTÖÄ

HUOMAUTUS

Vedä akku ulos ennen osien kokoamista.

1. Silmukkakahvan asennus (Kuva 7) (vain mallit CG36DA (L), CG36DTA (L))

(1) Irrota M6 × 43-pultit (2 kpl).
(2) Asenna pääputken silmukkakahva niin, että se nojaa koteloa vasten.
(3) Aseta kahvankiinnitysosa pääputken alempaan päähän ja kiinnitä se tiukasti M6 × 43-pulteilla (2 kpl) ja M6-muttereilla (2 kpl).

HUOM

Kiinnitä silmukkakahva asentoon, joka tarjoaa hyvän otteen.

HUOMAUTUS

Asenna silmukkakahva oikein ja tiukasti käsittelyohjeiden mukaan.

Jos kahvaa ei kiinnitetä oikein tai tiukasti, se voi irrota ja aiheuttaa loukkaantumisen.

2. Polkupyörätyylisten ohjaustankojen asetus (Kuva 8)

(1) Käyttämällä mukaan kuuluvaa 4 mm:n kuusioavainta irrota neljä pulttia, jotka on väliaikaisesti kiinnitetty kahvan tukeen (A).
(2) Kiinnitä oikeanpuoleinen kädensija, jossa on vipu, ja vasemmanpuoleinen kädensija ja sitten kiinnitä kahvan tuki (A) huolellisesti neljällä pultila.

HUOM

Kiinnitä vasen ja oikea kädensija asentoon, josta saa hyvän otteen.

HUOMAUTUS

Asenna vasen ja oikea kädensija oikein ja lujasti, kuten on opastettu käyttöohjeissa. Jos niitä ei kiinnitetä oikein tai lujasti, ne saattavat irrota ja aiheuttaa loukkaantumisen.

3. Pääputken pidentäminen (Kuva 9)

(1) Vapauta lukitusvipu, jotta voisit pidentää pääputken.
(2) Pidennä pääputkea niin pitkälle kuin se menee ja varmista, että kuulet napsahduksen.

HUOM

Moottori ei toimi, jos pääputkea ei ole pidennetty täysin. Kun painat virtapainiketta, punainen virtavalo välähtää nopeasti.

(3) Sen jälkeen kun olet pidentänyt pääputken, kunnes se napsahtaa, tarkasta, että pidinkotelon reikä on kohdistettu pääputken reiän kanssa ja lukitse lukitusvipu kiinnittääksesi pääputken lujasti.

4. Turvakannen asennus (Katso kuvat 10 ja 11)

VAROITUS

Muista asentaa turvakansi sille suunniteltuun paikkaan. Tämän varoituksen noudattamatta jättäminen saattaa johtaa lentävien kivien aiheuttamaan loukkaantumiseen.

HUOM

Käytä varusteisiin kuuluvaa 4 mm:n kuusiokulma-avainta asennukseen.

(1) Käytä varusteisiin kuuluvaa D5-kierreruuvia asentaaksesi veitsen kanteen. (Kuva 10)
(2) Kohdista kaksi kansisalvassa olevaa reikää kannen kanssa ja työnnä kaksi M6 × 25-kuusionappipulttia sisään. (Kansisalpa asennetaan moottorin koteloon.)
(3) Aseta kannenpidin kannen alapuolelle ja kiristä varusteisiin kuuluvalla 4 mm:n kuusiokulma-avaimella vuorotellen kahta M6 × 25- kuusiokolonappipulttia, kunnes ne on kunnolla kiristetty.

HUOMAUTUS

O Ole varovainen välttääksesi leikkaamasta itseäsi kannen sisäpuolella olevaan veitseen.
○ Asenna kansi ja veitsi oikein ja tiukasti käsittelyohjeiden mukaan.

Jos niitä ei kiinnitetä oikein tai tiukasti, ne voivat irrota ja aiheuttaa loukkaantumisen.

5. Olkahihnan asennus

Käytä yhdessä BSL36A18 akun kanssa.

VAROITUS

○ Muista kiinnittää olkahihna niin, että ruohikon viimeistelijää voidaan kantaa oikein.
○ Jos sinusta tuntuu siltä, että työkalu ei toimi normaalisti, sammuta moottori välittömästi ja irrota olkahihnan pikavapautussalpa ja irrota työkalu.

HUOMAUTUS

○ Jos et tue työkalua, kun vedät pikavapautushihnasta, työkalu voi pudota aiheuttaen loukkaantumisen tai muuta vahinkoa.
Pidä pääputkea yhdellä kädellä samalla, kun vedät toisella kädellä.
○ Varmista, että pikavapautustoiminto toimii normaalisti ennen työskentelyn aloittamista.

(1) Aseta olkahihna olkapäälle kuvassa 12 (Euroopan ulkopuolella tapahtuvaa käyttöä varten katso kuva 14) näytetyllä tavalla ja kiinnitä se työkalussa olevaan ripustimeen. Säädä olkahihna sopivan pituiseksi.

(2) Irrota työkalu olkahihnasta ja tue työkalua pitämällä pääputkea yhdellä kädellä ja käytä toista kättä vetämään pikavapautushihnasta kuvassa 12 (Euroopan ulkopuolella tapahtuvaa käyttöä varten katso kuva 14) näytetyllä tavalla vapauttaaksesi sen salvasta.

(3) Hihnoittaaksesi työkalun työnnä salpa koukkuun ja työnnä pikavapautussalpa koukun yli ja sisään salvan suureen aukkoon. (Kuva 13) (Euroopan ulkopuolella tapahtuvaa käyttöä varten katso kuva 15) Vedä varovasti olkahihnasta varmistaaksesi, että se oikein kiinnitetty.

NAILONPÄÄ

Puoliautomaattisen nailonpään asennus

1. Toiminto

Syöttää automaattiseti nylonlankaa enemmän, kun sitä napautetaan.

Tekniset tiedot

Koodinro	Kiinnitysruuvin tyyppi	Pyörimissuunta	Kiinnitysruuvin koko
335234	Sisäkierre	Vastapäivään	M10 × P1,25-LH

Käytettävä nylonlanka

Langan halkaisija: Kuva 17

Pituus: 4 m

Suomi

HUOMAUTUS

○ Kotelo täytyy kiinnittää lujasti suojukseen.
○ Tarkasta, onko suojuksessa, kotelossa ja muissa osissa halkeamia tai muita vaurioita.
○ Tarkasta, onko kotelossa ja painikkeessa kulumia. Jos kulumisrajamerkkiä ei voi enää nähdä tai painikkeen pohjassa on reikä, vaihda uudet osat välittömästi. (Kuva 20)
○ Nailonpää täytyy kiinnittää lujasti moottorin kotelon kierteiseen kiinnikkeeseen.
○ Erinomaisen toiminnan ja luotettavuuden takaamiseksi käytä aina HiKOKIn nylonleikkauslankaa. Älä koskaan käytä metallilankaa tai muita materiaaleja, jotka voivat pistää vaarallisesti esiin.
○ Jos nailonpää ei syötä leikkauslankaa oikein, tarkasta, että nylonlanka ja muut osat on asennettu kunnolla. Jos tarvitset apua, ota yhteys HiKOKI-myyjään.

2. Asennus (Kuva 16 ja 18)

(1) Aseta laippakokoonpano moottorin koteloon. Tässä vaiheessa laippa-asennuksen siiven tulisi osoittaa moottorin kotoloon pääin. Kohdista seuraavaksi laippakokoonpanon ja moottorin kotelon reiät, aseta kuusiokoloavain 4 mm reikään ja kirstä laippakokoonpano avainta kiertämällä.
(2) Kierrä nailonpää suoraan kiinni moottorin kotelon kierteiseen kiinnikkeeseen.

Nailonpään kiinnitysmutterin kierteet ovat vastapäivään. Kierrä myötäpäivään löysätäksesi/vastapäivään kiristääksesi.

HUOMAUTUS

Asenna nailonpää oikein ja tiukasti käsittelyohjeiden mukaan.

Jos sitä ei kiinnitetä oikein tai tiukasti, se voi irrota ja aiheuttaa loukkaantumisen.

3. Langan pituuden säätö

Kierrä ja napauta nailonpääta maahan. Nailonlankaa tulee ulos noin 30 mm yhdellä napautuksella. (Kuva 19)

Voit pidentää nailonlankaa myös käsin vetämällä. Tällöin moottorin on oltava kokonaan pysähdyksissä. Varmista, että lanka pitenee 30 mm:n lisäyksin napauttamalla ja vapauttamalla alapainike vetäen samalla nailonpään langanpäitä. (Kuva 20)

○ Nailonlangan oikea pituus.

Nailonlangan oikea pituus työkalun ollessa käytössä on 90 – 110 mm. Vedä lanka oikeaan pituuteen.

4. Nailonlangan vaihto

(1) Varaa 4m kuvan 17 aitoa nailonlankaa. (koodinro 335235).
(2) Paina vastapäätä olevia korvakkeita ja irrota kotelon kansi. (Kuva 21)
(3) Poista kela kotelosta. (Kuva 22)
○ Jos nailonlankaa on vielä jäljellä, ripusta lanka uriin ja poista sitten kela.
○ Jos nailonlanka ei pitene, kun lankaa ei ole tarpeeksi jäljellä, tai kun vaihdat nailonlankaa (koodinro 335235), kelaa nailonlankaa seuraavalla tavalla.
(4) Vapauta noin 150 mm nailonlankaa molemmista päistä, taivuta keskiosa ja kiinnitä kelan koukkuun. Seuraavaksi rullaa lankaa kelalle nuolen osoittamassa suunnassa varoen, ettei sitä joudu ristiin (kuvat 23, 24).
(5) Jätä noin 100 mm – 150 mm nailonlankaa kelaamatta, ripusta ja kiinnitä lanka pysäytyslaitteeseen. (Kuva 25)

HUOM

Älä vie lankoja ristiin, kun kiinnität langat pysäytyslaitteeseen. (Kuva 26)

(6) Kohdista pysäytyslaite ja reikälanganohjain ja aseta sitten painike kotelon läpi. Vapauta lanka pysäytyslaitteesta pitäen samalla kevyesti kiinni kelasta ja vedä lankaa reikälanganohjaimen läpi. (Kuva 27)
(7) Paina ja napauta kotelon korvakkeet kannen lukitusreikiin. (Kuva 28)

VAROITUS

Varmista, että korvakkeet ovat tiukasti kiinni lukitusrei'issä.

Työkalun käyttö silloin, kun osia ei ole napsautettu tiukasti yhteen, voi johtaa irti sinkoavan osan aiheuttamaan onnettomuuteen tai vammaan.

(8) Vedä lanka tiukkaan niin, että siinä ei ole yhtään löysää, ja leikkaa lanka saksilla 90 mm – 110 mm:n pituisiksi. (Kuva 29)

TOIMINTA

Ruohikon viimeistely VAROITUS

○ Älä käytä työkalua yöllä tai huonoissa sääolosuhteissa, kun näkyvyys on huono.
○ Älä käytä työkalua, kun sataa tai heti sateen jälkeen.
○ Käytä sopivia jalkineita estämään liukastumista, joka voi aiheuttaa tasapainon menetyksen ja kaatumisen.
O Älä käytä työkalua jyrkillä rinteillä.

Kun viimeistelet ruohikkoa rinteillä, jotka eivät ole kovin jyrkkiä, viimeistele liikkumalla harjanteen suuntaan.

○ Aseta oikea käsi kahvalle ja vasen käsi silmukkakahvaan ja pidä siitä lujasti kiinni.
○ Varo liikuttamasta nailonpäätä liian lähelle jalkojasi.
○ Alä nosta nailonpäätä polviesi yläpuolelle leikkauksen aikana.
○ Älä käytä työkalua, jos nailonpää voi joutua kosketuksiin kivien, puiden tai muiden esteitten kanssa.
○ Nailonpää voi aiheuttaa vammoja, jos se jatkaa pyörimistä moottorin pysähtymisen jälkeen. Kun yksikkö sammutetaan, varmista, että nailonpää on pysähtynyt, ennen kuin lasket yksikön alas.
○ Älä käytä työkalua alle 15 m:n etäisyydellä toisesta henkilöstä. Kun työskentelet jonkun toisen kanssa, pidä vähintään yli 15 m:n etäisyys.

1. Työnnä akku sisään samalla tarkastaen sen napaisuudet

2. Käynnistä työkalu (Kuva 30)

○ Paina kotelon virtapainiketta, jolloin virta kytkeytyy päälle ja kotelon tai kahvan virran merkkivalo palaa punaisena.
○ Virtapainikkeen painaminen toisen kerran kytkee virran pois päältä, jolloin kotelon tai kahvan punainen merkkivalo sammuu.

[Automaattinen virransammutus]

Kun virta kytketään, mutta vipua ei käytetä minuuttiin, työkalu sammuu automaattisesti. Käännä työkalun virta takaisin päälle ja paina virtapainiketta toisen kerran.

VAROITUS

Älä koskaan jätä työkalun virtaa päälle. Siitä voi olla seurauksena onnettomuus.

3. Vivun käyttö ja jarru (kuva 31)

Käynnistä nailonpään pyörittäminen vetämällä vipua samalla, kun painat lukitusvipua virran ollessa päällä. Kun vapautat vivun, jarru kytkeytyy päälle 1–3 sekunnin päästä, jolloin nailonpään pyöriminen loppuu.

Varmista ennen työkalun käyttöä, että jarru toimii normaalisti.

4. Pikavalinta (kuva 32)

Pikavalinta pyörimisnopeuden muuttamista varten alueella 5800-7000 min ^-1 sijaitsee rungossa. Käännä valintalevyä myötäpäivään lisätäksesi nopeutta ja vastapäivään vähentääksesi nopeutta.

5. Ruohikon viimeistely

○ Tartu kahvasta yläpuolelta, paina lukitusvipua ja vedä vivusta käynnistääksesi leikkuupään pyörimisen. (Kuva 33)
○ Vapauta vipu, kun lopetat viimeistelyn ja sammutat moottorin.
○ Aseta peukalosi kahvalle ja tartu kahvasta muilla sormillasi. (Kuva 34) (vain mallit CG36DA, CG36DTA)

○ Aseta peukalo silmukkakahvalle ja tartu kahvasta toisilla sormillasi. (Kuva 35) (vain mallit CG36DA (L), CG36DTA (L))

○ Ota asento, jossa on helppo liikkua.

[Ruohikon viimeistelytekniikoita]

Älä heiluta putkea, vaan käytä lanteita liikuttamaan nailonpäätä vaakatasossa oikealta vasemmalle karessa liikuttaessa eteenpäin ja käytä nailonpään vasenta sivua ruohon leikkaamiseen. (Kuva 36)

TOIMINNALLISIA VAROITUKSIA

Jatkuva työskentely

Tässä työkalussa on ylikuumentumisen suojapiiri, joka suojaa ladattavaa akkua säätäviä elektronisia osia. Jatkuvassa viimeistelytyössä työkalun lämpötila nousee ja lopulta laukaisee ylikuumentumisen suojapiirin, mikä sammuttaa työkalun.

Jos näin tapahtuu, anna työkalun jäähtyä jonkin aikaa. Jos lämpötila putoaa, on mahdollista käyttää työkalua uudelleen. Kun ladattava akku täytyy vaihtaa jatkuvan toiminnan aikana, anna työkalun levätä noin 15 minuuttia.

Ylikuormitussuojaus

Tämän työkalun varustukseen kuuluu

ylikuormitussuojauspiiri työkalun elektronisten osien suojelemiseksi. Jatkuvassa ylikuormituksessa leikkaustyöskentelyn aikana (nailonpään lukkiutuessa jne.) ylikuormitussuojauspiiri sammuttaa moottorin. Jos näin käy, kytke virta POIS PÄÄLTÄ ja ratkaise ongelma, joka aiheutti ylikuormituksen.

Virran merkkivalo vilkkuu, jos vipua painetaan sen jälkeen, kun moottori on pysähtynyt (katso sivu 162, "TIETOJA VIRRAN MERKKIVALOSTA"). Virta menee automaattisesti POIS PÄÄLTÄ, jos virran merkkivalo vilkkuu pitempään kuin 5 sekuntia. Jos näin käy, ratkaise ongelma, joka aiheutti ylikuormituksen ja kytke sitten virta painike PÄÄLLE jatkaaksesi työkalun käyttöä.

Työkalun kantaminen (Kuva 37) HUOMAUTUS

○ Irrota ladattava akku.

○ Kanna työkalua käsin.

○ Kun vedät pääputkea takaisin sisään, varo terävää päätä ja huolehdi siitä, etteivät sormesi jää puristuksiin. (vain mallit CG36DTA, CG36DTA (L))

Vapauta lukitusvipu ja vedä pääputki sisään. Lukitse lukitusvipu, kunnes esiin työntyvä osa koskettaa pääputkea. Tämä menetelmä mahdollistaa työkalun koon pienentämisen kompaktiksi.

Pääputki voidaan lyhentää mihin pituuteen tahansa. Valitse sopiva pituus kantamista ja säilytystä varten. (vain mallit CG36DTA, CG36DTA (L))

TIETOJA USB-LAITTEESTA

○ USB-laitteen lataaminen pistorasiasta (Kuva 42-a)

○ USB-laitteen ja akun lataaminen pistorasiasta (Kuva 42-b)

○ USB-laitteen lataaminen (Kuva 43)

○ Kun USB-laite on ladattu (Kuva 44)

HUOLTO JA TARKASTUS

HUOMAUTUS

Vedä akku ulos ennen tarkastusta tai huoltoa.

1. Nailonpään kunnon tarkastus

Nailonpää tulee tarkastaa säännöllisesti. Kulunut tai rikkinäinen nailonpää voi lipsua tai vähentää moottorin tehokkuutta ja polttaa sen loppuun.

Vaihda kulunut nailonpää uuteen.

HUOMAUTUS

On vaarallista, jos käytät nailonpäätä, jonka kärki on kulunut tai rikkinäinen. Vaihda se uuteen.

2. Tarkasta ruuvit

Löystyneet ruuvit ovat vaarallisia. Tarkasta ne säännöllisesti ja varmista, että ne ovat tiukassa.

HUOMAUTUS

Sähkötyökalun, jonka ruuvit ovat löysällä, käyttäminen on hyvin vaarallista.

3. Hiiliharjojen tarkistus (Kuva 38)

Koneessa käytettävät hiiliharjat ovat kuluvia osia. Koska liian kuluneet hiiliharjat voivat aiheuttaa moottorille häiriöitä, on syytä vaihtaa vanhat hiilet uusiin heit, kun ne ovat liian kuluneita tai lähellä "kulumisrajaa". Lisäksi hiiliharjat on pidettävä aina puhtaina ja varmistettava, että ne pääsevät vapaasti liikkumaan harjapitimissä.

HUOM

Kun hiiliharja vaihdetaan uuteen, käytä vaihdossa aina HiKOKI hiiliharjaa, jonka koodinumero on 999016.

4. Hiiliharjojen vaihto

Ota hiiliharja pois poistamalla ensin harjan suojus ja panemalla sitten hiiliharjan ulkoneva osa litteäpäiselle ruuviavaimelle tms. Kuva 39 näytetyllä tavalla.

Kun asennat hiiliharjaa, valitse suunta siten, että hiiliharjan kynsi (katso kuva 40) yltää harjaputken kosketusalueelle. Paina se sitten sisään sormella Kuva 41 näytetyllä tavalla. Asenna lopuksi harjan suojus.

HUOMAUTUS

○ Muista asettaa hiiliharjan kynsi harjaputken kosketusalueelle. (Voit asettaa kumman tahansa kahdesta kynnestä.)

○ Äärimmäistä huolellisuutta on noudatettava, koska virheen tekeminen tässä toimenpiteessä johtaa hiiliharjan kynnen vaurioitumiseen ja saattaa aiheuttaa moottoriongelmia varhaisessa vaiheessa.

5. Liittimien tarkastus (työkalu ja akku)

Varmista, että liittimillä ei ole lastuja tai pölyä.

Tarkista tarvittaessa ennen käyttöä, käytön aikana ja sen jälkeen.

HUÓMAUTUS

Poista liittimille mahdollisesti kerääntynyt lika ja pöly. Muussa tapauksessa seurauksena voi olla toimintahäiriö.

6. Ulkopinnan puhdistus

Jos iskevässä ruuinvääntimessä on likaa, pyyhi se kuivalla ja pehmeällä kankaalla tai saippuaveteen kostutetulla kankaalla. Ällä käytä kloriittisia nesteitä, bensiiniä tai tinneriä, sillä ne sulattavat muovia.

7. Säilytys

Säilytä iskevä ruuvinväännin lasten ulottumattomissa sellaisessa paikassa, jossa lämpötila ei ylitä 40°C.

HUOM

Litium-ioni-akkujen varastointi

Varmista, että litium-ioni-akut on ladattu täysin ennen niiden varastoimista.

Akkujen pitkäaikainen varastointi (3 kuukautta tai enemmän), kun niiden lataustaso on alhainen, saattaa johtaa akkujen toimintakyvyn heikkenemiseen, lyhentää huomattavasti akun käyttöaikaa tai heikentää akkuja niin, etteivät ne pysty säilyttämään varausta.

Huomattavasti vähentynyt akun käyttöikä voidaan ehkä korjata toistuvalla latauksella ja käyttämällä akkuja kahdesta viiteen kertaan.

Jos akun käyttöikä on äärettömän lyhyt toistuvasta latauksesta ja käytöstä huolimatta, se on merkki siitä, että akut ovat kuluneet loppuun, ja osta uudet akut.

HUOMAUTUS

Sähkötyökalujen käytössä ja huollossa on aina noudatettava kussakin maassa voimassa olevia turvaohjeita ja normeja.

LISÄVARUSTEIDEN VALITSEMINEN

Tämän koneen lisävarusteet luetellaan sivulla 366.

Tärkeä ilmoitus HiKOKIn akkutoimisten sähkötyökalujen akuista

Käytä aina yhtä määrittelemistämme alkuperäisistä akuista. Emme voi taata akkutoimisen sähkötyökalumme turvallisuutta ja toimivuutta, kun sitä käytetään muun kuin määrittelmämme akun kanssa tai kun akkua puretaan ja muunnellaan (kuten kennojen tai muiden sisäosien purku ja vaihto).

TAKUU

Myönnämme HiKOKI-sähkötyökaluille takuun lakisääteisten/kansallisten erityissääntelyiden mukaisesti. Tämä takuu ei kata vikoja tai vaurioita, jotka johtuvat vääränlaisesta tai kielletystä käytöstä tai normaalista kulumisesta. Reklamaatiotapauksessa lähetä purkamaton sähkötyökalu ja tämän käyttöoppaan lopussa oleva TAKUUSERTIFIKAATTI valtuutettuun HiKOKI-huoltokeskukseen.

HUOM

Kostka HiKOKI jatkuvasti kehittää tuotteiaan, pidättää valmistaja oikeuden muuttaa teknisiä tietoja ilman eri ilmoitusta.

Tietoja ilmavälitteisestä melusta ja tärinästä

Saavutetut mitta-arvot määritettiin EN50636-2-91-normin mukaan ja ilmoitettiin ISO 4871 -normin mukaan.

Mitattu A-painotteinen ääniteho: 85 dB (A)

Mitattu A-painotteinen äänipainearvo: 76 dB (A)

Toleranssi K: 3 dB (A)

Käytä kuulonsuojaimia.

Tärinän kokonaisarvot (kolmiakselivektorisumma)

EN50636-2-91 mukaan määritettyinä.

Tärinäpäästöarvo a_h , w = 4 m/s ^2

Toleranssi K = 1,5 m/∅

Ilmoitettu värähtelyn kokonaisarvo on mitattu standardien testausmenetelmien mukaisesti ja sitä voidaan käyttää työkalujen vertaamiseen keskenään.

Sitä voidaan myös käyttää altistumisen alustavaan arviointiin.

VAROITUS

Tärinäpäästöarvo sähkötyökalun varsinaisen käytön aikana voi poiketa annetusta kokonaisarvosta työkalun käyttötavasta riippuen.
○ Käyttäjää suojaavien varotoimien, jotka perustuvat altistumisen arviointiin varsinaisessa käyttötilanteessa, määrittäminen. (ottaen huomioon käyttöjakson kaikki vaiheet kuten ajat, jolloin työkalu on kytketty pois päältä ja jolloin se on tyhjäkäynnissä, varsinaisen liipaisinajan lisäksi).

ONGELMANRATKAISU

Käytä alla olevan taulukon tarkastusohjeita, kun työkalu ei toimi normaalisti. Jos ongelma ei korjaudu, kysy neuvoa jälleenmyyjältäsi tai HiKOKIn valtuutetusta huoltokeskuksesta.

1. Sähkötyökalu

Oire Mahdollinen syy Korjaus
Ei toimi. Ladattava akku on tyhjä. Lataa ladattava akku.
		Ladattavaa akkua ei ole asennettu oikein. Irrota ladattava akku työkalun akkuosastosta ja tarkasta se ja poista mahdolliset vieraat esineet. Tarkasta myös, ovatko akun elektrodit likaisia, onko niissä vettä tai muita vieraita esineitä. Käytä pumpulitukkoa puhdistukseen. Varmista, että ladattava akku on painettu sisään niin pitkälle, kunnes se napsahtaa paikalleen.
		Virta ei käynnisty. Paina rungossa olevaa virtapainiketta työkalun käynnistämiseksi. Tässä työkalussa on automaattinen virransammutus. Virta sammutetaan automaattisesti, jos kukaan ei vedä vivusta minuuttiin sen jälkeen, kun virta on päällä. Käännä työkalun virta takaisin päälle ja paina virtapainiketta toisen kerran. Virtapainikkeen painaminen toisen kerran sammuttaa virran.
		Pääputkea ei ole pidennetty täysin. (Punainen valo vilkkuu nopeasti) (vain mallit CG36DTA, CG36DTA (L))
		Lukitusvipua ei paineta, kun vipua vedetään taaksepäin.
		Kun työkalu vetää sisään suuria ruohomääriä, jotka jäävät kiinni kannen ja nylonpään väliin, työkalu ylikuormittuu.
		Tämä on sen toiminnon vaikutus, joka suojaa ladattavaa akkua sammuttamalla moottorin, kun työkalu altistuu lialliselle kuormitukselle. Sammuta työkalu ja poista ylikuormituksen syy. Paina virtapainiketta vielä kerran jatkaaksesi toimintaa.
Nopeus ei muutu. Ladattavan akun virta on alhainen. Lataa ladattava akku.
Käynnistyy, mutta pysähtyy pian.	Ladattavan akun virta on alhainen. Lataa ladattava akku.
	Ladattava akku on ylikuumentunut. Pysäytä ladattavan akun käyttö, irrotase työkalusta ja anna sen jäähtyä hyvin ilmastoidussa paikassa, johon ei kohdistu auringonvaloa.
	Lukitusvipua ei ole lukittu, mikä aiheuttaa pääputken lyhentymisen työn aikana. (Punainen valo vilkkuu nopeasti) (vain mallit CG36DTA, CG36DTA (L))	Lukitse lukitusvipu.
Voimakas tärinä. Silmukkakahva ei ole kiinnitetty oikein pääputkeen.		Kiinnitä oikein.
		Turvakansi ei ole kiinnitetty oikein pääputkeen.
Jarru ei toimi 1-3 sekunnin ajan sen jälkeen, kun vipu on vapautettu.	Tämä saattaa johtua työkalun virhetoiminnasta.	Ota yhteyttä liikkeeseen, josta ostit työkalun, tai lähimpään HiKOKIn valtuutettuun huoltokeskukseen.
Akku ei mene paikalleen Yritetään asentaa muuta kuin työkalulle tarkoitettua akkua.		Asenna monijännitetyyppinen akku.

1. Laturi

Oire Mahdollinen	syy Korjaus
Latauksen merkkivalo vilkkuu nopeasti violettinvärisenä, eikä akun lataus käynnisty.	Akku ei ole kunnolla paikallaan. Aseta akku kunnolla.
	Akun liittimessä tai kiinnityskohdassa on likaa.	Poista lika.
Latauksen merkkivalo vilkkuu punaisena, eikä akun lataus käynnisty.	Akku ei ole kunnolla paikallaan. Aseta akku kunnolla.
	Akku on ylikuumentunut. Jos akun annetaan olla, se alkaa latautua automaattisesti, kun sen lämpötila laskee, mutta tämä voi lyhentää akun kestoa. Suosittelemme jähdyttämään akun ennen latausta hyvin ilmastoidussa tilassa suojassa suoralta auringonvalolta.
Akun käyttöaika on lyhyt, vaikka akku on ladattu täyteen.	Akun käyttöikä on lopussa. Vaihda akku uuteen.
Akun lataaminen kestää kauan.	Akun, laturin tai ympäristön lämpötila on erittäin matala.	Lataa akku sisätiloissa tai muussa lämpimässä ympäristössä.
	Laturin tuuletusaukot ovat tukkeutuneet, ja sen sisäiset osat ovat ylikuumentuneet.	Vältä tukkimasta tuuletusaukkoja.
	Tuuletin ei käy. Ota yhteyttä valtuutettuun HiKOKI-huoltokeskukseen korjausta varten.
USB-virran merkkivalo on sammunut, ja USB-laitteen lataus on pysähtynyt.	Akun varaus on vähissä. Vaihda akku sellaiseen, jossa on vielä varausta jäljellä.
		Liitä laturin pistoke pistorasiaan.
USB-virran merkkivalo ei sammu, vaikka USB-laite on ladattu täyteen.	USB-virran merkkivalo palaa vihreänä, mikä tarkoittaa, että USB-lataus on mahdollista.	Tämä ei ole toimintahäiriö.
USB-laitteen lataustila on epäselvä, tai ei ole tiedossa, onko se ladattu täyteen.	USB-virran merkkivalo ei sammu, vaikka lataus on valmis.	Tarkista ladattavan USB-laitteen lataustila.
USB-laitteen lataus keskeytyy.	Laturi kytkettiin pistorasiaan, kun USB-laitetta ladattiin käyttämällä virtalähteenä akkua.	Tämä ei ole toimintahäiriö. Laturi keskeyttää USB-latauksen noin 5 sekunniksi, kun sen virtalähdettä vaihdetaan.
	Akku asetettiin laturiin, kun USB-laitetta ladattiin käyttämällä virtalähteenä pistorasiaa.
USB-laitteen lataus keskeytyy, kun akkua ja USB-laitetta ladataan samaan aikaan.	Akku on ladattu täyteen. Tämä ei ole toimintahäiriö. Laturi keskeyttää USB-latauksen noin 5 sekunniksi, kun se tarkistaa, onko akku ladattu täyteen.
USB-laitteen lataus ei käynnisty, kun akkua ja USB-laitetta ladataan samaan aikaan.	Akussa on jäljellä erittäin vähän varausta. Tämä ei ole toimintahäiriö. Kun akun varaus saavuttaa tietyn tason, USB-lataus käynnistyy automaattisesti.

ΣΥΜΒΟΛΑ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ
