GEBRUIKSAANWIJZING CG36DA HiKOKI

WAARSCHUWING Lees alle waarschuwingen en instructies aandachtig door. Nalating om de waarschuwingen en instructies op te volgen kan in een elektrische schok, brand en/of ernstig letsel resulteren. Bewaar alle waarschuwingen en aanwijzingen voor eventuele naslag in de toekomst. De term „elektrisch gereedschap” heeft zowel betrekking op elektrisch gereedschap dat via de netvoeding van stroom wordt voorzien als gereedschap dat via een accu (snoerloos) van stroom wordt voorzien.

1) Veiligheid van de werkplek

a) Zorg voor een schone en goed verlichte werkplek. Een rommelige of donkere werkplek verhoogt de kans op ongelukken. b) Gebruik het elektrisch gereedschap niet in een omgeving met ontplofbare vloeistoff en, gassen of stof. SYMBOLEN WAARSCHUWING Hieronder staan symbolen afgebeeld die van toepassing zijn op deze machine. U moet de betekenis hiervan begrijpen voor u de machine gaat gebruiken. CG36DA / CG36DA (L) / CG36DTA / CG36DTA (L): Snoerloze graskantenmaaier Om het risico op verwondingen te verminderen, moet de gebruiker de instructiehandleiding lezen. Draag altijd oogbescherming. Draag altijd gehoorbescherming. Niet blootstellen aan vocht. Houd omstanders op volgende afstand. Verwijder de accu voordat u het gereedschap afstelt of schoonmaakt en wanneer u het gereedschap zonder toezicht achterlaat. Alleen voor EU-landen Geef elektrisch gereedschap niet met het huisvuil mee! Volgens de Europese richtlijn 2002/96/EG inzake oude elektrische en elektronische apparaten en de toepassing daarvan binnen de nationale wetgeving, dient gebruikt elektrisch gereedschap gescheiden te worden ingezameld en te worden afgevoerd naar een recycle bedrijf dat voldoet aan de geldende milieu-eisen. Het is belangrijk dat u de volgende veiligheidsaanwijzingen en waarschuwingen leest, goed begrijpt en opvolgt. Nalatig of onjuist gebruik van de machine kan ernstig of zelfs dodelijk letsel veroorzaken. Lees alle waarschuwingen en aanwijzingen in deze gebruiksaanwijzing en op de machine zelf, zorg ervoor dat u ze begrijpt en volg ze stipt op. Verboden handeling Draag altijd oog-, hoofd- en gehoorbescherming wanneer u deze machine gebruikt. Houd kinderen, omstanders en helpers 15 meter van de machine vandaan. Als iemand dichterbij komt, zet de machine en het snijgereedschap dan onmiddellijk stop. Pas op voor voorwerpen die weggeslingerd kunnen worden. Max 8,000 min

Geeft de maximale assnelheid aan. Gebruik geen snijgereedschap met een lagere assnelheid dan de aangegeven snelheid (rpm). Draag indien nodig handschoenen, bijv. bij het monteren van het snijgereedschap. (Vertaling van de oorspronkelijke aanwijzingen) 000BookCG36DA.indb67000BookCG36DA.indb67 2018/03/2615:29:442018/03/2615:29:4468 Nederlands Elektrisch gereedschap kan vonken afgeven. Deze vonkjes kunnen stofdeeltjes of gassen doen ontbranden. c) Houd kinderen en andere toeschouwers tijdens het gebruik van elektrische gereedschap uit de buurt. Afl eidingen kunnen gevaarlijk zijn.

2) Elektrische veiligheid

a) De stekker op het elektrische gereedschap moet geschikt zijn voor aansluiting op de wandcontactdoos. De stekker mag op geen enkele manier gemodifi ceerd worden. Gebruik geen verloopstekker met geaard elektrisch gereedschap. Deugdelijke stekkers en geschikte wandcontactdozen verminderen het risico op een elektrische schok. b) Vermijd lichamelijk contact met geaarde oppervlakken zoals leidingen, radiatoren, fornuizen en koelkasten. Wanneer uw lichaam in contact staat met geaarde oppervlakken loopt u een groter risico op een elektrische schok. c) Stel het elektrisch gereedschap niet bloot aan regen of vochtige omstandigheden. Het risico op een elektrische schok wordt vergroot wanneer er water in het elektrisch gereedschap terechtkomt. d) Behandel het snoer voorzichtig. Draag het gereedschap nooit door dit bij het snoer vast te houden. Trek niet aan het snoer wanneer u de stekker uit het stopcontact wilt halen. Houd het snoer uit de buurt van warmtebronnen, olie, scherpe randen of bewegende onderdelen. Een beschadigd of verward snoer verhoogt het risico op een elektrische schok. e) Gebruik buitenshuis een verlengsnoer dat specifi ek geschikt is voor het gebruik buiten. Het gebruik van een snoer dat specifi ek geschikt is voor gebruik buitenshuis vermindert het risico op een elektrische schok. f) Als het elektrisch gereedschap in een vochtige omgeving gebruikt moet worden, dient een voeding met RCD (reststroom-apparaat) beveiliging te worden gebruikt. Gebruik van een RCD vermindert de kans op een elektrische schok.

3) Persoonlijke veiligheid

a) Blijf waakzaam, let voortdurend op uw werk en gebruik uw gezond verstand wanneer u elektrisch gereedschap gebruikt. Gebruik geen elektrisch gereedschap wanneer u moe bent of onder invloed van drugs, alcohol of medicijnen. Eén moment van onoplettendheid kan in ernstig lichamelijk letsel resulteren. b) Gebruik persoonlijke beschermingsmiddelen. Draag altijd oogbescherming. Beschermingsmiddelen zoals stofmaskers, niet- glijdende veiligheidsschoenen, een helm of oorbescherming vermindert het risico op lichamelijk letsel. c) Voorkom dat het gereedschap per ongeluk kan starten. Controleer of de schakelaar in de uit stand staat voordat u de voeding en/of de accu aansluit, het gereedschap oppakt of gaat dragen. Zorg ervoor dat u tijdens het verplaatsen van het elektrisch gereedschap uw vingers uit de buurt van de schakelaar houdt en sluit de stroombron niet aan terwijl de schakelaar op aan staat om ongelukken te vermijden. d) Verwijder sleutels en moersleutels uit het gereedschap voordat u het elektrisch gereedschap aanzet. Een (moer-)sleutel die op een bewegend onderdeel van het elektrisch gereedschap bevestigd is kan in lichamelijk letsel resulteren. e) Reik niet te ver. Zorg ervoor dat u te allen tijde stevig staat en uw evenwicht behoudt. Op deze manier heeft u tijdens een onverwachte situatie meer controle over het elektrisch gereedschap. f) Draag geen loszittende kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Loszittende kleding, sieraden en lang haar kunnen in de bewegende onderdelen verstrikt raken. g) Indien het elektrisch gereedschap van een aansluiting voor stofafzuiging is voorzien dan dient u ervoor te zorgen dat de stofafzuiging aangesloten en op de juiste manier gebruikt wordt. Het gebruik van stofafzuiging vermindert eventuele stofgerelateerde risico’s.

4) Bediening en onderhoud van elektrisch gereedschap

a) Het elektrisch gereedschap mag niet geforceerd worden. Gebruik het juiste gereedschap voor het karwei. U kunt de klus beter en veiliger uitvoeren wanneer u het juiste elektrische gereedschap gebruikt. b) Gebruik het elektrisch gereedschap niet als de schakelaar niet goed werkt. Elektrisch gereedschap dat niet via de schakelaar bediend kan worden is gevaarlijk en moet onmiddellijk gerepareerd worden. c) Haal de stekker uit het stopcontact voordat u de voeding en/of de accu van het elektrisch gereedschap losmaakt, afstellingen verricht, accessoires verwisselt of voordat u het elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico dat het elektrisch gereedschap per ongeluk opstart. d) Berg elektrisch gereedschap buiten het bereik van kinderen op en sta niet toe dat personen die niet bekend zijn met het juiste gebruik van het gereedschap of deze voorschriften dit elektrisch gereedschap gebruiken. Eletrisch gereedschap is gevaarlijk in onbevoegde handen. e) Het elektrisch gereedschap moet regelmatig onderhouden worden. Controleer het gereedschap op een foutieve uitlijning, vastgelopen of defecte bewegende onderdelen en andere problemen die van invloed zijn op de juiste werking van het gereedschap. Indien het gereedschap defect of beschadigd is moet het gerepareerd worden voordat u het gereedschap opnieuw gebruikt. Slecht onderhouden elektrisch gereedschap is verantwoordelijk voor een groot aantal doe-het-zelf ongelukken. f) Houd snijwerktuigen scherp en schoon. Goed onderhouden snijwerktuigen met scherpe snijranden lopen minder snel vast en zijn gemakkelijker in het gebruik. 000BookCG36DA.indb68000BookCG36DA.indb68 2018/03/2615:29:442018/03/2615:29:4469 Nederlands g) Elektrisch gereedschap, toebehoren, bits enz. moeten in overeenstemming met deze instructies worden gebruikt waarbij de werkomstandigheden en het werk in overweging moeten worden genomen. Gebruik van het elektrisch gereedschap voor andere doeleinden dan waarvoor het is bedoelt, kan resulteren in een gevaarlijke situatie.

5) Gebruik van gereedschap en onderhoud van de

batterij a) Herlaad enkel met de lader die door de fabrikant wordt gespecifi ceerd. Een lader die geschikt is voor één bepaald type batterijgroep kan brandgevaar veroorzaken bij een andere batterijgroep. b) Gebruik de apparaten enkel met specifi ek ontworpen batterijgroepen. Het gebruik van andere batterijgroepen kan letsels of brand veroorzaken. c) Wanneer de batterijgroep niet in gebruik is, houdt u ze verwijderd van andere metalen voorwerpen zoals papierclips, munten, sleutels, spijkers, schroeven of andere metalen voorwerpen die een verbindingen van de ene terminal met de andere kunnen maken. De batterijterminals kortsluiten kan brandwonden of brand veroorzaken. d) Bij een verkeerd gebruik kan er vloeistof uit de batterij lekken; vermijd elk contact. Indien er toevallig contact ontstaat, goed met water spoelen. Indien de vloeistof in contact met de ogen komt, ook medische hulp inroepen. Vloeistof die uit de batterij lekt kan irritatie en brandwonden veroorzaken.

a) Het gereedschap mag uitsluitend door bevoegd onderhoudspersoneel worden onderhouden die authentieke onderdelen gebruikt. Hierdoor kunt u erop aan dat de veiligheid van het elektrisch gereedschap behouden blijft. VOORZORGMAATREGELEN Houd kinderen en kwetsbare personen op een afstand. Het gereedschap moet na gebruik buiten het bereik van kinderen en andere kwetsbare personen worden opgeborgen.

Veilige gebruiksmethoden ● Oefening a) Lees de instructies aandachtig door. Maak u vertrouwd met de bediening en het correct gebruik van de machine. b) Laat nooit personen die niet vertrouwd zijn met deze instructies of kinderen gebruik maken van het apparaat. Plaatselijke bepalingen kunnen beperkingen opleggen aan de leeftijd van de gebruiker. c) Houd er rekening mee dat de operator of gebruiker verantwoordelijk is voor ongevallen of risico's die zich voordoen ten aanzien van andere personen of hun eigendom. ● Voorbereiding a) Controleer voor gebruik het stroom- en verlengsnoer op tekenen van beschadiging of veroudering. Als het snoer beschadigd raakt tijdens gebruik, koppel het snoer dan onmiddellijk los van de stroomtoevoer. RAAK HET SNOER NIET AAN VOORDAT U DE STROOMTOEVOER HEEFT LOSGEKOPPELD. Gebruik de machine niet als het snoer beschadigd of versleten is. b) Inspecteer de machine voor gebruik altijd eerst op beschadigde, ontbrekende of misplaatste beschermingen of afschermingen. c) Gebruik de machine nooit wanneer personen, en dan vooral kinderen, of huisdieren in de buurt zijn. d) Vervang de nylonkop nooit met metalen snijmiddelen. ● Bediening a) Draag oogbescherming, stevige schoenen en een lange broek te allen tijde tijdens het bedienen van de machine. b) Vermijd het gebruik van de machine tijdens slechte weersomstandigheden, in het bijzonder wanneer er een risico van blikseminslag bestaat. c) Gebruik de machine alleen bij daglicht of goed kunstlicht. d) Gebruik de machine nooit met beschadigde beschermingen of afschermingen of zonder beschermingen of afschermingen op hun plaats. e) Schakel de motor alleen in wanneer de handen en voeten uit de buurt zijn van de snijmiddelen. f) Koppel de machine altijd los van het stopcontact (d.w.z. verwijder de stekker uit het stopcontact of verwijder het apparaat voor uitschakelen) – wanneer de machine onbeheerd wordt achtergelaten; – alvorens een blokkade te verwijderen; – alvorens het apparaat te controleren, te reinigen of er werk aan uit te voeren; – na het stoten tegen een vreemd voorwerp; – telkens wanneer het apparaat abnormaal begint te trillen. g) Wees voorzichtig om letsel aan voeten en handen door de knipmessen te voorkomen. h) Zorg er altijd voor dat de ventilatieopeningen vrij blijven van afval.

i) Breng geen wijzigingen aan de machine aan. Gebruik de

machine nooit voor werkzaamheden waar hij niet voor is geconstrueerd. ● Onderhoud, vervoer en opslag a) Maak het apparaat los van de stroomtoevoer (d.w.z. haal de stekker uit het stopcontact of verwijder de uitschakelinrichting) alvorens onderhoud aan het apparaat uit te voeren of dit te reinigen. b) Gebruik uitsluitend de vervangingsonderdelen en accessoires die door de fabrikant zijn aanbevolen. c) Voer regelmatig inspecties en onderhoud aan het apparaat uit. Laat het apparaat enkel door een erkende reparateur repareren. d) Wanneer het apparaat niet wordt gebruikt, dit buiten het bereik van kinderen bewaren. e) Als u de machine in een voertuig transporteert of opbergt, dek de messen dan af met een mesafdekking. VOORZORGSMAATREGELEN BIJ

1. Ga bij alle gebruik van het gereedschap rustig te werk.

Zorg ervoor dat u warm gekleed bent.

2. Plan alle werk tevoren om ongelukken te voorkomen.

3. Gebruik het gereedschap niet in het donker of bij

ongunstige weersomstandigheden wanneer het zicht slecht is. Gebruik het gereedschap ook niet wanneer het regent of nadat het juist heeft geregend. Werken op een gladde ondergrond kan ongelukken veroorzaken als u uw evenwicht verliest. 000BookCG36DA.indb69000BookCG36DA.indb69 2018/03/2615:29:442018/03/2615:29:4470 Nederlands

4. Inspecteer de nylon kop alvorens met het werk te

beginnen. Gebruik het gereedschap niet wanneer de nylon kop gebarsten, beschadigd of verbogen is. Controleer of de nylon kop correct is bevestigd. Een nylon kop die tijdens het werk uiteen valt of los komt te zitten kan ongelukken veroorzaken.

5. Bevestig het deksel alvorens met het werk te beginnen.

Gebruik van het gereedschap zonder dit onderdeel kan tot letsel leiden.

6. Bevestig het lushandvat alvorens met het werk te

beginnen. Zorg ervoor dat dit niet loszit maar correct bevestigd is alvorens met het werk te beginnen. Houd het lushandvat stevig vast tijdens het werk en zwaai niet met het gereedschap in het rond, maar neem de juiste houding aan en houd uw evenwicht. Wanneer u tijdens het werk uw evenwicht verliest kan dit letsel veroorzaken.

7. Wees voorzichtig bij het starten van de motor.

Plaats het gereedschap op een horizontale ondergrond. Gebruik het gereedschap niet binnen 15 m van mensen of dieren. Zorg ervoor dat de nylon kop niet in aanraking komt met de grond of met bomen en planten. Onvoorzichtig starten kan letsel veroorzaken.

8. Zet de vergrendelhendel niet vast.

Wanneer de hendel per ongeluk naar achteren wordt getrokken kan dit onvoorzien letsel veroorzaken.

9. Alvorens u het gereedschap achterlaat, de aan/uit-knop

indrukken om het uit te schakelen.

10. Wees voorzichtig bij het gebruik van het gereedschap

nabij elektrische kabels, gasleidingen en soortgelijke installaties.

11. Kijk uit voor lege blikjes en verwijder deze, alsmede

draad, steentjes of andere obstakels alvorens met het werk te beginnen. Werk eveneens niet in de buurt van boomwortels of stenen. Werken op dergelijke plaatsen kan de nylon kop beschadigen of letsel veroorzaken.

12. Raak tijdens gebruik de nylon kop nooit aan.

Laat deze eveneens niet in aanraking komen met uw haar, kleding, enz.

13. Zet in de volgende situaties de motor uit en controleer

dat de nylon kop met draaien gestopt is. Wanneer u naar een andere werkplek gaat. Bij het verwijderen van afval of gras dat in het gereedschap vast is geraakt. Bij het verwijderen van de werkplek van obstakels of afval, gras of snippers die door het maaien zijn voortgebracht. Wanneer u het gereedschap neerlegt. Wanneer u dit doet terwijl de nylon kop nog draait kan dit tot onvoorziene ongelukken leiden.

14. Gebruik het gereedschap niet binnen 15 m van een

andere persoon vandaan. Wanneer u met iemand anders werkt, een afstand aanhouden van meer dan 15 m. Rondvliegende snippers kunnen tot onvoorziene ongelukken leiden. Zorg ervoor tijdens het werken op een onstabiele ondergrond zoals een helling dat uw collega niet aan gevaar wordt blootgesteld. Gebruik fl uitjes of een andere manier om de aandacht van uw collega's te trekken.

15. Wanneer gras en overige voorwerpen zijn vast komen te

zitten in de nylon kop, de motor uitzetten en controleren dat de nylon kop met draaien gestopt is alvorens het materiaal te verwijderen. Het verwijderen van voorwerpen van de nylon kop terwijl deze nog draait veroorzaakt letsel. Wanneer u doorgaat met het gebruik van de maaier wanneer er vreemde bestanddelen in de nylon kop vast zijn geraakt, kan dit beschadiging veroorzaken.

16. Als het gereedschap niet goed werkt en een vreemd

geluid of trillingen produceert, de motor onmiddellijk uitzetten en uw dealer vragen het gereedschap te controleren en te repareren. Doorgaan met het gebruik onder deze omstandigheden kan letsel of beschadiging van het gereedschap veroorzaken.

17. Als u het gereedschap heeft laten vallen of ergens

tegen heeft gestoten, dit nauwkeurig controleren op beschadiging, barsten of vervorming. Gebruik van een gereedschap dat beschadigd, gebarsten of vervormd is kan letsel veroorzaken.

18. Zet het gereedschap tijdens vervoer goed vast zodat dit

stil ligt. Wanneer deze waarschuwing niet in acht wordt genomen kan dit ongelukken veroorzaken.

19. Dit product heeft een sterke permanente magneet in de

motor. Let op de volgende aanwijzingen betreff ende het vastkleven van metaaldeeltjes en het eff ect van de permanente magneet op elektronische apparaten.

20. Gebruik het product niet als het gereedschap of de

accupolen (batterijhouder) vervormd zijn. Het installeren van de accu kan kortsluiting veroorzaken, wat kan leiden tot rookontwikkeling of ontbranding.

21. Houd de accupolen van het gereedschap (accuhouder)

vrij van spaanders en stof. ○ Controleer vóór gebruik of er geen spaanders en stof zijn opgehoopt in het gebied van de aansluitingen. ○ Probeer te voorkomen dat spaanders of stof van het gereedschap op de accu terechtkomen tijdens het gebruik. ○ Wanneer het gebruik wordt onderbroken of na gebruik, moet u het gereedschap niet op een plaats achterlaten waar het kan worden blootgesteld aan vallende spaanders of stof. Als u dat doet kan er kortsluiting ontstaan, wat kan leiden tot rookontwikkeling of ontbranding. LET OP ○ Gebruik de machine niet op een werkbank of tafel waar metaaldeeltjes zijn. Het metaal kan aan de machine vastkleven, met verwondingen of storingen tot gevolg. ○ Kleven er metaaldeeltjes aan de machine, raak hem dan niet aan. Verwijder de deeltjes mt een borstel. Een verkeerde werkwjize kan tot verwondingen leiden. ○ Hebt u een pacemaker of ander elektronisch medisch apparaat, gebruik de machine dan niet, kom ook niet in de buurt. U zou de werking van het elektronische apparaat kunnen beïnvloeden. ○ Gebruik de machine niet in de buurt van precisieapparaten zoals mobiele telefoons, magnetische kaarten en elektronische geheugen. Het zou tot storingen en verlies van gegevens kunnen leiden. LET OP

1. Schakel de nylon kop niet in voor het snijden van ander

materiaal dan gras. Gebruik het gereedschap niet in waterplassen en zorg ervoor dat aarde niet aanraking komt met de nylon kop.

2. Het gereedschap bevat precisieonderdelen, dus

niet laten vallen, of aan het sterke schokken of water blootstellen. Het gereedschap kan beschadigd of defect raken.

3. Wanneer het gereedschap na gebruik wordt opgeborgen

of vervoerd, de nylon kop verwijderen.

4. Stel het gereedschap niet bloot aan

insectenverdelgingsmiddelen en andere chemicaliën. Dergelijke chemicaliën kunnen barsten en andere beschadiging veroorzaken. 000BookCG36DA.indb70000BookCG36DA.indb70 2018/03/2615:29:442018/03/2615:29:4471 Nederlands

5. Vervang waarschuwingslabels door nieuwe labels

wanneer deze moeilijk herkenbaar of onleesbaar worden en wanneer deze beginnen af te bladderen. Vraag uw dealer om nieuwe waarschuwingslabels.

6. Raak de motor niet direct na gebruik aan. Hij kan zeer

heet zijn. VOORZORGSMAATREGELEN VOOR

1. Laad de accu op bij een omgevingstemperatuur van

-10-40°C. Een tempreatuur van minder dan -10°C zal overlading veroorzaken, hetgeen gevaarlijk is. De accu kan niet worden opgeladen bij een temperatuur van boven de 40°C. De meest geschikte temperatuur voor het opladen is 20–25°C.

2. Gebruik de acculader niet continu.

Wacht ongeveer 15 minuten nadat u een accu hebt opgeladen voordat u begint met het opladen van een andere accu.

3. Voorkom dat stof of vuil in de aansluitopening van de

Kortsluiten van de accu zal resulteren in een grote stroom en oververhitting. Dit zal resulteren in brandwonden en schade aan de accu.

6. Gooi de accu niet in het vuur.

Een brandende accu kan ontploff en.

7. Gebruiken van een accu die het eind van zijn levensduur

heeft bereikt zal de acculader beschadigen.

8. Breng de accu naar de winkel waar deze gekocht werd,

nadat deze na opladen onvoldoende kracht heeft voor praktisch gebruik. Gooi een accu die het eind van zijn levensduur heeft bereikt niet zomaar weg.

9. Steek nooit voorwerpen in de ventilatie-openingen van

de acculader. Als er voorwerpen of ontvlambaar materiaal in de ventilatie-openingen van de acculader wordt gestoken, kan dit resulteren in een elektrische schok of schade aan de acculader.

OPMERKINGEN BIJ GEBRUIK

LITHIUM-ION BATTERIJ De lithium-ion batterij is voorzien van een beschermingsfunctie die volledige ontlading van de batterij voorkomt waardoor de levensduur wordt verlengd. In geval 1 tot 3 hieronder kan de motor tijdens het gebruik van het product tot stilstand komen, zelfs wanneer u de schakelaar ingedrukt houdt. Dit geeft geen probleem met het product aan maar wordt veroorzaakt door de beschermingsfunctie.

1. De motor komt tot stilstand wanneer de batterij leeg is.

De batterij moet in dit geval onmiddellijk opgeladen worden.

2. De motor kan tot stilstand komen wanneer het

gereedschap overbelast is. Laat de schakelaar onmiddellijk los en zoek naar de oorzaak van de overbelasting. Wanneer u het probleem verholpen heeft kunt u het gereedschap opnieuw gebruiken.

3. Wanneer de batterij oververhit is door overbelasting, kan

het zijn dat de batterij stopt. In dit geval gebruikt u de batterij niet verder en laat u ze afkoelen. Daarna kunt u haar opnieuw gebruiken. Gelieve eveneens aandacht te schenken aan volgende waarschuwing en aandachtspunt. WAARSCHUWING Om acculekken, het opwekken van warmte, rookemissie, explosie en ontsteking bijtijds te vermijden, moet u ervoor zorgen volgende voorzorgsmaatregelen onder de aandacht te brengen.

1. Zorg ervoor dat er geen spaanders en stof op de batterij

ophopen. ○ Zorg er tijdens de werkzaamheden voor dat er geen spaanders en stof op de batterij kunnen vallen. ○ Zorg ervoor dat de spaanders en stof die tijdens het werk op het elektrisch gereedschap vallen zich niet op de batterij ophopen. ○ Bewaar een ongebruikte batterij niet op een plaats waar het aan spaanders en stof wordt blootgesteld. ○ Verwijder alle spaanders en stof van een batterij voordat u hem opbergt en bewaar de batterij niet op dezelfde plek als metalen onderdelen (schroeven, spijkers, enz.).

2. Doorboor de batterij niet met een scherp voorwerp, zoals

een nagel, klop er niet op met een hamer, stap niet op de batterij of gooi er niet mee of stel hem niet bloot aan ernstige fysieke schokken.

Gebruik geen zichtbare beschadigde of vervormde accu.

4. Gebruik de batterij niet met een omgekeerde polariteit.

5. Sluit hem niet rechtstreeks aan op elektrische toestellen

of fi ttingen van sigarettenaanstekers in wagens.

6. Gebruik de batterij niet voor andere doeleinden dan

deze die gespecifi ceerd werden.

7. Wanneer de batterij niet kan worden opgeladen, zelfs

nadat de specifi eke oplaadtijd verstreken is, stopt u onmiddellijk met het opladen.

8. Breng de batterij niet op hoge temperaturen of drukken

of stel ze er niet aan bloot, zoals in een microgolfoven, droger of een hogedrukcontainer.

9. Blijf uit de buurt van vuur onmiddellijk nadat een lek of

vieze geur werd vastgesteld.

10. Gebruik hem niet in een plaats waar een grote statische

elektriciteit wordt opgewekt.

11. In geval van een acculek, vieze geur, warmteopwekking,

verkleuring of vervorming, of iets abnormaals tijdens het gebruik, het opladen of de opslag, haalt u hem onmiddellijk uit de uitrusting of de lader en stopt u het gebruik.

12. Dompel de batterij niet onder of laat geen vloeistoff en

erin vloeien. Binnendringen van geleidende vloeistof, zoals water, kan schade veroorzaken, met brand of een explosie tot gevolg. Bewaar de batterij op een koele, droge plaats, uit de buurt van explosieve en licht ontvlambare voorwerpen. Vermijd omgevingen met bijtend gas. LET OP

1. Wanneer u de lekkende vloeistof uit de batterij in de

ogen krijgt, wrijf dan niet in de ogen, en was ze goed uit met vers proper water, zoals kraantjeswater en roep er onmiddellijk een dokter bij. Indien u geen behandeling krijgt, kan de vloeistof oogproblemen veroorzaken.

2. Wanneer de vloeistof lekt op uw huid of kleding,

was ze onmiddellijk goed af met proper water, zoals kraantjeswater. De kans bestaat dat dit huidirritatie veroorzaakt.

3. Wanneer u roest, een vieze geur, oververhitting,

verkleuring, vervorming en/of andere onregelmatigheden vaststelt wanneer u de batterij voor de eerste maal gebruikt, gebruik ze dan niet verder en stuur ze terug naar de leverancier of de verkoper. WAARSCHUWING Als een elektrisch geleidend vreemd voorwerp in de aansluitpunten van de lithium-ion accu terechtkomt, kan er kortsluiting ontstaan met het risico van brand als gevolg. Let bij het opbergen van de accu op de volgende punten. ○ Plaats geen elektrisch geleidend zaagsel, spijkers, ijzerdraad, koperdraad of andere draad in de opbergdoos. 000BookCG36DA.indb71000BookCG36DA.indb71 2018/03/2615:29:442018/03/2615:29:4472 Nederlands ○ Plaats de accu in het elektrisch gereedschap of bewaar de batterij door deze stevig in het batterijdeksel te drukken totdat de ventilatieopeningen afgesloten zijn om kortsluiting te voorkomen. (Zie Afb. 2)

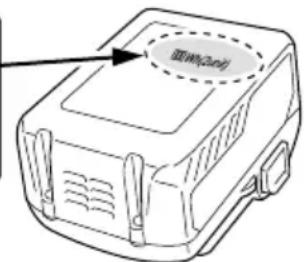

BETREFFENDE TRANSPORT VAN

LITHIUM-ION ACCU Neem bij transport van een lithium-ion accu de volgende voorzorgsmaatregelen in acht. WAARSCHUWING Stel het transportbedrijf op de hoogte dat er een lithium- ion accu wordt vervoerd, vermeld het vermogen en volg de instructies van het transportbedrijf bij het regelen van vervoer. ○ Lithium-ion accu’s die een uitgangsvermogen van 100 Wh overschrijden worden beschouwd als gevaarlijke goederen binnen de vrachtgoederenclassifi catie en vereisen speciale procedures. ○ Voor internationaal transport, moet u voldoen aan internationale wetgeving en wetten en voorschriften van het land van bestemming.

Uitgangsvermogen 2 tot 3 cijferig nummer VOORZORGSMAATREGELEN AANSLUITING USB-APPARAAT (UC18YSL3) Wanneer een onverwacht probleem optreedt, kunnen de gegevens in een USB-apparaat, aangesloten op dit product, beschadigd raken of verloren gaan. Zorg er altijd voor dat er een back-up wordt gemaakt van gegevens op het USB- apparaat voor gebruik met dit apparaat. Houd er rekening mee dat ons bedrijf geen enkele verantwoordelijkheid accepteert voor op een USB-apparaat opgeslagen gegevens die beschadigd of verloren zijn, noch voor schade dat zich voor kan doen aan een aangesloten apparaat. WAARSCHUWING ○ Voor gebruik, controleer de verbonden USB kabel voor enige defecten of beschadigingen. Bij gebruik van een kapotte of beschadigde USB kabel kan er rook uitstoot of ontbranding ontstaan. ○ Wanneer het product niet wordt gebruikt, bedek de USB poort dan met de rubberen bedekking. Ophoping van stof etc. in de USB poort kan rook uitstoot of ontbranding veroorzaken. OPMERKING ○ Er kan een soms een pauze zijn gedurende het opladen van de USB. ○ Wanneer een USB apparaat niet wordt opgeladen, verwijder het USB apparaat van de oplader. Doet u dit niet, dan kan de levensduur van de batterij afnemen, maar dit kan ook onverwachte ongelukken als gevolg hebben. ○ Het kan zijn dat sommige USB-apparaten niet kunnen worden opgeladen, afhankelijk van het type apparaat. 000BookCG36DA.indb72000BookCG36DA.indb72 2018/03/2615:29:442018/03/2615:29:4473 Nederlands BESCHRIJVING VAN GENUMMERDE ITEMS (Afb. 2 – Afb. 41)

Verbindingsbeugel voor handvatstangen

Steek de lijn door het draadgeleidingsoog

Schroef (linksdraaiend)

Afsluitgaten van kap (2 gaten)

Uitsteeksel van blokkeerhendel

Uitsteeksel van blokkeerhendel

Tabs indrukken (2 gebieden)

Contactgedeelte van borstelbuis

Bevestiging van handvat

Toebehoren van fl ens

Klap het middelste gedeelte terug

Richting voor oprollen nylondraad

Bevestiging met schroefdraad voor motorhuis

Gebruikstijd met één lading * (Wanneer de meegeleverde oplaadbare accu volledig geladen is) BSL36A18 42 min. (Normaal) 18 min. (Hoog) Accu verkrijgbaar voor dit gereedschap** BSL36A18 Gewicht (met nylon kop, accu, schouderriem en afdekking) 5,8 kg 5,6 kg 6,1 kg 5,9 kg

• De gegevens in bovenstaande tabel dienen enkel als voorbeeld. Aangezien het soort gras, de omgevingstemperatuur, de kenmerken van de oplaadbare accu en de werkmethoden in hoge mate kunnen variëren, dient bovenstaande enkel als globale richtlijn gebruikt te worden. Condities: Buitendiameter van nylon kop 310 mm, snelheidsregelaar ingesteld op Normaal of Hoog. (hendel voortdurend op ON) ** Bestaande accu’s (BSL3660/3620/3626, BSL18xx serie, enz.) kunnen niet in dit gereedschap worden gebruikt.

1. Verwijderen van de batterijl

Houd de behuizing stevig vast en duw de vergrendelingen van de accu in om de accu te verwijderen (zie Afb. 3). LET OP Sluit de batterij nooit kort.

2. Aanbrengen van de batterij

Plaats de batterij met de polen juist aangebracht (zie Afb. 3). OPLADEN Voor het gebruik van het elektrisch gereedschap dient de accu als volgt opgeladen te worden.

Sluit het netsnoer van de acculader aan op het stopcontact. Wanneer de stekker van de acculader verbonden wordt met een houder, zal het laadindicatielampje rood knipperen (met tussenpozen van 1 seconde).

2. Steek de batterij in de acculader.

Steek de accu stevig in de acculader zoals u kunt zien op Afb. 4 (op pagina 2).

Wanneer er een accu in de acculader wordt gedaan, zal het laadindicatielampje blauw knipperen. Wanneer de accu volledig is opgeladen, zal het laadindicatielampje groen oplichten. (Zie Tabel 1) (1) Aanduiding van het laadindicatielampje De aanduidingen van het laadindicatielampje zijn zoals aangegeven in Tabel 1, al naar gelang de toestand van de accu of de acculader. ACCU Model BSL36A18 Spanning 36 V / 18 V (automatische schakeling*) Accucapaciteit 2,5 Ah/5,0 Ah (automatische schakeling*) Verkrijgbare draadloze producten** Multivolt serie, 18 V product Verkrijgbare oplader Schuifl ader voor lithium-ion accu’s

• Het gereedschap zal zelf automatisch schakelen. ** Raadpleeg onze algemene catalogus voor meer informatie. ACCULADER Model UC18YSL3 Oplaadspanning 14,4 V - 18 V Gewicht 0,6 kg STANDAARD TOEBEHOREN Naast het hoofdtoestel (1 toestel), bevat de verpakking de accessoires die vermeld staan op bladzijde 365. De standaard toebehoren kunnen zonder nadere aankondiging gewijzigd worden. EXTRA TOEBEHOREN (los verkrijgbaar) (Pagina 366) De extra toebehoren kunnen zonder nadere aankondiging gewijzigd worden. TOEPASSINGEN Knippen, verwijderen en maaien van onkruid. 000BookCG36DA.indb74000BookCG36DA.indb74 2018/03/2615:29:452018/03/2615:29:4575 Nederlands Tabel 1 Aanduidingen van het laadindicatielampje Laad indicatielamp (ROOD/ BLAUW/ GROEN/ PAARS) Voor het opladen Knippert (ROOD) Licht ongeveer 0,5 seconde op. Licht niet op ongeveer 0,5 seconde lang. (0,5 seconde lang uit) Aansluiten op de stroombron. Tijdens het opladen Knippert (BLAUW) Licht ongeveer 0,5 seconde op. Licht ongeveer 1 seconde niet op. (uit voor 1 seconde) Batterijcapaciteit is onder de 50% Knippert (BLAUW) Licht ongeveer 1 seconde op. Licht niet op ongeveer 0,5 seconde lang. (0,5 seconde lang uit) Batterijcapaciteit is onder de 80% Licht op (BLAUW) Blijft branden Batterijcapaciteit is meer dan 80% Opladen klaar Licht op (GROEN) Blijft branden (Continu zoemer geluid: ongeveer 6 seconden) Oververhitting uit (standby) Knippert

Licht ongeveer 0,3 seconde op. Licht niet op ongeveer 0,3 seconde lang. (0,3 seconde lang uit) De accu is oververhit. De accu kan niet opgeladen worden. (Het opladen wordt hervat wanneer de accu is afgekoeld). Opladen onmogelijk Knippert snel (PAARS) Licht ongeveer 0,1 seconde op. Licht ongeveer 0,1 seconde niet op. (0,1 seconde lang uit) (Intermitterend zoemer geluid: ongeveer 2 seconden) Er is iets mis met de accu of met de acculader (2) Met betrekking tot de temperaturen en oplaadtijd van de oplaadbare batterij De temperaturen en bijbehorende oplaadtijden worden gegeven in Tabel 2. Tabel 2 Acculader UC18YSL3 Accu Type batterij Li-ion Geschikte temperatuur voor het opladen -10°C – 50°C Oplaadspanning V 14,4 18 Oplaadtijd, ongeveer (bij 20°C) BSL14xx serie BSL18xx serie Multivolt serie (4 cellen) (8 cellen) (5 cellen) (10 cellen) (10 cellen) min. BSL1415S

4. Haal de stekker van het netsnoer van de acculader

uit het stopcontact.

Houd de acculader stevig vast en trek de accu eruit. OPMERKING U moet de accu na het laden uit de acculader halen en op een veilige plek bewaren. Betreff ende elektrisch ontladen in het geval van nieuwe batterijen, enz. Als de chemische substantie van nieuwe batterijen en batterijen die niet gedurende een lange periode niet zijn gebruikt niet geactiveerd is, zal de stroomopbrengst mogelijk niet laag zijn het eerste en tweede gebruik. Dit is een tijdelijk fenomeen en de normale tijd benodigd voor het opladen zal worden hersteld door de batterijen 2 – 3 keer op te laden. 000BookCG36DA.indb75000BookCG36DA.indb75 2018/03/2615:29:452018/03/2615:29:4576 Nederlands De gebruiksduur van de batterijen verlengen. (1) Laad de batterijen op voordat ze volledig uitgeput raken. Wanneer u merkt dat de kracht van het gereedschap zwakker wordt, stop het gebruik van her gereedschap dan en laad de batterij op. Als u het gereedschap blijft gebruiken en de elektrische voeding uitput, kan de batterij beschadigd raken en wordt zal de levensduur verminderen. (2) Vermijd opladen bij hoge temperaturen. Een oplaadbare batterij zal direct na gebruik heet zijn. Als een dergelijke batterij direct na gebruik wordt opgeladen, zal de inwendige chemische substantie verslechteren en zal de levensduur van de batterij afnemen. Laat de batterij en laad deze op nadat het een tijdje is afgekoeld. LET OP ○ Als de accu wordt opgeladen terwijl deze warm is omdat de accu langere tijd op een plaats lag die werd blootgesteld aan direct zonlicht of omdat de accu zojuist is gebruikt, kan het laadindicatielampje van de acculader 0,3 seconde lang oplichten, dan 0,3 seconde niet oplichten (0,3 seconde uit). In dat geval moet u de accu eerst laten afkoelen voordat u met opladen begint. ○ Wanneer het laadindicatielampje snel knippert (elke 0,2 seconde), moet u controleren of er verontreinigingen zijn in de accu-aansluiting van de acculader en deze verwijderen als dat het geval is. Als er geen verontreinigingen zijn, is het mogelijk dat de accu of de acculader defect is. Breng deze dan naar een offi cieel servicecentrum. ○ Aangezien de ingebouwde microcomputer ongeveer 3 seconden nodig heeft om vast te stellen dat de accu die met de UC18YSL3 wordt opgeladen eruit is genomen, moet u minimaal 3 seconden wachten voordat u de accu opnieuw in de acculader plaatst om het opladen te hervatten. Als u de accu terugplaatst voordat er 3 seconden zijn verstreken, is het mogelijk dat de accu niet correct wordt opgeladen.

OVER DE VOEDINGSLAMP

De voedingslamp geeft verschillende statussen voor het gereedschap aan. (Afb. 30) Tabel 3 toont de verschillende statussen die de voedingslamp aangeeft. Tabel 3 Status van lampje Status van gereedschap Uit Uitgeschakeld Rood Voeding AAN Knipperend rood De hendel wordt ingedrukt terwijl de bescherming tegen overbelasting van het gereedschap actief is. Snel knipperend rood Het gereedschap werkt onjuist. INDICATIE RESTERENDE ACCULADING U kunt de resterende capaciteit van de accu controleren met behulp van de indicatieschakelaar voor resterende acculading die het indicatielampje doet branden. (Afb. 5, Tabel 4) De indicatie gaat uit ongeveer 3 seconden nadat op de indicatieschakelaar voor resterende acculading is gedrukt. Het is raadzaam om de indicatie van de resterende acculading als richtlijn te gebruiken aangezien er lichte verschillen zijn afhankelijk van de omgevingstemperatuur en de staat van de accu. De indicatie van de resterende acculading kan bovendien verschillen voor een accu in een gereedschap of in de oplader. Tabel 4 Status van lampje Resterende accucapaciteit LED-lampjes De resterende accucapaciteit is meer dan 75%. LED-lampjes De resterende accucapaciteit is 50 - 75%. LED-lampjes De resterende accucapaciteit is 25 - 50%. LED-lampjes De resterende accucapaciteit is minder dan 25%. Knippert De resterende accucapaciteit is nagenoeg uitgeput. Laad de accu zo spoedig mogelijk opnieuw op. Knippert Uitgangsvermogen onderbroken wegens hoge temperatuur. Verwijder de accu uit het gereedschap en laat de accu volledig afkoelen. Knippert Uitgangsvermogen onderbroken vanwege storing of uitval. De accu kan de oorzaak van het probleem zijn, dus neemt u contact op met uw dealer. Aangezien de aanduiding van het resterende accucapaciteit- indicatielampje enigszins kan afwijken afhankelijk van de omgevingstemperatuur en de kenmerken van de accu, geldt dit enkel als richtlijn. OPMERKING Stel het schakelaarpaneel niet bloot aan krachtige stoten om te voorkomen dat dit stuk gaat. Dit kan defecten veroorzaken.

ALVORENS IN GEBRUIK TE NEMEN

LET OP Verwijder de accu alvorens onderdelen te monteren.

1. Monteren van het lushandvat (Afb. 7) (Alleen

CG36DA (L), CG36DTA (L)) (1) Verwijder de M6 × 43 bouten (2 stuks). (2) Monteer het lushandvat op de hoofdpijp zodat dit tegen de behuizing leunt. (3) Plaats de handvathouder aan het onderste uiteinde van de hoofdpijp en zet deze stevig vast met de M6 × 43 bouten (2 stuks) en M6 moeren (2 stuks). OPMERKING Zet het lushandvat vast in een positie die een goed houvast geeft. LET OP Monteer het lushandvat correct en stevig, zoals beschreven in de gebruiksaanwijzing. Als het niet goed stevig bevestigd is, kan het losraken en verwondingen veroorzaken.

2. Monteren van de fi etsstuur-type stangen (Afb. 8)

(1) Gebruik de bijgeleverde 4 mm inbussleutel om de vier bouten te verwijderen die tijdelijk aan de verbindingsbeugel (A) zijn bevestigd. 000BookCG36DA.indb76000BookCG36DA.indb76 2018/03/2615:29:452018/03/2615:29:4577 Nederlands (2) Bevestig de rechter handvatstang waaraan de hendel zit en de linker handvatstang, en maak dan voorzichtig de verbindingsbeugel (A) met de vier bouten vast. OPMERKING Maak de linker en rechter handvatstang vast op een plaats waarbij u een goede greep heeft. LET OP Monteer de linker en rechter handvatstang correct en stevig zoals aangegeven in de aanwijzingen. Als deze niet juist en stevig worden bevestigd, kunnen ze loskomen en letsel veroorzaken.

3. Uittrekken van de hoofdpijp (Afb. 9)

(1) Ontgrendel de blokkeerhendel zodat de hoofdpijp kan worden uitgetrokken. (2) Trek de hoofdpijp zo ver mogelijk uit totdat u een klikgeluid hoort. OPMERKING De motor werkt niet tenzij de hoofdpijp volledig is uitgetrokken. Wanneer u op de aan/uit-knop drukt, gaat het rode aan/ uit-lampje snel knipperen. (3) Nadat de hoofdpijp tot de klikstand is uitgetrokken, controleert u of het gat van de houderbehuizing is uitgelijnd met het gat van de hoofdpijp en vergrendelt dan de blokkeerhendel om de hoofdpijp stevig vast te zetten.

4. Monteren van het deksel (zie Afb. 10 en 11)

WAARSCHUWING Monteer het deksel op de daarvoor bestemde plaats. Wanneer deze waarschuwing niet in acht wordt genomen kan dit letsel veroorzaken als gevolg van rondvliegende stenen. OPMERKING Gebruik voor het monteren de meegeleverde 4 mm inbussleutel. (1) Gebruik de meegeleverde D5 tapschroef om het mes in het deksel te monteren. (Afb. 10) (2) Lijn de twee gaten in de dekselsteun en het deksel met elkaar uit en steek twee M6 × 25 bolkop inbusbouten naar binnen. (De dekselsteun is gemonteerd in het motorhuis.) (3) Plaats de dekselhouder aan de onderzijde van het deksel en gebruik de meegeleverde 4 mm. inbussleutel om de twee M6 × 25 bolkop inbusbouten beurtelings vast te zetten totdat deze correct zijn vastgedraaid. LET OP ○ Wees voorzichtig uzelf niet te verwonden aan het mes binnen in het deksel. ○ Monteer de deksel en het mes correct en stevig, zoals beschreven in de gebruiksaanwijzing. Als ze niet goed stevig bevestigd zijn, kunnen ze losraken en verwondingen veroorzaken.

5. Monteren van de schouderriem

Gebruik in combinatie met een BSL36A18 accu. WAARSCHUWING ○ Monteer de schouderrriem zodanig dat de graskantenmaaier correct gedragen kan worden. ○ Als u het gevoel heeft dat het gereedschap niet normaal werkt, de motor onmiddellijk uitzetten, de snelontgrendelsteun van de schouderriem verwijderen en het gereedschap verwijderen. LET OP ○ Als u het gereedschap niet ondersteunt wanneer u aan de snelontgrendelriem trekt, kan dit komen te vallen en letsel of beschadiging veroorzaken. Houd de hoofdpijp vast met één hand terwijl u met de andere hand trekt. ○ Zorg ervoor dat de snelontgrendelfunctie normaal werkt alvorens met het werk te beginnen. (1) Plaats de schouderriem over de schouder zoals getoond in Afb. 12 (Zie Afb. 14 voor gebruik buiten Europa.) en haak deze aan de hanger op het gereedschap. Stel de schouderrriem af op een geschikte lengte. (2) Voor het verwijderen van het gereedschap uit de schouderriem, het gereedschap ondersteunen door de hoofdpijp met één hand vast te houden en de andere hand te gebruiken om aan de snelontgrendelriem te trekken zoals getoond in Afb. 12 (Zie Afb. 14 voor gebruik buiten Europa.) om deze uit de steun los te maken. (3) Voor het aangespen van het gereedschap, de steun in de haak steken en de snelontgrendelsteun over de haak in de brede opening van de steun steken. (Afb. 13) (Zie Afb. 15 voor gebruik buiten Europa.) Trek de schouderriem voorzichtig aan om te zien of deze goed bevestigd is. NYLON KOP Montage van de semi-automatische nylon kop

Automatisch toevoeren van meer nylon snijdraad wanneer tegen de snijkop wordt geklopt. Specifi caties Codenummer Type bevestigingsschroef Draairichting Maat bevestigingsschroef

Vrouwelijke schroef Tegen de klok in M10 × P1,25-LH Geschikte nylondraad Draaddiameter: Afb. 17 Lengte: 4 m LET OP ○ De behuizing moet stevig aan de kap worden bevestigd. ○ Controleer de kap, de behuizing en de andere onderdelen op barsten en andere beschadigingen. ○ Controleer de behuizng en de knop op slijtage. Als de slijtagegrens-markering op de behuizing niet meer zichtbaar is of als er een gat in de onderkant van de knop is, moet u de nieuwe onderdelen meteen vervangen. (Afb. 20) ○ De nylon kop dient stevig aan de draadaansluiting van het motorhuis te worden bevestigd. ○ Voor een optimale prestatie en betrouwbaarheid dient u altijd een HiKOKI nylon snijdraad te gebruiken. Gebruik nooit een ander soort draad of materialen want deze kunnen losraken en een gevaarlijk projectiel worden. ○ Als de nylon kop de snijdraad niet juist aanvoert, controleer dan of de nylondraad en alle onderdelen stevig gemonteerd zijn. Neem contact op met uw HiKOKI dealer als u hulp nodig heeft.

2. Installatie (Afb. 16 en 18)

(1) Steek het fl enssamenstel in het motorhuis. Op dit moment bevindt de vleugel van de fl ens zich tegen de rand van de motorbehuizing. LIjn vervolgens de gaten van het fl enssamenstel en het motorhuis uit, en draai aan met de 4 mm inbussleutel om het fl enssamenstel stevig vast te zetten. (2) Schroef de nylon kop rechtstreeks op de van een schroefdraad voorziene houder op het motorhuis. De moer van de nylon kop draait naar links. Draai deze naar rechts om los te draaien of naar links om aan te draaien. LET OP Monteer de nylon kop correct en stevig, zoals beschreven in de gebruiksaanwijzing. Als hij niet goed stevig bevestigd is, kan hij losraken en verwondingen veroorzaken.

3. Lijnlengte instellen

Draai de nylon kop en tik er op als deze op de grond ligt. De nylon draad wordt ongeveer 30 mm naar buiten getrokken met één tik. (Afb. 19) U kunt de lijn ook met de hand naar buiten trekken. De motor moet zijn uitgeschakeld. 000BookCG36DA.indb77000BookCG36DA.indb77 2018/03/2615:29:452018/03/2615:29:4578 Nederlands Controleer of de lijn in stappen van 30 mm naar buiten komt door op de onderste knop te "tikken" en deze "te ontgrendelen" terwijl u het uiteinde van de lijn van de nylon kop trekt. (Afb. 20) ○ Juiste lengte van de nylon lijn De juiste lengte van de lijn bij het gebruik van het gereedschap is 90 – 110 mm. Trek de lijn ver genoeg uit.

4. Nylon lijn vervangen

(1) Maak 4 meter origineel nylon draad klaar zoals aangegeven in Afb. 17. (Code Nr. 335235). (2) Druk op de tegenover elkaar liggende tabs en verwijder het deksel van de behuizing. (Afb. 21) (3) Verwijder de spoel van de behuizing. (Afb. 22) ○ Als er nog nylon over is, haakt u de lijn in de groeven en verwijdert u de spoel. ○ Als de nylon lijn niet naar buiten komt terwijl er nog genoeg lijn over is, of als u de nylon lijn vervangt (code Nr. 335235), spoelt u de lijn met de volgende procedure op. (4) Maak ongeveer 150 mm nylon draad vrij aan beide uiteinden, vouw het middelste gedeelte en bevestig aan de haak op de spoel. Wikkel vervolgens de draad op de spoel in de richting aangegeven door de pijl, waarbij u erop let dat u de draad niet kruiselings legt (Afb. 23, 24). (5) Laat ongeveer 100 mm – 150 mm nylon draad ongewonden, haak de lijn vast in de stop en druk deze aan. (Afb. 25) OPMERKING Kruis de nylon lijn niet bij het vastzetten in de stop. (Afb. 26) (6) Lijn de stop en het draadgeleideroog uit en steek de knop door de behuizing. Maak de lijn van de stop los terwijl u de spoel losjes vasthoudt en steek de lijn door het draadgeleideroog. (Afb. 27) (7) Druk de tabs van de behuizing in de gaten van het deksel. (Afb. 28) WAARSCHUWING Controleer of de tabs stevig vast zitten. Het gereedschap gebruiken terwijl de onderdelen niet stevig tegen elkaar zijn geklikt, kan ongelukken of letsel door rondvliegende onderdelen veroorzaken. (8) Trek de lijn strak zodat er geen vrije ruimte over is en knip de lijn af zodat een lengte van 90 mm – 110 mm blijft uitsteken. (Afb. 29) GEBRUIK Maaien van gras WAARSCHUWING ○ Gebruik het gereedschap niet in het donker of bij ongunstige weersomstandigheden wanneer het zicht slecht is. ○ Gebruik het gereedschap ook niet wanneer het regent of nadat het juist heeft geregend. ○ Draag goed schoeisel om uitglijden te voorkomen dat tot gevolg kan hebben dat u uw evenwicht verlies en valt. ○ Gebruik het gereedschap niet op steile hellingen. Bij het maaien van gras op hellingen die niet al te steil zijn, van beneden naar boven werken. ○ Plaats uw rechterhand op het handvat en de linkerhand op het lushandvat en houd het stevig vast. ○ Wees voorzichtig de nylon kop niet te dicht bij uw voeten te brengen. ○ Tijdens het snijden de nylon kop niet boven uw knie optillen. ○ Gebruik het gereedschap niet op plaatsen waar de nylon kop in aanraking kan komen met stenen, bomen en andere obstakels. ○ Een nylon kop kan letsel toebrengen wanneer dit blijft doordraaien nadat de motor is stopgezet. Wanneer het gereedschap wordt uitgezet, moet u controleren of de nylon kop inderdaad helemaal gestopt is voor u het gereedschap neerzet. ○ Gebruik het gereedschap niet binnen 15 m van een andere persoon vandaan. Wanneer u met iemand anders werkt, een afstand aanhouden van meer dan 15 m.

1. Let bij het plaatsen van de batterij op de polariteit

2. Zet het gereedschap aan. (Afb. 30)

○ Druk op de aan-/uitknop op de behuizing, de stroom gaat aan en de stroomlamp op de behuizing of het handvat licht rood op. ○ Het voor een tweede keer drukken op de aan/uit-knop zal de stroom uitschakelen en de rode lamp op de behuizing of het handvat gaat uit. [Automatische uitschakeling] Wanneer het gereedschap is ingeschakeld, maar de hendel gedurende 1 minuut niet wordt gebruikt, wordt het gereedschap automatisch uitgeschakeld. Druk de aan/uit-knop een tweede maal in om het gereedschap weer in te schakelen. WAARSCHUWING Laat het gereedschap nooit achter wanneer dit ingeschakeld is. Dit kan ongelukken veroorzaken.

3. Bediening van de hendel en rem (Afb. 31)

Om te beginnen met het roteren van de nylonkop terwijl de stroom is ingeschakeld, trekt u aan de hendel terwijl u de vergrendelingshendel indrukt. Wanneer u de hendel loslaat, zal de rem voor 1 - 3 seconden ingeschakeld worden, waardoor de rotatie van de nylonkop stopt. Controleer of de rem normaal werkt voordat u het gereedschap gebruikt.

4. Snelheidsregelaar (Afb. 32)

Op de behuizing is een snelheidsregelaar waarmee u de draaisnelheid kunt instellen tussen 5800 - 7000 min

. Draai de regelaar naar rechts om de snelheid te verhogen en naar links om de snelheid te verlagen.

○ Pak het handvat aan de bovenkant vast, druk op de blokkeerhendel en trek aan de hendel om het ronddraaien van de snijkop te starten. (Afb. 33) ○ Laat de hendel los wanneer u klaar bent met maaien en zet de motor stop. ○ Plaats uw duim op het handvat en pak het handvat met de andere vingers vast. (Afb. 34) (Alleen CG36DA en CG36DTA) ○ Plaats uw duim op het lushandvat en pak het handvat met uw overige vingers vast. (Afb. 35) (Alleen CG36DA (L) en CG36DTA (L)) ○ Neem een houding aan waarbij u gemakkelijk kunt bewegen. [Grasmaaitechnieken] Zwaai de pijp niet heen en weer, echter gebruik de heupen om de nylon kop horizontaal van rechts naar links in een boog te bewegen terwijl u vooruit loopt en gebruik de linkerzijde van de nylon kop voor het maaien van gras. (Afb. 36) 000BookCG36DA.indb78000BookCG36DA.indb78 2018/03/2615:29:452018/03/2615:29:4579 Nederlands VOORZORGSMAATREGELEN BIJ GEBRUIK Continu gebruik Dit gereedschap is uitgerust met een beveiligingscircuit voor oververhitting dat de elektronische onderdelen die de oplaadbare accu regelen beschermt. Bij langdurig achtereen maaien loopt de temperatuur van het gereedschap op en zal uiteindelijk het beveiligingscircuit voor oververhitting in werking gesteld worden waardoor het gereedschap uitgeschakeld zal worden. Laat in dit geval het gereedschap gedurende enige tijd afkoelen. Wanneer de temperatuur is afgenomen, kan het gereedschap weer opnieuw gebruikt worden. Wanneer de oplaadbare accu tijdens langdurig gebruik verwisseld moet worden, het gereedschap gedurende ongeveer 15 minuten laten afkoelen. Overbelastingsbeveiliging Dit gereedschap is voorzien van een overbelastingsbeveiliging ter bescherming van de besturingselektronica. Bij een doorlopende overbelasting tijdens het trimmen (blokkeren van de nylon kop enz.) sluit de overbelastingsbeveiliging de motor af. Als dit gebeurt, moet u de motor uitschakelen en het probleem oplossen dat de overbelasting veroorzaakt. Het voedingslampje knoppert als de hendel wordt ingedrukt nadat de motor is gestopt (zie pagina 76, “OVER DE VOEDINGSLAMP”) De motor schakelt automatisch uit als het lampje langer dan 5 seconden knippert. Als dat gebeurt, moet u de oorzaak van de overbelasting opheff en en de motor weer inschakelen zodat u verder kunt werken. Dragen van het gereedschap (Afb. 37) LET OP ○ Verwijder de accumulator. ○ Draag het gereedschap met uw handen. ○ Wanneer de hoofdpijp wordt ingetrokken, moet u voorzichtig zijn met het spitse uiteinde en er op letten dat uw vingers niet klem komen te zitten. (Alleen CG36DTA en CG36DTA (L) ) Ontgrendel de blokkeerhendel en schuif de hoofdpijp in. Vergrendel de blokkeerhendel wanneer het uitsteeksel tegen de hoofdpijp stoot. Met deze procedure kunt u het gereedschap tot een compact formaat terugbrengen. De hoofdpijp kan tot iedere positie worden ingeschoven. Kies een geschikte lengte voor dragen en opbergen. (Alleen CG36DTA en CG36DTA (L) )

OVER HET USB-APPARAAT

○ Een USB-apparaat opladen via een stopcontact (Afb. 42-a) ○ Een USB-apparaat en accu opladen via een stopcontact (Afb. 42-b) ○ Een USB-apparaat opladen (Afb. 43) ○ Wanneer het opladen van het USB-apparaat is voltooid (Afb. 44)

ONDERHOUD EN INSPECTIE

LET OP Alvorens inspectie of onderhoud uit te voeren de accu verwijderen.

1. Controleren van de toestand van de nylon kop

De nylon kop moet regelmatig gecontroleerd worden. Als de nylon kop versleten of stuk is, kan deze gaan slippen of de effi ciënte werking van de motor verminderen en deze doen doorbranden. Vervang een versleten nylon kop door een nieuwe. LET OP Het is gevaarlijk als u een nylon kop gebruikt waarvan de punt versleten of afgebroken is. Vervang deze dus door een nieuwe.

2. Controleer de schroeven.

Loszittende schroeven zijn gevaarlijk. Inspecteer deze regelmatig en let er op dat ze goed vastzitten. LET OP Gebruik van dit elektrisch gereedschap met loszittende schroeven is uiterst gevaarlijk.

3. Inspectie van de koolborstels (Afb. 38)

In de motor zijn koolborstels gebruikt, die onderhevig zijn aan slijtage. Omdat een te ver versleten koolborstel kan leiden tot problemen met de motor, dient u de koolborstel te vervangen door een nieuwe wanneer deze tot aan of tot bij de „slijtagelimiet” versleten is. Bovendien moeten de koolborstels altijd schoon zijn en zich vrij in de borstelhouders kunnen bewegen. OPMERKING Verzeker u ervan dat u de HiKOKI koolborstel code no. 999016 gebruikt, wanneer u de koolborstel vervangt.

4. Het wisselen van de koolborstel

Neem de koolborstel uit door eerst de kap van de borstel te verwijderen en vervolgens een schroevendraaier of iets dergelijks in het uitsteeksel van de koolborstel te haken, zoals te zien is in Afb. 39. Bij het monteren van de koolborstel moet u de richting zo kiezen dat de nagel van de koolborstel (zie Afb. 40) overeenkomt met het contactgedeelte van de borstelbuis. Duw de koolborstel vervolgens naar binnen met uw vinger, zoals te zien is in Afb. 41. Doe vervolgens de kap van de borstel weer terug. LET OP ○ U moet echt de nagel van de koolborstel in het contactgedeelte van de borstelbuis passen. (U mag om het even welk van de twee meegeleverde nagels gebruiken.) ○ U moet hier goed op letten, want een eventuele fout hiermee kan resulteren in een vervorming van de nagel van de koolborstel en kan in een vroeg stadium problemen met de motor veroorzaken.

5. Inspectie van aansluitingen (gereedschap en accu)

Voer een controle uit om er zeker van te zijn dat er geen spaanders en stof zijn opgehoopt op de aansluitingen. Voer zo nu en dan voorafgaand aan, tijdens en na gebruik een controle uit. LET OP Verwijder alle spaanders of stof dat zich mogelijk heeft opgehoopt op de aansluitingen. Als u dit niet doet, kan dit leiden tot een storing.

6. Reiningen van de behuizing

Wanneer de graskantenmaaier vuil is, veegt u deze af met een zachte, droge doek of een doek bevochtigd met een zeepsopje. Gebruik geen vloeistoff en zoals verdunner of bezine om te voorkomen dat de afwerking beschadigd.

Bewaar de graskantenmaaier op een plaats met een temperatuur van minder dan 40°C en buiten het bereik van kinderen. OPMERKING Opbergen van lithium-ion batterijen Zorg dat de lithium-ion batterijen volledig zijn opgeladen voordat u deze opbergt. Langdurig opbergen (3 maanden of langer) van een accu die bijna leeg is kan resulteren in slechtere prestaties, een sterke afname van de gebruiksduur van de accu en ook is het mogelijk dat de accu niet meer opgeladen kan worden. Een sterke afname van de gebruiksduur van de batterijen kan soms wel weer verholpen worden door de batterijen herhaaldelijk van twee- tot vijfmaal op te laden en te gebruiken. 000BookCG36DA.indb79000BookCG36DA.indb79 2018/03/2615:29:452018/03/2615:29:4580 Nederlands Als de gebruiksduur van de batterijen zeer kort blijft nadat deze meerdere malen zijn opgeladen en gebruikt, zijn de batterijen versleten en dient u nieuwe batterijen aan te schaff en. LET OP Bij gebruik en onderhoud van elektrisch gereedschap dienen de in het land waar u zich bevindt geldende veiligheidsregelgeving en veiligheidsstandaarden stipt te worden opgevolgd.

SELECTEREN VAN ACCESSOIRES

De accessoires van deze machine staan vermeld op bladzijde 366. Belangrijke informatie voor batterijen van HiKOKI snoerloos elektrisch gereedschap Gebruik altijd een van onze voorgeschreven originele batterijen. Wij kunnen de veiligheid en prestatie van ons snoerloos elektrisch gereedschap niet garanderen bij gebruik van andere dan de voorgeschreven batterijen, of als de batterij gedemonteerd of gewijzigd is (zoals demontage of vervanging van batterijcellen of andere inwendige onderdelen). GARANTIE De garantie op het elektrisch gereedschap van HiKOKI is in overeenstemming met de wettelijke/landspecifi eke richtlijnen. Deze garantie dekt geen defecten of schade als gevolg van foutief gebruik, misbruik of normale slijtage. In geval van klachten verzoeken wij u het elektrisch gereedschap samen met het GARANTIECERTIFICAAT dat u achterin deze handleiding aantreft naar een erkend servicecentrum van HiKOKI te sturen. Indien door de gebruiker de machine wordt gedemonteerd vervalt de aanspraak op garantie. OPMERKING Op grond van het voortdurende research en ont wikkelingsprogramma van HiKOKI zijn veranderingen van de hierin genoemde technische opgaven voorbehouden. Informatie betreff ende luchtgeluid en trillingen De gemeten waarden zijn verkregen overeenkomstig EN50636-2-91 en voldoen aan de eisen van ISO 4871. Gemeten A-gewogen geluidsniveau: 85 dB (A). Gemeten A-gewogen geluidsdrukniveau: 76 dB (A). Onzekerheid K: 3 dB (A). Draag gehoorbescherming. Totale trillingswaarden (triax vector som) bepaald overeenkomstig EN50636-2-91. Trillingsemissiewaarde

De totale bepaalde trillingswaarde is gemeten in overeenstemming met een standaardtestmethode en is bruikbaar om meerdere gereedschappen met elkaar te vergelijken. U kunt dit ook als beoordeling vooraf aan de blootstelling gebruiken. WAARSCHUWING ○ De trillingsemissiewaarde tijdens het feitelijke gebruik van het elektrisch gereedschap kan afwijken van de opgegeven totale waarde afhankelijk van de manieren waarop het gereedschap wordt gebruikt. ○ Neem kennis van de veiligheidsmaatregelen voor de bescherming van de gebruiker die gebaseerd zijn op een schatting van blootstelling onder feitelijke gebruiksomstandigheden (rekening houdend met alle onderdelen van de gebruikscyclus, zoals de tijd dat het gereedschap is uitgeschakeld en wanneer dit onbelast draait inclusief de triggertijd). 000BookCG36DA.indb80000BookCG36DA.indb80 2018/03/2615:29:452018/03/2615:29:4581 Nederlands

OPLOSSEN VAN PROBLEMEN

Voer de inspecties in onderstaande tabel uit als het gereedschap niet normaal werkt. Als dit het probleem niet oplost, contact opnemen met uw dealer of het erkende HiKOKI onderhoudscentrum.

1. Elektrisch gereedschap

Probleem Mogelijke oorzaak Oplossing Werkt niet. De oplaadbare batterij is uitgeput. Laad de oplaadbare accu. De oplaadbare batterij is niet correct geplaatst. Verwijder de oplaadbare batterij uit de batterijhouder in het gereedschap en controleer op vreemde bestanddelen en verwijder deze. Controleer ook de batterij- elektroden op verontreiniging, aanwezigheid van water of andere vreemde bestanddelen. Gebruik voor het reinigen een wattenstaafje. Druk de oplaadbare batterij naar binnen totdat deze op zijn plaats klikt. Het gereedschap is niet ingeschakeld. Druk op de aan/uit-knop op de behuizing om het gereedschap te starten. Dit gereedschap is uitgerust met een automatische uitschakelfunctie. Het gereedschap wordt automatisch uitgeschakeld als gedurende de periode van één minuut na het inschakelen door niemand aan de hendel wordt getrokken. Druk de aan/uit-knop een tweede maal in om het gereedschap weer in te schakelen. Wanneer de aan/uit-knop een tweede maal wordt ingedrukt wordt het gereedschap uitgeschakeld. De hoofdpijp is niet volledig uitgetrokken. (Het rode lampje knippert snel.) (Alleen CG36DTA en CG36DTA (L)) Om ongelukken als gevolg van een foutieve werking te voorkomen, is het gereedschap zo ontworpen dat de motor niet draait tenzij de hoofdpijp volledig is uitgetrokken. Trek de hoofdpijp uit totdat deze vastklikt. De vergrendelhendel werd niet ingedrukt toen de hendel naar achteren werd getrokken. Om ongelukken als gevolg van een verkeerde bediening te voorkomen, moet de vergrendelhendel ingedrukt worden terwijl de hendel naar achteren wordt getrokken om de motor te starten. Houd de handgreep aan de bovenkant vast en druk op de vergrendelhendel terwijl u aan het handgreep trekt. Het gereedschap trekt een grote hoeveelheid gras naar binnen dat klem komt te zitten tussen het deksel en de nylon kop, het gereedschap is overbelast. Dit is het eff ect van een functie die de oplaadbare accu beschermt door het uitschakelen van de motor wanneer het gereedschap aan een te grote belasting wordt blootgesteld. Schakel het gereedschap uit en verwijder de oorzaak van de overbelasting. Druk nogmaals op de aan/uit-knop om het gereedschap weer in te schakelen. De snelheid verandert niet. De capaciteit van de oplaadbare accu is laag. Laad de oplaadbare batterij. Gaat aan, maar stopt spoedig. De capaciteit van de oplaadbare accu is laag. Laad de oplaadbare batterij. De oplaadbare accu is oververhit. Stop met het gebruik van de oplaadbare batterij, verwijder deze uit het gereedschap en laat deze op een goed geventileerde plaats die niet is blootgesteld aan zonlicht afkoelen. De blokkeerhendel is niet vergrendeld, waardoor de hoofdpijp tijdens het werk korter kan worden. (Het rode lampje knippert snel.) (Alleen CG36DTA en CG36DTA (L)) Vergrendel de blokkeerhendel. Sterke trillingen. Het lushandvat is niet goed aan de hoofdpijp bevestigd. Zet dit goed vast. Het deksel is niet goed aan de hoofdpijp bevestigd. Zet dit goed vast. 000BookCG36DA.indb81000BookCG36DA.indb81 2018/03/2615:29:452018/03/2615:29:4582 Nederlands Probleem Mogelijke oorzaak Oplossing De rem treedt niet in werking binnen 1 - 3 seconden nadat de hendel is losgelaten. Dit kan als gevolg van een defect van het gereedschap. Neem contact op met de winkel waar u het gereedschap hebt gekocht of uw dichtstbijzijnde offi ciële HiKOKI servicecentrum. De accu kan niet worden geïnstalleerd Proberen om een andere dan de voor het gereedschap voorgeschreven accu te plaatsen. Installeer alstublieft een multivolt accu.

Probleem Mogelijke oorzaak Oplossing Het laadindicatielampje voor het opladen knippert snel in een paarse kleur, en het opladen van de batterij start niet. De batterij is niet volledig geplaatst. Voeg de batterij stevig in. Er zit vreemde materie in de batterijpolen of waar de batterij is bevestigd. Verwijder de vreemde materie. Het laadindicatielampje voor het opladen knippert snel in een rode kleur, en het opladen van de batterij start niet. De batterij is niet volledig geplaatst. Voeg de batterij stevig in. De batterij is oververhit. Als er niets aan gedaan wordt, zal de batterij automatisch beginnen met opladen als de temperatuur zakt, maar dit kan de levensduur van de batterij verminderen. Het wordt aanbevolen de batterij te laten afkoelen in een goed geventileerde, niet aan direct zonlicht blootgestelde, plaats voordat deze opgeladen wordt. Gebruikstijd batterij is kort, zelfs wanneer de batterij volledig is opgeladen. De levensduur van de batterij is uitgeput. Vervang de batterij door een nieuwe. De batterij vergt een lange tijd om op te laden. De temperatuur van de batterij, de lader of de omringende omgeving is extreem laag. Laad de batterij binnenshuis of in een andere warmere omgeving. De ventilatieopeningen zijn geblokkeerd waardoor de interne componenten oververhit raken. Vermijd het blokkeren van de ventilatieopeningen. De koelventilator draait niet. Neem contact op met een door HiKOKI erkend servicecentrum voor reparatie. Het USB aan/uit-lampje is uitgeschakeld en het USB-apparaat is gestopt met opladen. De capaciteit van de batterij is laag geworden. Vervang de batterij door één met resterende capaciteit. Steek de stekker van de oplader in een stopcontact. USB aan/uit-lampje schakelt niet uit zelfs al is het USB-apparaat klaar met opladen. Het USB aan/uit-lampje licht groen op om aan te geven dat USB opladen mogelijk is. Dit duidt niet op een storing. Het is onduidelijk wat de laadstatus van een USB- apparaat is en of het opladen voltooid is. Het USB aan/uit-lampje schakelt niet uit zelfs niet wanneer het opladen voltooid is. Onderzoek het USB-apparaat dat wordt opgeladen om de oplaadstatus te bevestigen. Het opladen van een USB-apparaat pauzeert halverwege. De oplader was aangesloten op een stopcontact terwijl het USB-apparaat opgeladen werd met behulp van de batterij als voedingsbron. Dit duidt niet op een storing. De oplader pauzeert USB opladen voor ongeveer 5 seconden wanneer deze onderscheid maakt tussen de voedingsbronnen. Een batterij werd in de oplader geplaatst terwijl het USB-apparaat opgeladen werd met behulp van een stopcontact als voedingsbron. Het opladen van het USB-apparaat pauzeert halverwege wanneer de batterij en het USB- apparaat tegelijkertijd opgeladen worden. De batterij is volledig opgeladen. Dit duidt niet op een storing. De oplader pauzeert met het opladen van USB voor ongeveer 5 seconden terwijl hij controleert of de batterij het opladen succesvol heeft voltooid. Het opladen van het USB-apparaat start niet wanneer de batterij en het USB-apparaat tegelijkertijd opgeladen worden. De resterende batterijcapaciteit is extreem laag. Dit duidt niet op een storing. Wanneer de batterijcapaciteit een bepaald niveau heeft bereikt, zal het opladen van USB automatisch beginnen. 000BookCG36DA.indb82000BookCG36DA.indb82 2018/03/2615:29:452018/03/2615:29:4583 Español Utilice calzado antideslizante y resistente. Puede producirse una sacudida de la cuchilla si al encontrarse en movimiento ésta entra en contacto con un objeto sólido en la zona crítica. Puede producirse una reacción peligrosa que sacuda violentamente el aparato y al usuario. Esta reacción se conoce como sacudida de la cuchilla. Como consecuencia, el usuario podría perder el control de la unidad y provocarse lesiones graves e incluso mortales. Existen más probabilidades de que se produzcan sacudidas de la cuchilla en zonas en las que es dífi cil ver el material que se está cortando. Botón de alimentación ¿QUÉ ES QUÉ? (Fig. 1) A: Palanca: Gatillo para activar la unidad. B: Palanca de bloqueo: Palanca que evita que el gatillo se ponga en marcha accidentalmente. C: Motor: Motor con forma de disco a batería. D: Cubierta: Protege al operador de los escombros que salen despedidos. E: Batería: Fuente energética para operar la unidad. F: Botón de alimentación: Botón para encender y apagar la unidad. G: Selector de velocidad: Selector para ajustar la velocidad del motor. H: Asidero derecho: Asidero con palanca ubicado a la derecha de la unidad. I: Asidero izquierdo: Asidero ubicado a la izquierda de la unidad. J: Accesorio del asidero: Fija el asidero a la unidad. K: Colgador: Se utiliza para colocar una correa para hombro o una correa para colgar. L: Palanca de fi jación M: Asa del arco N: Correa para colgar: Arnés con mecanismo de liberación para usar en combinación con la batería. O: Cargador: Para cargar la batería.

Wij verklaren onder onze eigen verantwoordelijkheid dat Snoerloze graskantenmaaier, geïdentifi ceerd door het type en de specifi eke identifi catiecode*1), voldoet aan alle relevante bepalingen van de richtlijnen*2) en normen*3). Technische documentatie bij*4) – zie onder. De Europese Normen Manager bij de vertegenwoordiging in Europa is gemachtigd om het technisch dossier samen te stellen. 2000/14/EC

• Gemeten geluidsdruk: 85 dB

• Gegarandeerde geluidsdruk: 88 dB Deze verklaring is van toepassing op producten voorzien van de CE-markeringen. Deutsch Español
