Producttype	Grastrimmer / Accu bosmaaier
Merk	HiKOKI
Model	CG36DC / CG36DC(L)
Nominale spanning	36 V (Multi-volt accu)
Nullasttoerental	Vermogenstand: 6000 min-1; Normaalstand: 5000 min-1; Eco-stand: 3500 min-1
Snijdiameter (nylondraadkop)	440 mm
Snijdiameter (mes)	255 mm
Diameter nylondraad	2,0 mm (max. 2,7 mm)
Gewicht (met accu en accessoires)	CG36DC: 5,8 kg; CG36DC(L): 5,2 kg
Compatibele accu	Multi-volt, model BSL36B18X (apart verkrijgbaar)
Accucapaciteit	4,0 / 8,0 Ah (36 / 18 V)
Steeltype	Recht
Belangrijkste functies	3 snelheidsstanden (Vermogen, Normaal, Eco), automatische rem, automatische uitschakeling na 1 minuut zonder gebruik
Veiligheid	Vergrendelingshendel, mesbeschermer, beschermverlenging, meskap, anti- terugslagapparaat
Geluidsniveau (LwA)	Nylonkop: 99 dB(A); Mes: 95 dB(A) (voor CG36DC)
Trillingsniveau (ahw)	Nylonkop: 2,9 m/s²; Mes: 2,5 m/s² (voor CG36DC)
Onderhoud	Controle van het vetniveau in de tandwielkast om de 50 uur; regelmatig reinigen van de contacten en de buitenkant
Meegeleverde accessoires	Schouderband, dopsleutel, inbussleutel, meskap, gebruiksaanwijzing

Veelgestelde vragen - CG36DC HiKOKI

Welke accutypes zijn compatibel met de HiKOKI CG36DC?

De CG36DC gebruikt uitsluitend Multi-volt-accu's van de serie BSL36B18X (36/18 V, 4,0/8,0 Ah). Bestaande accu's (BSL3660, BSL3626, enz.) zijn niet compatibel.

Hoe start en stop ik het gereedschap?

Druk op de aan/uit-schakelaar om het gereedschap in te schakelen. Druk vervolgens op de vergrendelingshendel en trek de hendel om het accessoire te laten draaien. Laat de hendel los om te stoppen; de rem wordt binnen 1 tot 3 seconden geactiveerd. Het gereedschap schakelt na een minuut inactiviteit automatisch uit.

Hoe stel ik de snijsnelheid in?

Gebruik de modusschakelaar op de handgreep om te schakelen tussen de drie standen: Vermogen (6000 tpm), Normaal (5000 tpm) en Eco (3500 tpm). De instelling blijft na uitschakeling behouden.

Hoe vervang ik de nylondraad van de semi-automatische kop?

1. Verwijder het frame door op de vergrendelingslipjes te drukken. 2. Haal de spoel eruit en gooi de oude draad weg. 3. Lijn de draadgeleider en de groef van de spoel uit. 4. Steek de nieuwe draad (2,0 mm aanbevolen) en wikkel deze volgens de pijlen. 5. Monteer de kap tot deze vastklikt. De draadlengte moet 110 tot 140 mm per kant zijn.

Wat moet ik doen als het gereedschap niet start?

Controleer of de accu goed is geplaatst en opgeladen. Als de accu oververhit is, laat deze dan afkoelen. Zorg ervoor dat u op de aan/uit-schakelaar hebt gedrukt. Als het gereedschap na inactiviteit automatisch is uitgeschakeld, druk dan opnieuw op de schakelaar.

Hoe onderhoud ik de tandwielkast?

Draai om de 50 gebruiksuren de zijkap los om het vetniveau te controleren. Als er niet voldoende vet zichtbaar is in het gat, vul de tandwielkast dan voor 3/4 met universeel lithiumvet (apart verkrijgbaar).
Zorg ervoor dat de tandwielkast is afgekoeld voordat u ingrijpt.

Het gereedschap stopt abrupt en het lampje knippert, wat moet ik doen?

Als het lampje langzaam knippert (0,5 s), is het gereedschap in thermische beveiliging: laat het afkoelen. Als het snel knippert (0,1 s), is er overbelasting: schakel de stroom uit, verwijder de accu, verhelp de oorzaak van de overbelasting (verwarde vegetatie, te grote snijdiepte) en start opnieuw.

Hoe installeer ik de schouderband?

Plaats de schouderband over de schouder, haal deze door de haak van het gereedschap en stel de lengte in. Om het gereedschap los te maken, ondersteun de hoofdsteel met één hand en trek de band met de andere hand los van de houder. Controleer of het snelontgrendelingsmechanisme correct werkt vóór gebruik.

Wat zijn de aanbevolen veiligheidsafstanden?

Houd een afstand van minimaal 15 meter tussen het gereedschap en andere personen of dieren. Werk nooit in de regen, bij slecht weer of op te steile hellingen. Draag altijd beschermende uitrusting: een veiligheidsbril, gehoorbescherming, handschoenen, antislip schoenen en een lange broek.

Hoe vervang ik het snijmes?

Verwijder eerst de accu. Blokkeer de meshouder met de borgpen. Draai de centrale moer los (linkse schroefdraad: met de klok mee om los te maken). Vervang het mes volgens de draairichting. Draai de moer vast met de dopsleutel. Gebruik alleen originele HiKOKI-messen met een bevestigingsgat van 25,4 mm.

GEBRUIKSAANWIJZING CG36DC HiKOKI

Hieronder staan symbolen afgebeeld die van toepassing zijn op deze machine. U moet de betekenis hiervan begrijpen voor u de machine gaat gebruiken.

	CG36DC / CG36DC(L):Snoerloze graskantenmaaier / Snoerloze borstelfrees
	Om het risico op verwondingen te verminderen, moet de gebruiker de instructiehandleiding lezen.
	Alleen voor EU-landenGeef elektrisch gereedschap niet met het huisvuil mee!Volgens de Europese richtlijn 2012/19/EU inzake oude elektrische en elektronische apparaten en de toepassing daarvan binnen de nationale wetgeving, dient gebruikt elektrisch gereedschap gescheiden te worden ingezameld en te worden afgevoerd naar een recyclebedrijf dat voldoet aan de geldende milieu-eisen.
	Koppel de accu los voor onderhoud
	Draag altijd oogbescherming.
	Draag altijd gehoorbescherming.
	Gebruik een elektrisch gereedschap niet in de regen of in een erg vochtige omgeving en laat het ook niet buiten liggen wanneer het regent.
	Pas op voor weggeslingerde voorwerpen
	De afstand tussen de machine en omstanders moet ten minste 15 m (50 ft) zijn
	Draag hoofdbescherming
	Draag handbescherming
	Draag anti-slipschoeisel
	Let op de stuwkracht van het mes
	Lees alle waarschuwingen en aanwijzingen in deze gebruiksaanwijzing en op de machine zelf, zorg ervoor dat u ze begrijpt en volg ze stipt op.
	Geeft de maximale assnelheid aan. Gebruik geen snijgereedschap met een lagere assnelheid dan de aangegeven snelheid (rpm).

	Geeft de plaats van de handgreep aan. Pijlen, die de limieten voor de handgreep aangeven.
	Gelijkstroom
	Opgegeven voltage
	Onbelast toerental
	AAN zetten
	UIT zetten
	Ecomodus
	Normalemodus
	Powermodus
	Beveiligingsfunctie wordt geactiveerd
	Aan/uit-schakelaar
	Modusschakelaar

Accu

	LED-lampjes;De resterende accucapaciteit is meer dan 75%.
	LED-lampjes;De resterende accucapaciteit is 50–75%.
	LED-lampjes;De resterende accucapaciteit is 25–50%.
	LED-lampjes;De resterende accucapaciteit is minder dan 25%.
	Knippert;De resterende accucapaciteit is nagenoeg uitgeput. Laad de accu zo spoedig mogelijk opnieuw op.
	Knippert;Uitgangsvermogen onderbroken wegens hoge temperatuur. Verwijder de accu uit het gereedschap en laat de accu volledig afkoelen.
	Knippert;Uitgangsvermogen onderbroken vanwege storing of uitval. De accu kan de oorzaak van het probleem zijn, dus neemt u contact op met uw dealer.

WAT IS WAT?

De namen van onderdelen in de onderstaande lijst komen overeen met Afb. 1.

Nederlands

A: Hendel: Startschakelaar voor het activeren van de machine.
B: Vergrendelhendel: Hendel om per ongeluk bedienen van de startschakelaar te voorkomen.
C: Motor: Accu-aangedreven motor.
D: Bescherming: Beschermt de gebruiker tegen rondvliegend vuil.
E: Accu (los verkrijgbaar): Voedingsbron voor de machine.
F: Aan/uit-schakelaar: Schakelaar voor het in- of uitschakelen van de voeding van het apparaat.
G: Modusschakelaar: Schakelaar voor het aanpassen van het toerental van de motor.
H: Handvatstang rechts: Handvat met hendel aan de rechterkant van de machine.
I: Handvatstang links: Handvat aan de linkerkant van de machine.
J: Verbindingsbeugel: Bevestigt de handvaten aan het apparaat.
K: Hanger: Wordt gebruikt voor het bevestigen van de schoudergordel aan het apparaat.
L: Lushandvat
M: Snijuitrusting (Nylon kop/blad)
N: Beschermingsuitbreiding
O: Schoudergordel: Harnas met ontgrendelmechanisme. (voor CG36DC)
P: Schoudergordel: Harnas met ontgrendelmechanisme. (voor CG36DC(L))
Q: Combi-buissleutel
R: Steeksleutel
S: Mesbescherming
T: Gebruiksaanwijzing

Let in het bijzonder op aanwijzingen die beginnen met de volgende woorden:

WAARSCHUWING

Geeft aan dat er een verhoogd risico bestaat op ernstig persoonlijk letsel of zelfs de dood als de aanwijzingen niet worden opgevolgd.

LET OP

Geeft aan dat er risico bestaat op persoonlijk letsel of zaakschade als de aanwijzingen niet worden opgevolgd.

OPMERKING

Nuttige informatie voor correct functioneren en gebruik van de machine.

ALGEMENE VEILIGHEIDSWAARSCHUWINGEN VOOR ELEKTRISCH GEREEDSCHAP

WAARSCHUWING

Lees alle veiligheidswaarschuwingen, instructies, illustraties en specificaties die met dit elektrisch gereedschap worden meegeleverd.

Niet opvolgen van de waarschuwingen en instructies kan resulteren in een elektrische schok, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en aanwijzingen voor eventuele naslag in de toekomst.

De term „elektrisch gereedschap” heeft zowel betrekking op elektrisch gereedschap dat via de netvoeding van stroom wordt voorzien als gereedschap dat via een accu (snoerloos) van stroom wordt voorzien.

1) Veiligheid van de werkplek
a) Zorg voor een schone en goed verlichte werkplek.
Een rommelige of donkere werkplek verhoogt de kans op ongelukken.
b) Gebruik het elektrisch gereedschap niet in een omgeving met ontvlambare of explosieve vloeistoffen, gassen of stof.
Elektrisch gereedschap kan vonken afgeven. Deze vonkjes kunnen stofdeeltjes of gassen doen ontbranden.
c) Houd kinderen en andere omstanders tijdens het gebruik van elektrisch gereedschap uit de buurt.
Afleidingen kunnen gevaarlijk zijn.

2) Elektrische veiligheid

a) De stekker van het elektrisch gereedschap moet geschikt zijn voor aansluiting op het stopcontact. De stekker mag op geen enkele manier gemodificeerd worden. Gebruik geen verloopstekker met geaard elektrisch gereedschap.

Deugdelijke stekkers en geschikte stopcontacten verminderen het risico op een elektrische schok.

b) Vermijd lichamelijk contact met geaarde oppervlakken zoals leidingen, radiatoren, fornuizen en koelkasten.

Wanneer uw lichaam geaard is, loopt u een groter risico op een elektrische schok.

c) Stel het elektrisch gereedschap niet bloot aan regen of vochtige omstandigheden.

Het risico op een elektrische schok wordt vergroot wanneer er water in het elektrische gereedschap terechtkomt.

d) Behandel het snoer voorzichtig. Gebruik het snoer niet om het elektrisch gereedschap aan te dragen of mee te slepen en gebruik het snoer niet om de stekker uit het stopcontact te trekken. Houd het snoer uit de buurt van warmtebronnen, olie, scherpe randen of bewegende onderdelen.

Een beschadigd of verward snoer verhoogt het risico op een elektrische schok.

e) Gebruik buitenshuis een verlengsnoer dat specifiek geschikt is voor het gebruik buiten.

Het gebruik van een snoer dat specifiek geschikt is voor gebruik buitenshuis vermindert het risico op een elektrische schok.

f) Als het elektrisch gereedschap in een vochtige omgeving gebruikt moet worden, dient een voeding met aardlekschakelaar te worden gebruikt.

Gebruik van een aardlekschakelaar vermindert de kans op een elektrische schok.

3) Persoonlijke veiligheid

a) Blijf waakzaam, let voortdurend op uw werk en gebruik uw gezond verstand wanneer u elektrisch gereedschap gebruikt. Gebruik geen elektrisch gereedschap wanneer u moe bent of onder invloed van drugs, alcohol of medicijnen. Eén moment van onoplettendheid kan in ernstig lichamelijk letsel resulteren.

b) Gebruik persoonlijke beschermingsmiddelen. Draag altijd oogbescherming.

Beschermingsmiddelen zoals een stofmasker, anti- slip veiligheidsschoenen, een helm of gehoorbescherming, gebruikt voor gepaste omstandigheden, verminderen het risico op lichamelijk letsel.

c) Voorkom dat het gereedschap per ongeluk kan starten. Controleer of de schakelaar in de uitstand staat voordat u de voeding en/of de accu aansluit, het gereedschap oppakt of gaat dragen.

Zorg ervoor dat u tijdens het verplaatsen van het elektrisch gereedschap uw vingers uit de buurt van de schakelaar houdt en sluit de stroombron niet aan terwijl de schakelaar op aan staat om ongelukken te vermijden.

d) Verwijder sleutels en moersleutels uit het gereedschap voordat u het elektrisch gereedschap aanzet.

Een (moer-)sleutel die op een bewegend onderdeel van het elektrisch gereedschap bevestigd is kan in lichamelijk letsel resulteren.

e) Reik niet te ver. Zorg ervoor dat u te allen tijde stevig staat en uw evenwicht behoudt.

Op deze manier heeft u tijdens een onverwachte situatie meer controle over het elektrisch gereedschap.

f) Draag geschikte kleding. Draag geen loszittende kleding of sieraden. Houdt uw kleding en haar uit de buurt van bewegende onderdelen.

Loszittende kleding, sieraden en lang haar kunnen in de bewegende onderdelen verstrikt raken.

g) Indien het elektrisch gereedschap van een aansluiting voor stofafzuiging is voorzien, dan dient u ervoor te zorgen dat de stofafzuiging aangesloten en op de juiste manier gebruikt wordt.

Het gebruik van stofafzuiging vermindert eventuele stofgerelateerde risico's.

h) Laat bekendheid opgedaan bij veelvuldig gebruik van gereedschap u niet zelfgenoegzaam worden waardoor u veiligheidsprincipes van het gereedschap negeert.

Een onzorgvuldige actie kan ernstig letsel veroorzaken binnen een fractie van een seconde.

4) Bediening en onderhoud van elektrisch gereedschap

a) Het elektrisch gereedschap mag niet geforceerd worden. Gebruik het juiste gereedschap voor het karwei.

U kunt de klus beter en veiliger uitvoeren wanneer u het juiste elektrische gereedschap gebruikt.

b) Gebruik het elektrisch gereedschap niet als de schakelaar niet goed werkt.

Elektrisch gereedschap dat niet via de schakelaar bediend kan worden is gevaarlijk en moet onmiddellijk gerepareerd worden.

c) Haal de stekker uit het stopcontact en/of verwijder de accu, als deze losgemaakt kan worden, van het elektrische gereedschap voordat u afstellingen verricht, accessoires verwisselt of voordat u het elektrische gereedschap opbergt.

Dergelijke preventieve veiligheidsmaatregelen verminderen het risico dat het elektrisch gereedschap per ongeluk opstart.

d) Berg elektrisch gereedschap buiten het bereik van kinderen op en sta niet toe dat personen die niet bekend zijn met het juiste gebruik van het gereedschap of deze voorschriften dit elektrisch gereedschap gebruiken.

Eletrisch gereedschap is gevaarlijk in onbevoegde handen.

e) Verzorg het elektrische gereedschap en accessoires. Controleer het gereedschap op een foutieve uitlijning, vastgelopen of defecte bewegende onderdelen en andere problemen die van invloed kunnen zijn op de juiste werking van het gereedschap. Indien het gereedschap defect of beschadigd is moet het gerepareerd worden voordat u het gereedschap opnieuw gebruikt.

Slecht onderhouden elektrisch gereedschap is verantwoordelijk voor een groot aantal doe-het-zelf ongelukken.

f) Houd snijwerktuigen scherp en schoon.

Goed onderhouden snijwerktuigen met scherpe snijranden lopen minder snel vast en zijn gemakkelijker in het gebruik.

g) Elektrisch gereedschap, toebehoren, bits enz. moeten in overeenstemming met deze instructies worden gebruikt, waarbij de werkomstandigheden en het werk dat gedaan moet worden in overweging moeten worden genomen.

Gebruik van het elektrisch gereedschap voor andere doeleinden dan waarvoor het is bedoeld, kan resulteren in een gevaarlijke situatie.

h) Houd de handvat- en greepoppervlakken droog, schoon en vrij van olie en vet.

Glibberige handvat- en greepoppervlakken zorgen voor onveilig gebruik en onveilige bediening van het gereedschap in onverwachte situaties.

5) Gebruik en onderhoud van de accu

a) Herlaad alleen met de lader die door de fabrikant wordt gespecificeerd.

Een lader die geschikt is voor één bepaald type accu kan brandgevaar veroorzaken bij gebruik met een andere accu.

b) Gebruik elektrisch gereedschap alleen met de specifiek daarvoor bestemde accu's.

Het gebruik van andere accu's kan letsel of brand veroorzaken.

c) Wanneer de accu niet in gebruik is, moet u deze uit de buurt houden van andere metalen voorwerpen zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die de contacten zouden kortsluiten.

Kortsluiten van de accucontacten kan brandwonden of brand veroorzaken.

d) Bij een verkeerd gebruik kan er vloeistof uit de accu lekken; vermijd elk contact daarmee. Als u dit onverhoopt toch aanraakt, moet u goed met water spoelen. Indien de vloeistof in contact komt met de ogen, moet u ook onmiddellijk medische hulp inroepen.

Vloeistof die uit de accu lekt kan irritatie en brandwonden veroorzaken.

e) Gebruik geen accu of gereedschappen die zijn beschadigd of aangepast.

Beschadigde of aangepaste accu's kunnen onvoorspelbaar gedrag vertonen, wat brand, explosie of risico op letsel veroorzaakt.

f) Stel een accu of gereedschap niet bloot aan vuur of excessief hoge temperaturen.

Blootstelling aan vuur of temperaturen boven de 130°C kan een explosie veroorzaken.

g) Volg alle instructies voor het opladen en laad de accu of het gereedschap niet op buiten het temperatuurbereik dat in de gebruikershandleiding wordt voorgeschreven.

Önjuist opladen of bij temperaturen buiten het voorgeschreven bereik kan de accu beschadigen en het risico op brand verhogen.

Nederlands

6) Onderhoud

a) Het gereedschap mag uitsluitend door bevoegd onderhoudspersoneel worden onderhouden en er mag daarbij uitsluitend gebruik gemaakt worden van identieke vervangingsonderdelen. Hierdoor kunt u er op rekenen dat het elektrisch gereedschap veilig blijft.
b) Probeer beschadigde accu's nooit te repareren. Onderhoud aan accu's dient alleen te worden uitgevoerd door de fabrikant of erkend onderhoudspersoneel.

VOORZORGSMAATREGELEN

Houd kinderen en kwetsbare personen op een afstand.

Het gereedschap moet na gebruik buiten het bereik van kinderen en andere kwetsbare personen worden opgeborgen.

VEILIGHEIDSWAARSCHUWINGEN SNOERLOZE GRASKANTENMAAIER / SNOERLOZE BORSTELFREES

a) Gebruik de machine niet tijdens slechte weersomstandigheden, in het bijzonder wanneer er een risico van blikseminslag bestaat. Dit vermindert het risico op blikseminslag.
b) Inspecteer het gebied waar de machine gebruikt gaat worden grondig op wilde dieren. Wilde dieren kunnen letsel oplopen door de machine tijdens gebruik.
c) Inspecteer het gebied waar de machine gebruikt gaat worden grondig en verwijder alle stenen, stokken, draden, botten en andere vreemde voorwerpen. Weggeslingerde voorwerpen kunnen leiden tot persoonlijk letsel.
d) Controleer voor het gebruik van de machine altijd visueel of de snijder of het mes en de snijder of meshouder niet beschadigd zijn. Beschadigde onderdelen verhogen het risico op letsel.
e) Volg de instructies voor het wisselen van accessoires. Door verkeerd aangedraaide bevestigingsmoeren of bouten van het mes kan het mes beschadigd raken of kan het losraken.
f) De nominale rotatiesnelheid van het mes moet ten minste gelijk zijn aan de maximale rotatiesnelheid die op de machine staat aangegeven. Messen die sneller draaien dan hun nominale rotatiesnelheid kunnen kapot draaien en uit elkaar vliegen.
g) Draag oog-, gehoor-, hoofd- en handbescherming. Een geschikte beschermende uitrusting vermindert persoonlijk letsel door rondvliegend puin of onbedoeld contact met de snijlijn of het mes.
h) Draag altijd veiligheidsschoenen met antislip tijdens het bedienen van de machine. Bedien de machine niet op blote voeten of met open sandalen. Dit vermindert de kans op letsel aan de voeten door contact met de bewegende snijders of lijnen.
i) Draag tijdens het bedienen van de machine altijd veiligheidsschoenen. Bedien de machine niet op blote voeten of met open sandalen. Dit vermindert de kans op letsel aan de voeten door contact met een bewegende snijder, lijn of mes.
j) Draag tijdens het bedienen van de machine altijd een lange broek.

Blootgestelde huid verhoogt de kans op letsel door weggeslingerde voorwerpen.

k) Houd omstanders tijdens het bedienen van de machine uit de buurt. Weggeslingerd puin kan leiden tot ernstig persoonlijk letsel.

I) Gebruik altijd twee handen bij het bedienen van de machine. Houd de machine met beide handen vast om te voorkomen dat u de controle over de machine verliest. (Afb. 2)

m) Houd de machine alleen vast aan de geïsoleerde handgrepen, omdat de snijlijn of het mes in contact kunnen komen met verborgen bedrading. Snijlijnen of messen die in contact komen met een draad waar stroom op staat kunnen ervoor zorgen dat blootliggende metalen onderdelen van de machine ook onder stroom komen te staan en de gebruiker een elektrische schok geven.

n) Zorg altijd dat u stevig staat en bedien de machine alleen wanneer u op de grond staat. Gladde of onstabiele oppervlakken kunnen leiden tot verlies van evenwicht of controle over de machine.

o) Bedien de machine niet op zeer steile hellingen. Dit vermindert het risico op verlies van controle, uitglijden en vallen, wat kan leiden tot persoonlijk letsel.

p) Bij het werken op hellingen moet u er altijd voor zorgen dat u stevig staat, dwars over de hellingen werkt, nooit omhoog of omlaag werkt en wees zeer voorzichtig bij het veranderen van richting. Dit vermindert het risico op verlies van controle, uitglijden en vallen, wat kan leiden tot persoonlijk letsel.

q) Houd alle lichaamsdelen uit de buurt van de snijder, de lijn of het mes wanneer de machine in werking is. Voordat u de machine start, moet u ervoor zorgen dat de snijder, de lijn of het mes nergens mee in contact komt. Een moment van onoplettendheid bij het bedienen van de machine kan leiden tot letsel bij uzelf of anderen.

r) Bedien de machine niet boven de heuphoogte. Hierdoor wordt onbedoeld contact met de snijder of het mes voorkomen en kunt u de machine beter onder controle houden in onverwachte situaties.

s) Let bij het maaien van onder spanning staande struiken of jonge boompjes op terugvering. Wanneer de spanning in de houtvezels vrijkomt, kan de struik of het jonge boompje tegen u slaan en/of de machine zelf raken waardoor u de controle verliest.

t) Wees voorzichtig wanneer u struiken of jonge boompjes zaagt.

Het zachte materiaal kan in het mes vast komen te zitten en naar u toe gezwiept worden of u uit balans brengen.

u) Behoud de controle over de machine en raak snijders, lijnen of messen en andere gevaarlijke bewegende onderdelen niet aan terwijl deze nog in beweging zijn. Dit vermindert de kans op letsel door bewegende onderdelen.

v) Zorg er bij het verwijderen van het vastgelopen materiaal of het onderhoud van de machine voor dat de schakelaar is uitgeschakeld en de accu is verwijderd. Het onverwacht starten van de machine tijdens het verwijderen van vastgelopen materiaal of onderhoud kan leiden tot ernstig lichamelijk letsel.

w) Draag de machine terwijl deze uitgeschakeld is en uit de buurt van uw lichaam. Een juiste behandeling van de machine vermindert de kans op abusievelijk contact met een bewegende snijder, lijn of mes.

x) Monteer bij het transporteren of opbergen van de machine altijd de afdekking op de metalen messen.

Een juiste behandeling van de machine vermindert de kans op abusievelijk contact met het mes.

y) Gebruik alleen vervangende snijders, lijnen, snijkoppen en messen die door de fabrikant zijn gespecificeerd.

Onjuiste vervangende onderdelen kunnen het risico op breuk en letsel verhogen.

OORZAKEN EN GERELATEERDE WAARSCHUWINGEN VOOR MESSLINGERING

Messlingering is een plotselinge zijwaartse, voorwaartse of achterwaartse beweging van de machine, die kan optreden als het mes vastloopt of blijft haken aan een voorwerp zoals een jong boompje of een boomstronk. Deze kan krachtig genoeg zijn om ervoor te zorgen dat de machine en/of de bediener in elke richting wordt geslingerd en mogelijk de controle over de machine verliest.

Messlingering en de bijbehorende gevaren kunnen worden voorkomen door het nemen van de juiste voorzorgsmaatregelen zoals hieronder aangegeven.

1. Houd de machine stevig met beide handen vast en houd uw armen zo dat u een eventuele messlingering kunt opvangen. Plaats uw lichaam naar de linkerzijde van de machine.

Messlingering kan het risico op letsel door het onverwachts bewegen van de machine verhogen. U kunt de messlingering beheersen indien de juiste voorzorgsmaatregelen worden genomen.

1. Als het mes vastloopt of wanneer u om een andere reden halverwege stopt met maaien, dient u de machine uit te schakelen en de machine stil te houden tot het mes volledig tot stilstand is gekomen. Terwijl het mes vastloopt, mag u nooit proberen om de machine uit het materiaal te verwijderen of de machine naar achteren te trekken terwijl het mes in beweging is, anders kan er messlingering optreden.

Kijk waarom het mes is vastgelopen en neem de belemmeringen indien nodig weg.

1. Gebruik geen botte of beschadigde messen.

Botte of beschadigde messen verhogen het risico op vastlopen of vastgrijpen aan een voorwerp, wat kan leiden tot messlingering.

1. Houd altijd goed zicht op het materiaal dat wordt gezaagd.

Messlingering komt meestal voor op plaatsen waar het te snijden materiaal moeilijk te zien is.

1. Als u tijdens het bedienen van de machine door een andere persoon wordt benaderd, schakelt u de machine uit.

Er bestaat een verhoogd risico op verwonding van andere personen die door het bewegende mes worden geraakt in het geval van messlingering.

AANVULLENDE VEILIGHEIDSWAARSCHUWINGEN

BELANGRIJK

VOOR GEBRUIK ZORGVULDIG LEZEN

BEWAREN VOOR TOEKOMSTIGE NASLAG

Veilige gebruiksmethoden

● Oefening

1. Lees de instructies aandachtig door. Maak u vertrouwd met de bediening en het correct gebruik van de machine.

2. Laat nooit personen die niet vertrouwd zijn met deze instructies of kinderen gebruik maken van het apparaat. Plaatselijke bepalingen kunnen beperkingen opleggen aan de leeftijd van de gebruiker.

3. Houd er rekening mee dat de operator of gebruiker verantwoordelijk is voor ongevallen of risico's die zich voordoen ten aanzien van andere personen of hun eigendom.

● Voorbereiding

1. Controleer voor gebruik het stroom- en verlengsnoer op tekenen van beschadiging of veroudering. Als het snoer beschadigd raakt tijdens gebruik, koppel het snoer dan onmiddellijk los van de stroomtoevoer. RAAK HET SNOER NIET AAN VOORDAT U DE STROOMTOEVOER HEEFT LOSGEKOPPELD. Gebruik de machine niet als het snoer beschadigd of versleten is.

2. Inspecteer de machine voor gebruik altijd eerst op beschadigde, ontbrekende of misplaatste beschermingen of afschermingen.

3. Gebruik de machine nooit wanneer personen, en dan vooral kinderen, of huisdieren in de buurt zijn.

4. Vervang de nylonkop nooit met metalen snijmiddelen.

Bediening

1. Draag oogbescherming, stevige schoenen en een lange broek te allen tijde tijdens het bedienen van de machine.

2. Draag oogbescherming, stevige schoenen en een lange broek te allen tijde tijdens het bedienen van de machine.

3. Gebruik de machine alleen bij daglicht of goed kunstlicht.

4. Gebruik de machine nooit met beschadigde beschermingen of afschermingen of zonder beschermingen of afschermingen op hun plaats.

5. Schakel de motor alleen in wanneer de handen en voeten uit de buurt zijn van de snijmiddelen.

6. Koppel de machine altijd los van het stopcontact (d.w.z. verwijder de stekker uit het stopcontact of verwijder het apparaat voor uitschakelen)

O wanneer de machine wordt achtergelaten door de gebruiker;

O alvorens een blokkade te verwijderen;

O alvorens het apparaat te controleren, te reinigen of er werk aan uit te voeren;

O om de machine te inspecteren op schade na het raken van een vreemd voorwerp;

O voor onmiddellijke controle als de machine abnormaal begint te trillen.

1. Wees voorzichtig om letsel aan voeten en handen door de knipmessen te voorkomen.

2. Zorg er altijd voor dat de ventilatieopeningen vrij blijven van afval.

3. Breng geen wijzigingen aan de machine aan. Gebruik de machine nooit voor werkzaamheden waar hij niet voor is geconstrueerd.

4. Als het toestel een hard voorwerp raakt of als er sprake is van overmatige trillingen, inspecteer het dan zorgvuldig om te controleren of er geen schade, scheuren of vervorming is.

Het gebruik van gereedschap dat beschadigd, gebarsten of vervormd is, kan tot letsel leiden.

1. De beschermingsuitbreiding is uitgerust met het mes. Plaats uw handen nooit in de buurt van het mes.

2. Draag nooit meerdere riemharnassen of schouderharnassen tegelijk.

Nederlands

Let er bij het dragen van de schoudergordel op dat andere hulpstukken niet in aanraking komen met de snelspanbeugel van de schoudergordel.

1. Wanneer de werkzaamheden lang duren, moet u regelmatig pauzeren om lichamelijk letsel als gevolg van de trillingen van de machine (fenomeen van Raynaud/“dode” vingers) te voorkomen.

- Onderhoud, vervoer en opslag

1. Maak het apparaat los van de stroomtoevoer (d.w.z. haal de stekker uit het stopcontact of verwijder de uitschakelinrichting) alvorens onderhoud aan het apparaat uit te voeren of dit te reinigen.
2. Gebruik uitsluitend de vervangingsonderdelen en accessoires die door de fabrikant zijn aanbevolen.
3. Voer regelmatig inspecties en onderhoud aan het apparaat uit. Laat het apparaat enkel door een erkende reparateur repareren.
4. Wanneer het apparaat niet wordt gebruikt, dit buiten het bereik van kinderen bewaren.
5. Maak het apparaat schoon, voer het vereiste onderhoud uit en bewaar het op een droge plek.
6. Als u de machine in een voertuig transporteert of opbergt, dek de messen dan af met een mesafdekking.
7. Als de snijkanten bot worden, slijp of vijl dan opnieuw zoals getoond in de afbeelding of neem contact op met een erkend HiKOKI-servicecentrum. Een onjuiste slijping kan leiden tot overmatige trilling.

Bij het gebruik van snijuitrusting zoals maaimessen, kan contact met obstakels zoals bomen of andere harde oppervlakken met de voor-of rechterdeel van de draaiende bevestiging van het apparaat dwingen aan een obstakel te blijven haken, waardoor een terugslag reactie naar de rechterkant van de operator kan leiden.

Terugslag kan optreden wanneer de snijuitrusting in contact komt met boomstronken of stenen verborgen achter onkruid. Controleer altijd of er geen obstakels zijn verborgen door onkruid vóór aanvang van de werkzaamheden.

Om het gevaar van terugslag te minimaliseren wanneer deze optreden, houd het apparaat altijd naar de rechterkant van het lichaam tijdens gebruik. Met de operator in de juiste positie wanneer het snijuitrusting roteert, zal dit het gevaar verminderen van direct contact van het apparaat met het lichaam.

VOORZORGSMAATREGELEN BIJ GEBRUIK VAN DE SNOERLOZE GRASKANTENMAAIER / SNOERLOZE BORSTELFREES

WAARSCHUWING

1. Ga bij alle gebruik van het gereedschap rustig te werk. Zorg ervoor dat u warm gekleed bent.

2. Plan alle werk tevoren om ongelukken te voorkomen.

3. Gebruik het gereedschap niet in het donker of bij ongunstige weersomstandigheden wanneer het zicht slecht is. Gebruik het gereedschap ook niet wanneer het regent of nadat het juist heeft geregend. Werken op een gladde ondergrond kan ongelukken veroorzaken als u uw evenwicht verliest.

4. Inspecteer het snijgereedschap voordat u met de werkzaamheden begint. Gebruik het gereedschap niet als de snijuitrusting gebarsten, gescheurd of verbogen is. Zorg ervoor dat de snijuitrusting correct is bevestigd. Een snijuitrusting die uit elkaar valt of loskomt tijdens het gebruik, kan een ongeluk veroorzaken.

5. Zorg ervoor dat u de bescherming bevestigt voordat u met het werk begint. Gebruik van het gereedschap zonder dit onderdeel kan tot letsel leiden.

6. Zorg ervoor dat u de het handvat vastmaakt voordat u met het werk begint. Zorg ervoor dat dit niet loszit maar correct bevestigd is alvorens met het werk te beginnen. Houd het handvat stevig vast tijdens het werk en zwaai het gereedschap niet rond, maar gebruik de juiste houding en behoud uw evenwicht. Wanneer u tijdens het werk uw evenwicht verliest kan dit letsel veroorzaken.
7. Wees voorzichtig bij het starten van de motor. Plaats het gereedschap op een vlakke ondergrond. Gebruik het gereedschap niet binnen 15 m van mensen of dieren. Zorg ervoor dat de snijuitrusting niet in contact komt met de grond of bomen en planten. Een onzorgvuldige start kan leiden tot letsel.
8. Zet de vergrendelhendel niet vast. Wanneer de hendel per ongeluk naar achteren wordt getrokken kan dit onvoorzien letsel veroorzaken.
9. Voordat u het apparaat achterlaat, drukt u op de aan/uit-schakelaar om het uit te schakelen.
10. Wees voorzichtig bij het gebruik van het gereedschap nabij elektrische kabels, gasleidingen en soortgelijke installaties.
11. Let op en verwijder lege blikjes, draad, stenen of andere obstakels voordat u met de werkzaamheden begint. En werk niet in de buurt van boomwortels of stenen. Werken in dergelijke gebieden kan de snijuitrusting beschadigen of letsel veroorzaken.
12. Raak de snijuitrusting nooit aan tijdens het gebruik. Zorg er ook voor dat het niet in contact komt met uw haar, kleding, enz.
13. Zet in de volgende situaties de motor af en controleer of het snijgereedschap niet meer draait. Om naar een ander werkgebied te gaan. Om vuil of gras dat vastzit in het gereedschap te verwijderen. Om obstakels in het werkgebied of het afval, gras en spaanders gegenereerd door trimmen te verwijderen. Om het gereedschap neer te leggen. Doet u dit terwijl de snijuitrusting nog steeds draait, kan dit leiden tot onverwachte ongelukken.
14. Gebruik het gereedschap niet binnen 15 m van een andere persoon vandaan. Wanneer u met iemand anders werkt, een afstand aanhouden van meer dan 15 m. Rondvliegende snippers kunnen tot onvoorziene ongelukken leiden. Zorg ervoor tijdens het werken op een onstabiele ondergrond zoals een helling dat uw collega niet aan gevaar wordt blootgesteld. Gebruik fluitjes of een andere manier om de aandacht van uw collega's te trekken.
15. Wanneer gras en andere voorwerpen in de snijuitrusting verstrikt raken, schakelt u de motor uit en controleert u of de snijuitrusting gestopt is met draaien voordat u obstakels verwijdert. Het verwijderen van objecten uit de snijuitrusting wanneer deze nog draait, zal leiden tot letsel. Het doorwerken terwijl er vreemd materiaal in de snijuitrusting zit, kan tot schade leiden.

16. Als het gereedschap niet goed werkt en een vreemd geluid of trillingen produceert, de motor onmiddellijk uitzetten en uw dealer vragen het gereedschap te controleren en te repareren. Doorgaan met het gebruik onder deze omstandigheden kan letsel of beschadiging van het gereedschap veroorzaken.

17. Als u het gereedschap heeft laten vallen of ergens tegen heeft gestoten, dit nauwkeurig controleren op beschadiging, barsten of vervorming. Gebruik van een gereedschap dat beschadigd, gebarsten of vervormd is kan letsel veroorzaken.

18. Žet het gereedschap tijdens vervoer goed vast zodat dit stil ligt. Wanneer deze waarschuwing niet in acht wordt genomen kan dit ongelukken veroorzaken.

19. Houd bij het transporteren of verplaatsen van het gereedschap de hoofdleiding met beide handen vast en houd het mes tijdens het dragen uit de buurt van uw lichaam.

20. Plaats de mesbescherming in de meegeleverde gereedschapstas zodat het indien nodig direct kan worden gebruikt en bewaar het altijd in de buurt van het gereedschap.

21. Verwijder de accu en verwijder het mes of bedek het met de mesbescherming bij het transporteren of opbergen van het gereedschap.

22. Verwijder de schouderriem van het gereedschap als u niet werkt.

23. Zorg ervoor dat de accu goed geïnstalleerd is. Als de accu niet goed genoeg vast zit, kan hij los komen en een ongeluk veroorzaken.

24. Gebruik het product niet als het gereedschap of de accupolen (batterijhouder) vervormd zijn. Het installeren van de accu kan kortsluiting veroorzaken, wat kan leiden tot rookontwikkeling of ontbranding.

25. Houd de accupolen van het gereedschap (accuhouder) vrij van spaanders en stof.

○ Controleer vóór gebruik of er geen spaanders en stof zijn opgehoopt in het gebied van de aansluitingen.

○ Probeer te voorkomen dat spaanders of stof van het gereedschap op de accu terechtkomen tijdens het gebruik.

○ Wanneer het gebruik wordt onderbroken of na gebruik, moet u het gereedschap niet op een plaats achterlaten waar het kan worden blootgesteld aan vallende spaanders of stof. Als u dat doet kan er kortsluiting ontstaan, wat kan leiden tot rookontwikkeling of ontbranding.

1. Gebruik het gereedschap en de accu altijd bij temperaturen tussen -5°C en 40°C.

2. Stel het schakelaarpaneel niet bloot aan krachtige stoten om te voorkomen dat dit stuk gaat. Dit kan defecten veroorzaken.

LET OP

1. Schakel de snijuitrusting niet in voor het zagen van andere voorwerpen dan gras. Gebruik het gereedschap niet in waterplassen en zorg ervoor dat de grond niet in contact komt met de snijuitrusting.

2. Het gereedschap bevat precisieonderdelen, dus niet laten vallen, of aan het sterke schokken of water blootstellen. Het gereedschap kan beschadigd of defect raken.

3. Verwijder de snijuitrusting wanneer het gereedschap moet worden opgeslagen na gebruik of getransporteerd.

4. Stel het gereedschap niet bloot aan insectenverdelgingsmiddelen en andere chemicaliën. Dergelijke chemicaliën kunnen barsten en andere beschadiging veroorzaken.

5. Vervang waarschuwingslabels door nieuwe labels wanneer deze moeilijk herkenbaar of onleesbaar worden en wanneer deze beginnen af te bladderen. Vraag uw dealer om nieuwe waarschuwingslabels.

VOORZORGSMAATREGELEN VOOR DE ACCU EN DE LADER (los verkrijgbaar)

1. Laad de accu altijd op bij een temperatuur van 0°C–40°C. Een temperatuur van minder dan 0°C zal overlapping veroorzaken, wat gevaarlijk is. De accu kan niet worden opgeladen bij een temperatuur hoger dan 40°C. De geschiktste temperatuur voor opladen ligt tussen de 20°C–25°C.
2. Voorkom dat stof of vuil in de aansluitopening van de accu terecht komt.
3. Demonteer de accu of acculader niet.
4. Voorkom kortsluiting van de accu. Kortsluiten van de accu zal resulteren in een grote stroom en oververhitting. Dit zal resulteren in brandwonden en schade aan de accu.
5. Gooi de accu niet in het vuur. Een brandende accu kan ontploffen.
6. Breng de accu naar de winkel waar deze gekocht werd, nadat deze na opladen onvoldoende kracht heeft voor praktisch gebruik. Gooi een uitgewerkte accu niet zomaar weg.
7. Steek nooit voorwerpen in de ventilatie-openingen van de acculader.

Als er voorwerpen of ontvlambaar materiaal in de ventilatie-openingen van de acculader wordt gestoken, kan dit resulteren in een elektrische schok of schade aan de acculader.

OPMERKINGEN BIJ GEBRUIK LITHIUM-ION BATTERIJ

De lithium-ion accu is voorzien van een beschermingsfunctie die volledige ontlading van de accu voorkomt waardoor de levensduur wordt verlengd. In geval 1 t/m 3 hieronder kan de motor tijdens het gebruik van het product tot stilstand komen, zelfs wanneer u de schakelaar ingedrukt houdt. Dit geeft geen probleem met het product aan maar wordt veroorzaakt door de beschermingsfunctie.

1. De motor komt tot stilstand wanneer de accu leeg is. De accu moet in dit geval onmiddellijk opgeladen worden.
2. De motor kan tot stilstand komen wanneer het gereedschap overbelast wordt. Laat de schakelaar in dit geval onmiddellijk los en verhelp de oorzaak van de overbelasting. Wanneer u het probleem verholpen heeft kunt u het gereedschap opnieuw gebruiken.
3. Wanneer de accu oververhit is door overbelasting, kan het zijn dat de accu niet meer werkt. In dit geval moet u de accu niet verder gebruiken, maar deze eerst laten afkoelen. Wanneer u het probleem verholpen heeft kunt u het gereedschap opnieuw gebruiken.

Gelieve eveneens aandacht te schenken aan volgende waarschuwing en aandachtspunt.

WAARSCHUWING

Om acculekken, het opwekken van warmte, rookontwikkeling, explosie en ontsteking bijtijds te vermijden, moet u de volgende voorzorgsmaatregelen nemen.

1. Zorg ervoor dat er zich geen spaanders en stof op de accu ophopen.
   ○ Zorg er tijdens de werkzaamheden voor dat er geen spaanders en stof op de accu kunnen vallen.
   ○ Zorg ervoor dat de spaanders en het stof die tijdens het werk op het elektrisch gereedschap vallen zich niet op de accu ophopen.

Nederlands

○ Bewaar een ongebruikte accu niet op een plaats waar deze aan spaanders en stof wordt blootgesteld.
○ Verwijder alle spaanders en stof van een accu voordat u hem opbergt en bewaar de accu niet op dezelfde plek als metalen onderdelen (schroeven, spijkers, enz.).
2. Doorboor de accu niet met een scherp voorwerp, zoals een nagel, klop er niet op met een hamer, stap niet op de accu, gooi er niet mee en stel hem niet bloot aan zware fysieke schokken.

1. Gebruik geen zichtbare beschadigde of vervormde accu.

2. Gebruik de accu niet voor andere doeleinden dan de in deze gebruiksaanwijzing genoemde.

3. Wanneer de accu niet kan worden opgeladen, zelfs nadat de specifieke oplaadtijd verstreken is, moet u onmiddellijk stoppen met het opladen.

4. Zorg ervoor dat de accu niet te heet wordt of onder te grote druk komt te staan en stel hem niet aan deze omstandigheden bloot, zoals in een magnetron, droger of een hogedrukcontainer.

5. Houd de accu onmiddellijk uit de buurt van vuur nadat er een lek of vieze geur is vastgesteld.

6. Gebruik de accu niet op een plek waar een grote statische elektriciteit wordt opgewekt.

7. In geval van een acculek, vieze geur, warmteontwikkeling, verkleuring of vervorming, of iets abnormaals tijdens het gebruik, het opladen of de opslag, moet u de accu onmiddellijk uit het gereedschap of de lader halen en moet u het gebruik ervan stoppen.

8. Dompel de batterij niet onder of laat geen vloeistoffen erin vloeien. Binnendringen van geleidende vloeistof, zoals water, kan schade veroorzaken, met brand of een explosie tot gevolg. Bewaar de batterij op een koele, droge plaats, uit de buurt van explosieve en licht ontvlambare voorwerpen. Vermijd omgevingen met bijtend gas.

9. Stel het schakelaarpaneel niet bloot aan krachtige stoten om te voorkomen dat dit stuk gaat. Dit kan defecten veroorzaken.

LET OP

1. Wanneer u de lekkende vloeistof uit de accu in de ogen krijgt, wrijf dan niet in de ogen, maar was ze goed uit met zoet en schoon water, zoals kraanwater en roep er onmiddellijk een dokter bij. Indien u geen behandeling krijgt, kan de vloeistof oogproblemen veroorzaken.

2. Wanneer de vloeistof op uw huid of kleding lekt, moet u ze onmiddellijk goed wassen met schoon water, zoals kraanwater.

De kans bestaat dat dit huidirritatie veroorzaakt.

1. Wanneer u roest, een vieze geur, oververhitting, verkleuring, vervorming en/of andere onregelmatigheden vaststelt wanneer u de accu voor de eerste keer gebruikt, gebruik hem dan niet verder, maar retourneer de accu aan uw leverancier of verkoper.

WAARSCHUWING

Als een elektrisch geleidend vreemd voorwerp in de aansluitpunten van de lithium-ion accu terechtkomt, kan er kortsluiting ontstaan met het risico van brand als gevolg. Let bij het opbergen van de accu op de volgende punten.

○ Plaats geen elektrisch geleidend zaagsel, spijkers, ijzerdraad, koperdraad of andere draad in de opbergdoos.

○ Plaats de accu in het elektrisch gereedschap of bewaar de batterij door deze stevig in het batterijdeksel te drukken totdat de ventilatieopeningen afgesloten zijn om kortsluiting te voorkomen. (Zie Afb. 4)

BETREFFENDE TRANSPORT VAN LITHIUM-ION ACCU

Neem bij transport van een lithium-ion accu de volgende voorzorgsmaatregelen in acht.

WAARSCHUWING

Stel het transportbedrijf op de hoogte dat er een lithium-ion accu wordt vervoerd, vermeld het vermogen en volg de instructies van het transportbedrijf bij het regelen van vervoer.

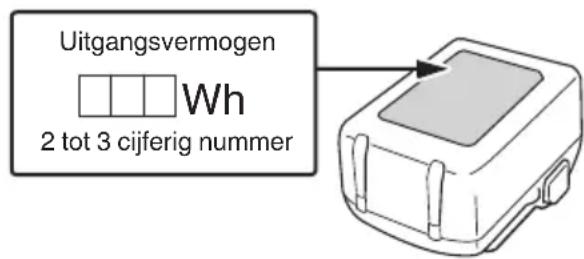

○ Lithium-ion accu's die een uitgangsvermogen van 100 Wh overschrijden worden beschouwd als gevaarlijke goederen binnen de vrachtgoederenclassificatie en vereisen speciale procedures.

○ Voor internationaal transport, moet u voldoen aan internationale wetgeving en wetten en voorschriften van het land van bestemming.

Uitgangsvermogen Wh 2 tot 3 cijferig nummer

VOORZORGSMAATREGELEN AANSLUITING USB-APPARAAT (UC18YSL3)

Wanneer een onverwacht probleem optreedt, kunnen de gegevens in een USB-apparaat, aangesloten op dit product, beschadigd raken of verloren gaan. Zorg er altijd voor dat er een back-up wordt gemaakt van gegevens op het USB-apparaat voor gebruik met dit apparaat. Houd er rekening mee dat ons bedrijf geen enkele verantwoordelijkheid accepteert voor op een USB-apparaat opgeslagen gegevens die beschadigd of verloren zijn, noch voor schade dat zich voor kan doen aan een aangesloten apparaat.

WAARSCHUWING

○ Voor gebruik, controleer de verbonden USB kabel voor enige defecten of beschadigingen. Bij gebruik van een kapotte of beschadigde USB kabel kan er rook uitstoot of ontbranding ontstaan.

○ Wanneer het product niet wordt gebruikt, bedek de USB poort dan met de rubberen bedekking. Ophoping van stof etc. in de USB poort kan rook uitstoot of ontbranding veroorzaken.

OPMERKING

O Er kan een soms een pauze zijn gedurende het opladen van de USB.

○ Wanneer een USB apparaat niet wordt opgeladen, verwijder het USB apparaat van de oplader. Doet u dit niet, dan kan de levensduur van de batterij afnemen, maar dit kan ook onverwachte ongelukken als gevolg hebben.

O Het kan zijn dat sommige USB-apparaten niet kunnen worden opgeladen, afhankelijk van het type apparaat.

NAMEN VAN ONDERDELEN

De nummers in de onderstaande lijst komen overeen met Afb. 2–Afb. 35.

1 Accu

2	Vergrendeling
3	Batterijdeksel
4	Aansluitpunten
5	Ventilatieopeningen
6	Indrukken
7	Uittrekken
8	Insteken
9	Laadcontrolelampje
10	Hoofdpijp
11	Greepzijde
12	Lushandvat
13	M6 moeren
14	M6 × 43 bouten
15	Bevestiging van handvat (type lushandvat)
16	Locatielabel handvat
17	Handvatstang rechts
18	Hendel
19	Handvatstang links
20	Verbindingsbeugel voor handvatstangen (type fietsstuur)
21	M5 × 25 zeskantige inbusbouten
22	M6 × 25 bolkop inbusbouten
23	Dekselsteun
24	Bescherming
25	Tandwielkast
26	Beschermingsuitbreiding
27	Mes
28	Bout
29	Schoudergordel
30	Snelontgrendelingsriem
31	Hanger
32	Beugel
33	Haak
34	Snelontgrendelingsbeugel
35	Bout (voor hanger)
36	Knop
37	Limietmarkering slijtage (2 markeringen)
38	Freeshouder (A)
39	25 mm diameter basis
40	Stopperpen

41	Schroefdraadbevestiging van tandwielkast
42	Spanrichting nylonkop (linksdraaiend)
43	Nylondraad
44	Kloppen
45	Verlengt in stappen van 30 mm
46	Tap/ontgrendeling
47	Geschikte lengte 110–140 mm
48	Blad
49	Mesbescherming
50	Freeshouder (B)
51	Freeshouderdop
52	Moer
53	Aan/uit-schakelaar
54	Waarschuwingssignalen
55	Modusschakelaar
56	Standindicatielampje
57	Vergrendelinghendel
58	Greep
59	Schakelaar voor accuniveau-indicator
60	Indicatielampje acculading
61	Vet
62	Schroefgat aan de zijkant
63	Nylon kop
64	Deksel
65	Behuizing
66	Vergrendelingslipje
67	Nylondraadgeleider
68	Spoelgroef
69	Knop pijlmarkering
70	Spoel
71	Spoel pijlmarkering
72	Vergrendelingsgat

TECHNISCHE GEGEVENS

1. Elektrisch gereedschap

Model CG36DC CG36DC(L)
Spanning 36 V
Paaltype Recht type
Diameter nylon kabel 2,0 mm

Nederlands

Diametersnijdcapaciteit	Nylonkop	440 mm
	Blad 255 mm
Rotatierichting		Tegen de klok in zoalsgezien van bovenaf
Onbelasttoerental	Power 6000 min-1
	Normaal 5000 min-1
	Eco 3500 min-1
Gebruikstijdzonderbelasting*1(BSL36B18X)(mes/nylonkop)	Power 50 min
	Normaal 75 min / 20 min
	Eco 140 min / 50 min
Accu verkrijgbaar voor ditgereedschap*2		Multivolt accu
Gewicht*3		5,8 kg 5,2	kg

*1 Wanneer de meegeleverde oplaadbare accu volledig is opgeladen

De gegevens in de bovenstaande tabel dienen alleen als voorbeeld. Omdat de omgevingstemperatuur, de eigenschappen van oplaadbare accu's enz. sterk kunnen verschillen, mag het bovenstaande alleen worden gebruikt als een ruwe richtlijn. Staat: Als u het mes gebruikt, is de modusschakelaar ingesteld op Power, Normaal of Eco. (hendel staat altijd AAN)

*2 AC/DC-adapter (ET36A) kan niet worden gebruikt. Bestaande accu's (BSL3660/3626X/3626/3625/3620, BSL18- en BSL14-serie) kunnen niet met dit gereedschap worden gebruikt.

*3 Gewicht: inclusief accu, snijgereedschap, bescherming en schoudergordel. Volgens EPTA-procedure 01/2014

OPMERKING

Op grond van het voortdurende research en ontwikkelingsprogramma van HiKOKI kunnen de hierin genoemde technische gegevens zonder voorafgaande kennisgeving worden gewijzigd.

1. Accu (apart verkrijgbaar)

Model Spanning Accucapaciteit
BSL36B18X 36	/ 18 V *1	4,0 / 8,0 Ah *1

*1 Het gereedschap zal zelf automatisch schakelen.

STANDAARD TOEBEHOREN

Naast het hoofdtoestel (1 toestel), bevat de verpakking de accessoires die vermeld staan op bladzijde 381.

De standaard toebehoren kunnen zonder nadere aankondiging gewijzigd worden.

TOEPASSINGEN

○ Trimmen, schrapen en maaien van onkruid.

OPLADEN

Voor het gebruik van het elektrisch gereedschap dient de accu als volgt opgeladen te worden.

1. Sluit het netsnoer'van de acculader aan op het stopcontact.

Wanneer de stekker van de acculader in het stopcontact wordt gestoken, zal het controlelampje van het laden rood knipperen. (Zie Tabel 1)

2. Steek de batterij in de acculader.

Steek de accu stevig in de acculader zoals u kunt zien op Afb. 6 (op bladzijde 4).

3. Opladen

Wanneer er een accu in de acculader wordt geplaatst, zal het opladen beginnen en zal het oplaadindicatorlampje blauw knipperen.

Wanneer de accu volledig is opgeladen, zal het laadindicatielampje groen oplichten. (Zie Tabel 1)

(1) Aanduiding van het laadindicatielampje

De aanduidingen van het laadindicatielampje zijn zoals aangegeven in Tabel 1, al naar gelang de toestand van de accu of de acculader.

Tabel 1: Aanduidingen van het laadindicatielampje

AAN/UIT met intervallen van 0,5 sec. (ROOD)	Voor het opladen *1
Brandt gedurende 0,5 sec. met intervallen van 1 sec. (BLAUW)	Opgeladen tot minder dan 50%
Brandt gedurende 1 sec. met intervallen van 0,5 sec.(BLAUW)	Opgeladen tot minder dan 80%
Blijft branden (BLAUW)	Opgeladen tot meer dan 80%
	Opladen voltooid
AAN/UIT met intervallen van 0,3 sec. (ROOD)	Oververhitting standby *2
AAN/UIT met intervallen van 0,1 sec. (Intermitterend zoemergeluid: ongeveer 2 sec.) (PAARS)	Opladen onmogelijk *3

OPMERKING

*1 Als het rode lampje zelfs na het bevestigen van de oplader blijft knipperen, controleer dan of de accu goed is geplaatst.
*2 De accu is oververhit. De accu kan niet opgeladen worden.

Hoewel het opladen begint zodra de accu is afgekoeld, zelfs wanneer deze op zijn plaats wordt gelaten, is de beste werkwijze om de accu te verwijderen en deze te laten afkoelen in een schaduwrijke, goed geventileerde locatie voor het opladen.

*3 Er is iets mis met de accu of met de acculader – Plaats de accu goed in de lader.

- Controleer of er geen vreemd materiaal aan de accuhouder of de aansluitingen vastzit. Is er geen sprake van vuil, dan is mogelijk de accu of acculader defect. Breng deze dan naar een officieel servicecentrum.

○ Wanneer de acculader onafgebroken wordt gebruikt, zal deze warm worden, waardoor storingen kunnen worden veroorzaakt. Wacht daarom 5 minuten wanneer het opladen is voltooid voor u opnieuw begint met opladen.

(2) Over de temperatuur en de oplaadtijd van de accu (Zie Tabel 2)

Tabel 2

Model UC18YSL3
Type accu Li-ion
Oplaadspanning 14,4–18 V
Geschikte temperatuur voor het opladen		0°C–50°C
Oplaadtijd voor accucapaciteit ca. (bij 20°C)	1,5 Ah 15 min
	2,0 Ah 20 min
	2,5 Ah 25 min
	3,0 Ah	20 min(BSL1430C, BSL1830C: 30 min)
	4,0 Ah	26 min(BSL1840M: 40 min)
	5,0 Ah 32 min
	6,0 Ah 38 min
Oplaadtijd voor multi-volt-accucapaciteit ca. (bij 20°C)	1,5 Ah(x 2 eenheid)	20 min
	2,5 Ah(x 2 eenheid)	32 min
	4,0 Ah(x 2 eenheid)	52 min
Aantal accucellen 4–10
Oplaadspanning voor USB 5 V
Laadstroom voor USB 2 A
Gewicht 0,6 kg

OPMERKING

○ De oplaadtijd hangt mede af van de omgevingstemperatuur en het voltage van de stroombron.

○ Als het opladen lang duurt

• Het opladen duurt langer bij extreem lage omgevingstemperaturen. Laad de accu op een warme plaats op (zoals binnenshuis).
• Blokkeer de luchtuitlaat niet. Anders kan het interieur oververhit raken, waardoor de prestaties van de oplader afnemen.

• Als de koelventilator niet werkt, neem dan contact op met een erkend HiKOKI-servicecentrum voor reparatie.

• Haal de stekker van het netsnoer van de acculader uit het stopcontact.

• Houd de acculader stevig vast en trek de accu eruit.

OPMERKING

U moet de accu na het laden uit de acculader halen en op een veilige plek bewaren.

Betreffende elektrisch ontladen in het geval van nieuwe batterijen, enz.

Als de chemische substantie van nieuwe batterijen en batterijen die niet gedurende een lange periode niet zijn gebruikt niet geactiveerd is, zal de stroomopbrengst mogelijk niet laag zijn het eerste en tweede gebruik. Dit is een tijdelijk fenomeen en de normale tijd benodigd voor het opladen zal worden hersteld door de batterijen 2–3 keer op te laden.

De gebruiksduur van de batterijen verlengen.

(1) Laad de batterijen op voordat ze volledig uitgeput raken. Wanneer u merkt dat de kracht van het gereedschap zwakker wordt, stop het gebruik van her gereedschap dan en laad de batterij op. Als u het gereedschap blijft gebruiken en de elektrische voeding uitput, kan de batterij beschadigd raken en wordt zal de levensduur verminderen.
(2) Vermijd opladen bij hoge temperaturen. Een oplaadbare batterij zal direct na gebruik heet zijn. Als een dergelijke batterij direct na gebruik wordt opgeladen, zal de inwendige chemische substantie verslechteren en zal de levensduur van de batterij afnemen. Laat de batterij en laad deze op nadat het een tijdje is afgekoeld.

MONTAGE EN GEBRUIK

Handeling	Afbeelding	Bladzijde
Verwijderen en aanbrengen van de accu	5	3
Opladen 6 4
Indicator resterende acculading 26 8
Een USB-apparaat opladen vanuit een stopcontact	27-a 8
Een USB-apparaat en accu opladen via een stopcontact	27-b 8
Het opladen van een USB-apparaat 28 8
Wanneer het opladen van het USB-apparaat is voltooid	29	8
Selecteren van accessoires	—	382

MONTAGEPROCEDURES

WAARSCHUWING

Trek de accu eruit voordat u een montage uitvoert.

1. Montage van het handvat

(1) Lushandvattype (Afb. 7)
Bevestig het handvat aan de hoofdpijp met de hoek in de richting van de greepzijde.
Plaats het handvat zodanig dat het in de meest

Nederlands

comfortabele positie staat om te werken.

Zorg ervoor dat u het handvat stevig bevestigt met 2 bouten.

OPMERKING

Monteer het lushandvat tussen de pijlmarkeringen op het locatielabel van het handvat.

Verwijder de bevestiging van het handvat van de assemblage.

Plaats het handvat en bevestig de handvatbevestiging lichtjes met de vier schroeven. Breng in de juiste positie. Draai de schroeven vervolgens stevig vast.

OPMERKING

Het fietshandvat kan worden afgesteld door het naar voren te bewegen naar de pijlmarkering op de locatielabel van het handvat.

2. Montage van de bescherming

WAARSCHUWING

Als een onjuiste of defecte bescherming wordt gemonteerd, kan dit leiden tot ernstig persoonlijk letsel.

LET OP

De beschermingsuitbreiding is uitgerust met het mes. Wees voorzichtig bij het hanteren.

Lijn de bescherming uit met de dekselsteun en bevestig deze aan de hoofdpijp met behulp van de bout en de dekselsteun. (Afb. 9)

OPMERKING

○ De beschermingsuitbreiding zit al vast aan de bescherming op het moment van aankoop.

○ De dekselsteun kan al op de tandwielkast zijn gemonteerd.

[Bij gebruik van de semi-automatische nylon kop]

Wanneer u de nylon kop gebruikt, bevestig dan de beschermingsuitbreiding aan de bescherming en draai vervolgens de bout aan. (Afb. 10)

[Bij gebruik van het mes]

WAARSCHUWING

Verwijder de beschermingsuitbreiding wanneer u metalen of plastic messen gebruikt. Doet u dit niet, dan kan dit leiden tot letsel of schade aan de bescherming.

OPMERKING

Draag handschoenen als de uitbreiding het mes bevat.

Draai de bout los. Druk vervolgens de drie vierkante lipjes op de bescherming één voor één in en verwijder de beschermingsuitbreiding. (Afb. 11)

3. Monteren van de schouderriem

WAARSCHUWING

○ Monteer de schoudergordel zodanig dat de graskantenmaaier/borstelfrees correct gedragen kan worden.

○ Als u het gevoel heeft dat het gereedschap niet normaal werkt, de motor onmiddellijk uitzetten, de snelontgrendelsteun van de schouderriem verwijderen en het gereedschap verwijderen.

LET OP

○ Als u het gereedschap niet ondersteunt wanneer u aan de snelontgrendelriem trekt, kan dit komen te vallen en letsel of beschadiging veroorzaken. Houd de hoofdpijp vast met één hand terwijl u met de andere hand trekt.

○ Zorg ervoor dat de snelontgrendelfunctie normaal werkt alvorens met het werk te beginnen.

○ Alvorens te bevestigen controleert u of de riem niet doorgesneden, gerafeld of beschadigd is.

○ Controleer of de haak en de hanger niet vervormd of beschadigd zijn.

○ Druk na bevestiging op het hoofdapparaat om te bevestigen dat de haak niet gemakkelijk loskomt en dat de schoudergordel niet loszit.

○ Controleer of de snelontgrendelfunctie normaal werkt.

(1) Plaats de schouderriem over de schouder zoals getoond in Afb. 12 en haak deze aan de hanger op het gereedschap. Stel de schouderrriem af op een geschikte lengte.

OPMERKING

Mogelijk moet u de positie van de hanger aanpassen om het apparaat in evenwicht te brengen. Om dit te doen, draai de bout los en pas de positie van de hanger aan. Na het aanpassen zoals nodig, moet u er voor zorgen dat u de bout stevig vastzet. (Afb. 13)

(2) Voor het verwijderen van het gereedschap uit de schouderriem, het gereedschap ondersteunen door de hoofdpijp met één hand vast te houden en de andere hand te gebruiken om aan de snelontgrendelriem te trekken zoals getoond in Afb. 14 om deze uit de steun los te maken.

(3) Voor het aangespen van het gereedschap, de steun in de haak steken en de snelontgrendelsteun over de haak in de brede opening van de steun steken. (Afb. 15)

Trek de schouderriem voorzichtig aan om te zien of deze goed bevestigd is.

4. Montage van het snijgereedschap

WAARSCHUWING

○ Monteer het snijgereedschap op de juiste en veilige manier zoals beschreven in de gebruiksinstructies. Als het niet goed of stevig is bevestigd, kan het loskomen en ernstig en/of dodelijk letsel veroorzaken.

O Gebruik altijd originele HiKOKI-snijgereedschappen en metalen bevestigingen.

Gebruik voor HiKOKI-koppen alleen flexibele, niet metalen draden aanbevolen door de fabrikant. Gebruik nooit draad of staalkabels. Deze kunnen afbreken en een gevaarlijk projectiel worden.

(1) Functie

Voert automatisch meer nylon snijdraad in wanneer er met een laag toerental (niet hoger dan 4000 min-1) wordt geklopt.

Specifications

Codenr.	Type bevestigings schroef	Draairichting	Maat bevestigings schroef
381229	Vrouwelijke schroef	Tegen de klok in	M10 × P1,25-LH

Toepasbare nylon kabel

De standaardaccessoire nylon kop kan worden gebruikt met lijnen van Φ2,0 mm (max. lengte 4 m) tot Φ2,7 mm (max. lengte 2 m).

LET OP

O De behuizing moet stevig aan de kap worden bevestigd.

○ Controleer de kap, de behuizing en de andere onderdelen op barsten en andere beschadigingen.

○ Controleer de behuizing en de knop op slijtage. Als de slijtagegrensmarkering op de behuizing of de pijlmarkering op de knop niet meer zichtbaar is of als er een gat in de onderkant van de knop is, moet u de nylon kop onmiddellijk vervangen. (Afb. 16)

O De nylon kop moet stevig op de tandwielkast van het apparaat worden gemonteerd.

○ Als de nylon kop de snijdraad niet juist aanvoert, controleer dan of de nylondraad en alle onderdelen stevig gemonteerd zijn. Neem contact op met een erkend HiKOKI-servicecentrum als u hulp nodig hebt.

(2) Montage (Afb. 17)

A: Druk op de stopperpen van de tandwielkast om de freeshouder te vergrendelen.

B: Monteer de nylon kop op de tandwielkast van het gereedschap. De bevestigingsmoer heeft linkshandig schroefdraad. Draai rechtsom om los te draaien/ linksom om vast te draaien.

OPMERKING

Aangezien de kap van de freeshouder hier niet wordt gebruikt, dient u deze te bewaren voor wanneer een metalen mes wordt gebruikt.

(3) Afstellen van draadlengte

Stel de snelheid zo laag mogelijk in en tik op de knop op de grond. De nylondraad wordt bij elke tik ongeveer 30 mm naar buiten getrokken. (Afb. 18)

U kunt de nylondraad ook met de hand uitschuiven, maar de motor moet volledig gestopt zijn. (Afb. 19) Stel vóór elke bewerking de nylondraad af op de juiste lengte van 110–140 mm.

[Montage van het snijmes]

(1) Montage (Afb. 20)

WAARSCHUWING

○ Zorg er bij het monteren van een snijmes voor dat er geen scheuren of beschadigingen in het snijmes zitten en dat de snijkanten in de juiste richting wijzen.
○ Verwijder eventueel gruis van de montagebevestigingen van het mes (freeshouder (A) (B), afdekking van de moer, moer). Doet u dit niet, dan kunnen de moeren loslaten.
○ Het uitsteeksel van de freeshouder (A) kan verkeerd uitgelijnd raken met het snijmes tijdens het vastdraaien van de moer. Controleer voor gebruik of het mes correct is gemonteerd.
○ Draai het mes met de hand en zorg ervoor dat het niet schommelt en er geen abnormaal geluid is. Schommelen kan abnormale trillingen veroorzaken of het losdraaien van moeren tot gevolg hebben.

LET OP

○ Als uw apparaat is uitgerust met een beschermkap onder een snijmes, controleer dan de bevestigingsbeugels van het mes op slijtage of scheuren voor gebruik. Als er schade of slijtage wordt geconstateerd, vervang deze dan omdat het een verbruiksartikel is.

O Draag handschoenen bij het hanteren van het snijmes.

OPMERKING

Zorg er bij het monteren van de kap van de freeshouder voor dat de holle zijde naar boven wordt geplaatst.

A: Druk op de stopperpen van de tandwielkast om de freeshouder te vergrendelen. Houd er rekening mee dat de bevestigingsbout of -moer van de snijder linkse schroefdraad heeft (met de klok mee om los te draaien/ tegen de klok in om vast te draaien).

B: Draai de bevestigingsbout of -moer vast met de steeksleutel.

BEDIENING

WAARSCHUWING

○ Gebruik het apparaat niet te lang achter elkaar en neem na elke 30 minuten werken minstens 5 minuten pauze. Vermoeidheid is de grootste oorzaak van ongevallen. Neem voldoende tijd om te werken zonder u te haasten.
○ Gebruik het gereedschap niet in het donker of bij ongunstige weersomstandigheden wanneer het zicht slecht is.
○ Gebruik het gereedschap niet wanneer het regent of nadat het juist heeft geregend.
○ Draag goed schoeisel om uitglijden te voorkomen dat tot gevolg kan hebben dat u uw evenwicht verlies en valt.

○ Gebruik het gereedschap niet op steile hellingen. Bij het maaien op hellingen die niet al te steil zijn, van beneden naar boven maaien.
○ Wees voorzichtig het snijgereedschap niet te dicht bij uw voeten te brengen.
O Tijdens het snijden het snijgereedschap niet boven uw knie optillen.
○ Gebruik het gereedschap niet op plaatsen waar het snijgereedschap in aanraking kan komen met stenen, bomen en andere obstakels.
O Een snijgereedschap kan letsel toebrengen wanneer dit blijft doordraaien nadat de motor is stopgezet. Wanneer het apparaat wordt uitgezet, moet u controleren of het snijgereedschap inderdaad helemaal gestopt is voor u het apparaat neerzet.
○ Gebruik het gereedschap niet binnen 15 m van een andere persoon vandaan. Wanneer u met iemand anders werkt, een afstand aanhouden van meer dan 15 m.

1. Plaats de accu.

2. Zet het gereedschap aan. (Afb. 21-a)

○ Druk op de aan/uit-schakelaar op het handvat, de stroom gaat aan en het aan/uit-lampje op het handvat licht groen op.
○ Door een tweede keer op de aan/uit-schakelaar te drukken, wordt de stroom uitgeschakeld en gaat het groene lampje op het handvat uit.
○ Terwijl de hendel wordt uitgetrokken, wordt de stroom niet ingeschakeld wanneer de aan/uit-schakelaar wordt ingedrukt.

[Automatisch uitschakelen]

- Wanneer het gereedschap is ingeschakeld, maar de hendel gedurende 1 minuut niet wordt gebruikt, wordt het gereedschap automatisch uitgeschakeld. Om het gereedschap weer in te schakelen, drukt u een tweede keer op de aan/uit-schakelaar.

WAARSCHUWING

Laat het gereedschap nooit achter wanneer dit ingeschakeld is. Dit kan leiden tot een ongeval.

1. Modusschakelaar (Afb. 21-b)

Het gereedschap is uitgerust met drie modi: „Powermodus” „Normale modus” „Ecomodus”. ledere keer wanneer de modusschakelaar wordt ingedrukt, wordt de bedieningsstand gewijzigd.

De ingestelde modus blijft ingesteld, zelfs als de stroom wordt uitgeschakeld.

1. Bediening van de hendel en rem (Afb. 22)

Om de rotatie van het snijgereedschap te starten, met de stroom ingeschakeld, trekt u aan de hendel terwijl u tegen de vergrendelhendel drukt.

Wanneer u de hendel loslaat, zal de rem voor 1-3 seconden ingeschakeld worden, waardoor de rotatie van het snijgereedschap stopt.

Controleer of de rem normaal werkt voordat u het gereedschap gebruikt.

1. Snijden

○ Grijp het handvat vast, druk op de vergrendelhendel en trek aan de hendel om rotatie van de snijkop te starten. (Afb. 22)
O Laat de hendel los wanneer u klaar bent met het maaien en stop de motor.
O Neem een houding aan die het gemakkelijk maakt om te bewegen.

[De semi-automatische nylon kop gebruiken]

• Als u de nylon kop gebruikt, is de modusschakelaar ingesteld op „Normaal” of „Eco”.
• Zwenk niet met de pijp, maar gebruik de heupen om de nylon kop horizontaal van links naar rechts in een boog naar voren te bewegen en gebruik de rechterkant van de nylon kop voor het maaien van gras. (Afb. 23)

Nederlands

[Gebruik van het mes]

- Maai gras van rechts naar links met behulp van de linkerkant van het mes om te maaien. (Afb. 24)

- Door het mes licht naar links te kantelen tijdens het maaien, wordt het gemaaide gras naar links gestapeld, zodat het gemakkelijk kan worden verzameld.

WAARSCHUWING

- Als het draaiende mes tegen een hard voorwerp botst, kan het plotseling wegspringen. Hierdoor kan een gevaarlijke situatie ontstaan waardoor de machine en ook de bediener weggeslingerd kunnen worden. Deze reactie heet “messlingering”. De bediener kan de controle over de machine verliezen met ernstig of zelfs fataal letsel tot gevolg. Messlingering komt meestal voor op plaatsen waar het te snijden materiaal moeilijk te zien is.

○ Als het snijgereedschap tegen stenen of ander puin stoot, stopt u de motor en controleert u of het gereedschap en de bijbehorende onderdelen niet beschadigd zijn.

OPMERKING

Overmatig toenemende rotatiesnelheid kan leiden tot verhoogde slijtage van het mes, trillingen en lawaai. Bovendien verslijt de accu sneller.

6. Dragen van het gereedschap

LET OP

○ Verwijder de accumulator. (Afb. 5)

○ Draag het gereedschap met uw handen.

○ Als het mes is gemonteerd, bevestig dan de meegeleverde mesbescherming.

LET OP BIJ GEBRUIK

Dit gereedschap bevat een functie om de elektronische componenten die de hoofdeenheid bedienen te beschermen. Als er tijdens het maaien een overbelasting optreedt, bijvoorbeeld als het snijgereedschap blokkeert of verstopt raakt met vegetatie, zal de functie activeren om de motor te stoppen. Als dit gebeurt, zal het waarschuwingssignaal (54 in Afb. 25) knipperen.

Controleer de signaalstatus en neem de juiste corrigerende maatregelen. (Afb. 25, Tabel 3)

U kunt het gebruik hervatten nadat u de volgende corrigerende maatregelen hebt ondernomen. Neem stappen om de belasting op de motor te verminderen, bijvoorbeeld door de snijdiepte te verminderen. Voordat u de vegetatie van het snijgereedschap verwijdert, schakelt u de stroom uit en verwijdert u de accu uit de hoofdeenheid van het gereedschap.

Tabel 3

Knipperstatus van aan/uit-lampje	Oorzaak	Corrigerende maatregel
0,5 sec aan/0,5 sec uit(langzaam knipperend)	De interne temperatuur heeft de vooraf ingestelde limiet overschreden. Het gereedschap is gestopt.(De motor schakelt uit. De stroom wordt na één minuut automatisch uitgeschakeld.) [Temperatuur-beschermings-functie]	Schakel de stroom uit en wacht tot het apparaat is afgekoeld.U kunt het gebruik hervatten zodra de temperatuur van het apparaat is gedaald.

Verwijder de accu voordat u inspecties of onderhoud uitvoert.

Veilig onderhoud

O Onderhoud het apparaat/de machine volgens de aanbevolen procedures.

○ Gebruik alleen originele HiKOKI- vervangingsonderdelen zoals aanbevolen door de fabrikant.

WAARSCHUWING

Verkeerd onderhoud kan leiden tot ernstige schade aan de machine of ernstig persoonlijk letsel.

1. De status van het snijgereedschap controleren

Het snijgereedschap moet regelmatig gecontroleerd worden. Als het snijgereedschap versleten of stuk is, kan het gaan slippen of de efficiënte werking van de motor verminderen en deze doen doorbranden. Vervang een versleten snijgereedschap door een nieuwe.

LET OP

Het is gevaarlijk als u een snijgereedschap gebruikt waarvan de punt versleten of afgebroken is. Vervang deze dus door een nieuwe.

2. Inspectie van bevestigingsschroeven

Controleer alle bevestigingsschroeven regelmatig en zorg ervoor dat ze goed aangedraaid zijn. Draai los zittende schroeven onmiddellijk vast. Doet u dit niet, dan kunnen ernstige gevaren het gevolg zijn.

3. Onderhoud van de motor

De motorwikkeling is het "hart" van het elektrisch gereedschap. Let er daarom goed op dat de wikkeling niet beschadigd raakt en/of nat wordt met olie of water.

4. Inspectie van aansluitingen (gereedschap en accu)

Voer een controle uit om er zeker van te zijn dat er geen spaanders en stof zijn opgehoopt op de aansluitingen. Voer zo nu en dan voorafgaand aan, tijdens en na gebruik een controle uit.

LET OP

Verwijder alle spaanders of stof dat zich mogelijk heeft opgehoopt op de aansluitingen.

Als u dit niet doet, kan dit leiden tot een storing.

5. Reinigen van de behuizing

Wanneer het elektrisch gereedschap vuil is, veegt u het af met een zachte, droge doek of een doek bevochtigd met een zeepsopje. Gebruik geen chemische middelen zoals chloor, of vloeistoffen zoals benzine of verfverdunner, want deze kunnen het plastic vervormen of zelfs smelten.

6. Drijfwerkkast (Afb. 30)

Controleer om de 50 bedrijfsuren of de drijfwerkkast of de hoekkoppeling genoeg ingevet zijn door de dop van het vetfilter aan de zijkant van de hoekkoppeling te verwijderen.

Als er geen vet te zien is in de schroefgaten aan de zijkanten van de tandwielen, vult u de tandwielkast tot maximaal 3/4 met hoogwaardig universeel vet op lithiumbasis (apart verkrijgbaar).

LET OP

○ Zorg ervoor om vuil en gruis te verwijderen bij het aansluiten van de stekker naar zijn oorspronkelijke positie.

○ Alvorens inspectie of onderhoud van de drijfwerkkast uit te voeren, zorg ervoor dat het geval afgekoeld is.

(1) Verwijder de behuizing door de vergrendelingslipjes stevig naar binnen te drukken. Neem na het verwijderen van de behuizing de spoel uit en gooi de resterende draad weg. (Afb. 31)

(2) Draai de knop in de richting van de pijlmarkering op de knop en lijn de nylondraadgeleider en de spoelgroef in een rechte lijn uit. (Afb. 32)

(3) Begin bij de nylondraadgeleider, steek de nylondraad in de richting van de pijlmarkering op de spoel en leid deze door de spoelgroef en trek deze dan uit naar de nylondraadgeleider aan de andere kant. Maak de nylondraad aan beide uiteinden even lang. (Afb. 33)

(4) Draai de knop in de richting van de pijlmarkering op de knop en wikkel de nylondraad op de spoel. De initiele snijdraadlengte moet ongeveer 110–140 mm zijn en moet aan beide zijden gelijk zijn. (Afb. 34)

(5) Plaats het deksel over de behuizing zodat de vergrendelingslipjes op het deksel in de vergrendelingsgaten van de behuizing vallen. Druk vervolgens stevig op de behuizing zodat deze op de plaats vastklikt.

LET OP

Zorg ervoor dat de haken op 2 plaatsen stevig aan de vergrendeling vasthaken.

Als het gebied rond de vergrendeling verstopt raakt door vuil, enz., kan deze mogelijk niet goed vergrendelen, dus reinig het gebied regelmatig om vuil te verwijderen.

8. Mes (Afb. 35)

WAARSCHUWING

Draag beschermende handschoenen bij het hanteren of uitvoeren van onderhoud aan het mes.

○ Gebruik een scherp mes. Een bot mes zal eerder vasthaken en stoten. Vervang de borgmoer als deze beschadigd is en moeilijk vast te draaien is.

○ Koop bij het vervangen van het mes een mes dat wordt aanbevolen door HiKOKI, met een montagegat van 25,4 mm (één inch).

○ In het geval van een mesblad met 3 tanden, kan dit aan elke kant gebruikt worden.

○ Gebruik het juiste mes voor het type werk.

○ Gebruik voor het vervangen van de messen het juiste gereedschap.

○ Als de snijkanten bot worden, slijp of vijl dan opnieuw zoals getoond in de afbeelding. Een onjuiste slijping kan leiden tot overmatige trilling.

○ Gooi messen die verbogen, kromgetrokken, gebarsten, gebroken of op welke manier dan ook beschadigd zijn weg.

OPMERKING

Bij het slijpen van het mes is het belangrijk om de oorspronkelijke vorm van radius aan de basis van de tand te behouden om barsten te voorkomen.

9. Opbergen

Bewaar het elektrisch gereedschap en de accu op een plaats waar de temperatuur lager is dan 40°C en buiten het bereik van kinderen is.

OPMERKING

Opbergen van lithium-ion accu's

Zorg dat de lithium-ion accu volledig is opgeladen voordat u deze opbergt.

Langdurig opbergen (3 maanden of langer) van een accu die bijna leeg is kan resulteren in slechtere prestaties, een sterke afname van de gebruiksduur van de accu en ook is het mogelijk dat de accu niet meer opgeladen kan worden.

Een sterke afname van de gebruiksduur van de accu kan soms wel weer verholpen worden door de accu herhaaldelijk, van twee- tot vijfmaal, op te laden en te gebruiken.

Als de gebruiksduur van de accu zeer kort blijft nadat deze meerdere malen is opgeladen en gebruikt, is de accu versleten en dient u een nieuwe accu aan te schaffen.

LET OP

Bij gebruik en onderhoud van elektrisch gereedschap dienen de in het land waar u zich bevindt geldende veiligheidsregelgeving en veiligheidsstandaarden stipt te worden opgevolgd.

Belangrijke informatie voor de accu's van HiKOKI snoerloos elektrisch gereedschap

Gebruik altijd een van onze voorgeschreven originele accu's. Wij kunnen de veiligheid en prestatie van ons snoerloos elektrisch gereedschap niet garanderen bij gebruik van andere dan de voorgeschreven accu's, of als de accu gedemonteerd of gewijzigd is (zoals demontage of vervanging van accucellen of andere inwendige onderdelen).

GARANTIE

De garantie op het elektrisch gereedschap van HiKOKI is in overeenstemming met de wettelijke/landspecifieke richtlijnen. Deze garantie dekt geen defecten of schade als gevolg van foutief gebruik, misbruik of normale slijtage. In geval van klachten verzoeken wij u het elektrisch gereedschap samen met het GARANTIECERTIFICAAT dat u achterin deze handleiding aantreft naar een erkend servicecentrum van HiKOKI te sturen.

Informatie betreffende lawaai en trillingen

De gemeten waarden zijn verkregen overeenkomstig EN62841 en voldoen aan de eisen van ISO 4871.

CG36DC

Gemeten A-gewogen geluidsniveau:

(Nylon kop) 99 dB (A) (Mes) 95 dB (A)

Gemeten A-gewogen geluidsdrukniveau:

(Nylon kop) 86 dB (A) (Mes) 85 dB (A)

CG36DC (L)

Gemeten A-gewogen geluidsniveau:

(Nylon kop) 98 dB (A) (Mes) 94 dB (A)

Gemeten A-gewogen geluidsdrukniveau:

(Nylon kop) 85 dB (A) (Mes) 83 dB (A)

Onzekerheid K: 3 dB (A).

Draag gehoorbescherming.

Totale trillingswaarden (triax vector som) bepaald overeenkomstig EN62841

CG36DC

Trillingsemissiewaarde ah, w =

(Nylon kop) 2,9 m/s ^2 (Mes) 2,5 m/s ^2

CG36DC (L)

Trillingsemissiewaarde ah, w =

(Nylon kop) 2,0 m/s ^2 (Mes) 2,1 m/s ^2

Onzekerheid K = 1,5 m/s²

De opgegeven totale trillingswaarde en de opgegeven geluidsemissiewaarde zijn gemeten in overeenstemming met een standaardtestmethode en kunnen worden gebruikt om het ene gereedschap met het andere te vergelijken. Ze kunnen ook worden gebruikt in een voorlopige beoordeling van de blootstelling.

WAARSCHUWING

○ De trillings- en geluidsemissie tijdens het werkelijke gebruik van het elektrische gereedschap kan verschillen van de opgegeven totale waarde afhankelijk van de manieren waarop het gereedschap wordt gebruikt, vooral wat voor soort werkstuk wordt verwerkt; en
○ Neem kennis van de veiligheidsmaatregelen voor de bescherming van de gebruiker die gebaseerd zijn op een schatting van de blootstelling onder feitelijke gebruiksomstandigheden (rekening houdend met alle onderdelen van de gebruikscyclus, zoals de tijd dat het gereedschap is uitgeschakeld en wanneer dit onbelast draait inclusief de triggertijd).

OPMERKING

Op grond van het voortdurende research en ontwikkelingsprogramma van HiKOKI kunnen de hierin genoemde technische gegevens zonder voorafgaande kennisgeving worden gewijzigd.

OPLOSSEN VAN PROBLEMEN

Voer de inspecties in onderstaande tabel uit als het gereedschap niet normaal werkt. Als dit het probleem niet oplost, contact opnemen met uw dealer of het erkende HiKOKI onderhoudscentrum.

Probleem Mogelijke oorzaak Oplossing
Het gereedschap werkt niet. De accu is leeg. Laad de batterij weer op.
		De accu is niet volledig geplaatst. Haal de accu eruit en verwijder vuil uit het accuvak.Gebruik wattenstaafjes of soortgelijke materialen om vuil of water van de accupolen te verwijderen.Steek de accu stevig naar binnen totdat deze op zijn plaats klikt.
		De batterij is oververhit. Stop met het gebruik van het gereedschap. Verwijder de accu en laat deze afkoelen in een beschutte, goed geventileerde ruimte.
		De stroom is niet ingeschakeld. Druk op de aan/uit-schakelaar op de behuizing.Het gereedschap is voorzien van een automatische uitschakelfunctie die de stroom automatisch uitschakelt na één minuut als de gebruiker de hendel niet bedient.
		De gebruiker heeft geprobeerd aan de hendel te trekken zonder de vergrendelingshendel in te drukken.
		De motor is overbelast geraakt doordat dichte begroeiing in de beschermkap en nylonkop verstrikt is geraakt.
		Bij overbelasting kan de motor uitvallen om het gereedschap en de accu te beschermen.Schakel de stroom uit, verwijder de accu en verhelp de oorzaak van de overbelasting.Het gereedschap kan opnieuw worden gebruikt nadat de stroom weer is ingeschakeld.
Het gereedschap start en stopt dan snel.		De accu is bijna leeg. Laad de batterij weer op.
		De batterij is oververhit. Stop met het gebruik van het gereedschap. Verwijder de accu en laat deze afkoelen in een beschutte, goed geventileerde ruimte.
		Het gereedschap is overbelast. Verminder de maaidiepte om de belasting te verminderen.
De snelheid kan niet worden gewijzigd.		De accu is bijna leeg. Laad de batterij weer op.
Er is buitensporig veel trilling. Het snijgereedschap is niet correct bevestigd.		Bevestig het snijgereedschap opnieuw.
		Het snijgereedschap is gebarsten, gebroken of vervormd.
		De hendel is niet stevig aan de hoofdleiding bevestigd.

Nederlands

Probleem Mogelijke oorzaak Oplossing
Er is buitensporig veel trilling. De beschermkap is niet stevig aan de hoofdleiding bevestigd.		Bevestig deze stevig.
Het mes snijdt niet goed De punt van het mes is beschadigd Vervang het mes.
De rem heeft meer dan drie seconden nodig om in werking te treden, zelfs nadat u de hendel hebt losgelaten.	Er is mogelijk een probleem met het product.	Neem contact op met de winkel waar u het gereedschap hebt gekocht of met het dichtstbijzijnde erkende HiKOKI-servicecentrum.
De accu kan niet worden bevestigd. De accu is niet van het opgegeven type.		Gebruik alleen MULTI VOLT-accu's.
De nylonkop draait niet. De nylonkopbevestiging is niet correct gemonteerd.		Bevestig de nylonkopbevestiging opnieuw.
Het mes roteert niet De freeshouder is niet correct gemonteerd		Plaats de freeshouder terug.

SÍMBOLOS

ADVERTENCIA
