Vrsta izdelka	Akumulatorski vrezovalnik trave / krčilnik
Znamka	HiKOKI
Model	CG36DC / CG36DC(L)
Nazivna napetost	36 V (Multi-volt baterija)
Hitrost prostega teka	Način moči: 6000 min-1; Normalni način: 5000 min-1; Ekološki način: 3500 min-1
Premer reza (najlonska vrvica)	440 mm
Premer reza (rezilo)	255 mm
Premer najlonske vrvice	2,0 mm (maks. 2,7 mm)
Teža (z baterijo in dodatki)	CG36DC: 5,8 kg; CG36DC(L): 5,2 kg
Združljiva baterija	Multi-volt, model BSL36B18X (prodano ločeno)
Kapaciteta baterije	4,0 / 8,0 Ah (36 / 18 V)
Tip droga	Raven
Glavne funkcije	3 načini hitrosti (Moč, Normalni, Eko), avtomatska zavora, samodejni izklop po 1 minuti brez uporabe
Varnost	Zaklepna ročica, zaščita rezila, podaljšek zaščite, pokrov rezila, naprava proti povratnemu udarcu
Raven hrupa (LwA)	Najlonska glava: 99 dB(A); Rezilo: 95 dB(A) (za CG36DC)
Raven vibracij (ahw)	Najlonska glava: 2,9 m/s²; Rezilo: 2,5 m/s² (za CG36DC)
Vzdrževanje	Preverjanje nivoja masti v menjalniku vsakih 50 ur; redno čiščenje priključkov in zunanjosti
Priloženi dodatki	Ramenski pas, večnamenski viličasti ključ, imbus ključ, pokrov rezila, navodila za uporabo

Pogosto zastavljena vprašanja - CG36DC HiKOKI

Katere vrste baterij so združljive s HiKOKI CG36DC?

CG36DC uporablja izključno Multi-volt baterije serije BSL36B18X (36/18 V, 4,0/8,0 Ah). Obstoječe baterije (BSL3660, BSL3626 itd.) niso združljive.

Kako zaženem in ustavim orodje?

Pritisnite stikalo za vklop, da vklopite orodje. Nato pritisnite zaklepno ročico in potegnite ročico, da zavrtite nastavek. Spustite ročico, da ustavite; zavora deluje v 1 do 3 sekundah. Orodje se samodejno izklopi po minuti nedejavnosti.

Kako nastavim hitrost rezanja?

Uporabite stikalo za način na ročaju za preklapljanje med tremi načini: Moč (6000 obr/min), Normalni (5000 obr/min) in Eko (3500 obr/min). Nastavitev ostane shranjena tudi po izklopu.

Kako zamenjam najlonsko vrvico polavtomatske glave?

1. Odstranite ohišje tako, da pritisnete zaklepne jezičke. 2. Vzemite kolut in zavrzite staro vrvico. 3. Poravnajte vodilo vrvice in utor koluta. 4. Vstavite novo vrvico (priporočeno 2,0 mm) in jo navijte v smeri puščic. 5. Ponovno sestavite pokrov do klika. Dolžina vrvice naj bo 110–140 mm na vsaki strani.

Kaj storiti, če se orodje ne zažene?

Preverite, ali je baterija pravilno vstavljena in napolnjena. Če se je baterija pregrela, jo pustite, da se ohladi. Prepričajte se, da ste pritisnili stikalo za vklop. Če se je orodje samodejno ustavilo po nedejavnosti, ponovno pritisnite stikalo.

Kako vzdržujem menjalnik?

Vsakih 50 ur uporabe odvijte stranski pokrovček in preverite nivo masti. Če v luknji ni dovolj masti, napolnite menjalnik do 3/4 z večnamensko litijevo mastjo (prodano posebej).
Pred posegom se prepričajte, da je menjalnik ohlajen.

Orodje se nenadoma ustavi in indikator utripa, kaj storiti?

Če indikator utripa počasi (0,5 s), je orodje v toplotni zaščiti: pustite ga, da se ohladi. Če utripa hitro (0,1 s), gre za preobremenitev: izklopite napajanje, odstranite baterijo, odpravite vzrok preobremenitve (zapleteno rastlinje, prekomerna globina reza) in znova zaženite.

Kako namestim ramenski pas?

Namestite ramenski pas čez ramo, ga potisnite skozi kavelj orodja in prilagodite dolžino. Za sprostitev orodja z eno roko podprite glavno cev, z drugo pa potegnite trak, da ga snamete z nosilca. Pred uporabo preverite, ali mehanizem za hitro sprostitev deluje pravilno.

Katere so priporočene varnostne razdalje?

Ohranite vsaj 15 metrov razdalje med orodjem in vsemi osebami ali živalmi. Nikoli ne delajte v dežju, slabem vremenu ali na prestrmih pobočjih. Vedno nosite zaščitno opremo: zaščitna očala, protihrupne slušalke, rokavice, nedrseče čevlje in dolge hlače.

Kako zamenjam rezilo?

Najprej odstranite baterijo. Blokirajte nosilec reza z zatičem. Odvijte osrednjo matico (levi navoj: zavrtite v smeri urinega kazalca za popuščanje). Zamenjajte rezilo ob upoštevanju smeri vrtenja. Privijte matico s pomočjo viličastega ključa. Uporabljajte samo originalna rezila HiKOKI s pritrdilno luknjo premera 25,4 mm.

NAVODILA ZA UPORABO CG36DC HiKOKI

V nadaljevanju so prikazani simboli, uporabljeni pri stroju. Pred uporabo se prepričajte, da jih razumete.

	CG36DC / CG36DC(L):Baterijsko kosilnico za travo /Baterijski obrezovalnik grmičevja
	Da ne bi prišlo do poškodb, mora uporabnik prebrati navodila.
	Samo za države EUElektričnih orodij ne odlagajte med hišne odpadke!V skladu z evropsko direktivo 2012/19/EU o odpadni električni in elektronski opremi in njeni uresničitvi v skladu z nacionalnim pravom se morajo električna orodja, ki so dosegla življenjsko dobo ločeno zbirati in okolju prijazno reciklirati.
	Odstranite baterijo pred vzdrževanjem
	Vedno nosite zaščitna očala.
	Vedno uporabljajte zaščito za ušesa.
	Električnega orodja ne uporabljajte v dežju in vlagi in ga ne puščajte na prostem, ko dežuje.
	Pazite se vrženih predmetov
	Razdalja med strojem in opazovalci mora biti vsaj 15 m (50 ft) od stroja
	Obvezna uporaba zaščitnih sredstev za glavo
	Obvezna uporaba zaščite za roke
	Obvezna uporaba obutve, ki preprečuje drsenje
	Pazite na sunek rezila
	Preberite, se posvetujte o dvomih in upoštevajte vsa opozorila in navodila v tem priročniku in na enoti.
	Kaže največjo hitrost grede. Ne uporabljajte priključek za rezanje, katerega največje število obratov na minuto je manjše od števila obratov grede na minuto.
	Označuje mesto za ročaj. Puščice prikazujejo meje položaja ročaja.

	Enosmerni tok
V	Ocenjena napetost
n_0	Vrtilna frekvenca brez obremenitve
	Stikalo za vklop
	Stikalo za izklop
	Ekonomični način
	Običajni način
	Močni način
	Aktivira se zaščitna funkcija
	Stikalo za vklop/izklop
	Stikalo za način

Baterija

	Zasveti;Preostala moč baterije je več kot 75%.
	Zasveti;Preostala moč baterije je med 50 in 75%.
	Zasveti;Preostala moč baterije je med 25 in 50%.
	Zasveti;Preostala moč baterije je manj kot 25%.
	Utripa;Baterija je skoraj prazna. Baterijo napolnite takoj, ko bo mogoče.
	Utripa;Izhod se je ustavil zaradi visoke temperature.Odstranite baterijo in počakajte, da se orodje v celoti ohladi.
	Utripa;Izhod je prekinjen zaradi napake ali okvare.Težava je lahko baterija, zato se obrnite na prodajalca.

OPIS DELOV

Imena delov na spodnjem seznamu ustrezajo SI. 1.

A: Ročica: Sprožilec za aktiviranje enote.

B: Zapiralna ročica: Ročica, ki preprečuje nenamerno delovanje sprožilca.

C: Motor: motor, ki ga poganja baterija.

D: Sčitnik: ščiti operaterja pred letečimi delci.

E: Baterija (na voljo ločeno): vir napajanja za pogon enote.

F: Stikalo za vklop: stikalo za VKLOP ali IZKLOP napajanja enote.

G: Stikalo za način: Stikalo za nastavitev hitrosti motorja.

H: Ročaj desni: Ročaj z ročico nameščeno na desni strani enote.

I: Ročaj levi: Ročaj z ročico nameščeno na levi strani enote.

J: Pritrditev ročaja: Pritrdi ročaje na enoto.

K: Obešalnik: uporablja se za pritrditev ramenskega pasu na enoto.

L: Ročaj z zanko

M: Priključek za rezanje (glava iz najlona/rezilo)

N: Podaljšek varovala

O: Ramenski pas: pas s sprostitvenim mehanizmom. (za CG36DC)

P: Ramenski pas: pas s sprostitvenim mehanizmom. (za CG36DC(L))

R: Sesterokotni imbus ključ

S: Pokrov rezila

T: Navodila za rokovanje

OPOZORILA IN VARNOSTNA NAVODILA

Posebej skrbno upoštevajte izjave, pred katerimi se nahajajo naslednje besede:

OPOZORILO

Označuje veliko verjetnost resnih telesnih poškodb ali smrtno nevarnost, v primeru neupoštevanja navodil.

POZOR

Označuje verjetnost telesnih poškodb ali materialne škode, v primeru neupoštevanja navodil.

OPOMBA

Preberite vsa varnostna opozorila, navodila, slikovne prikaze in specifikacije, ki so priložena orodju.

Neupoštevanje vseh spodaj navedenih navodil lahko povzroči električni udar, požar in/ali resne telesne poškodbe.

Vsa opozorila in navodila shranite, ker jih boste v prihodnje še potrebovali.

Izraz »električno orodje« v opozorilih se nanaša na električno orodje, ki se napaja z električnim pogonom (z električnim kablom) in na akumulatorsko električno orodje (brez električnega kabla).

1) Varnost na delovnem mestu

a) Delovno mesto mora biti čisto in dobro osvetljeno. Nered in neosvetljena področja lahko povzročijo nezgodo.

b) Električnega orodja ne uporabljajte v eksplozivnih okoljih, na primer v bližini vnetljivih tekočin, plinov ali prahu. Električno orodje pri delu proizvaja iskre, ki lahko vnamejo prah ali hlape.

c) Med delom z električnim orodjem ne dovolite, da bi se vam otroci ali druge osebe približale. Z motenjem vaše pozornosti lahko izgubite nadzor nad orodjem.

2) Električna varnost

a) Priključni vtikač električnega orodja mora ustrezati vtičnici. Vtikača ni dovoljeno kakor koli spreminjati. Pri ozemljenih električnih orodjih ne uporabljajte vtikačev z adapterji. Nespremenjeni vtikači in ustrezne vtičnice zmanjšujejo tveganje električnega udara.

b) Preprečite stik z ozemljenimi površinami, kot so cevi, grelci, štedilniki in hladilniki. Ko je vaše telo ozemljeno, je nevarnost električnega udara večja.

c) Električnega orodja ne izpostavljajte dežju ali vlagi. Vdor vode v električno orodje povečuje tveganje električnega udara.

d) Ne zlorabljajte kabla. Kabla ne uporabljajte za prenašanje električnega orodja in ne vlecite za kabel, će želite vtikač izvleči iz vtičnice. Kabla ne izpostavljajte vročini, olju, ostrim robovom in premikajočim se delom. Poškodovani in zapleteni kabli povečujejo tveganje električnega udara.

e) Kadar uporabljate električno orodje zunaj, uporabljajte kabelski podaljšek, ki je primeren za delo na prostem. Z uporabo kabelskega podaljška, ki je izdelan za delo na prostem, je tveganje električnega udara manjše.

f) Če je delo z električnim orodjem v vlažnem okolju neizogibno, uporabite stikalo za zaščito pred diferenčnim tokom. Zaščitno stikalo zmanjšuje tveganje električnega udara.

3) Osebna varnost

a) Bodite pozorni, pazite kaj delate ter se dela z električnim orodjem lotite z razumom. Električnega orodja ne uporabljajte, će ste utrujeni ali pod vplivom mamil, alkohola ali zdravil. Trenutek nepozornosti med delom z električnim orodjem je lahko vzrok za resne telesne poškodbe.

b) Uporabite osebno zaščitno opremo. Vedno nosite zaščitna očala. Nošenje zaščitne opreme, kot so maska za prah, protizdrsni zaščitni čevlji, varnostna čelada ali zaščitni glušniki, kar je odvisno od vrste in načina uporabe električnega orodja, zmanjšuje tveganje telesnih poškodb.

c) Izogibajte se nenamernemu zagonu. Preden orodje priključite na električno omrežje in/ali na akumulator, preden ga dvignete ali nosite, se prepričajte da je orodje izklopljeno. Prenašanje električnega orodja s prstom na stikalu ali priključitev vklopljenega električnega orodja na električno omrežje je lahko vzrok za nezgodo.

d) Preden električno orodje vklopite, odstranite nastavitvena orodja in izvijače. Orodje ali ključ, ki se nahaja na vrtečem delu električnega orodja lahko povzroči telesne poškodbe.

e) Izogibajte se nenormalni drži. Poskrbite za trdno stojišče in za stalno ravnotežje. Na ta način lahko v nepričakovanih situacijah bolje nadzorujete električno orodje.

f) Nosite primerna oblačila. Med delom ne nosite ohlapnih oblačil ali nakita. Las in oblačil ne približujte premikajočim se delom. Ohlapna oblačila, nakit ali dolgi lasje se lahko ujamejo med premikajoče se dele.

Slovenščina

g) Če je na napravo možno montirati priprave za odsesavanje ali prestrezanje prahu, se prepričajte, da so te ustrezno priključene in pravilno uporabljene. Zbiranje prahu lahko zmanjša nevarnosti povezane s prahom.
h) Ne dovolite, da vas znanje, pridobljeno s pogostim rokovanjem z orodjem, zavede, da zanemarite varnostna navodila za ravnanje z orodjem.
Neprevidnost lahko že v delčku sekunde povzroči hude telesne poškodbe.

4) Uporaba in vzdrževanje električnega orodja

a) Električnega orodja ne preobremenjujte. Za izbrano delo uporabite ustrezno električno orodje. Z ustreznim električnim orodjem boste delo opravili bolje in varneje.

b) Električnega orodja ne uporabljate, će stikalo za vklop/izklop orodja ne deluje. Električno orodje, ki ga ni več možno vklopiti ali izklopiti, je nevarno in ga je potrebno popraviti.

c) Pred nastavljanjem orodja, zamenjavo priključkov ali shranjevanjem orodja izvlecite vtikač električnega orodja iz vira napajanja in/ali odstranite akumulator. S takšnimi preventivnimi varnostnimi ukrepi preprečujete nenameren zagon orodja.

d) Električno orodje shranite izven dosega otrok in ne dovolite upravljati orodja osebam, ki orodja ne poznajo in niso prebrale teh navodil. Električno orodje je nevarno v rokah neizkušenih uporabnikov.

e) Vzdržujte električno orodje in priključke. Preverite pravilno delovanje premičnih delov orodja, poškodbe delov in druga stanja, ki bi lahko vplivala na delovanje električnega orodja. V primeru poškodbe je potrebno električno orodje pred uporabo popraviti. Slabo vzdrževano električno orodje je vzrok mnogih nesreč.

f) Rezalno orodje naj bo ostro in čisto. Pravilno vzdrževano rezalno orodje z ostrimi robovi se manj pogosto zatika in je lažje vodljivo.

g) Električno orodje, pribor, vsadna orodja in podobno uporabljajte v skladu s temi navodili, pri čemer upoštevajte delovne pogoje in dejavnost, ki jo boste opravljali. Uporabo električnega orodja v druge namene lahko privede do nevarne situacije.

h) Ročaji in prijemalne površine naj bodo suhe, čiste in brez olja in masti. Spolzki ročaji in prijemalne površine ne omogočajo varnega ravnanja in nadzora orodja v nepričakovanih situacijah.

5) Uporaba in vzdrževanje akumulatorja

a) Polnite samo s polnilnikom, ki ga je določil proizvajalec. Polnilnik, ki je primeren za en tip akumulatorja lahko povzroči nevarnost požara, će ga uporabite z drugim akumulatorjem.

b) Električna orodja uporabljajte samo s posebej izdelanimi akumulatorji. Uporaba drugih akumulatorjev lahko povzroči tveganje poškodb in požara.

c) Ko akumulatorja ne uporabljate ga shranite vstran od kovinskih predmetov kot so sponke, kovanci, ključi, žeblji, vijaki ter drugih manjših kovinskih predmetov, ki lahko povežejo en priključek z drugim.

Kratek stik med priključki na akumulatorju lahko povzroči opekline ali požar.

d) Med nepravilno rabo lahko iz akumulatorja priteče tekočina; izogibajte se stiku z njo. V primeru, da pride do stika, takoj operite z vodo. V primeru, da pride tekočina v stik z očmi, poiščite dodatno zdravniško pomoč. Tekočina iz akumulatorja lahko povzroči vnetje ali opekline.

e) Ne uporabljajte poškodovanega ali spremenjenega baterijskega vložka ali orodja. Poškodovane ali spremenjene baterije so nepredvidljive, povzročijo lahko požar, eksplozijo ali poškodbe.

f) Baterijskega vložka ali orodja ne izpostavljajte požaru ali prekomerni temperaturi. Izpostavljenost požaru ali temperaturi nad 130°C lahko povzroči eksplozijo.

g) Upoštevajte vsa navodila za polnjenje in baterijskega vložka ali orodja ne napolnite zunaj temperaturnega območja, določenega v navodilih.

Nepravilno polnjenje ali polnjenje pri temperaturah zunaj določenega območja lahko poškoduje baterijo in poveča nevarnost požara.

6) Servisiranje

a) Električno orodje lahko servisira le usposobljena oseba, ki mora uporabljati originalne nadomestne dele. Na ta način se ohrani varnost električnega orodja.

b) Nikoli ne popravljajte poškodovanih baterijskih vložkov. Baterijske vložke lahko servisirajo samo proizvajalec ali pooblaščeni serviserji.

VARNOSTNI UKREP

Preprečite dostop otrokom in neusposobljenim osebam.

Kadar orodja ne uporabljate ga shranite izven dosega otrok in neusposobljenih oseb.

VARNOSTNA OPOZORILA ZA BATERIJSKO KOSILNICO ZA TRAVO / BATERIJSKI OBREZOVALNIK GRMIČEVJA

a) Ne uporabljajte naprave v slabih vremenskih razmerah, še posebej, če obstaja nevarnost strele. To zmanjša tveganje, da bi vas zadela strela.

b) Temeljito preglejte območje, kjer se bo stroj uporabljal, in preverite, ali na njem ni divjih živali. Med delovanjem lahko stroj poškoduje divje živali.

c) Temeljito preglejte območje, kjer se bo stroj uporabljal, in odstranite vse kamne, palice, žice, kosti in druge tujke. Vrženi predmeti lahko povzročijo telesne poškodbe.

d) Pred uporabo stroja vedno preglejte, da rezalnik ali rezilo ter sklop rezalnika ali rezila niso poškodovani. Poškodovani deli povečujejo tveganje poškodb.

e) Sledite navodilom za zamenjavo dodatne opreme. Nepravilno zategnjene matice ali vijaki za pritrditev rezila lahko poškodujejo rezilo ali pa povzročijo, da se rezilo sname.

f) Nazivna hitrost vrtenja rezila mora biti vsaj enaka največji hitrosti vrtenja, označeni na stroju. Rezila, ki se vrtijo hitreje, kot je njihova nazivna hitrost, se lahko zlomijo in odletijo.

g) Nosite zaščito za oči, ušesa in roke.

Ustrezna zaščitna oprema bo zmanjšala telesne poškodbe zaradi letečih delcev ali nenamernega stika z rezalno linijo ali rezilom.

h) Med upravljanjem stroja vedno nosite nedrsečo in zaščitno obutev. Ne upravljajte stroja, če ste bosi ali nosite odprte sandale.

To zmanjšuje možnost poškodb stopal zaradi stika s premikajočimi se rezalniki ali rezalnimi linijami.

i) Med upravljanjem stroja vedno nosite varnostno obutev. Ne upravljajte stroja, če ste bosi ali nosite odprte sandale.

To zmanjšuje možnost poškodb stopal zaradi stika s premikajočim se rezalnikom, rezalno linijo ali rezilom.

j) Med upravljanjem stroja vedno nosite dolge hlače. Izpostavljena koža povečuje verjetnost poškodb zaradi vrženih predmetov.

k) Med upravljanjem stroja se izogibajte mimoidočim osebam.

Vrženi delci lahko povzročijo hude telesne poškodbe.

I) Pri upravljanju stroja vedno uporabljajte obe roki. Če stroj držite z obema rokama, se izognete izgubi nadzora. (Sl. 2)

m) Stroj držite samo za izolirane oprijemalne površine, saj lahko rezalna linija ali rezilo prideta v stik s skritimi ožičenji.

Rezalna linija ali rezila lahko v stiku z žico pod napetostjo prenesejo napetost na izpostavljene kovinske dele stroja in povzročijo električni udar.

n) Vedno imejte ustrezno podlago in stroj upravljajte le, če stojite na tleh.

Spolzke ali nestabilne površine lahko povzročijo izgubo nadzora ravnotežja stroja.

o) Ne uporabljajte stroja na preveč strmih pobočjih.

To zmanjšuje tveganje izgube nadzora, zdrsa in padca, kar lahko povzroči telesne poškodbe.

p) Pri delu na pobočjih se vedno prepričajte, da stojite na nogah, vedno delajte prečno na pobočju, nikoli po pobočju navzgor ali navzdol, in bodite zelo previdni, ko spreminjate smer.

To zmanjšuje tveganje izgube nadzora, zdrsa in padca, kar lahko povzroči telesne poškodbe.

q) Ne segajte v bližino rezalnika, rezalne linije ali rezila, kadar stroj deluje. Preden zaženete stroj, se prepričajte, da se rezalnik, rezalna linija ali rezilo ne dotikajo ničesar.

Trenutek nepozornosti med delom s koso je lahko vzrok za resne telesne poškodbe.

r) S strojem ne upravljajte nad višino pasu.

To pomaga preprečiti nehoteni dotik rezalnika ali rezila in omogoča boljši nadzor nad strojem v nepričakovanih situacijah.

s) Pri rezanju grmovja ali sadik, ki so napete, bodite pozorni na skok nazaj.

Ko se napetost v lesnih vlaknih sprosti, lahko grmičevje ali sadike udarijo upravljavca in/ali izmaknejo stroj izpod nadzora.

Tanek material se lahko zatakne za rezilo in ga udari proti vam ali vas potegne iz ravnotežja.

u) Ohranite nadzor nad strojem in se ne dotikajte rezalnikov, rezalnih linij ali rezil in drugih nevarnih gibljivih delov, ko so še v gibanju.

To zmanjšuje nevarnost poškodb zaradi premikajočih se delov.

v) Pri odstranjevanju zagozdenega materiala ali servisiranju stroja se prepričajte, da je stikalo izklopljeno in da je baterija odstranjena.

Nepričakovan zagon stroja med odstranjevanjem zagozdenega materiala ali servisiranjem lahko povzroči resne telesne poškodbe.

w) Napravo prenašajte v izklopljenem stanju in stran od telesa.

Primerno ravnanje s strojem zmanjša verjetnost slučajnega stika s premikajočim se rezalnikom, rezalno linijo ali rezilom.

x) Pri prevozu ali shranjevanju stroja vedno namestite pokrov na kovinska rezila.

Primerno ravnanje s strojem zmanjša verjetnost slučajnega stika s premikajočim se rezilom.

y) Uporabljajte samo nadomestne rezalnike, rezalne linije, rezalne glave in rezila, ki jih je določil proizvajalec.

Nepravilni nadomestni deli lahko povečajo nevarnost zloma in poškodb.

VZROKI ZA SUNEK REZILA IN S TEM POVEZANA OPOZORILA

Sunek rezila je nenadno gibanje stroja vstran, naprej ali nazaj, do katerega lahko pride, ko se rezilo zatakne ali ujame za kakšen predmet, na primer sadiko ali drevesni štor. Lahko je dovolj močan, da stroj in/ali upravljavca odnese v katero koli smer in lahko izgubi nadzor nad strojem.

Sunek rezila in z njim povezane nevarnosti lahko preprečite z ustreznimi previdnostnimi ukrepi, ki so navedeni v nadaljevanju.

1. Stroj trdno držite z obema rokama in premaknite roki v položaj, v katerem boste lahko vzdržali silo sunka rezila. Postavite se na levo stran naprave. Sunek rezila lahko poveča nevarnost poškodb zaradi nepričakovanega premikanja stroja. Uporabnik lahko nadzira sunek rezila z ustreznimi previdnostnimi ukrepi.

2. Če se rezilo zatakne ali se rezanje prekine iz katerega koli drugega razloga, izpustite stroj in ga držite negibno v obdelovancu dokler se rezilo popolnoma ne ustavi. Nikoli ne poskušajte odstraniti stroja iz materiala, medtem ko je rezilo vpeto ali ga povleči nazaj, sicer lahko pride do sunka rezila.

Odkrijte vzrok zatikanja rezila in ga odstranite.

1. Ne uporabljajte topih ali poškodovanih rezil.

Topa ali poškodovana rezila povečujejo tveganje, da se zataknejo ali ujamejo za predmet, kar povzroči sunek rezila.

1. Vedno imejte dobro vidljivost rezanega materiala. Večja možnost da bo prišlo do sunka rezila obstaja na področjih, kjer je težko videti rezani material.

2. Če se vam med delovanjem stroja približa druga oseba, izklopite stroj.

V primeru sunka rezila obstaja povečana nevarnost poškodb drugih oseb, ki jih zadene premikajoče se rezilo.

DODATNA VARNOSTNA NAVODILA

POMEMBNO

POZORNO PREBERITE PRED UPORABO

SHRANITE ZA NADALJNO UPORABO

Varni načini dela

- Izobraževanje

1. Pozorno preberite navodila. Seznanite se s kontrolnimi ročicami in s pravilno uporabo stroja.

2. Ne dovolite uporabo stroja otrokom ali osebam, ki ne poznajo ta navodila. Lokalni predpisi lahko omejujejo starost uporabnika stroja.

3. Bodite pozorni na to, da je uporabnik stroja odgovoren za nesreče ali poškodbe, ki se zgodijo drugim ljudem ali na tuji lastnini.

Slovenščina

- Priprava

1. Pred uporabo preverite napajalni kabel in podaljšek, ali sta poškodovana oziroma obrabljena. Če se kabel med uporabo poškoduje, ga takoj odklopite iz napajanja.
   KABLA SE NE DOTIKAJTE, DOKLER GA NE IZKLOPITE IZ NAPAJANJA.
   Naprave ne uporabljajte, če je kabel poškodovan ali obrabljen.

2. Pred uporabo vedno preglejte napravo, će ima poškodovana, manjkajoča ali napačna varovala ali ščitnike.

3. Nikoli ne upravljajte s strojem, ko so v bližini drugi ljudje, še posebej pazite na otroke ali hišne živali

4. Najlonske glave nikoli ne zamenjajte s kovinskimi rezalnimi sredstvi.

- Uporaba

1. Nosite zaščito za oči, ojačane čevlje in dolge hlače ves čas delovanja stroja.

2. Izogibajte se uporabi naprave v slabih vremenskih razmerah, še posebej, če obstaja nevarnost strele.

3. Stroj uporabljajte podnevi ali ob dobri umetni svetlobi.

4. Nikoli ne uporabljajte stroja s poškodovanimi varovali ali ščitniki ali brez nameščenih varoval ali ščitnikov.

5. Motor vklopite samo tedaj, ko se rezalni deli stroja ne nahajajo v bližini rok ali nog.

6. Vedno odklopite stroj iz napajanja (tj. odstranite vtikač iz omrežja ali odstranite napravo, ki omogoča pogon).

O kadar koli je stroj prepuščen uporabniku;

O pred čiščenjem blokade;

O preden kontrolirate, čistite ali delate na stroju;

O po udarcu v tujek pregledati stroj za poškodbe;

1. Bodite pazljivi zaradi poškodb nog in rok s strani rezalnih delov.

2. Vedno zagotovite, da so ventilacijske odprtine očiščene in brez kakšrnihkoli delcev.

3. V nobenem primeru ni dovoljeno kakor koli spreminjati enote/stroja. Enote/stroja ni dovoljeno uporabljati za dela, za katera ni bil izdelan.

4. Če enota trči ob trden predmet ali se zdi, da prihaja do prekomernih vibracij, jo natančno preglejte in preverite, ali ni poškodovana, razpokana ali deformirana. Uporaba orodja, ki je poškodovano, razpokano ali deformirano, lahko povzroči poškodbe.

5. Podaljšek varovala je opremljen z nožem. Z rokami nikoli ne segajte v bližino noža.

6. Ne uporabljajte več varnostnih pasov ali več naramnih pasov hkrati. Ko nosite ramenski pas, poskrbite, da drugi priključki ne bodo ovirali nosilca za hitro sproščanje na ramenskem pasu.

7. Pri dolgotrajnem delu se občasno ustavite in vzemite odmor, da preprečite morebitni sindrom tresenja rok (HAVS), ki se pojavi zaradi vibracij.

● Vzdrževanje, transport in shranjevanje

1. Odklopite stroj iz napajanja (tj. odstranite vtikač iz omrežja ali odstranite napravo, ki omogoča pogon), preden izvajate vzdrževalna dela in čiščenje.

2. Uporabljajte samo tiste nadomestne dele in pribor, kar priporoča proizvajalec.

3. Stroj redno preglejujte in vzdržujte. Stroj naj popravljajo samo pooblaščeni serviserji.

4. Ko stroj ni v uporabi, ga shranjujte izven dosega otrok.

5. Enoto skrbno očistite in vzdržujte ter jo shranite na suho mesto.

6. Ko enoto prevozite v vozilu ali ko jo skladiščite, pokrijte rezilo s pokrovom za rezilo.

7. Ko rezalni robovi postanejo topi, jih ponovno nabrusite ali spilite, kot je prikazano na sliki, ali se obrnite na pooblaščeni servis HiKOKI. Nepravilno ostrenje lahko povzroči čezmerne vibracije.

● OPOZORILO NEVARNOST POVRATNEGA UDARCA (SI. 3)

Ko uporabljate kovinske priključke za rezanje, kot so rezila, lahko stik sprednje ali desne strani vrtečega se priključka z ovirami, kot so drevesa ali druge trde površine, povzroči, da enota zagrabi oviro, kar privede do povratnega udarca na desni strani upravljavca.

Do povratnega udarca lahko pride, ko priključek za rezanje pride v stik s štori dreves ali kamni, ki so skriti za plevelom. Pred začetkom dela se vedno prepričajte, da za plevelom ni skritih ovir.

Da zmanjšate nevarnost povratnega udarca, med delovanjem vedno postavite enoto na desno stran telesa.

Če je upravljavec pravilno postavljen, ko se priključek za rezanje vrti, bo nevarnost neposrednega stika enote s telesom manjša.

VARNOSTNI UKREPI ZA BATERIJSKO KOSILNICO ZA TRAVO / BATERIJSKO OBREZOVANKO GRMIČEVJA

OPOZORILO

1. Pri vsakem delu s strojem bodite potrpežljivi. Oblecite se ustrezno, da vas ne bo zeblo.

2. Vnaprej načrtujte dela, da bi se lahko izognili nesrečam.

3. Ne uporabljajte orodja ponoči ali ob slabiž vremenskih pogojih, ko je slaba vidljivost. In ne uporabljajte orodja, ko je deževalo ali kmalu po dežju. Delo na spolzkih tleh bi lahko povzročilo nesrečo, će bi izgubili ravnotežje.

4. Pred začetkom dela preglejte priključek za rezanje. Ne uporabljajte orodja, će je najlonska glava počena, razbrazdana ali upognjena. Zagotovite, da je najlonska glava pravilno nameščena. Priključek za rezanje, ki bi med delovanjem razpadel ali se razrahljal, bi lahko povzročil nesrečo.

5. Zagotovite, da namestite zaščitni pokrov, preden začnete z delom. Uporaba orodja brez pokrova bi lahko povzročila nesrečo.

6. Pred začetkom dela obvezno pritrdite ročaj. Pred začetkom dela se prepričajte, da ni ohlapen, ampak pravilno pritrjen. Med delom trdno držite ročaj in orodja ne obračajte naokoli, ampak uporabljajte pravilno držo in ohranjajte ravnotežje. Če bi me delom izgubili ravnotežje, bi se lahko poškodovali.

7. Bodite previdni pri zagonu motorja. Orodje postavite na ravno podlago. Orodja ne uporabljajte v oddaljenosti 15 m od ljudi ali živali. Poskrbite, da priključek za rezanje ne príde v stik s tlemi, drevesi ali rastlinami. Nepreviden zagon lahko priveđe do poškodb.

8. Ne zataknite zapiralni vzvod. Če bi slučajno potegnili nazaj vzvod, bi to lahko povzročilo nepričakovano nesrečo.

9. Preden zapustite orodje, pritisnite gumb za vklop/izklop.

10. Previdno uporabljajte orodje v bližini električnih kablov, plinskih in podobnih napeljav.

11. Preden začnete z delom, bodite pozorni na prazne pločevinke, kamenje in druge ovire ter jih odstranite. Prav tako ne delajte v bližini drevesnih korenin ali skal. Delo na takšnih območjih lahko poškoduje priključek za rezanje ali privede do poškodb.

12. Med delom se nikoli ne dotikajte priključka za rezanje. Poskrbite tudi, da ne pride v stik z vašimi lasmi, oblekami itd.

13. V naslednjih primerih ugasnite motor in preverite, ali se je priključek za rezanje prenehal vrteti. Če se želite premakniti na drugo delovno področje.

Če želite odstraniti smeti ali travo, ki se je zataknilo v orodje.

Če želite iz delovnega območja odstraniti ovire ali smeti, travo in odrezke, ki jih ustvari rezanje.

Če želite položiti orodje na tla.

Ce to naredite, ko se priključek za rezanje še vrti, lahko to privede do nepričakovanih nesreč.

1. Ne uporabljajte orodja, ko so druge osebe bližje od 15 m. Ko delate z nekom, ohranite razdaljo večjo od 15 m. Leteči odrezki lahko privedejo do nepričakovanih nesreč.

Pri delu na nestabilnih površinah, kot so pobočja, se prepričajte, da ni vaš sodelavec izpostavljen kakšni nevarnosti.

Uporabite žvižg ali druga sredstva za priklic pozornosti vaših sodelavcev.

1. Ko se trava ali drugi predmeti zapletejo v priključek za rezanje, izključite motor in se prepričajte, da se je priključek za rezanje prenehal vrteti, preden jih odstranite.

Odstranjevanje predmetov iz priključka za rezanje, ko se ta še vrti, lahko vodi do poškodb.

Nadaljevanje delovanja, ko se tujki zataknejo v priključek za rezanje, lahko povzroči poškodbe.

1. Če orodje slabo deluje in proizvaja čuden hrup ali tresljaje, tedaj takoj izključite motor in se posvetujte s prodajalcem, da ga pregleda in popravi. Nadaljevanje uporabe pod temi pogoji bi lahko privedlo do poškodb ali škode na orodju.

2. Če vam orodje pade na tla ali ga udarite, ga pozorno pregledajte, če ni kakšnih poškodb, razpok ali deformacij.

Če uporabljajte orodje, ki je poškodovano, razpokano ali deformirano, bi to lahko povzročilo poškodbe.

1. Zavarujte orodje med transportom v vozilu, da zagotovite mirovanje tega. Nepoštevanje tega opozorila lahko povzroči nesrečo.

2. Pri transportu ali premikanju orodja držite glavno cev z obema rokama in pazite, da se rezilo med nošenjem ne dotika vašega telesa.

3. Pokrov rezila dajte v priloženo torbo z orodjem, da ga lahko uporabite takoj, ko je potrebno, in ga vedno hranite v bližini orodja.

4. Med transportom ali shranjevanjem orodja odstranite baterijo in rezilo ali ga pokrijte s pokrovom rezila.

5. Kadar ne delate, z orodja odstranite naramni pas.

6. Prepričajte se, da je baterija trdno nameščena. Če ni dobro nameščena se lahko sname in povzroči nesrečo.

7. Izdelka ne uporabljajte, će se orodje ali električni kontakti baterije (baterijski nosilec) deformirajo. Nameščanje baterije lahko povzroči kratki stik, ki lahko vodi do izhajanja dima ali vžiga.

8. Na električnih kontaktih (baterijski nosilec) orodja se ne smejo nabrati ostružki ali prah.

○ Pred uporabo se prepričajte, da se na kontaktih niso nabrali ostružki in prah.

○ Med uporabo poskusite preprečiti padanje ostružkov ali prahu z orodja na baterijo.

○ Pri prekinitvi delovanja ali po uporabi orodja ne puščajte na območju, kjer je lahko izpostavljeno padajočim ostružkom ali prahu.

To lahko povzroči kratki stik, ki lahko vodi do izhajanja dima ali vžiga.

1. Orodje in baterijo vedno uporabljajte pri temperaturi med -5°C in 40°C.

2. Ne tolcite po stikalni plošči, ki je ne smete zlomiti. V nasprotnem primeru se lahko pojavijo težave.

POZOR

1. Priključek za rezanje vklopite samo za travo. Ne uporabljajte orodja v vodnih lužah in se prepričajte, da zemlja ne pride v stik s priključkom za rezanje.

2. Orodje vsebuje precizne dele in naj ne bi padlo na tla ali bilo izpostavljeno močnim udarcem ali vodi. Orodje se bi lahko poškodovalo ali okvarilo.

3. Ko orodje po uporabi shranjujete ali ga prenašate, odstranite priključek za rezanje.

4. Ne izpostavljajte orodja insekticidom ali drugim kemikalijam.

Takšne kemikalije lahko povzročijo razpoke in druge poškodbe.

1. Zamenjajte opozorilne nalepke z novimi oznakami, ko jih je težko prepoznati ali so neberljive ali ko se začnejo odlepljati.

Prosite vašega prodajalca za zagotovitev opozorilnih oznak.

PREVIDNOSTNI UKREPI ZA BATERIJO IN POLNILEC (se prodaja posebej)

1. Baterijo vedno polnite pri temperaturi 0°C–40°C. Temperatura, nižja od 0°C, bo povzročila prenapetost, kar je nevarno. Baterije ni mogoče polniti pri temperaturi, višji od 40°C. Najbolj primerna temperatura za polnjenje je 20°C–25°C.

2. Ne dovolite, da bi v luknjo, ki povezuje polnilno baterijo prišel tujek.

3. Polnilne baterije in polnilnika nikoli ne razstavljajte.

4. V polnilni bateriji nikoli ne povzročite kratkega stika. Kratek stik v bateriji bo povzročil visok električni tok in pregrevanje. Posledica tega bo pregretje ali poškodba baterije.

5. Baterije ne zavrzite v ognej. Če baterija zagori, lahko eksplodira.

6. Ko se življenjska doba baterije zmanjša za normalno uporabo, jo takoj nesite v trgovino, kjer ste jo kupili. Prazne baterije ne zavrzite.

7. V prezračevalne reže polnilnika ne vstavljajte predmetov. Vstavljanje kovinskih ali vnetljivih predmetov v prezračevalne reže polnilnika lahko povzroči tveganje električnega udara ali poškodbo polnilnika.

OPOZORILO ZA LITIJ-IONSKO BATERIJO

Za podaljšanje življenjske dobe je litij-ionska baterija opremljena z zaščitno funkcijo, ki ustavi delovanje. V spodaj opisanih primerih od 1 do 3 se pri uporabi tega izdelka, tudi će ugasnete stikalo, motor lahko ustavi. To ni težava, ampak rezultat zaščitne funkcije.

1. Ko se porabi preostala moč baterije, se motor ugasne. V tem primeru baterijo takoj napolnite.

2. Ce je orodje preobremenjeno, se motor lahko ustavi. V tem primeru sprostite stikalo orodja in odstranite vzroke za preobremenitev. Po tem lahko orodje znova uporabite.

3. Če se baterija pregreje zaradi preobremenitve, se bo ustavil dovod moči.

Prosimo, da upoštevate naslednja opozorila in svarila. OPOZORILO

Da bi preprečili iztekanje baterije, ustvarjanje toplote, oddajanje dima, eksplozijo in vžig, prosimo, da upoštevate naslednja varnostna opozorila.

1. Preprečite nabiranje ostružkov in prahu na bateriji.

○ Med delom poskrbite, da ostružki in prah ne padajo na baterijo.

Slovenščina

○ Med delom poskrbite, da se morebitni ostružki in prah z električnega orodja ne nabirajo na bateriji.

O Neuporabljeno baterijo ne shranjujte na mestu, kjer je izpostavljena ostružkom in prahu.

○ Preden baterijo shranite odstranite ostružke ter prah, ki se lahko sprimejo na baterijo in ne hranite jo skupaj s kovinskimi deli (vijaki, žeblji itn.).

1. Baterijo ne prebadajte z ostrimi predmeti kot so žeblji, ne udarjajte s kladivom, ne stopite nanjo, jo ne mečite ali izpostavljajte težkih fizičnim udarom.

2. Vidno poškodovane ali deformirane baterije ne uporabljajte.

3. Baterijo uporabljajte le za določene namene.

4. Če se baterija ne napolni tudi po preteku določenega časa polnjenja, polnjenje takoj prekinite.

5. Baterije ne postavljajte ali izpostavljajte visokim temperaturam ali visokem pritisku, na primer v mikrovalovni pečici, sušilcu ali visokotlačni komori.

6. Ob zaznavi iztekanja ali neprijetnega vonja jo takoj odmaknite od ognja.

7. Ne uporabljajte je v prostorih, kjer se ustvarja močna statična elektrika.

8. Ob iztekanju baterije, čudnem vonju, ustvarjanju toplote, razbarvanju ali deformaciji oziroma v kolikor je videti čudna med uporabo, polnjenjem ali shranjevanjem jo takoj odstranite iz opreme ali polnilnika in jo prenehajte uporabljati.

9. Ne potapljajte baterije in ne dovolite, da vanjo stečejo kakršnekoli tekočine. Vstop prevodne tekočine, kot je voda, lahko povzroči poškodbe ter posledično požar ali eksplozijo. Baterijo shranjujte na hladnem, suhem mestu, stran od lahko vnetljivih in gorljivih predmetov. Izogibati se je potrebno jedkim plinskim ozračjem.

10. Ne tolcite po stikalni plošči, ki je ne smete zlomiti. V nasprotnem primeru se lahko pojavijo težave.

POZOR

1. Če tekočina, ki izteka iz baterije pride v stik z vašimi očmi jih ne drgnite, ampak jih operite s svežo, čisto vodo ter takoj obiščite zdravnika. Če ne boste obiskali zdravnika, lahko tekočina povzroči težave z očmi.

2. V primeru, da tekočina pride v stik s kožo ali oblačili jih takoj operite s čisto vodo. Obstaja možnost, da lahko to povzroči draženje koje.

3. Če opazite rjo, čuden vonj, pregrevanje, razbarvanje, deformacijo in/ali druge nepravilnosti pri prvi uporabi baterije, je ne uporabljajte in jo vrnite dobavitelju ali prodajalcu.

OPOZORILO

Če v sponko litijeve ionske baterije vdre tuj električno prevoden predmet, lahko nastane kratek stik in s tem nevarnost požara. Prosimo, upoštevajte naslednja navodila za skladiščenje baterije.

○ V škatlo za shranjevanje ni dovoljeno odložiti električno prevodnih odrezkov, žebljev, jeklenih žic, bakrenih žic in drugih žic.

○ Baterijo namestite na električno orodje ali jo shranite tako, da jo dobro pritisnete v baterijski pokrov - odprtine za zračenje se morejo prekriti; s tem preprečite nevarnost kratkih stikov (Glej SI. 4).

GLEDE TRANSPORTA LITIJEVIH BATERIJ

Pri transportu litijevih baterij upoštevajte naslednje previdnostne ukrepe.

OPOZORILO

Obvestite transportno podjetje o tem, da paket vsebuje litijevo baterijo, in o izhodni moči ter upoštevajte navodila transportnega podjetja, ko urejate prevoz.

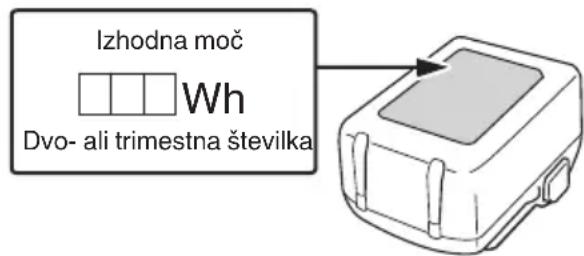

○ Litijeve baterije, ki imajo izhodno moč višjo od 100 Wh so označene kot nevarno blago in za njih boste morali izpolniti posebne prijavne postopke.

O Pri mednarodnem transportu morate upoštevati mednarodno zakonodajo in pravila ter ureditve ciljne države.

Izhodna moč Wh Dvo- ali trimestna številka

PREVIDNOSTNI UKREPI ZA POVEZAVO Z NAPRAVO USB (UC18YSL3)

Ko pride do nepričakovane težave, je mogoče, da bodo podatki na napravi USB, ki je povezana s tem izdelkom, poškodovani ali izgubljeni. Vedno naredite varnostno kopijo podatkov na napravi USB, preden jo uporabite s tem izdelkom.

Naše podjetje ne prevzema odgovornosti za podatke, ki so shranjeni na napravi USB in se poškodujejo ali izgubijo, ali za poškodbe na povezani napravi.

OPOZORILO

○ Pred uporabo preverite, će so na kablu USB kakršne koli napake ali poškodbe. Uporaba okvarjenega ali poškodovanega kabla USB lahko povzroči dim ali ogenj.

○ Ko proizvoda ne uporabljate, pokrijte vrata USB z gumijastim pokrovčkom. Zbiranje prahu itd. v vratih USB lahko povzroči nastajanje dima ali ogenj.

OPOMBA

O Med polnjenjem USB lahko pride do občasnih prekinitev.

○ Ko naprave USB ne polnite, odstranite napravo USB s polnilnika. Če tega ne boste storili, boste skrajšali življenjsko dobo naprave USB, pride pa lahko tudi do nepričakovanih nesreč.

O V tem primeru morda ne bo mogoče napolniti naprav USB, kar je odvisno od vrste naprave.

IMENA DELOV

Številke v spodnjem seznamu se ujemajo s SI. 2–SI. 35.

1	Baterija
2	Zatič
3	Pokrov baterije
4	Sponke
5	Ventilacijske odprtine
6	Pritisnite
7	Izvlecite
8	Vstavite
9	Kontrolna lučka napolnjenosti
10	Glavna cev
11	Stran oprijema
12	Krožni ročaj
13	Matice M6
14	Vijaki M6 x 43
15	Nastavek za pritrditev ročaja (vrsta ročaja z zanko)
16	Oznaka lokacije ročaja
17	Desni ročaj
18	Ročaj
19	Levi ročaj
20	Pritrdilo ročaja (tip krmila kolesa)
21	M5 x 25 šestkotni imbus vijaki
22	M6 x 25 imbus vijaki
23	Konzola pokrova
24	Ščitnik
25	Ohišje menjalnika
26	Podaljšek varovala
27	Nož
28	Sornik
29	Naramni pas
30	Hitro odpenjalni jermen
31	Nosilec
32	Konzola
33	Kljuka
34	Hitro odpenjalni držalo
35	Vijak (za nosilec)
36	Gumb
37	Oznaka omejitve obrabe (2 oznaki)
38	Nosilec rezalnika (A)
39	Premer glave 25 mm
40	Ustavljalnik
41	Navojno pritrdilo ohišja motorja
42	Smer zategovanja najlonske glave (levo vrtenje)
43	Najlonska vrvica
44	Tapnite
45	Daljša se v korakih po 30 mm
46	Tapnite/sprostite
47	Približna dolžina 110–140 mm

48	Rezilo
49	Pokrov rezila
50	Nosilec rezalnika (B)
51	Pokrovček nosilca rezalnika
52	Matica
53	Stikalo za vklop/izklop
54	Opozorilni signali
55	Stikalo načina
56	Indikatorska lučka načina
57	Zaklop vzhoda
58	Vrtalna glava
59	Stikalo indikatorja za nivo baterije
60	Indikatorska lučka napolnjenosti baterije
61	Mast
62	Odprtina za vijak na strani
63	Najlonska glava
64	Pokrov
65	Ohišje
66	Zaklepni jeziček
67	Vodilo za vrvico iz najlona
68	Utor za kolut
69	Oznaka puščice na gumbu
70	Kolut
71	Oznaka puščice na kolutu
72	Zaklepna luknja

SPECIFIKACIJE

1. Električno orodje

Model CG36DC CG36DC(L)
Napetost 36 V
Palični tip Ravni tip
Premer najlonskega kabla 2,0 mm
Premer rezalne zmogljivosti	Najlonska glava	440 mm
	Žagin list	255 mm
Smer vrtenja		V nasprotni smeri urinega kazalca, gledano od zgoraj
Število vrtljajev prostega teka	Moč 6000	min-1
	Običajno	5000 min-1
	Ekonomično	3500 min-1

Slovenščina

Čas delovanja brez obremenitve*1(BSL36B18X)(rezilo/najlonska glava)	Moč 50 min
	Običajno	75 min / 20 min
	Ekonomično	140 min / 50 min
Baterija na voljo za to orodje*2		Večvoltna baterija
Teža *3		5,8 kg 5,2	kg

*1 Ko je polnilna baterija dobavljena je popolnoma napolnjena Ker se temperatura okolja, lastnosti polnilne baterije itd. lahko zelo razlikujejo, je treba zgoraj navedeno uporabiti le kot grobo vodilo. Pogoji: Ko uporabljate rezilo, je stikalo za način nastavljeno na Močno, Običajno ali Ekonomično. (ročica levo VKLOPLJENA ves čas)

*2 AC/DC adapterja (ET36A) ni mogoče uporabiti. Obstoječih baterij (serije BSL3660/3626X/ 3626/3625/3620, BSL18 in BSL14) ni mogoče uporabiti s tem orodjem.

*3 Teža: vključena baterija, rezalni nastavek, ščitnik in ramenski pas. Glede na postopek EPTA 01/2014

OPOMBA

Zaradi HiKOKIJEVEGA programa nenehnega raziskovanja in razvoja se specifikacije lahko spremenijo brez predhodnega obvestila.

1. Baterija (naprodaj posebej)

Model Napetost			Kapaciteta baterije
BSL36B18X 36	/ 18 V *	1	4,0 / 8,0 Ah *1

*1 Orodje se bo samodejno preklopilo.

STANDARDNA OPREMA

Zraven glavnega orodja (1 orodje) vsebuje paket pribor napisan na strani 381.

Standardni pribor se lahko spremeni brez obvestila.

UPORABA

O Obrezovanje, luščenje in košnja plevela.

POLNJENJE

Pred uporabo električnega orodja napolnite baterijo po sledečem postopku.

1. Napajalni kabel polnilnika priključite v vtičnico. Ob priključitvi polnilnika v vtičnico bo kontrolna lučka napolnjenosti utripala rdeče. (Glej Tabela 1)

2. Vstavite baterijo v polnilnik. Trdno vstavite baterijo v polnilnik, kot je prikazano na SI. 6 (na strani 4).

3. Polnjenje Ko vstavite baterijo v polnilnik, se postopek polnjenja začne in indikacijska lučka za polnjenje utripa v modri barvi. Ko bo baterija povsem napolnjena, bo kontrolna lučka gorela zeleno. (Glej Tabela 1)

(1) Označba kontrolne lučke napolnjenosti Označbe kontrolne lučke napolnjenosti bodo takšne, kot je prikazano v Tabeli 1, glede na pogoje polnilnika ali baterije za polnjenje.

Tabela 1: Označbe kontrolne lučke napolnjenosti

VKLOP/IZKLOP v presledkih 0,5 sekunde (RDECE)	Pred polnjenjem *1
Zasveti za 0,5 sekunde v presledkih po 1 sekundo. (MODRO)	Napolnjenost je manj kot 50%
Zasveti za 1 sekunde v presledkih po 0,5 sekundo. (MODRO)	Napolnjenost je manj kot 80%
Neprekinjeno sveti (MODRO)	Napolnjenost je več kot 80%
Nenehno sveti (Neprekinjeno brenčanje: okoli 6 sekund) (ZELENO)	Polnjenje končano
VKLOP/IZKLOP v presledkih 0,3 sekunde (RDEČE)	Mirovanje po pregretju *2
VKLOP/IZKLOP v presledkih 0,1 sekunde (Brenčanje v presledkih: okoli 2 sekundi) (VIJOLIČNO)	Polnjenje ni možno *3

OPOMBA

*1 Če rdeča lučka še naprej utripa, tudi ko ste polnilnik že priklopili, se prepričajte, ali je baterija dobro vstavljena.
*2 Pregreta baterija. Ni mogoče napolniti. Čeprav se bo polnjenje začelo, ko bo baterija dovolj ohlajena, tudi će jo pustite na mestu, je vseeno najbolj priporočljivo, da baterijo odstranite in pustite, da se ohladi na senčnem, dobro prezračenem mestu, preden jo začnete polniti.
*3 Napaka v bateriji ali polnilniku – Baterijo dobro in popolnoma vstavite. – Prepričajte se, da na nastavku in priključkih baterije ni tujkov. Če tujkov ni, gre verjetno za okvaro baterije ali polnilnika. Odnesite ju v pooblaščeni servisni center.
O Če se polnilnik uporablja dalj časa, se bo ta segrel, zaradi česar lahko pride do napak. Ko se polnjenje zaključi, naj polnilnik miruje vsaj 5 minut do naslednjega polnjenja.
(2) Temperature in čas polnjenja baterije. (Glej Tabelo 2)

Tabela 2

Model UC18YSL3
Vrsta baterije Litij-ionska
Napetost polnjena 14,4–18 V
Temperature pri katerih se lahko baterija polni	0°C–50°C

Čas polnjenja baterije približno (Pri 20°C)	1,5 Ah 15	min
	2,0 Ah 20	min
	2,5 Ah 25	min
	3,0 Ah	20 min(BSL1430C, BSL1830C: 30 min)
	4,0 Ah	26 min(BSL1840M: 40 min)
	5,0 Ah 32	min
	6,0 Ah 38	min
Čas polnjenja večvoltne baterije, približno. (Pri 20°C)	1,5 Ah(x 2 enota)	20 min
	2,5 Ah(x 2 enota)	32 min
	4,0 Ah(x 2 enota)	52 min
Število baterijskih celic 4–10
Napetost polnilnika za USB 5 V
Tok polnilnika za USB 2 A
Teža 0,6 kg

OPOMBA

○ Čas polnjenja je odvisen od temperature okolja in napetosti električnega vira.

O Če polnjenje dolgo traja

- Pri zelo nizki žunanji temperaturi polnjenje traja dlje. Baterijo polnite na toplem (na primer v zaprtih prostorih).

- Ne blokirajte pretoka zraka. V nasprotnem primeru se notranjost pregreje in polnilnik postane manj'

– Ce ventilator za hlajenje ne deluje, se za popravilo obrnite na pooblaščeni servisni center HiKOKI.

1. Izključite napajalni kabel polnilnika iz vtičnice.

2. Polnilnik trdno primite in izvlecite baterijo. OPOMBA

Baterijo izvlecite iz polnilnika po uporabi in jo shranite.

V zvezi z električnim tokom v primeru novih baterij itd.

Ker notranja kemijska snov novih baterij in baterij, ki niso bile dlje časa uporabljene, ni aktivirana, je lahko električni tok nizek, ko jih uporabljate prvič in drugič. To je časovno omejen pojav in normalen čas, potreben za polnjenje, se povrne po 2–3 polnjenjih baterije.

Kaj storiti za daljše delovanje baterij.

(1) Baterije napolnite, preden se popolnoma spraznijo. Če začutite, da moč orodja upada, ga prenehajte uporabljati in napolnite njegovo baterijo. Če nadaljujete z uporabo orodja in porabite električni tok, se lahko baterija poškoduje, kar skrajša njeno življenjsko dobo.
(2) Izogibajte se polnjenju pri visokih temperaturah. Akumulatorska baterija bo takoj po uporabi vroča. Če boste takšno baterijo polnili takoj po uporabi, se bo njena notranja kemijska snov izčrpala in življenjska doba baterije se bo skrajšala. Pustite baterijo in jo napolnite potem, ko se je nekaj časa ohlajala.

NAMESTITEV IN DELOVANJE

Dejanje Slika Stran
Odstranitev in vstavljanje baterije 5 3
Polnjenje 6 4
Indikator preostale energije baterije 26 8
Polnjenje naprave USB preko električne vtičnice	27-a 8
Polnjenje naprave USB in baterije preko električne vtičnice	27-b 8
Kako napolniti napravo USB	28 8
Ko je polnjenje naprave USB zaključeno	29	8
Izbor pribora	—	382

POSTOPKI ZA SESTAVO

OPOZORILO

Pred sestavljanjem izvlecite baterijo.

1. Namestitev ročaja

(1) Tip ročaja z zanko (SI. 7)
Ročaj pritrdite na glavno cev tako, da je pod kotom usmerjen proti strani držala.
Pred uporabo nastavite mesto ročaja na najbolj udoben položaj.
Trdno pritrdite ročaj z dvema sornikoma.

OPOMBA

Krožni ročaj namestite med puščice na oznaki lokacije ročaja.

(2) Tip krmila kolesa (SI. 8)

Odstranite vpenjalo ročaja iz sklopa.

Namestite krmilo in rahlo pritrdite pritrdilo ročaja s štirimi vijaki. Nastavite na ustrezen položaj. Nato ga trdno pritrdite s sorniki.

OPOMBA

Krmilo lahko nastavite tako, da ga premaknete naprej do puščice na oznaki lokacije ročaja.

2. Namestitev ščitnika

OPOZORILO

Če je nameščen nepravilen ali pokvarjen ščitnik, lahko povzroči resne telesne poškodbe.

POZOR

Podaljšek varovala je opremljen z nožem. Z njim ravnajte zelo previdno.

Poravnajte ščitnik s konzolo pokrova in ga pritrdite na glavno cev s pomočjo vijaka in konzolo pokrova. (SI. 9)

OPOMBA

O Podaljšek ščitnika je že ob nakupu nameščen na ščitnik.
○ Konzola pokrova je lahko že nameščena na ohišje menjalnika.

[Pri uporabi polavtomatske najlonske glave]

Pri uporabi najlonske glave pritrdite podaljšek ščitnika na ščitnik in nato zategnite vijak. (SI. 10)

[Pri uporabi rezila]

OPOZORILO

Pri uporabi kovinskih ali plastičnih rezil odstranite podaljšek ščitnika. Če tega ne upoštevate, lahko pride do poškodb ščitnika.

OPOMBA

Nosite rokavice, saj ima podaljšek nož.

Slovenščina

Odvijte vijak. Nato enega za drugim potisnite tri kvadratne jezičke na ščitniku in odstranite podaljšek ščitnika. (SI. 11)

3. Namestitev ramenskega pasova

OPOZORILO

○ Ne pozabite pritrditi naramnega pasu, da lahko obrezovalnik trave/rezalnik grmičevja pravilno prenašate.

○ Če ste dobili občutek, da orodje ne deluje normalno, takoj izključite motor, odstranite hitri odpenjač pasu za rame in odstranite orodje.

POZOR

○ Če ne držite orodjamed tem, ko ste potegnili hitri odpenjač za pas, lahko pade in tako povzroči poškodbo ali škodo. Držite glavno cev z eno roko, medtem ko z drugo potegnete.

O Preden ste začeli delati poskrbite, da normalno deluje funkcija za hitro odpenjanje.

O Pred pritrditvijo preverite, ali pas ni prerezan, obrabljen ali poškodovan.

O Preverite, ali kavelj in obešalnik nista deformirana ali poškodovana.

○ Ko je nameščen, pritisnite glavno enoto navzdol, da se prepričate, da se kavelj ne odlepi zlahka in da ramenski pas ni ohlapen.

○ Preverite, ali funkcija hitrega sproščanja deluje, kot bi morala.

(1) Namestite pas na rame tako, kot je prikazano na SI. 12 in ga zataknite z nosilcem na stroj. Prilagodite pas na primerno dolžino.

OPÓMBA

Morda boste morali prilagoditi položaj nosilca, da boste uravnotežili enoto. To storite tako, da odvijete vijak in prilagodite položaj nosilca. Po prilagoditvi po potrebi se prepričajte, da ste dobro privili vijak. (SI. 13)

(2) Če želite odstraniti orodje iz naramnega pasu, primite orodje tako, da z eno roko držite glavno cev in uporabite drugo roko, da odpnete hitro odpenjalni jermen, kakor je prikazano na SI. 14, da ga sprostite od konzole.

(3) Če želite zapeti pas na orodju, vstavite konzolo v kavelj in vstavite hitri odpenjač nad kavelj in v široko odprtino konzole. (SI. 15) Narahlo potegnite pas za ramo, da se prepričate, če je pravilno pritrjen.

4. Namestitev rezalnega nastavka

OPOZÓRILO

○ Pravilno in varno namestite rezalni nastavek, kot je opisano v navodilih za uporabo.

Če ni pravilno ali varno pritrjen, se lahko sname in povzroči resne in/ali smrtne poškodbe.

○ Vedno uporabljajte originalne rezalne nastavke in kovinske nastavke HiKOKI.

[Namestitev polavtomatske najlonske glave]

OPOZORILO

Za glave HiKOKI uporabljajte samo prožno, nekovinsko vrvico, ki jo priporoča proizvajalec. Nikoli ne uporabljajte žice ali žičnih vrvi. Lahko se odlomijo in postanejo nevaren izstrelek.

(1) Funkcija

Samodejno dovaja več najlonske rezalne nitke, ko se po njej dotika pri nizkih vrtljajih (ne več kot 4000 min ^-1 ).

Tehnični podatki

Št. kode	Vrsta pritrdilnega vijaka	Smer vrtenja	Velikost pritrdilnega vijaka
381229	Matica	V nasprotni smeri urnega kazalca	M10 x P1,25-LH

Veljavna najlonska vrvica

Standardna dodatna najlonska glava se lahko uporablja z linijami od Φ2,0 mm (največja dolžina 4 m) do Φ2,7 mm (največja dolžina 2 m).

POZOR

O Ohišje mora biti varno pritrjeno na pokrov.

O Preverite ali pokrov, ohišje in ostali sestavni deli na sebi imajo znakove razpoke ali drugačne poškodbe.

○ Preverite, ali so ohišje in gumb obrabljeni. Če oznaka omejitve obrabe na ohišju ali oznaka puščice na gumbu ni več vidna ali je na dnu gumba luknja, takoj zamenjajte najlonsko glavo. (SI. 16)

O Najlonska glava mora biti varno pritrjena na ohišje menjalnika enote.

O Če najlonska glava ne dovaja pravilno linije rezanja, preverite, ali so najlonska linija in vsi sestavni deli pravilno nameščeni. Če potrebujete pomoč, se obrnite na pooblaščene servisne centre HiKOKI.

(2) Namestitev (SI. 17)

A: Pritisnite zatič ohišja menjalnika, da zaklenete nosilec rezalnika.

B: Namestite najlonsko glavo na ohišje menjalnika orodja. Montažna matica ima levi navoj. Obrnite v smeri urinega kazalca, da zrahljate/v nasprotni smeri urinega kazalca, da zategnete.

OPOMBA

Ker pokrov nosilca rezalnika tukaj ni uporabljen, ga shranite za uporabo kovinskega rezila, će je tako opremljeno.

(3) Prilagajanje dolžine vrvi Nastavite čim nižjo hitrost in tapnite gumb na tleh. Najlonska vrvica bo z vsakim dotikom izvlečena približno 30 mm. (SI. 18) Najlonsko vrvico lahko podaljšate tudi ročno, vendar mora biti motor popolnoma ustavljen. (SI. 19) Pred vsakim posegom nastavite najlonsko vrvico na pravilno dolžino 110–140 mm.

[Namestitev rezila]

(1) Namestitev (SI. 20)

OPOZORILO

O Pri nameščanju rezila se prepričajte, da na njem ni razpok ali kakršnih koli poškodb in da so rezalni robovi obrnjeni v pravilno smer.

○ Odstranite morebitne površinske umazanije z nastavkov za namestitev rezila (nosilec rezalnika (A) (B), pokrov matice, matica). Če tega ne storite, se lahko matice zrahljajo.

O Izboklina nosilca rezalnika (A) se lahko med privijanjem matice ne poravna z rezilom. Pred uporabo se prepričajte, da je rezilo pravilno nameščeno.

○ Ročno zavrtite rezilo in se prepričajte, da ni zibanja ali neobičajnega hrupa. Zibanje lahko povzroči nenormalne vibracije ali povzroči rahljanje matic.

POZOR

O Če je vaša enota opremljena z zaščitnim pokrovom pod rezilom, pred uporabo preverite, ali so nosilci za namestitev rezila obrabljeni ali razpokani. Če opazite poškodbe ali obrabo, ga zamenjajte, saj gre za potrošni artikel.

O Pri rokovanju z rezilom obvezno nosite rokavice.

OPOMBA

Ko nameščate pokrov nosilca rezalnika, se prepričajte, da je konkavna stran obrnjena navzgor.

A: Pritisnite zatič ohišja menjalnika, da zaklenete nosilec rezalnika. Upoštevajte, da ima pritrdilni vijak ali matica rezalnika leve navoje (v smeri urinega kazalca za rahljanje/v nasprotni smeri urinega kazalca za zategovanje).

B: Zategnite pritrdilni vijak ali matico s ključem.

DELOVANJE

OPOZORILO

○ Izogibajte se dolgoročni neprekinjeni uporabi orodja in si po vsakih 30 minutah dela vzemite vsaj 5-minutni odmor.

Utrujenost je največji vzrok nesreč. Pustite si dovolj časa za delo brez hitenja.

O Ne uporabljajte orodja ponoči ali ob slabih vremenskih pogojih, ko je slaba vidljivost.

O Ne uporabljajte orodja, ko je deževalo ali kmalu po dežju.

○ Obujte ustrezno obutev, da preprečite zdrs, ki bi lahko povzročil, da izgubite ravnotežje in padete.

O Orodja ne uporabljajte na strmih pobočjih.

Ko obrezujete na pobočjih, ki niso tako strma, režite s premikanjem proti grebenu.

○ Pazite, da rezalnega nastavka ne premaknete preblizu svojih nog.

○ Med rezanjem rezalnega nastavka ne dvigujte nad kolena.

O Orodja ne uporabljajte tam, kjer bi rezalni nastavek lahko prišel v stik s kamni, drevesi in drugimi ovirami.

○ Rezalni nastavek se lahko poškoduje, medtem ko se še naprej vrti po zaustavitvi motorja. Ko je enota izklopljena, se prepričajte, da se je rezalni nastavek ustavil, preden odložite enoto.

○ Ne uporabljajte orodja, ko so druge osebe bližje od 15 m. Ko delate z nekom, ohranite razdaljo večjo od 15 m.

○ Pritisnite stikalo za vklop/izklop na ročaju, napajanje se vklopi in lučka za vklop/izklop na ročaju zasveti zeleno.

○ Če drugič pritisnete stikalo za vklop, se napajanje izklopi in zelena lučka na ročaju ugasne.

○ Medtem ko ročico potegnete, se napajanje ne VKLOPI, ko pritisnete stikalo za vklop/izklop.

[Samodejni izklop]

– Ko je napajanje vklopljeno, vendar se vzvod eno minuto ne uporablja, se orodje samodejno izklopi. Če želite orodje znova vklopiti, še enkrat pritisnite stikalo za vklop/izklop.

OPOZORILO

Ne puščajte orodja s prižganim napajanjem. To lahko privede do nesreče.

3. Stikalo načina (Sl. 21-b)

Orodje je opremljeno s tremi načini:

»Power Mode« (močni način) »Normal Mode« (običajni način) »Eco Mode« (ekonomični način).

Vsakič, ko pritisnete stikalo za način, se način delovanja spremeni.

Za začetek vrtenja rezalnega nastavka, ko je napajanje vklopljeno, povlecite vzvod, medtem ko pritiskate na zapiralni vzvod.

Ko spustite vzvod, se zavora vključi v 1–3 sekundah in ustavi vrtenje rezalnega nastavka.

Preden uporabljate orodje, poskrbite, da zavora normalno deluje.

5. Rezanje

○ Primate ročaj, pritisnite zapiralni vzvod in povlecite vzvod, da začnete vrteti rezalno glavo. (SI. 22)

○ Ko končate z rezanjem, spustite vzvod in ustavite motor.

○ Zavzemite držo, ki olajša gibanje.

[Uporaba polavtomatske najlonske glave]

– Ko uporabljate najlonsko glavo, je stikalo za način nastavljeno na »Običajno« ali »Ekonomično«.

- Ne zamahujte s cevjo, ampak z boki premaknite najlonsko glavo vodoravno od leve proti desni v loku, medtem ko greste naprej in uporabite desno stran najlonske glave za košnjo trave. (SI. 23)

[Uporaba rezila]

– Travo kosite od desne proti levi, pri čemer uporabite levo stran rezila. (SI. 24)

– Rahlo nagibanje rezila v levo med košnjo bo pokošeno travo nakopičilo v levo, kar bo olajšalo zbiranje.

OPOZORILO

○ Rezilo se lahko prebode, če rezilo, ki se obrača pride v kontakt s trdnim predmetom v kritičnem območju. Lahko pride do nevarne reakcije, ki lahko povzroči nasilen sunek celotne enote in upravljalca. Ta reakcija se imenuje sunek rezila. Kot rezultat tega lahko upravljalec izgubi nadzor nad enoto, kar lahko povzroči težke ali pogubne poškodbe. Večja možnost da bo prišlo do sunka rezila obstaja na področjih, kjer je težko videti material, ki mora biti rezan.

○ Ce rezalni priključek trči ob kamenje ali druge odpadke, ustavite motor in se prepričajte, da so priključek in povezani deli nepoškodovani.

OPOMBA

Prekomerno povečanje hitrosti vrtenja lahko povzroči večjo obrabo rezila, vibracije in hrup. Hitreje se bo tudi izrabila baterija.

6. Nošenje orodja

POZOR

○ Odstranite baterijo za shranjevanje. (SI. 5)

O Orodje nosite, tako da ga držite z rokami.

O Če je rezilo nameščeno, pritrdite priložen pokrov rezila.

OPOZORILA O DELOVANJU

To orodje vključuje funkcijo za zaščito elektronskih komponent, ki nadzorujejo glavno enoto. Če med košnjo pride do preobremenitve – na primer, če se rezalni nastavek zaklene ali se zamaši z vegetacijo – se bo funkcija aktivirala in zaustavila motor. Če se to zgodi, bo opozorilni signal (54 na SI. 25) utripal.

Preverite stanje signala in ustrezno ukrepajte. (SI. 25, Tabela 3)

Z uporabo lahko nadaljujete po naslednjih korektivnih ukrepih. Sprejmite ukrepe za zmanjšanje obremenitve motorja – na primer z zmanjšanjem globine reza. Preden odstranite vegetacijo z rezalnega nastavka, izklopite napajanje in odstranite baterijo iz glavne enote orodja.

Tabela 3

Svetilka za vklop/izklop stanje utripanja	Vzrok Korektivni ukrep
0,5 s vklop/0,5 s izklop-počasno utripanje)	Notranja temperatura je presegla prednastavljeno mejo. Orodje se je ustavilo.(Motor se ugasne.Napajanje se bo samodejno izklopilo po eni minuti.)[Funkcija temperaturne zaščite]	Izklopite napajanje in počakajte, da se naprava ohladi.Ko temperatura naprave pade, lahko nadaljujete z uporabo.

Slovenščina

Svetilka za vklop/izklop stanje utripanja	Vzrok Korektivni ukrep
0,1 s vklop/0,1 s izklop (hitro utripanje)	Obremenitev priključka orodja je presegla prednastavljeno mejo. Orodje se je ustavilo. (Motor ugasne in lučka utripa 10 sekund.) [Funkcija zaščite pred preobremenitvijo]

VZDRŽEVANJE IN PREGLEDOVANJE

OPOZORILO

Pred pregledom ali vzdrževanjem izvlecite baterijo.

Varnost vzdrževanja

O Enoto/stroj vzdržujte v skladu s priporočenimi postopki.

○ Uporabljajte samo originalne nadomestne dele HiKOKI, kot priporoča proizvajalec.

OPOZÓRILO

Nepravilno vzdrževanje lahko povzroči resne poškodbe stroja ali resne telesne poškodbe.

1. Preverjanje stanja rezalnega nastavka

Rezalni nastavek je treba redno preverjati. Če je rezalni nastavek obrabljen ali zlomljen, lahko zdrsne ali zmanjša učinkovitost motorja in ga prežge. Zamenjajte obrabljen rezalni nastavek z novim.

POZOR

Če uporabljate rezalni nastavek, katerega konica je obrabljena ali zlomljena, je nevarno. Torej jo nadomestite z novo.

2. Pregled montažnih vijakov

Redno pregledujte vse montažne vijake in zagotovite, da so tesno pritrjeni. V kolikor bi kateri vijak bil zrahljan ga takoj privijte. Če tega ne storite lahko pride do resne nevarnosti.

3. Vzdrževanje motorja

Zračniki motorja so »srce« električne naprave. Pri uporabi bodite pozorni, da se zračnik ne poškoduje in/ali zmoči z oljem ali vodo.

Pred uporabo se prepričajte, da se na kontaktih niso nabrali ostružki in prah. Občasno preverite pred, med in po uporabi.

POZOR

Odstranite ostružke ali prah, ki se je morda nabral na kontaktih. V nasprotnem primeru lahko pride do okvare.

5. Čiščenje zunanjosti

Umazano električno orodje obrišite z mehko suho krpo ali s krpo, navlaženo z milnico. Ne uporabljajte klorovih raztopin, bencina ali razredčevalcev barve, saj ti stopijo plastiko.

6. Zobniško ohišje (Sl. 30)

Na vsakih 50 ür delovanja preverite raven masti na zobniškem ohišju ali kotnem zobniku tako, da odstranite čep za polnilo masti na strani kotnega zobnika. Če v luknji za vijak ob straneh zobnikov ni maščobe, ohišje menjalnika do 3/4 napolnite s kakovostno večnamensko mastjo na osnovi litija (naprodaj posebej).

POZOR

○ Ko nameščate čep na prvotni položaj, odstranite morebitno umazanijo ali pesek.

O Pred pregledom ali vzdrževanjem zobniškega ohišja se prepričajte, da se je ohišje ohladilo.

7. Polavtomatska glava iz najlona

Zamenjava najlonske nitke

(1) Odstranite ohišje tako, da trdno potisnete zaklepne jezičke navznoter. Ko odstranite ohišje, vzemite kolut in zavrzite preostalo vrvico. (SI. 31)
(2) Zavrtite gumb v smeri oznake puščice gumba in poravnajte najlonsko vodilo vrvice in utor koluta v ravno črto. (SI. 32)
(3) Začnite od vodila najlonske vrvice, vstavite najlonsko vrvico v smeri puščice na kolutu in jo speljite skozi utor koluta, nato pa jo izvlecite do vodila najlonske vrvice na nasprotni strani. Najlonska vrvica naj bo enako dolga na obeh koncih. (SI. 33)
(4) Zavrtite gumb v smeri oznake puščice na gumbu in navijte najlonsko vrvico na kolut. Začetna dolžina rezalne vrvice naj bo pribl. 110–140 mm in mora biti na obeh straneh enaka. (SI. 34
(5) Pokrov postavite na ohišje tako, da se zaklepni jezički na pokrovu srečajo z zaklepnimi luknjami ohišja. Potem trdno potisnite ohišje, dokler se ne usede na mesto.

POZOR

Prepričajte se, da so kavlji varno pritrjeni na zapah na 2 mestih.

Če se območje okoli zapaha zamaši z umazanijo itd., se morda ne bo moglo varno zakleniti, zato ga občasno očistite, da odstranite umazanijo.

8. Rezilo (Sl. 35)

OPOZORILO

Nosite zaščitne rokavice, ko ravnate z rezilom ali ga vzdržujete.

○ Uporabite ostro rezilo. Topo rezilo je bolj verjetno, da se bo zataknilo in zarinilo. Zamenjajte pritrdilno matico, če je poškodovana in jo je težko priviti.
○ Ko zamenjate rezilo, kupite rezilo, ki ga priporoča HiKOKI, z luknjo za namestitev 25,4 mm (en palec).
○ V primeru rezila s 3 zobmi se lahko uporablja na obeh straneh.
O Uporabite ustrezno rezilo za vrsto dela.
O Pri zamenjavi rezil uporabite ustrezna orodja.
○ Ko rezalni robovi postanejo topi, jih ponovno nabrusite ali spilite, kot je prikazano na sliki. Nepravilno ostrenje lahko povzroči čezmerne vibracije.
○ Zavrzite rezila, ki so upognjena, zvita, počena, zlomljena ali kakor koli poškodovana.

OPOMBA

Pri brušenju rezila je pomembno ohraniti prvotno obliko polmera na dnu zoba, da preprečite pokanje.

9. Skladiščenje

Električno orodje in baterijo shranjujte na mestu, kjer je temperatura nižja od 40°C in zunaj dosega otrok.

OPOMBA

Shranjevanje litij-ionskih baterij.

Zagotovite, da so litij-ionske baterije popolnoma napolnjene, preden jih shranite.

Dolgotrajno shranjevanje baterij (3 mesece ali več), ki so le malo napolnjene, lahko vodi do slabšega delovanja, znatnega zmanjšanja časa uporabe baterije ali povzroči, da baterij ni več možno napolniti.

Vendar pa se lahko znatno zmanjšan čas uporabe baterije popravi tako, da se baterije dva do petkrat ponavljajoče napolnijo in uporabijo.

Če je kljub ponavljajočem polnjenju in uporabi čas baterije še vedno zelo kratek, baterije zavrzite in kupite nove.

POZOR

Pri uporabi in vzdrževanju električnih orodjih je treba upoštevati varnostne uredbe in standarde, ki so določene za vsako državo.

Pomembno obvestilo o baterijah za akumulatorsko orodje HiKOKI

Obvezno uporabljajte naše originalne akumulatorske baterije. Za varnost in pravilno delovanje našega akumulatorskega električnega orodja ne jamčimo, će uporabljate baterije, ki jih ni izdelalo naše podjetje, in će baterijo razstavite ali preoblikujete (na primer razstavite in zamenjate celice ali druge notranje dele).

GARANCIJA

Garantiramo za HiKOKI električna orodja v skladu z ustavno/državno veljavnimi uredbami. Garancija ne zajema napak ali poškodb, ki nastanejo zaradi nepravilne uporabe, zlorabe ali normalne obrabe. V primeru pritožbe pošljite sestavljeno električno orodje skupaj z GARANCIJSKIM CERTIFIKATOM, ki ga najdete na koncu teh navodil za uporabo, na pooblaščeni servis HiKOKI.

Informacije o hrupu in vibracijah

Izmerjene vrednosti so bile določene glede na EN62841 in navedene v skladu z ISO 4871.

CG36DC

A tipično vrednoten nivo jakosti hrupa:

(Najlonska glava) 99 dB (A)

(Rezilo) 95 dB (A)

A tipično vrednoten nivo zvočnega tlaka:

(Najlonska glava) 86 dB (A)

(Rezilo) 85 dB (A)

CG36DC (L)

A tipično vrednoten nivo jakosti hrupa:

(Najlonska glava) 98 dB (A)

(Rezilo) 94 dB (A)

A tipično vrednoten nivo zvočnega tlaka:

(Najlonska glava) 85 dB (A)

(Rezilo) 83 dB (A)

Nezanesljivost K: 3 dB (A).

Obvezna uporaba glušnikov.

Skupna vrednost vibracij (vsota vektorja triax) je v skladu s standardom EN62841

CG36DC

Vrednost emisije vibracij ah, w =

(Najlonska glava) 2,9 m/s²

(Rezilo) 2,5 m/s²

CG36DC (L)

Vrednost emisije vibracij ah, w =

(Najlonska glava) 2,0 m/s²

(Rezilo) 2,1 m/s²

Deklarirana skupna vrednost tresljajev in deklarirana vrednost emisij hrupa sta bili izmerjeni v skladu s standardno testno metodo in se lahko uporabita za primerjavo enega orodja z drugim.

Prav tako se lahko uporabita pri preliminarni oceni izpostavljenosti.

OPOZORILO

○ Tresljaji in emisije hrupa med dejansko uporabo električnega orodja se lahko razlikujejo od deklarirane skupne vrednosti v odvisnosti od načinov uporabe orodja, zlasti vrste obdelovanca; in

○ Prepoznajte varnostne ukrepe za zaščito uporabnika, ki temeljijo na oceni izpostavljanja v dejanskih pogojih uporabe (z upoštevanjem vseh delov obratovalnega ciklusa, kot so obdobja, ko je orodje izključeno, in ko orodje teče v prostem teku dodatno k času zagona).

OPOMBA

Zaradi HiKOKIJEVEGA programa nenehnega raziskovanja in razvoja se specifikacije lahko spremenijo brez predhodnega obvestila.

ODPRAVLJANJE MOTENJ

Uporabite pregled v spodnji tabeli, će orodje ne deluje normalno. Če to ne odpravi težave, se posvetujte z vašim prodajalcem ali HiKOKI pooblaščenim servisnim centrom.

Težava Mogoč vzrok Odprava
Orodje ne deluje. Baterija je prazna. Na	polnite akumulator.
	Baterija ni vstavljena do konca. Izvlecite	baterijo in odstranite morebitne ostanke iz predalčka za baterije. Uporabite vatirane palčke ali podobne materiale, da odstranite umazanijo ali vodo s polov baterije. Baterijo trdno vstavite, dokler se ne zaskoči.
	Baterija je pregreta. Nehajte uporabljati	orodje. Odstranite baterijo in pustite, da se ohladi v senčnem, dobro prezračenem prostoru.
	Napajanje ni vklopljeno. Pritisnite stikalo	za vklop na ohišju. Orodje ima funkcijo samodejnega izklopa, ki samodejno izklopi napajanje po eni minuti, će upravljavec ne upravlja z ročico.
	Upravljavec je poskušal potegniti ročico, ne da bi pritisnil na zaklepno ročico.	Orodje ne bo dovolilo delovanja ročice, razen će upravljavec ne pritisne na ročico za zaklepanje, da sprosti varnostni zaklepni mehanizem. Primate ročaj in med vlečenjem ročice pritisnite zaklepno ročico.
	Prekomerna vegetacija, ki se je zapletla v ščitnik in najlonsko glavo, je preobremenila motor.	Če je preobremenjen, se lahko motor izklopi, da zaščiti orodje in baterijo. Izklopite napajanje, odstranite baterijo in odpravite vzrok preobremenitve. Orodje lahko ponovno uporabite po ponovnem vklopu.
Orodje se zažene, nato pa se kmalu ustavi.	Baterija je skoraj prazna. Napolnite akumulator.
	Baterija je pregreta. Nehajte uporabljati	orodje. Odstranite baterijo in pustite, da se ohladi v senčnem, dobro prezračenem prostoru.
	Orodje je preobremenjeno. Zmanjšajte	globino reza, da zmanjšate obremenitev.
Hitrosti ni mogoče spremeniti. Baterija je skoraj prazna. Napolnite akumulator.
Vibracije so pretirane. Rezalni nastavek	ni pravilno pritrjen. Ponovno namestite	rezalni nastavek.
	Rezalni nastavek je počen, zlomljen ali deformiran.	Zamenjajte rezalni nastavek.
	Ročaj ni varno pritrjen na glavno cev. Trdno pritrdite.
	Ščitnik ni varno pritrjen na glavno cev.	Trdno pritrdite.
Rezilo ne reže dobro Konica rezila je poškodovana Zamenjajte rezilo.
Zavora traja već kot tri sekunde, da začne delovati, tudi potem, ko spustite ročico.	Lahko da obstaja težava z izdelkom. Obrnite se na trgovino, kjer ste kupili orodje, ali na najbližji pooblaščeni servisni center HiKOKI.
Težava Mogoč vzrok Odprava
Baterije ni mogoče pritrditi. Baterija ni navedenega tipa. Uporabljajte samo MULTI VOLT baterije.
Najlonska glava se ne bo obračala. Najlonski nosilec za glavo ni pravilno nameščen.		Ponovno pritrdite najlonski nosilec za glavo.
Rezilo se ne vrti Nosilec rezalnika ni pravilno nameščen		Ponovno namestite nosilec rezalnika.
		Rezilo je deformirano Zamenjajte rezilo.

SYMBOLY

VÝSTRAHA

5. Čistenie vonkajšku

g) Električni alat, pribor, rezne pločice itd.

koristite u skladu sa ovim uputstvima, uzimajući u obzir uslove rada i posao koji treba obaviti.

1. Baterija (prodaje se zasebno)

Model Napon	Kapacitet baterije
BSL36B18X 36	/ 18 V *1	4,0 / 8,0 Ah *1

*1 Sam alat se automatski prebacuje.

STANDARDNI PRIBOR

Osim glavnog uređaja (1 uređaj), u pakovanju se nalazi i pribor koji je naveden na strani 381.

Alat je opremljen sa tri režima: „Režim napajanja“ „Normalan režim“ „Eco režim“.
Svaki put kada se režim prekidača pritisne, režim rukovanja se menja.
Režim podešavanja ostaje podešen čak i ako je napajanje isključeno.

4. Rukovanje polugom i kočnicom (Sl. 22)

Za početak okretanja dodatka za sečenje, dok je alatka uključena, povucite polugu dok pritiskate polugu za zaključavanje.

2) Električna sigurnost

a) Utikači električnog alata moraju odgovarati utičnicama na koje se priključuju. Ni na koji način nemojte mijenjati električni utikač. Ne koristite adapterske utikače s uzemljenim električnim alatom. Neizmijenjeni utikači i odgovarajuće utičnice smanjuju opasnost od strujnog udara.

1. Baterija (prodaje se zasebno)

Model Napon	Kapacitet baterije
BSL36B18X 36	/ 18 V * 1	4,0 / 8,0 Ah *1
