BRUKSANVISNING CG36DA HiKOKI

Nedan visas de symboler som används för maskinen. Se till att du förstår vad de betyder innan verktyget används.

	CG36DA / CG36DA (L) / CG36DTA / CG36DTA (L): Batteridriven grästrimmer
	Användaren måste läsa bruksanvisningen för att minska risken för personskador.
	Ha alltid ögonskydd.
	Bär alltid hörselskydd.
	Utsätt inte för fukt.
	Håll åskådare på avstånd.
	Ta ut batteriet före justering eller rengöring och om redskapet lämnas utan tillsyn under en tid.
	Gäller endast EU-länderElektriska verktyg får inte kastas ihushållssoporna!Enligt direktivet 2002/96/EG som avser äldre elektrisk och elektronisk utrustning och dess tillämpning enligt nationell lagstiftning ska uttjänta elektriska verktyg sorteras separat och lämnas till miljövänlig återvinning.
	Det är viktigt att du noggrant läser, förstår och följer följande säkerhetsföreskrifter och varningar. Om redskapet används vårdslöst eller felaktigt kan det orsaka allvarliga eller livshotande skador.
	Läs, förstå och följ alla varningar och anvisningar i denna bruksanvisning och på redskapet.
	Förbjuden åtgärd
	Bär alltid ögon-, huvud- och hörselskydd när du använder detta redskap.
	Håll alla barn, åskådare och medhjälpare på 15 m avstånd från redskapet. Stäng omedelbart av enheten och någon kommer närmare.
	Akta dig för föremål som kastas ut från redskapet.
	Visar maximal axelhastighet. Använd inte skärtillsatser vars maximala varvtal är lägre än axelhastigheten.
	Använd handskar om detta är nödvändigt, t.ex. när skärande delar hanteras.
	Använd halksäkra och kraftiga skor.

	Den roterande klingan kastas tillbaka när den stöter på ett hårt föremål. Detta kan orsaka en farlig och kraftig motreaktion på redskapet och för användaren. Denna reaktion kallas kast. Användaren kan då tappa kontrollen över redskapet och orsaka allvarliga eller livshotande skador. Kast förekommer oftare i områden där det är svårt att se materialet som ska trimmas.
	Strömknapp

A: Spak : Reglage för att aktivera enheten.
B: Låsspak : Spak som förhindrar oavsiktlig manövrering av avtryckaren.
C: Motor : Batteridriven, skivformad motor.
D: Hölje : Skyddar användaren från fl ygande skräp.
E: Batteri : Strömkälla för att driva enheten.
F: Strömknapp : Knapp för att ändra enhetens ström från PÅ eller AV.
G: Hastighetsratt : Ratt för att justera motorns hastighet.
H: Handtag höger : Handtag med spak placerad på enhetens höger sida.
I: Handtag vänster : Handtag placerad på enhetens vänster sida.
J: Handtag fäste : Fäster handtaget på enheten.
K: Hängare : Används för att fästa ett axel- eller hängarbälte vid enheten.
L: Fixeringsspak
M: Ringhandtag
N: Axelbälte : Bärsele med frigöringsmekanism för kombinerad användning med batteri.
O: Laddare : För att ladda batteriet.

ALLMÄNNA SÄKERHETSVARNINGAR FÖR ELEKTRISKA VERKTYG

WARNING

Läs alla säkerhetsvarningar och alla instruktioner.

Underlåtenhet att följa varningarna och instruktionerna nedan kan resultera i elstötar, brand och/eller allvarliga skador.

Spara alla varningar och instruktioner för framtida referens.

Uttrycket "elektriskt verktyg" i varningar hänvisar till ditt eldrivna (med sladd) eller batteridrivna (sladdlöst) elektriska verktyg.

1) Säkerhet på arbetsplats

a) Håll arbetsplatsen ren och välbelyst.

Röriga eller mörka arbetsplatser inbjuder till olyckor.

b) Använd inte elektriska verktyg i explosiva omgivningar, som t ex i närvaro av antändliga vätskor, gaser eller damm.

Elektriska verktyg bildar gnistor som kan antända dammet eller ångorna.

c) Håll barn och kringstående på avständ när du arbetar med ett elektriskt verktyg.

Distraktioner kan få dig att tappa kontrollen.

2) Elektrisk säkerhet

a) Det elektriska verktygets stickpropp måste matcha uttaget.

Modifi era aldrig stickproppen.

Använd inte adapterstickproppar till jordade elektriska verktyg.

Omodifi erade stickproppar och matchande uttag minskar risken för elstötar.

Svenska

b) Undvik kroppskontakt med jordade ytor som tex rör, värmeelement, spisar och kylskåp.

Det fi nns ökad risk för elstötar om din kropp är jordad.

c) Utsätt inte elektriska verktyg för regn eller väta.

Om vatten kommer in i ett elektriskt verktyg ökar risken för elstötar.

d) Misshandla inte sladden. Använd aldrig sladden för att bära, dra eller dra ur sladden till det elektriska verktyget.

Håll sladden borta från värme, olja, skarpa kanter eller rörliga delar.

Skadade eller tilltrasslade sladdar ökar risken för elstötar.

e) Använd en förlängningssladd som är lämplig för utomhusbruk när du arbetar med det elektriska verktyget utomhus.

Användning av en sladd som är lämplig för utomhusbruk minskar risken för elstötar.

f) Om du inte kan undvika att använde ett elektriskt verktyg på en fuktig plats, använd ett uttag med jordfelsbrytare.

Användning av en jordfelsbrytare minskar risken för elektrisk stöt.

3) Personlig säkerhet

a) Var väksam, se upp med vad du gör och använd sunt förnuft när du arbetar med ett elektriskt verktyg.

Använd inte elektriska verktyg när du är trött, drog- eller alkoholpåverkad eller har tagit mediciner.

Ett ögonblicks ouppmärksamhet under arbetet kan resultera i allvarliga personskador.

b) Använd personskyddsutrustning. Ha alltid ögonskydd.

Skyddsutrustning som till exempel ansiktsmask, glidfria säkerhetsskor, hjälm eller hörselskydd för tillämpliga förhållanden minskar personskadorna.

c) Förebygg oavsiktlig start. Se till att omkopplaren står i läge av innan du ansluter det elektriska verktyget till strömskällan och/eller batteriet, tar upp eller bär verktyget.

Att bära det elektriska verktyget med fingret på omkopplaren eller kraftansluta det elektriska verktyget då omkopplaren är på inbjuder till olyckor.

d) Avlägsna eventuell justeringsnyckel eller skruvnyckel innan du startar det elektriska verktyget.

En skruvnyckel eller nyckel som lämnats kvar på en roterande del av det elektriska verktyget kan resultera i personskador.

e) Sträck dig inte för långt. Stå alltid stadigt på fötterna och håll balansen.

På så sätt får du bättre kontroll över det elektriska verktyget i oväntade situationer.

f) Klä dig korrekt. Ha inte på dig vida, lösa kläder eller smycken. Håll håret, kläderna och handskarna borta från rörliga delar.

Vida kläder, smycken eller långt hår kan fastna i de rörliga delarna.

g) Omtillbehörföranslutningavdammuppsugnings- och damminsamlinganordningar ingår, se då till att dessa anordningar ansluts och används på korrekt sätt.

Användning av damminsamling kan minska dammrelaterade faror.

4) Användning och skötsel av elektriska verktyg

a) Tvinga inte det elektriska verktyget. Använd korrekt verktyg för det du ska göra.

Korrekt verktyg gör arbetet bättre och säkrare med den hastighet som det är avsett för.

b) Använd inte det elektriska verktyget om omkopplaren inte kan vridas Från eller Till.

Elektriska verktyg som inte kan kontrolleras med omkopplaren är farliga och måste repareras.

c) Dra ut sladden ur uttaget och/eller batteriet från det elektriska verktyget innan du gör justeringar, byter tillbehör eller magasinerar det elektriska verktyget.

Sådana förebyggande säkerhetsåtgärder minskar risken för att det elektriska verktyget startar oavsiktligt.

d) Förvara elektriska verktyg som inte används utom räckhåll för barn och låt inte personer som är obekanta med verktyget eller dessa instruktioner använda verktyget.

Elektriska verktyg är farliga i händerna på otränade användare.

e) Underhåll elektriska verktyg. Kontrollera med avseende på felaktig inriktning eller om rörliga delar kärvar, om delar har spruckit samt alla andra tillstånd som kan påverka verktygets drift. Om verktyget är skadat se till att det repareras innan du använder det.

Många olyckor förorsakas av dåligt underhållna verktyg.

f) Håll skärverktygen skarpa och rena.

Korrekt underhållna skärverktyg med skarpa skäreggar kärvar inte och är lättare att kontrollera.

g) Använd det elektriska verktyget, tillbehör och hårdmetallskär etc. i enlighet med dessa instruktioner, samtidigt som du tar arbetsförhållanden och det arbete som ska utföras med i beräkningen.

Att använda det elektriska verktyget för andra ändamål än det är avsett för kan resultera i farliga situationer.

5) Användning och vård av batteriverktyg

a) Ladda endast med laddare som angetts av tillverkaren.

En laddare som passar för en typ av batteri kan orsaka brandfara om den använd med ett annat batteri.

b) Använd verktyg endast med specifikt avsedda batteri.

Användning av annat batteri kan orsaka risk för skada eller brand.

c) När ett batteri inte används förvara det frånskiljt från andra metallföremål så som gem, mynt, nycklar, spikar, skruvar eller andra metallföremål som kan orsaka anslutning från en pol till en annan.

d) Vid oriktigt handhavande kan vätska komma ut från batteriet; undvik kontakt. Om kontakt av misstag sker, spola med vatten. Om vätska kommer i ögonen sök medicinsk hjälp.

Vätska som läcker från batteriet kan orsaka irritation eller brännskador.

6) Service

a) Låt en kvalificerad reparatör utföra service på ditt elektriska verktyg och använd bara identiska reservdelar.

Detta garanterar att det elektriska verktyget alltid är säkert och fungerar som det ska.

FÖREBYGGANDE ÅTGÄRD

Håll barn och bräckliga personer på avständ.

När verktygen inte används ska de förvaras utom räckhåll för barn och bräckliga personer.

SÄKERHETSVARNINGAR FÖR GRÄSTRIMMER

VIKTIGT

LÄS NOGGRANT FÖRE ANVÄNDNING BEHÄLL FÖR FRAMTIDA ANVÄNDNING

Säker användning

- Utbildning

a) Läs instruktionerna noggrant. Bekanta dig med reglagen samt korrekt användning av maskinen.
b) Låt aldrig personer som inte är bekanta med anvisningarna eller barn använda redskapet. Lokala föreskrifter kan begränsa operatörens ålder.
c) Tänk på att operatören eller användare är ansvarig för olyckor eller faror som inträff ar med andra människor eller deras egendom.

- Förberedelse

a) Före användning, kontrollera elkabeln och förlängningskabeln för tecken på skador eller slitage. Om kabeln skadas under användning, koppla omedelbart ur den från uttaget.
RÖR INTE KABELN INNAN DEN KOPPLATS UR UTTAGET.

Använd inte maskinen om kabeln är skadad eller sliten.

b) Inspektera alltid maskinen före användning för skadade, saknade eller felplacerade skydd.

c) Kör aldrig redskapet när personer, särskilt barn, eller husdjur fi nns i närheten.

d) Byt aldrig ut nylonhuvud mot metallisk skärutrustning.

- Drift

a) Använd alltid skyddsglasögon, grova skor och långbyxor när du kör maskinen.
b) Undvik att använda maskinen i dåligt väder. Särskilt när det fi nns risk för blixtnedslag.
c) Använd redskapet endast i dagsljus eller tillräckligt artifi ciellt ljus.
d) Kör aldrig maskinen med skadade skydd eller utan skydd på plats.
e) Starta motorn endast då händer och fötter är borta från de skärande delarna.

f) Koppla alltid bort redskapet från strömförsörjningen (ta t.ex. ut kontakten ur nätuttaget eller ta bort avstängningsanordningen)

- när maskinen lämnas obevakad;

• före rengöring av igensättning,
• före kontroll, rengöring eller arbete på redskapet,
• när du slagit mot ett främmande föremål,
• när redskapet börjar vibrera onormalt.

g) Var försiktig så att inte de skärande delarna skada händer och fötter.

h) Se alltid till att smuts inte kommer in i ventilationsöppningarna.

i) Ändra aldrig redskapet på något sätt. Använd inte ditt redskap för annat ändamål än det är avsett för.

● Underhåll, transport och förvaring

a) Koppla alltid bort redskapet från strömförsörjningen (ta t.ex. ut kontakten ur nätuttaget eller ta bort avstängningsanordningen) innan du utför underhålls- eller rengöringsarbete.
b) Använd endast reservdelar och tillbehör som rekommenderas av tillverkaren.
c) Inspektera och underhåll redskapet regelbundet. Reparera endast redskapet hos en auktoriserad reparatör.
d) Förvara redskapet utom räckhåll för barn när det inte används.
e) Täck över klingan med ett transportskydd vid transport i ett fordon eller vid förvaring.

FÖRSIKTIGHETSÅTGÄRDER FÖR BATTERIDRIVEN GRÄSTRIMMER

WARNING

1. Var tälmodig när du arbetar med redskapet. Kläd dig varmt.

2. Planera allt arbete i förväg för att förebygga olyckor.

3. Kör inte redskapet på natten eller i dåligt väder då sikten är dålig. Kör inte redskapet i regn eller direkt efter ett regn.

Arbete på halt underlag kan orsaka en olycka om du tappar balansen.

1. Inspektera nylonhuvudet före arbetets början.

Använd inte redskapet om nylonhuvudet är sprucket, repigt eller böjt.

Se till att nylonhuvudet är ordentligt fastsatt. Ett nylonhuvud som faller isär under körning kan orsaka en olycka.

1. Fäst säkerhetskåpan innan du börjar arbetet.

Körs redskapet utan denna del kan det leda till en olycka.

1. Fäst remhandtaget innan du börjar arbetet. Kontrollera att det inte är löst utan ordentligt fäst innan du börjar arbetet. Håll remhandtaget ordentligt under arbetet och sväng inte runt med redskapet, utan använd rätt arbetsställning och behåll balansen.

Tappar du balansen under arbetet kan du skada dig.

1. Var försiktig när du startar motorn.

Placera redskapet på ett jämnt underlag.

Kör inte redskapet närmare än 15 m från människor eller djur.

Kontrollera att nylonhuvudet inte kommer i kontakt med marken eller träd och växter.

En vårdslös start kan leda till skada.

1. Fäst inte lässpaken.

Dras lässpaken tillbaka oavsiktligt kan detta orsaka personskada.

1. Tryck på strömbrytaren för att stänga av redskapet innan du lämnar det.

2. Kör redskapet försiktigt nära elektriska kablar, gasledningar och liknande installationer.

3. Se upp för och ta bort tomma burkar, ledningar, stenar eller andra hinder innan du börjar arbetet. Arbeta inte i närheten av rötter eller stenblock.

Arbete i sådana områden kan skada nylonhuvudet eller leda till skada.

1. Rör aldrig vid nylonhuvudet under drift.

Se även till att det inte kommer i kontakt med ditt här, dina kläder osv.

1. Stäng av motorn och kontrollera att nylonhuvudet har stannat i följande situationer.

När du flyttar till ett annat arbetsområde.

När du rensar bort gräs som har fastnat i redskapet.

När du tar bort hinder i arbetsområdet eller skräp, gräs och spån som skapas vid trimningen.

När du lägger ner verktyget.

Gör du detta med ett roterande nylonhuvud kan det leda till personskador.

1. Använd inte redskapet närmare är 15 m från en person. Arbetar du med någon annan, håll ett avständ på över 15 m.

Flygande spån kan orsaka olyckor.

Vid arbete på lutande underlag som slänter ska du se till att din medarbetare inte är utsatt för risker.

Påkalla dina medarbetares uppmärksamhet med visslingar eller på annat sätt.

1. När gräs och andra föremål trasslas in i nylonhuvudet, stäng av motorn och vänta tills nylonhuvudet har slutat rotera innan du tar bort dem.

Borttagning av föremål från nylonhuvudet när det roterar kan leda till personskada.

Fortsatt körning redskapet med främmande föremål som fastnat i nylonhuvudet kan leda till skador.

Svenska

1. Om redskapet fungerar dåligt och avger konstiga ljud eller vibrationer, stäng omedelbart av motorn och be din återförsäljare undersöka och reparera det.

Fortsatt användning under dessa förhållanden kan leda till personskador eller skada på redskapet.

1. Kontrollera att det inte fi nns skador, sprickor eller deformation om du tappar redskapet eller stöter emot med det.

Användning av ett redskap som är skadat, sprucket eller deformerat kan leda till personskada.

1. Fäst redskapet så att det ligger stilla under transport.

Om denna varning inte följs kan en olycka inträff a.

1. Denna produkt har en stark permanent magnet i motorn. laktta följande säkerhetsföreskrifter gällande flisor som fastnar på verktyget och den eff ekt som den permanenta magneten har på elektroniska enheter.

2. Använd inte produkten om verktyget eller batteripolarna (batteriluckan) är deformerade.

Att montera ett sådant batteri kan orsaka kortslutning vilket kan leda till rökutsläpp eller antändning.

1. Håll verktygets anslutningar (batterilucka) fri från spån och damm.

○ Före användning, se till att spån och damm inte har ansamlats i området vid terminalerna.

○ Försök att undvika att spån eller damm på verktyget hamnar på batteriet under drift.

○ När du avbryter drift eller efter användning, lämna inte verktyget i ett område där det kan utsättas för fallande spån eller damm.

Detta kan orsaka kortslutning som kan leda till rökutveckling eller brand.

VIKTIGT

○ Placera inte verktyget på en arbetsbänk där det ligger Ifl isor.

Flisorna kan fastna på verktyget och orsaka personskada eller bristande funktion.

○ Om det har fastnat flisor på verktyget ska du inte röra vid det.

Avlägsna flisorna med en borste.

Underlåtelse att göra detta kan resultera i personskada.

○ Om du använder en pacemaker eller en annan elektronisk medicinsk enhet, ska du inte använda eller närma dig verktyget.

Det kan påverka den elektroniska enhetens funktion.

○ Använd inte verktyget nära precisionsenheter som t.ex. mobiltelefoner, magnetkort eller elektroniska minnesmedier.

Det kan orsaka bristfällig funktion, haveri eller förlust av data.

VIKTIGT

1. Använd inte nylonhuvudet till annat än att klippa gräs. Kör inte redskapet i vattenpölar och se till att jord inte kommer i kontakt med nylonhuvudet.

2. Redskapet innehåller precisionsdelar och får inte tappas, utsättas för kraftiga stötar eller vatten.

Redskapet kan skadas eller leda till felfunktion.

1. Ta bort nylonhuvudet om redskapet ska läggas på förvaring eller transporteras efter användning.

2. Utsätt inte redskapet för insektsmedel och andra kemikalier.

Sådana kemikalier kan orsaka sprickor eller annan skada.

1. Byt ut varningsetiketterna mot nya när de är svåra att läsa eller oläsbara och när de börjar skalas av.

Be din återförsäljare om nya varningsetiketter.

1. Rör inte vid motorn genast efter användning eftersom den kan bli mycket het.

FÖRSIKTIGHETSÅTGÄRDER FÖR BATTERI OCH LADDARE

1. Ladda alltid batteriet i en omgivande temperatur mellan -10–40°C. Om batteriet laddas i en temperatur som underskrider -10°C, kan det resultera i överladdning som är farligt. Batteriet bör inte laddas i temperaturer över +40°C.

Den lämpligaste uppladdningstemperaturen ligger mellan 20-25°C.

1. Använd inte laddaren utan uppehåll.

Låt aggregatet vila i ca. 15 minuter mellan varje laddning.

1. Se till att inga främmande föremål hamnar i verktyget genom batteriöppningen eller uttagen.

2. Ta aldrig isär vare sig det uppladdningsbara batteriet eller laddningsaggregatet.

3. Se till att det uppladdningsbara batteriet inte kortsluts. Kortslutning av batteriet kan orsaka en stor elektrisk ström och överhettning. Det leder till brännskada eller skada på batteriet.

4. Kasta inte batteriet i öppen eld.

Om batteriet blir bränt kan det explodera.

1. Laddningsaggregatet skadas när du använder ett urladdat batteri.

2. Så snart batteriets efterladdningstid blir för kort för verktygets praktiska användning, skall du föra eller skicka batteriet till återförsäljaren. Kasta inte bort det urladdade batteriet med sopor.

3. Se till att inga föremål eller främmande ämnen hamnar i laddningsaggregatets ventilationshål.

Isättning av metallföremål eller lättantändliga objekt i ventilationshålen kommer att resultera i elektriska överslag och skador på laddningsaggregatet.

WARNING FÖR LITIUMJONBATTERI

För att förlänga livstiden är litiumjonbatteriet utrustat med en skyddsfunktion som stoppar utmatning.

I händelse av 1 till 3 som beskrivs nedan, vid användning av denna produkt, även om du trycker på knappen kan det hända att motorn stannar. Detta är inget fel utan ett resultat av skyddsfunktionen.

1. När kvarvarande batterikraft tar slut stannar motorn.

I detta fall ladda omedelbart upp det.

1. Om verktyget är överbelastat kan motorn stanna. Om så händer släpp knappen på verktyget och ta åtgärda orsaken till överbelastningen. Därefter kan du fortsätta igen.

2. Om batteriet överhettas under för hög belastning kan batteriet ta slut.

Om detta händer, sluta använda batteriet och låt det svalna. Du kan använda det igen när det svalnat.

Vidare, var god beakta följande varningar och föreskrifter. WARNING

För att förebygga läckage från batteri, värmeutveckling, rök, explosion och eldsvåda, var god beakta följande försiktighetsåtgärder.

1. Se till att spån och smuts inte samlas på batteriet.

○ Vid arbete se till att spån och smuts inte faller på batteriet.

Se till att eventuellt spån och smuts som faller på det elektriska verktyget vid arbete inte samlas på batteriet.

○ Förvara inte batteri som inte används på en plats där de utsätts för spån och smuts.

○ Innan förvaring av ett batteri avlägsna eventuellt spån och smuts som har fastnat på det och förvara det inte tillsammans med metallföremål (skruvar, spikar etc.).

1. Gör inte hål i batteri med skarpa föremål så som spik, slå med hammare, stampa på eller kasta föremål på eller utsätt batteriet för fysisk påfrestning.

2. Använd inte uppenbarligt skadat batteri eller batteri som är deformerat.

3. Använd inte batteriet med polerna omvända.

4. Anslut inte direkt till ett elektriskt uttag eller uttaget för cigarettändare i en bil.
5. Använd inte batteri för andra syften än de som anges.
6. Om batteriladdningen inte lyckas avslutas trots att den angivna laddningstiden passerat, stoppa omedelbart vidare laddning.
7. Utsätt inte batteriet för höga temperaturer eller högt tryck så som i en mikrovågsugn, hårtork eller högtrycksbehållare.
8. Håll borta från eld så snart läckage eller illaluktande lukt upptäcks.
9. Använd inte på plats där stark statisk elektricitet skapas.
10. Om batteriet läcker, luktar illa, blir varmt, missfärgat eller missformerat eller på något sätt upplevs som onormalt vid användning, laddning eller förvaring, ta omedelbart bort det från verktyget eller batteriladdaren och sluta använda det.
11. Lägg inte batteriet i vätskor och se till att vätskor inte tränger in i det. Om en konduktiv vätska, exempelvis vatten, skulle komma in i batteriet kan det skadas och antändas eller explodera. Förvara batteriet på en sval, torr plats, borta från brännbara och lättantändliga föremål. Batteriet får inte utsättas för miljöer med frätande gas.

VIKTIGT

1. Om vätska som läcker från batteriet kommer i ögonen gnid inte ögonen och skölj dem väl med friskt rent vatten från en kran och kontakta omedelbart medicinsk hjälp.
   Om inget görs kan vätskan orsaka ögonproblem.
2. Om vätskan kommer i kontakt med din hud eller dina kläder, tvätta omedelbart väl med rent vatten så som från en kran.
   Det fi nns en chans att det kan orsaka hudirritation.
3. Om du upptäcker rost, dålig lukt, överhettning, missfärgning, deformering och/eller andra ovanligheter när du använder batteriet för första gången använd det inte utan lämna tillbaka det till din återförsäljare eller handlare.

WARNING

Om ett elektriskt ledande föremål vidrör polerna på litiumjonbatteriet kan en kortslutning uppstå vilket kan leda till brand. Observera följande vid förvaring av batteriet.

○ Placera inte elektriskt ledande skär, spikar, stålvajrar, kopparvajrar eller andra vajrar i förvaringslådan.
○ Antingen installera batteriet i det elektriska verktyget eller förvara det säkert genom att tryck in det i batteriskyddet till dess att ventilationshålen döljs för att förebygga kortslutning. (Enligt Bild 2)

ANGÄENDE TRANSPORT AV LITIUMJONBATTERIER

laktta följande försiktighetsåtgärder när litiumjonbatterier transporteras.

WARNING

Meddela transportföretaget att ett paket innehåller ett litiumjonbatteri, informera företaget om dess uteffekt och följ transportföretagets instruktioner när transporten arrangeras.

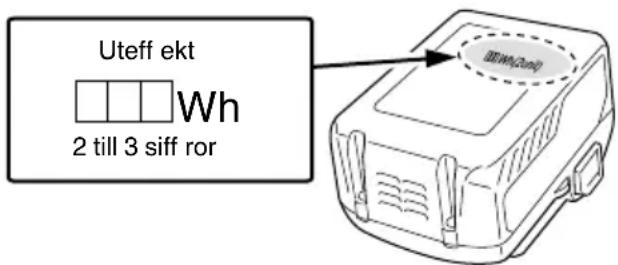

○ Lithiumjonbatterier som överskrider en uteff ekt på 100 Wh klassifi ceras som farligt gods och kommer att kräva en särskild behandlingsprocedur.
○ För transport utomlands måste du uppfylla internationell lagstiftning samt destinationslandets regler och förordningar.

Uteff ekt Wh 2 till 3 siff ror

FÖRSIKTIGHETSÅTGÄRDER FÖR ANSLUTNING AV USB-ENHET (UC18YSL3)

När ett oväntat problem uppstår kan data i den USB-enhet som är ansluten till denna produkt skadas eller förloras. Se alltid till att säkerhetskopiera all data som finns på USB-enheten före användning med denna produkt.

Var uppmärksam på att vårt företag inte accepterar något som helst ansvar för data som lagrats i en USB-enhet som skadas eller förloras, och inte heller för eventuella skador som kan uppstå på en ansluten enhet.

WARNING

○ Före användning, kontrollera den anslutande USB-kabeln för eventuella defekter eller skador.

Användning av en defekt eller skadad USB-kabel kan leda till rökutveckling eller brand.

○ När produkten inte används, täck över USB-porten med gummiskyddet.

Ansamling av damm etc. i USB-porten kan orsaka rökutveckling eller brand.

OBSERVERA

O Någon enstaka paus kan förekomma under USB-uppladdningen.
○ När en USB-enhet inte laddas, ta bort USB-enheten ur laddaren.

Underlåtenhet att göra detta kan inte bara reducera USB-enhetens batterilivslängd, men kan även leda till oväntade olyckor.

○ Vissa USB-enheter kanske inte kan laddas, beroende på typen av enhet.

BESKRIVNING AV NUMRERADE PUNKTER (Bild 2 – Bild 41)

1	Batteri	22	Handtag fäste	43	Nylonhuvud	64	Träd linan igenom linstyrhälet
2	Lås	23	M5 x 25 insexskruvar	44	Skruv (vänstergängad)	65	Låshål för kåpa (2 hål)
3	Batterilock	24	Låsspak	45	Nylonlina	66	Flikar på kåpa (2 fl ikar)
4	Poler	25	Frigör	46	Slå	67	Strömindikator
5	Ventilationshål	26	Förläng	47	Knapp	68	Handtag
6	Tryck	27	Hållare hölje	48	Tryck/släpp	69	Låsspak
7	Tryck inåt	28	Lås	49	Markeringavnötningsgräns (2 markeringar)	70	Spak
8	Dra ut	29	Utskjutning på låsspak	50	Förlängning i 30 mm intervaller	71	Hastighetsratt
9	Laddningsindikatorlampa	30	Hål	51	Ungefärlig längd 90 - 110 mm	72	Utskjutning på låsspak
10	Omkopplare för återstående batterinivåindikator	31	Kåpa	52	Kåpa	73	Avnötningsgräns
11	Strömknapp	32	Kniv	53	Fodral	74	Borstskruv
12	Indikatorlampa för batterinivå	33	D5 gängskärande skruv	54	Krok	75	Nagel på kolborste
13	Huvudrör	34	Kåpans fäste	55	Tryckfl ikar (2 platser)	76	Utbuktning på kolborste
14	Kåpsida	35	M6×25 sexkantbultar till fästet	56	Rulle	77	Kontaktdel för borströr
15	Remhandtag	36	Kåpans hållare	57	Skåra	78	Dra
16	Handtagsfäste	37	Flänsenhet	58	Vik tillbaka mittendelen	79	Hängare
17	M6×43-bultar	38	Vinge	59	Riktning att Linda nylonlna	80	Fäste
18	M6-muttrar	39	Motorhölje	60	Fäst i stoppet	81	Snabbutlösningsbälte
19	Handtag höger	40	Insexnyckel 4 mm	61	Stopp	82	Hake
20	Spak	41	Gängat fäste på motorkåpa	62	Linstyrhål	83	Snabbutlösningsfäste
21	Handtag vänster	42	Hål	63	Medan vindan hålls

TEKNISKA DATA
MOTORDRIVET REDSKAP

Modell	CG36DA CG3	6DA(L) CG36DTA	CG36DTA(L)
Spänning	36 V
WLAN Rak typ Förlängningsbar typ
Skärdiameter 310 mm
Rotationsriktning Moturs sett från ovan
Hastighet utan last 5800 – 7000 min	-1
Drifttid per laddning*(När det medföljande batteriet är fulladdat)	BSL36A1842 min (Normal)18 min (Hög)
Batteri tillgängligt för detta verktyg**	BSL36A18
Vikt (med nylonhuvud, uppladdningsbart batteri, axelhäng och hölje)	5,8 kg 5,6 kg	6,1 kg 5,9 kg

* Data i ovanstående tabell är endast ett exempel: Eftersom grästyp, omgivningstemperatur, det laddningsbara batteriets prestanda, arbetsmetoder osv. kan variera mycket, ska ovanstående endast användas som en grov riktlinje.
Villkor: Ytterdiameter för nylonhuvud 310 mm, hastighetsratten satt till Normal eller Hög. (spak vänster PÅ hela tiden)
** Befintliga batterier (BSL3660/3620/3626, BSL18xx-serien, etc.) kan inte användas med detta verktyg.

BATTERI

Modell BSL36A18
Spänning 36 V / 18 V (Automatisk växling*)
Batterikapacitet	2,5 Ah / 5,0 Ah(Automatisk växling*)
Tillgängliga sladdlösa produkter**	Multivoltserie, 18V-produkt
Tillgänglig laddare Glid	laddare för litiumjonbatterier

* Verktyget växlar över automatiskt.
** Se vår allmänna katalog för detaljer.

LADDARE

Modell UC18YSL3
Laddningsspänning 14,4 V - 18 V
Vikt 0,6 kg

STANDARDTILLBEHÖR

Förutom huvudenheten (1 enhet) innehåller paketet tillbehören listade på sidan 365.

Standardtillbehören kan ändras utan föregående meddelande.

EXTRATILLBEHÖR (säljs separat) (Sidan 366)

Extratillbehören kan ändras utan föregående meddelande.

ANVÄNDNINGSOMRÅDEN

Trimning, rensning och klippning av ogräs.

HUR DU DEMONTERAR/MONTERAR BATTERIET

Håll ordentligt i huset och skjut batterilåsen för att ta ut batteriet (se Bild 3).

VIKTIGT

Se till att batteriet inte kortsluts.

Sätt i batteriet så att batteripolerna vänds åt rätt håll (se Bild 3).

BATTERILADDNING

Ladda upp batteriet enligt de följande anvisningarna innan du använder ditt elektriska verktyg.

1. Anslut laddarens nätkabel till ett nätuttag.

Laddningsindikatorlampan kommer att blinka rött (med intervaller på 1 sekund) efter att nätkabeln ansluts till laddaren.

2. Sätt i batteriet i laddaren.

Sätt i batteriet ordentligt i laddaren såsom visas i Bild. 4 (på sidan 2).

3. Laddning

När ett batteri sätts i laddaren kommer laddningsindikatorlampan att blinka blått. När batteriet blir fulladdat kommer laddningsindikatorlampan att lysa grönt. (Se Tabell 1)

(1) Laddningsindikatorlampan lyser/blinkar Laddningsindikatorlampans indikeringar visas i tabell 1, alltefter tillståndet på laddaren eller det uppladdningsbara batteriet.

Tabell 1

Laddningsindikatorlampans indikeringar
Laddningsindikatorlampa (RÖD/BLÄ/GRÖN/LILA)	Föreladdning	Blinkar(RÖD)	Lyser 0,5 sekunder. Lyser inte under 0,5 sekunder. (släckt 0,5 sekunder)	Ansluten till strömkälla
	Under laddning	Blinkar(BLÄ)	Lyser 0,5 sekunder. Lyser inte i 1 sekund. (avstängd i 1 sekund)	Batterikapaciteten vid mindre än 50%
		Blinkar(BLÄ)	Lyser 1 sekund. Lyser inte under 0,5 sekunder. (släckt 0,5 sekunder)	Batterikapaciteten vid mindre än 80%
		Lyser(BLÄ)	Lyser ihållande	Batterikapaciteten vid mer än 80%
	Laddning avslutad	Lyser(GRÖN)	Lyser ihållande(Kontinuerlig ljudsignal: ungefär 6 sekunder)
	Överhettad standbyläge	Blinkar(RÖD)	Lyser 0,3 sekunder. Lyser inte under 0,3 sekunder. (släckt 0,3 sekunder)	Batteriet överhettat. Kan inte ladda. (laddning kommer att börja när batteriet svalnat).
	Går inte att ladda	Flimrar(LILA)	Lyser 0,1 sekunder. Lyser inte 0,1 sekunder. (släckt 0,1 sekunder)(Intermittent ljudsignal: ungefär 2 sekunder)	Fel i batteriet eller laddaren

Svenska

(2) Angående temperaturer och laddningstid för det uppladdningsbara batteriet Temperaturer och laddningstider blir som visas i Tabell 2.

Tabell 2

Laddare			UC18YSL3
Batteri	Typ av batteri Li-ion
	Temperaturer vid vilka batterierna kan laddas		-10°C - 50°C
	Laddningsspänning	V 14.4 18
	Laddningstid, ca. (vid 20°C)		BSL14xx-serien BSL18xx-x-serien Multivoltserie
			(4 celler) (8 celler) (5 celler) (10 celler) (10 celler)
			min.	BSL1415S: 15BSL1415 : 15BSL1415X: 15BSL1420 : 20BSL1425 : 25BSL1430C: 30	BSL1430 : 20BSL1440 : 26BSL1450 : 32BSL1460 : 38	BSL1815S: 15BSL1815 : 15BSL1815X: 15BSL1820 : 20BSL1825 : 25BSL1830C: 30	BSL1830 : 20BSL1840 : 26BSL1850 : 32BSL1860 : 38	BSL36A18:32
USB	Laddningsspänning	V	5
	Laddningsström A 2

ANMÄRKNING

Laddningstiden kan variera enligt omgivningstemperaturen och nätspänningen.

4. Dra ut laddarens nätkabel ur nätuttaget.

5. Fatta ett stadigt tag i laddaren och dra ut batteriet ur laddaren.

OBSERVERA

Kom ihåg att dra ut batteriet ur laddaren efter användning och att spara det.

Angående elektrisk urladdning i händelse av nya batterier, etc.

Eftersom den inre kemiska substansen i nya batterier och batterier som inte har använts under en längre tid inte är aktiverad, kan den elektriska urladdningen vara låg när de används den första och andra gången. Detta är ett tillfälligt fenomen, och den normala tiden som krävs för att ladda kommer att återställas genom att ladda batterierna 2 – 3 gånger.

Hur man får batterierna att räcka längre.

(1) Ladda batterierna innan de har blivit helt urladdade.
När du känner att verktygets effekt minskar, sluta använda verktyget och ladda dess batteri. Om du fortsätter att använda verktyget och laddar ur den elektriska strömmen, kan batteriet skadas och dess livslängd förkortas.
(2) Undvik att ladda vid höga temperaturer.
Ett uppladdningsbart batteri är varmt direkt efter användning. Om ett sådant batteri laddas omedelbart efter användning försämras dess inre kemiska substans, och batteriets livslängd förkortas. Låt batteriet vara och ladda det efter att det har svalnat ett tag.

FÖRSIKTIGT

○ Om batteriet laddas när det är varmt efter att ha stått en längre tid i direkt solljus eller på grund av att batteriet nyligen använts, kommer laddarens laddningsindikatorlampa att lysa i 0,3 sekunder och sedan vara släckt i 0,3 sekunder (avstängd i 0,3 sekunder). Om detta inträffar, låt batteriet svalna innan du börjar ladda.

○ När laddningsindikatorlampan flimrar (med 0,2-sekunders intervaller), kontrollera och avlägsna alla främmande föremål från laddarens batterikontakt. Om det inte finns några främmande föremål är det troligt att det är fel på batteriet eller laddaren. Ta den till en auktoriserad serviceverkstad.
Det tar ca tre sekunder för den inbyggda mikrodatorn i UC18YSL3 att avkänna att en pågående laddning avbrutits och batteriet tagits ur. Vänta därför i minst tre sekunder innan batteriet på nytt sätts i laddaren för fortsatt laddning. Det kan hända att batteriet inte laddas upp på korrekt sätt om batteriet sätts i laddaren på nytt inom tre sekunder.

OM STRÖMLAMPAN

Strömlampan indikerar olika status för verktyget. (Bild 30) Tabell 3 visar de olika tillständen som indikeras av strömlampan.

Tabell 3

Lampstatus	Status hos verktyget
AV	Ström AV
Röd	Ström PÅ
Blinkande röd	Spaken trycks ned medan överbelastningsskyddet hos verktyget arbetar.
Snabbt blinkande röd	Verktyget arbetar onormalt.

INDIKATOR FÖR ÅTERSTÄENDE BATTERINIVÅ

Du kan kontrollera batteriets återstående kapacitet genom att trycka på indikatorknappen för återstående batterinivå för att tända indikatorlampan. (Bild 5, Tabell 4)

Indikatorn stängs av cirka 3 sekunder efter att indikatorknappen för återstående batterinivå trycks in.

Det är bäst att använda den indikatorn för återstående batterinivå som en guide, eftersom det finns små avvikelser såsom omgivningstemperatur och batteriets skick.

Indikatorn för återstående batterinivå kan också variera från de som är utrustade med ett verktyg eller en laddare.

Tabell 4

Lampstatus Kvarvarande energi
	Lyser;Batteriets återstående energi är 75%.
	Lyser;Batteriets återstående energi är 50%– 75%.
	Lyser;Batteriets återstående energi är 25%– 50%.
	Lyser;Batteriets återstående energi är mindre än 25%.
	Blinkar;Batteriet är nästan helt urladdat. Ladda batteriet så snart som möjligt.
	Blinkar;Drift stoppad på grund av hög temperatur. Avlägsna batteriet från verktyget och låt det svalna helt.
	Blinkar;Utmatningen avbruten på grund av fel eller funktionsfel. Det kan vara fel på batteriet så kontakta din återförsäljare.

Eftersom indikeringen för kvarvarande energi kan skilja sig beroende på omgivningstemperaturen och batterikarakteristiken bör detta enbart ses som en referens.

OBSERVERA

Utsätt inte indikeringspanelen för hårda stötar och skada det ej.

Det kan leda till problem.

FÖRE ANVÄNDNING

VIKTIGT

Ta ut batteriet före montering.

(1) Ta bort M6 × 43-bultarna (2 st.).
(2) Montera remhandtaget på huvudröret så att det lutar mot huset.
(3) Placera handtagsfästet på huvudrörets nedre del och fäst det ordentligt med M6 × 43-bultarna (2 st.) och M6-muttrarna (2 st.).

OBSERVERA

Fäst remhandtaget på en plats där det ger ett bra grepp.

VIKTIGT

Installera remhandtaget ordentligt och säkert enligt anvisningar i bruksanvisningen.

Om handtaget inte monteras ordentligt och säkert, kan det lossna och orsaka personskada.

(1) Använd den medföljande 4 mm insexnyckeln, ta bort de fyra bultarna som har fästs tillfälligt på handtagsbandet (A).
(2) Fäst högersidans handtag som har spaken och vänstersidans handtag och fäst handtagsbandet (A) ordentligt med fyra bultar.

OBSERVERA

Fäst vänster och höger handtag på en plats som ger bra fäste.

VIKTIGT

Montera vänster och höger handtag ordentligt och fäst som anges i hanteringsanvisningarna.

Om de inte är ordentligt fästa kan de lossa och orsaka skada.

3. Förlängning av huvudröret (Bild 9)

(1) Lossa lässpaken så att huvudröret förlängs.
(2) Förläng huvudröret så långt det går, se till att du hör det klicka.

OBSERVERA

Motorn kommer inte att fungerar om inte huvudröret är fullt utdraget.

När du trycker på strömbrytaren kommer den röda strömlampan att blinka snabbt.

(3) Efter att du förlängt huvudröret till dess att det klickar, kontrollera att hålet på hållarhöljet passar med hålet på huvudröret och lås lässpaken för att fästa huvudröret ordentligt.

4. Montera säkerhetskåpan (se Bild 10 och 11)

WARNING

Montera säkerhetskåpan på sin angivna plats.

Om denna varning inte följs kan fl ygande stenar orsaka personskada.

OBSERVERA

Använd den medföljande insexnyckeln på 4 mm vid montering.

(1) Använd den medföljande D5 själgängande skruven för montering av kniven i skyddet till käpan. (Bild 10)
(2) Passa in de två hålen på käpans fäste med säkerhetskåpan och sätt in två M6 × 25 sexkantbultarna. (Kåpans fäste monteras på motorhuset.)
(3) Placera kåpans hållare på kåpans undersida och använd den medföljande inexnyckeln till att växelvis dra åt de två M6 × 25-bultarna tills det är ordentligt åtdragna.

VIKTIGT

○ Se till att du inte skär dig på kniven inne i kåpan.
○ Installera käpa och kniv ordentligt och säkert enligt anvisningar i bruksanvisningen.
Om de inte monteras ordentligt och säkert, kan de lossna och orsaka personskada.

5. Montera axelremmen

Använd i kombination med ett BSL36A18 batteri.

WARNING

○ Se till att montera axelremmen så att grästrimmern kan bäras ordentligt.
Om du får en känsla av att redskapet inte fungerar ordentligt, stäng genast av motorn, ta bort det snabbutlösande fästet på axelremmen och ta bort redskapet.

VIKTIGT

○ Om du inte stödjer redskapet när du drar i den snabbutlösande remmen, kan den falla och orsaka personskada eller skada.
Håll huvudröret med en hand och dra med den andra handen.
○ Kontrollera att snabbutlösningsfunktionen fungerar normalt före start.
(1) Placera axelremmen på axeln enligt Bild 12 (För användning utanför Europa, se Bild 14) och fäst den i hängaren på redskapet. Justera axelremmen till en lämplig längd.

Svenska

(2) Ta bort redskapet från axelremmen genom hålla i huvudröret med en hand och använda den andra handen till att dra den snabbutlösande remmen enligt Bild 12 (För användning utanför Europa, se Bild 14) för att lossa den från fästet.
(3) Spänn fast redskapet genom att hänga fästet på kroken och sätta in det snabbutlösande fästet över kroken och in i fästets breda öppning. (Bild 13) (För användning utanför Europa, se Bild 15)
Dra försiktigt i axelremmen för att kontrollera att den sitter fast ordentligt.

NYLONHUVUD

Montering av Halvautomatiskt nylonhuvud

1. Funktion

Matar automatiskt ut mer nylonina när den slår i.

Tekniska data

Kod nr.	Typ av fästskruv	Rotationsriktning	Storlek på fästskruv
335234 Skruvmutter Moturs			M10 × P1,25-LH

Användbar nylonontråd

Diameter tråd: Bild 17

Längd: 4 m

VIKTİGT

○ Höljet måste fästas ordentligt på skyddet.
○ Kontrollera skyddet, höljet och andra delar så att de inte har sprickor eller andra skador.
○ Kontrollera höljet och knappen för förslitningar.

Om märket för tillåten förslitning på höljet inte längre syns eller det är ett hål på undersidan av knappen, byt omedelbart ut de nya delarna. (Bild 20)

○ Nylonhuvudet måste monteras ordentligt vid motorhusets gängade fäste.

○ Använd alltid HiKÖKIs nylonina för bästa prestanda och pålitlighet. Använd aldrig vajrar eller andra material som kan komma att bli farliga projektiler.

○ Om nylonhuvudet inte mattar kaplina ordentligt, kontrollera att nylonlinan och alla delar är ordentligt installerade. Kontakta HiKOKI:s återförsäljare om du behöver hjälp.

2. Installation (Bild 16 och 18)

(1) För in flänsmontaget i motorhuset. Vid denna tidpunkt ska fl änsenhetens vinge vara vänd mot motorhöljets sida. Rikta därefter in hålen i fl änsmontaget mot motorhuset sätt in 4 mm insexnyckeln och vrid för att dra åt fl änsmontaget.
(2) Skruva nylonhuvudet dirket mot det gängade fästet på motorhuset.

Monteringsmuttern till nylonhuvudet är vänstergångad. Vird medurs för att lossa/motors för att dra åt.

VIKTIGT

Installera nylonhuvudet ordentligt och säkert enligt anvisningar i bruksanvisningen.

Om det inte monteras ordentligt och säkert, kan det lossna och orsaka personskada.

3. Inställning av linlängd

Vrid och tryck nylonhuvudet mot marken. Nylonlinan dras ut ungefär 30 mm genom en tryckning. (Bild 19)

Du kan även dra ut nylonlinan för hand. I detta läge måste motorn stoppas helt och hållet.

Bekräfta linjelängden i 30 mm längder genom att "trycka" och "släppa" knappen i botten samtidigt som linänden dras från nylonhuvudet. (Bild 20)

○ Lämplig längd på nylonlinan

Lämplig längd på linan när verktyget används är 90 – 110 mm. Dra ut linan till den lämpliga längden.

4. Byte av nylonina

(1) Förberen 4 m original nylonina på Bild 17. (kod nr. 335235).
(2) Tryck på de motstående flikarna och ta sedan bort locket från kapseln. (Bild 21)
(3) Ta bort hjulet från kapseln. (Bild 22)

○ Om det finns nylonlina kvar haka fast linan i spåren och ta sedan bort hjulet.

○ Om nylonlinan inte sträcks ut när det finns tillräckligt med nylonlina kvar, eller vid byte av nylonlina (kod nr. 335235), linda nylonlinan enligt följande procedur.

(4) Släpp ut 150 mm nylonina från båda ändarna, vik mittendelen och fäst kroken på spolen. Linda sedan linan på spolen i pilens riktning, var försiktig så att du inte korsar den (Bild 23, 24).

(5) Lämna ungefär 100 mm – 150 mm nylonina ouplindad, haka fast och fäst linan i stoppet. (Bild 25)

OBSERVERA

Korsa inte nylonlinan när linan fästs i stoppet. (Bild 26)

(6) Rikta in stoppet och snörhålets linstyrning och för sedan in knappen genom kapseln. Frigör lina från stoppet medan hjulet hålls fast och dra linan genom snörhålet linstyrning. (Bild 27)
(7) Tryck och fäst flikarna i kapseln i låshålen på locket. (Bild 28)

WARNING

Kontrollera att fl ikarna har snäppt fast i låshålen. Användning av verktyget när delarna inte snäppts samman kan resultera i olyckor eller skador från fl ygande delar.

(8) Dra åt linan så att den inte är slak och klipp linan med en sax till en utdragen längd på 90 mm – 110 mm. (Bild 29)

ANVÄNDNING

Grästrimning

WARNING

○ Kör inte redskapet på natten eller i dåligt väder då sikten är dålig.
○ Kör inte redskapet i regn eller direkt efter ett regn.
○ Bär kraftiga skor som är halksäkra så att du inte tappar balansen och ramlar.
○ Använd inte redskapet på branta slänter.

Om du trimmar gräs på slänter, trimma genom att röra dig uppåt mot krönet.

○ Placera den högra handen på handtaget och den vänstra handen i remhandtaget och håll hårt.
○ Var försiktig så att du inte flyttar nylonhuvudet för nära fötterna.
○ Lyft inte nylonhuvudet över knähöjd under trimning.
○ Änvänd inte redskapet där nylonhuvudet kan komma i kontakt med stenar, trä och andra hinder.
- Ett nylonhuvud kan skada när den fortsätter att rotera efter att motorn stängts av. Se alltid till att nylonhuvudet har stannat innan du sätter ned redskapet när den har stängts av.
○ Använd inte redskapet närmare är 15 m från en person. Arbetar du med någon annan, håll ett avständ på över 15 m.

1. Sätt in batteriet med polerna rättvända

2. Sätt på redskapet (Bild 30)

○ Tryck på strömknappen på huset, strömmen slås då på och strömlampan på huset eller handtaget lyser rött.
○ Tryck på strömbrytaren en gång till för att stänga av strömmen, vilket indikeras genom att den röda strömlampan på huset eller handtaget släcks.

[Automatiskt avstängning]

Om strömmen är på men redskapet inte används under en minut, stängs redskapet automatiskt av. Tryck på strömknappen en gång till för att slå på redskapet.

WARNING

Lämna aldrig redskapet med strömmen påslagen. Detta kan leda till en olycka.

3. Spakfunktion och broms (Bild 31)

För att starta rotationen av nylonhuvudet, med strömmen påslagen, dra i spaken medan du trycker in lässpaken.

När du släpper spaken aktiveras bromsen under 1 – 3 sekunder, vilket stoppar nylonhuvudets rotation.

Se till att bromsen fungerar som den ska innan du använder verktyget.

4. Hastighetsratt (Bild 32)

En hastighetsratt för att ändra rotationshastigheten inom området 5800 - 7000 min-1 fi nns på huset. Vrid ratten medurs för att öka hastigheten och moturs för att minska hastigheten.

5. Grästrimning

○ Fatta handtaget från ovan, tryck in lässpaken och dra i spaken för att starta rotation av klingan. (Bild 33)
○ Släpp reglaget när du slutat trimma och stanna motorn.
○ Placera din tumme på handtaget och fatta handtaget med dina andra fingrar. (Bild 34) (Endast CG36DA, CG36DTA)
○ Placera tummen på remhandtaget och fatta handtaget med de andra fingrarna. (Bild 35) (Endast CG36DA (L), CG36DTA (L))
○ Anta en ställning som gör det lätt att röra sig.

[Grästrimningstekiniker]

Sväng inte på röret, utan använd höfterna till att flytta nylonhuvudet horisontalt från höger till vänster i en båge samtidigt som du rör dig framåt och använder den vänstra sidan till att klippa grås. (Bild 36)

FÖRSIKTIGHET VID ANVÄNDNING

Kontinuerligt arbete

Redskapet har en överhettningskrets som skyddar de elektroniska delarna som styr det laddningsbara batteriet. Under kontinuerligt arbete ökar redskapets temperatur och aktiverar till slut överhettningskretsen som stänger av redskapet.

Om detta inträff ar ska redskapet svalna en längre tid. När temperaturen fallit är det åter möjligt att använda redskapet. Om det laddningsbara batteriet måste bytas efter kontinuerlig användning, låt redskapet vila i ungefär 15 minuter.

Överbelastningsskydd

Detta verktyg levereras med ett överbelastningsskydd för att skydda de elektroniska delarna som kontrollerar verktyget. Vid kontinuerlig överbelastning under trimningsarbetet (låsning av nylonhuvudet etc.), kommer överbelastningsskyddet att stänga av motorn. Om detta sker stäng AV strömmen och lös problemet som orsakar överbelastningen.

Strömlampan blinkar om spaken trycks ned efter att motorn stannat (se sidan 120, "OM STRÖMLAMPAN"). Strömmen stängs AV automatiskt om strömlampan blinkar längre än fem sekunder. Om detta sker, lös problemet och slå sedan PÅ strömknappen för att återgåt till att använda verktyget.

Bära verktyget (Bild 37)

VIKTIGT

○ Ta bort förvaringsbatteriet.
○ Bär verktyget genom att hålla det med bägge händer.
○ När du för in huvudröret var försiktigt för den spetsiga ändan och se till att inte klämma dina fi ngrar. (Endast CG36DTA, CG36DTA (L))

Släpp lässpaken och dra tillbaka huvudröret. Lås lässpaken till dess att utskjutningen när huvudröret. Detta gör att du kan förminska verktyget till en kompakt storlek.

Huvudröret kan dras tillbaka till önskad position. Välj en lämplig längd för att bära och förvaring. (Endast CG36DTA, CG36DTA (L))

OM USB-ENHETEN

○ Att ladda en USB-enhet från ett eluttag (Bild. 42-a)
- Att ladda en USB-enhet och ett batteri från ett eluttag (Bild. 42-b)
○ Hur man laddar USB-enheten (Bild. 43)
○ När laddning av en USB-enhet har slutförts (Bild. 44)

UNDERHÅLL OCH INSPEKTION

VIKTIGT

Ta ut batteriet före inspektion eller underhåll.

1. Kontrollera nylonhuvudets kondition

Nylonhuvudet ska kontrolleras regelbundet. Om nylonhuvudet är slitet eller trasigt, minskar det motorns eff aktivitet och sliter ut den.

Byt ut slitna nylonhuvuden med nya.

VIKTIGT

Om du använder ett nylonhuvud vars spets är sliten eller trasig är det farligt. Byt ut det mot ett nytt.

2. Kontrollera skruvarna

Lösa skruvar är farliga. Inspektera dem regelbundet och se till att de är åtdragna.

VIKTIGT

Att använda detta motordrivna redskap med lösa skruvar är mycket farligt.

3. Kontroll av kol (Bild 38)

Kolborstarna i motorn är förbruksartiklar och utsätts för slitage. Byt alltid ut kolborsten mot en ny så snart den är sliten eller nära avnötningsgränsen, eftersom en sliten kolborste kan vara orsak till motorfel. Se också till att kolborstarna är rena och rör sig fritt i kolhållarna.

OBSERVERA

Se till att använda en ny kolborste tillverkad av HiKOKI (kodnr 999016) vid byte av kolborste.

4. Byte av kolborste

Ta ut den förbrukade kolborsten genom att först ta loss borsthylsan och sedan haka tag i utbuktningen på kolborsten med en vanlig skruvmejsel eller liknande (se Bild 39). Vid montering av kolborsten, välj riktning så att kolborstens spik (se Bild 40) passar med kontaktdelen hos borströret. Tryck sedan in den med ett fi nger som visas i Bild 41. Slutligen, montera borsthuven.

VIKTIGT

○ Var mycket noga med att skjuta in nageln på kolborsten i kontaktdelen hos borströret (välj en av de två naglar som fi nns tillgängliga).

Det är ytterst viktigt att detta görs på korrekt sätt. Felaktig montering kan resultera i att nageln på kolborsten deformeras, vilket i sin tur kan orsaka tidigt motorfel.

5. Inspektion av terminaler (verktyg och batteri)

Kontrollera att spån och damm inte har ansamlats på terminalerna.

Kontrollera ibland före, under och efter operationen.

FÖRSIKTIGT

Ta bort eventuella spån eller damm som kan ha ansamlats på terminalerna. Underlåtenhet att göra detta kan leda till funktionsstörning.

6. Rengöring av höljet

Om slagskruvdragaren blir smutsigt torkar du rent med en mjuk torr trasa eller en trasa som fuktats med en mild tvållösning. Använd aldrig klorlösningar, bensin eller lösningsmedel för färg beroende på att de skadar plastmaterial.

7. Förvaring

Förvara slagskruvdragaren på en plats där temperaturen inte överskrider 40°C och utom räckhåll för barn.

Svenska

OBSERVERA

Förvaring av litiumjonbatterier Se till att litiumjonbatterier är fulladdade innan de förvaras.

En längre tids förvaring (3 månader eller mer) av batterier med en låg laddningsnivå kan leda till försämrad prestanda, väsentligt minskad användningstid för batterierna eller att batterierna inte kan hålla laddningen.

Men väsentligt minskad användningstid för batterier kan återställas genom upprepad laddning och användning av batterierna två till fem gånger.

Om batteriernas användningstid förblir extremt kort även efter upprepad laddning och användning, kan man anse att batterierna är slut och nya batterier bör införskaff as.

VIKTIGT

Vid användning och underhåll av elverktyg måste de säkerhetsbestämmelser och standarder som gäller i respektive land iakttas.

VAL AV TILLBEHÖR

Maskinens tillbehör återfi nns i tabellen på sidan 366.

Viktigt meddelande för batterier till HiKOKI batteridrivna elektriska verktyg

Använd alltid anvisade originalbatterier. Vi kan inte garantera säkerheten och prestanda för våra batteridrivna elektriska verktyg som används med andra batterier än de vi anvisat eller när batterier har tagits isär och modifi erats (så som isärtagning och utbyte av celler eller andra inre delar).

GARANTI

Vi garanterar HiKOKI Elektriska verktyg i enlighet med lagstadgade/landsspecifi ka bestämmelser. Denna garanti täcker inte defekter eller skada på grund av felaktig användning, missbruk eller normal förslitning. Vid reklamation, var god att skicka det elektriska verktyget, ej isärtaget, med GARANTIBEVIS som hittas i slutet på denna instruktion, till en auktoriserad HiKOKI serviceverkstad.

OBSERVERA

Beronde på HiKOKIs kontinuerliga forskningsoch utvecklingsarbete, förbehåller HiKOKI rätten till ändringar av tekniska data utan föregående meddelande.

Information angående buller och vibrationer

Uppmätta värden har bestämts enligt EN50636-2-91 och fastställts i enlighet med ISO 4871.

A-vägd ljudeff ektnivå: 85 dB (A)

A-vägd ljudtrycksnivå: 76 dB (Å)

Osäkerhet K: 3 dB (A)

Använd hörselskydd.

Vibration totalvärden (triax vektorsumma) har bestämts enligt EN50636-2-91.

Vibrationsavgivning värde a_h , w = 4 m/s ^2

Osäkerhet K = 1,5 m/§

Det angivna totalvärdet för vibrationer har mätts enligten standardtestmetod och kan användas vid jämförelseav verktyg.

Det kan också användas vid preliminäruppskattning avexponering.

WARNING

○ Vibrationsavgivning under verkligt användande av elverktyget kan skilja sig från det angivna totalvärdet beroende på det sätt som verktyget är använt på.

○ Identifiera säkerhetsåtgärder som kan utföras för att skydda operatören som baseras på en uppskattning av utsättning i verkligheten (tar med i beräkningen alla delar av användandet så som när verktyget äravstängt och när det körs på tomgång utöver ut då startomkopplaren används).

FELSÖKNING

Använd felsökningstabellen nedan om redskapet inte fungerar normalt. Om detta inte löser problemet, kontakta din återförsäljare eller ett auktoriserat HiKOKI servicecenter.

1. Motordrivet redskap

Symptom Möjlig orsak Åtgård
Fungerar inte. Det laddningsbara batteriet är slut. Ladda batteriet.
	Batteriet är inte rätt installerat. Ta ut batteriet ur	redskapets batterifack ochsök efter och ta bort eventuella främmandeföremål. Kontrollera även att batterietskontakter är rena från smuts, vatten ellerfrämmande föremål. Rengör med enbomullstrasa. Kontrollera att batteriet trycksned till det klickar på plats.
	Strömmen är inte på. Tryck på strömknappen på huset för att startaredskapet. Redskapet har en automatiskavstängningsfunktion. Strömmen stängs avautomatiskt om ingen drar i reglaget underen minut efter att strömmen slagits på. Tryckpå strömknappen en gång till för att slå påredskapet.Tryck på strömknappen en andra gång för attstänga av strömmen.
	Huvudröret är inte helt utdraget(Den röda lampan blinkar snabbt) (EndastCG36DTA, CG36DTA (L))	För att förhindra olyckor på grund av felaktigfunktion är verktyget utformat så att motorninte kommer att fungera om huvudröret inte ärhelt utdraget.Dra ut huvudröret helt till dess att det klickar.
	Låsspaken trycktes inte ner när reglagetfördes tillbaka.	Förhindra olyckor på grund av felaktiganvändning måste lässpaken tryckas ner närreglaget dras tillbaka för att starta motorn.Håll i handtaget från ovan och tryck pålässpaken samtidigt som du drar i handtaget.
	Redskapet drar in stora mängder gräs somfastnar mellan käpan och nylonhuvudet ochöverbelastar redskapet.	Detta beror på funktionen som skyddar deladdningsbara batteriet genom att stängaav motorn när verktyget utsätts för högbelastning. Stäng av redskapet och ta bortorsaken till överbelastningen. Tryck påströmknappen en gång till för att fortsätta.
Hastigheten ändras inte.	Det laddningsbara batteriet är svagt. Ladda batteriet.
Startar, men stannarsnart.	Det laddningsbara batteriet är svagt. Ladda batteriet.
	Det laddningsbara batteriet är överhettat. Sluta	använda batteriet, ta ut det ur redskapetoch låt det svalna i ett välventilerat utrymmei skuggan.
	Låsspaken är inte låst vilket gör athuvudröret förkortas under arbete.(Den röda lampan blinkar snabbt) (EndastCG36DTA, CG36DTA (L))	Lås lässpaken.
Starka vibrationer. Remhandtaget är inte ordentligt fastsatt påhuvudröret.		Fäst den ordentligt.
		Säkerhetskåpan är inte ordentligt fastsatt påhuvudröret.
Bromsen aktiveras inteinom 1-3 sekunder efterdet att spaken släpps.	Detta kan leda till felaktig funktion avverktyget.	Kontakta aff ären där du köpte verktygeteller närmaste auktoriserade HiKOKÍserviceverkstad.
Batteriet kan inteinstalleras	Att försöka installera ett annat batteri än detsom anges för verktyget.	Vänligen installera ett multivoltsbatteri.

1. Laddare

Symptom Möjlig or	sak Åtgård
Laddningsindikatorns lampa fl imrar snabbt i lila och batteriet börjar inte ladda.	Batteriet har inte satts i hela vägen. Sätt i batteriet ordentligt.
	Det fi nns främmande föremål i batteripolen eller där batteriet är monterat.	Avlägsna det främmande föremålet.
Laddningsindikatorns lampa blinkar i rött och batteriet börjar inte ladda.	Batteriet har inte satts i hela vägen. Sätt i batteriet ordentligt.
	Batteriet är överhettat. Vid upphörande av användning kommer batteriet automatiskt att börja ladda om temperaturen sjunker, men detta kan även minska batteriets livslängd. Det rekommenderas att batteriet kyls av på en välventilerad plats med skydd från direkt solljus innan det laddas.
Batteriets användningstid är kort fastän batteriet är fulladdat.	Batteriets livslängd är slut. Byt ut batteriet mot ett nytt.
Det tar lång tid att ladda batteriet.	Batteriets, laddarens eller den omgivande miljöns temperatur är mycket låg.	Ladda batteriet inomhus eller på en varmare plats.
	Laddarens ventiler är blockerade, vilket gör att de inre delarna överhettas.	Undvik att blockera ventilationsöppningarna.
	Kylfl äkten är inte igång. Kontakta ett auktoriserat HiKOKI-servicecenter för reparation.
USB-strömlampan har slagits av och USB-enheten laddar inte.	Batterikapaciteten har blivit låg. Byt ut batteriet mot ett med kapacitet kvar.
USB-strömlampan slås inte av fastän USB-enheten har laddats färdigt.	USB-strömlampan lyser grönt för att indikera att USB-laddning är möjligt.	Detta är inte ett fel.
Det är osäkert vad USB-enhetens laddningsstatus är, eller om den har laddats färdigt.	USB-strömlampan slås inte av fastän laddningen har slutförts.	Kontrollera den USB-enhet som laddas för att bekräfta dess laddningsstatus.
Laddning av en USB-enhet pausas halvvägs.	Laddaren anslöts till ett eluttag medan USB-enheten laddades med batteriet som strömkälla.	Detta är inte ett fel.Laddaren pausar USB-laddning under cirka 5 sekunder när den växlar mellan strömkällor.
	Ett batteri sattes i laddaren medan USB-enheten laddades med ett vägguttag som strömkälla.
Laddning av USB-enheten pausas halvvägs när batteriet och USB-enheten laddas samtidigt.	Batteriet är fulladdat. Detta är inte ett fel.	Laddaren pausar USB-laddning i ungefär 5 sekunder medan den kontrollerar ifall batteriet har laddats färdigt.
Laddning av USB-enheten påbörjas inte när batteriet och USB-enheten laddas samtidigt.	Den återstående batterikapaciteten är mycket låg.	Detta är inte ett fel.När batterikapaciteten när en viss nivå påbörjas USB-laddning automatiskt.

SYMBOLER

ADVARSEL

c) Aldri bruk maskinen när mennesker, spesielt barn eller dyr er i nærheten.

1. Ikke bruk verktøyet när en annen person er innenfor 15 m.

Fjerning av objekter fra nylonhodet när det fortsatt roterer vil före til skade.

Norsk

Fortsetting av arbeidet när fremmed materiale er fast i nylonhodet kan före til skade.

Mater automatisk mer nylontrimtråd när den tappes.

Spesifi kasjoner

2. Slå på verktøyet (Fig. 30)

Forlat aldri verktøyet med strømmen på. Dette kan forårsake ett uhell.

Erstatt slitt nylonhode med ett nytt.

FORSIKTIG
