HASZNÁLATI ÚTMUTATÓ CG36DB HiKOKI

A maximális tengelysebességet mutatja. Ne használjon olyan vágó szerelvényt, melynek a maximális fordulatszáma a tengely fordulatszáma alatt van. (Az eredeti utasítások fordítása) 0000BookCG36DB.indb1770000BookCG36DB.indb177 2022/11/0812:02:232022/11/0812:02:23178 Magyar

FIGYELMEZTETÉSEK FIGYELMEZTETÉS Olvasson el minden biztonsági fi gyelmeztetést és minden utasítást. A fi gyelmeztetések és utasítások be nem tartása áramütést, tüzet és/vagy súlyos sérülést eredményezhet. Ôrizzen meg minden fi gyelmeztetést és utasítást a jövőbeni hivatkozás érdekében. A “szerszámgép” kifejezés a fi gyelmeztetésekben a hálózatról működő (vezetékes) vagy akkumulátorról működő (vezeték nélküli) szerszámgépre vonatkozik.

1) Munkaterületi biztonságr

a) Tartsa a munkaterületet tisztán és jól megvilágítva. A telezsúfolt vagy sötét területek vonzzák a baleseteket. b) Ne üzemeltesse a szerszámgépeket robbanásveszélyes atmoszférában, mint például gyúlékony folyadékok, gázok vagy por jelenlétében. A szerszámgépek szikrákat keltenek, amelyek meggyújthatják a port vagy gőzöket. c) Tartsa távol a gyermekeket és körülállókat, miközben a szerszámgépet üzemelteti. A fi gyelemelvonás a kontroll elvesztését okozhatja.

a) A szerszámgép dugaszoknak meg kell felelniük az aljzatnak. Soha, semmilyen módon ne módosítsa a dugaszt. Ne használjon semmilyen adapter dugaszt földelt szerszámgépekkel. A nem módosított dugaszok és a megfelelő aljzatok csökkentik az áramütés kockázatát. b) Kerülje a test érintkezését földelt felületekkel, mint például csövekkel, radiátorokkal, tűzhelyekkel és hűtőszekrényekkel. Az áramütés kockázata megnövekszik, ha a teste földelve van. c) Ne tegye ki a szerszámgépeket esőnek vagy nedves körülményeknek. A szerszámgépbe kerülő víz növeli az áramütés kockázatát. d) Ne rongálja meg a vezetéket. Soha ne használja a vezetéket a szerszámgép szállítására, húzására vagy kihúzására. Tartsa távol a vezetéket a hőtől, olajtól, éles szegélyektől vagy mozgó alkatrészektől. A sérült vagy összekuszálódott vezetékek növelik az áramütés kockázatát. e) Szerszámgép szabadban történő üzemeltetése esetén használjon szabadtéri használatra alkalmas hosszabbító kábelt. A szabadtéri használatra alkalmas kábel használata csökkenti az áramütés kockázatát. f) Ha elkerülhetetlen a szerszámgép nyirkos helyen történő használata, használjon maradékáram- készülékkel (RCD) védett táplálást. Az RCD használata csökkenti az áramütés kockázatát.

3) Személyi biztonság

a) Álljon készenlétben, fi gyelje, hogy mit tesz, és használja a józan eszét a szerszámgép üzemeltetésekor. Ne használja a szerszámgépet fáradtan, kábítószer, alkohol vagy gyógyszer befolyása alatt. A szerszámgépek üzemeltetése közben egy pillanatnyi fi gyelmetlenség súlyos személyi sérülést eredményezhet. b) Használjon személyi védőfelszerelést. Mindig viseljen védőszemüveget. A megfelelő körülmények esetén használt védőfelszerelés, mint például a porálarc, nem csúszó biztonsági cipő, kemény sisak, vagy hallásvédő csökkenti a személyi sérüléseket. c) Előzze meg a véletlen elindítást. Győződjön meg arról, hogy a kapcsoló a KI helyzetben van, mielőtt csatlakoztatja az áramforráshoz és/vagy az akkumulátorcsomaghoz, amikor felveszi vagy szállítja a szerszámot. A szerszámgépek szállítása úgy, hogy az ujja a kapcsolón van vagy a bekapcsolt helyzetű szerszámgépek áram alá helyezése vonzza a baleseteket. d) Távolítson el minden állítókulcsot vagy csavarkulcsot, mielőtt bekapcsolja a szerszámgépet. A szerszámgép forgó részéhez csatlakoztatva hagyott csavarkulcs vagy kulcs személyi sérülést eredményezhet. e) Ne nyúljon át. Mindenkor álljon stabilan, és őrizze meg egyensúlyát. Ez lehetővé teszi a szerszámgép jobb ellenőrzését váratlan helyzetekben. f) Öltözzön megfelelően. Ne viseljen laza ruházatot vagy ékszert. Tartsa távol a haját, ruházatát és kesztyűjét a mozgó részektől. A laza ruházat, ékszer vagy hosszú haj beakadhat a mozgó részekbe. g) Ha vannak rendelkezésre bocsátott eszközök a porelszívó és gyűjtő létesítmények csatlakoztatásához, gondoskodjon arról, hogy ezek csatlakoztatva és megfelelően használva legyenek. A porgyűjtő használata csökkentheti a porhoz kapcsolódó veszélyeket.

4) A szerszámgép használata és ápolása

a) Ne erőltesse a szerszámgépet. Használjon az alkalmazásához megfelelő szerszámgépet. A megfelelő szerszámgép jobban és biztonságosabban végzi el a feladatot azon a sebességen, amelyre azt tervezték. b) Ne használja a szerszámgépet, ha a kapcsoló nem kapcsolja azt be és ki. Az a szerszámgép, amely a kapcsolóval nem vezérelhető, veszélyes és meg kell javítani. c) Húzza ki a dugaszt az áramforrásból és/vagy az akkumulátorcsomagot a szerszámgépbő

mielőtt bármilyen beállítást végez, tartozékokat cserél vagy tárolja a szerszámgépeket. Az ilyen megelőző biztonsági intézkedések csökkentik a szerszámgép véletlen beindulásának kockázatát. d) A használaton kívüli szerszámgépeket tárolja úgy, hogy gyermekek ne érhessék el, és ne engedje meg, hogy a szerszámgépet vagy ezeket az utasításokat nem ismerő személyek üzemeltessék a szerszámgépet. Képzetlen felhasználók kezében a szerszámgépek veszélyesek. e) A szerszámgépek karbantartása. Ellenőrizze a helytelen beállítás, a mozgó részek elakadása, alkatrészek törése és minden olyan körülmény szempontjából, amelyek befolyásolhatják a szerszám működését. Ha sérült, használat előtt javíttassa meg a szerszámot. Sok balesetet a rosszul karbantartott szerszámgépek okoznak. 0000BookCG36DB.indb1780000BookCG36DB.indb178 2022/11/0812:02:242022/11/0812:02:24179 Magyar f) A vágószerszámokat tartsa élesen és tisztán. Az éles vágóélekkel rendelkező, megfelelően karbantartott vágószerszámok kevésbé valószínűen akadnak el és könnyebben kezelhetők. g) A szerszámgép tartozékait és betétkéseit, stb. használja ezeknek az utasításoknak megfelelően, fi gyelembe véve a munkakörülményeket és a végzendő munkát. A szerszámgép olyan műveletekre történő használata, amelyek különböznek a szándékoltaktól, veszélyes helyzetet eredményezhet.

5) Akkumulátoros szerszám használata és ápolása

a) Csak a gyártó által előírt töltővel töltse újra. Az akkumulátor-köteg egy típusához alkalmas töltő tűzveszélyt okozhat, ha egy másik akkumulátor- köteggel használják. b) A szerszámgépeket csak kifejezetten arra rendeltetett akkumulátor-kötegekkel használja. Bármilyen más akkumulátor-köteg használata sérülés- és tűzveszélyt okozhat. c) Amikor az akkumulátor-köteg nincs használatban, tartsa távol más fémtárgyaktól, mint például iratkapcsoktól, érméktől, kulcsoktól, szegektől, csavaroktól, vagy egyéb kis fémtárgyaktól, amelyek összeköttetést hozhatnak létre egyik csatlakozótól a másikhoz. Az akkumulátor csatlakozóinak rövidre zárása égési sérüléseket vagy tüzet okozhat. d) Helytelen körülmények között az akkumulátor folyadékot bocsáthat ki; kerülje az érintkezést. Ha véletlenül érintkezés fordul elő, vízzel öblítse le. Ha a folyadék a szemmel kerül érintkezésbe, keressen orvosi segítséget is. Az akkumulátorból kibocsátott folyadék irritációt vagy égéseket okozhat.

a) A szerszámgépét képesített javító személlyel szervizeltesse, csak azonos cserealkatrészek használatával. Ez biztosítja, hogy a szerszámgép biztonsága megmaradjon. VIGYÁZAT Tartsa távol a gyermekeket és beteg személyeket. Amikor nincs használatban, a szerszámokat úgy kell tárolni, hogy gyermekek és beteg személyek ne érhessék el.

FŰSZEGÉLYNYÍRÓ BIZTONSÁGI

FIGYELMEZTETÉSEI FONTOS HASZNÁLAT ELŐTT OLVASSA ÁT ALAPOSAN ŐRIZZE MEG, KÉSŐBB IS SZÜKSÉGE LEHET RÁ Biztonságos működéshez szükséges gyakorlatok ● Oktatás a) Olvassa el fi gyelmesen az utasításokat. Ismernie kell az irányítás módját és a gép helyes használatát. b) Soha ne hagyja, hogy képzetlen emberek vagy gyerekek használják a gépet. A helyi törvények is szabályozhatják a használó életkorát. c) Ne feledje, a gépet használó személy a felelős az esetleges sérülésekért vagy károkért. ● Előkészítés a) Használat előtt ellenőrizze a hálózati és a hosszabbító kábelt, sérülés vagy elöregedés jeleit keresve. Ha a kábel a használat során megsérül, azonnal húzza ki a hálózati csatlakozóból. NE ÉRINTSE MEG A KÁBELT MIELŐTT LEVÁLASZTANÁ A HÁLÓZATRÓL. Ne használja a készüléket, ha a vezetéke megsérült vagy megrongálódott. b) Használat előtt mindig vizsgálja át a gépet, sérült, hiányzó vagy rossz helyen lévő védőberendezéseket vagy pajzsokat keresve. c) Soha ne használja a készüléket, ha emberek, főleg gyerekek vagy háziállatok tartózkodnak a közelben. d) Soha ne helyettesítse a nejlonfejet fém vágóeszközzel. ● Használat a) A gép működtetése közben mindig viseljen védőszemüveget, erős lábbelit és hosszúnadrágot. b) Ne használja a készüléket rossz időjárási viszonyok között, különösen, ha fennáll a villámlás veszélye. c) A gépet csak napfénynél vagy jó mesterséges fénynél használja. d) Soha ne működtesse a gépet sérült védőberendezéssel vagy pajzzsal, illetve védőberendezés vagy pajzs nélkül. e) Csak akkor kapcsolja be a motort, ha a kezei és lábai nincsenek a vágórészek közelében. f) A készüléket minden alkalommal áramtalanítsa, ha (pl. húzza ki a dugót a konnektorból) – bármikor, ha a gépet a felhasználó otthagyja; – ha egy eltömődést kíván megtisztítani; – ellenőrzi, tisztítja vagy javítja azt; – idegen tárggyal történő ütközés során a gép átvizsgálása károsodást keresve; – ha a gép rendellenesen kezd rezegni, azonnali ellenőrzés céljából. g) Vigyázzon, nehogy a vágófej megsebesítse a lábait vagy kezeit. h) Mindig biztosítsa, hogy a szellőzőnyílások ne legyenek eltömődve.

i) Soha, semmilyen módon ne módosítsa az egységet/

gépet. Ne használja az egységet/gépet rendeltetésével ellentétesen. ● Karbantartás, szállítás és tárolás a) Karbantartási vagy tisztítási művelet végrehajtása előtt a készüléket minden alkalommal áramtalanítsa (pl. húzza ki a dugót a konnektorból vagy távolítsa el a lekapcsoló eszközt). b) Kizárólag a gyártó által javasolt cserealkatrészeket és kiegészítőket használja. c) Rendszeresen ellenőrizze a gépet és végezzen karbantartást. A gépet csak engedéllyel rendelkező szerelő javíthatja. d) Ha nem használja a gépet, tárolja olyan helyen, ahol a gyerekek nem férhetnek hozzá. e) Járműben történő szállításkor, illetve tároláskor, takarja le a pengét a pengevédővel.

1. A szerszámmal közben történő munkavégzés esetén

mindig legyen türelmes. Mindig olyan ruhát vegyen fel, mely melegen tartja.

2. A balesetek elkerülése érdekében minden munkát

tervezzen meg előre.

3. A készüléket ne használja éjszaka, vagy rossz időjárási

esetén, amikor rosszak a látási viszonyok. Ne használja a gépet esőben vagy közvetlenül eső után. A csúszós talajon történő munkavégzés balesethez vezethet, ha elveszíti az egyensúlyát.

4. A munka elkezdése előtt vizsgálja meg a nejlonfejet.

Ne használja a gépet, ha a nejlonfej megrepedt vagy meghajolt. Győződjön meg arról, hogy a nejlonfej megfelelően van csatlakoztatva. A munkavégzés közben széteső vagy meglazuló nejlonfej balesetet okozhat. 0000BookCG36DB.indb1790000BookCG36DB.indb179 2022/11/0812:02:242022/11/0812:02:24180 Magyar

5. A munka megkezdése előtt mindig zárja vissza a fedelet.

A gép fedél nélkül történő használata sérüléshez vezethet.

6. Feltétlenül csatlakoztassa a fogantyút a munka

megkezdése előtt. A munka megkezdése előtt győződjön meg róla, hogy nem laza, és a rögzítése megfelelő. Tartsa erősen a fogantyút a munkavégzés közben és ne lengesse körbe a szerszámot, hanem használja helyes testtartással és ügyeljen az egyensúly megtartására. Ha munkavégzés közben elveszti az egyensúlyát, az sérüléshez vezethet.

7. A motor indítása közben fi gyeljen oda.

A gépet helyezze vízszintes talajra. Ne használja a gépet, ha 15 méteres körzetben tartózkodik valaki. Győződjön meg róla, hogy a nejlonfej nem ér-e hozzá a talajhoz, vagy fákhoz, vagy növényekhez. A gondatlan indítás sérüléshez vezethet.

8. Ne zárja le záró kart.

A kar véletlen hátrahúzása váratlan sérülésekhez vezethet.

9. Mielőtt otthagyná a gépet valahol, a kikapcsoláshoz

nyomja meg a főkapcsoló gombot.

10. Elektromos kábelek, gázvezetékek vagy hasonló

eszközök környékén különös odafi gyeléssel működtesse a gépet.

11. A munka megkezdése előtt vizsgálja meg a terepet és

keressen üres konzervdobozokat, vezetékeket, köveket vagy egyéb akadályt jelentő tárgyakat. Ezen felül, ne használja a gépet fák vagy sziklák tövénél. Az ilyen területen történő munkavégzés kárt tehet a nejlonfej vagy sérüléshez vezethet.

12. Működés közben sose érintse meg a nejlonfej.

Tegye meg a szükséges lépéseket, hogy a gép ne érintkezhessen hajával, ruhájával, stb.

13. A következő helyzetekben kapcsolja ki a motort és

ellenőrizze, hogy a nejlonfej befejezte-e a pörgést. Ha a gépet egy másik helyre viszi. Ha el kívánja távolítani a gépbe szorult szemetet vagy füvet. Ha el kívánja takarítani a munkaterületről az akadályokat vagy a fűnyírás közben keletkező szemetet, füvet és forgácsot. Ha le kívánja tenni az eszközt. Ha a gépet úgy teszi le, hogy a nejlonfej forgásban marad, az váratlan balesetekhez vezethet.

14. Ne használja a gépet, ha 15 méteres körzeten belül más

valaki is tartózkodik. Ha közösen dolgozik valakivel, tartson 15 méter távolságot tőle. A repülő törmelékek váratlan sérüléseket okozhatnak. Nem vízszintes területen dolgozva, mint pl. lejtő, győ ződjön meg róla, hogy munkatársa nincs-e bármilyen veszélynek kitéve. Fütyüljön vagy más egyéb módon hívja fel magára a munkatársa fi gyelmét.

15. Ha fű vagy egyéb tárgyak akadnak a nejlonfej, kapcsolja

le a motort, és mielőtt eltávolítaná őket, győződjön meg róla, hogy a nejlonfej megállt-e. Ha ezeket a tárgyakat úgy próbálja meg eltávolítani, hogy a nejlonfej forog, az sérüléshez vezethet. Ha úgy folytatja a gép használatát, hogy az idegen anyag be van szorulva a nejlonfej, az a gép sérüléséhez vezethet.

16. Amennyiben a gép rosszul működik, vagy furcsa hangot

vagy rezgéseket hoz létre, azonnal kapcsolja le a motort, majd a forgalmazóval vizsgáltassa be és javíttassa meg. Az ilyen feltételek mellett történő munkavégzés sérüléshez vagy a gép meghibásodásához vezethet.

17. Ha leejti, vagy valaminek nekiüti a gépet, alaposan

vizsgálja meg, hogy nincsenek-e rajta sérülések, repedések vagy egyéb deformáció. A sérült, repedt vagy eldeformálódott géppel történő munkavégzés sérüléshez vezethet.

18. Járműben történő szállítás közben rögzítse le a gépet.

A fi gyelmeztetés fi gyelmen kívül hagyása balesethez vezethet.

19. A termék egy rendkívül erős állandó mágnest

tartalmaz a motorban.Mivel a géphez fémforgácsok tapadhatnak, illetve az állandó mágnes hatással van az elektronikus eszközökre, feltétlenül tartsa be az alábbi óvintézkedéseket.

20. Ne használja a terméket, ha a szerszám vagy az

akkumulátor kivezetései (akkumulátor rögzítés) eldeformálódtak. Az akkumulátor szerszámba való helyezése rövidzárlatot idézhet elő, ami füstképződést vagy tüzet eredményezhet.

21. A szerszám csatlakozóit (elemtartó) tartsa távol a

forgácstól és a portól. ○ Használat előtt győződjön meg arról, hogy az érintkezők környékén nem halmozódott fel fémforgács és por. ○ Használat közben igyekezzen elkerülni, hogy a szerszámra került fémforgács és por az akkumulátorra hulljon. ○ Üzemeltetés felfüggesztésénél vagy használat után ne hagyja a szerszámot olyan területen, ahol ki lehet téve a leeső fémforgácsnak vagy pornak. Ha így tesz, az rövidzárlatot idézhet elő, ami füstképződést vagy tüzet eredményezhet. FIGYELEM ○ Ne helyezze a gépet olyan munkapadra vagy munkaterületre, ahol fémforgácsok találhatók. A fémforgácsok hozzátapadhatnak a géphez, ami sérülést vagy a gép hibás működését idézheti elő. ○ Ha fémforgácsok tapadtak a géphez, ne érjen hozzá. Távolítsa el a fémforgácsokat egy kefe segítségével. Ellenkező esetben baleset következhet be. ○ Amennyiben Ön szívritmus-szabályozót vagy más elektronikus orvosi eszközt használ, ne menjen a gép közelébe, és ne használja a gépet. A gép befolyásolhatja az elektronikus eszközök működését. ○ Ne használja a gépet precíziós eszközök, például mobiltelefonok, mágneskártyák vagy elektronikus memóriatárak közelében. Ellenkező esetben hibás működés, meghibásodás vagy adatveszteség következhet be. FIGYELEM

1. A nejlonfej segítségével kizárólag füvet kíséreljen meg

vágni. A gépet ne használja tócsákban és biztosítsa, hogy a nejlonfej ne lépjen kapcsolatba a talajjal.

2. A gép precíziós alkatrészeket tartalmaz, ezért nem

szabad leejteni, erős rázkódásnak vagy víznek kitenni. A gép megsérülhet vagy meghibásodhat.

3. Ha a épet használat után tárolni vagy szállítani szeretné,

távolítsa el a nejlonfej.

4. A gépet ne tegye ki rovarirtók vagy egyéb vegyszerek

hatásának. Az ilyen vegyszerek következtében a gép megrepedezhet, vagy egyéb módon sérülhet.

5. Cserélje ki a fi gyelmeztető címkéket újakra, amennyiben

azokat nehezen olvashatóvá válnak vagy elkezdenek lejönni. A fi gyelmeztető címkéket kérje a forgalmazótól.

6. Közvetlenül használat után ne érjen hozzá a motorhoz,

ÓVINTÉZKEDÉSEK (külön megvásárolható)

1. Az akkumulátort mindig -10-40°C környezeti

hőmérséklettartományban töltse. A -10°C alatt végzett töltés veszélyes túltöltést okoz. Az akkumulátor nem tölthető 40°C-nál magasabb hőmérsékleten. A töltéshez a legideálisabb hőmérséklet 20–25°C.

2. Ne használja folyamatosan a töltőt.

Ha befejezett egy töltést, hagyja a töltőt kb. 15 percig állni, mielőtt újból tölteni kezd.

3. Ne hagyja, hogy az újratölthető akkumulátor

csatlakoztatására szolgáló nyílásba idegen anyag kerüljön.

4. Soha ne szerelje szét az újratölthető akkumulátort vagy

5. Soha ne zárja rövidre az újratölthető akkumulátort.

Az akkumulátor rövidre zárása nagy áramerősséget, ezáltal túlmelegedést okoz. Ennek eredményeképpen az akkumulátor leéghet vagy károsodhat.

6. Ne dobja tűzbe az akkumulátort.

Az akkumulátor felrobbanhat a tűzben.

7. A lemerült akkumulátor használata károsíthatja a töltőt.

8. Ha az akkumulátor működési ideje az újratöltést

követően túl röviddé válik a rendes használathoz, akkor vigye vissza abba a boltba, ahol vásárolta. Ne dobja el a lemerült akkumulátort.

9. Ne dugjon semmilyen tárgyat a töltő szellőzésére

szolgáló résekbe. Ha fémtárgyat vagy gyúlékony anyagot dug a töltő szellőzésére szolgáló résekbe, azzal elektromos áramütést okozhat, vagy a töltő megrongálódhat.

KAPCSOLATOSAN Az élettartam meghosszabbításához a lítiumion akkumulátor védelmi funkcióval van ellátva a működés leállításához. Az alább leírt 1 – 3. esetben a termék használatakor a motor leállhat, még ha húzza is a kapcsolót. Ez nem meghibásodást jelez, hanem a védelmi funkció eredménye.

1. Amikor az akkumulátorban lemerül a töltés, a motor leáll.

Ilyen esetben haladéktalanul fel kell tölteni.

2. Ha az eszköz túl van terhelve, előfordulhat, hogy a

motor leáll. Ez esetben oldja a szerszám kapcsolóját és hárítsa el a túlterhelés okát. Ezt követően a gépet ismét használhatja.

3. Ha az akkumulátor a túlterhelt munka mellett

túlmelegszik, az akkumulátor árama megállhat. Ebben az esetben hagyja abba az akkumulátor használatát és hagyja lehűlni az akkumulátort. Ezután ismét használhatja. Kérjük, vegye fi gyelembe az alábbi fi gyelmeztetéseket és biztonsági tudnivalókat. FIGYELMEZTETÉS Az akkumulátor szivárgásának, felforrósodásának, füst képződésének, illetve a robbanás vagy tűz keletkezésének megelőzése érdekében kérjük, tartsa be az alábbi óvintézkedéseket.

1. Ügyeljen rá, hogy fémforgács és por ne gyülemeljen fel

az akkumulátoron. ○ Munka közben ügyeljen rá, hogy fémforgács és por ne hulljon az akkumulátorra. ○ Ügyeljen rá, hogy a munka közben az elektromos kéziszerszámra hulló fémforgács és por ne gyülemeljen fel az akkumulátoron. ○ A használaton kívül akkumulátort ne tárolja fémforgácsnak és pornak kitett helyen. ○ Az akkumulátor eltárolása előtt távolítsa el a rárakódott fémforgácsot és port, és ne tárolja fém alkatrészekkel együtt (csavarok, szögek, stb.).

2. Ne bontsa meg az akkumulátor burkolatát hegyes

tárggyal, például tűvel, ne üssön rá kalapáccsal, ne álljon rá, ne ejtse le, és ne tegye ki erős fi zikai behatásnak.

3. Ne használjon láthatóan sérült vagy deformálódott

4. Ne használja az akkumulátort fordított polaritással.

5. Ne csatlakoztassa az akkumulátort közvetlenül az

elektromos csatlakozóaljzathoz vagy szivargyújtó- csatlakozóhoz.

6. Az akkumulátort kizárólag rendeltetése szerint használja.

7. Azonnal állítsa le az akkumulátor töltését, ha a töltés az

előírt töltési idő után sem sikeres.

8. Ne tegye ki az akkumulátort magas hőmérsékletnek vagy

nyomásnak. Ne helyezze az akkumulátort mikrohullámú sütőbe, szárítógépbe vagy nagynyomású konténerbe.

9. Az akkumulátort tartsa tűztől távol, ha szivárgást vagy

áporodott szagot észlel.

10. Ne használja az akkumulátort erős statikus

elektromosság közelében.

11. Azonnal vegye ki az akkumulátort a készülékből

vagy a töltőből, és hagyja abba annak használatát, ha szivárgást, áporodott szagot, felforrósodást, elszíneződést vagy deformációt észlel.

12. Ne merítse vízbe az akkumulátort, és ne hagyja, hogy

folyadék kerüljön a belsejébe. Vezetőképes folyadék – például víz – bejutása tüzet vagy robbanást okozhat. Tárolja az akkumulátort hűvös, száraz helyen, az éghető és gyúlékony anyagoktól távol. Kerülni kell a korrozív gázok légkörbe jutását. FIGYELEM

1. Ha az akkumulátorból szivárgó sav szembe jutna,

semmiképpen ne dörzsölje, hanem öblítse ki folyó vízzel, és azonnal forduljon orvoshoz. Kezelés nélkül a folyadék látáskárosodást okozhat.

2. Ha a folyadék bőrével vagy ruházatával érintkezik,

azonnal mossa le folyó vízzel. A folyadék irritálhatja a bőrt.

3. Ne használja az akkumulátort, és vigye azt vissza

a kereskedőhöz, ha az első alkalommal való használatkor rozsdásodást, áporodott szagot, felforrósodást, elszíneződést, deformációt vagy egyéb rendellenességet észlel. FIGYELMEZTETÉS Ha egy elektromosan vezetőképes idegen tárgy kerül a lítium-ion akkumulátor csatlakozói közé, rövidzárlat fordulhat elő, tűzveszélyt eredményezve. Az akkumulátor tárolásakor vegye fi gyelembe a következő dolgokat. ○ Ne tegyen elektromosan vezetőképes forgácsot, szegeket, acéldrótot, rézdrótot vagy egyéb drótot a tároló dobozba. ○ Vagy szerelje be az akkumulátort a szerszámgépbe, vagy tárolja biztonságosan benyomva az akkumulátorfedélbe, amíg a szellőzőnyílásokat elrejti a rövidzárlat megelőzéséhez. (Lásd 2. ábra) 0000BookCG36DB.indb1810000BookCG36DB.indb181 2022/11/0812:02:242022/11/0812:02:24182 Magyar A SZÁMOZOTT RÉSZEK LEÍRÁSA (2. ábra–26. ábra) Akkumulátor Jobb fogantyú Gomb Horony Retesz Kar Kopási korlát jelölése (2 jelölés) Hajtsa vissza a középső részt Akkumulátor burkolat Bal fogantyú Vágótartó Horog az orsón Csatlakozók Fogantyú rögzítő (kerékpárkormány típusú) 4 mm-es imbuszkulcs A nejlonzsinór tekerésének iránya Szellózónyílások M5 × 25 hatlapú Imbuszcsavarok 25 mm átmérő vezérlő Fűzőlyuk Benyomni Védőelem Menetes rögzítőelem a motorházon Az orsó tartása közben Bedugni M6 × 25 hatlapfejű csavarok Nejlonfej feszítési iránya (bal forgás) Húzza át a zsinórt a fűzőlyukon Kihúzni Burkolat bilincs Damil A fedél zárónyílásai (2 nyílás) Akkumulátor töltöttsége jelzőjének kapcsolója Fogaskerékház Megérintés A ház fülei (2 fül) Akkumulátor szintet jelző lámpa Kés 30 mm-es lépésekben bővíthető Bekapcsológomb Nyél Vállpánt Érintés/kioldás Bekapcsolást jelző lámpa Ház oldala Gyorskioldó szíj A megfelelő hossz 90–110 mm Módválasztó kapcsoló Markolat Akasztó Burkolat Módjelző lámpa Fogantyú (hurokfogantyú típus) Bilincs Ház Záró kar M6 × 43 csavarok Kampó Kampó Markolat M6 anyák Gyorskioldó bilincs Fülek megnyomása (2 terület) Fogantyú elhelyezkedése címke Nejlonfej Orsó

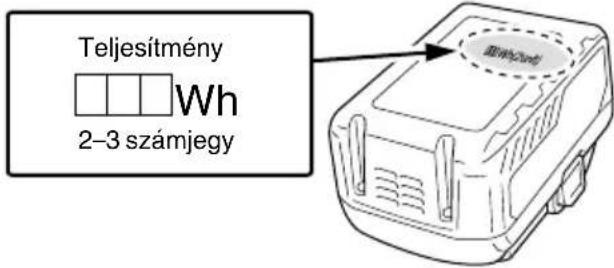

SZEMPONTOK Lítium-ion akkumulátor szállítása közben tartsa be a következő óvintézkedéseket. FIGYELMEZTETÉS Értesítse a szállítmányozó céget arról, hogy a szállítmány lítium-ion akkumulátort tartalmaz. Adja meg nekik az akkumulátor teljesítményét, illetve a szállítmány szervezése során tartsa be a szállítmányozó utasításait. ○ A 100 Wh kapacitást meghaladó lítium-ion akkumulátorok fuvarozási szempontból veszélyes árunak minősülnek, és különleges alkalmazási eljárásokat igényelnek. ○ A külföldre történő szállításhoz meg kell felelnie a vonatkozó nemzetközi jogszabályoknak, illetve a célország szabályainak és előírásainak.

Típus CG36DB CG36DB(L) Feszültség 36 V Nyél típusa Egyenes típus Vágási átmérő 310 mm Forgásirány Az óramutató járásával megegyező irány (lásd fent) Terhelés nélküli sebesség 6500 perc

(Takarékos) Működési idő egy feltöltéssel * (Teljesen feltöltött újratölthető akkumulátor esetén) BSL36B18 39 perc (Erő) 70 perc (Normál) 122 perc (Takarékos) Az eszköz számára elérhető akkumulátor** (külön megvásárolható) Többvoltos akkumulátor Súly (nejlonfejjel, tölthető akkumulátorral, vállpánttal és védőelemmel)*** 4,8 kg (BSL36A18) 5,1 kg (BSL36B18) 4,6 kg (BSL36A18) 4,9 kg (BSL36B18)

• A fenti táblázatban szereplő adatok kizárólag példaként szolgálnak. Mivel a környezeti hőmérséklet, az akkumulátorok jellemzői stb. nagymértékben változhatnak, a fentiek csak durva iránymutatásként használhatók. Feltételek: A nejlonfej külső átmérője 310 mm, a módválasztó kapcsoló beállítása Erő, Normál vagy Takarékos. (a kar folyamatosan BE állásban áll) ** AC/DC adapter (ET36A) nem használható. Korábbi akkumulátorok (BSL3660/3626X/3626/3625/3620, BSL18.... és BSL14.... sorozatok) nem használhatók ezzel a szerszámmal. *** A 01/2014 EPTA-eljárás szerint

SZABVÁNY KIEGÉSZÍTŐK

Az alapkészülék (1 készülék) mellett a csomag a

289. oldalon felsorolt kiegészítőket is tartalmazza.

A szabvány kiegészítők minden külön fi gyelmeztetés nélkül módosulhatnak.

OPCIONÁLIS KIEGÉSZÍTŐK

(külön megvásárolható) (290. oldal) Részletes üzemeltetési információkat az Ellensúly készlet használati utasításában talál.

ALKALMAZÁSI TERÜLETEK

Gaz nyírása és vágása.

1. Az akkumulátor kivétele

Az akkumulátor eltávolításához fogja erősen a házat, és nyomja meg az akkumulátor zárakat (lásd 3. ábra). FIGYELEM Soha ne zárja rövidre az akkumulátort.

2. Az akkumulátor behelyezése

Illessze helyére az akkumulátort, a megfelelő polaritásokat betartva (lásd 3. ábra).

A csomag az akkumulátort és az akkumulátortöltőt nem tartalmazza. A tölthető akkumulátorokat illetően, kérjük a használt töltő kezelési útmutatójának megfelelően töltse. 0000BookCG36DB.indb1830000BookCG36DB.indb183 2022/11/0812:02:262022/11/0812:02:26184 Magyar

AKKUMULÁTOR HÁTRALÉVŐ

TÖLTÖTTSÉGÉNEK JELZŐJE Az akkumulátor fennmaradó kapacitását úgy ellenőrizheti, hogy megnyomja az akkumulátor hátralévő töltöttsége jelzőjének kapcsolóját, és leolvassa a kigyulladó jelzőlámpát. (4. ábra, 1. Táblázat) A jelzőlámpa körülbelül 3 másodperccel azután kapcsol ki, hogy megnyomta az akkumulátor hátralévő töltöttsége jelzőjének kapcsolóját. Az akkumulátor hátralévő töltöttségének jelzőjét ajánlatos csupán útmutatóként használni, mivel a környezeti hőmérséklet és az akkumulátor állapota szerint a kijelzett kapacitás kisebb eltéréseket mutathat. Emellett az akkumulátor hátralévő töltöttségének jelzője eltérhet a szerszám vagy a töltő beépített töltöttség jelzőjétől. (Akkumulátort nem tartalmazza, az külön megvásárolható)

Lámpa jelzése Fennmaradó töltés Világít; Az akkumulátor töltöttségi szintje 75%. Világít; Az akkumulátor töltöttségi szintje 50% – 75%. Világít; Az akkumulátor töltöttségi szintje 25% – 50%. Világít; Az akkumulátor töltöttségi szintje kevesebb, mint 25%. Villog; Az akkumulátor hamarosan lemerül. A lehető leghamarabb töltse újra az akkumulátort. Villog; A magas hőmérséklet miatt leállt a teljesítményleadás. Távolítsa el az akkumulátort a szerszámból, és várja meg, amíg teljesen lehűl. Villog; A kimenő teljesítmény hiba vagy üzemzavar miatt fel van függesztve. A probléma okozója valószínűleg az akkumulátor, ezért kérjük, vegye fel a kapcsolatot a forgalmazóval. A fennmaradó töltés jelzője csak tájékoztató jellegű, a külső hőmérséklettől és az akkumulátor tulajdonságaitól függően más-más értékeket jeleníthet meg. MEGJEGYZÉS Ne üssön rá erősen a kapcsolópanelre és ne törje el azt, mert ebből problémák származhatnak.

FIGYELEM A készülék összeszerelése előtt vegye ki az akkumulátort.

1. A kerékpárkormány telepítése (6. ábra) (csak

CG36DB) (1) A mellékelt 4 mm-es imbuszkulcs használatához távolítsa el a négy csavart, amelyek átmenetileg rögzítik a fogantyúszerelvényt. (2) Csatlakoztassa a karral rendelkező fogantyút a jobb oldalra és a fogantyút bal oldalra, majd óvatosan rögzítse fogantyúszerelvényt a négy csavar használatával. Az alkatrészek biztonságos rögzítése érdekében legalább kétszer húzza meg a csavarokat (az alábbi lépések megismétlésével). Fokozatosan növelje a meghúzási nyomatékot minden alkalommal annak biztosítása érdekében, hogy a csavarokat egyformán húzza meg. Négy csavarral:

MEGJEGYZÉS Rögzítse a bal és a jobb fogantyút olyan helyre, hogy kényelmes fogást biztosítson. FIGYELEM Telepítse a bal és a jobb fogantyút megfelelően és biztonságosan a kezelési útmutató utasításainak megfelelően. Nem megfelelő vagy biztonságos rögzítés esetén leválhat és sérülést okozhat.

2. Szerelje fel a markolatot (5. ábra) (csak CG36DB(L))

(1) Távolítsa el az M6 × 43 csavarokat (2 db.). (2) Szerelje fel a markolatot a nyélre úgy, hogy az a motorház felé álljon. (3) Helyezze a fogantyúrögzítőt a nyél alsó végére, majd M6 × 43 csavarok (2 db.) és M6 anyák (2 db.) segítségével csavarozza fel. Az alkatrészek biztonságos rögzítése érdekében legalább kétszer húzza meg a csavarokat (az alábbi lépések megismétlésével). Fokozatosan növelje a meghúzási nyomatékot minden alkalommal annak biztosítása érdekében, hogy a csavarokat egyformán húzza meg. Két csavarral:

MEGJEGYZÉS Amennyiben a készülék fő csövén van egy elhelyezési címke, kövesse az ábrán látottakat. (5. ábra) FIGYELEM Szerelje fel a gépre szorosan a hurokfogantyút a kezelési utasításoknak megfelelően. Ha az illesztés nem elég szoros, a fogantyú leválthat és sérülést okozhat.

3. Védőelem telepítése (7. ábra)

FIGYELMEZTETÉS Feltétlenül a megjelölt helyre telepítse a védőelemet. Jelen fi gyelmeztetés fi gyelmen kívül hagyása repülő kövek által okozott sérülést okozhat. MEGJEGYZÉS Használja a mellékelt 4 mm-es imbuszkulcsot a telepítéshez. (1) Illessze össze a fedél keretén lévő két furatot és a védőelemet és helyezze be a két M6 × 25 hatlapfejű gombcsavarokat. (A fedélkeret a fogaskerékházon található.) (2) Használja a mellékelt 4 mm-es imbuszkulcsot a két M6 × 25 hatlapfejű gombcsavar felváltva történő meghúzásához, amíg a feszességük megfelelő nem lesz. Az alkatrészek biztonságos rögzítése érdekében legalább kétszer húzza meg a csavarokat (az alábbi lépések megismétlésével). Fokozatosan növelje a meghúzási nyomatékot minden alkalommal annak biztosítása érdekében, hogy a csavarokat egyformán húzza meg. Két csavarral:

FIGYELEM ○ Ügyeljen, nehogy megvágja megát a késsel a burkolaton belül. ○ Telepítse megfelelően a védőelemet és rögzítse a kezelési útmutató utasításainak megfelelően. Nem megfelelő vagy biztonságos rögzítés esetén leválhatnak és sérülést okozhatnak. ○ Használat előtt ellenőrizze, hogy a védőelem nem sérült vagy deformálódott-e. 0000BookCG36DB.indb1840000BookCG36DB.indb184 2022/11/0812:02:262022/11/0812:02:26185 Magyar

2. Telepítés (12. ábra)

(1) Helyezze be a fogaskerékházba úgy, hogy a vágótartón található 25 mm-es átmérő vezérlő bepattanjon a nejlonfejbe. Ügyeljen arra, hogy az orsón és a furaton található kiemelkedések és mélyedések illeszkedjenek. (2) Rögzítse az orsót a helyén, hogy ne forduljon el a nejlonfej felszerelésekor. Ehhez illessze a 4 mm-es imbuszkulcsot a fogaskerékházon található furatba és a vágótartó négy lyukának egyikébe. (3) Csavarozza a nejlonfejet közvetlenül a fogaskerékház menetes rögzítőelemére. A nejlonfej rögzítőcsavarját balra kell becsavarni. A meghúzáshoz forgassa a csavart az óramutató járásával ellentétes irányban, a meglazításhoz pedig az óramutató járásával megegyező irányban. FIGYELEM Szerelje fel a gépre szorosan a nejlonfejet a kezelési utasításoknak megfelelően. Ha az illesztés nem elég szoros, a nejlonfej leválthat és sérülést okozhat.

3. Zsinór hosszának beállítása

Forgassa el a nejlonfejet a padlón. A nejlonzsinór egyetlen érintésre kb. 30 mm-rel kihúzódik. (13. ábra) A nejlonzsinór akár kézzel is kihúzható. Ekkor a motornak teljesen kikapcsolt állapotban kell lennie. Győződjön meg arról, hogy ha az alsó gombot megérinti és felengedi, miközben húzza a nejlonfejhez tartozó zsinór végét, a zsinór 30 mm-es szakaszokban bővül. (14. ábra) ○ A nejlonzsinór megfelelő hosszaA gép használata közben a zsinór ideális hosszúsága 90–110 mm. Húzza ki a zsinórt a megfelelő hosszúságra. 4 A nejlonzsinór cseréje (1) Készítsen elő 4 m eredeti nejlon zsinórt a 11-a. ábra szerint. (kód: 335235). (2) Nyomja meg az egymással szemközti füleket, majd távolítsa el a fedelet a házról. (15. ábra) (3) Távolítsa el az orsót a házról. (16. ábra) ○ Ha maradt a nejlonzsinórból, akassza a zsinórt a barázdákba, majd távolítsa el az orsót. ○ Amennyiben a nejlonszál nem jön ki, pedig van elég a nejlonszál, vagy a nejlonszár cseréjekor az alábbi eljárással tekercselje fel a nejlonszálat. (4) Mindkét végén kb. 150 mm nejlonszálat engedjen ki, hajtsa be a középső részt, és csatlakoztassa a kampót az orsóhoz. Ezt követően tekerje a madzagot az orsóra a nyíl által jelzett irányba, óvatosan, hogy ne kuszálja össze (17., 18. ábra). MEGJEGYZÉS Ne keresztezze a nejlonszálat a szál horonyba rögzítésekor. (18. ábra) (5) Hagyjon körülbelül 100–150 mm nejlonzsineget szabadon, akassza be és rögzítse a szálat a horonyba. (19. ábra) (6) Igazítsa az ütközőt és a fűzőlyukat egy vonalba, majd helyezze be a gombot a házba. Oldja ki a zsinórt az ütközőből, miközben az orsót tartja, majd szúrja át a zsinórt a zsinórvezetőn. (20. ábra) (7) Nyomja meg és pattintsa bele a házon lévő füleket a fedél zárónyílásaiba. (21. ábra) FIGYELMEZTETÉS Győződjön meg arról, hogy a fülek szorosan illeszkednek a zárónyílásokba. Ha a gépet úgy használja, hogy nem minden alkatrész van megfelelően rögzítve, a repülő alkatrészek balesetet és személyi sérülést okozhatnak. (8) Húzza szorosra a zsinórt, majd vágja ollóval 90 mm– 110 mm hosszúságra. (22. ábra)

4. A vállszíj felszerelése

FIGYELMEZTETÉS ○ A vállszíjat úgy szerelje fel az fűszegélynyíróra, hogy azt könnyű legyen tartani. ○ Ha olyan érzése van, hogy a gép nem működik megfelelően, azonnal állítsa le a motort, távolítsa el a vállszíj gyorskioldó bilincsét és vegye le a gépet. FIGYELEM ○ Ha a gyorskioldó csat kioldásakor nem tartja meg a gépet, az leeshet és sérülést okozhat. Egyik kezében tartsa a nyelet, míg a másik kezével húzza. ○ A munkavégzés megkezdése lőtt győződjön meg róla, hogy a gyorskioldó funkció megfelelően működik-e. ○ Csatlakoztatás előtt ellenőrizze, hogy a pánt nem szakadt, rojtos vagy sérült-e. ○ Ellenőrizze, hogy a kampó és az akasztó nem deformálódott vagy sérült-e. ○ A rögzítés után nyomja le a főegységet, hogy meggyőződjön arról, hogy a kampó nem oldódik le könnyen, és hogy a vállöv nem lazul meg. ○ Ellenőrizze, hogy a gyorskioldó funkció megfelelően működik-e. (1) A 8. ábrán látható módon vegye fel a vállszíjat és akassza be a gépen található gyűrűbe. Állítsa be a vállszíjat a megfelelő hosszra. (2) A gép vállszíjról történő eltávolításához az egyik kezével tartsa meg a nyelet, míg a másik kezével a 9. ábrán látható módon meghúzza a gyorskioldó szíjat. (3) A gép szíjra történő felszereléséhez helyezze a bilincset a kampóra, majd helyezze a gyorskioldó bilincset a kampóra és a bilincs széles nyílásába. (10. ábra) Húzza meg a vállszíjat, így meggyőződhet róla, hogy az megfelelően csatlakoztatva van-e. NEJLONFEJ A félautómata nejlonfej felszerelése

Automatikusan több nejlon vágózsinórt adagol, ha kis sebességen fut . Műszaki leírás Kódszám A rögzítőcsavar típusa Forgásirány A rögzítőcsavar mérete

Anyacsavar Óra járásával ellentétes M10×P1,25-LH Alkalmazandó nejlon zsinór Zsinór átmérő: 11-a. ábra Hossza: 4 m FIGYELEM ○ A dobozt biztonságosan csatlakoztassa a borításhoz. ○ Ellenőrizze, hogy a borítás, a doboz és az egyéb alkatrészek nem töröttek, vagy károsodottak-e. ○ Ellenőrizze doboz és a gomb kopottságát. A kopásjel már nem látható a dobozon, vagy lyuk van a gomb alján, azonnal cserélje ki az adott alkatrészt. (11-b. ábra) ○ A nejlonfejet biztonságosan kell rögzíteni a motorház menetes rögzítőeleméhez. ○ A kiváló teljesítmény és megbízhatóság érdekében minden esetben használjon HiKOKI nejlon vágózsinórt. Kábelt, vagy más anyagokat, melyeket a berendezés kilőhet tilos használni. ○ Ha a nejlonfej nem veszi be megfelelően a nejlonzsinórt, ellenőrizze a zsinórt és azt hogy az összes alkatrész megfelelően van-e felszerelve. Forduljon HiKOKI kereskedőjéhez, amennyiben segítségre lenne szüksége. 0000BookCG36DB.indb1850000BookCG36DB.indb185 2022/11/0812:02:272022/11/0812:02:27186 Magyar

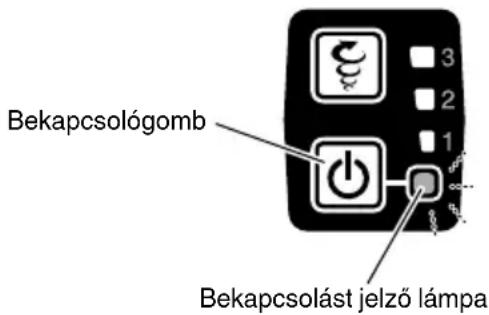

A BEKAPCSOLÁST JELZŐ LÁMPA

A bekapcsolást jelző lámpa a szerszám különböző állapotait jelzi. (23. ábra) A 2. táblázat a különböző állapotok bekapcsolás lámpa által jelzett módjait mutatja. (lásd: 187. oldal, “MŰKÖDÉS KÖZBENI ÓVINTÉZKEDÉSEK”)

Lámpa állapota Szerszám állapota Ki KI kapcsolva Piros BE kapcsolva Pirosan villog A kart megnyomták a szerszám túlterhelés védő áramkörének működése közben.

Fűnyírás FIGYELMEZTETÉS ○ A készüléket ne használja éjszaka, vagy rossz időjárási esetén, amikor rosszak a látási viszonyok. ○ Ne használja a gépet esőben vagy közvetlenül eső után. ○ A megcsúszás elkerülése érdekében viseljen megfelelő lábbelit, mert megcsúszáskor elveszítheti egyensúlyát és eleshet. ○ A gépet ne használja meredek lejtőkön. Nem túlságosan meredek lejtőn történő fűnyírás esetén felfelé haladjon a lejtőn. ○ Figyeljen oda, nehogy a nejlonfej túl közel vigye a lábához. ○ Fűnyírás közben ne emelje a gépet a térde fölé. ○ A gépet ne használja olyan helyeken, ahol kövek, fák vagy egyéb akadályok találhatók. ○ Ha a motor megállítása után a nejlonfej tovább forog, az sérüléshez vezethet. Amikor a gépet leállítja, lerakás előtt győződjön meg arról, hogy a nejlonfej is leállt. ○ Ne használja a gépet, ha 15 méteres körzeten belül más valaki is tartózkodik. Ha közösen dolgozik valakivel, tartson 15 méter távolságot tőle.

1. Az akkumulátort úgy helyezze be, hogy közben

odafi gyel a polaritásra

2. A gép bekapcsolása (23-a. ábra)

○ Nyomja meg a házon található bekapcsológombot, a készülék bekapcsol és a házon található bekapcsolást jelző lámpa pirosan világít. ○ A bekapcsológomb ismételt megnyomását követően a készülék kikapcsol, és a házon található piros lámpa kialszik. [Automatikus kikapcsolás] Ha a készülék be van kapcsolva, de a kart egy perce nem húzta meg senki, abban az esetben a gép automatikusan lekapcsol. A készülék ismételt bekapcsolásához nyomja meg ismét a bekapcsológombot. FIGYELMEZTETÉS Soha ne hagyja ott sehol az eszközt bekapcsolva. Ez sérülést okozhat.

3. A kar működése és a fék (24. ábra)

A nejlon fej forgatásának elindításához a bekapcsolt állapotban húzza meg a kart, miközben a reteszelő kart is nyomva tartja. Amikor felengedi a kart, a fék 1–3 másodpercet vesz igénybe a működésbe lépéshez, és megállítja a nejlon fej forgását. A szerszám használata előtt győződjön meg róla, hogy a fék megfelelően működik.

4. Módválasztó kapcsoló (23-b. ábra)

A készülék három móddal rendelkezik: “Erő mód” “Normál mód” “Takarékos mód”. (1) Erő mód (2) Normál mód (3) Takarékos mód ● Munkakapacitás teljes feltöltöttséggel Az alábbi durva becslések a fűszegélynyíró által végzett munka mennyiségét mutatják a készülék teljesen feltöltött állapotában. (A munka mennyisége a környezeti hőmérséklettől és az akkumulátor jellemzőitől függően némileg eltérő lehet) Folyamatos működés ideje, a kapcsoló teljes lenyomásakor a különböző módokban (Terhelés nélkül) Akkumulátor Mód BSL36B18 Erő 39 perc Normál 70 perc Takarékos 122 perc

○ Fogja meg a fogantyút, nyomja be a rögzítőkart, és húzza meg a kart a vágófej forgásának elindításához. (24 a-1, a-2 ábra) ○ A fűnyírás befejezéséhez és a motor leállításához engedje vissza a kart. ○ Olyan testtartást vegyen fel, melyben könnyű mozogni. [Fűnyírási technikák] Ne lengesse a csövet, hanem a csípője segítségével mozgassa a nejlonfejet vízszintesen balról jobbra egy ívben, közben sétáljon előre és használja a nejlonfej jobb oldalát a fűnyíráshoz. (25. ábra)

6. A szerszám hordozása

FIGYELEM ○ Vegye ki a tartalék akkumulátort. (3. ábra) ○ Vigye a szerszámot a kezében tartva. 0000BookCG36DB.indb1860000BookCG36DB.indb186 2022/11/0812:02:272022/11/0812:02:27187 Magyar

Ez a szerszám rendelkezik a főegységet vezérlő elektronikus alkatrészeket védő funkcióval. Amennyiben fűnyírás közben túlterhelés lép fel—például, ha a nejlonfej lezár vagy eltömődik—a funkció aktiválódik, és a motor leáll. Ilyen esetben a bekapcsoló lámpa villogni kezd. Ellenőrizze a lámpa állapotát, és végezze el a szükséges javító intézkedéseket. Az alábbi javító intézkedés elvégzése után folytathatja a használatot. Tegyen lépéseket a motorra gyakorolt terhelés csökkentése érdekében—például a vágási mélység csökkentésével. Mielőtt megtisztítaná a nejlonfejet a rátapadt növényzettől, kapcsolja ki a készüléket és vegye ki az akkumulátort a szerszámgép fő egységéből. Bekapcsológomb Bekapcsolást jelző lámpa Bekapcsolást jelző lámpa villogó állapot Ok Javító intézkedés 0,5 mp be/ 0,5 mp ki (lassú villogás) A belső hőmérséklet meghaladta az előre beállított határértéket. A szerszámgép leállt. (A motor kikapcsol. A készülék egy perc elteltével automatikusan kikapcsol.) [Hőmérséklet- védelmi funkció] Kapcsolja ki a készüléket, és várja meg, amíg az lehűl. A készülék hőmérsékletének lecsökkenése után folytathatja a munkát. 0,1 mp be/ 0,1 mp ki (gyors villogás) A szerszámgép tartozékának terhelése meghaladta az előre beállított határértéket. A szerszámgép leállt. (A motor kikapcsol és a lámpa 10 másodpercig villog.) [Túlterhelés elleni védelmi funkció] Kapcsolja ki a készüléket és vegye ki az akkumulátort. Szüntesse meg a túlterhelés okát. A túlterhelés okának megszüntetését követően folytathatja a használatot. MEGJEGYZÉS Amennyiben a bekapcsolást jelző lámpa azt követően is villog, hogy elvégezte a javító intézkedést, előfordulhat, hogy a szerszámgép sérült vagy hibás. A javítással kapcsolatban forduljon ahhoz a kiskereskedelmi üzlethez, ahol a szerszámot vásárolta.

KARBANTARTÁS ÉS ELLENŐRZÉS

FIGYELEM Az ellenőrzések vagy a karbantartási műveletek elvégzése előtt vegye ki az akkumulátort.

1. Ellenőrizze a nejlonfej állapotát

A nejlonfejet gyakran kell ellenőriznie. A kopott vagy sérült nejlonfej leeshet, vagy csökkenhet a motor hatékonysága, melynek következtében leéghet. A kopott nejlonfej cserélje ki újra. FIGYELEM A kopott vagy sérült nejlonfej használata veszélyes. Ilyenkor cserélje ki egy újra.

2. A csavarok ellenőrzése

A meglazult csavarok veszélyesek. Bizonyos időközönként ellenőrizze, hogy a csavarok kellőképpen meg vannak-e húzva. FIGYELEM A meglazult csavarokkal történő munkavégzés rendkívül veszélyes.

3. A terminálok (szerszám és akkumulátor)

ellenőrzése Győződjön meg arról, hogy nincs felhalmozódva fémforgács és por az érintkezőkön. Alkalmanként ellenőrizze a működést megelőzően, közben és után. FIGYELEM Távolítson el minden fémforgács darabot vagy port, amely a csatlakozókon felgyülemlett. Ellenkező esetben a készülék meghibásodhat.

4. A kéziszerszám külső tisztítása

Ha a fűszegélynyíró szennyeződött, törölje le lágy, száraz ruhával vagy benedvesített, szappanos ruhával. Ne használjon klóros oldatokat, benzint vagy festékhígítót, mivel ezek szétmarhatják a műanyagot.

5. Fogaskerékház (26. ábra)

50 órás működés után a fogaskerék tartó oldalán található olajszűrő eltávolításával ellenőrizze a fogaskerék tokjának vagy a kúpfogaskerék olajszintjét. Amennyiben a kúpfogaskerekek felületén nem látható olaj, töltse fel a fogaskerék tokját 3/4 részig jó minőségű lítium alapú olajjal. A váltót ne töltse fel teljesen. FIGYELEM ○ Győződjön meg róla, hogy eltávolít minden koszt vagy egyéb szennyeződést mielőtt a dugaszt visszahelyezi eredeti helyzetébe. ○ A váltó ellenőrzése vagy karbantartása előtt győződjön meg róla, hogy az lehűlt.

A fűszegélynyírót olyan helyen tárolja, ahol a hőmérséklet alacsonyabb mint 40°C, valamint tartsa távol gyermekektől. MEGJEGYZÉS Lítiumion akkumulátorok tárolása Tárolás előtt győződjön meg róla, hogy a lítiumion akkumulátor teljesen fel van töltve. Ha hosszú időn át, (három, vagy több hónap) alacsony töltéssel tárolja az akkumulátorokat, akkor csökkenhet a teljesítményük, ezáltal jelentősen csökken a használati idejük, és alkalmatlanná válhatnak a töltés megtartására. Azonban, a jelentősen lecsökkent akkumulátor használati idő visszaállítható, ha kettő-öt alkalommal feltölti, majd használat az akkumulátort. Ha az akkumulátor használati ideje az ismételt töltések és használat ellenére is túl rövid, akkor az akkumulátor elhasználódott, szerezzen be újat. 0000BookCG36DB.indb1870000BookCG36DB.indb187 2022/11/0812:02:272022/11/0812:02:27188 Magyar FIGYELEM A kéziszerszámok üzemeltetése és karbantartása során be kell tartani az adott országban érvényes biztonsági előírásokat és szabványokat. Fontos megjegyzés a HiKOKI vezeték nélküli elektromos szerszámok akkumulátoraihoz Minden esetben eredeti akkumulátorokat alkalmazzon. Ha nem általunk gyártott akkumulátort alkalmaz, vagy ha szétszereli és módosítja az akkumulátort (mint pl.: szétszerelés és cellák vagy más alkatrészek cseréje), nem garantálható vezeték nélküli elektromos szerszámaink biztonsága és teljesítménye. GARANCIA A HiKOKI Power Tools szerszámokra a törvényes/országos előírásoknak megfelelő garanciát vállalunk. A garancia nem vonatkozik a helytelen vagy nem rendeltetésszerű használatból, továbbá a normál mértékűnek számító elhasználódásból, kopásból származó meghibásodásokra, károkra. Reklamáció esetén kérjük, küldje el a - nem szétszerelt - szerszámot a kezelési útmutató végén található GARANCIA BIZONYLATTAL együtt a hivatalos HiKOKI szervizközpontba. A környezeti zajra és vibrációra vonatkozó információk A mért értékek az EN50636-2-91 szabványnak megfelelően kerültek meghatározásra és az ISO 4871 alapján kerülnek közzétételre. Mért A hangteljesítmény-szint: 95 dB (A) Mért A hangnyomás-szint: 82 dB (A) Bizonytalanság K: 2,5 dB (A) Viseljen hallásvédelmi eszközt. EN50636-2-91 szerint meghatározott rezgési összértékek (háromtengelyű vektorösszeg). Rezgési kibocsátási érték

Bizonytalanság: K = 1,5 m/s

A rezgés megállapított teljes értéke egy szabványos teszteljárás keretében lett mérve, és elképzelhető, hogy az érték eszközök összehasonlítására lesz alkalmazva. Ez az érték az expozíciós hatérértékek előzetes mérésére is alkalmazható. FIGYELMEZTETÉS ○ A rezgési kibocsátási a szerszámgép tényleges használata során különbözhet a megadott teljes értéktől a szerszám használatának módjaitól függően. ○ Azonosítsa védelméhez szükséges biztonsági intézkedések azonosításához, amelyek a használat tényleges körülményeinek való kitettség becslésén alapulnak (számításba véve az üzemeltetési ciklus minden részét, mint például az időket, amikor a szerszám ki van kapcsolva, és amikor üresjáratban fut a bekapcsolási időntúl). MEGJEGYZÉS A HiKOKI folyamatos kutatási és fejlesztési programja következtében az itt szereplő műszaki adatok előzetes bejelentés nélkül változhatnak. 0000BookCG36DB.indb1880000BookCG36DB.indb188 2022/11/0812:02:272022/11/0812:02:27189 Magyar

A kizárólagos felelősségünkre kijelentjük, hogy az Akkus fűszegélynyíró, amely típus és egyedi azonosító kód *1) alapján azonosított, megfelel az irányelvek *2) és szabványok *3) vonatkozó követelményeinek. Műszaki fájl a *4) - Lásd alább. Az EU képviseleti iroda európai szabványügyi menedzsere jogosult a műszaki dokumentáció összeállítására. 2000/14/EK

• A berendezés típusa: Pázsitnyíró

• Típus neve: CG36DB, CG36DB(L)

• Akészülék súlya: CG36DB: 5,1 kg, CG36DB(L): 4,9 kg

• Megfelelőségi eljárás: Annex VI

• Értesített hatóság: CE 0044 TÜV NORD CERT Am TÜV 1, 30519 Hannover, Németország

• Mért hangteljesítmény szint: 93 dB
