ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ 59G812 Graphite

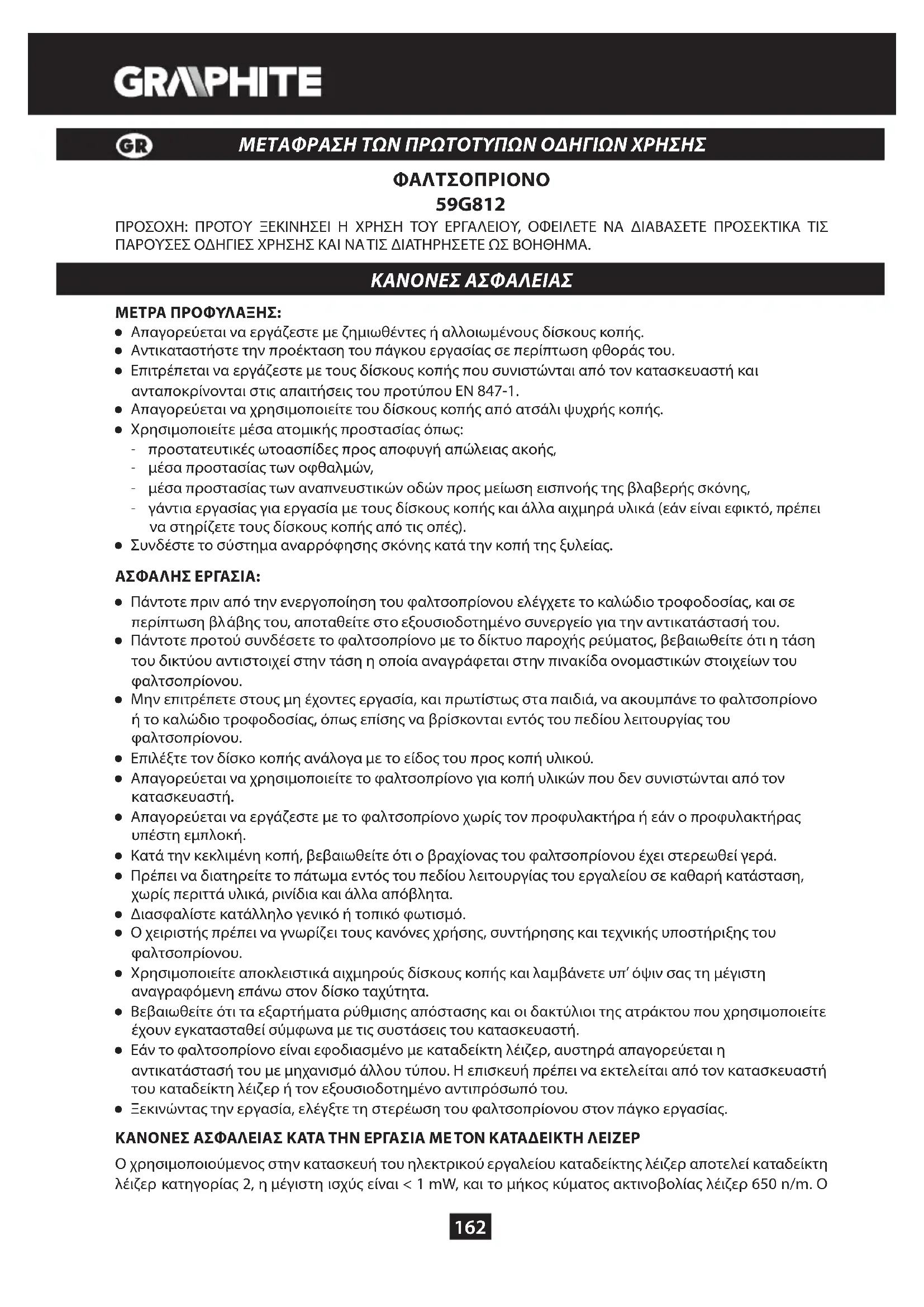

• Zadržava se pravo izmena. „Grupa Topex Spółka z ograniczoną odpowiedzialnością“ Spółka komandytowa sa sedištem u Varšavi, ulica Pograniczna 2/4 (u daljem tekstu: „Grupa Topex“) informiše da, sva autorska prava na sadržaj dole datog uputstva (u daljem tekstu: „Uputstvo“), u kome između ostalog, tekst uputstva, postavljene fotograje, sheme, crteži, a takođe i sastav, pripadaju iskuljučivo Grupa Topex-u i podležu pravnoj zaštiti u skladu sa propisom od dana 4. februara 1994. godine, o autorskim pravima i sličnim pravima (tj. Pravni glasnik 2006 broj 90, član 631, sa kasnijim izmenama). Kopiranje, menjanje, objavljivanje, menjanje u cilju komercijalizacije, celine Uputstva kao i njenih delova, bez saglasnosti Grupa Topex-a u pismenoj formi, strogo je zabranjeno i može dovesti do pozivanja na odgvornost kako građansku tako i sudsku.162 ΜΕΤΑΦΡΑΣΗ ΤΩΝ ΠΡΩΤΟΤΥΠΩΝ ΟΔΗΓΙΩΝ ΧΡΗΣΗΣ ΦΑΛΤΣΟΠΡΙΟΝΟ 59G812 ΠΡΟΣΟΧΗ: ΠΡΟΤΟΥ ΞΕΚΙΝΗΣΕΙ Η ΧΡΗΣΗ ΤΟΥ ΕΡΓΑΛΕΙΟΥ, ΟΦΕΙΛΕΤΕ ΝΑ ΔΙΑΒΑΣΕΤΕ ΠΡΟΣΕΚΤΙΚΑ ΤΙΣ ΠΑΡΟΥΣΕΣ ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ ΚΑΙ ΝΑ ΤΙΣ ΔΙΑΤΗΡΗΣΕΤΕ ΩΣ ΒΟΗΘΗΜΑ. ΚΑΝΟΝΕΣ ΑΣΦΑΛΕΙΑΣ ΜΕΤΡΑ ΠΡΟΦΥΛΑΞΗΣ: Ɣ Απαγορεύεται να εργάζεστε με ζημιωθέντες ή αλλοιωμένους δίσκους κοπής. Ɣ Αντικαταστήστε την προέκταση του πάγκου εργασίας σε περίπτωση φθοράς του. Ɣ Επιτρέπεται να εργάζεστε με τους δίσκους κοπής που συνιστώνται από τον κατασκευαστή και ανταποκρίνονται στις απαιτήσεις του προτύπου EN 847-1. Ɣ Απαγορεύεται να χρησιμοποιείτε του δίσκους κοπής από ατσάλι ψυχρής κοπής. Ɣ Χρησιμοποιείτε μέσα ατομικής προστασίας όπως: - προστατευτικές ωτοασπίδες προς αποφυγή απώλειας ακοής, - μέσα προστασίας των οφθαλμών, - μέσα προστασίας των αναπνευστικών οδών προς μείωση εισπνοής της βλαβερής σκόνης, - γάντια εργασίας για εργασία με τους δίσκους κοπής και άλλα αιχμηρά υλικά (εάν είναι εφικτό, πρέπει να στηρίζετε τους δίσκους κοπής από τις οπές). Ɣ Συνδέστε το σύστημα αναρρόφησης σκόνης κατά την κοπή της ξυλείας. ΑΣΦΑΛΗΣ ΕΡΓΑΣΙΑ: Ɣ Πάντοτε πριν από την ενεργοποίηση του φαλτσοπρίονου ελέγχετε το καλώδιο τροφοδοσίας, και σε περίπτωση βλ άβης του, αποταθείτε στο εξουσιοδοτημένο συνεργείο για την αντικατάστασή του. Ɣ Πάντοτε προτού συνδέσετε το φαλτσοπρίονο με το δίκτυο παροχής ρεύματος, βεβαιωθείτε ότι η τάση του δικτύου αντιστοιχεί στην τάση η οποία αναγράφεται στην πινακίδα ονομαστικών στοιχείων του φαλτσοπρίονου. Ɣ Μην επιτρέπετε στους μη έχοντες εργασία, και πρωτίστως στα παιδιά, να ακουμπάνε το φαλτσοπρίονο ή το καλώδιο τροφοδοσίας, όπως επίσης να βρίσκονται εντός του πεδίου λειτουργίας του φαλτσοπρίονου. Ɣ Επιλέξτε τον δίσκο κοπής ανάλογα με το είδος του προς κοπή υλικού. Ɣ Απαγορεύεται να χρησιμοποιείτε το φαλτσοπρίονο για κοπή υλικών που δεν συνιστώνται από τον κατασκευαστή. Ɣ Απαγορεύεται να εργάζεστε με το φαλτσοπρίονο χωρίς τον προφυλακτήρα ή εάν ο προφυλακτήρας υπέστη εμπλοκή. Ɣ Κατά την κεκλιμένη κοπή, βεβαιωθείτε ότι ο βραχίονας του φαλτσοπρίονου έχει στερεωθεί γερά. Ɣ Πρέπει να διατηρείτε το πάτωμα εντός του πεδίου λειτουργίας του εργαλείου σε καθαρή κατάσταση, χωρίς περιττά υλικά, ρινίδια και άλλα απόβλητα. Ɣ Διασφαλίστε κατάλληλο γενικό ή τοπικό φωτισμό. Ɣ Ο χειριστής πρέπει να γνωρίζει τους κανόνες χρήσης, συντήρησης και τεχνικής υποστήριξης του φαλτσοπρίονου. Ɣ Χρησιμοποιείτε αποκλειστικά αιχμηρούς δίσκους κοπής και λαμβάνετε υπ’ όψιν σας τη μέγιστη αναγραφόμενη επάνω στον δίσκο ταχύτητα. Ɣ Βεβαιωθείτε ότι τα εξαρτήματα ρύθμισης απόστασης και οι δακτύλιοι της ατράκτου που χρησιμοποιείτε έχουν εγκατασταθεί σύμφωνα με τις συστάσεις του κατασκευαστή. Ɣ Εάν το φαλτσοπρίονο είναι εφοδιασμένο με καταδείκτη λέιζερ, αυστηρά απαγορεύεται η αντικατάστασή του με μηχανισμό άλλου τύπου. Η επισκευή πρέπει να εκτελείται από τον κατασκευαστή του καταδείκτη λέιζερ ή τον εξουσιοδοτημένο αντιπρόσωπό του. Ɣ Ξεκινώντας την εργασία, ελέγξτε τη στερέωση του φαλτσοπρίονου στον πάγκο εργασίας. ΚΑΝΟΝΕΣ ΑΣΦΑΛΕΙΑΣ ΚΑΤΑ ΤΗΝ ΕΡΓΑΣΙΑ ΜΕ ΤΟΝ ΚΑΤΑΔΕΙΚΤΗ ΛΕΙΖΕΡ Ο χρησιμοποιούμενος στην κατασκευή του ηλεκτρικού εργαλείου καταδείκτης λέιζερ αποτελεί καταδείκτη λέιζερ κατηγορίας 2, η μέγιστη ισχύς είναι < 1 mW, και το μήκος κύματος ακτινοβολίας λέιζερ 650 n/m. Ο163 παρόν καταδείκτης δεν εγκυμονεί κίνδυνο για την όραση, απαγορεύεται όμως να κοιτάτε απευθείας την πηγή ακτινοβολίας (κίνδυνος προσωρινής τύφλωσης). ΠΡΟΕΙΔΟΠΟΙΗΣΗ. Απαγορεύεται να κοιτάτε απευθείας τη δέσμη λέιζερ. Είναι επικίνδυνο. Τηρείτε τους κανόνες ασφαλείας. Ɣ Χρησιμοποιείτε τον καταδείκτη λέιζερ σύμφωνα με τις υποδείξεις του κατασκευαστή. Ɣ Απαγορεύεται να κατευθύνετε, σκόπιμα ή απροαίρετα, την ακτίνα λέιζερ προς τους ανθρώπους, τα ζώα ή οτιδήποτε άλλο εκτός του προς επεξεργασία υλικού. Ɣ Απαγορεύεται να προκαλείτε καταστάσεις που συντελούν στην απροαίρετη κατεύθυνση της ακτίνας λέιζερ στα μάτια των ανθρώπων ή των ζώων διάρκειας μεγαλύτερης των 0,25 δευτερολέπτων

κατευθύνοντας την ακτίνα λέιζερ με τη βοήθεια του καθρέπτη. Ɣ Πρέπει να βεβαιωθείτε ότι η ακτίνα λέιζερ κατευθύνεται προς το υλικό το οποίο δεν περιέχει αντανακλαστικές επιφάνειες. Το ανοξείδωτο ατσάλι δεν επιτρέπει τη χρήση της ακτίνας λέιζερ, επειδή αυτό μπορεί να προκαλέσει την επικίνδυνη αντανάκλαση προς τον χειριστή, τρίτους ή τα ζώα. Ɣ Απαγορεύεται να αντικαθιστάτε τον καταδείκτη λέιζερ με μηχανισμό άλλου τύπου. Η επισκευή θα πρέπει να ανατίθεται στον κατασκευαστή ή έναν αρμόδιο ειδικό. ΔΕΣΜΗ ΛΕΙΖΕΡ, ΑΚΤΙΝΟΒΟΛΙΑ ΛΕΙΖΕΡ ΜΗΝ ΚΟΙΤΑΤΕ ΣΤΗ ΔΕΣΜΗ ΣΥΣΚΕΥΗ ΛΕΙΖΕΡ ΚΑΤΗΓΟΡΙΑΣ 2 Μήκος κύματος: 650 n/m; Ισχύς: < 1 mW EN 60825-1:2014 ΠΡΟΣΟΧΗ: Ο εξοπλισμός είναι σχεδιασμένος για λειτουργία σε κλειστούς χώρους. Παρά την ασφαλή κατασκευή, τα ληφθέντα μέτρα ασφαλείας και τη χρήση μέσων προστασίας, πάντοτε υπάρχει ένας εναπομένων κίνδυνος τραυματισμού κατά τη λειτουργία του εργαλείου. Επεξήγηση των εικονογραμμάτων

1. Διαβάστε τις οδηγίες χρήσης, τηρείτε τις συστάσεις και κανόνες ασφαλείας που ορίζονται σ’ αυτές!

2. Να χρησιμοποιείτε μέσα ατομικής προστασίας (προστατευτικά γυαλιά, ωτοασπίδες)

3. Αποσυνδέστε το καλώδιο παροχής ρεύματος προτού προβείτε στις εργασίες επισκευής και

4. Μην επιτρέπετε στα παιδιά να ακουμπούν το ηλεκτρικό εργα

5. Προστατέψτε από τη βροχή και την υγρασία.

6. Το ηλεκτρικό εργαλείο με την κλάση προστασίας II.

Η πέραν της περιγραφόμενης στις παρούσες οδηγίες ρύθμιση του λέιζερ εγκυμονεί τον κίνδυνο ακτινοβολίας λέιζερ! ΚΑΤΑΣΚΕΥΗ ΚΑΙ ΧΡΗΣΗ Το φαλτσοπρίονο είναι μια κεφαλή κοπής η οποία είναι στερεωμένη πάνω από τον πάγκο εργασίας και σας παρέχει τη δυνατότητα να αλλάζετε τη γωνία κλίσης της. Επιπλέον, ανάλογα με την κατασκευή, η κεφαλή κοπής του φαλτσοπρίονου μπορεί να γέρνει υπό ορισμένη κλίση καθώς και να σύρεται προς τα μπρος, με

να αυξάνεται η λειτουργικότητα και το μήκος της κοπής. Το φαλτσοπρίονο προορίζεται για κοπή ξύλινων αντικειμένων τα μεγέθη των οποίων αντιστοιχούν στο μέγεθος του φαλτσοπρίονου. Απαγορεύεται να χρησιμοποιείτε το φαλτσοπρίονο για κοπή καυσόξυλων. Απαγορεύεται να χρησιμοποιείτε το φαλτσοπρίονο πέραν του σκοπού κατασκευής του. Οι προσπάθειες164 χρήσης του φαλτσοπρίονου για σκοπούς που δεν συνιστώνται στις παρούσες οδηγίες εκλαμβάνονται ως χρήση του εργαλείου πέραν του σκοπού κατασκευής του. Το φαλτσοπρίονο πρέπει να λειτουργεί αποκλειστικά με κατάλληλους δίσκους κοπής με επένδυση από σκληρό κράμα. Το φαλτσοπρίονο είναι σχεδιασμένο για ελαφρές ξυλουργικές εργασίες και εργασίες μαραγκού σε εργαστήριο. Απαγορεύεται να χρησιμοποιείτε το ηλεκτρικό εργαλείο πέραν του σκοπού κατασκευής του! ΠΕΡΙΓΡΑΦΗ ΤΩΝ ΕΙΚΟΝΩΝ Η παρακάτω αρίθμηση αφορά εξαρτήματα του εργαλείου που παρουσιάζονται στις σελίδες με εικόνες.

Βίδα μπλοκαρίσματος της τράπεζας εργασίας

Μηχανισμός μπλοκαρίσματος του διακόπτη

Μοχλός του προφυλακτήρα του δίσκου κοπής

Ακίνητος προφυλακτήρας

Κουμπί κλειδώματος της ατράκτου

Ακροφύσιο εξαγωγής σκόνης

Προφυλακτήρας του δίσκου κοπής

Σάκος συλλογής σκόνης

Κάλυμμα της ψήκτρας άνθρακα

Βίδα συγκράτησης του κάθετου σφιγκτήρα

Πείρος ασφάλισης της κεφαλής κοπής

Βραχίονας του κάθετου σφιγκτήρα

Περιοριστής βάθους κοπής

Βίδα μπλοκαρίσματος του βραχίονα του κάθετου σφιγκτήρα

Βίδα του περιοριστή βάθους κοπής

Βίδα σύσφιξης του υπό επεξεργασία υλικού

Βίδα μπλοκαρίσματος του οδηγού

Κλίμακα της γωνίας κλίσης της κεφαλής κοπής

Ένδειξη της γωνίας κλίσης της κεφαλής κοπής

Μοχλός μπλοκαρίσματος της κεφαλής κοπής

Διαμέρισμα μπαταριών

Προέκταση της τράπεζας εργασίας

Βίδες συγκράτησης της μονάδας λέιζερ

Βίδα μπλοκαρίσματος της προέκτασης της τράπεζας εργασίας

Βίδες συγκράτησης του κεντρικού ελάσματος

Κλίμακα μοιρών κλίσης της τράπεζας εργασίας

Βίδα ρύθμισης της γωνίας 0°

Ένδειξη της γωνίας κλίσης της τράπεζας εργασίας

Βίδα ρύθμισης της γωνίας 45°

Μοχλός αυτόματης ρύθμισης

• Το εργαλείο που αποκτήσατε μπορεί να έχει μικρές διαφορές από αυτό της εικόνας. ΕΠΕΞΗΓΗΣΗ ΤΩΝ ΠΡΟΕΙΔΟΠΟΙΗΤΙΚΩΝ ΣΗΜΑΤΩΝ

ΠΡΟΣΟΧΗ – ΚΙΝΔΥΝΟΣ! ΣΥΝΑΡΜΟΛΟΓΗΣΗ / ΡΥΘΜΙΣΗ ΠΛΗΡΟΦΟΡΙΕΣ ΕΞΟΠΛΙΣΜΟΣ ΚΑΙ ΕΠΙΠΛΕΟΝ ΕΞΑΡΤΗΜΑΤΑ

1. Σάκος συλλογής σκόνης - 1 τμχ

2. Ειδικό κλειδί - 1 τμχ

3. Κάθετος σφιγκτήρας - 1 τμχ

ΠΡΟΕΤΟΙΜΑΣΙΑ ΓΙΑ ΕΡΓΑΣΙΑ Προβαίνοντας σε οποιεσδήποτε εργασίες συναρμολόγησης ή ρύθμισης, βεβαιωθείτε ότι το φαλτσοπρίονο είναι αποσυνδεδεμένο από το δίκτυο παροχής ρεύματος. ΜΕΤΑΦΟΡΑ ΤΟΥ ΦΑΛΤΣΟΠΡΙΟΝΟΥ Ɣ Εάν επιθυμείτε να μεταφέρετε το φαλτσοπρίονο σε άλλο μέρος, βεβαιωθείτε ότι η κεφαλή κοπής του εργαλείου είναι ασφαλισμένη σε τελείως κάτω θέση. Ɣ Βεβαιωθείτε ότι η βίδα μπλοκαρίσματος της τράπεζας εργασίας, ο μοχλός μπλοκαρίσματος της κεφαλής κοπής και άλλα εξαρτήματα συγκράτησης είναι γερά σφιγμένα.165 ΤΟΠΟΘΕΤΗΣΗ ΤΟΥ ΦΑΛΤΣΟΠΡΙΟΝΟΥ ΕΠΑΝΩ ΣΤΟΝ ΠΑΓΚΟ ΕΡΓΑΣΙΑΣ Συνιστάται να στερεώσετε γερά το φαλτσοπρίονο επί του πάγκου εργασίας, χρησιμοποιώντας τις προβλεφθείσες γι’ αυτό το σκοπό οπές τοποθέτησης (19) στη βάση του φαλτσοπρίονου, προς διασφάλιση της ασφαλούς λειτουργίας του ηλεκτρικού εργαλείου και αποτροπή μετατόπισης του φαλτσοπρίονου κατά τη λειτουργία του. Για τις οπές προβλέπεται η χρήση των βιδών με ημισφαιρική ή εξάγωνη κεφαλή. Προτού στερεωθεί το φαλτσοπρίονο επί του πάγκου εργασίας, βεβαιωθείτε ότι: Ɣ Η επιφάνεια του πάγκου εργασίας είναι οριζόντια και καθαρή. Ɣ Οι βίδες συγκράτησης είναι σφιγμένες ομοιόμορφα, χωρίς υπερβολική δύναμη (οι βίδες συγκράτησης θα πρέπει να σφίγγονται με τέτοιο τρόπο, ώστε να μην αλλοιωθεί η βάση). Συνεπεία της υπερβολικής σύσφιξης των βιδών στη βάση του φαλτσοπρίονου ενδέχεται να δημιουργηθεί ρωγμώδες άνοιγμα. ΕΞΑΓΩΓΗ ΣΚΟΝΗΣ Για διατήρηση του μέρους εργασίας σε καθαρή κατάσταση και διασφάλιση της μέγιστης απόδοσης, μπορείτε να συνδέσετε το φαλτσοπρίονο με μια βιομηχανική ηλεκτρική σκούπα με τη βοήθεια του ακροφυσίου εξαγωγής σκόνης (28). Μπορείτε επίσης να συγκεντρώνετε τη σκόνη στον σάκο συλλογής σκόνης (συμπεριλαμβάνεται στη συσκευασία του φαλτσοπρίονου) κατόπιν στερέωσής του επί του ακροφυσίου. Για τον σκοπό αυτό, τοποθετήστε τον σάκο συλλογής σκόνης (29) επί του ακροφυσίου εξαγωγής σκόνης (28) (εικ. A). Για να καθαρίσετε τον σάκο συλλογής σκόνης, οφείλετε να τον αφαιρέσετε από το ακροφύσιο εξαγωγής σκόνης, να ανοίξετε το φερμουάρ και να αδειάσετε το περιεχόμενό του. Για την πιο αποτελεσματική εξαγωγή σκόνης, συνιστάται να αδειάζετε τον σάκο συλλογής σκόνης κατόπιν πλήρωσης κατά τα 2/3 της χωρητικότητάς του. ΧΕΙΡΙΣΜΟΣ ΤΟΥ ΒΡΑΧΙΟΝΑ ΤΟΥ ΦΑΛΤΣΟΠΡΙΟΝΟΥ (ΤΗΣ ΚΕΦΑΛΗΣ ΚΟΠΗΣ) Μπορείτε να ασφαλίζετε τον βραχίονα στις δύο θέσεις: την άνω και την κάτω θέση. Για να ξεμπλοκάρετε τον βραχίονα που βρίσκεται στην κάτω θέση, θα πρέπει: Ɣ Να πιέσετε τον βραχίονα και να τον κρατήσετε στην κάτω θέση. Ɣ Να έλξετε τον πείρο ασφάλισης του βραχίονα (9). Ɣ Να κρατάτε τον βραχίονα κατά την ανύψωσή του στην άνω θέση. Για να μπλοκάρετε τον βραχίονα που β ρίσκεται στην κάτω θέση, θα πρέπει: Ɣ Να πιέσετε και να κρατήσετε το μοχλό του προφυλακτήρα του δίσκου κοπής (5). Ɣ Να πιέσετε τον βραχίονα ώσπου να κατέβει στην κάτω θέση. Ɣ Να μπλοκάρετε τον βραχίον στη θέση αυτή, εισάγοντας τον πείρο μπλοκαρίσματος της κεφαλής κοπής (9). Ο ΚΑΘΕΤΟΣ ΣΦΙΓΚΤΗΡΑΣ Ο κάθετος σφιγκτήρας (εικ. B) μπορεί να τοποθετηθεί στη βάση του φαλτσοπρίονου, από τις δυο πλευρές της τράπεζας εργασίας, και ρυθμίζεται ανάλογα με το μέγεθος του προς επεξεργασία υλικού. Απαγορεύεται να χρησιμοποιείτε το φαλτσοπρίονο χωρίς τον σφιγκτήρα. Ɣ Ξεβιδώστε τη βίδα συγκράτησης του κάθετου σφιγκτήρα (30) από εκείνη την πλευρά της βάσης στην οποία προγραμματίζετε να τοποθετήσετε τον κάθετο σφιγκτήρα. Ɣ Τοποθετήστε τον κάθετο σφιγκτήρα, εισάγοντάς τον στην οπή της βάσης του φαλτσοπρίονου και βιδώνοντας τη βίδα συγκράτησης του κάθετου σφιγκτήρα (30) στη βάση του φαλτσοπρίονου. Ɣ Κατόπιν προσαρμογής του βραχίονα του κάθετου σφιγκτήρα (31) στο προς επεξεργασία υλικό, σφίξτε τη βίδα μπλοκαρίσματος του βραχίονα του κάθετου σφιγκτήρα (32) και τη βίδα σύσφιξης του υπό επεξεργασία υλικού (33). Ɣ Βεβαιωθείτε ότι το υλικό είναι στερεωμένο γερά. ΛΕΙΤΟΥΡΓΙΑ / ΡΥΘΜΙΣΗ Προβαίνοντας σε οποιεσδήποτε ενέργειες ρύθμισης, βεβαιωθείτε ότι το φαλτσοπρίονο είναι αποσυνδεδεμένο από το δίκτυο παροχής ρεύματος. Προς εξασφάλιση της ασφαλούς, ακριβούς και αποτελεσματικής εργασίας, πρέπει να πραγματοποιήσετε την πλήρη ρύθμιση. Κατόπιν ολοκλήρωσης του συντονισμού/της ρύθμισης, βεβαιωθείτε ότι όλα τα μηχανικά κλειδιά έχουν αφαιρεθεί από το πεδίο εργασίας. Ελέγξτε τη σύσφιξη όλων των στοιχείων συγκράτησης.166 Κατά τη ρύθμιση ελέγξτε τη σωστή λειτουργία όλων των εξωτερικών εξαρτημάτων του φαλτσοπρίονου καθώς και την τεχνική τους κατάσταση. Τα εξαρτήματα με ζημιές ή φθορές πρέπει να αντικατασταθούν πριν ξεκινήσετε να χρησιμοποιείτε το φαλτσοπρίονο. ΕΝΕΡΓΟΠΟΙΗΣΗ / ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ Η τάση του δικτύου παροχής ρεύματος πρέπει να αντιστοιχεί στην τάση λειτουργίας η οποία

στο πινακίδιο στοιχείων του φαλτσοπρίονου. Μπορείτε να ενεργοποιήσετε το φαλτσοπρίονο υπό την προϋπόθεση ότι δεν έρχεται σε επαφή με το προς επεξεργασία υλικό. Το φαλτσοπρίονο είναι εφοδιασμένο με τον μηχανισμό μπλοκαρίσματος του διακόπτη (3), που αποτρέπει την ανεπιθύμητη εκκίνηση. Ενεργοποίηση Ɣ Πιέστε το κουμπί του μηχανισμού μπλοκαρίσματος (3). Ɣ Πιέστε και κρατήστε τον διακόπτη (4). Απενεργοποίηση Ɣ Αφήστε τον διακόπτη (4). ΧΡΗΣΗ ΤΩΝ ΠΡΟΕΚΤΑΣΕΩΝ ΤΗΣ ΤΡΑΠΕΖΑΣ ΕΡΓΑΣΙΑΣ Ɣ Οι προεκτάσεις της τράπεζας εργασίας (16) βρίσκονται και από τις δύο πλευρές της βάσης του φαλτσοπρίονου. Ɣ Ξεμπλοκάρετε τις βίδες μπλοκαρίσματος των προεκτάσεων της τράπεζας εργασίας (18) (εικ. C). Ɣ Ρυθμίστε το μήκος των προεκτάσεων της τράπεζας εργασίας. Ɣ Ασφαλίστε τες με τις βίδες μπλοκαρίσματος των προεκτάσεων της τράπεζας εργασίας (18). Ɣ Εάν χρειάζεται, μπορείτε να χρησιμοποιήσετε τους πτυσσόμενους περιοριστές (17), οι οποίοι διευκολύνουν την κοπή του υλικού σε τεμάχια ορισμένου μήκους. ΧΡΗΣΗ ΤΟΥ ΠΕΡΙΟΡΙΣΤΗ ΤΟΥ ΒΑΘΟΥΣ ΚΟΠΗΣ Μπορείτε να χρησιμοποιήσετε τον περιοριστή του βάθους κοπής όταν χρειάζεται να κάνετε εγκοπή στο υλικό. Για τον σκοπό αυτό, κάντε χάραγμα στην επιφάνεια του προς επεξεργασία υλικού, προσέχοντας ο δίσκος κοπής να μην λειτουργεί με όλο το βάθος. Ɣ Μπλοκάρετε τον μοχλό μπλοκαρίσματος της κεφαλής κοπής (14). Ɣ Χαλαρώστε τη βίδα μπλοκαρίσματος του οδηγού (12) και μετακινήστε την κεφαλή κοπής προς τα πίσω. Ɣ Σφίξτε τη βίδα μπλοκαρίσματος του οδηγού (12). Ɣ Στρέψτε τον περιοριστή του βάθους κοπής (10) στη θέση λειτουργίας με περιορισμένο βάθος κοπής (εικ. D). Ɣ Κατεβάστε τον βραχίονα προς τα κάτω και κρατήστε τον στην κάτω θέση, στηρίζοντάς τον πάνω στον περιοριστή του βάθους κοπής. Ɣ Στρέφοντας (προς τα αριστερά ή προς τα δεξιά) τη βίδα του περιοριστή του βάθους κοπής (11) (εικ. D), ρυθμίστε το επιθυμητό βάθος λειτουργίας του δίσκου κοπής. Ɣ Χαλαρώστε τη βίδα μπλοκαρίσματος του οδηγού (12). Ɣ Κάντε κοπή στο επιθυμητό βάθος. Ɣ Για να επαναφέρετε τη ρύθμιση κοπής σε όλο το βάθος λειτουργίας του δίσκου κοπής, θα πρέπει να στρέψετε τον περιοριστή του βάθους κοπής (10) στη θέση όπου η βίδα του περιοριστή του βάθους κοπής (11), όταν κατέβει ο βραχίονας, δεν θα έρχεται σε επαφή με τον περιοριστή του βάθους κοπής (10). ΤΟΠΟΘΕΤΗΣΗ ΤΗΣ ΤΡΑΠΕΖΑΣ ΕΡΓΑΣΙΑΣ ΓΙΑ ΤΗΝ ΚΟΠΗ ΥΠΟ ΓΩΝΙΑ Ο περιστρεφόμενος βραχίονας παρέχει τη δυνατότητα να κόβετε το υλικό υπό ελεύθερη γωνία προς τα αριστερά ή προς τα δεξιά, στην κλίμακα από την κάθετη θέση έως τις 45°. Ɣ Έλξατε και στρέψτε τον πείρο ασφάλισης της κεφαλής κοπής (9), ώστε να μετακινηθεί ομαλά στην άνω

Ɣ Χαλαρώστε τη βίδα μπλοκαρίσματος της τράπεζας εργασίας (23). Ɣ Πιέστε και κρατήστε τον μοχλό αυτόματης ρύθμισης (22), στρέψτε τον βραχίονα προς τα αριστερά ή προς τα δεξιά, δηλαδή ρυθμίστε την επιθυμητή γωνία στην κλίμακα της τράπεζας εργασίας (20). Ɣ Μπλοκάρετε σφίγγοντας τη βίδα μπλοκαρίσματος της τράπεζας εργασίας (23).167 Η κλίμακα της γωνίας κλίσης της τράπεζας εργασίας (20) έχει ορισμένες θέσεις στις οποίες πραγματοποιείται η προηγούμενη αυτόματη ρύθμιση του βραχίονα. Αυτό μπορεί να γίνει μόνο στην περίπτωση εάν κατά τη στροφή του βραχίονα, ο μοχλός αυτόματης ρύθμισης (22) δεν θα έχει πιεστεί και μπορεί να μπλοκαριστεί σε αυτές τις ρυθμισμένες από τον κατασκευαστή θέσεις. Είναι οι πιο συχνά χρησιμοποιούμενες γωνίες κοπής (15°, 22,5°, 30°, 45° προς τα δεξιά/αριστερά). Η κάθε γωνία μπορεί να ρυθμιστεί με ακρίβεια με τη βοήθεια της κλίμακας της γωνίας κλίσης της τράπεζας εργασίας (20), με μία μοίρα ανά βήμα. Παρ’ ότι η ακρίβεια της κλίμακας είναι επαρκής για την πλειοψηφία των εργασιών, συνιστάται να ελέγχετε τη ρύθμιση της γωνίας κοπής με γωνιόμετρο ή άλλο εργαλείο μέτρησης γωνιών. ΕΛΕΓΧΟΣ ΚΑΙ ΤΟΠΟΘΕΤΗΣΗ ΤΟΥ ΔΙΣΚΟΥ ΚΟΠΗΣ ΚΑΘΕΤΑ ΠΡΟΣ ΤΗΝ ΤΡΑΠΕΖΑ ΕΡΓΑΣΙΑΣ Ɣ Χαλαρώστε τον μοχλό μπλοκαρίσματος της κεφαλής κοπής (14). Ɣ Τοποθετήστε την κεφαλή κοπής στη θέση 0° (κάθετα ως προς την τράπεζα εργασίας) και σφίξτε τον μοχλό μπλοκαρίσματος της κεφαλής κοπής (14). Ɣ Χαλαρώστε τον μοχλό μπλοκαρίσματος της τράπεζας εργασίας (23), πιέζοντας και κρατώντας τον μοχλό αυτόματης ρύθμισης (22). Ɣ Τοποθετήστε την τράπεζα εργασίας στη θέση 0°, αφήστε τον μοχλό αυτόματης ρύθμισης και σφίξτε τη βίδα μπλοκαρίσματος της τράπεζας εργασίας (23). Ɣ Πιέστε τον μοχλό του προφυλακτήρα του δίσκου κοπής (5) και κατεβάστε την κεφαλή κοπής σε τελείως

Ɣ Ελέγξτε (με ένα εργαλείο μέτρησης) την καθετότητα του δίσκου κοπής ως προς την τράπεζα εργασίας. Κατά τον έλεγχο, το εργαλείο μέτρησης δεν πρέπει να έρχεται σε επαφή με τα δόντια του δίσκου, επειδή λόγω του πάχους των επενδύσεων από σκληρό κράμα το αποτέλεσμα της μέτρησης ενδέχεται να είναι ανακριβές. Εάν η δημιουργηθείσα γωνία δεν ισούται με 90°, θα πρέπει να ρυθμιστεί με τον ακόλουθο τρόπο: Ɣ Χαλαρώστε το παξιμάδι ασφαλείας και στρέψτε τη βίδα ρύθμισης της γωνίας 0° (42) (εικ. E) προς τα δεξιά ή προς τα αριστερά, ώστε να αυξήσετε ή να μειώσετε τη γωνία κλίσης του δίσκου κοπής. Ɣ Κατόπιν ρύθμισης της κάθετης θέσης του δίσκου κοπής ως προς την τράπεζα εργασίας, αφήστε τον βραχίονα να επανέλθει στην άνω θέση. Ɣ Κρατώντας τη βίδα ρύθμισης της γωνίας 0° (42) σφίξτε το παξιμάδι ασφαλείας. Ɣ Κατεβάστε την κεφαλή κοπής προς τα κάτω και επαναλάβετε τον έλεγχο της αντιστοιχίας της επιλεγμένης γωνίας στην ένδειξη της κλίμακας της γωνίας κλίσης της κεφαλής κοπής (34), και εάν χρειάζεται, ρυθμίστε τη θέση της ένδειξης της γωνίας κλίσης της κεφαλής κοπής (35) (εικ. E). Ακολουθώντας την ίδια διαδικασία, ρυθμίστε τη γωνία κλίσης της κεφαλής κοπής των 45° για την κοπή υπό γωνία, με τη βίδα ρύθμισης της γωνίας 45° (43) (εικ. E). ΕΛΕΓΧΟΣ ΚΑΙ ΤΟΠΟΘΕΤΗΣΗ ΤΟΥ ΔΙΣΚΟΥ ΚΟΠΗΣ ΚΑΘΕΤΑ ΠΡΟΣ ΤΗΝ ΜΠΑΡΑ ΠΕΡΙΟΡΙΣΤΗ Πραγματοποιήστε την εν λόγω διαδικασία στην περίπτωση της αποσυναρμολόγησης ή της αντικατάστασης της μπάρας περιοριστή και μόνο κατόπιν εγκατάστασης του δίσκου κοπής κάθετα ως προς την τράπεζα εργασίας. Η μπάρα περιοριστή χρησιμεύει ως στήριγμα του υπό επεξεργασία

Ɣ Χαλαρώστε τη βίδα μπλοκαρίσματος της τράπεζας εργασίας (23), πιέζοντας και κρατώντας τον μοχλό αυτόματης ρύθμισης (22), και ρυθμίστε την τράπεζα εργασίας στη θέση 0°. Ɣ Κατεβάστε την κεφαλή του φαλτσοπρίονου στην κατώτερη θέση. Ɣ Ακουμπήστε το γωνιόμετρο ή άλλο εργαλείο μέτρησης στον δίσκο κοπής. Ɣ Τοποθετήστε το εργαλείο μέτρησης στο πλάι της μπάρας του περιοριστή (15). Ɣ Το αποτέλεσμα θα πρέπει να ισούται με 90°. Εάν χρειαστεί επιπλέον ρύθμιση, θα πρέπει: Ɣ Να χαλαρώσετε τις βίδες συγκράτησης της μπάρας περιοριστή (15). Ɣ Να ρυθμίσετε τη θέση της μπάρας περιοριστή (15), έτσι ώστε να είναι κάθετη ως προς τον δίσκο κοπής. Ɣ Σφίξτε τις βίδες συγκράτησης της μπάρας περιοριστή.168 ΕΓΚΑΤΑΣΤΑΣΗ ΤΟΥ ΒΡΑΧΙΟΝΑ ΤΗΣ ΚΕΦΑΛΗΣ ΓΙΑ ΚΕΚΛΙΜΕΝΗ ΚΟΠΗ Για την κεκλιμένη κοπή, ο βραχίονας μπορεί να μετακινείται υπό ελεύθερη γωνία στην κλίμακα από 0° έως 45° (εικ. E). Ɣ Έλξατε τον πείρο ασφάλισης της κεφαλής κοπής (9), αφήνοντας τον βραχίονα ώστε να μετακινηθεί ομαλά στην άνω θέση. Ɣ Χαλαρώστε τον μοχλό μπλοκαρίσματος της κεφαλής κοπής (14). Ɣ Γείρετε τον βραχίονα προς τα αριστερά ρυθμίζοντας τη θέση του υπό την επιθυμητή γωνία, η οποία καταδεικνύεται στην κλίμακα της γωνίας κλίσης της κεφαλής κοπής (34), χρησιμοποιώντας την ένδειξη της γωνίας κλίσης της κεφαλής κοπής (35) (εικ. E). Ɣ Σφίξτε τον μοχλό μπλοκαρίσματος της κεφαλής κοπής (14). Εάν και οι δυο γωνίες χρήζουν ρύθμισης για συνδυασμένη κοπή (σε κάθετο και οριζόντιο επίπεδο), θα πρέπει πρωτίστως να ρυθμίσετε τη γωνία της κεκλιμένης κοπής. ΕΛΕΓΧΟΣ ΤΗΣ ΛΕΙΤΟΥΡΓΙΑΣ ΤΟΥ ΛΕΙΖΕΡ Ο καταδείκτης λέιζερ εκπέμπει την ακτίνα λέιζερ, που σχηματίζει μια γραμμή επάνω στο προς επεξεργασία υλικό, την οποία θα ακολουθεί ο δίσκος κοπής κατά την κοπή. Ο καταδείκτης λέιζερ είναι ρυθμισμένος από τον κατασκευαστή. Σε περίπτωση, όμως, της κοπής μεγάλης ακρίβειας, θα πρέπει να ελέγξετε τις ρυθμίσεις προτού προβείτε στην εργασία. Ɣ Τοποθετήστε μπαταρίες στο διαμέρισμα μπαταριών (36) (εικ. F), τηρώντας την πολικότητα. Ɣ Τοποθετήστε την τράπεζα εργασίας στη θέση όπου η ένδειξη της γωνίας κλίσης της τράπεζας εργασίας (21) θα συμπίπτει με τη βαθμίδα 0° στην κλίμακα της γωνίας κλίσης της τράπεζας εργασίας (20), ενώ η ένδειξη της γωνίας κλίσης της κεφαλής κοπής (35) (εικ. E) θα συμπίπτει με τη βαθμίδα 0° στην κλίμακα της γωνίας κλίσης της κεφαλής κοπής (34) (εικ. E). Ɣ Στερεώστε στην τράπεζα εργασίας (25) ένα τεμάχιο υλικού που δεν χρειάζεστε και πραγματοποιήστε τη δοκιμαστική κοπή. Ɣ Κατεβάστε τον βραχίονα και αφήστε το υλικό επάνω στην τράπεζα εργασίας του φαλτσοπρίονου Ɣ Ρυθμίστε τον διακόπτη του λέιζερ (37) στην θέση ενεργοποίησης „ I” (σύμφωνα με το σημάδι). Ɣ Η εκπεμπόμενη ακτίνα λέιζερ πρέπει να περνά παράλληλα με την πραγματοποιηθείσα κοπή. ΡΥΘΜΙΣΗ ΤΟΥ ΛΕΙΖΕΡ Κατά τη ρύθμιση της ακτίνας λέιζερ, απαγορεύεται να κοιτάτε απευθείας την ακτίνα λέιζερ ή την αντανάκλασή της στην γυαλιστερή επιφάνεια. Πρέπει να απενεργοποιείτε τον καταδείκτη λέιζερ, όταν δεν χρησιμοποιείται. Εάν η ακτίνα λέιζερ δεν είναι παράλληλη προς την πραγματοποιηθείσα κοπή, θα πρέπει: Ɣ Να στρέψετε ελαφρώς το λέιζερ προς τα αριστερά ή προς τα δεξιά (38) (εικ. G) στο σώμα της μονάδας λέιζερ (26), ρυθμίζοντας την παράλληλη θέση της ακτίνας λέιζερ. Δεν θα πρέπει να στρέφετε την μονάδα λέιζερ δια της βίας περισσότερο των λίγων μοιρών. Ɣ Εάν χρειαστεί να κάνετε την εγκάρσια ρύθμιση, χαλαρώστε τις βίδες συγκράτησης της μονάδας λέιζερ (39) και μετακινήστε τη μονάδα λέιζερ προς τα αριστερά ή προς τα δεξιά, ώστε η ακτίνα λέιζερ να είναι παράλληλη με την πραγματοποιηθείσα κοπή. Η σκόνη που δημιουργείται κατά την κοπή ενδέχεται να μειώσει την φωτεινότητα της ακτίνας λέιζερ, συνεπώς πρέπει να καθαρίζετε συστηματικά τον φακό του προβολέα. ΕΝΕΡΓΟΠΟΙΗΣΗ ΤΟΥ ΦΑΛΤΣΟΠΡΙΟΝΟΥ Προτού πιέσετε τον διακόπτη, βεβαιωθείτε ότι το φαλτσοπρίονο είναι γερά στερεωμένο και ρυθμισμένο σύμφωνα με τις υποδείξεις που παρατίθενται στις παρούσες οδηγίες. Το φαλτσοπρίονο είναι σχεδιασμένο για δεξιόχειρες χρήστες. Ɣ Πιέστε και κρατήστε τον μηχανισμό μπλοκαρίσματος του διακόπτη (3). Ɣ Πιέστε τον διακόπτη (4). Ɣ Αναμένετε μέχρι ο κινητήρας να επιτύχει τη μέγιστη ταχύτητα περιστροφής Ɣ Πιέστε τον μοχλό του προφυλακτήρα του δίσκου κοπής (5). Ɣ Πλησιάστε τον βραχίονα του φαλτσοπρίονου στο προς επεξεργασία υλικό. Ɣ Αφήστε τον μοχλό του προφυλακτήρα του δίσκου κοπής (5). Ɣ Προβείτε στην κοπή.169 ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ ΤΟΥ ΦΑΛΤΣΟΠΡΙΟΝΟΥ Ɣ Πάψτε να πιέζετε τον διακόπτη (4) και αναμένετε ο δίσκος κοπής να σταματήσει να περιστρέφεται τελείως. Ɣ Σηκώστε τον βραχίονα του φαλτσοπρίονου, απομακρύνοντάς τον από το υπό επεξεργασία υλικό. Βραχυχρόνιος σπινθηρισμός των ψηκτρών εντός του κινητήρα είναι κανονικό φαινόμενο κατά την ενεργοποίηση και την ακινητοποίηση του φαλτσοπρίονου. Απαγορεύεται να σταματάτε τον δίσκο κοπής πιέζοντάς τον από το πλάι. ΕΡΓΑΣΙΑ ΜΕ ΤΟ ΦΑΛΤΣΟΠΡΙΟΝΟ Στερεώστε το προς επεξεργασία υλικό με τέτοιο τρόπο, ώστε να μην εμποδίζει την εργασία με το φαλτσοπρίονο. Πριν από την ενεργοποίηση του φαλτσοπρίονου μετακινήστε την κεφαλή κοπής στην κάτω θέση και βεβαιωθείτε ότι κίνηση της κεφαλής κοπής και του προφυλακτήρα του δίσκου κοπής δεν εμποδίζεται. Βεβαιωθείτε ότι ο προφυλακτήρας του δίσκου κοπής, κατά την κίνησή του, φτάνει στην κατώτερη θέση. Ξεκινώντας την εργασία, ελέγξτε τη σύσφιξη της βίδας μπλοκαρίσματος της τράπεζας εργασίας (23) και του μοχλού μπλοκαρίσματος της κεφα λής κοπής (14). Ɣ Συνδέστε το φαλτσοπρίονο με το δίκτυο παροχής ρεύματος. Ɣ Βεβαιωθείτε ότι ο καλώδιο παροχής ρεύματος βρίσκεται σε ασφαλή απόσταση από τον δίσκο κοπής. Ɣ Τοποθετήστε το προς επεξεργασία υλικό επάνω στην τράπεζα εργασίας και στερεώστε το γερά, ώστε να μην μετακινείται κατά την επεξεργασία. Ɣ Μετακινήστε την κεφαλή κοπής του φαλτσοπρίονου σε τελείως πίσω θέση και μπλοκάρετε τον οδηγό (13) με τη βίδα μπλοκαρίσματος του οδηγού (12). Ɣ Ξεμπλοκάρετε την κεφαλή κοπής και τον προφυλακτήρα του δίσκου κοπής. Ɣ Πιέστε τον μηχανισμό μπλοκαρίσματος του διακόπτη, ενεργοποιήστε το φαλτσοπρίονο με τον διακόπτη και αναμένετε ο δίσκος κοπής να αποκτήσει τη μέγιστη ταχύτητα. Ɣ Αργά κατεβάσετε την κεφαλή κοπής του φαλτσοπρίονου. Ɣ Προβείτε στην κοπή ασκώντας στην κεφαλή κοπής μέτρια πίεση. Ως αποτέλεσμα μη σωστής σύσφιξης των βιδών ασφάλισης, ο δίσκος κοπής ενδέχεται να εξέλθει από την επιφάνεια του υπό επεξεργασία υλικού, ενώ ο χειριστής ενδέχεται να υποστεί σωματικές βλάβες λόγω κρούσης με το υπό επεξεργασία υλικό. ΚΟΠΗ ΜΕ ΜΕΤΑΚΙΝΗΣΗ ΤΟΥ ΒΡΑΧΙΟΝΑ (ΤΗΣ ΚΕΦΑΛΗΣ) ΤΟΥ ΦΑΛΤΣΟΠΡΙΟΝΟΥ Η δυνατότητα μετακίνησης του βραχίονα διασφαλίζει την εμπρόσθια και οπίσθια κίνηση του δίσκου κοπής για κοπή των υλικών μεγάλου πλάτους. Ɣ Τοποθετήστε τον βραχίονα στην άνω θέση. Ɣ Χαλαρώστε τη βίδα μπλοκαρίσματος του οδηγού (12). Ɣ Πριν από την εκκίνηση του φαλτσοπρίονου, έλξατε τον βραχίονα προς τον εαυτό σας κρατώντας τον στην άνω θέση. Ɣ Πιέστε τον μηχανισμό μπλοκαρίσματος του διακόπτη (3) και ενεργοποιήστε το φαλτσοπρίονο. Ɣ Αφήστε τον βραχίονα και και αναμένετε ο δίσκος να αποκτήσει τη μέγιστη ταχύτητα. Ɣ Αποδεσμεύσετε τον προφυλακτήρα του δίσκου κοπής Ɣ Κατεβάστε τον βραχίονα και προβείτε στην κοπή. Ɣ Κατά την εργασία , κινείτε τον βραχίονα προς τα πίσω (στην κατεύθυνση αντίθετη από τον εαυτό σας). Ɣ Κατόπιν ολοκλήρωσης της εργασίας, αφήστε τον διακόπτη και αναμένετε την πλήρη ακινητοποίηση του δίσκου κοπής, και κατόπιν σηκώστε τον βραχίονα στην άνω θέση. Κατά τη διάρκεια της εργασίας απαγορεύεται να κινείτε τον βραχίονα του φαλτσοπρίονου προς τον εαυτό σας. Ο δίσκος κοπής ενδέχεται να εξέλθει από το υπό επεξεργασία υλικό και να προκαλέσει την αντίστροφη κρούση, η οποία είναι πολύ επικίνδυνη για τον χειριστή. ΤΕΧΝΙΚΗ ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΔΙΑΤΗΡΗΣΗ Προβαίνοντας σε εργασίες τοποθέτησης, ρύθμισης ή εργασίες επισκευής και συντήρησης, πρέπει να αφαιρέσετε το φις του καλωδίου παροχής ρεύματος του φαλτσοπρίονου από την πρίζα.170

Ɣ Κατόπιν ολοκλήρωσης της εργασίας, αφαιρέστε όλα τα τμήματα του υλικού, τα ρινίσματα και τη σκόνη από την αύλακα κοπής καθώς και γύρω από τον δίσκο κοπής και τον προφυλακτήρα του. Ɣ Βεβαιωθείτε ότι οι οπές εξαερισμού του σώματος του κινητήρα δεν είναι φραγμένες με τη σκόνη και τα

Ɣ Καθαρίστε τους οδηγούς κοπής και επικαλύψτε τους με ένα στρώμα λιπαντικής ουσίας. Ɣ Διατηρείτε όλες τις χειρολαβές, του μηχανισμούς μπλοκαρίσματος και ασφάλισης σε καθαρή

Ɣ Καθαρίζετε τον φακό του προβολέα του καταδείκτη λέιζερ με ένα πινέλο. ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΤΟΥ ΔΙΣΚΟΥ ΚΟΠΗΣ Ɣ Πιέστε τον μοχλό του προφυλακτήρα του δίσκου κοπής (5). Ɣ Σηκώστε τον προφυλακτήρα του δίσκου κοπής (7) και ξεβιδώστε τη βίδα συγκράτησης του κεντρικού ελάσματος (40) (εικ. Η). Ɣ Μετατοπίστε το κεντρικό έλασμα (41) προς τα αριστερά, ώστε να λάβετε πρόσβαση στη βίδα συγκράτησης του δίσκου κοπής. Ɣ Πιέστε τον μηχανισμό μπλοκαρίσματος της ατράκτου (6) και στρέψτε τον δίσκο κοπής, ώστε να τον μπλοκάρετε. Ɣ Με το ειδικό κλειδί (συμπεριλαμβάνεται στη συσκευασία του φαλτσοπρίονου ) χαλαρώστε και αφαιρέστε τη βίδα συγκράτησης του δίσκου κοπής. Ɣ Αφαιρέστε τον εξωτερικό παράκυκλο και τον δίσκο κοπής (προσέχοντας τον ενδιάμεσο δακτύλιο, εάν

Ɣ Καθαρίστε την άτρακτο και τους παράκυκλους συγκράτησης του δίσκου κοπής από τις ρυπάνσεις. Ɣ Τοποθετήστε τον καινούριο δίσκο κοπής, πραγματοποιώντας όλ ες τις ως άνω αναφερόμενες ενέργειες με την αντίστροφη σειρά. Ɣ Κατόπιν ολοκλήρωσης της αντικατάστασης του δίσκου κοπής, βεβαιωθείτε ότι έχετε απομακρύνει όλα τα κλειδιά και άλλα εργαλεία ρύθμισης, ελέγξτε τη σύσφιξη των βιδών και των μηχανισμών ασφάλισης. Η βίδα ασφαλείας του δίσκου κοπής έχει αριστερό σπείρωμα. Ακουμπώντας το δίσκο κοπής, να είσαστε άκρως προσεκτικοί. Χρησιμοποιείτε προστατευτικά γάντια, ώστε να προστατέψετε τα χέρια σας από τα αιχμηρά δόντια του δίσκου κοπής. ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΜΠΑΤΑΡΙΩΝ ΣΤΟΝ ΚΑΤΑΔΕΙΚΤΗ ΛΕΙΖΕΡ Η μονάδα λέιζερ τροφοδοτείται με δύο μπαταρίες των 1,5V τύπου AAA. Ɣ Ανοίξτε το κάλυμμα του διαμερίσματος μπαταριών(36) (εικ. F). Ɣ Αφαιρέστε τις μπαταρίες η περίοδος χρήσης των οποίων έληξε. Ɣ Εισάγετε καινούριες μπαταρίες, τηρώντας την πολικότητα. Ɣ Κλείστε το κάλυμμα του διαμερίσματος μπαταριών. ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΤΩΝ ΨΗΚΤΡΩΝ ΑΝΘΡΑΚΑ Φθαρμένες (μήκους μικρότερου των 5 χιλιοστών) ψήκτρες άνθρακα, ψήκτρες με καμμένη επιφάνεια ή ραγίσματα πρέπει να αντικατασταθούν άμεσα. Θα πρέπει να αντικαταστήσετε και τις δύο ψήκτρες ταυτοχρόνως. Ɣ Ξεβιδώστε τα καλύμματα των ψηκτρών άνθρακα (8). Ɣ Αφαιρέστε τις φθαρμένες ψήκτρες. Ɣ Αφαιρέσατε τη σκόνη άνθρακα με τον συμπιεσμένο αέρα υπό μικρή πίεση. Ɣ Εισάγετε καινούργιες ψήκτρες άνθρακα (οι ψήκτρες πρέπει να κινούνται ελεύθερα στους προσαρμογείς

Ɣ Στερεώστε τα καλύμματα των ψηκτρών άνθρακα (8). Μετά από την αντικατάσταση των ψηκτρών άνθρακα, πρέπει να αφήσετε το φαλτσοπρίονο να λειτουργήσει άνευ φορτίου για προσαρμογή των λειτουργικών εξαρτημάτων τους στον συλλέκτη του κινητήρα. Η αντικατάσταση των ψηκτρών άνθρακα πρέπει να ανατίθεται μόνο σε εξειδικευμένο προσωπικό το οποίο χρησιμοποιεί μόνο αυθεντικά ανταλλακτικά. Όλες οι δυσλειτουργίες πρέπει να επισκευάζονται από το εξουσιοδοτημένο συνεργείο τεχνικής υποστήριξης του κατασκευαστή.171 ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΟΝΟΜΑΣΤΙΚΑ ΣΤΟΙΧΕΙΑ Φαλτσοπρίονο Παράμετρος Τιμή Τάση λαμβανόμενου ρεύματος 230V~ Συχνότητα λαμβανόμενου ρεύματος 50Hz Ονομαστική ισχύς 1800W Ονομαστική συχνότητα περιστροφής της ατράκτου άνευ φορτίου 4800 στροφές ανά λεπτό Κλίμακα κοπής υπό γωνία ± 45° Κλίμακα κεκλιμένης κοπής 0° ÷ 45° Εξωτερική διάμετρος του δίσκου κοπής 254mm Διάμετρος οπής τοποθέτησης του δίσκου κοπής 30mm Διαστάσεις του υλικού κατά την κοπή υπό γωνία /

0° x 0° 90 x 280mm 45° x 0° 90 x 200mm 45° x 45° 50 x 200mm 0° x 45° 50 x 280mm Μήκος του οδηγού 195mm Κατηγορία του καταδείκτη λέιζερ 2 Ισχύς του λέιζερ < 1mW Μήκος του κύματος λέιζερ λ = 650nm Κλάση προστασίας II Βάρος 16 kg Έτος κατασκευής 2019

NOISE AND VIBRATION DATA

Επίπεδο ακουστικής πίεσης: Lp

= 95,2 dB(A) K = 3 dB(A) Επίπεδο ακουστικής ισχύος: Lw

= 108,2 dB(A) K = 3 dB(A) Επιτάχυνση της παλμικής κίνησης: a

ΠΡΟΣΤΑΣΙΑ ΠΕΡΙΒΑΛΛΟΝΤΟΣ Ηλεκτρικές συσκευές δεν πρέπει να απορρίπτονται μαζί με τα οικιακά απορρίμματα. Θα πρέπει να παραδίδονται στο ειδικό τμήμα ανακύκλωσης. Τις πληροφορίες για το θέμα ανακύκλωσης μπορεί να σας τις παρέχει ο πωλητής του προϊόντος ή οι τοπικές αρχές. Ηλεκτρονικός και ηλεκτρικός εξοπλισμός,

χρονικό περιθώριο λειτουργίας του οποίου έληξε, περιέχει επικίνδυνες για το περιβάλλον ουσίες. Εξοπλισμός ο οποίος δεν έχει υποστεί ανακύκλωση αποτελεί ενδεχόμενο κίνδυνο για το περιβάλλον και την υγεία του ανθρώπου.
