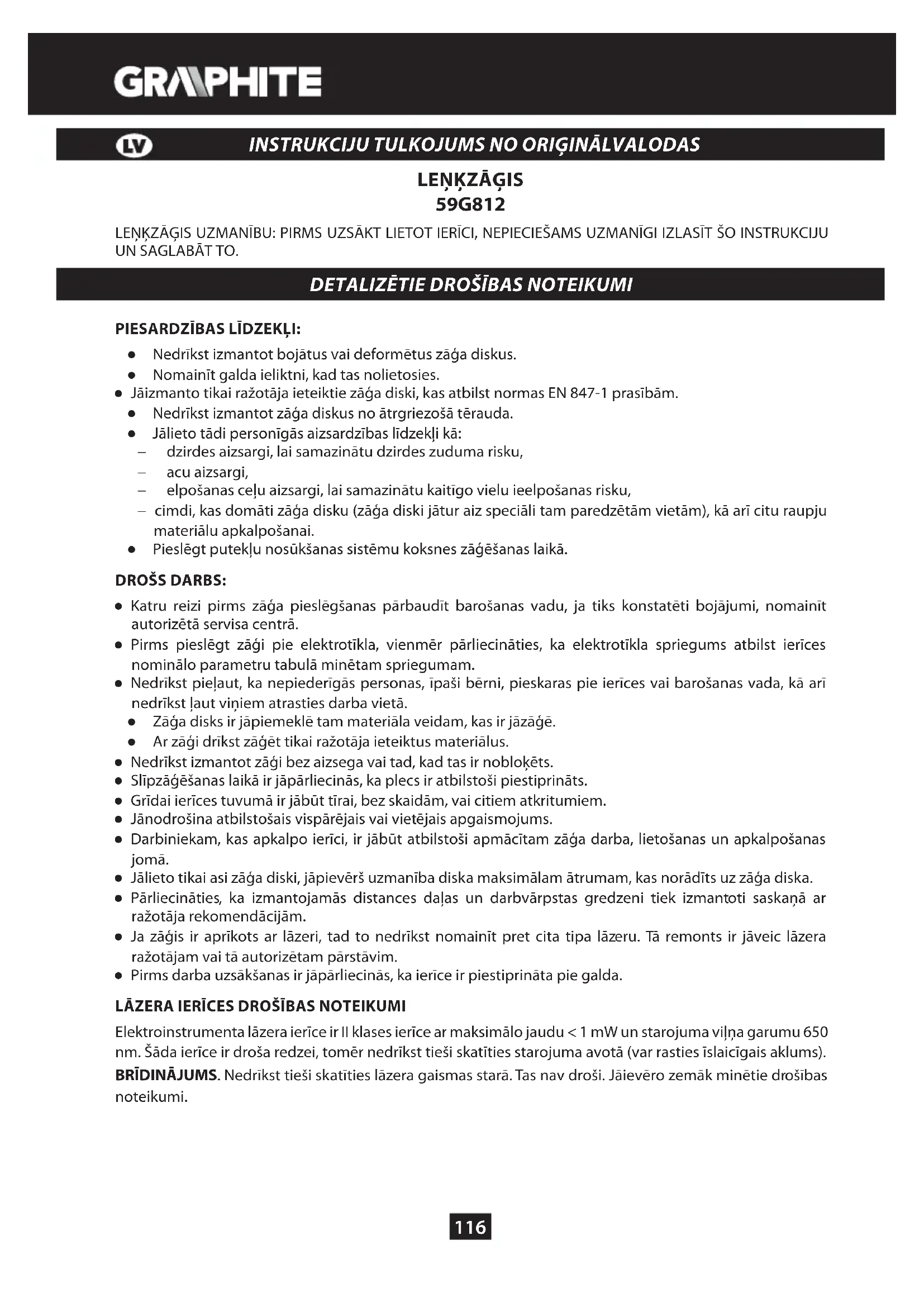

LIETOŠANAS INSTRUKCIJA 59G812 Graphite

PIESARDZĪBAS LĪDZEKĻI: Ɣ Nedrīkst izmantot bojātus vai deformētus zāģa diskus. Ɣ Nomainīt galda ieliktni, kad tas nolietosies. Ɣ Jāizmanto tikai ražotāja ieteiktie zāģa diski, kas atbilst normas EN 847-1 prasībām. Ɣ Nedrīkst izmantot zāģa diskus no ātrgriezošā tērauda. Ɣ Jālieto tādi personīgās aizsardzības līdzekļi kā: dzirdes aizsargi, lai samazinātu dzirdes zuduma risku, acu aizsargi, elpošanas ceļu aizsargi, lai samazinātu kaitīgo vielu ieelpošanas risku, cimdi, kas domāti zāģa disku (zāģa diski jātur aiz speciāli tam paredzētām vietām), kā arī citu raupju materiālu apkalpošanai. Ɣ Pieslēgt putekļu nosūkšanas sistēmu koksnes zāģēšanas laikā. DROŠS DARBS: Ɣ Katru reizi pirms zāģa pieslēgšanas pārbaudīt barošanas vadu, ja tiks konstatēti bojājumi, nomainīt autorizētā servisa centrā. Ɣ Pirms pieslēgt zāģi pie elektrotīkla, vienmēr pārliecināties, ka elektrotīkla spriegums atbilst ierīces nominālo parametru tabulā minētam spriegumam. Ɣ Nedrīkst pieļaut, ka nepiederīgās personas, īpaši bērni, pieskaras pie ierīces vai barošanas vada, kā arī nedrīkst ļaut viņiem atrasties darba vietā. Ɣ Zāģa disks ir jāpiemeklē tam materiāla veidam, kas ir jāzāģē. Ɣ Ar zāģi drīkst zāģēt tikai ražotāja ieteiktus materiālus. Ɣ Nedrīkst izmantot zāģi bez aizsega vai tad, kad tas ir nobloķēts. Ɣ Slīpzāģēšanas laikā ir jāpārliecinās, ka plecs ir atbilstoši piestiprināts. Ɣ Grīdai ierīces tuvumā ir jābūt tīrai, bez skaidām, vai citiem atkritumiem. Ɣ Jānodrošina atbilstošais vispārējais vai vietējais apgaismojums. Ɣ Darbiniekam, kas apkalpo ierīci, ir jābūt atbilstoši apmācītam zāģa darba, lietošanas un apkalpošanas jomā. Ɣ Jālieto tikai asi zāģa diski, jāpievērš uzmanība diska maksimālam ātrumam, kas norādīts uz zāģa diska. Ɣ Pārliecināties, ka izmantojamās distances daļas un darbvārpstas gredzeni tiek izmantoti saskaņā ar ražotāja rekomendācijām. Ɣ Ja zāģis ir aprīkots ar lāzeri, tad to nedrīkst nomainīt pret cita tipa lāzeru. Tā remonts ir jāveic lāzera ražotājam vai tā autorizētam pārstāvim. Ɣ Pirms darba uzsākšanas ir jāpārliecinās, ka ierīce ir piestiprināta pie galda. LĀZERA IERĪCES DROŠĪBAS NOTEIKUMI Elektroinstrumenta lāzera ierīce ir II klases ierīce ar maksimālo jaudu < 1 mW un starojuma viļņa garumu 650 nm. Šāda ierīce ir droša redzei, tomēr nedrīkst tieši skatīties starojuma avotā (var rasties īslaicīgais aklums). BRĪDINĀJUMS. Nedrīkst tieši skatīties lāzera gaismas starā. Tas nav droši. Jāievēro zemāk minētie drošības noteikumi.117 Ɣ Lāzerierīce ir jāizmanto saskaņā ar ražotāja ieteikumiem Ɣ Aizliegts tīšām vai netīšām virzīt lāzera gaismas kūlīti cilvēku, dzīvnieku vai citu objektu virzienā, izņēmums – apstrādājamais materiāls. Ɣ Lāzergaismas kūlīti nedrīkst nejauši virzīt nepiederošo cilvēku vai dzīvnieku acīs uz laiku, kas ir ilgāks par 0,25 sek., piemēram, virzot gaismu ar spoguli. Ɣ Vienmēr ir jāpārliecinās, ka lāzergaisma ir vērsta uz materiālu, kuram nav atstarojošas virsmas. Spīdošai tērauda loksnei nedrīkst izmantot lāzergaismu, jo tad lāzergaisma var atstaroties pret operatoru, trešajām personām un dzīvniekiem. Ɣ Lāzerierīci nedrīkst nomainīt pret cita tipa ierīci. Visa veida remontdarbi ir jāveic ražotājam vai tā autorizētai personai. LĀZERGAISMA,

Viļņa garums: 650 nm; jauda: < 1 mW EN 60825-1:2014 UZMANĪBU! Ierīce ir paredzēta darbam iekštelpās. Neskatoties uz drošu konstrukciju, kā arī drošības un papildu aizsardzības līdzekļu izmantošanu, vienmēr pastāv neliels risks gūt ievainojumus darba laikā. Izmantoto piktogrammu skaidrojums

1. Izlasīt lietošanas instrukciju, ievērot tajā ietvertus brīdinājumus un drošības noteikumus!

2. Lietot personīgās aizsardzības līdzekļus (aizsargbrilles, dzirdes aizsargi).

3. Atslēgt barošanas vadu pirms apkalpošanas vai remontdarbiem.

6. Otrā aizsardzības klase.

Veicot regulēšanu citādāk, nekā ir minēts šajā instrukcijā, var gūt ar lāzera starojumu saistītus bojājumus.

UZBŪVE UN PIELIETOJUMS

Leņķzāģis ir ierīce, kas aprīkota ar pamatni ar iespēju mainīt pie pamatnes piestiprinātas zāģēšanas galvas leņķi. Papildus leņķzāģa zāģēšanas galva – atkarībā no konstrukcijas – var tikt noliekta zem leņķa vai pagarināta, lai palielinātu funkcionalitāti un zāģēšanas garumu. Leņķzāģis ir paredzēts tā lielumam atbilstošo koksnes gabalu zāģēšanai. To nedrīkst izmantot malkas zāģēšanai. Leņķzāģis ir jāizmanto atbilstoši mērķim, kuram tas ir paredzēts. Ja leņķzāģis tiek izmantots citādi, nekā ir minēts šajā instrukcijā, tad šāda rīcība tiek uzskatīta par neatbilstošu lietošanu. Leņķzāģis ir jāizmanto tikai ar atbilstošiem zāģa diskiem, kuriem ir zobi ar cietsakausējuma uzliktņiem. Leņķzāģis – tā ir ierīce, kuru var izmantot gan galdnieku, gan konstrukcijas namdaru darbos. Nedrīkst izmantot ierīci neatbilstoši mērķim, kuram tā ir paredzēta.118

GRAFISKĀS DAĻAS APRAKSTS

Zemāk minētā numerācija attiecās uz tiem ierīces elementiem, kuri ir minēti šīs instrukcijas graskajā daļā.

1. Transportēšanas rokturis 23. Darbgalda bloķēšanas regulējampoga

2. Roktura satvērējs 24. Galda ieliktnis

3. Slēdža bloķēšanas poga 25. Darbgalds

4. Slēdzis 26. Lāzera modulis

5. Zāģa diska aizsega svira 27. Pastāvīgais aizsegs

6. Darbvārpstas bloķēšanas poga 28. Putekļu novadīšanas īscaurule

7. Zāģa diska aizsegs 29. Putekļu maiss

8. Oglekļa sukas vāks 30. Vertikālās piespiešanas pleca nostiprināšanas regulējampoga

9. Galvas bloķēšanas pulka 31. Vertikālās piespiešanas plecs

10. Zāģēšanas dziļuma ierobežotājs 32. Vertikālās piespiešanas pleca bloķēšanas regulējampoga

11. Zāģēšanas dziļuma ierobežotāja skrūve 33. Materiāla nostiprināšanas regulējampoga

12. Vadīklas bloķēšanas regulējampoga 34. Galvas noliekuma leņķu skala

13. Vadīkla 35. Galvas noliekuma leņķu rādītājs

14. Galvas bloķēšanas svira 36. Bateriju tvertne

15. Balsta līste 37. Lāzera iedarbināšanas poga

16. Galda pagarinātājs 38. Lāzers

17. Malējais ierobežotājs 39. Lāzera moduļa nostiprinātājskrūves

18. Galda pagarinātāja bloķēšanas regulējampoga 40. Centrālās plāksnes piestiprināšanas skrūve

19. Montāžas atvere 41. Centrālā plāksne

leņķa regulēšanas skrūve

21. Darbgalda leņķu rādītājs 43. 45

leņķa regulēšanas skrūve

22. Automātiskās iestatīšanas svira

• Attēls un izstrādājums var nedaudz atšķirties. SIMBOLU APRAKSTS PIEZĪME

2. Speciāla atslēga - 1 gab.

3. Vertikālās piespiešanas plecs - 1 gab.

SAGATAVOŠANĀS DARBAM

Pirms veikt jebkādas leņķzāģa montāžas vai regulēšanas darbības, nepieciešams pārliecināties, ka tas tika atslēgts no barošanas tīkla.

LEŅĶZĀĢA PĀRVIETOŠANA

Ɣ Pārnesot zāģi, ir jāpārliecinās, ka tā galva tika nostiprināta malējā apakšējā stāvoklī. Ɣ Pārbaudīt, vai darbgalda bloķēšanas regulējampoga, galvas bloķēšanas svira un citi nodrošinātājelementi ir stingri aizskrūvēti.

LEŅĶZĀĢA MONTĀŽA DARBGALDĀ

Ieteicams, lai zāģis būtu stingri piestiprināts pie darbgalda vai statņa, izmantojot tam paredzētas montāžas atveres (19) zāģa pamatnē, kas garantē tā drošu darbību un izslēdz ierīces nevēlamās pārvietošanās riska iespēju darba laikā. Montāžas atveres atbilst skrūvēm ar diametru 8 mm ar atslēgas vai sešstūra galvu.119 Zāģa montāžas laikā pie darbgalda virsmas, jāpārliecinās, ka: Ɣ Darbgalda virsma ir plakana un tīra, Ɣ Skrūves ir aizskrūvētas vienādi, bez pārmērīgā momenta (nostiprinātājskrūves ir jāaizskrūvē tā, lai pamatne nebūtu saspringta vai neatslāņotos). Pārmērīgā nospriegojuma rezultātā pamatne var plīst.

Lai neuzkrātos putekļi un nodrošinātu maksimālu ierīces darba produktivitāti, zāģi var pieslēgt pie rūpnieciskā putekļsūcēja, izmantojot putekļu novadīšanas īscauruli (28). Kā alternatīvu šim putekļu savākšanas veidam var izmantot putekļu maisiņu (atrodas komplektācijā), piestiprinot to pie putekļu novadīšanas īscaurules. Lai piestiprinātu putekļu maisu (29), to nepieciešams uzvilkt uz putekļu novadīšanas īscaurules (28) (A att.). Lai iztukšotu putekļu maisu, to nepieciešams noņemt no putekļu novadīšanas īscaurules un atvērt rāvējslēdzēju, kas nodrošina pilnīgu pieeju maisa iekšpusē esošiem putekļiem. Lai nodrošinātu optimālo putekļu novadīšanu, putekļu maisiņu nepieciešams iztukšot, kad tas ir piepildīts ar putekļiem līdz 2/3 no sava tilpuma. DARBĪBAS AR IZLICES PLECU (GALVU) Izlices plecam ir divi stāvokļi: augšējais un apakšējais. Lai atbrīvotu izlices plecu no nobloķētā apakšējā stāvokļa, nepieciešams rīkoties šādi: Ɣ Nospiest uz izlices pleca un turēt to piespiestu apakšējā stāvoklī. Ɣ Atvilkt galvas bloķēšanas pulku (9). Ɣ Pieturēt izlices plecu tā pacelšanās laikā līdz savam augšējam stāvoklim. Lai nobloķētu izlices plecu apakšējā stāvoklī, nepieciešams rīkoties šādi: Ɣ Nospiest un pieturēt zāģa diska aizsega sviru (5). Ɣ Spiest izlices plecu uz leju līdz brīdim, kad tas nonāks apakšējā stāvoklī. Ɣ Nobloķēt izlices plecu šajā stāvoklī, iespiežot galvas bloķēšanas pulkas (9) serdeni.

VERTIKĀLĀS PIESPIEŠANAS PLECS

Vertikālās piespiešanas plecs (B att.) var tikt piestiprināts zāģa pamatnē, abās darbgalda pusēs un var pilnībā pielāgoties zāģējamā materiāla lielumam. Nedrīkst strādāt ar zāģi, ja netiek izmantots vertikālās piespiešanas plecs. Ɣ Atlaist regulējampogu (30), kas nostiprina vertikālas piespiešanas plecu no tās pamatnes puses, pie kuras tiks piestiprināts vertikālās piespiešanas plecs. Ɣ Piestiprināt vertikālās piestiprināšanas plecu, iebīdot to zāģa pamatnes atverē un aizgriezt regulējampogu (30), kas nostiprina vertikālās piespiešanas plecu. Ɣ Pielāgojot vertikālās piespiešanas pleca (31) pozīciju pie apstrādājamā materiāla, aizskrūvēt vertikālās piespiešanas pleca bloķēšanas regulējampogu (32) un materiāla nostiprināšanas regulējampogu (33). Ɣ Pārbaudīt, vai materiāls ir stabili piestiprināts.

Pirms veikt jebkādas zāģa regulēšanas darbības, nepieciešams pārliecināties, ka ierīce ir atslēgta no elektrotīkla. Lai nodrošinātu drošu, precīzu un produktīvu zāģa darbību, visas regulācijas darbības nepieciešams veikt pilnībā. Pabeidzot regulāciju un iestatīšanas darbības, nepieciešams pārliecināties, ka visas atslēgas ir izņemtas. Jāpārbauda, vai visi skrūvelementi tika atbilstoši aizskrūvēti. Veicot regulēšanas darbības, pārliecināties, ka visi ārējie elementi darbojas pareizi un atrodas labā tehniskā stāvoklī. Nolietotā vai bojātā daļa ir jānomaina kvalicētam personālam pirms zāģa lietošanas uzsākšanas.

IESLĒGŠANA/ IZSLĒGŠANA

Tīkla spriegumam ir jāatbilst zāģa nominālo parametru tabulā dotajam spriegumam. Zāģi drīkst ieslēgt tikai tad, kad zāģa disks ir atbīdīts no apstrādājamā materiāla.120 Leņķzāģim ir slēdža bloķēšanas poga (3), kas aizsargā no nejaušas ieslēgšanās. Ieslēgšana Ɣ Nospiest slēdža bloķēšanas pogu (3). Ɣ Nospiest un turēt slēdža (4) pogu. Izslēgšana Ɣ Samazināt spiedienu uz slēdža (4) pogu.

GALDA PAGARINĀTĀJU APKALPOŠANA

Ɣ Galda pagarinātāji (16) atrodas zāģa pamatnes abās pusēs. Ɣ Atbloķēt galda pagarinātāja bloķēšanas regulējampogu (18) (C att.). Ɣ Noregulēt galda pagarinātāja garumu. Ɣ Nostiprināt ar galda pagarinātāja bloķēšanas regulējampogas (18) palīdzību. Ɣ Nepieciešamības gadījumā var izmantot vienu no atbīdāmiem malējiem ierobežotājiem (17), kas atvieglo zāģēšanu, kad svarīgs konkrēts zāģēšanas garums. PĀRZĀĢĒŠANAS DZIĻUMA IEROBEŽOTĀJA APKALPOŠANA Pārzāģēšanas dziļuma ierobežotājs var tikt izmantots gadījumos, kad nepieciešams veikt gropes materiālā. Tas notiek, veicot apstrādājamā materiālā virsmas iegriezumus, kad zāģa disks netiek izmantots tā pilnā iespējamā dziļumā. Ɣ Nobloķēt galvas bloķēšanas sviru (14). Ɣ Atlaist vadīklas bloķēšanas regulējampogu (12) un pārvietot galvu atpakaļ. Ɣ Aizskrūvēt vadīklas bloķēšanas regulējampogu (12). Ɣ Pieskrūvēt zāģēšanas dziļuma ierobežotāju (10) iestatījumā darbam ar ierobežotu zāģēšanas dziļumu (D att.). Ɣ Nolaist izlices plecu uz leju un turēt to apakšējā pozīcijā, balstoties pret pārzāģēšanas dziļuma ierobežotāju. Ɣ Griezt (pa kreisi vai pa labi) ar zāģēšanas dziļuma ierobežotāja skrūvi (11) (D att.), līdz tiks sasniegts nepieciešamais zāģēšanas dziļums. Ɣ Atlaist vadīklas bloķēšanas regulējampogu (12). Ɣ Veikt plānoto zāģēšanu iestatītajā dziļumā. Ɣ Lai atgrieztos pie pilnas pārzāģēšanas, nepieciešams pārskrūvēt zāģēšanas dziļuma ierobežotāju (10) pozīcijā, kurā pēc izlices pleca nolaišanas uz leju zāģēšanas dziļuma ierobežotāja skrūve (11) nesaskaras ar zāģēšanas dziļuma ierobežotāju (10

DARBGALDA IESTATĪJUMI ZĀĢĒŠANAI ZEM LEŅĶA Griežamais izlices plecs ļauj pārzāģēt materiālu zem jebkura leņķa diapazonā no 90° līdz 45° pa labi un pa kreisi. Ɣ Atvilkt galvas bloķēšanas pulku (9), ļaujot, lai izlices plecs lēnām paceltos līdz augšējam stāvoklim. Ɣ Atlaist darbgalda bloķēšanas regulējampogu (23). Ɣ Nospiest un turēt automātiskās iestatīšanas sviru (22) un pagriezt izlices plecu pa kreisi vai pa labi, līdz darbgalda leņķu skalā (20) tiks sasniegts nepieciešamā leņķa lielums. Ɣ Nobloķēt, aizgriežot darbgalda bloķēšanas regulējampogu (23). Darbgalda leņķu skalai (20) ir vairāki atzīmēti stāvokļi, kuros notiek pagriežamā izlices pleca automātiskā ievadiestatīšana. Tas var notiks tikai tad, kad, griežot izlices plecu, automātiskās iestatīšanas svira (22) netiek turēta nospiestā stāvoklī un var tikt nobloķēta rūpnieciski paredzētos stāvokļos. Tie ir visbiežāk izmantoties zāģēšanas leņķi (15

pa kreisi/ pa labi). Leņķa iestatīšanu var precīzi noregulēt, izmantojot darbgalda leņķu skalu (20), kas iedalīta ik pēc viena grāda. Neskatoties uz to, ka leņķu skala ir pietiekoši precīza lielākajai daļai veicamo darbu, tomēr ir ieteicams pārbaudīt leņķa iestatījumus ar transportieri vai citu leņķu mērīšanas ierīci. ZĀĢA DISKA PERPENDIKULĀRĀ NOVIETOJUMA PĀRBAUDE UN REGULĒŠANA ATTIECĪBĀ PRET DARBGALDU Ɣ Atlaist galvas bloķēšanas sviru (14). Ɣ Novietot galvu stāvoklī 0

(perpendikulāri darbgaldam) un noksēt galvas bloķēšanas sviru (14). Ɣ Atlaist darbgalda bloķēšanas regulējampogu (23), nospiest un turēt automātiskās iestatīšanas sviru (22). Ɣ Iestatīt darbgaldu stāvoklī 0

, atlaist automātiskās iestatīšanas sviru un aizgriezt darbgalda bloķēšanas regulējampogu (23).121 Ɣ Nospiest zāģa diska aizsega sviru (5) un nolaist zāģa galvu malējā apakšējā stāvoklī. Ɣ Pārbaudīt (ar ierīces palīdzību) zāģa diska perpendikularitāti attiecībā pret darbgaldu. Veicot mērījumus, pārliecināties, ka mērinstruments nesaskaras ar zāģa diska zobiem, jo cietsakausējuma uzliktņu biezuma dēļ mērījumu rezultāts var būt neprecīzs. Ja izmērītais leņķis nav 90

, tad nepieciešams veikt regulēšanu, kas notiek šādi: Ɣ Atlaist aizsarguzgriezni un griezt 0

leņķa regulēšanas skrūvi (42) (E att.) pa labi vai pa kreisi, lai palielinātu vai samazinātu zāģa diska noliekuma leņķi. Ɣ Iestatot zāģa disku perpendikulāri darbgaldam, ļaut galvai atgriezties augšējā stāvoklī. Ɣ Pieturot 0

leņķa regulēšanas skrūvi (42), aizgriezt aizsarguzgriezni. Ɣ Nolaist galvu uz leju un atkal pārbaudīt, vai iestatītais leņķis atbilst leņķim uz galvas noliekuma leņķa skalas (34); ja ir tas ir nepieciešams, veikt galvas noliekuma leņķa rādītāja (35) novietojuma regulēšanu (E att.). Līdzīgu regulāciju var veikt 45

galvas noliekumam, kas nepieciešams slīpzāģēšanai, ar 45

leņķa regulēšanas skrūves (43) palīdzību (E att.). ZĀĢA DISKA PERPENDIKULĀRĀ NOVIETOJUMA PĀRBAUDE UN REGULĀCIJA ATTIECĪBĀ PRET

Šī procedūra ir jāveic vienmēr gadījumā, kad balsta līste tika demontēta vai nomainīta. Šo regulāciju var veikt tikai pēc zāģa diska perpendikulārās novietošanas attiecībā pret darbgaldu. Balsta līste kalpo kā pārzāģējamā materiāla ierobežotājs. Ɣ Atlaist darbgalda bloķēšanas regulējampogu (23), nospiest un turēt automātiskās iestatīšanas sviru (22) un iestatīt darbgaldu 0

stāvoklī. Ɣ Nolaist zāģa galvu līdz malējam apakšējam stāvoklim. Ɣ Pielikt pie zāģa diska transportieri vai citu leņķu mērīšanas ierīci. Ɣ Pielikt leņķa mērinstrumentu pie balsta līstes (15). Ɣ Izmērītam lielumam ir jābūt 90

Ja ir nepieciešama regulēšana, tad: Ɣ Atlaist balsta līstes (15) skrūves, kas piestiprina to pie pamatnes. Ɣ Noregulēt balsta līstes (15) stāvokli tā, lai tas būtu perpendikulārs zāģa diskam. Ɣ Aizskrūvēt balsta līstes nostiprinātājskrūves. IZLICES PLECA GALVAS IESTATĪJUMI SLĪPZĀĢĒŠANAI Izlices plecu var noliekt zem jebkura leņķa diapazonā no 0

, kas ir noderīgs slīpzāģēšanai (E att.). Ɣ Atvilkt galvas bloķēšanas pulku (9), atbrīvojot izlices plecu un ļaujot, lai izlices plecs lēnām paceltos līdz augšējam stāvoklim. Ɣ Atlaist galvas bloķēšanas sviru (14). Ɣ Noliekt izlices plecu pa kresi zem nepieciešamā leņķa, kuru var nolasīt no galvas noliekuma leņķu skalas (34), izmantojot galvas noliekuma leņķu rādītāju (35) (E att.). Ɣ Nobloķēt galvas bloķēšanas sviru (14). Ja nepieciešams noregulēt abu leņķu iestatījumus (abās plaknēs – horizontālajā un vertikālajā) kombinētai zāģēšanai, tad vienmēr, pirmajām kārtām, nepieciešams iestatīt slīpzāģēšanas leņķi.

LĀZERA DARBĪBA PĀRBAUDE

Lāzerierīces komplekss sūta lāzergaismas staru, kas parāda līniju, pa kuru materiāls tiks pārzāģēts ar zāģa disku. Atbilstošie lāzerstara līnijas iestatījumi tika noregulēti ierīcēs ražošanas laikā. Tomēr precīzo darbu laikā šis iestatījums ir jāpārbauda pirms zāģēšanas procedūras uzsākšanas. Ɣ Novietot baterijas to tvertnē (36) (F att.), pārliecinoties, ka tika ievērota atbilstoša polaritāte. Ɣ Novietot darbgaldu stāvoklī, kur darbgalda leņķa rādītājs (21) norāda uz 0

punktu uz darbgalda leņķu skalas (20), bet galvas noliekuma leņķu rādītājs (35) (E att.) norāda uz 0

punktu uz galvas noliekuma leņķu skalas (34) (E att.). Ɣ Piestiprināt pie darbgalda (25) atbilstošu nevajadzīgā materiāla gabalu un veikt zāģēšanu. Ɣ Atbrīvot izlices plecu un atstāt nevajadzīgu materiālu piestiprinātu pie darbgalda. Ɣ Iestatīt lāzera slēdža pogu (37) ieslēgtā stāvoklī „I” (atzīmēts). Ɣ Projicētam lāzerstaram ir jābūt paralēlam zāģējumam.122

Lāzera vadošā stara iestatījumu laikā nedrīkst skatīties tieši lāzerstarā vai tā spoguļvirsmas atstarojumā. Lāzerierīces kompleksu nepieciešams izslēgt, ja lāzers netiek izmantots. Ja lāzerstars nav paralēls zāģējumam, nepieciešams: Ɣ Uzmanīgi pagriezt pa kreisi vai pa labi lāzeri (38) (G att.) lāzermoduļa (26) korpusā līdz brīdim, kad lāzerstars tiks novietots paralēli. Nedrīkst griezt lāzermoduli ar spēku un vairāk par dažiem grādiem. Ɣ Gadījumā, kad nepieciešams veikt šķērsregulēšanu, atlaist lāzermoduļa nostiprinātājskrūves (39) un pārvietot lāzermoduli pa kreisi vai pa labi, kamēr lāzera līnija tiks novietota paralēli zāģējuma gropei. Pārzāģēšanas laikā radušies putekļi var samazināt lāzergaismas starojuma intensitāti, tāpēc arī ik pēc noteikta laika lāzera projektora lēca ir jānotīra.

LEŅĶZĀĢA IEDARBINĀŠANA

Pirms nospiest slēdža pogu, nepieciešams pārliecināties, ka zāģis tika atbilstoši piestiprināts un noregulēts saskaņā ar ieteikumiem, kas minēti šajā instrukcijā. Aprakstāmais leņķzāģis ir ieprojektēts labročiem. Ɣ Nospiest slēdža bloķēšanas pogu (3). Ɣ Nospiest slēdža (4) pogu. Ɣ Ļaut, lai zāģa dzinējs sasniegtu pilnu griešanās ātrumu. Ɣ Nolaist izlices plecu pie apstrādājamā materiāla. Ɣ Samazināt spiedienu uz zāģa diska aizsega sviru (5). Ɣ Veikt zāģēšanu.

Ɣ Samazināt spiedienu uz slēdža (4) pogu un uzgaidīt, kamēr zāģa disks pilnībā pārstās griezties. Ɣ Pacelt zāģa izlices plecu, novirzot to no apstrādājamā materiāla. Īslaicīgā oglekļa suku dzirksteļošana elektriskā dzinēja iekšpusē ir normāla parādība zāģa iedarbināšanas un apstādināšanas laikā. Zāģi nedrīkst apstādināt, spiežot uz to no sāniem.

ZĀĢĒŠANA AR LEŅĶZĀĢI

Pārzāģējamo materiālu nepieciešams piestiprināt tā, lai tas netraucētu darbam ar zāģi. Pirms zāģa ieslēgšanas, pārvietot tā galvu apakšējā stāvoklī, lai pārliecinātos, ka zāģa galva un zāģa diska aizsegs kustas brīvi. Pārliecināties, ka zāģa diska aizsegs savas kustības laikā aiziet līdz malējam stāvoklim. Pirms uzsākt zāģēšanu pārbaudīt, vai darbgalda bloķēšanas regulējampoga (23) un galvas bloķēšanas svira (14) ir droši aizskrūvētas. Ɣ Pieslēgt zāģi pie elektrotīkla. Ɣ Pārliecināties, ka barošanas vads atrodas drošā attālumā no zāģa diska un ierīces pamatnes. Ɣ Novietot materiālu darbgaldā un pārliecināties, ka tas ir stingri nostiprināts, lai tas nevarētu kustēties zāģēšanas laikā. Ɣ Pārvietot zāģa galvu malējā aizmugurējā stāvoklī un nobloķēt vadīklu (13) ar vadīklas bloķēšanas regulējampogu (12). Ɣ Atbloķēt galvu un zāģa diska aizsegu. Ɣ Nospiest slēdža bloķēšanas pogu un ieslēgt zāģi ar slēdža palīdzību (uzgaidīt, kamēr zāģa disks sasniegs savu maksimālo griešanās ātrumu). Ɣ Lēnām nolaist zāģa galvu. Ɣ Uzsākt zāģēšanu, mēreni spiežot uz izlices plecu zāģēšanas laikā. Nepietiekami noksētas bloķēšanas regulējampogas var radīt negaidītu zāģa diska pārvietošanos uz materiāla augšējo virsmu un rezultātā operators var tikt ievainots ar materiāla gabalu. PĀRZĀĢĒŠANA, PĀRVIETOJOT LEŅĶZĀĢA IZLICES PLECU (GALVU) Zāģa izlices pleca pārvietošana nodrošina zāģa diska kustību uz priekšu un atpakaļ, ļaujot pārgriezt platākus materiāla gabalus. Ɣ Novietot izlices plecu augšējā stāvoklī.123 Ɣ Atlaist vadīklas bloķēšanas regulējampogu (12). Ɣ Pirms zāģa ieslēgšanas, pievilkt izlices plecu pie sevis, turot to augšējā stāvoklī. Ɣ Nospiest slēdža bloķēšanas pogu (3) un ieslēgt zāģi. Ɣ Atlaist izlices plecu un uzgaidīt, kamēr zāģa disks sasniegs savu maksimālo ātrumu. Ɣ Atbrīvot zāģa diska aizsegu. Ɣ Nolaist izlices plecu un uzsākt zāģēšanu. Ɣ Zāģēšanas laikā pārvietot izlices plecu atpakaļ (no sevis). Ɣ Pēc materiāla pārgriešanas samazināt spiedienu uz slēdža pogu un uzgaidīt, kamēr zāģa disks pārstās griezties, pirms pacelt izlices plecu augšējā stāvoklī. Aizliegts zāģēt, pārvietojot zāģa galvu savā virzienā. Zāģa disks varētu negaidīti nokļūt uz zāģējamā materiāla, kas var radīt operatoram bīstamu atsitienu parādību.

APKALPOŠANA UN APKOPE

Pirms veikt jebkādas darbības, kas ir saistītas ar instalāciju, regulāciju, remontdarbiem vai apkalpošanu, izņemt kontaktdakšu no kontaktligzdas.

Ɣ Pēc darba pabeigšanas nepieciešams likvidēt visus materiāla gabalus, skaidas un putekļus no darbgalda, kā arī no zāģa diska un tā aizsega. Ɣ Pārliecināties, ka dzinēja korpusa ventilācijas spraugas ir vaļīgas un tajos nav skaidu vai putekļu. Ɣ Iztīrīt vadīklu un noklāt to ar cietās smērvielas plānu kārtu. Ɣ Visi rokturi un regulējampogas ir jāuztur tīrā stāvoklī. Ɣ Ar mīkstu otu notīrīt lāzera projektora lēcu.

Ɣ Nospiest zāģa diska aizsega sviru (5). Ɣ Pacelt zāģa diska aizsegu (7) un izskrūvēt centrālās plāksnes piestiprināšanas skrūvi (40) (H att.). Ɣ Atbīdīt centrālo plāksni (41) pa kreisi tā, lai nodrošinātu pieeju pie zāģa diska nostiprinātājskrūves. Ɣ Nospiest darbvārpstas bloķēšanas pogu (6) un griezt zāģa disku līdz brīdim, kad tas nobloķēsies. Ɣ Izmantojot speciālo atslēgu (atrodas komplektācijā), atlaist un izskrūvēt zāģa diska nostiprinātājskrūvi. Ɣ Izņemt ārējo starpliku un zāģa disku (pievēršot uzmanību redukcijas gredzenam, ja tāds ir). Ɣ Likvidēt visus netīrumus no darbvārpstas un zāģa diska nostiprinošām starplikām. Ɣ Piestiprināt jaunu zāģa disku, veicot aprakstītās darbības pretējā secībā. Pabeidzot, nepieciešams pārliecināties, ka visas atslēgas un regulēšanas instrumenti tika izņemti un visas skrūves un regulējampogas ir droši aizskrūvētas. Zāģa diska nostiprinātājskrūvei ir kreisā vītne. Jābūt īpaši uzmanīgam (-ai) satverot zāģa disku. Jāizmanto aizsargcimdi, lai aizsargātu rokas no kontakta ar zāģa diska asiem zobiem.

LĀZERMODUĻA BATERIJAS NOMAIŅA

Lāzermodulis tiek barots ar divām AAA tipa baterijām 1,5 V. Ɣ Atvērt baterijas tvertnes (36) vāku (F att.). Ɣ Izņemt nolietotās baterijas. Ɣ Ielikt jaunās baterijas, pārliecinoties, ka ir ievērota atbilstoša polaritāte. Ɣ Piestiprināt bateriju tvertnes vāku.

Nolietotās (īsākas par 5 mm), sadedzinātas vai plīsušās dzinēja oglekļa sukas nepieciešams nekavējoties nomainīt. Vienmēr vienlaicīgi ir jāmaina abas sukas Ɣ Atskrūvēt oglekļa suku vāku (8). Ɣ Izņemt nolietotās sukas. Ɣ Likvidēt iespējamos oglekļa putekļus ar saspiesta gaisa palīdzību. Ɣ Ielikt jaunās oglekļa sukas (sukām ir viegli jāieslīd suku turētājos). Ɣ Piestiprināt oglekļa suku vākus (8).124 Pēc oglekļa suku maiņas nepieciešams ieslēgt zāģi un ļaut tam darboties tukšgaitā 1-2 min. līdz brīdim, kamēr oglekļa sukas pielāgosies dzinēja kolektoram. Oglekļa suku nomaiņu ir ieteicams veikt tikai kvalicētai personai, kura izmanto tikai oriģinālās rezerves daļas. Jebkura veida defekti ir jānovērš tikai ražotāja autorizētajos servisa centros. TEHNISKIE PARAMETRI

NOMINĀLO PARAMETRU DATI

Leņķzāģis Parametrs Vērtība Barošanas spriegums 230V~ Barošanas frekvence 50Hz Nominālā jauda 1800W Darbvārpstas griešanās ātrums tukšgaitā 4800min

Pārzāģēšanas diapazons (zem leņķa) ± 45° Slīpzāģēšanas diapazons 0° ÷ 45° Zāģa diska ārējais diametrs 254mm Zāģa diska atveres diametrs 30mm Pārzāģējamā materiāla izmēri zem leņķa / slīpi

50 x 280mm Vadīklas garums 195mm Lāzera klase 2 Lāzera jauda < 1mW Lāzera viļņa garums λ = 650nm Aizsardzības klase II Masa 16 kg Ražošanas gads 2019 DATI PAR TROKSNI UN VIBRĀCIJĀM Akustiskā spiediena līmenis: Lp

= 95,2 dB(A) K=3dB(A) Akustiskās jaudas līmenis: Lw

= 108,2 dB(A) K=3dB(A) Vērtība, kas mēra vibrāciju paātrinājumus: a

Elektroinstrumentus nedrīkst izmest kopā ar sadzīves atkritumiem. Tie ir jānodod utilizācijai attiecīgajiem uzņēmumiem. Informāciju par utilizāciju var sniegt produkta pārdevējs vai vietējie varas orgāni. Izlietotās elektriskās un elektroniskās ierīces satur videi kaitīgās vielas. Ierīce, kura netika pakļauta otrreizējai izejvielu pārstrādei, rada potenciālus draudus videi un cilvēku veselībai.

• Ir tiesības veikt izmaiņas. „Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa (turpmāk „Grupa Topex”) ar galveno osu Varšavā, ul. Pograniczna 2/4, informē, ka visa veida autortiesības attiecībā uz dotās instrukcijas (turpmāk „Instrukcija”) saturu, tai skaitā uz tās tekstiem, samazinātām fotogrājām, shēmām, zīmējumiem, kā arī attiecībā uz tās kompozīciju, pieder tikai Grupa Topex, kuras ir aizsargātas ar likumu saskaņā ar 1994. gada 4. februāra „Likumu par autortiesībām un blakustiesībām” (Likumu Vēstnesis 2006 nr. 90, 631. poz. ar turmp. izm.). Visas Instrukcijas kopumā vai tās noteikto daļu kopēšana, apstrāde, publicēšana vai modicēšana komercmērķiem bez Grupa Topex rakstiskās atļaujas ir stingri aizliegta, pretējā gadījumā pārkāpējs var tikt saukts pie kriminālās vai administratīvās atbildības.125
