NAVODILA ZA UPORABO 59G812 Graphite

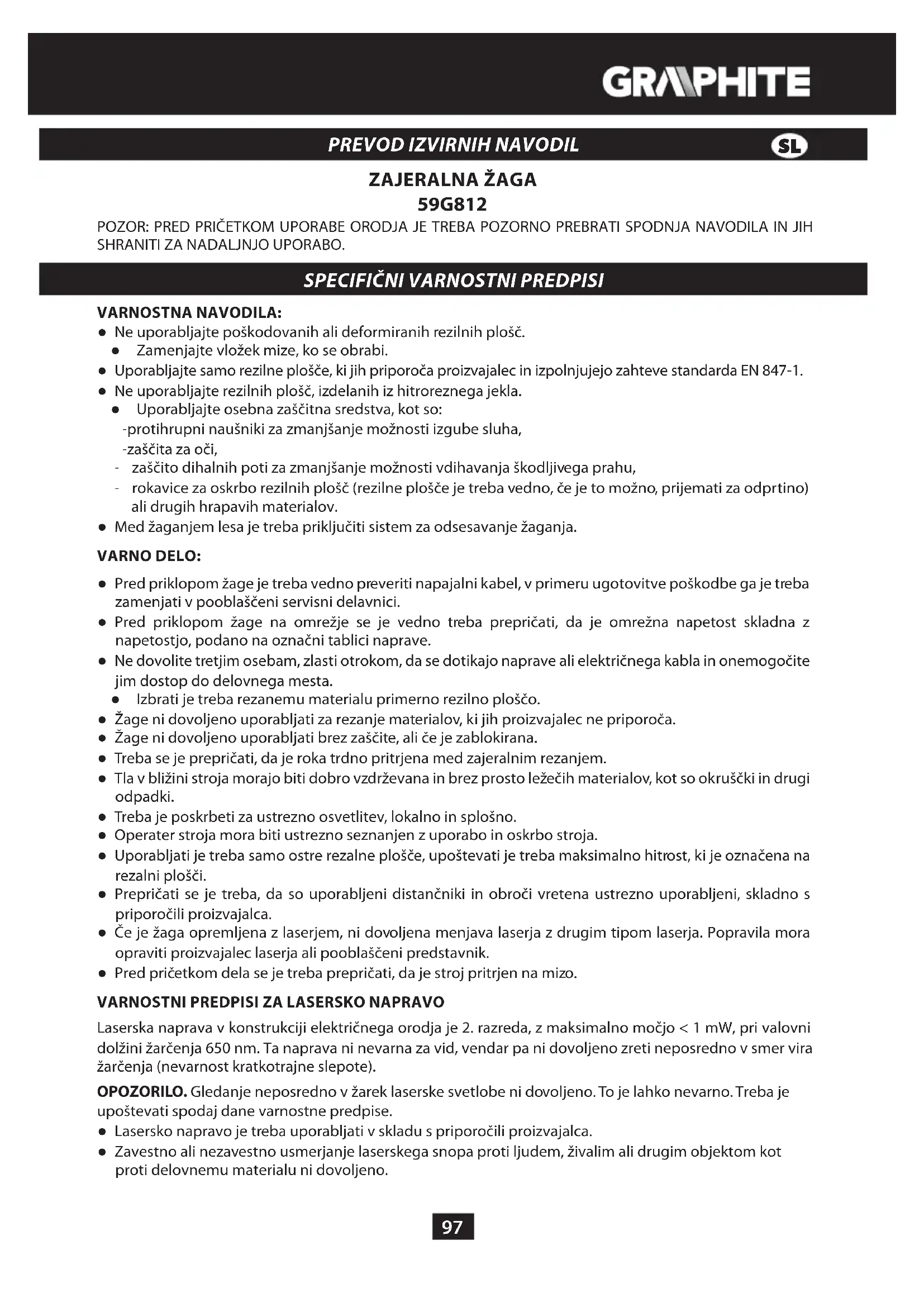

VARNOSTNA NAVODILA: Ɣ Ne uporabljajte poškodovanih ali deformiranih rezilnih plošč. Ɣ Zamenjajte vložek mize, ko se obrabi. Ɣ Uporabljajte samo rezilne plošče, ki jih priporoča proizvajalec in izpolnjujejo zahteve standarda EN 847-1. Ɣ Ne uporabljajte rezilnih plošč, izdelanih iz hitroreznega jekla. Ɣ Uporabljajte osebna zaščitna sredstva, kot so: - protihrupni naušniki za zmanjšanje možnosti izgube sluha, - zaščita za oči, - zaščito dihalnih poti za zmanjšanje možnosti vdihavanja škodljivega prahu, - rokavice za oskrbo rezilnih plošč (rezilne plošče je treba vedno, če je to možno, prijemati za odprtino) ali drugih hrapavih materialov. Ɣ Med žaganjem lesa je treba priključiti sistem za odsesavanje žaganja. VARNO DELO: Ɣ Pred priklopom žage je treba vedno preveriti napajalni kabel, v primeru ugotovitve poškodbe ga je treba zamenjati v pooblaščeni servisni delavnici. Ɣ Pred priklopom žage na omrežje se je vedno treba prepričati, da je omrežna napetost skladna z napetostjo, podano na označni tablici naprave. Ɣ Ne dovolite tretjim osebam, zlasti otrokom, da se dotikajo naprave ali električnega kabla in onemogočite jim dostop do delovnega mesta. Ɣ Izbrati je treba rezanemu materialu primerno rezilno ploščo. Ɣ Žage ni dovoljeno uporabljati za rezanje materialov, ki jih proizvajalec ne priporoča. Ɣ Žage ni dovoljeno uporabljati brez zaščite, ali če je zablokirana. Ɣ Treba se je prepričati, da je roka trdno pritrjena med zajeralnim rezanjem. Ɣ Tla v bližini stroja morajo biti dobro vzdrževana in brez prosto ležečih materialov, kot so okruščki in drugi odpadki. Ɣ Treba je poskrbeti za ustrezno osvetlitev, lokalno in splošno. Ɣ Operater stroja mora biti ustrezno seznanjen z uporabo in oskrbo stroja. Ɣ Uporabljati je treba samo ostre rezalne plošče, upoštevati je treba maksimalno hitrost, ki je označena na rezalni plošči. Ɣ Prepričati se je treba, da so uporabljeni distančniki in obroči vretena ustrezno uporabljeni, skladno s priporočili proizvajalca. Ɣ Če je žaga opremljena z laserjem, ni dovoljena menjava laserja z drugim tipom laserja. Popravila mora opraviti proizvajalec laserja ali pooblaščeni predstavnik. Ɣ Pred pričetkom dela se je treba prepričati, da je stroj pritrjen na mizo.

VARNOSTNI PREDPISI ZA LASERSKO NAPRAVO

Laserska naprava v konstrukciji električnega orodja je 2. razreda, z maksimalno močjo < 1 mW, pri valovni dolžini žarčenja 650 nm. Ta naprava ni nevarna za vid, vendar pa ni dovoljeno zreti neposredno v smer vira žarčenja (nevarnost kratkotrajne slepote). OPOZORILO. Gledanje neposredno v žarek laserske svetlobe ni dovoljeno. To je lahko nevarno. Treba je upoštevati spodaj dane varnostne predpise. Ɣ Lasersko napravo je treba uporabljati v skladu s priporočili proizvajalca. Ɣ Zavestno ali nezavestno usmerjanje laserskega snopa proti ljudem, živalim ali drugim objektom kot proti delovnemu materialu ni dovoljeno. SL98 Ɣ Paziti je treba, da ne pride do naključnega stika, npr. z usmeritvijo laserskega snopa na ogledala, laserskega žarka z očmi drugih oseb dlje kot za 0,25 s. Ɣ Laserski žarek je treba vedno usmeriti na material, ki nima odbojnih površin. Svetleča jeklena pločevina ni primerna za uporabo laserskega žarka, ker bi lahko prišlo do nevarnega odbitja svetlobe v smeri uporabnika, drugih oseb in živali. Ɣ Laserske naprave ni dovoljeno zamenjati z napravo drugega tipa. Vsa popravila mora opraviti proizvajalec ali pooblaščena oseba.

Valovna dolžina: 650 nm; Moč: < 1 mW EN 60825-1:2014 POZOR: Naprava je namenjena delu v notranjosti prostorov. Navkljub uporabi varno zasnovane konstrukcije, varovalnih sredstev in dodatnih zaščitnih sredstev vedno obstaja tveganje poškodb med delom. Pojasnilo uporabljenih simbolov

1. Preberite navodila, upoštevajte v njih navedena varnostna opozorila in pogoje!

2. Uporabljajte osebna zaščitna sredstva (zaščitna očala, protihrupni naušniki)

5. Varujte pred dežjem

6. Drugi razred zaščite

Druge regulacije kot te, omenjene v teh navodilih, lahko povzročijo izpostavljenost na lasersko žarčenje in so zato lahko nevarne!

Zajeralna žaga je naprava, opremljena s podstavkom z možnostjo spremembe kota rezilne glave, ki je namontirana nanj. Glavo zajeralne žage je mogoče, odvisno od konstrukcije, nagniti pod kotom oziroma potegniti naprej za povečanje funkcionalnosti in dolžine reza. Zajeralna žaga je namenjena za žaganje kosov lesa, ki se prilegajo velikosti orodja. Uporaba orodja za žaganje drv za kurjavo ni dovoljena. Žago je treba uporabljati izključno v skladu z njenim namenom. Poskus uporabe žage v druge namene, kot so podani, bo ocenjen kot neustrezna uporaba. Žago je treba uporabljati izključno z ustreznimi rezalnimi ploščami z zobniki s prevleko iz volframovega karbida. Zajeralna žaga je naprava za uporabo tako pri delavniških mizarskih delih kot pri tesarskih konstrukcijah. Uporaba električnega orodja, ki ni v skladu z njegovim namenom, ni dovoljena!

OPIS GRAFIČNIH STRANI

Spodnje oštevilčenje se nanaša na elemente orodja, ki so predstavljeni na gračnih straneh pričujočih navodil.

1. Transportni ročaj 23. Gumb blokade delovne mize

2. Držalo ročaja 24. Vložek mize99

5. Vzvod zaščite rezilne plošče 27. Trdna zaščita

6. Tipka blokade vretena 28. Priključek za odvajanje prahu

7. Zaščita rezilne plošče 29. Vreča za prah

8. Pokrov oglene ščetke 30. Pritrdilni vzvod navpične spone

9. Svornik blokade glave 31. Roka horizontalne spone

10. Omejevalnik globine rezanja 32. Vzvod blokade roke navpične spone

11. Vijak omejevalnika globine rezanja 33. Vzvod za pričvrstitev materiala

16. Podaljšek mize 38. Laser

17. Končni omejevalnik 39. Pritrdilni vijaki laserskega modula

18. Vzvod za blokado podaljška mize 40. Pritrdilni vijak osrednje plošče

19. Montažna odprtina 41. Centralna plošča

22. Vzvod avtomatske nastavitve

• Obstajajo lahko razlike med sliko in izdelkom.

Priporoča se trdna pritrditev žage na delavno mizo ali stojalo z uporabo za to namenjenih montažnih odprtin (19) v podstavku žage, kar zagotavlja varno delovanje žage in odpravlja tveganje premikanja orodja med delom. Te odprtine omogočajo uporabo vijakov s šestkotno glavo ali imbus vijakov s premerom 8 mm. Med montažo žage na površino delavniške mize se je treba prepričati, da: Ɣ je površina delavniške mize ravna in čista. Ɣ So vijaki priviti enakomerno in ne s prekomerno silo (pritrdilne vijake je treba priviti tako, da ne pride do prenapetja ali deformacije podstavka). V primeru prenapetja obstaja nevarnost poka postavka.100 ODVAJANJE PRAHU Da bi se izognili nabiranju prahu in zagotovili maksimalno učinkovitost dela je mogoče žago priklopiti na industrijski sesalec, z uporabo priključka za odvajanje prahu (28). Alternativno je mogoče zbiranje prahu v vrečo za prah (priložena) po njeni pritrditvi na nastavek za odvajanje prahu. Montaža se izvaja z nataknitvijo vreče za prah (29) na nastavek za odvajanje prahu (28) (slika A). Za izpraznitev vrečke za prah je to treba sneti z nastavka za odvajanje prahu in odpreti zadrgo, kar omogoča popoln dostop do notranjosti vrečke. Za optimalno odvajanje prahu je treba vrečko izprazniti, ko je napolnjena na 2/3 svoje kapacitete. DELO Z IZVLEČNO ROKO (GLAVA) Izvlečna roka ima 2 položaja, zgornjega in spodnjega. Za sprostitev roke iz zablokiranega spodnjega položaja je treba: Ɣ Pritisnite roko in jo držite pritisnjeno navzdol. Ɣ Izvlecite svornik blokade glave (9). Ɣ Pridržite ramo, če se ta dviga v svoj gornji položaj. Za blokiranje rame v njenem spodnjem položaju je treba: Ɣ Pritisniti in pridržati vzvod zaslona rezalne plošče (5). Ɣ Potisnite roko navzdol, dokler se ne nahaja v spodnjem položaju. Ɣ Izvlečno roko zablokirajte v tem položaju s svornikom blokade glave (9).

Navpična spona (slika B) je mogoče namontirati na podstavek žage na obeh straneh delovne mize in ga je mogoče popolnoma prilagoditi na velikost rezanega materiala. Brez uporabe navpične spone ni dovoljeno delati z žago. Ɣ Sprostite vzvod za pritrditev navpične spone (30) na podstavek na strani, na kateri bo montirana navpična spona. Ɣ Namestite navpično spono, tako da jo vstavitev odprtino v podstavku žage, in privijte vzvod za pritrditev navpične spone (30) na podstavek žage. Ɣ Po prilagoditvi položaja roke navpične spone (31) na obdelovani material je treba priviti vzvod blokade roke navpične spone (32) in vzvod pritrditve materiala (33). Ɣ Preverite, da je material stabilno nameščen. UPORABA / NASTAVITVE Pred pričetkom vsakršnih regulacijskih dejavnosti na žagi se je treba prepričati, da je ta izklopljena iz napajalnega omrežja. Da bi zagotovili varno, natančno in učinkovito delovanje žage, je treba vse regulacijske postopke opraviti v celoti. Po zaključku vseh regulacijskih in nastavitvenih dejavnosti se je treba prepričati, da so vsi ključi odstranjeni. Prepričati se je treba, da so vsi spojni navojni elementi ustrezno priviti. Pri opravljanju regulacij je treba preveriti, če vsi zunanji elementi pravilno delujejo in so v dobrem stanju. Vsak obrabljen ali poškodovan del mora pred pričetkom del z žago zamenjati kvalicirana oseba. VKLOP / IZKLOP Napetost omrežja mora ustrezati vrednosti napetosti, podani na označni tablici žage. Žago je mogoče vklopiti le takrat, ko je rezilna plošča odmaknjena od za delo predvidenega materiala. Zajeralna žaga je opremljena s tipko blokade vklopnega stikala (3), ki varuje pred naključnim vklopom. Vklop Ɣ Pritisnite gumb za blokado vklopnega stikala (3). Ɣ Pritisnite in držite vklopno stikalo (4). Izklop Ɣ Sprostite pritisk na vklopnem stikalu (4).101

UPORABA PODALJŠKA MIZE

Ɣ Podaljšek mize (16) se nahaja na obeh straneh podstavka žage. Ɣ Odblokirajte vzvoda za blokado podaljška mize (18) (slika C). Ɣ Nastavite dolžino podaljška mize. Ɣ Pritrdite s pomočjo vzvodov blokade za podaljšek mize (18). Ɣ Po potrebi je mogoče uporabiti odmične končne omejevalnike (17), ki lajšajo rezanje po meri.

UPORABA OMEJEVALNIKA GLOBINE REZANJA

Omejevalnik globine rezanja je mogoče uporabiti v primeru potrebe po izvedbi utora v materialu. To se izvede s površinskim vrezavanjem obdelovanega materiala, ko plošča ne deluje v največji možni globini. Ɣ Zablokirajte vzvod blokade glave (14). Ɣ Sprostite ročko blokade vodila (12) in pomaknite glavo nazaj. Ɣ Privijte ročko blokade vodila (12). Ɣ Omejevalnik globine rezanja (10) obrnite v položaj dela z omejeno globino rezanja (slika D). Ɣ Izvlečno roko pomaknite navzdol in jo držite v tem položaju, oprto na omejevalnik globine rezanja. Ɣ Obračajte (v levo ali desno) vijak omejevalnika globine rezanja (11) (slika D), dokler ne dosežete želene globine rezilne plošče. Ɣ Sprostite ročko blokade vodila (12). Ɣ Izvedite načrtovano vrezanje na želeno globino. Ɣ Za vrnitev v rezanje na polno globino je treba omejevalnik globine rezanja (10) obrniti v položaj, v katerem se po spustu izvlečne roke navzdol vijak omejevalnika globine rezanja (11) ne stika z omejevalnikom globine rezanja (10). NASTAVITEV DELOVNE MIZE ZA REZANJE POD KOTOM Obračajoča se roka omogoča rezanje materiala pod poljudnim kotom v območju od navpičnega položaja do 45° v levo ali desno. Ɣ Izvlecite svornik blokade glave (9), tako da se izvlečna roka počasi dvigne v zgornji položaj. Ɣ Sprostite vzvod blokade delovne mize (23). Ɣ Pritisnite in držite vzvod avtomatske nastavitve (22) in obrnite izvlečno roko v levo ali desno, dokler se na prikazovalniku kota na kotni skali delovne mize (20) ne pokaže želena vrednost. Ɣ Zablokirajte s privitjem vzvoda blokade delovne mize (23). Kotna skala delovne mize (20) ima vrsto označenih položajev, v katerih je mogoče prednastaviti položaj vrtilne izvlečne roke. To je mogoče storiti le, ko med obračanjem izvlečne roke vzvod avtomatske namestitve (22) ni v pritisnjenem položaju in ga je mogoče zablokirati v teh tovarniško priporočenih položajih. To so najbolj uporabljeni koti rezanja (15°, 22,5°, 30°, 45° v levo / desno). Nastavitev poljudnega kota je mogoče natančno nastaviti z uporabo kotne skale delovne mize (20) z oznako za vsako stopinjo. Kljub temu, da je skala dovolj natančna za večino del, se priporoča nastavitev kota s pomočjo kotomera ali drugega pribora za merjenje kotov. PREVERJANJE IN REGULIRANJE PRAVOKOTNE NASTAVITVE REZILNE PLOŠČE GLEDE NA DELOVNO MIZO Ɣ Sprostite vzvod blokade glave (14). Ɣ Glavo nastavite v položaj 0° (pravokotno glede na delovno mizo) in privijte vzvod blokade glave (14). Ɣ Sprostite vzvod blokade delovne mize (23), pritisnite in držite vzvod avtomatske namestitve (22). Ɣ Delovno mizo nastavite v položaj 0°, sprostite vzvod avtomatske namestitve in privijte vzvod blokade delovne mize (23). Ɣ Pritisnite vzvod zaslona rezilne plošče (5) in spustite glavo žage v skrajni spodnji položaj. Ɣ Preverite (s pomočjo pripomočka) pravokotnost nastavitve rezalne plošče glede na delovno mizo. Med opravljanjem meritev se je treba prepričati, da se merilni pripomoček ne dotika zoba rezilne plošče, saj je zaradi debeline prevleke iz volframovega karbida meritev lahko netočna. Če izmerjeni kot ne znaša 90°, je nujna regulacija, ki se opravi na naslednji način: Ɣ Sprostite varovalno matico in obračajte regulacijski vijak kota 0° (42) (slika E) v desno ali levo, da bi povečali ali zmanjšali kot nagiba rezilne plošče.102 Ɣ Po nastavitvi pravokotnega položaja rezilne plošče glede na delovno mizo je treba pustiti, da se glava vrne v gornji položaj. Ɣ Ob držanju regulacijskega vijaka na kotu 0° (42) privijte varovalno matico. Ɣ Glavo spustite navzdol in ponovno preverite, ali nastavljeni kot ustreza prikazu na kotni skali nagiba glave (34), po potrebi opravite regulacijo položaja prikazovalnika kota nagiba glave (35) (slika E). Podobno regulacijo je treba izvesti za kot 45° nagiba glave za zajeralno rezanje s pomočjo regulacijskega vijaka za kot 45° (43) (slika E). PREVERJANJE IN REGULIRANJE PRAVOKOTNE NASTAVITVE REZILNE PLOŠČE GLEDE NA OPORNO LETEV Ta postopek je treba opraviti vedno v primeru, ko je bila oporna letev demontirana ali zamenjana. To regulacijo je mogoče opraviti šele po pravokotni nastavitvi rezilne plošče glede na delovno mizo. Oporna letev služi kot omejevalnik za obdelovani material. Ɣ Sprostite vzvod blokade delovne mize (23), pritisnite in držite vzvod avtomatske namestitve (22) in nastavite delovno mizo v položaj 0°. Ɣ Spustite glavo žage v skrajni spodnji položaj. Ɣ K rezalni plošči priložite kotomer ali drug pripomoček za merjenje kotov. Ɣ Pripomoček za merjenje kotov primaknite k oporni letvi (15). Ɣ Izmera mora znašati 90°. V primeru potrebe po regulaciji je treba: Ɣ Sprostiti pritrdilne vijake oporne letve (15) na podlago. Ɣ Položaj oporne letve (15) nastavite tako, da je pravokotna na rezalno ploščo. Ɣ Privijte pritrdilne vijake oporne letve. NASTAVITEV IZVLEČNE RAME GLAVE ZA ZAJERALNO REZANJE Izvlečna roka je lahko nagnjena pod poljubnim kotom v območju 0° do 45° – za zajeralno rezanje (slika E). Ɣ Izvlecite svornik blokade glave (9) s čimer sprostite ramo stroja, da se rama počasi dvigne v zgornji položaj. Ɣ Sprostite vzvod blokade glave (14). Ɣ Nagnite izvlečno roko v levo pod želenim kotom, ki ga je mogoče odčitati na kotni skali nagiba glave (34) s pomočjo prikazovalnika kota nagiba glave (35) (slika E). Ɣ Privijte vzvod blokade glave (14). V primeru potrebe po nastavitvi obeh kotov (na obeh ravneh, navpični in vodoravni) za kombinirano rezanje, je treba najprej nastaviti kot zajeralnega rezanja.

PREVERJANJE DELOVANJA LASERJA

Laserska naprava oddaja laserski žarek, ki prikazuje črto na materialu, po kateri bo potekalo rezanje z rezilno ploščo. Ustrezna nastavitev linije padanja laserskega žarka je bila opravljena med procesom izdelave. Vendar pa je treba pri preciznih delih pred pričetkom del preveriti nastavitev. Ɣ Namestite baterijo v prostor za baterijo (36) (slika F) in poskrbite, da je ohranjena pravilna polarizacija. Ɣ Delovno mizo nastavite v položaj, pri katerem se prikazovalnik kota delovne mize (21) pokriva s točko 0° na kotni skali delovne mize (20), prikazovalnik kota nagiba glave (35) (slika E) pa se pokriva s točko 0° na kotni skali nagiba glave (34) (slika E). Ɣ Na delovno mizo (25) pritrdite ustrezen kos odpadnega materiala in opravite rezanje. Ɣ Spustite izvlečno roko stroja in pustite odpadni material pritrjen na delovni mizi žage. Ɣ Nastavite vklopno tipko laserja (37) v položaj vklopa „I” (označeno). Ɣ Oddajani svetlobni žarek se mora prilegati sledi reza. REGULACIJA LASERJA Pri nastavitvi vodilnega laserskega žarka ni dovoljeno gledati neposredno v žarek ali na njegovo odbitje z zrcalne površine. Lasersko napravo je treba ugasniti, če se laser ne uporablja.103 Če se laserski žarek ne prilega rezu, je treba po rezanju: Ɣ Laser (38) rahlo obrnite v levo ali desno (slika G) v ohišju laserskega modula (26), dokler ne dosežete vzporednega položaja snopa laserske svetlobe. Laserskega modula ni dovoljeno obračati na silo in več kot za nekaj stopinj. Ɣ V primeru potrebe po prečni regulaciji je treba sprostiti vijake laserskega modula (39) in premakniti laserski modul v levo ali desno, dokler ni dosežena vzporednost laserske linije z rezom po rezanju. Pri rezanju nastali prah lahko prekrije lasersko svetilko zato je treba od časa do časa očistiti lečo laserskega projektorja. ZAGON ŽAGE Pred pritiskom vklopne tipke se je treba prepričati, da je bila žaga pravilno zmontirana in nastavljena v skladu z nasveti, podanimi v pričujočih navodilih. Opisana žaga je izdelana za desničarje. Ɣ Pritisnite gumb za blokado vklopnega stikala (3). Ɣ Pritisnite vklopno stikalo (4). Ɣ Počakajte, da motor žage doseže polno vrtilno hitrost. Ɣ Pritisnite vzvod zaslona rezilne plošče (5). Ɣ Spustite ramo stroja k obdelovanemu materialu. Ɣ Sprostite pritisk na zasloni rezilne plošče (5). Ɣ Opravite rezanje. ZAUSTAVITEV ŽAGE Ɣ Sprostite pritisk na vklopni tipki (4) in počakajte, da se rezalna plošča popolnoma ustavi. Ɣ Dvignite roko žage, s čimer jo odmaknete od obdelovanega materiala. Trenutno iskrenje ščetk v notranjosti električnega motorja je normalno med zagonom in ustavljanjem žage. Rezilne plošče ni dovoljeno ustaviti z vršenjem bočnega pritiska nanjo.

Obdelovani material je treba tako pritrditi, da ne ovira uporabe žage. Pred vklopom žage je treba njeno glavo premakniti v spodnji položaj, da bi se prepričali, da imata glava žage in zaslon rezilne plošče polno svobodo gibanja. Prepričajte se, da zaslon rezilne plošče v svojem gibanju pride do skrajnega položaja. Pred začetkom rezanja se je treba prepričati, da sta gumb za blokado delovne mize (23) in vzvod blokade glave (14) trdno privita. Ɣ Žago priklopite na omrežje. Ɣ Prepričajte se, da je napajalni kabel stran od rezalne plošče in podstavka orodja. Ɣ Material namestite na delovno mizo in se prepričajte, da je trdno pritrjen, da se med rezanjem ne more premikati. Ɣ Glavo žage pomaknite v skrajni končni položaj in zablokirajte vodilo (13) z gumbom blokade vodila (12). Ɣ Odblokirajte glavo in zaslon rezalne plošče. Ɣ Pritisnite tipko blokade vklopnega stikala in z vklopnim stikalom poženite žago (počakajte, da rezalna plošča žage doseže svojo maksimalno vrtilno hitrost). Ɣ Počasi spuščajte glavo žage.

Pričnite z rezanjem, in sicer z vršenjem zmernega pritiska na glavo. Nezadostno privitje blokad lahko povzroči nepričakovano premikanje rezalne plošče na zgornji površini materiala, kar lahko povzroči nevaren udarec materiala v operaterja. REZANJE Z DRSENJEM IZVLEČNE ROKE (GLAVE) ŽAGE Drsenje roke žage omogoča gibanje rezalne plošče naprej in nazaj, kar omogoča rezanje širših kosov materiala. Ɣ Nastavite roko stroja v zgornji položaj. Ɣ Sprostite ročko blokade vodila (12). Ɣ Pred priklopom žage potegnite roko stroja k sebi, držite jo v zgornjem položaju.104 Ɣ Pritisnite tipko blokade vklopnega stikala (3) in zaženite žago. Ɣ Spustite roko in počakajte, da rezalna plošča doseže svojo maksimalno hitrost. Ɣ Spustite zaslon rezalne plošče. Ɣ Znižajte roko stroja in začnite z rezanjem. Ɣ Med rezanjem pomaknite roko stroja nazaj (od sebe). Ɣ Po prerezu materiala sprostite pritisk na vklopnem stikalu in počakajte, da se rezalna plošča ustavi, preden dvignete roko stroja v zgornji položaj. Nikoli ni dovoljeno opravljati rezanja s pomikanjem glave žage k sebi. Rezalna plošča se lahko nepričakovano povzpne na obdelovani material, kar lahko povzroči pojav odbitja.

VZDRŽEVANJE IN HRAMBA

Pred vsakršnimi opravili v zvezi z namestitvijo, regulacijo, popravilom ali oskrbo je treba odstraniti vtič napajalnega kabla iz omrežne vtičnice. ČIŠČENJE Ɣ Po zaključku dela je treba skrbno odstraniti vse kose materiala, okruščke in prah z vložka na delovni mizi in območja okrog rezalne plošče in njenega zaslona. Ɣ Prepričajte se, da so prezračevalne reže na ohišju motorja prepustne in da v njih ni okruščkov ali prahu. Ɣ Očistite vodilo in ga prekrijte s tenko plastjo trajnega maziva. Ɣ Skrbite, da bodo vsi ročaji in ročke v čistem stanju. Ɣ S čopičem očistite lečo laserskega projektorja.

MENJAVA REZILNE PLOŠČE

Ɣ Pritisnite vzvod zaslona rezilne plošče (5). Ɣ Dvignite zaščito rezilne plošče (7) in odvijte vijak pritrditve osrednje plošče (40) (slika H). Ɣ Odmaknite centralno ploščo (41) v levo tako, da omogočite dostop do pritrdilnega vijaka rezalne plošče. Ɣ Pritisnite tipko blokade vretena (6) in obračajte rezilno ploščo, dokler se ne zablokira. Ɣ S specialnim ključem (priloženim) sprostite in odvijte pritrdilni vijak rezilne plošče. Ɣ Snemite zunanjo matico in snemite rezilno ploščo (pazite na redukcijski obroč, če odstopa). Ɣ Odstranite vso umazanijo z vretena in pritrdilnih podložk rezalne plošče. Ɣ Namestite novo rezilno ploščo in opravite opisane dejavnosti v obratnem vrstnem redu. Ɣ Po zaključku se je treba prepričati, da so odstranjeni vsi ključi in regulacijska orodja in da so vsi vijaki, gumbi in matice trdno priviti. Varovalni vijak rezalne plošče ima levi navoj. Pri držanju rezilne plošče je treba biti še posebej previden. Uporabljati je treba zaščitne rokavice, da se zaščitijo roke pred stikom z ostrimi zobmi rezalne plošče.

Izrabljene (krajše od 5 mm), zažgane ali počene oglene ščetke motorja je treba takoj zamenjati. Vedno je treba hkrati opraviti menjavo obeh ščetk. Ɣ Odvijte pokrov oglenih ščetk (8). Ɣ Izvlecite izrabljene ščetke. Ɣ S komprimiranim zrakom odstranite morebitni ogleni prah. Ɣ Vložite nove oglene ščetke (ščetke se morajo prosto pomakniti do držal ščetk). Ɣ Namestite pokrov oglenih ščetk (8).105 Po menjavi oglenih ščetk je treba zagnati električno orodje brez obremenitve in malo počakati 1-2 min., da se oglene ščetke prilagodijo na komutator motorja. Postopek menjave oglenih ščetk je treba zaupati izključno kvalicirani osebi, ki uporablja originalne dele. Vse napake mora odpraviti pooblaščeni servis proizvajalca.

Območje kotnega rezanja ± 45° Območje zajeralnega rezanja 0° ÷ 45° Zunanji premer rezilne plošče 254mm Premer odprtine rezalne plošče 30mm Mere rezanega materiala pod kotom / zajeralno 0° x 0° 90 x 280mm 45° x 0° 90 x 200mm 45° x 45° 50 x 200mm 0° x 45° 50 x 280mm Dolžina meča 195mm Razred laserja 2 Moč laserja < 1mW Valovna dolžina laserja λ = 650nm Razred zaščite II Teža 16 kg Leto izdelave 2019

VAROVANJE OKOLJA Električno napajanih izdelkov ni dovoljeno mešati z gospodinjskimi odpadki, ampak jih morajo odstraniti ustrezne službe. Podatki o službah za odstranitev odpadkov so na voljo pri prodajalcu ali lokalnih oblasteh. Izrabljeno električno in elektronsko orodje vsebuje okolju škodljive snovi. Orodje, ki ni oddano v reciklažo, predstavlja potencialno nevarnost za okolje in zdravje ljudi.

• Pridržana pravica do sprememb. „Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa s sedežem v Varšavi, ul. Pograniczna 2/4 (v nadaljevanju „ Grupa Topex“), sporoča, da so vse avtorske pravice v zvezi z vsebino teh navodil (v nadaljevanju „Navodila“) med drugim v zvezi z besedili, shemami, risbami, kakor tudi sestavo, izključna last Grupa Topex in so predmet zakonske zaščite v skladu z zakonom z dne 4. februarja 1994 o avtorskih pravicah in intelektualni lastnini (Ur. l. 2006 št. 90/631 s kasnejšimi spremembami). Kopiranje, obdelava, objava in spreminjanje Navodil v komercialne namene, kot tudi njihovih posameznih elementov, je brez pisne odobritve Grupa Topex strogo prepovedano in lahko privede do civilne in kazenske odgovornosti.106
