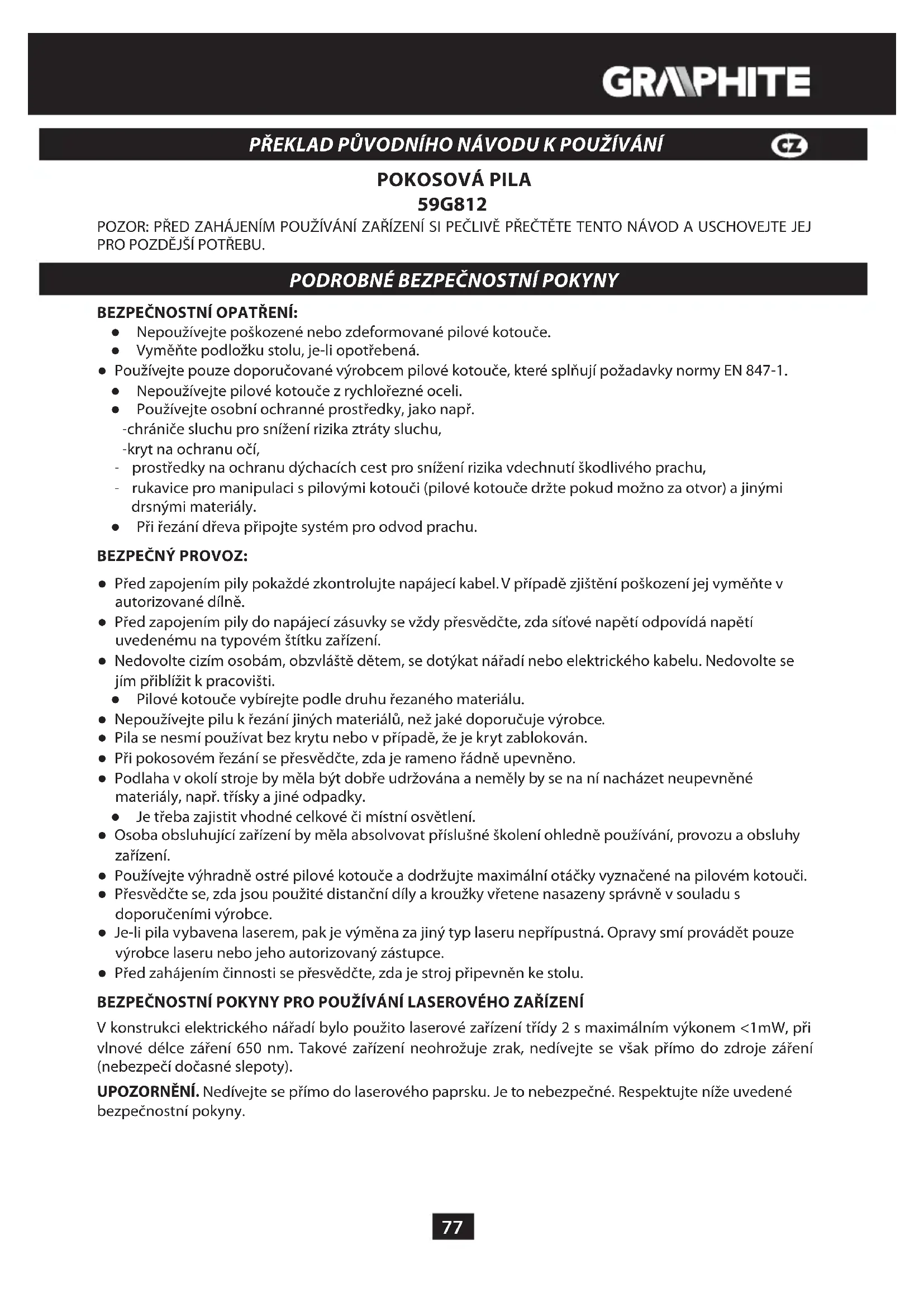

NÁVOD K OBSLUZE 59G812 Graphite
BEZPEČNOSTNÍ OPATŘENÍ: Ɣ Nepoužívejte poškozené nebo zdeformované pilové kotouče. Ɣ Vyměňte podložku stolu, je-li opotřebená. Ɣ Používejte pouze doporučované výrobcem pilové kotouče, které splňují požadavky normy EN 847-1. Ɣ Nepoužívejte pilové kotouče z rychlořezné oceli. Ɣ Používejte osobní ochranné prostředky, jako např. - chrániče sluchu pro snížení rizika ztráty sluchu, - kryt na ochranu očí, - prostředky na ochranu dýchacích cest pro snížení rizika vdechnutí škodlivého prachu, - rukavice pro manipulaci s pilovými kotouči (pilové kotouče držte pokud možno za otvor) a jinými drsnými materiály. Ɣ Při řezání dřeva připojte systém pro odvod prachu. BEZPEČNÝ PROVOZ: Ɣ Před zapojením pily pokaždé zkontrolujte napájecí kabel. V případě zjištění poškození jej vyměňte v autorizované dílně. Ɣ Před zapojením pily do napájecí zásuvky se vždy přesvědčte, zda síťové napětí odpovídá napětí uvedenému na typovém štítku zařízení. Ɣ Nedovolte cizím osobám, obzvláště dětem, se dotýkat nářadí nebo elektrického kabelu. Nedovolte se jím přiblížit k pracovišti. Ɣ Pilové kotouče vybírejte podle druhu řezaného materiálu. Ɣ Nepoužívejte pilu k řezání jiných materiálů, než jaké doporučuje výrobce. Ɣ Pila se nesmí používat bez krytu nebo v případě, že je kryt zablokován. Ɣ Při pokosovém řezání se přesvědčte, zda je rameno řádně upevněno. Ɣ Podlaha v okolí stroje by měla být dobře udržována a neměly by se na ní nacházet neupevněné materiály, např. třísky a jiné odpadky. Ɣ Je třeba zajistit vhodné celkové či místní osvětlení. Ɣ Osoba obsluhující zařízení by měla absolvovat příslušné školení ohledně používání, provozu a obsluhy zařízení. Ɣ Používejte výhradně ostré pilové kotouče a dodržujte maximální otáčky vyznačené na pilovém kotouči. Ɣ Přesvědčte se, zda jsou použité distanční díly a kroužky vřetene nasazeny správně v souladu s doporučeními výrobce. Ɣ Je-li pila vybavena laserem, pak je výměna za jiný typ laseru nepřípustná. Opravy smí provádět pouze výrobce laseru nebo jeho autorizovaný zástupce. Ɣ Před zahájením činnosti se přesvědčte, zda je stroj připevněn ke stolu. BEZPEČNOSTNÍ POKYNY PRO POUŽÍVÁNÍ LASEROVÉHO ZAŘÍZENÍ V konstrukci elektrického nářadí bylo použito laserové zařízení třídy 2 s maximálním výkonem <1mW, při vlnové délce záření 650 nm. Takové zařízení neohrožuje zrak, nedívejte se však přímo do zdroje záření (nebezpečí dočasné slepoty). UPOZORNĚNÍ. Nedívejte se přímo do laserového paprsku. Je to nebezpečné. Respektujte níže uvedené bezpečnostní pokyny.78 Ɣ Používejte laserové zařízení v souladu s doporučeními výrobce. Ɣ Nikdy úmyslně nebo neúmyslně nezaměřujte laserový paprsek na lidi, zvířata nebo jiné objekty, než je obráběný materiál. Ɣ Zabraňte náhodnému zaměření laserového paprsku do očí nepovolaných osob a zvířat po dobu delší než 0,25 s, např. při vedení paprsku prostřednictvím zrcátek. Ɣ Vždy je nutné se přesvědčit, zda je laserové světlo zaměřené na materiál, který nemá reexní povrch. Lesklý ocelový plech neumožňuje použití laserového paprsku, protože by tak mohlo dojít k nebezpečnému odražení paprsku směrem k osobě obsluhující nářadí, třetím osobám a zvířatům. Ɣ Nevyměňujte laserovou jednotku za zařízení jiného typu. Veškeré opravy musí provádět výrobce nebo autorizovaná osoba.
Vlnová délka: 650 nm; Výkon: < 1 mW EN 60825-1:2014 POZOR: Zařízení slouží k práci v uzavřených prostorách. I přes použití konstrukce z podstaty věci bezpečné, používání zajišťujících prostředků a dodatečných ochranných prostředků, vždy existuje reziduální riziko poranění během práce. Vysvětlivky k použitým piktogramům
1. Přečtěte si tento návod k obsluze a respektujte uvedená v něm upozornění a bezpečnostní pokyny!
2. Používejte osobní ochranné prostředky (uzavřené ochranné brýle, chrániče sluchu).
3. Před zahájením údržby či oprav odpojte napájecí kabel.
4. Zabraňte přístupu dětí k zařízení
5. Chraňte před deštěm
6. Třída ochrany II.
V případě nastavení, která se liší od nastavení uvedených v tomto návodu, hrozí nebezpečí způsobené laserovým zářením!
KONSTRUKCE A POUŽITÍ
Pokosová pila je zařízení vybavené podstavcem s možností změny uhlu k ní připevněné pilové hlavy. Navíc se může hlava pokosové pily, v závislosti na konstrukci, naklánět pod uhlem a také se vysouvat pro zvýšení funkčnosti a délky řezání. Pokosová pila je určena k řezání kusů dřeva odpovídajících velikosti zařízení. Nesmí se používat k řezání palivového dříví. Pilu je nutno používat výhradně v souladu s jejím určením. Použití pily k jiným než uvedeným účelům je chápáno jako použití v rozporu s určením. Používejte pilu pouze s vhodnými pilovými kotouči, se zuby s destičkami ze slinutého karbidu. Pokosová pila je zařízení pro použití při dílenských konstrukčních a tesařských pracích. Zařízení je nutné používat v souladu s jeho určením!79
POPIS STRAN S VYOBRAZENÍMI
Níže uvedené číslování se vztahuje k prvkům zařízení znázorněným na vyobrazeních v tomto návodu.
1. Přenášecí rukojeť 23. Otočný knoík pro blokování pracovního stolu
2. Úchyt rukojeti 24. Podložka stolu
3. Tlačítko pro blokování zapínače 25. Pracovní stůl
4. Zapínač 26. Laserový modul
5. Páčka krytu pilového kotouče 27. Pevný kryt
6. Tlačítko pro blokování vřetene 28. Hrdlo pro odvádění prachu
7. Kryt pilového kotouče 29. Sáček na prach
8. Kryt uhlíkového kartáče 30. Otočný knoík upevňující vertikální upínku
9. Svorník pro blokování hlavy 31. Rameno vertikální upínky
10. Omezovač hloubky řezání 32. Otočný knoík pro blokování ramene vertikální upínky
11. Šroub omezovače hloubky řezání 33. Otočný knoík pro uchycení materiálu
12. Otočný knoík pro blokování vedení 34. Úhlová stupnice sklonu hlavy
13. Vedení 35. Indikátor úhlu sklonu hlavy
14. Páčka pro blokování hlavy 36. Zásobník na baterie
15. Dorazová lišta 37. Tlačítko zapínače laseru
16. Nástavec stolu 38. Laser
17. Koncový doraz 39. Šrouby upevňující laserový modul
18. Otočný knoík nástavce stolu 40. Šroub upevnění středové desky
19. Montážní otvor 41. Středová deska
20. Úhlová stupnice pracovního stolu 42. Regulační šroub úhlu 0
21. Indikátor úhlu pracovního stolu 43. Regulační šroub úhlu 45
22. Páčka automatického nastavování
- Skutečný výrobek se může lišit od vyobrazení. POPIS POUŽITÝCH GRAFICKÝCH OZNAČENÍ POZOR UPOZORNĚNÍ MONTÁŽ / NASTAVENÍ INFORMACE
2. Speciální klíč - 1 ks
3. Vertikální upínka - 1 ks
Před zahájením jakýchkoliv činností spojených s montáží či seřizováním pokosové pily se pře- svědčte, zda byla odpojena od napájecí sítě.
PŘENÁŠENÍ POKOSOVÉ PILY
Ɣ Při přenášení pily se přesvědčte, zda byla hlava zajištěna v nejnižší poloze. Ɣ Zkontrolujte, zda jsou otočný knoík pro blokování pracovního stolu, páčka pro blokování hlavy a jiné zajišťovací prvky pevně utažené.80 MONTÁŽ POKOSOVÉ PILY NA DÍLENSKÝ STŮL Pro bezpečný provoz a snížení rizika nechtěného přemístění zařízení během provozu se doporučuje přimontování pily k pracovnímu stolu nebo ke stojanu pomocí k tomu určených montážních otvorů (19) nacházejících se v podstavci pily. Montážní otvory umožňují použití šroubů o průměru 8 mm s šestihrannou hlavou nebo zámkových šroubů. Během montáže pily k desce dílenského stolu se přesvědčte, zda: Ɣ Je povrch desky dílenského stolu rovný a čistý. Ɣ Jsou šrouby utažené stejně a ne příliš silně (upevňovací šrouby musí být utažené tak, aby nedocházelo k pnutí nebo deformaci podstavce). V případě nadměrného pnutí hrozí nebezpečí prasknutí podstavce.
Aby nedocházelo ke hromadění prachu a byla zajištěna maximální účinnost při práci, připojte pilu k průmyslovému vysavači pomocí hrdla pro odvádění prachu (28). Alternativně může být prach shromažďován v sáčku na prach (je součástí dodávky), který se připevňuje k hrdlu pro odvádění prachu. Montáž se provádí nasazením sáčku na prach (29) na hrdlo pro odvádění prachu (28) (obr. A). Chcete-li vyprázdnit sáček, sejměte jej z hrdla pro odvádění prachu a rozepněte zip sáčku pro úplné vysypání jeho obsahu. Pro optimální odvádění prachu je třeba sáček na prach vyprazdňovat při 2/3 naplnění. MANIPULACE S VÝSUVNÝM RAMENEM (HLAVOU) Výsuvné rameno má dvě polohy - horní a dolní. Pro uvolnění výsuvného ramene ze zablokované dolní polohy postupujte následovně: Ɣ Přitlačte na výsuvné rameno a držte je stlačené dolů. Ɣ Odtáhněte svorník pro blokování hlavy (9). Ɣ Podpírejte výsuvné rameno podle toho, jak se zvedá do své horní polohy. Pro zablokování výsuvného ramene v dolní poloze postupujte následovně: Ɣ Stiskněte a přidržte páčku krytu kotouče (5). Ɣ Tlačte výsuvné rameno dolů, dokud se neocitne v dolní poloze. Ɣ Zablokujte výsuvné rameno v této poloze zasunutím trnu svorníku pro blokování hlavy (9).
Vertikální upínku (obr. B) lze přimontovat k podstavci pily po obou stranách pracovního stolu a lze ji zcela přizpůsobit velikosti řezaného materiálu. Pila se nesmí používat bez vertikální upínky. Ɣ Uvolněte otočný knoík upevňující vertikální upínku (30) k podstavci na straně, na které bude se montovat vertikální upínka. Ɣ Namontujte vertikální upínku zasunutím do otvoru v podstavci pily a utáhněte otočný knoík upevňující vertikální upínku (30) k podstavci pily. Ɣ Po přizpůsobení polohy ramene vertikální upínky (31) k obráběnému materiálu dotáhnete otočný knoík pro blokování ramene vertikální upínky (32) a otočný knoík upevnění materiálu (33). Ɣ Zkontrolujte, zda je materiál pevně namontován. PROVOZ / NASTAVENÍ Před zahájením jakýchkoliv činností spojených se seřizováním pily se přesvědčte, zda byla odpojena od napájecí sítě. Pro bezpečný, přesný a efektivní provoz pily je třeba kompletně provádět veškeré seřizovací úkony. Po dokončení seřizování a nastavování se přesvědčte, zda byly odstraněny všechny klíče. Zkontrolujte, zda jsou všechny závitové spoje řádně utažené. Při provádění seřizování zkontrolujte, zda všechny vnější součásti správně fungují a zda jsou v dobrém stavu. Opotřebené či poškozené součásti musí být vyměněny kvalikovaným personálem před zahájením používání pily.81
Síťové napětí musí odpovídat hodnotě napětí uvedené na typovém štítku pily. Pilu zapínejte pouze v případě, že není pilový kotouč v dosahu obráběného materiálu. Pokosová pila je vybavena tlačítkem pro blokování zapínače (3), který ji zabezpečuje proti náhodnému spuštění. Zapínání Ɣ Stiskněte tlačítko pro blokování zapínače (3). Ɣ Stiskněte a přidržte tlačítko zapínače (4). Vypínání Ɣ Uvolněte stisk tlačítka zapínače (4).
OBSLUHA NÁSTAVCŮ STOLU
Ɣ Nástavce stolu (16) se nacházejí na obou stranách podstavce pily. Ɣ Odblokujte otočné knoíky pro blokování nástavce stolu (18) (obr. C). Ɣ Seřiďte délku nástavců stolu. Ɣ Upevněte je pomocí otočných knoíků pro blokování nástavce stolu (18). Ɣ V případě potřeby využijte sklápěcí konečné dorazy (17) usnadňující řezání na míru.
OBSLUHA OMEZOVAČE HLOUBKY ŘEZÁNÍ
Omezovač hloubky řezání je možné použit pouze v případě, nastane-li nutnost zhotovit drážku v materiálu. Toto probíhá povrchovým zářezem obráběného materiálu, když kotouč nepracuje plnou možnou hloubkou. Ɣ Zablokujte páčku pro blokování hlavy (14). Ɣ Povolte otočný knoík pro blokování vedení (12) a posuňte hlavu dozadu. Ɣ Utáhněte otočný knoík pro blokování vedení (12). Ɣ Otočte omezovač hloubky řezání (10) do provozního nastavení s omezenou hloubkou řezání (obr. D). Ɣ Spusťte výsuvné rameno dolů a držte je v dolní poloze opřené o omezovač hloubky řezání. Ɣ Otáčejte (doprava nebo doleva) šroub omezovače hloubky řezání (11) (obr. D) pro dosažení požadovaného vnoření pilového kotouče. Ɣ Povolte otočný knoík pro blokování vedení (12). Ɣ Proveďte plánované řezy na zadanou hloubku. Ɣ Pro návrat k řezání plnou hloubkou otočte omezovač hloubky řezání (10) do polohy, ve které po spuštění výsuvného ramene dolu se šroub omezovače hloubky řezání (11 ) nedotýká omezovače hloubky řezání (10). NASTAVENÍ PRACOVNÍHO STOLU PRO ŘEZÁNÍ POD ÚHLEM Otočné výsuvné rameno umožňuje řezání materiálu pod libovolným úhlem od kolmé polohy do 45° doleva nebo doprava. Ɣ Odtáhněte svorník pro blokování hlavy (9) tak, aby se výsuvné rameno pomalu přemístilo do horní polohy. Ɣ Povolte otočný knoík pro blokování pracovního stolu (23). Ɣ Stlačte a přidržte páčku automatického nastavování (22) a pro dosažení indikace požadované hodnoty úhlu na úhlové stupnici pracovního stolu (20) otočte výsuvné rameno doleva nebo doprava. Ɣ Utáhněte otočný knoík pro blokování pracovního stolu (23). Úhlová stupnice pracovního stolu (20) má řadu označených poloh, ve kterých dochází k automatickému nastavení otočného výsuvného ramene. Toto může nastat pouze tehdy, když během otočení výsuvného ramen není páčka automatického nastavování (22) přidržována ve stlačené poloze a může se zablokovat v těchto výrobně vytypovaných polohách. Jedná se o nejčastěji používané úhly řezu (15°, 22,5°, 30°, 45° doleva / doprava). Je možné přesné nastavení libovolného úhlu pomocí úhlové stupnice pracovního stolu (20) s dělením po jednom stupni. Ačkoliv je stupnice dostatečně přesná pro většinu prováděných činností, doporučuje se zkontrolovat úhel řezu úhloměrem nebo jiným přístrojem pro měření úhlů.82 KONTROLA A SEŘÍZENÍ KOLMÉHO NASTAVENÍ PILOVÉHO KOTOUČE VŮČI PRACOVNÍMU STOLU. Ɣ Povolte páčku pro blokování hlavy (14). Ɣ Nastavte hlavu do polohy 0° (kolmo k pracovnímu stolu) a utáhněte páčku pro blokování hlavy (14). Ɣ Povolte otočný knoík pro blokování pracovního stolu] (23), stiskněte a přidržte páčku automatického nastavování (22). Ɣ Nastavte pracovní stůl do polohy 0°, povolte páčku automatického nastavování a utáhněte otočný knoík pro blokování pracovního stolu (23). Ɣ Stiskněte páčku krytu pilového kotouče (5) a spusťte hlavu pily úplně dolů. Ɣ Zkontrolujte (pomocí měřicího přístroje) kolmost nastavení pilového kotouče vůči pracovnímu stolu. Během měření se měřicí přístroj nesmí dotýkat zubu pilového kotouče, protože vzhledem k tloušťce destičky ze slinutého karbidu může dojít ke zkreslení výsledků měření. Pokud naměřený úhel nečiní 90°, pak je nutné jej seřídit následujícím způsobem: Ɣ Povolte pojistnou matici a otáčejte regulačním šroubem uhlu 0° (42) (obr. E) doprava nebo doleva pro zvětšení či zmenšení úhlu naklonění pilového kotouče. Ɣ Po nastavení kolmé polohy pilového kotouče k pracovnímu stolu vraťte hlavu do horní polohy. Ɣ Přidržujte regulační šroub úhlu 0° (42) a utáhněte pojistnou matici. Ɣ Spusťte hlavu dolů a znovu zkontrolujte, zda nastavený úhel odpovídá indikaci na úhlové stupnici naklonění hlavy (34), a v případě potřeby seřiďte umístění indikátoru úhlu naklonění hlavy (35) (obr. E). Podobným způsobem seřiďte úhel 45° naklonění hlavy pro pokosové řezání pomocí regulačního šroubu úhlu 45° (43) (obr. E). KONTROLA A SEŘÍZENÍ KOLMÉHO NASTAVENÍ PILOVÉHO KOTOUČE VŮČI DORAZOVÉ LIŠTĚ Tuto činnost je třeba provést po každé demontáži či výměně dorazové lišty. Toto seřízení se smí provádět až po kolmém nastavení pilového kotouče vůči pracovnímu stolu. Dorazová lišta slouží jako koncový doraz pro řezaný materiál. Ɣ Povolte otočný knoík pro blokování pracovního stolu (23), stlačte a přidržte páčku automatického nastavování (22) a nastavte pracovní stůl do polohy 0°. Ɣ Spusťte hlavu pily úplně dolů. Ɣ Přiložte k pilovému kotouči úhloměr nebo jiný přístroj pro měření úhlů. Ɣ Přisuňte přístroj pro měření úhlů k dorazové liště (15). Ɣ Výsledek měření by měl činit 90°. Je-li nutné seřízení, pak proveďte následující činnosti: Ɣ Povolte šrouby, kterými je dorazová lišta (15) připevněna k podstavci.
Seřiďte polohu dorazové lišty (15) tak, aby byla kolmo k pilovému kotouči. Ɣ Utáhněte upevňovací šrouby dorazové lišty. NASTAVENÍ VÝSUVNÉHO RAMENE HLAVY PRO POKOSOVÉ ŘEZÁNÍ Výsuvné rameno lze naklonit pod libovolným úhlem v rozsahu od 0° do 45° – pro pokosové řezání (obr. E). Ɣ Pro uvolnění výsuvného ramene odtáhněte svorník pro blokování hlavy (9) tak, aby se výsuvné rameno pomalu přemístilo do horní polohy. Ɣ Povolte páčku pro blokování hlavy (14). Ɣ Nakloňte výsuvné rameno doleva pod požadovaným úhlem, který lze přečíst na úhlové stupnici naklonění hlavy (34) pomocí indikátoru úhlu naklonění hlavy (35) (obr. E). Ɣ Utáhněte páčku pro blokování hlavy (14). Pokud je nutné seřízení obou úhlů (v obou rovinách, horizontální i vertikální) pro kombinované řezání, pak je vždy nejprve třeba nastavit úhel pro pokosové řezání.
KONTROLA FUNGOVÁNÍ LASERU
Laserová jednotka emituje laserový paprsek zobrazující čáru na materiálu, který bude řezán pilovým kotoučem. Správné nastavení dráhy dopadu laserového paprsku bylo seřízeno během výroby. Při přesných pracích je však nutná kontrola nastavení před zahájením řezání.83 Ɣ Umístěte baterie do zásobníku na baterie (36) (obr. F) a přesvědčte se, zda byla dodržena správná polarita. Ɣ Nastavte pracovní stůl do polohy, ve které se indikátor úhlu pracovního stolu (21) kryje s bodem 0° na úhlové stupnici pracovního stolu (20) a indikátor uhlu naklonění hlavy (35) (obr. E) kryje s bodem 0° na úhlové stupnici naklonění hlavy (34) (obr. E). Ɣ Připevněte k pracovnímu stolu (25) vhodný kus přebytečného materiálu a proveďte řezání. Ɣ Uvolněte výsuvné rameno a nechte materiál připevněný k pracovnímu stolu pily. Ɣ Přepněte tlačítko zapínače laseru (37) do polohy zapnuto „I” (vyznačeno). Ɣ Promítaný paprsek by měl být souběžný s provedeným řezem.
Při nastavování vodicího laserového paprsku se nedívejte přímo do paprsku nebo jeho odrazu od zrcadlového povrchu. Laserovou jednotku je třeba vypnout, pokud laser nepoužíváte. Není-li laserový paprsek souběžný s řezem, pak proveďte následující kroky: Ɣ Jemně otočte laser doleva nebo doprava (38) (obr. G) v krytu laserového modulu (26), dokud nedosáhnete souběžné polohy laserového paprsku. Neotáčejte laserový modul silou a o více než několik stupňů. Ɣ Pokud je nutné příčné seřízení, povolte šrouby upevňující laserový modul (39) a přesuňte laserový modul doleva nebo doprava, dokud nebude laserová čára souběžná s řezem. Prach vznikající při řezání může ztlumit laserový paprsek, proto je také nutno v určitém intervalu čistit čočku laserového projektoru.
Před stisknutím tlačítka zapínače se přesvědčte, zda byla pila správně smontována a seřízena v souladu s pokyny uvedenými v tomto návodu. Popisovaná pila byla navržena pro praváky. Ɣ Stiskněte tlačítko pro blokování zapínače (3). Ɣ Stiskněte tlačítko zapínače (4). Ɣ Vyčkejte, až motor pily dosáhne plných otáček. Ɣ Stiskněte páčku krytu pilového kotouče (5). Ɣ Spusťte výsuvné rameno dolů k obráběnému materiálu. Ɣ Uvolněte stisk páčky krytu pilového kotouče (5). Ɣ Proveďte řezání. ZASTAVENÍ PILY
Uvolněte stisk tlačítka zapínače (4) a vyčkejte, až se pilový kotouč úplně zastaví. Ɣ Odsuňte výsuvné rameno pily od řezaného materiálu a nadzvedněte je. Krátkodobé jiskření kartáčů v elektrickém motoru během spouštění a zastavování pily je normálním jevem. Je zakázáno zastavovat pilový kotouč zatlačením z boku.
Řezaný materiál musí být uchycen tak, aby to nepřekáželo při obsluze pily. Před zapnutím pily přemístěte její hlavu do dolní polohy, abyste se přesvědčili, zda se mohou hlava pily a kryt pilového kotouče volně pohybovat. Zkontrolujte, zda se kryt pilového kotouče pohybuje až do krajní polohy. Před zahájením řezání se přesvědčte, zda jsou otočný knoík pro blokování pracovního stolu (23) a páčka pro blokování hlavy (14) pily pevně utažené. Ɣ Zapojte pilu do sítě. Ɣ Zkontrolujte, zda se napájecí kabel nemůže dostat do kontaktu s pilovým kotoučem a podstavcem zařízení. Ɣ Umístěte materiál na pracovním stole a přesvědčte se, zda je dobře uchycen, aby se během řezání nemohl pohybovat. Ɣ Přemístěte hlavu pily úplně dozadu a zablokujte vedení (13) otočným knoíkem pro blokování vedení (12). Ɣ Odblokujte hlavu a kryt pilového kotouče.84 Ɣ Stiskněte tlačítko pro blokování zapínače a spusťte pilu zapínačem (vyčkejte, až pilový kotouč dosáhne maximálních otáček). Ɣ Pomalu spusťte hlavu pily dolů. Ɣ Začněte řezat s mírným přítlakem na hlavu. Nedostatečné utažení otočných blokovacích knoíků může vést k nečekanému přemístění pilového kotouče na horní povrch materiálu, přičemž hrozí poranění operátora při zasažení kouskem materiálu. ŘEZÁNÍ S POSUVEM VÝSUVNÉHO RAMENE (HLAVY) PILY Posuv výsuvného ramene pily umožňuje pohyb pilového kotouče dopředu a dozadu, díky němuž lze řezat širší kusy materiálu. Ɣ Nastavte výsuvné rameno do horní polohy. Ɣ Povolte otočný knoík pro blokování vedení (12). Ɣ Před zapnutím pily držte výsuvné rameno v horní poloze a potáhněte je směrem k sobě. Ɣ Stiskněte tlačítko pro blokování zapínače (3) a spusťte pilu. Ɣ Uvolněte výsuvné rameno a vyčkejte, až pilový kotouč dosáhne maximálních otáček. Ɣ Uvolněte kryt pilového kotouče. Ɣ Spusťte výsuvné rameno dolů a začněte řezat. Ɣ Během řezání posouvejte výsuvné rameno směrem dozadu (od sebe). Ɣ Po přeřezání materiálu uvolněte stisk tlačítka zapínače a před zvednutím výsuvného ramene do horní polohy vyčkejte, až se pilový kotouč zastaví. Nikdy neprovádějte řezání přemísťováním hlavy pily směrem k sobě. Pilový kotouč by se mohl nečekaně nadzvednout nad řezaným materiálem, přičemž může dojít k poranění operátora v důsledku nebezpečného zpětného odrazu.
Před zahájením jakýchkoliv činností spojených s instalací, seřizováním, opravami nebo údržbou je nutné vytáhnout zástrčku napájecího kabelu ze síťové zásuvky.
Ɣ Po dokončení činnosti pečlivě odstraňte veškeré zbytky materiálu, třísky a prach z podložky pracovního stolu a okolí pilového kotouče a jeho krytu. Ɣ Zkontrolujte, zda jsou ventilační štěrbiny v krytu motoru průchodné a zda v nich nejsou třísky nebo prach. Ɣ Očistěte vedení a pokryjte je tenkou vrstvou pevného maziva. Ɣ Udržujte v čistotě všechny rukojeti a otočné knoíky. Ɣ Štětečkem očistěte čočku laserového projektoru. VÝMĚNA PILOVÉHO KOTOUČE Ɣ Stiskněte páčku krytu pilového kotouče (5). Ɣ Nadzvedněte kryt pilového kotouče (7) a vyšroubujte šroub pro upevnění středové desky (40) (obr. H). Ɣ Odsuňte středovou desku (41) doleva tak, aby byl volný přístup k upevňovacímu šroubu pilového kotouče. Ɣ Stiskněte tlačítko pro blokování vřetene (6) a otáčejte pilovým kotoučem, dokud se nezablokuje. Ɣ Pomocí speciálního klíče (je součástí dodávky) povolte a vyšroubujte upevňovací šroub pilového kotouče. Ɣ Sejměte vnější podložku a vyjměte pilový kotouč (věnujte pozornost redukčnímu kroužku, vyskytuje-li se). Ɣ Odstraňte veškeré nečistoty z vřetene a upevňovacích podložek pilového kotouče. Ɣ Připevněte nový pilový kotouč. Postupujte při tom v opačném pořadí. Ɣ Po dokončení výměny se přesvědčte, zda byly odstraněny veškeré klíče a seřizovací nářadí a zda jsou všechny šrouby, otočné knoíky a vruty pevně utažené.85 Šroub, kterým je zajištěn pilový kotouč, má levý závit. Při chytání pilového kotouče zachovávejte mimořádnou opatrnost. Používejte ochranné rukavice, abyste zabránili kontaktu rukou s ostrými zuby pilového kotouče. VÝMĚNA BATERIÍ V LASEROVÉM MODULU Laserový modul je napájen dvěma bateriemi 1,5 V typu AAA. Ɣ Otevřete kryt zásobníku na baterie (36) (obr. F). Ɣ Vyjměte spotřebované baterie. Ɣ Vložte nové baterie. Dbejte při tom na to, aby byla dodržena správná polarita. Ɣ Namontujte kryt zásobníku na baterie. VÝMĚNA UHLÍKOVÝCH KARTÁČŮ Opotřebované (kratší než 5 mm), spálené nebo prasklé uhlíkové kartáče motoru je třeba neprodleně vyměnit. Vždy je třeba vyměnit současně oba kartáče. Ɣ Odšroubujte kryty uhlíkových kartáčů (8). Ɣ Vyjměte opotřebované kartáče. Ɣ Odstraňte případný uhlíkový prach pomocí stlačeného vzduchu. Ɣ Vložte nové uhlíkové kartáče (kartáče by měly jít volně zasunout do držáků kartáčů). Ɣ Namontujte kryty uhlíkových kartáčů (8). Po provedení výměny uhlíkových kartáčů spusťte elektrické nářadí bez zatížení a vyčkejte 1–2 minuty, až se uhlíkové kartáče přizpůsobí komutátoru motoru. Uhlíkové kartáče smí vyměňovat pouze kvalikovaná osoba za použití originálních dílů. Veškeré závady je nutné nechat odstranit v autorizovaném servisu výrobce. TECHNICKÉ PARAMETRY JMENOVITÉ ÚDAJE Pokosová pila Parametr Hodnota Napájecí napětí 230V~ Napájecí kmitočet 50Hz Jmenovitý výkon 1800W Otáčky vřetene bez zatížení 4800min
Rozsah řezání pod úhlem ± 45° Rozsah pokosového řezání 0° ÷ 45° Vnější průměr pilového kotouče 254mm Průměr otvoru pilového kotouče 30mm Rozměry řezaného materiálu pod úhlem / pod úkosem 0° x 0° 90 x 280mm 45° x 0° 90 x 200mm 45° x 45° 50 x 200mm 0° x 45° 50 x 280mm Délka vedení 195mm Třída laseru 2 Výkon laseru < 1mW Vlnová délka laseru λ = 650nm Třída ochrany II Hmotnost 16 kg Rok výroby 2019
= 108,2 dB(A) K = 3 dB(A) Hodnota zrychlení vibrací: a
Elektricky napájené výrobky nevyhazujte spolu s domácím odpadem, nýbrž je odevzdejte k likvidaci v příslušných závodech pro zpracování odpadu. Informace ohledně likvidace Vám poskytne prodejce nebo místní úřady. Použitá elektrická a elektronická zařízení obsahují látky škodlivé pro životní prostředí. Nerecyklovaná zařízení představují potenciální nebezpečí pro životní prostředí a zdraví osob.
- Právo na provádění změn je vyhrazeno. „Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa se sídlem ve Varšavě, na ul. Pograniczna 2/4 (dále jen: „Grupa Topex ”) informuje, že veškerá autorská práva k obsahu tohoto návodu (dále jen: „návod”), včetně m.j. textu, použitých fotograí, schémat, výkresů a také jeho uspořádání, náleží výhradně rmě Grupa Topex a jsou právně chráněna podle zákona ze dne 4. února 1994, o autorských právech a právech příbuzných (sbírka zákonů z roku 2006 č. 90 položka 631 s pozdějšími změnami). Kopírování, zpracovávání, zveřejňování či modikování celého návodu jakož i jeho jednotlivých částí pro komerční účely bez písemného souhlasu rmy Grupa Topex je přísně zakázáno a může mít za následek občanskoprávní a trestní stíhání.87 PREKLAD PÔVODNÉHO NÁVODU NA POUŽITIE
