Produkttyp	Kappsäge
Marke	Graphite
Modell	59G812
Nennspannung	230 V~
Nennfrequenz	50 Hz
Nennleistung	1800 W
Leerlaufdrehzahl	4800 U/min
Außendurchmesser des Sägeblatts	254 mm
Bohrung des Sägeblatts	30 mm
Gehrungsbereich (Tisch)	±45°
Neigebereich (Kopf)	0° bis 45°
Schnittkapazität (0°×0°)	90 × 280 mm
Schnittkapazität (45°×0°)	90 × 200 mm
Schnittkapazität (45°×45°)	50 × 200 mm
Schnittkapazität (0°×45°)	50 × 280 mm
Führungslänge	195 mm
Schutzklasse	II (Doppelisolierung)
Laser	Klasse 2, < 1 mW, 650 nm
Gewicht	16 kg
Schalldruckpegel	95,2 dB(A) (K=3 dB)
Schallleistungspegel	108,2 dB(A) (K=3 dB)
Vibration (Beschleunigungswert)	2,936 m/s² (K=1,5 m/s²)
Staubabsaugung	Anschluss für Staubsauger und Staubbeutel inklusive
Mitgeliefertes Zubehör	Staubbeutel, Spezialschlüssel, vertikale Spannvorrichtung

Häufig gestellte Fragen - 59G812 Graphite

Wie wechsle ich das Sägeblatt der Kappsäge Graphite 59G812?

Um das Sägeblatt zu wechseln, trennen Sie das Gerät zunächst vom Stromnetz. Heben Sie den Sägeblattschutz (7) an und entfernen Sie die Befestigungsschraube der Mittelplatte (40). Verschieben Sie die Mittelplatte (41), um Zugang zur Sägeblattschraube zu erhalten. Blockieren Sie die Spindel mit der Taste (6), lösen Sie die Sägeblattschraube mit dem Spezialschlüssel (Linksgewinde), entfernen Sie die äußere Unterlegscheibe und das Sägeblatt. Montieren Sie das neue Sägeblatt in umgekehrter Reihenfolge. Tragen Sie Schutzhandschuhe.

Wie stelle ich den Laser der Kappsäge ein?

Stellen Sie den Tisch auf 0° und den Kopf auf 0°. Führen Sie einen Probeschnitt an einem Abfallstück durch. Schalten Sie den Laser ein (Taste 37). Wenn die Laserlinie nicht parallel zum Schnitt verläuft, drehen Sie das Lasermodul (38) vorsichtig in seinem Gehäuse. Lösen Sie bei Bedarf die Schrauben (39) und verschieben Sie es seitlich. Schauen Sie niemals direkt in den Laserstrahl.

Wie stelle ich den Schnittwinkel der Säge ein?

Für den Tischwinkel (Gehrungsschnitt) lösen Sie den Drehknopf (23), drücken Sie den Hebel (22) und drehen Sie den Arm auf den gewünschten Winkel (Skala 20). Für die Neigung des Kopfes (Schrägschnitt) lösen Sie den Hebel (14) und neigen Sie den Kopf (Skala 34). Ziehen Sie nach der Einstellung fest. Für kombinierte Schnitte stellen Sie zuerst den Schrägschnitt, dann die Gehrung ein.

Wie verwende ich den Schnitttiefenbegrenzer?

Der Begrenzer (10) ermöglicht das Fräsen von Nuten. Verriegeln Sie den Hebel (14), lösen Sie den Knopf (12) und ziehen Sie den Kopf zurück. Drehen Sie den Begrenzer in die Einstellposition, senken Sie den Arm dagegen ab und stellen Sie die Schraube (11) auf die gewünschte Tiefe ein. Kehren Sie zur maximalen Tiefe zurück, indem Sie den Begrenzer absenken.

Wie entferne ich den Staub effektiv?

Schließen Sie das Absaugsystem an den Stutzen (28) an oder befestigen Sie den mitgelieferten Staubbeutel (29). Leeren Sie den Beutel, wenn er zu 2/3 gefüllt ist, um eine optimale Absaugung zu gewährleisten. Reinigen Sie regelmäßig die Lüftungsschlitze des Motors.

Welche grundlegenden Sicherheitsvorkehrungen sind zu beachten?

Tragen Sie stets Gehörschutz, Augenschutz und eine Staubmaske. Verwenden Sie Handschuhe beim Umgang mit Sägeblättern. Überprüfen Sie, ob das Kabel beschädigt ist. Schneiden Sie nur empfohlene Materialien (Holz, kein Brennholz). Stellen Sie sicher, dass die Säge am Tisch befestigt ist. Schauen Sie nicht in den Laserstrahl.

Wie wechsle ich die Kohlebürsten?

Trennen Sie das Gerät vom Stromnetz. Schrauben Sie die Kappen (8) ab, entfernen Sie die abgenutzten Bürsten (Länge < 5 mm). Reinigen Sie mit Druckluft. Setzen Sie die neuen Bürsten ein, schrauben Sie die Kappen wieder auf. Lassen Sie die Säge 1–2 Minuten im Leerlauf laufen, um die Bürsten einzuschleifen. Überlassen Sie diesen Vorgang bei Bedarf einem Fachmann.

Wie überprüfe ich, ob das Sägeblatt senkrecht zum Tisch steht?

Stellen Sie den Kopf auf 0° (Hebel 14 fest) und den Tisch auf 0°. Senken Sie den Kopf vollständig ab. Überprüfen Sie mit einem Winkel den Winkel zwischen Sägeblatt und Tisch. Wenn es nicht 90° ist, lösen Sie die Kontermutter und stellen Sie die 0°-Einstellschraube (42) ein. Ziehen Sie fest und überprüfen Sie erneut.

Welche Sägeblätter kann ich verwenden?

Verwenden Sie Sägeblätter gemäß Norm EN 847-1 mit einem Außendurchmesser von 254 mm und einer Bohrung von 30 mm. Der Hersteller empfiehlt Sägeblätter mit Hartmetallbestückung. Verwenden Sie keine Schnellarbeitsstahlblätter (HSS), beschädigte oder verzogene Blätter.

Wie transportiere ich die Säge sicher?

Verriegeln Sie den Kopf in der unteren Position, indem Sie nach Drücken des Hebels (5) den Stift (9) einstecken. Ziehen Sie die Drehknöpfe des Tisches und des Kopfhebels (14) fest. Verwenden Sie den Tragegriff (1). Stellen Sie sicher, dass das Kabel nicht schleift.

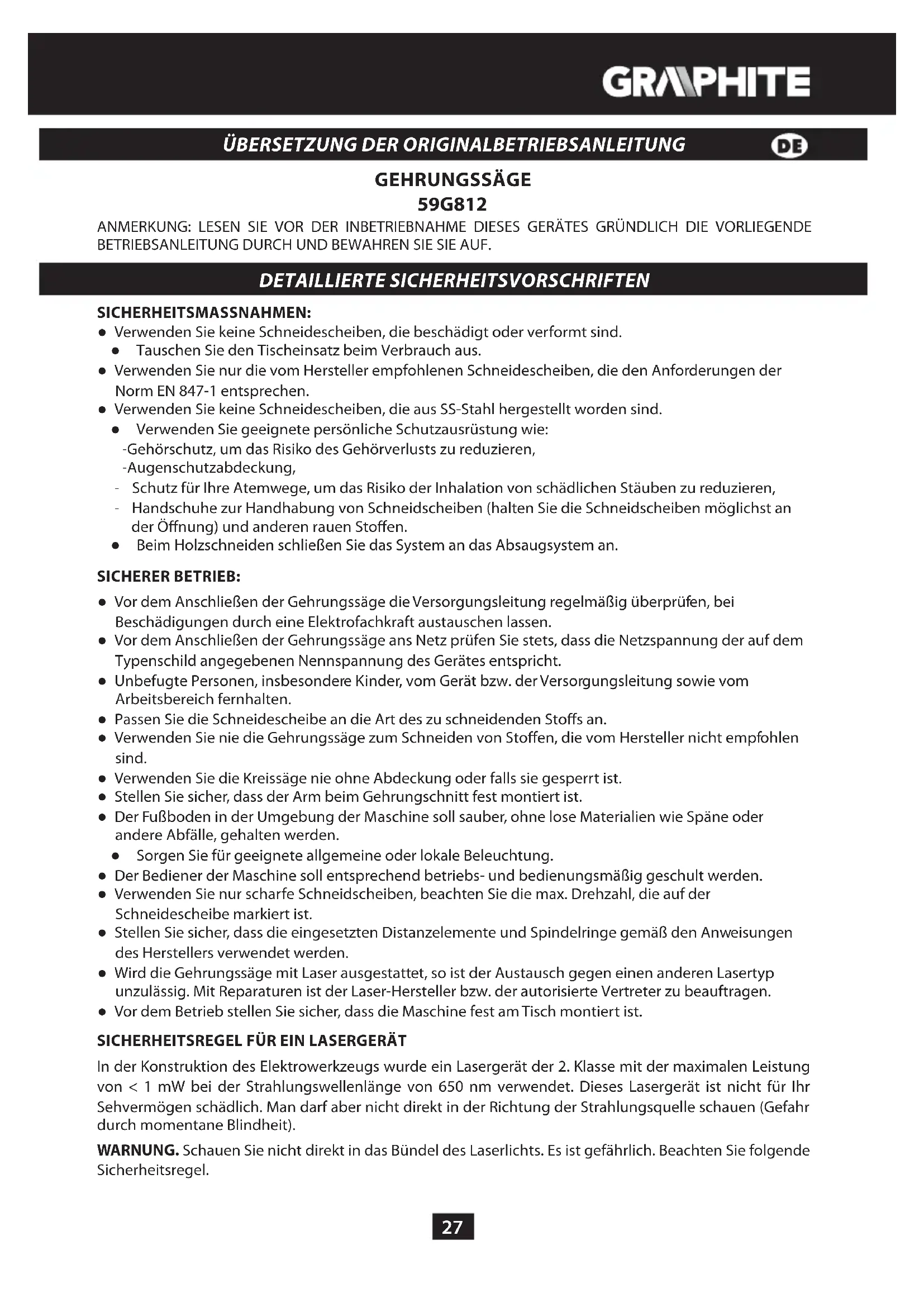

BEDIENUNGSANLEITUNG 59G812 Graphite

ÜBERSETZUNG DER ORIGINALBETRIEBSANLEITUNG

DE

GEHRUNGSSÄGE

59G812

ANMERKUNG: LESEN SIE VOR DER INBETRIEBNAHME DIESES GERÄTES GRündLICH DIE VORLIEGENDE BETRIEBSANLEITUNG DURCH UND BEWAHREN SIE SIE AUF.

DETAILLIERTE SICHERHEITSVORSCHRIFTEN

SICHERHEITSMASSNAHMEN:

• Verwenden Sie keine Schneidescheiben, die beschädigt oder verformt sind.
  Tauschen Sie den Tischeinsatz beim Verbrauch aus.
• Verwenden Sie nur die vom Hersteller empfohlenen Schneidescheiben, die den Anforderungen der Norm EN 847-1 entsprechen.

• Verwenden Sie keine Schneidescheiben, die aus SS-Stahl hergestellt worden sind.

• Verwenden Sie geeignete persönliche Schutzausrüstung wie:
  Gehorschutz, um das Risiko des Gehörverlusts zu reduzieren,
  -Augenschutzabdeckung,
  Schutz fur ihre Atemwege, um das Risiko der Inhalation von schädlichen Stäuben zu reduzieren,

• Handschuhe zur Handhabung von Schneidscheiben (halten Sie die Schneidscheiben möglichst an der Öffnung) und anderen rauen Stoffen.
• Beim Holzschneiden schreiben Sie das System an das Absaugsystem an.

SICHERER BETRIEB:

• Vor dem Anschlieben der Gehrungssäge die Versorgungsleitung regelmäßig überprüfen, bei Beschädigungen durch eine Elektrofachkraft austauschen halten.
• Vor dem Anschlieben der Gehrungssäge ans Netz prufen Sie stets, dass die Netzspannung der auf dem Typenschild angegebenen Nennspannung des Gerätes entspricht.
• Unbefugte Personen, insbesondere Kinder, vom Gerät bzw. der Versorgungsleitung sowie vom Arbeitsbereich fernhalten.
• Passen Sie die Schneidescheibe an die Art des zu schneidenden Stoffs an.
• Verwenden Sie nie die Gehrungssäge zum Schneiden von Stoffen, die vom Hersteller nicht empfohlen sind.
• Verwenden Sie die Kreissäge nie ohne Abdeckung oder falls sie gesperrt ist.
• Stellen Sie sicher, dass der Arm beim Gehrungschnitt fest montiert ist.

• Der Fußboden in der Umgebung der Maschine soll sauber, ohne lose Materialien wie Späne oder andere Abfälle, gehalten werden.

• Sorgen Sie für geeignete allgemeine oder lokale Beleuchtung.

• Der Bediener der Maschine soll entsprechend betriebs- und bedienungsmäßig geschult werden.

• Verwenden Sie nur scharfe Schneidscheiben, beachten Sie die max. Drehzahl, die auf der Schneidescheibe markiert ist.
• Stellen Sie sichere, dass die eingesetzten Distanzeleme und Spindelringe gemäß den Anweisungen des Herstellers verwendet werden.
• Wird die Gehrungssäge mit Laser ausgestattet, so ist der Austausch gegen einen anderen Lasertype unzulässig. Mit Reparaturen ist der Laser-Hersteller bzw. der autorisierte Vertreter zu beauftragen.
• Vor dem Betrieb stellen Sie sicher, dass die Maschine fest am Tisch montiert ist.

SICHERHEITSREGEL FÜR EIN LASERGERÄT

In der Konstruktion des Elektrowerkzeugs wurde ein Lasergerät der 2. Klasse mit der maximalen Leistung von < 1mW bei der Strahlungswellenänge von 650~nm verwendet. Dieses Lasergerät ist nicht für Ihr Sehvermögen schädlich. Manarf aber nicht direkt in der Richtung der Strahlungsquelle schauen (Gefahr durch momentane Blindheit).

WARNING. Schauen Sie nicht direkt in das Bündel des Laserlichts. Es ist gefährlich. Beachten Sie folgende Sicherheitsregel.

• Das Lasergerät soll gemäß den Hinweisen des Herstellers gebraucht werden.
• Richten Sie niemals - gewollt oder ungewollt - das Bündel des Laserlichts auf Menschen, Tiere oder Objekt, das kein zu bearbeitetes Objekt ist.
• Lassen Sie nicht, dass das Bündel des Laserlichts zufälligerweise in die Augen von beistehenden Personen oder Tieren für länger als 0,25 s gerichtet wird, z.B. beim Richten des Laserlichtbündels mittels Spiegel.
• Überprüfen Sie stets, dass das Laserlicht auf das Material gerichtet ist, auf dem es keine reflektierenden Flächen gibt. Glänzendes Stahlblech lasst die Verwendung des Laserlichtes nicht zu, Denn es konnte zu einer gefährlichen Lichtreflexion kommt, die auf den Bediener, Dritte und Tiere gerichtet ist.
• Tauschen Sie die Lasereinheit gegen keinen anderen Geräte typ aus. Lassen Sie alle Instandsetzungen durch den Hersteller oder eine autorisierte Fachkraft ausführten.

ANMERKUNG: Das Gerät ist für den Betrieb in Innenräumen bestimmt.

Obwohl eine sichere Konstruktion, Sicherheitseinrichtungen und zusätzliche Schutzeinrichtungen eingesetzt werden, besteht stets das Restrisiko einer Verletzung.

Erläuterung zu den eingesetzten Piktogrammen.

1

2

3

4

5

6

1. Die Betriebsanleitung durchlesen und die darin enthaltenen Warnhinweise und Sicherheitshinweise beachten!
2. Persönliche Schutzausrüstung (Schutzbrille, Gehörschutz)lagen.
3. Die Versorgungsleitung vor allen Wartungs- und Reparaturarbeiten abtrennen.
4. Kinder vom Gerät weighalten.
5. Das Gerät vor Regen schützen.
6. Zweite Schutzklasse

Die von den in dieser Betriebsanleitung angegebenen Regulierungen abweichenden Regulierungsarbeiten drohen damit, dass Sie der Laserbestrahlung ausgesetzt werden!

AUFBAU UND ANWENDUNG

Die Gehrungssäge ist mit einem Gestell ausgestattet, das die Winkeleinstellung des daran montierten Schneidkopfes ermöglicht. Zusätzlich kann der Kopf der Gehrungssäge, je nach Konstruktion,GENeigt und zur Steigerung der Funktionalität und zur Erhöhung der Schnittlänge ausgefahrens werden.

Die Gehrungssäge ist für das Durchschnitt von Holzblocken entsprichend der Höhe des Gerätes bestimmt. Verwenden Sie das Gerät nicht zum Schneiden von Brennholz. Setzen Sie die Gehrungssäge nur bestimmungsgemäß ein. Sümmtliche Versuche, die Gehrungssäge zu anderen Zwecken als angegeben zu verwenden, gelten als der bestimmungsgemäß Gebrauch des Gerätes. Verwenden Sie die Gehrungssäge nur mit geeigneten Schneidescheiben, mit Verzahlung mit HM-Kappe. Die Gehrungssäge ist sowohl für Tischlerarbeiten in der Werkstatt, als auch Zimmerarbeiten vor Ort ausgelegt.

Nichtbestimmungsgemäß Verwendung des Elektrowerkzeugs ist nicht zugelassen!

BESCHREIBUNG DER SEITEN MIT GRAPHIKEN

Die unten angeführte Nummerierung bezieht sich auf die Elemente des Gerätes, die auf den Seiten mit Graphiken dargestellt werden.

1. Transporthaltegriff

2. Regler der Tischverriegelung

3. Haltegriff 24. Tischeinlage

4. Arbeitsstisch

5. Taste für Schalterverriegelung

6. Hauptschalter 26. Lasermodul

7. Hebel für Schneidescheibenabdeckung 27. Feste Abdeckung

8. Taste der Spindelarretierung

9. Staubabsaugstutzen

10. Abdeckung der Schneidescheibe 29. Staubbeutel

11. Abdeckung der Kohlebürste

12. Befestigungsdrehknopf für Vertikaldruckstück

13. Bolzen für Kopfverriegelung

14. Schenkel des Vertikaldruckstücks

15. Schnitttiefenanschlag

16. Verriegelungsregler für den Schenkel des Vertikaldruckstücks

17. Schraube für Schnitttiefenanschlag

18. Befestigungsdrehknopf zur Werkstückspannung

19. Regler der Führungsverriegelung

34 Winkelteilung fur Kopfneigung

1. Führung

2. Anzeige des Kopfneigungswinkels

3. Hebel für Kopfverriegelung

4. Batteriefach

5. Anschlagleiste

6. Laser-Einschalttaste

7. Tischveränderung

8. Laser

9. Endanschlag

10. Befestigungsschrauben fur Lasermodul

11. Verriegelungsregler fur Tischveränderung

12. Befestigungsschrauben für Zentralplatte

13. Montageöffnung

14. Zentralplatte

15. Winkelteilung des Arbeitsstisches

16. Einstellschraube 0^

17. Winkelanzeige für Arbeitstisch

18. Einstellschraube 45^

19. Automatischer Fixierungshebel

20. Es können Unterschiede zwischen der Abbildung und dem Produkt auftreten.

BESCHREIBUNG FÜR VERWENDTE GRAPHISCHE ZEICHEN

ACHTUNG

WARNING

MONTAGE / EINSTELLUNGEN

INFORMATION

AUSstattUNG UND ZUBEHÖR

1. Staubbeutel

-1St.

1. Sonderschlüssel

-1St.

1. Vertikaldruckstück

-1 St.

VORBEREITUNG AUF DEN EINSATZ

Bevor Sie mit jeglichen Montag- bzw. Einstellungenarbeiten an der Gehrungssäge anfangen, stellen alsie safer, dass das Gerät von der Stromversorgung getrennt ist.

GEHRUNGSSAGETRAGEN

• Beim Tragen der Gehrungssäge stellen Sie sicher, dass der Kopf in der unteren Endposition gesichert worden ist.
• Stellen Sie sicher, dass der Hebel der Arbeitstischverriegelung, der Regler für Kopfverriegelung und andere Sicherheitselemente fest angezogen sind.

GEHRUNGSSÄGE AUF DEM WERKSTATTTISCH MONTIEREN

Es wird empfohlen, dass die Gehrungssäge auf dem Werkstatttisch oder Gestell fest montiert wird, wobei dazu die Montageöffnungen (19) im Gestell der Gehrungssäge verwendet werden, dadurch wird

der sichere Betrieb gewährleistet und unerwünschte Verschiebung beim Betrieb vermieden. Für diese Montageöffnungen werden Flachrund- bzw. Sechskantschrauben mit dem Durchmesser von 8 mm verwendet.

Be der Montage der Gehrungssäge auf dem Werkstattisch stellen Sie safer, dass:

die Oberfläche des Werkstattisches flach und sauber ist.
- die Schrauben gleichmäßig und mit korrektem Anzugsmoment angezogen werden (die Montageschrauben so zugeschraubt sind, dass es nicht zur Spannung oder Verformung des Gestells kommt). Bei einer übermögen Spannung kann es zum Brechen des Gestells kommt.

STAUBABFUHRUNG

Um das Staubansammeln zu verhindern und die maximale Arbeitsleistung zu gewährleisten, kann man die Gehrungssäge an einen Industriestaubsauger mit dem Staubabsaugstutzen (28) anschließen. Alternativ kann Staub in den (mitgelieferten) am Staubabsaugstutzen angebrachten Staubbeutel gesammelt werden. Der Staubbeutel (29) ist auf den Staubabsaugstutzen (28) (Abb. A) aufzuschieben. Um den Staubbeutel zu entleeren, erhmen Sieihn vom Staubaustrittstutzen ab und öffnen den ReiBverschluss, der den vollen Zugang zum Inneren des Beutels gewährt.

Um eine optimale Staubabführung zu gewährleisten, entleeren Sie den Staubbeutel, wenn er bis zu 2/3 seines Volumens voll ist.

AUSLEGERARM (KOPF) BEDIEN

Der Auslegerarm hat eine obere und eine untere Position. Um den Auslegerarm aus der verriegelten unteren Position freizugegeben, gehen Sie wie folgt vor:

• Den Auslegerarm drücken und nach unter gedruckt halten.
  Den Verriegelungsbolzen drucken (9).
  Den Auslegerarm festhalten bis er in seine obere Position kommt.

Um den Auslegerarm in der unteren Position zu verriegeln, gehen Sie wie folgt vor:

• Den Hebel der Scheibenabdeckung (5) drücken und gedrückt halten.
• Den Auslegerarm nach unten drücken bis er in seine andere Position kommt.
• Den Auslegerarm in dieser Position verriegeln, damit den Verriegelungsbolzen (9) einschieben.

VERTIKALDRUCKSTUCK

Der Vertikaldruckstück (Abb. B) kann am Maschinengestell auf den beiden Seiten des Arbeitsstisches montiert werden und lässt sich vollig an die große des Werkstücks anpassen. Die Gehrungssägearf nicht ohne Vertikaldruckstück verwendet werden.

• Den Befestigungsdrehknopf für Vertikaldruckstück (30) an der Seite, an der das Vertikaldruckstück montiert wird,lös.
• Das Vertikaldruckstück durch das Einschieben in die Öffnung am Gestell der Gehrungssäge montieren und den Befestigungsdrehknopf für Vertikaldruckstück (30) am Gestell der Gehrungssäge anschrauben.
• Nach der Anpassung der Position des Schenkels des Vertikaldruckstücks (31) an das zu verarbeitende Werkstück den Verriegelungsregler für den Schenkel des Vertikaldruckstücks (32) sowie den Befestigungsdrehknopf zur Werkstückspannung (33) anschrauben
• Überprüfen, ob das Werkstück stabil montiert ist.

BETRIEB/EINSTELLUNGEN

Bevor Sie mit irgendwelchen Einstellungenarbeiten an der Gehrungssäge anfangen, stellen Sie safer, dass das Gerät von der Stromversorgung getrennt ist. Um einen sicheren, prazisen und effizienten Betrieb der Gehrungssäge zu gewährleisten, führen Sie alle Regulierungsprozeduren komplett durch.

Nach der Ausführung aller Regulierungs- und Einstellungenarbeiten stellen Sie safer, dass alle Schlüssel gesammelt worden sind. Prüfen Sie, ob alle Gewindeelemente entsprechend zugedreht sind.

Bei der Ausführung von Einstellungserbeiten prufen Sie, ob alle externen Elemente richtig Funktionieren und in gutem Zustand sind. Abgenutzte oder beschädigte Teile müssen sofort von der Fachkraft vor dem weiteren Gebrauch der Gehrungssäge ausgetaucht werden.

EIN-/AUSSCHALTEN

Die Netzspannung muss dem Spannungswert entsprechen, der im Typenschild der Gehrungssäge angegeben worden ist.

Die Gehrungssäge damit nur dann eingeschaltet werden, wenn die Schneidescheibe von dem zu bearbeitenden Material wegbezogen ist.

Die Gehrungssäge ist mit der Taste der Schalterverriegelung (3) ausgestattet, die vor einem versehentlichen Start des Werkzeugs schützt.

Einschalten

Die Taste der Schalterverriegelung (3) drucken.
Die Taste des Schalters (4) drucken und gedrückt halten.

Ausschalten

Die Taste des Sicherheitschalters (4) loslassen.

TISCHVERLÄNGERUNGEN BEDIEN

Die Tischverlängerungen (16) befinden sich auf den beiden Seiten des Maschinengestells.
Die Verriegelungsregler fur Tischveränderung (18) (Abb. C) entriebeln.

Regulieren Sie die Länge der Tischveränderungen.

• Mit den Verriegelungsreglern (18) montieren.
  Ggf. die neigbaren Endanschlage (17), die das Maßschneiden erleichtern, verwenden.

SCHNITTTIEFENANSCHLAG BEDIENEN

Der Schnitttiefenanschlag kann verwendet werden, falls eine Nut im Werkstück auszuführen ist. Die Nut wird durch das Anschneiden der Oberfläche des Werkstücks bei der max. möglichen Tiefe der Schneidscheibe ausgeführrt.

• Den Hebel für Kopfverriegelung (14) verriegeln.
• Den Regler der Führungsverriegelung (12) losen und den Kopf nach hinten verschieben.
• Den Regler der Führungsverriegelung (12) zudrehen.
• Den Schnitttiefenanschlag (10) in die Position für den Betrieb mit eingeschränkter Schnitttiefe (Abb. D) drehen.
• Den Auslegerarm nach unterbringen und inderunter Position, angeleht an den Schnitttiefenanschlag, halten.
• Mir der Schraube des Schnitttiefenanschlags (11) (Abb. D) (nach links bzw. rechts) drehen, bis die gewünschte Eintiefung der Schneidschiebe erreicht wird.
• Den Regler der Führungsverriegelung (12) lösen.

Die geplanten Schnitte auf die gewünschte Tiefe ausfuhren.
- Um mit der max. Schnitttiefe zu schreiben, den Schnitttiefenanschlag (10) in die Position bringen, in der nach dem Senken des Auslegerarms die Schraube des Schnitttiefenanschlags (11) den Schnitttiefenanschlag (10) nicht berührt.

ARBEITSTISCH FÜR DEN GEHRUNGSCHNITT EINSTellen

Der schwenkbare Auslegerarm lasst das Material beliebig unter dem beliebigen Winkel im Bereich von der senkrechten Position bis zum Winkel von 45^ links oder rechts schneiden.

• Den Bolzen für Kopfverriegelung (9) zurückziehen, damit den Auslegerarm loslassen und abwarten, bis der Auslegerarm in die obere Position gebracht wird.
• Den Regler der Tischverriegelung (23) offen.
• Den automatischen Fixierungshebel (22) drücken und gedrückt halten, den Auslegerarm nach links oder rechts drehen, bis der gewünschte Winkel in der Winkelteilung des Arbeitsstisches (20) erreicht wird.
• In dieser Position durch Zudrehen des Reglers der Tischverriegelung (23) verriegeln.

Die Winkelteilung des Arbeitsstisches (20) hat vielse markierte Stellungen, in den eine automatische Fixierung des rotierenden Auslegerarms erfolgt. Es ist nur dann möglich, wenn beim Drehen des Auslegerarms der automatische Fixierungshebel (22) in der gedrückten Position nicht gehalten wird und in den wersseitig markierten Stellen verriegeln kann. Es sind jene Schnittwinkel, die am haufigsten eingesetzt werden (15^,

22,5°, 30°, 45° links /rechts). Die Einstellung eines beliebigen Winkels kann man prazise ausführten, indem man die Winkelteilung am Arbeitstisch (20) mit der 1-Grad-Skalierung in Anspruch nimmt. Obwohl die Winkelteilung für die meisten Anwendungen ausreichend ist, wird es empfohlen, die Winkeleinstellung mit einem Winkelmesser oder einem anderen Instrument zur Winkelmessung zu messen.

SENKRECHTE EINSTELLUNG DER SCHNEIDESCHEBE ZUM ARBEITSTISCH PRUFEN UND REGULIEREN

• Den Hebel für Kopfverriegelung (14) lösen.
• Den Kopf in die Position 0^ (senkrecht zum Arbeitsstich) bringen und den Hebel für Kopfverriegelung (14) zudrehen.
• Den Regler der Tischverriegelung (23) lösen, den automatischen Fixierungshebel (22) drücken und gedrückt halten.
• Den Arbeitstisch in die Stellung 0^ bringen, den automatischen Fixierungshebel * lösen und den Regler der Tischverriegelung (23) zudrehen.
• Den Hebelfur Schneidescheibenabdeckung (5) drucken und den Kopf der Gehrungssage in die unter Endlagebringen.
• Die senkrechte Lage (mit einer Messlehre) der Schneidescheibe zum Arbeitstich kontrollieren.

Beim Messen stellen Sie sicher, dass das Messgerät die Verzahlung der Schneidescheibe nicht berührt, Denn sonst kann die Messung wegen der Stärke des Aufsatzes aus Hartmetall nicht genau ausfallen.

Falls der gemessene Winkel nicht 90^ beträgt, ist die Regulierung notwendig, die folgendermaßen auszuführen ist:

Die Kontermutter losen und die Einstellschraube 0^ (42) (Abb. E) um den Neigungswinkel der Schneidescheibe zu erhöhen oder zu reduzieren.
- Nach der senkrechten Einstellung der Schneidescheibe zum Arbeitstisch abwarten bis der Kopf in die obere Position gebracht wird.
Die Einstellschraube 0^ (42) gegenhalten und die Kontermutter anziehen.
- Den Kopf nach unter bringen und sicherstellen, dass der eingestellte Winkel der Anzeige auf der Winkelteilung der Kopfneigung (34), entspricht, (ggf. die Lage der Anzeige (35) (Abb. E) regulieren).

Fuhren Sie eine ähnliche Regulierung für den Kopfwinkel 45^ zum Gehrungsschnitt durch. Dazu verwenden Sie die Einstellschraube 45^ (43) (Abb. E).

SENKRECHTE EINSTELLUNG DER SCHNEIDESCHEBE ZUR ANSCHLAGLESTE PRUFEN UND REGULIEREN

These Prozedur ist immer dann anzuwenden, wenn die Anschlagleiste abgebaut bzw. ausgewechselt worden war. These Regulierung kann erst dann vorgenommen werden, wenn die Schneidscheibe senkrecht zum Arbeitstisch eingestellt ist. Die Anschlagleiste gilt als Anschlag für den zu schneidenden Stoff.

• Den Regler der Tischverriegelung (23) lösen, den automatischen Fixierungshebel (22) drücken und gedrückt halten und den Arbeitstisch in die Stellung 0^ bringen.

• Den Kopf in dieunte Endstellungbringen.

• An die Schneidescheibe einen Winkelmesser oder eine andere Winkelmessgerät anlagen.

• Das Winkelmessgerät an die Anschlagleiste (15) zustellen.

Das Messergebnis soll 90^ betragen.

Nehmen Sie ggf. die Regulierung folgendermaßen vor:

Die Montageschrauben, die die Anschlagleiste (15) am Gestell fixieren, offen.
Die Lage der Anschlagleiste (15) so regulieren, dass sie senkrecht zur Schneidescheibe stehen.
Die Montageschrauben der Anschlagleiste anziehen.

DEN AUSLEGERARM (KOPF) FÜR DEN GEHRUNGSCHNITT EINSTellen

Der Auslegerarm kann unter einem beliebigen Winkel im Bereich von 0^ bis 45^ - für den Gehrungsschnitt (Abb. E).

• Den Bolzen für Kopfverriegelung (9) zusückziehen, damit den Auslegerarm loslassen und abwarten, bis der Auslegerarm in die obere Position gebracht wird.
• Den Hebel für Kopfverriegelung (14) lösen.
• Den Auslegerarm nach links unter dem gewünschten Winkel, den man auf der Winkelteilung der Schneidescheibe (34) ablesen kann, neigen. Hierzu die Anzeige des Kopfneigungswinkels (35) (Abb. E) verwenden.
• Den Hebel für Kopfverriegelung (14) zudrehen.

Falls es notig ist, die Einstellung beider Winkel (horizontal und vertical) fur das kombinierte Schneiden zu regulieren, stellen Sie stets zuerst den Winkel fur den Gehrungschnitt ein.

LASERFUNKTION PRUFIN

Das Lasermodul sendet ein Laserlichtbündel, die als eine Linie auf dem zu bearbeitenden Material zu setzen ist. Nach dieser Linie wird die Schneidescheibe beim Schneiden geführt. Eine entsprechende Einstellung des Laserlichtbündels wurde wertsseitig reguliert. Bei prazisen Arbeiten soll man jeder die Einstellung vor dem Schneiden prufen.

Die Batterien in den Batteriefach (36) (Abb. F) hineinlegen und darauf auf die richtige Polaritat achten.
- Den Arbeitsstisch in die Position bringen, in der die Winkelanzeige für Arbeitsstisch (21) sich mit dem Punkt 0^ auf der Winkelteilung des Arbeitsstisches (20), und die Kopfneigungsanzeige (35) (Abb. E) mit dem Punkt 0^ der Anzeige des Kopfneigungswinkels (34) (Abb. E)deckt.
- Auf dem Arbeitsstich (25) ein geeignetes Abfallstück befestigen und einen Schnitt ausführten.
- Den Auslegerarm loslassen und das befestigte Abfallmaterial auf dem Tisch der Gehrungssäge liegen给你们.
- Den Laserschalter (37) in die eingeschaltete Position „I" (Kennzeichnung) bringen.
- Das geworfene Lichtbündel soll parallel an die zu schneidende Linie verlaufen.

LASER REGULIEREN

Beim Einstellen des Laserstrahlesarf man nicht direkt in den Laserstrahl oder sein Widerspiegelung schauen. Schalten Sie das Lasermodul aus, falls der Laserstrahl nicht verwendet wird.

Falls das geworfene Lichtbündel an der zu schneidenden Linie nicht parallel verlauf, soll man:

• Den Laser (38) (Abb. G) im Gehäuse des Lasermoduls (26) links oder rechts drehen, bis das Lichtbündel parallel verläuft. Das Lasermodul nicht mehr als um eine Grade und nicht gewaltsam drehen.
• Falls a Regulierung in der Querebene notwendig ist, die Befestigungsschrauben des Lasermoduls (39) losen und das Lasermodul links oder rechts verschieben, bis das Lichtbündel parallel verläuft.

Der beim Schneiden entstehende Staub kann das Laserlicht dampfen. Deswegen sollen Sie ab und zu die Linse des Projektors am Lasergerät reinigen.

GEHRUNGSSÄGE BETÄTIGEN

Bevor Sie den Hauptschalter betätigten, stellen Sie safer, dass die Gehrungssäge richtig angebracht und gemäß den o. g. Anweisungen eingestellt ist.

Die beschriebene Gehrungssäge wurde fürrechtshändige Bediener entworfen.

Die Taste der Schalterverriegelung (3) drucken.
Die Taste des Schalters (4) drucken.
- Abwarten, bis der Motor der Gehrungssäge die volle Drehzahl erreicht.
- Den Hebel für Schneidescheibenabdeckung (5) drücken.
- Den Auslegerarm nach unten zu dem zu bearbeitenden Material bringen.
- Den Hebel für Schneidescheibenabdeckung (5) loslassen.

Den Schnitt ausfuhren.

GEHRUNGSSÄGE STOPPEN

• Den Druckknopf des Schalters (4) loslassen und abwarten, bis die Schneidescheibe komplett zum Stillstand kommt.
• Den Auslegerarm der Gehrungssäge nach oben weg vom Material bringen.

Momentane Funkenbildung im Inneren des Elektromotors ist eine normale Erscheinung beim Betätigten und Stoppen der Gehrungssäge. Die Schneidescheibe der Gehrungssäge darf nie durch einen seitlichen Druck angehalten werden.

MIT DER GEHRUNGSSÄGE SCHNEIDEN

Das Werkstück ist so zu spannen, dass es die Bedienung der Gehrungssäge nicht verhindert. Vor dem Einschalten schiben Sie den Kopf des Gerätes in dieunte Position und stellen Sie safer, dass der Kopf des Gerätes und die Schneidescheibenabdeckung sich vollig frei bewegen konnen. Stellen Sie richer, dass die Schneidescheibenabdeckung bis zur Endstellung kommt.

Vor dem Schneiden stellen Sie stets sicher, dass der Regler der Tischverriegelung (23) und Regler für Kopfverriegelung (14) fest zugedreht sind.

Schlieben Sie die Gehrungssäge ans Netz an.
- Stellen Sie sicher, dass das Netzkabel fern von der Schneidescheibe und dem Maschinengestell verläuft.
- Legen Sie das Werkstück auf den Arbeitstisch und prufen Sie, ob es sicher gespannt ist, damit es sich beim Schneiden nicht bewegt.
- Den Kopf des Gerätes in die wichtere Endposition schieben und die Führung (13) mit dem Regler der Führungsverriegelung (12) verriegeln.
- Entriegeln Sie den Kopf des Gerätes und die Schneidscheibenabdeckung.
- Drücken Sie die Taste der Schalterverriegelung und betätigten Sie die Gehrungssäge (warten Sie ab, bis die Schneidescheibe ihre maximale Drehzahl erreicht).
- Senken Sie langsam den Kopf des Gerätes.
- Fangen Sie mit dem Schneiden an, indem Sie mäßig auf den Kopf des Gerätes beim Schneiden undrucken.

Falls die Verriegelungsregler nicht ausreichend zugedreht sind, kann die Schneidescheibe aus Versehen auf die Werkstückoberfläche verschoben werden, was eine Gefahr für den Bediener darstellt, Denn er kann mit einem Materialstück gestoßen werden.

DURCHSCHNEIDEN MIT DER VERSCHIEBUNG DES AUSLEGERARMS (KOPFES) DER GEHRUNGSSÄGE

Die Verschiebung des Auslegerarms der Gehrungssäge ermöglich, die Schneidescheibe nach hinten und vorne zu bewegen und damit breitere Materialstücke zu schneiden.

• Den Auslegerarm in die obere Position bringen.

• Den Regler der Führungsverriegelung (12) offen.

• Vor der Betätigung der Gehrungssäge den Auslegerarm in der oberen Position zum Bedienerziehen.
  Die Taste der Schalterverriegelung (3) und die Gehrungssäge einschalten.
• Den Auslegerarm frei geben und abwarten, bis die Schneidescheibe ihre maximale Drehzahl erreicht.

Die Schneidescheibenabdeckung frei halten.
- Den Auslegerarm nach unten bringen und mit dem Schneiden anfangen.
- Beim Schneiden den Auslegerarm nach hinten (vom Bediener weg) verschieben.
- Nach dem Durchschnitten den Schalter freigegeben und abwarten, bis die Schneidescheibe zum Stillstand kommt, bevor der Auslegerarm in die obere Position gebracht wird.

Beim Schneiden führen Sie den Kopf des Gerätes nie zu sich. Die Schneidescheibe kann sich über das Werkstück erheben, wodurch es zu einem Rückschlag kommt und den Bediener in Gefahr bringen kann.

BEDIENUNG UND WARTUNG

Vor allen Montage-, Einstellungen-, Reparatur- oder Bedienungsarbeiten trennen Sie den Stecker der Versorgungsleitung aus der Netzsteckdose.

REINIGUNG

• Nach der Beendigung der Arbeit entfernen Sie alle Reste des Materials, Späne und den Staub aus dem Tisch und aus dem Bereich um die Schneidescheibe und derer Abdeckung.

• Stellen Sie sichere, dass die Luftungsschlitze des Motorgehäuses nicht gestopft sind und keine Späne und keinen Staub enthalten.

• Reinigen Sie die Führungen und schmieren Sie dunn mit einem festen Schmierstoff.

• Halten Sie alle Haltegriffe und Regler sauber.

• Reinigen Sie mit einem Pinsel die Linse des Projektors am Lasergerät.

AUSTAUSCH DER SCHNEIDESCHEIBE

• Den Hebel für Schneidescheibenabdeckung (5) drücken.
  Die Schneidescheibenabdeckung (7) anheben und die Schraube zur Montage der Zentralplatte (40) (Abb. H) hersausdrehen.
  Die Zentralplatte (41) nach links verschieben, um den Zugang zur Montageschraube für Schneidescheibe zubekommen.
  Die Taste der Spindelarretierung (6) betätigen und die Schneidescheibe drehen, bis sie verriegelt wird.
• Mit dem mitgelieferten Spezialschlüssel die Befestigungsschraube für Schneidescheibe offen und herausdrehen.
  Die außere Unterlage entfern, die Schneidscheibe Herausnahmen (dabei auf den Reduktionsring, falls vorhanden, achten).
• Jegliche Verunreinigungen von der Spindel und den Unterlagen der Schneidescheibe entfernen.
• Eine neue Schneidescheibe montieren, in dem Sie die beschriebenen Schritte in umgekehrter Reihenfolge ausführten.
• Zum Abschluss sicherstellen, dass alle Schlüssel und Einstellwerkzeuge entfernt worden und alle Schrauben und Regler fest angezogen sind.

Die Konterschraube für Schneidescheibe hat ein linkes Gewinde. Beim Greifen nach der Schneidescheibe gehen Sie besonderss vorsichtig vor. Verwenden Sie Schutzhandschuhe, um ihre Höhe vor der scharfen Verzahlung der Schneidescheibe zu schützen.

AUSTAUSCH VON BATTERIEN IM LASERMODUL

Das Lasermodul wird mit zwei Batterien 1,5 V vom Typ AAA betrieben.

Die Abdeckung des Batteriefachs (36) (Abb. F) entfern.
Alte Batterien entfernen.
- Legen Sie neue Batterien ein und stellen Sie safer, dass die richtige Polarität vorliegt.
- Montieren Sie die Abdeckung des Batteriefachs wieder.

KOHLEBURSTEN AUSTAUSCHEN

Die abgenutzten (kurzer als 5 mm), verbrannten oder gerissenen Kohlebürsten des Motors sind sofort auszuauschen. Es werden immer gleichzeitig beide Kohlebürsten ausgetauscht.

Die Bürstenabdeckungen (8) herausschrauben.

Abgenutzte Bürsten abnehmer.
- Mit Druckluft den eventuellen Kohlenstaub entfern.

• Neue Kohlebürsten eingenet (die Kohlebürsten sollen sich frei in die Bürstenaufnahmen einschieben),

Die Bürstenabdeckungen weder montieren.

Nach dem Austausch von Bürsten das Gerät mit Leerlaufdrehzahl betätigten und 1-2 Minuten abwarten, bis sich die Bürsten an den Motorkommutator anpassen. Lassen Sie die Kohlebürsten ausschließlich von qualifiziertem Fachpersonal unter Verwendung von Originalersatzteilen austauschen.

Alle Störungen sind durch den autorisierten Kundendienst des Herstellers zu beheben.

TECHNISCHE PARAMETER

NENNWERTE

Gehrungssäge
Parameter Wert
Versorgungsspannung 230V~
Versorgungsfrequency 50Hz
Nennleistung 1800W
Leerlaufdrehzahl Spindel 4800min	-1
Winkelschnittbereich ± 45°
Gehrungsschnittbereich 0° ÷ 45°
Äußerer Durchmesser der Schneidscheibe 254 mm
Öffnungsdurchmesser der Schneidscheibe 30 mm
Abmessungen des geschrittenen Materials Winkelschnitt / Gehrungschnitt	0° × 0° 90 x 280mm
	45° × 0° 90 x 200mm
	45° × 45° 50 x 200mm
	0° × 45° 50 x 280mm
Länge der Führung 195mm
Laserklasse 2
Laserleistung < 1mW
Laser-Wellenlänge	λ = 650nm
Schutzklasse	II
Gewicht	16 kg
Herstellungsjahr	2019

LÄRM- UND SCHWINGUNGSGANGABEN

Schalldruckpegel: Lp_A = 95.2 dB(A) K = 3 dB(A)

Schalleistungspegel: Lw_A = 108,2 dB(A) K = 3 dB(A)

Wert der Schwingungsbeschleunigung: a_h = 2,936 m/s^2 K = 1.5 m/s^2

UMWELTSCHUTZ

Werfen Sie elektrisch betriebene Produkte nicht in den Hausmull, sondern einer umweltgerechten Wiederverwertung zuführen. Fragen Sie den Vertreiber oder lokale Verwaltung nach Informationen über die Entsorgung. Elektro- und Elektronik- Altgeräte enthalten Substanzen, die für die Umwelt nicht neutral sind. Das der Wiederverwertung nicht zugeführte Geräst stellt eine potentielle Gefahr für die Umwelt und Gesundheit der Menschen dar.

* Änderungen vorbehalten.

"Grupa Topex Spółka z ograniczona odpwiedzialnosci" Spółka komandytowa mit Sitz in Warschau, ul. Pograniczna 2/4 (nachfolgend: „Grupa Topex") teilt mit, dass alle Urheberrechte auf den Inhalt der vorliegenden Betriebsanleitung (nachfolgend: „Betriebsanleitung”), darunter u. a. derer Text, Bilder, Schemata, Zeichnungen, sowie Anordnung, ausschließlich Grupa Topex angehören und laut Gesetz über das Urheberrecht und verwandte Rechte vom 4. Februar 1994 (GBI. 2006 Nr. 90 Pos. 631 mit späteren Änderungen) rechtlich geschützt werden. Das Kopieren, Verarbeiten,

Veröffentlichungen sowie Modifizieren der gesamten Betriebsanleitung bzw. derer Einzelelemente fur amerziielle Zwecke ohne Einwillingung von Grupa Topex in Schriftform ist streng verboten und kann zivil- und strafrechtlich verfolgt werden.

IPEBOD OPUNHAJIbHOHHCPTYKUIN

RU

TOPOBO-UCOBOUHARIINLA

59G812

BHIMAHNE: HAPANOM 3KCNJLYATAUIN INHCTPYMEHTA CLEYET BHIMATEJIbHO IPOUYATB DAHHYIO INHCTPYKUNIO IN COXPAHNTb EE B KAUCHETBE CNPABOHYOG MATEPNAJA.

INPABUNA TEXHUKN BE3ONACHOCTN

SIKKERHETSREGLER FOR ET LASERUTSTYR

AFREGELEN VAN DE LASER

TECHNISCHE PARAMETERS

TYPEPLAATJE
