Producttype	Verstekzaag
Merk	Graphite
Model	59G812
Nominale spanning	230 V~
Nominale frequentie	50 Hz
Nominaal vermogen	1800 W
Onbelast toerental	4800 omw/min
Buitendiameter schijf	254 mm
Schijfopening	30 mm
Hoekbereik tafel	±45°
Kantelbereik	0° tot 45°
Snijcapaciteit (0°×0°)	90 × 280 mm
Snijcapaciteit (45°×0°)	90 × 200 mm
Snijcapaciteit (45°×45°)	50 × 200 mm
Snijcapaciteit (0°×45°)	50 × 280 mm
Lengte geleider	195 mm
Beschermingsklasse	II (dubbele isolatie)
Laser	Klasse 2, < 1 mW, 650 nm
Gewicht	16 kg
Geluidsdrukniveau	95,2 dB(A) (K=3 dB)
Geluidsvermogensniveau	108,2 dB(A) (K=3 dB)
Trillingen (versnellingswaarde)	2,936 m/s² (K=1,5 m/s²)
Stofafzuiging	Aansluiting voor stofzuiger en stofzak inbegrepen
Inbegrepen accessoires	Stofzak, speciale sleutel, verticale klem

Veelgestelde vragen - 59G812 Graphite

Hoe vervang ik het zaagblad van de Graphite 59G812 verstekzaag?

Om het zaagblad te vervangen, koppel het apparaat eerst los. Til de zaagbladbeschermer (7) op en verwijder de bevestigingsschroef van de centrale plaat (40). Verplaats de centrale plaat (41) om bij de bladschroef te komen. Blokkeer de as met de knop (6), draai de bladschroef los met de speciale sleutel (linkse draad), verwijder de buitenste ring en het zaagblad. Monteer het nieuwe zaagblad in omgekeerde volgorde. Draag beschermende handschoenen.

Hoe stel ik de laser van de verstekzaag af?

Zet de tafel op 0° en de kop op 0°. Maak een proefsnede op een reststuk. Schakel de laser in (knop 37). Als de laserlijn niet parallel aan de snede loopt, draai de lasermodule (38) voorzichtig in de behuizing. Indien nodig, draai de schroeven (39) los en verplaats hem zijdelings. Kijk nooit rechtstreeks in de straal.

Hoe stel ik de zaaghoek in?

Voor de tafelhoek (schuine snede), draai de knop (23) los, druk de hendel (22) in en draai de arm naar de gewenste hoek (schaal 20). Voor de kanteling van de kop (verstek), draai de hendel (14) los en kantel de kop (schaal 34). Draai vast na het afstellen. Voor gecombineerde sneden, stel eerst het verstek in, dan de schuine snede.

Hoe gebruik ik de dieptebegrenzer?

De dieptebegrenzer (10) maakt het mogelijk om groeven te maken. Vergrendel de hendel (14), draai de knop (12) los en trek de kop naar achteren. Draai de begrenzer in de afstelpositie, laat de arm ertegen zakken en stel de schroef (11) op de gewenste diepte af. Keer terug naar maximale diepte door de begrenzer omlaag te brengen.

Hoe stof effectief afvoeren?

Sluit het afzuigsysteem aan op de aansluiting (28) of bevestig de meegeleverde stofzak (29). Leeg de zak wanneer deze voor 2/3 gevuld is voor optimale afzuiging. Reinig regelmatig de ventilatiesleuven van de motor.

Wat zijn de essentiële veiligheidsmaatregelen?

Draag altijd gehoorbescherming, oogbescherming en een stofmasker. Gebruik handschoenen bij het hanteren van zaagbladen. Controleer of de kabel niet beschadigd is. Zaag alleen aanbevolen materialen (hout, geen brandhout). Zorg ervoor dat de zaag aan de tafel is bevestigd. Kijk niet in de laserstraal.

Hoe vervang ik de koolborstels?

Koppel het apparaat los. Draai de doppen (8) los, verwijder de versleten borstels (lengte < 5 mm). Reinig met perslucht. Plaats de nieuwe borstels, draai de doppen vast. Laat de zaag 1-2 minuten onbelast draaien om de borstels in te laten. Laat deze handeling indien nodig door een professional uitvoeren.

Hoe controleer ik of het zaagblad loodrecht op de tafel staat?

Zet de kop op 0° (hendel 14 vast) en de tafel op 0°. Laat de kop volledig zakken. Controleer met een winkelhaak de hoek tussen het zaagblad en de tafel. Als het niet 90° is, draai de borgmoer los en stel de 0°-afstelschroef (42) bij. Draai vast en controleer opnieuw.

Welke zaagbladen kan ik gebruiken?

Gebruik zaagbladen die voldoen aan de norm EN 847-1, met een buitendiameter van 254 mm en een opening van 30 mm. De fabrikant raadt zaagbladen met hardmetalen tanden aan. Gebruik geen HSS-zaagbladen (snelstaal), beschadigde of vervormde bladen.

Hoe vervoer ik de zaag veilig?

Vergrendel de kop in de lage stand door de pen (9) te plaatsen nadat u de hendel (5) heeft ingedrukt. Draai de handgrepen van de tafel en de kophandel (14) vast. Gebruik de transporthendel (1). Zorg ervoor dat de kabel niet sleept.

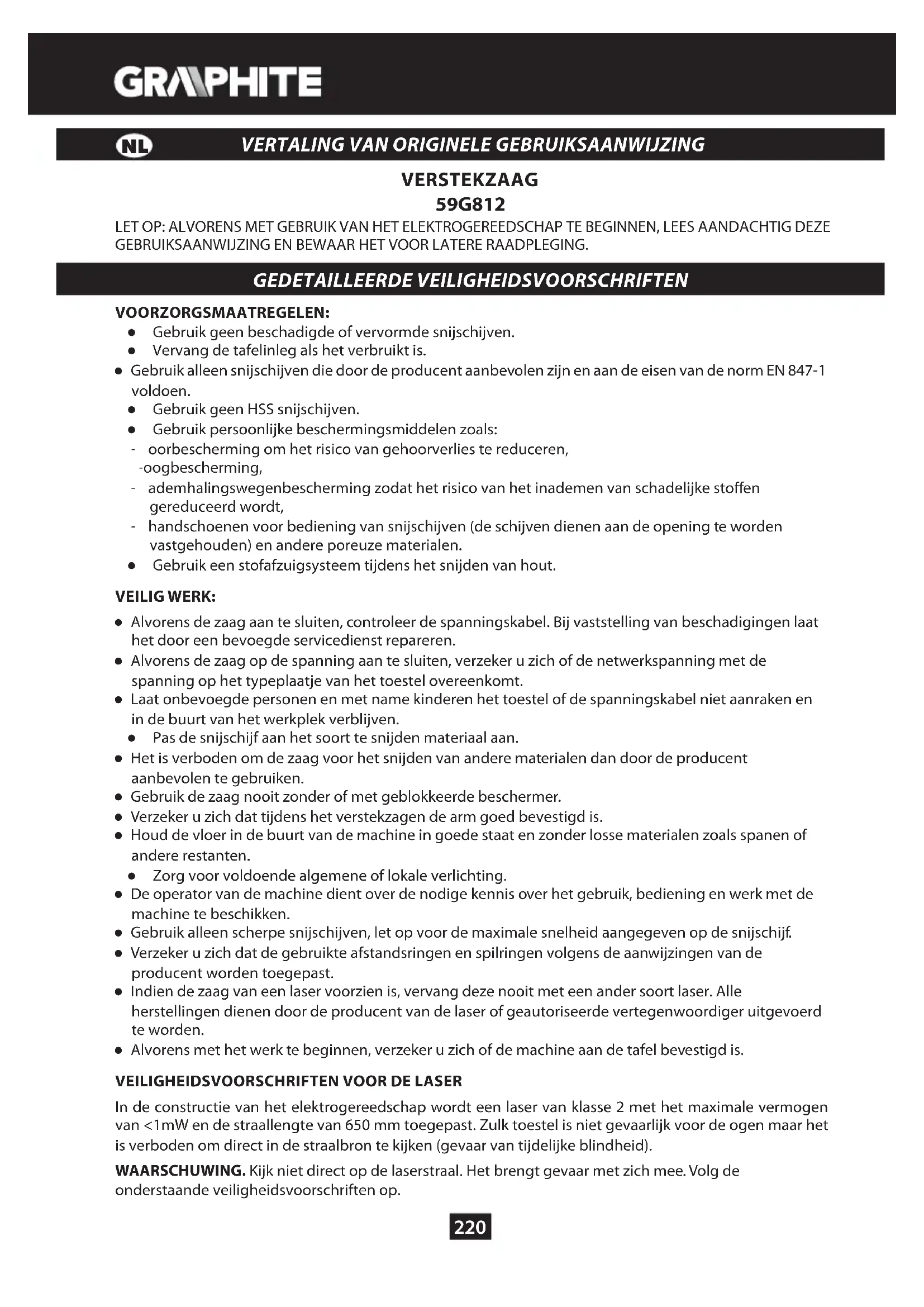

GEBRUIKSAANWIJZING 59G812 Graphite

VERTALING VAN ORIGINELE GEBRUIKSAANWIJZING

VERSTEKZAAG

59G812

LET OP: ALVORENS MET GEBRUK VAN HET ELEKTROGEREDSCHAP TE BEGINNEN, LEES AANDACHTIG DEZE GEBRUKSAANWIZING EN BEWAAR HET VOOR LATERE RAADPLEGING.

GEDETAILLEERDE VEILIGHEIDSVOORSCHRIFTEN

VOORZORGSMAATREGELEN:

• Gebruik geen beschadigde of verrormde snijschijven.

• Vervang de tafelinleg als het verbruikt is.

• Gebruik alleen snijschijven die door de producent aanbevolen zich en aan de eisen van de norm EN 847-1 voldoen.

• Gebruik geen HSS snijtschijven.

• Gebruik persoonlijke beschermingsmiddelen zoals:

-oorbescherming om het risico van gehoorverlies te reduceren, -oogbescherming,
- ademhalingswegenbescherming zodate het risico van het inademen van schadelijke stoffen, gereduceerd worden,
- handschoenen voor bediening van snijschijven (de schijven dwellen aan de opening te worden vastgehonden) en andere poreuze materialen.
- Gebruik een stofafzuigsystemtijdens het snijden van hout.

VEILIG WERK:

• Alvorens de zaag aan te sluiten, controllerer de spanningskabel. Bij vaststelling van beschadigingen maar het door een bevoegde servicedienst repareren.
• Alvorens de zaag op de spanning aan te sluiten, verzeker u zich of de netwerkspanning met de spanning op het typeplaatie van het toestel overeenkomt.

• Laat onbevoegde personen en met name kinderen het toestel of de spanningskabel Niet aanraken en in de buurt van het werkplek verblijven.

• Pas de snijschijf aan het soort te snijden materiaal aan.

• Het is verboden om de zaag voor het snijden van andere materiaalen dan door de producent aanbevolen te gebruiken.

• Gebruik de zaag nooit zonder of met geblokkeerde bescherer.
• Verzeker u zich datijdens het verstekzagen de arm goed bevestigd is.
• Houd de vloer in de buurt van de machine in goede staat en zonder losee materialen zoals spanen of andere restanten.

Zorg voor voldoende algemene of lokale verlichting.
- De operator van de machine dient over de nodige kennis over het gebruik, bediening en werk met de machine te beschikken.
- Gebruik alleen scherpe snijschijven, let op voor de maximale snelheid aangegeven op de snijschijf.
- Verzeker u zich dat de gebruike afstandsringen en spilringen volgens de aanwijzingen van de producent worden toegepast.
- Indien de zaag van een laser voorzien is, verrang deze nooit met een ander soort laser. Alle herstellingen dienen door de producent van de laser of geauthoriseerde vertegenwoordiger uitgevoerd te worden.
- Alvorens met het werk te beginnen, verzeker u zich of de machine aan de tafel bevestigd is.

VEILIGHEIDSVOORSCHRIFTEN VOOR DE LASER

In de constructie van het elektrogereedschap worden een laser van klasse 2 met het maximale vermogen van < 1mW en de straalengte van 650~mm toegepast. Zulk toestel is Niet gevaarlijk voor de ogen maar het is verboden om direct in de straalbron te kijken (gevaar van tijdelijke blindheid).

WAARSCHUWING. Kijk Niet direct op de laserstraal. Het brengt gevaar met zich mee. Volg de onderstaande veiligheidsvoorschriften op.

• Gebruik de laser volgens de aanwijzingen van de producent.
• Richt nooit bewust of onbewust de laserstraal in de richting van mensen, dieren of een ander object dan het te bewerken materiaal.
• Voorkom het onverwachtrichten van de laserstraal aan deogen van andere personen of dieren dooreen periode langer dan 0,25 s, bv. via weerkaatsing door spiegels.
• Verzeker sich altijd of de laserstraal op het materiaal dat geen weerkaatsende oppervlaktes heeft, gericht is. Glanzende staalplaat LAST het gebruik van de laser Niet toe omdat op die manier kan het Licht in de richting van de operator, deerden en dieren gevaarlijk weerkaatsen.
• Het is verboden om de laser door een ander soort toestel te verrangen. Laat alle reparatives door de producent of een bevoegde personuuitvoeren.

LET OP! Toestel bestemd alleen voor binnengebruik!

Ondanks toepassing van veilige constructie, gebruik van veiligheidsmiddelen en aanvullende beschermende middelen alkijd bestaat er een Klein risico van lichaamsletsels tijdens de werkzaamheden.

Uitleg over de gebruiekte pictogrammen.

1

2

3

4

5

6

1. Lees de gebruiksaanwijzing, volg de opgenomen waarschuwingen en veiligheidsvoorschriften op!
2. Gebruik persoonlijke beschemmingsmiddelen (oog- en gehoorbescherming)
3. Alvorens met de bedienings- en reparatie werkzaamheden te beginnen, trek de stekker uit het stopcontact.
4. Laat kinderen nicht in de buurt van het toestelkommen.
5. Tegen regen beschemen.
6. Tweede veiligheidsklasse.

Het instellen op een andere manier dan in deze gebruiksaanwijzing aangegeven, dreigt met blootstelling aan laserstraling!

OPBOUW EN TOEPASSING

De verstkzaag is voorzien van een onderstel waarmee de hoek van de snijkop gewijzigd kan worden. Daarnaast de kop van de verstkzaag, afhankelijk van de constructie, voor groter gebruiksgemak en grotere snijlengte onder een hoek kan buigen en uitschuiven.

De verstkzaag is bestemd voor het snijden van houtstukken die aan de grootte van het toestel aangepast zich. Het is verboden om het voor het snijden van stoorkout te gebruiken. Gebruik de zaag alleen volgens de bestemming. Pogingen van gebruik voor andere doeleinden worden beschouwd als onjuist gebruik. Gebruik de zaag alleen met de juiste snijschijven met hardmetalen tanden. De verstkzaag worden ontworpen voor shimmerwerkzaamheden op het werkplek en bij de constructies.

Gebruik het gereedschap alleen in overeenstemming met het beoogde doel!

BESCHRIJVING VAN DE GRAFISCHE PAGINA'S

De onderstaande nummering heeft betrekking op de elementen van het toestel weergegeven op de grafische pagina's van deze gebruiksaanwijzing.

1. Blokkadeknop van de werktafel

2. Vaste beschermer

3. Transportgreep

4. Handvat 24. Tafelinleg
5. Blokkadeknop van de hoofdschakelaar 25. Werktafel
6. Hoofdschakelaar 26. Lasermodule
7. Hendel van de beschermer van de snijschijf
8. Blokkadeknop van de spil 28. Stofuitlaat
9. Beschermer van de snijschijf 29. Stofzak
10. Deksel van de koolborstel
11. Blokkadepin van de kop
12. Begrenzer van de snijdiepe
13. Schroef van de begrenzer van de snijdiepe
14. Draaiknop van de geleiderblokkade
15. Geleider
16. Blokkadehendel van de kop
17. Stootlilst
18. Tafelverlenging 38. Laser
19. Eindebegrenzer
20. Blokkadeknop van de tefelverlenging
21. Montageopening
22. Gradenschaal van de werktafel
23. Hoekindicatie van de werktafel

24. Hendel van automatisch vaststellen

25. Draaiknop van de verticale drukker

26. Arm van de verticale drukker
27. Blokkadeknop van de arm van de verticale drukker
28. Bevestigingsknop van het materiaal
29. Gradenschaal van de kophelling
30. Hoekindicatie van de kophelling
31. Batterijhouser

32. Schakelaar van de laser

33. Bevestigingschroeven van de lasermodule

34. Bevestigingsschroef van de centrale plaat
35. Centrale planta
36. Regelschroef van de hoek 0^

37. Regelschroef van de hoek 45^

38. Er können verschillen:tussen de afbeeling en het product optreden.

OMSCHRIJVING VAN DE GEBRUIKTE GRAFISCHE TEKENS

LET OPI!

WAARSCHUWING

MONTAGE / INSTELLINGEN

INFORMATIE

UITRUSTING EN ACCESSOIRES

1. Stofzak

-1st.

1. Speciale sleutel

-1st.

1. Verticale drukker

-1st.

WERKVOORBEREIDING

Alvorens met enige montage- of regelwerkzaamheden aan de verstekzaag te beginnen, verzeker uitzich dat de stekker uit het stopcontact getrokken is.

VERPLAATSEN VAN DE VERSTEKZAAG

Bij het verplaatsen van de verstekzaag verzeker u zich dat de kop in de verste onderste stand geblokkeerd werden.
- Controller of de blokkadeknop van de werktafel, blokkadehendel van de kop en andere beveiligende elementen goed vastgedraaid�.

MONTAGE VAN DE VERSTEKZAAG OP DE WERKTAFEL

Het is aangeraden dat de zaag aan de werktafel of het onderstel met behulp van de montageopeningen (19) in het onderstel van de zaag bevestigd is waardoor veilige werking gegarandeerd worden alsook het risico van ongewenste verplaatsingen van het toestel tijdens het werk. De montageopeningen lately de

toepassing van 8 mm schroeven met ronde of zeskant kop.

Tijdens de montage van de zaag aan het werktafel verzeker u zich of:

• De oppervlakte van de werktafel vlak en schoon is.
• De schroeven gelijk en Niet met te große druk vastgedraaid zichn (zodat er geen spanning of cervorming van het onderstel ontstaat). Bij te große spanning bestaat er een gevaar van het breken van het onderstel.

Om het verzamelen van het stof gegen te gaan en de maximale efficiency van het werk te verkrijgen, kan de zaag op een industrielle stofafzuiiger met gebruik van de stofuitlaat (28) worden aangesloten. Het stof kan ook in de stofzak (in de levering) worden verzameld. De stofzak (29) dient op de stofuitlaat (28) worden geplaatst (afb. A). Om de stofzak leeg te make, trek deze uit de stofuitlaat en open de ritssluiting om volledige toegang tot de zak te verkrijgen.

Om de optimale stofafzuiig te verkrijgen, maak de zak al bij de 2/3 inhoud leeg.

INSTELLEN VAN DE GIEKARM (DE KOP)

De giekarm heeft twee standen, de bovenste en onderste. Om de giekarm van de geblokkeerde stand vrij te makes:

Druk op de giekarm en houd deze maar beneden ingerukt.
- Trek aan de blokkadepin van de kop (9).
- Begeleid de giekarm met de hand als deze maar boven gaat.

Om de giekarm in de onderste stand te blokkeren:

• Druk en houd de hendel van de bescherer van de schijf (5) vast.
• Druk de giekarm maar beneden totdat alles in de onderste stand kommt.
• Blokker de giekarm in deze stand door de blokkadepin van de kop (9) in te schuiven.

VERTICALE DRUKKER

De verticale drukker (afb. B) kan in het onderstel van de zaag aan beiden kanten van de werktafel worden gemonteerd en kan—helemaal aan de grootte van het te snijden materiaal aangepast worden. Het is verboden om met de zaag zonder de verticale drukker te werken.

Maak de draaiknop van de verticale drukker (30) aan de zijde waaraan de verticale drukker gemonteerd wordt los.
- Monteer de verticale drukker door deze door de opening in het onderstel van de zaag te trekken en draai de draaiknop van de verticale drukker (30) aan het onderstel vast.
- Na het aanpassen van de positie van de arm van de verticale drukker (31) aan het te bewerken materiaal draai de blokkadeknop van de arm van de verticale drukker (32) en bevestigingsknop van het materiaal (33) vast.
- Controller of het materiaal stabel gemonteerd is.

WERK/INSTELLINGEN

Alvorens met enige regelwerkzaamheden aan de zaagmachine te beginnen, verzeker u zich dat de spanning ward onderbroken. Om de eigeneiligheid en efficiente werkung van de zaagmachine te garanderen, voer alle regelprocedures in het geheel UIT.

Na afronding van alle regel- en instelwerkzaamheden verzeker u zich dat alle sleutels weggenomen werden. Controller alle verbindingen met het oog op juiste bevestiging.

Controleerijdens de regelwerkzaamheden of alle buiten elementen op de juiste manier werken en aan alle voorwaarden van juiste werking voldoen. Elk versleten of beschadigd onderdeel dient door gekwalificeerd personeel uitgewisseld te worden, alvorens de zaagmachine in gebruik worden genomen.

AAN-/UITZETTEN

De spanning van het network moet met de spanning aangegeven op het typeplaatje van de zaagmachine overeenkomen.

De zaagmachine kan alleen aangezet worden als de snijschijf van het te bewerken materiaal weggeschoven is.

De verstekzaag is voorzien van een blokkadeknop van de hoofdschakelaar (3) die gegen toevalig aanzetten beschermt.

Aanzetten:

• Druk op de blokkadeknop van de hoofdschakelaar (3).
• Druk en houd ingedrukt de hoofdschakelaar (4).

Uitzetten:

Maak de hoofdschakelaar (4) vrij.

INSTELLEN VAN DETAFELVERLENGING

• De tafelverlenging (16) bevindt zich aan de beiden zichden van het onderstel.
• Deblokkeer de blokkadeknoppen van de tefelverlenging (18) (afb. C).

Stel de lenghte van de tafelverlenging in.

• Monteer met behulp van de blokkadeknoppen van de tefelverlenging (18).
• Indien nodig maak gebruik van de eindbegrenzers (17) die het snijden op maat makkelijk make.

INSTellen VAN DE BEGRENZER VAN DE SNIJDIEPTE

De begrenzer van de snijdiepte kan gebruikt worden als er een gleuf in het materiaal uitgevoerd dient te worden. Alleen de oppervlakte van het te bewerken materiaal worden gesneden waar bij de schijf Niet op de volledige diepte draait.

• Blokker de blokkadehendel van de kop (14).
  Maak de draaiknop van de geleiderblokkade (12) los en schuif de kop maarachten.
• Draai de draaiknop van de geleiderblokkade (12) vast.
• Zet de begrenzer van de snijdiepte (10) in de stand met de beperkte snijdiepte (afb. D).
• Laat de giekarm waar beneden komen enplaats deze in de onderste stand, rustend op de begrenzer van de snijdiepte.
• Draai (haar links ofaar rechts) met de schroef van de begrenzer van de snijdiepte (11) (afb. D) om de juiste snijdiepte te verkrijgen.
  Maak de draaiknop van de geleiderblokkade (12) los.

Voer de geplande snede op de ingestelde diepte UIT.

• Om waar de volledige snijdiepte terug te keren, draai de begrenzer van de snijdiepte (10) maar de stand waarop na het dalen van de giekarm de schroef van de begrenzer van de snijdiepte (11) met de begrenzer van de snijdiepte (10) Niet aanraakt.

INSTellen VAN DE WERK TAFEL VOOR ONDER HOEK SNIJDEN

De draaibare giekarm toelaat om het materiaal onder een willekeurige hoek vanaf 90^ tot 45^ maar links of waar rechts snijden.

• Trek de aan blokkadepin van de kop (9) zodat de giekarm langzaam maar de bovenste stand komt.
  Maak de blokkadeknop van de werktafel (23) los.
• Druk en houd ingedrukt de hendel van automatisch vaststellen (22) en draai de giekarm maar links of aanrechtstotdat de gewenste waarde op de gradenschaal van de werktafel (20) verschijnt.
• Blokker door de blokkadeknop van de werktafel (23) vast te draaien.

De gradenschaal van de werktafel (20) is voorzien van een aantal gemarkeerde standen waarop het automatisch vaststellen van de giekarm gebeurt. Het is möglichelijk alleen indienijdens de omdraaing van de giekarm de hendel van automatisch vaststellen (22) Niet ingedrukt is en in deze fabrieks aangegeven standen kan blokkeren. Het zijn het meest gebruikte snijhoeken (15^, 22, 5^, 30^, 45^ maar links /aar rechts). Het instellen van de juiste hoek kan met gebruik van de gradenschaal van de werktafel (20) precies om de een graad ingesteld worden. Ondanks de gradenschaal voldoende precies voor de meeste uitgevoerde werkzaamheden is, is het aangeraden om de snijhoek met gebruik van een gradesboog of een ander meettoestel te controleren.

CONTROLE EN INSTELLLEN VAN DE LOODRECHTE STAND VAN DE SNIJSCHIJF TEGEN DE WERKTAFEL

Maak de blokkadehendel van de kop (14) los.
- Plaats de kop in de 0^ stand (loodrecht ten opzichte van de werktafel) en draai de blokkadehendel van de kop (14) vast.

Maak de blokkadeknop van de werktafel (23) los, druk en houd ingedrukt de hendel van automatisch vaststellen (22).
- Plaats de werktafel in de 0^ stand, maar de hendel van automatisch vaststellen los en draai de blokkadeknop van de werktafel (23) vast.
- Druk op de hendel van de beschermer van de snijschijf (5) en LAST de kop maar de onderste stand dalen.
- Controller (met behulp van een toestel) de loodrechte stand van de snijschijf te opzichte van de werktafel.

Tijdens de uitvoering van de metingen verzeker u zich dat het meettoestel de tand van de snijschijf Niet aanraakt omdat door de dikte van de hardmetalen zaagbladen kan de meting nicht precies zijn.

Indien de gemeten hoek anders dan 90^ is, dienen de navolgende regelwerkzaamheden uitgevoerd worden:

Maak de beveiligende moer los en draai met de regelschroef van de hoek 0^ (42) (afb. E) maar rechts of aan links om de hellingshoek van de snijschijf te vergroten of verminderen.
- Na het instellen van de loodrechte stand van de snijschijf ten opzichte van de werktafel maar de kop waar de bovenste stand terugkeren.
- Houd de regelschroef van de hoek 0^ (42) met de hand en draai de beveiligende moer vast.
- Laat de kop maar beneden dalen en controllerer opnieuw of de ingestelde hoek met de aanwijzing op de gradenschaal van de kophelling (34) overeenkomt, indien nodig regel de stand van de hoekindicatie van de kophelling (35) (afb. E).

Voer gelijke afregeling voor de hoek van 45^ voor versteksnijden met gebruik van de regelschroef van de hoek 45^ (43) (rys. E).

CONTROLE EN INSTELLLEN VAN DE LOODRECHTE STAND VAN DE SNIJSCHIJ FEGEN DE STOOTLIJST

Deze procedure dient altiijd uitgevoerd worden als de stootlij gestemonteerd of uitgewisseld werktafel zich befindt. De stootlijdien als een begrenzing voor het te snijden materiaal.

Maak de blokkadeknop van de werktafel (23) los, druk en houd ingedrukt de hendel van automatisch vaststellen (22) en plaats de werktafel in de 0^ stand.

• Laat de kop van de zaag maar de onderste stand dalen.

• Controller de hoek met behulp van een gradenboog of een ander meettoestel.
  Schuif het meettoestel aan de stootlijst (15).

• De meting dient 90^ aan te given.

Indien afregelen nodig is:

Maak de bevestigingschroeven van de stootlijst (15) los.
Regel de stand van de stootlijst (15) af zodate deze loodrecht aan de snijschijf zich bevindt.
- Draai de bevestigingschroeven van de stootlijst vast.

INSTellen VAN DE GIEKARM (DE KOP) VOOR VERSTEKZAGEN

De giekarm kan onder willekeurige hoek tussen 0^ tot 45^ zich bevinden - voor verstkzagen (afb. E).

• Trek de aan blokkadepin van de kop (9) zodat de giekarm langzaam maar de bovenste stand komt.
  Maak de blokkadehendel van de kop (14) los.
• Buig de giekarm waar links onder de gewenste hoek die op de gradenschaal van de kophelling (34) met gebruik van de hoekindicatie van de kophelling (35) afgelezen kan worden (afb. E).
• Draai de blokkadehendel van de kop (14) vast.

Indien beiden hoeken aufgereld dieren te worden (in beiden oppervlaktes, horizontale en verticale), voor gecombineerd snijden, stel.altijd in de eerste volgorde de hoek van het versteksnijden.

CONTROLE VAN DE WERKING VAN DE LASER

De laser stuart een bundel van laserlicht die een lijn op het materiaal aangeeft waarop het snijden gaat verlopen. De juiste instelling van de lijn van de laserbundel werkijdens het productieproces afgeregeld. Toch bij precieze werkzaamheden alvorens met het snijden te beginnen, dienen de instellenen gecontroleerd te worden.

• Plaats de batterijen in de batterijhouser (36) (afb. F) en verzeker u zich of de polen juist gericht�<|im_start|>
• Plaats de werktafel in de stand waarop de hoekindicatie van de werktafel (21) met het 0^ punt op de gradenschaal van de werktafel (20) en de hoekindicatie van de kophelling (35) (afb. E) met het 0^ punt op de gradenschaal van de kophelling (34) (afb. E) overeenkomt.
• Bevestig op de werktafel (25) een stuk van afvalmaterialiaal en voer de snede UIT.
  Maak de giekarm los en LAST het afvalmaterial op de werktafel van de zaagmachine zitten.
• Plaats de schakelaar van de laser (37) in de "I" stand (gemarkeeed).
• De ontstane Lichtbundel dient evenwijdig aan de snijlijn te verlopen.

Het is verboden omijdens het afregelen van de leidende laserbundel direct op de bundel of de werkkaatsende oppervlakte te kijkken. Zet de laseruit indien het Niet gebruikt worden.

Indien de bundel van laserlicht Niet evenwijdig aan de snijlijn verloopt:

• Draai de laser (38) zachtjes় aan links of maar rechts (afb. G) in de behuizing van de lasermodule (26) totdat de bundel evenwijdig verloopt. Het is verboden om de lasermodule met groe kracht lately omdraaien en met meer dan enkele grades.
• Indien de lasermodule in de dwarse lijn afgeregeld dient te worden, maak de bevestigingschroeven van de lasermodule (39) los en versuschuif de lasermoduleaar links of naar rechts totdat er een evenwijdige lijn tussen de laserbundel en de snijlijn ontstaat.

Het stof dat bij het snijden ontstaat, kan het laserlicht verduisteren, om die reden dient de lens van de laser regelmatig gereinigd te worden.

AANZETTEN VAN DE ZAAGMACHINE

Alvorens op de hoofdschakelaar te drukken, verzeker u zich of de zaagmachine op de juiste manier alsook volgens de aanwijzingen van deze gebruiksaanwijzing gemonteerd en afgeregeld werk.

De beschreiben zaagmachine worden voor derechtshandige mensen ontworpen.

• Druk op de blokkadeknop van de hoofdschakelaar (3).
  Druk op de hoofdschakelaar (4).
• Laat de motor van de zaagmachine met het volledige toerental draaien.
• Druk op de hendel van de beschermer van de snijschijf (5).
  Laat de giekarmaar het te bewerken materiaal dalen.
  Maak de hendel van de beschermer van de snijschijf (5) vrij.
  Voer de snedeuit.

STOPZETTEN VAN DE ZAAGMACHINE

Maak de hoofdschakelaar (4) vrij en wacht totdat de snijschijf met het draaien stopt.

Schuif de giekarm vanaf het bewerkte materiaal af enaar het waar boven gaan.

Tijdelijke vonkproductie op de borstels van de elektrische motor vormt een normal verschijnsel tijdens het aan- en uitzetten van de zaagmachine. Het is verboden om de snijschijf van de zaagmachine door de uitoefening van een zijdelingse druk stop tezetten.

SNIJDEN MET DE ZAAGMACHINE

Bevestig het te snijden materiaal op zulke manier zodate het de bediening van de zaagmachine nicht belemmert. Alvorens de zaagmachine aan te zetten, verschuif de kop maar de onderste stand om zich te verzekeren dat de zaagkop en beschermer van de snijschijf onbelemmerd kannen bewegen. Verzeker u zich of de beschermer van de snijschijf�<|im_start|>

Alvorens met het snijden te beginnen, verzeker u zich of de blokkadeknop van de werktafel (23) en de blokkadehendel van de kop (14) van de zaagmachine goed vastgedraaid+zijn.

• Sluit de zaagmachine op het netwerk aan.

• Verzeker u zich of de spanningskabel Niet in de buurt van de snijschijf of het onderstel van het toestel zich bevindt.

• Plaats het materiaal op de werktafel en verzeker u zich of deze goed bevestigd is zodate het tijdens het snijden Niet verschuift.

• Plaats de zaagkop in de verste,chterste stand en met behulp van de draaiknop van de geleiderblokkade (12) blokkeer de geleider (13).

• Deblokkeer de kop en de beschermer van de snijschijf.
• Druk op de blokkadeknop van de hoofdschakelaar en zet de zaagmachine aan (wacht totdat de snijtsijf het maximale toerental bereikt).
• Laat de zaagkop langzaamalen.
• Begin met het snijden door een geringe kracht op de kop tijdens het snijden uit te oefenen.

Het onvoldoende vastdraaien van de blokkadeknoppen kan het onverwachtte verschuiving van de snijschijf op de bovenste oppervlakte van het materiaal als gevolg hebben waardoor het risico van letsels van de operator door materiaalstukken ontstaat.

SNIJDEN MET VERSCHUIVING VAN DE GIEKARM (DE KOP) VAN DE ZAAGMACHINE

Het verzruiven van de giekarm van de zaagmachine toelaat om de snijschijn waar voren en maarachten te bewegen waardoor bredere materiaalstukken konnen worden gesneden.

• Plaats de giekarm in de bovenste stand.

Maak de draaiknop van de geleiderblokkade (12) los.
- Alvorens de zaagmachine aan te zetten, houd de giekarm in de bovenste stand en trek waar zichzelf.
- Druk op blokkadeknop van de hoofdschakelaar (3) en zet de zaagmachine aan.
Maak de giekarm vrij en wacht totdat de snijschijf de maximale snelheid bereikt.

Maak de beschemer van de snijschijf vrij.
- Laat de giekarm dalen en begin met het snijden.
- Tijdens het snijden verschuif de giekarm vanaf achteren (vanaf zichzelf).
- Na het doorenjden van het materiaal maak de hoofdschakelaar vrij, wacht totdat de snijschijf met het draaien stopt enplaats de giekarm in de bovenste stand.

Het is verboden om te snijden door de zaagkop waar zichelf te verschuiven. De snijschijf van de zaagmachine kan in zulk geval op het gesneden materiaal komen waardoor het risico van letsels van de operator door terugslag ontstaat.

BEDIENING EN ONDERHOUD

Alvorens met enige installment-, regel-, bedienings- of herstelwerkzaamheden te beginnen, dient de aansluiting van het elektrogereedschap met de netspanning te worden onderbroken.

REINIGING

• Na afronding van het werk verwijder alle materiaalstukken, spanen en stof uit de tafelinleg van de werktafel alsook het gebied rond de snijschijf en haar beschermer.

• Verzeker u zich of de ventilatieopengen van de motorbehuizing schoon zijn en er geen spanen of stof zitten.
  Maak de geleiders schoon en breng een dunne laag van vaste smeermiddel aan.

• Houd alle handvatten en draaiknoppen schoon.
  Maak de lens van de laser met een kwast schoon.

UITWISSELING VAN DE SNIJSCHIJF

• Druk op de hendel van de beschemer van de snijschijf (5).
• Til de bescherer van de snijschijf (7) en draai de bevestigingschroef van de centraleplaat (40)uit (afb.H).
• Verschuiif de centrale planta (41) maar links zodate er toegang tot de bevestigingschroef van de snijschijf worden verkreten.
• Druk op de blokkadeknop van de spel (6) en draai met de snijschijf totdat het geblokkeerd is.
• Met gebruik van de speciale sleutel (in de levering) maar los en draai de bevestigingschroef van de snijschijfuit.
• Neem de buitendichting af en neem de snijschijf weg (let op op de reductiering indien aanwezig).
• Verwijder alle vuil van de spel en dichtingen die de snijschijf bevestigen.

• Monteer de nouvelle snijschijf door de bovenstaande handelingen in de omgekeerde volgorde uit te voeren.

• Na afronding verzeker u zich of alle sleutels en regelgereedschappen verwijderd worden en of alle schroeven, draaiknuppen en bouteen goed vastgedraaid+zijn.

De beveiligende schroef is van een linkse schroefdraad voorzien. Wees bijzonder aandachtig bij het aangrijpen van de snijschijf. Gebruik de beschemende handschoenen om de handen gegen het contact met scherpe tanden van de snijschijf te beschemeren.

UITWISSELING VAN DE BATTERIJEN IN DE LASERMODULE

De lasermodule wordt door twee batterijen 1,5 V type AAA gevoed.

• Open de deksel van de batterijhouser (36) (afb. F).

• Verwijder de afgedankte batterijen.

• Plaats de nouvelle batterijen en verzeker u zich de polen juist+zijn gericht.

Monteer de deksel van de batterijhouser.

UITWISSELING VAN KOOLBORSTELS

Versleten (korter dan 5mm ), aufgebrande of gebarsten koolborstels van de motor dienen onmiddelijk uitgewisseld te worden. Altijd dienen er beiden borstels tegelijk uitgewisseld te worden

• Draai de deksels van de koolborstels (8) los.
• Neem de versleten koolborstels weg.
• Verwijder het eventuele stof met gebruik van zicht druklucht.
• Plaats de nouvelle koolborstels (de borstels dienen onbelemmerd in de borstelhoulders zitten).
• Monteer de deksels van de koolborstels (8).

Na uitvoering van de uitwisseling van de koolborstels dient de elektrogereedschap door ong. 1-2 min. zonder belasting gedraaid te worden zodate de koolborstels zich aan de cummutator van de motor aanpassen. Het uitwisseling van de koolborstels dient door een vakbekwame persoonuitgevoerd en met gebruik van originele verrangonderdelen te worden.

Allerlei soorten van stoornissen dienen door een geauthoriseerde servicedienst van de producent verwijderd te worden.

Verstekzaag
Parameter Waarde
Spanning	230V~
Frequentie	50Hz
Nominale kracht 1800W
Toerental van de spill zichonder belasting 4800min	-1
Zaagbereik voor hoekzagen ± 45°
Zaagbereik voor verstekzagen 0° ÷ 45°
Buitendiameter van de snijschijf 254mm
Diameter van de opening in de snijschijf 30mm
Afmetingen van het te snijden materiaalhoekzagen / verstekzagen	0° x 0° 90 x 280mm
	45° x 0° 90 x 200mm
	45° x 45° 50 x 200mm
	0° x 45° 50 x 280mm
Lengte van de geleider 195mm
Klasse van de laser 2
Vermogen van de laser	< 1mW
Golflete van de laser	λ = 650nm
Veiligheidsklasse	II
Gewicht	16 kg
Bouwjaar	2019

GEGEVENS BETREFFENDE LAWAAI EN TRILLINGEN

Akoestische druk niveau: Lp_A = 95,2 dB(A) K = 3 dB(A)

Akoestische kracht niveau: LW_A = 108,2dB(A) K = 3dB(A)

Waarde van de trillingen versnelling: a_h = 2,936 ~m / s^2 K = 1,5 ~m / s^2

MILIEUBESCHERMING

Elektrische producten dienen Niet tezamen met huisafval verzameld maar waar speciale bedrijven voor utilisatie afgevoerd te worden. Informatie over utiliseatie wordt door de verkoper van het product of locale overheid verstrekken. Afgedankte elektrische en elektronische toestellen bevatten stoffen die van invloed voor het milieu+kennen+zijn. Toestellen die Nietaar de recyclage worden doorgegeven vormen een potentieel gevaar voor het milieu en menselijk gezondheid.

• Met voorbehoud van wijzigingen invoering.

"Tipex Groep Vennootschap met beperkte aansprakelijkheid [Grupa Topex Spolka z ograniczona odpowiedzialnosci] Commanditaire Vennootschap [Spolka komandytowa] met zetel te Warszawa, ul. Pograniczna 2/4 (verder: "Topex Groep") deelt u mede, dat alle auteursrechten op de inhoud van deze gebruiksaanwijzing (verder: "Gebruiksaanwijzing"), waaronder de tekst, geplaatste fot's, schema's, tekeningen, alsook de opbouw aan Topex Groep behoren en worden op basis van de Wet van 4 februar 1994 inzake auteursrechten en aanverwante rechten (Stb. 2006, Nr. 90, Pos. 631 met latere aanpassingen) beschermd. Kopieren, bewerken, publiceren en modificeren voor handelsdoeleinden van deze Gebruiksaanwijzing alsook enkele delen ervan zonder schriftelijke toestemming van Topex Groep is strikt verboden en kan civielrechtelijkte of strafrechtelijkke verwolg ing als gevolg hebben.

FR

TRADUCTION DE LA NOTICE ORIGINALE

SCIE A ONGLET

59G812

ATTENTION : AVANT DE PROCESSÉR A UTILISER L'OUTIL ÉLECTRIQUE, IL FAUT LIRE ATTENTIVEMENT LA NOTICE D'EMPÔI ET LA CONSERV ER POUR UNÉ UTILISATION ULTÉRIÉURE.

RÉGLES DE SECURITÉ DÉTAILLÉES
