Toote tüüp	Keltsaag
Mark	Graphite
Mudel	59G812
Nimipinge	230 V~
Nimisagedus	50 Hz
Nimivõimsus	1800 W
Tühikäigu kiirus	4800 p/min
Ketta välisläbimõõt	254 mm
Ketta ava	30 mm
Nurga lõikeulatus (laual)	±45°
Kalde ulatus (kelt)	0° kuni 45°
Lõikevõime (0°×0°)	90 × 280 mm
Lõikevõime (45°×0°)	90 × 200 mm
Lõikevõime (45°×45°)	50 × 200 mm
Lõikevõime (0°×45°)	50 × 280 mm
Juhiku pikkus	195 mm
Kaitseklass	II (topeltisolatsioon)
Laser	Klass 2, < 1 mW, 650 nm
Kaal	16 kg
Helirõhu tase	95,2 dB(A) (K=3 dB)
Helivõimsuse tase	108,2 dB(A) (K=3 dB)
Vibratsioon (kiirendusväärtus)	2,936 m/s² (K=1,5 m/s²)
Tolmu eemaldamine	Tolmuimeja ühendus ja tolmukott kaasas
Kaasasolevad tarvikud	Tolmukott, erivõti, vertikaalne kinnitus

Korduma kippuvad küsimused - 59G812 Graphite

Kuidas vahetada Graphite 59G812 keltsaagi lõikeketast?

Ketta vahetamiseks ühendage seade esmalt vooluvõrgust. Tõstke ketta kaitse (7) üles ja eemaldage keskplaadi kinnituskruvi (40). Liigutage keskplaati (41), et pääseda ligi ketta kruvile. Lukustage spindel nupuga (6), keerake ketta kruvi lahti erivõtmega (vasakkeere), eemaldage välimine seib ja ketas. Paigaldage uus ketas vastupidises järjekorras. Kandke kaitsekindaid.

Kuidas reguleerida keltsaagi laserit?

Seadke laud 0°-le ja pea 0°-le. Tehke proovilõige jäägile. Lülitage laser sisse (nupp 37). Kui laserijoon pole lõikega paralleelne, pöörake laserimoodulit (38) õrnalt oma korpuses. Vajadusel keerake kruvid (39) lahti ja liigutage seda külgsuunas. Ärge kunagi vaadake otse kiire sisse.

Kuidas reguleerida sae lõikenurka?

Laua nurga (kaldlõige) jaoks keerake nupp (23) lahti, vajutage hooba (22) ja pöörake soovitud nurga alla (skaala 20). Pea kalde (kelt) jaoks keerake hoob (14) lahti ja kallutage pead (skaala 34). Pärast reguleerimist pingutage. Kombineeritud lõigete korral reguleerige esmalt kelt, seejärel kalle.

Kuidas kasutada lõikesügavuse piirikut?

Piirik (10) võimaldab teha sooni. Lukustage hoob (14), keerake nupp (12) lahti ja tõmmake pea tagasi. Pöörake piirik reguleerimisasendisse, langetage vars selle vastu, seejärel reguleerige kruvi (11) soovitud sügavusele. Maksimaalse sügavuse saavutamiseks langetage piirik.

Kuidas tõhusalt tolmu eemaldada?

Ühendage imemissüsteem toru (28) külge või kinnitage kaasasolev tolmukott (29). Tühjendage kott, kui see on 2/3 ulatuses täis, et tagada optimaalne imemine. Puhastage regulaarselt mootori ventilatsiooniavasid.

Millised on olulised ohutusmeetmed?

Kandke alati kuulmiskaitseid, silmakaitseid ja tolmumaski. Kasutage ketaste käsitsemisel kindaid. Kontrollige, et kaabel pole kahjustatud. Lõigake ainult soovitatud materjale (puit, mitte küttepuit). Veenduge, et saag on laua külge kinnitatud. Ärge vaadake laserkiire sisse.

Kuidas vahetada süsinikharju?

Ühendage seade vooluvõrgust. Keerake korgid (8) lahti, eemaldage kulunud harjad (pikkus < 5 mm). Puhastage suruõhuga. Sisestage uued harjad, keerake korgid tagasi. Laske saagil 1–2 minutit tühikäigul töötada, et harjad sisse töötada. Vajadusel usaldage see toiming professionaalile.

Kuidas kontrollida, et ketas on lauaga risti?

Seadke pea 0°-le (hoob 14 pingutatud) ja laud 0°-le. Langetage pea täielikult alla. Nurga abil kontrollige ketta ja laua vahelist nurka. Kui see pole 90°, keerake vastumutter lahti ja reguleerige 0° reguleerimiskruvi (42). Pingutage ja kontrollige uuesti.

Milliseid kettaid võin kasutada?

Kasutage standardile EN 847-1 vastavaid kettaid, välisläbimõõduga 254 mm ja avaga 30 mm. Tootja soovitab paagutatud karbiidhammastega kettaid. Ärge kasutage kiirlõiketerasest (HSS) kettaid, kahjustatud ega deformeerunud kettaid.

Kuidas saagi ohutult transportida?

Lukustage pea alumisse asendisse, sisestades tihvti (9) pärast hoova (5) vajutamist. Pingutage laua nupud ja pea hoob (14). Kasutage transpordikäepidet (1). Veenduge, et kaabel ei lohiseks.

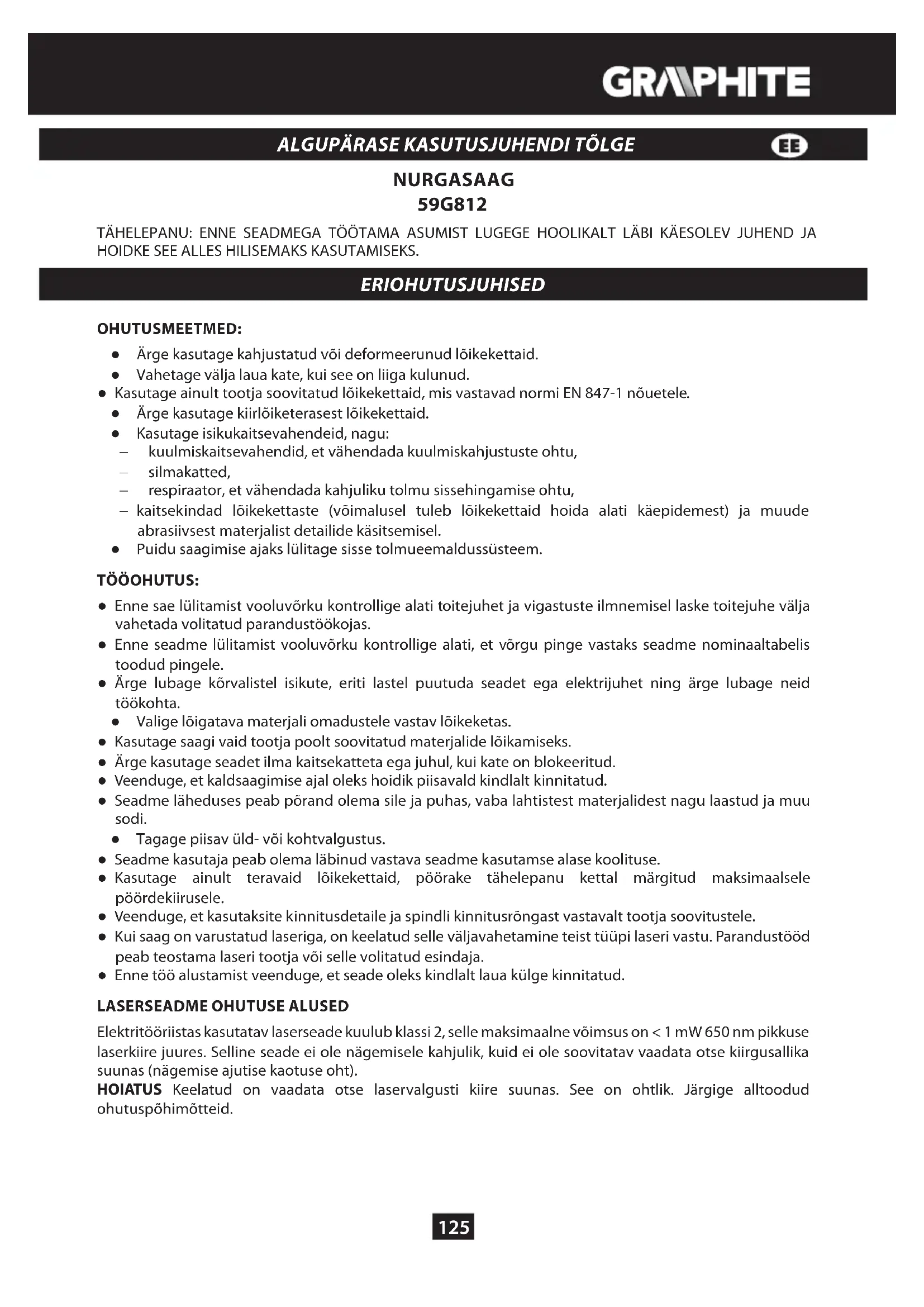

KASUTUSJUHEND 59G812 Graphite

• Arge kasutage kahjustatud voi deformeerunud liokekettaid.
  Vahetage valja laua kate, kui see on liiga kulunud.

• Kasutage ainult tootja soovitatud loikekettaid, mis vastavad normi EN 847-1 nouetele.

• Arge kasutage kiirloiketerasesl liokekettaid.

• Kasutage isikukaitsevahendeid, nagu:

kuulmiskaitsevahendid, et vahendada kuulmiskahjustuste ohtu,
- - silmakatted,
- respiraator, et vahendada kahjuliku tolu mu sissehingamise ohtu,
- kaitsekindad liokekettaste (voimalusel tuleb loikekettaid hoida alati kaepidemest) ja muude abrasivsest materjalist detailide kasitsemisel.
- Puidu saagimise ajaks lulitage sisse tolmueemaldussüsteem.

TÖOOHUTUS:

• Enne sae lulitamist vooluvorku kontrollige alati toitejuhet ja vigastuste ilmnemisel laske toitejuhe valja vahetada volitatud parandustookojas.
• Enne seadme lulitamist vooluvorku kontrollige alati, et vorgu pinge vastaks seadme nominaaltabelis toodud pingele.
• Arge lubage körvalistel isikute, eriti lastel puutuda seadet ega elektrijuhet ning arge lubage neid toökohta.

Valige loigatava materjali omadustele vastav loikeketas.

• Kasutage saagi vaid tootja poolt soovitatud materjalide loikamiseks.
• Arge kasutage seadet ilma kaitsekteta ega juhul, kui kate on blokeeritud.
  Veenduge, et kaldaagimise ajal oleks hoidik piisavald kindlalt kinnitatud.

• Seadme laheduses peab porand olema sile ja puhas, vaba lahtistest materjalidest nagu laastud ja muu sodi.

• Tagage piisav üld- vöi kohtvalgustus.

• Seadme kasutaja peab olema labinud vastava seadme kasutamse alase koolituse.

• Kasutage ainult teravaid lõikekettaid, põrake tâhelepanu kettal margitud maksimaalsele pördekiirusele.
  Veenduge, et kasutaksite kinnitusdetailed ja spindli kinnitusrongast vastavalt tootja soovitustele.
• Kui saag on varustatud laseriga, on keelatud selle valjavahetamine teist tuupi laseri vastu. Parandustoo peab teostama laseri tootja voi selle volitatud esindaja.
• Enne toö alustamist veenduge, et seade oleks kindlalt laua külge kinnitatud.

LASERSEADME OHUTUSE ALUSED

Elektritööriistas kasutatav laserseade kuulub klassi 2, selle maksimaalne voimsus on < 1 mW 650 nm pikkuse laserkire juures. Selline seade ei ole nagemisele kahjulik, kuid ei ole soovitatav vaadata otse kiirgusallika suunas (nagemise ajutise kaotuse oht).

HOIATUS Keelatud on vaadata otse laservalgusti kiire suunas. See on ohtlik. Järgige alltoodud ohutuspohimotteid.

• Kasutage laserseadet kooskolas tootja soovitustega.

• Arge iial suunake laserkiirt meelega voi kogemata inimstele, loomadele voi esemetele, mida te parasjagu seadmega ei tootle.
  Valtige laserkire juhuslikku sattumist korvaliste isikute voi loomade silma pikemaks ajaks kui 0,25 sekundit, naiteks kui viite valguskiirt peeglist mooda.

• Jälgige, et laserkiir oleks suunatud objektile, millel ei ole peegeldavaid pindu. Terasest saetera e i voimalda kasutada laservalgustit, sest sellelt vöib laserkiir ohtlikul viisil peegelduda seadmega toötaja, kolmandate isikute vöi loomade suunas.
• Keelatud on vahetada laserikomplekti muud tuupi seadmete vastu. Usaldage kokiwoimalikud parandustood tootjale voitootja poolt volitatud isikule.

TÄHELEPANU: Seade on moeldud kasutamiseks siseruumides.

Vaatamata turvakonstruktsionikasutamisele kogu toö vältel, turvavahendite jalisakaitsevahendite kasutamisele, on seadmega toötamise ajal alati olemas kehavigastuste oht.

Kasutatud piktogrammide selgitused.

1

2

3

4

5

6

1. Lugege kasutusjuhend labi ning järgige selles toodud hoiatusi ja ohutusjuhiseid!
2. Kasutage isikukaitsevahendeid (kaitseprillid, körvaklapid).
3. Enne hooldus- voi parandustoimingute alustamist tommake seadme pistik pistikupesast valja.
4. Arge lubage lapsi seadme lahedesse.
5. Kaitske seadet vihma eest
6. Teine kaitseklass

Seadme reguleerimine muul viisil kui kirjeldatud käesolevas juhendis vöib tekitada ohtlikku laserkiirgust.

EHITUS JA KASUTAMINE

Nurgasaag on varustatud alusega, mis voimaldab muuta selle külge kinnitatud saepea nurka. Lisaks sellele saab nurgasae pead, olenevalt selle ehitusest, kallutada nurga alla ja valja tommata, mis suurenda sae funktsionaalsust ja saagimispikkust.

Nurgasaag on moeldud seadme suurusega sobivate puitdetailed lioikamiseks. Arge kasutage saagi kuttepuude saagimiseks. Saagi tohib kasutada ainult vastavlt märaratud otstarbele. Katseid kasutada saagi märarust erineval otstarbel kasicletakse kui vaarkasutamist. Kasutage saagi eranditult ainult koos vastavate loikeketastega, millel on kovasulamalustega hambad. Nurgasaagi voib kasutada nii tokojas kui ehitusobjektil tehtavate puusepatöde jaoks.

Keelatud on kasutada seadet vastuolus selle märatud otstarbega!

JOONISTE SELGITUS

Alltoodud numeratsion vastab kaesoleva juhendi joonistel toodud seadme elementide numeratsionile.

1. Transportkäepide

2. Töölau lukustusnupp

3. Käepideme hoidik 24. Laua kate

4. Töolaud

5. Toöluliti lukustusnupp

6. Tööluliti 26. Lasermoodul

7. Löikeketta katte kang 27. Pusikate

8. Spindli lukustusnupp 28. Tolmueemaldusotsak

9. Löikeketta kate 29. Tolmukott

10. Susiharjade kate 30. Vertikaalkinnituse nupp

11. Saepea lukustustihvt 31. Vertikaalkinnitushoidik

12. Löikesugavuse piirik

13. Vertikaalkinnitushoidiku lukustusnupp

14. Lóikesügavuse piiriku polt 33. Materjali kinnitamise nupp

15. Juhiku lukustusnupp 34. Saepae kalde nurkskaala

16. Juhtplaat

17. Saepea kaldenurga naidik

18. Saepea lukustuskang

19. Patarei pesa

20. Tugliist

21. Laseri tooluliti

22. Laua pikendus

23. Laser

24. Lopupiirik

25. Lasermooduli kinnituspoldid

26. Laua pikenduse lukustusnupp

27. Keskplaadi kinnitamise polt

28. Paigaldusava

29. Keskplaat

30. Töölau nurgaskaala

31. Nurga 0^ reguleerimispolt

32. Töölau nurga näidik

33. Nurga 45^ reguleerimispolt

34. Automaatseadistuskang

35. Voib esineda erinevusi joonise ja toote enda vahel

KASUTATUD GRAAFILISTE SÜMBOLITE SELGITUS

TAHELEPANU

HOIATUS

PAIGALDUS / SEADISTAMINE

INFO

VARUSTUS JATARVIKUD

1. Tolmukott

-1tk

1. Spetsiaalvoti

-1tk

Enne kui alustate nurgasae juures mistake haes paigaldus- voi reguleerimistoimguid, veenduge, et seade oleks vooluvorgust valja lilitatud.

NURGASAE TRANSPORTIMINE

• Enne sae transportimist veenduge, et saepea oleks fikseeritud aarmisesse alumisse asendisse.
• Kontrollige, et toölaua lukustusnupp, saepea lukustuskang ja muud ohutuselemendid oleksid piisavalt tugevalt kinnitatud.

NURGASAE PAIGALDAMINE TÖOLAUA KÜLGE

Soovitatav on kinnitada saag tugevalt toolaua voi jalandi kulge, kasutades selleks paigaldusavasid sae aluses (19). See tagab sae ohutuma too ning valistab salle soovimatu likumise tootamise ajal. Paigaldusavad voimaldavad kasutada polte labimoduga 8 mm ja umara voi kuusnurkse peaga.

Sae kinnitamisel toolauplaadi kulge veenduge, et:

• Töölau plaadi pind oleks sile ja puhas.

• Poldid oleksid kinni keeratud uhtlaselt ja mitte liiga tugevalt (kinnituspoldid tuleks kinni keerata nii, et sae ali es ei jäks pingesse ega deformeeruks). Liigse pinge korral tekkib sae aluse moranemise oht.

TOLMU EEMALDAMINE

Et vältna tolmu kogunemist ja tagada maksimaalne tootulemus, uhendage saag toostsliku tolmuimejaga, kasutades selleks tolmukogumisotsakut (28). Alternatiivina on voimalik boguda tolm tolmukogumiskotti (seadmega kaasas). Selleks kinnitage tolmukogumiskott tolmukogumisotsakule. Tolmukogumiskoti (29) paigaldamiseks asetage see tolmukogumisotsakule (28) (joonis A). Tolmukogumiskoti tuhjendamiseks eemaldage see tolu tolmukogumisotsakult ja avage tomlblukk, mis voimaldab koti sisu taielikult katte saada.

Parima tolmueemaldustulemuse saavutamiseks tuhjendage tolmukogumiskott, kui see on taitunud 2/3 ulatuses omahust.

KONSOOLKAEPIDEME (SAEPEA) KASITSEMINE

Konsoolkäepidemel on kaks asendit:: ülemine ja alumine. Saepea vabastamiseks alumisest lukustatud asendist:

Vajutage käepide alla ja hoidke seda tugevalt alumises asendis.
Tömmake valja saepea lukustustihvt (9).
- Tömmake konsoolkäepidet ülespoole niipalju, et see tõuseks omülemisse asendisse.

Konsoolkäepideme lukustamiseks alumisse asendisse:

Vajutage alla ketta katte kang (5) ja hoidke selles asendis.
- Suruge konsoolkäepidet allapoole kuni see saavutab om alumise asendi.
- Lukustage konsoolkaepide sellesse asendisse, likates sisse saepea lukustustihvti (9).

VERTIKAALKINNITUSKRUVI

Vertikaalkinnituskruvi (joonis B) saab kinnitada sae alusesse ühel voi teisel pool toolauda ja seda saab reguleerida vastavalt saetava detaili suurusele. Keelatud on kasutada saagi ilma paigaldatud vertikaalkinnituskruvita.

• Vabastage vertikaalkinnituse nupp (30) selle küljel, mille külge tahate vertikaalkinnituskruvi paigaldada.
• Paigaldage, vertikaalkinnituskruvi, torgates selle avasse sae aluses ja keerake vertikaalkinnituse nupp (30) sae aluse külge kinni.
• Parast vertikaalkinnitushoidiku (31) asendi reguleerimist toeddada materjali suhtes keerake kinni vertikaalkinnitushoidiku lukustusnull (32) ja materjali kinnitamise nupp (33).
  Veenduge, et materjal oleks stabiilselt kinnitatud.

TOO/SEADISTAMINE

Ennekuialustate saejuuresmistahes reguleerimistoinguid,veenduge,etseadeoleksvooluvorgust valja lulitud.Sae ohutu,tapse ja efektivse too tagamiseks sooritage koik reguleerimistoingut taptsalt ja pohjalikult.

Kui olete lopetanud reguleermis-ja seadistustoimingud, veenduge, et koik votmed oleksid seadmelt eemaldatud. Veenduge, et koik kinnituselemendid oleksid piisavalt tugevalt kinni.

Reguleerimistoinguid sooritades kontrollige, et koik seadme sismised elemendid toimiksid korralikult ja oleksid heas tehnilises seisus. Enne sae kasutuselevotmist laske kvaliftseeritud toottajatel valja vahetada seadme koik kulunud voigastatud osad.

SISSELÜLITAMINE / VÄLJALÜLITAMINE

Vórgu pinge peab vastama lihvija nominaalabelis toodud pingetugevusele.

SAAGI TOHIB SISSE LÜLITADA AINULT SIIS, KUI LÖIKEKETAS EI PUUTU KOKU TÖTLEMISEKS MOELDUD MATERJALIGA.

Saag on varustatud toöluliti lukuga (3), mis takistab seadme juhuslikku käivitumist.

Sisselulitamine

Vajutage tooluliti lukustusnupp (3) alla.
Vajutage lulitinupp (4) alla ja hoidke selles asendis.

Valjalulitamine

Vabastage tooluliti nupp (4).

• Laua pikendused (16) paiknevad sae aluse molemal kuljel.

• Keerake lahti laua pikenduse lukustusnPud (18) (joonis C).

• Seadke laua pikenduse pikkus sobivaks.

• Kinnitage laua pikenduse lukustusnuppude (18) abil.
  Vajadusel voite kasutadakallutatud lopupirikuid (17), mis lihtsustavad moodu jargi saagimist.

LOIKESUGAVUSEPIRIKUKASUTAMINE

Löikesügavuse piirikut vöib kasutada näiteks juhul, kui materjali on vaja lõigata sooni. See tähendab toödeldava materjali pindloikamist, mille puhul lõikeketas ei töta maksimaalsel voimalikul sugavusel.

Tömmake valja saepea lukustustihvt (14).

Vabastage juhiku lukustusnupp (12) ja lukake saepead tahapoole.
Keerake juhiku lukustusnupp (12) kinni.
- Keerake lõikesugavuse piirik (10) piiratud lõikesugavuse asendisse (joonis D).
- Laske konsoolkäepide alla ja hoidke seda alumises asendis, toetatuna liokesugavuse piirikule.
- Keerake loikesugavuse piiriku polti (11) (joonis D) paremale voi vasakule kuni saavutate loikeketta soovitud sugavuse.
Keerake juhiku lukustusnupp (12) lahti.

• Tehke lõige soovitud sugavusel.
• Naasmiseks taissugavusel saagimise juurde keerake loikesugavuse piirik (10) asendisse, milles parast konsoolkäepideme allalaskmist loikesugavuse piiriku polt (11) ei puutu kokku loikesugavuse piirikuga (10).

TÖOLA A REGULEERIMINE SAAGIMISEKS NURGA ALL

Pörlev konsoolkäepide vöimaldab saagida materjali mistahes nurga all täisnurgast kuni 450 vasakule vöi paremale.

• Tömmake saepea lukustustihvt (9) üles,astes konsoolkäepidemel aeglaselt ülemisse asendisse tõusta.
  Vabastage toolaua lukustusnupp (23).
• Lukake automaatseadistuskang (22) alla, hoidke selles asendis ja keerake konsoolkäepidet kas vasakule voi paremale kuni olete saavutanud soovitud nurgvärtuse toolaua nurgaskaalal (20).
  Vabastage toolaua lukustusnupp (23).

Töölau nurgaskaalal (20) on mitu tähistatud asendit, millesse konsoolkäepide lukustu automaatelt. See toimub vaid juhul, kui konsoolkäepideme pöramise ajal ei hoita automaatseadistuskangi (22) allasurutud asendis ja see saab lukustada dendesse tähistatud asenditesse. Need on koige sagedamini kasutatavad saagimisnurgad (15^, 22, 5^, 30^, 45^ vasakule / parenmale). Vabalt valitud nurga seadistuse saab astme kaupa tapselt valja reguleerida, kasutades selleks toölau nurgaskaalat (20). Kuigi nurgaskaala on piisavalt tâpne enamiku toöde jaoks, on soovitatav kontrollida reguleeritud nurka malli voi muu nurgamööteseadme abi.

TÖOLAUA SUHTES TÄISNURGA ALL ASETSEVA SAEKETTA KONTROLLIMINE JA REGULEERIMINE

Tömmake valja saepea lukustustihvt (14).

• Seadke saepea asendisse 0^ (töölauaga parallelessesse asendisse) ja keerake saepea lukustuskang (14) kinni.
• Vabastage toölaua lukustusnupp (23), vajutades automaatseadustuskangi (22) alla ja hoides selles asendis.
• Seadke toölaud asendisse 0^ , vabastage automaatlukustuskang ja keerake kinni toölaau lukustusnupp (23).
  Vajutage alla kettakatte kang (5) ja langetage saepea alumisse asendisse.
• Kontrollige (töörista abil), kasloikeketas assetseb toolaua suhtes tapselt taisnurga all.

Möötmise ajal jälgige, et mõteseade ei puutuks vastu saeketta hambaid, sest kõvasulamist katte paksus voib muuta mõötmistulemuste tãpsust.

Kui nurga moötmistulemus on erinev kui 90^ , tuleb nurk reguleerida järgnevalt:

Vabastage kinnitusmutter ja keerake nurga 0^ reguleerimispolti (42) (joonis E) paramale voi vasakule nii, et loikeketta kalle kas suureneks voi vaheneks.
- Pärast seda, kui olete seadistanud lõikeketta tõolaua suhtes täisnurga alla, laske saepeal tagasi ülemisse asendisse tõusta.
- Hoides kinni nurga 0^ reguleerimispolti (42) keerake kinni kinnitusmutter.
- Laske saepea alla ja kontrollige uuesti, kas reguleeritud nurk vastab saepea kaldenurganurga skala (34) näidule, vajadusel reguleerige saepea kaldenurga näidiku (35) asendit (joonis E).

Sarnane reguleerimistooming viige labi saepea 45^ kaldenurga jaoks kaldaagimisel, kasutades nurga 45^ reguleerimispolti (43) (joonis E).

TUGILIISTU SUHTES TÄISNURGA ALL ASETSEVA SAEKETTA KONTROLLIMINE JA REGULEERIMINE

See protseduur tuleb labi via vaid juhul, kui tugiliist on eelnevalt eemaldatud voi valja vahetatud. Seda reguleerimistoimingut on voimalik labi via vaid juhul, kui saepea asetseb toolaua suhtes taisnurga all. Tugiliist on moeldud saetava materjali piiramiseks.

Vabastage toolaua lukustusnupp (23), vajutades automaatseadustuskangi (22) alla, hoides selles asendis ja seadke toolaud asendisse 0^

• Langetage saepea alumisse külgmisesse asendisse.
• Asetage saeketta ärde nurgamöötja voi muu nurgamöötmisseade.
  Lukake nurgamootmisseade vastutugillistu (15).
• Möötmistulemus peab olema 90^ .

Vajadusel reguleerige nurka järgnevalt:

Vabastage poldid, mis kinnitavad piiriku (15) aluse kulge.
- Reguleerige piiriku (15) asend nii, et see assetseks saeketta suhtes taismurga all.
Keerake kinni tugilistu kinnituspoldid.

KONSOOLKAEPIDEME (SAEPEA) REGULEERIMINE KALDLOIKE ASENDISSE

Kaldloikamiseks saab konsoolkäepidet keerata kaldu vabalt valitud nurga all vahemikus 0^ kuni 45^ (joonis E).

• Tömmake saepea lukustustihvt (9) üles ja keerake seda pisut, lastes konsoolkäepidemel aeglaselt ülemisse asendisse tõusta.
  Tömmake valja saepea lukustustihvt (14).
• Kallutage konsoolkäepidet vasakule soovitud nurga alla, mille saate lugeda loikeketta kaldenurga skaalalt (34), kasutadesaepea kaldenurga naidikut (35) (joonis E).
  Tömmake valja saepea lukustustihvt (14).

Kui tekkb vajadus reguleerida molemat nurka (molemal tasapinnal, nii horisontaalsel kui ka vertikaalsel) kombineeritud saagimiseks, reguleerige alati esimesena valja kaldoike nurk.

LASERI TÖKONTROLLIMINE

Lasergeade heidab töedeldavale materjalile laservalguskiire, mis naitab joont, mida moöda peaks saagimise ajal liikuma löikeketas. Laserkire vastav langemisjoon on valja reguleeritud seadme tootmise ajal. Täpsemate töde puhul tuleb siiski enne saagimise alustamist kiire seadistust kontrollida.

• Asetage patarei patareipesasse (36) (joonis F) jalgides seejuures, et polaursus oleks öige.
• Seadke toölaud asendisse, mille jaoks toölauanuga näidik (21) kattub punktiga 0^ toölaua nurgaskaalal (20), ja saepea kaldenurga näidik (35) (joonis E) kattub punktiga 0^ saepea kaldenurga nurgaskaalal (34) (joonis E).
  Paigaldage toolauale (25) sobiv tukk jakmaterjali ja teostage saagimine.
  Vabastage konsoolkäepide ja jatke jäkmaterjal kinnitatuna sae tolauale.
  Lulitage laseri lulitinupp (37) asendisse "1" (tahistatud).
• Tekkiv laserkiir peab olema paralleelne tekkinud saejoonega.

LASERI REGULEERIMINE

Laserjuhtkiire seadistamisel ei tohi vaadata otse laserkiirt voi{selle peegeldust mistahes laikivalt pinnalt. Kui te laserit ei kasuta, lulitage laserseade valja.

Kui laserkir ei ole pärast saagimist liokejoonega paralleelne, toimige jargnevalt:

• Keerake laserit (38) ettevaatlikult paremale voi vasakule (joonis G) lasermooduli (26) korpuses kuni laserkiir on loikejoonega paralleelne. Arge keerake lasermoodulit jouga ega rohkem kui paari astme vorra.
• Kui tekkib vajadus lasermoodulit reguleerida, vabastage eelnevalt lasermooduli kinnituspoldid (39) ja nihutage lasermoodulit vasakule voi paremale kuni laserijoon on loikejoonega paralleelne.

Saagimisel tekkiv tolm vöib laserkiirt tuhmistada, seepärast puhistage laserit teatud aja tagant. SAE KÄIVITAMINE

Enne sae toöluliti nupule vajutamist veenduge, et saag oleks korralikult kinnitatud ja reguleeritud vastavalt käesoleva juhendi nouetele.

Kirjeldatav saag on moeldud paremakäelistele isikutele.

Vajutage tooluliti lukustusnupp (3) alla.

Vajutage tooluliti nupp (4) alla.
Laske sae mootoril saavutada maksimaalne poorlemiskiirus.
Vajutage all loikeketta katte kang (5).
Laske saepea toedeldavale materjalile.
Vajutage all lõikeketta katte kang (5).
- Sooritage lõige.

SAE SEISKAMINE

Vabastage tooluliti nupp (4) ja oodake, et saeketas seiskuks taielikult.
- Tostke saepea üles, eemaldades selle loigatud materjalilt.

Hetkeline sädemete eraldumine elektrimootori sees olevatelt harjadt sae seiskamise ajal on normalne. Keelatud on peatada saaketast avaldades sellle survet küljelt.

SAAGIMINE

Kinnitage saetav materjal nii, et see ei taksitaks saega tootamist. Enne sae käivitamist langetage saepea alumisse asendisse ning veenduge, et saepeal ja saekettakattel on täielik liikumisvabadus. Kontrollige, kasaeketta kate jouab omliikumises aarmise asendini.

• Ülendage saag vooluvörku.

Veenduge, et toitejuhe asuks ohutus kauguses saekettast ja seadme alusest.
- Asetage materjal toolauale ja veenduge, et see oleks kindlalt kinnitatud ja ei saaks saagimise ajal liikuda.
Viige saepea alumisse külgmisesse asendisse ja lukustage juhik (13) juhiku luku nupu (12) abiil.

Kui lukustusnupp ei ole piisavlt tugevalt kinni, vöib lõikeketas ootamatult detaili ülemisele pinnale libiseda ja detail paigast nihkuda, mis omakorda ohustaks saega toötajat.

SAAGIMINE KONSOOLKÄEPIDET (SAEPEAD) NIHTUADES

Tänu sae käepideme nihutamisele saab lõikeketast liigutada ette ja taha, mis omakorda voimaldab saagida ka laiemat laudmaterjali.

• Seadistage konsoolkaepide ülemisse asendisse.
  Keerake juhiku lukustusnupp (12) lahti.
• Enne sae käivitamist tommake konsoolkäepide enda poole, hoides seda ülemises asendis.

GRAPHITE

Vajutage alla tooluliti luku nupp (3) ja kavigitage saag.
Vabastage konsoolkäepide ja oodake kui saeketas saavutab omaksimaalkiruse.

Vabastage Iokeketta kate.
Laske konsoolkäepide alla ja alustage saagimist.
Saagimise ajal lukake konsoolkäepidet tahapoole (endast eemaile).

Vabastage tooluliti nupp ja enne konsooikaepideme tostmist ulemisse asendisse oodake, et ketas lopetaks poorlemise.

Saagimise ajal arge kunagi suunake saepead enda poole. Saeketas voib ootamatule toedeldavast materjalist valja hupata, mis omakorda voib viia kehavigastuste tekkimiseni.

HOOLDUS JA HOIDMINE

Enne mistakes paigaldus-, reguleerimis-, parandus- voi hooldustoiminguid tommake seadme toitejuhtme pistik pistikupesast valja.

PUHASTAMINE

• Pärast till ölo lopetamist eemaldage hoolikalt kok puidutukid, laustud ja tolm laua kattelt ning piirkonnalt loikeketta ja selle katte umber.
  Veenduge, et ventilatsiooniavad mootori korpuses oleksid vabad, et neis ei oleks laaste ega tolmu.

• Puhastage juhik ja katke see ðhukese märdekihiga.
  Hoidke puhtana koik kaepidemed ja nupud.

• Puhastage pintslikesega laseri prozektoriava.

LOIKEKETTA VAHETAMINE

Vajutage all Iokeketta katte kang (5).
- Tostke üles lõikekettakate (7) ja keerake valja keskplaadi kinnituspolt (40) (joonis H).
- Nihutage keskplaati (41) vasakule nii, et paëseda ligi saeketta kinnituspoldile.
Vajutage alla spindli lukustusnupp (6) ja poorake saketast kuni salle lukustumiseni.
- Spetsiaalvötme abi (komplektis) lõdvestage ja keerake välja lõikekettakinituspolt.
- Eemaldage sisetihend ja vötke valja lõikeketas (pörake tahelepanu vähendusvörule, kui see on olemas).
- Eemaldage spindlilt ja saeketta kinnitustihenditelt igasugune mustus.
Paigaldage uus saeketas, viies labi ulalkirjeldatud tegevused vastupidises järjekorras.
- Kui olete saeketta vahetamise lopetanud, veenduge, et koik votmed ja reguleerimisseadmed on sae kuljest eemaldatud ja koik poldid, nupud ja kruvid piisavalt tugevalt kinni keeratud.

Saeketta kinnituspoldil on vasakkeere. Saeketta haaramisel olge eriti ettevaatlik. Kasutage kaitsekindaid, et kaitsta kasi kokkupuute eest saeketta teravate liokehammastega.

LASERMOODULI PATAREI VAHETAMINE

Lasermoodul saab toite kahelt 1,5 V AAA tuupi patareilt.

• Eemaldage patareipesa (36) kate (joonis F).
  Eemaldage kasutatud patareid.
  Paigaldage uued patareid, jalgides, et need assetseksid öiget pidi.
  Paigaldage patareihoidiku kate.

SUSIHARJADE VAHETAMINE

Mootori kulunud (lühemad kui 5 mm), körbenud vöi rebenenud susiharjad tuleb kohe välja vahetada. Vahetage alati molemad harjad korraga.

Keerake lahti harjade katted (8).

Eemaldage kulunud susiharjad.
Vajadusel eemaldage suruohu abi soetolm.

Paigaldage ued susiharjad (susiharjad peavad mahtuma vabalt harjahoidjasse).

Paigaldage harjade katte.

Pärast susiharjade vahetamist käivitage seade ilma koormuseta ja oodake umbes 3 minutit, et harjad sobituksid commutaatoriga. Usaldage susiharjade vahetamine kvalifitseeritud isikule, kes kasutab originaalvaruosi.

Mistahes vead tuleb lasta parandada volitatud hooldusfirmas.

TEHNILISED PARAMEETRID
NOMINALANDMED

Nurgasaag
Parameeter Väärus
Toitepinge 230V~
Toitesagedus 50Hz
Nimivöimsus 1800W
Pöörlemiskirus ilma koormuseta 4800min		-1
Nurksaagimise vahemik ± 45°
Kaldsaagimise ulatus 0° ± 45°
Löikeketa vãlimine LABIMÖÖT 254mm
Löikeketa ava LABIMÖÖT 30mm
Saetava materjali mõödudnurga all /kalde all	0° x 0°	90 x 280mm
	45° x 0°	90 x 200mm
	45° x 45°	50 x 200mm
	45° x 0°	50 x 280mm
Juhiku pikkus 195mm
Laseri klass 2
Laseri võimsus: < 1mW
Laserkiire pikkus λ = 650nm
Kaitseklass		II
Kaal		16 kg
Tootmisaasta		2019

MURA JA VIBRATSIOONI PUUDUTAVAD ANDMED

Helirohutase: Lp_A = 95,2 dB(A) K = 3 dB(A)

Mura voimsustase: Lp_A = 108,2 dB(A) K = 3 dB(A)

Mödetud vibratsioonitase: a_h = m / s^2 K = 1,5m / s^2

KESKKONNAKAITSE

Arge visake elektriseadmeid olmeprugi hulka, vaid viige need kaitlemiseks vastavasse asutusse. Informatsooni toote kaitlemise kohta annab mujuva voi kohalik omavalitsus. Kasutatud elektrilised ja elektroonilised seadmed sisaldavad looduslikule keskkonnale ohtlikke aineid. Umbertötlemata seade kujutab endast ohtu keskkonnale ja inimesto tervisele.

"Grupa Topex Spółka z ograniczona odpowiedzialnosci" Spółka komandytowa, asukohaga Varsasavi, ul. Pograniczna 2/4 (edaspidi: "Grupa Topex") informeerib, et koki käesoleva juhendiga (edaspidi: juhend), muuhulgas selle teksti, fotode, skeemide, jooniste, samuti selle üleshitusega seotud autoriöigused kuuluvad eranditult Grupa Topex'ile ja on kaitstud 4. veebruari 1994 autoriöiguste ja muude sarnaste öiguste seadusega (vt. Seaduste ajakiri 2006 Nr 90 Lk 631 koos hilisemate muudatustega). Kogu juhendi vii selle osade kopeerimine, toötlemine ja modifitseerimineCOMMertseismärkidel ilma Grupa Topex'i kirjaliku loata on rangelt keelatud ning voib kaasa tuua tsivilvastutuse ning karistuse.

BG
