59G812 - Såg Graphite - Gratis bruksanvisning och manual

Produkttyp	Geringssåg
Märke	Graphite
Modell	59G812
Märkspänning	230 V~
Märkfrekvens	50 Hz
Märkeffekt	1800 W
Tomgångsvarvtal	4800 varv/min
Skivans ytterdiameter	254 mm
Skivans håldiameter	30 mm
Vinkelskärningsområde (bord)	±45°
Lutningsområde (gering)	0° till 45°
Skärkapacitet (0°×0°)	90 × 280 mm
Skärkapacitet (45°×0°)	90 × 200 mm
Skärkapacitet (45°×45°)	50 × 200 mm
Skärkapacitet (0°×45°)	50 × 280 mm
Styrskenans längd	195 mm
Skyddsklass	II (dubbel isolering)
Laser	Klass 2, < 1 mW, 650 nm
Vikt	16 kg
Ljudtrycksnivå	95,2 dB(A) (K=3 dB)
Ljudeffektnivå	108,2 dB(A) (K=3 dB)
Vibrationer (accelerationsvärde)	2,936 m/s² (K=1,5 m/s²)
Dammutsugning	Anslutning för dammsugare och dammsugarpåse ingår
Ingående tillbehör	Dammsugarpåse, specialnyckel, vertikal klämma

Vanliga frågor - 59G812 Graphite

Hur byter man sågbladet på Graphite 59G812 geringssåg?

För att byta blad, koppla först bort apparaten. Lyft bladskyddet (7) och ta bort fästskruven för mittplattan (40). Flytta mittplattan (41) för att komma åt bladskruven. Lås spindeln med knappen (6), lossa bladskruven med specialnyckeln (vänstergänga), ta bort yttre brickan och bladet. Montera det nya bladet i omvänd ordning. Använd skyddshandskar.

Hur justerar man lasern på geringssågen?

Ställ bordet på 0° och huvet på 0°. Gör en provskärning på en bit. Slå på lasern (knapp 37). Om laserlinjen inte är parallell med snittet, vrid försiktigt lasermodulen (38) i höljet. Vid behov, lossa skruvarna (39) och flytta den i sidled. Titta aldrig direkt på strålen.

Hur ställer man in sågens skärvinkel?

För bordsvinkel (gering), lossa vredet (23), tryck in spaken (22) och vrid armen till önskad vinkel (skala 20). För huvudets lutning (fasning), lossa spaken (14) och luta huvudet (skala 34). Dra åt efter justering. För kombinationssnitt, ställ först in fasning, sedan geringsvinkel.

Hur använder man skärdjupbegränsaren?

Begränsaren (10) används för att göra spår. Lås spaken (14), lossa knappen (12) och dra tillbaka huvudet. Vrid begränsaren till justeringsläge, sänk armen mot den, justera sedan skruven (11) för önskat djup. Återgå till maximalt djup genom att sänka begränsaren.

Hur avlägsnar man damm effektivt?

Anslut utsugningssystemet till utsuget (28) eller fäst den medföljande dammsugarpåsen (29). Töm påsen när den är 2/3 full för bästa sug. Rengör regelbundet motorventilationsöppningarna.

Vilka är de viktigaste säkerhetsåtgärderna?

Använd alltid hörselskydd, ögonskydd och andningsskydd. Använd handskar vid hantering av blad. Kontrollera att kabeln inte är skadad. Såga endast rekommenderade material (trä, inte ved). Se till att sågen är fast på bordet. Titta inte på laserstrålen.

Hur byter man kolborsten?

Koppla bort apparaten. Skruva loss locken (8), ta bort de slitna borsten (längd < 5 mm). Rengör med tryckluft. Sätt i nya borstar, skruva tillbaka locken. Låt sågen gå tom i 1-2 minuter för att köra in borstarna. Lämna över till professionell vid behov.

Hur kontrollerar man att sågbladet är vinkelrätt mot bordet?

Ställ huvudet på 0° (spak 14 åtdragen) och bordet på 0°. Sänk huvudet helt. Använd en vinkelhake för att kontrollera vinkeln mellan bladet och bordet. Om det inte är 90°, lossa låsmuttern och justera 0°-justeringsskruven (42). Dra åt och kontrollera igen.

Vilka typer av sågblad kan jag använda?

Använd blad som överensstämmer med EN 847-1, med ytterdiameter 254 mm och håldiameter 30 mm. Tillverkaren rekommenderar blad med hårdmetallskär. Använd inte snabbstålsblad (HSS), skadade eller deformerade blad.

Hur transporterar man sågen säkert?

Lås huvudet i nedre läge genom att föra in stiftet (9) efter att ha tryckt ner spaken (5). Dra åt bordsvredet och huvudspaken (14). Använd transporthandtaget (1). Se till att kabeln inte släpar.

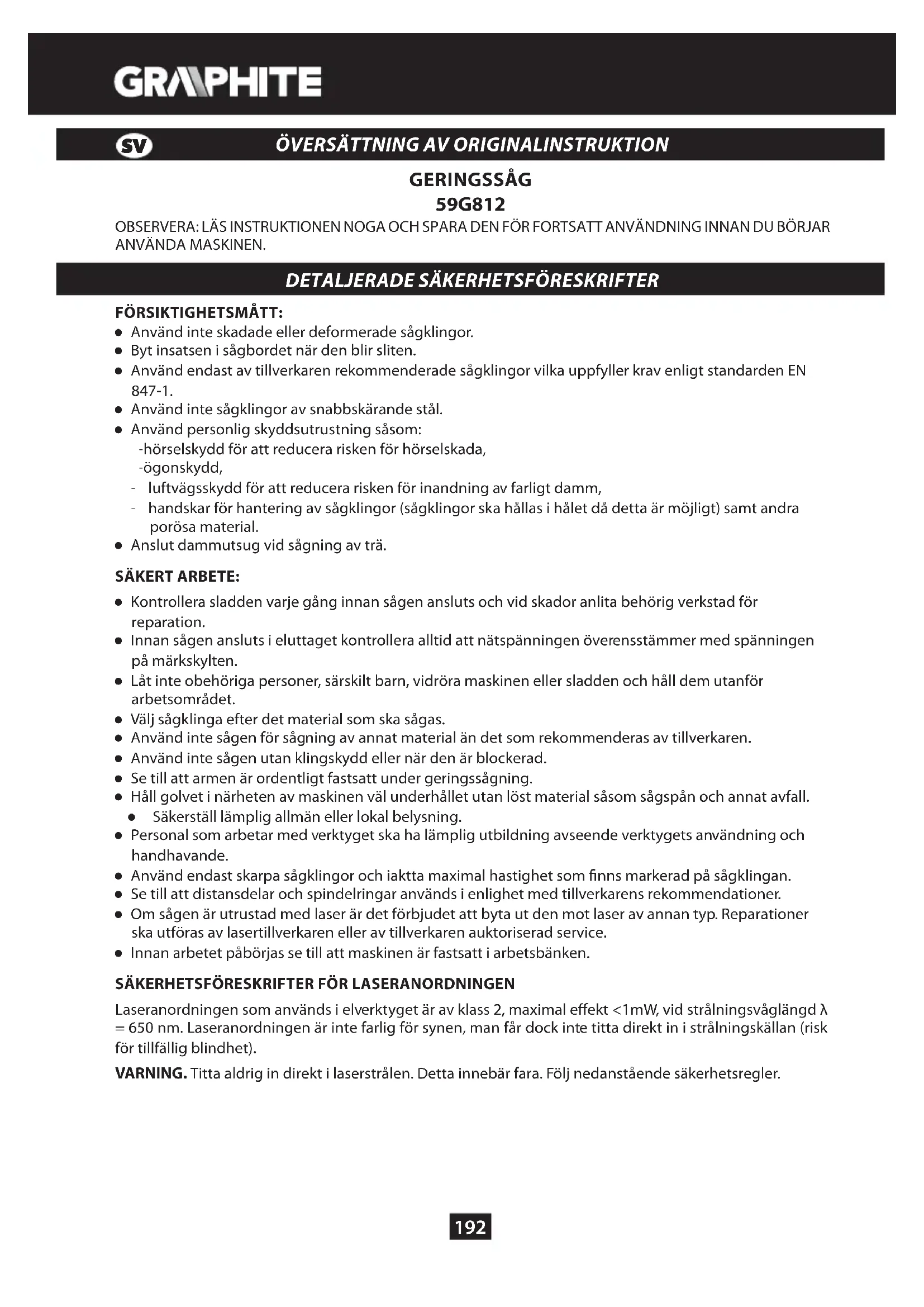

BRUKSANVISNING 59G812 Graphite

• Använd inte skadade eller deformerade sagg Klingor.
• Byt insatsen i sagbordet nar den blir sliten.
• Använd endast av tillverkaren rekommenderade sagglingor vilka uppfyller krav enligt standarden EN 847-1.

• Använd inte sagglingor av snabbskärande stål.
  Använd personlig skyddsutrustning sasom: -horselskydd for att reducera risken for horselskada, -ogonskydd,

• luftvagsskydd for att reducera risken for inanding av farligt damm,

• handskar for hantering av sagklingor (sagklingor ske hallas i halet da detta ar mojligt) smt andra porosa material.

• Anslut dammutsug vid sagning av tra.

SAKERT ARBETE:

• Kontrollera sladden varje gäng innan sagen ansluts och vid skador anlita behörig verkstad for reparation.
• Innan sagen ansluts i eluttaget kontrollera alltid att natspänningen overensstämmer med spansninger pa markskylten.
• Lat inte obehöriga personer, särskilt barn, vidröra maskinen eller sladden ochhall dem utanfor arbetsområdet.
  Välj sagsklinga after det material som skå sagsas.
  Anvand inte sagen for sagning av annat material an det som rekommenderas av tillverkaren.
• Använd inte sagenutan klingskydd eller nar den ar blockerad.
• Se till att Armen ar ordentligt fastsatt under geringssagning.
  Hall golvet i narrhen av maskinen val underhallet utan lost material sasom sagspan och annat avfall.

Sakerstall lamplig allman erler lokal belysning.

• Personal som arbetar med verktyget ske ha lamplig utbildning avseende verktygets användning och handhavande.
• Använd endast skarpa sagg Klingor och iakta maximal hastighet som finns markerad på sagg Klingan.
• Se till att distansdilar och spindelringar används i enlight med tillverkarens rekommendationer.
• Om sagen ar utrustad med laser ar det forbjudet att byta ut den mot laser av annan typ. Reparationer, skutforas av lasertillverkaren erer av tilverkaren auktoriserad service.
• Innan arbetet pabörjas se till att maskinen ar fatsatt i arbetsbängen.

SÄKERHETSFÖRESKRIFTER FÜR LASERANORDNINGEN

Laseranordningen som används i elverktyget ar av klass 2, maximal effekt < 1mW , vid strälningsväglängd λ = 650 nm. Laseranordningen ar inte farlig for synen, man fär dock inte titta direkt in i strälningsskällan (risk für tillfällig blindhet).

• Använd laseranordningen i enlighet med tillverkarens instruktioner.
• Rikta aldrig avsiktligt eller oavsiktligt laserstrålen mot manniskor, djur erler andra foremål an arbetsstychet.
• Se till att laserstrålen inte riktas oavsiktligt mot andra personers eller djurs ögon langre an 0,25 s ex. genom att reflektera laserstrålen i en spegel.
• Se alltid till att laserstrålen ar riktad mot att material utan reflekterande ytor. Glansande stålplat utesluter användningen av laserljus aftersom det foreligger risk att ljuset reflekteras mot användaren erler andra personer och djur.
• Laseranordningen fär inte bytas ut mot en anordning av annan typ. Alla reparationer ska utforas av tillverkaren eller auktoriserad verkstad.

OBSERVERA: Apparaten ar avsedd for inomhusbruk.

Trots användandet av en saker konstruktion, sakerhetsåtgärder och extra skyddsåtgärder finns det alltid en risk att man blir skadad under arbetet.

Förklaring av piktogram.

1

2

3

4

5

6

1. Läs braupsanvisningen, följ varninger och sakerhetsföreskrifter i braupsanvisningen!
2. Använd personlig skyddsutrustning (skyddsglasögon, hörsksydd)
3. Dra ut sladden innan underhalls-ller reparationsatgärder pabörjas.
4. Håll öktkomligt for barn
5. Skyddas mot regn.
6. Isolationsklass II

Vid andra justeringar an de som anges ienna instruktion forelagger risken att man blir utsatt for laserstrålning!

UPPYGGNAD OCH ANVÄNDNINGSOMRADE

Geringssagen are en maskin som ar urustad med en bas med möjliget att andra vinkel na saghuvudet. Dessutom kan geringssagens saghuvud beroende pa konstruktion luftas samt skjutas ut for okadfunctionalitet och saglängd.

Geringssagen ar avsedd for sagning av trabitar som passar maskinens storlek. Den ske inte anvandas for sagning av ved. Sagen shaendast anvandas pa andamalsenligt satt. Forsok att anvanda sagen for andra andamalkommen att betraktas som oandamalsenlig anvandning. Sagen shaendast anvandas med avsedda sagklingor med hardmetallbelagda tander. Geringssagen ar en maskin som ar avsedd att anvandas vid snickeriarbete pa verkstaderller byggarbetsplatser.

Maskinen fär inte användas for andra ändamål!

BESKRIVNING AV GRAFISKA SIDOR

Följande numrering avser verktygsdilar vilka presentereras pa anvisingens grafiska sider.

1. Transporthandtag
2. Låsvred for sagsbordet
3. Handtag 24. Bordinsats
4. Sagbord
5. Sparrknapp
6. Strömbrytare 26. Lasermodul
7. Spaken for rörligt klingskydd 27. Fast klingskydd
8. Anslutnng for dammutsug
9. Spinelläsknapp
10. Rörligt klingskydd 29. Dammsack
11. Kolborstlock 30. Vred for fastsattning av skruvtvingen
12. Laspinne for saghuvudet
13. Sägdjupsbegränsare
14. Sägdjupsbegränsarens skruv
15. Läsved for styrgejd
16. Styrgejd
17. Lasspak for saghuvudet
18. Anslag
19. Bordsforlangare
20. Begransare
21. Läsvred für bordsförlängare
22. Montagehal
23. Sägbordets geringsskala
24. Indikering av sagbordsvinkel

25. Spak for automatisk fixering

26. Avvikelser mellan ritting och produit kan forekomma.

BESKRIVNING AV GRAFISKA TECKEN

OBSERVERA

WARNING

MONTERING/INSTALLNINGAR

INFORMATION

UTRUSTNING OCH TILLBEHÖR

1. Dammsack

-1st.

1. Specialnyckel

-1st.

1. Skruvtving

-1st.

FORBEREDELSER INFOR ARBETE

Kontrollera att sladden ar utdragen innan nagra justerings-ller montageatgärder forageringssägen pabörjas.

FLYTTNING AV GERINGSSÄGEN

• Vid flyttning av sagen se till att saghuvudet ar lst i nedre granslaget.
• Kontrollera att lasyredet for sagbordet och andra skyddsanordninger ar saker t atdragna.

MONTERING AV GERINGSSAGEN PÄ VERKSTADSBORDET

Vi rekommenderar att sagen fastsatts ordentigt i verkstadsbordet erer stativet i avsedda montagehal (19) i sagens bas vilket garantar er en saker Funktion och forhindrar risken for oonskad forfyttning av maskinen under arbetet. I montagehalen kan 8mm skruvar med lashuvud erer sexkantigt huvud anvandas.

Under montering av sagen till verkstadsbordet se till att: Verkstandsbordets yta ar plan och ren.

• Skruvarna dras Åt jämnt och inte För hårt (fästskruvarna ská dras Åt sö att basen inte utsätts for pakännning eller deformation). Vid allt För stor pakännning finns det risk att basen spricker.

BORTTAGNING AV DAMM

For att undvika dammansamling och sakerställa maximal arbetseffektivitet kan sagen anslutas till en industritradammsugare med hjälp av anslutningen for dammutsug (28). Alternatively kan damm samlas i dammsack (ingär i leveransen) after fastsättning på anslutningen for dammutsug. Montering sker genom att dammsäcken (29)TRS inpà anslutningen for dammutsug (28) (fig.A).For att tomma dammsäcken ska den tas bort fran anslutningen for dammutsug och oppnas med hjälp av blixtåset.

For att f en optimal dammborttagning to dammsacken n der den ar yflld upp till 2/3 av volmen.

MANÖVRERING AV ARMEN (SAGHUVUDET)

Armen har två lagen: övre och nedre. För att frigöra armen som låsts i nedre laget:

Tryck pa armen och hallden nedtryckt.
- Dra ut laspinnen for saghuvudet (9).
- Håll armen medan den lyfter sig till sitt övre läge.

Forattlasaarminenedrelaget:

Tryck och häll spaken for rörligt klingskydd (5).
Tryck armen nedat tills den nar nedre laget.
- Lås armen i detta läge genom att skjuta in laspinnen for sāghuvudet (9).

SKRUVTVING

Skruvtving (fig. B) kan monteras i sagens bas pa bada sider av sagbordet och kan anpassas after arbetsstyckets storlek. Sagen fär inte användasutan monterad skruvtving.

• Lossa vreden som fastsätter skruvtvingen (30) i basen på den sida)dskruvtvingen sca monteras.
• Montera skruvtvingen genom att skjuta in den i hålet i sögens bas och dra at vreden som fastsätter skruvtvingen (30) i sögens bas.
• När skruvtvingens arm (31) anpassats till arbetsstycket dra at skruvtvingens lásvred (32) och vredet for fixering av arbetsstycket (33).
• Kontrollera att arbetsstycket ar stabilt fixerat.

ARBET/INSTÄLLNINGAR

Dra ut sladden innan nagra justeringsatgärder for sagen pabörjas. Utfor alla foreskrivna justeringsatgärder for att sakerstalla en saker, noggrann och effektiv sagdrift.

Efter avslutade justerings- och inställningsatgärder se till att alla nycklar och verktyg tagits bort.

Kontrollera att alla gängade forband ar ordentligt atdragna.

Vid utforande av justeringsatgärder kontrollera att alla utvändiga delar fungerar korrekt och är i gott skick. Alla slitna eller skadade delar sca bytas ut av kvalificerad personal innan sägen tas i drift.

PASLAGNING/FRANSLAGNING

Nätspänningen måste motsvara spänningen som anges på sagens markskylt.

Sagen fãr slãs på endast dã sagklingan inte är i kontakt med arbetsstycket.

Geringssagen ar forsedd med en sparrknapp (3) som skyddar mot oavsiktlig start.

Påslagning

Tryck in sparrknappen (3).
Tryck in och häll strömbrytaren (4).

Fråslagning

• Slapp strömbrytaren (4).

HANTERING AV BORDSFÖRLÄNGARNA

• Bordsforlängarna (16) finns på båda sider av sagens bas.
• Lossa lasyreden for bordsforlangare (18) (fig. C).

• Justera langden av bordsforlangarna.

• Fastsatt med hjälp av laskreden for bordsforlängare (18).

• Vid behov kan rörliga begränsare (17) som underlättar mattsågning användas.

HANTERING AV SAGDJUPSBEGRANSAREN

Sagdjupsbegransaren kan anvandas när ett spar skäras i arbetsstycket. Detta sker genom att arbetsstycket skärs i ytan när sagklingan inte arbetar med maximalt skärdjup.

• Blockera laspinnen for saghuvudet (14).
• Lossa lásvedet for styrgejden (12) och flytta sághuvudet bakat.
• Dra Åt lásvredet for styrgejden (12).
• Skruva fast sagsdjupsbegransaren (10) iinstallningen for arbete med begransat sagsdjup (fig. D).
  Sank ner armen och hall den i nedre laget sa att den vilar mot sagsdjupsbegransaren.
  Vrid (at vänster eller höger) sagsdjupsbegransarens skruv (11) (fig. D) tills önskad fösänkning av sagsklingan i arbetsstycket uppnäs.
• Lossa lásvedet for styrgejden (12).

Utfor planerade skar med onskat djup.

• For attatergå till sänging med fullt djup vrid sagsdjupsbegransaren (10) iett lagedar sagsdjupsbegransarens skruv (11) intekommen ikontakt med sagsdjupsbegransaren (10) nararmen sanks ner.

INSTÄLLNING AV SÄGBORDET FÖR GERINGSSÄGNING

Den svängbara armen medger ságning av materialet under valfri vinkel inom området fran vinkelratt lage till 45^ at vänster eller höger.

• Dra ut laspinnen for saghuvudet (9) och lat armen gå sakta up till sitt övre läge.
• Lossa lasyredet for sagbordet (23).
• Tryck och häll spaken für automatisk fixering (22) och vrid Armen at vänster erller höger tills önskad vinkel uppnås på geringsskalan på saggordet (20).
• Lås genom att dra at lsvredet for sagsbordet (23).

Sagbordets geringsskala (20) har att antal markerade lagen dar den svangbara armen fixeras automatiskt. Detta sker endast nar spaken for automatisk fixering (22) inte halls i intryckt lage och kan lasas i fabrikinstallda lagen under armens svängnings. Dessa ar popularaste geringsvinklar (15^, 22,5^, 30^, 45^) at vänster/höger). Varje vinkels inställning kan finjusteras med hjälp av sagbordets geringsskala (20) med delning pa en grad. Trots att skalan ar tillräckligt noggrann for de flesta arbeten, rekommenderas det att geringsvinkelns inställning kontrolleras med hjälp av gradskiva erer annat instrument for vinkelmatning.

KONTROLL OCH JUSTERING AV SAGKLINGANS VINKELRATA LAGE I FÖRHAANDTE TILL SAGBORDET

• Lossa lasspaken for sagdjupet (14).
• Ställ sāghuvudet i 0° (vinkelratt mot sāgbordet) dra at lasspaken for sāghuvudet (14).
• Lossa lásvedet for ságbordet (23), tryck och hall spaken für automatisk fixering (22).
• Ställ upp sagsbordet i 0^ laget, slapp spaken for automatisk fixering och dra at lasyredet for sagsbordet (23).
• Tryck spaken for klingskyddet (5) och sänk ner sāghuvudet till dess nedre gränsläge.
• Kontrollera (med ett matinstrument) om sagklingan ar i vinkelratt lage i forhallande till sagbordet.

Under matning se till att matinstrumentet inte ar i kontakt med sagklingans tand aftersom matningen kan bl felaktig med hansyn till hardmetallbelaggnings tjocklek.

Om den uppmatta vinkeln inte ar 90^ maste sagen justeras vilket sker pa foljande satt:

• Lossa lasmuttern och vrid stallskruven for 0^ vinkel (42) (fig. E) at hoger erler vander for att oka ell minska sagklingans lutningsvinkel.
• Afterinstalling av sagklingans vinkelrata lage i forhallande till sagbordet lat saghuvudet aterga till ovre laget.
• Hål ställskruven for 0^ vinkeln (42) och dra Åt lasmattern.
  Sank ner saghuvdet och kontrollera igen och den installda vinkel motsvarar indikeringen pa vinkelskalan for saghuvudlutning (34), vid behov lagesjustera indikeringen for saghuvudets lutningsvinkel (35) (fig. E).

Utfor liknande justering for 45^ lutningsvinkel for saghuvudet for geringssagning med hjalp av stallskruven for 45^ vinkel (43) (fig. E).

KONTROLL OCH JUSTERING AV SAGKLINGANS VINKELRATA LAGE I FÖRHÄLLANDE TILL ANSLAGET

Denna atgård skal alltid utforas nar anslaget demonterats ell er bytt. Justering for utforas forst after att sagklingan installs i vinkelratt lage i forhallande till sagsbordet. Anslaget anvands som begransare for det material som sagsa.

• Lossa lasyredet for sagbordet (23), tryck och hall spaken for automatisk fixering (22) och stall sagbordet i 0^ lage.
  Sank ner saghuvudet till dess nedre granslage.
• Lagg en gradskiva eller annat instrument for vinkelmatting mot sagklingan.
• Skjut instrumentet für vinkelmatting mot anslaget (15).

Mätningen ská visa 90^

Vid justeringsbehov:

• Lossa lasskruvar (15) som fixerar anslaget i basen.
• Justera anslagets lage (15) sa att det ar vinkelratt mot sagklingan.
• Dra Åt anslagets lasskruvar.

INSTÄLLNING AV ARMEN (SÄGHUVUDET) FÜR GERINGSSÄGNING

Armen kan lutas at vänster erler höger med valfri vinkel inom området 0^ till 45^ - for geringssågning (fig. E).

• Dra ut laspinnen for saghuvudet (9) genom att frigora armen och lata den g'a sakta upp till sitt ovre lage.
• Lossa lasspaken for saghuvudet (14).
• Luta armen Åt vänster med önskad vinkel som kan läsas av i vinkelskalan for sāghuvudlutning (34) med hjälp av indikeringen av sāghuvudlutning (35) (fig. E).
• Dra at lasspaken for saghuvudet (14).

Vid behov att justera bada vinklarna (i bada plan, horisontellt och vertikalt), for kombinerad sagning, sha geringsvinkel alltid stallas in forst.

KONTROLL AV LASERNS FUNKTION

Laseranordningen sander en laserstrale som visar en linje pa materialet. Sagning sker after linjen. Laserinstallningen har justerats under produktionsprocessen. Vid precisionsarbeten sca installningen kontrolleras innan sagning paborjas.

• Satt i batterier i batterifacet (36) (fig. F) och kontrollera ratt polaritet.
• Ställ in sagsbordet i ett laget där indikeringen av sagsbordsvinkel (21) stämmer överens med 0^ punkten på sagsbordets geringsskala (20), och indikeringen av saghuvudlutning (35) (fig. E) stämmer överens med 0^ punkten på vinkelskalan for saghuvudlutning (34) (fig. E).
• Montera ett lampligt stycke av restmateriali sagbordet (25) och görett skär.
• Slapp Armen och lämna kvar det fastsatta restmateriaielet i sagbordet.
• Ställ laserknappen (37) i,pa'-laget,1"(markerad).
• Lasersträlen skalaöpa parallellt till sagskäret

LASERJUSTERING

Vid inställing av laserstrålen titta inte direkt in i laserstrålen eller dess reflex i speglande yta. Stäng av laseranordningen på lasern inte används.

Om laserstrålen inte ar parallell mot sagskäret:

Vrid lasern (38) (fig. G) forsiktigt at vander erller hoger lasermodulen (26) tills laserstralen ar parallell mot sagskaret. Lasermodulen ske inte vridas for hart och mer an nagra grader at gangen.
- Vid behov att justera laserstrålen i sidled lossa lasermodulens fästskruvar (39) och flytta lasermodulen at vänster eller höger tills laserstrålen ar parallell mot sagskäret.

Sagdamm kan hindra laserstralen varfor laserlinsen skarengoras med jämna mellanrum.

START AV GERINGSSÄGEN

Innan strömbrytaren trycks kontrollera att sagenär korrekt fastsatt och justerats i enlighet med anvisningarna ienna instruktion.

Den beskrivna sagen ar designad for hoogerhanta personer.

Tryck in spärrknappen (3).
Tryck in strömbrytaren(4).
- Lat sagmotorn uppn fullt varvtil.
Tryck spaken for rölicht klingskydd (5).
Sank ner Armen mot arbetsstycket.
- Slapp spaken for rörlicht klingskydd (5).
Gorett skar.

FRANSLAGNING AV GERINGSSAGEN

• Slapp strömbrytaren (4) och vänta tills sagglingan stannat helt.
• Lyft upp armen och skjut undan den fran arbetsstycket.

Tillfällig gnistbildning i elmotorns borstar ar en normal effekt vid start och stopp av sagen. Det ar forbjudet att stoppa sagklingan genom att trycka på den frän sidan.

SAGNING

Fastsatt arbetsstycket pa sa satt att det inte ar i vag vid hantering av sagen. Innan sagen slas pa flytta saghuvudet i dess nedre lage for att kontrollera att saghuvudet och klingskyddet kan rora sig fritt. Kontrollera att det nedre klingskyddet narritt ytersta lage under sin roelse.

Innan sänging pabörjas kontrollera att lasyredet for sagsbordet (23) somt lasspaken for saghuvudet (14) ar sakert atdragna.

• Anslut sagen till elnätet.
• Kontrollera att sladden befindner sig på attt saker avstand fran sagklingan och maskinens bas.
• Placera ett arbetsstycke i sagbordet och kontroller att arbetsstycket ar fastsatt pa sakert satt sa att det inte kan rora sig under sagning.
• Flytta sāghuvudet i dess bakre gränläge och spärra styrgejden (13) med lásvedet für styrgejden (12).
• Frigör sāghuvudet och klingskyddet.
  Tryck sparrknappen och starta sagen med strombrytaren (vanta tills sagklingan uppnatt sitt maximala varvthal).
  Sank sakta ner saghuvudet.
• Börja saga och applicerera mättligt tryck på saghuvudet under sagning.

Ottirracklig atdragning av lasyreden kanorsaka plotslig forflyttning av sagklingan motarbsstykcts ovre yta vilket skapar risken att operatoren kan slas med en farlig metallbit.

KAPNING MED FÖRFLYTTNING AV SAGARMEN

Förflyttnig av sāgarmen möjiggör sāgklingans rörelse framåt och bakåt vilket medger kapning av bredare arbetsstycken.

Stallarmeniovrelaget.
- Lossa lásvedet for styrgejden (12).
- Innan sagen startas dra armen mot dig genom att halla den i övre laget.
Tryck in sparrknappen (3) och starta sagen.
- Slapp Armen och vanta tills sagklingan uppnatt fullt varvtil.

• Frigör klingskyddet.

Sank ner armen och paborja sagnig.
- Forflytta armen bakat (ifran sig) under sagning.
- När arbetsstycket ar kapat slapp trycket på strömbrytaren och vänta tills sagklingan slutar rotera innan Armen lyfts upp till dess övre läge.

Det ar forbjudet att saga genom att forflytta saghuvudet mot sig. Sågklingan kan plötsligt stiga ovanpa arbetsstycket vilket utsätter operatoren for farlicht kast.

HANDHAVANDE OCH UNDERHALL

Dra ut sladden ur eluttaget innan installation, reglering, reparation eller service pabörjas.

RENGÖRING

• After avslutat arbete avlagsna alla materialbitar, sagspan och damm frän sagsbordets insats samt området kring sagsklingan och dess skydd.
• Se till att ventilationsöppningarna i motorns holje inte ar blockerade och ar fria från damm eller span.

• Rengör styrgejderna och paför attt sunt laget fast smörjfett.

• Häll alla handtag, spakar och vred rena.
  Rengor laserlinsen med en pensel.

BYTE AV SAGKLINGA

Tryck spaken for klingskydd (5).

• Lyft upp klingskyddet (7) lossa skruven for fastsättning av centralplattan (40) (fig. H).
• Skjut centralplattan (41) Åt vänster sa att dukommen Åt sagglingans fästskruv.
• Tryck spindelläsknappen (6) och rotera sagklingan tills den lases.
• Med hjälp av specialnyckel (ingär i leveransen) lossa och skruva ut saggklingans fästskruv.

• Ta ut den utvändiga brickan och ta ur sagglingan (uppmärksamma reduktionsringen om södan forekommer).

• Avlagsna alla fororeningarfspindeln och brickor som fester in sagklingan.

• Montera en ny sagklinga genom att utfora somma atgärder i omvänd ordning.

• Efter avslutat arbete kontrollera att alla nycklar och justeringsverktyg har avlagsnats och alla skruvar och vred ar sakert atdragna.

Skruven som fastsätter sagklingan har vänstergänga. lakta särskild uppmärksamhet nar du greppar sagklingan. Använd skyddshandskar for att skydda händerna mot kontakt med sagklingans vassa tänder.

BYTE AV BATTERI LASERMODulen

Lasermodulen strömmatas med två st. 1,5 V batterier av typen AAA.

• Oppna batterifackets lock (36) (fig. F).

• Avlagsna gamla batterier.
  Satt i nya batterier och kontrollera polariteten.

• Atermontera batterifackets lock.

BYTE AV KOLBORSTAR

Byt omedelbart kolborstarna när de ar slitna (kortare an 5 mm), brända eller trasiga. Byt alltid báda kolborstarna samtidigt.

• Lossa kolborstlocken (8).
  Ta ur slitna kolborstar.

• Avlagsna eventuellt koldamm med hjälp av tryckluft med lågt tryck.

• Montera nya kolborstar (kolborstarna skaglida latt in i borsthalarna).
• Atermontera kolborstlocken (8).

After utbyte av kolborstar starta elverktygetutan belastning och avvakta 1-2 min tills kolborstarna anpassar sig till motorns commutator. For byte av kolborstarna ske endast en kvalificerad person anlitas och originaldar anvandas.

Alla defekter bør atgårdas av tillverkaren auktoriserad service.

TEKNISKA DATA

MÄRKDATA

Geringssåg
Parameter Värde
Matarspänning 230V~
Frekvens 50Hz
Märkeffekt 1800W
Spindels varvitalutan belastning 4800min	-1
Lutningsvinkel ± 45°
Geringsområde 0°÷45°
Sågklingans utvändiga diameter 254mm
Sågklingans håldiameter 30mm
Mätt på det material som sagsamed vinkel / med lutning	0° × 0° 90 × 280mm
	45° × 0° 90 × 200mm
	45° × 45° 50 × 200mm
	0° × 45° 50 × 280mm
Styrgejdens langd 195mm
Laserklass 2
Lasereffekt	< 1mW
Laserns vågLängd	λ = 650nm
Isolationsklass	II
Vikt	16 kg
Tillverkningsår	2019

UPPGIFTER OM BULLER OCH VIBRATIONER

Ljudtrycksniva: Lp_A = 95,2 dB(A) K = 3 dB(A)

Ljudeffektiv: Lw_A = 108,2 dB(A) K = 3 dB(A)

Värde für vibrationsacceleration: a_h = 2,936~m / s^2 K = 1,5m / s^2

MILJÖ

Eldrivnaprodukter ska inte slängas tillsammans med hushållsavfall utan lamnas in for Återvinning hos auktoriserade foretag. Information om Återvinning kan fas hos saljaren aller lokala myndigheter. Förbrukad elektrisk och elektronisk utrustning innehäller ämnen vilka inte ar neutrala for miljon. Urustning som inte lamnas for Återvinning utgor potentiell fara for miljon och manniskans hölsa.

• Rätten till andringar Förbehälles.

"Grupa Topex Spółka z ograniczoná odpowiedzialnosci" Spółka komandytowa med säte i Warszawa, ul. Pograniczna 2/4 (nedan: „Grupa Topex“) informerar att alla upphovsrätter till innehålet ienna instruktion (nedan: „Instruktion“), inklusive bl.a. dess text, foton, scheman, rittingar samt layouten ägs uteslutande av Grupa Topex och skyddas enigt Lagen om upphovsrätt och liknande rätter av den 4 februari 1994 (Polsk forfattningsamling Dz. U. 2006 Nr 90 Pos. 631 med senareändringar). Kopiering, behandling, publicering, modifiering av hela Instruktionen och dess delar i kommersiella syftenutan Grupa Topex skriftliga medgivande ar strikt forbjudet och kan leda till civilrättliga ochStraffrättliga paföljer.

OVERSETTALSE AV DEN ORIGINALE BRUKERMANUALEN

NO

GJAERINGSSAG

59G812

OBS! FÜR ELVERKTÖYET TAS I BRUK SKAL MAN GJÖRE SEG KJENT MED DENNE BRUKERMANUALEN OG BEHOLDE DEN TIL VIDERE BRUK.

SPESIELLE SIKKERHETSREGLER

SIKKERHETSTILTAK:
