Tip de produs	Ferăstrău unghiular
Marcă	Graphite
Model	59G812
Tensiune nominală	230 V~
Frecvență nominală	50 Hz
Putere nominală	1800 W
Viteză fără sarcină	4800 rot/min
Diametru exterior al discului	254 mm
Alezajul discului	30 mm
Plaja de tăiere unghiulară (banc)	±45°
Plaja de înclinare (unghi)	0° până la 45°
Capacitate de tăiere (0°×0°)	90 × 280 mm
Capacitate de tăiere (45°×0°)	90 × 200 mm
Capacitate de tăiere (45°×45°)	50 × 200 mm
Capacitate de tăiere (0°×45°)	50 × 280 mm
Lungimea ghidajului	195 mm
Clasă de protecție	II (izolație dublă)
Laser	Clasa 2, < 1 mW, 650 nm
Greutate	16 kg
Nivel de presiune acustică	95,2 dB(A) (K=3 dB)
Nivel de putere acustică	108,2 dB(A) (K=3 dB)
Vibrații (valoare de accelerație)	2,936 m/s² (K=1,5 m/s²)
Extracție a prafului	Racord pentru aspirator și sac de praf inclus
Accesorii incluse	Sac de praf, cheie specială, strângere verticală

Întrebări frecvente - 59G812 Graphite

Cum se schimbă discul de tăiere al ferăstrăului unghiular Graphite 59G812?

Pentru a schimba discul, deconectați mai întâi aparatul. Ridicați protecția discului (7) și scoateți șurubul de fixare a plăcii centrale (40). Deplasați placa centrală (41) pentru a accesa șurubul discului. Blocați axul cu butonul (6), deșurubați șurubul discului cu cheia specială (filet stânga), scoateți șaiba exterioară și discul. Montați noul disc în ordine inversă. Purtați mănuși de protecție.

Cum se reglează laserul ferăstrăului unghiular?

Puneți bancul la 0° și capul la 0°. Efectuați o tăiere de probă pe o bucată de rest. Aprindeți laserul (buton 37). Dacă linia laser nu este paralelă cu tăierea, rotiți ușor modulul laser (38) în carcasa sa. Dacă este necesar, deșurubați șuruburile (39) și deplasați-l lateral. Nu priviți niciodată direct în fascicul.

Cum se reglează unghiul de tăiere al ferăstrăului?

Pentru unghiul bancului (tăiere în teșit), deșurubați roata (23), apăsați pârghia (22) și rotiți brațul la unghiul dorit (gradație 20). Pentru înclinarea capului (unghi), deșurubați pârghia (14) și înclinați capul (scară 34). Strângeți după reglare. Pentru tăieri combinate, reglați mai întâi unghiul, apoi teșitul.

Cum se utilizează limitatorul de adâncime de tăiere?

Limitatorul (10) permite realizarea de caneluri. Blocați pârghia (14), deșurubați butonul (12) și deplasați capul înapoi. Rotiți limitatorul în poziția de reglare, coborâți brațul împotriva lui, apoi reglați șurubul (11) pentru adâncimea dorită. Reveniți la adâncimea maximă coborând limitatorul.

Cum se evacuează praful eficient?

Conectați sistemul de extracție la tubulatură (28) sau fixați sacul de praf (29) furnizat. Goliți sacul când este umplut la 2/3 pentru o aspirație optimă. Curățați regulat fantele de ventilație ale motorului.

Care sunt măsurile de siguranță esențiale?

Purtați întotdeauna protecție auditivă, oculară și o mască anti-praf. Folosiți mănuși pentru manipularea discurilor. Verificați ca cablul să nu fie deteriorat. Tăiați numai materiale recomandate (lemn, nu lemn de foc). Asigurați-vă că ferăstrăul este fixat de banc. Nu priviți fasciculul laser.

Cum se înlocuiesc perii de cărbune?

Deconectați aparatul. Deșurubați capacele (8), scoateți periile uzate (lungime < 5 mm). Curățați cu aer comprimat. Introduceți periile noi, înșurubați capacele. Lăsați ferăstrăul să funcționeze în gol 1-2 minute pentru a rodi periile. Încredințați această operațiune unui profesionist dacă este necesar.

Cum se verifică dacă discul este perpendicular pe masă?

Puneți capul la 0° (pârghia 14 strânsă) și bancul la 0°. Coborâți capul complet. Cu ajutorul unui echer, verificați unghiul dintre disc și masă. Dacă nu este 90°, deșurubați contrapiulița și reglați șurubul de reglare 0° (42). Strângeți și verificați din nou.

Ce tipuri de discuri pot folosi?

Folosiți discuri conforme cu standardul EN 847-1, cu diametru exterior de 254 mm și alezaj de 30 mm. Producătorul recomandă discuri cu dinți din carbură sinterizată. Nu folosiți discuri din oțel rapid (HSS), deteriorate sau deformate.

Cum se transportă ferăstrăul în siguranță?

Blocați capul în poziția joasă introducând știftul (9) după ce ați apăsat pârghia (5). Strângeți roțile bancului și pârghia capului (14). Folosiți mânerul de transport (1). Asigurați-vă că cablul nu atârnă.

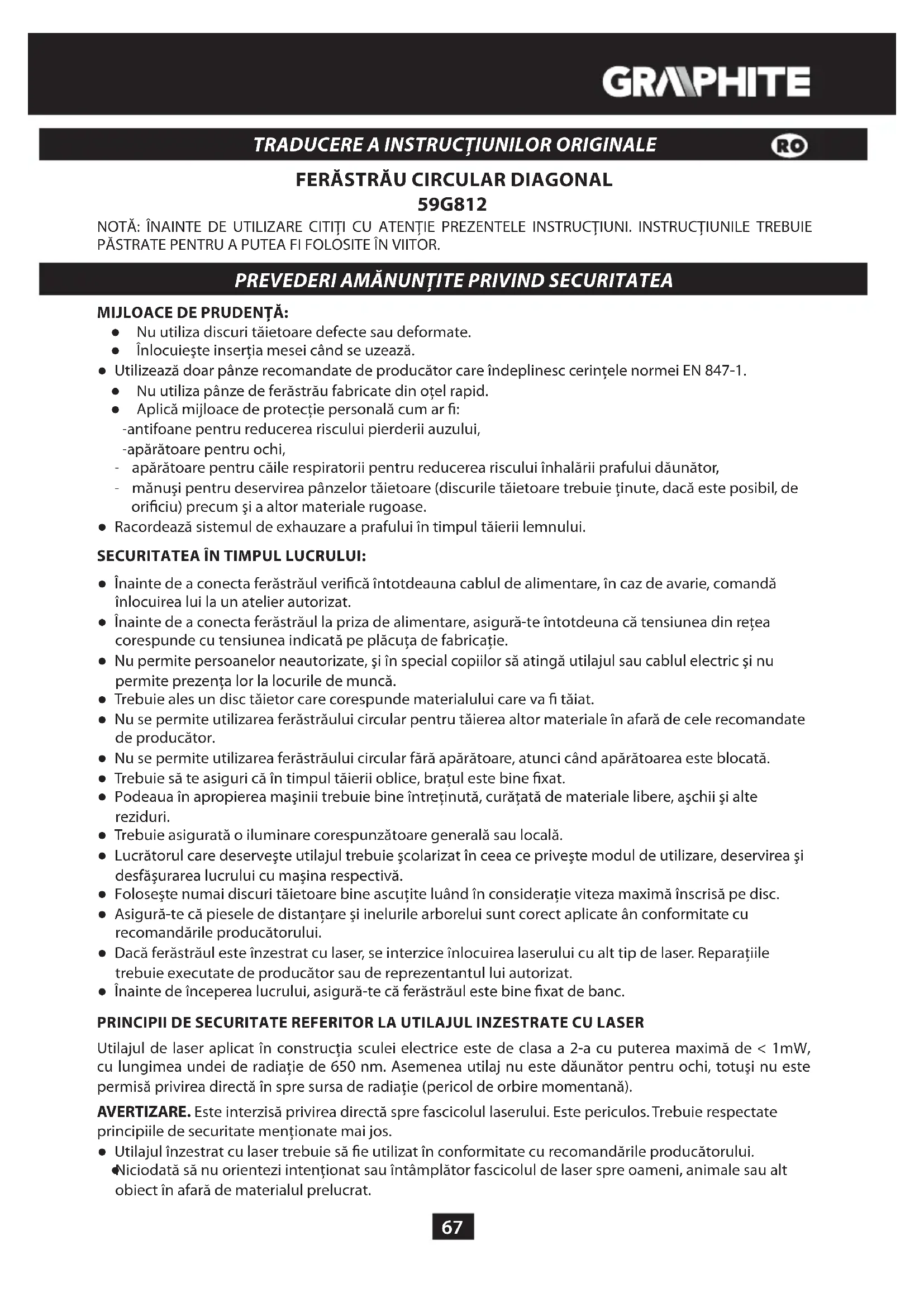

MANUAL DE UTILIZARE 59G812 Graphite

• Nu utilizes discuri tăietoare defecte sau deformate.

• Inlocuiste insertia mesei cand se uzeaza.

• Utilizeaza doar pânze recomandate de produçator care indeplinesc cerințele normei EN 847-1.

• Nu utilizes panze de ferarstrau fabricate din otel rapid.

• Aplica mijoace de protecie personala cum ar fi: -antifoane pentru reducerea riscului pierderii auzului, -aparatoare pentru ochi,

• aparatoare pentru caile respiratori ientsreducerea riscului inhilari prafului daunator,

• manusi pentru deservirea pânzelor tăietoare (discurile tăietoare trebuie tinute, dacă este posibil, de orificiu) precum si a altero materiale rugoase.

• Racordeazã操作系统

• Rarcordeazã操作系统
• Rarcordeazã操作系统
• Rarcordeazã操作系统
• Rarcordeazã操作系统
• Rarcordeazã操作系统

SECURITATEA IN TIMPUL LUCRULUI:

• Inainte de a connecta ferastrul verifica intotdeauna cablul de alimentare, in caz de avarie, comanda inlocuirea lui la un atelier autorizat.
• Inainte de a connecta ferastrul la priza de alimentare, asigura-te intotdeuna că tensiunea din rețea corespunde cu tensiunea indicata pe placuţa de fabricatie.
• Nu permite personelor neAutorizate,.si in special copilor sa atinga utilajul Sau cablul electric si nu. permite prezenta lor la locurile de munca.
• Trebuie ales un disc taietor care corespunde materialului care va fi taiat.
• Nu se permite'utilizarea ferăstrăului circular pentru tăierea altero materiale in afară de cele recomandate de produçător.
• Nu se permite utilizes area ferastrauli circular faraparatoare, atunci cand aparatoarea este blocata.
• Trebuie să te asiguri că in timpul tăierii oblice, bratul este bine fixat.
• Podeaua in apropierea masinii trebuie bine intreintută, curata de materiale libere, aschii si alte reziduri.
• Trebuie asigurata o iluminare corespunzatoare generala sau locala.
• Lucratorul care deservește適用ajul trebuie scolarizat in ceea ce priveve modul de/utilizare, deservireași defășurarea lucrului cu masina respectiva.
• Foloseste numai discuri taitoare bine ascutite luand in consideratie viteza maxima inscrisa pe disc.
• Asigura-te capiesele de distançare si inelurile arborelui sunt corect aplicate an conformitate cu recomandarile producatorului.
• Daca ferastrăul este inzestrat cu laser, se interzice inlocuirea laserului cu alt tip de laser. Reparatiile trebuie executate de producător sau de reprezentantul lui autorizat.
• Inainte de inceperea lucrului, asigură-te ca ferastrăul este bine fixat de banc.

PRINCIPII DE SECURITATE REFERITOR LA UTILAJUL INZESTRATE CU LASER

Utilajul de laser aplicat in construktia sculei electrice este de clasa a 2-a cu puterea maxima de < 1mW cu lungimea undei de radiatie de 650~nm . Asemeneautilaj nu este daunator pentru ochi, totusi nu este permisă privirea directă in spre sursa de radiatie (pericol de orbire momentana).

AVERTIZARE. Este interzisa privirea directa spre fascicolul laserului. Este periculos. Trebuie respectate principiile de securitate mentionate mai jos.

• Utilajul inzestrat cu laser trebuie să fie utilizest in conformitate cu recomandările producțorului. Niciodata să nu orientezi intentionat sau intâmplător fascicolul de laser spre oameni, animale sau alt obiect in afara de materialul prelucrat.

GRAPHITE

• Nu este permisa Índreptarea intâmplàtoare a fascicolului de laser spre ochii unor personelor terte pe o perioada de temp mai lunga de 0,25 s, de exemplu prin intermediul oglinzii.
• Totdeauna trebuie s te asiguri cā lumina laserului este indreptata spre materialul prelucrat, care nu are o suprafata reflectoare. Tabla lucioasă nu se pretează la utilizarea luminei laserului, deoarece s-ar putea reflecta in mod periculos in directia operatorului Sau apersonanelor terte.si a animalelor.
• Nu este permisa schimbarea setului de laser cuutilaj de alt tip. Toate reparathiile trebuie sa fie executate de producator Sau de o persona autorizata.

NOTÄ: Produsul este destinat pentru/utilizare in interior.

Deşi construcția de la bun inceput asigura siguranțăși a fost inzestrata cu miljoace de secreitateși măsuril de proteție supplementare, există intotdeauna un risc rezidual privind generarea de leziuni.

Explicarea pictogramelor utilize.

1

2

3

4

5

6

1. Citeşte instruţiunile de deservire, respecţă averitzărileși condițiile de securitate continute!
2. Utilizeaza echipament individual de protectie (ochelari google, antifoane pentru urechi)
3. Deconnectează cablul de alimentare inainte de lucru sau reparati.
4. Nu lasa uneltele la copii
5. A se feri de ploaie
6. Clasa a doua de protectie

Ori ce reglare, in afară de cele descrie in instruciuni, este riscul periculos de a fi expus la radiațiiile laserului!

CONSTRUCTIA $I UTILIZAREA

Ferăstrăul circular diagonal este un dispositiv inzestrat cu o bază cu capacitatea de a modifica unghiul atăsăt la capul de tăiere. In plus, capul ferăstrăului diagonal, in functie de construcție, se poate inclina oblic sub un unghi,și poate fi scos in scopul cresterii functionaliții si lungimii tăieturii. Ferăstrăul diagonal este destinat pentru tăierea lemnului si materialelor lemnoase, care corespund mariimii sculei. Nu poate fi utilizata la tăiat leme de foc. Ferăstrăul trebuie Utilizat numai in conformitate cu destinata lui. Incercarea utilizarii lui la alte lucrări, in afara de cele indicate va fi considerata ca utilizing necorespunzatoare. Ferăstrăul trebuie Utilizat numai cu discuri tăietoare corespunzatoare, cu dinți din aliaje dure. Ferăstrăul diagonal a fost proiectat pentru a fi Utilizat atât la lucrări usoare in atelierele de tamplărie CATI pentru lucrări de dulgherie.

Este interzisă folosirea utilajuluiindezacord cu destinataia lui!

DESCRIEREAPAGINILORGRAFICE

Numerotarea de mai jos se refera la elementele utilajului prezentat in paginile grafice ale prezentei instruţiuni.

1. Butonul de blocare a mesei de lucru

2. Maner de transport

3. Manerul manetei 24. Masa de lucru
4. Butonul de blocare a intrerupatorului 25. Masa de lucru
5. Intrerupatorul 26. Modulal laserului
6. Pârghia apărătoarei discului tăietor
7. Buton pentru blocarea arborelui
8. Aparatoarea discului taietor 29. Sac pentru praf
9. Capacul periei de carbune
10. Bolt de blocare a capului
11. Limitatorul adancimii de taiere
12. Šruba ogranicznika glębokość ciecia
13. Buton de blocare a ghidajului
14. Ghidajul
15. Pârghia de blocare a capului
16. Sipca de rezistenta
17. Prelungitorul mesei
18. Limitator final
19. Butonul blocadei prelimungitorului mesei
20. Orificiu de montaj
21. Scara unghiurilor mesei de lucru
22. Indicatorul unghiului mesei de lucru

23. Parghia de stabilire automata

24. Pot exista differente intre desen.si produsul respectiv

25. Aparatoare permanenta

26. Racord pentru exhaustarea prafului

27. Buton pentru fixarea apasăsătorului vertical

28. Bratul apasatorului vertical
29. Butonul blocadei bratului apasatorului vertical
30. Buton pentru fixarea materialului prelucrat.
    34 Scara unghiurilor de inclinarare a capului
31. Indicatorul unghiului de inclinare a capului
32. Magazia bateriilor
33. Butonul intrerupatorului laserului
34. Laser
35. Šuruburi de fixare a modulului laserului
36. Surubul de fixare a placii centrale
37. Placa centrală
38. Surub de reglare a unghiului 0^
39. Surub de reglare a unghiului 45^

DESCRIERE SEMNELOR GRAFICE FOLOSITE

ATENTIE

AVERTISMENT

MONTAJ/AJUSTÄRI

INFORMATII

INZESTRAREA SI ACCESORIILE

1. Sac pentru praf

-1 buc

1. Cheie speciala

-1 buc

1. Apasator vertical

-1 buc

PREGÄTIREA PENTRU LUCRU

Inainte de a executa orice fel de activitate legate de montare sau reglare la ferastrul circular, trebuaie sa v asigurati ca acesta a fost deconnectat de la sursa de alimentare.

TRANSPORTAREA FERASTRAULUI CIRCULAR DIAGONAL

• Transportand ferastrul trebuie sa se verifie daca s-a facut asigurarea capului acestua in poziia extremainferioara.
• Verificazioni dacai butonul de blocare a mesei de lucru, parghia blocarii capului cat si alte elemente de asigurare sunt bine stranse.

MONTAREA FERÄSTRÄULUI DIAGNONTAL PE BANCUL DE LUCRU

Se recomanda ca ferastraul sa fie fixat la masa de lucru sau la stativ facdand uz de orificiile de montaj prevazute (19) din baza ferastrului, ceea ce garantezăutilizarea lui sigura eliminandi totodata riscul deplasarilor nedorite a masinii in timpul lucrului. Orificiile de monaj permit intrebuințarea suruburilor cu diametrul de 8 mm cu cap cilindric si hexagonal.

Montand ferastrul pe bancul mesei de lucru trebuie sate asiguri ca:

Suprafata bancului de lucru este plata si curata.

• Suruburile sunt bine stranse, fara fortexagerata (suruburile de fixare trebuie stranse cu o fortacare sa nu produca tensiuni Sau deformari ale bazej) In cazul tensiunilor exagerate exista riscul de pleznire a bazei.

Pentru a evita adunarea prafului sotodata asigurarea productivita jmaxime, ferastrul poate fi connectat la un aspirator industrial de praf utilized in acest scop racordul de inlaturare a prafului (28). De asemenea strangerea prafului se poate face in sacul pentru praf (livrat) dupa fixarea acestua pe racordul de eliminarea prafului. Montarea sacului de praf (29) se face prin aplicarea lui pe racordul de eliminarea prafului (28) (fig. A). Pentru golirea sacului de praf,acea trebuie scos de pe racordul de eliminare a prafului s deschiderea fermuarului, pentru a avea acces la interiorul sacului.

Spre a obtine o eliminarea optima a prafului, sacul trebuie golit atunci cand este umplut pana la 2/3 din volumul lui.

OPERAREA CU BRATUL (CU CAPUL)

Braul are doua pozii - superioara si inferioara. Pentru eliberarea braului blocat din poziia inferioara de trebuie:

• Apasa braṭul circularului si tiniţi-l apasat in jos.

• Trage bolṭul de blocare a capului (9).

• Sustine cu mana braṭul circularului in timpul ridicārii lui in poziţia superioara.

Pentru blocarea brațului in poziţia inferioroara trebuie:

• Apasata siti nutata apasat parghia aparatorii discului taietor (5).
• Bratul se impinge in jos până la momentul in care se va afla in poziția inferioară.
• Bratul se blochează in această poziţie trăgând de bolțul de blocare a capului (9).

APASATORUL VERTICAL

Apasatorul vertical (fig. B) poate fi montat la baza ferastrului, pe ambele parti ale mesei de lucru, find pe deplin adaptabil la marimea materialului de taiat. Nu este permis de a lucra cu ferastrul fara/utilizarea apasatorului vertical.

• Elibereazabutonul de fixare a apasatorului vertical (30) la bazape partea pe care se va monta apasatorul vertical.
• Monteazá apásatorul vertical prin introducerea lui in orificiu la baza ferăstrăului si strangeți butonul de fixare a apásatorului vertical (30) la baza ferăstrăului.
• După stabilîrea poziției brațului apăsătorului vertical (31) in functie de materialul de prelucrat, strânge butonul blocadei brațului apăsătorului vertical (32) si butonul de fixare a materialului (33).
• Verifică dacă materialul este fixat stabil.

LUCRUL/AJUSTAREA

Inainte de a executa orice fel de activitatei de reglare, trebuie sa te asiguri cfa ferastraul a fost deconnectat de la reteaua de alimentare. Pentru a asigura securitatea, exacticitatea si randamentul de functiorean a ferastrului, toate procedurile de reglare trebuie sa fie efectuate in mod complet.

Dupa terminarea tuturor activitateirol de reglare si ajustare, trebuie sa te asiguri cau fost luate alla cheile. Verifica daca toate elementele filelate de imbinare sunt corespunzator stranse.

Effectuand activitate de reglare, verifica dacà"Toate elementele exterioroare functioneaza corespunzator si sunt in bună stare. Orice element uzat sau deteriorat, trebuie sá fie schimbat de o personă calificata in acest domenu inainte de utilizarea ferăstrăului.

PORNIREA / OPRIREA

Tensiunea de alimentare trebuie să corespundă cu tensiunea de pe plăcuța de fabricație a ferăstrăului. Ferăstrăul poate fi pornit numai în cazul în care discul tăietor este la distanță de materialul prevăzut pentru prelimucrare.

Pentru evitarea porniri intamplatoare, ferastrul circular este inzestrat cu buton de blocare a intrerupatorului (3).

Pornirea

• Apasa butonul de blocare a intrerupatarului (3).
• Apasa Şi tine apasat butonul intrerupatürului (4).

Oprirea

• Elibereaza apasarea butonului intrerupatorului (4).

DESERVIREA PRELUNGITORULUI MESEI DE LUCRU

• Prelungitori mesei (16) sunt dispusi pe ambele parti ale bazei ferăstrăului.

• Deblochează butonul blocadei prelimungitorului mesei (18) (fig. C).

• Reglează lungimea prelungitorului mesei.

Fixeazacu ajutorul butoanelor blocadele prelimungitorulujimesei (18).
- Daca este besoin se pot folosi limitatori i finali rabatabili (17) care facilitează tăirea după măsura.

DESERVIREA LIMITATORULUI ADÂNCIMII TAIERII

Limitatorul adancimii de taiere poate fi utilizesat unci cand exista nevoia executarii de crestaturin material. Acest lucru se face prin taierea suprafetei materialului de prelucrat atunci cand discul nu lucreazla la adancimea maxima posibila.

• Blocheazá párghia blocadei capului (14).

• Slabeste surubul de blocare al ghidajului (12) si deplaseazacapul inapoi.
  Strange butonul de blocare a ghidajului (12).

• Roteză limitatorul adâncimii de tăiore (10) in poziția de lucru cu adâncime limitata de tăiore (fig. D).
  Coboarabratul sini n poziia inferioara,rezemat de limitatorul adancimii de taiere.
• Rotează (spre stângă pau spre dreapta) Šurubul limitatorului adancimii de tăiere (11) (fig. D) până se obtine adancimea dorita a discului tăietor.
• Uşurezza strängerea butonului de blocare a ghidajului (12)

Execută tăieturile plănuite la adâncimea dorita.
- Pouru a reveni la tãierea cu adâncime maxima, trebuie rotit limitatorul adâncimii de tãiere (10) in poziţia in care după lasarea in jos a brațului, Šurubul limitatorului adâncimii de tãiere (11) sa nu aïba contact cu limitatorul adâncimii de tãiere (10).

AJUSTAREA MESEI DE LUCRU PENTRU OPERATIA TAIERII OBLICE

Brațul fiind mobil permite tăierea oblică a materialului prelucrat sub unghiul referat, intre poziția perpendiculara si 45^ in stângu sau in dreapta.

• Trage Şi roteşte bolțul blocárii capului (9) permiţand ca brătul să se ridice lent pe poziția lui superioara.
• Uşureaze strängerea butonului de blocarea mesei de lucru (23).
• Apasa sī tine apāsata pārghia de ajustare automata (22) sī intoarce braṭul spre stānga sau spre dreaptā pānā se obtine marimea dorita a unghiului pe scara unghiurilor (20) mesei de lucru.
• Blochează strängand butonul de blocare al mesei de lucru (23).

Pe scara unghiurilor (20) mesei de lucru sunt inseminate diferite poziitiin care are loc ajustarea automata a braului rotativ. Aceasta poate avea loc numai atunci nd in timpul rotirii braului, parghia de ajustare automata (22) nu este tinituapasat si poate sa fie blocata in positiile prevazute din fabricatie. Acestea sunt unghiurile de taiere cel mai des intrebuintate (15^, 22, 5^, 30^, 45^ spre dreaptaaou spre stanga). Ajustarea unghiului preferat se poate regla exact, facdand uz de scara unghiurilor mesei de lucru (20) divizate la cate un grad. Cu toate ca scara este destul de exacta pentru executarea majoritatei lucrarilor, totusi se recomanda verificarea uhghiului de taiere cu un echer sau alt tip de masurator de unghiuri.

VERIFICAREA SIREGLAREA ASEZARII PERPENDICULARA A DISCULUI TAIETOR FA T DE MASA DE LUCRU.

• Uşurează párghia de blocarea capului (14).
• Ajusteazá capul pe pozié (perpendicular fata de masa de lucru) sI strange parghia de blocarea capului (14).
• Uşurează strangerea butonului de blocare a mesei de lucru (23), apasași tine apasat párghia de ajustare automata (22)
• Stabilește masă de lucru in poziță, @liberează pârghia de ajustare automatași strânge butonul blocadei mesei de lucru (23).
• Apasa parghia aparatoarei discului taietor (5) si coboara capul ferastrului pana la poziţia extremă inferioară.
• Verifică (cu ajutorul unui dispositiv) perpendicularitatea asezarii discului tăietor fată de masă de lucru.

Effectuand măsurătorile, trebuie să te asiguri ca dispositivul de măsurare să nu atingă dinții discului tăietor căci din cautza grosimii adausului de aliaj dur, rezutatul măsurării poate fi inexact.

Daca unghiul masurat nu este exact de 90^ ,este necessitiesa reglarea,care se face in modul urmator :

• Uşurează strängerea piuliţei de asigurareși roteșțe surubul de reglare a unghiului 0° (42) (fig. E) spre drepta tau spre stângă, pentru a marii sau micșorai unghiul de inclinare a discului tăietor.
• După ajustarea perpendiculară a discului tăietor fata de masă de lucru, permite capului sa revina la poziția lui superioara.
• Tinandyurubul de reglare a unghiulu42) strange piuliata de asigurare.
• Coboara capul ferastrăului in josși verifică din nou dacă unghiul stabilit corespunde cu indicatorului unghiului de inclinare a capului (34), iar dacă totuși este necessar, reglează poziția indicatorului unghiului de inclinare a capului (35) (fig. E).

O asemenea reglare trebuie efectuata pentru unghiul de 45^ a inclinari capului pentru taiere oblica utilizing surubul de reglare a unghiului 0 (43) (fig. E).

VERIFICAREA SI REGLAREA AŞEZARII PERPENDICULARE A DISCULUI TAIETOR FATA DE STINGHIA DE REZEMARE.

Această procedură trebuie efectuata totdeuna in cazul in care stinghia de reazem a fost demontă sau schimbata. Această reglare poate fi efectuata doar după ce discul tăietor a fost ajustat perpendicular față de masă de lucru. Stinghia de reazem sevește ca limitator pentru materialul prelimucrat

• Uşurează strangerea butonului de blocare a mesei de lucru (23), apasași tine apasata pârghia de ajustare automata (22), ajustează masa de lucru pe poziţia 0^ .

Cobora capul ferastrauli pe pozita extrema inferioroara.
- Aplicá la discul tāietor un echer sau un alt disponitiv de māsurare a unghiurilor.
- Apropie disposizitivul masurator de stinghia de reazam (15).
- Unghiul măsurat trebuie să aibă°90

Dacà totusi este nécessara reglarea, atunci trebuie :

• Uşurata strängereaŞurubului de fixarea a stinghiei de reazam (15) fata de bază.
• Reglata poziţia stinghiei de reazam (15) astfel incat sa fie perpendiculara fata de discul taietor.
  Stranse suruburile de fixare a stinghiei de reazam.

AJUSTAREA BRATULUI (CAPULUI) PENTRU OPERATIA DE TAIERE OBLICA

Brațul poate fi inclinat sub orice unghi dorit in gama intre 0^ s i 45^ - pentru efectuarea tăierii oblice (fig. E).

• Trage bolțul de blocare a capului (9) eliberând brațulși permitand să se ridice lent in poziția superioara.
• Uşureaze strängerea párghiei de bocare a capului (14).
• Inclina bratul spre stanga ajustandu-l pe unghiul preferat, care poate fi citit pe scara unghiurilor de inclinare a capului (34) facand uz de indicatorul inclinarii capului (35) (fig. E).
• Inśurubeza pārghia de blocare a capului (14).

Dacă este nécessara reglarea ajustării ambelor unghiuri (in ambele planuri, oriental Şi vertical) pentru tăiorea combinata, totdeauna trebuie ajustat in primul RAND unghiul de tăiore oblică.

VERIFICAREA FUNCTIONARII LASERULUI

Sistemul utilajului de laser emite un fascicol de lumină care arata pe materialul prelucrat linia de tăiere a discului tăietor. Ajustarea corespunțafoare a liniei de cadere a luminii fascicolului a fost reglata de fabrică in tampul produceriui utilajului. Totusi se recomanda ca la lucrările de precizie, ajustarea sa fie verificata inainte de a incepe operatța de tăiere.

• Introdu bateria in magazia bateriilor (36) (fig. F) find atent la polaritate.
• Ajusteazá masa de lucru pe poziţia in care indicatorul unghiului mesei de lucru (21) coincide cu punctul 0^ , pe scara unghiurilor mesei de lucru (20), iar indicatorul unghiului de inclinare a capului (35) (fig. E) coincide cu punctul 0^ pe scara unghiului de inclinare a capului (34) (fig. E).
  Fixeazape masa de lucru (25) o bucatade material -de seu de marime corespunzatoare si executa o taiere.
• Elibereaza brațul, lasandr materialul - deșeu pe masă de lucru a ferăstrăului.
• Potriveste butonul intrerupătorului laserului (37) pe poziția dePornire „I" (care este insemnata.)
• Fascicolul de lumină proiectat, trebuie să fie parallel cu tăietura efectuata.

REGLAREA LASERULUI

Ajustand proiectarea fascicolului de laser, nu este permis să privesti direct la fascicolși nici la reflectarea fascicolului de pe materialul reflectant. Dacă laserul nu este Utilizat, sistemul trebuie deconnectat.

Dacă fascicolul luminii laserului nu este paralel cu tăietura efectuata trebuie:

• Răsucit in mod delicat spre stânga sau spre dreapta laserul (38) (fig. G) in carcasa modulului laserului (26) până la obtinerea paralelei fascicolului luminii de laser. Nu răsuci modulul laserului cu forțași mai mult de câteva grade.
• lar in cazul in care este necessitiesa reglarea transversala, uşureaza strängerea süruburilor de fixare a modulului laserului (39) deplasánd modulul laser spre stanga sai spre dreapta, până ce linia laserului va fi paralela cu tăietura făcută.

Praful produs in timpul tacierii poate innabusi lumina laserului, de aceea din tamp in timp trebuie stearsa lentila projectorului laserului.

PORNIREA FERÄSTRÄULUI

Inainte de a apasa butonul intrerupatorului, trebuie sa te asiguri ca, ferastrul este bine montat si reglat, in conformitate cu indrumarile cuprinse in preventa instrucltiune.

Acest ferastrou a fost proiectat pentru a fi deservit de persone cu mana dreapta.

• Apasa butonul de blocare a intrerupatarului (3).
• Apasa butonul intrerupatarului (4).
• Asteapta pana ce motorul ferastrauli prinde viteza de rotire deplina.
• Apasa parghia aparatorei discului taietor (5).
  Coboara brataul spre materialul de prelucrat.

• Elibereaza apasarea pe parghia aparatorei discului taitor (5).

• Execută tăierea.

OPRIREA FERÄSTRÄULUI

• Elibereaza apasarea butonului intrerupatorului (4) si astepta panac de discul taietor nu se va mai roti.
• Ridică brațul ferăstrăului, inlăturând-ul de la materialul prelucrat.

Scanteierea momentana a periilor din interiorul motorului electric in timpul pornirii si opririi ferastrăului este un fenomen normal. Nu este permisa oprirea rotirii discului tăietor prin apăsare laterala asupra lui.

TÄIEREACU FERASTRÄUL

Materialul care va fi taiat trebuie fixat in a sa mod incat s nu deranjeze deservirea ferastrauli. Inainte de a porni ferastrul, cobora braul in poziţia inferioroara spre a te convinge ca, capul ferastrului si aparatoarea discului taitor se deplasează lejer, fara nic un obstacol. Asigurandu-te totodata c, aparatoarea discului taitor, in miţarea sa, ajunge la poziţia extrema.

GRAPHITE

Inainte de inceperea taierii asigura-te ca butonul de blocare a mesei de lucru (23) cát si parghia de blocare a capului (14) ferastrului sunt bine stranse.

• Conectează ferastrăul la rețeaua de energia electrică.

• Asigura-te ca, conducta de alimentare cu tensiune este indepartata de discul taietor si de bazautilajului.

• Pune materialul pe masa de lucru si asigura-te ca este bine fixat astfel incat sa nu se deplasze in tampul tacierii.
• Deplaseaza capul ferastraului pe poziia extrema posterioar si blocheazag hhidajul (13) cu butonul de blocare a ghidajului (12).
• Deblocheazá capul ferăstrăuluiși aparatoarea discului tăietor.
• Apasa butonul de blocare a intrerupatorului si porneeste ferastraul cu intrupatorul lui (asteaptao clippa, panac de discul taietor al ferastraului va prinde viteza maxima de rotire).
  Coboara lent capul ferastraului.
• Incepe tãierea apãsänd cu o putere moderata asupra capului.

In cazul in care butoanele blocarii nu vor fi bine stranse se poate intampla ca, discul taietor se va deplasa nesteptat spre suprafata materialului, periclitand astfel operatorul care poate fi lovit de o bucata de material.

TÄIEREACU DEPLSAREA BRATULUI (CAPULUI) FERÄSTRÄULUI

Deplasarea brațului capului ferăstrăului dă posibilitatea mișcarii discului tăietor spre inainte tau inapoia, asigurând posibilitatea tăierii bucăților mai late de material.

• Aseaza bratul pe poziţia superioara.

• Uşureaze干细胞 butonului de blocare a ghidajului (12).

• Inainte de a porni ferastraul, trage spre sine bratul, tinandu-l in poziţia superioara.
• Apasa butonul de blocare a intrerupatorului (3) si porneeste ferastrul.

• Elibereazabratulsiasteptaputinpana ce discul taitor va prinde viteza de rotire maxima.

• Elibereazā aparatoarea discului tāietor.
  Cobora bratul si incepe taierea.

• In timpul tãierii deplaseaza braṭul spre inapoi (dela sine).

• Dupa terminarea taieri materialului, elibereaza apasarea butonului intrerupatorului si asteapta pana ce discul taietor se va opri inainte de a ridicara brațului in poziţia superioară.

Niciodata sā nu executi tāierea deplasánd capul ferăstrăului spre sine. In aceste cazuri este posibil ca, la un moment dat, neaşptat, discul tāietor sā se ridice de pe materialul tāiat, cu efect de recul, periculos pentru operator.

DESERVIREA Şİ INTREŞINEREA

Inainte de orice fel de activitate legate de instalare, reglare, reparatie sau deservire, stecarul conductei de alimentare trebuie scos din priza de curent.

CURATAREA

• Dupa terminarea lucrului, inlatura cu atenţie orice bucăti de material, aschii si graf din standul mesei de lucru si vecinătatea discului tăietor si a apăratori ii acestuia.
• Asigura-te ca orificiile de ventilare ale carcasei motorului nu sunt astupate cu aşchii pau graf.
  Curata ghidajul si unge-l cu un strat subtire de unsoare consistenta.

Toate manerele 日 butoanele trebuie mentinute curate.
- Lentila projectorului laserului se curata cu o periuţă.

SCHIMBAREA DISCULUI TAIETOR

• Apasa párghia aparatorii discului tăietor (5).
• Ridica aparatoarea discului taietor (7) si desfa surubul de fixare a placii centrale (40) (fig. H).
• Deplaseaza plac centrala (41) spre stanga, astfel incat sa ai acces la surubul de fixare a discului taietor.
• Apasa butonul de blocare a arborelui (6) si roteste discul taietor, pana la blocarea lui.

• Folosind cheia tubulara (livrata), uşureaza Şi desfa sürubul de fixare a discului tăietor.

• Scoate saiba exterioroara 山 discul taietor (fi atent la inelul redactor, daca exista)

• Inlata toate murdariile de pe arbore si de pe saibele de fixare a discului taietor.
  Montează un disc tăietor nou, procedând invers ca la demontaj.
• La sfársit, trebuie sá verifici dacá ai inláturat toate cheile sí sculele de reglare sí dacá toate süruburile sí butoanele sunt bine strânse.

Surubul de asigurare a discului tăietor are filet de stânga. Tine discul tăietor cu deosebită atenție. Trebuie să folosești manusi de proteție care iți vor feri mainile de contactul cu dinții ascuți ai discului tăietor.

SCHIMBAREA BATERIILOR IN MODULUL LASERULUI

Modulurlaserului estalimentat de douba baterii de 1,5V tip AAA.

• Deschide capacul magaziei pentru baterii (36) (fig. F).

• Scoate bateriile uzate.

• Bagă bateriile nei, asigurându-te ca polaritatea este corectă.
  Monteazà la loc capacul magaziei bateriilor.

SCHIMBAREA PERIILOR DE CARBUNE

Perile uzate ale motorului ( mai scurte de 5 mm), arse sau pleznite trebuie neaparat inlocuite cu altele noi. Totdeauna ambele perii trebuie schimbate simultan.

• Deşurubeza capacele perilor de carbune (8).
• Scoate periile uzate.
• Cu aer comprimat elimină eventuala pulbere de carbune adunata.
• Bagă periile noi de carbune (periile trebuie să intre foarte lejer in portperii).
  Montează la loc capacele perilor de carbune (8).

După schimbarea periilor de carbune, electrounealta trebuie pornită pentru o scurtă perioada de temp, fara sarcina, si se asteaptă 1-2 minute pentru periile să se "aşeze" pe comutatorul motorului. Schimbarea periilor trebuie incredințata numai unei personei calificate în acest domeniu, care va folosi numai PIESE originale.

Orice tip de defeche trebuie sã fie eliminate de servisul producãtorului.

PARAMETRI TEHNICI

DATE NOMINALE

Ferăstrău diagonal
Parametrul Valoarea
Tensiunea de alimentare 230V~
Frecventa de alimentare 50Hz
Puterea nominală 1800W
Viteza de rotire a arborelui fără sarcină 4800min		-1
Gama de tăiere oblică ± 45°
Gama de tăiere diagonală 0° ÷ 45°
Diametrul exterior al discului tăietor 254mm
Diametrul orificiului discului tăietor 30mm
Dimensiunile materialului de tăiat oblic/pe diagonală	0° x 0° 90 x 280mm
	45° x 0° 90 x 200mm
	45° x 45°	50 x 200mm
	0° x 45° 50 x 280mm
Lungimea ghidajului		195mm
Clasa laserului		2
Puterea laserului		< 1mW
Lungimea unei laserului		λ = 650nm
Clasa de protejare		II
Greutatea		16 kg
Anul productiei		2019

DATE REFERITOARE LA ZGOMOT I VIBRATII

Nivelul presiunii acustice: Lp_ = 95,2 dB(A) K = 3 dB(A)

Nivelul puterii acustice: LW_A = 108,2dB(A) K = 3dB(A)

Valoarea acceleratiilor vibratiilor: a_h = 2,936 ~m / s^2 K = 1,5 m/s²

PROTEJAREA MEDIULUI

Produsele actionate electric nu pot fi aruncate la gunoiul de casa, trebuie date la utilizes de catre intreprinderile corespunzatoare. Informaţii referitor la utilizes poate da vanzatorul prpodusului respectiv sau organele locale. Utilajele electrice si electronice uzate contin substante daunatoare mediului natural. Utilajele ne supuse reciclingului sunt foarte periculoase pentru mediu si pentru sanatatea oamenilor.

• Rezervat dreptul de a introduce schimbã¡r

"Grupa Topex Spółka z ograniczoná odpwiedzialnosci" Spółka komandytowa cu sediul in Varsovia, ul. Pograniczna 2/4 (mai departe : Grupa Topex") informeazá ca, toate drepturile autorului referitor la prezenta instruciune (mai departe "instructiuni"), adica texturile ei, fotografile inserate, schemele, desenele, CAT si composizţia ei, depind exclusiv de Grupa Topex si sunt supuse protejate de drept in conformitate cu legea din 4 februarie 1994, referitor la drepturile autorului si drepturile inrudite (Monitorul Oficial 2006 nr 90 positia 631 cu modificarile ulcerioare). Copierea, transformarea, publicarea, modificarea instructiunilor, in intregime sau numai unor elemente cu scop commercial, fara acceptul in scris al firmei Grupa Topex este strict interzisa si in consecinta poate fi trasa la raspundere civila si penala.

PřeKLAD PUVODNIHO NÁVODU KPOUZÍVÁNÍ

POKOSOVÁ PILA

59G812

POZOR: PRED ZAHAJENIM POUZIVANI ZARIZENI SI PECLIVE PRECTETENTO NAVOD A USCHOVEJTE JEJ PRO POZDEJSI POTREBU.

PODROBNE BEZPECNOSTNI POKNY

BEZPECNOSTNI OPATRENI:
