GR Ενεργό κανάλι / ΟΟπτικός έλεγχος ρύθμισης

GR Θέση της συσκευής σε λειτουργία

GR Επιλογή της σταθερής θερμοκρασίας

GR Ρύθμιση / αποθήκευση της σταθερής θερμοκρασίας

GR Επιλογή της σταθερής θερμοκρασίας

Σας ευχαριστούμε για την εμπιστοσύνη που μας δείξατε, αγοράζοντας αυτή τη συσκευή.

Κατά την κατασκευή τηρήθηκαν αυστηρές απαιτήσεις ποιότητας, ώστε να εξασφαλίζεται η άψογη λειτουργία της συσκευής.

Διαβάστε πλήρως αυτές τις οδηγίες χειρισμού και τις συνημμένες υποδείξεις ασφαλείας πριν τη θέση σε λειτουργία και προτού αρχίσετε την εργασία με τη συσκευή.

Φυλάξτε αυτές τις οδηγίες χειρισμού έτσι, ώστε να είναι προσιτές σε όλους τους χρήστες.

Αυτές οι οδηγίες χειρισμού περιλαμβάνουν σημαντικές πληροφορίες, για να μπορείτε σίγουρα και σωστά να θέσετε τη συσκευή σε λειτουργία, να τη χειριστείτε, να τη συντηρήσετε και να επιδιορθώσετε οι ίδιοι τυχόν απλές βλάβες.

Η συσκευή κατασκευάστηκε σύμφωνα με το σημερινό επίπεδο της τεχνολογίας και τους αναγνωρισμένους κανόνες της τεχνικής ασφαλείας.

Παρόλ' αυτά υπάρχει κίνδυνος για τραυματισμούς ατόμων και υλικές ζημιές, όταν δεν προσέξετε τις υποδείξεις ασφαλείας στο συνημμένο τεύχος ασφαλείας καθώς και τις προειδοποιητικές υποδείξεις σε αυτές τις οδηγίες χειρισμού.

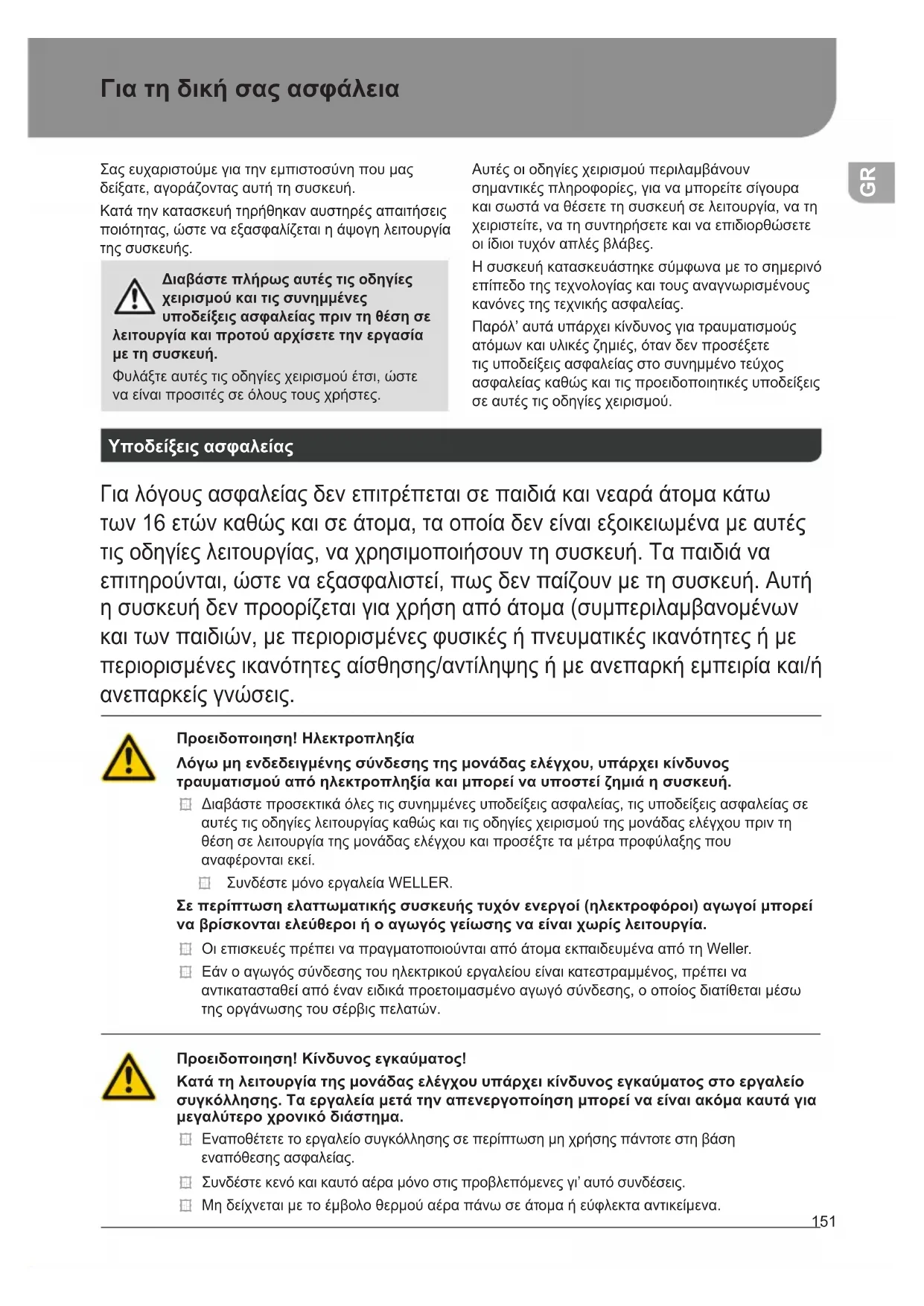

Υποδείξεις ασφαλείας

Για λόγους ασφαλείας δεν επιτρέπεται σε παιδιά και νεαρά άτομα κάτω των 16 ετών καθώς και σε άτομα, τα οποία δεν είναι εξοικειωμένα με αυτές τις οδηγίες λειτουργίας, να χρησιμοποιήσουν τη συσκευή. Τα παιδιά να επιτηρούνται, ώστε να εξασφαλιστεί, πως δεν παίζουν με τη συσκευή. Αυτή η συσκευή δεν προορίζεται για χρήση από άτομα (συμπεριλαμβανομένων και των παιδιών, με περιορισμένες φυσικές ή πνευματικές ικανότητες ή με περιορισμένες ικανότητες αίσθησης/αντίληψης ή με ανεπαρκή εμπειρία και/ή ανεπαρκείς γνώσεις.

Προειδοποιηση! Ηλεκτροπληξία

Λόγω μη ενδεδειγμένης σύνδεσης της μονάδας ελέγχου, υπάρχει κίνδυνος τραυματισμού από ηλεκτροπληξία και μπορεί να υποστεί ζημιά η συσκευή.

Διαβάστε προσεκτικά όλες τις συνημμένες υποδείξεις ασφαλείας, τις υποδείξεις ασφαλείας σε αυτές τις οδηγίες λειτουργίας καθώς και τις οδηγίες χειρισμού της μονάδας ελέγχου πριν τη θέση σε λειτουργία της μονάδας ελέγχου και προσέξτε τα μέτρα προφύλαξης που αναφέρονται εκεί.

Συνδέστε μόνο εργαλεία WELLER.

Σε περίπτωση ελαττωματικής συσκευής τυχόν ενεργοί (ηλεκτροφόροι) αγωγοί μπορεί να βρίσκονται ελεύθεροι ή ο αγωγός γείωσης να είναι χωρίς λειτουργία.

Οι επισκευές πρέπει να πραγματοποιούνται από άτομα εκπαιδευμένα από τη Weller.
Εάν ο αγωγός σύνδεσης του ηλεκτρικού εργαλείου είναι κατεστραμμένος, πρέπει να αντικατασταθεί από έναν ειδικά προετοιμασμένο αγωγό σύνδεσης, ο οποίος διατίθεται μέσω της οργάνωσης του σέρβις πελατών.

Προειδοποιηση! Κίνδυνος εγκαύματος!

Κατά τη λειτουργία της μονάδας ελέγχου υπάρχει κίνδυνος εγκαύματος στο εργαλείο συγκόλλησης. Τα εργαλεία μετά την απενεργοποίηση μπορεί να είναι ακόμα καυτά για μεγαλύτερο χρονικό διάστημα.

Εναποθέτετε το εργαλείο συγκόλλησης σε περίπτωση μη χρήσης πάντοτε στη βάση εναπόθεσης ασφαλείας.
Συνδέστε κενό και καυτό αέρα μόνο στις προβλεπόμενες γι' αυτό συνδέσεις.
Μη δείχνεται με το έμβολο θερμού αέρα πάνω σε άτομα ή εύφλεκτα αντικείμενα.

Προειδοποιηση! Πυρκαγιάς και έκρηξης! Κίνδυνος πυρκαγιάς από τα καυτά εργαλεία

Εναποθέτετε το εργαλείο συγκόλλησης σε περίπτωση μη χρήσης πάντοτε στη βάση εναπόθεσης ασφαλείας.
Μη δείχνεται με το έμβολο θερμού αέρα πάνω σε άτομα ή εύφλεκτα αντικείμενα.
Κρατάτε τα εκρηκτικά και εύφλεκτα αντικείμενα μακριά.
Μην καλύπτετε τη συσκευή.
Κρατάτε τα εκρηκτικά και εύφλεκτα αντικείμενα μακριά. Μην καλύπτετε τη συσκευή.

Προειδοποιηση! Κίνδυνος τραυματισμού

Κατά τη μεταφορά η συσκευή ή τυχόν εξαρτήματα μπορεί να πέσουν κάτω.

Χρήση σύμφωνα με το σκοπό προορισμού

Τροφοδοτικό για εργαλεία συγκόλλησης WELLER. Χρησιμοποιείτε το σταθμό επισκευής αποκλειστικά σύμφωνα με το σκοπό που αναφέρεται στις οδηγίες λειτουργίας για συγκόλληση και αποκόλληση κάτω από τις αναφερόμενες εδώ προϋποθέσεις.

Εύφλεκτα αέρια και υγρά δεν επιτρέπεται να αναρροφηθούν.

Η συσκευή επιτρέπεται να λειτουργεί μόνο με σωστά τοποθετημένες και προβλεπόμενες γι' αυτό κασέτες φίλτρου.

Αντικαταστήστε τις γεμάτες κασέτες φίλτρου.

Χρησιμοποιείτε τη συσκευή μόνο στον εσωτερικό χώρο. Προστατεύετε τη συσκευή από την υγρασία και την άμεση ηλιακή ακτινοβολία.

Η χρήση σύμφωνα με το σκοπό προορισμού συμπεριλαμβάνει και το γεγονός, ότι

τηρείτε αυτές τις οδηγίες χειρισμού,
προσέχετε όλα τα άλλα συνοδευτικά έγγραφα,
τηρείτε τους εθνικούς κανονισμούς πρόληψης ατυχημάτων στον τόπο χρήσης.

Για αυθαίρετες πραγματοποιημένες αλλαγές στη συσκευή δεν αναλαμβάνεται από τον κατασκευαστή καμία ευθύνη.

Ομάδες χρηστών

Λόγω των διαφορετικών επιπέδων κινδύνου και των πιθανών επικίνδυνων καταστάσεων ορισμένα βήματα εργασίας επιτρέπεται να εκτελούνται μόνο από εκπαιδευμένα εξειδικευμένα άτομα.

Βήμα εργασίας Ομάδες χρηστών
Προεπιλογή των παραμέτρων συγκόλλησης Τεχνικό προσωπικό με ειδική εκπαίδευση
Αντικατάσταση των ηλεκτρικών ανταλλακτικών Ειδικευμένος ηλεκτρολόγος
Προεπιλογή των χρονικών διαστημάτων συντήρησης	Ειδικός ασφαλείας
ΧειρισμόςΑλλαγή φίλτρου	Προσωπικό χωρίς ιδιαίτερες γνώσεις
ΧειρισμόςΑλλαγή φίλτρουΑντικατάσταση των ηλεκτρικών ανταλλακτικών	Τεχνικά μαθητευόμενοι κάτω από την καθοδήγηση και επίβλεψη ενός εκπαιδευμένου τεχνικού

Θέση της συσκευής σε λειτουργία

Προσοχή!

Προσέξτε τις εκάστοτε οδηγίες λειτουργίας των συνδεδεμένων συσκευών.

Θέστε τη συσκευή σε λειτουργία. όπως περιγράφονται στο κεφάλαιο „Θέση σε λειτουργία“.

Ελέγξτε, εάν η τάση του δικτύου ταυτίζεται με την τιμή στην πινακίδα τύπου.

Συνδέστε τη συσκευή στην πρίζα μόνο όταν είναι απενεργοποιημένη.

Μετά την ενεργοποίηση της συσκευής εκτελεί ο μικροεπεξεργαστής έναν αυτοέλεγχο, κατά τον οποίο όλοι οι τομείς βρίσκονται για λίγο σε λειτουργία.

Συγκόλληση και αποκόλληση

Εκτελείτε τις εργασίες συγκόλλησης σύμφωνα με τις οδηγίες λειτουργίας του συνδεδεμένου εργαλείου συγκόλλησης.

Μεταχείριση των ακίδων συγκόλλησης

Κατά την πρώτη θέρμανση προσθέστε στη επικασσιτερωνόμενη ακίδα συγκόλλησης λίγο συγκολλητικό κράμα (καλάι). Αυτό απομακρύνει τυχόν οξειδώσεις και ρύπανση λόγω αποθήκευσης από την ακίδα συγκόλλησης.
Στα διαλείμματα της συγκόλλησης και πριν την εναπόθεση του εμβόλου συγκόλλησης προσέχετε, να είναι η ακίδα συγκόλλησης καλά επικασσιτερωμένη.
Μη χρησιμοποιείται κανένα διαβρωτικό συλλίπασμα (υλικό καθαρισμού).
Προσέχετε πάντοτε τη σωστή προσαρμογή των ακίδων συγκόλλησης.
Επιλέξτε τη θερμοκρασία εργασίας όσο το δυνατό πιο χαμηλή.
Επιλέξτε το μεγαλύτερο δυνατό για τη χρήση μέγεθος της ακίδας συγκόλλησης. Εμπειρικός κανόνας: Περίπου τόσο μεγάλη, όπως η επιφάνεια συγκόλλησης.
Φροντίστε για μια μεγάλη επιφάνεια μεταφοράς

της θερμότητας μεταξύ της ακίδας συγκόλλησης και του σημείου κόλλησης, επικασσιτερώνοντας καλά την ακίδα συγκόλλησης.

Απενεργοποιείτε σε περίπτωση μεγάλων διακοπών της εργασίας το σύστημα συγκόλλησης ή χρησιμοποιείτε τη λειτουργία της Weller για τη μείωση της θερμοκρασίας σε περίπτωση μη χρήσης.
□ Υγράνετε την ακίδα με το συγκολλητικό κράμα (καλάι), προτού εναποθέσετε το έμβολο συγκόλλησης για μεγαλύτερο χρονικό διάστημα.
Βάλτε το συγκολλητικό κράμα (καλάι) απευθείας πάνω στο σημείο κόλλησης, όχι στην ακίδα συγκόλλησης.
Αλλάξτε τις ακίδες συγκόλλησης με το αντίστοιχο εργαλείο.
Μην εξασκείτε καμία μηχανική δύναμη πάνω στην ακίδα συγκόλλησης.

Υπόδειξη

Οι μονάδες ελέγχου έχουν ρυθμιστεί σε ένα μεσαίο μέγεθος ακίδας συγκόλλησης. Μπορεί να υπάρξουν αποκλίσεις λόγω αλλαγής ακίδας ή λόγω χρήση διαφορετικών μορφών ακίδων.

Απενεργοποίηση υπερφόρτωσης

Για την αποφυγή της υπερφόρτωσης του σταθμού, σε περίπτωση υπερφόρτωσης μειώνεται αυτόματα η ισχύς.

Εξίσωση δυναμικού

Λόγω της διαφορετικής ζεύξης της υποδοχής εμβυσμάτωσης 3,5 mm είναι δυνατές 4 παραλλαγές:

a Σκληρή γείωση Χωρίς σύνδεσμο (κατάσταση παράδοσης).

b Εξίσωση δυναμικού Με σύνδεσμο, αγωγό εξίσωσης στη μεσαία επαφή.

c Ελεύθερο δυναμικού Με σύνδεσμο

d Μαλακιά γείωση Με σύνδεσμο και συγκολλημένη αντίσταση. Γείωση μέσω της επιλεγμένης αντίστασης.

Εκτέλεση ενημέρωσης υλικολογισμικού (WR 3M)

Υπόδειξη

Η μονάδα ελέγχου είναι εξοπλισμένη με μια θύρα διεπαφής Mini USB. Για τη χρήση της θύρας διεπαφής USB είναι στη διάθεσή σας λογισμικό της Weller σε, με το οποίο μπορείτε να εκτελέσετε μια ενημέρωση λογισμικού („Ενημέρωση Firmware“) στη μονάδα ελέγχου σας.

Φροντίδα και συντήρηση της συσκευής

Προειδοποιηση!

<Πριν από την πραγματοποίηση εργασιών στη συσκευή βγάλτε το ρευματολήπτη από την πρίζα.

Προειδοποιηση!

Χρησιμοποιείτε μόνο γνήσια ανταλλακτικά WELLER.

Προειδοποιηση! Κίνδυνος εγκαύματος!

Αλλαγή της ακίδας συγκόλλησης μόνο σε κρύα κατάσταση
Αλλαγή των ακροφυσίων αναρρόφησης και καθαρισμός μόνο σε καυτή κατάσταση με κατάλληλο εργαλείο
Αλλαγή των ακροφυσίων καυτού αέρα μόνο με κατάλληλο εργαλείο
Καθαρίζετε ή αλλάζετε το δοχείο συλλογής του κασσίτερου μόνο σε κρύα κατάσταση

Καθαρίστε τον πίνακα χειρισμού με ένα κατάλληλο πανί καθαρισμού σε περίπτωση ρύπα

Αλλαγή φίλτρου

Ελέγχετε το φίλτρο κενού τακτικά για ρύπανση και ενδεχομένως αντικαταστήστε το.

Προειδοποιηση!

Καταστροφή της αντλίας κενού λόγω εργασίας χωρίς φίλτρο.

Πριν αρχίσετε με τις εργασίες συγκόλλησης, ελέγξτε, εάν είναι τοποθετημένο το κύριο φίλτρο!

Τα λερωμένα φίλτρα πρέπει να μεταχειρίζονται ως ειδικά απορρίμματα.

Αποσύρετε τα αντικαθιστούμενα εξαρτήματα της συσκευής, τα φίλτρα ή τις παλιές συσκευές σύμφωνα με τους κανονισμούς της χώρας σας. Φοράτε κατάλληλο εξοπλισμό προστασίας.

Θερμοκρασία ετοιμότητας (STANDBY)

Κλήση μενού ▶ - 1 -

Μετά την ενεργοποίηση της λειτουργίας επαναφοράς ή σε περίπτωση χειρισμού του πλήκτρου ECO (WR 2), μειώνεται αυτόματα η θερμοκρασία στη θερμοκρασία ετοιμότητας. Η πραγματική θερμοκρασία εμφανίζεται αναβοσβήνοντας. <Στην οθόνη εμφανίζεται „STANDBY“ (ετοιμότητα).

Χρόνος επαναφοράς (SETBACK)

Κλήση μενού ▶ - 1 -

Σε περίπτωση μη χρήσης του εργαλείου συγκόλλησης, μειώνεται η θερμοκρασία μετά το πέρας του ρυθμισμένου χρόνου επαναφοράς στη θερμοκρασία ετοιμότητας. Στην οθόνη εμφανίζεται „SETBACK“ (επαναφορά). Το πάτημα του πλήκτρου „UP / DOWN“ ή ECO (WR 2) τερματίζει αυτή την κατάσταση ετοιμότητας. Ανάλογα με το εργαλείο, απενεργοποιεί ο διακόπτης δακτύλου ή η βάση εναπόθεσης με διάταξη απενεργοποίησης την κατάσταση ετοιμότητας.

Επιλογή Περιγραφή
0 min Απενεργοποιημένο (Ρύθμιση εργοστασίου)
ON Με βάση εναπόθεσης με διάταξη απενεργοποίησης μετά την εναπόθεση του εμβόλου συγκόλλησης ρυθμίζεται αμέσως η θερμοκρασία στη θερμοκρασία ετοιμότητας
1-999 min	Χρόνος επαναφοράς δυνατότητα ξεχωριστής ρύθμισης

Χρόνος AUTO OFF (αυτόματος χρόνος απενεργοποίησης)

Κλήση μενού ▶ - 1 -

Σε περίπτωση μη χρήσης του εργαλείου συγκόλλησης, απενεργοποιείται μετά το πέρας του χρόνου AUTO-OFF το εργαλείο συγκόλλησης Η πραγματική θερμοκρασία εμφανίζεται αναβοσβήνοντας και χρησιμεύει ως ένδειξη υπόλοιπης θερμότητας. Στην οθόνη εμφανίζεται „OFF“. Κάτω από τους 50 °C (122 °F) εμφανίζεται στην οθόνη μια αναβοσβήνουσα γραμμή.

Επιλογή Περιγραφή
0 min Απεν	εργοποιημένο (Ρύθμιση εργοστασίου)
1-999 min	Χρόνος AUTO OFF, ρυθμιζόμενος ξεχωριστά.

θερμοκρασίας-Offset (Offset)

Κλήση μενού ▶ - 1 -

Η πραγματική θερμοκρασία της ακίδας συγκόλλησης μπορεί να προσαρμοστεί με την εισαγωγή μιας μετατόπισης της θερμοκρασίας κατά ± 40 °C (± 72 °F).

Παράθυρο θερμοκρασίας (WINDOW)

Κλήση μενού ▶ - 1 -

Με βάση μια ρυθμισμένη, ασφαλισμένη θερμοκρασία, μπορεί με τη βοήθεια της λειτουργίας WIN-DOW (λειτουργία παραθύρου) να ρυθμιστεί ένα παράθυρο θερμοκρασίας από ± 1-99 °C (±1-180 °F). Για να μπορεί να χρησιμοποιηθεί η λειτουργία WINDOW, πρέπει ο σταθμός επισκευής να είναι στην ασφαλισμένη κατάσταση.

Μονάδες θερμοκρασίας (°C/°F)

Κλήση μενού ▶ - 1 -

Επιλογή Περιγραφή

°C Kελσίου
°F	Φαρενάιτ

Μέγιστη διάρκεια θερμού αέρα (ΗΑΡ Οη)

Κλήση μενού

Ο χρόνος ενεργοποίησης για το ρεύμα θερμού αέρα του ΗΑΡ 200 μπορεί να περιοριστεί σε βήματα του 1 από 0 έως 60 δευτερόλεπτα. Ο ρυθμισμένος χρόνος είναι μετά και για τα 3 κανάλια ίδιος.

Η ρύθμιση εργοστασίου είναι s ("OFF"), δηλ. το ρεύμα του αέρα ενεργοποιείται όσο το πλήκτρο στο έμβολο θερμού αέρα ή ο προαιρετικός ποδοδιακόπτης είναι πατημένος.

Επιλογή Περιγραφή

OFF καμία	ορισμένη διάρκεια(Ρύθμιση εργοστασίου)
1-60 s δυν	ατότητα ξεχωριστής ρύθμισης

Προώθηση κενού (VAC On)

Κλήση μενού

Για να αποφευχθεί ένα πρόωρο ξεκίνημα της αντλίας ή για την εξασφάλιση ενός καθορισμένου χρόνου προθέρμανσης του σημείου κόλλησης, μπορεί να ρυθμιστεί μια καθυστέρηση ενεργοποίησης.

Επιλογή Περιγραφή

0 sec OFF: H λειτουργία προώθησης κενού είναι απενεργοποιημένη (Ρύθμιση εργοστασίου)

1- 9 sec ON: Χρόνος προώθησης κενού, ρυθμιζόμενος

Συνέχιση κενου (VAC Off)

Κλήση μενού

Για να αποφευχθεί το φράξιμο του εμβόλου αποκόλλησης μπορεί να ρυθμιστεί ένας χρόνος συνέχισης κενού.

(ρύθμιση εργοστασίου 2 s)

Επιλογή Περιγραφή

0 sec OFF: H λειτουργία συνέχισης κενού είναι απενεργοποιημένη (Ρύθμιση εργοστασίου)

1- 5 sec ON: Χρόνος συνέχισης κενού, ρυθμιζόμενος ξεχωριστά

λειτουργία κλειδώματος

Κλήση μενού

Μετά την ενεργοποίηση του κλειδώματος στο σταθμό συγκόλλησης μπορεί να γίνει χειρισμός ακόμα μόνο των ακόλουθων πλήκτρων:

WR 2: 1 , 1·2 , 2 , ECO, AIR

WR 3M: Γ1, Γ2, Γ3, Γ1·2·3, Pick Up, AIR 'Oles οι άλλες ρυθμίσεις δεν μπορούν να αλλάξουν πλέον μέχρι το ξεκλείδωμα.

Υπόδειξη

Όταν θα πρέπει να υπάρχει πραγματικά μόνο μία τιμή θερμοκρασίας προς επιλογή, πρέπει τα πλήκτρα χειρισμού (πλήκτρα σταθερής θερμοκρασίας) να ρυθμιστούν στην ίδια τιμή θερμοκρασίας.

Κλείδωμα του σταθμού συγκόλλησης

Επιλέξτε θέμα μενού. Στην οθόνη εμφανίζεται „OFF“. Το σύμβολο του κλειδιού αναβοσβήνει.

Ρυθμίστε τον επιθυμητό τριψήφιο κωδικό κλειδώματος (μεταξύ 001-999) με το πλήκτρο UP / DOWN.

WR 2: Πατήστε το πλήκτρο Γ 2 7 5 δευτερόλεπτα.

WR 3M: Πατήστε το πλήκτρο Γ 3 7 5 δευτερόλεπτα. Ο κωδικός αποθηκεύεται.

Το σύμβολο του κλειδιού εμφανίζεται.

Ξεκλείδωμα του σταθμού συγκόλλησης

1. Επιλέξτε θέμα μενού. Στην οθόνη εμφανίζεται „ON“.
2. Ρυθμίστε τον τριψήφιο κωδικό κλειδώματος μέσω των πλήκτρων UP / DOWN.
3. WR 2: Πατήστε το πλήκτρο Γ 2 7.

WR 3M: Πατήστε το πλήκτρο Γ 3 7.

1. Ο σταθμός είναι τώρα ξεκλειδωμένος. Η ένδειξη περνά στο κύριο μενού.

Ξεχάσατε τον κωδικό;

Αποταθείτε παρακαλώ στο σέρβις πελατών της εταιρείας μας: [e-mail]

Κατώφλιο μανόμετρου (LEVEL)

Κλήση μενού

-2-

Με αυτή τη λειτουργία μπορεί να οριστεί χρονικό διάστημα συντήρησης του εργαλείου αποκόλλησης. Εδώ καθορίζεται η τιμή σε mbar, στην οποία το ηλεκτρικό μανόμετρο σε περίπτωση λερωμένου συστήματος αναρρόφησης ενεργοποιεί ένα μήνυμα προειδοποίησης (η LED της αντλίας κενού αλλάζει από πράσινη σε κόκκινη). Η ρυθμισμένη τιμή εξαρτάται από τα χρησιμοποιούμενα ακροφύσια αναρρόφησης.

Ρυθμιζόμενη -400 mbar έως -800 mbar

ρύθμιση εργοστασίου -600 mbar

1. Το σύστημα (ακίδες και φίλτρο) πρέπει να είναι ελεύθερο.
2. Επιλέξτε το θέμα μενού «Κατώφλιο μανόμετρου» στο μενού.
3. Ρυθμίστε την τιμή πίεσης «Κατώφλιο μανόμετρου» με το πλήκτρο UP ή DOWN. Η φωτοδίοδος (LED) του ελέγχου ρύθμισης ανάβει εναλλάξ από κόκκινη σε πράσινη. Με το πλήκτρο UP αυξήστε την υποπίεση κατά 50 έως 80 mbar, συμπιέστε τον εύκαμπτο σωλήνα κενού και ελέγξτε, εάν η λυχνία ελέγχου περνά από πράσινη σε κόκκινη.

Αναγνώριση του σταθμού (Remote ID)

Κλήση μενού

-2-

WR 3M

Σε κάθε σταθμό μπορεί να καταμεριστεί μια αναγνώριση σταθμού (Remote ID), για να μπορεί να αναγνωριστεί με σαφήνεια μέσω της θύρας διεπαφής USB.

Επιλογή Περιγραφή

0-999 δυνατότητα ξεχωριστής ρύθμισης

Βαθμονόμηση (Factory Calibration Check FCC)

Κλήση μενού

-2-

Με τη λειτουργία FCC μπορείτε να ελέγξετε την ακρίβεια της θερμοκρασίας του σταθμού επισκευής και ενδεχομένως να διορθώσετε τυχόν αποκλίσεις. Για αυτό πρέπει να μετρηθεί η θερμοκρασία της ακίδας συγκόλλησης με μια εξωτερική συσκευή μέτρησης της θερμοκρασίας και με μια καταμερισμένη στο εργαλείο συγκόλλησης ακίδα μέτρησης της θερμοκρασίας. Πριν τη βαθμονόμηση πρέπει να επιλεγεί το αντίστοιχο κανάλι.

1. Περάστε τον αισθητήρα θερμοκρασίας (0,5 mm) της εξωτερικής συσκευής μέτρησης της θερμοκρασίας μέσα στην ακίδα μέτρησης της θερμοκρασίας.
2. Επιλέξτε το θέμα μενού FCC στο μενού 2.
3. a) Πατήστε το πλήκτρο DOWN. -> Επιλέγεται το σημείο βαθμονόμησης 100 °C / 210 °F. b) Πατήστε το πλήκτρο UP. -> Επιλέγεται το σημείο βαθμονόμησης 450 °C / 840 °F. Η ακίδα συγκόλλησης τώρα θερμαίνεται. Ο έλεγχος ρύθμισης αναβοσβήνει, μόλις η θερμοκρασία είναι σταθερή.
4. Συγκρίνετε τις εμφανιζόμενες θερμοκρασίες της συσκευής μέτρησης με την ένδειξη στην οθόνη.

5. WR 2: Πατήστε το πλήκτρο Γ1·2 γ (Set), για να επιβεβαιώσετε την αλλαγμένη τιμή. WR 3M: Πατήστε το πλήκτρο Γ1·2·3 γ (Set), για να επιβεβαιώσετε την αλλαγμένη τιμή. Η απόκλιση της θερμοκρασίας έχει τώρα μηδενιστεί. Η βαθμονόμηση στους 100 °C / 210 °F / 450 °C / 840 °F έχει τώρα ολοκληρωθεί.

6. Με το πλήκτρο UP ή DOWN ρυθμίστε τη διαφορά ανάμεσα στην τιμή που εμφανίζεται στην εξωτερική συσκευή μέτρησης και στην τιμή που εμφανίζεται στο σταθμό επισκευής.

Μέγιστη δυνατή εξίσωση θερμοκρασίας ± 40 °C (± 70 °F).

WR 2: Πατήστε το πλήκτρο Γ 2 7 , για να εγκαταλείψετε (EXIT) το θέμα μενού.

WR 3M: Πατήστε το πλήκτρο Γ 3, για να εγκαταλείψετε (EXIT) το θέμα μενού.

1. WR 2: Με το πλήκτρο Γ 2 γ εγκαταλείψτε το μενού 2.

WR 3M: Με το πλήκτρο Γ 3 γεγκαταλείψτε το μενού 2.

Επαναφορά της βαθμονόμησης στις ρυθμίσεις του εργοστασίου

1. Επιλέξτε το θέμα μενού FCC στο μενού 2.
2. WR 2: Κρατήστε το πλήκτρο Γ 2 7 πατημένο. WR 3M: Κρατήστε το πλήκτρο Γ 3 7 πατημένο.
3. Στη συνέχεια πατήστε συγχρόνως τα πλήκτρα UP και DOWN. Στην οθόνη εμφανίζεται „FSE“ (Factory Setting Enabled).

Ο σταθμός επισκευής είναι τώρα ξανά στη βαθμονόμηση του εργοστασίου.

Ενεργοποίηση / Απενεργοποίηση του ειδικού πλήκτρου (SP Button) Κλήση μενού ▶ - 2 -

WR 2

Μετά την ενεργοποίηση του ειδικού πλήκτρου μπορεί με αυτό να περάσει κανείς γρηγορότερα στο μενού 1. Η τελευταία επιλεγμένη λειτουργία αποθηκεύεται κατά την εγκατάλειψη με το ειδικό πλήκτρο.

Επιλογή Περιγραφή

OFF Απενεργοποιημένο (Ρύθμιση εργοστασίου)

ON Ειδικό πλήκτρο ενεργοποιημένο

Ενεργοποίηση / Απενεργοποίηση του πλήκτρου ΕΖΟ (ΕΖΟ)

Κλήση μενού ▶ - 2 -

WR 2

Μετά την ενεργοποίηση του πλήκτρου ΕΖΟ μπορεί με αυτό να εξαναγκαστεί η λειτουργία ετοιμότητας και για όλα τα κανάλια. Η πράσινη φωτοδίοδος (LED) ανάβει και τα κανάλια ρυθμίζονται στη ρυθμισμένη θερμοκρασία ετοιμότητας. Σε περίπτωση χρήσης μιας βάσης εναπόθεσης με διάταξη απενεργοποίησης επαναφέρεται (reset) η λειτουργία με την παραλαβή του εργαλείου από τη

βάση εναπόθεσης.

Επιλογή Περιγραφή

OFF Απενεργοποιημένο (Ρύθμιση εργοστασίου)
ON Πλήκτρο	ΕCO ενεργοποιημένο

Κλείδωμα πλήκτρων HAP 200 (HAP LOC)

Κλήση μενού ▶ - 2 -

WR 3M

Με αυτή τη λειτουργία μπορεί να αλλάξει η ρυθμισμένη από το εργοστάσιο συμπεριφορά των πλήκτρων του εμβόλου HAP 200.

Το ΗΑΡ 200 με το πρώτο πάτημα του πλήκτρου ενεργοποιείται και με ένα δεύτερο πάτημα του πλήκτρου απενεργοποιείται.

Επιλογή Περιγραφή

OFF Απενεργοποιημένο (Ρύθμιση εργοστασίου)
ON HAP LOC	ενεργοποιημένο

Συμπεριφορά ρύθμισης

Κλήση μενού ▶ - 2 -

Αυτή η λειτουργία καθορίζει τη συμπεριφορά θέρμανσης του εργαλείου συγκόλλησης για την επίτευξη της ρυθμισμένης θερμοκρασίας του εργαλείου.

Επιλογή Περιγραφή

LO Apyń θέρμανση

HI Γρήγορή θέρμανση

Επαναφορά στις ρυθμίσεις του εργοστασίου (FSE)

Επιλέξτε το θέμα μενού FSE στο μενού 1.

WR 2:Κρατήστε το πλήκτρο Γ 2 7 πατημένο.

1Ανοίξτε το μενού ειδικών λειτουργιών „1“ (πατήστε συγχρόνως για 2 δευτερόλεπτα το πλήκτρο UP & DOWN)

1. Κρατήστε το πλήκτρο Γ 2 γ πατημένο.

2. Στη συνέχεια πατήστε συγχρόνως τα πλήκτρα UP και DOWN. Στην οθόνη εμφανίζεται „FSE“. (Factory Setting Enabled).

Ο σταθμός επισκευής είναι τώρα ξανά στις ρυθμίσεις του εργοστασίου.

Επαναφορά των τιμών ρύθμισης στις ρυθμίσεις του εργοστασίου

1. Ανοίξτε το μενού ειδικών λειτουργιών „2“ (πατήστε συγχρόνως για 4 δευτερόλεπτα το πλήκτρο UP & DOWN)

2. Επιλέξτε το θέμα μενού „FCC“.

3. Κρατήστε το πλήκτρο Γ 2 7 πατημένο.

4. Στη συνέχεια πατήστε συγχρόνως τα πλήκτρα UP και DOWN. Στην οθόνη εμφανίζεται „FSE“. (Factory Setting Enabled).

Ο σταθμός επισκευής είναι τώρα ξανά στις ρυθμίσεις του εργοστασίου.

WR 3M: Κρατήστε το πλήκτρο Γ 3 7 πατημένο.

1. Ανοίξτε το μενού ειδικών λειτουργιών „1“ (πατήστε συγχρόνως για 2 δευτερόλεπτα το πλήκτρο UP & DOWN)

2. Πατήστε το πλήκτρο Γ 3 και κρατήστε το πατημένο.

3. Στη συνέχεια πατήστε συγχρόνως τα πλήκτρα UP και DOWN. Στην οθόνη εμφανίζεται „FSE“. (Factory Setting Enabled).

Ο σταθμός επισκευής είναι τώρα ξανά στις ρυθμίσεις του εργοστασίου.

Επαναφορά των τιμών ρύθμισης στις ρυθμίσεις του εργοστασίου

1. Ανοίξτε το μενού ειδικών λειτουργιών „2“ (πατήστε συγχρόνως για 4 δευτερόλεπτα το πλήκτρο UP & DOWN)

2. Επιλέξτε το θέμα μενού „FCC“.

3. Πατήστε το πλήκτρο Γ 3 και κρατήστε το πατημένο.

4. Στη συνέχεια πατήστε συγχρόνως τα πλήκτρα UP και DOWN. Στην οθόνη εμφανίζεται „FSE“. (Factory Setting Enabled).

Ο σταθμός επισκευής είναι τώρα ξανά στις ρυθμίσεις του εργοστασίου.

Σταθμός επισκευής WR 3M WR 2
Διαστάσεις M x Π x Y (mm)	273 x 235 x 102
Διαστάσεις M x Π x Y (Inch)	10.75 x 9.25 x 4.02
Τάση δικτύου 230 V ~ 50/60 Hz | 24	0/120 V ~ 50/60 Hz
	120 V ~ 60 Hz | 100V ~ 50/60 Hz
Κατανάλωση ισχύος 400 W 300 W
Κατηγορία προστασίας I, περίβλημα	αντιστατικόIII, Εργαλείο συγκόλλησης
Ασφάλεια Διάταξη προστασίας από	υπερρεύμα 230 V; 2,0A120 V; 4,0 A	1,6 A
θερμοκρασίας (Εξαρτάται από το εργαλείο) °C	50 - 450 (550)150 - 850 (999)
θερμοκρασίας (Εξαρτάται από το εργαλείο) °F
Ακρίβεια θερμοκρσίας °C	± 9
Ακρίβεια θερμοκρσίας °F	± 17
Ακρίβεια θερμοκρσίας Καυτός αέρας °C	± 30
Ακρίβεια θερμοκρσίας Καυτός αέρας °F	± 54
Σταθερότητα θερμοκρασίας °C	± 2
Σταθερότητα θερμοκρασίας °F	± 4
Εξίσωση δυναμικού Μέσω υποδοχής	εμβυσμάτωσης 3,5 mm στην πίσω πλευρά της συσκευής.(Κατάσταση παράδοσης με σκληρή γείωση, βυσματούμενος σύνδεσμος μη βυσματωμένος)
Οθόνη LCD
Θύρα διεπαφής USB H μονάδα έλεγχου είναι εξοπλισμένη με μια θύρα διεπαφής USB για ενημέρωση υλικολογισμικού παραμετροποίηση και επιτήρηση.		-
Αντλία (Διακοπτόμενη λειτουργία (30/30) s)	Μέγιστη υποπίεση 0,7 barΜέγ. μεταφερόμενη ποσότητα 18 l/minΚαυτός αέρας μέγ. 15 l/min
Πρόσθετη αντλία κενού Μέγιστη υποπίεση 0,5 barΜέγ. μεταφερόμενη ποσότητα 1,7 l/min		-

Μηνύματα και άρση σφαλμάτων

Μήνυμα/Σύμπτωμα Πιθανή αιτία	Μέτρα προς αντιμετώπιση
Ένδειξη «- - -»	To εργαλείο δεν αναγνωρίστηκεΕργαλείο ελαττωματικό	Ελέγξτε τη σύνδεση του εργαλείου στη συσκευήΕλέγξτε το συνδεδεμένο εργαλείο
Καμία λειτουργία οθόνης (οθόνη σβηστή)	Δεν υπάρχει τάση δικτύου	Ανοίξτε το διακόπτη του ρεύματοςΕλέγξτε την τάση του δικτύουΕλέγξτε την ασφάλεια της συσκευής
Κανένα κενό στο εργαλείο αποκόλλησης	Vakuum nicht angeschlossenΑκροφύσιο αποκόλλησης φραγμένοΑντλία ελαττωματική	Συνδέστε τον εύκαμπτο σωλήνα κενού στη σύνδεση κενούΣυντηρήστε το ακροφύσιο αποκόλλησης με το εργαλείο καθαρισμού
Ανεπαρκές κενό στο εργαλείο αποκόλλησης	Κασέτα φίλτρου στο εργαλείο αποκόλλησης γεμάτηΚύριο φίλτρο γεμάτο	Αλλάξτε την κασέτα φίλτρου στο εργαλείο αποκόλλησηςΑλλάξτε το ένθετο του κύριου φίλτρου στο σταθμό συγκόλλησης
καθόλου αέρας στο έμβολο θερμού αέρα	Εύκαμπτος σωλήνας αέρα μη συνδεδεμένοςΚύριο φίλτρο γεμάτο	Συνδέστε ή ελέγξτε τον εύκαμπτο σωλήναΑλλάξτε το ένθετο του κύριου φίλτρου στο σταθμό συγκόλλησης

Σύμβολα

Προσοχή!

Διαβάστε τις οδηγίες χειρισμού!

Πριν από την εκτέλεση κάθε εργασίας στη συσκευή τραβάτε πάντοτε το φις από την πρίζα του ρεύματος.

ESD συμβατός σχεδιασμός και ESD συμβατή θέση εργασίας

Εξίσωση δυναμικού

Σήμα CE

Βρετανικό σήμα πιστότητας

Ασφάλεια

Μετασχηματιστής ασφαλείας

Συγκόλληση

Αποκόλληση

Καυτός αέρας

Απόσυρση

Απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλισμού πρέπει να συλλέγονται και να απορρίπτονται ξεχωριστά. Πριν την απόρριψη να αφαιρείτε τους λαμπτήρες από τον εξοπλισμό. Ενημερωθείτε από τις τοπικές υπηρεσίες ή από ειδικευμένους εμπόρους σχετικά με κέντρα ανακύκλωσης και συλλογής απορριμμάτων. Ανάλογα με τους τοπικούς κανονισμούς μπορεί να είναι οι έμποροι λιανικής πώλησης υποχρεωμένοι, να παίρνουν πίσω απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλισμού δωρεάν. Συμβάλλετε κι εσείς μέσω επαναχρησιμοποίησης και ανακύκλωσης των αποβλήτων τού ηλεκτρικού και ηλεκτρονικού εξοπλισμού σας στην μείωση της ζήτησης πρώτων υλών. Απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλισμού περιέχουν πολύτιμες, επαναχρησιμοποιήσιμες ύλες που μπορεί να βλάπτουν το περιβάλλον και την υγεία σας κατά τη μη περιβαλλοντικώς ορθή διάθεσή τους. Πριν την απόρριψη να διαγράφετε δεδομένα προσωπικού χαρακτήρα που πιθανόν να υπάρχουν στα απόβλητα του εξοπλισμού σας.

Τα λερωμένα φίλτρα πρέπει να μεταχειρίζονται ως ειδικά απορρίμματα. Αποσύρετε τα αντικαθιστούμενα εξαρτήματα της συσκευής, τα φίλτρα ή τις παλιές συσκευές σύμφωνα με τους κανονισμούς της χώρας σας.

Εγγύηση

Οι αξιώσεις του αγοραστή για τυχόν ελαττώματα παραγράφονται μετά από ένα έτος από την παράδοση στον αγοραστή. Αυτό δεν ισχύει για αναγωγικές αξιώσεις του αγοραστή σύμφωνα με την §§ 478, 479 BGB.

Για μια εγγύηση που δίνουμε φέρουμε την ευθύνη μόνο, όταν η εγγύηση ποιότητας ή η εγγύηση αντοχής έχει δοθεί από εμάς γραπτά και με τη χρήση του όρου «εγγύηση».

Η εγγύηση εκπίπτει σε περίπτωση ακατάλληλης χρήσης και όταν πραγματοποιήθηκαν επεμβάσεις από μη ειδικευμένα άτομα.

Με επιφύλαξη του δικαιώματος τεχνικών αλλαγών!

Πληροφορηθείτε παρακαλώ στη διεύθυνση www.weller-tools.com.

WR 3M: Γ1, Γ2, Γ3, Γ1·2·3, Pick Up, AIR

GR Δήλωση συμμόρφωσης EE

Δηλώνουμε, ότι τα χαρακτηρισμένα προϊόντα πληρούν τις διατάξεις των ακόλουθων οδηγιών:

Εξουσιοδοτημένος για την κατάρτιση του τεχνικού φακέλου.
