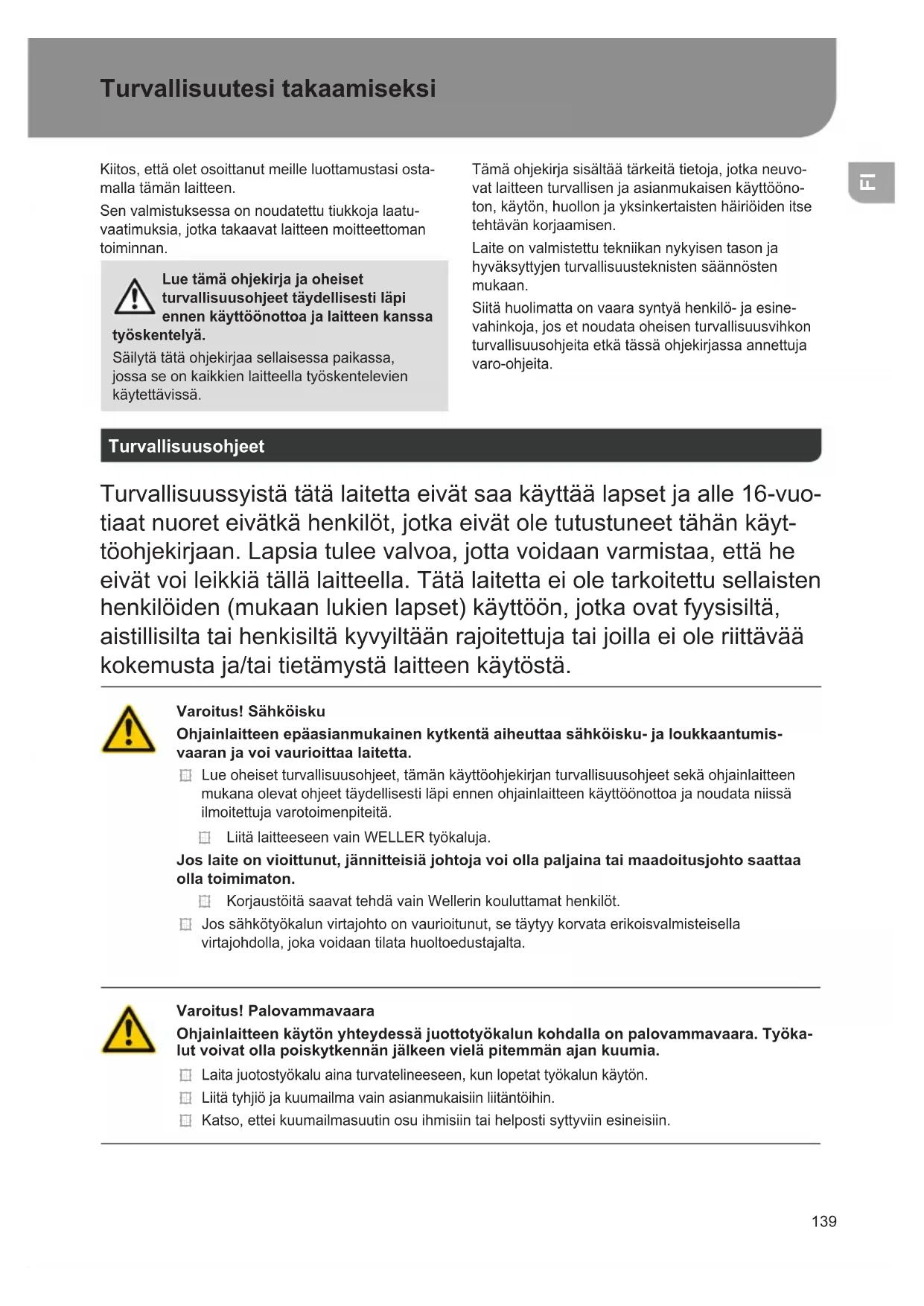

Kiitos, että olet osoittanut meille luottamustasi ostamalla tämän laitteen.

Sen valmistuksessa on noudatettu tiukkoja laatu-vaatimuksia, jotka takaavat laitteen moitteettoman toiminnan.

Lue tämä ohjekirja ja oheiset turvallisuusohjeet täydellisesti läpi ennen käyttöönottoa ja laitteen kanssa ntelyä.

Säilytä tätä ohjekirjaa sellaisessa paikassa, jossa se on kaikkien laitteella työskentelevien käytettävissä.

Tämä ohjekirja sisältää tärkeitä tietoja, jotka neuvovat laitteen turvallisen ja asianmukaisen käyttöönoton, käytön, huollon ja yksinkertaisten häiriöiden itse tehtävän korjaamisen.

Laite on valmistettu tekniikan nykyisen tason ja hyväksyttyjen turvallisuusteknisten säännösten mukaan.

Siitä huolimatta on vaara syntyä henkilö- ja esinevahinkoja, jos et noudata oheisen turvallisuusvihkon turvallisuusohjeita etkä tässä ohjekirjassa annettuja varo-ohjeita.

Turvallisuusohjeet

Turvallisuussyistä tätä laitetta eivät saa käyttää lapset ja alle 16-vuotiaat nuoret eivätkä henkilöt, jotka eivät ole tutustuneet tähän käyttöohjekirjaan. Lapsia tulee valvoa, jotta voidaan varmistaa, että he eivät voi leikkiä tällä laitteella. Tätä laitetta ei ole tarkoitettu sellaisten henkilöiden (mukaan lukien lapset) käyttöön, jotka ovat fyysisiltä, aistillisilta tai henkisiltä kyvyiltään rajoitettuja tai joilla ei ole riittävää kokemusta ja/tai tietämystä laitteen käytöstä.

Varoitus! Sähköisku

Ohjainlaitteen epäasianmukainen kytkentä aiheuttaa sähköisku- ja loukkaantumis-vaaran ja voi vaurioittaa laitetta.

Lue oheiset turvallisuusohjeet, tämän käyttöohjekirjan turvallisuusohjeet sekä ohjainlaitteen mukana olevat ohjeet täydellisesti läpi ennen ohjainlaitteen käyttöönottoa ja noudata niissä ilmoitettuja varotoimenpiteitä.

Liitä laitteeseen vain WELLER työkaluja.

Jos laite on vioittunut, jännitteisiä johtoja voi olla paljaina tai maadoitusjohto saattaa olla toimimaton.

Korjaustöitä saavat tehdä vain Wellerin kouluttamat henkilöt.

Jos sähkötyökalun virtajohto on vaurioitunut, se täytyy korvata erikoisvalmisteisella virtajohdolla, joka voidaan tilata huoltoedustajalta.

Varoitus! Palovammavaara

Ohjainlaitteen käytön yhteydessä juottotyökalun kohdalla on palovammavaara. Työkalut voivat olla poiskytkennän jälkeen vielä pitemmän ajan kuumia.

Laita juotostyökalu aina turvatelineeseen, kun lopetat työkalun käytön.

Liitä tyhjiö ja kuumailma vain asianmukaisiin liitäntöihin.

Katso, ettei kuumailmasuutin osu ihmisiin tai helposti syttyviin esineisiin.

Varoitus! Palo- ja räjähdysvaaran!

Palovaara kuumien työkalujen takia

Laita juotostyökalu aina turvatelineeseen, kun lopetat työkalun käytön.
Katso, ettei kuumailmasuutin osu ihmisiin tai helposti syttyviin esineisiin.
Pidä räjähdysherkät ja palonarat esineet etäällä.
Älä peitä laitetta.

Varoitus! Loukkaantumisvaara

Kuljetuksen yhteydessä laite tai sen osia voi pudota maahan.

Tarkoituksenmukainen Käyttö

Syöttöyksikkö WELLER juotostyökaluille.

Käytä korjausasemaa yksinomaan käyttöohjekirjassa ilmoitettuun tarkoitukseen juottamiseen ja juotosten irrottamiseen tässä ilmoitetuilla edellytyksillä.

Palonarkoja kaasuja ja nesteitä ei saa imuroida.

Laitetta saa käyttää vain oikein asennettujen ja asianmukaisten suodatinpanoksien kanssa.

Vaihda täyteen tulleet suodatinpanokset.

Käytä laitetta vain sisätiloissa. Suojaa kosteudelta ja suoralta auringonpaisteelta.

Määräystenmukainen käyttö sisältää myös sen, että

noudatat tätä ohjekirjaa,
noudatat kaikkia muita mukana olevia asiakirjoja,
☐ noudatat maakohtaisia tapaturmantorjuntamääräyksiä käyttöpaikalla.

Valmistaja ei ota mitään vastuuta laitteeseen ominpäin tehdyistä muutoksista.

Käyttäjäryhmät

Suuremman onnettomuusvaaran takia joitakin työvaiheita saavat tehdä vain koulutetut ammattihenkilöt.

Työvaihe Käyttäjäryhmät
Juotosparametrien esiasetus Teknisen koulutuksen	omaava ammattihenkilöstö
Sähköisten varaosien vaihto Sähköasentajat
Huoltovälien esiasetus Turvallisuusammattilaiset
Laitteen käyttöSuodattimen vaihto	Työntekijät
Laitteen käyttöSuodattimen vaihtoSähköisten varaosien vaihto	Teknisen alan oppisopimuskoulutettavat koulutetun ammattilaisen valvonnassa

Laitteen käyttöönotto

Huomio!

Noudata kulloisiakin kytkettyjen laitteiden käyttöohjeita.

Ota laite käyttöön kuten luvussa „Käyttöönotto“ on kuvattu.

Tarkasta, että verkkojännite vastaa tyyppikilvessä annettua lukemaa.

Laitteen käynnistyskytkin on oltava - asennossa, kun tulppa työnnetään pistorasiaan.

Kun laite on kytketty päälle, mikroprosessori suo-rittaa itsetestin, jossa kaikki segmentit ovat hetken ajan toiminnassa.

Juottaminen ja juotoksen irrottaminen

Suorita juotostyöt kytketyn juottotyökalun käyttöohjeiden mukaan.

Juotoskärkien käsittely

Kostuta ensimmäisen kuumennuksen yhteydessä selektiivinen ja tinattava juotoskärki juotteella.
Tämä poistaa juotoskärjestä varastoinnin takia muodostuneet oksidikerrokset ja epäpuhtaudet.
Huolehdi työtaukojen yhteydessä ja ennen juotoskolvin syrjäänlaittoa siitä, että juotoskärki on tinattu kunnolla.
Älä käytä liian syövyttäviä juoksutteita.
Huolehdi aina siitä, että juotoskärjet on kiinnitetty asianmukaisesti paikoilleen.
Valitse mahdollisimman alhainen käyttölämpötila.
Valitse mahdollisimman suuri käyttösovellukselle sopiva juotoskärkimuoto
Nyrkkisääntönä: suunnilleen niin suuri kuin juotospiste.

Tinaa juotoskärki kunnolla, niin että lämpö välittyy suurialaisesti juotoskärjen ja juotoskohdan välillä.
Kytke pitempien työtaukojen yhteydessä juotosjärjestelmä pois päältä tai käytä Wellertoimintoa, joka alentaa lämpötilaa käyttötaukojen ajaksi.
Kostuta kärki juotteeseen, ennen kuin laitat juotoskolvin pidemmäksi ajaksi säilytykseen.
Anna juotetta suoraan juotoskohtaan, ei juotoskärjen päälle.
Vaihda juotoskärjet asiaankuuluvaan työkaluun.
Älä kohdista mitään mekaanista voimaa juotoskärjelle.

HUOMIO

Ohjainlaitteet on säädetty keskisuurille juottokäjrille. Poikkeamia voi syntyä kärkien vaihdon tai muodoltaan erilaisten kärkien käytön takia.

Ylikuormakatkaisu

Aseman ylikuormittamisen välttämiseksi tehoa alennetaan automaattisesti ylikuormitustapauksessa.

Potentiaalin tasaus

3,5 mm jakkikoskettimen erilaisilla kytkennöillä on mahdollista tehdä 4 vaihtoehtoista versiota:

a Kova maadoitus ilman pistoketta (toimitustila).

b Potentiaalin tasaus pistokkeella, tasausjohto keskikosket-timessa.

c Potentiaaliton pistokkeella

d Pehmeä maadoitus pistokkeella ja kiinnjuotetulla vastuksel-la. Maadoitus valitun vastuksen kautta.

Kiinteän ohjelmiston päivityksen suorittaminen (WR 3M)

HUOMIO

Ohjainlaite on varustettu Mini USB -liitännällä. USB-liitännän käyttöä on Weller-ohjelmisto, jonka avulla voit tehdä ohjainlaitteelle ohjelmistopäivityksen („Firmware Updater“).

aseman hoito ja huolto

Varoitus!

<Ennen korjaus- ja huoltotöiden aloittamista on pistotulppa irrotettava pistorasiasta.

Varoitus!

Käyttäkää ainoastaan alkuperäisiä varaosia.

Varoitus! Palovammavaara

Juotoskärjen vaihto vain kylmänä
Imusuuttimen vaihto ja puhdistus vain kuumana ja sopivalla työkalulla
Kuumailmasuuttimen vaihto vain sopivalla työkalulla
Puhdista tai vaihda tinankeräyssäiliö vain kylmänä

Jos käyttöpaneeli on likainen, puhdista se sopivalla puhdistusliinalla.

Suodattimen vaihto

Tarkista tyhjiösuodatin lian varalta säännöllisin väliajoin ja vaihda se tarvittaessa uuteen.

Varoitus!

Tyhjiöpumppu rikkoutuu, jos teet töitä ilman suodatinta.

Tarkasta ennen juotostöiden aloittamista, että pääsuodatin on laitettu paikalleen!

Likaantuneet suodattimet on käsiteltävä erikoisjätteenä.

Hävitä vaihdetut laiteosat, suodattimet ja käytöstä poistetut laitteet omassa maassasi voimassa olevien määräysten mukaisesti.

Käytä sopivaa suojavaatetusta.

Valmiuslämpötila (STANDBY)

Valikon avaus

Setback-toiminnon aktivoinnin tai ECO-näppäimen (WR 2) painamisen jälkeen lämpötila putoaa auto-maattisesti Standby-lämpötilaan. Tosilämpötila vilkkuu näytössä. <Näyttöön tulee „STANDBY“.

Setback-aika (SETBACK)

Valikon avaus

Jos juotostyökalua ei käytetä, lämpötila putoaa säädetyn Setback-ajan kuluttua loppuun Standby-lämpötilaan.

Näyttöön tulee „SETBACK“.

Näppäimien „UP / DOWN“ tai ECO (WR 2) painaminen lopettaa tämän Standby-tilan.

Standby-tila deaktivoidaan työkalusta riippuen käyttökytkimellä tai kytkentätelineellä.

Valinnai- nen	Kuvaus
0 min Deaktivoitu (tehdasasetus)
ON Kytkentätelineen yhteydessäjuotoskolvin telineeseen asetuksenjälkeen tapahtuu välittömästi pudotusStandby-lämpötilaan
1-999 min	Setback-aika yksilöllisesti säädettä- vissä

AUTO-OFF-aika (automaattinen katkaisuaika)

Valikon avaus

Jos juotostyökalua ei käytetä, juotostyökalu sammuu AUTO-OFF-ajan kuluttua loppuun.

Tosilämpötila ilmoitetaan näytössä vilkkuvana arvona ja siitä nähdään jäännöslämpötila. Näyttöön tulee „OFF“. Lämpötilan ollessa alle 50 °C (122 °F) näyttöön tulee vilkkuva viiva

Valinnai- nen	Kuvaus
0 min Deaktivoitu (tehdasasetus)
1-999 min	AUTO-OFF-aika, yksilöllisesti sää-dettävä.

Lämpötila-Lämpötilakorjaus (Lämpötilakorjaus)

Valikon avaus

Todellista juottokärkilämpötilaa voidaan muuttaa lämpötilan Offset- arvon syötöllä ± 40 °C (± 72 °F) verran.

Lämpötilaikkuna (WINDOW)

Valikon avaus

Asettamastasi lukitusta lämpötilasta lähtien voit säätää WINDOW-toiminnon avulla ± 1-99 °C (± 1-180 °F) lämpötilaikkuna. WINDOW-toiminnon käyttäminen edellyttää, että korjausasema on lukitussa tilassa.

Lämpötilayksiköt (°C/°F)

Valikon avaus

Valinnainen Kuvaus

°C Celsius
°F Fahrenheit

Kuuman ilman maksimisyöttöaika (HAP On)

Valikon avaus

▶ -1 -

HAP 200:n kuumailmavirtauksen päälläoloaikaa voidaan rajoittaa 1 sekunnin askelin 0 - 60 s puitteissa. Asetettu aika on sitten kaikille 3 kana-valle sama.

Tehdasasetuksena on s („OFF“), ts. ilmavirtaus on päällä niin kauan kuin kuumailmakolvin painiketta tai valinnaista jalalla käytettävää kytkintä painetaan.

Valinnai- nen	Kuvaus
OFF ei määritettyä aikaa(tehdasasetus)
1-60 s yksilöllisesti säädettävissä

Tyhjiön esitoiminta (VAC On)

Valikon avaus

▶ - 1 -

Pumpun ennenaikaisen käynnistymisen estämis- seksi tai juotoskohdan määrätyn esilämmitysajan takaamiseksi voidaan asettaa päällekytkentäviive

Valinnai- nen	Kuvaus
0 sec OFF	: tyhjiön esitoiminnan käyttö on kytketty pois päältä (tehdasasetus)
1- 9 sec ON	: tyhjiön esitoiminta-aika, yksilöl- lisesti

Tyhjiön jälkitoiminta (VAC Off)

Valikon avaus

-1-

Juotoksen irrotuskolvin tukkeutumisen estämiseksi voidaan asettaa tyhjiön jälkitoiminta-aika. (tehdasasetus 2 s)

Valinnai- nen	Kuvaus
0 sec OFF	: tyhjiön jälkitoiminnan käyttö on kytketty pois päältä (tehdasasetus)
1- 5 sec ON	: tyhjiön jälkitoiminta-aika, yksilölli- sesti säädettävissä.

lukitustoiminto

Valikon avaus

-1

Lukituksen päällekytkennän jälkeen juotosasemassa voidaan käyttää enää vain seuraavia näppäimiä:

WR 2: ^1 , ^1· 2 , ^2 , ECO, AIR

WR 3M: Γ1, Γ2, Γ3, Γ1·2·3, Pick Up, AIR Kaikkien muiden asetusten tekeminen ovat estetty lukituksen avaamiseen asti.

HUOMIO

Jos valittavissa halutaan olevan todellakin vain yksi lämpötila-arvo, silloin käyttönäppäimet (kiinteän lämpötilan näppäimet) täytyy säätää samalle lämpötila-arvolle.

Juotosaseman lukitus

Valitse valikkokohta. Näyttöön tulee „OFF“. Avaintunnus vilkkuu.

Aseta haluamasi kolmimerkkinen lukituskoodi (välillä 001-999) UP / DOWN -näppäimellä.

WR 2: Paina näppäintä 2 5 sekunnin ajan.

WR 3M: Paina näppäintä 3 5 sekunnin ajan.

Koodi tallentuu muistiin.

Avaintunnus tulee näyttöön.

Juotosaseman lukituksen avaus

1. Valitse valikkokohta. Näyttöön tulee „ON“.
2. Aseta kolmimerkkinen lukituskoodi UP / DOWN -näppäimillä.
3. WR 2: Paina näppäintä 2 . WR 3M: Paina näppäintä 3 .
4. Sitten aseman lukitus on avattu. Näyttö vaihtaa päävalikkoon.

Koodi unohtunut?

Käänny asiakaspalvelumme puoleen: [e-mail]

Painemittarikynnys (LEVEL)

Valikon avaus

▶ -2 -

Tällä toiminnolla voit määritellä juotoksen irrotusty-ökalun huoltovälin. Siinä määritetään mbar-arvo, jossa sähköinen painemittari laukaisee likaisesta imujärjestelmästä varoittavan ilmoituksen (tyhjiöpumpun LED vaihtuu vihreästä punaiseksi). Asetettu arvo riippuu käytettävistä imusuuttimista. Säädettävä -400 mbar maks. -800 mbar tehdasasetus -600 mbar

1. Järjestelmän (kärjet ja suodatin) täytyy olla vapaa.
2. Valitse valikosta valikkokohta „Painemittarikynnys“.
3. Säädä „Painemittarikynnys“-painelukema UP-tai DOWN-näppäimellä. Säätövalvonnan LED:in väri vaihtuu edestakaisin punaisen ja vihreän välillä. Korota UP-näppäimellä alipainetta 50-80 mbar verran, purista tyhjiöletku tukkoon ja tarkasta, vaihtuuko merkkivalo vihreästä punaiseksi.

Asematunnus (Remote ID)

Valikon avaus

▶ -2 -

WR 3M

Jokaiselle asemalle voidaan kohdentaa asema-tunnus (Remote ID), jolloin se voidaan tunnistaa yksiselitteisesti USB-liitännän välityksellä.

Valinnai- nen

Kuvaus

0-999 yksilöllisesti säädettävissä

Kalibrointi (Factory Calibration Check FCC)

Valikon avaus

▶ - 2 -

FCC-toiminnolla voit tarkastaa korjausaseman lämpötilatarkkuuden ja tasata mahdolliset poikkeamat. Sitä varten juotoskärkilämpötila täytyy mitata ulkoisella lämpömittarilla ja juotostyökalulle kohdennetulla lämpötilan mittauskärjellä. Ennen kalibrointia täytyy valita vastaava kanava.

1. Ohjaa ulkoisen lämpömittarin lämpöanturi (0,5 mm) lämpötilan mittauskärkeen.
2. Valitse valikkokohta FCC valikosta 2.

3. a) Paina DOWN-näppäintä. -> Kalibrointipiste 100 °C / 210 °F valitaan. b) Paina UP-näppäintä. -> Kalibrointipiste 450 °C / 840 °F valitaan. Sitten juotoskärki kuumennetaan. Säätövalvonta vilkkuu heti kun lämpötila on vakaa.

4. Vertaa mittarin näyttämiä lämpötiloja näytön ilmoittamaan arvoon.

5. WR 2: Paina näppäintä 1·2 (Set), kun haluat vahvistaa muutetun arvon.

WR 3M: Paina näppäintä 1·2·3 (Set), kun haluat vahvistaa muutetun arvon. Näin lämpötilapoikkeama on palautettu takaisin arvoon 0. Sitten kalibrointi 100 °C / 210 °F / 450 °C / 840 °F lämpötilassa on saatu päätökseen.

1. Säädä näppäimellä UP tai DOWN ulkoisen mittarin näyttämän arvon ja aseman näyttämän arvon välinen ero korjausasemassa.
   Suurin mahdollinen lämpötilan tasaus ± 40 °C (± 70 °F).
   WR 2: Paina näppäintä 2, kun haluat pois-tua valikkokohdasta (EXIT).
   WR 3M: Paina näppäintä 3, kun haluat poistua valikkokohdasta (EXIT).

2. WR 2: Poistu valikosta 2 näppäimellä 2
   WR 3M: Poistu valikosta 2 näppäimellä 3.

Kalibroinnin palauttaminen tehdasasetuksiin

1. Valitse valikkokohta FCC valikosta 2.
2. WR 2: Pidä näppäintä 2 painettuna. WR 3M: Pidä näppäintä 3 painettuna.
3. Paina sitten näppäimiä UP ja DOWN samanai-kaisesti. Näyttöön tulee „FSE“ (Factory Setting Enabled).
   Sitten korjausasema on palautettu takaisin tehtaan kalibrointiasetuksiin.

Aktivointi / Erikoisnäppäimen deaktivointi (SP Button)

Valikon avaus ▶ - 2 -

WR 2

Erikoisnäppäimen aktivoinnin jälkeen sillä voidaan suorittaa nopea siirtyminen valikkoon 1. Viimeksi valittu toiminto tallentuu muistiin erikoisnäppäimellä poistumisen yhteydessä.

Valin-nainen	Kuvaus
OFF Deaktivoitu (tehdasasetus)
ON Erikoisnäppäin aktivoitu

Aktivointi / ECO-näppäimen (ECO) deaktivointi

Valikon avaus ▶ - 2 -

WR 2

ECO-näppäimen aktivoinnin jälkeen sillä voidaan pakottaa Standby-tila kaikille kanaville. Vihreä LED palaa ja kanavat säädetään asetetulle Standby-lämpötilalle. Kytkentätelinettä käytettäessä toimin-to palautetaan alkutilaan, kun työkalu otetaan pois telineeltä.

Valin-nainen	Kuvaus
OFF Deaktivoitu (tehdasasetus)
ON ECO-näppäin aktivoitu

Näppäinlukitus HAP 200 (HAP LOC)

Valikon avaus ▶ - 2 -

WR 3M

Tällä toiminnolla voit muuttaa HAP 200-kolvin tehtaalla asetettua painikekäyttäytymistä. HAP 200 kytkeytyy ensimmäisellä näppäinpainalluksella päälle ja toisella näppäinpainalluksella pois päältä.

Valinnai- nen	Kuvaus
OFF Dea	ktivoitu (tehdasasetus)
ON HAP	LOC aktivoitu

Suoritustila Valikon avaus - 2 -

Tämä toiminto määrää juottotyökalun kuumennuskäyttäytymisen säädetyn työkalulämpötilan saavuttamista varten.

Valinnai- nen	Kuvaus
LO hidas kuumennus
HI nopea kuumennus

Palauttaminen tehdasasetuksiin (FSE)

Valitse valikkokohta FSE valikosta 1.

WR 2: Pidä näppäintä 2 7 painettuna.

1Avaa erikoistoimintovalikko „1“ (paina näppäimiä UP & DOWN samanaikaisesti 2 sekuntia)

1. Pidä näppäintä 2 painettuna.

2. Paina sitten näppäimiä UP ja DOWN samanaikaisesti. Näyttöön tulee „FSE“. (Factory Setting Enabled).

Sitten korjausasema on palautettu takaisin tehdasasetuksiin.

Säätöarvojen palautus tehdasasetuksiin

1. Avaa erikoistoimintovalikko „2“ (paina näppäimiä UP & DOWN samanaikaisesti 4 sekuntia)

2. Valitse valikkokohta „FCC“.

3. Pidä näppäintä 2 painettuna.

4. Paina sitten näppäimiä UP ja DOWN samanaikaisesti. Näyttöön tulee „FSE“. (Factory Setting Enabled).

Sitten korjausasema on palautettu takaisin tehdasasetuksiin.

WR 3M: Pidä näppäintä 3 painettuna.

1. Avaa erikoistoimintovalikko „1“ (paina näppäimiä UP & DOWN samanaikaisesti 2 sekuntia)

2. Pidä näppäintä 3 7 painettuna.

3. Paina sitten näppäimiä UP ja DOWN samanaikaisesti. Näyttöön tulee „FSE“. (Factory Setting Enabled).

Sitten korjausasema on palautettu takaisin tehdasasetuksiin.

Säätöarvojen palautus tehdasasetuksiin

1. Avaa erikoistoimintovalikko „2“ (paina näppäimiä UP & DOWN samanaikaisesti 4 sekuntia)

2. Valitse valikkokohta „FCC“.

3. Pidä näppäintä 3 7 painettuna.

4. Paina sitten näppäimiä UP ja DOWN samanaikaisesti. Näyttöön tulee „FSE“. (Factory Setting Enabled).

Sitten korjausasema on palautettu takaisin tehdasasetuksiin.

Korjausasema WR 3M WR 2
Mitat P x L x K (mm)	273 x 235 x 102
Mitat P x L x K (Inch)	10.75 x 9.25 x 4.02
Verkkojännite 230 V ~ 50/60 Hz | 240/	120 V ~ 50/60 Hz
	120 V ~ 60 Hz | 100V ~ 50/60 Hz
Tehonotto 400 W 300 W
Suojausluokka I, kotelo antistaattinen	III, Juotostyökalu
Sulake Ylivirtalaukaisin 230 V; 2,0 A	120 V; 4,0 A	1,6 A
Lämpötila (Työkalukohtainen) °C	50 - 450 (550)
Lämpötila (Työkalukohtainen) °F	150 - 850 (999)
Lämpötilatarkkuus °C	± 9
Lämpötilatarkkuus °F	± 17
Lämpötilatarkkuus Kuumailma °C ± 30
Lämpötilatarkkuus Kuumailma °F ± 54
Lämpötilavakavuus °C	± 2
Lämpötilavakavuus °F	± 4
Potentiaalin tasaus Laitteen taustapuolella olevan 3,5 mm jakkikoskettimen kautta.(Toimitustilassa kova maadoitus, jakkipistoke ei paikalleen kytkettynä)
Näyttö LCD
USB-liitäntä Ohjainlaite on varustettu	USB-liitännällä kiinteänohjelmiston päivitykseen, parametrointiin ja monitorointiin.	-
Pumppu (Ajoittainen käyttö (30/30)s)	Maks. alipaine 0,7 barMax. syöttöteho 18 l/minKuumailma maks. 15 l/min
Lisätyhjiöpumppu	Maks. alipaine 0,5 barMax. syöttöteho 1,7 l/min	-

Vikailmoitukset ja vikojen korjaaminen

Ilmoitus/vika Mahdollinen syy Korjaustoimenpiteet
Näyttö „- - -“	Työkalua ei tunnistettuTyökalu viallinen	Tarkasta työkalun liitäntä laitteeseenTarkasta kytketty työkalu
Ei näyttötoimintoa (näyttö pois päältä)	Ei verkkojännitettä	Kytke verkkokatkaisin päälleTarkasta verkkojänniteTarkasta laitteen sulake
Ei tyhjiötä juotoksen irrotustyökalussa	Vakuum nicht angeschlossenJuotoksen irrotussuutin tukossaPumppu rikki	Kytke tyhjiöletku tyhjiöliitäntäänHuolla juotoksen irrotussuutin puhdistustyökalulla
Riittämätön tyhjiö juotoksen irrotustyökalussa	Suodatinpanos täynnä juotoksen irrotustyökalussaPääsuodatin täynnä	Vaihda suodatinpanos juotoksen irrotustyökalustaVaihda pääsuodatinpanos juotosasemasta
ei ilmaa kuumailmakolvissa	Ilmaletkua ei ole kytketty paikalleenPääsuodatin täynnä	Liitä tai tarkasta ilmaletkuVaihda pääsuodatinpanos juotosasemasta

Symbolit

Huomio!

Lue käyttöopas!

Vedä aina pistoke irti pistorasiasta, ennen kuin alat tekemään laitteeseen liittyviä töitä.

ESD-turvallinen muotoilu ja ESD-turvallinen työpiste

Potentiaalin tasaus

CE-merkki

Britannian säännönmukaisuusmerkki

Sulake

Turvamuunnin

Juottaminen

Juotosten irrotus

Kuumailma

Hävittäminen

Käytetyt valonlähteet on irrotettava laitteista. Kysy paikallisilta viranomaisilta tai jälleenmyyjiltä neuvoa kierrättämiseen ja tietoa keräyspistestä. Paikalliset säännökset saattavat velvoittaa vähittäiskauppiaat ottamaan sähkö- ja elektroniikkaromun takaisin maksutta. Panoksesi sähkö- ja elektroniikkalaiteromun uudelleenkäytössä ja kierrätyksessä auttaa vähentämään raaka-aineiden kysyntää. Sähkö- ja elektroniikkaromu sisältää arvokkaita, kierrätettäviä materiaaleja, jotka saatavat vaikuttaa haitallisesti ympäristöön ja ihmisten terveyteen, jos niitä ei hävitetä ympäristöystävällisesti. Poista mahdolliset henkilökohtaiset tiedot hävitettävästä laitteesta.

Likaantuneet suodattimet on käsiteltävä erikoisjätteenä. Hävitä vaihdetut laiteosat, suodattimet ja käytöstä poistetut laitteet omassa maassasi voimassa olevien määräysten mukaisesti.

Takuu

Ostajan on esitettävä mahdollisia puutteita koskevat vaatimukset vuoden sisällä laitteen toimitusajankohdasta lukien. Tämä ei päde §§ 478, 479 BGB (Saksa) mukaisiin ostajan regressioikeuksiin.

Vastaamme antamastamme takuusta vain silloin, kun olemme antaneet laatu- tai kestävyystakuun kirjallisesti ja „takuu“-sanaa käyttämällä.

Takuu raukeaa, jos laitetta käytetään epääasianmukaisesti tai epäpätevät henkilöt tekevät siihen liittyviä tehtäviä.

Oikeus teknisiin muutoksiin pidätetään!

Lisätietoja saat osoitteesta

www.weller-tools.com.

Hoiatus! Tulekahju- ja plahvatusoht! Tulekahjuoht kuumade instrumentide töttu

Manomeetrilävi (LEVEL)

menüüde avamine

▶ -2 -

Klahvilukustus HAP 200 (HAP LOC)

FI EU-vaatimustenmukaisuusvakuutus

Täten vakuutamme, että kuvatut tuotteet täyttävät seuraavien direktiivien määräykset:

Teknisten asiakirjojen laadintaan valtuutettu.
