Köszönjük bizalmát, hogy készülékünket választotta. A gyártás során a legszigorúbb minőségi követelményeket vettük alapul, melyek a készülék kifogástalan működését biztosítják.

Olvassa át alaposan ezt az útmutatót és a mellékelt biztonsági előírásokat a készülék üzembe helyezése és

használata előtt.

Úgy őrizze meg ezt az útmutatót, hogy az minden felhasználó számára hozzáférhető legyen.

Ez az útmutató a készülék biztos és szakszerű üzembe helyezéséről, használatáról, karbantar-tásáról és az egyszerű meghibásodások önálló megszüntetetéséről tartalmaz fontos információkat.

A készülék a technika mai állásának és az elismert biztonságtechnikai szabályoknak megfelelően készült.

Ennek ellenére fennáll a személyi sérülés és az anyagi károk keletkezésének veszélye, ha nem tartja be a kezelési útmutatóban található figyelmeztetéseket, illetve a készülékhez mellékelt biztonsági füzet biztonsági utasításait.

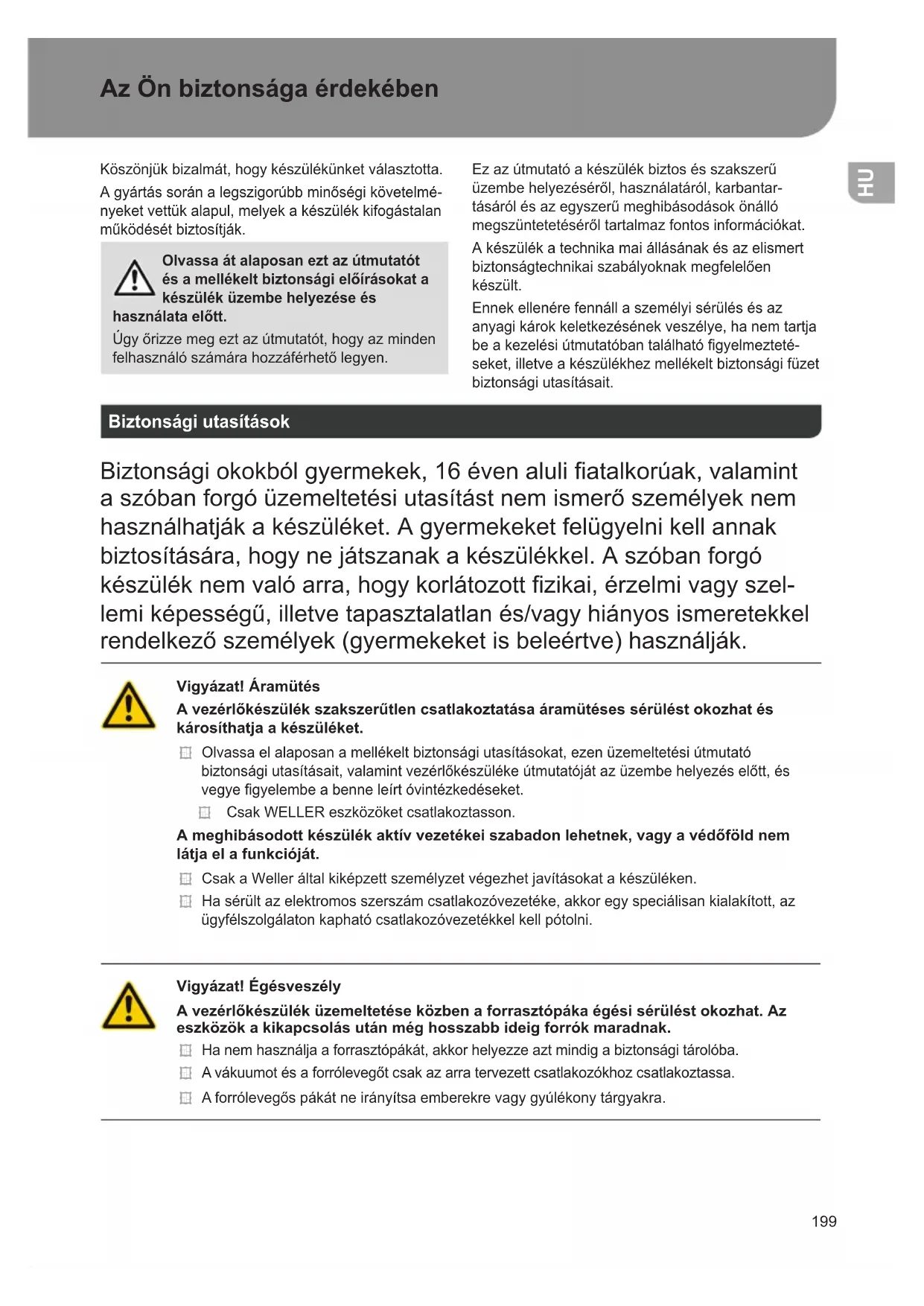

Biztonsági utasítások

Biztonsági okokból gyermekek, 16 éven aluli fiatalkorúak, valamint a szóban forgó üzemeltetési utasítást nem ismerő személyek nem használhatják a készüléket. A gyermekeket felügyelni kell annak biztosítására, hogy ne játszanak a készülékkel. A szóban forgó készülék nem való arra, hogy korlátozott fizikai, érzelmi vagy szellemi képességű, illetve tapasztalatlan és/vagy hiányos ismeretekkel rendelkező személyek (gyermekeket is beleértve) használják.

Vigyázat! Áramütés

A vezérlőkészülék szakszerűtlen csatlakoztatása áramütéses sérülést okozhat és károsíthatja a készüléket.

Olvassa el alaposan a mellékelt biztonsági utasításokat, ezen üzemeltetési útmutató biztonsági utasításait, valamint vezérlőkészüléke útmutatóját az üzembe helyezés előtt, és vegye figyelembe a benne leírt óvintézkedéseket.

Csak WELLER eszközöket csatlakoztasson.

A meghibásodott készülék aktiv vezetékei szabadon lehetnek, vagy a védőföld nem látja el a funkcióját.

Csak a Weller által kiképzett személyzet végezhet javításokat a készüléken.
☐ Ha sérült az elektromos szerszám csatlakozóvezetéke, akkor egy speciálisan kialakított, az ügyfélszolgálaton kapható csatlakozóvezetékkel kell pótolni.

Vigyázat! Égésveszély

A vezérlőkészülék üzemeltetése közben a forrasztópáka égési sérülést okozhat. Az eszközök a kikapcsolás után még hosszabb ideig forrók maradnak.

Ha nem használja a forrasztópákát, akkor helyezze azt mindig a biztonsági tárolóba.
A vákuumot és a forrólevegőt csak az arra tervezett csatlakozókhoz csatlakoztassa.
A forrólevegős pákát ne irányítsa emberekre vagy gyúlékony tárgyakra.

Vigyázat! Tüz- és robbanásveszély!

Tüzveszély a forró eszközök miatt

Ha nem használja a forrasztópákát, akkor helyezze azt mindig a biztonsági tárolóba.
A forrólevegős pákát ne irányítsa emberekre vagy gyúlékony tárgyakra.
Tartsa távol a robbanékony és gyúlékony tárgyakat.
Ne takarja be a készüléket.

Vigyázat! Sérülésveszély

Szállítás közben leeshet a készülék, ill. leeshetnek annak részei.

Rendeltetésszerű használat

Tápegység WELLER forrasztóeszközökhöz. A javítóállomást kizárólag az üzemeltetési utasításban megadott forrasztási és kiforrasztási célokra használja, az itt megadott feltételek mellett.

Éghető gázokat vagy folyadékokat tilos elszívni.

A készülék csak kifogástalanul behelyezett és arra tervezett szűrőkartusokkal üzemeltesse.

Cserélje ki a tele levő szűrőkartusokat.

A készüléket csak belső helyiségekben használja. Óvja nedvességtől és közvetlen napsugárzástól.

A készülék rendeltetésszerű használata magában foglalja azt is, hogy

Ön betartja az útmutatóban foglaltakat,
Ön minden további kísérő dokumentációt figyelembe vesz,
Ön betartja az alkalmazás helyén érvényes nemzeti balesetvédelmi előírásokat.

A készüléken önhatalmúlag végzett módosításokért a gyártó nem vállal felelősséget.

Felhasználói csoportok

A különböző nagyfokú kockázatok és veszélyforrások miatt egyes munkafolyamatokat csak képzett szakemberek végezhetnek.

Munkafolyamat Felhasználói csoportok
A forrasztási paraméterek előírásai Műszaki képzettségű szakszemélyzet
Elektromos alkatrészek cseréje Villamos szakember
A karbantartási időintervallumok előírásai Biztonsági szakember
KezelésSzűrőcsere	Laikusok
KezelésSzűrőcsereElektromos alkatrészek cseréje	Műszaki tanulók egy képzett szakember irányítása és felügyelete mellett

A készülék üzembe helyezése

Figyelem!

Vegye figyelembe a csatlakoztatott készülékek mindenkori üzemeltetési útmutatóját.

A készüléket az „Üzembe helyezés“ fejezetben leírtak alapján helyezze üzembe.

Ellenőrizze, hogy megegyezik-e a há- lózati feszültség a típustábla adataival.

Csak kikapcsolt állapotban csatlakoztassa a készüléket a csatlakozó aljzatba.

A készülék bekapcsolása után a mikroprocesszor öntesztet végez, ennek során rövid ideig minden szegmens üzemel.

Forrasztás és kiforrasztás

A forrasztást a csatlakoztatott forrasztópáka üzemeltetési útmutatójában leírtak szerint végezze el.

A pákahegyek kezelése

Az első felfűtéskor a szelektív és cinezhető forrasztócsúcsot nedvesítse meg forraszanyaggal. Ez eltávolítja a tárolás folyamán kialakult oxidréteget és szennyeződéseket a pákahegyről.
A forrasztás szüneteiben és a forrasztópáka letétele előtt ügyeljen arra, hogy a forrasztócsúcs jól be legyen kenvé forraszanyaggal.
Ne használjon túl agresszív folyasztószert.
Mindig ügyeljen a forrasztócsúcsok helyes illeszkedésére.

A munkahőmérsékletet a lehető legalacsonyabbra válassza.
Válassza a lehető legnagyobb pákahegyet az alkalmazáshoz.
Ökölszabály: kb. akkorát, mint a forrasztási pont

☐ Gondoskodjon a forrasztócsúcs és a forrasztási hely közötti nagy felületű hőátadásról azáltal, hogy jól beónozza a forrasztócsúcsot.
Hosszabb munkaszünetek idejére kapcsolja ki a forrasztóberendezést, vagy használja a Weller-funkciót a hőmérséklet csökkentésére.
☐ Ónozza be a forrasztócsúcsot, mielőtt a forrasztópákát hosszabb időre leteszi.
A forraszanyagot közvetlenül a forrasztási helyre adagolja, ne a forrasztócsúcsra.
A forrasztócsúcsokat a hozzá tartozó szerszámmal cserélje.
Ne fejtsen ki mechanikai erőt a forrasztócsúcsra.

Figyelmeztetés

A vezérlőkészüléket közepes méretű forrasztócsúcshoz szabályozták be. A forrasztócsúcsok cseréje vagy más csúcsformák használata eltéréseket okozhat.

Túlterhelésvédelem

Az állomás túlterhelésének elkerülése érdekében túlterheléskor a teljesítmény automatikusan csökken.

Feszültségkiegyenlítő hüvely

A 3,5 mm-es kapcsolóérintkezős hüvely különböző bekötéseivel 4 változat lehetséges:

a Közvetlen földelés csatlakozódugó nélkül (szállítási állapot).

b Feszültségkiegyenlítő hüvely csatlakozódugóval, kiegyenlítő vezeték a középső érintkezőn.

c Potenciálmentes csatlakozódugóval

d Közvetlen földelés csatlakozódugóval és beforrasztott ellenállással. Földelés a választott ellenálláson keresztül.

Firmware frissítés végrehajtása (WR 3M)

Figyelmeztetés

A vezérlőkészülék egy mini USB csatlakozóval van felszerelve. Az USB csatlakozó használatához egy Weller szoftver áll az Ön rendelkezésére, amellyel szoftverfrissítést („Firmware Updater”) végezhet a vezérlőkészülékén.

Ápolás és karbantartás

Vigyázat!

<Mielőtt bármilyen munkához kezd a gépen, áramtalanítsa (húzza ki a konnektorból)!

Vigyázat!

Csak eredeti WELLER alkatrészeket használjon.

Vigyázat! Égésveszély

A forrasztócsúcs cseréjét csak hideg állapotban végezze.
A szívófúvókák cseréjét és tisztítását csak forró állapotban végezze megfelelő szerszámmal.
A forrólevegő-fúvókákat csak megfelelő szerszámmal cserélje.
Az óngyűjtő tartályt csak hideg állapotban tisztítsa és cserélje.

Tisztítsa meg a kezelőpanelt arra alkalmas tisztítókendővel, ha az elszennyeződött.

Szüröcsere

Rendszeresen ellenőrizze a vákuum szűrőjének tisztaságát, és ha szükséges, cserélje ki.

Vigyázat!

Ha szűrő nélkül dolgozik a vákuumszivattyúval, akkor az tönkremehet.

A forrasztás megkezdése előtt ellenőrizze, hogy be van-e helyezve a fő szűrő!

A szennyezett szűrőket veszélyes hulladékként kell kezelni.

A kicserélt készülékalkatrészeket, szűrőt vagy a használt készüléket az Ön országának előírásai szerint ártalmatlanítsa.

Viseljen megfelelő védőfelszerelést.

Készenléti hőfok (STANDBY)

Menü előhívása

A SETBACK funkció aktiválása után vagy az ECO gomb (WR 2) működtetése esetén a rendszer automatikusan standby (készenléti) értékre csökkenti a hőmérsékletet. A tényleges hőmérséklet villogva jelenik meg. <A kijelzőn megjelenik a „STANDBY” felirat.

Setback-idő (SETBACK)

Menü előhívása

Ha nem használja a forrasztóeszközt, akkor a beállított setback-idő elteltével a hőmérséklet a standby (készenléti) hőmérsékletre csökken le. A kijelzőn megjelenik a „SETBACK” felirat.

Az „UP / DOWN“ vagy az ECO (WR 2) gomb megnyomásával ez a standby (készenléti) állapot befejeződik.

Szerszámtól függően az ujjkapcsoló vagy a kapcsolós pákatartó deaktiválja a standby (készenléti) állapotot.

Opció Leírás
0 min Deaktiválva (Gyári beállítás)
ON A kapcsolós pákatartóval a forras-ztópáka letétele után azonnal a standby (készenléti) hőmérsékletre lehet szabályozni.
1-999 min	Setback-idő egyenként beállítható

AUTO-KI idő (automatikus kikapcsolási idő)

Menü előhívása

Ha nem használja a forrasztóeszközt, akkor az AUTO-OFF idő elteltével a forrasztóeszköz kikapcsol.

A tényleges hömérséklet villogva kerül kijelzésre és a maradványhő kijelzésére szolgál. A kijelzőn az „OFF” felirat jelenik meg. 50 °C (122 °F) alatt egy villogó vonal jelenik meg

Opció Leírás
0 min Deaktiválva (Gyári beállítás)
1-999 min	AUTO-OFF (automatikus kikapcso-lás) idő, egyénileg beállítható.

Hőmérséklet-Offszet (Offszet)

Menü előhívása

A tényleges forrasztócsúcs-hőmérséklet egy hőmérséklet-eltérési érték bevitelével ± 40 °C-kal (± 72 °F) módosítható.

Hőmérsékletablak (WINDOW)

Menü előhívása

Egy beállított, reteszelt hőmérsékletből kiindulva a WINDOW funkció segítségével ± 1-99 °C (±1-180 °F) tartományú hőmérsékletablak állítható be. A WINDOW funkciók használatához a javítóállomásnak reteszelt állapotban kell lennie.

Hőmérsékleti egységek (°C/°F)

Menü előhívása

Forrólevegő max. időtartama (HAP On)

Menü előhívása ▶ - 1 -

A HAP 200 forrólevegő-áramának bekapcsolási ideje 1 másodperces lépésközzel 0 - 60 másodperc közé korlátozható. Ezután a beállított idő mind a három csatornához azonos.

A gyári beállítás másodperc („OFF“), azaz a légáram addig aktív, míg a forrólevegős páka gombját vagy az opcionális lábkapcsolót nyomva tartja.

Opció Leírás

OFF nincs	meghatározott időtartam(Gyári beállítás)
1-60 s egyenként beállítható

Előremenő vákuum (VAC On)

Menü előhívása ▶ - 1 -

A szivattyú idő előtti bekapcsolásának meg- akadályozására vagy a forrasztóállomás előírt előmelegítési idejének biztosítására beállítható a bekapcsolás késleltetése funkció

Opció Leírás

0 sec OFF: az előremenő vákuum funkció kikapcsolva (Gyári beállítás)

1-9 sec ON: az előremenő vákuum ideje egyénileg

Vákuum utánfutása (VAC Off)

Menü előhívása ▶ - 1 -

A kiforrasztópáka eltömődésének megakadályozására beállítható a vákuum utánfutási ideje. (gyári beállítás 2 s)

Opció Leírás

0 sec OFF: a vákuum utánfutása funkció kikapcsolva (Gyári beállítás)

1- 5 sec ON: a vákuum utánfutási ideje egyé-nileg beállítható

reteszelési funkció

Menü előhívása ▶ - 1 -

A reteszelés bekapcsolása a forrasztóállomáson csak a követező gombok működnek:

WR 2: 1 , 1 · 2 , 2 , ECO, AIR

WR 3M: ^1 , ^2 , ^3 ^1· 2· 3 , Pick Up, AIR

A többi beállítás csak a javítóállomás kireteszelése után módosítható ismét.

Figyelmeztetés

Amennyiben csak egy hőmérsékletet kíván engedélyezni, az kezelőgombokat (rögzített hőmérséklet gombok) azonos hőmérsékletértékre kell beállítani.

A forrasztóberendezés reteszelése

Válassza ki a menüpontot. A kijelzón az „OFF” felirat jelenik meg. A kulcs szimbólum villog.

Állítsa be a kívánt háromjegyű reteszelőkódot (001-999 között) az UP / DOWN gomb segítségével.

WR 2: Nyomja 5 másodpercig a 2 gombot.

WR 3M: Nyomja 5 másodpercig a 3 gombot.

A kód mentésre kerül.

Megjelenik a kulcs szimbólum.

A forrasztóberendezés reteszelésének feloldása

1. Válassza ki a menüpontot. A kijelzón az „ON” felirat jelenik meg.
2. Állítsa be a háromjegyű reteszelőkódot az UP / DOWN gomb segítségével.
3. WR 2: Nyomja meg a 2 gombot. WR 3M: Nyomja meg a 3 gombot.
4. Az állomás ki van reteszelve. A kijelző a főmenübe vált át.

Elfelejtette a kódot?

Kérjük, forduljon ügyfélszolgálatunkhoz: [e-mail]

Nyomásmérő határérték (LEVEL)

Menü előhívása ▶ - 2 -

Ezzel a funkcióval definiálható a kiforrasztó eszköz karbantartási időintervalluma. Itt egy olyan érték kerül rögzítésre mbarban, amelynél az elektromos nyomásmérő elszennyeződött szívórendszer esetén figyelmeztető jelzést vált ki (a vákuumsziv-attyú LED-je zöldről pirosra vált). A beállított érték a használt szívófúvókáktól függ.

Beállítható -400 mbar -0 -800 mbar

gyári beállítás -600 mbar

1. A rendszernek (csúcsok és szűrők) szabadnak kell lennie.
2. Válassza a menüben a „Manometerschwelle“ („Nyomásmérő határérték“) menüpontot.
3. Állítsa be a „Manometerschwelle“ („Nyomásmérő határérték“) nyomásértéket az UP vagy DOWN gombbal. A szabályozó-ellenőrző LED pirosról zöldre ide-oda kapcsol. Az UP gombbal növelje a vákuumot 50 - 80 mbarral, nyomja össze a vákuumtömlőt, és ellenőrizze, hogy az ellenőrzőlámpa zöldről pirosra kapcsol-e.

Állomásazonosító (Remote ID)

Menü előhívása ▶ - 2 -

WR 3M

Minden állomáshoz hozzárendelhető egy állomásazonosító (Remote ID) az USB-porton keresztül történő egyértelmű azonosításhoz.

Opció Leírás

0-999 egyenként beállítható

Kalibrálás (Factory Calibration Check FCC)

Menü előhívása ▶ - 2 -

Az FCC funkcióval ellenőrizheti a javítóállomás hőmérséklet-pontosságát és kiegyenlítheti az esetleges eltéréseket. A forrasztócsúcs hőmérsékletét külső hőmérséklet mérőkészülékkel és a forrasztószerszámhoz társított mérőheggyel kell megmérni. Kalibrálás előtt ki kell választani a megfelelő csatornát.

1. Vezesse a külső hőmérséklet mérőkészülék hőmérséklet-érzékelőjét (0,5 mm) a mérőhegybe.
2. Válassza a 2. menüben az FCC menüpontot.
3. a) Nyomja meg a DOWN gombot. -> A készülék a 100 °C / 210 °F kalibrálási pontra áll. b) Nyomja meg az UP gombot. -> A készülék a 450 °C / 840 °F kalibrálási pontra áll.. A forrasztóhegy felforrósodik. A szabályozóellenőrző villog, amint a hőmérséklet állandó.
4. Hasonlítsa össze a mérőkészülék kijelzett hőmérsékletértéket a kijelzőn látható értékkel.

5. WR 2: A módosított érték nyugtázásához nyomja meg az 1·2 (set) gombot.
   WR 3M: A módosított érték nyugtázásához nyomja meg az -1·2·3 (set) gombot. A hőmérséklet-eltérés visszaállítva 0-ra. A 100°C / 210 °F / 450 °C / 840 °F hőfokon történő kalibrálás lezárva.

6. Az UP vagy DOWN gombbal állítsa be a külső mérőkészüléken kijelzett érték és a javítóál-lomáson kijelzett érték közötti eltérést.
   Hömérséklet-kiegyenlítés lehetséges maximális értéke: ± 40 °C (± 70 °F).
   WR 2: A menüpont elhagyásához nyomja meg a 2 gombot (EXIT).
   WR 3M: A menüpont elhagyásához nyomja meg a 3 gombot (EXIT).

7. WR 2: A 2 gomb megnyomásával hagyja el a 2. menüt.
   WR 3M: A 3 gomb megnyomásával hagyja el a 2. menüt.

Kalibrálás visszaállítása a gyári beállításra

1. Válassza a 2. menüben az FCC menüpontot.
2. WR 2: Tartsa nyomva a 2 gombot. WR 3M: Tartsa nyomva a 3 gombot.
3. Ezután nyomja meg egyszerre az UP és DOWN gombokat. A kijelzőn az „FSE” (Factory Setting Enabled) felirat jelenik meg.

Megtörtént a javítóállomás visszaállítása a kalibrálás gyári beállításra.

Aktiválás / A speciális gomb deaktiválása (SP Button)

Menü előhívása

WR 2

A speciális gomb aktiválása után ezzel gyors átlépést lehet végrehajtani az 1. menübe. A legutóbb kiválasztott funkció a speciális gombbal történő kilépéskor eltárolódik.

Opció Leírás

OFF Deaktiválva (Gyári beállítás)

ON A speciális gomb aktiválva

Aktiválás / Az ECO gomb (ECO) deaktiválása

Menü előhívása

WR 2

Az ECO gomb aktiválása után ezzel a standby (készenléti) üzemmod mindhárom csatornára kikényszeríthető. A zöld LED világít, és a csatornákat a rendszer a beállított standby (készenléti) hömérsékletre szabályozza. Kapcsolós pákatartó használata esetén ez a funkció a szerszámnak a

tartóból történő kivételekor törlödik.

Opció Leírás

OFF Deaktiválva (Gyári beállítás)

ON ECO gomb aktiválva

Billentyüzár HAP 200 (HAP LOC)

Menü előhívása

WR 3M

Ezzel a funkcióval a HAP 200 páka gyárilag beállított billentyűműködési módja módosítható. A HAP 200 az első billentyűnyomásra bekapcsol, a következő billentyűnyomásra kikapcsol.

Opció Leírás

OFF Deaktiválva (Gyári beállítás)

ON HAP LOC aktiválva

Teljesítmény

Menü előhívása

Ez a funkció meghatározza a forrasztópáka felfütési jelleggörbéjét a beállított pákahőmérséklet eléréséhez.

Opció Leírás

LO lassú felfütés

HI gyors felfütés

Visszaállítás a gyári beállításokra (FSE)

Válassza a 1. menüben az FSE menüpontot.

WR 2: Tartsa nyomva a 2 gombot.

1Nyissa meg az „1” speciális funkciómenüt (az UP & DOWN gombokat egyidejűleg tartsa lenyomva 2 másodpercig)

1. Tartsa nyomva a 2 gombot.

3.Ezután nyomja meg egyszerre az UP és DOWN gombokat. A kijelzőn az „FSE” felirat jelenik meg. (Factory Setting Enabled).

Megtörtént a javítóállomás visszaállítása a gyári beállításra.

A beállítási értékek visszaállítása a gyári beállításokra

1. Nyissa meg a „2” speciális funkciómenüt (az UP & DOWN gombokat egyidejűleg tartsa lenyomva 4 másodpercig)
2. Válassza az „FCC” menüpontot.
3. Tartsa nyomva a 2 gombot.
4. Ezután nyomja meg egyszerre az UP és DOWN gombokat. A kijelzőn az „FSE” felirat jelenik meg. (Factory Setting Enabled).

Megtörtént a javítóállomás visszaállítása a gyári beállításra.

WR 3M: Tartsa nyomva a 3 gombot.

1. Nyissa meg az „1” speciális funkciómenüt (az UP & DOWN gombokat egyidejűleg tartsa lenyomva 2 másodpercig)
2. Nyomja meg és tartsa lenyomva a 3 gombot.
3. Ezután nyomja meg egyszerre az UP és DOWN gombokat. A kijelzőn az „FSE” felirat jelenik meg. (Factory Setting Enabled).

Megtörtént a javítóállomás visszaállítása a gyári beállításra.

A beállítási értékek visszaállítása a gyári beállításokra

1. Nyissa meg a „2” speciális funkciómenüt (az UP & DOWN gombokat egyidejűleg tartsa lenyomva 4 másodpercig)
2. Válassza az „FCC” menüpontot.
3. Nyomja meg és tartsa lenyomva a 3 gombot.
4. Ezután nyomja meg egyszerre az UP és DOWN gombokat. A kijelzőn az „FSE” felirat jelenik meg. (Factory Setting Enabled).

Megtörtént a javítóállomás visszaállítása a gyári beállításra.

Javítóállomás WR 3M WR 2
Méretek H x Sz x M (mm)	273 x 235 x 102
Méretek H x Sz x M (Inch)	10.75 x 9.25 x 4.02
Hálózati feszültség 230 V ~ 50/60 Hz	| 240/120 V ~ 50/60 Hz
	120 V ~ 60 Hz | 100V ~ 50/60 Hz
Teljesítményfelvétel 400 W 300 W
Érintésvédelmi osztály I, antisztatikus házIII, Forrasztószerszám
Biztosíték Túláram kioldó 230 V; 2,0	A	1,6 A
	120 V; 4,0 A
Hőmérséklet (Szerszámfüggő) °CHőmérséklet (Szerszámfüggő) °F	50 - 450 (550)150 - 850 (999)
Hőmérséklet-pontosság °CHőmérséklet-pontosság °F	± 9± 17
Hőmérséklet-pontosság Forrólevegő °CHőmérséklet-pontosság Forrólevegő °F	± 30± 54
Hőmérséklet-stabilitás °CHőmérséklet-stabilitás °F	± 2± 4
Feszültségkiegyenlítő hüvely 3,5 mm	- es kapcsolókilincs-hüvelyen keresztül a készülékhátoldalán.(Kiszállítási állapot: kemény földelés, dugasz nincs bedugva)
Kezelőpanel LCD
USB csatlakozó A vezérlőkészülék USB porttal van felszerelve afirmware frissítéshez, a paraméterezéshez és azellenőrzéshez.		-
Szivattyú (Szakaszos üzemmód(30/30) s)	Max. vákuum 0,7 barMax. szállítási mennyiség 18 l/minForrólevegő max. 15 l/min
Kiegészítő vákuumszivattyú Max. vákuum 0,5 barMax. szállítási mennyiség 1,7 l/min		-

Hibaüzenetek és hibaelhárítás

Jelzés/tünet Lehetséges ok Hibaelhárító intézkedések
Kijelző „- - -“	☐ A szerszám nem lett felismerve ☐ A szerszám meghibásodott	☐ Ellenőrizze a szerszám csatlakozását a készülékhez ☐ Ellenőrizze a csatlakoztatott szerszámot
A kijelző nem működik (a kijelző ki van kapcsolva)	☐ Nincs hálózati feszültség	☐ Kapcsolja be a hálózati kapcsolót ☐ Ellenőrizze a hálózati feszültséget ☐ Ellenőrizze a készülék biztosítékát
A kiforrasztószerszámon nincs vákuum	☐ Vakuum nicht angeschlossen ☐ A kiforrasztófúvóka eltömödött ☐ Szivattyú meghibásodott	☐ Csatlakoztassa a vákuumtömlőt a vákuumcsatlakozóra ☐ Tartsa karban títózt szerszámmal a kiforrasztófúvókát
A kiforrasztószerszámon nem elegendő a vákuum	☐ A kiforrasztószerszám szűrőpatrona megtelt ☐ Főszűrő tele	☐ Cserélje ki a kiforrasztószerszám szűrőpatronát ☐ Cserélje ki a forrasztóállomás főszűrőjének betétét
A forrólevegős pákánál nincs levegő	☐ Levegőtömlő nincs csatla-koztatva ☐ Főszűrő tele	☐ Csatlakoztassa vagy ellenőrizze a levegőtömlőt ☐ Cserélje ki a forrasztóállomás főszűrőjének betétét

Szimbólumok

Figyelem!

Olvassa el a kezelési útmutatót!

A készüléken való munkavégzés elött mindig húzza ki a csatlakozó dugót a csatlakozó aljzatból.

Elektrosztatikusan veszélyeztetett alkatrészekhez alkalmas dizájn és munkahely

Feszültségkiegyenlítő hüvely

CE-jelölés

Egyesült királyságbeli megfelelőségi jelölés

Biztosíték

Biztonsági transzformátor

Forrasztás

Kiforrasztás

Forrólevegő

Ártalmatlanítás

Az elektromos és elektronikus berendezések hulladékait elkülönít-ve kell gyűjteni és ártalmatlanítani. Az ártalmatlanítás előtt távolítsa el az izzókat a berendezésekből. A helyi hatóságoknál vagy szakkereskedőjénél tájékozódjon a hulladékudvarokról és gyűjtőhelyekről. A helyi rendelkezésektől függően a kiskereskedők kötelesek lehetnek az elektromos és elektronikus berendezések hulladékait ingyenesen visszavenni. Az elektromos és elektronikus berendezések hulladékainak újrahasználatával és újrahasznosításával járuljon hozzá a nyersanyagszükséglet csökkentéséhez. Az elektromos és elektronikus berendezések hulladékai értékes újrahasznosítható anyagokat tartalmaznak, melyek környezetvédelmi szempontból nem megfelelő ártalmatlanítás esetén negatív hatással lehetnek a környezetre és az Ön egészségére. Ártalmatlanítás előtt törölje a használt készüléken lévő lehetséges személyes adatokat.

A szennyezett szűrőket veszélyes hulladékként kell kezelni. A kicserélt készülékalkatrészeket, szűrőt vagy a használt készüléket az Ön országának előírásai szerint ártalmatlanítsa.

Garancia

A vevő szavatossági igényei a készülék vevőhöz történt kiszállításától számított egy év után elévülnek. Ez nem vonatkozik a vevő BGB (Német Szövetségi PTK) §§ 478, 479 szerinti viszontkereseti igényére.

Az általunk rendelkezésre bocsátott garancia értelmében csak akkor állunk jót, ha a készülék tulajdonságaira és tartósságára vonatkozó garanciát írásba foglaltuk és a „Garancia“ fogalma alatt bocsátottuk ki.

A garancia érvényét veszíti szakszerűtlen használat esetén, illetve ha szakképzetlen személyek végeznek rajta módosításokat.

A műszaki változtatások jogát fenntartjuk!

További információkért kérjük, látogasson el a weboldalra

www.weller-tools.com.

Spájkovanie a odspájkovanie

menüüde avamine ▶ - 2 -

WR 2

menüüde avamine ▶ - 2 -

WR 2

menüüde avamine ▶ - 2 -

WR 3M

menüüde avamine ▶ - 2 -

HU EU-megfelelőségi nyilatkozat

Kijelentjük, hogy a megnevezett termékek teljesítik a következő irányelvek előírásait:

A műszaki dokumentáció összeállítására jogosult személy.
