KULLANIM KILAVUZU WR 2000A Weller

TR Orijinal işletme talimatı çevirisi

TR Potansiyel dengelemesi

TR Aktif kanal / Optik ayar kontrolü

TR Cihazı işletme alma

TR Kullanım prensibi

cz Princip obsluhy

PL Zasada obsługi

HU Működési elv

SK Princíp obsluhy

SL Potek upravljanja

EE Käsitsuspõhimõte

LV Vadības princips

LT Valdymo būdas

TR Sabit sıcaklık seçilmeli

CZ Volba pevné teploty

TR Sabit sıcaklık ayarlanmalıdır / kaydedilmelidir

TR Sabit sıcaklık seçilmeli

CZ Volba pevné teploty

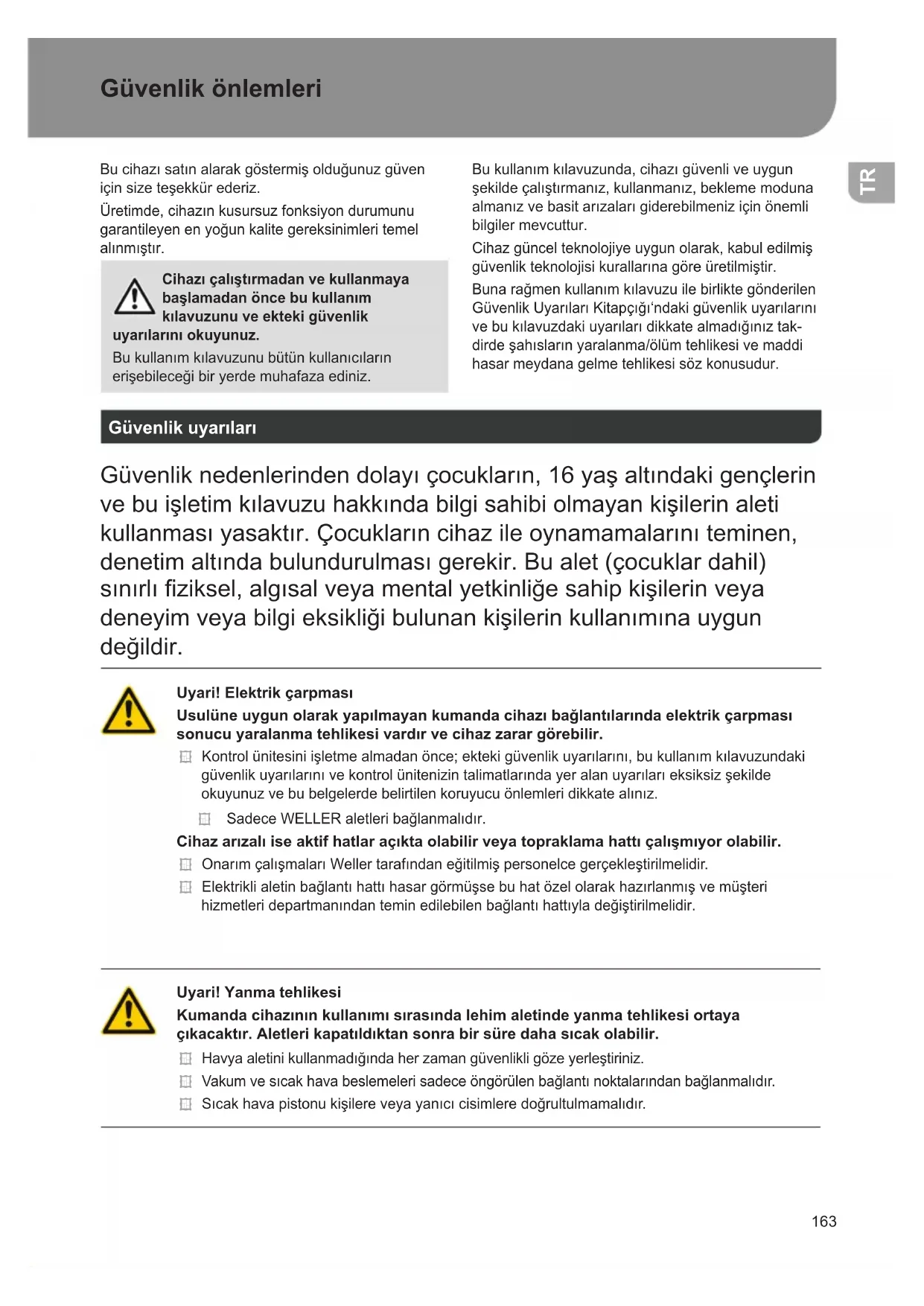

Bu cihazı satın alarak göstermiş olduğunuz güven için size teşekkür ederiz.

Üretimde, cihazın kusursuz fonksiyon durumunu garantileyen en yoğun kalite gereksinimleri temel alınmıştır.

Cihazı çalıştırmadan ve kullanmaya başlamadan önce bu kullanım kılavuzunu ve ekteki güvenlik

uyarılarını okuyunuz.

Bu kullanım kılavuzunu bütün kullanıcıların erişebileceği bir yerde muhafaza ediniz.

Bu kullanım kılavuzunda, cihazı güvenli ve uygun şekilde çalıştırmanız, kullanmanız, bekleme moduna almanız ve basit arızaları giderebilmeniz için önemli bilgiler mevcuttur.

Cihaz güncel teknolojiye uygun olarak, kabul edilmiş güvenlik teknolojisi kurallarına göre üretilmiştir.

Buna rağmen kullanım kılavuzu ile birlikte gönderilen Güvenlik Uyarıları Kitapçığı'ndaki güvenlik uyarılarını ve bu kılavuzdaki uyarıları dikkate almadığınız takdirde şahısların yaralanma/ölüm tehlikesi ve maddi hasar meydana gelme tehlikesi söz konusudur.

Güvenlik uyarıları

Güvenlik nedenlerinden dolayı çocukların, 16 yaş altındaki gençlerin ve bu işletim kılavuzu hakkında bilgi sahibi olmayan kişilerin aleti kullanması yasaktır. Çocukların cihaz ile oynamamalarını teminen, denetim altında bulundurulması gerekir. Bu alet (çocuklar dahil) sınırlı fiziksel, algısal veya mental yetkinliğe sahip kişilerin veya deneyim veya bilgi eksikliği bulunan kişilerin kullanımına uygun değildir.

Uyari! Elektrik çarpması

Usulüne uygun olarak yapılmayan kumanda cihazı bağlantılarında elektrik çarpması sonucu yaralanma tehlikesi vardır ve cihaz zarar görebilir.

Kontrol ünitesini işletme almadan önce; ekteki güvenlik uyarılarını, bu kullanım kılavuzundaki güvenlik uyarılarını ve kontrol ünitenizin talimatlarında yer alan uyarıları eksiksiz şekilde okuyunuz ve bu belgelerde belirtilen koruyucu önlemleri dikkate alınız.

Sadece WELLER aletleri bağlanmalıdır.

Cihaz arızalı ise aktif hatlar açıkta olabilir veya topraklama hattı çalışmıyor olabilir.

Onarım çalışmaları Weller tarafından eğitilmiş personelce gerçekleştirilmelidir.
Elektrikli aletin bağlantı hattı hasar görmüşse bu hat özel olarak hazırlanmış ve müşteri hizmetleri departmanından temin edilebilen bağlantı hattıyla değiştirilmelidir.

Uyari! Yanma tehlikesi

Kumanda cihazının kullanımı sırasında lehim aletinde yanma tehlikesi ortaya çıkacaktır. Aletleri kapatıldıktan sonra bir süre daha sıcak olabilir.

Havya aletini kullanmadığında her zaman güvenlikli göze yerleştiriniz.
Vakum ve sıcak hava beslemeleri sadece öngörülen bağlantı noktalarından bağlanmalıdır.
Sıcak hava pistonu kişilere veya yanıcı cisimlere doğrultulmamalıdır.

Uyari! Yangın ve patlama tehlikesi! Sıcak aletler nedeniyle yanma tehlikesi

Havya aletini kullanmadığında her zaman güvenlikli göze yerleştiriniz.
Sıcak hava pistonu kişilere veya yanıcı cisimlere doğrultulmamalıdır.
Patlayıcı ve yanıcı cisimler uzak tutulmalıdır.
Aletin üzeri örtülmemelidir.

Uyari! Yaralanma tehlikesi

Nakliye sırasında cihaz veya parçalar aşağı düşebilir.

Kullanim

WELLER lehim aletlerine yönelik besleme ünitesi. Onarım istasyonu sadece işletim kılavuzunda belirtilen lehimleme ve lehim çözme amaçlarıyla burada belirtilen koşullara uygun olarak kullanılmalıdır.

Yanıcı gazların ve sıvıların emilmesi yasaktır.

Bu alet sadece doğru yerleştirilmiş ve kullanımı öngörülmüş filtre kartuşları ile birlikte kullanılmalıdır.

Dolan filtre kartuşları değiştirilmelidir.

Alet sadece kapalı mekanlarda kullanılmalıdır. Neme ve doğrudan gelen güneş ışınlarına karşı korunmalıdır.

Amaca uygun kullanım şunları da içerir

Bu kullanım kılavuzunu dikkate almanız,
Diğer bütün dokümanları dikkate almanız,
Kullanım yerinde ulusal kaza önleme yönetmeliklerini dikkate almanız.

Cihazda kendi yaptığınız değişiklikler için üretici sorumluluk kabul etmez.

Kullanıcı grupları

Farklı düzeyde riskler ve tehlike potansiyelleri nedeniyle bazı çalışma adımları sadece eğitimli uzmanlar tarafından yürütülebilir.

Çalışma adımı Kullanıcı grupları
Lehim parametresi bilgisi Teknik eğitimli uzman personel
Elektrikli yedek parçaların değiştirilmesi Uzman elektrik teknisyeni
Bakım aralıkları bilgisi Güvenlik uzmanı
KullanımFiltre değişimi	Uzman olmayan çalışan
KullanımFiltre değişimiElektrikli yedek parçaların değiştirilmesi	Teknik eğitim görenler, eğitimli uzmanların gözetiminde ve talimatıyla çalışabilir

Cihazı işletme alma

Dikkat!

Bağlı cihazların ilgili kullanım kılavuzlarını dikkate alınız.

Cihazı, „İşletime alma“ bölümünde açıklanan şekilde çalıştırınız.

Şebeke geriliminin tip etiketi üzerindeki verilerle uyumlu olup olmadığını kontrol edin.

Aleti sadece kapalı iken prize takın.

Cihazı açtıktan sonra mikro işlemci, bütün segmanların kısa süreli işletimde olduğu bir self test yürütür.

Lehimleme ve lehim çıkartma

Lehim çalışmalarını, bağladığınız lehim aletinin kullanım kılavuzuna göre yapınız.

Havya uçlarının kullanılması

İlk ısıtma işleminden önce, lehimlenebilir seçmeli havya ucunu lehim ile ıslatınız. Bu işlem, havya ucunda depolanmadan kaynaklanan oksit katmanlarını ve düzensizlikleri ortadan kaldırır.
Havya aralarında ve havya çubuğunu yerleştirmeden önce havya ucunun iyice kalaylanmış olduğundan emin olunuz.
☐ Çok agresif içerikte eritken maddeler (yumuşaticılar) kullanmayınız.
Havya uçlarının her zaman usulüne uygun konumda olmasına dikkat ediniz.
Mümkün olduğunca düşük bir çalışma sıcaklığı seçiniz.
Uygulama için mümkün olan en büyük havya ucu formunu kullanınız Yaklaşık hesap: Yakl. havya (lehim) döşeği

büyüklüğünde.

Havya ucunu iyice kalaylayarak, havya ucu ile havya noktası arasında geniş bir ısı aktarımının olmasını sağlayınız.
☐ Uzun süreli çalışma molalarında, havya sistemini kapatınız veya kullanılmadığında aletin sıcaklığını düşüren Weller fonksiyonunu devreye sokunuz.
Havya çubukları uzun süre kalacaksa uçlarını lehim ile ıslatınız.
☐ Lehimi havya ucuna değil, doğrudan havya yerine uygulayınız.
Havya uçlarını ilgili alet ile değişiriniz.
Havya ucuna mekanik güç uygulamayınız.

Dikkat

Kumanda cihazları ortalama bir havya ucu büyüklüğüne göre ayarlanmıştır. Uç değişikliği veya başka uç biçimleri kullanımı dolayısıyla sapmalar oluşabilir.

Aşırı yük kapatması

İstasyonun aşırı yüklenmesini engellemek için aşırı yük durumunda güç otomatik olarak azaltılır.

Potansiyel dengelemesi

3,5 mm'lik circirli fiş yuvasının farklı kumandaları sayesinde 4 varyant mümkündür:

a Usulüne uygun topraklanmış	Fişsiz (teslimat durumu).
b Potansiyel deng-elemesi	Fiş, orta kontakta dengeleme hattı ile.
c Potansiyelsiz Fişli
d Usulüne göre topraklı (yumuşak topraklanmış)	Fiş ve direnç lehimli. Topraklama seçi-len direnç üzerinden.

Yazılım güncellemesini gerçekleştirmek (WR 3M)

Dikkat

Kontrol ünitesi bir mini USB arabirimi ile donatılmıştır. USB arabirimini kullanmak üzerinde bir Weller yazılımı mevcuttur, bununla kontrol ünitenizde bir yazılım güncellemesi („Firmware Updater“) yürütebilirsiniz.

temizliği ve bakımı

Uyari!

<Aletin kendinde bir çalışma yapmadan önce fişi prizden çekin.

Uyari!

Sadece orijinal WELLER yedek parçaları kullanılmalıdır.

Uyari! Yanma tehlikesi

☐ Lehim ucu değişimi sadece soğuk durumda yapılmalıdır
Emme ucu değişimi ve temizlik çalışmaları sadece sıcak durumda uygun bir alet kullanılarak yapılmalıdır
Sıcak hava ucu değişimi sadece uygun bir alet kullanılarak yapılmalıdır
Kalay toplama haznesi sadece soğuk durumda temizlenmeli veya değiştirilmelidir

Kumanda panelini kirlenme durumunda bir temizlik bezi ile temizleyiniz.

Filtre değişimi

Vakum filtresi düzenli olarak kirlenme bakımından kontrol edilmeli ve gerekirse değiştirilmelidir.

Uyari!

Filtresiz çalışıldığında vakum pompası tahrip olur.

☐ Lehim çalışmalarına başlamadan önce ana filtrenin takılı olup olmadığını kontrol ediniz!

Kirlenmiş filtreler özel atık olarak işlem gör- melidir.

Değiştirdiğiniz cihaz parçaları, filtre veya eski cihazları ülkenizdeki yönetmeliklere göre imha ediniz.

Uygun koruyucu donanım giyilmelidir.

Bekleme Sicakligi (STANDBY)

Menü arama

Setback fonksiyonu kapatıldığında veya ECO tuşuna (WR 2) basıldığında otomatik olarak bekleme sıcaklığına inilir. Fiili sıcaklık yanıp sönerek gösterilir. <Ekranda „STANDBY“ yazısı görünür.

Setback süresi (SETBACK)

Menü arama

Lehim aleti kullanılmadığında sıcaklık, ayarlanan bekleme süresi dolduktan sonra bekleme modu sıcaklığına düşürülür.

Ekranda „SETBACK“ yazısı görünür.

Bu Standby durumunu sonlandırmak için „UP / DOWN“ veya ECO (WR 2) tuşlarına basılmalıdır.

Alete bağlı olarak parmak şalteri veya kumanda altlığı bekleme durumunu devreden çıkartır.

Opsiyon Tanım
0 min Etkinliğini kaldırma (Fabrika ayarı)
ON Havya bırakıldıktan sonra kumanda altlığı ile derhal Standby sıcaklığaçilir
1-999 min	Setback süresi münferit olarak ayarlanabilir

AUTO-OFF süresi (otomatik kapatma süresi)

Menü arama

Lehim aleti kullanılmadığında AUTO-OFF süresi dolduktan sonra lehim cihazı kapatılır.

Fiili sıcaklık, yanıp sönerek gösterilir ve arta kalan ısı göstergesi görevini görür. Ekranda „OFF“ yazısı görünür. 50 °C (122 °F) altında ekranda yanıp sönen bir çizgi görünür

Opsiyon Tanım
0 min Etkinliğini kaldırma (Fabrika ayarı)
1-999 min	OTOMATİK KAPATMA süresi, kişisel olarak ayarlanabilir.

Sıcaklık-Offset (Offset)

Menü arama

Gerçek lehim havyası sıcaklığı, sıcaklık ofseti girilerek ± 40 °C'ye (± 72 °F) uyarlanabilir.

Sıcaklık aralığı (WINDOW)

Menü arama

Ayarlanmış ve kilitlenmiş bir sıcaklıktan yola çıkarak, WINDOW fonksiyonu yardımıyla ± 1 -99 °C (± 1 -180 °F)'lik bir sıcaklık aralığı ayarlanabilir. WINDOW fonksiyonunu kullanabilmek için onarım istasyonu kilitli durumda olmalıdır.

Sıcaklık üniteleri (°C/°F)

Menü arama

Opsiyon Tanım

°C Santigrat
°F Fahrenheit

Maks. sıcak hava süresi (HAP On)

Menü arama

HAP 200 sıcak hava akımı için açık kalma süresi, 0 - 60 s aralığında 1 birimlik kademeler halinde sınırlandırılabilir. Ayarlanan süre her 3 kanal için de aynıdır.

Fabrika ayarı s („OFF“) biçimindedir, yani sıcak hava pistonundaki tuşa veya isteğe bağlı ayak şalterine basıldığı sürece hava akımı devreye sokulur.

Opsiyon Tanım

OFF süre tanımlanmadı(Fabrika ayarı)

1-60 s münferit olarak ayarlanabilir

Ön çalıştırma vakumu (VAC On)

Menü arama

▶ - 1 -

Pompanın zamanından önce çalışmaya başlamasını engellemek veya lehim yerine yönelik tanımlanmış bir ön ısıtma süresini garanti etmek için bir devreye girme gecikmesi ayarlanabilir

Opsiyon Tanım

0 sec OFF: Ön çalıştırma vakum fonksiyonu kapalıdır (Fabrika ayarı)

1-9 sec ON: Ön çalıştırma vakum süresi, kişisel olarak

Sonradan çalıştırma vakumu (VAC Off)

Menü arama

▶ - 1 -

Lehim çıkarma havyasının damlamasını engellemek için bir sonradan çalıştırma vakum süresi ayarlanabilir.

(fabrika ayarı 2 s)

Opsiyon	Tanım
0 sec OFF	: Sonradan çalıştırma vakum fonksiyonu kapalıdır (Fabrika ayarı)
1-5 sec ON	: Sonradan çalıştırma vakum süresi, kişisel olarak ayarlanabilir

kilitleme fonksiyonu

Menü arama

-1-

Kilitleme açıldıktan sonra lehim istasyonunda sadece aşağıdaki tuşlar kullanılabilir:

WR 2: ^1,^1·2,^2,ECO,AIR

WR 3M: ^1,^2,^3^1·2·3 , Pick Up, AIR

Diğer bütün ayarlar, kilitleme açılana kadar değiştirilemez.

Dikkat

Gerçekten sadece bir sıcaklık değerinin seçilebilir olmasını istiyorsanız, kumanda tuşlarını (sabit sıcaklık tuşları) aynı sıcaklık değerine ayarlamalısınız.

Lehimleme istasyonu kilitlenmelidir

Menü noktası seçilebilir. Ekranda „OFF“ yazısı görüntülenir. Anahtar sembolü yanıp söner.

İstenen üç basamaklı kilitleme kodu (001 ile 999 arasında) YUKARI / AŞAĞI tuşu yardımıyla ayarlanmalıdır.

WR 2: 2 tuşunu 5 saniye basılı tutunuz.

WR 3M: 3 tuşunu 5 saniye basılı tutunuz.

Kod hafızaya alınır.

Anahtar sembolü görüntülenir.

Lehimleme istasyonunun kilidi açılmalıdır

1. Menü noktası seçilebilir. Ekranda „ON“ yazısı görüntülenir.
2. Bu üç basamaklı kilitleme kodu YUKARI / AŞAĞI tuşları aracılığıyla ayarlanmalıdır.
3. WR 2: 2 tuşuna basıniz.

WR 3M: 3 tuşuna basıniz.

1. İstasyon açılır. Gösterge ana menüye geçer.

Kodu unuttunuz mu?

Lütfen müşteri hizmetlerine başvurunuz: [e-mail]

Manometre eşiği (LEVEL)

Menü arama

▶ -2 -

Bu fonksiyon ile lehim çözme aletinin bakım aralığı tanımlanabilir. Burada ilgili değer mbar cinsinden belirlenir ve elektrikli manometre kirlenmiş emme sistemi için bir ikaz bildiriminde bulunur (vakum pompası LED'i yeşilden kırmızıya döner). Ayarlanan değer kullanılan emme uçlarına bağlıdır.

Ayarlanabilir -400 mbar Bitiş sınırı -800 mbar

fabrika ayarı -600 mbar

1. Sistem (uçlar ve filtreler) açık olmalıdır.
2. Menü içinden „Manometre eşiği“ menü noktası seçilmelidir.
3. Manometre eşiği basınç değeri YUKARI veya AŞAĞI tuşu ile ayarlanmalıdır. Ayar kontrolü LED'i kırmızıdan yeşile döner. YUKARI tuşu ile vakum değeri 50 ila 80 mbar değerine arttırılmalı, vakum hortumu sıkıştırılmalı ve kontrol lambasının yeşilden kırmızıya dönüp dönmediği kontrol edilmelidir.

İstasyon tanıma (Remote ID)

Menü arama

▶ -2 -

WR 3M

İstasyonu USB arayüzü üzerinden benzersiz biçimde tanımlayabilmek için her istasyona bir istasyon kodu (Remote ID) atanabilir.

Opsiyon Tanım

0-999 münferit olarak ayarlanabilir

FCC fonksiyonu ile onarım istasyonunun ısı hassasiyeti kontrol edilebilir ve muhtemel sapmalar dengelenebilir. Bunun için lehim havyası sıcaklığı, harici bir sıcaklık ölçüm cihazı ve lehim aletine uygun bir sıcaklık ölçüm ucu ile ölçülmelidir. Kalibrasyondan önce ilgili kanal seçilmelidir.

1. Harici sıcaklık ölçüm cihazının sıcaklık hissedicisini (0,5 mm) sıcaklık ölçüm ucuna takınız.
2. Menü 2'de FCC menü noktasını seçiniz.
3. a) DOWN tuşuna basıniz. -> Kalibrasyon noktası 100 °C / 210 °F seçilir. b) UP tuşuna basıniz. -> Kalibrasyon noktası 450 °C / 840 °F seçilir. Şimdi lehim ucu ısıtılır. Sıcaklık sabit olduğu anda ayar kontrolü yanıp söner.
4. Ölçüm cihazında gösterilen sıcaklıkları ekranda- ki gösterge ile karşılaştırınız.

5. WR 2: Değiştirilen değeri onaylamak için -1·2 (Set) tuşuna basınız.
   WR 3M: Değiştirilen değeri onaylamak için 「1·2·3」 (Set) tuşuna basınız.
   Sıcaklık farkı 0'a geriye alınır. 100 °C / 210 °F / 450 °C / 840 °F kalibrasyonu artık tamamlanmıştır.

6. UP veya DOWN tuşu ile harici ölçüm cihazında gösterilen değer ve istasyonda gösterilen değer arasındaki farkı onarım istasyonunda ayarlayınız.
   Mümkün olan azami sıcaklık farkı ± 40 °C (± 70 °F).
   WR 2: Menü noktasından çıkmak için 2 tuşuna basınız (EXIT).
   WR 3M: Menü noktasından çıkmak için 3 tuşuna basınız (EXIT).

7. WR 2: 2 tuşu ile Menü 2'den çıkınız.
   WR 3M: 3 tuşu ile Menü 2'den çıkınız.

Kalibrasyonun fabrika ayarlarına geri alınması

1. Menü 2'de FCC menü noktasını seçiniz.
2. WR 2: 2 tuşunu basılı tutunuz.
   WR 3M: 3 tuşunu basılı tutunuz.
3. Ardından UP ve DOWN tuşlarına aynı anda basınız. Ekranda „FSE“ (Factory Setting Enabled) görünür.
   Onarım istasyonu şimdi tekrar fabrika kalibrasyonuna geri alındı.

Etkinleştirme / Özel tuşun etkinliğini kaldırma (SP Button)

Menü arama

▶ -2 -

Parametre menüsü

WR 2

Özel tuş etkinleştirildikten sonra bu tuş ile Menü 1'e hızlı bir geçiş yapılabilir. Son seçilen fonksiyondan özel tuş ile çıkılırken bu fonksiyon hafızaya alınır.

Opsiy-on	Tanım
OFF Etkinliğini kaldırma (Fabrika ayarı)
ON Özel tuş etkinleştirildi

Etkinleştirme / ECO tuşunun (ECO) etkinliğini kaldırma

Menü arama ▶ -2 -

WR 2

ECO tuşu etkinleştirildikten sonra bu tuş ile tüm kanallar için Standby modu zorla ayarlanabilir. Yeşil LED yanar ve kanallar ayarlanmış olan Standby sıcaklığına getirilir. Kumanda altlığı kullanıldığı zaman alet altıktan alındığında bu fonksiyon geri alınır.

Opsiy-on	Tanım
OFF Etkinliğini kaldırma (Fabrika ayarı)
ON ECO	tuşu etkinleştirildi

Tuş kilidi HAP 200 (HAP LOC)

Menü arama ▶ - 2 -

WR 3M

Bu fonksiyon ile, HAP 200 pistonu için fabrikada ayarlanan aktarma oranı değiştirilebilir. HAP 200, tuşa ilk kez basıldığında açılır ve bir kez daha basıldığında kapatılır.

Opsiyon	Tanım
OFF Etkinliğini kaldırma (Fabrika ayarı)
ON HAP	LOC etkinleştirildi

Performans Modu

Menü arama - 2 -

Fonksiyon, lehim aletinin ayarlanan alet sıcaklığına ulaşmak için ısıtma tutumunu belirlemektedir.

Opsiyon Tanım

LO yavaş ısıtma

HI hızlı ısıtma

Fabrika ayarlarına geri alma (FSE)

Menü 1'de FSE menü noktasını seçiniz.

WR 2: 2 tuşunu basılı tutunuz.

1Özel fonksiyon menüsü „1“ açılmalıdır (UP & DOWN tuşlarının ikisi de 2 saniye basılı tutulmalıdır)

1. 2 tuşunu basılı tutunuz.

2. Ardından UP ve DOWN tuşlarına aynı anda basınız. Ekranda „FSE“ yazısı görünür. (Factory Setting Enabled).

Onarım istasyonu şimdi tekrar fabrika ayarlarına geri alındı.

Ayarlanan değerlerin fabrika ayarlarına geri alınması

1. Özel fonksiyon menüsü „2“ açılmalıdır (UP & DOWN tuşlarının ikisi de 4 saniye basılı tutulmalıdır)

2. Menü noktası „FCC“ seçilmelidir.

3. 2 tuşunu basılı tutunuz.

4. Ardından UP ve DOWN tuşlarına aynı anda basınız. Ekranda „FSE“ yazısı görünür. (Factory Setting Enabled).

Onarım istasyonu şimdi tekrar fabrika ayarlarına geri alındı.

WR 3M: 3 tuşunu basılı tutunuz.

1. Özel fonksiyon menüsü „1“ açılmalıdır (UP & DOWN tuşlarının ikisi de 2 saniye basılı tutulmalıdır)

2. 3 tuşuna basıniz ve tuşu basılı tutunuz.

3. Ardından UP ve DOWN tuşlarına aynı anda basınız. Ekranda „FSE“ yazısı görünür. (Factory Setting Enabled).

Onarım istasyonu şimdi tekrar fabrika ayarlarına geri alındı.

Ayarlanan değerlerin fabrika ayarlarına geri alınması

1. Özel fonksiyon menüsü „2“ açılmalıdır (UP & DOWN tuşlarının ikisi de 4 saniye basılı tutulmalıdır)

2. Menü noktası „FCC“ seçilmelidir.

3. 3 tuşuna basınız ve tuşu basılı tutunuz.

4. Ardından UP ve DOWN tuşlarına aynı anda basınız. Ekranda „FSE“ yazısı görünür. (Factory Setting Enabled).

Onarım istasyonu şimdi tekrar fabrika ayarlarına geri alındı.

Onarım istasyonu WR 3M WR 2
Boyutlar U x G x Y (mm)Boyutlar U x G x Y (Inch)	273 x 235 x 10210.75 x 9.25 x 4.02
Şebeke gerilimi 230 V ~ 50/60 Hz | 240/120 V ~ 50/60 Hz120 V ~ 60 Hz | 100V ~ 50/60 Hz
Güç tüketimi 400 W 300 W
Koruma sınıfı I, gövde antistatik	III, Havya aleti
Sigorta Aşırı akım tetikleyicisi 230 V; 2,0 A120 V; 4,0 A		1,6 A
Sıcaklık (Alete bağlı) °CSıcaklık (Alete bağlı) °F	50 - 450 (550)150 - 850 (999)
Isı hassasiyeti °CIsı hassasiyeti °F	± 9± 17
Isı hassasiyeti Sıcak hava °C ± 30Isı hassasiyeti Sıcak hava °F ± 54
Sıcaklık sabitliği °CSıcaklık sabitliği °F	± 2± 4
Potansiyel dengelemesi Cihazın arka tarafından 3,5 mm'lik círcırlı fiş yuvası üzerinden.(Teslimat durumu tam topraklanmıştır, stereo jak takılmamıştır)
Ekran LCD
USB arabirim Kontrol ünitesinde aygıt	yazılımı güncellemesi,parametreleme ve izleme için bir USB arabirimibulunmaktadır.	-
Pompa (Devre dışı bırakma işletimi(30/30) s)	Maks. vakum 0,7 barMaks. sevk miktarı 18 l/minMaks. sıcak hava 15 l/min
İlave vakum pompası Maks. vakum 0,5 barMaks. sevk miktarı 1,7 l/min		-

Hata mesajları ve hata giderme

Mesaj/Belirti Olası neden Yardım önlemleri
Gösterge „- - -“	☐ Alet tanınmadı☐ Alet arızalı	☐ Cihazdaki alet bağlantısı kontrol edilmelidir☐ Bağlı alet kontrol edilmelidir
Ekran fonksiyonu yok (Ekran kapalı)	☐ Şebeke gerilimi yok	☐ Şebeke şalteri açılmalıdır☐ Şebeke gerilimi kontrol edilmelidir☐ Cihaz sigortası kontrol edilmelidir
Lehim çıkarma aletinde vakum yok	☐ Vakuum nicht angeschlossen☐ Lehim çıkarma memesi tıkalı☐ Pompa arızalı	☐ Vakum hortumunu vakum bağlantısına bağlayın☐ Lehim çıkarma memesinin temizleme aleti ile bakımı yapılmalıdır
Lehim çıkarma aletinde vakum yetersiz	☐ Lehim çıkarma aletindeki filtre kartuşu dolu☐ Ana filtre dolu	☐ Lehim çıkarma aletindeki filtre kartuşunu değiştirin☐ Lehim istasyonundaki ana filtre elemanını değiştirin
Sıcak hava pistonunda hava yok	☐ Hava hortumu bağlanmadı☐ Ana filtre dolu	☐ Hava hortumu bağlanmalı veya kontrol edilmelidir☐ Lehim istasyonundaki ana filtre elemanını değiştirin

Semboller

Dikkat!

Kullanım kılavuzu mutlaka okunmalıdır!

Alette herhangi bir çalışma gerçekleştirmeden önce mutlaka aletin fisini prizden çekin.

ESD uyumlu tasarım ve ESD uyumlu çalışma alanı

Potansiyel dengelemesi

CE işareti

Britanya uyumluluk işareti

Sigorta

Güvenlik transformatörü

Lehimleme

Lehim sökme

Sıcak hava

imha etme

Atık elektrikli ve elektronik eşyalar ayrılarak biriktirilmeli ve bertaraf edilmelidirler. Bertaraf etmeden önce cihazların içindeki lambaları çıkartınız. Yerel makamlara veya satıcınıza geri dönüşüm tesisleri ve atık toplama merkezlerinin yerlerini danışınız. Yerel yönetmeliklere göre perakende satıcılar atık elektrikli ve elektronik eşyaları ücret talep etmeden geri almak zorunda olabilirler. Atık elektrikli ve elektronik eşyalarınızı tekrar kullanarak ve geri dönüşüme vererek ham madde gereksiniminin az tutulmasına katkıda bulununuz. Atık elektrikli ve elektronik eşyalar, çevreye uygun şekilde bertaraf edilmediklerinde çevre ve sağlığınız üzerinde olumsuz etkilere neden olabilen değerli, tekrar kullanılabilir malzemeler içerirler. Bertaraf etmeden önce atık eşyanız içinde mevcut olabilen şahsınızla ilgili bilgileri siliniz.

Kirlenmiş filtreler özel atık olarak işlem görmelidir. Değiştirdiğiniz cihaz parçaları, filtre veya eski cihazları ülkenizdeki yönetmeliklere göre imha ediniz.

Garanti

Saticının garanti talepleri teslimattan sonra bir yıl içinde zaman aşımına uğrar. Bu durum §§ 478, 479 BGB'ye göre satıcının müracaat hakkı için geçerli değildir.

Verdiğimiz garanti, sadece yapı veya dayanıklılık garantisi, „Garanti“ terimi altında tarafımızdan yazılı olarak belirtilmişse geçerlidir.

Garanti, yanlış kullanım sonucu ve yetkisi olmayan kişiler tarafından müdahaleler gerçekleştirilldiği taktirde iptal olur.

Teknik değişiklik yapma hakkı saklıdır!

Lütfen adresinden bilgi alınız www.weller-tools.com.

TR AB uygunluk beyani

Adı geçen ürünlerin, aşağıda yer alan yönergelerdeki gereklilikleri karşıladığı ni beyan ederiz:

Teknik belgelerin oluşturulması için tam yetkiye sahiptir.
