NAUDOJIMO INSTRUKCIJA WR 2000A Weller

LT Originalios instrukcijos vertimas

LT Potencialo išlyginimo jvorė

LT Aktyvus kanalas / Optinė reguliavimo kontrolė

LT Prietaiso paruošimas eksploatuoti

LT Pasirinkite kanalą

BG Изберете канал

LT Kanalo išjungimas / jjungimas

LT Nustatytosios temperatūros parinktis

BG Избор на непроменлива температура

RO Selectarea temperaturii fixe

HR Odabir fiksne temperature

LT Nustatytosios temperatūros nustatymas ir išsaugojimas

LT Pasirinkite kanalą

BG Изберете канал

LT Nustatytosios temperatūros parinktis

BG Избор на непроменлива температура

RO Selectarea temperaturii fixe

HR Odabir fiksne temperature

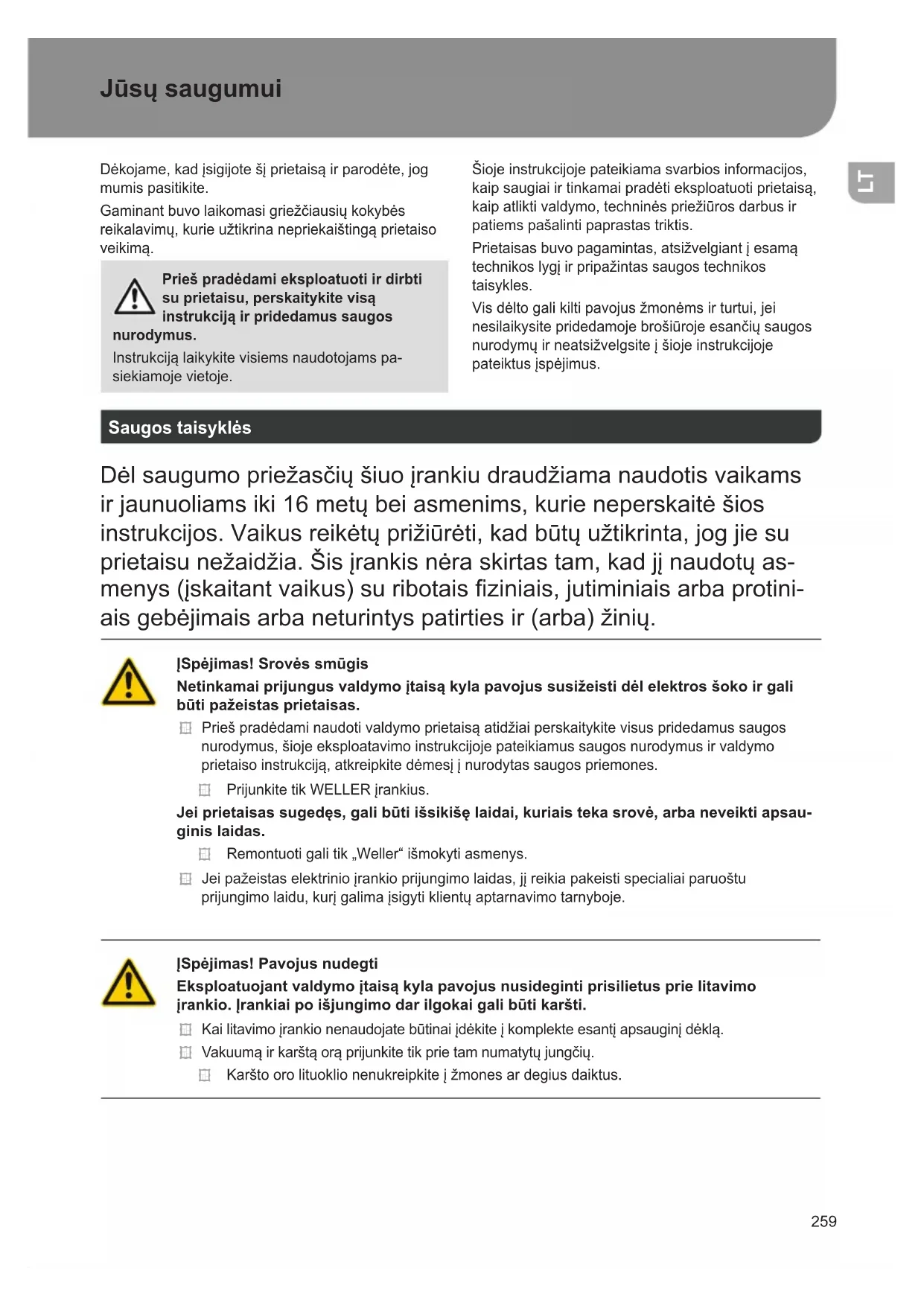

Dėkojame, kad įsigijote šį prietaisą ir parodėte, jog mumis pasitikite.

Gaminant buvo laikomasi griežčiausių kokybės reikalavimų, kurie užtikrina nepriekaištingą prietaiso veikimą.

Prieš pradėdami eksploatuoti ir dirbti su prietaisu, perskaitykite visą instrukciją ir pridedamus saugos nurodymus.

Instrukciją laikykite visiems naudotojams pasiekiamoje vietoje.

Šioje instrukcijoje pateikiama svarbios informacijos, kaip saugiai ir tinkamai pradėti eksploatuoti prietaisą, kaip atlikti valdymo, techninės priežiūros darbus ir patiems pašalinti paprastas triktis.

Prietaisas buvo pagamintas, atsižvelgiant į esamą technikos lygį ir pripažintas saugos technikos taisykles.

Vis dėlto gali kilti pavojus žmonėms ir turtui, jei nesilaikysite pridedamoje brošiūroje esančių saugos nurodymų ir neatsižvelgsite į šioje instrukcijoje pateiktus įspėjimus.

5

Saugos taisyklès

Dėl saugumo priežasčių šiuo įrankiu draudžiama naudotis vaikams ir jaunuoliams iki 16 metų bei asmenims, kurie neperskaitė šios instrukcijos. Vaikus reikėtų prižiūrėti, kad būtų užtikrinta, jog jie su prietaisu nežaidžia. Šis įrankis nėra skirtas tam, kad jį naudotų asmenys (įskaitant vaikus) su ribotais fiziniais, jutiminiais arba protiniais gebėjimais arba neturintys patirties ir (arba) žinių.

|Spėjimas! Srovės smūgis

Netinkamai prijungus valdymo įtaisą kyla pavojus susižeisti dėl elektros šoko ir gali būti pažeistas prietaisas.

Prieš pradėdami naudoti valdymo prietaisą atidžiai perskaitykite visus pridedamus saugos nurodymus, šioje eksploatavimo instrukcijoje pateikiamus saugos nurodymus ir valdymo prietaiso instrukciją, atkreipkite dėmesį į nurodytas saugos priemones.

Prijunkite tik WELLER jrankius.

Jei prietaisas sugedęs, gali būti išsikiše laidai, kuriais teka srovė, arba neveikti apsauginis laidas.

Remontuoti gali tik „Weller“ išmokyti asmenys.

Jei pažeistas elektrinio įrankio prijungimo laidas, jį reikia pakeisti specialiai paruoštu prijungimo laidu, kurį galima įsigyti klientų aptarnavimo tarnyboje.

¡Spėjimas! Pavojus nudegti

Eksploatuojant valdymo įtaisą kyla pavojus nusideginti prisilietus prie litavimo įrankio. Įrankiai po išjungimo dar ilgokai gali būti karšti.

Kai litavimo įrankio nenaudojate būtinai įdėkite į komplekte esantį apsauginį dėklą.

Vakuumą ir karštą orą prijunkite tik prie tam numatytų jungčių.

Karšto oro lituoklio nenukreipkite į žmones ar degius daiktus.

|Spėjimas! Gaisro ir sprogimo pavojus!

Dėl karštų įrankių kyla gaisro pavojus

Kai litavimo įrankio nenaudojate būtinai įdėkite į komplekte esantį apsauginį dėklą.

Karšto oro lituoklio nenukreipkite į žmones ar degius daiktus.
Sprogius ir degius daiktus laikykite atokiai.
Neuždenkite jrankio.

|Spėjimas! Pavojus susižeisti

Transportuojamas prietaisas ar jo dalys gali nukristi.

Naudojimas pagal paskirti

WELLER litavimo įrankių aprūpinimo blokas. Remonto stotį naudokite tik naudojimo instrukcijoje nurodytiems tikslams, t. y. lituoti ir prilituotiems elementams išmontuoti pagal čia nustatytas sąlygas.

Draudžiama siurbti degias dujas ir skysčius.

Įrankį galima naudoti tik su tinkamai įstatytais ir tam skirtais filtro įdėklais. Naudokite pilnus filtro įdėklus.

Įrankį naudokite tik vidaus patalpose. Saugokite nuo drėgmės ir tiesioginių saulės spindulių.

Naudojimui pagal paskirti taip pat priskiriama

šios instrukcijos laikymasis,
visų kitų papildomų dokumentų laikymasis,
šalyje galiojančių nelaimingų atsitikimų darbo vietoje prevencijos taisyklių laikymasis.

Už savavališkus prietaiso pakeitimus gamintojas neprisiima jokios atsakomybės.

Naudotojų grupės

Tam tikrus darbo etapus gali atlikti tik išmokyti specialistai, nes atliekant darbus rizika ir pavjoaus potencialas yra skirtingi.

Darbo etapas Naudotojų grupės
Litavimo parametrų nurodymas Techninį išsilavinimą turintis kvalifikuotas personalas
Elektrinių atsarginių dalių keitimas Kvalifikuoti elektrikai
Techninės priežiūros intervalų nurodymas Už saugą atsakingi specialistai
Valdymas Filtrų keitimas	Samdiniai
Valdymas Filtrų keitimas Elektrinių atsarginių dalių keitimas	Besimokantieji techniniam išsilavinimui gauti, instruk-tuojami ir prižiūrimi išsilavinimą turinčio specialisto

Prietaiso paruošimas eksploatuoti

Dèmesio!

Laikykitės atitinkamų prijungtų prietaisų naudojimo instrukcijų.

Prietaisą eksploatuokite, kaip aprašyta skyriuje „Eksploatavimo pradžia“.

Patikrinkite, ar tinklo įtampa atitinka specifikacijų lentelėje pateiktus duomenis.

Prie kištukinio lizdo prijunkite tik išjungtą prietaisą. Ijungus prietaisą mikroprocesorius atlieka funkciju patikrą, per kurią trumpam jungiami visi segmentai.

Litavimas ir išlitavimas

Litavimo darbus atlikite pagal Jūsų prijungto litavimo įrankio naudojimo instrukciją.

Litavimo antgalių naudojimas

Pirmą kartą įkaitinę parinktą alavuotą litavimo antgalį padenkite lydmetaliu. Taip nuo litavimo antgalio bus pašalintas laikant susidaręs oksido sluoksnis ir nešvarumai.
Per pertraukas tarp litavimų ir padėdami lituoklj patikrinkite, ar ant litavimo antgalio yra pakankamas alavo sluoksnis.
Nenaudokite jokių agresyvių tirpdiklių.
Visada patikrinkite, ar tvirtai jstatėte litavimo antgalį.
Nustatykite kiek galima žemesnę darbinę temperatūrą.
Lituojamai medžiagai parinkite didžiausią galimą litavimo antgalį.
Pagrindinė taisyklė: antgalis turi būti maždaug tokio pat dydžio, kaip litavimo paviršius.

□ Litavimo antgalj padenkite dideliu alavo sluoksniu, kad litavimo antgalis perduotų didelį šilumos kiekį litavimo vietai.
☐ Jei pertraukos tarp litavimų yra labai ilgos, išjunkite litavimo sistemą arba kai nenaudojate jjunkite „Weller“ temperatūros sumažinimo funkciją.
☐ Jei lituoklio ilgai nenaudosite, antgalj padenkite lydmetaliu.
Lydmetalj dékite ant lydymo vietos, o ne ant litavimo antgalio.
Litavimo antgalius keiskite tik jiems skirtu įrankiu.
Litavimo antgalio nespauskite per stipriai.

Pastaba

Valdymo įtaisai buvo nustatyti vidutiniam lituoklio antgalių dydžiui. Keičiant arba naudojant kitas antgalių formas galimi nuokrypiai.

Išjungimas dėl perkrovos

Perkrovos metu galia automatiškai sumažinama tam, kad būtų išvengta tinklo mazgo perkrovos.

5

Potencialo išlyginimo įvorė

Skirtingai jungiant prie 3,5 mm lizdo, galimi 4 variantai:

a Nuolatinisjžeminimas	be kištuko (gamyklinė komplektacija).
b Potencialoišlyginimo įvorė	su kištuku, išlyginamasis laidas prie vidurinio kontakto.
c Be potencialo su kištuku
d Nenuolatinisjžeminimas	su kištuku ir prilituotu varžu. |žeminimas per pasirinktą varžą.

Imonès jrangos atnaujinimas (WR 3M)

Pastaba

Valdymo įtaisas turi Mini USB sąsają. USB sąsajos naudojimui Weller programinė įranga Jums diske, kuriuo galite atlikti savo valdymo įtaiso programinės įrangos atnaujinimą („Mikroprograminės apsaugos atnaujini-mas“).

Iprastinė ir techninė priežiūra

¡Spéjimas!

<Prieš atlikdami bet kokius darbus prietaise ištraukite iš lizdo kištuką.

|Spėjimas!

Naudokite tik originalias WELLER atsargines dalis.

|Spėjimas! Pavojus nudegti

Litavimo įrankio antgalį keiskite tik šaltą
Naudodami tinkamus įrankius, keiskite ir valykite tik karštus siurbimo purkštukus.
Karšto oro purkštukus keiskite tik su tinkamais įrankiais
Alavo surinkimo indą valykite arba keiskite tik šaltą

Nešvarų valdymo skydelį valykite tinkama valymo šluoste.

Filtrų keitimas

Reguliariai tikrinkite vakuumo filtrą, ar neužterštas ir, jei reikia pakeiskite nauju.

¡Spèjimas!

Jei bus dirbama be filtro, vakuuminis siurblys bus sugadintas.

Prieš pradėdami litavimo darbus, patikrinkite, ar jdėtas pagrindinis filtras!

Užterštus filtrus reikia utilizuoti kaip specialias atliekas.

Pakeistas prietaiso dalis, filtrus arba prietaisus utilizuokite pagal šalyje galiojančius potvarkius.

Naudokite tinkamas apsaugines priemones.

Budėjimo režimo temperatūra (STANDBY)

Meniu iškvieta ▶ - 1 -

Suaktyvinus Setback funkcija arba paspaudus ECO mygtuką (WR 2), automatiškai nuleidžiama iki Standby temperatūros. Esama temperatūra rodoma mirksinti. <Ekrane rodoma „STANDBY“.

Setback laikas (SETBACK)

Meniu iškvieta ▶ - 1 -

Jei nenaudojamas litavimo įrankis, praėjus nu- statytam Setback laikui, temperatūra nukrenta iki Standby temperatūros.

Ekrane rodoma „SETBACK“.

Paspaudus mygtukus „UP / DOWN“ (Aukštyn / žemyn) arba ECO (WR 2) parengties būsena išjungiama.

Atsižvelgiant i įrankį, pirštinis jungiklis arba detuvėje esantys jungikliai išaktyvina Standby būseną.

Parinktis	Aprašymas
0 min Išaktyvinta (Gamyklinis nustatymas)
ON Naudojant apsauginį déklą, į jįjdėjus lituoklj, temperatūra iškarto sumažinama iki parengties temperatūros.
1-999 min	Setback laikas nustatoma pagal poreikius

AUT. IŠJ. laikas (automatinio išjungimo laikas)

Meniu iškvieta ▶ - 1 -

Jei nenaudojamas litavimo įrankis, praėjus AUTO-OFF laikui, litavimo įrankis atjungiamas.

Tikroji temperatūra mirksi, ir rodoma likutinė šiluma. Ekrane pasirodo „OFF“. Jei temperatūra nesiekia 50 °C (122 °F), pasirodo mirksintis brūkšnelis.

Parinktis	Aprašymas
0 min lšakty	vinta (Gamyklinis nustatymas)
1-999 min	„AUTO-OFF“ (automatinio išsijungimo) laikas, reguliuojamas individualiai.

Temperatūros-Nuokrypis (Nuokrypis)

Meniu iškvieta ▶ - 1 -

Faktinę lituoklio antgalio temperatūrą galima priderinti įvedant temperatūros nuokrypj ± 40 °C (± 72 °F).

Temperatūros langas (WINDOW)

Meniu iškvieta ▶ - 1 -

Naudojant WINDOW funkcija, nustatytai ir užblokuotai temperatūrai galima nustatyti temperatūros diapazoną nuo ± 1–99 °C (±1–180 °F). Norint naudoti WINDOW funkcija, remonto stotelė turi būti užblokuota.

Temperatūros vienetai (°C/°F)

Meniu iškvieta ▶ - 1 -

Parinktis Aprašymas

°CLaipsniai pagal Celsijų
°F	Laipsniai pagal Farenheitą

Maks. karšto oro naudojimo trukmė (HAP On)

Meniu iškvieta

▶ - 1 -

HAP 200 karšto oro srauto jjungimo laiką galima riboti pakopomis nuo 0 iki 60 sek. Nustatytas laikas visiems 3 kanalams yra vienodas.

Gamyklinis nuostatas yra sek. („OFF“), t. y. oro srautas aktyvinamas tol, kol spaudžiamas karšto oro stūmoklio mygtukas arba pasirenkamai naudo-jamas kojinis jungiklis.

Parinktis	Aprašymas
OFF trukmė	neapibrėžta(Gamyklinis nustatymas)
1-60 s	nustatoma pagal poreikius

Pirminės eigos vakuumas (VAC On)

Meniu iškvieta

▶ - 1 -

Kad siurblys nejsijungtų anksčiau arba kad būtų užtikrintas litavimo vietos išankstinio pašildymo laikas, galima nustatyti ijungimo delsą.

Parink-tis	Aprašymas
0 sec OFF	: pirminės eigos vakuumo funkci-ja išjungta (Gamyklinis nustatymas)
1-9 sec ON	: pirminės eigos vakuumo laikas nustatomas

Tuščios eigos vakuumas (VAC Off)

Meniu iškvieta

▶ - 1 -

Kad neužsikimštų išlitavimo kolba, galima nustatyti tuščiosios eigos vakuumo laiką. (gamyklinis nuostatas 2 s)

Parink-tis	Aprašymas
0 sec OFF	: tuščiosios eigos vakuumo funkcija išjungta (Gamyklinis nustatymas)
1-5 sec ON	: tuščiosios eigos vakuumo laikas nustatomas individualiai

užrakinimo funkcija

Meniu iškvieta

-1-

Jungus blokuotę, dar galima valdyti toliau nurodytus litavimo stotelės mygtukus:

WR 2: ^1,^1·2,^2,ECO,AIR

WR 3M: ^1,^2,^3^1·2·3 , Pick Up, AIR

Visų kitų nustatymų nejmanoma keisti, kol stotelė nebus atrakinta.

Pastaba

Jei pasirinkti būty pateikta tik viena temperatūros vertė, valdymo mygtukus (fiksuotosios temperatūros mygtukai) reikia nustatyti ties vienoda temperatūros verte.

Litavimo stotelės užrakinimas

Nustatytipageidaujamą trijų skaičių blokavimo kodą (tarp 001-999) mygtuku UP / DOWN.

WR 2: Mygtuką 7 spauskite 5 sekundes.

WR 3M: Mygtuką 7 spauskite 5 sekundes.

Kodas išsaugomas.

Litavimo stotelės atrakinimas

1. Perjunkite meniu punktą. Ekrane parodomas „ON“.
2. Trijų skaičių blokavimo kodą nustatyti UP / DOWN mygtukais.
3. WR 2: Paspauskite mygtuką 2 7.
   WR 3M: Paspauskite mygtuka 37.
4. Dabar stotelè atrakinta. Ekrane parodomas pagrindinis meniu.

Pamiršote kodą?

Kreipkitės į mūsų klientų aptarnavimo tarnybą: [e-mail].

Manometro slenkstis (LEVEL)

Meniu iškvieta

▶ -2 -

Su šia funkcija galima apibrėžti išlitavimo įrankio techninės priežiūros intervalą. Vertė čia nustatoma mbar, dėl kurios elektrinis manometras esant užterštai siurbimo sistemai skleidžia įspėjamajį pranešimą (vakuuminio siurblio LED persijungia iš žalios į raudoną). Nustatyta vertė priklauso nuo naudojamų siurbimo purkštukų.

Nustatomas -400 mbar iki -800 mbar

gamyklinis nuostatas -600 mbar

1. Sistema (antgaliai ir filtrai) turi būti laisva.
2. Meniu pasirinkti meniu punktą „Manometro slenkstis“.
3. „Manometro slenkstis“ – su mygtuku UP arba DOWN nustatyti slėgio vertę. LED regulia-vimo kontrolė perjungia iš raudonos į žalią ir atvirkščiai. Su mygtuku UP žemutinį slėgį padidinti nuo 50 iki 80 mbar, suspausti vakuumo žarną ir kontroliuoti, ar kontrolinės lemutės persijungs iš žalios į raudoną.

Stotelės identifikacijos numeris (Remote ID)

Meniu iškvieta

-2-

WR 3M

Kiekvienai stotelei galima priskirti stotelės identifikacijos numerį (Remote ID), kad jas būtų galima vienareikšmiškai identifikuoti per USB sąsają.

Parinktis Aprašymas

0-999 nustatoma pagal poreikius

Kalibravimas (Factory Calibration Check FCC)

Meniu iškvieta

▶ - 2 -

Su FCC funkcija galite patikrinti litavimo stotelės temperatūros tikslumą ir pašalinti galimus nuokrypius. Tuo tikslu lituoklio antgalio temperatūrą reikia išmatuoti išoriniu temperatūros matavimo prietaisu ir litavimo įrankiui priskirtu temperatūros matavimo antgaliu. Prieš kalibravimą reikia jungti atitinkamą kanalą.

1. Išorinio temperatūros matavimo prietaiso jutiklj (0,5 mm) įstumkite į temperatūros matavimo antgalj.
2. Parinkite 2 meniu punkta FCC.
3. a) Paspauskite mygtuką DOWN. -> Parenkamas kalibravimo taškas 100 °C / 210 °F. b) Paspauskite mygtuką UP. -> Parenkamas kalibravimo taškas 450 °C / 840 °F. Litavimo antgalis pradeda kaisti. Reguliavimo kontrolės indikatoriai ima mirksėti, kai temperatūra tampa pastovi.
4. Matavimo prietaiso rodomą temperatūrą palyginkite su ekrano rodmeniu.

5. WR 2: Spauskite mygtuką Γ1·2 (Set), kad patvirtintumėte pakeistą reikšmę. WR 3M: Spauskite mygtuką Γ1·2·3 (Set), kad patvirtintumėte pakeistą reikšmę. Dabar temperatūros nuokrypis atstatytas i 0. Kalibravimas esant 100 °C / 210 °F / 450 °C / 840 °F baigtas.

6. Mygtuku UP arba DOWN remonto stotelėje nustatykite skirtumą tarp išorinio matavimo prietaiso parodytos vertės ir stotelės parodytos vertės.

Didžiausias galimas temperatūros išlyginimas ± 40 °C (± 70 °F).

WR 2: Spauskite mygtuką 2 , kad išeitumėte iš meniu punkto (EXIT).

WR 3M: Spauskite mygtuka 3 kad išeitumėte iš meniu punkto (EXIT).

1. WR 2: Mygtuku 2 išeikite iš 2 meniu.

WR 3M: Mygtuku 2 išeikite iš 3 meniu.

Kalibravimo gamyklinių nuostatų atstatymas

1. Parinkite 2 meniu punkta FCC.
2. WR 2: Nuspauskite mygtuką 2 ir laikykite. WR 3M: Nuspauskite mygtuką 3 ir laikykite.
3. Tada kartu spauskite mygtukus UP ir DOWN. Ekrane pasirodo „FSE“ (angl. „Factory Setting Enabled“).

Litavimo stotelės kalibravimas atstatytas į gamyklinį.

Aktyvinimas / Specialiojo mygtuko išaktyvinimas (SP Button)

Meniu iškvieta

-2-

WR 2

Aktyvinus specialuji mygtuką, greitai galima perjungti 1 meniu. Paskutinį kartą parinkta funkcija išjungiant išsaugoma paspaudus specialuji mygtuką.

Parink-tis	Aprašymas
OFF Išaktyvinta (Gamyklinis nustatymas)
ON Specialusis mygtukas aktyvintas

Aktyvinimas / ECO mygtuko (ECO) išaktyvinimas

Meniu iškvieta

-2-

WR 2

Aktyvinus ECO mygtuką, juo visiems kanalams galima perjungti parengties režimą. Šviečia žalias šviesos diodas ir kanalams nustatoma parengties temperatūra. Naudojant apsauginį dėklą, funkcija atkuriama, kai įrankis išimamas iš dėklo.

Parink-tis	Aprašymas
OFF Išaktyvinta (Gamyklinis nustatymas)
ON ECO	mygtukas aktyvintas

Mygtukų užrakinimas HAP 200 (HAP LOC)

Meniu iškvieta

-2-

WR 3M

Parinkus šią funkciją galima pakeisti gamykloje nustatytą HAP 200 stūmoklių mygtukų veikimą. HAP 200 jungiamas vieną kartą paspaudus mygtuką ir išjungiamas antrą kartą paspaudus mygtuką.

Parink-tis	Aprašymas
OFF Išaktyvinta (Gamyklinis nustatymas)
ON HAP	LOC suaktyvinta

Reguliavimas Meniu iškvieta - 2 -

▶

Nuo funkcijos priklauso litavimo įrankio įkaitimas, kol bus pasiekta nustatyta įrankio temperatūra.

Parinktis Aprašymas

LO lėtas įkaitinimas

HI greitas įkaitinimas

Gamyklinių nustatymų atstata (FSE)

WR 2:Nuspauskite mygtuką ̄ 2̄ ir laikykite.

1Atidarykite specialios funkcijos meniu „1“ (mygtuką UP & DOWN vienu metu spauskite 2 sek.)

1. Nuspauskite mygtuką 2 ir laikykite.

2. Tada kartu spauskite mygtukus UP ir DOWN. Ekrane pasirodo „FSE“. (Factory Setting Enabled).

Litavimo stotelės nuostatai atstatyti į gamyklinius.

Kalibravimo reikšmių atkūrimas į gamyklinius nustatymus

1. Atidarykite specialios funkcijos meniu „2“ (mygtuką UP & DOWN vienu metu spauskite 4 sek.)

2. Pasirinkite meniu punktą „FCC“.

3. Nuspauskite mygtuką ̄ 2̄ ir laikykite.

4. Tada kartu spauskite mygtukus UP ir DOWN. Ekrane pasirodo „FSE“. (Factory Setting Enabled).

Litavimo stotelės nuostatai atstatyti į gamyklinius.

WR 3M: Nuspauskite mygtuką 3 ir laikykite.

1. Atidarykite specialios funkcijos meniu „1“ (mygtuką UP & DOWN vienu metu spauskite 2 sek.)

2. Spauskite mygtuką 3 ir laikykite paspaustą.

3. Tada kartu spauskite mygtukus UP ir DOWN. Ekrane pasirodo „FSE“. (Factory Setting Enabled).

Litavimo stotelės nuostatai atstatyti į gamyklinius.

Kalibravimo reikšmių atkūrimas į gamyklinius nustatymus

1. Atidarykite specialios funkcijos meniu „2“ (mygtuką UP & DOWN vienu metu spauskite 4 sek.)

2. Pasirinkite meniu punktą „FCC“.

3. Spauskite mygtuką 3 ir laikykite paspaustą.

4. Tada kartu spauskite mygtukus UP ir DOWN. Ekrane pasirodo „FSE“. (Factory Setting Enabled).

Litavimo stotelės nuostatai atstatyti į gamyklinius.

Remonto stotis WR 3M WR 2
Matmenys ilgis x plotis x aukštis (mm)	273 x 235 x 102
	10.75 x 9.25 x 4.02
Matmenys ilgis x plotis x aukštis (Inch)
Tinklo įtampa 230 V ~ 50/60 Hz | 240/120 V ~ 50/60 Hz
Imamoji galia 400 W 300 W
Apsaugos klasė I, antistatinis korpusasIII, Litavimo įrankis
Saugiklis Maksimalios srovės išjungiklis 230 V; 2,0 A120 V; 4,0 A		1,6 A
Temperatūros (Priklausymas nuo įrankio) °CTemperatūros (Priklausymas nuo įrankio) °F	50 - 450 (550)150 - 850 (999)
Temperatūros tikslumas °CTemperatūros tikslumas °F	± 9± 17
Temperatūros tikslumas Karštas oras °CTemperatūros tikslumas Karštas oras °F	± 30± 54
Temperatūros stabilumas °CTemperatūros stabilumas °F	± 2± 4
Potencialo išlyginimo įvorė Per 3,5 mm lizdą, esanti galinėje prietaiso sienelėje.(Išsiunčiant įžeminta tiesiogiai, signalo jungtis neprijungta).
Ekranas LCD
USB sąsaja Valdymo įtaisas yra su USB sąsaja įmonėsjrangai atnaujinti, parametrams nustatyti ir priežiūrai atlikti.		-
Siurblys (Kartotinis režimas (30/30)s)	Maks. žemutinis slėgis 0,7 barMaks. tiekiamas kiekis 18 l/minMaks. karštas oras 15 l/min
Papildomas vakuuminis siurblys Maks. žemutinis slėgis 0,5 barMaks. tiekiamas kiekis 1,7 l/min		-

Pranešimai apie gedimus ir jų šalinimas

Pranešimas / požymis Galima priežastis Pagalba
Rodmuo „- - -“	☐ Įrankis neatpažintas☐ Įrankis sugedęs	☐ Patikrinkite įrankio prijungimą prie prietaiso☐ Patikrinkite prijungtą įrankį
Ekranas neveikia (ekranas išjungtas)	☐ Nėra tinklo įtampos	☐ Jjunkite tinklo jungiklj☐ Patikrinkite tinklo įtampą☐ Patikrinkite prietaiso saugiklj
Nėra vakuumo ties išlitavimo įrankiu	☐ Vakuum nicht angeschlossen☐ Užsikimšęs išlitavimo antgalis☐ Siurblio triktis	☐ Vakuumo žarną prijunkite prie vakuumo jungties☐ Išlitavimo antgalį išvalykite valymo įrankiu
Nepakankamas vakuumas išlitavimo įrankyje	☐ Pilna išlitavimo įrankio filtro kasetė☐ Pilnas pagrindinis filtras	☐ Pakeiskite išlitavimo įrankio filtro kasetę☐ Pakeiskite litavimo stotelės pagrindinio filtro įdėklą
Karšto oro stūmokliui netiekia-mas oras.	☐ Neprijungta oro tiekimo žarna.☐ Pilnas pagrindinis filtras	☐ Prijungti arba patikrinti oro žarną☐ Pakeiskite litavimo stotelės pagrindinio filtro įdėklą

Simboliai

Dèmesio!

Perskaitykite naudojimo instrukciją!

Prieš atliekant bet kokius darbus prie prietaiso, reikia ištraukti kištuką iš kištukinio lizdo.

Elektrostatinei iškrovai pritaikytas dizainas ir elektrostatinei iškrovai pritaikyta darbo vieta

Potencialo išlyginimo jvorė

CE ženklas

Britanijos atitikties ženklas

Saugiklis

Saugumo keitiklis

Litavimas

Išlitavimas

Karštas oras

Utilizavimas

Elektros ir elektroninės įrangos atliekos turi būti surenkamos atskirai. Lengvos atliekos turi būti pašalinamos iš įrangos. Patarimų dėl perdirbimo ir surinkimo vietos kreipkitės į vietinę instituciją arba pardavėją. Priklausomai nuo vietos teisės aktų, mažmenininkai gali būti įpareigoti nemokamai priimti atgal seną elektros ir elektronikos įrangą. Jūsu ſ indėlis į pakartotinį elektros ir elektroninės įrangos atliekų naudojimą ir perdirbimą padeda sumažinti žaliavų poreikį. Elektros ir elektroninės įrangos atliekose yra vertingų, perdirbamų medžiagų, kurios gali neigiamai paveikti aplinką ir žmonių sveikatą, jei jos nebus šalinamos aplinką tausojančiu būdu. Ištrinkite personalo duomenis iš įrangos atliekų, jei tokių yra.

Užterštus filtrus reikia utilizuoti kaip specialias atliekas. Pakeistas prietaiso dalis, filtrus arba prietaisus utilizuokite pagal šalyje galiojančius potvarkius.

Garantija

Kliento pretenzijos dėl trūkumu netenka galios praėjus vieneriems metams nuo prietaiso pristatymo. Tai negalioja pirkėjo atsakomosioms pretenzijoms pagal §§ 478, 479 BGB.

Pagal mūsų suteiktą garantiją mes atsakome tik tuo atveju, jei garantija dėl medžiagų ir eksploatacijos mūsų buvo suteikta raštiškai ir naudojant terminą „garantija“.

Garantija nebus suteikta, jei prietaisas bus naudojamas netinkamai ir remonto darbus atliks nekvalifikuoti asmenys.

Gamintojas pasilieka teisę i techninius pakeitimus!

Informacijos rasite

www.weller-tools.com.

Mes patvirtiname, kad aprašyti gaminiai atitinka toliau nurodytu direktyvu nuostatas:

Asmuo, igaliotas sudaryti techninę dokumentaciją.
