KASUTUSJUHEND WR 2000A Weller

EE Algupärase kasutusjuhendi tõlge

EE Potentsiaalide ühtlustuspuks

EE Aktiivne kanal / Optiline regulaatorikontroll

EE Seadme kasutuselevött

EE Filtri vahetamine

LV Filtra nomaina

LT Filtrų keitimas

BG Смяна на филтъра

EE kanali vahetamine

LV Kanāla nomaina

LT Pakeiskite kanala

BG Промяна на канал

EE Kanali välja/ sisselülitamine

EE Püsitemperatuuri valimine

EE kanali vahetamine

LV Kanāla nomaina

LT Pakeiskite kanala

BG Промяна на канал

EE Püsitemperatuuri valimine

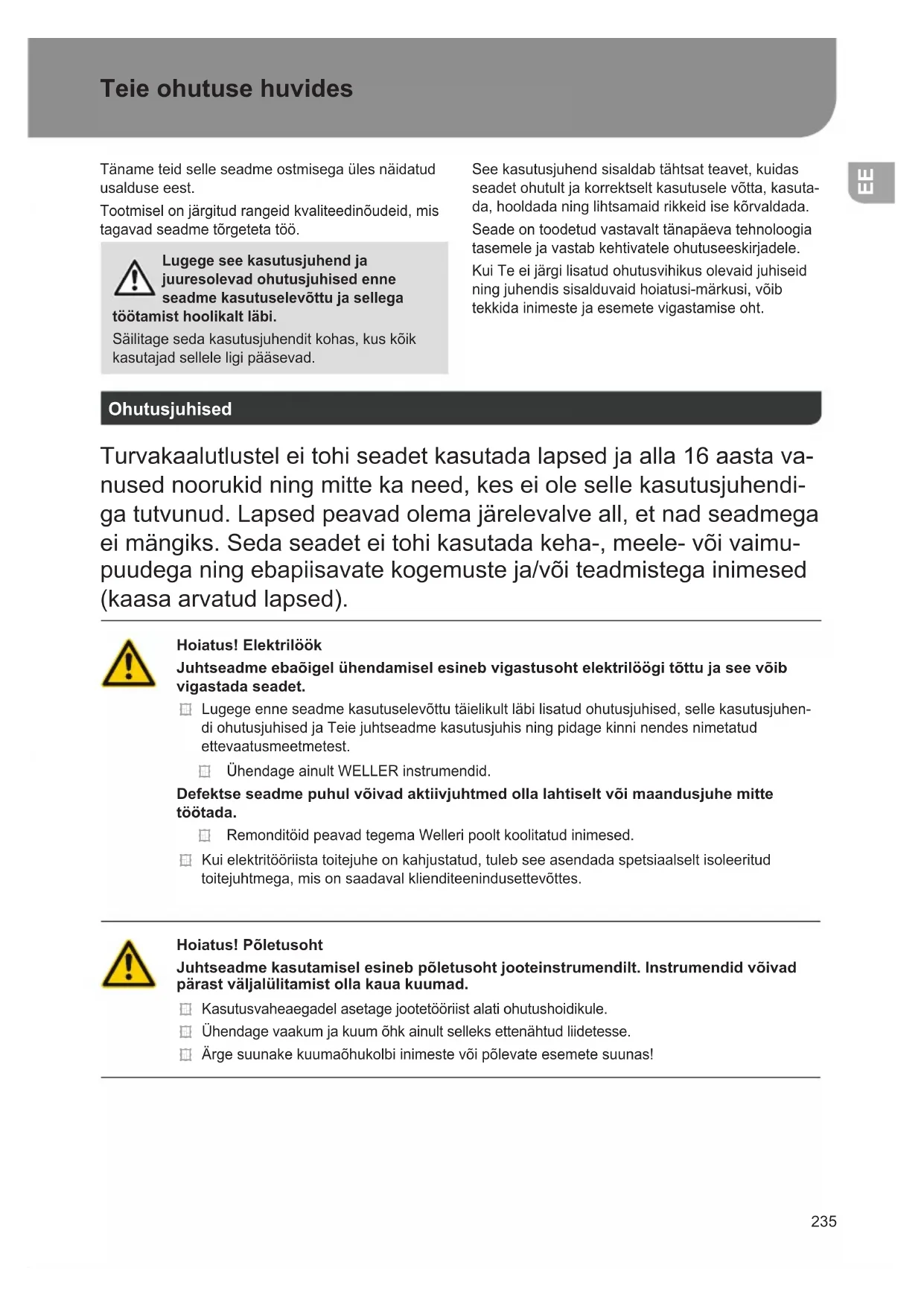

Täname teid selle seadme ostmisega üles näidatud usalduse eest.

Tootmisel on järgitud rangeid kvaliteedinõudeid, mis tagavad seadme tõrgeteta töö.

Lugege see kasutusjuhend ja juuresolevad ohutusjuhised enne seadme kasutuselevõttu ja sellega hist hoolikalt läbi.

Säilitage seda kasutusjuhendit kohas, kus köik kasutajad sellele ligi pääsevad.

See kasutusjuhend sisaldab tähtsat teavet, kuidas seadet ohutult ja korrektselt kasutusele võtta, kasutada, hooldada ning lihtsamaid rikkeid ise kõrvaldada.

Seade on toodetud vastavalt tänapäeva tehnoloogia tasemele ja vastab kehtivatele ohutuseeskirjadele.

Kui Te ei järgi lisatud ohutusvihikus olevaid juhiseid ning juhendis sisalduvaid hoiatusi-märkusi, võib tekkida inimeste ja esemete vigastamise oht.

Ohutusjuhised

Turvakaalutlustel ei tohi seadet kasutada lapsed ja alla 16 aasta vanused noorukid ning mitte ka need, kes ei ole selle kasutusjuhendi-ga tutvunud. Lapsed peavad olema järelevalve all, et nad seadmega ei mängiks. Seda seadet ei tohi kasutada keha-, meele- või vaimu-puudega ning ebapiisavate kogemuste ja/või teadmistega inimesed (kaasa arvatud lapsed).

Hoiatus! Elektrilöök

Juhtseadme ebaõigel ühendamisel esineb vigastusoht elektrilöögi töttu ja see võib vigastada seadet.

Lugege enne seadme kasutuselevõttu täielikult läbi lisatud ohutusjuhised, selle kasutusjuhen-di ohutusjuhised ja Teie juhtseadme kasutusjuhis ning pidage kinni nendes nimetatud ettevaatusmeetmetest.

Ühendage ainult WELLER instrumentid.

Defektse seadme puhul võivad aktiivjuhtmed olla lahtiselt või maandusjuhe mitte töötada.

Remonditöid peavad tegema Welleri poolt koolitatud inimesed.

Kui elektritööriista toitejuhe on kahjustatud, tuleb see asendada spetsiaalselt isoleeritud toitejuhtmega, mis on saadaval klienditeenindusettevöttes.

Hoiatus! Põletusoht

Juhtseadme kasutamisel esineb põletusoht jooteinstrumendilt. Instrumendid võivad pärast väljalülitamist olla kaua kuumad.

Kasutusvaheaegadel asetage jootetööriist alati ohutushoidikule.
Ühendage vaakum ja kuum öhk ainult selleks ettenähtud liidetesse.
Ärge suunake kuumaõhukolbi inimeste või põlevate esemete suunas!

Kasutusvaheaegadel asetage jootetööriist alati ohutushoidikule.
Ärge suunake kuumaõhukolbi inimeste või põlevate esemete suunas!
Hoidke eemale plahvatusohtlikest ja süttivatest esemetest.
Ärge katke seadet kinni.

Hoiatus! Vigastusoht

Transportimisel võivad seade või selle osad maha kukkuda.

Kasutusotstarbele vastav käitamine

WELLER jooteinstrumentide toiteplokk.

Kasutage parandusjaama üksnes kasutusjuhendis nimetatud eesmärgil, see tähendab: jootmiseks ja lahtijootmiseks siin esitatud tingimustel.

Süttivaid gaase ega vedelikke ei tohi filtrida.

Seadet tohib kasutada ainult ettenähtud ja korrektselt paigaldatud filtrikassettidega.

Vahetage täis filtrikassetid.

Kasutage seadet ainult siseruumides. Kaitske seadet niiskuse ja otsese päikesekiirguse eest.

Sihtotstarbelise kasutuse alla kuulub ka:

Te järgite seda juhendit ja
☐ kõiki teisi kaasnevaid dokumente,
☐ peate kinni köigist riiklikest eeskirjadest önnetuste ennetamiseks

Omavoliliste seadme juures tehtud muudatuste eest valmistajatehas endale vastutust ei võta.

Kasutajarühmad

Varieeruva riskitaseme ja ohupotentsiaali töttu võivad mõningaid töid teha vaid koolitatud spetsialistid.

Töösamm Kasutajarühmad
Jooteparameetrite spetsifikatsioon Tehnilise väljaõppega spetsialistid
Elektriliste varuosade paigaldamine Elektrikud
Hooldusvälpade spetsifikatsioon Ohutustehnikud
Käsitsemine Filtri vahetamine	Tavainimesed
Käsitsemine Filtri vahetamine Elektriliste varuosade paigaldamine	Tehnilise koolitusega töötajad koolitatud spetsialisti juhendamisel ja järelevalvel

Seadme kasutuselevõtt

Tähelepanu!

Jälgige ühendatud seadmete vastavaid kasutusjuhendeid.

Võtke seade kasutusele, nagu on kirjeldatud peatükis „Kasutuselevõtt“.

Kontrollige, kas vörgupinge vastab tüübisildil nõutavale.

Ühendage seade pistikupessa ainult väljalülitatud olekus.

Pärast seadme sisselülitamist teeb mikroprotsessor kontrolli, mille ajal lülitatakse köik segmendid lühikeseks ajaks sisse.

Jootmine ja lahtijootmine

Jootmistöödel lähtuge hetkel ühendatud jooteinstrumendi kasutusjuhendist.

Jooteotsikute käsitsemine

Kastke esimesel kuumutamisel valitud tinatatav jooteotsik joodisesse. Tänu sellele kaovad jooteotsikult seadme hoidmisel kogunenud oksiidkihid ja mustus.
Pöörake enne jootekolbi jootevaheajaks ohutusjuhikule asetamist tähelepanu sellele, et jootekolb oleks korralikult tinatatud.
Ärge kasutage liiga tugevatoimelisi jooteräbusteid.
Kontrollige alati jooteotsikute asendi öigsust.
Valige võimalikult madal töötemperatuur.
Valige tööks suurim võimalik jooteotsiku vorm Rusikareegel: umbes sama suur kui pastajoodis.

□ Kuna jooteotsiku ja jootekoha vahel toimub suurepinnaline soojusülekanne, tinatage jooteotsikut korralikult.
Lülitage pikemateks tööpausideks jootesüsteem välja või kasutage Welleri funktsiooni temperatuuri langetamiseks mittekasutamisel.
☐ Enne jootekolbi pikemat mittekasutamist kastke otsik joodisesse.
Viige joodis otse jootekohale, mitte jooteotsikule.
Vahetage jooteotsikud selleks sobiva tööriistaga.
Ärge kasutage jooteotsikul mehaanilist jõudu.

Juhis

Juhtseadmed on häälestatud keskmise suurusega jooteotsikute järgi. Otsikute vahetamisel või teise kujuga otsikute kasutamisel võib esineda hälbeid.

Ülekoormuskaitse

Jaama ülekoormuse vältimiseks väheneb võimsus ülekoormuse korral automaatselt.

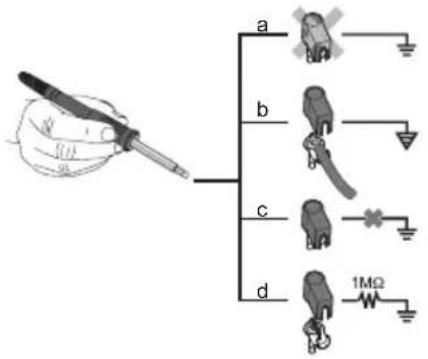

Potentsiaalide ühtlustuspuks

3,5 mm lülituspuksi erineva lülitamisega on võimalikud 4 varianti:

a Püsivalt maandatud Ilma	pistikuta (tarneolek).
b Potentsiaalide ühtlustuspuks	Pistikuga, ühtlustusjuhe keskkontaktis.
c Potentsiaalivaba Pistikuga
d Pehmelt maandatud Pistiku ja külgejoodetud takistiga. Ma-andamine valitud takistiga.

Firmavara ajakohastamine (WR 3M)

Juhis

Juhtseadmel on USB-miniliides. USB-liidese kasutamiseks on tarnekomplektis peal Welleri tarkvara, millega saate teha oma juhtseadmel tarkvarauuenduse („Firmware Updater“).

Hooldamine ja teenindamine

Hoiatus!

<Enne kõiki töid seadme kallal tömmake pistik pistikupesast välja.

Hoiatus!

Kasutage ainult WELLERi originaal-varuosi.

Hoiatus! Põletusoht

☐ Vahetage jooteotsikuid ainult siis, kui need on külmad
Puhastage või vahetage imidüüse ainult sobiva instrumentida ja kui nad on kuumad
Vahetage kuumaõhudüüse ainult sobiva instrumentida
Puhastage või vahetage tinakogumisanumat ainult siis, kui see on külm

Puhastage juhtpaneeli mustumise korral selleks sobiva puhastuslapiga.

Filtri vahetamine

Kontrollige vaakumifiltrit korrapäraselt mustumise suhtes ja vajadusel vahetage.

Hoiatus!

Ilma filtrita töötamine kahjustab vaakumpumpa pöördumatult.

Kontrollige enne jootetööde alustamist, kas peafilter on kohale asetatud!

Mustunud filtreid tuleb käidelda eriprügina. Käidelge vahetatud seadmeosad, filtrid või vanad seadmed jäätmetena vastavalt Teie riigis kehtivatele eeskirjadele.

Kandke sobivat kaitsevarustust.

Ooterežiimi temperatuur (STANDBY)

menüüde avamine

Pärast funktsiooni Setback aktiveerimist või ECO-klahvi (WR 2) rakendamist langeb temperatuur auto-maatselt Standby-väärtusele (ooteoleku väärtus). Tegelikku temperatuuri kuvatakse vilkuvana. <Ekraanil kuvatakse „STANDBY“.

Setback-aeg (SETBACK)

menüüde avamine

Jooteriista mittekasutamisel langeb temperatuur pärast seatud Setback-aja löppemist Standbyväärtusele.

Ekraanil kuvatakse „SETBACK“.

Vajutamine klahvidele „UP / DOWN“ või ECO (WR 2) lõpetab ooteoleku.

Olenevalt tööriistast inaktiveerib Standby-oleku sõrmlüliti või lülitusalus.

Lisa-funktsi-oon	Kirjeldus
0 min Inaktiveeritud (tehaseseade)
ON Turvahoidiku korral langetatakse sin-na jootekolvi asetamisel temperatuurkohe ooteoleku temperatuurile
1-999 min	Setback-aeg individuaalselt seatav

AUTO-OFF aeg (automaatne väljalülitusaeg)

menüüde avamine

Jooteriista mittekasutamisel lülitatakse see AUTO-OFF-aja löppemisel välja.

Tegelik temperatuur kuvatakse vilkuvalt ja see näitab jääksoojust. Ekraanile ilmub „OFF“. Temperatuuril alla 50 °C (122 °F) ilmub ekraanile vilkuv kriips

Lisa-funktsi-oon	Kirjeldus
0 min Inaktiveeritud (tehaseseade)
1-999 min	AUTO-OFF aeg, individuaalseltseatav.

Temperatuuri-Ofset (Ofset)

menüüde avamine

Jooteotsiku reaalset temperatuuri saab temperatuuri-ofseti sisestamisega korrigeerida ± 40 °C (± 72 °F) võrra.

Temperatuuriaken (WINDOW)

menüüde avamine

Lähtudes valitud, lukustatud temperatuurist, saab WINDOW-funktsiooni abil seada temperatuuriva-hemiku ± 1–99 °C (± 1–180 °F). Et saaks kasutada WINDOW-funktsiooni, peab remondijaam olema lukustatud olekus.

Temperatuuriühikud (°C/°F)

menüüde avamine

Lisafunktsi- oon	Kirjeldus
°C Celsius
°F Fahrenheit

Max kuuma õhu juurdevooluaeg (HAP On)

menüüde avamine

▶ - 1 -

HAP 200 kuuma öhuvoolu sisselülitusaega saab piirata 0 kuni 60 sekundini (1 sammu haaval). Valitud aeg on siis köigile kolmele kanalile ühesugune. Tehase seade on sekundit („OFF“), st et öhuvool on sisse lülitatud, kuni kuuma öhu kolvi klahv või valikuline jalglüliti on alla vajutatud.

Lisa-funktsi-oon	Kirjeldus
OFF kestus ei ole määratud(tehaseseade)
1-60 s individuaalselt seatav

Vaakumi eelkäivitus (VAC On)

menüüde avamine

▶ - 1 -

Pumba enneaegse sisselülitumise vältimiseks või jootepunkti eelsoojenemisaja tagamiseks on võimalik seada sisselülituse ajaline viide

Lisa-funktsi-oon	Kirjeldus
0 sec OFF	: vaakumi eelkäivitus on välja lülitatud (tehaseseade)
1-9 sec ON	: vaakumi eelkäivitus, individuaal-selt seatav

Vaakumi järeltöö (VAC Off)

menüüde avamine

▶ - 1 -

Jootekolvi ummistumise vältimiseks on võimalik seada vaakumi järeltöö aeg. (tehaseseaded 2 s)

Lisa-funktsi-oon	Kirjeldus
0 sec OFF	: vaakumi järeltöö on välja lülita-tud (tehaseseade)
1-5 sec ON	: vaakumi järeltöö, individuaalseltseatav

lukustusfunktsioon

menüüde avamine

-1-

Pärast lukustuse sisselülitamist saab jootejaamal rakendada ainult järgmisi klahve:

WR 2: ^1,^1·2,^2,ECO,AIR

WR 3M: ^1,^2,^3^1·2·3 , Pick Up, AIR Köiki teisi valikuid ei saa kuni lukustuse vabastamiseni enam muuta.

Juhis

Kui peaks olema võimalik valida ainult üht temperatuuri väärtust, tuleb juhtklahvid (püsitemperatuuri-klahvid) seada samale temperatuuri väärtusele.

jootejaama vabastamine

Valige menüüpunkt. Ekraanil kuvatakse „OFF“. Vilgub võtme sümbol.

Seadke soovitud kolmekohaline lukustuskood (001 ja 999 vahel) klahviga UP/DOWN.

WR 2: Vajutage klahvi 2 5 sekundit.

WR 3M: Vajutage klahvi 3 5 sekundit.

Kood salvestatakse.

Kuvatakse võtme sümbol.

jootejaama lukustamine

1. Valige menüüpunkt. Ekraanil kuvatakse „ON“.
2. Seadke kolmekohaline lukustuskood klahvidega UP/DOWN.
3. WR 2: Vajutage klahvi 2 .
   WR 3M: Vajutage klahvi 3 .
4. Jaam on nüüd lukustusest lahti. Ekraan liigub põhimenüüsse.

Kas kood on ununenud?

Pöörduge palun meie klienditeeninduse poole: [e-mail]

Selle funktsiooniga saate määrata lahtijooteinstrumendi hooldusvälba. Määratakse väärtus millibaa-rides, mille juures elektriline manomeeter annab määrdunud imisüsteemi korral hoiatuse (vaakumpumba LEDi tuli muutub rohelisest punaseks). Seatav väärtus söltub kasutavatest imidüüsidest.

Reguleeritav -400 mbar kuni -800 mbar tehaseseaded -600 mbar

1. Süsteem (otsakud ja filter) peab vaba olema.
2. Valige menüüs menüükäsk „Manomeetrilävi“.
3. Seadke „manomeetriläve“ rõhuväärtus klahviga UP või DOWN. Häälestuskontrolli LED lülitub punaselt rohelisele ja vastupidi. Suurendage klahviga UP alarõhku 50 kuni 80 millibaari võrra, suruge vaakumvoolik kokku ja kontrollige, kas märgutuli lülitub roheliselt punasele.

Jaama tunnus (Remote ID)

menüüde avamine

▶ -2 -

WR 3M

Igale jaamale saab üheseks tuvastamiseks USB-liidese kaudu määrata tunnuse (Remote ID).

Lisa-funktsi-oon	Kirjeldus
0-999 indiv	duaalselt seatav

Kaliibrimine (Factory Calibration Check FCC)

menüüde avamine

▶ -2 -

FCC-funktsiooni abil saab kontrollida remondijaama temperatuuri täpsust ja korrigeerida selle võimalikke hälbeid. Selleks tuleb mõõta jooteotsiku temperatuuri välise temperatuurimõõteseadmega ja jooteinstrumendile vastava temperatuuri mõõteotsikuga. Enne kaliibrimist tuleb vastav kanal välja valida.

1. Sisestage välise temperatuurimõõteseadme temperatuuriandur (0,5 mm) temperatuuri mõõteotsikusse.

2. Valige menüüs 2 menüüpunkt FCC.

3. a) Vajutage klahvi DOWN. -> Valitakse kaliibri-mispunkt 100 °C / 210 °F.

b) Vajutage klahvi UP. -> Valitakse kaliibrimispunkt 450 °C / 840 °F.

Nüüd kuumutatakse kolviotsa. Regulaatori-kontroll hakkab vilkuma, kui temperatuur on konstantne.

1. Võrrelge mõõteseadme ja ekraani temperatuurinäite.

2. WR 2: Muudetud väärtuse kinnitamiseks vajutage klahvi 1·2 (Set).

WR 3M: Muudetud väärtuse kinnitamiseks vajutage klahvi 1·2 3 (Set).

Temperatuuride vahe on nüüd häälestatud tagasi väärtusele 0. Kaliibrimine 100 °C / 210 °F / 450 °C / 840 °F juures on nüüd löppenud.

1. Seadke remondijaamal klahvidega UP või DOWN välisel mõõteseadmel kuvatud väärtuse ja jaamal kuvatud väärtuse vahe. Temperatuuri maksimaalne võimalik korrigeeri-mine ± 40 °C (± 70 °F).

WR 2: Menüüpunktist väljumiseks vajutage klahvi 2 (EXIT).

WR 3M: Menüüpunktist väljumiseks vajutage klahvi 3 (EXIT).

1. WR 2: Lahkuge menüüst 2 klahviga 2 .

WR 3M: Lahkuge menüüst 2 klahviga 3.

Kalibreeringu tehaseseadete taastamine

1. Valige menüüs 2 menüüpunkt FCC.

2. WR 2: Hoidke klahvi 2 allavajutatuna.

WR 3M: Hoidke klahvi 3 allavajutatuna.

1. Seejärel vajutage samal ajal klahvidele UP ja DOWN. Ekraanile ilmub „FSE“ (Factory Setting Enabled).

Remondijaama tehaseseaded on nüüd taas-tatud.

Aktiveerimine / Eriklahvi inaktiveerimine (SP Button)

Pärast eriklahvi aktiveerimist saab selle abil liikuda kiirelt menüüsse 1. Eriklahviga väljumisel salvestatakse viimati valitud funktsioon.

Lisa-funkt-sioon	Kirjeldus
OFF Inaktiveeritud (tehaseseade)
ON Eriklahv aktiveeritud

Aktiveerimine / ECO-klahvi (ECO) inaktiveerimine

Pärast ECO-klahvi aktiveerimist saab sellega köik kanalid ooterežiimile lülitada. Süttib roheline LED ja kanalid seatakse valitud ooteoleku temperatuurile. Turvahoidiku kasutamisel katkestatakse see funktsioon tööriista hoidikult tõstmisel.

Lisa-funkt-sioon	Kirjeldus
OFF Inaktiveeritud (tehaseseade)
ON ECO-klahv aktiveeritud

Selle funktsiooniga saab muuta kolvi HAP 200 tehases reguleeritud klahviseadet.

HAP 200 lülitatakse esimese klahvile vajutusega sisse ja järgmise klahvile vajutusega välja.

Lisa-funktsi-oon	Kirjeldus
OFF Inaktiveeritud (tehaseseade)
ON HAP LOC on aktiveeritud

Reguleerimisrežiim

See funktsioon määrab jooteinstrumenti soojenemisiseloomu kuni seatud instrumentitemperatuuri saavutamiseni.

Lisa-funktsi-oon	Kirjeldus
LO aeglane ülessoojendamine
HI kiire ülessoojendamine

Tehaseseadete taastamine (FSE)

Valige menüüs 1 punkt FSE.

WR 2:Hoidke klahvi 2 allavajutatuna.

1Erifunktsioonide menüü „1“ avamine (vajutage klahve UP & DOWN samal ajal 2 s vältel)

1. Hoidke klahvi 2 allavajutatuna.

3.Seejärel vajutage samal ajal klahvidele UP ja DOWN. Ekraanile ilmub „FSE“. (Factory Setting Enabled).

Remondijaam on nüüd uuesti tagasi tehaseseades.

Kohandamisväärtuste lähtestamine tehaseseadetele

1. Erifunktsioonide menüü „2“ avamine (vajutage klahve UP & DOWN samal ajal 4 s vältel)

2. Valige menüüpunkt „FCC“.

3. Hoidke klahvi 2 allavajutatuna.

4. Seejärel vajutage samal ajal klahvidele UP ja DOWN. Ekraanile ilmub „FSE“. (Factory Setting Enabled).

Remondijaam on nüüd uuesti tagasi tehaseseades.

WR 3M: Hoidke klahvi 3 allavajutatuna.

1. Erifunktsioonide menüü „1“ avamine (vajutage klahve UP & DOWN samal ajal 2 s vältel)

2. Vajutage klahvi 3 ja hoidke all.

3. Seejärel vajutage samal ajal klahvidele UP ja DOWN. Ekraanile ilmub „FSE“. (Factory Setting Enabled).

Remondijaam on nüüd uuesti tagasi tehaseseades.

Kohandamisväärtuste lähtestamine tehaseseadetele

1. Erifunktsioonide menüü „2“ avamine (vajutage klahve UP & DOWN samal ajal 4 s vältel)

2. Valige menüüpunkt „FCC“.

3. Vajutage klahvi 3 ja hoidke all.

4. Seejärel vajutage samal ajal klahvidele UP ja DOWN. Ekraanile ilmub „FSE“. (Factory Setting Enabled).

Remondijaam on nüüd uuesti tagasi tehaseseades.

Parandusjaam WR 3M WR 2
Mõõtmed P x L x K (mm)	273 x 235 x 102
Mõõtmed P x L x K (Inch)	10.75 x 9.25 x 4.02
Võrgupinge 230 V ~ 50/60 Hz | 240/1	20 V ~ 50/60 Hz
	120 V ~ 60 Hz | 100V ~ 50/60 Hz
Võimsustarve Võimsustarve 400 W 300 W
Kaitseklass I, Antistaatiline korpus	III, Jootetööriist
Kaitse Voolupiirik 230 V; 2,0 A	120 V; 4,0 A	1,6 A
Temperatuuri (Instrumendist sõltuv) °C	50 - 450 (550)
	150 - 850 (999)
Temperatuuri (Instrumendist sõltuv) °F
Temperatuuri täpsus °C	± 9
Temperatuuri täpsus °F	± 17
Temperatuuri täpsus kuum õhk °C ± 30
Temperatuuri täpsus kuum õhk °F ± 54
Temperatuuri stabiilsus °C	± 2
Temperatuuri stabiilsus °F	± 4
Potentsiaalide ühtlustuspuks Üle 3,5 mm lülituspuks seadme tagaküljel.(Tarneseisund: takistita maandus, pulkpistik ei ole ühendatud)
Ekraan LCD
USB-liides	Juhtplokk on varustatud USB-liidesega püsivara värskendamiseks, parameetrimiseks ja seireks.	-
Pump (Vahelduv talitlus (30/30) s) Max	alarõhk 0,7 barMax väljund 18 l/minKuum õhk max 15 l/min
Lisa-vaakumpump	Max alarõhk 0,5 barMax väljund 1,7 l/min	-

Veateated ja vigade kõrvaldamine

Teade/Sümptom Võimalik põhjus Abimeetmed
Näit „- - -“	Instrumenti ei tuvastatudInstrument on rikkis	Kontrollige instrumentidiühendust seadmegaKontrollige ühendatudinstrumenti
Ekraan ei tööta (Ekraan väljas)	Võrgupinge puudub	Lülitage võrgulüliti sisseKontrollige võrgupingetKontrollige seadme kaitset
Lahtijooteinstrumendis ei ole vaakumit	Vakuum nicht angeschlossenLahtijootedüüs on ummistunudPump on rikkis	Ühendage vaakumivoolikvaakumiühendusegaPuhastage lahtijootedüüspuhastusinstrumenti abil
Lahtijooteinstrumendi vaakum ei ole piisav	Lahtijootejaama filterkassetton täisPeafilter on täis	Vahetage lahtijootejaamafilterkassettVahetage jootejaama peafiltrisisu
kuuma õhu kolvis puudub õhk	Öhuvoolik ei ole ühendatudPeafilter on täis	Ühendage õhuvoolik võikontrollige sedaVahetage jootejaama peafiltrisisu

Sümbol

Tähelepanu!

Lugege kasutusjuhendit!

Enne seadmel mis tahes tööde läbiviimist tömmake pistik alati pistikupesast välja.

ESD-nõuetele vastav disain ja ESD-nõuetele vastav töökoht

Potentsiaalide ühtlustuspuks

CE-märgis

Ühendkuningriigi vastavusmärk

Kaitse

Kaitsetrafo

Jootmine

Lahtijootmine

kuum öhk

Jäätmekäitlus

Elektri- ja elektroonikaseadmete jäätmed tuleb koguda eraldi. Valgusallikate jäätmed tuleb seadmetest eemaldada. Küsige oma kohalikust omavalitsusest või jaemüüjalt nõuand-eid ringlussevõtu ja kogumispunkti kohta. Olenevalt kohalikest määrustest võib jaemüüjal lasuda kohustus võtta elektri- ja elektroonikaseadmeid vastu tasuta. Teie panus elektri- ja elektroonikaseadmete jäätmete korduskasutusse ja ringlussevõttu aitab vähendada nõudlust toorainete järele. Elektri- ja elektroonikasead-mete jäätmed sisaldavad väärtuslikke taaskasutatavaid materjale, mis võivad kahjustada keskkonda ja inimeste tervist, kui neid ei kõrvaldata keskkonnasõbralikul viisil. Kustutage kõrvaldatavatest seadmetest isiklikud andmed, kui neid seal on.

Mustunud filtreid tuleb käidelda eriprügina. Käidelge vahetatud seadmeosad, filtrid või vanad seadmed jäätmetena vastavalt Teie riigis kehtivatele eeskirjadele.

Garantii

Ostja pretensioonid puuduste kohta aeguvad ühe aasta jooksul kauba tarnimisest. See ei kehti ostja nõuetele vastavalt §§ 478, 479 BGB.

Meie antud garantii osas vastutame me ainult siis, kui oleme andnud kirjalikus vormis omaduste ja säilivuse garantii ning garantii on antud, kasutades möistet „Garantii“.

Garantii kaotab kehtivuse mittesihtotstarbelise kasutuse korral ja juhul, kui kvalifitseerimata isikud teevad seadme juures muudatusi.

Tootjapoolsed tehnilised muudatused on võimalikud!

Lisainfot leiate veebilehel www.weller-tools.com.

EE ELi vastavusdeklaratsioon

Kinnitame, et nimetatud toode vastab järgmiste direktiivide sätetele:

Volitatud koostama tehnilisi andmeid.
