| Τύπος προϊόντος | Διπολικός ελεγκτής τάσης (δοκιμαστής τάσης) |
| Μάρκα | BENNING |
| Μοντέλο | Duspol Expert |
| Ονομαστική τάση | 12 V έως 1000 V AC/DC |
| Ονομαστική συχνότητα | 0 έως 500 Hz |
| Εσωτερική αντίσταση (κύκλωμα μέτρησης) | 205 kΩ |
| Εσωτερική αντίσταση (κύκλωμα φόρτισης) | 5 kΩ |
| Οθόνη | LED 12/24/50/120/230/400/690/1000 V, πολικότητα (+/-), φάση (κόκκινο), σειρά φάσεων (αριστερά/δεξιά), συνέχεια (κίτρινο) |
| Κύριες λειτουργίες | Μέτρηση τάσης AC/DC, έλεγχος συνέχειας, έλεγχος σειράς φάσεων, έλεγχος φάσης (μονοπολικός), ανίχνευση διακοπής καλωδίου, φωτισμός σημείου μέτρησης, δονητικός κινητήρας (εσωτερικό φορτίο) |
| Κατηγορία υπέρτασης | CAT IV 600 V / CAT III 1000 V |
| Βαθμός προστασίας | IP65 (στεγανό στη σκόνη και σε πίδακες νερού) |
| Τροφοδοσία | 2 μπαταρίες LR03/AAA (1,5 V) |
| Αυτονομία | Δεν προσδιορίζεται; αντικαταστήστε εάν αποτύχει ο αυτοέλεγχος |
| Βάρος | Περίπου 250 g |
| Μήκος καλωδίων | Περίπου 1000 mm |
| Θερμοκρασία λειτουργίας | -15 °C έως +55 °C |
| Σχετική υγρασία | 20 % έως 96 % |
| Μέγιστος κύκλος λειτουργίας | 30 s μέτρησης, 240 s ανάπαυσης (ενσωματωμένη θερμική προστασία) |
| Συντήρηση και καθαρισμός | Καθαρίστε με στεγνό πανί· αφαιρέστε τις μπαταρίες σε περίπτωση παρατεταμένης αποθήκευσης |
| Οδηγίες ασφαλείας | Αγγίζετε μόνο τις μονωμένες λαβές· ελέγχετε τη λειτουργία πριν/μετά από κάθε χρήση· χρησιμοποιείτε μόνο εντός των ονομαστικών περιοχών· μην ανοίγετε τη συσκευή |
Συχνές ερωτήσεις - Duspol Expert BENNING
Ερωτήσεις χρηστών για Duspol Expert BENNING
0 ερώτηση για αυτή τη συσκευή. Απαντήστε σε αυτές που γνωρίζετε ή κάντε τη δική σας.
Κάντε μια νέα ερώτηση σχετικά με αυτή τη συσκευή
Κατεβάστε τις οδηγίες για το μετρητικός εξοπλισμός σε μορφή PDF δωρεάν! Βρείτε το εγχειρίδιό σας Duspol Expert - BENNING και πάρτε ξανά την ηλεκτρονική σας συσκευή στα χέρια σας. Σε αυτή τη σελίδα δημοσιεύονται όλα τα έγγραφα που απαιτούνται για τη χρήση της συσκευής σας. Duspol Expert της μάρκας BENNING.
ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ Duspol Expert BENNING

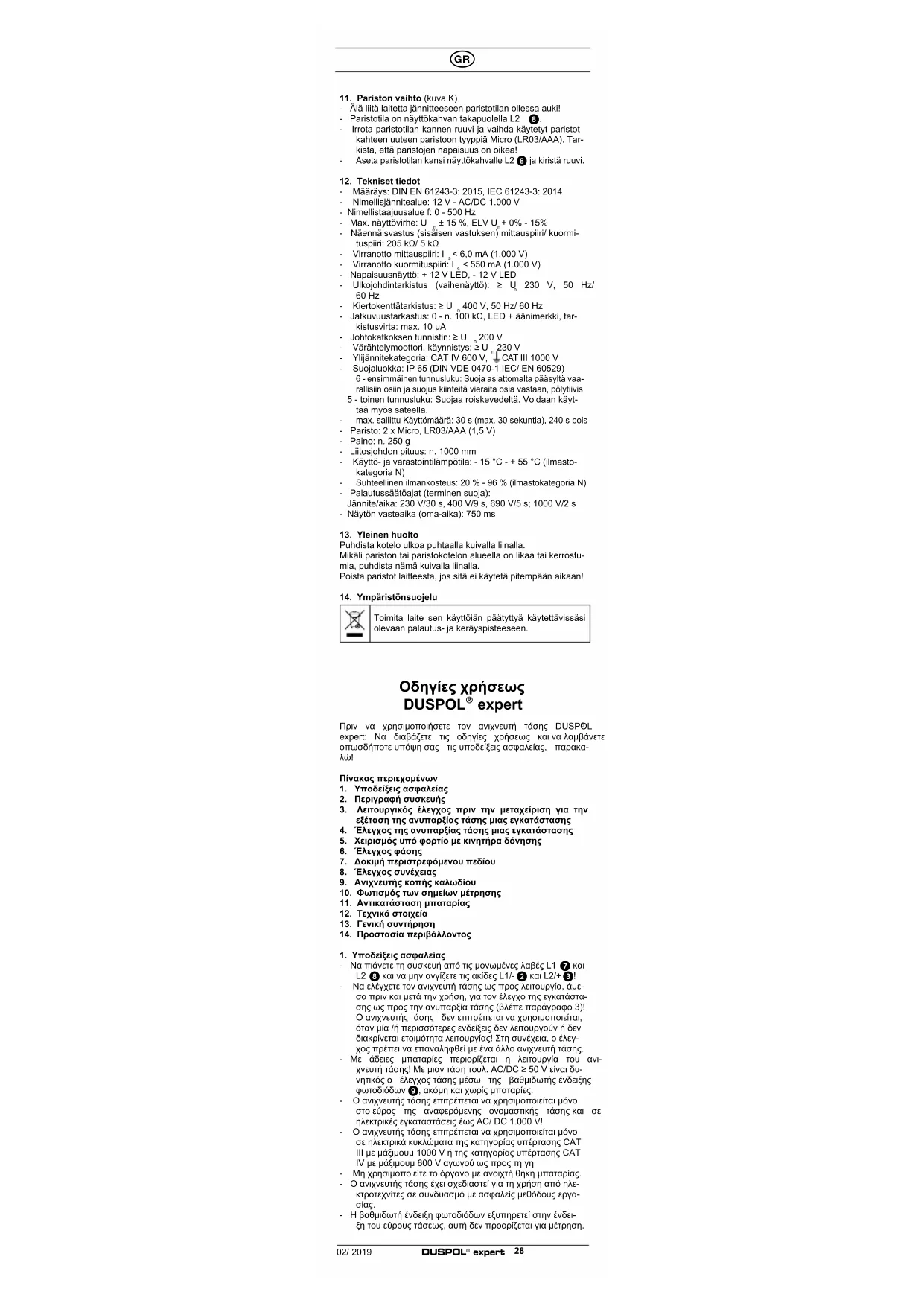

Οδηγίες χρήσεως DUSPOL® expert
Πριν να χρησιμοποιήσετε τον ανιχνευτή τάσης DUSPÓL expert: Να διαβάζετε τις οδηγίες χρήσεως και να λαμβάνετε απιωσδήποτε υπόψη σας τις υποδείξεις ασφαλείας, παρακαλώ!
Πίνακας περιεχομένων
-
Υποδείξεις ασφαλείας
-
Περιγραφή συσκευής
-
Λειτουργικός έλεγχος πριν την μεταχείριση για την εξέταση της ανυπαρξίας τάσης μιας εγκατάστασης
-
Έλεγχος της ανυπαρξίας τάσης μιας εγκατάστασης
-
Χειρισμός υπό φορτίο με κινητήρα δόνησης
-
Έλεγχος φάσης
-
Δοκιμή περιστρεφόμενου πεδίου
-
Έλεγχος συνέχειας
-
Ανιχνευτής κοπής καλωδίου
-
Φωτισμός των σημείων μέτρησης
-
Αντικατάσταση μπαταρίας
-
Τεχνικά στοιχεία
-
Γενική συντήρηση
-
Προστασία περιβάλλοντος
1. Υποδείξεις ασφαλείας
- Να πιάνετε τη συσκευή από τις μονωμένες λαβές L1 ⑦ και L2 ⑧ και να μην αγγίζετε τις ακίδες L1/- ② και L2/+ ③!
- Να ελέγχετε τον ανιχνευτή τάσης ως προς λειτουργία, άμεσα πριν και μετά την χρήση, για τον έλεγχο της εγκατάστασης ως προς την ανυπαρξία τάσης (βλέπε παράγραφο 3)! Ο ανιχνευτής τάσης δεν επιτρέπεται να χρησιμοποιείται, όταν μία τή περισσότερες ενδείζεις δεν λειτουργούν ή δεν διακρίνεται ετοιμότητα λειτουργίας! Στη συνέχεια, ο έλεγχος πρέπει να επιανοληφθεί με ένα άλλο ανιχνευτή τάσης.
- Με άδειες μπαταρίες περιορίζεται η λειτουργία του ανιχνευτή τάσης! Με μιαν τάση τουλ. AC/DC ≥ 50 V είναι δυνητικός ο έλεγχος τάσης μέσω της βαθμιδωτής ένδειξης φωτοδιόδων (9), ακόμη και χωρίς μπαταρίες.
- Ο ανιχνευτής τάσης επιτρέπεται να χρησιμοποιείται μόνο στο εύρος της αναφερόμενης ονομαστικής τάσης και σε ηλεκτρικές εγκαταστάσεις έως AC/ DC 1.000 V!
- Ο ανιχνευτής τάσης επιτρέπεται να χρησιμοποιείται μόνο σε ηλεκτρικά κυκλώματα της κατηγορίας υπέρτασης CAT III με μάξιμουρ 1000 V ή της κατηγορίας υπέρτασης CAT IV με μάξιμουρ 600 V αγωγού ως προς τη γη
- Μη χρησιμοποιείτε το όργανο με ανοιχτή θήκη μπαταρίας.
- Ο ανιχνευτής τάσης έχει σχεδιαστεί για τη χρήση από ηλεκτροτεχνίτες σε συνδυασμό με ασφαλείς μεθάδους εργασίας.
- Η βαθμιδωτή ένδειξη φωτοδιάδων εξυπηρετεί στην ένδειξη του εύρους τάσεως, αυτή δεν προορίζεται για μέτρηση.
- Δημιουργώντας μια τάση lesler για περιοσότερο από 30 δευτερόλεπτα τάσης (μέγιοτη κύκλος)
- Ο ανιχνευτής τάσης δεν επιτρέπεται να αποσυναρμολογεί- ται!
- Ο ανιχνευτής τάσης πρέπει να προφυλάοσεται από ακα- θαρσίες και φθορές της επιφάνειας περιβλήματος.
- Μετά από τη χρήση πρέπει να εφοδιάζονται οι ακίδες του ανιχνευτή τάσης με το εσώκλειστο προστατευτικό ακίδων ①. ως προστασία από φθορές!
- Σημειώστε ότι η σύνθετη αντίσταση (εσωτερική αντίσταση) του ελεγκτή τάσης επηρεάζει την ένδειξη τάσεων θαρύβου (ενσωμάτωση χωρητικά ή επαγωγικά)!
Ανάλογα με την εσωτερική σύνθετη αντίσταση του ελεγκτή τάσης: υπάρχουν για την περίπτωση παρουσίας τάσης θορύβου διάφορες δυνατότητες για την ένδειξη «υπάρχει τάση λειτουργίας» ή « δεν υπάρχει τάση λειτουργίας».
Ελεγκτής τάσης χαμηλής σύνθετης αντίστασης (Σύνθετη αντίσταση < 100 kΩ), η τάση Βορύβου περιορίζεται ή μει νεται:
'Evacs ελεγκτής τάσης ηε σχετικά χομηλή εσωτερική σύνθετη αντίσταση δεν θα εφωφαιζει σε σύγκριση με την πιμή αναφαράς των 100 ΚΩ όλες τις τάσεις Βορώδου με αρχική τιμή άνω του ELV (50 V AC/ 120 V DC). Κατά ιη επαφή με τα προς έλεγχο μέρη, ο ελεγκτής τάσης πιμορεί, μέσω εκκένωσης, να μείωσει προσωρινά την τάση Βορώδου κάτω από το επίπεδο του ELV. 'Οταν δεν εμφανίζεται η ένδείη «υπιάρχει τάση», ουνιστάται η άμεσοη ιοποθέτηση διάταξης πριν από την έναρξη των εργαστών.
Ελεγκτής τάσης υψηλής σύνθετης αντίστασης (Σύνθειη αντίσταση > 100 kΩ): Η τάση θορύβου δεν περιορίζεται δεν μειώνεται:
Σε περίπτωση υπαρέχης τάσης θορύβου. ένας ελεγκτής τάσης με σχετικά υψηλή εσωτερική συνθετη αντίσταση δεν θα εμφανίζει σφαιξ νην ένδείση «δεν υπάρχει τάση λειτουργίας», σε σχέση με την τηψη ανοφοράς των 100 kΩ. Όταν εμφανίζεται σε ένα αντικείμενο, το οποίο θεωρείται αποζευμγένο από την εγκατάσταση. η ένδείση «Υπάρχει τάση», συνιστάται οπωσδήποτε η λήψη πρόσδετων μέτριων (παράδειγμα: Χρησιμοποίηση ενός κατάλληλου ελεγκτή τάσης, ο οποίος είναι σε θέσα νι διακρίνει την τάση λειτουργίας από την τάση θορύβου, οπτική επθεώρηση του σημείου διαχωρισμού στο ηλεκτρικό βίκτυο, κλή) νια υνη ανίχνευση και τον καθοριόμο της κατάσταση «Δεν υπάρχει τάση λειτουργίας» οναντικειμένου που πρόκειται να δοκιμαστεί, έτσι ώστε να βεβαιωθείτε ότι τάση πε εμφανίζει ο ελεγκτής τάσης είναι πράγμαι τάση θορύβου.
Ελεγκτές τάσης που είναι σε θέση να διακρίνουν μέσω εφαρμογής πρόσθετου φορτίου, την τάση λειτουργίας από την τάση θορύβου:
'Ενας ελεγκιτής τάσης με ένδείξη δύο υπών για την εωστερική σύνθετη αντίσταση ήεν περάσει τον έλεγχο έκδοσης κατασκευής για την καταλληλότητα χεριομού τάσεων θορύβου και είναι σε θέση να διακρίνει (εντός των τεχνικών ορίων) την τάση λειτουργίας από την τάση θορύβου και να εμφανίζει ἀμεσα ή ἐμμεσα τον υριστάμενο τύπο της τάση.
Ηλεκτρικά σύμβολα πάνω στο όργανο:
| Σύμβολο | Σημασία |
| Σημαντικά έγγραφα!To σύμβολο αυτό υποδεικνύει ότι ο αδηγός που περιγράφεται στο εγχειρίδιο, για νο αποφειχθούν οι κίνδυνοι | |
| Συσκευή ή εξοπλισμός για την εργασία υπάση | |
| Πιεζοσταπικός διακόπτης | |
| AC Εναλλασσόμενη τάση | |
| DC Συνεχής ιάση | |
| DC/ AC Συνεχής και εναλλασσόμενη τάση | |
| Γη (τάση προς τη γη) | |
| Ενδειξη κατεύθυνσης περιατρεφόμενου πεδιου' η κατεύθυνση περιατρεφόμενου πεδιο εμφανίζεται μόνο στα 50 ή 60 Hz και σγειωμένο δικτυο ηλεκτρισμού | |
| Αυτό το σύμβολο δηλώνει την πόλωση πμπαταριών για την ταποδέτησή τους στους σω-ατούς πόλους |
2. Περιγραφή συσκευής
1 Προστατευτικό ακίδων ανιχνευτή
② Ακίδα L1/-
3 Akido L2/+
④ Φωτισμός φωτοδιόδων των σημείων μέτρησης
5 Αισθητήρας του ανιχνευτή κοπής καλωδίου
6 Πιεζοστατικός διακόπτης
7 Χειρολαβή L1
B Χειρολαβή με ένδειξη L2
9 Βαθμιδωτή ένδειξη φωτοδιόδων
10 +/- Φωτοδίοδοι της ένδειξης πολικότητας
11 κόκκινη φωτοδίοδος ξ για τον έλεγχο φάσης
12 πράσινες φωτοδίοδοι ◀LR▶ της ένδειξης περιοτρεφόμενου πεδίου (αριστερά/δεξιά)
13 κίτρινη φωτοδίοδος Ω για τον έλεγχο συνέχειας (φέγγοντας)/για τον ανιχνευτή κοπής καλωδίου (αναβοσβήνοντας)
3. Λειτουργικός έλεγχος πριν την μεταχείριση για την εξέταση της ανυπαρξίας τάσης μιας εγκατάστασης (εικόνα Α)
- Να ελέγχετε αν λειτουργεί ο ανιχνευτής τάσης πριν και μετά από τη χρήση!
- Ενεργοποίηση του συστήματος αυτοελέγχου:
• βραχυκυκλώστε τις ακίδες L1/- ② και L2/+ ③.
- κρατήστε τον πιεζοστατικό διακόπτης ⑥ στη χειρολα-
βή με ένδείξη L2 ③ για περ. 3 δευτ. πατημένο, για να ξεκινήσετε το υύστημα αυτοελέγχου.
• ο βομβητής αντηχεί. όλες οι φωτοδίοδοι (εκτός της φωτοδιόδου - 12 V δεν + 12 ¥ και ο φωτισμός των οημείων μέτρησης πρέπει να ανταποκρίνονται λειτουργικά.
- Mia antikataśtaśn μπαταρίας ελναι αναγκαία, όταν δεν μπορεί να ενεργοποιείται το σύστημα αυτοελέγχου.
- Δοκιμάστε τον ανιχνευτή τάσης σε γνωστές πηγές τάσης π.χ. μια πρίζα 230 V.
- Μην χρησιμοποιείτε τον ανιχνευτή τάσης, εᾶν δεν λειτουργούν άψαγα η ένδειξη τάσης, η ένδειξη φάσης και ο κινητήρας δόνησης!
4. Έλεγχος της ανυπαρξίας τάσης μιας εγκατάστασης (εικόνα Β/Ζ)
Κατά τον έλεχνο της εγκατάστασης ελέγξε την ανυπαρξία τάσης της εγκατάστασης με έλεχνο της ένδειξης τάσης, τη ένδειξης φόσης (η ένδειξη φόσης λειτουργεί μόνο σε γεικωμένο δίκτυο εναλλασσόμενης τάσης) και του κινητήρα δόνησης (ο κινητήρας δόνησης ενεργοποιείαι με το πάτημα και των δυο κομβίων). Η ανυπαρξία τάσης της εγκατάστασης υφίσταται, εάν όλα τα ιρία κυκλώματα ελέγχου σημαιόδοιούν ανυπαρξία τάσης (‘Ενδειξη τάσης, ένδειξη φόσης και κινητήρας δόνησης).
- Θέστε τις δύο ακίδες L1/+ ② και L2/- ③ στα προς έλεγχο τμήματα της εγκατάσταοης.
- Το μέγεθος της προσκείμενης τάσης γνωτοποιείται μέου της βαθμιδωτής ένδειξης φωτοδιόδων ⑨
- 'Eva фως που αναβοσβήνει επίπεδα δείχνει ότι η τάση του LED στάδιο δεν έχουν κατασκευαστεί (εκτός της φωτοδιόδου 12/24 V).' 'Eva LED φώτα βήμα από το 75 - 85 % της αξίας της κλίμακας.
- Η ενδείξεις εναλλασσόμενης τάσης (ΑС) γίνονται μέσω ανάμματος των φωτοδιόδων + 12 V και των φωτοδιόδων - 12 V.
- Η ενδείξεις συνεχούς τάσης (DC) γίνονται μέσω ανάμματος των φωτοδιόδων + 12 V ή των φωτοδιόδων - 12 V. Μέσω της ένδείξης πολικότητας 10 γνωστοποιείται η προακείμενη στην ακίδα L2/+ 3 πολικότητα + ή -.
- Me σκοπό τη διακριση ανάμεσα σε χαμηλές και υψηλές τάσεις (π.χ. χωρητικά συζευγμένες παραστικές τάσεις) και πιέζοντας και τους δύο πιέζοστατικούς διακόπτες, μπορεί να ενεργοποιηθεί στον ανιχνευτή τάσης ένα εσωτερικό φορτίο (βλέπε παράγραφο 5).
Ενδειξη υπερφόρτισης
Εάν η τάση οις ακίδες L1/- ② και L2/+ ③ είναι υψηλότερη από την επιπρετιήν ανομαστική τάση, Ιότε αναβοοβήνουν όλες οι φωιοδίοδαι της βαθμιδωτής ένδειξη ⑨. Η ένδειξη υπερφόρτισης πραγματοποιείται με τουλ. AC/DC 1.100 V.
5. Χειρισμός υπό φορτίο με κινητήρα δόνησης (εικόνα Β/Β)
Οι δύο χειρολαβές L1 7 και L2 3 είναι εφοδιασμένες με πιεξασταπικούς διακόπτες. 6 Πίεζοντας και τους δύο πιεζοστα- tικούς διακόπτες, ενεργοποιείται μια ελάχιστη εσωτερική αντι- σταση. Σ' αυτή την περίπτωση ενεργαποιείται ένας κινητήρας ταλαντώσεων (κινητήρας με φορτίο εκτός θέσεως ισορροπίας) στη χειρολαβή με ένδείκη L2 8. Από τα 200 V περίπτου τίθεται αυτός αε περιστροφική κίνηση. Με αυξανόμενη τάση αυξάνεται επίσης ο αριθμός στροφών και οι ταλαντώσεως του. Η διφρικεια της δοκιμής με ελάχιστη εσωτερική αντίσταση (δοκιμή φορτίου) εξαρτάται από το γέμεθος της πρας μέτρηση τόσης. Γία να μην υπερθερμανίσται το όργανο, έχει προβλαφτέ μια θερμική προ- στασία (περιορισμός ρεύματος). Κατά τον περιορισμό ρεύμα- τος μεκίνεται ο αριθμός στροφών του κινητήρα ταλαντώσεων και αυξάνεται η εσωτερική αντίσταση.
Η ενεργοποίηση φορίου (πιέζονται και οι δύο πιεζοσταπικε διακόπτες) μπορεί να χρηοιμοποιείται ...
- για την καιαστολή άεργων τάσεων (επαγωγικές και χωρητικές τάσεις)
- για την εκφόρτιοη πυκνωτών
- για την απασφάλιση προστατευτικού διακότηη RCD 10/30 mA.H απασφάλιση του προστατευτικού διακότηη RCD πραγματοποιείται μέσω ελέγχου των φάσεων ως προς την αντιτασική προστασία (γη). (εικόνα Ε)
6. Έλεγχος φάσης (εικόνα D)
- Περιβάλτε ολάκληρη την επιφάνεια των χειρολαβών L1 ⑦ και L2⑧ με την παλάμη σσς, για να εξασφαλίσετε μις χωρητική συζευξη ως προς τη γη.
- Θέστε την ακίδα L2/+ ③ στο προς έλεγχο τμήμο της εγκο-
τάστασης.
Δώστε προσοχή, ώστε κατά τον έλεγχο της μονοπολικής φάσης να μην αγγίζεται και να παραμένει άνευ επαφής η ακίδα L1/- ②. - Όταν ανάβει η κόκκινη φωτοδίοδος (στο πεδίο ένδειξης, τότε υπάρχει μια εναλλαυσόμενη τάση σ' αυτό το τμήμα εγκατάστασης της φάσης.
Υπόδειξη:
Ο έλεγχος της μονοπολικής φάσης είναι δυνητικός σε γειν μένο δίκιου ηλεκτρισμού με τουλ. 230 V, 50/60 Hz (φάση ως προς τη γη). Προστατευτικός ρουχισμός και ηλεκτραμονωτικές συνθήκες οτη θέση εγκαιάστασης μπορούν να επηρεάζουν τη λειτουργία.
Προσοχή!
Το εάν υπάρχει τάση ή όχι, εξακριβώνεται μόνο με μια δοκιμή και των δύο πόλων.
7. Έλεγχος περιστρεφόμενου πεδίου (εικόνα F/G)
- Περιβάλτε ολάκληρη την επιφάνεια των δύο χειρολαβίων L1 ⑦ και L2 ⑧ με την παλάμη σας, για να εξασφαλίσετε μια χωρητική σύζευξη ως προς τη γη.
- Θέστε τις ακίδες L1/- ② και L2/+ ③ σε δύο φάσεις και ελέγξτε αν είναι η τάση φάσεως π.χ. 400 V.
-
Μία δεξιόστροφη διαδοχή (φάση L1 πριν από τη φάση L2) είναι δεδομένη, όταν ανάβει η πράσινη φωταδίαδος ▶ της ένδειξης περιστρεφόμενου πεδίου 12
-
Mia αριστερόστροφη διαδοχή (φάοη L2 πριν από τη φάοη L1) είναι δεδομένη, ότιαν ανάβει η πράσινη φωτοδίοδος ◀ της ένδειξης περιστρεφόμενου πεδίου 12
- Η δοκιμή περιστρεφόμενου πεδίου προϋποθέτει πάντα έναν αντιέλεγχο με ανταλλαγή των ακίδων L1/-② και L2/+③. κατά τον οποίο θα πρέπει να μεταβάλλεται η περιστροφική διαδοχή.
Υπόδειξη:
Η δοκιμή περιστρεφόμενου πεδίου είναι δυνητική σε γειωμένο τιφρασικό δικτυο ηλεκτρισμού με τουλ. 400 V - 900 V, 50:60 Hz (φάση ως προς τη φάση). Προστατευτικός ρουχισμός και ηλεκτρομονωτικές συνθήκες στη θέση εγκατάστασης μπορούν να επηρεάζουν τη λειτουργία.
8. Έλεγχος συνέχειας (εικόνα Η)
- Ο έλεγχος συνέχειας πρέπει να διενεργείται σε τμήματα εγκατάστασης άνευ τάσεως κι αν χρειαστεί, να εκφορτίζονται και οι πυκνωτές.
- Θέστε τις δύο ακίδες L1/- ② και L2/+ ③ στα προς έλεγχο τμήματο της εγκατάστασης.
- Κατά τη δίοδο (R < 100 kΩ) αντηχεί ένας ήχος και ανάβει η κίτρινη φωτοδίοδος Ω ⑬ για δίοδο.
- Ο έλεγχος μπορεί επίσης να χρησιμοτοιηθεί για τον προοδιοριομό της ορθής και ανάστροφης φοράς δομικών στοιχείων ημιαγωγών.
- Υπάρχει οτο ομείο ελέγχου μια τάση, τότε αλλάζει σ ανι- χνευής τάσης οτη λειπουργία ελέγχου τάσης αυτόματα και δείχνει αυτήν.
9. Ανιχνευτής κοπής καλωδίου (εικόνα 1)
- Ο ανιχνευτής κοπής καλωδίου εντοπίζει κοπές καλωδίων σε μη εγκλεισμένους και ευρισκόμενους υπό τάση αγωγούς άνευ επαφής.
- Περιβάλτε ολάκληρη την επιφάνεια της χειρολαβής L2 με την παλάμη σας και οδηγήστε τον ανιχνευτή 5 μέσω ενός αγωγού υπό τάση (π.χ. μπομπίνα καλωδίου ή αλυσίδα φωτιστικών) από το σημείο τροφοδοσίας (φάση) προς την άλλη άκρη του καλωδίου.
- Όσο δεν διακόπτεται η γραμμή, αναβοσβήνει η κίτρινη φωτοδίοδας Ω 13 για τη δίοδο.
- Τα αποκομμένο σημείο του καλωδίου εντοπίζεται μόλις αβήσει η κίτρινη φωτοδίοδος Ω ⑬.
Υπόδειξη:
Ο ανιχνευτής θραύσης καλωδίου μπορεί να γειωμένη πρίζα από 230 V, 50/60 Hz (φάση προς γη) χρησιμοποιούνται Μονωτικά προστατευτική ενδυμασία και καταστάσεις της οδού μπορούν να επηρεάσουν τη λειπουργία.
10. Φωτισμός των σημείων μέτρησης (εικόνα J)
- Ο φωτισμός των σημείων μέτρησης ④ μπορεί να ενεργοποιείται με ανοιχτές ακίδες, πιέζοντας (1 δευτ.) τον πιεζοστατικό διακόπτη ⑧ στη χειρολαβή με ένδειξη L2 ⑧.
- Η απενεργοποιείται αυτόματα μετά από 10 δευτερόλεπτα
11. Αντικατάσταση μπαταρίας (εικόνα Κ)
- Να μη θέτετε το όργανο υπό τάση με ανοιχτή θήκη μπατα- ριών!
- Η Θήκη για τις μπαταρίες βρίσκεται στο πίσω μέρος της χειρολαβής με ένδειξη L2 ⑧.
- Εξεβιδώστε τις βίδες ατα κάλιμμα της θήκης μπαταριών και αντικαταστήστε τις καταναλωμένες μπαταρίες με δύο νέες μπαταρίες τύπου Micro (LR03/AAA). Εφιατούμε την προσοχή σας στη σωστή πολική διάταξη των νέων μπαταριών!
- Τοποθετήστε το κάλυμμα μπαταριών στη χειρολαβή με ένδειξη L2 ⑧ και σφίξτε τις βίδες.
12. Τεχνικά οτοιχεία
- Пробиографн: DIN EN 61243-3: 2015. IEC 61243-3: 2014
- Εύρος ονομαστικής τάσης: 12 V έως AC/DC 1.000 V
- Φάσμα ονομαστικής συχνότητας f: 0 έως 500 Hz
- Μεγ. λάθος ένδειξης: U ± 15 %, ELV U + 0 % - 15 %
- Σύνθετη αντίσταση (εσωτερική αντίσταση) κύκλωμα μετρήσεων/ κύκλωμα φορτίου: 205 kΩ/ 5 kΩ
- Απαίτηση σε ηλεκτρικό ρεύμα Κύκλωμα μετρήσεων: I. < 6,0 mA (1.000 V)
- Απαιτηση σε ηλεκτρικό ρεύμα Κύκλωμα φορτίου: I, < 550 mA (1.000 V)
- Ένδειξη πολικότητας: + 12 V LED, - 12 V LED
- Δοκιμή εξωτερικού σγωγού (Ένδειξη φάσης): ≥ U „ 230 V, 50 Hz/ 60 Hz
- Δοκιμή περιατρεφόμενου πεδίου: ≥ U, 400 V, 50 Hz/ 60 Hz
- Έλεγχος συνέχειας: 0 έως 100 kΩ Περίπου, φωτοδίοδος + βαμβητής, συμβατικό ρεύμα: μεγ. 10 μΑ
- Ανιχνευτής κοπής καλωδίου: ≥ U „ 200 V
- Κινητήρας τολοντώσεων, εκκίνηση: ≥ U, 230 V
- Κατηγορία υπέρτασης: CAT IV 600 V, ↓CAT III 1000 V
- Είδος προστασίας: IP 65 (DIN VDE 0470-1 IEC/EN 60529)
6 - πρώτος κωδικός αναγνώρισης: προστασία έναντι πρόσβασης σε επικίνδυνα τμήματα και προστασία έναντι στερεών ξένων σωμάτων, στεγανότητα σκόνης
5 - δεύτερος κωδικός αναγνώριοης: προστασία έναντι πίδακα νερού. Μπορεί να χρησιμοποιείται και στη βροχή.
- max. επιτρεπόμενη Κύκλος: 30 s (έως 30 δευτερόλεπτα), 240 s off
- Μπαταρία: 2 x Micro, LR03/AAA (1,5 V)
- Βάρος: 250 γρ. Περίπου
- Μήκος καλωδίου σύνδεσης: 1000 χιλ. περίπου
- Διακύμανση θερμοκρασίας λειτουργίας και αποθήκευσης: - 15 °C έως + 55 °C (κατηγορία κλίματος Ν)
- Σχετική υγρασία ατμόσφαιρας: 20 % έως 96 % (κατηγορία κλίματος Ν)
- Χρόνος περιαρισμού ρεύματος (Θερμική πραστασία): τάση/ χρόνος: 230 V/30 s, 400 V/9 s, 690 V/5 s, 1000 V/2 s.
- Χρόνος απόκρισης της ένδειξης (ενδεδειγμένος χρόνος): 750 ms
13. Γενική συντήρηση
Καθαρίζετε το περίβλημα μόνο με ένα καθαρό, στεγνά πανί.
Σε περίπτωση που υπάρχουν ακαθαρσίες ή εναποθέσεις στο
τμήμα μπαταριών ή το περίβλημα μπαταριών, καθαρίστε επίσης κι αυτές με ένα στεγνό πανί.
Σε περίπτωση μακρόχρονης αποθήκευσης αφαιρέστε τις μπα- ταρίες από το όργανο!
14. Προστασία περιβάλλοντος

Παρακαλώ παραδώστε τη συσκευή μετά το τέλος του κύκλου ζωής της στα ευρισκόμενα στη διάθεσή σας συστήματα συλλογής και επιστροφής.
