Duspol Expert - Strumenti di misura BENNING - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo Duspol Expert BENNING in formato PDF.
| Tipo di prodotto | Controllore di tensione bipolare (tester di tensione) |
| Marca | BENNING |
| Modello | Duspol Expert |
| Tensione nominale | 12 V a 1000 V AC/DC |
| Frequenza nominale | 0 a 500 Hz |
| Impedenza interna (circuito di misura) | 205 kΩ |
| Impedenza interna (circuito di carico) | 5 kΩ |
| Display | LED 12/24/50/120/230/400/690/1000 V, polarità (+/-), fase (rosso), ordine delle fasi (sinistra/destra), continuità (giallo) |
| Funzioni principali | Misura di tensione AC/DC, test di continuità, test di ordine delle fasi, controllo di fase (unipolare), rilevamento di rottura cavo, illuminazione del punto di misura, motore a vibrazione (carico interno) |
| Categoria di sovratensione | CAT IV 600 V / CAT III 1000 V |
| Grado di protezione | IP65 (a tenuta di polvere e getti d'acqua) |
| Alimentazione | 2 batterie LR03/AAA (1,5 V) |
| Autonomia | Non specificata; sostituire se l'autotest fallisce |
| Peso | Circa 250 g |
| Lunghezza dei cavi | Circa 1000 mm |
| Temperatura di servizio | -15 °C a +55 °C |
| Umidità relativa | 20 % a 96 % |
| Ciclo di utilizzo max | 30 s di misura, 240 s di riposo (protezione termica integrata) |
| Manutenzione e pulizia | Pulire con un panno asciutto; rimuovere le batterie in caso di stoccaggio prolungato |
| Istruzioni di sicurezza | Toccare solo le impugnature isolate; verificare il funzionamento prima/dopo ogni utilizzo; utilizzare solo nei range nominali; non aprire l'apparecchio |
Domande frequenti - Duspol Expert BENNING
Domande degli utenti su Duspol Expert BENNING
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Strumenti di misura in formato PDF gratuitamente! Trova il tuo manuale Duspol Expert - BENNING e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. Duspol Expert del marchio BENNING.
MANUALE UTENTE Duspol Expert BENNING
Istruzioni per l'uso
Naudojimosi instrukcija
Bruksanvisning
Gebruiksaanwijzing
Istruzioni per l'uso
Bruksanvisning
Istruzioni per l'uso DUSPOL® expert
Prima di utilizzare l'indicatore di tensione DUSPOL ^3 expert, si prega di leggere attentamente le istruzioni per l'uso e di osservare assolutamente le indicazioni di sicurezza!
Indice
- Indicazioni di sicurezza
- Descrizione dell'apparecchio
- Prova di funzionamento prima dell'uso per verificare l'assenza di tensione di un impianto
- Verifica dell'assenza di tensione di un impianto
-
Connessione addizionale di carica con motore a vibrazione
-
Controllo della fase
-
Controllo del campo rotante
-
Controllo della continuità
-
Rivelatore di rottura cavi
-
Illuminazione dei punti di misurazione
-
Sostituzione delle batterie
-
Dati tecnici
-
Manutenzione generale
-
Protezione dell'ambiente
1. Indicazioni di sicurezza:
- In occasione dell'esecuzione dell'uso afferrare l'apparecchio tenendolo esclusivamente per le impugnature isolate
L1 ⑦ e L2 ⑧ e non toccare mai le punte di controllo L1/- ② o L2/+ ③!
- Immediatamento prima o dopo l'uso, per verificare so l'impianto è privo di tensione, controllare il buon funzionamento del controllore di tensione! (vedi capitolo 3). L'indicatore di tensione non può essere utilizzato quando uno o più indicatori non funzionano oppure quando non è possibile constatare la perfetta funzionalità dell'apparecchio! Il controllo deve poi essere ripetuto con un altro controllore di tensione.
- Quando le batterie sono scariche l'indicatore di tensione può funzionare solo limitatamente! A partire da una tensione di AC/DC ≥ 50 V il controllo della tensione è possibile anche senza batterie per mezzo dell'indicatore LED con livelli.
- Questo indicatore di tensione può essere impiegato esclusivamente nel settore di tensione nominale indicato e per impianti elettrici fino a AC/DC 1.000 V!
- Questo indicatore di tensione può essere utilizzato esclusivamente in circuiti elettrici della categoria di sovratensione CAT III con al massimo 1000 V oppure in circuiti elettrici della categoria di sovratensione CAT IV con al massimo 600 V – conduttore verso terra.
- Non mettere in funzione l'apparecchio quando lo scomparto delle batterie è aperto.
- Questo indicatore di tensione è stato progettato per essere impiegato da parte di elettricisti specializzati, nell'ambito di procedure di lavoro che garantiscono la sicurezza.
- L'indicatore LED con livelli serve ad indicare il settore di tensione e non è utilizzabile per scopi di misurazione.
- Creazione di un tester di tensione per più di 30 secondi di tensione (duty cycle massimo)
- L'indicatore di tensione non può essere disassemblato!
- L'indicatore di tensione deve essere protetto dalle impurità
e dai danneggiamenti alla superficie del suo involucro. - A scopo protezione dagli infortuni, dopo l'impiego dell'indicatore di tensione, sulle punte di controllo deve essere applicata l'apposita protezione ① compresa nella fornitura!
- Si prega di tener presente che l'impedenza (resistenza interna) del voltmetro influenza il valore visualizzato sul display a causa di tensioni di disturbo (accorpiamento capacitivo o induttivo)!
In presenza di tensioni di disturbo, a seconda dell'impedenza intema del voltmetro, può indicare "Tensione di esercizio presente" o "Tensione di esercizio non presente".
Voltmetro bassa resistenza (Impedenza < 100 kΩ), la tensione di disturbo viene soppressa o ridotta:
Un voltmetro con impedenza intema relativamente bassa rispetto al valore di riferimento di 100 kΩ, non visualizza tutte le tensioni di disturbo con un valore originario al di sopra di ELV (50 V CA/ 120 V CC). A contatto con le parti da testare il voltmetro può ridurre le tensioni di disturbo scaricando fino a un livello inferiore di ELV: dopo aver staccato il voltmetro viene di nuovo rilevata la tensione di disturbo del valore originale.
Se non viene visualizzata la scritta "tensione presente", si consiglia di inserire il dispositivo di messa a terra prima di iniziare il lavoro.
Voltmetro alta resistenza (Impedenza > 100 kΩ): La tensione di disturbo non viene soppressa né ridotta:
Un voltmetro con impedenza interna relativamente alta rispetto al valore di riferimento di 100 kΩ, chiaramente no visualizza, in caso di tensione di disturbo, la scritta "Tensione di esercizio non presente". Se il display mostra "tensione presente" riferendosi ad un componente separato dal sistema, si consiglia vivamente, con ulteriori provvedimenti (esempio: Usare un voltmetro adatto in grado di distinguere tra tensione di esercizio e tensione di disturbo, controllare visivamente i punti di sconnessione nella rote elettrica; ecc.) di verificaro lo stato "tensione di esercizio non presente" della parte da testare, in modo che la tensione visualizzata dal voltmetro sia una tensione di disturbo.
Voltmetro in grado di distinguere fra la tensione applicata al carico e la tensione di disturbo:
Il voltmetro con indicazione di due valori dell'impedenza interna ha superato la prova per il trattamento di tensioni di disturbo ed è in grado (entro i limiti tecnici) di distinguere tra tensione di esercizio e tensione di disturbo e di visualizzare direttamente o indirettamente il tipo di tensione esistente.

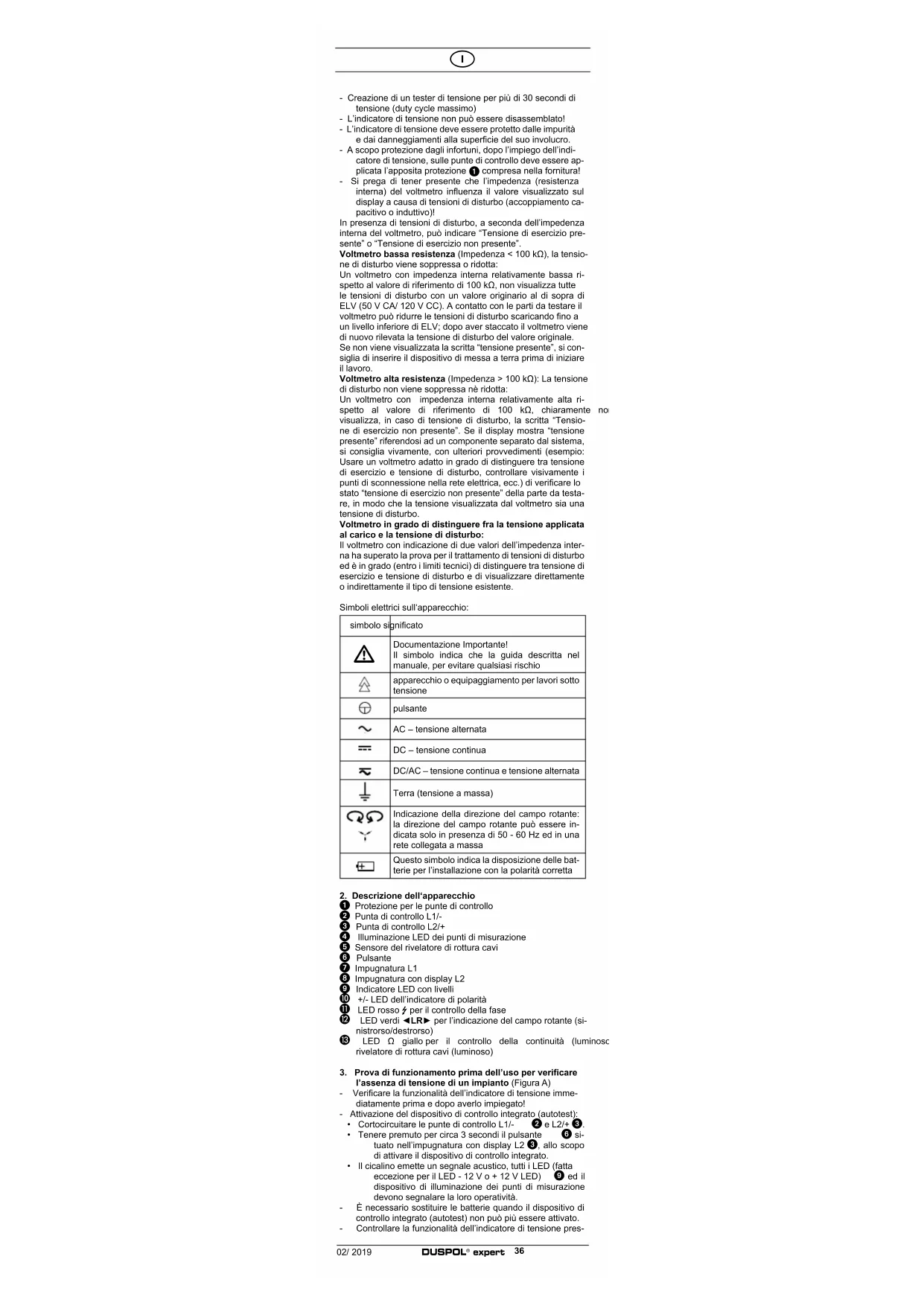

Simboli elettrici sull'apparecchio:
| simbolo significato | |
| Documentazione importante!Il simbolo indica che la guida descritta nel manuale, per evitare qualsiasi rischio | |
| apparecchio o equipaggiamento per lavori sotto tensione | |
| pulsanto | |
| ~ | AC – tensione alternata |
| == | DC – tensione continua |
| ≈ | DC/AC – tensione continua e tensione alternata |
| Terra (tensione a massa) | |
| Indicazione della direzione del campo rotante:la direzione del campo rotante può essere indicata solo in presenza di 50 - 60 Hz ed in una rete collegata a massa | |
| Questo simbolo indica la disposizione delle batterie per l'installazione con la polarità corretta | |
2. Descrizione dell'apparecchio
1 Protezione per le punte di controllo
② Punta di controllo L1/-
3 Punta di controllo L2/+
4 Illuminazione LED dei punti di misurazione
⑤ Sensore del rivelatore di rottura cavi
6 Pulsante
7 Impugnatura L1
8 Impugnatura con display L2
9 Indicatore LED con livelli
10 +/- LED dell'indicatore di polarità
⑪ LED rosso ♦ per il controllo della fase
⑫ LED verdi ◀LR▶ per l'indicazione del campo rotante (sinistrorso/destrorso)
13 LED Ω giallo per il controllo della continuità (luminoso rivelatore di rottura cavi (luminoso)
3. Prova di funzionamento prima dell'uso per verificare l'assenza di tensione di un impianto (Figura A)
- Verificare la funzionalità dell'indicatore di tensione immediatamente prima e dopo averlo impiegato!
- Attivazione del dispositivo di controllo integrato (autotest);
- Cortocircuitare le punte di controllo L1/- ② e L2/+ ③.
- Tenere premuto per circa 3 secondi il pulsante ⑤ situato nell'impugnatura con display L2 ③, allo scopo di attivare il dispositivo di controllo integrato.
- Il cicalino emette un segnale acustico, tutti i LED (fatta eccezione per il LED - 12 V o + 12 V LED) ⑨ ed il dispositivo di illuminazione dei punti di misurazione devono segnalare la loro operatività.
- È necessario sostituire le batterie quando il dispositivo di controllo integrato (autotest) non può più essere attivato.
- Controllare la funzionalità dell'indicatore di tensione pres-
so sorgenti di tensione conosciute, per esempio una presa di corrente da 230 V.
- Non usare il controllore di tensione se l'indicatore di tensione, l'indicatore di fase e il motore a vibrazione non funzionano correttamente!
4. Verifica dell'assenza di tensione di un impianto (Figura B/C)
In occasione del controllo dell'impianto, controllare l'assenza di tensione dell'impianto controllando l'indicatore di tensione, l'indicatore di fase (l'indicatore di fase funziona solo nella rote a corrente alternata a terra) e il motore a vibrazione (il motore di vibrazione si attiva premendo entrambi i pulsanti). L'impianto è privo di tensione solo quando tutti e tre i circuiti di prova indicano assenza di tensione (indicatore di tensione, indicatore di fase e motore a vibrazione).
- Collegare entrambe le punte di controllo L1/+ ② e L2/- ③ alle parti dell'impianto che devono essere controllate
- L'entità della tensione esistente viene indicata per mezzo dell'indicatore LED con livelli 9.
- A livello di luce lampeggiante indica che la tensione di fase LED non è stata lavorata (fatta eccezione per il LED 12/24 V) Un passo luci LED 75 - 85% del valore di fondo scala.
- Le tensioni alternate (AC) vengono visualizzate per mezzo dell'illuminazione contemporanea del LED + 12 V e del LED - 12 V.
- Le tensioni continue (DC) vengono visualizzate per mezzo dell'illuminazione del LED + 12 V oppure del LED - 12 V. Per mezzo dell'indicatore di polarità 10 viene indicata la polarità + oppure - esistente presso la punta di controllo L2/+ 3.
- Allo scopo di distinguere fra tensioni ricche e povere di energia (per esempio tensioni di disturbo provocate da accoppiamenti capacitivi), premendo contemporaneamente i due pulsanti. è possibile connettere un carico interno nell'indicatore di tensione (vedi punto 5)
Indicazione di sovraccarico
Quando la tensione presso le punte di controllo L1/- ② e L2/+ ③ è maggiore rispetto alla tensione nominale ammissibile, tutti i LED del display a livelli ⑨ lampeggiano. L'indicazione di sovraccarico avviene a partire da AC/DC 1.100 V.
5. Connessione addizionale di carica con motore a vibrazione (Figura B/C)
Entrambe le impugnature L1 7 e L2 8 sono equipaggiate con pulsanti 6. Premendo entrambi i pulsanti viene commutata una resistenza interna ridotta. In quest'occasione, per mezzo dell'impugnatura con display L2 9, viene applicata tensione su di un motore vibrante (vibrodina). A partire da una tensione di circa 200 V questo motore inizia a ruotare. Quando la tensione aumenta, aumentano anche il regime e le vibrazioni del motore. La durata del controllo con resistenza interna ridotta (controllo del carico) dipende dall'entità della tensione da misurare. Affinché l'apparecchio non si surriscaldi in misura maggiore rispetto ai valori consentiti, è stata progettata una protezione temmica (regolazione di ritorno). Grazie a questa regolazione di ritorno il regime del motore vibrante si riduce o la resistenza interna aumenta.
La connessione di carico (entrambi i pulsanti sono premuti) può essere utilizzata per:
- eliminare le tensioni reattive (tensioni induttive e capacitive)
- scaricare condensatori
- azionare interuttori di sicurezza per correnti di guasto da 10/30 mA. L'azionamento dell'interruttore di sicurezza per correnti di guasto avviene per mezzo del controllo della fase verso PE (massa). (figura E)
6. Controllo della fase (Figura D)
- Afferrare le impugnature L1 ⑦ e L2 ⑧ in corrispondenza della loro superficie complessiva allo scopo di garantire un accoppiamento capacitivo verso massa.
- Applicare la punta di controllo L2/+ ③ alla parte dell'impianto da controllare.
In quest'occasione assicurarsi assolutamente che nel corso del controllo unipolare della fase la punta di controllo L1/- 2 non venga toccata e che essa rimanga quindi priva di contatto. - Quando il LED rosso ✦ sul display si illumina, significa che in questa parte dell'impianto è presente la fase di una tensione alternata.
Indicazione
Il controllo unipolare della fase è possibile in una rete collegata a massa a partire da 230 V, 50/60 Hz (fase verso terra). Gli indumenti protettivi ed i dispositivi di isolamento installati nel luogo in cui avviene il controllo possono pregiudicare questa funzione.
Attenzionel
Un'eventuale assenza di tensione può essere constatata esclusivamente per mezzo di un controllo bipolare.
7. Controllo del campo rotante (Figura F/G)
- Afferrare le impugnature L1 ⑦ e L2 ⑧ in corrispondenza della loro superficie complessiva allo scopo di garantire un accoppiamento capacitivo verso massa.
- Applicare le punte di controllo L1/- ② e L2/+ ③ presso due fasi e verificare se esiste una tensione di fase, per esempio di 400 V.
- Una sequenza di rotazione destorsa (fase L1 prima di fase L2) esiste quando il LED verde ▶ dell'indicatore del campo rotante ⑫ si illumina.
- Una sequenza di direzione sinistrorsa (fase L2 prima di fase L1) esiste quando il LED verde ◀ dell'indicatore del campo rotante ⑫ si illumina.
- Il controllo del campo rotante necessita sempre di una controprova con punte di controllo scambiate L1/- ② e L2/+ ③, in occasione della quale il campo rotante deve invertirsi.
Indicazione:
Il controllo del campo rotante è possibile in una rete trifase collegata a massa a partire da 400 V - 900 V, 50/60 Hz (fase verso fase). Gli indumenti protettivi ed i dispositivi di isolamento installati nel luogo in cui avviene il controllo possono pregiudicare questa funzione.
8. Controllo della continuità (Figura H)
- Il controllo della continuità deve essere eseguito presso parti dell'impianto da cui è stata eliminata la tensione, eventualmente i condensatori devono essere scaricati
- Applicare entrambo le punte di controllo L1/- ② e L2/+ ③ alla parte dell'impianto da controllare.
- In presenza di continuità (R < 100 kΩ) viene emesso un segnale acustico ed il LED Ω giallo 13 per il controllo della continuità si illumina.
- Questo controllo può anche essere utile per determinare la direzione di passaggio e di sbarramento di elementi semiconduttori.
- Se presso il punto di controllo esiste una tensione, l'indicatore di tensione passa automaticamente al modo operativo di controllo della tensione ed indica la tensione misurata.
9. Rivelatore di rottura cavi (Figura I)
- Il rivelatore di rottura cavi localizza senza contatto le rotture di cavi di linee esposle e soltoposle a tensione.
- Afferrare l'impugnatura con display L2 3 in corrispondenza della sua superficie complessiva e condurre il rivelatore 5 su di una linea sotto tensione (per esempio un tamburo per cavi o una catena di luci), dalla direzione del punto di alimentazione (fase) all'altra estremità della linea.
- Fino a quando la linea non è interrotta il LED Ω giallo per la continuità resta acceso.
- Il punto di rottura del cavo è localizzato non appena il LED Ω giallo 13 si spegne.
Indicazione
Il rilevatore di rottura del cavo di messa a tema può da 230 V, 50/60 Hz (fase a terra) sono utilizzati. Abbigliamento protettivo isolante e condizioni del sito possono influenzare la funzione.
10. Illuminazione dei punti di misurazione (Figura J)
- L'illuminazione dei punti di misurazione 4 può essere attivata quando le punte di controllo sono aperte, premendo (per circa 1 secondo) il pulsante 6 nell'impugnatura con display L2 8.
- Il spegne automaticamenle dopo 10 secondi
11. Sostituzione delle batterie (Figura K)
- Non allacciare l'apparecchio alla tensione quando lo scomparto delle batterie è aperto!
- Lo scomparto delle batterie si trova sul lato posteriore dell'impugnatura con display L2 8.
- Svitare le viti del coperchio dello scomparto delle batterie e sostituire le batterie usate per mezzo di due batterie nuove del tipo Micro (LR03/AAA). Assicurarsi di installare le nuove batterie con la polarità corretta!
- Ricollocare il coperchio dello scomparto delle batterie sull'impugnatura con display L2 \$ ed avvitare lo viti.
12. Dati tecnici
- Prescrizioni: DIN EN 61243-3: 2015. IEC 61243-3: 2014
- Settore di tensione nominale: 12 V fino a AC/DC 1.000 V
- Settore di frequenza nominale f: 0 - 500 Hz
- Errore d'indicazione massimo: U_n ± 15% , ELV U_n +0% -15% - Impedenza (resistenza interna), circuito di misurazione/circuito di carico: 205 kΩ/5 kΩ
- Circuito di misurazione corrente assorbita: I_s < 6.0 mA (1.000 V)
- Circulo di carico polenza assorbita: I _s < 550 mA (1.000 V)
- Indicazione della polarità: + 12 V LED, - 12 V LED
- Controllo della indicatore di fase: ≥ U_230 V. 50 Hz/60 Hz
- Controllo del campo rotante: ≥ U, 400 V, 50 Hz/60 Hz
- Controllo della continuità: 0 - ca. 100 kΩ, LED + cicalino, corrente di controllo: max. 10 μA
- Rivelatore di rottura cavi: ≥ U 200 V
- Avviamento del motore vibrante: ≥ U _ 230 V
- Categoria di sovratensione: CAT IV600 V, ⊥ CAT III 1000 V
- Tipo di protezione: IP 65 (DIN VDE 0470-1 IEC/EN 60529)
6 – prima cifra indicativa: protezione contro l'acccosso a parti pericolose e protezione contro corpi estranei solidi, impermeabile alla polvere.
5 - seconda cifra indicativa: protetto dai getti d'acqua. Utilizzabile anche in caso di precipitazioni. - max. Duty ammissibile ciclo: 30 s (max. 30 secondi), 240 s off
- Batterie: 2 x Micro, LR03/AAA (1,5 V)
- Peso: ca. 250 g
- Lunghezza delle linee di collegamento: ca. 1000 mm
- Settore della temperatura di esercizio e di immagazzina- mento: da - 15 °C a + 55 °C (categoria climatica N)
- Umidità relativa dell'aria: dal 20 % al 96 % (categoria climatica)
- Tempi della regolazione di ritorno (protezione termica): tensione/tempo: 230 V/30 s, 400 V/9 s, 690 V/5 s, 1000 V/2 s.
- Tempo di risposta del display (tempo proprio): 750 ms
13. Manutenzione generale
Pulire l'involucro all'esterno per pezzo di un panno pulito ed asciutto.
Se presso le batterie o presso lo scomparto delle batterie si trovano impurità o depositi, ripuliro anche queste aree por mezzo di un panno asciutto. In caso di immagazzinamento prolungato rimuovere le batterie dall'apparecchio!
14. Protezione dell'ambiente
Alla fine del periodo di durata utile dell'apparecchio si prega di portarlo presso i centri di restiluzione e raccolta esistenti.
