Тип на продукта	Двуполюсен контролер на напрежение (тестер за напрежение)
Марка	BENNING
Модел	Duspol Expert
Номинално напрежение	12 V до 1000 V AC/DC
Номинална честота	0 до 500 Hz
Вътрешен импеданс (измервателна верига)	205 kΩ
Вътрешен импеданс (натоварваща верига)	5 kΩ
Дисплей	LED 12/24/50/120/230/400/690/1000 V, полярност (+/-), фаза (червено), фазова последователност (ляво/дясно), непрекъснатост (жълто)
Основни функции	Измерване на AC/DC напрежение, тест за непрекъснатост, тест за фазова последователност, фазов контрол (еднополюсен), откриване на прекъсване на кабел, осветление на точката на измерване, вибрационен мотор (вътрешно натоварване)
Категория на пренапрежение	CAT IV 600 V / CAT III 1000 V
Степен на защита	IP65 (прахоустойчив и устойчив на водни струи)
Захранване	2 батерии LR03/AAA (1,5 V)
Автономност	Не е посочена; сменете, ако самопроверката не успее
Тегло	Около 250 g
Дължина на кабелите	Около 1000 mm
Работна температура	-15 °C до +55 °C
Относителна влажност	20 % до 96 %
Макс. работен цикъл	30 s измерване, 240 s почивка (вградена термична защита)
Поддръжка и почистване	Почиствайте със суха кърпа; извадете батериите при продължително съхранение
Инструкции за безопасност	Докосвайте само изолираните дръжки; проверявайте функционирането преди/след всяка употреба; използвайте само в номиналните диапазони; не отваряйте уреда

Често задавани въпроси - Duspol Expert BENNING

Как да проверите липсата на напрежение с Duspol Expert?

За да проверите липсата на напрежение, свържете тестовите накрайници към проводниците, които ще тествате. Липсата на напрежение е гарантирана само ако и трите тестови вериги (LED дисплей, индикация за фаза и вибрационен мотор) сигнализират липса на напрежение. Натиснете двата бутона, за да активирате вибрационния мотор (вътрешно натоварване), за да премахнете паразитните напрежения.

Какво да направите, ако самопроверката не се активира?

Самопроверката се активира чрез късо съединяване на тестовите накрайници и задържане на бутона на дръжката L2 натиснат за около 3 секунди. Ако самопроверката не може да се активира, това показва, че батериите са изтощени: сменете двете батерии LR03/AAA.

Как да тествате непрекъснатост с този уред?

Изключете захранването на инсталацията и разредете кондензаторите. Свържете тестовите накрайници към компонентите. Ако съпротивлението е по-малко от около 100 kΩ, се чува звуков сигнал и жълтият LED Ω светва. Уредът автоматично преминава в режим на напрежение, ако се открие напрежение.

Как да използвате функцията за откриване на фаза?

За да откриете външен проводник (фаза), хванете здраво изолираните дръжки (капацитивна връзка) и свържете тестовия накрайник L2/+ към проводника. Ако червеният LED ⚡ светне, проводникът е под променливо напрежение (≥ 230 V, 50/60 Hz). Внимание: този тест не замества двуполюсна проверка за липса на напрежение.

Как да извършите тест за фазова последователност?

Хванете двете дръжки и свържете тестовите накрайници към два външни проводника (фази). Ако зеленият LED ▶ светне, последователността е по часовник (L1 преди L2); ако зеленият LED ◀ светне, последователността е обратна на часовника. Направете обратна проверка, като размените накрайниците: последователността трябва да се промени.

Какво да направите при пренапрежение (всички LED мигат)?

Ако всички LED на нивото на дисплея мигат, това означава, че приложеното напрежение надвишава допустимото номинално напрежение (1000 V AC/DC). Претоварване се индикира от около 1100 V. Незабавно изключете уреда и не го използвайте извън неговите спецификации.

Как да използвате детектора за прекъсване на кабел?

Поставете ръката си около дръжката L2 и плъзнете детектора (сензор от страната на дръжката) по протежение на кабел под напрежение (230 V / 50 Hz). Докато кабелът е непрекъснат, жълтият LED Ω мига. Когато изгасне, сте локализирали прекъсването.

Как да смените батериите на Duspol Expert?

Отделението за батерии се намира отзад на дръжката L2. Развийте винта, свалете капака, сменете изтощените батерии с две батерии LR03/AAA, като спазвате посочената полярност. Затворете капака и завийте обратно.

Какво е значението на символите върху уреда?

Символите включват: внимание към важни документи, работа под напрежение, бутон, AC (променлив), DC (постоянен), DC/AC, земя, индикация за фазова последователност (50/60 Hz). Вижте ръководството за пълен списък.

Какво е значението на степента на защита IP65?

IP65 означава, че уредът е напълно защитен от прах (6) и от водни струи (5). Следователно може да се използва под дъжд, но не трябва да се потапя.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ Duspol Expert BENNING

Инструкция за експлоатация

Инструкция за експлоатация

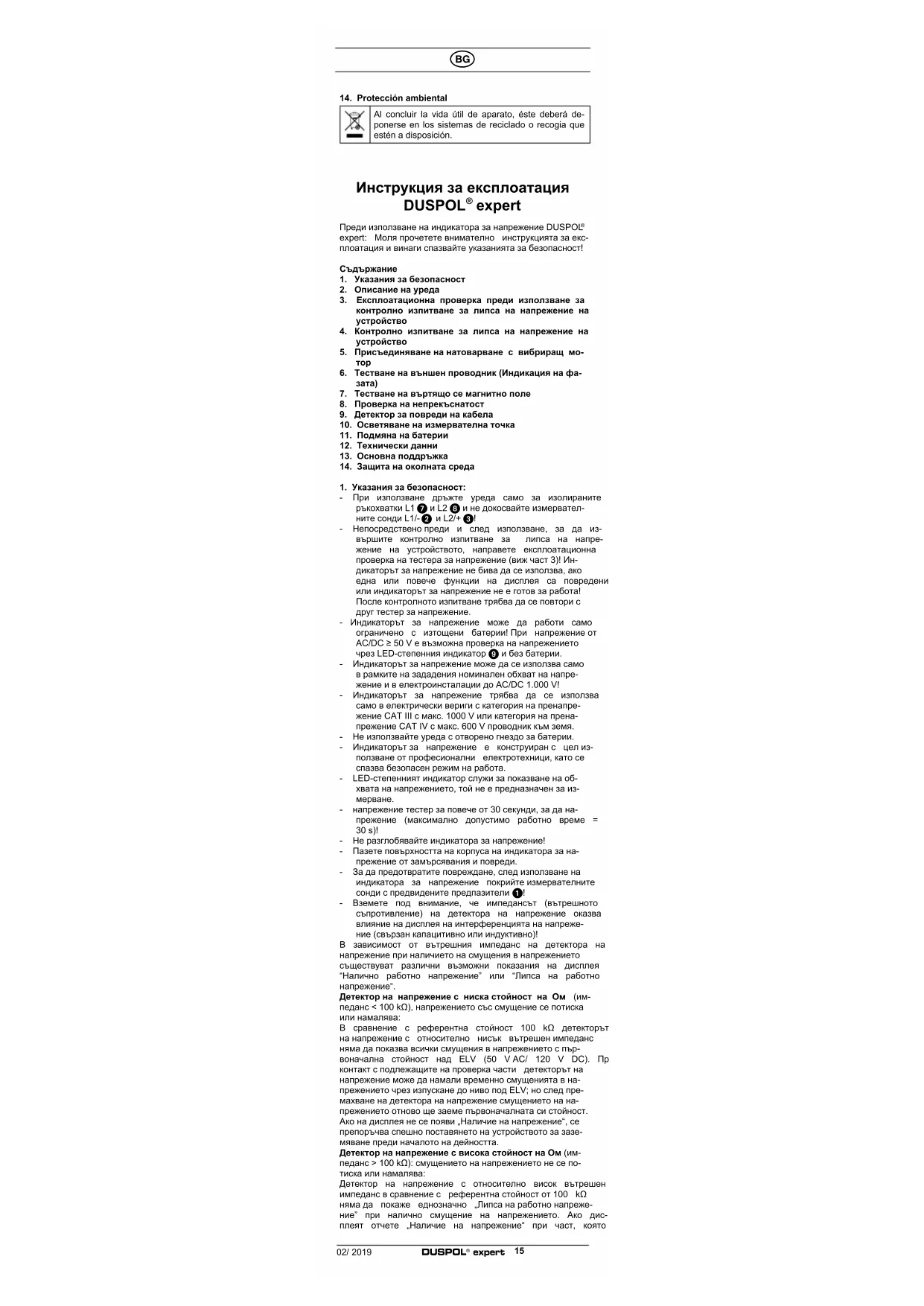

Инструкция за експлоатация DUSPOL® expert

Преди използвано на индикатора за напрежение DUSPOL ^1 expert: Моля прочетете внимателно инструкцията за експлоатация и винаги спазвайте указанията за безопасност!

Съдържание

1. Указания за безопасност
2. Описание на уреда
3. Експлоатационна проверка преди използване за контролно изпитване за липса на напрежение на устройство
4. Контролно изпитване за липса на напрежение на устройство
5. Присъединяване на натоварване с вибриращ мотор
6. Тестване на външен проводник (Индикация на фазата)
7. Тестване на въртящо се магнитно поле
8. Проверка на непрекъснатост
9. Детектор за повреди на кабела
10. Осветяване на измервателна точка
11. Подмяна на батерии
12. Технически данни
13. Основна поддръжка
14. Защита на околната среда

- При използване дръжте уреда само за изолираните ръкохватки L1⑦ и L2⑧ и не докосвайте измервателните сонди L1/-② и L2/+③!

- Непосредствено преди и след използване, за да извършите контролно изпитване за липса на напрежение на устройството, направете експлоатационна проверка на тестера за напрежение (вик част 3)! Индикаторът за напрежение не бива да се използва, ако една или повече функции на дисплея са повредени или индикаторът за напрежение не е готов за работа! После контролното изпитване трябва да се повтори с друг тестер за напрежение.

- Индикаторът за напрежение може да работи само ограничено с изтощени батерии! При напрежение от AC/DC ≥ 50 V е възможна проверка на напрежението чрез LED-степенния индикатор ⑨ и без батерии.

- Индикаторът за напрежение може да се използва само в рамките на зададения номинален обхват на напрежение и в електроинсталации до АС/ДС 1.000 V!

- Индикаторът за напрежение трябва да се използва само в слектрически вориги с категория на пренапрежение CAT III с макс. 1000 V или категория на пренапрежение CAT IV с макс. 600 V проводник към земя.

- Не използвайте уреда с отворению гнездо

- Индикаторът за напрежение в конструиран с цел използване от професионални електротехници, като се спазва безопасен режим на работа.

- LED-степенният индикатор служи за показване на об- хвата на напрежението, той не е предназначен за из- мерване.

- напрежение тестер за повече от 30 секунди, за да на- прежение (максимално допустимо работно време = 30 s)!

- Не разглобявайте индикатора за напрежение!

- Пазете повърхността на корпуса на индикатора за напрежение от замърсявания и повреди.

- За да предотвратите повреждане, след използване на индикатора за напрежение покрийте измервателните сонди с предвидените предпазители ①!

- Вземете под внимание, че импедансът (вътрешното съпротивление) на детектора на напрежение оказавлияние на дисплея на интерференцията на напрежению (свързан капацитивно или индуктивно)!

В зависимост от вътрошния импеданс на дотектора на напрежение при наличието на смущения в напрежението съществуват различни възможни показания на дисплея "Налично работно напрежение" или "Липса на работно напрежение".

Детектор на напрежение с ниска стойност на Ом (импеданс < 100 кΩ), напрежението със смущение се потиска или намалява:

В сравнение с референтна стойност 100 кΩ детекторът на напрежение с относително нисък вътрешен импеданс нима да показва всички смущения в напрежението с първоначална стойност над ELV (50 V AC/ 120 V DC). Пр контакт с подлежащите на проверка части детекторът на напрежение може да намали временно смущенията в напрежението чрез изпускане до ниво под ELV: но след премахване на детектора на напрежение смущението на напрежението отново ще заеме първоначалната си стойност.

Ако на дисплея не се появи „Наличие на напрежение“, се препоръчва спешно поставянето на устройството за заземяване преди началото на дейността.

Детектор на напрежение с висока стойност на Ом (импеданс > 100 кΩ): смущението на напрежението не се потиска или намалява:

Детектор на напрежение с относително висок вътрешен импеданс в сравнение с референтна стойност от 100 кΩ няма да покаже еднозначно „Липса на работно напрежение“ при налично смущение на напрежението. Ако дисплеят отчете „Наличие на напрежение“ при част, която

се счита за отделена от съоръжението, се препоръява с допълнителни мерки спешно да се докаже и установи състоянието „Липса на работно напрежение“ на подлежащата на проверка част, че показаното напрежение е смущение в напрежението (Пример: Използване на подходящ детектор на напрежение, който да е в състояние да различи смущение в работното напрежение от смущение в напрежението, проверка чрез оглед на прекъснатото място в електрическата мрежа и т.н.).

Детектор на напрежение, който е в състояние да различи работно напрежение от смущение в напрежението чрез включване на натоварване:

Дотектор на напряжение с показател на вътрошен имподаис от две стойности е положил изпитанието за изпълнение/конструкция с огляд на обработката на смущения в напряжението и е (в рамките на техническите си граници) в състояние да различи работно напряжение от смущение в напряжението и да показва съществуващия тип напряжение директно или косвено.

Индикаторът за напрежение има маркировка с електриче- ски символи:

Символ Значение
	Важна документация!Символ показва, че ръководството е описа-но в ръководството, за да се избегнат вся какви рискове
	Уред или съоръжение за работа под напрежение
	Бутон
	АС Променливо напрожонио
	ДС Постоянно напрежение
	ДС/АС Постоянно и променливо напрежение
	Земята (напрежение спрямо земята)
	Показание за фазова последователност;фазовата последователност може да се индицира само при честота 50 респ. 60 Hz и взаземена мрежа
	Този символ показва правилното поставяне на батерите, за да се осигури точнсвързване на полюсите им

1 Предпазители на измервателните сонди

② Измервателна сонда L1/-

③ Измервателна сонда L2/+

4 LED-осветяване на измервателна точка

5 Сензор на детектора за повреди на кабела

6 Бутони

7 Ръкохватка L1

10 +/- LED-светодиоди за индикацията на поляритет

11 червен LED-светодиод ♦ (за проверка на външен проводник (Индикация на фазата)

⑫ зелени LED-светодиоди ◀LR▶ на показание за фазовата последователност (посока обратна на часовникова стрелка/по посока на часовниковата стрелка)

13 жълт LED-светодиод Ω за проверка на непрекъснатост (светещ)/детектор за повреди на кабела (мигащ)

1. Експлоатационна проверка преди използване за контролно изпитване за липса на напрежение на устройство (картина А)

- Непосредствено преди и след използване на индикатора за напрежение направете експлоатационна проверка!

- Активиране на функцията за самопроверка (самотест):

• Съединете накъсо измервателните сонди L1/- ② и L2/+ ③.

- Задръжте натиснат бутон ⑥ в ръкохватката на индикатора L2 ③ за ок. 3 сек., за да стартирате функцията за самопроверка.

• зумерът се задейства, всички LED-светодиоди (освен - 12 V / + 12 V LED-светодиод,⑨ и осветяването на измервателна точка трябва да се задействат.

- Батериите трябва да бъдат сменени, ако функцията за самопроверка (самотест) вече не може да се активира

- Проверете индикатора за напрежение посредством познати източници на напрежение напр. контакт 230 V.

- Не използвайте тестера за напрежение, ако индикацията на напрежението, индикацията на фазата и вибриращият мотор не работят безупречно!

1. Контролно изпитване за липса на напрежение на устройство (картина В/С)

При контролно изпитване на устройството проверете за липса на напрежение на устройството чрез проверка на индикацията на напрежението, индикацията на фазата (индикацията на фазата работи само в заземена мрежа с променливо напрежение) и вибрирация мотор (вибрирацият мотор се задейства чрез натискане на двата бутона). В устройството липсва напрежение само ако и трито контролни вориги сигнализират за липса н напрежение (индикация на напрожонието, индикация на фазата и вибрираш мотор).

- Поставете двете измервателни сонди L1/+② и L2/-③ срещу съответните точки на устройството, което изпитвате.

- Височината на приложеното напрежение се показва на LED-степенния индикатор 9.

• Мигаща светлина ниво показва, че стойността на напрежението LED етап не е била обработка (освен 12/24 V LED-светодиод). Една LED светлини стъпка от 75 - 85% на стойност на скалата
• Променливите напрежения (AC) се индицират чрез едновременно светване на + 12 V LED-светодиод и на - 12 V LED-светодиод.
• Постоянните напрежения (DC) се индицират чрез светване на + 12 V LED-светодиод или на - 12 V LED-светодиод. Посредством индикацията на поляритет ⑩ се показва приложеният на измервателните сонди L2/+ ③ поляритет + или -.
• За да се различават високоенергийни и нискоенергийни напрежения (напр. капацитиво въведени напрежения на смущаващо напрежение), чрез натискане на двата бутона може да бъде присъединено вътрошно натоварване може индикатора за напрежение (виж част 5.)

Индикация за претоварване

Ако напрежението на измервателните сонди L1/- ② и L2/+ ③ е по-високо от допустимото номинално напрежение, всички LED-светодиоди на степенния индикатор ⑨ започват да мигат. Индикацията за претоварване се появява от AC/DC 1.100 V.

5. Присъединяване на натоварване с вибриращ мотор (картина В/С)

На двете ръкохватки L1 ⑦ и L2 ⑧ се намират бутони ⑨. При натискане на двата бутона се превключва към по-ни-ско вътрешно съпротивление. В този случай в ръкохват-ката на индикатора L4 се подава напрежение на ви-бриращ двигател (дисбапансиран двигател). От ок. 200 V този мотор се задвижва. С повишаване на напрежението са увеличават оборотите и вибрацията му. Продължител-ността на теста с по-ниско вътрешно съпротивление (тест на натоварвано) зависи от височината на напрежението, косто що се изморва. За да се предотврати загревано на индикатора, той о оборудван с тормична защита (обратно регулиране). Посредством обратною регулиране оборотите на вибрариация мотор спадат и вътрешното съпротивле-ние се повишава.

Присъединяването на натоварване (двата бутона са натиснати) може да се използва, за да ...

• се потискат реактивни напрежения (индуктивни и капа- цитивни напрежения)
• се разредят кондензаторите
• се задейства 10/30 mA предпазителя. Зајействането на предпазителя става чрезтестване на външен проводник (Индикация на фазата) към РЕ (земя). (картина Е)

6. Тестване на външен проводник (Индикация на фазата) (картина D)

• Хванете ръкохватките L1⑦ и L2⑧, като обвiete с длан цялата повърхност, за да осигурите капацитивна връзка към земята.
• Спожета измерватепната сонда L2/+ ③ на съответната точка на устройствоти, коosto що изпитвате. Обърнсто споциално внимание на това, при еднополюсното тествано на външон проводник (Индикация на фазата) измерватепната сонда L1/- ② да не бъде докосвана и да остане безконтактна.
• Когато червеният LED-светодиод ✅ на дисплея светне, в тази точка на устройството на външния проводник (фаза) има променливо напрежение.

Указание:

Еднополюсното тестване на външен проводник (Индикация на фазата) е възможно в заземена мрежа от 230 50/60 Hz (фаза към земя). Защитно облекло и някои и олиращи особености на участька могат да попречат на функцията.

Внимание!

Липсата на напрежение може да бъде установена само с двуполюсно тестване.

7. Тестване на въртящо се магнитно поле (картина F/G)

• Хванете ръкохватките L1⑦ и L2⑧, като обвiete с длани цялата повърхност, за да осигурите капацитивна връзка към земята.
• Поставоте измервателните сонди L1/- ② L2/+ ③ срешу два външни проводника (фази) и проверете дали о приложено напрежение на външен проводник от напр. 400 V.
• Фазова последователност в посока на въртене на часовниковата стрелка (фаза L1 преди фаза L2) е зададена; когато зеленият LED-светодиод ► на индикацията за фазова последователност ⑫ светне.

- Фазова последователност в посока обратно на часовниковата стрелка (фаза L2 преди фаза L1) е зарадена, когато зеленият LED-светодиод ◀ на индикацията за фазова последователност ⑫ светне.

- Тестването на въртящото се магнитно поле винаги изисква кръстосана проверка с разменени измервателни сонди L1/- ② и L2/+ ③, при която фазовата последователност трябва да се промени.

Указание:

Тестването на въртящо се магнитно поле е възможно в за- земена мрежа от 400 V - 900 V, 50/60 Hz (фаза към фаза). Защитно облекло и някои изолираши особености на уча- стъка могат да попречат на функцията.

8. Проверка на непрекъснатост (картина Н)

- Проверката на непрекъснатост трябва да бъде извършена в съответните точки на устройството, което изпитвате, при условие че то не с „захранено” (не со намира под напрожение). Ако е необходимо, трябва да разредитете кондензаторите.

- Поставете двете измервателни сонди L1/-② и L2/+③ сре- щу съответната точка на устройството, което изпитвате.

- Проверката на непрекъяснотост трябва да бъде извършена в съответните точки на устройство, което изпитаве, при условие че то не с „захранено“ (не се намира под напрожснике). Ако с необходимо, трябва да разредитете кондензаторите. - Поставете двете измерателни солди L1/2 и L2/+ 3 срещу съответната точка на устройство, което изпитаве.

• При непрекъснатост (R < 100 kΩ) прозвучава акусти- чен сигнал и жъптият LED-светодиод Ω ⑬ за непре- къснатост светва.
• Проверката може да се извърши също и за определяне на посока на пропускане и посока на непропускане на полупроводникови елементи.
• Ако на мястото на тестване има напрежение. индикаторът за напрежение автоматично превключва на проверка на напрежението и това се появява като индикация.

9. Детектор за прекъснат кабел (картина I)

• Детекторът за прекъснат кабел локализира безконтактно повреди на кабела по открити и намиращи се под напрежение проводници.
• Хваноте ръкохватката на индикатора L2 ⑧, като обвигете с длан цялата повърхност, и прокараите детектора ⑨ над проводник, който е под напряжение (напр. кабелен барабан или гирлянд от лампички), започвайки от мястото за захранване (фаза) по посока на другия край на проводника.
• Ако проводникът не е прекъснат, жълтият LED-светодиод Ω 13 за непрекъснатост мига.
• Мястото на повреда на кабела е локализирано, щом жълтият LED-светодиод Ω⑬ угасне.

Указание:

Детектор кабел прекъсване може да заземен от 230 V 50/60 Hz (фаза на земята) се използват. Изолационни за- щитно облекло и условия на обекта може да се отрази на функцията

10. Осветяване на измервателна точка (Bild J)

• Осветяването на измервателната точка④ може да бъде включено при отворени измервателни сонди посредством натискане (1 сек.) на бутона⑥ в ръкохватката на индикатора L2⑧.
• Изключва автоматично след 10 секунди.

• Не присъединявайте уреда към напрежение при отворено гнездо за батерии!
• Гнездото за батерии се намира на гърба на ръкохватката на индикатора L2 8.
• Развинтете болта на капака на гнездото за батерии и сменете изтощените батерии с две нови батерии тип Micro (LR03/AAA). Внимавайте новите батерии да са поставени в правилната посока на полюсите им!
• Завийте капачето на батерията с дръжката на дисплея В.

12. Технически данни

• Стандарт: DIN EN 61243-3: 2015, IEC 61243-3: 2014
• Номинален обхват на напрежение: 12 V до AC/DC 1.000 V
• Номинален обхват на честота f: 0 до 500 Hz
• Макс. грешка на индикация : U „ ± 15 %, ELV U „ + 0%, - 15%
• Имподанс (вътрешно съпротивление), изморвателна ворига/ товарна ворига: 205 кΩ/ 5 кΩ
• Консумация на ток, изморватолна верига: I_s < 6.0 mA (1.000 V)
• Консумация на ток, товарна верига: 18 < 550 mA (1.000 V)
• Индикация на поляритет: + 12 V LED, - 12 V LED
• Тестване на външен проводник (Индикация на фазата): ≥ U, 230 V, 50 Hz/60 Hz
• Тестване на въртящо се магнитно поле: ≥ 400 V, 50 Hz/60 Hz
• Проверка на непрекъснатост: 0 до ок. 100 кΩ, LED + зумер, ток на изпитване: макс. 10 μA
• Детектор за повреди на кабела: ≥ U, 200 V
• Вибриращ мотор, пускане: ≥ U _ 230 V
• Категория на пренапрежение: CAT IV 600 V, ⊥ CAT III 1000 V
• Клас на защита: IP 65 (DIN VDE 0470-1 IEC/ EN 60529)
  6 – първа цифра: Защита от достъп до опасни части и места, както и защита от проникване на твърди части- ци, прахоустойчивост

5 – втора цифра: Защита от напръскване. Може да бъдо използван и при валож.

• макс.допустимо Работен цикъл: 30 s (макс. 30 секунди), 240 s на разстояние
• Батерия: 2 x Micro, LR03/AAA (1,5 V)
• Тегло: ок. 250g
• Дължина на присъединителните кабели: ок. 1000 mm
• Температурен обхват на работа и съхранение: - 15 °C до + 55 °C (климатична категория N)
• Относителна влажност на въздуха: 20 % до 96 % (климатична категория N)
• Време на обратно регулиране (термична защита): Напрежение/Време: 230V/30 s, 400 V/9 s, 690 V/5 s, 1000 V/2 s
• Време за реакция на индикацията (собствено време): 750 ms

13. Основна поддръжка

Почиствайте корпуса от външната страна с чиста суха кърпа. Ако замърсявания или утайки се появят около батерията или гнездото за батерии, почистете ги със суха кърпа.

Ако по-дълго време не използвате уреда; отстранете ба- териите!

14. Защита на околната среда

Моля, оловни батории и устройството в края полезния си живот наличната Връщане и системи за събиране.
