Duspol Expert - Echipamente de măsurare BENNING - Manual de utilizare gratuit

Tip de produs	Controlor de tensiune bipolar (tester de tensiune)
Marcă	BENNING
Model	Duspol Expert
Tensiune nominală	12 V până la 1000 V AC/DC
Frecvență nominală	0 până la 500 Hz
Impedanță internă (circuit de măsurare)	205 kΩ
Impedanță internă (circuit de sarcină)	5 kΩ
Afișaj	LED 12/24/50/120/230/400/690/1000 V, polaritate (+/-), fază (roșu), ordine de fază (stânga/dreapta), continuitate (galben)
Funcții principale	Măsurare tensiune AC/DC, test de continuitate, test de ordine de fază, control de fază (unipolar), detectare de rupere cablu, iluminare punct de măsurare, motor cu vibrații (sarcină internă)
Categorie de supratensiune	CAT IV 600 V / CAT III 1000 V
Grad de protecție	IP65 (etans la praf și jeturi de apă)
Alimentare	2 baterii LR03/AAA (1,5 V)
Autonomie	Nespecificată; înlocuiți dacă autocontrolul eșuează
Greutate	Aproximativ 250 g
Lungimea cablurilor	Aproximativ 1000 mm
Temperatură de funcționare	-15 °C până la +55 °C
Umiditate relativă	20 % până la 96 %
Ciclu de utilizare max.	30 s măsurare, 240 s repaus (protecție termică integrată)
Întreținere și curățare	Curățați cu o cârpă uscată; scoateți bateriile în caz de depozitare prelungită
Instrucțiuni de siguranță	Nu atingeți decât mânerele izolate; verificați funcționarea înainte/după fiecare utilizare; utilizați numai în domeniile nominale; nu deschideți aparatul

Întrebări frecvente - Duspol Expert BENNING

Cum se verifică absența tensiunii cu Duspol Expert?

Pentru a verifica absența tensiunii, conectați vârfurile de test la conductoarele de testat. Absența tensiunii este asigurată numai dacă toate cele trei circuite de test (afișaj LED, indicație de fază și motor cu vibrații) semnalează absența tensiunii. Apăsați ambele butoane pentru a activa motorul cu vibrații (sarcină internă) pentru a elimina tensiunile parazite.

Ce să faceți dacă autocontrolul nu se activează?

Autocontrolul se activează scurtcircuitând vârfurile de test și ținând apăsat butonul mânerului L2 timp de aproximativ 3 secunde. Dacă autocontrolul nu poate fi activat, aceasta indică faptul că bateriile sunt descărcate: înlocuiți ambele baterii LR03/AAA.

Cum se testează continuitatea cu acest aparat?

Scoateți instalația de sub tensiune și descărcați condensatoarele. Conectați vârfurile de test la componente. Dacă rezistența este mai mică de aproximativ 100 kΩ, se aude un semnal sonor și LED-ul galben Ω se aprinde. Aparatul trece automat în modul tensiune dacă se detectează o tensiune.

Cum se utilizează funcția de detectare a fazei?

Pentru a detecta un conductor exterior (fază), țineți ferm mânerele izolate (cuplaj capacitiv) și conectați vârful de test L2/+ la conductor. Dacă LED-ul roșu ⚡ se aprinde, conductorul este sub tensiune alternativă (≥ 230 V, 50/60 Hz). Atenție: acest test nu înlocuiește o verificare bipolară a absenței tensiunii.

Cum se realizează un test de ordine de fază?

Țineți ambele mânere și conectați vârfurile de test la doi conductori exteriori (faze). Dacă LED-ul verde ▶ se aprinde, ordinea este orară (L1 înainte de L2); dacă LED-ul verde ◀ se aprinde, ordinea este anti-orară. Efectuați o contrarprobă inversând vârfurile: ordinea trebuie să se schimbe.

Ce să faceți în caz de supratensiune (toate LED-urile clipesc)?

Dacă toate LED-urile afișajului de nivel clipesc, aceasta înseamnă că tensiunea aplicată depășește tensiunea nominală admisă (1000 V AC/DC). O suprasarcină este indicată de la aproximativ 1100 V. Deconectați imediat aparatul și nu îl utilizați în afara specificațiilor.

Cum se utilizează detectorul de rupere cablu?

Plasați mâna în jurul mânerului L2 și glisați detectorul (senzorul de pe partea mânerului) de-a lungul unui cablu sub tensiune (230 V / 50 Hz). Cât timp cablul este continuu, LED-ul galben Ω clipește. Când se stinge, ați localizat ruperea.

Cum se înlocuiesc bateriile Duspol Expert?

Compartimentul bateriilor se află în spatele mânerului L2. Deșurubați șurubul, scoateți capacul, înlocuiți bateriile uzate cu două baterii LR03/AAA respectând polaritatea indicată. Închideți capacul și strângeți șurubul.

Care este semnificația simbolurilor de pe aparat?

Simbolurile includ: atenție la documente importante, lucru sub tensiune, buton, AC (alternativ), DC (continu), DC/AC, pământ, indicație de ordine de fază (50/60 Hz). Consultați manualul pentru lista completă.

Care este gradul de protecție IP65?

IP65 înseamnă că aparatul este complet protejat împotriva prafului (6) și împotriva jeturilor de apă (5). Poate fi utilizat pe ploaie, dar nu trebuie imersat.

MANUAL DE UTILIZARE Duspol Expert BENNING

Instrucțiuni de utilizare DUSPOL® expert

Înainte de utilizarea testerului de tensiune DUSPOL® expert: citiți cu atenție instrucțiunile de utilizare și respectați neapărat indicatiile privind siguranța!

Cuprins

1. instructiuni de sigurantă

2. descrierea aparatului

3. Test de functionare înainte de utilizare, pentru a verifica absenta tensiunii unui dispozitiv

4. Verificarea lipsei tensiunii unui dispozitiv

5. Conexiune de sarcină cu motor de vibrații

6. verificare fază

7. Verificare sens de rotație (succeslunea fazelor)

8. verificarea conductibilității (continuității) unui circuit

9. detectarea rupturii unui cablu

10. iluminarea locului de măsurat

11. înlocuirea bateriilor

12. date tehnice

13. întreținere generală

14. protectia mediului înconjurător

1. instructiuni de sigurantă

- în timpul utilizării se vor apuca mânerele izolate L1 ⑦ și L2 ⑧ ; nu se vor atinge vârfurile metalice de testare L1/- ② și L2 + ③!

- Imediat înainte și după utilizare, a se verifica funcționarea testerului de tensiune, pentru a verifica absența tensiunii (a se vedea 3.) Esle interizisă întrebuințarea testerului de tensiune dacă unul sau mai multe elemente indicațoare nu afișează sau nu se poate stabili funcționalitatea sal Revizuirea trebuie să fie repetată după aceea cu un tester de tensiune diferit.

- Testerul de tensiune este numai partial capabil de funcționare, atunci când bateriile sunt descărcate! Începând de la tensiune de AC/DC ≥ 50 V este posibilă măsurarea cu ajutorul LED-ului treaptă de afișaj 9 chiar și fără baterii.

- Testerul de tensiune trebuie intrebuintat numai în plaja de tensiune nominală dată și în instalații cu până la AC/DC 1000 V!

- Testerul de tensiune poate fi intrebuintat in categorile de tensiune de tip CAT III cu maximum de 1000 V sau CAT IV cu maximum 600 V, intre conductor și impământare.

- Nu se va lucra cu lăcașul pentru baterii deschis

- Testerul de tensiune va fi întrebuințat numai de personal calificat și numai sub condiții de siguranță în timpul lucrului.

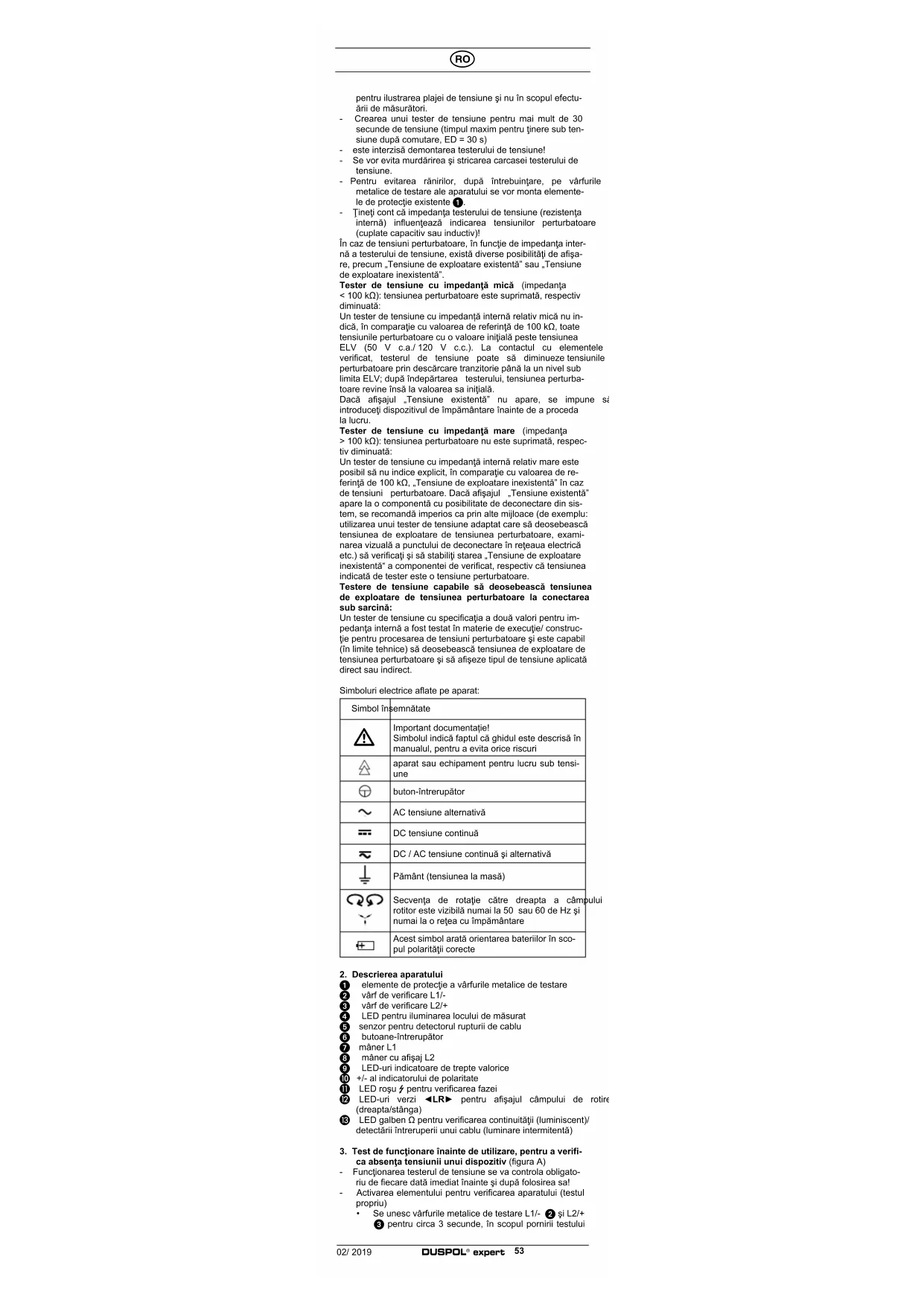

- Indicatorii LED pentru trepte de tensiune servesc numai

pentru ilustrarea plajei de tensiune și nu în scopul efectuării de măsurători.

• Crearea unui tester de tensiune pentru mai mult de 30 secunde de tensiune (timpul maxim pentru tinere sub tensiune după comutare, ED = 30 s)
• este interzisá demontarea testerului de tensiunel
• Se vor evita murdărirea și stricarea carcasei testerului de tensiune.
• Pentru evitarea rănirilor, după întrebuintare, pe vârfurile metalice de testare ale aparatului se vor monta elementele de protectie existente ①.
• Tinoți cont că impedanța testerului de tensiune (rozistența intemă) influențează indicarea tensiunilor perturbatoare (cuplate capacitiv sau inductiv)!

In caz de tensiuni perturbatoare, în funcție de impedanța internă a testerului de tensiune, există diverse posibilități de afișare, precum „Tensiune de exploatare existenta” sau „Tensiune de exploatare inexistentă”.

Tester de tensiune cu impedanță mică (impedanța

< 100 kΩ): tensiunea perturbatoare este suprimată, respectiv diminuată:

Un tester de tensiune cu impedanță internă relativ mică nu indică, în comparație cu valoarea de referință de 100 kΩ, toate tensiunile perturbatoare cu o valoare inițiiă peste tensiunea ELV (50 V c.a./120 V c.c.). La contactul cu elementele verificat, testerul de tensiune poate să diminueze tensiunile perturbatoare prin descărcare tranzitorie până la un nivel sub limita ELV: după Indepărtarea testerului, tensiunea perturbatoare revine însă la valoarea sa inițiiă.

Dacă afișajul „Tensiune existenta” nu apare, se impune și introducți dispozitivul de împământare înainte de a proceda la lucru.

Tester de tenslune cu Impedanță mare (impedanța

100 kΩ): tensiunea perturbatoare nu este suprimată, respectiv diminuată:

Un tester de tensiune cu impedanță internă relativ mare este posibil să nu indice explicit, în comparație cu valoarea de roferință do 100 kΩ, „Tensiune do exploatare inexistenta” în caz de tensiuni perturbatoare. Dacă afișajul „Tensiune existenta” apare la o componentă cu posibilitate de deconectare din sistem, se recomandă imperios ca prin alte miljoace (de exemplu: utilizarea unui tester de tensiune adaptat care să deosebească tensiunea de exploatare de tensiunea perturbatoare, examinarea vizuală a punctului de deconectare în rețeaua electrică etc.) să verificați și să stabiliti starea „Tensiune de exploatare inexistenta” a componentei de verificat, respectiv că tensiunea indicată de tester este o tensiune perturbatoare.

Testere de tensiune capabile să deosebească tensiunea de exploatare de tensiunea perturbatoare la conectarea sub sarcină:

Un tester de tensiune cu specificația a două valori pentru impedanța internă a fost testat în materie de execuție/ constructie pentru procesarea de tensiuni perturbatoare și este capabil (in limite tehnice) să deosebească tensiunea de exploatare de tensiunea perturbatoare și să afișeze tipul de tensiune aplicată direct sau indirect.

Simboluri electrice aflate pe aparat:

Simbol înscmnătato
	Important documentație! Simbolul indică faptul că ghidul este descrisă în manualul, pentru a evita orice riscuri
	aparat sau echipament pentru lucru sub tensiune
	buton-intrerupător
	AC tensiune alternativă
	DC tensiune continuă
	DC / AC tensiune continuă și alternativă
	Pământ (tensiunea la masă)
	Secvența de rotație către dreapta a câmp rotitor este vizibilă numai la 50 sau 60 de Hz și numai la o rețea cu împământare
	Acest simbol arată orientarca bateriilor în scopul polarității corccta

2. Descrierea aparatului

1 elemente de protectie a vârfurile metalice de testare
2 vârf de verificare L1/-
3 vârf de verificare L2/+
4 LED pentru iluminarea locului de măsurat
5 senzor pentru detectorul rupturii de cablu
6 butoane-intrerupălor
7 mâner L1
8 mâner cu afișaj L2
9 LED-uri indicatoare de trepte valorice
10 +/- al indicatorului de polaritate
11 LED roşu ƒ pentru verificarea fazei
12 LED-uri verzi ◀LR▶ pentru afișajul câmpului de rotire (dreapta/stânga)
13 LED galben Ω pentru verificarea continuității (luminiscent)/ detectării întreruperii unui cablu (luminare intermitentă)

3. Test de funcționare înalnte de utilizare, pentru a verlîca absenta tensiunii unui dispozitiv (figura A)

• Functionarea testerul de tensiune se va controla obligato-
  riu de fiecare dată imediat înainte și după folosirea sa!
• Activarea elementului pentru verificarea aparatului (testul propriu)

• Se unesc vârfurile metalice de testare L1/- ② și L2/+

3 pentru circa 3 secunde, în scopul pomirii testului

propriu.

• Tasta 6. din mânerul cu display L2 3 se va apăsa pentru circa 3 secunde pentru a se porni testul propriu.

• Buzerul produce un semnal acustic, ledurile (în afara ledului - 12 V se ledului + 12 V) 9 precum și iluminarea locului de măsurat înseamnă trebuie să arate funcționalitate.

• Este necesară schimbarea bateriei atunci când, activarea elementului pentru verificarea aparatului (testul propriu) nu mai este posibilă.

• Se poate verifica testorul de tensiune la surse de tensiune cunoscute, de exemplu la o priză de 230 de volți.

• Nu folosiți testerul de tensiune, în cazul în care nu se afișează tensiunea și în cazul în care indicatorul de fază și funcția motorului cu vibrație nu funcționează în mod corospunzător/ireproșabil!

• Verificarea lipsei tensiunii unui dispozitiv (figura B/C)

La verificarea instalatiei a se verifica absența tensiunii dispozitivului, controlând ecranul de tensiune, afișajul fazei (afișajul fazei funcționează doar în curent alternativ cu împământare) și motorul de vibrații (motorul de vibrații este activat prin apăsarea ambelor butoane). Lipsa de tensiune a sistemului este disponibilă numai atunci când toale cele trei circuite de test semnalizează absența de tensiune (afișare tensiune, indicator de facă și motor cu vibrație).

- Aduceți vârfurile metalice de testare L1/+ ② și L2/- ③ pe elementele de verificat.

• Mărimea tensiunii la locul respectiv va fi indicată prin indicatorul LED cu trepte valorice 9.
• Un nivel lumină intermitentă arată că tensiunea de faza cu LED-uri nu este a fost prelucrată (în afara ledului 12/24 V). Un LED pas 75 - 85% din valoarea scalei.
• Tensiunile alternative (AC) se vizualizează, prin aprinde-rea simultană a LED-ului de + 12 V și a celui de - 12 V.
• Tensiunile continue (DC) se vizualizcaza, prin lumina LED-ului do + 12 V sau a colui do - 12 V. Prin afisajul de polaritate ⑩, se va indica la vârful de verificare L2/+; ③, polaritatea + sau -.
• În scopul deosebirii tensiunilor bogate sau sârace în energie (de exemplu energii capacitive de perturbare) este posibil, ca prin apăsarea simultană a butoanelor-intrerupător, să se comute pe pornit, o tensiune de sarcină. (a se vedea partea 5.)

Afişaj pentru supratensiune

În cazul în care la vârfurile metalice de teslare le L1/- 2 și L2/+ 3, tensiunea este mai ridicată decât tensiunea nominală admisă, atunci clipesc toate LED-urile 9. Indicarea de supra-tensiune se efectuează începând de AC/DC 1.100 V.

1. Conexiune de sarcină cu motor de vibrații (figura B/C)

Pe ambele mânere. L1 7 și L2 8, se aflià butoane-intrerupător 6. La apăsarea celor 2 butoane se comută pe o rezistență internă ceva mai redușă. În acest scop există în mânerul cu afișaj L2 8 un motor (cu excentric) legat la tensiune. Încapând de la circa 200 V acosla se pune în mișcarc. O dată cu creștorea tonsiunii, cresc și vitoza de rotațio și vibrația. Durata măsurării la rezistență internă mică (test de încărcare) depinde de mărimea tensiunii de măsurat. Pentru ca aparatul să nu se încalzească inutil, a fost prevăzut în acest scop un sistem de ocrotire(reglare inversă). Prin această reglare inversă se reduce numărul rotaiți al motorului cu vibrații și crește rezistență internă.

Conexiunea de încărcare, (amândouă butoanele sunt apăsate) poate fi folosită

• pentru a reduce tensiuni oarbe (tensiuni inductive și capacitive)
• a descărca condensalori

• a porni întrerupătoare de protectie (RCD) de 10/30 mA. Comutarea unui întrerupător de protectie are loc prin legarea la fază și la PE (pământ) (Figura E)

• Verificarea fazei (ecran de fază) (figura D)

- Apucați complet mânerele L1 ⑦ și L2 ⑧ pentru a asigura o legătură capacitivă la pământ.

• Aduceți vârful de verificare L2/+ ③ pe locul de măsurat. Atenție neapărat, ca la verificarea unipolară (ecran de fază), vârful de verificare L1/- ② să nu atingă nimic, doci să fie liber de orice contact.
• Dacă LED-ul ⑪ luminează în afișaj, atunci se află po faza instalatiei verificate o tensiune alternativă.

Indicatie:

Verificarea fazei este posibilă în rețea împământată, începând de la 230 V, 50/60 Hz (fază contra pământ). Îmbrăcămintea de protectie și condițiile locale de izolare, pot influența această funcțiune.

Atentiel

Lipsa de tensiune poate fi constatată numai prin măsurare bipolară.

1. Verificarea sensului de rotire al câmpului – succesiu-nea fazelor – (figura F/G)

2. Apucați complet mânerele L1 ⑦ și L2 ⑧ pentru a asigura o legătură capacitivă la pământ.

3. Aduceți vârfurile metalice de testare L1/- ② și L2/+ ③ la două faze ale unei rețele trifazate și verificați dacă tensiunea fazei este, de exemplu. 400 V.
4. Dacă LED-ul ▶ afișajului pentru fază" 12 luminează, atunci există o rotație spre dreapta (faza L1 înaintea fazei L2).
5. Dacă LED-ul ◀ „afișajului pentru fază” luminează, atunci există o rotatie spre stânga (faza L2 înaintea fazei L1).
6. Verificarea rotirii trifazice necesità mereu un control suplimentar prin schimbarea vârfurilor metalice de testare între ele, la conectarea L1/- 2 și L2/+ 3 sensul rotației trebuie să se schimbe.

Indicatie:

Verificarea fazei este posibilă în rețea împământată, începând

de la 400 V - 900 V, 50/60 Hz (lază contra lază). Îmbrăcă-minlea de protecție și condițiile locale de izolare, pot influența această funcțiune.

8. verificarea conductibilității (continuității) unui circuit (figura H)

• Examinarea continuității se va efectua la părți ale instalației scoase de sub tensiune, de asemenea eventuali condensatori vor fi descârcați.
• Aplicați vârfurile metalice de testare L1/- ② și L2/+ ③, pe elementele ce umează a fi verificate
• În cazul continuității (R< 100 kΩ) se declanșoază un semnal acustic și LED-ul de continuitate Ω 13 luminează.
• verificarea se poate efectua și pentru a stabili direcția de trecere sau de blocare a semiconductorilor.
• Dacă pe elementul ce este supus măsurătorii există ten- siune, atunci aparatul de verificare se comută automat pe funția de verificare a tensiunii arâtând valoarea acesteia.

9. detectarea rupturii unui cablu (figura I)

• detectorul pentru rupturi de cablu localizează, fără atingere, întreruperi atât ale cablurilor libere sau ale celor sub tensiune.
• Apucați complet mânerul L2 8, și treceți cu detectorul 5 peste un conductor aflat sub tensiune (de exemplu bobină sau lanț de iluminat). începând de la sursă (fază) până la celălalt capăl.
• Atăta timp cât circuitul nu este întrerupt, clipește LED-ul galben Ω 13, semnalizând trecerea.
• Locul întreruperii este semnalizat în momentul în care LED-ul galben Ω 13 se stinge.

Indicatie:

Detectorul pauză cablul de alimentare de la pământ poate 230 V, 50/60 Hz (faza la pământ) sunt utilizate. Izolante îmbră-căminte de protecție și condițiile site-ului poate afecta funcția.

10. iluminarea locului de măsurat (figura J)

• Iluminaroa locului de măsurat ④ se poate produco cu vârfurile metalice de testare le despărțite, prin apăsarea (timp de o secundă) a butonului ⑥, în mânerul cu afișaj L2 ③.
• Opreste automat după 10 secunde

11. înlocuirea bateriilor (figura K)

• Nu se va conecta la tensiune aparatul când lăcașul pentru baterii este deschis!
• Lăcașul bateriilor se află pe partea posterioară a mânerului cu afișaj L2 8
• Se slâbeşle şurubul de la capacul locașului bateriilor și se înlocuiesc bateriile consumate cu două baterii noi de tip micro (LR03/AAA). Se va respecta polaritatea bateriilor noi!
• Montați capacul lăcașului bateriilor aflat în mânerul cu afi- şaj L2 B și înșurubați șurubul respectiv.

12. Date tehnice

• prescriptii: IEC 61243-3: 2015, IEC 61243-3: 2014
• plaza de tensiune nominală: 12 V până la AC/DC 1000V
• Frecventa nominală f: 0 până la 500 Hz
• max. greșeli de afișaj: U_r ± 15% , ELV U_n + 0% - 15%

• Impodanța (rozistenta interioară) circuit de măsură/ circuit de sarcină: 205 kΩ/ 5 kΩ

• preluare de curent, circuit de māsurā: < 6,0 mA (1.000 V)

• preluare curent, circuit de sarcină: I_s < 550 mA (1000 V)
• Afişaj polaritate: + 12 V LED, - 12 V LED
• ecran de fază: ≥ U, 230 V, 50 Hz/60 Hz
• verificarea rotatiei la trifazic: ≥ U, 400 V, 50 Hz/60 Hz
• Verificare continuitate: 0 până la circa 100 kΩ, LED + bu-
  zer semnal acustic, curent de control: max. 10 μA
• Detector ruptură cablu: ≥ U, 200 V
• molor cu vibrații, pornire ≥ U , 230 V
• categoria pentru depășirea de tensiune CAT IV 600 V, CAT III 1000 V
• felul protectiei: IP 65 (DIN VDE 0470-1 IEC/EN 60529)
  6 – prima cifrá: protectje împotriva accesului la componente periculoase și protectje împotriva impurităților solide, impermeabil la praf
  5 – a doua cifrà :protectie contra stropirii cu jet de apă, poate fi întrebuintat și pe ploaie
• max. Ciclu de admisibilă: 30 s (max. 30 secunde), 240 s off
• Baterio: 2 x Micro, LR03/AAA (1,5 V)
• greutate: circa 250 g
• lungime conductor de legâtură: circa 1000 mm
• Temperatura de functionare și depozitare: - 15 °C bis + 55 °C (categorie de climă N)
• umiditate relativă: 20 % până la 96 % (categoria de climă N)
• reprogramare reglaje (protectie termică)
  tensiune/timp: 230 V/30 s, 400 V/9 s, 690 V/5 s, 1000 V/2 s.
• Durata de adresare a afișajului (timp propriu): 750 ms

13. Întreținere

Se va curăța carcasa, în exterior, cu un șervet cural și uscal. în cazul murdăriii sau a depunerilor în zona bateriilor sau în lăcașul acestora se va efectua curățirea cu un șervet uscal. În cazul unei depozitări de lungă durată a aparatului, bateriile se vor îndepărla din acesta!

14. Protectia mediului înconjurător

La expirarea duratei de viață a aparatului, acesta să fie depus în locuri special amenajate și în sistemul de colectare a deșeurilor.
