Tip produs	Detector de tensiune bipolar
Marcă	BENNING
Model	DUSPOL Digital LC
Categorie	Echipamente de măsură
Normă	IEC 61243-3
Categorie de supratensiune	CAT IV 500 V, CAT III 690 V
Clasă de protecție	IP 64
Domeniu de tensiune nominală	6 V până la AC 690 V / DC 750 V
Rezistență internă (circuit de măsurare)	PTC 15 kΩ ≥ 360 kΩ
Rezistență internă (circuit de sarcină)	aprox. 3,7 kΩ ... 150 kΩ
Consum de curent (măsurare)	max. < 3,5 mA AC/DC
Consum de curent (sarcină)	max. 0,2 A (750 V)
Afișaj	LCD + LED cu contrast ridicat
Funcții	Test tensiune AC/DC, test de continuitate, test de fază, test ordine fază, funcție HOLD, iluminare punct de măsurare, motor vibrator
Alimentare	2 baterii miniatură LR03/AAA (1,5 V)
Pornire automată	de la ≥ 6 V
Durată maximă de funcționare	30 s (pauză 240 s)
Greutate	aproximativ 200 g
Lungime cablu de conexiune	aproximativ 900 mm
Temperatură de funcționare	-10 °C până la +55 °C
Umiditate relativă	20 % până la 96 %
Întreținere	Curățați cu o cârpă uscată, înlocuiți bateriile dacă este necesar
Siguranță	Nu atingeți electrozii, utilizați numai de mânerele izolate
Piese de schimb	Baterii (2 x LR03/AAA), inel O (inel de etanșare) ref. 772897

Întrebări frecvente - DUSPOL Digital LC BENNING

Cum se testează funcționarea aparatului înainte de utilizare?

Înainte de fiecare utilizare, efectuați un test de funcționare prin scurtcircuitarea vârfurilor de testare și apăsarea butonului sondei de test L1. Vibratorul sonor trebuie să sune și toate segmentele afișajului LCD, precum și iluminarea, trebuie să funcționeze. Apoi verificați pe o sursă de tensiune cunoscută (de exemplu 230 V AC) și pe un test de continuitate.

Care este domeniul de tensiune măsurabil de DUSPOL Digital LC?

DUSPOL Digital LC poate măsura tensiuni alternative de la 6 V până la 690 V și tensiuni continue de la 6 V până la 750 V. Afișajul este automat până la 80 V cu o zecimală.

Cum se utilizează funcția HOLD?

În timpul unei măsurători, apăsați butonul sondei de test L1 timp de cel puțin 1,5 secunde pentru a îngheța ultima valoare măsurată pe ecran (afișaj clipind). Eliberați butonul pentru a șterge valoarea. Această funcție este utilă pentru a citi măsurarea după ce ați scos aparatul de la punctul de test.

Cum se înlocuiesc bateriile?

Asigurați-vă că aparatul nu este sub tensiune. Deschideți compartimentul bateriilor cu o șurubelniță rotind un sfert de tură în sens antiorar. Scoateți bateriile uzate și introduceți două baterii noi LR03/AAA respectând polaritatea indicată. Închideți rotind în sens orar. Verificați starea inelului O (ref. 772897) și înlocuiți-l dacă este necesar.

Cum se efectuează un test de continuitate?

Puneți cei doi electrozi de contact în contact cu punctele de testat. Dacă rezistența este mai mică de 200 kΩ, un semnal sonor sună și simbolul de continuitate apare pe ecran. Atenție: circuitul testat nu trebuie să fie sub tensiune.

Cum se testează faza unei tensiuni alternative?

Testul de fază necesită o rețea legată la pământ și o tensiune de cel puțin 230 V. Țineți mânerele izolate, acționați scurt butonul sondei L1 pentru a porni aparatul (ecranul afișează 0,0). Apoi puneți electrodul sondei L2 în contact cu punctul de testat. Dacă simbolul de fază apare, punctul este sub tensiune.

Cum se testează ordinea fazelor unei rețele trifazate?

Plasați cei doi electrozi pe două faze distincte (tensiune de cel puțin 230 V între faze). Ecranul indică sensul orar sau antiorar printr-un simbol. Efectuați întotdeauna un contratest inversând electrozii: sensul trebuie să se inverseze. Dacă ambele teste dau același sens, legarea la pământ este insuficientă.

Ce trebuie făcut dacă ecranul nu afișează nimic deși aparatul este în contact cu o tensiune?

Verificați mai întâi că bateriile sunt în stare bună și introduse corect. Dacă apare simbolul baterie descărcată, înlocuiți-le. Aparatul poate funcționa și fără baterii de la 50 V (control de tensiune fără baterie). Asigurați-vă că vârfurile de test sunt în contact bun și că tensiunea este în domeniul specificat.

Poate aparatul funcționa fără baterii?

Da, pentru tensiuni mai mari sau egale cu 50 V, DUSPOL Digital LC poate efectua un control de tensiune fără baterii. Cu toate acestea, funcții precum testul de continuitate, iluminarea sau testul de fază necesită baterii în stare bună.

Care sunt măsurile de siguranță esențiale?

Țineți aparatul numai de mânerele izolate. Nu atingeți niciodată electrozii de contact. Verificați funcționarea înainte de fiecare utilizare. Respectați durata maximă de funcționare (30 s) și timpul de repaus (240 s). Utilizați aparatul în condițiile climatice specificate (-10 °C până la +55 °C, umiditate 20-96 %). După utilizare, acoperiți vârfurile cu capacul furnizat.

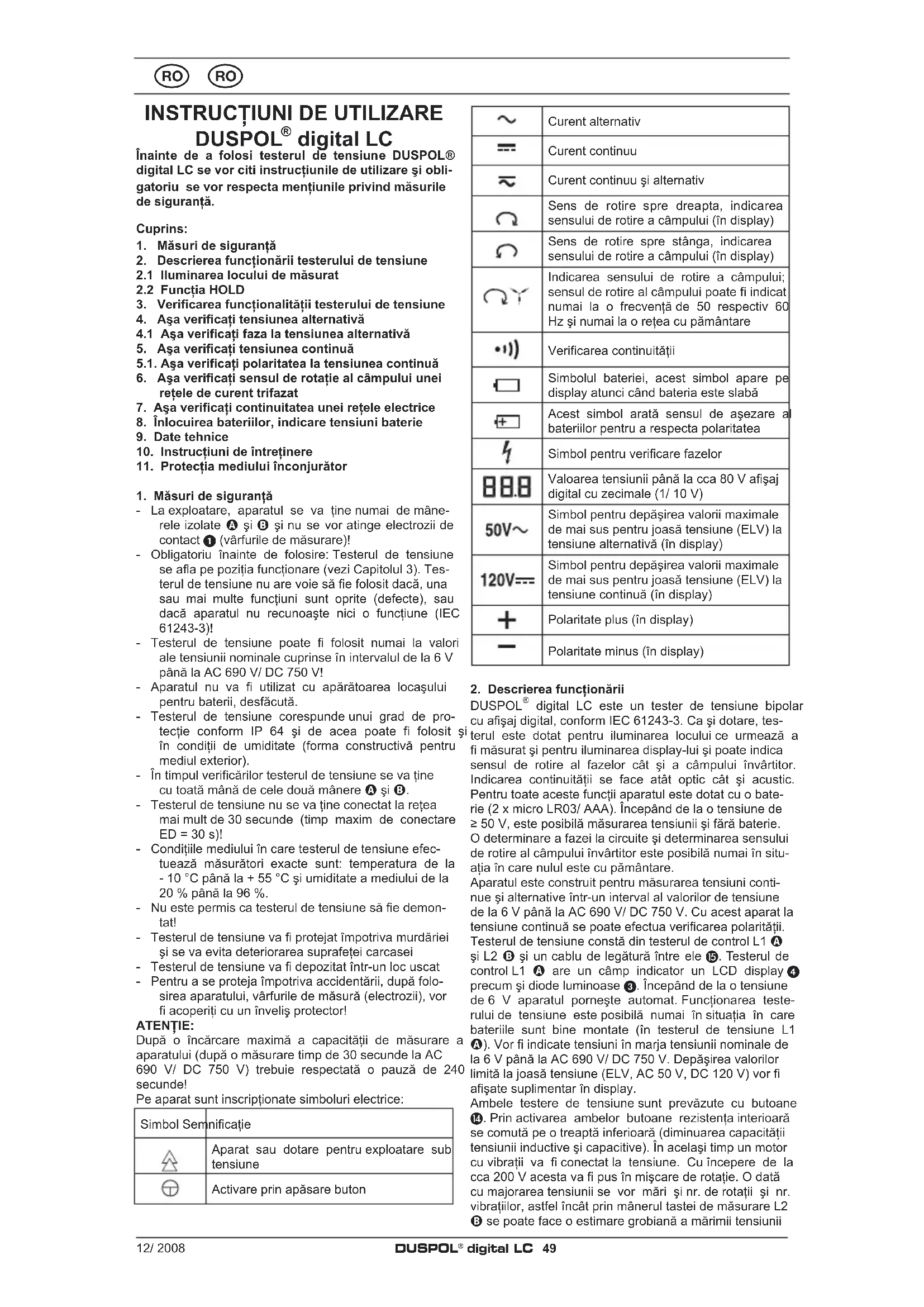

MANUAL DE UTILIZARE DUSPOL Digital LC BENNING

Înainte de a folosi testerul de tensiune DUSPOL® digital LC se vor citi instrucțiunile de utilizare și obligatoriu se vor respecta mențiunile privind măsurile de siguranță.

Cuprins:

1. Măsuri de siguranță

2. Descrierea functionării testerului de tensiune
   2.1 Iluminarea locului de măsurat
   2.2 Functia HOLD

3. Verificarea funcționalității testerului de tensiune

4. Așa verificati tensiunea alternativă

4.1 Așa verificati faza la tensiunea alternativă

1. Aşa verificati tensiunea continuă

5.1. Așa verificați polaritatea la tensiunea continuă

1. Așa verificați sensul de rotație al câmpului unei retele de curent trifazat

2. Așa verificati continuitatea unei rețele electrice

3. Înlocuirea bateriilor, indicare tensiuni baterie

4. Date tehnice

5. Instructiuni de întreținere

6. Protectia mediului înconjurător

1. Măsuri de siguranță

- La exploatare, aparatul se va ține numai de mâne-rele izolate A și B și nu se vor atinge electrozii de contact ① (vârfurile de măsurare)!

- Obligatoriu înainte de folosire: Testerul de tensiune se afla pe poziția funcționare (vezi Capitolul 3). Testerul de tensiune nu are voie să fie folosit dacă, una sau mai multe funcțiuni sunt oprite (defecte), sau dacă aparatul nu recunoaște nici o funcțiune (IEC 61243-3)!

- Testerul de tensiune poate fi folosit numai la valori ale tensiunii nominale cuprinse în intervalul de la 6 V până la AC 690 V/ DC 750 V!

- Aparatul nu va fi utilizat cu apărătoarea locașului pentru baterii, desfăcută.

- Testerul de tensiune corespunde unui grad de protecție conform IP 64 și de acea poate fi folosit și în condiții de umiditate (forma constructivă pentru mediul exterior).

- În timpul verificărilor testerul de tensiune se va ține cu toată mână de cele două mânere A și B.

- Testerul de tensiune nu se va tine conectat la rețea mai mult de 30 secunde (timp maxim de conectare ED = 30 s)!

- Condițiile mediului în care testerul de tensiune efectuează măsurători exacte sunt: temperatura de la - 10 °C până la + 55 °C și umiditate a mediului de la 20 % până la 96 %.

- Nu este permis ca testerul de tensiune să fie demon- tat!

- Testerul de tensiune va fi protejat împotriva murdăriei și se va evita deteriorarea suprafeței carcasei

- Testerul de tensiune va fi depozitat într-un loc uscat

- Pentru a se proteja împotriva accidentării, după folosirea aparatului, vârfurile de măsură (electrozii), vor fi acoperiți cu un înveliş protector!

ATENTIE:

După o încărcare maximă a capacității de măsurare a aparatului (după o măsurare timp de 30 secunde la AC 690 V/ DC 750 V) trebuie respectată o pauză de 240 secunde!

Pe aparat sunt inscriptionate simboluri electrice:

Simbol Semnificatie
	Aparat sau dotare pentru exploatare sub tensiune
	Activare prin apăsare buton

~	Curent alternativ
==	Curent continuu
≈	Curent continuu și alternativ
	Sens de rotire spre dreapta, indicarea sensului de rotire a câmpului (în display)
	Sens de rotire spre stânga, indicarea sensului de rotire a câmpului (în display)
	Indicarea sensului de rotire a câmpului; sensul de rotire al câmpului poate fi indicat numai la o frecvență de 50 respectiv 60 Hz și numai la o rețea cu pământare
•••	Verificarea continuității
	Simbolul bateriei, acest simbol apare pe display atunci când bateria este slabă
	Acest simbol arată sensul de așezare a bateriilor pentru a respecta polaritatea
	Simbol pentru verificare fazelor
88.8	Valoarea tensiunii până la cca 80 V afișaj digital cu zecimale (1/ 10 V)
50V~	Simbol pentru depășirea valorii maximale de mai sus pentru joasă tensiune (ELV) la tensiune alternativă (în display)
120V---	Simbol pentru depășirea valorii maximale de mai sus pentru joasă tensiune (ELV) la tensiune continuă (în display)
+	Polaritate plus (în display)
-	Polaritate minus (în display)

2. Descrierea funcționării

DUSPOL ^® digital LC este un tester de tensiune bipolar cu afișaj digital, conform IEC 61243-3. Ca și dotare, testerul este dotat pentru iluminarea locului ce urmează a fi măsurat și pentru iluminarea display-lui și poate indica sensul de rotire al fazelor cât și a câmpului învârtitor. Indicarea continuității se face atât optic cât și acustic. Pentru toate aceste funcții aparatul este dotat cu o baterie (2 x micro LR03/ AAA). Începând de la o tensiune de ≥ 50 V, este posibilă măsurarea tensiunii și fără baterie. O determinare a fazei la circuite și determinarea sensului de rotire al câmpului învârtitor este posibilă numai în situația în care nulul este cu pământare.

Aparatul este construit pentru măsurarea tensiuni continue și alternative într-un interval al valorilor de tensiune de la 6 V până la AC 690 V/ DC 750 V. Cu acest aparat la tensiune continuă se poate efectua verificarea polarității.

Testerul de tensiune constă din testerul de control L1 A și L2 B și un cablu de legătură între ele 15. Testerul de control L1 A are un câmp indicator un LCD display 4 precum și diode luminoase 3. Începând de la o tensiune de 6 V aparatul pornește automat. Funcționarea testerului de tensiune este posibilă numai în situația în care bateriile sunt bine montate (în testerul de tensiune L1 A). Vor fi indicate tensiuni în marja tensiunii nominale de la 6 V până la AC 690 V/ DC 750 V. Depășirea valorilor limită la joasă tensiune (ELV, AC 50 V, DC 120 V) vor fi afişate suplimentar în display.

Ambele testere de tensiune sunt prevăzute cu butoane 14. Prin activarea ambelor butoane rezistența interioară se comută pe o treaptă inferioară (diminuarea capacității tensiunii inductive și capacitive). În același timp un motor cu vibrații va fi conectat la tensiune. Cu începere de la cca 200 V acesta va fi pus în mișcare de rotație. O dată cu majorarea tensiunii se vor mări și nr. de rotații și nr. vibrațiilor, astfel încât prin mânerul tastei de măsurare L2 B se poate face o estimare grobiană a mărimii tensiunii

(de ex. 230/ 400 V). Durata examinării cu rezistența interioară redusă a aparatului (probă de sarcină), depinde de mărimea tensiunii de măsurat. Pentru ca aparatul să nu se supraîncălzească acesta este dotat cu un sistem de protecție. Din acest sistem de autoreglare face parte și motorașul cu vibrații.

Câmpul de inserare

Sistemul de inserare ②, constă dintr-un indicator LCD ④ precum și din diode (LED) ③, care indică tensiune continuă și alternativă în trepte de la: 12; 24; 50; 120; 230; 400; 690 V. La tensiunile menționate este vorba de tensiune nominală. În LCD vor fi indicate valorile ce depășesc valorile indicate mai sus pentru joasă tensiune (ELV) ⑤, faza ⑥, simbolul pentru continuitate ⑦, sensul de rotire al câmpului ⑧ și ⑨, valoarea exactă a tensiunii ⑩, polaritatea la tensiune continuă ⑪ și ⑫, precum și un simbol pentru o baterie prea slabă ⑬. Pentru măsurarea tensiunii aparatul pornește automat. Până la 80 V valoarea măsurată va fi indicată cu o zecimală, la valori mai mari valoarea zecimală nu mai va fi afișată.

2.1. Iluminarea locului de măsurat

Illuminarea locului de măsurat va fi activat prin apăsarea butonului 14 în testerul L1 A, în situația în care aparatul funcționează. Urmează în funcție de luminozitate o activare automată a LCD-pentru fundal.

Mentiuni:

Pentru iluminarea locului de măsurat afișajul trebuie să fie 0,0 V, altfel testerul de tensiune recunoaște funcția Hold.

2.2 Functia-Hold

Dacă în timpul unei măsurători a tensiunii, butonul din testerul L1 A va fi activat și menținut 1,5 secunde, atunci ultima valoare măsurată va fi afișată cu lumină intermitentă. Testerul de tensiune poate fi îndepărtat de locul măsurării și apoi să se citească valoarea măsurată (DATA HOLD). Stingerea valorii măsurate se face prin dezactivarea butonului 14.

Mentiuni:

La proba de sarcină, la o activare mai mare de 1,5 secunde, va fi activată funcția-Hold!

3. Verificarea funcționalității

• Înainte de utilizare se va verifica obligatoriu, funcționalitatea testerului de tensiune!
• Activarea elementelor proprii (autotestare)
• Atingerea electrozilor de măsură
• Testerul de tensiune se va pornii prin activarea butonului 14 din testerul L1 A și se va menține apăsat
• Summe-ul va emite un semnal sonor, toate segmentele indicatoare LCD precum și fundalul și iluminarea locului de măsurat trebuie să arate un semn de funcționalitate.

- Verificați toate funcțiile la surse de tensiune cunos-cute.

• Pentru verificarea funcționalității aparatului la tensiune continuă folositi de ex o baterie de mașină.
• Pentru verificarea funcționalității aparatului la tensiune alternativă folositi de ex o priză la 230 V

- Uniți ambii electrozii de măsură ai testerului ① pentru verificarea continuității aparatului.

- Dacă este necesar înlocuiti bateriile.

Nu folosiți testerul de tensiune dacă nu funcționează perfect, toate funcțiile aparatului!

4. Aşa verificați tensiunea alternativă

• Electrozii de măsură 1 a testerului L1 A și L2 B, se vor așeza (aplica) pe elementele care urmează a fi măsurate.
• Testerul de tensiune se conectează automat la tensiunea existentă (6 V) și afișează în display valoarea tensiunii măsurate 10 (până la cca 80 V cu zeci-

male).

• La tensiune alternativă va fi indicată în afișajul LCD valoarea tensiunii 10 precum și simbolul plus și minus 11 și 12. Pornind de la aceste valori, toate LED-urile vor lumina până se ajunge la valoarea tensiunii de măsurat din rețea.
• La activarea ambelor butoane 14, în testerul de tensiune L2 B, cu începere de la o tensiune de cca 200 V, va fi pus în funcțiune motorașul cu vibrații. La o creștere a tensiunii, cresc numărul de rotații.

Trebuie neapărat avut grijă, ca testerul de tensiune să se țină numai de cele două mânere izolate L1 A și L2 B, nu se va acoperii suprafața de afișaj a aparatului și nu se vor atinge electrozii de contact!

Mentiuni:

Afişajul indicat în LCD poate fi influențat negativ din cauza sursei de lumină neadecvate.

4.1 Așa verificați faza la tensiune alternativă

• Verificarea fazelor este posibilă numai la rețea cu pământare, începând de la valori ale tensiunii de 230 V!
• Cuprindeți toată suprafața mânerelor A și B ale testerului L1 și L2 (Curent de scurgere pentru verificarea fazelor prin mânerul L1!).
• Testerul de tensiune va fi pornit prin activare (apăsare) scurtă a butonului 14 aflat în mânerul L1 A (rămâne cca 10 secunde pornit!). La aparatul pornit afișajul arată valorile „0,0”!
• Aplicați pe suprafața ce urmează a fi măsurată, electrodul de contact ① al testerului L1 A.

Trebuie avut neapărat grijă, ca la verificarea unipolară (verificarea fazei) să nu fie atins electrodul de măsură al testerului L2 Ⓑ!

Dacă în partea superioară pe indicatorului LCD ④, apare simbolul „¶ ⑥ înseamnă că pe suprafața de măsurat pe care am aplicat electrodul am măsurat o fază a tensiunii alternative.

Mentiuni:

Datorită luminozității necorespunzătoare, din cauza înve- lișului protector necorespunzător, și din cauza condițiilor de izolație necorespunzătoare ale locului ce urmează a fi măsurat, valorile de măsurare afișate pe-LCD ④ pot fi influențate negativ (lezate).

5. Așa măsurăți tensiunea continuă

• Aplicați electrozii de contact ① ale testerului L1 A și L2 B pe suprafața ce urmează a fi măsurată.
• La o tensiune cu valoare de minim 6 V testerul de tensiune se conectează direct și afișează valoarea tensiunii măsurate.
• La verificări ale tensiunii cu valori mai mici de 6 V testerul de tensiune va fi activat prin apăsare scurtă a butonului 14 din testerul L1 A.
• La tensiune continuă cu începere de la 6 V, valoarea tensiunii 10 precum și simbolul plus sau minus 11 și 12 vor fi indicat în LCD. De aici începând toate LEDurile vor lumina până se ajunge la valoarea tensiunii din rețeaua măsurată.
• L activarea ambelor butoane 14 în testerul L2 B, cu începere de la o tensiune de cca 200 V, va intra în funcție motorașul cu vibrații. Odată cu mărirea valorii tensiunii cresc și turația.

5.1 Așa verificați polaritatea la tensiune continuă

- Aplicați electrodul de contact ① al testerului L1 A și L2 B pe suprafața ce urmează a fi măsurată.

- La o tensiune de cel puțin 6V aparatul se conectează singur și afișează valoarea tensiunii.

- La o tensiune sub 6 V testerul de tensiune se va porni prin apăsarea butonului 14 din testerul L2 B.

- Polaritatea tensiunii continue care urmează a fi măsurată va fi indicată prin simbolul „+” ⑪, respectiv simbolul „-” ⑫. La aceasta, polaritatea reală este cea indicată de mânerul A.

6. Așa verificați sensul de rotație al câmpului unei retele trifazice

• Examinarea sensului de rotire al câmpului este posibilă numai în rețea trifazată cu pământare și cu începere de la valoarea de 230 V tensiune alternativă (fază către fază).
• Cuprindeți cu mâna partea izolată a mânerelor A și B ale testerului L1 și L2 (tensiunea de scurgere pentru verificarea sensului de rotire al câmpului prin mânerul L1!).
• Aplicați electrozii de măsură ① ai testerului L1 A și L2 B, pe elementele ce urmează a fi măsurate.
• La o tensiune de cel puțin 6 V aparatul se conectează singur și afișează valoarea tensiunii.
• Afişajul din trei cifre va indica tensiunea de linie.
• La aplicarea ambilor electrozi de contact 1, pe două faze successive în sensul de rotire spre dreapta al unei relele trifazice, în LCD 4 indică simbolul „” (sensul de rotire spre dreapta) 9. Dacă la două faze nu există succesiunea rotiri spre dreapta, în acest caz va fi indicat simbolul „” (sensul de rotire spre stânga) 8.

Verificarea sensului de rotire al câmpului este ca cerință în loc de o reverificare! La o reverificare măsurătoarea se va repeta cu electrozii de măsură inversați ①. La reverificare în LCD se va indica o rotire în sens opus. Dacă aparatul indică în ambele cazuri rotirea spre dreapta, aveasta înseamnă că pământarea este prea slabă.

Mentiuni:

Afișarea valorilor pe LCD 4, poate fi influențată negativ datorită luminozității necorespunzătoare, din cauza înve- lișului protector necorespunzător, și din cauza condițiilor de izolație necorespunzătoare ale locului unde urmează să se efectueze măsurătorile.

7. Așa verificați conductibilitatea (verificarea conti-nuității)

• Examinarea continuității se va efectua la părți ale instalației scoase de sub tensiune, de asemenea condensatorii se vor descărca.
• Tensiunea necesară pentru măsurători va fi furnizată de sursa integrată în testerul de tensiune L1 (baterii 2 x 1,5 V).
• Examinarea se poate efectua într-o marjă cuprinsă de la 0 până la 200 kΩ.
• Aplicați electrozii de măsură ① ai testerului L1 A și L2 B, pe elementele ce urmează a fi examinate.
• În situația în care se ajunge cu electrodul de măsură ①, în contact cu o rețea sub tensiune, LED-ul de semnalizare ④ apare simbolul ⑦ și se va auzi un semnal sonor.
• Dacă punctul de măsurare se află sub tensiune, testerul de tensiune comută automat funcționalitatea lui la operațiunea de măsurare a tensiunii și va indica valoarea tensiunii măsurate (vezi cap 4 și 5).

8. Înlocuirea bateriilor!

Aparatul nu se va pune sub tensiune când locașul pentru baterii este deschis.!

Alimentarea cu energie a aparatului DUSPOL® digital LC se face cu două baterii tip micro (LR03/ AAA) montate în aparat. Înlocuirea bateriilor este necesară în situația în care în afișaj apare simbolul bateriei „”baterie slabă)

1. Aceasta se întâmplă în situația în care valoarea bateriei scade sub 2,75 V.

Indicarea tensiunii bateriei

Testerul de tensiune prin actionare scurtă a butonului 14 din mânerul testerului L1 A va fi pornit, după cca 10 secunde valoarea bateriilor va fi indicată pentru o peri-oadă de timp de 1 secundă (exemplu: 29

Schimbarea bateriilor sa va face după cum urmează:

Deschideți locașul pentru baterii (se află lângă ieșirea cablului) cu ajutorul șurubelniței, prin răsucirea acesteia cu ¼ rotație în sensul săgetilor (invers acelor de ceasornic). Crestătura se află în poziție verticală și suportul cu bateri poate fi extras în afară. Îndepărtați bateriile descărcate din locașul lor. Introdu- ceți bateriile noi conform polarități indicate în locașul lor. Împingeți suportul împreună cu bateriile în locașul lor și fixați-le prin răsucirea șurubelniței cu ¼ rotații în sensul acelor de ceasornic (crestătura trebuie să fie în poziție orizontală ). Trebuie avut grijă ca O-ringul (nr. 772897) să nu fie deteriorat, în caz contrar acesta va fi înlocuit.

Îndepărtarea bateriilor

Bateriile nu se pun la un loc cu resturile menajere. Acestea (bateriile vechi) pot fi predate în locuri special amenajate în localitatea dvs. sau în locuri unde se comercializează baterii de acest fel.

9. Date tehnice

- Prescriptii: IEC 61243-3

• Categorie de suprasarcină: CAT IV 500 V, CAT III 690 V
• Clasă de protecție: IP 64 (DIN VDE 0470-1 IEC/ EN 60529)

6 - prima cifră: protectie împotriva accesului la elemente periculoase și protectie împotriva corpurilor străine solide, protectie la praf.

4 - a doua cifră: Protectie împotriva stropilor de apă.

Poate fi folosit și în cazul precipitațiilor.

• Domeniul de utilizate la tensiune nominală:
  6 V până la AC 690 V/ DC 750 V.

• Rezistența interioară, domeniu de măsură: PTC 15 kΩ ≥ 360 kΩ

• Rezistență interioară, circuit de sarcină - activate ambele butoane!: cca 3,7 kΩ...(150 kΩ)
• Preluare de curent, circuit de măsură: max. < 3,5 mA (AC/DC)
• Preluare de curent, circuit de sarcină - activate ambele butoanel: I_s 0,2 A (750 V)
• Indicarea polarității: LCD simbolul +; -
• Indicarea tensiune fără a inica trepte e măsură 6 - 750 V
• Domeniul de măsurare al tensiunii I: până la cca 80 V (88,8)
• Domeniul de măsurare al tensiunii II : cu începere de la cca 80 V (888)
• max. indicator de greşeli:

6 - 750 V ± 2 % din valoarea finală a domeniul de măsurare al tensiunii

20 - 150 Hz sinus sau DC. ELV U _n - 15%

• Marja de indicare a frecvenței nominale f: 0 până 150 Hz
• Indicarea fazei, indicarea sensului de rotire al câmpului: ≥ U _n 230 V, 50/ 60Hz
• Motor cu vibrații, pornire: ≥ U n 230 V
• Curentul de încercare, verificarea continuității: max 2 μA
• Domeniul de măsură, rezistență de izolație: 0 - 200 kΩ
• Nivelul semnalului sonor: 55 dB
• Durata de conectare max. admisă: ED = 30 s (max. 30 secunde), 240 s pauză
• Pornirea a aparatului la tensiune măsurată: ≥ 6 V
• Pornirea manuală a aparatului:prin butonul L1 A

• Aparatură de măsură înglobată în aparat: Activare prin apăsarea butonului L1 Ⓐ scurtcircuitarea electrozilor de contact

• Functia HOLD, activarea apăsării butonului ≥ 1,5 s

• Baterie: 2 x micro, LR03/ AAA (3 V)
• Greutate: cca 200 g
• Lungimea cablurilor: cca 900 mm
• Marja temperaturii în timpul funcționării și cea de depozitare:

- 10 °C până la + 55 °C (categoria de climă N)

• Umiditate relativă: 20 % până la 96 % (categoria de climă N)
• Reprogramarea reglajelor (protectie termică):

Tensiune/ timpi: 230 V/ 30 s, 400 V/ 9 s, 750 V/ 2 s

Atentie!

La o baterie descărcată testerul de tensiune nu este funcțional! Cu începere de la o tensiune de ≥ 50 V este

posibilă efectuarea de măsurători fără baterie. La o depozitare a aparatului pe o perioadă mai îndelungată, bateriile vor fi scoase din aparat!

10. Întreținere

Curățați aparatul pe partea exterioară cu o lavetă uscată și cutată (exceptie fac lavete special prevăzute pentru acesta).

În cazul în care se găsește electrolit scurs sau în zona bateriei și în locașul acesteia se află depuneri albicioase, acestea vor fi îndepărtate cu o lavetă uscată.

11. Protecția mediului înconjurător

Vă rugăm ca după expirarea duratei de viață a aparatului, acesta să fie depus în locuri special amenajate și în sistemul de recuperare și colectare.
