Produkttyp	Bipolarer Spannungsprüfer
Marke	BENNING
Modell	DUSPOL Digital LC
Kategorie	Messgeräte
Norm	IEC 61243-3
Überspannungskategorie	CAT IV 500 V, CAT III 690 V
Schutzart	IP 64
Nennspannungsbereich	6 V bis AC 690 V / DC 750 V
Innenwiderstand (Messkreis)	PTC 15 kΩ ≥ 360 kΩ
Innenwiderstand (Lastkreis)	ca. 3,7 kΩ ... 150 kΩ
Stromverbrauch (Messung)	max. < 3,5 mA AC/DC
Stromverbrauch (Last)	max. 0,2 A (750 V)
Anzeige	LCD + LED mit hohem Kontrast
Funktionen	AC/DC-Spannungstest, Durchgangstest, Phasentest, Phasenfolgetest, HOLD-Funktion, Messstellenbeleuchtung, Vibrationsmotor
Stromversorgung	2 Micro-Batterien LR03/AAA (1,5 V)
Automatische Einschaltung	ab ≥ 6 V
Maximale Einschaltdauer	30 s (Pause 240 s)
Gewicht	ca. 200 g
Länge des Anschlusskabels	ca. 900 mm
Betriebstemperatur	-10 °C bis +55 °C
Relative Luftfeuchtigkeit	20 % bis 96 %
Wartung	Mit einem trockenen Tuch reinigen, Batterien bei Bedarf ersetzen
Sicherheit	Elektroden nicht berühren, nur an den isolierten Griffen verwenden
Ersatzteile	Batterien (2 x LR03/AAA), O-Ring Ref. 772897

Häufig gestellte Fragen - DUSPOL Digital LC BENNING

Wie teste ich die Funktion des Geräts vor der Verwendung?

Führen Sie vor jeder Benutzung einen Funktionstest durch, indem Sie die Prüfspitzen kurzschließen und die Taste des Testfühlers L1 drücken. Der Summertöner muss ertönen und alle Segmente der LCD-Anzeige sowie die Beleuchtung müssen funktionieren. Überprüfen Sie dann an einer bekannten Spannungsquelle (z. B. 230 V AC) und einem Durchgangstest.

Was ist der messbare Spannungsbereich des DUSPOL Digital LC?

Der DUSPOL Digital LC kann Wechselspannungen von 6 V bis 690 V und Gleichspannungen von 6 V bis 750 V messen. Die Anzeige erfolgt automatisch bis 80 V mit einer Dezimalstelle.

Wie verwende ich die HOLD-Funktion?

Drücken Sie während einer Messung die Taste des Testfühlers L1 für mindestens 1,5 Sekunden, um den letzten Messwert auf dem Bildschirm einzufrieren (blinkende Anzeige). Lassen Sie die Taste los, um den Wert zu löschen. Diese Funktion ist nützlich, um den Wert abzulesen, nachdem Sie das Gerät vom Prüfpunkt entfernt haben.

Wie wechsle ich die Batterien?

Stellen Sie sicher, dass das Gerät nicht unter Spannung steht. Öffnen Sie das Batteriefach mit einem Schraubendreher, indem Sie ihn eine Vierteldrehung gegen den Uhrzeigersinn drehen. Entfernen Sie die alten Batterien und legen Sie zwei neue LR03/AAA-Batterien unter Beachtung der angegebenen Polarität ein. Schließen Sie es durch Drehen im Uhrzeigersinn. Überprüfen Sie den Zustand des O-Rings (Ref. 772897) und ersetzen Sie ihn bei Bedarf.

Wie führe ich einen Durchgangstest durch?

Bringen Sie die beiden Kontaktelektroden mit den zu prüfenden Punkten in Kontakt. Wenn der Widerstand unter 200 kΩ liegt, ertönt ein akustisches Signal und das Symbol für Durchgang erscheint auf dem Bildschirm. Achtung: Der geprüfte Stromkreis darf nicht unter Spannung stehen.

Wie teste ich die Phase einer Wechselspannung?

Der Phasentest erfordert ein geerdetes Netz und eine Spannung von mindestens 230 V. Halten Sie die isolierten Griffe, betätigen Sie kurz die Taste des Testfühlers L1, um das Gerät einzuschalten (das Display zeigt 0,0). Bringen Sie dann die Elektrode des Testfühlers L2 mit dem zu prüfenden Punkt in Kontakt. Wenn das Phasensymbol erscheint, liegt der Punkt unter Spannung.

Wie teste ich die Phasenfolge eines Drehstromnetzes?

Legen Sie die beiden Elektroden an zwei verschiedene Phasen (Spannung mindestens 230 V zwischen den Phasen). Das Display zeigt die Drehrichtung im Uhrzeigersinn oder gegen den Uhrzeigersinn mit einem Symbol an. Führen Sie immer einen Gegentest durch, indem Sie die Elektroden vertauschen: Die Richtung muss sich umkehren. Wenn beide Test die gleiche Richtung ergeben, ist die Erdung unzureichend.

Was tun, wenn das Display nichts anzeigt, obwohl das Gerät mit Spannung in Kontakt ist?

Überprüfen Sie zunächst, ob die Batterien in gutem Zustand und korrekt eingelegt sind. Wenn das Symbol für schwache Batterie erscheint, ersetzen Sie sie. Das Gerät kann auch ohne Batterien ab 50 V funktionieren (spannungslose Spannungsprüfung). Stellen Sie sicher, dass die Prüfspitzen guten Kontakt haben und die Spannung im angegebenen Bereich liegt.

Kann das Gerät ohne Batterien betrieben werden?

Ja, für Spannungen ab 50 V kann der DUSPOL Digital LC eine Spannungsprüfung ohne Batterien durchführen. Funktionen wie der Durchgangstest, die Beleuchtung oder der Phasentest erfordern jedoch intakte Batterien.

Was sind die wesentlichen Sicherheitsvorkehrungen?

Halten Sie das Gerät nur an den isolierten Griffen. Berühren Sie niemals die Kontaktelektroden. Überprüfen Sie die Funktion vor jeder Benutzung. Beachten Sie die maximale Einschaltdauer (30 s) und die Ruhezeit (240 s). Verwenden Sie das Gerät unter den angegebenen klimatischen Bedingungen (-10 °C bis +55 °C, Luftfeuchtigkeit 20-96 %). Decken Sie nach Gebrauch die Spitzen mit der mitgelieferten Schutzkappe ab.

BEDIENUNGSANLEITUNG DUSPOL Digital LC BENNING

L2 L1 V~ 690 6 690V~ 400 ~10,200V 230 120V~ 120 50V~ 50 8.8 24 12 DUSPOL® digital LC IP 64 BENNING geprüft und zugelassen DVE GS Geprüft und zugelassen

L2 BENNING DUSPOL® digital CT IP64 0.88 50V 100 6.690V 400 300 230 120 120 120 120 120 120 120 120 120 120 120 120 120 120 120 120 120 120 120 120 120 120 120 120 120 14 N N L K L G G 6 5 4 3 2 5

T.-Nr. 756223.00/12-2008

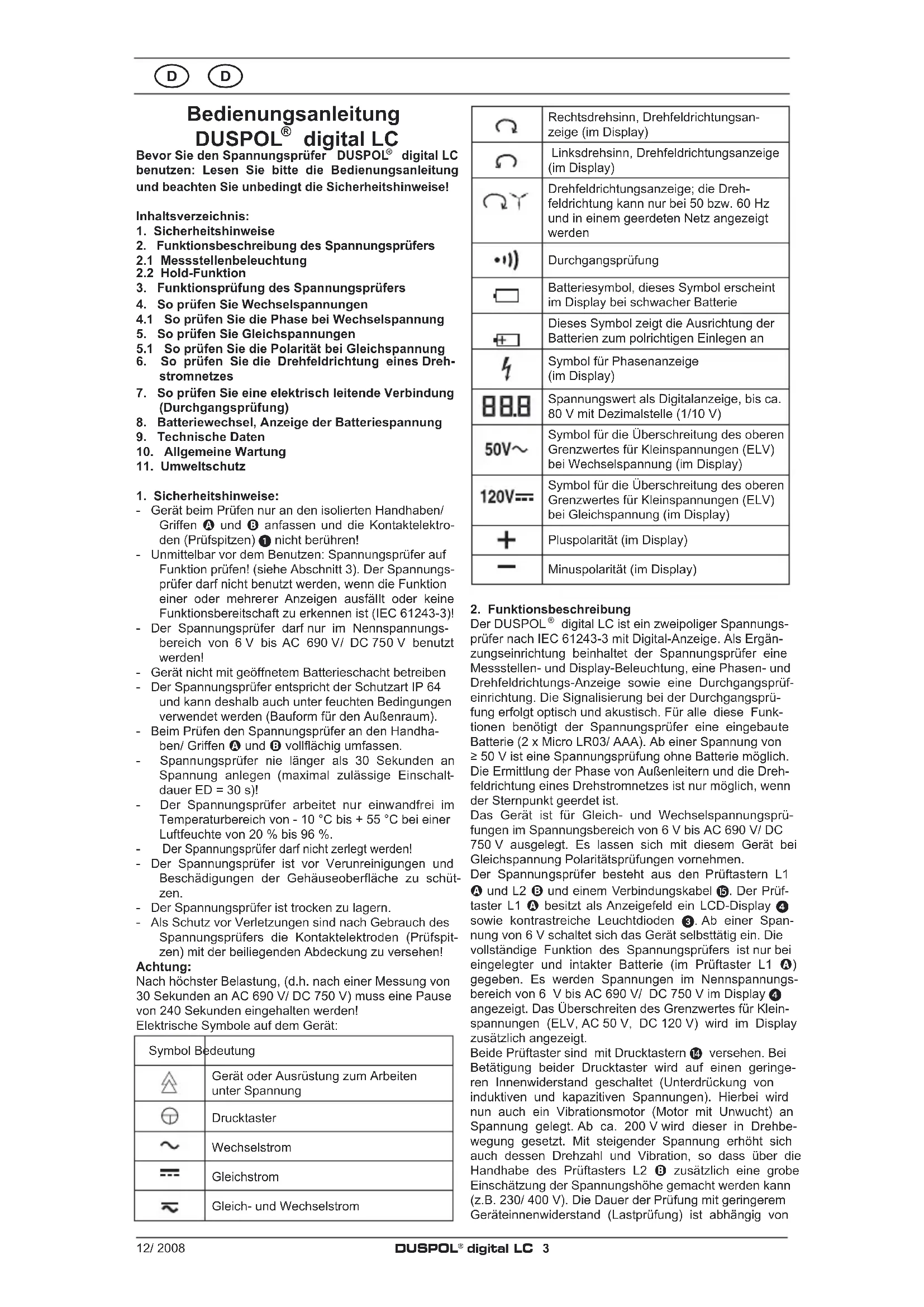

Bedienungsanleitung DUSPOL® digital LC

Bevor Sie den Spannungsprüfer DUSPOL® digital LC benutzen: Lesen Sie bitte die Bedienungsanleitung und beachten Sie unbedingt die Sicherheitshinweise!

Inhaltsverzeichnis:

1. Sicherheitshinweise
2. Funktionsbeschreibung des Spannungsprüfers
   2.1 Messstellenbeleuchtung
   2.2 Hold-Funktion
3. Funktionsprüfung des Spannungsprüfers
4. So prüfen Sie Wechselspannungen
   4.1 So prüfen Sie die Phase bei Wechselspannung
5. So prüfen Sie Gleichspannungen
   5.1 So prüfen Sie die Polarität bei Gleichspannung
6. So prüfen Sie die Drehfeldrichtung eines Drehstromnetzes
7. So prüfen Sie eine elektrisch leitende Verbindung (Durchgangsprüfung)
8. Batteriewechsel, Anzeige der Batteriespannung
9. Technische Daten
10. Allgemeine Wartung

11. Umweltschutz

12. Sicherheitshinweise:

13. Gerät beim Prüfen nur an den isolierten Handhaben/Griffen A und B anfassen und die Kontaktelektroden (Prüfspitzen) ① nicht berühren!

14. Unmittelbar vor dem Benutzen: Spannungsprüfer auf Funktion prüfen! (siehe Abschnitt 3). Der Spannungsprüfer darf nicht benutzt werden, wenn die Funktion einer oder mehrerer Anzeigen ausfällt oder keine Funktionsbereitschaft zu erkennen ist (IEC 61243-3)!
15. Der Spannungsprüfer darf nur im Nennspannungsbereich von 6 V bis AC 690 V/ DC 750 V benutzt werden!
16. Gerät nicht mit geöffnetem Batterieschacht betreiben
17. Der Spannungsprüfer entspricht der Schutzart IP 64 und kann deshalb auch unter feuchten Bedingungen verwendet werden (Bauform für den Außenraum).
18. Beim Prüfen den Spannungsprüfer an den Handhaben/ Griffen A und B vollflächig umfassen.
19. Spannungsprüfer nie länger als 30 Sekunden an Spannung anlegen (maximal zulässige Einschalt-dauer ED = 30 s)!
20. Der Spannungsprüfer arbeitet nur einwandfrei im Temperaturbereich von - 10 °C bis + 55 °C bei einer Luftfeuchte von 20 % bis 96 %.
21. Der Spannungsprüfer darf nicht zerlegt werden!
22. Der Spannungsprüfer ist vor Verunreinigungen und Beschädigungen der Gehäuseoberfläche zu schützen.
23. Der Spannungsprüfer ist trocken zu lagern.
24. Als Schutz vor Verletzungen sind nach Gebrauch des Spannungsprüfers die Kontaktelektroden (Prüfspitzen) mit der beiliegenden Abdeckung zu versehen!

Achtung:

Nach höchster Belastung, (d.h. nach einer Messung von 30 Sekunden an AC 690 V/ DC 750 V) muss eine Pause von 240 Sekunden eingehalten werden!

Elektrische Symbole auf dem Gerät:

Symbol Bedeutung
	Gerät oder Ausrüstung zum Arbeiten unter Spannung
	Drucktaster
~	Wechselstrom
---	Gleichstrom
~	Gleich- und Wechselstrom

	Rechtsdrehsinn, Drehfeldrichtungsanzeige (im Display)
	Linksdrehsinn, Drehfeldrichtungsanzeige (im Display)
	Drehfeldrichtungsanzeige; die Drehfeldrichtung kann nur bei 50 bzw. 60 Hz und in einem geerdeten Netz angezeigt werden
	Durchgangsprüfung
	Batteriesymbol, dieses Symbol erscheint im Display bei schwacher Batterie
	Dieses Symbol zeigt die Ausrichtung der Batterien zum polrichtigen Einlegen an
	Symbol für Phasenanzeige (im Display)
	Spannungswert als Digitalanzeige, bis ca. 80 V mit Dezimalstelle (1/10 V)
50V~	Symbol für die Überschreitung des oberen Grenzwertes für Kleinspannungen (ELV) bei Wechselspannung (im Display)
120V---	Symbol für die Überschreitung des oberen Grenzwertes für Kleinspannungen (ELV) bei Gleichspannung (im Display)
	Pluspolarität (im Display)
	Minuspolarität (im Display)

2. Funktionsbeschreibung

Der DUSPOL ^® digital LC ist ein zweipoliger Spannungsprüfer nach IEC 61243-3 mit Digital-Anzeige. Als Ergänzungseinrichtung beinhaltet der Spannungsprüfer eine Messstellen- und Display-Beleuchtung, eine Phasen- und Drehfeldrichtungs-Anzeige sowie eine Durchgangsprüfeinrichtung. Die Signalisierung bei der Durchgangsprüfung erfolgt optisch und akustisch. Für alle diese Funktionen benötigt der Spannungsprüfer eine eingebaute Batterie (2 x Micro LR03/ AAA). Ab einer Spannung von ≥ 50 V ist eine Spannungsprüfung ohne Batterie möglich. Die Ermittlung der Phase von Außenleitern und die Drehfeldrichtung eines Drehstromnetzes ist nur möglich, wenn der Sternpunkt geerdet ist.

Das Gerät ist für Gleich- und Wechselspannungsprüfungen im Spannungsbereich von 6 V bis AC 690 V/ DC 750 V ausgelegt. Es lassen sich mit diesem Gerät bei Gleichspannung Polaritätsprüfungen vornehmen.

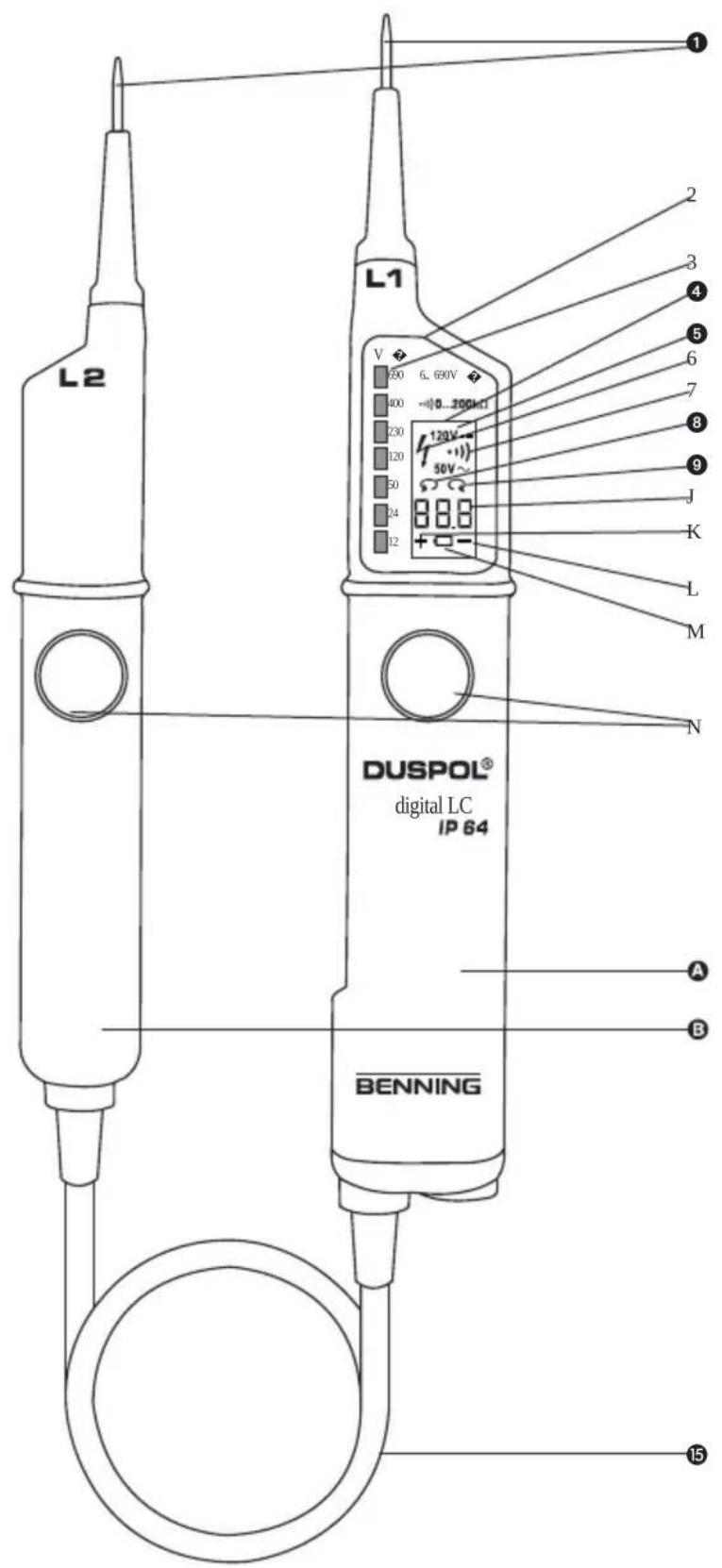

Der Spannungsprüfer besteht aus den Prüftastern L1 A und L2 B und einem Verbindungskabel 15. Der Prüftaster L1 A besitzt als Anzeigefeld ein LCD-Display 4 sowie kontrastreiche Leuchtdioden 3. Ab einer Spannung von 6 V schaltet sich das Gerät selbsttätig ein. Die vollständige Funktion des Spannungsprüfers ist nur bei eingelegter und intakter Batterie (im Prüftaster L1 A) gegeben. Es werden Spannungen im Nennspannungsbereich von 6 V bis AC 690 V/ DC 750 V im Display 4 angezeigt. Das Überschreiten des Grenzwertes für Kleinspannungen (ELV, AC 50 V, DC 120 V) wird im Display zusätzlich angezeigt.

Beide Prüftaster sind mit Drucktastern 14 versehen. Bei Betätigung beider Drucktaster wird auf einen geringeren Innenwiderstand geschaltet (Unterdrückung von induktiven und kapazitiven Spannungen). Hierbei wird nun auch ein Vibrationsmotor (Motor mit Unwucht) an Spannung gelegt. Ab ca. 200 V wird dieser in Drehbewegung gesetzt. Mit steigender Spannung erhöht sich auch dessen Drehzahl und Vibration, so dass über die Handhabe des Prüftasters L2 ⑧ zusätzlich eine grobe Einschätzung der Spannungshöhe gemacht werden kann (z.B. 230/ 400 V). Die Dauer der Prüfung mit geringerem Geräteinnenwiderstand (Lastprüfung) ist abhängig von

der Höhe der zu messenden Spannung. Damit das Gerät sich nicht unzulässig erwärmt, ist ein thermischer Schutz (Rückregelung) vorgesehen. Bei dieser Rückregelung fällt auch die Drehzahl des Vibrationsmotors.

Das Anzeigefeld

Das Anzeigefeld ② besteht aus einem LCD-Display ④ sowie kontrastreichen Leuchtdioden (LED) ③, die Gleich- und Wechselspannungen in Stufen von 12; 24; 50; 120; 230; 400; 690 V anzeigen. Bei den angegebenen Spannungen handelt es sich um Nennspannungen. Im LCD-Display werden die Überschreitung des oberen Grenz wertes für Kleinspannungen (ELV) ⑤, die Phase ⑥, das Symbol für Durchgang ⑦, die Drehfeldrichtung ⑧ und ⑨, der genaue Spannungswert ⑩, die Polarität bei Gleichstrom ⑪ und ⑫ sowie ein Symbol für zu schwache Batterien ⑬ angezeigt. Der Messbereich für die stufenlose Spannungsmessung wird automatisch eingestellt. Bis 80 V wird der Wert mit einer Dezimalstelle angezeigt, bei größeren Werten entfällt die Dezimalstelle.

2.1 Messstellenbeleuchtung

Die Messstellenbeleuchtung wird durch Betätigung des Drucktasters 14 im Prüftaster L1 A bei eingeschaltetem Gerät aktiviert. Es erfolgt je nach Helligkeit eine automatische Zuschaltung der LCD-Hintergrundbeleuchtung.

Hinweis:

Für die Messstellenbeleuchtung muss die Anzeige 0,0 V sein, sonst erkennt der Spannungsprüfer die Hold-Funktion.

2.2 Hold-Funktion

Wird während einer Spannungsprüfung der Drucktaster 14 im Prüftaster L1 A 1,5 Sekunden betätigt und gehalten, so wird der letzte Messwert blinkend angezeigt. Der Spannungsprüfer kann vom Anlagenteil getrennt und abgelesen werden (DATA HOLD). Löschung erfolgt durch Loslassen des Drucktasters.

Hinweis:

Bei der Lastprüfung, länger als 1,5 Sekunden betätigt, wird die Hold-Funktion aktiviert!

3. Funktionsprüfung

• Unmittelbar vor dem Benutzen den Spannungsprüfer auf Funktion prüfen!
• Aktivierung der Prüfeinrichtung (Selbsttest)

- Prüfspitzen kurzschließen

• Spannungsprüfer über den Drucktaster 14 im Prüftaster L1 A einschalten und gedrückt halten
• der Summer ertönt, alle Segmente der LCD-Anzeige sowie Hintergrund- und Messstellenbeleuchtung müssen Funktion zeigen

- Testen Sie alle Funktionen an bekannten Spannungsquellen.

- Verwenden Sie für die Gleichspannungsprüfung z.B. eine Autobatterie.

- Verwenden Sie für die Wechselspannungsprüfung z.B. eine 230 V-Steckdose.

- Verbinden Sie beide Prüfelektroden ① zur Funktionskontrolle der Durchgangsprüfung

- Wenn nötig, wechseln Sie die Batterien Verwenden Sie den Spannungsprüfer nicht, wenn nicht alle Funktionen einwandfrei funktionieren!

4. So prüfen Sie Wechselspannungen

• Legen Sie die Kontaktelektroden ① der Prüftaster L1 A und L2 B an die zu prüfenden Anlagenteile.
• Der Spannungsprüfer schaltet sich bei vorhandener Messspannung (6 V) selbsttätig ein und zeigt im Display den Spannungswert 10 an (bis ca. 80 V mit Dezimalstelle!).
• Bei Wechselspannung ab 6 V wird der digitale Spannungswert 10 sowie das Plus- und Minus-Symbol 11 und 12 im LCD-Display angezeigt. Darüber hinaus leuchten alle LED bis zum Stufenwert der anliegenden Spannung.
• Bei Betätigung beider Drucktaster 14 wird im Prüf-

taster L2 Ⓑ, ab einer anliegenden Spannung von ca. 200 V, der Vibrationsmotor in Drehbewegung gesetzt. Mit steigender Spannung erhöht sich seine Drehzahl.

Achten Sie unbedingt darauf, dass Sie den Spannungsprüfer nur an den isolierten Handhaben der Prüftaster L1

A und L2 B anfassen, das Anzeigefeld nicht verdecken und die Kontaktelektroden nicht berühren!

Hinweis:

Die Anzeige auf dem LCD-Display kann durch ungünstige Lichtverhältnisse beeinträchtigt werden.

4.1 So prüfen Sie die Phase bei Wechsel spannung

- Die Phasenprüfung ist im geerdeten Netz ab 230 V möglich!

• Umfassen Sie vollflächig beide Handhaben/Griffe A und B der Prüftaster L1 und L2 (Ableitstrom für Phasenprüfung über Handhabe L1!).
• Schalten Sie den Spannungsprüfer durch kurzes Betätigen des Drucktasters 14 im Prüftaster L1 A ein (bleibt ca. 10 Sekunden eingeschaltet!). Bei eingeschaltetem Gerät zeigt die Anzeige „0,0“!
• Legen Sie die Kontaktelektrode ① des Prüftasters L1 A an den zu prüfenden Anlagenteil.

Achten Sie unbedingt darauf, dass bei der einpoligen Prüfung (Phasenprüfung) die Kontaktelektrode vom Prüftaster L2 Ⓑ nicht berührt wird!

Wenn oben im Display der LCD-Anzeige ④ das Symbol „⁴“ ⑥ erscheint, liegt an diesem Anlagenteil die Phase einer Wechselspannung.

Hinweis:

Die Anzeige auf dem LCD-Display ④ kann durch ungünstige Lichtverhältnisse, Schutzkleidung und isolierende Standortgegebenheiten beeinträchtigt werden.

5. So prüfen Sie Gleichspannungen

• Legen Sie die Kontaktelektroden ① der Prüftaster L1 A und L2 B an die zu prüfenden Anlagenteile.
• Bei einer anliegenden Spannung von mindestens 6 V schaltet sich der Spannungsprüfer selbsttätig ein und zeigt im Display den Spannungswert an.
• Bei Spannungsprüfungen unter 6 V ist der Spannungsprüfer durch kurzes Betätigen des Drucktaster 14 im Prüftaster L1 A einzuschalten.
• Bei Gleichspannung ab 6 V wird der digitale Spannungswert 10 sowie das Plus- oder Minus-Symbol 11 und 12 im LCD-Display angezeigt. Darüber hinaus leuchten alle LED bis zum Stufenwert der anliegenden Spannung.
• Bei Betätigung beider Drucktaster 14 wird im Prüftaster L2 B, ab einer anliegenden Spannung von ca. 200 V, der Vibrationsmotor in Drehbewegung gesetzt. Mit steigender Spannung erhöht sich seine Drehzahl.

5.1 So prüfen Sie die Polarität bei Gleichspannung

• Legen Sie die Kontaktelektroden ① der Prüftaster L1 A und L2 B an die zu prüfenden Anlagenteile.
• Bei einer anliegenden Spannung von mindestens 6 V schaltet sich der Spannungsprüfer selbsttätig ein und zeigt im Display den Spannungswert an.
• Bei Spannungsprüfungen unter 6 V ist der Spannungsprüfer durch kurzes Betätigen des Drucktaster 14 im Prüftaster L2 B einzuschalten.
• Durch ein „+“ ⑪ bzw. ein „-“ Symbol ⑫ wird die Polarität der anliegenden Gleichspannung angezeigt. Dabei entspricht der angezeigte Pol dem, der am Anzeigegriff L1 ⑨ anliegt.

6. So prüfen Sie die Drehfeldrichtung eines Drehstromnetzes

• Die Prüfung der Drehfeldrichtung ist ab 230 V Wechselspannung (Phase gegen Phase) im geerdeten Drehstromnetz möglich.
• Umfassen Sie vollflächig beide Handhaben/ Griffe

A und B der Prüftaster L1 und L2 (Ableitstrom für Prüfung der Drehfeldrichtung über Handhabe L1!).

• Legen Sie die Kontaktelektroden ① der Prüftaster L1 A und L2 B an die zu prüfenden Anlageteile.
• Bei einer anliegenden Spannung von mindestens 6 V schaltet sich der Spannungsprüfer selbsttätig ein und zeigt im Display den Spannungswert an.
• Die 3-stellige Ziffernanzeige muss die Außenleiterspannung anzeigen.
• Bei Kontaktierung der beiden Prüfelektroden 1 an zwei in Rechtsdrehfolge angeschlossenen Phasen eines Drehstromnetzes wird im LCD-Display 4 das Symbol „(Rechtsdrehsinn) 9 angezeigt. Ist bei zwei Phasen die Rechtsdrehfolge nicht gegeben, so wird das Symbol „(Linksdrehsinn) 8 angezeigt.

Die Prüfung der Drehfeldrichtung erfordert stets eine Gegenkontrolle! Bei der Gegenkontrolle ist die Messung mit vertauschten Prüfelektroden ① nochmals durchzuführen. Bei der Gegenkontrolle muss im LCD-Display ein gegenteiliger Drehsinn angezeigt werden. Zeigt das Gerät in beiden fällen Rechtsdrehsinn an, liegt eine zu schwache Erdung vor.

Hinweis:

Die Anzeige auf dem LCD-Display ④ kann durch ungünstige Lichtverhältnisse, Schutzkleidung und isolierende Standortgegebenheiten beeinträchtigt werden.

7. So prüfen Sie eine elektrisch leitende Verbindung (Durchgangsprüfung)

• Die Durchgangsprüfung ist an spannungsfrei geschalteten Anlagenteilen durchzuführen, ggf. sind Kondensatoren zu entladen.
• Die benötigte Prüfspannung liefert die im Prüftaster L1 Ⓐ integrierte Spannungsversorgung (2 x 1,5 V-Batterie).
• Eine Prüfung ist im Bereich von 0 - 200 kΩ möglich.
• Legen Sie die Prüftaster L1 A und L2 B mit den Kontaktelektroden ① an die zu prüfenden Anlagenteile.
• Bei Kontaktierung einer elektrisch leitenden Verbindung mit den Kontaktelektroden ① ertönt ein Signalton und in der LCD-Anzeige ④ wird das Symbol ⑦ angezeigt.
• Liegt an der Messstelle Spannung an, schaltet der Spannungsprüfer automatisch auf Spannungsprüfung um und zeigt diese an (siehe Abschnitt 4. und 5.).

8. Batteriewechsel

Gerät bei offenem Batteriefach nicht an Spannung legen! Die Energieversorgung des DUSPOL ^ digital LC erfolgt über zwei im Gerät eingebaute Batterien Typ Micro (LR03/ AAA). Der Batteriewechsel ist erforderlich, wenn im Display das Batteriesymbol (schwache Batterie) 13 erscheint. Dieses erfolgt, wenn die Batteriespannung unter 2,75 V liegt.

Anzeige der Batteriespannung

Spannungsprüfer durch kurzes Betätigen des Drucktaster 14 im Prüftaster L1 A einschalten, nach ca. 10 Sekunden wird der Wert der Batteriespannung für 1 Sekunde angezeigt (Beispiel: ≡29).

So wechseln Sie die Batterien:

Entriegeln Sie mit Hilfe eines Schraubendrehers das Batteriefach (neben dem Kabelaustritt) durch eine 14 -Umdrehung in Pfeilrichtung (gegen den Uhrzeigersinn). Schlitz steht nun senkrecht und das Batteriefach kann mit den Batterien herausgezogen werden.

Entfernen Sie die entladenen Batterien aus dem Batteriefach. Legen Sie die neuen Batterien polrichtig (siehe Aufschrift) in das Batteriefach. Schieben Sie das Batteriefach mit den Batterien wieder in den Schacht und verriegeln dieses durch eine 14 -Drehung im Uhrzeigersinn (Schlitz waagerecht und Markierungspunkte stehen gegenüber!). Achten Sie darauf, dass der O-Ring (T-Nr. 772897) nicht beschädigt ist, gegebenenfalls ist dieser zu ersetzen.

Batterie-Entsorgung

Batterien gehören nicht in den Hausmüll. Sie können Ihre alten Batterien bei den öffentlichen Sammelstellen in Ihrer Gemeinde oder überall dort abgeben, wo Batterien der betreffenden Art verkauft werden.

9. Technische Daten

• Vorschrift: IEC 61243-3
• Überspannungskategorie: CAT IV 500 V, CAT III 690 V
• Schutzart: IP 64 (DIN VDE 0470-1 IEC/ EN 60529)
  6 - erste Kennziffer: Schutz gegen Zugang zu gefährlichen Teilen und Schutz gegen feste Fremd körper, staubdicht
  4 - zweite Kennziffer: Geschützt gegen Spritz wasser. Auch bei Niederschlägen verwendbar.

- Nennspannungsbereich: 6 V bis AC 690 V/ DC 750 V

- Innenwiderstand, Messkreis: PTC 15 kΩ ≥ 360 kΩ

- Innenwiderstand, Lastkkreis - beide Drucktaster betätigt!: ca. 3,7 kΩ ... (150 kΩ)

- Stromaufnahme, Messkreis: max. < 3,5 mA (AC/ DC)

- Stromaufnahme, Lastkreis - beide Drucktaster betätigt!: I _s 0,2 A (750 V)

- Polaritätsanzeige: LCD Symbol +; -

- Spannungsanzeige, stufenlos 6 - 750 V,

- Spannungsbereich I: bis ca. 80 V (88,8)

- Spannungsbereich II: ab ca. 80 V (888)

- max. Anzeigefehler: ± 2 % vom Endwert Spannungsbereich 20 - 150 Hz Sinus oder DC ELV U _n - 15 %

- Nennfrequenzbereich f: 0 bis 150 Hz

- Phasen- und Drehfeldrichtungsanzeige: ≥ U _n 230 V, 50/ 60 Hz

- Vibrationsmotor, Anlauf: ≥ U 230 V

- Prüfstrom, Durchgangsprüfung: max. 2 μA

- Prüfbereich, Durchgangswiderstand: 0 - 200 kΩ

- Schallpegel akustisches Signal: 55 dB

- max. zulässige Einschaltdauer: ED = 30 s (max. 30 Sekunden), 240 s Pause

- Geräteeinschaltung bei Messspannung: ≥ 6 V

- Geräteeinschaltung per Hand: durch Drucktaster L1 A

- Eingebaute Prüfeinrichtung: Aktivierung durch Drucktaster L1 Ⓐ und Kurzschließen der Kontaktelektroden

- HOLD-Funktion, Aktivierung Tastendruck ≥ 1,5 s

- Batterie: 2 x Micro, LR03/ AAA (3 V)

- Gewicht: ca. 200 g

- Verbindungsleitungslänge: ca. 900 mm

- Betriebs- und Lagertemperaturbereich: - 10 °C bis + 55 °C (Klimakategorie N)

- Relative Luftfeuchte: 20 % bis 96 % (Klimakategorie N)

- Rückregelzeiten (thermischer Schutz):

Spannung/ Zeit: 230V/ 30 s, 400 V/ 9 s, 750 V/ 2 s

Achtung!

Spannungsprüfer ist bei leerer Batterie nicht funktionsfähig! Ab einer Spannung von ≥ 50 V ist eine Spannungsprüfung ohne Batterie möglich. Entfernen Sie bei längerer Lagerung die Batterien aus dem Gerät!

10. Allgemeine Wartung

Reinigen Sie das Gehäuse äußerlich mit einem sauberen trockenen Tuch (Ausnahme spezielle Reinigungstücher). Falls Elektrolytverunreinigungen oder weiße Ablagerungen im Bereich der Batterie oder des Batteriegehäuses vorhanden sind, reinigen Sie auch diese mit einem trockenen Tuch.

11. Umweltschutz

Bitte führen Sie das Gerät am Ende seiner Lebensdauer den zur Verfügung ste hen den Rückgabe- und Sammelsystemen zu.

Operating manual DUSPOL ^® digital LC

- Relativ légnedvesség: 20 % bis 96 % (Klimakategoria N)

9. Technische gegevens

3. Funktionsprovning

Benning Elektrotechnik & Elektronik GmbH & Co. KG

Münsterstraße 135 - 137

D - 46397 Bocholt

Phone: [phone] • Fax: [phone]

www.benning.de • E-Mail: [e-mail]
