Typ produktu	Dwubiegunowy detektor napięcia
Marka	BENNING
Model	DUSPOL Digital LC
Kategoria	Sprzęt pomiarowy
Norma	IEC 61243-3
Kategoria przepięciowa	CAT IV 500 V, CAT III 690 V
Klasa ochrony	IP 64
Zakres napięcia znamionowego	6 V do AC 690 V / DC 750 V
Rezystancja wewnętrzna (obwód pomiarowy)	PTC 15 kΩ ≥ 360 kΩ
Rezystancja wewnętrzna (obwód obciążenia)	ok. 3,7 kΩ ... 150 kΩ
Pobór prądu (pomiar)	maks. < 3,5 mA AC/DC
Pobór prądu (obciążenie)	maks. 0,2 A (750 V)
Wyświetlacz	LCD + LED o wysokim kontraście
Funkcje	Test napięcia AC/DC, test ciągłości, test fazy, test kolejności faz, funkcja HOLD, oświetlenie punktu pomiarowego, silnik wibracyjny
Zasilanie	2 baterie miniaturowe LR03/AAA (1,5 V)
Automatyczne włączanie	od ≥ 6 V
Maksymalny czas włączenia	30 s (przerwa 240 s)
Waga	ok. 200 g
Długość przewodu połączeniowego	ok. 900 mm
Temperatura robocza	-10 °C do +55 °C
Wilgotność względna	20 % do 96 %
Konserwacja	Czyścić suchą szmatką, w razie potrzeby wymienić baterie
Bezpieczeństwo	Nie dotykać elektrod, używać wyłącznie za izolowane uchwyty
Części zamienne	Baterie (2 x LR03/AAA), pierścień uszczelniający (O-ring) ref. 772897

Często zadawane pytania - DUSPOL Digital LC BENNING

Jak przetestować działanie urządzenia przed użyciem?

Przed każdym użyciem przeprowadź test działania, zwierając końcówki pomiarowe i naciskając przycisk sondy pomiarowej L1. Sygnalizator dźwiękowy powinien zadziałać, a wszystkie segmenty wyświetlacza LCD oraz podświetlenie powinny działać. Następnie sprawdź na znanym źródle napięcia (np. 230 V AC) i na teście ciągłości.

Jaki jest zakres mierzonych napięć przez DUSPOL Digital LC?

DUSPOL Digital LC może mierzyć napięcia przemienne od 6 V do 690 V i napięcia stałe od 6 V do 750 V. Wyświetlanie jest automatyczne do 80 V z jednym miejscem po przecinku.

Jak używać funkcji HOLD?

Podczas pomiaru naciśnij przycisk sondy pomiarowej L1 przez co najmniej 1,5 sekundy, aby zablokować ostatnią zmierzoną wartość na ekranie (migający wyświetlacz). Zwolnij przycisk, aby usunąć wartość. Ta funkcja jest przydatna do odczytu pomiaru po odłączeniu urządzenia od punktu testowego.

Jak wymienić baterie?

Upewnij się, że urządzenie nie jest pod napięciem. Otwórz komorę baterii za pomocą śrubokręta, obracając o ćwierć obrotu w kierunku przeciwnym do ruchu wskazówek zegara. Wyjmij zużyte baterie i włóż dwie nowe baterie LR03/AAA, przestrzegając wskazanej biegunowości. Zamknij, obracając w kierunku zgodnym z ruchem wskazówek zegara. Sprawdź stan pierścienia uszczelniającego (ref. 772897) i wymień go w razie potrzeby.

Jak przeprowadzić test ciągłości?

Zetknij dwie elektrody stykowe z punktami do testowania. Jeśli rezystancja jest mniejsza niż 200 kΩ, rozlega się sygnał dźwiękowy i na ekranie pojawia się symbol ciągłości. Uwaga: testowany obwód nie może być pod napięciem.

Jak przetestować fazę napięcia przemiennego?

Test fazy wymaga sieci uziemionej i napięcia co najmniej 230 V. Trzymaj izolowane uchwyty, krótko naciśnij przycisk sondy L1, aby włączyć urządzenie (ekran pokazuje 0,0). Następnie zetknij elektrodę sondy L2 z testowanym punktem. Jeśli pojawi się symbol fazy, punkt jest pod napięciem.

Jak przetestować kolejność faz w sieci trójfazowej?

Umieść dwie elektrody na dwóch różnych fazach (napięcie co najmniej 230 V między fazami). Ekran wskazuje kierunek zgodny lub przeciwny do ruchu wskazówek zegara za pomocą symbolu. Zawsze wykonaj test kontrolny, odwracając elektrody: kierunek powinien się odwrócić. Jeśli oba testy dają ten sam kierunek, uziemienie jest niewystarczające.

Co zrobić, jeśli ekran nic nie wyświetla, a urządzenie jest w kontakcie z napięciem?

Najpierw sprawdź, czy baterie są sprawne i prawidłowo włożone. Jeśli pojawi się symbol słabej baterii, wymień je. Urządzenie może również działać bez baterii od 50 V (kontrola napięcia bez baterii). Upewnij się, że końcówki pomiarowe mają dobry kontakt i że napięcie mieści się w określonym zakresie.

Czy urządzenie może działać bez baterii?

Tak, dla napięć powyżej lub równych 50 V, DUSPOL Digital LC może przeprowadzić kontrolę napięcia bez baterii. Jednak funkcje takie jak test ciągłości, podświetlenie czy test fazy wymagają sprawnych baterii.

Jakie są podstawowe środki ostrożności?

Trzymaj urządzenie wyłącznie za izolowane uchwyty. Nigdy nie dotykaj elektrod stykowych. Sprawdź działanie przed każdym użyciem. Przestrzegaj maksymalnego czasu włączenia (30 s) i czasu odpoczynku (240 s). Używaj urządzenia w określonych warunkach klimatycznych (-10 °C do +55 °C, wilgotność 20-96 %). Po użyciu zakryj końcówki dostarczoną osłoną.

INSTRUKCJA OBSŁUGI DUSPOL Digital LC BENNING

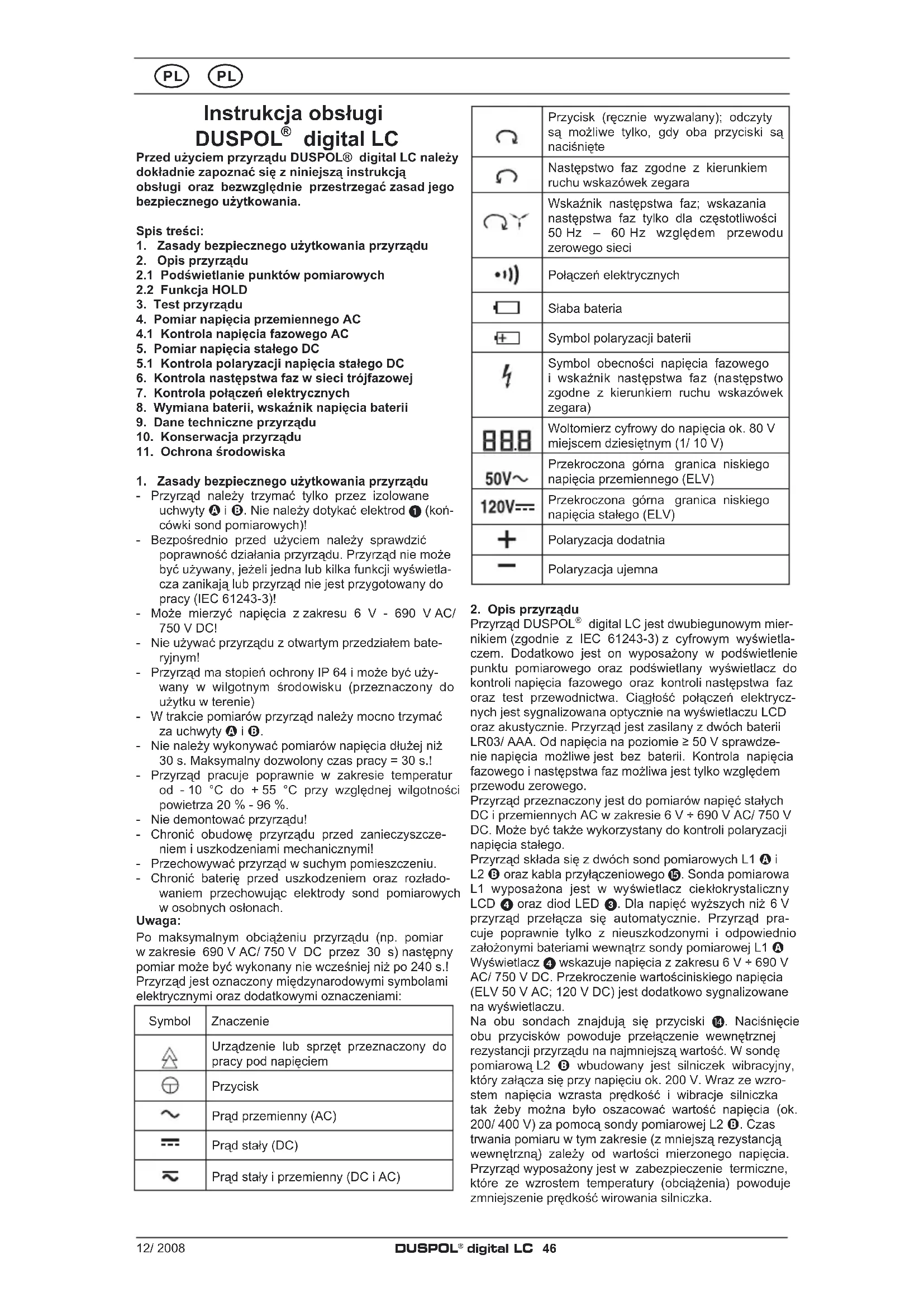

Instrukcja obsługi DUSPOL® digital LC

Przed użyciem przyrządu DUSPOL® digital LC należy dokładnie zapoznać się z niniejszą instrukcją obsługi oraz bezwzględnie przestrzegać zasad jego bezpiecznego użytkowania.

Spis treści:

1. Zasady bezpiecznego użytkowania przyrządu
2. Opis przyrządu
   2.1 Podświetlanie punktów pomiarowych
   2.2 Funkcja HOLD
3. Test przyrządu
4. Pomiar napięcia przemiennego AC
   4.1 Kontrola napięcia fazowego AC
5. Pomiar napięcia stałego DC
   5.1 Kontrola polaryzacji napięcia stałego DC
6. Kontrola następstwa faz w sieci trójfazowej
7. Kontrola połączeń elektrycznych
8. Wymiana baterii, wskaźnik napięcia baterii
9. Dane techniczne przyrządu
10. Konserwacja przyrządu
11. Ochrona środowiska

1. Zasady bezpiecznego użytkowania przyrządu

• Przyrząd należy trzymać tylko przez izolowane uchwyty A i B. Nie należy dotykać elektrod 1 (końcówki sond pomiarowych)!
• Bezpośrednio przed użyciem należy sprawdzić poprawność działania przyrządu. Przyrząd nie może być używany, jeżeli jedna lub kilka funkcji wyświetlacza zanikają lub przyrząd nie jest przygotowany do pracy (IEC 61243-3)!
• Może mierzyć napięcia z zakresu 6 V - 690 V AC/750 V DC!
• Nie używać przyrządu z otwartym przedziałem bate ryjnym!
• Przyrząd ma stopień ochrony IP 64 i może być używany w wilgotnym środowisku (przeznaczony do użytku w terenie)
• W trakcie pomiarów przyrząd należy mocno trzymać za uchwyty Ⓐ i Ⓑ.
• Nie należy wykonywać pomiarów napięcia dłużej niż 30 s. Maksymalny dozwolony czas pracy = 30 s.!
• Przyrząd pracuje poprawnie w zakresie temperatur od - 10 °C do + 55 °C przy względnej wilgotności powietrza 20 % - 96 %.
• Nie demontować przyrządu!
• Chronić obudowę przyrządu przed zanieczyszczeniem i uszkodzeniami mechanicznymi!
• Przechowywać przyrząd w suchym pomieszczeniu.
• Chronić baterię przed uszkodzeniem oraz rozładowaniem przechowując elektrody sond pomiarowych w osobnych osłonach.

Uwaga:

Po maksymalnym obciążeniu przyrządu (np. pomiar w zakresie 690 V AC/ 750 V DC przez 30 s) następny pomiar może być wykonany nie wcześniej niż po 240 s.! Przyrząd jest oznaczony międzynarodowymi symbolami elektrycznymi oraz dodatkowymi oznaczeniami:

Symbol	Znaczenie
	Urządzenie lub sprzęt przeznaczony do pracy pod napięciem
	Przycisk
~	Prąd przemienny (AC)
---	Prąd stały (DC)
≈	Prąd stały i przemienny (DC i AC)

	Przycisk (ręcznie wyzwalany); odczyty są możliwe tylko, gdy oba przyciski są naciśnięte
	Następstwo faz zgodne z kierunkiem ruchu wskazówek zegara
	Wskaźnik następstwa faz; wskazania następstwa faz tylko dla częstotliwości 50 Hz – 60 Hz względem przewodu zerowego sieci
	Połączeń elektrycznych
	Słaba bateria
	Symbol polaryzacji baterii
	Symbol obecności napięcia fazowego i wskaźnik następstwa faz (następstwo zgodne z kierunkiem ruchu wskazówek zegara)
	Woltomierz cyfrowy do napięcia ok. 80 V miejscem dziesiętnym (1/ 10 V)
50V~	Przekroczona górna granica niskiego napięcia przemiennego (ELV)
120V---	Przekroczona górna granica niskiego napięcia stałego (ELV)
	Polaryzacja dodatnia
	Polaryzacja ujemna

2. Opis przyrządu

Przyrząd DUSPOL ^® digital LC jest dwubiegunowym miernikiem (zgodnie z IEC 61243-3) z cyfrowym wyświetlaczem. Dodatkowo jest on wyposażony w podświetlenie punktu pomiarowego oraz podświetlany wyświetlacz do kontroli napięcia fazowego oraz kontroli następstwa faz oraz test przewodnictwa. Ciągłość połączeń elektrycznych jest sygnalizowana optycznie na wyświetlaczu LCD oraz akustycznie. Przyrząd jest zasilany z dwóch baterii LR03/ AAA. Od napięcia na poziomie ≥ 50 V sprawdzenie napięcia możliwe jest bez baterii. Kontrola napięcia fazowego i następstwa faz możliwa jest tylko względem przewodu zerowego.

Przyrząd przeznaczony jest do pomiarów napięć stałych DC i przemiennych AC w zakresie 6 V ÷ 690 V AC/ 750 V DC. Może być także wykorzystany do kontroli polaryzacji napięcia stałego.

Przyrząd składa się z dwóch sond pomiarowych L1 A i L2 B oraz kabla przyłączeniowego 15. Sonda pomiarowa L1 wyposażona jest w wyświetlacz ciekłokrystaliczny LCD 4 oraz diod LED 3. Dla napięć wyższych niż 6 V przyrząd przełącza się automatycznie. Przyrząd pracuje poprawnie tylko z nieuszkodzonymi i odpowiednio założonymi bateriami wewnątrz sondy pomiarowej L1 A Wyświetlacz 4 wskazuje napięcia z zakresu 6 V ÷ 690 V AC/ 750 V DC. Przekroczenie wartościćniskiego napięcia (ELV 50 V AC; 120 V DC) jest dodatkowo sygnalizowane na wyświetlaczu.

Na obu sondach znajdują się przyciski 14. Naciśnięcie obu przycisków powoduje przełączenie wewnętrznej rezystancji przyrządu na najmniejszą wartość. W sondę pomiarową L2 B wbudowany jest silniczek wibracyjny, który załącza się przy napięciu ok. 200 V. Wraz ze wzrostem napięcia wzrasta prędkość i wibracje silniczka tak żeby można było oszacować wartość napięcia (ok. 200/ 400 V) za pomocą sondy pomiarowej L2 B. Czas trwania pomiaru w tym zakresie (z mniejszą rezystancją wewnętrzną) zależy od wartości mierzonego napięcia. Przyrząd wyposażony jest w zabezpieczenie termiczne, które ze wzrostem temperatury (obciążenia) powoduje zmniejszenie prędkość wirowania silniczka.

Pole wyświetlacza

Wyświetlacz ② zbudowany jest z ciekłokrystaliczny wyświetlacz LCD ④ oraz diod LED ③, wskazujących napięcia DC i AC w zakresach pomiarowych 12 V; 24 V; 50 V; 120 V; 230 V; 400 V; AC 690 V/ DC 750 V odpowia-dających napięciom znamionowym. Ciekłokrystaliczny wyświetlacz LCD wskazuje przekroczenie granicy niskich napięć (ELV) ⑤, napięcie fazowe ⑥, symbol połączeń elektrycznych ⑦, następstwo faz ⑧ i ⑨, dokładną wartość napięcia ⑩, polaryzację napięcia stałego DC ⑪ i ⑫ oraz sygnalizuje zbyt niskie napięcie baterii ⑬. Zakres pomiarowy dla napięć stałych jest ustawiany automatycznie. Do napięcia 80 V wartość pomiaru jest wskazywana z dokładnością do dziesiątych części. Dla napięć o wartościach większych niż 80 V wartość napięcia jest wskazywana bez części dziesiętnej.

2.1 Podświetlanie punktów pomiarowych

Włączony przyrząd umożliwia podświetlenie punktu pomiarowego poprzez naciśnięcie przycisku 14 na sondzie pomiarowej L1 A Podświetlenie wyświetlacza LCD (regulacja jasności) jest uruchamiane automatycznie w zależności od natężenia oświetlenia otoczenia.

Uwaga:

Dla podświetlania punkty pomiarowe na wyświetlaczu musi być wartość 0,0 V w innym przypadku wskaźnik rozpozna to jako funkcję Hold.

2.2 Funkcja HOLD

Podczas pomiaru napięcia, naciśnięcie i przytrzymanie przycisku 14 na sondzie pomiarowej L1 A spowoduje wyświetlenie i pulsowanie na wyświetlaczu wartości ostatniego pomiaru. Dzięki temu użytkownik ma możli vość odczytu ostatniego wskazania przyrządu po odłączeniu go od testowanej jednostki (DATA-HOLD). Ska- sowanie zapamiętanej wartości następuje w momencie zwolnienia przycisku.

Uwaga:

Podczas sprawdzania obciężenia naciśnięcie przycisku dłużej jak 1,5 sekundy uaktywni funkcja HOLD!

3. Test przyrządu

• Sprawdzić poprawność działania przyrządu bezpośrednio przed użyciem!
• Przeprowadzić test przyrządu:
  • Zewrzeć końcówki pomiarowe
• Włączyć przyrząd przez naciśnięcie i przytrzymanie przycisku 14 na sondzie pomiarowej L1 A
• Rozlega się brzęczyk, muszą zadziałać wszystkie segmenty wskaźnika ciekłokrystalicznego oraz podświetlenie wyświetlacza i oświetlenie punktu pomiaru

- Przeprowadzić test przy pomocy znanych źródeł napięcia

- Dla napięcia stałego np.: akumulator samochodowy.

- Dla napięcia przemiennego np.: gniazdko 230 V.

- Aby sprawdzić działanie funkcji testowania przewodnictwa należy zewrzeć elektrody ① przyrządu.

- Jeśli to konieczne usunąć baterie. Nie używać przyrządu, jeśli wszystkie jego funkcje nie działają poprawnie!

4. Pomiar napięcia przemiennego AC

• Dołączyć styki elektrod ① sond pomiarowych L1 A i L2 B do odpowiednich punktów pomiarowych.
• Jeśli mierzone napięcie jest obecne (6 V), przyrząd włącza się automatycznie i wskazuje wartość napięcia 10 na wyświetlaczu (do ok. 80 V z miejscem dziesiętnym!).
• Podczas pomiarów napięć przemiennych powyżej 6 V na wyświetlaczu pojawiają się wartość napięcia 10 i symbole "plus" i "minus" 11 i 12. Diody świecą dopóki są zasilane napięciem z testowanego układu.
• W momencie naciśnięcia obu przycisków 14 przy

napięciu zasilania ok. 200 V, następuje uruchomienie silniczka, znajdującego się wewnątrz sondy pomiarowej L2 Ⓑ Wraz ze wzrostem napięcia wzrasta także jego prędkość obrotowa.

Przyrząd należy trzymać tylko przez izolowane uchwyty sąd pomiarowych L1 A i L2 B! Nie zasłaniać wyświetlacza! Nie dotykać elektrod!

Uwaga:

Obraz na wyświetlaczu LCD ④ może mieć gorszy kontrast z powodu złego oświetlenia.

4.1 Kontrola napięcia fazowego AC

• Kontrola napięcia fazowego możliwa jest tylko dla sieci uziemionej dla zakresu pomiarowego 230 V!
• W trakcie pomiarów przyrząd należy mocno trzymać za uchwyty sond pomiarowych L1 A i L2 B (upływ prądu następuje przez uchwyt L1!).
• Krótkie naciśnięcie przycisku 14 na sondzie pomiarowej L1 A spowoduje włączenie przyrządu (pozostaje on włączony przez ok. 10 s). W tym czasie na wyświetlaczu wskazywana jest wartość „0.0”!
• Dołączyć styki elektrody ① sondy pomiarowej L1 A do odpowiedniego punktu pomiarowego.

Nie dotykać elektrody sondy pomiarowej L2 Ⓑ podczas kontroli napięcia fazowego!

Symbol “6 pojawiający się na wyświetlaczu LCD 4 oznacza, że urządzenie jest podłączone do przewodu fazowego.

Uwaga:

Obraz na wyświetlaczu LCD ④ może mieć gorszy kontrast z powodu złego oświetlenia, zastosowania odzieży ochronnej lub złej lokalizacji sondy pomiarowej.

5. Pomiar napięcia stałego DC

• Dołączyć styki elektrod ① sond pomiarowych L1 A i L2 B do odpowiednich punktów pomiarowych.
• Jeśli mierzone napięcie wynosi co najmniej 6 V, przy- rząd włącza się automatycznie i wskazuje wartość napięcia na wyświetlaczu.
• Dla napięć niższych niż 6 V przyrząd musi zostać włączony przez naciśnięcie na krótko przycisku 14 na sondzie pomiarowej L1 A.
• Podczas pomiarów napięć stałych powyżej 6 V na wyświetlaczu pojawiają się wartość napięcia i symbolie "plus" i "minus" i 12. Diody świeca dopóki są zasilane napięciem z testowanego układu.
• W momencie naciśnięcia obu przycisków 14 przy napięciu zasilania ok. 200 V, następuje uruchomienie silniczka, znajdującego się wewnątrz sondy pomiarowej L2 B Wraz ze wzrostem napięcia wzrasta także jego prędkość obrotowa.

5.1 Kontrola polaryzacji napięcia stałego DC

• Dołączyć styki elektrod ① sond pomiarowych L1 A i L2 B do odpowiednich punktów pomiarowych.
• Jeśli mierzone napięcie wynosi co najmniej 6 V, przy- rząd włącza się automatycznie i wskazuje wartość napięcia na wyświetlaczu.
• Dla napięć niższych niż 6 V przyrząd musi zostać włączony przez naciśnięcie na krótko przycisku 14 na sondzie pomiarowej L2 B.
• Polaryzacja mierzonego napięcia wskazywana jest symbolami “+” ⑪ i “-” ⑫. Wskazywana polaryzacja jest polaryzacją sondy pomiarowej L1 A.

6. Kontrola następstwa faz w sieci trójfazowej

• Kontrola następstwa faz możliwa jest tylko dla sieci uziemionej dla zakresu pomiarowego 230 V!
• W trakcie pomiarów przyrząd należy mocno trzymać za uchwyty A i B sond pomiarowych L1 i L2 (upływ prądu następuje przez uchwyt L1!).
• Dołączyć styki elektrod ① sond pomiarowych L1 A i L2 B do odpowiednich punktów pomiarowych.
• Jeśli mierzone napięcie jest obecne (6 V), przyrząd włącza się automatycznie i wskazuje wartość napięcia na wyświetlaczu.

PL PL

• Obecność napięcia fazowego jest wskazywana na cyfrowym woltomierzu ⑦.
• Na wyświetlaczu LCD 4 pojawi się symbol “Q” 9, jeżeli elektrody 1 zostały dołączone do dwóch faz sieci trójfazowej o zgodnym następstwie faz. W przypadku, gdy następstwo faz jest przeciwne na wyświetlaczu nie pojawia się symbol “Q” 8.
  Kontrola następstwa faz zawsze wymaga dwóch pomiarów. Drugi pomiar należy wykonać podłączając odwrotnie sondy pomiarowe ① do tych samych faz. Podczas drugiego pomiaru na wyświetlaczu powinien pojawiać się symbol odwrotny. Jeżeli jednak podczas obu pomiarów pojawia się ten sam symbol, oznacz to, że rezystancja uziemienia jest za duża.

Uwaga:

Obraz na wyświetlaczu LCD ④ może mieć gorszy kontrast z powodu złego oświetlenia, zastosowania odzieży ochronnej lub złej lokalizacji sondy pomiarowej.

7. Kontrola połączeń elektrycznych

• Podczas kontrola ciągłości połączeń elektrycznych badane urządzenie nie może być zasilane. Jeśli to konieczne należy rozładować kondensatory.
• Przyrząd jest zasilany z baterii 2 x 1,5 V umieszczonych w sondzie pomiarowej L1 Ⓐ.
• Kontrola połączeń elektrycznych jest możliwa dla zakresu rezystancji 0 Ω ÷ 200 kΩ
• Dołączyć styki elektrod ① sond pomiarowych L1 A i L2 B do odpowiednich punktów pomiarowych.
• W przypadku zetknięcia przewodzącego elektrycznie połączenia z elektrodami stykowymi ① rozlega się sygnał dźwiękowy, a na wskaźniku ciekłokrystalicznym ④ wyświetlany jest symbol ⑦.
• Jeżeli w punkcie pomiaru występuje napięcie, wskaźnik napięcia przełącza się automatycznie na sprawdzenie napięcia i wyświetla je (patrz rozdział 4. i 5.).

8. Wymiana baterii, wskaźnik napięcia baterii

Nie używać przyrządu do pomiarów napięć z otwartym przedziałem bateryjnym!.

Przyrząd DUSPOL® digital LC jest zasilany z dwóch baterii LR03/ AAA. Wymiana baterii jest konieczna, jeżeli na wyświetlaczu pojawia się symbol "☐" 13 oznaczający słabą baterię J Pojawia się on przy napięciu baterii niższym niż 2,75 V.

Pomiar napięcia baterii:

Włączyć przyrząd przez krótkie naciśnięcie przycisku 14 na sondzie pomiarowej L1 A. Po ok. 10 s. na wyświetlaczu przez ok. 1 s. pojawi się wartość napięcia baterii. (np. ≡29)

Wymiana baterii:

Przy użyciu śrubokręta otworzyć przedział bateryjny (obok upustu kabla), wykonując obrót o ¼ w kierunku zgodnym z ruchem wskazówek zegara. Uchwyt baterii jest teraz w położeniu pionowym i przedział bateryjny może zostać wyjęty.

Usunąć rozładowane baterie i założyć nowe zgodnie z zaznaczoną polaryzacją. Włożyć przedział bateryjny z powrotem do przyrządu i zamknąć go przekręcając o ¼ zgodnie z ruchem wskazówek zegara (uchwyt baterii musi być w położeniu poziomym). Należy upewnić się, że uszczelka O (nr. 772897) jest nieuszkodzona. W razie potrzeby należy wymienić ją.

Utylizacja baterii

Nie wyrzucać baterii do śmietnika. Użytkownik jest zobowiązany do zwrotu zużytych baterii do odpowiedniego zakładu zajmującego się utylizacją baterii.

9. Dane techniczne przyrządu

• Norme: IEC 61243-3
• Kategoria przepięciowa: CAT IV 500 V, CAT III 690 V
• Stopień ochrony IP 64, IEC 60529 (DIN 40050), przyrząd także do użytku w terenie! Stopień ochrony IP 64: Ochrona przed dostępem do niebezpiecznych części oraz ochrona przed zanieczyszczeniem ciałami stałymi, pyłoszczelny (6 - pierwsza cyfra). Bry-

zgoszczelny (4 - druga cyfra). Może pracować w przypadku roszenia (opdu atmosferycznego).
- Znamionowy zakres napięciowy: 6 V - 690 V AC/750 V DC
- Rezystancja wewnętrzna, obwód pomiarowy: PTC 15 kΩ ≥ 360 kΩ
- Rezystancja wewnętrzna, obwód obciążenia - oba przyciski naciśnięte!: ok. 3,7 kΩ...(150 kΩ)
- Pobór prądu; obwód pomiarowy: maks. < 3,5 mA AC/DC
- Pobór prądu, obwód obciążenia - oba przyciski naciśnięte!: I_s=0,2 A (750 V)
- Wskaźnik polaryzacji: +; -
- Wskazywane napięcia 6 V - 750 V
- Zakres napięciowy I: do 80 V (88,8)
- Zakres napięciowy II: powyżej 80 V (888)
- Maks. błąd pomiaru:

6 V - 750 V ± 2 % Zakres napięciowy f = 20 - 150 Hz oraz dal napięć stałych ELV U n - 15 %
- Zakres częstotliwości znamionowej f = 0 ÷ 150 Hz
- Napięcie kontroli fazy i następstwa faz U n ≥ 230 V, 50/60 Hz
- Napięcie pracy silniczka wibracyjnego U _n ≥ 230 V
- Kontrola ciągłości połączeń elektrycznych Imax = 2 μA
- Kontrola ciągłości połączeń elektrycznych, zakres rezystancji 0 Ω ÷ 200 kΩ
- Poziom sygnału akustycznego: 55 dB
- Maks. dozwolony czas pracy ED = 30 s. (max. 30 s), przerwa pomiędzy pomiarami 240 s.
- Włączenie przyrządu przy napięciu ≥ 6 V
- Ręczne włączenie przyrządu przez naciśnięcie przycisku na sondzie pomiarowej L1 Ⓐ
- Aktywacja testu działania: naciśnięcie przycisku na sondzie L1 Ⓐ i zwarcie styków elektrod
- Funkcja HOLD, uaktywnienie poprzez przyciśnięcie przycisku ≥ 1,5 s
- Baterie: 2 x LR03/ AAA (3 V)
- Ciężar ok. 200 g
- Długość kabla przyłączeniowego ok. 900 mm
- Zakres temperatury pracy i magazynowania przy- rządu: - 10 °C ÷ + 55 °C (kategoria klimatyczna N)
- Względna wilgotność powietrza: 20 % ÷ 96 % (kategoria klimatyczna N)
- Czasy regulacji zabezpieczenia termicznego: Napięcie/ czas: 230 V/ 30 s, 400 V/ 9 s, 750 V/ 2 s

Uwaga!

Nie używać przyrządu z otwartym przedziałem bate- ryjnym! Od napięcia na poziomie ≥ 50 V sprawdzenie napięcia możliwe jest bez baterii. Przy dłuższym okresie nie używania testera należy wyjąć baterie z urządzenia!

10. Konserwacja przyrządu

Obudowę przyrządu należy czyścić czystą i suchą ście-reczką. Wszelkie zanieczyszczenia spowodowane wyciekami elektrolitu należy usunąć suchą szmatką.

11. Ochrona środowiska

Po zakończeniu żywotności urządzenia, prosimy o oddanie urządzenie do punktu utylizacji.

INSTRUCTIUNI DE UTILIZARE DUSPOL® digital LC
