DUSPOL Digital LC - Equipos de medición BENNING - Manual de uso y guía de instrucciones gratis

Tipo de producto	Detector de tensión bipolar
Marca	BENNING
Modelo	DUSPOL Digital LC
Categoría	Equipos de medición
Norma	IEC 61243-3
Categoría de sobretensión	CAT IV 500 V, CAT III 690 V
Clase de protección	IP 64
Rango de tensión nominal	6 V a AC 690 V / DC 750 V
Resistencia interna (circuito de medición)	PTC 15 kΩ ≥ 360 kΩ
Resistencia interna (circuito de carga)	aprox. 3,7 kΩ ... 150 kΩ
Consumo de corriente (medición)	máx. < 3,5 mA AC/DC
Consumo de corriente (carga)	máx. 0,2 A (750 V)
Pantalla	LCD + LED de alto contraste
Funciones	Prueba de tensión AC/DC, prueba de continuidad, prueba de fase, prueba de orden de fases, función HOLD, iluminación del punto de medición, motor vibratorio
Alimentación	2 pilas miniatura LR03/AAA (1,5 V)
Encendido automático	desde ≥ 6 V
Duración máxima de conexión	30 s (pausa 240 s)
Peso	aproximadamente 200 g
Longitud del cable de conexión	aproximadamente 900 mm
Temperatura de servicio	-10 °C a +55 °C
Humedad relativa	20 % a 96 %
Mantenimiento	Limpiar con un paño seco, reemplazar las pilas si es necesario
Seguridad	No tocar los electrodos, usar solo por las empuñaduras aisladas
Piezas de repuesto	Pilas (2 x LR03/AAA), junta tórica (anillo O) ref. 772897

Preguntas frecuentes - DUSPOL Digital LC BENNING

¿Cómo probar el funcionamiento del dispositivo antes de usarlo?

Antes de cada uso, realice una prueba de funcionamiento cortocircuitando las puntas de prueba y presionando el botón del palpador de prueba L1. Debe sonar el zumbador y todos los segmentos de la pantalla LCD y la iluminación deben funcionar. Luego verifique en una fuente de tensión conocida (por ejemplo, 230 V CA) y en una prueba de continuidad.

¿Cuál es el rango de tensión medible por el DUSPOL Digital LC?

El DUSPOL Digital LC puede medir tensiones alternas de 6 V a 690 V y tensiones continuas de 6 V a 750 V. La pantalla es automática hasta 80 V con un decimal.

¿Cómo usar la función HOLD?

Durante una medición, presione el botón del palpador de prueba L1 durante al menos 1,5 segundos para congelar el último valor medido en la pantalla (visualización parpadeante). Suelte el botón para borrar el valor. Esta función es útil para leer la medición después de retirar el dispositivo del punto de prueba.

¿Cómo reemplazar las pilas?

Asegúrese de que el dispositivo no esté bajo tensión. Abra el compartimento de las pilas con un destornillador girando un cuarto de vuelta en sentido antihorario. Retire las pilas usadas e inserte dos pilas nuevas LR03/AAA respetando la polaridad indicada. Cierre girando en sentido horario. Verifique el estado de la junta tórica (ref. 772897) y reemplácela si es necesario.

¿Cómo realizar una prueba de continuidad?

Ponga los dos electrodos de contacto en contacto con los puntos a probar. Si la resistencia es inferior a 200 kΩ, suena una señal acústica y aparece el símbolo de continuidad en la pantalla. Atención: el circuito probado no debe estar bajo tensión.

¿Cómo probar la fase de una tensión alterna?

La prueba de fase requiere una red conectada a tierra y una tensión de al menos 230 V. Sostenga las empuñaduras aisladas, accione brevemente el botón del palpador L1 para encender el dispositivo (la pantalla muestra 0,0). Luego ponga el electrodo del palpador L2 en contacto con el punto a probar. Si aparece el símbolo de fase, el punto está bajo tensión.

¿Cómo probar el orden de las fases de una red trifásica?

Coloque los dos electrodos en dos fases distintas (tensión de al menos 230 V entre fases). La pantalla indica el sentido horario o antihorario mediante un símbolo. Realice siempre una contraprueba invirtiendo los electrodos: el sentido debe invertirse. Si ambas pruebas dan el mismo sentido, la conexión a tierra es insuficiente.

¿Qué hacer si la pantalla no muestra nada mientras el dispositivo está en contacto con una tensión?

Verifique primero que las pilas estén en buen estado y correctamente insertadas. Si aparece el símbolo de pila baja, reemplácelas. El dispositivo también puede funcionar sin pilas a partir de 50 V (control de tensión sin pila). Asegúrese de que las puntas de prueba estén en buen contacto y que la tensión esté dentro del rango especificado.

¿Puede funcionar el dispositivo sin pilas?

Sí, para tensiones superiores o iguales a 50 V, el DUSPOL Digital LC puede realizar un control de tensión sin pilas. Sin embargo, funciones como la prueba de continuidad, la iluminación o la prueba de fase requieren pilas en buen estado.

¿Cuáles son las precauciones de seguridad esenciales?

Sostenga el dispositivo solo por las empuñaduras aisladas. Nunca toque los electrodos de contacto. Verifique el funcionamiento antes de cada uso. Respete la duración máxima de conexión (30 s) y el tiempo de reposo (240 s). Use el dispositivo en las condiciones climáticas especificadas (-10 °C a +55 °C, humedad 20-96 %). Después de usar, cubra las puntas con la tapa suministrada.

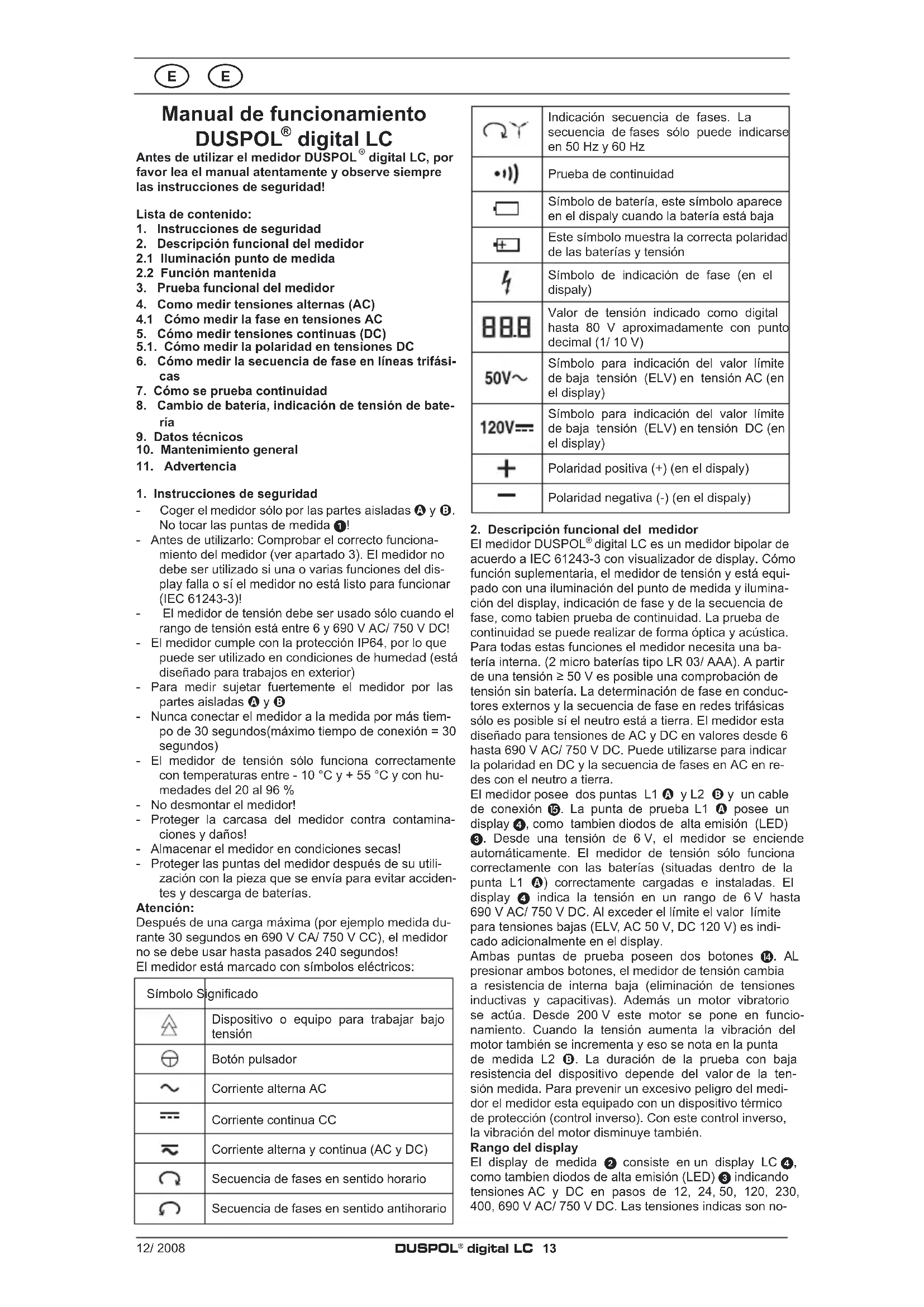

MANUAL DE USUARIO DUSPOL Digital LC BENNING

Manual de funcionamiento

DUSPOL ^® digital LC

Antes de utilizar el medidor DUSPOL ^® digital LC, por favor lea el manual atentamente y observe siempre las instrucciones de seguridad!

Lista de contenido:

1. Instrucciones de seguridad

2. Descripción funcional del medidor

2.1 Iluminación punto de medida

2.2 Función mantenida

1. Prueba funcional del medidor

2. Como medir tensiones alternas (AC)

4.1 Cómo medir la fase en tensiones AC

1. Cómo medir tensiones continuas (DC)

5.1. Cómo medir la polaridad en tensiones DC

1. Cómo medir la secuencia de fase en líneas trifásicas

2. Cómo se prueba continuidad

3. Cambio de batería, indicación de tensión de batería

4. Datos técnicos

5. Mantenimiento general

6. Advertencia

7. Instrucciones de seguridad

- Coger el medidor sólo por las partes aisladas A y B. No tocar las puntas de medida ①!

- Antes de utilizarlo: Comprobar el correcto funcionamiento del medidor (ver apartado 3). El medidor no debe ser utilizado si una o varias funciones del display falla o sí el medidor no está listo para funcionar (IEC 61243-3)!

- El medidor de tensión debe ser usado sólo cuando el rango de tensión está entre 6 y 690 V AC/ 750 V DC!

- El medidor cumple con la protección IP64, por lo que puede ser utilizado en condiciones de humedad (está diseñado para trabajos en exterior)

- Para medir sujetar fuertemente el medidor por las partes aisladas A y B

- Nunca conectar el medidor a la medida por más tiempo de 30 segundos(máximo tiempo de conexión = 30 segundos)

- El medidor de tensión sólo funciona correctamente con temperaturas entre - 10 °C y + 55 °C y con humedades del 20 al 96 %

- No desmontar el medidor!

- Proteger la carcasa del medidor contra contaminaciones y daños!

- Almacenar el medidor en condiciones secas!

- Proteger las puntas del medidor después de su utilización con la pieza que se envía para evitar accidentes y descarga de baterías.

Atención:

Después de una carga máxima (por ejemplo medida durante 30 segundos en 690 V CA/ 750 V CC), el medidor no se debe usar hasta pasados 240 segundos!

El medidor está marcado con símbolos eléctricos:

Símbolo Significado
	Dispositivo o equipo para trabajar bajo tensión
	Botón pulsador
~	Corriente alterna AC
---	Corriente continua CC
~	Corriente alterna y continua (AC y DC)
	Secuencia de fases en sentido horario
	Secuencia de fases en sentido antihorario

	Indicación secuencia de fases. La secuencia de fases sólo puede indicarse en 50 Hz y 60 Hz
	Prueba de continuidad
	Símbolo de batería, este símbolo aparece en el dispaly cuando la batería está baja
	Este símbolo muestra la correcta polaridad de las baterías y tensión
	Símbolo de indicación de fase (en el dispaly)
	Valor de tensión indicado como digital hasta 80 V aproximadamente con punto decimal (1/ 10 V)
50V~	Símbolo para indicación del valor límite de baja tensión (ELV) en tensión AC (en el display)
120V==	Símbolo para indicación del valor límite de baja tensión (ELV) en tensión DC (en el display)
	Polaridad positiva (+) (en el dispaly)
	Polaridad negativa (-) (en el dispaly)

2. Descripción funcional del medidor

El medidor DUSPOL ^® digital LC es un medidor bipolar de acuerdo a IEC 61243-3 con visualizador de display. Cómo función suplementaria, el medidor de tensión y está equipado con una iluminación del punto de medida y iluminación del display, indicación de fase y de la secuencia de fase, como tabien prueba de continuidad. La prueba de continuidad se puede realizar de forma óptica y acústica. Para todas estas funciones el medidor necesita una batería interna. (2 micro baterías tipo LR 03/ AAA). A partir de una tensión ≥ 50 V es posible una comprobación de tensión sin batería. La determinación de fase en conductores externos y la secuencia de fase en redes trifásicas sólo es posible sí el neutro está a tierra. El medidor esta diseñado para tensiones de AC y DC en valores desde 6 hasta 690 V AC/ 750 V DC. Puede utilizarse para indicar la polaridad en DC y la secuencia de fases en AC en redes con el neutro a tierra.

El medidor posee dos puntas L1 A y L2 B y un cable de conexión 15. La punta de prueba L1 A posee un display 4, como tambien diodos de alta emisión (LED) 3. Desde una tensión de 6 V, el medidor se enciende automáticamente. El medidor de tensión sólo funciona correctamente con las baterías (situadas dentro de la punta L1 A) correctamente cargadas e instaladas. El display 4 indica la tensión en un rango de 6 V hasta 690 V AC/750 V DC. Al exceder el límite el valor límite para tensiones bajas (ELV, AC 50 V, DC 120 V) es indicado adicionalmente en el display.

Ambas puntas de prueba poseen dos botones 14. AL presionar ambos botones, el medidor de tensión cambia a resistencia de interna baja (eliminación de tensiones inductivas y capacitivas). Además un motor vibratorio se actúa. Desde 200 V este motor se pone en funcionamiento. Cuando la tensión aumenta la vibración del motor también se incrementa y eso se nota en la punta de medida L2 8. La duración de la prueba con baja resistencia del dispositivo depende del valor de la tensión medida. Para prevenir un excesivo peligro del medidor el medidor esta equipado con un dispositivo térmico de protección (control inverso). Con este control inverso, la vibración del motor disminuye también.

Rango del display

El display de medida ② consiste en un display LC ④, como tambien diodos de alta emisión (LED) ③ indicando tensiones AC y DC en pasos de 12, 24, 50, 120, 230, 400, 690 V AC/750 V DC. Las tensiones indicas son no-

minales. Este display LC muestra (ELV) para tensiones altas y bajas 5, la fase 6, el simbolo de continuidad 7 la secuencia de fase 8 y 9, el valor exacto 10, la polaridad en DC 11 y 12 así como el símbolo de batería baja 13. EL rango de medida para continuas es automático a partir de 80 V, el valor es indicado con un decimal. Para valores superiores no se muestra el decimal.

2.1 Iluminación punto de medida

La iluminación del punto de medida puede actuarse por medio del botón pulsador 14 de la punta de prueba L1 A y se enciende el medidor. Dependiendo de la iluminación, el fondo del display se ilumina automáticamente.

Nota:

La indicación debe ser 0.0 V para la iluminación del punto de medida, en otro caso el medidor de tensión identificará la función "Hold"

2.2 Función mantenida

Sí presiona el botón 14 de la punta de prueba L1 A y lo mantenemos durante una medida, el último valor medido queda parpadeando. El medidor puede separase de la medida y el valor puede leerse (DATA-HOLD). El valor se borra al soltar el botón.

Nota:

Para pruebas de carga, presionar más de 1,5 segundos, la función HOLD se activará!

3. Prueba funcional

• Comprobar el correcto funcionamiento del medidor justo antes de utilizarlo.
• Activación de prueba de dispositivo (auto prueba)
• Cortocircuitar las puntas de prueba
• Encender el medidor por la presión del botón de la punta 14 de prueba L1 A y mantenerlo pulsado.
• Suena el zumbador, todos los segmentos de la indicación LCD así como la iluminación de fondo y puntos de medición deben mostrar función
• Probar todas las funciones por medio de fuentes de tensión conocidas.
• Para tensiones DC use por ejemplo una batería de coche.
• Para tensiones AC use por ejemplo la tensión de cualquier enchufe.
• Una ambos electrodos ① para probar el correcto funcionamiento de continuidad
• Sí es necesario, cambiar las baterías.

No utilice el medidor si todas las funciones no son correctas!

4. Como se prueba las tensiones alternas (AC)

• Colocar las puntas ① de las puntas de prueba sobre la unidad que se desee probar
• Sí una tensión superior a 6 V está presente en el punto de medida, el medidor se enciende automáticamente y muestra en el display el valor de la tensión 10 (hasta los 80 V con un decimal).
• En tensiones AC desde 6 V, el display indica el valor de la tensión, como tambien el símbolo más y el menos 11 y 12. Además el resto de LED se iluminan hasta indicar el valor medido.
• Cuando se presionan ambos botones 14 y desde la aplicación de 200 V, un motor vibra dentro de la punta de prueba L2 8. Cuando la tensión aumenta, la velocidad del motor también aumenta.

Asegúrese de que sólo toca la punta de prueba por parte aislante L1 A y L2 B! No tapar el display y no tocar las puntas de los electrodos

Nota:

La lectura del display LC ② puede ser alterada debido a desfavorables condiciones de luz.

4.1 Cómo se prueba la fase en tensiones AC

- La prueba de fase es posible en redes de más de 230 V!

• Sujetar firmemente el medidor por las partes aisladas A y B de las puntas L1 y L2 (corriente de fugas para prueba de fase con punta L1!)
• Encender el medidor pulsando brevemente el botón 14 de la punta de prueba L1 A (se enciende después de unos 10 segundos). Cuando se enciende en el display se muestra "0,0"!
• Poner el punto de prueba ① de la punta de prueba A en el punto que se desea medir.
  Nunca tocar el contacto de la punta de prueba L2 Ⓑ durante la prueba de fase en monofásica!
  Sí el símbolo “!” 6 se muestra en la parte superior del LC display 4, el medidor está conectado sobre la fase de la señal de alterna.
  La lectura del display LC ④ y puede ser imprecisa debido a condiciones de luz desfavorables, prendas protectoras o locales aislados.

Nota:

5. Como medir tensiones continuas

• Poner los electrodos de medida ① de las puntas de medida L1 y L2 sobre los puntos a medir.
• Cuando se conecta a medidas de tensión superiores a 6 V, el medidor se conecta automáticamente y el display muestra el valor medido.
• Para tensiones inferiores a 6 V el medidor se debe encender presionando brevemente el botón 14 de la punta de prueba L1 A
• En tensiones DC desde 6 V, el display indica el valor de la tensión, como tambien el símbolo más y el menos 11 y 12. Además el resto de LED se iluminan hasta indicar el valor medido.
• Cuando se presionan ambos botones 14 y la tensión aplicada excede los 200 V un motor vibrador se actúa dentro de la punta de prueba L2 B. Al aumentar la tensión también se incrementa la velocidad de vibración del motor.

5.1 Como se prueba la polaridad en DC

• Poner los electrodos de medida ① de las puntas de medida L1 A y L2 B sobre los puntos a medir.
• Cuando se conecta a medidas de tensión superiores a 6 V, el medidor se conecta automáticamente y el display muestra el valor medido.
• Para tensiones inferiores a 6 V el medidor se debe encender presionando brevemente el botón 14 de la punta de prueba L2 B
• La polaridad de la tensión DC aplicada es indicada por medio de un símbolo "+" o un "-" 12. Aquí el polo indicado es el de la punta L1 A.

6. Cómo medir la secuencia de fase en líneas trifásicas

• La secuencia de fase es posible en tensiones desde 230 V AC (fase – fase) en una red trifásica
• Sujetar con firmeza las puntas A y B de las puntas de prueba L1 y L2. (corriente de fugas para prueba de fase con punta L1!).
• Poner los electrodos de medida ① de las puntas de medida L1 A y L2 B sobre los puntos a medir.
• Sí una tensión superior a 5 V está presente en el punto de medida, el medidor se enciende automáticamente y muestra en el display el valor de la tensión
• El LC display ② indica el valor de la tensión por medio de tres dígitos ⑦.
  a- Cuando conecte los dos electrodos 1 con dos fases de una red trifásica está en sentido horario, el display LC 4 indica el símbolo “9. Sí dos fases están en sentido antihorario, el LC display indica el símbolo “” 8.

La secuencia de fases sólo requiere una medida! Si el display indica sentido horario para dos fases en una red trifásica, estas dos fases probadas también con los electrodos 1 en sentido contrario. En este caso no se mostrará el símbolo sobre el display 4. Sí en ambos

casos se muestra el símbolo esto es indicativo de que la tierra es muy mala!

Nota:

La lectura del display LC ④ y puede ser imprecisa debido a condiciones de luz desfavorables, prendas protectoras o locales aislados.

7. Cómo se prueba continuidad

• La prueba de continuidad se debe realizar sobre elementos sin tensión. Sí fuese necesario se deben descargar los condensadores existentes.
• La tensión necesaria para realizar la prueba la suministran las dos baterías de 1,5 V integradas en la punta de prueba L1 A.
• La prueba se puede realizar dentro de un rango de 0 a 200 kΩ.
• Poner las puntas de prueba L1 A y L2 B con los eléctrodos de contacto ① sobre los puntos que se desea medir.
• Al establecerse el contacto de una conexión eléctrica con los electrodos de contacto ① suena una señal acústica y en la indicación LCD ④ se muestra el símbolo ⑦.
• Si en el punto de medición existe tensión, el comprobador de tensión cambia inmediatamente a comprobación de tensión y la muestra (véanse los capítulos 4. y 5.).

8. Cambio de la batería

No tener el medidor sobre tensión cuando la batería se este reemplazando!

La alimentación del DUSPOL ^® digital LC se realiza mediante dos micro baterías (LR03/ AAA). El cambio de la batería debe realizarse en cuanto se muestra el símbolo

“”⑬. El símbolo aparece cuando la tensión de la batería es inferior a 2,75 V.

Indicación tensión de batería

Encender el medidor presionando el botón 14 de la punta de prueba L1 A. Después de 10 segundos aproximadamente, el valor de la tensión de la batería se indica durante un segundo (ejemplo 3)29

Cómo se cambian las baterías

Con un destornillador abrir el compartimento de la batería (cerca del cable de unión). Es un cuarto de vuelta en sentido antihorario. Poner el compartimento en sentido vertical y se pueden cambiar las baterías.

Quitar las baterías gastadas e insertar las nuevas baterías con la polaridad correcta. Una vez ubicadas las baterías girar de nuevo un cuarto de vuelta en sentido horario la tapa del compartimento.

Retirada de baterías

No tire las baterías en la basura normal. Como consumidor está obligado a dejar las baterías usadas en lugares propios de este tipo de residuos, los cuales suelen estar disponibles en varios lugares de la ciudad.

9. Datos técnicos

• Normativa IEC 61243-3
• Categoría de sobretensión: CAT IV 500 V, CAT III 690 V
• Clase de protección: IP 64, IEC 60529 (DIN 40050), también de uso intemperie.

Protección IP 64 significa:

Primer dígito (6): Protección contra contactos a partes peligrosas y contra objetos, protegido contra de polvo.

Segundo dígito (4): Protegido contra del chapoteo de agua. Puede ser usado incluso en casos de lluvia.

• Rango de tensiones; desde 6 a 690 V AC/ 750 V DC.
• Resistencia interna, circuito de medida: PTC 15 kΩ ≥ 360 kΩ
• Resistencia interna, circuito de carga- ambos botones pulsados: aproximadamente 3,7 kΩ ... (150 kΩ)

• Corriente absorbida, circuito de medida: máx. < 3,5 mA AC/ DC

• Corriente absorbida, circuito de carga- ambos botones pulsados: I_s 0,2 A (750 V)

• Indicación de polaridad: LCD símbolo + ó –
• Indicación de tensión continua 6 a 750 V
• Rango I de tensión : hasta 80 V (88,8)
• Rango II de tensión : desde 80 V (888)
• Error máximo: ± 2 de los rangos 20 a 150 Hz en senoidal o DC ELV U _n -15 %
• Rango de frecuencia: 0 a 150 Hz
• Indicación de fase y secuencia de fases: ≥ 230 V, 50/60 Hz
• Inicio vibración motor: ≥ 230 V
• Corriente prueba continuidad: 2 μA máximo
• Rango de medida, resistencia de continuidad: 0 - 200 kΩ
• Nivel de ruido acústico: 55 dB
• Máximo tiempo de conexión: ED= 30 segundos, 240 segundos de pausa.
• Conexión en tensiones ≥ 6V
• Encendido manual al pulsar el botón 3 de la punta L1 A

- Función incorporada: activación al pulsar el botón 14 de la punta de prueba L1 A y cortocircuitar las puntas de los electrodos.

• La function HOLD, se active presionando el botón ≥ 1.5 s
• Baterías: 2 MICRO LR03/ AAA
• Peso: 200 gramos aproximadamente
• Longitud del cable de conexión: 900 mm aprox.
• Rango de temperatura de funcionamiento y almacenamiento: -10 °C a +55 °C (categoría climática N)
• Humedad relativa: 20 al 96% (categoría climática N)
• Control inverso temporizado (protección térmica):

Tensión/ tiempo: 230 V/ 30 s, 400 V/ 9 s, 750 V/ 2 s

Atención!

Este medidor no funciona con las baterías descargadas! A partir de una tensión ≥ 50 V es posible una comprobación de tensión sin batería. Quitar las baterías sí el medidor va a estar sin utilizar un tiempo largo!

10. Mantenimiento general

Limpiar el exterior del medidor con un paño seco y limpio.

Sí se detecta algún líquido en la zona de baterías este debe limpiarse con un paño seco.

11. Advertencia

Para preservar el medio ambiente, al final de la vida útil de su producto, depositelo en los lugares destinado a ello de acuerdo con la legislación vigente.
