| Tipo di prodotto | Rivelatore di tensione bipolare |
| Marca | BENNING |
| Modello | DUSPOL Digital LC |
| Categoria | Strumenti di misura |
| Norma | IEC 61243-3 |
| Categoria di sovratensione | CAT IV 500 V, CAT III 690 V |
| Classe di protezione | IP 64 |
| Campo di tensione nominale | 6 V a CA 690 V / CC 750 V |
| Resistenza interna (circuito di misura) | PTC 15 kΩ ≥ 360 kΩ |
| Resistenza interna (circuito di carica) | ca. 3,7 kΩ ... 150 kΩ |
| Consumo di corrente (misura) | max. < 3,5 mA CA/CC |
| Consumo di corrente (carica) | max. 0,2 A (750 V) |
| Display | LCD + LED ad alto contrasto |
| Funzioni | Test di tensione CA/CC, test di continuità, test di fase, test di sequenza fasi, funzione HOLD, illuminazione del punto di misura, motore vibrante |
| Alimentazione | 2 batterie miniaturizzate LR03/AAA (1,5 V) |
| Accensione automatica | da ≥ 6 V |
| Durata massima di accensione | 30 s (pausa 240 s) |
| Peso | circa 200 g |
| Lunghezza del cavo di connessione | circa 900 mm |
| Temperatura di esercizio | -10 °C a +55 °C |
| Umidità relativa | 20 % a 96 % |
| Manutenzione | Pulire con un panno asciutto, sostituire le batterie se necessario |
| Sicurezza | Non toccare gli elettrodi, utilizzare solo dalle impugnature isolate |
| Parti di ricambio | Batterie (2 x LR03/AAA), anello O-ring (guarnizione) rif. 772897 |
Domande frequenti - DUSPOL Digital LC BENNING
Domande degli utenti su DUSPOL Digital LC BENNING
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Strumenti di misura in formato PDF gratuitamente! Trova il tuo manuale DUSPOL Digital LC - BENNING e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. DUSPOL Digital LC del marchio BENNING.
MANUALE UTENTE DUSPOL Digital LC BENNING
Istruzioni per l'uso
LT Naudojimosi instrukcija

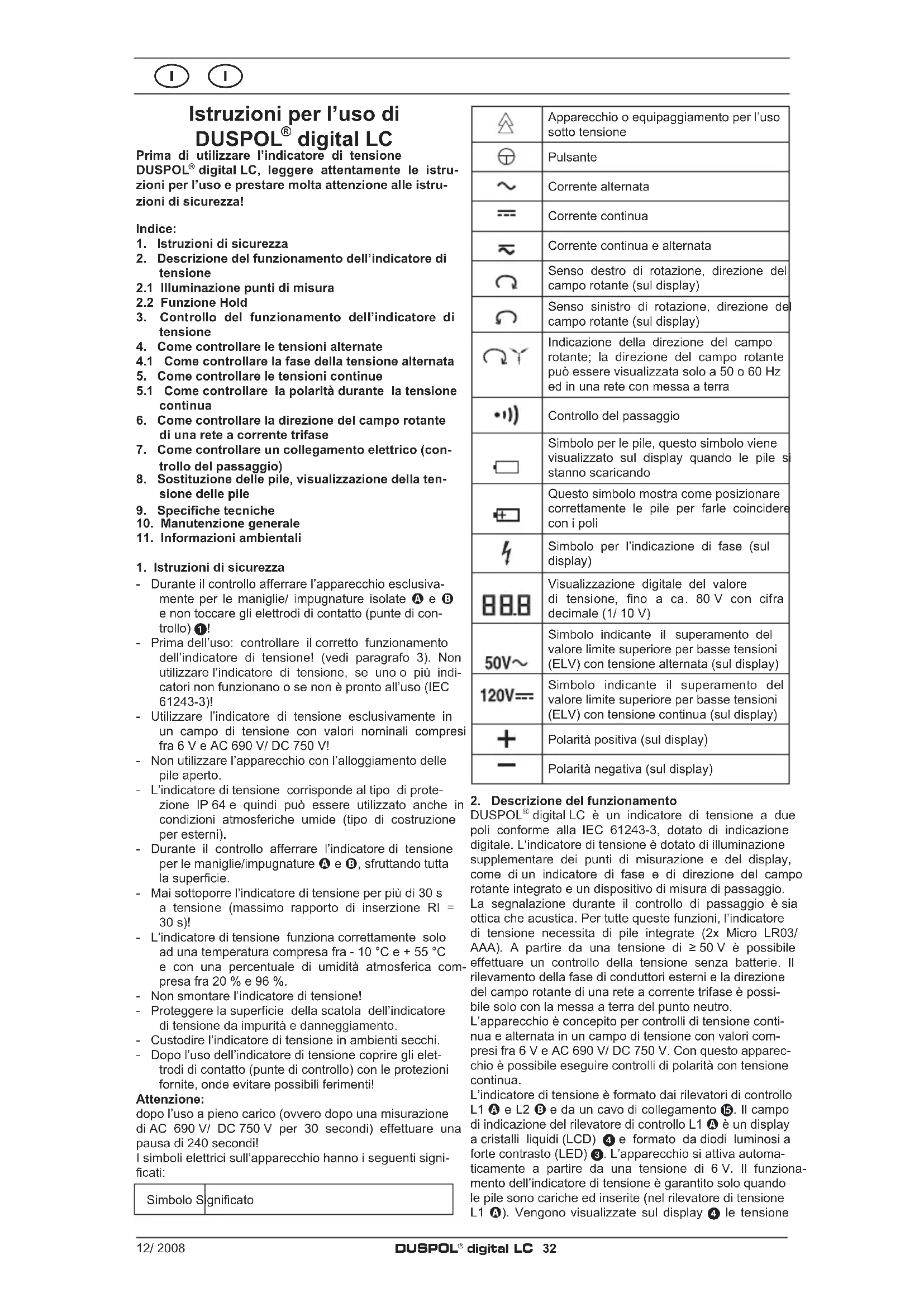

Istruzioni per l'uso di DUSPOL® digital LC
Prima di utilizzare l'indicatore di tensione DUSPOL® digital LC, leggere attentamente le istruzioni per l'uso e prestare molta attenzione alle istruzioni di sicurezza!
Indice:
- Istruzioni di sicurezza
- Descrizione del funzionamento dell'indicatore di tensione
2.1 Illuminazione punti di misura
2.2 Funzione Hold
-
Controllo del funzionamento dell'indicatore di tensione
-
Come controllare le tensioni alternate
4.1 Come controllare la fase della tensione alternata
- Come controllare le tensioni continue
5.1 Come controllare la polarità durante la tensione continua
-
Come controllare la direzione del campo rotante di una rete a corrente trifase
-
Come controllare un collegamento elettrico (controllo del passaggio)
-
Sostituzione delle pile, visualizzazione della tensione delle pile
-
Specifiche tecniche
-
Manutenzione generale
-
Informazioni ambientali
1. Istruzioni di sicurezza
- Durante il controllo afferrare l'apparecchio esclusivamente per le maniglie/ impugnature isolate A e B e non toccare gli elettrodi di contatto (punte di controllo) 1!
- Prima dell'uso: controllare il corretto funzionamento dell'indicatore di tensione! (vedi paragrafo 3). Non utilizzare l'indicatore di tensione, se uno o più indicatori non funzionano o se non è pronto all'uso (IEC 61243-3)!
- Utilizzare l'indicatore di tensione esclusivamente in un campo di tensione con valori nominali compresi fra 6 V e AC 690 V/ DC 750 V!
- Non utilizzare l'apparecchio con l'alloggiamento delle pile aperto.
- L'indicatore di tensione corrisponde al tipo di protezione IP 64 e quindi può essere utilizzato anche in condizioni atmosferiche umide (tipo di costruzione per esterni).
- Durante il controllo afferrare l'indicatore di tensione per le maniglie/impugnature A e B, sfruttando tutta la superficie.
- Mai sottoporre l'indicatore di tensione per più di 30 s a tensione (massimo rapporto di inserzione RI = 30 s)!
- L'indicatore di tensione funziona correttamente solo ad una temperatura compresa fra - 10 °C e + 55 °C e con una percentuale di umidità atmosferica compresa fra 20 % e 96 %.
- Non smontare l'indicatore di tensione!
- Proteggere la superficie della scatola dell'indicatore di tensione da impurità e danneggiamento.
- Custodire l'indicatore di tensione in ambienti secchi.
- Dopo l'uso dell'indicatore di tensione coprire gli eletrodi di contatto (punte di controllo) con le protezioni fornite, onde evitare possibili ferimenti!
Attenzione:
dopo l'uso a pieno carico (ovvero dopo una misurazione di AC 690 V/ DC 750 V per 30 secondi) effettuare una pausa di 240 secondi! I simboli elettrici sull'apparecchio hanno i seguenti significati:
Simbolo Significato
| Apparecchio o equipaggiamento per l'uso sotto tensione | |
| Pulsante | |
| Corrente alternata | |
| Corrente continua | |
| Corrente continua e alternata | |
| Senso destro di rotazione, direzione del campo rotante (sul display) | |
| Senso sinistro di rotazione, direzione del campo rotante (sul display) | |
| Indicazione della direzione del campo rotante; la direzione del campo rotante può essere visualizzata solo a 50 o 60 Hz ed in una rete con messa a terra | |
| Controllo del passaggio | |
| Simbolo per le pile, questo simbolo viene visualizzato sul display quando le pile si stanno scaricando | |
| Questo simbolo mostra come posizionare correttamente le pile per farle coincidere con i poli | |
| Simbolo per l'indicazione di fase (sul display) | |
| Visualizzazione digitale del valore di tensione, fino a ca. 80 V con cifra decimale (1/ 10 V) | |
| Simbolo indicante il superamento del valore limite superiore per basse tensioni (ELV) con tensione alternata (sul display) | |
| Simbolo indicante il superamento del valore limite superiore per basse tensioni (ELV) con tensione continua (sul display) | |
| Polarità positiva (sul display) | |
| Polarità negativa (sul display) |
2. Descrizione del funzionamento
DUSPOL® digital LC è un indicatore di tensione a due poli conforme alla IEC 61243-3, dotato di indicazione digitale. L'indicatore di tensione è dotato di illuminazione supplementare dei punti di misurazione e del display, come di un indicatore di fase e di direzione del campo rotante integrato e un dispositivo di misura di passaggio. La segnalazione durante il controllo di passaggio è sia ottica che acustica. Per tutte queste funzioni, l'indicatore di tensione necessita di pile integrate (2x Micro LR03/AAA). A partire da una tensione di ≥50 V è possibile effettuare un controllo della tensione senza batterie. Il rilevamento della fase di conduttori esterni e la direzione del campo rotante di una rete a corrente trifase è possibile solo con la messa a terra del punto neutro. L'apparecchio è concepito per controlli di tensione continua e alternata in un campo di tensione con valori compresi fra 6 V e AC 690 V/ DC 750 V. Con questo apparecchio è possibile eseguire controlli di polarità con tensione continua.
L'indicatore di tensione è formato dai rilevatori di controllo L1 A e L2 B e da un cavo di collegamento 15. Il campo di indicazione del rilevatore di controllo L1 A è un display a cristalli liquidi (LCD) 4 e formato da diodi luminosi a forte contrasto (LED) 3. L'apparecchio si attiva automaticamente a partire da una tensione di 6 V. Il funzionamento dell'indicatore di tensione è garantito solo quando le pile sono cariche ed inserite (nel rilevatore di tensione L1 A). Vengono visualizzate sul display 4 le tensione
① ①
comprese nel campo con valori nominali da 6 V a AC 690 V/ DC 750 V. Sul display viene visualizzato anche il superamento del valore limite per basse tensioni (ELV, AC 50 V, DC 120 V).
Entrambi i rilevatori di controllo sono dotati di pulsanti 14. Azionando entrambi i tasti viene generata una bassa resistenza interna (annullamento delle tensioni induttive e capacitive). Inoltre, viene messo sotto tensione un motore a vibrazione (motore oscillante). Quando viene raggiunta una tensione di ca. 200 V, il motore inizia a girare. Con l'aumento di tensione aumenta anche il numero di giri e la vibrazione; in questo modo, tramite l'impugnatura del rilevatore di controllo L2 B, è anche possibile effettuare una prima valutazione del valore massimo di tensione (p. es. 230/ 400 V). La durata del controllo con bassa resistenza interna dell'apparecchio (controllo di carico) dipende dalla grandezza del valore della tensione da misurare. Per evitare il riscaldamento eccessivo dell'apparecchio è prevista una protezione termica (regolazione di richiamo). Questa regolazione di richiamo funziona anche per il numero di giri del motore a vibrazione.
Il campo di indicazione
Il campo di indicazione ② consiste in un display a cristalli liquidi LCD ④ e formato da diodi luminosi a forte contrasto (LED) ③ che indicano la tensione continua e alternata in livelli di 12 V; 24 V; 50 V; 120 V; 230 V; 400 V; AC 690 V/ DC 750 V. Le tensioni specificate sono le tensioni nominali. Su questo display a cristalli liquidi LCD vengono visualizzati il superamento del valore limite superiore per basse tensioni (ELV) ⑤, la fase ⑥, simbolo per passaggio ⑦, la direzione del campo rotante ⑧ e ⑨, il valore di tensione preciso ⑩, la polarità con corrente continua ⑪ e ⑫ ed il simbolo indicante le pile scariche ⑬. Il campo di misurazione continua della tensione viene impostato automaticamente. I valori fino a 80 V vengono visualizzati con una cifra decimale, quelli superiori vengono visualizzati senza cifra decimale.
2.1 Illuminazione punti di misura
L'illuminazione del punto di misurazione viene attivata premendo il pulsante 14 nel tasto di controllo L1 A una volta acceso l'apparecchio. A seconda della luminosità si verifica un collegamento automatico della retroilluminazione del display a cristalli liquidi.
Avvertenza:
Per l'illuminazione dei punti di misura l'indicazione deve essere 0,0 V, altrimenti il tester della tensione riconosce la funzione hold.
2.2 Funzione Hold
Se durante il controllo della tensione viene tenuto premuto il pulsante 14 nel tasto di controllo L1 A, viene visualizzato l'ultimo valore misurato lampeggiante. L'apparecchio di controllo della tensione può essere separato e letto dalla componente dell'impianto (DATA-HOLD). La cancellazione avviene lasciando il pulsante.
Avvertenza:
Nel controllo del carico, per più di 1,5 secondi, viene attivata la funzione hold!
3. Controllo del funzionamento
- Prima dell'uso controllare che l'indicatore di tensione funzioni correttamente!
- Attivazione del dispositivo di controllo (autotest),
- stabilire un ponte fra le punte di controllo
- attivare l'indicatore di tensione premendo il pulsante 14 del rilevatore di controllo L1 A e mantenerlo premuto
- si sente il cicalino, tutti i segmenti dell'indicatore LCD come pure illuminazione di fondo e del punto di misura devono indicare funzione in atto
- Provare tutte le funzioni su sorgenti di tensione conosciute.
- Per il controllo di tensione continua utilizzare p. es. la batteria di un'automobile.
• Per il controllo di tensione alternata utilizzare p.
es. una presa da 230 V.
- Collegare i due elettrodi di prova ① per il controllo funzionale della prova di passaggio.
- Se necessario, sostituire le pile
Se le funzioni non sono tutte perfette, non utilizzare l'indicatore di tensione!
4. Come controllare le tensioni alternate
- Collegare gli elettrodi di contatto ① dei rilevatori di controllo A e B alla parte dell'impianto da control-lare.
- In presenza di tensione di misura (6 V), l'indicatore di tensione si attiva automaticamente e sul display viene visualizzato il valore di tensione 10 (fino a ca. 80 V con cifra decimale!).
- Con tensione alternata a partire da 6 V, sul display viene visualizzato il valore di tensione e il simbolo più o meno 11 e 12. Inoltre tutti i LED si illuminano fino al valore indicante il livello della tensione presente.
- Azionando entrambi i pulsanti 14 sul rilevatore di controllo L2 B, a partire da una tensione effettiva di ca. 200 V, inizia a girare il motore a vibrazione. Con l'aumento di tensione aumenta anche il numero di giri.
Assicurarsi di afferrare l'indicatore di tensione esclusivamente per le impugnature isolate dei rilevatori di controllo L1 A e L2 B, di non sporcare l'indicatore e di non toccare gli elettrodi di contatto!
Avvertenza:
la visualizzazione sul display LCD può essere disturbata da condizioni di luce sfavorevoli.
4.1 Come controllare la fase della tensione alternata
- Il controllo di fase è possibile in una rete con messa a terra a partire da 230 V!
- Afferrare, sfruttando tutta la superficie, entrambe le maniglie/impugnature A e B dei rilevatori di controllo L1 e L2 (corrente dispersa per controllo di fase tramite la maniglia L1!).
- Azionare l'apparecchio di controllo della tensione premendo brevemente il pulsante 14 nel tasto di controllo L1 A (rimane acceso per ca. 10 secondi). Quando l'apparecchio è accesso sul display viene visualizzato "0,0"!
- Collegare l'elettrodo di contatto ① del rilevatore L1 Ⓐ alla parte dell'impianto da controllare.
Assolutamente assicurarsi di non toccare l'elettrodo di contatto del rilevatore di controllo L2 Burante il controllo unipolare (controllo di fase)!
Se sul display dell'indicatore LCD ④ appare il simbolo " " ⑥, significa che in questa parte dell'impianto è presente la fase di una tensione alternata.
Avvertenza:
la visualizzazione sul display LCD ④ può essere disturbata da condizioni di luce sfavorevoli, da indumenti di protezione e da eventuali misure locali per l'isolamento.
5. Come controllare le tensioni continue
- Collegare gli elettrodi di contatto ① dei rilevatori di controllo A e B alla parte dell'impianto da controllare.
- L'apparecchio si attiva automaticamente a partire da una tensione effettiva di minimo 6 V e sul display viene visualizzato il valore di tensione.
- Per controlli di tensione inferiore a 6 V, attivare l'indicatore di tensione azionando per breve tempo il pulsante 14 del rilevatore di controllo L1 A.
- Con tensione continua a partire da 6 V, sul display viene visualizzato il valore di tensione e il simbolo più o meno ⑪ e ⑫. Inoltre tutti i LED si illuminano fino al valore indicante il livello della tensione presente.
- Azionando entrambi i pulsanti 14 sul rilevatore di controllo L2 8, a partire da una tensione effettiva di ca. 200 V, inizia a girare il motore a vibrazione. Con l'aumento di tensione aumenta anche il numero di giri.
5.1 Come controllare la polarità durante la tensione continua
- Collegare gli elettrodi di contatto ① dei rilevatori di controllo A e B alla parte dell'impianto da controllare.
- L'apparecchio si attiva automaticamente a partire da una tensione effettiva di minimo 6 V e sul display viene visualizzato il valore di tensione.
- Per controlli di tensione inferiore a 6 V, attivare l'indicatore di tensione azionando per breve tempo il pulsante 14 del rilevatore di controllo L2 B.
- La polarità della tensione continua presente viene visualizzata tramite il simbolo + 11 o il simbolo - 12. In questo caso, il polo visualizzato corrisponde a quello presente sull'impugnatura di indicazione A.
6. Come controllare la direzione del campo rotante di una rete a corrente trifase
- Il controllo della direzione del campo rotante è possibile per tensioni alternate a partire da 230 V (fase contro fase) in una rete a corrente trifase con messa a terra.
- Afferrare, sfruttando tutta la superficie, entrambe le maniglie/ impugnature A e B dei rilevatori di controllo L1 e L2 (corrente dispersa per il controllo della direzione del campo rotante tramite l'impugnatura L1!).
- Collegare gli elettrodi di contatto 1 dei rilevatori di controllo L1 A e L2 B alla parte dell'impianto da controllare.
- L'apparecchio si attiva automaticamente a partire da una tensione effettiva di minimo 6 V e sul display viene visualizzato il valore di tensione.
- L'indicazione numerica a 3 cifre deve indicare la tensione del conduttore esterno.
- Durante la messa in contatto di entrambi gli elettrod di controllo ① a due fasi collegate in sequenza di rotazione destra di una rete a corrente trifase, il display LCD ④ visualizza il simbolo „” (senso destro di rotazione) ⑨. Se la sequenza di rotazione destra non è presente in due fasi, viene visualizzato il simbolo „” (senso sinistro di rotazione) ⑧.
Il controllo della direzione di rotazione richiede sempre un controllo di conferma! Durante il controllo di conferma eseguire ancora una volta la misurazione con gli elettrodi di controllo ① invertiti. Durante il controllo di conferma, sul display LCD deve venire visualizzato il senso di rotazione opposto. Se in entrambi i casi l'apparecchio indica il senso destro di rotazione, significa che la messa a terra è troppo debole.
Avvertenza:
la visualizzazione sul display LCD 4 può essere disturbata da condizioni di luce sfavorevoli, da indumenti di protezione e da eventuali misure locali per l'isolamento.
7. Come controllare un collegamento elettrico (controllo del passaggio)
- Eseguire il controllo del passaggio su parti collegate dell'impianto prive di tensione; eventualmente sono presenti dei condensatori da scaricare.
- L'alimentazione di tensione (2 pile x 1,5 V) integrata nel rilevatore di controllo L1 A fornisce la tensione di controllo necessaria.
- Il controllo è possibile in un campo di valori compresi fra 0 e 200 kΩ.
- Collegare i rilevatori di controllo L1 A e L2 B con gli elettrodi di contatto ① alla parte dell'impianto da controllare.
- In caso di contatto di un collegamento elettrico con gli elettrodi di contatto ① risuona un segnale acustico e nell'indicatore LCD ④ viene indicato il simbolo ⑦.
- In presenza di tensione nel punto di misura, il controllore di tensione passa automaticamente al controllo della tensione indicandola (ved. capitolo 4 e 5)
8. Sostituzione delle pile
Non sottoporre a tensione l'apparecchio, quando l'alloggiamento delle pile è aperto!
L'alimentazione di energia di DUSPOL ^® digital LC avviene tramite due pile del tipo Micro (LR03/ AAA) inserite nell'apparecchio. Quando sul display viene visualizzato il simbolo per le pile „” (pile scariche) 13, è necessario sostituire le pile. Ciò avviene, quando la tensione delle pile è inferiore a 2,75 V.
Indicazione della tensione delle pile
Attivare l'indicatore di tensione azionando per breve tempo il pulsante 14 del rilevatore di tensione L1 A, dopo ca. 10 secondi viene visualizzato per 1 secondo il valore della tensione delle pile. (p. es.: 329
Come sostituire le pile
Con l'ausilio di un cacciavite svitare l'alloggiamento delle pile (al fianco dell'uscita del cavo), effettuando un 1/4 di giro in direzione della freccia (in senso antiorario). L'intaglio della vite è ora verticale e l'alloggiamento delle pile e le pile stesse possono essere estratti.
Rimuovere le pile scariche dall'alloggiamento. Inserire delle pile nuove nell'alloggiamento, prestando attenzione ai poli (vedi dicitura). Inserire nuovamente l'alloggiamento con le pile nuove nella sua sede ed avvitarlo con un 1/4 di giro della vite in senso orario (l'intaglio della vite è orizzontale e i punti di marcatura sono uno di fronte all'altro!) Assicurarsi che l'o-ring (numero 772897) non sia danneggiato, eventualmente sostituirlo.
Smaltimento delle pile
Non gettate le pile fra i rifiuti domestici. Portare le pile usate nei centri pubblici di raccolta della città oppure presso le rivendite di pile dello stesso tipo.
9. Specifiche tecniche
- Norma: IEC 61243-3
- Categorie sovratensione: CAT IV 500 V, CAT III 690 V
- Tipo di protezione: IP 64, IEC 60529 (DIN 40050), utilizzabile anche durante precipitazioni atmosferiche! IP 64 significa: protezione contro l'accesso a parti pericolose e protezione contro corpi estranei solidi, a tenuta di polvere, (6 - prima cifra). Protezione contro gli spruzzi d'acqua, (4 - seconda cifra). Utilizzabile anche in caso di precipitazioni.
- Campo di tensione nominale: da 6 V a AC 690 V/ DC 750 V
- Resistenza interna, circuito di misura: PTC 15 kΩ ≥ 360 kΩ
- Resistenza interna, circuito di carico entrambi i pulsanti azionati!: ca.3,7 kΩ...(150 kΩ)
- Potenza assorbita, circuito di misura: max. < 3,5 mA AC/ DC
- Potenza assorbita, circuito di carico entrambi i pulsanti azionati!: L 0,2 A (750 V)
- Indicatore di polarità: simbolo LCD +; –
- Indicazione continua di tensione 6 - 750 V,
- Campo di tensione I: fino a ca. 80.0 V (88,8)
- Campo di tensione II a partire da ca. 80 V (888)
- Errore di indicazione max.: ± 2 % Campo di tensione 20 - 150 Hz seno / DC ELV U _n - 15 %
- Campo di frequenza nominale: da 0 a 150 Hz
- Indicazione di fase e di direzione del campo rotante: ≥ U _n 230 V, 50/ 60 Hz
- Motore a vibrazione, avviamento: ≥ U n 230 V
- Corrente di controllo, controllo del passaggio: max. 2 μA
- Campo di controllo, resistenza di passaggio: 0 - 200 kΩ
- Livello del segnale acustico: 55 dB
- Massimo rapporto di inserzione: RI = 30 s (max. 30 secondi), 240 s di pausa
- Attivazione dell'apparecchio in caso di tensione di misura: ≥ 6 V
I I
- Attivazione manuale dell'apparecchio: tramite pulsante L1 Ⓐ
- Dispositivo di controllo integrato: attivazione tramite il pulsante L1 Ⓐ e messa in cortocircuito degli elettrodi di contatto
- Funzione HOLD, per attivazione premere il tasto ≥ 1,5 s
- Pile: 2 x Micro, LR03/ AAA (3 V)
- Peso: ca. 200 g
- Lunghezza della linea di collegamento: ca. 900 mm
- Campo di impiego e di temperatura di magazzinaggio: da - 10 °C a + 55 °C (categoria climatica N)
- Umidità atmosferica relativa: da 20 % a 96 % (categoria climatica N)
- Tempi di regolazione di richiamo (protezione termica):
Tensione/ tempo:230 V/ 30 s, 400 V/ 9 s, 750 V/ 2 s
Attenzione!
L'indicatore di tensione non funziona, quando le pile sono scariche! A partire da una tensione di ≥ 50 V è possibile effettuare un controllo della tensione senza batterie. In caso di stoccaggio prolungato nel tempo, togliere le batterie dall'apparecchio!
10. Manutenzione generale
Pulire la scatola esternamente con un panno pulito e asciutto (fanno eccezione panni per pulire speciali). In caso che l'area o la scatola delle pile sia contaminata da elettrolita oppure presenti una sedimentazione bianca, pulirla tramite un panno asciutto.
11. Informazioni ambientali
Onde tutelare l'ambiente, non buttate l'apparecchio tra i normali rifiuti al termine della sua vita utile, ma portatelo presso i punti di raccolta specifici per questi rifiuti previsti dalla normativa vigente.
