| Tipo di prodotto | Adattatore a pinza per misura di corrente alternata (pinza amperometrica) |
| Marca | BENNING |
| Modello | CC 1 |
| Funzione principale | Misura di corrente alternata (CA) fino a 400 A |
| Campo di misura corrente | 3 A a 400 A CA |
| Fattore di conversione | 1 mV CA = 1 A CA |
| Uscita | Tensione CA proporzionale (400 mV max) |
| Precisione (50-60 Hz) | ±(1,9 % + 0,5 A) da 3 A a 30 A ; ±(3,2 % + 1 A) da 30 A a 400 A |
| Apertura max pinza | 30 mm |
| Diametro max conduttore | 29 mm |
| Impedenza di uscita max | 75 Ω |
| Categoria di sovratensione | 300 V CAT III / 600 V CAT II (rispetto a terra) |
| Grado di sporcizia | 2 (EN 61010-1) |
| Tipo di protezione | IP 30 (protezione contro corpi solidi >2,5 mm, nessuna protezione contro l'acqua) |
| Temperatura di lavoro | 0 °C a 50 °C (secondo umidità) |
| Temperatura di stoccaggio | -20 °C a +60 °C |
| Umidità relativa max | 80 % (0-30 °C), 75 % (31-40 °C), 45 % (41-50 °C) |
| Altitudine max di misura | 2000 m |
| Peso | 250 g |
| Alimentazione | Nessuna (funziona passivamente, senza pila) |
| Manutenzione | Pulizia esterna con panno asciutto; nessun solvente |
| Riparabilità | Apertura solo da parte di elettrotecnico qualificato |
| Contenuto della confezione | BENNING CC 1 con cavo a spirale di sicurezza (rosso/nero, connettori 4 mm), custodia protettiva, manuale di istruzioni |
Domande frequenti - CC 1 BENNING
Domande degli utenti su CC 1 BENNING
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Strumenti di misura in formato PDF gratuitamente! Trova il tuo manuale CC 1 - BENNING e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. CC 1 del marchio BENNING.
MANUALE UTENTE CC 1 BENNING

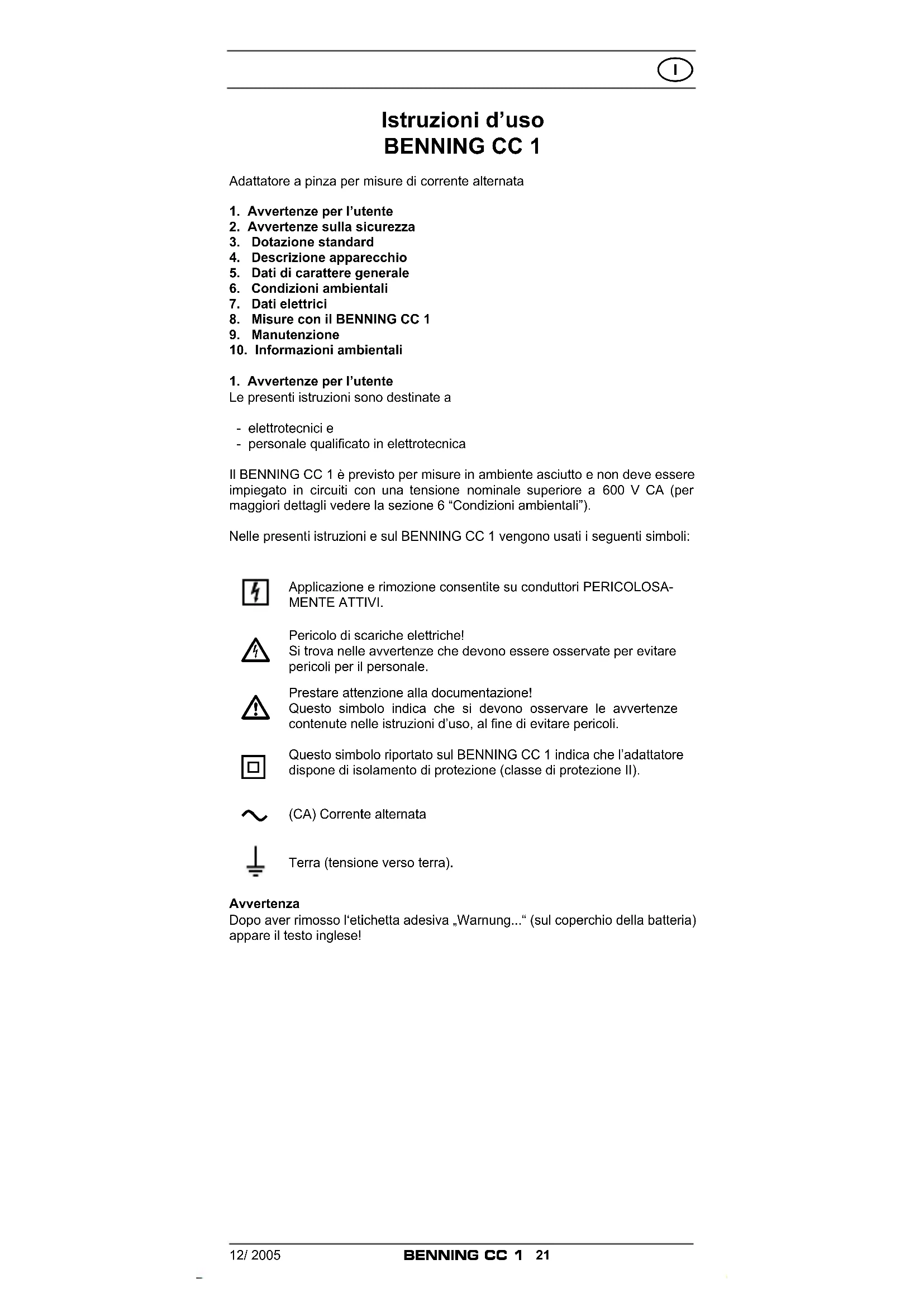

Istruzioni d'uso BENNING CC 1
Adattatore a pinza per misure di corrente alternata
- Avvertenze per l'utente
- Avvertenze sulla sicurezza
- Dotazione standard
- Descrizione apparecchio
- Dati di carattere generale
- Condizioni ambientali
- Dati elettrici
- Misure con il BENNING CC 1
- Manutenzione
- Informazioni ambientali
1. Avvertenze per l'utente
Le presenti istruzioni sono destinate a
- elettrotecnici e
- personale qualificato in elettrotecnica
Il BENNING CC 1 è previsto per misure in ambiente asciutto e non deve essere impiegato in circuiti con una tensione nominale superiore a 600 V CA (per maggiori dettagli vedere la sezione 6 “Condizioni ambientali”).
Nelle presenti istruzioni e sul BENNING CC 1 vengono usati i seguenti simboli:
Applicazione e rimozione consentite su conduttori PERICOLOSA-MENTE ATTIVI.
Pericolo di scariche elettriche!
Si trova nelle avvertenze che devono essere osservate per evitare pericoli per il personale.
Prestare attenzione alla documentazione!
Questo simbolo indica che si devono osservare le avvertenze contenute nelle istruzioni d'uso, al fine di evitare pericoli.
Questo simbolo riportato sul BENNING CC 1 indica che l'adattatore dispone di isolamento di protezione (classe di protezione II).
(CA) Corrente alternata
Terra (tensione verso terra).
Avvertenza
Dopo aver rimosso l'etichetta adesiva „Warnung...“ (sul coperchio della batteria) appare il testo inglese!
2. Avvertenze sulla sicurezza
L'apparecchio è stato costruito e collaudato in conformità a
DIN VDE 0411 Parte 1/ EN 61010-1
ed ha lasciato lo stabilimento in un ineccepibile stato di sicurezza.
Per mantenere tale stato e garantire un esercizio sicuro, l'utente deve osservare le avvertenze e le annotazioni di avviso contenute nelle presenti istruzioni.
L'apparecchio può essere utilizzato solo in circuiti della categoria di sovratensione III con max. 300 V conduttore verso terra oppure della categoria di sovratensione II con max. 600 V conduttore verso terra.
Tenere presente che i lavori eseguiti su parti ed impianti sotto tensione sono fondamentalmente pericolosi. Già tensioni da 30 V CA e 60 V CC possono implicare pericolo di morte.
Prima di ogni messa in funzione controllare che l'apparecchio e i cavi non presentino danni.
Se si presume che non sia più possibile un esercizio sicuro, si deve allora mettere fuori servizio l'apparecchio ed al sicuro da un esercizio non intenzionale.
È da presumere che non sia più possibile un esercizio sicuro,
- se l'apparecchio o i circuiti di misura presentano danni evidenti,
- se l'apparecchio non funziona più,
- dopo lungo stoccaggio dell'apparecchio in condizioni sfavorevoli,
- in seguito a condizioni particolari di trasporto.
Per escludere qualsiasi pericolo
- non toccare i puntali nudi dei cavetti,
- infilare gli spinotti dei cavetti nelle apposite boccole.
3. Dotazione standard
Fanno parte della dotazione standard del BENNING CC 1:
3.1 un adattatore BENNING CC 1 con un cavetto di sicurezza, collegato in modo fisso, spiraliforme, munito di uno spinotto di sicurezza da 4 mm a 90°,
3.2 una custodia compatta,
3.3 istruzioni d'uso.
4. Descrizione apparecchio
L'adattatore a pinza BENNING CC 1 è un adattatore di misura per multimetri analogici e digitali e serve per misure di corrente alternata fino a 400 A.
Si veda Ill. 1: Lato anteriore apparecchio
Gli elementi di comando indicati nell'ill. 1 sono descritti come segue:
① pinza di misura, per avvolgere i conduttori unipolari percorsi da corrente alternata,
② collare della pinza, protegge dal contatto con il conduttore,
③ leva di apertura, per aprire e chiudere la pinza,
④ involucro con campo per scritte
5 cavetto di sicurezza spiraliforme, munito di uno spinotto di sicurezza da 4 mm, rosso, nero, piegato a 90°.
5. Dati di carattere generale
5.1 Dati generali sull'adattatore di corrente
Tipo di sensore: bobina di induzione per il rilevamento della corrente alternata
5.1.1 Coefficiente di temperatura del valore misura:
0,2 x (precisione di misura indicata)/ °C < 18 °C o > 28 °C, in relazione al valore della temperatura di riferimento di 23 °C,
5.1.2 Apertura massima pinza: 30 mm,
5.1.3 Diametro massimo conduttore: 29 mm,
5.1.4 Dimensioni apparecchio: (lungh. x largh. x alt.) 148 x 72 x 36 mm, Peso apparecchio: 250 g
6. Condizioni ambientali
- Il BENNING CC 1 è previsto per l'esecuzione di misure in ambiente asciutto,
- altezza barometrica nell'esecuzione di misure: max. 2000 m,
- categoria sovratensione IEC 60664/ IEC 61010, 300 V categoria III, 600 V
categoria II,
- grado di inquinamento 2 in conformità a EN 61010-1,
- Tipo di protezione: IP 30 (DIN VDE 0470-1 IEC/ EN 60529),
IP 30 significa: protezione contro l'accesso a parti pericolose e protezione contro corpi estranei solidi > 2,5 mm di diametro, (3 - prima cifra). Nessuna protezione contro l'acqua, (0 - seconda cifra).
- temperatura di funzionamento ed umidità relativa dell'aria:
con una temperatura di funzionamento da 0 °C a 30 °C: umidità relativa dell'aria inferiore a 80 %,
con una temperatura di funzionamento da 31 °C a 40 °C: umidità relativa dell'aria inferiore a 75 %,
con una temperatura di funzionamento da 41 °C a 50 °C: umidità relativa dell'aria inferiore a 45 %,
- temperatura di stoccaggio: il BENNING CC 1 può essere immagazzinato a temperatura da - 20 °C a +60 °C.
7. Dati elettrici
Annotazione: la precisione di misura viene indicata come somma di
- una quota relativa del valore misura
- di un valore di corrente in A.
Tale precisione di misura è valida ad una temperatura di 23 °C ± 5 °C ed una umidità relativa dell'aria inferiore a 75 %.
7.1 Misure di corrente alternata
| Portata Valore misura Uscita Precisione misure | ||
| 400 A | 3 A 3 mV | ± (1,9 % + 0,5 A) da 50 Hz a 60 Hz |
| 30 A 30 mV | ||
| 350 A 350 mV | ||
| 400 A 400 mV | ± (3,2 % + 1 A) da 50 Hz a 60 Hz | |
Impendenza d'uscita max.: 75 Ω
8. Misure con il BENNING CC 1
8.1 Preparazione delle misure
Conservare ed usare il BENNING CC 1 solo alle condizioni di stoccaggio e di temperatura di funzionamento indicate, evitare l'esposizione continua all'irraggiamento solare.
- Il cavetto di sicurezza spiraliforme, in dotazione, corrisponde per tensione e corrente nominali al BENNING CC 1. Il cavetto di sicurezza è collegato in modo fisso con il BENNING CC 1 e non è possibile rimuoverlo.
- Controllare l'isolamento dei cavetti di sicurezza. Se l'isolamento è danneggiato, il BENNING CC 1 deve essere subito escluso dall'impiego.
- Non avvolgere con la pinza su conduttori percorsi da corrente, se il BENNING CC 1 non è stato prima collegato con un multimetro.
- Forti fonti di disturbo in prossimità del BENNING CC 1 possono causare indicazioni instabili ed errori di misura.
- Non applicare tensione ai contatti d'uscita del BENNING CC 1.
Osservare la tensione massima rispetto al potenziale di terra! Pericolo di scariche elettriche!
La tensione massima, che può essere presente sul BENNING CC 1 rispetto al potenziale di terra, è di 600 V.
8.2 Misure di corrente alternata
- Impostare il multimetro per la funzione misure di tensione alternata (V CA) e selezionare un campo misure che possa indicare le tensioni nel campo da 1 mV a 400 mV.
- Inserire lo spinotto di sicurezza nero da 4 mm del cavetto di sicurezza, spiraliforme, nella boccola COM del multimetro.
- Inserire lo spinotto di sicurezza rosso da 4 mm del cavetto di sicurezza, spiraliforme, nella boccola per l'ingresso della tensione (V) del multimetro.
- Azionare la leva di apertura ③ e con la pinza ① avvolgere il conduttore unipolare percorso da corrente.
- Leggere il valore di tensione sul multimetro e tenendo conto del fattore di conversione convertire al valore di corrente.
Fattore di conversione: 1 mV CA = 1 A CA (si veda involucro con campo per scritte ④)
Esempio
Il valore di tensione indicato sul multimetro: 0,350 V CA = 350 mV CA, corrisponde ad un valore di corrente misurato di 350 A CA.
9. Manutenzione
Prima di aprire il BENNING CC 1 assicurarsi che esso non sia sotto tensione! Pericolo di scariche elettriche!
Lavori sul BENNING CC 1 aperto e sotto tensione sono riservati esclusivamente ad elettrotecnici, che devono prendere particolari misure per la prevenzione di infortuni.
Il BENNING CC 1 deve essere reso libero da tensione, prima di spegnerlo, nel modo che segue:
- allontanare in primo luogo il BENNING CC 1 dall'oggetto delle misure,
- rimuovere poi entrambi i cavetti di sicurezza dal multimetro.
L'adattatore BENNING CC 1 non dispone né di una batteria né di un fusibile, cosicché di regola non è necessaria la sua apertura.
9.1 Messa in sicurezza dell'apparecchio
In determinate condizioni non si può più garantire la sicurezza nell'impiego del BENNING CC 1, ad esempio in caso di:
- danni visibili dell'involucro,
- errori nelle misure,
- conseguente riconducibili a sollecitazioni meccaniche dovute a condizione di trasporto eccezionale
In tali casi si deve immediatamente rimuovere il BENNING CC 1 dal punto di misura e metterlo al sicuro da ulteriore utilizzo.
9.2 Pulizia
Pulire esternamente l'involucro con un panno pulito ed asciutto (eccezione: panni particolari per pulizia). Non usare solventi e/o abrasivi per pulire l'apparecchio.
10. Informazioni ambientali
Onde tutelare l'ambiente, non buttate l'apparecchio tra i normali rifiuti al termine della sua vita utile, ma portatelo presso i punti di raccolta specifici per questi rifiuti previsti dalla normativa vigente.
