Produkttyp	Klämmätare för växelströmsmätning (strömklämma)
Varumärke	BENNING
Modell	CC 1
Huvudfunktion	Mätning av växelström (AC) upp till 400 A
Strömmätningsområde	3 A till 400 A AC
Omvandlingsfaktor	1 mV AC = 1 A AC
Utgång	Proportionell AC-spänning (400 mV max)
Noggrannhet (50-60 Hz)	±(1,9 % + 0,5 A) från 3 A till 30 A; ±(3,2 % + 1 A) från 30 A till 400 A
Maximal klämöppning	30 mm
Maximal ledardiameter	29 mm
Maximal utgångsimpedans	75 Ω
Överspänningskategori	300 V CAT III / 600 V CAT II (relativt jord)
Nedsmutsningsgrad	2 (EN 61010-1)
Skyddstyp	IP 30 (skydd mot fasta föremål >2,5 mm, inget vattenskydd)
Arbetstemperatur	0 °C till 50 °C (enligt fuktighet)
Förvaringstemperatur	-20 °C till +60 °C
Maximal relativ luftfuktighet	80 % (0-30 °C), 75 % (31-40 °C), 45 % (41-50 °C)
Maximal mäthöjd	2000 m
Vikt	250 g
Strömförsörjning	Ingen (fungerar passivt, inget batteri)
Underhåll	Utvändig rengöring med torr trasa; inga lösningsmedel
Reparerbarhet	Endast öppning av kvalificerad elektrotekniker
Leveransinnehåll	BENNING CC 1 med spiralkabel (röd/svart, 4 mm-kontakter), skyddsfodral, bruksanvisning

Vanliga frågor - CC 1 BENNING

Hur använder jag BENNING CC 1 för att mäta växelström?

Ställ in din multimeter på funktionen för växelspänning (V AC). Anslut den svarta kontakten till COM-uttaget och den röda till V-uttaget på multimetern. Öppna klämman med spaken, ta tag i en enda ledare som strömmen går igenom, läs sedan av spänningen. Multiplicera med faktorn 1 mV = 1 A för att få strömmen i ampere.

Vilken är den maximalt tillåtna spänningen i förhållande till jord?

Den maximala spänningen mellan CC 1:s utgångar och jord är 600 V AC (kategori II) eller 300 V AC (kategori III). Överskrid aldrig detta värde på grund av risk för elchock.

Behöver BENNING CC 1 ett batteri?

Nej, CC 1 är en passiv adapter utan batteri eller säkring. Den omvandlar ström till spänning via en Hall-effektomvandlare (induktionsspole). Ingen intern energikälla krävs.

Vilka multimetrar är kompatibla med CC 1?

Alla analoga eller digitala multimetrar som kan mäta växelspänning från 1 mV till 400 mV fungerar. Se till att ingångsuttagen accepterar 4 mm säkerhetskontakter.

Hur tolkar man det visade spänningsvärdet?

Omvandlingsfaktorn är 1 mV AC = 1 A AC. Till exempel motsvarar 350 mV 350 A. Använd 400 mV-området på din multimeter för bästa noggrannhet.

Kan jag mäta likström (DC) med denna adapter?

Nej, BENNING CC 1 är endast konstruerad för växelström (AC). Den kan inte mäta likström.

Vilka säkerhetsåtgärder måste iakttas?

Före varje användning, kontrollera kablarnas och klämmans skick. Ta aldrig tag i en spänningsförande ledare innan CC 1 är ansluten till multimetern. Undvik störningskällor. Öppna inte enheten under spänning. Respektera överspänningskategorierna.

Hur rengör och underhåller jag CC 1?

Rengör utsidan med en ren, torr trasa. Använd inga lösningsmedel eller slipande medel. Vid synlig skada, sluta omedelbart använda och låt en fackman inspektera enheten.

Vilken mätnoggrannhet har CC 1?

För frekvenser 50-60 Hz: ±(1,9 % + 0,5 A) från 3 A till 30 A, och ±(3,2 % + 1 A) från 30 A till 400 A. Noggrannheten anges vid 23 °C ± 5 °C och luftfuktighet < 75 %.

Vad gör man vid funktionsfel eller synlig skada?

Omedelbart ta enheten ur drift och skydda den mot oavsiktlig användning. Kontakta en kvalificerad elektrotekniker för inspektion. Försök inte reparera själv om du inte är kompetent och följer säkerhetsföreskrifterna.

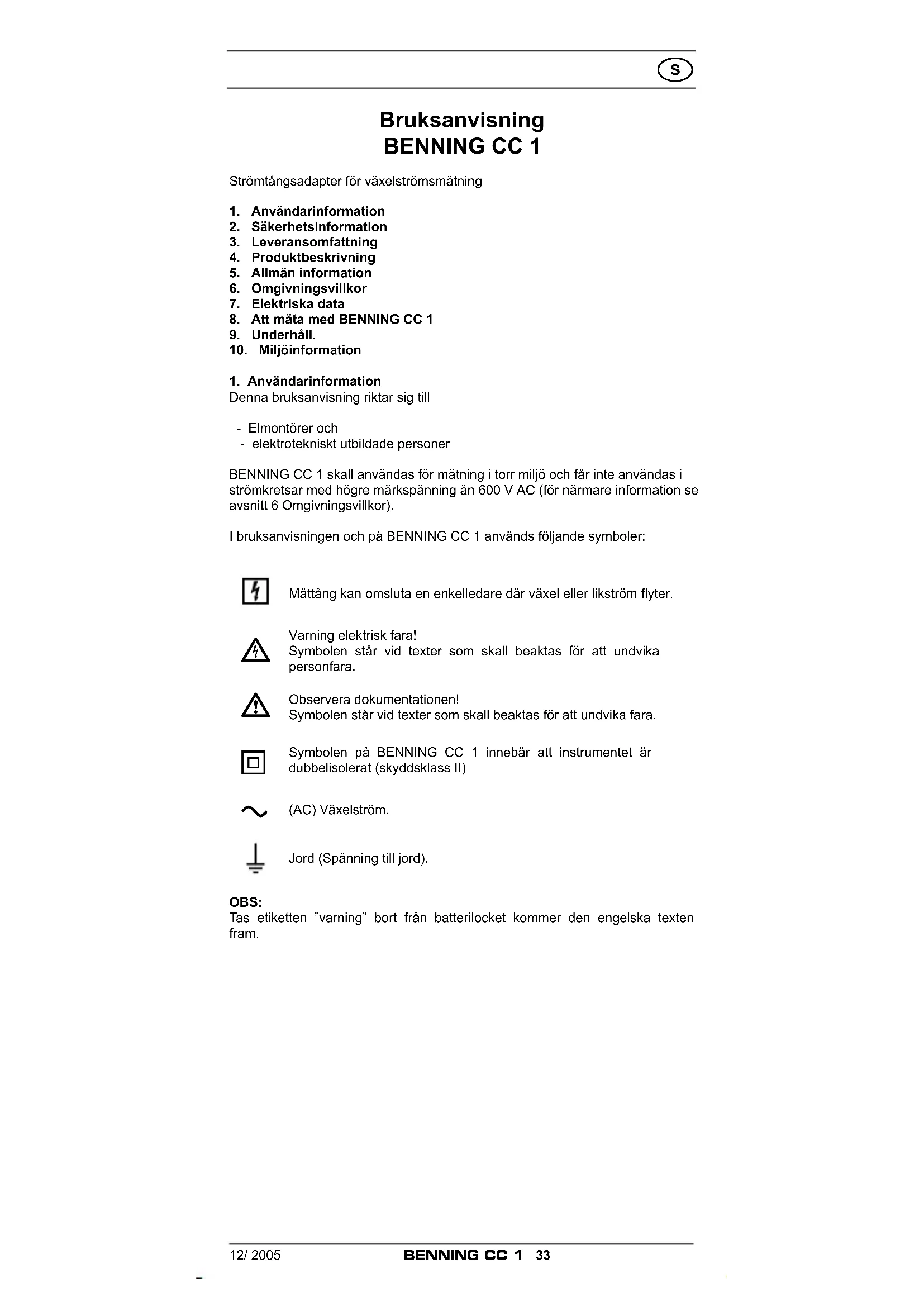

BRUKSANVISNING CC 1 BENNING

Strömtångsadapter för växelströmsmätning

1. Användarinformation
2. Säkerhetsinformation
3. Leveransomfattning
4. Produktbeskrivning
5. Allmän information
6. Omgivningsvillkor
7. Elektriska data
8. Att mäta med BENNING CC 1
9. Underhåll.
10. Miljöinformation

1. Användarinformation

Denna bruksanvisning riktar sig till

• Elmontörer och
• elektrotekniskt utbildade personer

BENNING CC 1 skall användas för mätning i torr miljö och får inte användas i strömkretsar med högre märkspänning än 600 V AC (för närmare information se avsnitt 6 Omgivningsvillkor).

I bruksanvisningen och på BENNING CC 1 används följande symboler:

Mättång kan omsluta en enkelledare där växel eller likström flyter.

Varning elektrisk fara!

Symbolen står vid texter som skall beaktas för att undvika personfara.

Observera dokumentationen!

Symbolen står vid texter som skall beaktas för att undvika fara.

Symbolen på BENNING CC 1 innebär att instrumentet är dubbelisolerat (skyddsklass II)

(AC) Växelström.

Jord (Spänning till jord).

OBS:

Tas etiketten "varning" bort från batterilocket kommer den engelska texten fram.

2. Säkerhetsinformation

Instrumentet är byggt och provat enligt

EN 61010-1

och har lämnat fabriken i ett säkerhetsmässigt felfritt tillständ.

För att bibehålla detta och för att säkerställa ett ofarligt användande, skall användaren beakta hänvisningar och varningstexter i denna bruksanvisning.

Instrumentet får endast användas i strömkretsar av överspänningskategori III med max. 300 V ledare mot jord eller överspänningskategori II med max. 600 V ledare mot jord. Beakta att arbete på spänningsförande delar och anläggningar innebär elektrisk fara! Spänningar från 30 V AC och 60 V DC kar innebära personfara och vara livsfarliga.

Innan varje mätning skall instrumentet och testsladdarna kontrolleras så att inga skador föreligger.

Om man kan anta att instrumentet kan innebära en säkerhetsrisk skall det tagas ur bruk och göras obrukbart.

Man kan anta att instrumentet kan vara en säkerhetsrisk när

• instrumentet och testsladdarna uppvisar synliga skador
• instrumentet inte längre fungerar
• efter en längre tids lagring under ogynnsamma förhållanden
• vid transportskador

För att undvika risker

• berör inte de oisolerade metalliska delarna på anslutningskontakterna
• anslut testsladdarna till respektive uttag på multimetern

3. Leveransomfattning

Vid leverans av BENNING CC 1 ingår följande:

3.1 1 st strömtångadapter BENNING CC 1 med en fast ansluten, spiraliserad säkerhetsmätkabel med 90-gradigt vinklade säkerhetskontakter,

3.2 1 st väska,

4. Produktbeskrivning

Strömtångsadaptern BENNING CC 1 är en mätadapter för analoga och digitala Multimeter-instrument och är avsedd för växelströmsmätning upp till 400 A.

Se fig. 1: Framsida.

De i fig. 1 angivna användarelementen betecknas enligt följande:

① Mättång för att omsluta en enledare där växelström flyter
② Förhöjning, skyddar mot beröring av ledare.
3 Tångöppnare, för att öppna och stänga tånggapet
4 Apparathus med textfält
5 Spiraliserad säkerhetsmätkabel med röd respektive svart 90-gradigt vinklade säkerhetskontakter.

5. Allmän information

5.1 Allmän information för strömtångsadaptern

Sensortyp: Induktionsspole för mätning av växelström

5.1.1 Temperaturkoefficient för mätvärde: 0,2 x (angiven mätnoggrannhet) / °C < 18 °C eller > 28 °C i relation till referenstemperaturen på 23 °C.

5.1.2 Max. tångöppning: 30 mm

5.1.3 Max. kabeldiameter: 29 mm

5.1.4 Instrumentets mått:

(L x B x H) = 148 x 72 x 36 mm. Instrumentets vikt: 250 g

6. Omgivningsvillkor

• BENNING CC 1 är avsedd för mätningar i torr omgivning
• Barometrisk höjd vid mätningar max 2000 m
• Överspänningskategori: IEC 60664/ IEC 61010, 300 V Kategori III, 600 V Kategori II,

• Försmutningsgrad 2 enligt EN 61010-1,

• Kapslingsklass: IP 30 (DIN VDE 0470-1 IEC/ EN 60529),
  IP 30 betyder: Skydd mot beröring av farliga delar och skydd för fasta kroppar >2,5 mm diameter, (3 - första siffran). Inget skydd mot inträngade vätska, (0 - andra siffran).

• Arbetstemperatur och relativ luftfuktighet:
  Vid arbetstemperatur från 0 °C till 30 °C relativ luftfuktighet under 80 % Vid arbetstemperatur från 31 °C till 40 °C relativ luftfuktighet under 75 % Vid arbetstemperatur från 41 °C till 50 °C relativ luftfuktighet under 45 %,
• Lagringstemperatur:
  BENNING CC 1 kan lagras i temperaturer från - 20 °C till + 60 °C.

7. Elektriska data

Observera:

Mätnoggrannheten anges som en summa av

- den relativa andelen av mätvärdet och

- ett strömvärde i A.

Denna mätnogrannhet gäller vid en temperatur av 23 °C ± 5 °C och vid en relativ luftfuktighet under 75 %.

7.1 Växelströmsområde

Mätområde Mätvärde Utgång Mätnoggrannhet
400 A	3 A 3 mV		± (1,9 % + 0,5 A)vid 50 Hz - 60 Hz
	30 A 30 mV
	350 A 350 mV
	400 A 400 mV		± (3,2 % + 1 A)vid 50 Hz - 60 Hz

Max. Utgångsimpedans: 75 Ω

8. Att mäta med BENNING CC 1

8.1 Förberedelse för mätning

Använd och lagra BENNING CC 1 endast vid angivna temperaturområden för användning och lagring, undvik kontinuerlig solexponering.

• Den medlevererade spiraliserade mätkabeln motsvarar märk spänningen och märkströmmen för BENNING CC 1
  Mätkabeln är fast ansluten till BENNING CC 1.

- Kontrollera kabeln och dess isolering, vid skador får den ej användas.

- Använd inte BENNING CC 1 innan den anslutits till en multimeter.

- Starka störkällor i närheten av BENNING CC 1 kan leda till instabil displayfunktion och mätfel.

- Lägg aldrig spänning över utgångskontakterna på BENNING CC 1

Observera max. spänning till jordpotential! Elektrisk risk!

Den högsta tillåtna spänningen mellan BENNING CC 1 och jordpotential är 600 V.

8.2 Växelströmsmätning

• Ställ multimetern i läge växelspänningsmätning (V AC) och välj ett mätområde som kan visa spänningar från 1 mV till 400 mV.
• Anslut den svarta kontakten till COM-anslutningen på multimetern.
• Anslut den röda kontakten till spänningsingången (V) på multimetern.
• Öppna tånggapet med tångöppnaren ③ och omslut den ledaren vars ström skall mätas med mättången ①.
• Läs av spänningsvärdet på multimetern och räkna om detta till strömvärde med hjälp av omräkningsfaktorn 1 mV AC = 1 A AC (se textfältet ^4 på strömtångsadaptern)

Exempel:

Ett på multimetern angivet spänningsvärde 0,350 V AC = 350 mV AC, motsvarar ett uppmätt strömvärde på 350 A AC.

9. Underhåll

Se till att BENNING CC 1 är spänningslös innan Du öppnar den. Elektrisk risk!

Arbete med en öppnad BENNING CC 1 under spänning får endast utföras av fackman som måste vidtaga speciella åtgärder för att förhindra olyckor.

Så här gör Du BENNING CC 1 spänningslös innan den öppnas:

• Ta bort BENNING CC 1 från mätobjektet.
• Ta bort anslutningarna från multimetern

Strömtångsadaptern BENNING CC 1 har inget batteri eller säkring varför den i normala fall ej behöver öppnas.

9.1 Instrumentets säkerhet

Under bestämda omständigheter kan säkerheten i handhavandet av BENNING CC 1 inte längre garanteras; t ex. vid:

• Synliga skador på instrument.
• Fel vid mätningar,
• Synliga följder av av för lång lagring under icke tillåtna lagringsvillkor.
• Synliga följder av transportskador.
  Vid dessa tillfälle skall BENNING CC 1 omgående tas bort den från mätstället och det skall säkerställas att den inte kan komma till användning igen.

9.2 Rengöring

Rengör instrumenthöljet utvändigt med en ren torr duk (undantag speciella rengöringsdukar) Använd inte lösningsmedel för att rengöra instrumentet.

10. Miljöinformation

Lämna vänligen in produkten på lämplig återvinningsstation när den är förbrukad.
