BRUKSANVISNING CM 4 BENNING

Bruksanvisning BENNING CM 4 Digital strömtång multimeter avsedd för - Likspänningsmätning - Växelspänningsmätning - Växelströmsmätning - Resistansmätning - Genomgångsprovning - Frekvensmätning Innehållsförteckning

1. Användarinformation

6. Omgivningsvillkor

8. Att mäta med BENNING CM 4

10. Teknisk data för mättillbehör

11. Miljöinformation

1. Användarinformation

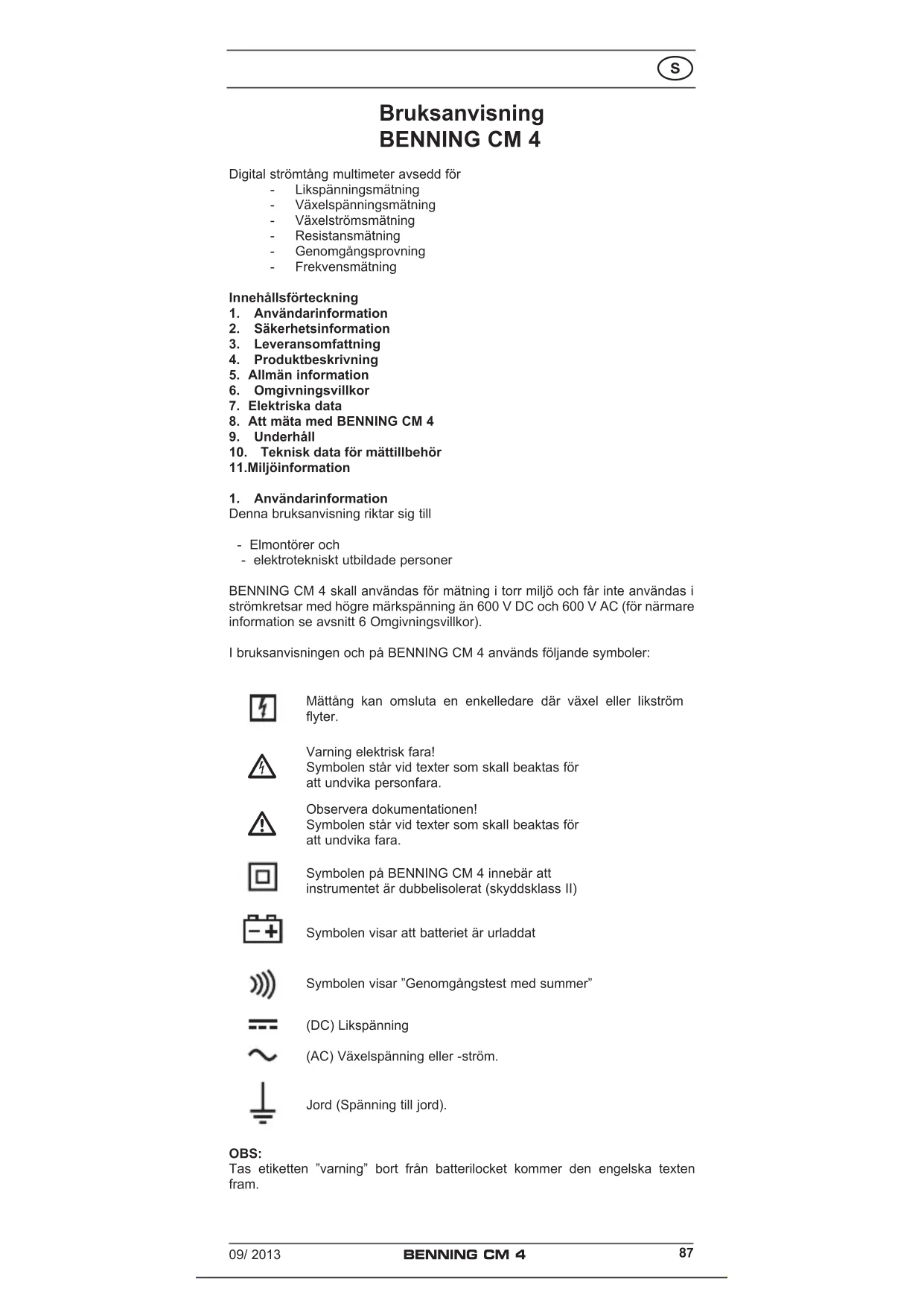

Denna bruksanvisning riktar sig till - Elmontörer och - elektrotekniskt utbildade personer BENNING CM 4 skall användas för mätning i torr miljö och får inte användas i strömkretsar med högre märkspänning än 600 V DC och 600 V AC (för närmare information se avsnitt 6 Omgivningsvillkor). I bruksanvisningen och på BENNING CM 4 används följande symboler: Mättång kan omsluta en enkelledare där växel eller likström flyter.

Varning elektrisk fara! Symbolen står vid texter som skall beaktas för att undvika personfara.

Observera dokumentationen! Symbolen står vid texter som skall beaktas för att undvika fara. Symbolen på BENNING CM 4 innebär att instrumentet är dubbelisolerat (skyddsklass II) Symbolen visar att batteriet är urladdat Symbolen visar ”Genomgångstest med summer” (DC) Likspänning (AC) Växelspänning eller -ström. Jord (Spänning till jord). OBS: Tas etiketten ”varning” bort från batterilocket kommer den engelska texten fram.09/ 2013 BENNING CM 4

Instrumentet är byggt och provat enligt EN 61010-1 och har lämnat fabriken i ett säkerhetsmässigt felfritt tillstånd. För att bibehålla detta och för att säkerställa ett ofarligt användande, skall användaren beakta hänvisningar och varningstexter i denna bruksanvisning.

Instrumentet får endast användas i strömkretsar av överspän- ningskategori III med max. 600 V ledare mot jord. Använd lämplig säkerhetsmätledning till detta. I samband med mätningar i mätkategori III får den ledande delen som sticker ut på en kontaktspets på säkerhetsmätledning inte vara längre än 4 mm. Före alla mätningar i mätkategori III måste de löstagbara skyddshuvarna som medföljer utrustningen och som är märk- ta med CAT III och CAT IV, fästas på kontaktspetsarna. Detta är en säkerhetsåtgärd för att skydda användaren av mätutrust- ningen. Beakta att arbete på spänningsförande delar och anläggningar innebär elektrisk fara! Spänningar från 30 V AC och 60 V DC kan innebära personfara och vara livsfarliga.

Innan varje mätning skall instrumentet och testsladdarna kontrolleras så att inga skador föreligger. Om man kan anta att instrumentet kan innebära en säkerhetsrisk skall det tagas ur bruk och göras obrukbart. Man kan anta att instrumentet kan vara en säkerhetsrisk när - instrumentet och testsladdarna uppvisar synliga skador - intstrumentet inte längre fungerar - efter en längre tids lagring under ogynnsamma förhållanden - vid transportskador

För att undvika risker - berör inte de oisolerade metalliska delarna på testpinnarna - anslut testsladdarna på motsvarande märkta anslutningar

3. Leveransomfattning

Vid leverans av BENNING CM 4 ingår följande:

3.1 1 st strömtång multimeter BENNING CM 4

Information beträffande förbrukningsdetaljer: - BENNING CM 4 försörjs av två inbyggda 1,5 V mignonbatteri (IEC LR 06) - De ovan nämnda testsladdarna (säkerhetstestade) motsvarar CAT III 1000 V och är godkända för 10 A ström.

4. Produktbeskrivning

Se fig. 1: Framsida Förklaringar till fig. 1: Digitaldisplay, LCD, visar mätvärde, balkdisplay och mätområdesval Polaritetsvisning Batterisymbol, visas vid urladdat batteri 4 Knapp (gul), för displaybelysning HOLD-knapp, för mätvärdeslagring MIN/MAX-knapp, för lagring av lägsta och högsta mätvärde PEAK-knapp, för lagring av toppvärde Områdes-omkopplare, för val av mätområde Anslutning (positiv

), för V, Ω COM-anslutning, gemensam anslutning för spännings-, resistans- och genomgångsmätning Tångöppnare, för att öppna och stänga tånggapet Förhöjning, skyddar mot beröring av ledare. Mättång för att omsluta en enledare där växelström flyter

) Den automatiska polaritetsvisningen vid likspänning relaterar till denna anslutningen.09/ 2013 BENNING CM 4

5.1 Allmän information för strömtången

Den digitala displayen 1 är utförd som en 3¾-siffrors flytande kristalldisplay med 14 mm sifferhöjd och decimalpunkt. Högsta visade värde är 4000.

5.1.2 Visning av polaritet 2 sker automatiskt. Det visas endast en polaritet

gentemot polaritetsdefinitionen på anslutningen med ”-”.

5.1.3 Värde överstigande mätområdet indikeras med ”OL” eller ”-OL” och

delvis en akustisk indikering. OBS! Ingen indikering och varning vid överbelastning!

5.1.4 Med knappen tänds displaybelysningen. Den släcks med en ny

tryckning eller automatiskt efter 60 sekunder.

5.1.5 Mätvärdeslagring ”HOLD”: Genom att trycka på knappen ”HOLD”

kan mätvärdet lagras. Displayen visar symbolen ”HOLD”. Med ytterligare ett ryck på knappen återgår instrumentet till mätning.

5.1.6 Med MIN/ MAX-knappen mäts och lagras det lägsta och högsta

mätvärdet. Med tryck på knappen visas följande: ”MAX” visar det högsta lagrade värdet och ”MIN” visar det lägsta. Den fortlöpande mätningen kan stoppas resp. startas med ”HOLD”-knappen . Genom att trycka på och hålla inne ”MIN/ MAX”-knappen (2 sekunder) återgår instrumentet till normal mätning.

5.1.7 Med PEAK-knappen mäts och lagras det positiva och negativa

toppvärdet i mätområden V AC och A AC. Börja med att trycka på knappen ”PEAK” i ca 3 sekunder för att öka mätkänsligheten och för att balansera BENNING CM 4. Genom tryck på knappen visas värdena ”PMAX“ eller ”PMIN”. Genom att trycka på och hålla inne ”PEAK”- knappen (2 sekunder) återgår instrumentet till normal mätning.

BENNING CM 4 utför nominellt 1,5 mätningar per sekund för displayen.

5.1.9 BENNING CM 4 kopplas till och från med mätområdesomkopplaren .

Instrumentet är frånkopplat i läge ”OFF”.

5.1.10 BENNING CM 4 kopplas automatiskt från efter ca 30 min. (APO;

Auto-Power-Off). Det kopplas in genom att någon knapp eller mätområdesomkopplaren påverkas. En summerton ljuder när instrumentet slår från automatiskt. Det automatiska frånslaget kan deaktiveras genom att en knapp hålls inne (dock inte ”HOLD”-knappen) samtidigt som mätorådesomkopplare vrides från läge ”OFF”.

5.1.11 Temperaturkoefficient för mätvärde: 0,2 x (angiven mätnoggrannhet) /

°C < 18 °C eller > 28 °C i relation till referenstemperaturen på 23 °C.

5.1.12 BENNING CM 4 försörjs med två 1,5 V-mignonbatterier (IEC LR06).

5.1.13 När batterispänningen sjunker under avsedd spänning tänds

batterisymbolen i displayen.

5.1.14 Batteriernas livslängd beräknas till ca 600 timmar (alkalibatteri).

5.1.15 Instrumentets mått:

(L x B x H) = 220 x 83 x 45 mm. Instrumentets vikt: 324 g

5.1.16 De medlevererade testkabalarna är anpassade till BENNING CM 4

märkspänning och märkström.

5.1.17 Max. tångöppning: 37 mm

5.1.18 Max. kabeldiameter: 34 mm

6. Omgivningsvillkor

- BENNING CM 4 är avsedd för mätningar i torr omgivning. - Barometrisk höjd vid mätningar max 2000 m - Överspänningskategori/ användningskategori: IEC 60664-1/ IEC 61010-1 → 600 V kategori III - Försmutsningsgrad: 2 - Kapslingsklass: IP 30 (DIN VDE 0470-1 IEC/ EN 60529), IP 30 betyder: Skydd mot beröring av farliga delar och skydd för fasta krop- par >2,5 mm diameter, (3 - första siffran). Inget skydd mot inträngade väts- ka, (0 - andra siffran). - Arbetstemperatur och relativ luftfuktighet: Vid arbetstemperatur 0 °C till 30 °C: relativ luftfuktighet < 80 % Vid arbetstemperatur 31 °C till 40 °C: relativ luftfuktighet < 75 % Vid arbetstemperatur 41 °C till 50 °C: relativ luftfuktighet < 45 % - Lagringstemperatur: BENNING CM 4 kan lagras i temperaturer från - 20 °C till + 60 °C. Tag ur batteriet vid lagring.

Observera: Mätnoggrannheten anges som en summa av - den relativa andelen av mätvärdet och - ett antal siffror (talsteg på sista siffran). Denna mätnogrannhet gäller vid en temperatur av 18 °C till 28 °C och vid en relativ luftfuktighet under 80 %.09/ 2013 BENNING CM 4

7.1 Likspänningsområde

Ingångsresistansen är 1 MΩ. Mätområde Upplösning Mätnoggrannhet Överlastskydd 400 V 0,1 V ± (0,7 % av mätvärdet + 2 siffror) 600 V eff 600 V 1 V ± (0,7 % av mätvärdet + 2 siffror) 600 V eff

7.2 Växelspänningsområde

Ingångsresistansen är 10 MΩ parallell 100 pF. Mätområde Upplösning Mätnoggrannhet

i frekvensområdet 50 Hz - 500 Hz Överlastskydd 400 V 0,1 V ± (1 % av mätvärdet + 5 siffror) 600 V eff 600 V 1 V ± (1 % av mätvärdet + 5 siffror) 600 V eff

Mätvärdet erhålles genom medelvärdeslikriktning och visas som effektivvärde. Kalibreringen är avstämd mot sinusformad kurvform.

7.3 Växelströmsområde

Mätområde Upplösning Mätnoggrannhet

i frekvensområdet 50 Hz - 60 Hz Överlastskydd 60 A 0,1 A ± (1,9 % av mätvärdet + 7 siffror) 600 A eff 400 A 0,1 A ± (1,9 % av mätvärdet + 5 siffror) 600 A eff 600 A 1 A ± (1,9 % av mätvärdet + 5 siffror) 600 A eff i frekvensområdet 61 Hz - 400 Hz 400 A 0,1 A ± (2,5 % av mätvärdet + 7 siffror) 600 A eff 600 A 1 A ± (2,5 % av mätvärdet + 7 siffror) 600 A eff

Mätvärdet erhålles genom medelvärdeslikriktning och visas som effektivvärde. Kalibreringen är avstämd mot sinusformad kurvform. Angiven noggrannhet är specificerad för ledare som är centrerade i tången (se fig. 4 Växelströmsmätning). För ledare som inte centreras i tången måste hänsyn till ytterligare 1 % fel av visat värde tas.

7.4 Resistansområde och akustisk genomgångsprovning

Överlastskydd: 600 V eff Mätområde Upplösning Mätnoggrannhet Max. tomgångsspänning 400 Ω 0,1 Ω ± (1 % av mätvärdet + 3 siffror) 3 V Den inbyggda summer ljuder vid en resistans mindre än 30 Ω.

Överlastskydd: 600 V eff Mätområde Upplösning Mätnoggrannhet 400 Hz 1 Hz ± (0,1 % av mätvärdet + 2 siffror) Minimum ingångsfrekvens: 20 Hz Minimum känslighet: 3 A eff

Mätområden: V AC, A AC Kopplingsätt: AC Vid PEAK-HOLD-funktion (toppvärdeslagring) måste till den specificerade noggrannheten hänsyn till ytterligare fel tas: + (± 3 % + 10 siffror) Mätvärde: > 600 A topp resp. 600 A topp är inte specificerade

8. Att mäta med BENNING CM 4

8.1 Förberedelse för mätning

Använd och lagra BENNING CM 4 endast vid angivna temperaturområden för användning och lagring, undvik kontinuerlig solexponering. - Kontrollera testsladdarnas märkspänning och märkström. De medlevererade svarta och röda testsladdarna uppfyller i oskadat skick den för BENNING CM 4 gällande märkspänningen och märkströmmen. - Kontrollera sladdarnas och mätspetsarnas isolering. Om isoleringen är skadad skall testsladden kasseras. - Genomgångstesta sladdarna. Vid brott på någon sladd skall den kasseras. - Innan en annan funktion väljs med mätområdesomkopplaren 8 måste mätsladdarna med mätspetsarna skiljas från mätstället.09/ 2013 BENNING CM 4

- Starka störkällor i närheten av BENNING CM 4 kan leda till instabil funktion och mätfel.

8.2 Spänningsmätning

Observera max. spänning till jordpotential! Elektrisk risk! Den högsta spänningen på anslutningarna - COM J - V, Ω 9 på BENNING CM 4 gentemot jord får vara 600 V. - Med vredet 8 väljs önskad funktion (V AC) eller (V DC). - Den svarta testsladden ansluts i COM J. - Den röda testsladden kopplas i anslutningen för V, Ω 9. - Anslut mätspetsarna till mätställena, läs av värdet i displayen 1. Se fig. 2: Likspänningsmätning Se fig. 3: Växelspänningsmätning

8.3.1 Förberedelse för mätning

Använd och lagra BENNING CM 4 endast vid angivna temperaturområden för användning och lagring, undvik kontinuerlig solexponering. - Starka störkällor i närheten av BENNING CM 4 kan leda till instabil funktion och mätfel.

Ingen spänning får ligga på anslutningskontakterna på BENNING CM 4. Ta bort anslutna testsladdar!

8.3.2 Växelströmsmätning

- Med omkopplaren 8 väljs funktion (A AC). - Öppna tånggapet med K och omslut den ledaren vars ström skall mätas. Stäng gapet. - Läs av värdet på displayen 1. Se fig. 4: Växelströmsmätning

8.4 Resistansmätning och akustisk genomgångstest

- Med vredet 8 väljs önskad funktion ( ). - Anslut den svarta testsladden till COM-anslutningen J. - Den röda testsladden kopplas i anslutningen för V, Ω . - Anslut mätspetsarna till mätställena, läs av värdet i displayen . - Underskrider ledningsmotståndet mellan COM-anslutningen och anslut- ningen för V, Ω 9 30 Ω ljuder den i BENNING CM 4 inbyggda summern. Se fig. 5: Resistansmätning

8.5 Frekvensmätning med strömtången

Ingen spänning får ligga på anslutningskontakterna på BENNING CM 4. Ta bort anslutna testsladdar! - Med vredet 8 väljs önskad funktion (Hz). - Öppna tånggapet med K och omslut den ledaren vars ström skall mätas. Stäng gapet. - Läs av värdet på displayen 1. Se fig. 6: Frekvensmätning med strömtången

Se till att BENNING CM 4 är spänningslös innan Du öppnar den. Elektrisk risk! Arbete med en öppnad BENNING CM 4 under spänning får endast utföras av fackman som måste vidtaga speciella åtgärder för att förhindra olyckor. Så här gör Du BENNING CM 4 spänningslös innan den öppnas: - Ta bort testsladdarna/ BENNING CM 4 från mätobjektet. - Ta bort testsladdarna från BENNING CM 4 - Ställ omkopplaren 8 i läge ”OFF”.

9.1 Instrumentets säkerhet

Under bestämda omständigheter kan säkerheten i handhavandet av BENNING CM 4 inte längre garanteras; t ex. vid: - Synliga skador på instrument.09/ 2013 BENNING CM 4

- Fel vid mätningar, - Synliga följder av av för lång lagring under icke tillåtna lagringsvillkor. - Synliga följder av transportskador. Vid dessa tillfälle skall BENNING CM 4 omgående stängas av, ta bort den från mätstället och säkerställ att den inte kan komma till användning igen.

Rengör instrumenthöljet utvändigt med en ren torr duk (undantag speciella rengöringsdukar) Använd inte lösningsmedel för att rengöra instrumentet. Kontrollera att inte batterifack och batterikontakter utsätts för läckande batterivätska. Om batterivätska har läckt ut eller kontakter och batterifack har fått en vit beläggning rengöres dessa med en torr duk.

Se till att BENNING CM 4 är spänningslös innan Du öppnar den! Elektrisk risk! BENNING CM 4 försörjs av två 1,5 V mignonbatterier. Byt batteri (se bild 7) när batterisymbolen 3 syns i displayen 1. Så här byts batterierna: - Ta bort BENNING CM 4 från mätkretsen. - Ta bort testsladdarna från BENNING CM 4. - Ställ omkopplaren 8 i läge ”OFF”.

Lägg BENNING CM 4 på framsidan och lossa skruven till batterifackets lock. - Tag bort locket. - Lyft ut de gamla batterierna från batterifacket och lossa försiktigt på batterisladden. - Anslut det nya batterierna polriktigt och observera så att sladden inte kläms. - Stäng och skruva fast locket med skruven. - Var försiktig så att batterisladden inte kläms. Se bild 7: Batteribyte

Gör Ert bidrag till miljön. Batterier får inte läggas bland hushåll- soporna. Batterier kan lämnas på speciella uppsamlingsställen för gamla batterier. Information kan erhållas från Er kommun.

För att mätnoggrannheten skall kunna innehållas måste instrumentet kalibreras av vår serviceverkstad. Vi föreslår ett kalibreringsintervall på ett år. Benning Elektrotechnik & Elektronik GmbH & Co. KG Service Center Robert-Bosch-Str. 20 D - 46397 Bocholt

10. Teknisk data för mättillbehör

- Norm: EN 61010-031 - Max mätspänning mot jord () och mätkategori: Med löstagbar skyddshuv: 1000 V CAT III, 600 V CAT IV, Utan löstagbar skyddshuv: 1000 V CAT II, - Max mätström: 10 A - Skyddsklass II (

), genomgående dubbel eller förstärkt isolering, - Försmutsningsgrad: 2 - Längd: 1,4 m AWG 18 - Omgivningsvillkor: Barometrisk höjd vid mätningar: Max 2000 m Arbetstemperatur: 0 °C till + 50 ºC, relativ luftfuktighet 50 % till 80 % - Testsladdarna ska vara hela och får endast användas i felfri skick och enligt denna anvisning, för att skyddet ska vara fullgod. - Testsladdarna får inte användas, om isoleringen är skadad, om det nns synliga skador, eller om det nns en skada på sladden/ stickkontakten. - Mätspetsarna på testsladdarna får inte vidröras. Bara handtagen får vidröras! - Sätt den vinklade anslutningen i mätdonet.

11. Miljöinformation

Lämna vänligen in produkten på lämplig återvinningsstation när den är förbrukad.09/ 2013 BENNING CM 4
