ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ CM 4 BENNING

Εγχειρίδιο λειτουργίας του

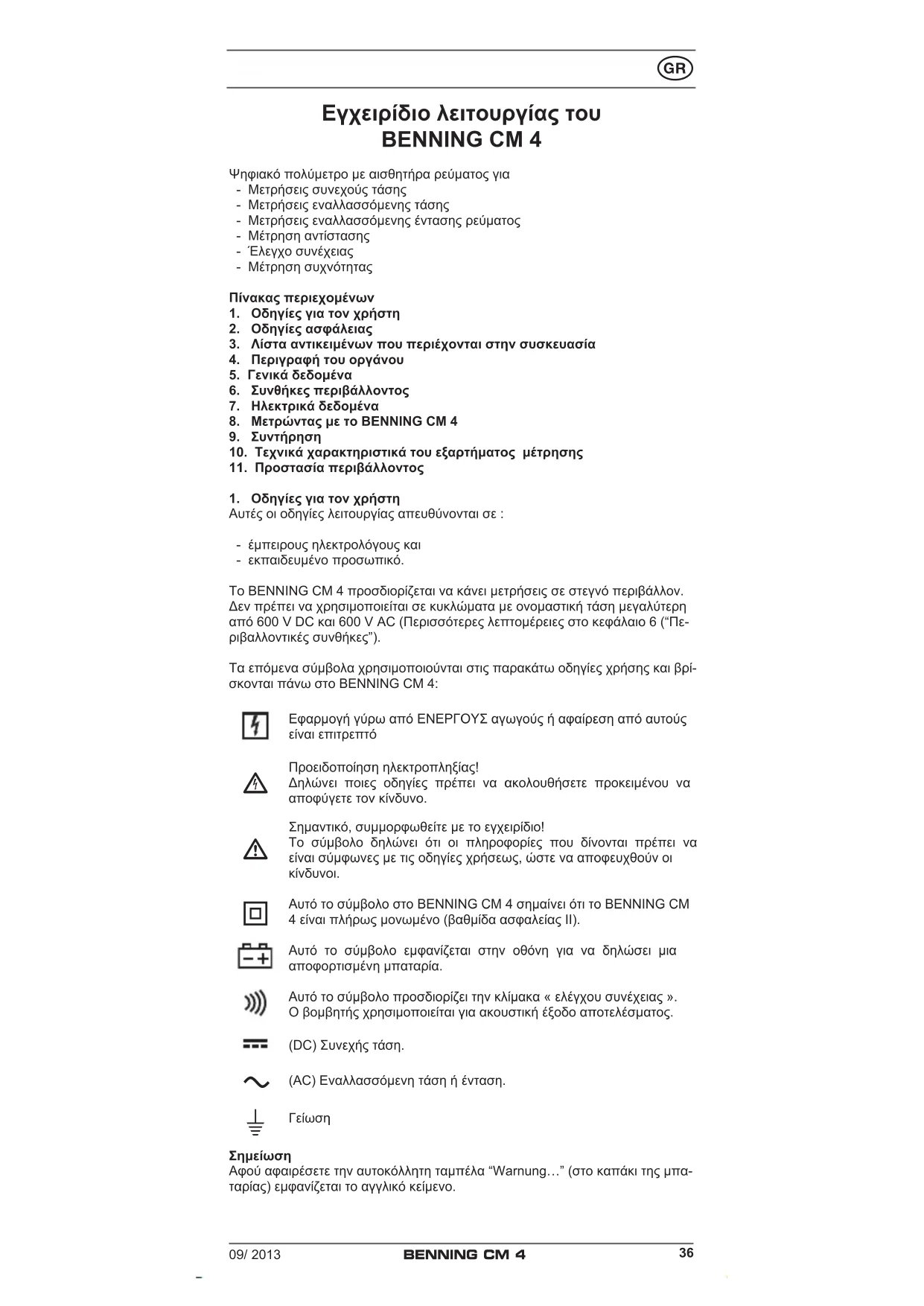

Εγχειρίδιο λειτουργίας του BENNING CM 4 Ψηφιακό πολύμετρο με αισθητήρα ρεύματος για - Μετρήσεις συνεχούς τάσης - Μετρήσεις εναλλασσόμενης τάσης - Μετρήσεις εναλλασσόμενης έντασης ρεύματος - Μέτρηση αντίστασης - Έλεγχο συνέχειας - Μέτρηση συχνότητας Πίνακας περιεχομένων

1. Οδηγίες για τον χρήστη

2. Οδηγίες ασφάλειας

3. Λίστα αντικειμένων που περιέχονται στην συσκευασία

4. Περιγραφή του οργάνου

6. Συνθήκες περιβάλλοντος

7. Ηλεκτρικά δεδομένα

8. Μετρώντας με το BENNING CM 4

10. Τεχνικά χαρακτηριστικά τoυ εξαρτήματος μέτρησης

11. Προστασία περιβάλλοντος

1. Οδηγίες για τον χρήστη

Αυτές οι οδηγίες λειτουργίας απευθύνονται σε : - έμπειρους ηλεκτρολόγους και - εκπαιδευμένο προσωπικό. Το BENNING CM 4 προσδιορίζεται να κάνει μετρήσεις σε στεγνό περιβάλλον. Δεν πρέπει να χρησιμοποιείται σε κυκλώματα με ονομαστική τάση μεγαλύτερη από 600 V DC και 600 V AC (Περισσότερες λεπτομέρειες στο κεφάλαιο 6 (“Πε- ριβαλλοντικές συνθήκες”). Τα επόμενα σύμβολα χρησιμοποιούνται στις παρακάτω οδηγίες χρήσης και βρί- σκονται πάνω στο BENNING CM 4: Εφαρμογή γύρω από ΕΝΕΡΓΟΥΣ αγωγούς ή αφαίρεση από αυτούς είναι επιτρεπτό

Προειδοποίηση ηλεκτροπληξίας! Δηλώνει ποιες οδηγίες πρέπει να ακολουθήσετε προκειμένου να αποφύγετε τον κίνδυνο.

Σημαντικό, συμμορφωθείτε με το εγχειρίδιο! Το σύμβολο δηλώνει ότι οι πληροφορίες που δίνονται πρέπει να είναι σύμφωνες με τις οδηγίες χρήσεως, ώστε να αποφευχθούν οι

Αυτό το σύμβολο στο BENNING CM 4 σημαίνει ότι το BENNING CM 4 είναι πλήρως μονωμένο (βαθμίδα ασφαλείας ΙΙ). Αυτό το σύμβολο εμφανίζεται στην οθόνη για να δηλώσει μια αποφορτισμένη μπαταρία. Αυτό το σύμβολο προσδιορίζει την κλίμακα « ελέγχου συνέχειας ». Ο βομβητής χρησιμοποιείται για ακουστική έξοδο αποτελέσματος. (DC) Συνεχής τάση.

(AC) Εναλλασσόμενη τάση ή ένταση.

Αφού αφαιρέσετε την αυτοκόλλητη ταμπέλα “Warnung…” (στο καπάκι της μπα- ταρίας) εμφανίζεται το αγγλικό κείμενο.09/ 2013 BENNING CM 4

2. Υποδείξεις ασφαλείας

Το όργανο έχει κατασκευαστεί και ελεγχθεί σύμφωνα με

DIN VDE 0411-1/ EN 61010-1

Και έχει φύγει από το εργοστάσιο σε άριστη κατάσταση από τεχνικής απόψεως. Για να διατηρήσετε αυτή την κατάσταση του οργάνου και να είστε βέβαιοι για την ασφαλή του λειτουργία, πρέπει να λαμβάνετε υπό όψη τις παρατηρήσεις και τις προειδοποιήσεις που δίνονται στις οδηγίες χρήσεως συνεχώς.

Η συσκευή πρέπει να χρησιμοποιείται μόνο σε κυκλώματα ισχύος εντός των ορίων υπέρτασης της κατηγορίας ΙΙΙ με αγω- γό για τάση 600 V το μέγιστο σε σχέση με την γη. Χρησιμοποιείτε μόνο κατάλληλο οδηγεί μέτρησης για αυτό. Σε μετρήσεις εντός της κατηγορίας μέτρησης III δε επιτρέπεται να είναι το προεξέχον αγώγιμο μέρος μιας κορυφής επαφής κα- λώδιο μέτρησης μακρύτερο από 4 mm. Πρι από μετρήσεις εντός της κατηγορίας μέτρησης III πρέπει να περαστούν, τα καλύμματα που είναι συνημμένα στο σετ και χαρακτηρίζονται με CAT III και CAT IV πάνω στις κορυφές επα- φής. Αυτό το μέτρο χρησιμεύει για την προστασία του χρήστη. Θυμηθείτε ότι οποιαδήποτε εργασία πάνω σε ηλεκτρικά αντι- κείμενα είναι επικίνδυνη. Ακόμα και χαμηλές τάσεις των 30 V AC και 60 V DC μπορεί να είναι επικίνδυνες για την ανθρώπινη

Πριν αρχίσετε να λειτουργείτε την συσκευή, ελέγξτε πάντα τόσο τον ίδιο τον μηχανισμό όσο και τα καλώδια για τυχούσες φθορές και ζημιές. Σε περίπτωση που η ασφαλής λειτουργία της συσκευής δεν είναι πλέον δυνατή, θα πρέπει να σβήσετε αμέσως την συσκευή και να την ασφαλίσετε, ώστε να αποφευχθεί να ενεργοποιηθεί κατά λάθος. Μπορείτε να θεωρήσετε ότι η ασφαλής λειτουργία της συσκευής δεν είναι πλέον

- Σε περίπτωση που το όργανο ή τα καλώδια μέτρησης δείχνουν εμφανή σημάδια καταστροφής, - εάν η συσκευή δεν λειτουργεί πλέον, - ύστερα από μακρές περιόδους αποθήκευσης κάτω από ανεπιθύμητες

- ύστερα από μεταφορά κάτω από επικίνδυνες συνθήκες.

Για να αποφύγετε τον κίνδυνο - μην ακουμπάτε τις γυμνές απολήξεις των αισθητήρων των καλωδίων μέτρησης, - εισάγετε τις γραμμές μέτρησης στις κατάλληλες προσδιορισμένες υποδοχές μέτρησης πάνω στο

3. Λίστα αντικειμένων που περιέχονται στην συσκευασία

Το πακέτο του BENNING CM 4 αποτελείτε από τα παρακάτω μέρη:

3.1 Ένα BENNING CM 4,

3.2 Ένα καλώδιο ασφαλούς μέτρησης, χρώματος κόκκινου (Μ = 1,4 m)

3.3 Ένα καλώδιο ασφαλούς μέτρησης, χρώματος μαύρου (Μ = 1,4 m)

3.4 Ένα προστατευτικό τσαντάκι για την μεταφορά του

3.5 Μία μπαταρία 1,5 V (IEC LR 06)

3.6 Ένα εγχειρίδιο λειτουργίας

Οδηγίες για τα αναλώσιμα εξαρτήματα: - Το BENNING CM 4 τροφοδοτείται από μια 1.5 V μπαταρία (ΙEC LR 06). - Τα προαναφερθέντα καλώδια ασφαλούς μέτρησης (ελεγμένα αξεσουάρ) ανταποκρίνονται στην κατηγορία CAT III 1000 V και είναι εγκεκριμένα για ρεύμα έντασης 10 A.

4. Περιγραφή του οργάνου

Βλέπε εικόνα 1: Το μπροστινό τμήμα της συσκευής Η οθόνη και τα στοιχεία λειτουργίας που φαίνονται στην εικόνα 1 προσδιορίζο- νται ως ακολούθως:

Ψηφιακή οθόνη, για διάβασμα των μετρήσεων, γραφήματα και απεικόνιση των εκτός κλίμακας ενδείξεων,

Ένδειξη πολικότητας,

Ένδειξη της κατάστασης της μπαταρίας, εμφανίζεται όταν η μπαταρία09/ 2013 BENNING CM 4

είναι αποφορτισμένη,

Πλήκτρο (κίτρινο), ενδεικτικός φωτισμός,

Πλήκτρο HOLD, αποθήκευση της τιμής μέτρησης,

Πλήκτρο MIN/MAX, αποθήκευση των μέγιστων και ελάχιστων μετρούμενων

Πλήκτρο PEAK, μέγιστη τιμή αποθήκευσης,

Περιστρεφόμενος διακόπτης, για επιλογή του είδους μέτρησης,

COM υποδοχή, κοινή υποδοχή για μέτρηση τάσης, αντίστασης και ελέγχου

Μοχλός ανοίγματος, για άνοιγμα και κλείσιμο της τσιμπίδας,

Προστασία τσιμπίδων, προστατεύει τον χρήστη από κατά λάθος επαφή με

M Τσιμπίδα μέτρησης, για να πιάνουν τον μονό αγωγό που περιέχει το εναλλασσόμενο ρεύμα

Σε αυτό αναφέρεται η αυτόματη ένδειξη πολικότητας για DC τάση

Γενικές πληροφορίες για το πολύμετρο με αισθητήρα έντασης ρεύματος

5.1.1 Η ψηφιακή οθόνη

είναι 3 ¾- ψηφιακός υγρός κρύσταλλος με 14 mm ύψος ψηφίων, και δεκαδικά ψηφία. Η μέγιστη τιμή που μπορεί να απεικονίσει είναι 4000.

5.1.2 Ο δείκτης πολικότητας

είναι αυτόματος. Μόνο μια πολικότητα στην μαρκαρισμένη υποδοχή “-” απεικονίζεται.

5.1.3 Οι τιμές εκτός κλίμακας δηλώνονται με “0L” ή “-0L” και, εν μέρει ,μια

ηχητική προειδοποίηση. Προσοχή, δεν υπάρχει καμία προειδοποιητική ένδειξη, σε περίπτωση υπερφόρτισης!

5.1.4 Κουμπί (κίτρινο)

μεταβάλλει τον φωτισμό της οθόνης. Το κλείσιμο της οθόνης συμβαίνει με το ξανά πάτημα του κουμπιού ή αυτόματα μετά από 60 δευτερόλεπτα.

5.1.5 Αποθήκευση της μετρούμενης τιμής “HOLD”: Πατήστε το κουμπί

για να αποθηκεύσετε την τιμή που μετρήσατε. Συγχρόνως η οθόνη σας δείχνει το σύμβολο “HOLD”. Αν πατήσετε ξανά το ίδιο κουμπί επιστρέφετε σε κατάσταση μέτρησης.

5.1.6 Το MIN/ MAX πλήκτρο λειτουργία

εισάγει και αποθηκεύει αυτόματα την υψηλότερη και την χαμηλότερη τιμή που μετρήθηκε. Οι ακόλουθες τιμές φαίνονται με το χειρισμό του πλήκτρου: “MAX” δηλώνει την μέγιστη τιμή που αποθηκεύτηκε και “MIN” δηλώνει την ελάχιστη τιμή που αποθηκεύτηκε. Η συνεχής ανίχνευση των τιμών MAX/ MIN μπορεί να σταματήσει ή να αρχίσει, πατώντας το πλήκτρο “HOLD”

Πατώντας το πλήκτρο “MIN/MAX” παρατεταμένα (2 δεύτερα) επανέρχεστε στην κανονική κατάσταση.

5.1.7 Το πλήκτρο PEAK

(αποθήκευση τιμής αιχμής) ανιχνεύει και αποθηκεύει την θετική και αρνητική τιμή αιχμής/ κορυφής στις λειτουργίες V AC και A AC. Στην αρχή της μέτρησης πατήστε το πλήκτρο PEAK

για περίπου 3 δεύτερα, ώστε να αυξήσετε την ακρίβεια της μέτρησης και να προσαρμόσετε το BENNING CM 4. Πατώντας το πλήκτρο φαίνεται στην οθόνη οι τιμές “PMAX” ή “PMIN”. Πατώντας παρατεταμένα (2 δεύτερα) το πλήκτρο PEAK

επιστρέφετε στην στάνταρτ κατάσταση.

5.1.8 Ο ρυθμός μέτρησης του BENNING CM 4 ανέρχεται ονομαστικά σε 1,5

μετρήσεις το δευτερόλεπτο για την ψηφιακή οθόνη.

5.1.9 Το BENNING CM 4 ανάβει και σβήνει με το περιστρεφόμενο διακόπτη

. Για να σβήσετε το μηχάνημα στρέψτε το διακόπτη στη θέση “OFF”.

5.1.10 Το BENNING CM 4 σβήνει μόνο του μετά από περίπου 30 λεπτά (APO,

Auto-Power-Off). Επανέρχεται σε κατάσταση λειτουργίας όταν πατήσετε κάποιο πλήκτρο ή περιστρέψετε τον διακόπτη

. Ένας ήχος δηλώνει το αυτόματο σβήσιμο της συσκευής. Μπορείτε να απενεργοποιήσετε τη λειτουργία αυτόματου σβησίματος της συσκευής, πατώντας ένα οποιοδήποτε πλήκτρο (εκτός από το πλήκτρο “HOLD”) και συγχρόνως ανάβοντας το BENNING CM 4 από την θέση “OFF”.

5.1.11 Συντελεστής θερμοκρασίας της τιμής μέτρησης: 0,2 x (δηλωμένη

ακρίβεια μέτρησης)/ °C < 18 °C ή > 28 °C, σχετίζεται με την τιμή της θερμοκρασίας αναφοράς 23 °C.

5.1.12 Το BENNING CM 4 λειτουργεί με μια κατάλληλα προσαρμοσμένη 1,5 V

μπαταρία (IEC LR 06).

5.1.13 Σε περίπτωση που η ισχύς της μπαταρίας πέσει κάτω από την ισχύ που

η συσκευή χρειάζεται για να λειτουργήσει, τότε εμφανίζεται στη οθόνη το σύμβολο της μπαταρίας.

5.1.14 Η διάρκεια ζωής της μπαταρίας ανέρχεται σε περίπου 600 ώρες

(αλκαλική μπαταρία).

5.1.15 Διαστάσεις συσκευής:09/ 2013

(Μήκος x Πλάτος x Ύψος) = 220 x 83 x 45 mm Βάρος συσκευής: 324 g

5.1.16 Τα καλώδια ασφαλούς μέτρησης που σας παρέχονται είναι κατάλληλα

για την ονομαστική τάση και την ονομαστική ένταση του BENNING CM 4.

5.1.17 Μέγιστο άνοιγμα συσκευής: 37 mm

5.1.18 Μέγιστη διάμετρος καλωδίου: 34 mm

6. Συνθήκες περιβάλλοντος

- Το BENNING CM 4 κατασκευάστηκε για να κάνεις μετρήσεις σε στεγνό

- Μέγιστο βαρομετρικό υψόμετρο για μετρήσεις: 2000 m, - Κατηγορία υπέρτασης/ Κατηγορία εγκατάστασης: IEC 60664-1/ IEC 61010- 1 → 600 V κατηγορία IΙΙ, - Βαθμός μόλυνσης: 2, - Τάξη προστασίας: IP 30 (DIN VDE 0470-1 IEC/ EN 60529)

3 - πρώτο ψηφίο: προστασία από πρόσβαση σε επικίνδυνα μέρη και

προστασία από στερεές προσμίξεις διαμέτρου > 2,5 mm

0 - δεύτερο ψηφίο: καμία προστασία στο νερό.

- Θερμοκρασία λειτουργίας και αντίστοιχη υγρασία: Για λειτουργία σε θερμοκρασία από 0 °C μέχρι 30 °C: αντίστοιχη υγρασία λιγότερη από 80 %. Για λειτουργία σε θερμοκρασία από 31 °C μέχρι 40 °C: αντίστοιχη υγρασία λιγότερη από 75 %. Για λειτουργία σε θερμοκρασία από 41 °C μέχρι 50 °C: αντίστοιχη υγρασία λιγότερη από 45 %. - Αποθήκευση θερμοκρασίας: Το BENNING CM 4 μπορεί να αποθηκευτεί σε θερμοκρασίες που κυμαίνονται από - 20 °C μέχρι + 60 °C (σχετική υγρασία από 0 έως 80 %). Η μπαταρία πρέπει να αφαιρεθεί από την συσκευή για την αποθήκευση.

7. Ηλεκτρικά δεδομένα

Σημείωση: Η ακρίβεια της μέτρησης ορίζεται σαν το σύνολο από - ένα σχετικό κλάσμα της μετρούμενης τιμής και - ένα αριθμό από ψηφία (αριθμητικά βήματα από τη τελευταία μέτρηση). Αυτή η συγκεκριμένη ακρίβεια μέτρησης είναι έγκυρη για θερμοκρασίες που κυ- μαίνονται από 18 °C έως 28 °C και σχετική υγρασία λιγότερη από 80 %.

7.1 Κλίμακες συνεχούς τάσης

Η αντίσταση εισόδου ανέρχεται σε 1 MΩ

Ανάλυση Ακρίβεια μέτρησης

υπερφόρτισης 400 V 0,1 V ± (0,7 % από αυτό που μετράμε + 2 ψηφία) 600 V eff 600 V 1 V ± (0,7 % από αυτό που μετράμε + 2 ψηφία) 600 V eff

7.2 Κλίμακες εναλλασσόμενης τάσης

Η αντίσταση εισόδου ανέρχεται σε 1 MΩ παράλληλα με 100 pF.

σε ακτίνα συχνότητας 50 Hz - 500 Hz

υπερφόρτισης 400 V 0,1 V ± (1 % από αυτό που μετράμε + 5 ψηφία) 600 V eff 600 V 1 V ± (1 % από αυτό που μετράμε + 5 ψηφία) 600 V eff *¹ Η μέτρηση αποκτάται από ανόρθωση της μέσης τιμής και απεικονίζεται ως πραγματική τιμή. Η βαθμονόμηση είναι προσαρμοσμένη σε τύπο ημιτονικής μορφής καμπύλη.

7.3 Κλίμακες εναλλασσόμενης μέτρησης

σε ακτίνα συχνότητας 50 Hz - 60 Hz

υπερφόρτισης 60 A 0,1 A ± (1,9 % από αυτό που μετράμε + 7 ψηφία) 600 A eff 400 A 0,1 A ± (1,9 % από αυτό που μετράμε + 5 ψηφία) 600 A eff 600 A 1 A ± (1,9 % από αυτό που μετράμε + 5 ψηφία) 600 A eff σε ακτίνα συχνότητας 61 Hz - 400 Hz 400 A 0,1 A ± (2,5 % από αυτό που μετράμε + 7 ψηφία) 600 A eff 600 A 1 A ± (2,5 % από αυτό που μετράμε + 7 ψηφία) 600 A eff *¹ Η μέτρηση αποκτάται από ανόρθωση της μέσης τιμής και απεικονίζεται ως πραγματική τιμή. Η βαθμονόμηση είναι προσαρμοσμένη σε τύπο ημιτονικής μορφής καμπύλη.09/ 2013 BENNING CM 4

Η δηλωμένη ακρίβεια ορίζεται για αγωγούς που έχουν σφίξει κεντρικά από τον αισθητήρα έντασης M (βλέπε εικ. 4 εναλλασσόμενη μέτρηση έντασης ρεύματος). Για αγωγούς που δεν είναι κεντρικά σφιγμένοι, ένα επιπρόσθετο σφάλμα της τάξης του 1 % στην τιμή που φαίνεται στην οθόνη πρέπει να ληφθεί υπό όψη.

7.4 Κλίμακα μέτρησης αντίστασης και ακουστικός έλεγχος συνέχειας

Προστασία υπερφόρτισης: 600 V eff

Ανάλυση Ακρίβεια μέτρησης Μέγιστη τάση χωρίς

400 Ω 0,1 Ω ± (1 % από αυτό που μετράμε + 3 ψηφία) 3 V Ο ενσωματωμένος βομβητής ηχεί σε περίπτωση αντίστασης R μικρότερης από 30 Ω.

7.5 Κλίμακες συχνότητας

Προστασία υπερφόρτισης: 600 A eff Κλίμακα μέτρησης Ανάλυση Ακρίβεια μέτρησης 400 Hz 1 Hz ± (0,1 % από αυτό που μετράμε + 2 ψηφία) Ελάχιστη συχνότητα εισόδου: 20 Hz Ελάχιστη ευαισθησία εισόδου: 3 A eff

Κλίμακες μέτρησης: V AC, A AC Στη λειτουργία PEAK HOLD (αποθήκευση της μέγιστης τιμής), πρέπει να λά- βουμε υπό όψη μας ένα επιπρόσθετο σφάλμα για την ακρίβεια που ορίζεται: + (± 3 % + 10 ψηφία) Τιμές μέτρησης > 600 V

δεν προσδιορίζονται.

8. Μετρώντας με το BENNING CM 4

8.1 Προετοιμασία για τη μέτρηση

Χρησιμοποιήστε και αποθηκεύστε το BENNING CM 4 μόνο κάτω από τις σω- στές συνθήκες θερμοκρασίας που ορίζονται. Να αποφεύγετε πάντα την μεγάλη έκθεση στον ήλιο. - Ελέγξτε την τάση και την έντασης που καθορίζονται στα καλώδια μέτρησης ασφαλείας. Τα καλώδια μέτρησης που παρέχονται με την συσκευή είναι κατάλληλα για την τάση και το ρεύμα που λειτουργεί το BENNING CM 4. - Ελέγξτε την μόνωση των καλωδίων μέτρησης. Αν η μόνωση είναι κατεστραμμένη, μην χρησιμοποιήσετε τα καλώδια. - Ελέγξτε την συνέχεια των καλωδίων μέτρησης. Αν ο αγωγός στα καλώδια μέτρησης είναι διαβρωμένος, μην χρησιμοποιήσετε τα καλώδια. - Πριν επιλέξετε κάποια άλλη λειτουργία με τον διακόπτη περιστροφής

οι αποσυνδέετε πάντα τους ακροδέκτες ασφαλούς ελέγχου από το σημείο

- Ισχυρές πηγές παρασίτων στην περιοχή του BENNING CM 4 μπορούν να οδηγήσουν σε ασταθή και λανθασμένες μετρήσεις.

Μην υπερβαίνετε την μέγιστη επιτρεπόμενη τάση σε σχέση με την γείωση! Κίνδυνος ηλεκτροπληξίας! Η μέγιστη τάση που μπορεί να εφαρμοστεί στις υποδοχές, - COM υποδοχή J - υποδοχή για V και Ω

του BENNING CM 4 σε σχέση με την γη, ανέρχεται σε 600 V. - Χρησιμοποιήστε τον περιστρεφόμενο διακόπτη

για να επιλέξετε την λειτουργία (V AC) ή (V DC) στο BENNING CM 4. - Το μαύρο καλώδιο μέτρησης πρέπει να είναι σε επαφή με την υποδοχή COM J του BENNING CM 4. - Το κόκκινο καλώδιο μέτρησης πρέπει να είναι σε επαφή με την υποδοχή για V, και Ω

του BENNING CM 4. - Φέρτε τους ακροδέκτες των καλωδίων μέτρησης σε επαφή με τα σημεία μετρήσεις. Διαβάστε την τιμή της μέτρησης στην ψηφιακή οθόνη

BENNING CM 4. Βλέπε εικόνα 2: Μέτρηση συνεχούς τάσης Βλέπε εικόνα 3: Μέτρηση εναλλασσόμενης τάσης

8.3 Μέτρηση εναλλασσόμενου ρεύματος

8.3.1 Προετοιμασία για την μέτρηση

Χρησιμοποιήστε και αποθηκεύστε το BENNING CM 4 μόνο κάτω από τις σω-09/ 2013 BENNING CM 4

στές συνθήκες θερμοκρασίας που ορίζονται. Να αποφεύγετε πάντα την μεγάλη έκθεση στον ήλιο. - Ισχυρές πηγές παρασίτων στην περιοχή του BENNING CM 4 μπορούν να οδηγήσουν σε ασταθή και λανθασμένες μετρήσεις.

Μην εφαρμόζετε τάση στις επαφές εξόδου του BENNING CM 4! Οποιοδήποτε πιθανά συνδεδεμένα καλώδια ασφαλούς μέτρησης πρέπει να μετακινηθούν.

8.3.2 Μέτρηση εναλλασσόμενου ρεύματος

- Χρησιμοποιήστε τον περιστρεφόμενο διακόπτη

για να επιλέξετε την λειτουργία (Α AC) στο BENNING CM 4. - Χειριστείτε το μοχλό ανοίγματος K σφίξτε τον μονοσύρματο αγωγό κεντρικά με την βοήθεια του αισθητήρα έντασης ρεύματος του BENNING CM 4. - Διαβάστε την μετρούμενη τιμή στην ψηφιακή οθόνη

Βλέπε εικόνα 4: Μέτρηση εναλλασσόμενου ρεύματος

8.4 Μέτρηση αντίστασης και ακουστικός έλεγχος συνέχειας

- Χρησιμοποιήστε τον περιστρεφόμενο διακόπτη

για να επιλέξετε την επιθυμητή λειτουργία ( ) στο BENNING CM 4. - Συνδέστε το μαύρο καλώδιο μέτρησης στην υποδοχή COM J του BENNING CM 4. - Συνδέστε το κόκκινο καλώδιο μέτρησης στην υποδοχή για V και Ω

BENNING CM 4. - Συνδέστε τους ακροδέκτες μέτρησης των καλωδίων μέτρησης στα σημεία μέτρησης. Διαβάστε την τιμή της μέτρησης στην ψηφιακή οθόνη

BENNING CM 4. - Εάν η αντίσταση του αγωγού μεταξύ της υποδοχής COM J και της υποδοχής γιαr V και Ω

, είναι λιγότερη από 30 Ω, ηχεί ο προσαρμοσμένος βομβητής πάνω στο BENNING CM 4. Βλέπε εικόνα 5: Μέτρηση αντίστασης

8.5 Μέτρηση συχνότητας μέσω στοιβαδόρων μέτρησης έντασης ρεύματος

Μην εφαρμόζετε τάση στις επαφές εξόδου του BENNING CM 4! Οποιοδήποτε πιθανά συνδεδεμένα καλώδια ασφαλούς μέτρησης πρέπει να μετακινηθούν. - Χρησιμοποιείστε τον περιστρεφόμενο διακόπτη

για να επιλέξετε την επι- θυμητή λειτουργία (Hz) πάνω στο BENNING CM 4. - Χειριστείτε το μοχλό ανοίγματος K σφίξτε τον μονοσύρματο αγωγό κεντρικά με την βοήθεια του αισθητήρα έντασης ρεύματος του BENNING CM 4. - Διαβάστε την μετρούμενη τιμή στην ψηφιακή οθόνη

Bλέπε εικόνα 6: Μέτρηση συχνότητας μέσω στοιβαδόρων μέτρησης έντα- σης ρεύματος

Πριν ανοίξετε το BENNING CM 4, σιγουρευτείτε ότι δεν είναι υπό τάση! Κίνδυνος ηλεκτροπληξίας! Η εργασία πάνω σε ανοιχτό BENNING CM 4 υπό τάση πρέπει να γίνεται μόνο από έμπειρους ηλεκτρολόγους έχοντας πάρει την σωστή προφύλαξη, ώστε να μην συμβούν ατυχήματα. Πριν ανοίξετε το BENNING CM 4 αποσυνδέστε τo από την τάση, ως ακολούθως: - Πρώτα απομακρύνετε και τα δύο καλώδια μέτρησης από τα σημεία

- Αποσυνδέστε και τα δύο καλώδια μέτρησης από το BENNING CM 4. - Στρέψτε τον περιστρεφόμενο διακόπτη

9.1 Ασφαλίστε την συσκευή

Κάτω από ορισμένες συνθήκες δεν μπορεί να εγγυηθεί η ασφαλή λειτουργία του BENNING CM 4. Όπως για παράδειγμα στις περιπτώσεις που: - Υπάρχουν ορατές βλάβες στο κάσωμα. - Συμβαίνουν λάθη κατά τις συνδέσεις για τις μετρήσεις. - Η συσκευή έχει φυλαχτεί για μεγάλο χρονικό διάστημα σε ακατάλληλο περιβάλλον. - Η συσκευή έχει υποστεί κακομεταχείριση κατά την μεταφορά. Σε αυτές τις περιπτώσεις το BENNING CM 4 πρέπει να σβήνετε αμέσως, και στην συνέχεια να αποσυνδέεται από τα σημεία μέτρησης και να μην ξαναχρη- σιμοποιηθεί.09/ 2013 BENNING CM 4

Καθαρίστε το κάσωμα εξωτερικά με ένα καθαρό στεγνό πανί (εξαίρεση: ειδικά καθαριστικά). Αποφύγετε την χρήση διαλυμάτων και/ ή άλλα καθαριστικά βοη- θήματα για να καθαρίσετε το όργανο. Είναι σημαντικό να σιγουρευτείτε ότι οι επαφές της μπαταρίας και το σώμα της μπαταρίας δεν έχουν έρθει σε επαφή με διαρρέοντες ηλεκτρολύτες. Εάν υπάρχει επαφή με κάποιο ηλεκτρολύτη (υγρά μπαταρίας) ή εμφανίζονται λευκές επικαθίσεις γύρω από την μπαταρία ή το κάσωμα της μπαταρίας, τότε καθαρίστε τες άμεσα με στεγνό πανί.

9.3 Αντικατάσταση μπαταρίας

Πριν ανοίξετε το BENNING CM 4, σιγουρευτείτε ότι δεν είναι υπό τάση! Κίνδυνος ηλεκτροπληξίας! Το BENNING CM 4 τροφοδοτείται από μια μπαταρία 1,5 V (IEC LR 06). Η μπαταρία πρέπει να αντικατασταθεί όταν εμφανιστεί στην ψηφιακή οθόνη

το σύμβολο της μπαταρίας

(βλέπε εικόνα 7). Για να αλλάξετε μπαταρία ακολουθήστε την παρακάτω διαδικασία: - Αποσυνδέστε τα καλώδια μέτρησης από το υπό μέτρηση κύκλωμα. - Αποσυνδέστε τα καλώδια μέτρησης από το BENNING CM 4. - Θέστε το περιστρεφόμενο διακόπτη

στη θέση “OFF”. - Τοποθετήστε το BENNING CM 4 μπρούμυτα και ξεβιδώστε τις βίδες από το κάλυμμα της μπαταρίας. - Σηκώστε το καπάκι της μπαταρίας (που βρίσκεται στην εσοχή της συσκευή) από το κάτω μέρος.

Σηκώστε την άδεια μπαταρία και αποσυνδέστε την μπαταρία από τις επαφές της. - Η καινούρια μπαταρία πρέπει μα συνδεθεί στις κατάλληλες επαφές και να τοποθετηθεί έτσι ώστε να μην υπάρχει τριβή στα διάφορα μέρη του οργάνου. Ύστερα τοποθετήστε την μπαταρία μέσα στο όργανο στο σημείο που υπάρχει για το σκοπό αυτό. - Τοποθετήστε το κάλυμμα της μπαταρίας στο πίσω μέρος και βιδώστε τις

Βλέπε εικόνα 7: Αντικατάσταση μπαταρίας

Κάντε την δική σας συνεισφορά στην προστασία του περιβάλλοντος! Μην πετάτε τις αποφορτισμένες μπαταρίες στα σκουπίδια. Συγκεντρώστε τες σε ειδικά σημεία για αποφορτισμένες μπαταρίες. Παρακαλώ ενημερωθείτε από την κοινότητά σας.

9.4 Ρύθμιση – Βαθμονόμηση Calibration

Για να επιτύχετε το επιθυμητό βαθμό ακρίβειας στις ενδείξεις μέτρησης, το όρ- γανο θα πρέπει να ρυθμίζεται (calibration) τακτικά από το τμήμα συντήρησής μας. Συνιστούμε να το κάνετε αυτό στο όργανο μέτρησης τουλάχιστον μία φορά

10. Τεχνικά χαρακτηριστικά τoυ εξαρτήματος μέτρησης

- Πρότυπο: EN 61010-031, - Μέγιστη κατηγορία τάσης σε σχέση με την γη () και κατηγορία μέτρησης: Με προσαρμοζόμενο κάλυμμα: 1000 V CAT III, 600 V CAT IV, Δίχως προσαρμοζόμενο κάλυμμα: 1000 V CAT II, - Μέγιστη κατηγορία ρεύματος:10 A, - Τάξη προστασίας II (), συνεχής διπλή ή ενισχυμένη μόνωση, - Τάση μόλυνσης: 2, - Μήκος: 1,4 m, AWG 18, - Συνθήκες περιβάλλοντος: Μέγιστη βαρομετρική διαφορά για μετρήσεις: 2000 m, Θερμοκρασία: 0 °C έως + 50 °C, υγρασία από 50 % έως 80 % - Χρησιμοποιήστε μόνο τα καλώδια μέτρησης εάν είναι σε άψογη κατάσταση και σύμφωνα με το εγχειρίδιο χρήσεως. - Απομακρύνεται τα καλώδια εάν η μόνωση είναι καταστραμμένη ή υπάρχει κάποιο κόψιμο στον ακροδέκτη. - Μην αγγίξετε τις γυμνές άκρες των καλωδίων μέτρησης. Πιάστε μόνο την περιοχή που είναι προστατευμένη για τα χέρια! - Εισάγετε τα γωνιακά άκρα των καλωδίων στο όργανο μέτρησης.09/ 2013 BENNING CM 4

11. Προστασία περιβάλλοντος

Στο τέλος της διάρκειας ζωής του οργάνου, μην το πετάτε οπουδή- ποτε, αλλά στους ειδικούς χώρους που παρέχονται από την πολιτεία.09/ 2013 BENNING CM 4
