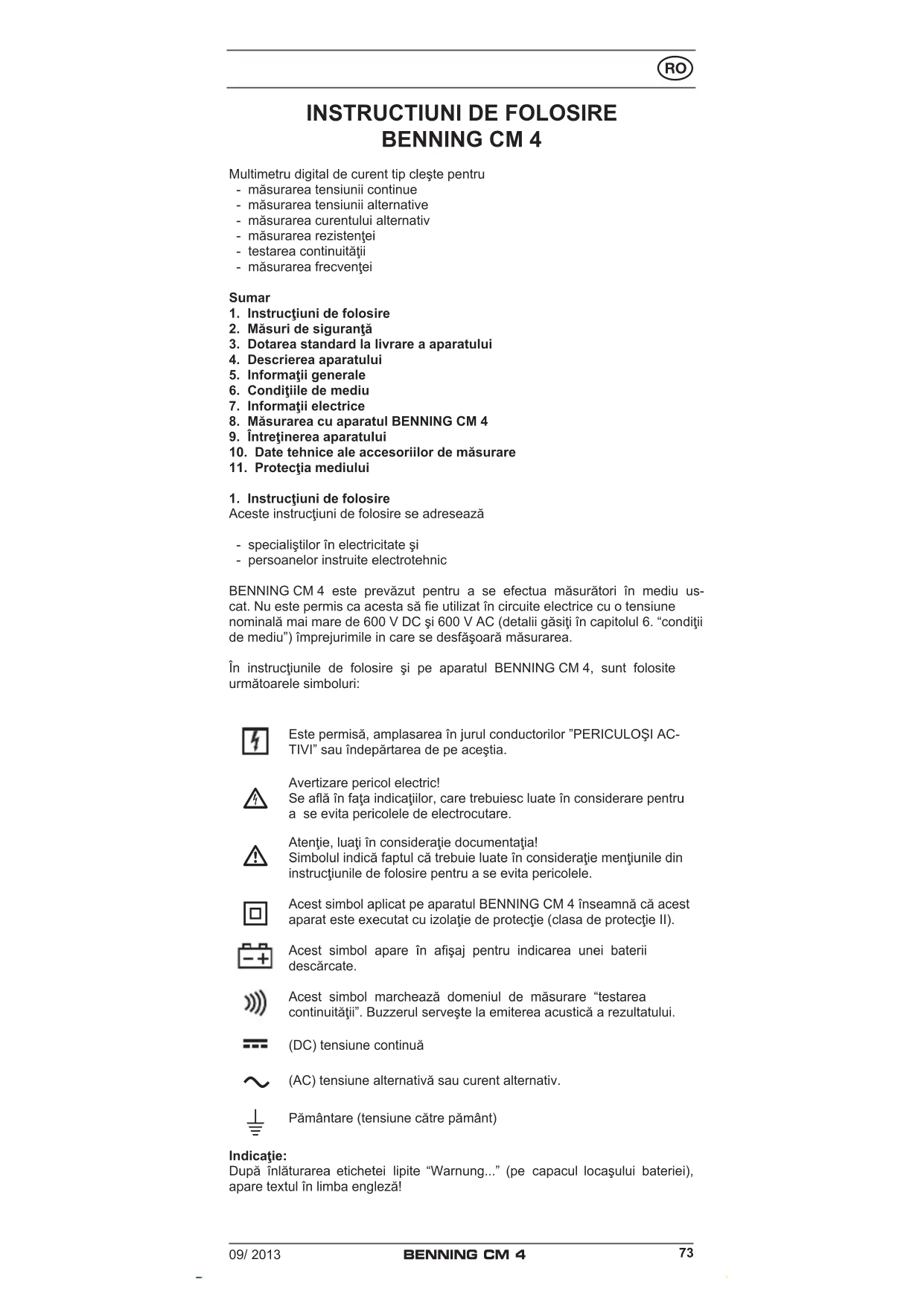

MANUAL DE UTILIZARE CM 4 BENNING

BENNING CM 4 Multimetru digital de curent tip cleşte pentru - măsurarea tensiunii continue - măsurarea tensiunii alternative - măsurarea curentului alternativ - măsurarea rezistenţei - testarea continuităţii - măsurarea frecvenţei Sumar

1. Instrucţiuni de folosire

2. Măsuri de siguranţă

3. Dotarea standard la livrare a aparatului

4. Descrierea aparatului

5. Informaţii generale

6. Condiţiile de mediu

7. Informaţii electrice

8. Măsurarea cu aparatul BENNING CM 4

9. Întreţinerea aparatului

10. Date tehnice ale accesoriilor de măsurare

11. Protecţia mediului

1. Instrucţiuni de folosire

Aceste instrucţiuni de folosire se adresează - specialiştilor în electricitate şi - persoanelor instruite electrotehnic BENNING CM 4 este prevăzut pentru a se efectua măsurători în mediu us- cat. Nu este permis ca acesta să e utilizat în circuite electrice cu o tensiune nominală mai mare de 600 V DC şi 600 V AC (detalii găsiţi în capitolul 6. “condiţii de mediu”) împrejurimile in care se desfăşoară măsurarea. În instrucţiunile de folosire şi pe aparatul BENNING CM 4, sunt folosite următoarele simboluri: Este permisă, amplasarea în jurul conductorilor ”PERICULOŞI AC- TIVI” sau îndepărtarea de pe aceştia.

Avertizare pericol electric! Se aă în faţa indicaţiilor, care trebuiesc luate în considerare pentru a se evita pericolele de electrocutare.

Atenţie, luaţi în consideraţie documentaţia! Simbolul indică faptul că trebuie luate în consideraţie menţiunile din instrucţiunile de folosire pentru a se evita pericolele.

Acest simbol aplicat pe aparatul BENNING CM 4 înseamnă că acest aparat este executat cu izolaţie de protecţie (clasa de protecţie II). Acest simbol apare în aşaj pentru indicarea unei baterii descărcate. Acest simbol marchează domeniul de măsurare “testarea continuităţii”. Buzzerul serveşte la emiterea acustică a rezultatului. (DC) tensiune continuă

(AC) tensiune alternativă sau curent alternativ.

Pământare (tensiune către pământ) Indicaţie: După înlăturarea etichetei lipite “Warnung...” (pe capacul locaşului bateriei), apare textul în limba engleză!09/ 2013 BENNING CM 4

2. Măsuri de siguranţă

Aparatul este construit şi vericat conform

DIN VDE 0411-1/ EN 61010-1

şi a fost livrat în condiţii ireproşabile în ceea ce priveşte siguranţa în exploa- tare. Pentru a menţine acest stadiu şi pentru a asigura o exploatare corectă, utiliza- torul trebuie să e atent la indicaţiile şi avertizările din aceste instrucţiuni.

Aparatul BENNING CM 4 nu trebuie folosit decât în circuite electrice ale categoriei de supratensiune III cu conductori de max. 600 V cu pământare. Folosiţi numai conduce de măsurare adecvate. La efectuarea de masurători din categoria III, nu este permis că partea de conductor pe cablu de măsurare care depaseste sa fie mai lunga de 4 mm. Inainte de efectuarea masurătorilor din categoria III, trebuie puse pe varfurile contactelor capacele din set insemnate cu CAT III şi CAT IV. Aceste masuri sunt necesare protectiei utilizatorului. Trebuie luat în considerare faptul că lucrările la elementele şi instalaţiile aflate sub tensiune sunt în principiu periculoase. Deja tensiunile începând cu 30 V AC şi 60 V DC pot periclita viaţa omului.

Înainte de fiecare utilizare verificaţi dacă aparatul sau cablurile nu prezintă deteriorări. Dacă se consideră că nu mai este posibilă o exploatare în deplină siguranţă, aparatul trebuie scos din funcţiune şi trebuie asigurat ca acesta să nu poată i folosit nici măcar din neatenţie. Se consideră că nu mai este posibilă o exploatare în deplină siguranţă, - dacă aparatul sau cablurile de măsurare prezintă deteriorări vizibile, - dacă aparatul numai funcţionează, - după o depozitare îndelungă în condiţii necorespunzătoare, - după solicitări puternice în timpul unui transport.

Pentru a exclude riscul - nu atingeţi cablurile de măsurare pe vârfurile de măsurare (dezizolate), - introduceţi cablurile de măsurare în mufele de măsurat de pe multimetru care sunt marcate în mod corespunzător.

3. Dotarea standard la livrare a aparatului

Din dotarea standard la livrare a aparatului BENNING CM 4 fac parte:

3.1 o bucată aparat BENNING CM 4,

3.2 o bucată cablu de măsurare de siguranţă, roşu (l = 1,4 m),

3.3 o bucată cablu de măsurare de siguranţă, negru (l = 1,4 m),

3.4 o bucată geantă de protecţie-compact,

3.5 două baterii - mignon - 1,5 V montate în aparat pentru prima echipare

3.6 instrucţiuni de folosire

Referire la piesele de uzură: - BENNING CM 4 este alimentat de două baterii - mignon - 1,5 V (IEC LR 06). - Cablurile de măsurare de siguranţă (accesoriu testat) menţionate mai sus, corespund CAT III 1000 V şi sunt aprobate pentru un curent de 10 A.

4. Descrierea aparatului

Vezi imaginea 1: Partea frontală a aparatului Elementele de aşare şi operare prezentate în imaginea 1, sunt denumite în modul următor:

Afişaj digital, pentru valoarea măsurată, afişajul bargraf şi afişajul pentru depăşirea limitelor de măsurare,

Afişajul polarităţii,

Afişajul bateriei, apare când bateria este descărcată,

Tasta MIN/MAX, memorarea celei mai ridicate şi celei mai joase valori măsurate,

Comutator rotativ, pentru selectarea funcţiei de măsurare,

Mufa COM, mufă comună pentru măsurări ale tensiunii, rezistenţei şi pentru testarea continuităţii, K Pârghie de deschidere, pentru deschiderea şi închiderea cleştelui de curent, L Protuberanta cleştelui de curent, protejează împotriva atingerii conductorilor,

Cleşte de măsurat, pentru cuprinderea conductorului de curent.

La aceasta se refera aşajul automat al polarităţii pentru curent continuu

5. Informaţii generale

5.1 Informaţii generale referitoare la multimetrul de curent tip cleşte

este realizat ca fiind format din 3¾ poziţii, cu cristale lichide, cu o înălţime a scrisului de 14 mm cu punct zecimal. Cea mai mare valoare a afişajului este 4000.

5.1.2 Afişajul polarităţii

se face în mod automat. Doar o polaritate contrară definiţiei mufei se afişează pe cleşte cu “-“.

5.1.3 Depăşirea limitelor se afişează cu “0L” sau “-0L” şi parţial cu o avertizare

acustică. Atenţie nu există afişaj şi avertizare la suprasarcină!

porneşte iluminarea displayului. Oprirea se realizează prin acţionarea din nou a tastei, respectiv în mod automat după 60 de secunde.

poate fi memorată valoarea măsurată. În display apare în acelaşi timp simbolul “HOLD”. Prin acţionarea din nou a tastei sa va comuta înapoi modul de măsurare.

înregistrează şi memorează în mod automat cea mai ridicată şi cea mai joasă valoare măsurată. Prin acţionarea tastei sunt afişate următoarele valori: “MAX” indică cea mai ridicată valoare memorată şi “MIN” indică cea mai joasă valoare memorată. Sesizarea continuă a valorii MAX/MIN, poate fi oprită sau pornită prin acţionarea tastei “HOLD”

. Prin apăsarea îndelungă (2 secunde) a tastei “MIN/MAX” se comută înapoi în modul normal de măsurare.

(memorarea valorii de vârf) înregistrează şi memorează valoarea de vârf pozitivă şi negativă în funcţia V, AC şi A, AC. Acţionaţi la începutul măsurării tasta PEAK

pentru cca. 3 secunde pentru a ridica exactitatea măsurării şi pentru a echilibra aparatul BENNING CM 4. Prin acţionarea tastei se afişează în display valorile “PMAX” sau “PMIN”. Acţionarea îndelungă a tastei-PEAK

(2 secunde) comută înapoi în modul normal de măsurare.

5.1.8 Rata de măsurare a aparatului BENNING CM 4 este de nominal 1,5

măsurări pe secundă pentru afişajul digital.

5.1.9 Aparatul BENNING CM 4 este pornit sau oprit prin întrerupătorul rotativ

. Poziţia de oprire “OFF”.

5.1.10 BENNING CM 4 se opreşte singur după cca. 30 min. (APO, Auto-

Power-Off). Acesta porneşte din nou dacă este acţionată o tastă sau întrerupătorul rotativ. Un ton de buzzer semnalizează atunci când aparatul se opreşte singur. Oprirea automată poate să fie dezactivată prin apăsarea unei taste (în afara tastei “HOLD”) şi în acelaşi timp comutarea din poziţia “OFF” a aparatului BENNING CM 4.

5.1.11 Coeficientul de temperatură al valorii măsurate: 0,2 x (exactitatea

măsurătorii indicate)/ °C < 18 °C sau > 28 °C, raportat la valoarea pentru temperatura de referinţă de 23 °C.

5.1.13 Dacă tensiunea bateriei scade sub tensiunea de lucru prevăzută a

aparatului BENNING CM 4, pe afişaj va apărea un simbol de baterie.

5.1.15 Dimensiunile aparatului:

(lungime x lăţime x înălţime)= 220 x 83 x 45 mm Greutatea aparatului: 324 g

5.1.16 Cablurile de măsurare de siguranţă suplimentare sunt potrivite în mod

expres pentru tensiunea nominală şi curentul nominal al aparatului BENNING CM 4.

- BENNING CM 4 este prevăzut pentru măsurători în mediu uscat, - Altitudinea (înălţimea barometrica) până la care se pot efectua măsurători este: maxim 2000 m, - Categoria de supratensiune/ categoria de amplasare: IEC 60664-1/ IEC 61010-1 → 600 V categoria III, - Gradul de protecţie împotriva murdăririi: 2, - Modul de protecţie: IP 30 (DIN VDE 0470-1 IEC/ EN 60529)

3 - primul indice: protecţie împotriva accesului la piesele periculoase şi

protecţie împotriva corpurilor străine solide, cu diametru > 2,5 mm

0 - al doilea indice: nu este protejat împotriva apei,

- Temperatura de lucru şi umiditatea relativă a aerului: La o temperatura de lucru de la 0 °C până la 30 °C: umiditatea relativă a aerului mai mică de 80 %, La o temperatură de lucru de la 31 °C până la 40 °C: umiditatea relativă a aerului mai mică de 75 %, La o temperatură de lucru de la 41 °C până la 50 °C: umiditatea relativă a aerului mai mică de 45 %, - Temperatura de depozitare: BENNING CM 4 poate fi depozitat la temperaturi între – 20 °C şi + 60 °C (umiditatea aerului 0 până la 80 %). În timpul depozitării bateria trebuie scoasă din aparat.

7. Informaţii electrice

Menţiune: Exactitatea măsurării este indicată ca şi suma dintre - o cota relativă a valorii măsurate şi - un număr de cifre (adică paşi numerici ale ultimei poziţii). Aceasta exactitate a măsurării este valabilă la temperaturi între 18 °C şi 28 °C şi la o umiditate relativă a aerului mai mică de 80 %.

7.1 Domenii de măsurare ale tensiunii continue

Impedanţa de intrare este de 1 MΩ Domeniu de măsurare Rezoluţie Exactitatea măsurării Protecţia împotriva suprasarcinii 400 V 0,1 V ± (0,7 % din valoarea măsurată +2 cifre) 600 V eff 600 V 1 V ± (0,7 % din valoarea măsurată +2 cifre) 600 V eff

7.2 Domenii de măsurare ale tensiunii alternative

Impedanţa de intrare este de 1 MΩ paralel 100 pF. Domeniu de măsurare Rezoluţie Exactitatea măsurării

în sfera de frecvenţă 50 Hz - 500 Hz Protecţia împotriva suprasarcinii 400 V 0,1 V ± (1 % din valoarea măsurată + 5 cifre) 600 V eff 600 V 1 V ± (1 % din valoarea măsurată + 5 cifre) 600 V eff

Valoarea măsurată este obţinută prin egalizarea valorii medii şi este afişată ca şi valoare efectivă. Calibrarea se face cu ajutorul curbelor de formă sinusoidală.

7.3 Domenii de măsurare ale curentului alternativ

Domeniu de măsurare Rezoluţie Exactitatea măsurării

în sfera de frecvenţă 50 Hz - 60 Hz Protecţia împotriva suprasarcinii 60 A 0,1 A ± (1,9 % din valoarea măsurată + 7 cifre) 600 A eff 400 A 0,1 A ± (1,9 % din valoarea măsurată + 5 cifre) 600 A eff 600 A 1 A ± (1,9 % din valoarea măsurată + 5 cifre) 600 A eff în sfera de frecvenţă 61 Hz - 400 Hz 400 A 0,1 A ± (2,5 % din valoarea măsurată + 7 cifre) 600 A eff 600 A 1 A ± (2,5 % din valoarea măsurată + 7 cifre) 600 A eff

Valoarea măsurată este obţinută prin egalizarea valorii medii şi este afişată ca şi valoare efectivă. Calibrarea se face cu ajutorul curbelor de formă sinusoidală. Exactitatea măsurării este specificată pentru conductori ce sunt cuprinşi central cu cleştele de măsurat

(vezi imaginea 4 măsurarea curentului alternativ). Pentru conductorii ce nu sunt cuprinşi central, trebuie luată în consideraţie o eroare de 1 % din valoarea afişată.09/ 2013 BENNING CM 4

7.4 Domeniul de măsurare al rezistenţei şi testarea acustică a continuităţii

Protecţia la suprasarcină: 600 V eff Domeniul de măsurare Rezoluţie Exactitatea măsurării Tensiunea maximă de mers în gol 400 Ω 0,1 Ω ± (1 % din valoarea masurata + 3 cifre) 3 V Buzzerul montat în aparat sună la o rezistenţă R mai mică de 30 Ω.

7.5 Domeniul de măsurare al frecvenţei

Protecţia la suprasarcină: 600 A eff Domeniul de măsurare Rezoluţie Exactitatea măsurării 400 Hz 1 Hz ± (0,1 % des Messwertes + 2 Digit) Frecvenţa de intrare minimă: 20 Hz Sensibilitate minimă: 3 A eff

Domenii de măsurare: V

Felul cuplajului: AC In funcţia PEAK-HOLD (memorarea valorii de vârf) trebuie luată în consideraţie o eroare suplimentară la exactitatea specicată de: + (± 3 % +10 cifre) Valorile măsurate: > 600 V varf respectiv 600 A varf nu sunt specicate.

8. Măsurarea cu BENNING CM 4

8.1 Pregătirea măsurării

Utilizaţi şi depozitaţi aparatul BENNING CM 4 doar în condiţiile de depozitare şi în condiţiile temperaturilor de lucru indicate, evitaţi expunerea de durată la razele solare. - Verificaţi datele tensiunii nominale şi ale curentului nominal de pe cablurile de măsurare de siguranţă. Cablurile de măsurare de siguranţă care sunt livrate odată cu aparatul BENNING CM 4, corespund în ceea ce priveşte tensiunea nominală şi curentul nominal ale aparatului. - Verificaţi izolaţia cablurilor de măsurare de siguranţă. Dacă izolaţia este deteriorată, cablurile de măsurare de siguranţă trebuie înlăturate imediat. - Se verifică continuitatea cablurilor de măsurare de siguranţă. Dacă conductorul în cablul de măsurare de siguranţă este întrerupt,acesta trebuie înlăturat imediat. - Înainte de a fi aleasă o altă funcţie cu întrerupătorul rotativ

, cablurile de măsurare de siguranţă trebuie separate de punctul de măsurare. - Surse puternice de perturbaţii în apropierea aparatului BENNING CM 4, pot duce la afişaje instabile şi la greşeli de măsurare.

8.2 Măsurarea tensiunii

Atenţie la tensiunea maximă spre pământare (potenţialul pământului)! Pericol electric! Cea mai înaltă tensiune ce poate aplicată pe mufele: - Mufa COM - Mufa pentru V şi Ω

aparatului BENNING CM 4 faţă de pământ, este de 600 V. - Cu întrerupătorul rotativ

de pe aparatul BENNING CM 4,se selectează funcţia dorită adică (V AC) sau (V DC). - Cablul de măsurare de siguranţă negru se aşează în contact cu mufa COM de pe aparatul BENNING CM 4. - Cablul de măsurare de siguranţă roşu se aşează în contact cu mufa pentru V şi Ω

pe BENNING CM 4. - Cablurile de măsurare de siguranţă se aşează în contact cu punctele de măsurare, valoarea măsurată se citeşte de pe afişajul digital

al aparatului BENNING CM 4. Vezi imaginea 2: Măsurarea tensiunii continue Vezi imaginea 3: Măsurarea tensiunii alternative

8.3 Măsurarea curentului alternativ

8.3.1 Pregătirea măsurării

Utilizaţi şi depozitaţi aparatul BENNING CM 4 doar în condiţiile de depozitare şi în condiţiile temperaturilor de lucru indicate, evitaţi expunerea de durată la razele solare. - Surse puternice de perturbaţii în apropierea aparatului BENNING CM 4 pot duce la afişaje instabile şi la greşeli de măsurare.09/ 2013 BENNING CM 4

Nu se aşează tensiune la contactele de ieşire ale aparatului BENNING CM 4! Îndepărtaţi cabluri de măsurare de siguranţă dacă acestea sunt conectate.

8.3.2 Măsurarea curentului alternativ

- Cu întrerupătorul rotativ

se selectează pe BENNING CM 4, funcţia dorită (A AC). - Se acţionează pârghia de deschidere K, conductorul purtător de curent (ce urmează a fi măsurat) se cuprinde central cu cleştele aparatului BENNING CM 4. - Se citeşte afişajul digital

Vezi imaginea 4: Măsurarea curentului alternativ

8.4 Măsurarea rezistentei şi testarea acustică a continuităţii

Cu întrerupătorul rotativ

selectaţi pe BENNING CM 4, funcţia dorită ( ). - Cablul de măsurare de siguranţă negru se aşează în contact cu mufa COM de pe BENNING CM 4. - Cablul de măsurare de siguranţă roşu se aşează în contact cu mufa pentru V şi Ω

de pe BENNING CM 4. - Cablurile de măsurare de siguranţă se aşează în contact cu punctele de măsurare, valoarea măsurată se citeşte de pe afişajul digital

al aparatului BENNING CM 4. - Dacă rezistenţa conductorului între mufa COM şi mufa pentru V şi Ω

scade sub 30 Ω, buzzerul montat în aparatul BENNING CM 4, va suna. Vezi imaginea 5: Măsurarea rezistenţei

8.5 Măsurarea frecvenţei cu cleştele de măsurare a curentului

Nu se aşează tensiune la contactele de ieşire ale aparatului BENNING CM 4! Îndepărtaţi cabluri de măsurare de siguranţă dacă acestea sunt conectate. - Cu ajutorul comutatorului rotativ

se selectează pe aparatul BENNING CM 4 funcţia dorită (Hz). - Se acţionează pârghia de deschidere K, conductorul purtător de curent (cel care urmează să fie măsurat), se cuprinde central cu cleştele aparatului BENNING CM 4. - Se citeşte afişajul digital

Vezi imaginea 6: Măsurarea frecvenţei cu cleştele de măsurare a cu- rentului

Înainte de deschidere BENNING CM 4 se decuplează neapărat de la tensiune! Pericol electric! Lucrul sub tensiune la aparatul BENNING CM 4, când acesta este deschis, este permis exclusiv specialiştilor în electricitate, care trebuie să ia în acest caz măsuri speciale de protecţie împotriva accidentelor. Astfel decuplaţi aparatul BENNING CM 4 de la tensiune înainte de a-l deschi- de: - Îndepărtaţi prima dată ambele cabluri de măsurare de siguranţă de pe obiectul de măsurat. - Îndepărtaţi apoi ambele cabluri de siguranţă de pe aparatul BENNING CM 4. - Aşezaţi comutatorul rotativ

9.1 Aşezarea în siguranţă a aparatului

In anumite împrejurări siguranţa în folosirea aparatului BENNING CM 4 nu mai poate asigurată; de exemplu în cazul: - deteriorării vizibile ale carcasei , - greşelilor de măsurare, - urmărilor identificabile în urma unei depozitări îndelungi în condiţii nepermise şi - urmărilor identificabile datorate unei solicitări deosebite în timpul transportului. In aceste cazuri BENNING CM 4 trebuie deconectat imediat, trebuie îndepărtat de locurile ce sunt de măsurat şi trebuie asigurat împotriva unei refolosiri.

Curăţaţi carcasa în exterior cu o lavetă uscată (excepţie fac lavetele speciale de curăţare). Nu utilizaţi dizolvanţi sau substanţe de curăţat pentru a curăţa apa- ratul BENNING CM 4. Aveţi grijă ca să nu se murdărească cu electrolitul din09/ 2013 BENNING CM 4

baterii, compartimentul pentru baterii şi contactele bateriei. În cazul în care se produce o murdărire cu electrolit sau dacă există depuneri albe în zona bateriei sau în carcasa bateriei, acestea se vor curăţa cu ajutorul unei lavete uscate.

Înainte de deschiderea aparatului BENNING CM 4 acesta se deconectează obligatoriu de la tensiune! Pericol electric! BENNING CM 4 este alimentat cu două baterii - mignon - 1,5 V. Schimbarea bateriei (vezi imaginea 7) este necesară când apare în aşajul

Bateria se va schimba în modul următor: - Îndepărtaţi cablurile de măsurare de siguranţă faţă de circuitul de măsurat. - Îndepărtaţi cablurile de măsurare de siguranţă de pe BENNING CM 4. - Aşezaţi comutatorul rotativ

în poziţia “OFF” - Aşezaţi aparatul BENNING CM 4 pe partea frontală şi deşurubaţi şurubul din capacul locaşului pentru baterie. - Ridicaţi capacul de baterie (din zona adânciturilor de pe carcasă) de pe partea inferioară. - Îndepărtaţi bateria descărcată din compartimentul pentru baterii şi desprindeţi cu atenţie bornele de pe baterie. - Bateriile noi se leagă la firele de alimentare, şi acestea din urmă se aşează în aşa fel încât să nu fie prinse între piesele carcasei. Aşezaţi apoi bateriile în locul prevăzut pentru aceasta, din compartimentul bateriilor. - Închideţi apoi capacul de baterie şi prindeţi şurubul. Vezi imaginea 7: Schimbarea bateriei

Aduceţi-vă contribuţia pentru protejarea mediului înconjurător! Nu este permis ca bateriile să fie aruncate în gunoiul menajer. Acestea pot fi predate într-un loc special de colectare al bateriilor vechi sau la gunoiul special. Vă rugăm informaţi-vă în comunitatea dvs.

Pentru a obţine exactităţile specicate ale rezultatului măsurării, aparatul tre- buie să e calibrat în mod regulat de către service-ul nostru de fabrică. Vă recomandăm un interval de calibrare de un an. Trimiteţi în acest scop aparatul la următoarea adresă: Benning Elektrotechnik & Elektronik GmbH & Co. KG Service Center Robert-Bosch-Str. 20 D-46397 Bocholt

Tensiunea dimensionată maximă către pământ () şi categoria de măsurare: Cu capac de protectie: 1000 V CAT III, 600 V CAT IV, Fara capac de protectie: 1000 V CAT II, - Curentul maxim dimensionat: 10A, - Clasa de protecţie II (), izolaţie de tranzit dublă sau întărită, - Gradul de murdărire: 2, - Lungimea: 1,4 m, AWG 18, - Condiţii de mediu: Înălţime barometrică (altitudine) la măsurători: maxim 2000 m, Temperatura: 0 °C până la + 50 °C, umiditatea 50 % până la 80 % - Utilizaţi cablurile de măsurare doar când se afla într-un stadiu ireproşabil si corespunzător acestor instrucţiuni, deoarece în caz contrar protecţia prevăzută ar putea fi lezată. - Înlăturaţi cablurile de măsurare dacă izolaţia este deteriorată sau dacă există o întrerupere în cablu/ stecher. - Nu atingeţi cablul de măsurare pe vârfurile des-izolate. Nu atingeţi decât în zonele accesibile cu mâna (zona cu izolaţie)! - Introduceţi racordurile desfăşurate în aparatul de testare sau măsurare.

11. Protecţia mediului înconjurător

Vă rugăm să depuneţi aparatul la sfârşitul perioadei sale de exploatare la punctele de restituire şi colectare ce vă stau la dispoziţie.09/ 2013 BENNING CM 4
