NÁVOD K OBSLUZE CM 4 BENNING

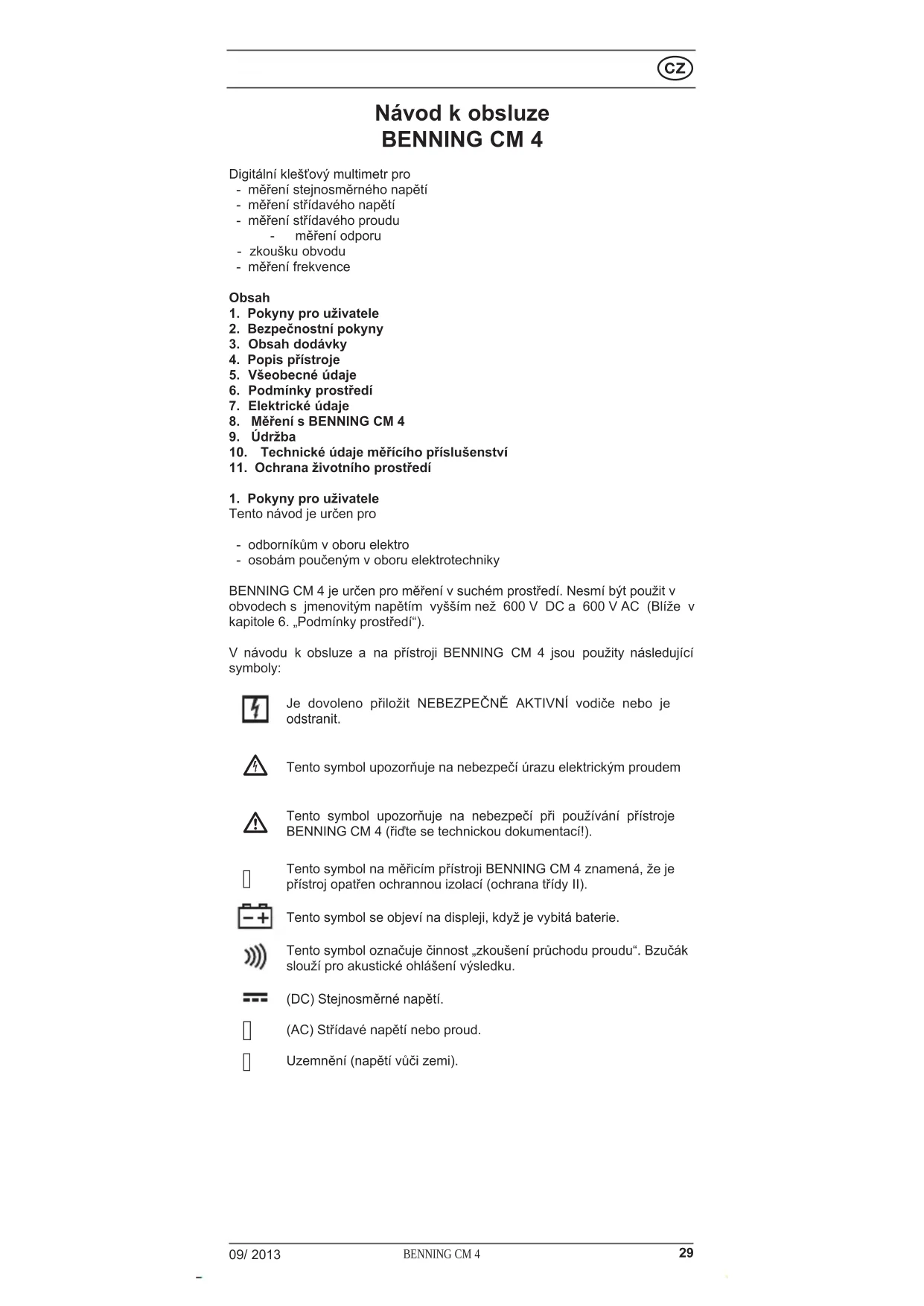

Návod k obsluze BENNING CM 4 Digitální klešťový multimetr pro - měření stejnosměrného napětí - měření střídavého napětí - měření střídavého proudu - měření odporu - zkoušku obvodu - měření frekvence Obsah

1. Pokyny pro uživatele

2. Bezpečnostní pokyny

6. Podmínky prostředí

8. Měření s BENNING CM 4

10. Technické údaje měřícího příslušenství

11. Ochrana životního prostředí

1. Pokyny pro uživatele

Tento návod je určen pro - odborníkům v oboru elektro - osobám poučeným v oboru elektrotechniky BENNING CM 4 je určen pro měření v suchém prostředí. Nesmí být použit v obvodech s jmenovitým napětím vyšším než 600 V DC a 600 V AC (Blíže v kapitole 6. „Podmínky prostředí“). V návodu k obsluze a na přístroji BENNING CM 4 jsou použity následující symboly: Je dovoleno přiložit NEBEZPEČNĚ AKTIVNÍ vodiče nebo je odstranit.

Tento symbol upozorňuje na nebezpečí úrazu elektrickým proudem

Tento symbol upozorňuje na nebezpečí při používání přístroje BENNING CM 4 (řiďte se technickou dokumentací!).

Tento symbol na měřicím přístroji BENNING CM 4 znamená, že je přístroj opatřen ochrannou izolací (ochrana třídy II). Tento symbol se objeví na displeji, když je vybitá baterie. Tento symbol označuje činnost „zkoušení průchodu proudu“. Bzučák slouží pro akustické ohlášení výsledku. (DC) Stejnosměrné napětí.

(AC) Střídavé napětí nebo proud.

Uzemnění (napětí vůči zemi).09/ 2013 BENNING CM 4

2. Bezpečnostní pokyny

Tento přístroj je dle normy DIN VDE 0411 část1/ EN 61010-1 sestrojen a prověřen a opustil výrobní závod bez závad. Pro udržení tohoto stavu a pro zajištění bezpečného provozu musí uživatel dbát upozornění a varování v tomto návodě obsažených.

BENNING CM 4 může být použit jen v obvodech kategorie III s max. 600 V proti zemi. Používejte pouze vhodné měřicí vede k tomuto. Při měřeních v rámci měřicí kategorie III nesmí být vyčnívající vodivá část kontaktního hrotu na kabel měřicího obvodu delší než 4 mm. Před měřeními v měřicí kategorii III musejí být na kontaktní hroty nasrčeny nástrčné čepičky, označené jako CAT III a CAT IV, které jsou přiložené k sadě. Toto opatření slouží ochraně uživatele. Dbejte na to, že práce na vodivých dílech a zařízeních jsou nebezpečné. Napětí nad 30 V AC a 60 V DC mohou být pro lidi životu nebezpečná.

Před každým použitím prověřte, zda přístroj nebo vodiče nejsou poškozeny. Pokud je bezpečný provoz přístroje dále nemožný, přístroj neužívejte a zabraň- te, aby s ním nemohly nakládat ani další osoby. Předpokládejte, že další bezpečný provoz není možný, - když přístroj nebo měřící vodiče vykazují viditelná poškození, - když přístroj nepracuje, - po dlouhém skladování v nevyhovujících podmínkách, - po obtížné přepravě.

Pro vyloučení ohrožení - nedotýkejte se holých špiček měřícího vedení, - zasouvejte měřící vedení do odpovídajících zásuvek v multimetru

Součástí dodávky přístroje BENNING CM 4 je:

3.1 jeden měřicí přístroj BENNING CM 4,

3.2 jeden bezpečnostní kabel měřicího obvodu, červený (L = 1,4 m),

3.3 jeden bezpečnostní kabel měřicího obvodu, černý (L = 1,4 m),

3.4 jedna praktická ochranná brašna,

3.5 dvě 1,5 V mignon baterie,

3.6 návod k obsluze.

Upozornění na opotřebovatelné součástky: - BENNING CM 4 je napájen dvěma zabudovanými 1,5 V mignonbateriemi (IEC LR 06). - Výše zmíněné bezpečnostní kabely měřicího obvodu (pověřené příslušen- ství) odpovídají CAT III 1000 V a jsou schváleny pro proud 10 A.

viz obr. 1: Přední strana přístroje Na obr. 1 zobrazené ukazatele a ovládací prvky jsou popsány dále: digitální displej, pro naměřenou hodnotu, sloupcový analogový ukazatel a ukazatel překročení měřícího rozsahu zobrazení polarity ukazatel baterie, zobrazen při vybitých bateriích tlačítko (žluté), osvětlení displeje HOLD- tlačítko, uložení naměřené hodnoty MIN/MAX-tlačítko, uložení nejnižší a nejvyšší naměřené hodnoty tlačítko -PEAK, uložení vrcholové hodnoty otočný spínač, pro výběr měřící funkce zásuvka (pozitivní

), pro V, Ω COM-zásuvka, společná zásuvka pro napětí, odpor a zkoušku obvodu otevírací páka, pro otevírání a zavírání proudových kleští límec proudových kleští, chrání před dotykem s vodičem Měřící kleště, k objetí jednožilového vodiče, kterým protéká proud

) k tomuto se váže automatický ukazatel polarity při stejnosměrném napětí09/ 2013 BENNING CM 4

5.1 Všeobecné údaje k multimetru

5.1.1 Digitální displej (na principu tekutých krystalů) zobrazuje naměřenou

hodnotu, výška písmen 14 mm s desetinnou čárkou, max. hodnota je

5.1.2 Ukazatel polarity působí automaticky. „-“ zobrazuje opačnou polaritu

oproti definici zásuvek.

5.1.3 Překročení měřícího rozsahu bude signalizováno na displeji „0L“ nebo

„- 0L“ a částečně akusticky. Pozor, žádné upozornění nebo varování při přetížení!

5.1.4 Tlačítko (žluté) zapíná osvětlení displeje. Zhasnutí buď opakovaným

stiskem nebo automaticky po 60 vteřinách.

5.1.5 Ukládání naměřených hodnot „HOLD“: Stiskem „HOLD“ je možno

ukládat naměřené hodnoty. Na displeji je zobrazen symbol „HOLD“. Nový stisk tlačítka tento režim zruší.

5.1.6 MIN/MAX - tlačítko ukládá automaticky nejvyšší a nejnižší namě-

řenou hodnotu. Opakovaným stiskem budou zobrazeny následující hodnoty: „MAX“ zobrazí nejvyšší naměřenou hodnotu a „MIN“ nejnižší namě- řenou hodnotu. Pokračování měření MAX-/ MIN-hodnot probíhá opakovaným stiskem tlačítka „HOLD“ . Návrat do normálního režimu delším stiskem (2 vteřiny) tlačítka „MIN/MAX“.

5.1.7 Tlačítko PEAK (vrcholové hodnoty) ukládá positivní a negativní špič-

kové a vrcholové hodnoty V AC a A AC. Stiskněte PEAK na cca. 3 vteřiny pro zvýšení přesnosti měření. Tisknutím tlačítka budou hodnoty „PMAX“ nebo „PMIN“ zobrazeny na displeji. Delším stiskem tlačítka PEAK (2 vteřiny) se přístroj přepne do normálního módu.

5.1.8 Četnost měření BENNING CM 4 je nominálně 1,5 měření za vteřinu.

Auto-Power-Off). Zapne se stiskem jakéhokoli tlačítka nebo otočným spínačem. Automatické vypnutí je signalizováno zvukem. Funkce automatického vypnutí se dá vypnout stiskem „HOLD“ a současným zapnutím BENNING CM 4 otočným spínačem.

Teplotní koeficient měření: 0,2 x (nastavená přesnost měření)/ °C < 18 °C nebo > 28 °C, vztaženo na hodnotu při referenční teplotě 23 °C.

5.1.12 BENNING CM 4 je napájen 1,5 V mignonbateriemi (IEC LR 06).

5.1.13 Pokud napětí baterií poklesne pod minimální hodnotu požadovanou

BENNING CM 4, na displeji se zobrazí symbol baterie.

5.1.14 Životnost baterií je asi 600 hodin (alkalické baterie).

5.1.15 Rozměry přístroje:

(d x š x h) = 220 x 83 x 45 mm Váha: 324 g

5.1.16 Přiložené bezpečnostní měřicí kabely jsou určeny jen pro napětí a

proudy přístroje BENNING CM 4.

5.1.17 Rozevření kleští: 37 mm

5.1.18 Největší průměr vodiče: 34 mm

6. Podmínky prostředí

- BENNING CM 4 je určen pro měření v suchém prostředí, Nesmí být použit v obvodech s jmenovitým napětím vyšším než 600 V DC a 600 V AC, - Maximální nadmořská výška při měření: 2000 m, - Kategorie přepětí / nastavení: IEC 60664-1/ IEC 61010-1 → 600 V katego- rie III, - Stupeň znečistitelnosti: 2, - Krytí: IP 30 DIN VDE 0470-1 IEC/EN 60529, Význam IP 30: Ochrana proti malým cizím předmětům, proti dotyku nářa- dím, drátem a podobně s průměrem > 2,5 mm, (3 - první číslice). Žádná ochrana před vodou, (0 - druhá číslice). - Pracovní teplota a relativní vlhkost: Při teplotě od 0 °C do 30 °C: relativní vlhkost menší 80 %, Při teplotě od 31 °C do 40 °C: relativní vlhkost menší 75 %, Při teplotě od 41 °C do 50 °C: relativní vlhkost menší 45 %, - Skladovací teploty: BENNING CM 4 může být skladován při teplotách od - 20 °C do + 60 °C (vlhkost 0 až 80 %). Baterie musí být vyňaty.

Poznámka: Přesnost měření se udává jako součet - relativního podílu měřené hodnoty a - počtu číslic (t.j. zobrazení čísla na posledních místech). Přesnost měření platí při teplotách od 18 °C do 28 °C a při relativní vlhkosti menší než 80 %.09/ 2013 BENNING CM 4

7.1 Rozsahy stejnosměrného napětí

Vstupní odpor je 1 MΩ Měřící rozsah Rozlišení Přesnost měření Ochrana před přetížením 400 V 0,1 V ± (0,7 % naměřené hodnoty + 2 číslic) 600 V eff 600 V 1 V ± (0,7 % naměřené hodnoty + 2 číslic) 600 V eff

7.2 Rozsahy střídavého napětí

Vstupní odpor je 1 MΩ paralelně 100 pF. Měřící rozsah Rozlišení Přesnost měření Frekvenční rozsah 50 Hz - 500 Hz Ochrana před přetížením 400 V 0,1 V ± (1 % naměřené hodnoty + 5 číslic) 600 V eff 600 V 1 V ± (1 % naměřené hodnoty + 5 číslic) 600 V eff

Naměřená hodnota se získává zprůměrováním a zobrazuje se jako efektiv- ní hodnota. Kalibrace je nastavena na sinusové křivky.

7.3 Rozsahy střídavého proudu

Měřící rozsah Rozlišení Přesnost měření Frekvenční rozsah 50 Hz - 60 Hz Ochrana před přetížením 60 A 0,1 A ± (1,9 % naměřené hodnoty + 7 číslic) 600 A eff 400 A 0,1 A ± (1,9 % naměřené hodnoty + 5 číslic) 600 A eff 600 A 1 A ± (1,9 % naměřené hodnoty + 5 číslic) 600 A eff Frekvenční rozsah 61 Hz - 400 Hz 400 A 0,1 A ± (2,5 % naměřené hodnoty + 7 číslic) 600 A eff 600 A 1 A ± (2,5 % naměřené hodnoty + 7 číslic) 600 A eff

Naměřená hodnota se získává zprůměrováním a zobrazuje se jako efektiv- ní hodnota. Kalibrace je nastavena na sinusové křivky. Tato přesnost je udávána pro vodič procházející středem kleští (viz obr. 4 měření střídavých proudů). Pokud vodič neprochází středem kleští, musí být připočtena dodatečná chyba 1 % zobrazené hodnoty.

7.4 Rozsah měření odporu a akustická zkouška obvodu

ochrana před přetížením: 600 V eff Měřící rozsah Rozlišení Přesnost měření Max. chod naprázdno 400 Ω 0,1 Ω ± (1 % naměřené hodnoty + 3 číslic) 3 V Zabudovaný bzučák zazní při odporu menším než 30 Ω.

7.5 Frekvenční rozsahy

ochrana před přetížením: 600 A eff Měřící rozsah Rozlišení Přesnost měření 400 Hz 1 Hz ± (0,1 % naměřené hodnoty + 2 číslic) Minimální vstupní frekvence: 20 Hz Minimální vstupní citlivost proudových kleští: 3 A eff

měřící rozsahy: V AC, A AC druh vazby: AC Při PEAK-HOLD funkci (ukládání špičkových hodnot ) musí být ke specifické chybě měření připočtena dodatečná chyba: + (± 3 % + 10 číslic) měřené hodnoty: > 600 V Spitze event. 600 A Spitze nejsou specifikovány

8. Měření s BENNING CM 4

Používejte a skladujte BENNING CM 4 jen při předepsaných skladových a pracovních teplotních podmínkách, zabraňte dlouhodobému slunečnímu osvitu. - Prověřte hodnoty jmenovitého napětí a proudu na bezpečnostním měřicím kabelu. Kabely v dodávce odpovídají jmenovitému napětí a proudu přístroje BENNING CM 4. - Prověřte izolaci bezpečnostních měřicích kabelů. Pokud je izolace poško- zená, okamžitě je vyměňte. - Otestujte bezpečnostní měřicí kabel na průchod proudu. Pokud jsou vodiče kabelů přerušeny, okamžitě je vyměňte. - Před změnou funkce otočením otočného voliče odpojte bezpečnostní09/ 2013 BENNING CM 4

měřicí kabely od měřeného bodu. - Silné zdroje rušení v blízkosti BENNING CM 4 mohou vést k nestabilitě displeje a k chybám měření.

Prověřte maximální napětí proti zemi! Nebezpečí úrazu elektrickým proudem! Nejvyšší napětí na zdířkách - COM-zdířka - zdířka pro V, Ω BENNING CM 4 proti zemi může být 600 V. - Otočným spínačem zvolte požadovanou funkci (V AC) nebo (V DC). - Černý měřící kabel připojit k COM-zdířce . - Červený měřící kabel připojit k V, Ω zdířce . - Měřící špičky spojit s měřenými body, změřenou hodnotu odečíst na displeji

Viz obr. 2: Měření stejnosměrného napětí Viz obr. 3: Měření střídavého napětí

8.3 Měření střídavého proudu

8.3.1 Příprava měření

Používejte a skladujte BENNING CM 4 jen při předepsaných skladových a pracovních teplotních podmínkách, zabraňte dlouhodobému slunečnímu osvitu. - Silné zdroje rušení v blízkosti BENNING CM 4 mohou vést k nestabilitě displeje a k chybám měření.

K vstupům BENNING CM 4 nepřipojujte žádné napětí! Eventuelně odpojte měřící kabely.

8.3.2 Měření střídavého proudu

- Otočným spínačem zvolte požadovanou funkci (A AC). - Jednožilový, proud vedoucí vodič umístěte mezi čelisti měřících kleští. - Změřenou hodnotu odečíst na displeji . Viz. obr. 4: Měření střídavého proudu

8.4 Měření odporu a akustická zkouška obvodu

- Otočným spínačem zvolte požadovanou funkci (Ω ). - Černý měřící kabel připojit k COM-zdířce . - Červený měřící kabel připojit k V, Ω –zdířce . - Měřící špičky spojit s měřenými body, změřenou hodnotu odečíst na displeji

- Pokud bude odpor mezi COM- zdířkou

a zdířkou V, Ω menší než 30 Ω, zazní zabudovaný bzučák. Viz. obr. 5: Měření odporu

8.5 Měření frekvence pomocí měřících kleští

K vstupům BENNING CM 4 nepřipojujte žádné napětí! Eventuelně odpojte měřící kabely. - Otočným spínačem zvolte požadovanou funkci (Hz). - Jednožilový, proud vedoucí vodič umístěte mezi čelisti měřících kleští. - Změřenou hodnotu odečíst na displeji . Viz. obr. 6: Měření frekvence pomocí měřících kleští

Před otevřením BENNING CM 4 odpojte od napětí! Nebezpečí úrazu elektrickým proudem! Práce na otevřeném BENNING CM 4 pod napětím jsou vyhrazeny odborníkům, kteří přitom musí dbát zvýšené opatrnosti. Oddělte BENNING CM 4 od napětí, než přístroj otevřete: - odpojte oba měřící kabely od měřeného objektu. - odpojte oba měřící kabely od BENNING CM 4. - Otočným spínačem zvolte funkci „OFF“.09/ 2013 BENNING CM 4

9.1 Zajištění přístroje

Za určitých podmínek nemůže být bezpečnost při používání BENNING CM 4 zajištěna, například při: - zřejmém poškození krytu přístroje, - chybách při měření, - zřejmých následcích delšího chybného skladování a - zřejmých následcích špatného transportu. V těchto případech BENNING CM 4 ihned vypněte, odpojte od měřených bodů a zajistěte, aby přístroj nemohl být znovu použit jinou osobou.

Kryt přístroje čistěte opatrně čistým a suchým hadříkem (výjimku tvoří speci- ální čistící ubrousky). Nepoužívejte žádná rozpouštědla ani čistící prostředky. Zejména dbejte toho, aby místo pro baterie ani bateriové kontakty nebyly znečištěny vyteklým elektrolytem. Pokud k vytečení elektrolytu dojde nebo je bateriová zásuvka znečištěna bílou úsadou, vyčistěte je také čistým a suchým hadříkem.

Před otevřením BENNING CM 4 odpojte od napětí! Nebezpečí úrazu elektrickým proudem! BENNING CM 4 je napájen dvěma zabudovanými 1,5-V-mignon-bateriemi (IEC LR 06). Baterie vyměňte (obr. 7), pokud se na displeji objeví symbol baterie . Takto vyměníte baterie: - odpojte oba měřící kabely od měřeného objektu - odpojte oba měřící kabely - otočným spínačem zvolte funkci „OFF“ - uvolněte šroub krytu baterií - sundejte kryt baterií - vyndejte vybité baterie z bateriové zásuvky - nové baterie připojte k bateriovým kontaktům tak, aby kabely bateriových kontaktů nebyly sevřeny mezi díly krytu. Pak umístěte baterie na jejich místo v bateriové zásuvce. - Přiložte kryt baterií na jeho místo v krytu a utáhněte šroubek. Obr. 7: Výměna baterií

Šetřete životní prostředí! Baterie nesmí do běžného domovního odpadu! Vyhazujte baterie jen na místech k tomu určených.

Pro udržení deklarované přesnosti měření musí být přístroj pravidelně kalibro- ván. Doporučujeme jednou ročně. Zašlete přístroj na adresu: Benning Elektrotechnik & Elektronik GmbH & Co. KG Service Center Robert-Bosch-Str. 20 D - 46397 Bocholt

10. Technické údaje měřícího příslušenství

- norma: EN 61010-031, - maximální měřené napětí proti zemi () a měřící kategorie: s nástrčnou čepičkou: 1000 V CAT III, 600 V CAT IV, bez nástrčné čepičky: 1000 V CAT II, - maximální měřené proud 10 A, - ochranná třída II (

), průchozí dvojitá nebo zesílená izolace, - stupeň znečištění: 2, - délka: 1,4 m, AWG 18, - podmínky okolí: barometrická výška při měření: maximálně 2000 m, teplota 0 °C až + 50 °C, vlhkost 50 % až 80 % - Používejte vodiče jen v bezvadném stavu a takovým způsobem, který odpovídá tomuto návodu, protože v opačném případě může být poškozena k tomu určená ochrana. - Vyřaďte vodič, pokud je izolace poškozená nebo pokud došlo k přerušení ve vedení/zástrčce. - Nedotýkejte se holých kontaktních hrotů. Dotýkejte se pouze rukojeti! - Zasuňte zahnuté přípojky do zkoušecího nebo měřícího přístroje.09/ 2013 BENNING CM 4

11. Ochrana životního prostředí

Po ukončení životnosti přístroje prosím předejte přístroj příslušným sběrným místům na likvidaci.09/ 2013 BENNING CM 4
