РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ CM 4 BENNING

Инструкция по эксплуатации индикатора напряжения

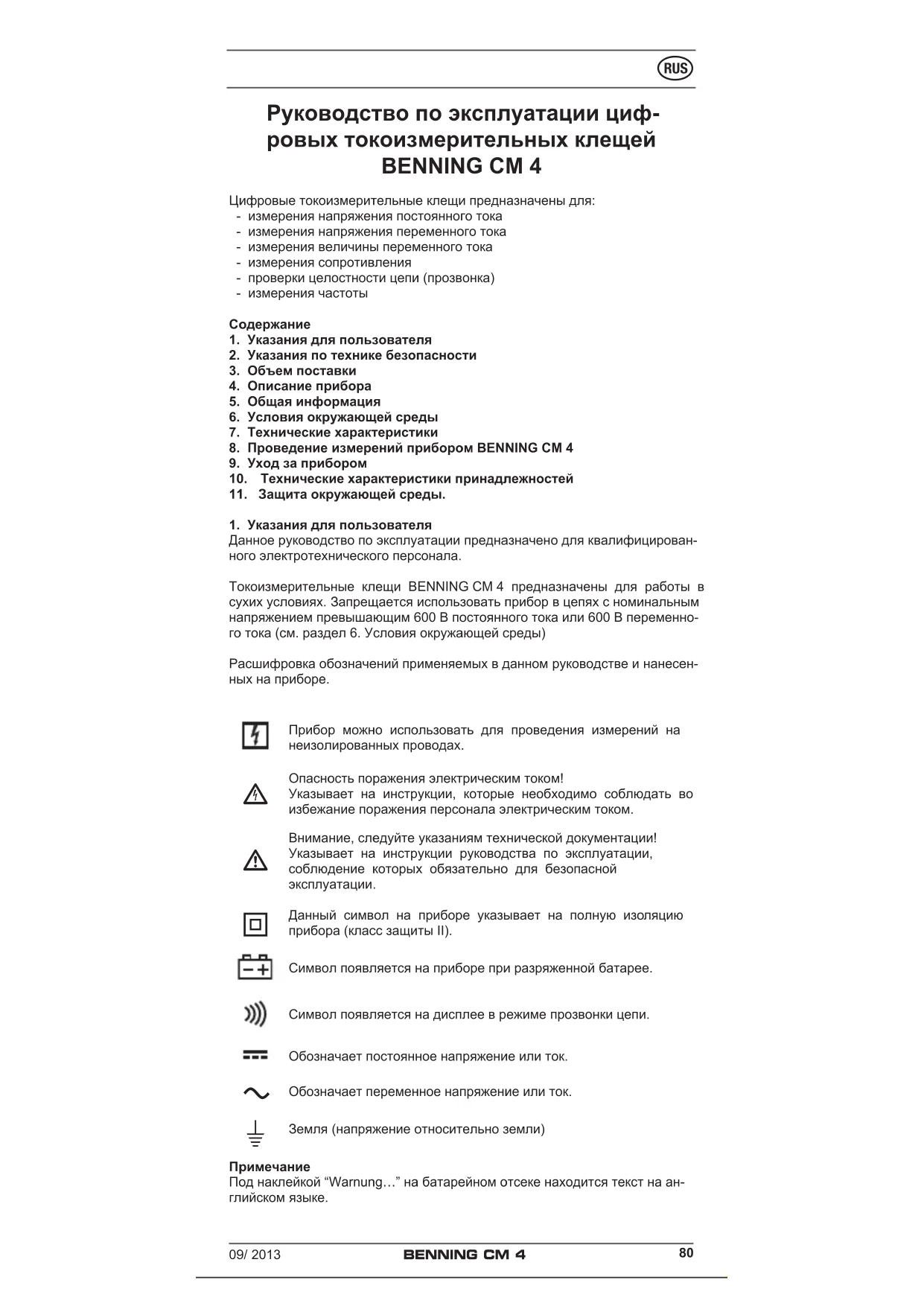

Руководство по эксплуатации циф- ровых токоизмерительных клещей BENNING CM 4 Цифровые токоизмерительные клещи предназначены для: - измерения напряжения постоянного тока - измерения напряжения переменного тока - измерения величины переменного тока - измерения сопротивления - проверки целостности цепи (прозвонка) - измерения частоты

1. Указания для пользователя

2. Указания по технике безопасности

6. Условия окружающей среды

7. Технические характеристики

8. Проведение измерений прибором BENNING CM 4

10. Технические характеристики принадлежностей

11. Защита окружающей среды.

1. Указания для пользователя

Данное руководство по эксплуатации предназначено для квалифицирован- ного электротехнического персонала. Токоизмерительные клещи BENNING CM 4 предназначены для работы в сухих условиях. Запрещается использовать прибор в цепях с номинальным напряжением превышающим 600 В постоянного тока или 600 В переменно- го тока (см. раздел 6. Условия окружающей среды) Расшифровка обозначений применяемых в данном руководстве и нанесен- ных на приборе. Прибор можно использовать для проведения измерений на неизолированных проводах.

Опасность поражения электрическим током! Указывает на инструкции, которые необходимо соблюдать во избежание поражения персонала электрическим током.

Внимание, следуйте указаниям технической документации! Указывает на инструкции руководства по эксплуатации, соблюдение которых обязательно для безопасной эксплуатации.

Данный символ на приборе указывает на полную изоляцию прибора (класс защиты II). Символ появляется на приборе при разряженной батарее. Символ появляется на дисплее в режиме прозвонки цепи. Обозначает постоянное напряжение или ток.

Обозначает переменное напряжение или ток.

Земля (напряжение относительно земли)

Под наклейкой “Warnung…” на батарейном отсеке находится текст на ан- глийском языке.09/ 2013 BENNING CM 4

2. Указания по технике безопасности

Данный прибор спроектирован и изготовлен в соответствии со стандартом DIN VDE 0411 часть 1/ EN 61010-1. Для обеспечения безопасной эксплуатации прибора пользователь должен неукоснительно соблюдать указания данного руководства по эксплуатации.

Прибор предназначен для использования в цепях с категорией защиты от перенапряжения III с максимальным напряжением 600 В. Используйте соответствующие измерения приводит к этому. При измерениях в диапазонах категории измерения III выступаю-щая, токопроводящая часть контактного острия на защитных измерительных проводах должна иметь длину не более 4 мм. Перед измерением в диапазоне категории измерения III необходимо насадить на контактные острия насадные колпаки, находящиеся в комплект и имеющие обозначения САТ III и CAT IV. Это необходимо для защиты оператора. Любая работа с электричеством является потенциально опасной! Даже напряжения величиной 30 В переменного тока или 60 В постоянного тока могут быть опасны для

Перед использованием прибора убедитесь в отсутствии признаков повреждения корпуса и измерительных

Если безопасная эксплуатация прибора невозможна, необходимо выклю- чить прибор и принять меры к предотвращению его случайного использо-

Безопасная эксплуатация прибора невозможна, если: - на корпусе прибора или на измерительных проводах имеются видимые повреждения - прибор не функционирует - прибор долгое время хранился в неблагоприятных условиях - прибор подвергся транспортировке в неблагоприятных условиях

Во избежание поражения электрическим током не прикасайтесь к жалу измерительных проводов. Корректно подключайте прибор к измеряемой цепи.

В объем поставки токоизмерительных клещей BENNING CM 4 входит:

3.1 Прибор BENNING CM 4 – 1 шт.

3.2 Красный измерительный провод (длина: 1,4 м) – 1 шт.

3.3 Черный измерительный провод (длина: 1,4 м) – 1 шт.

3.4 Защитная сумка – 1 шт.

3.5 Батарея типа АА 1,5 В – 2 шт.

3.6 Руководство по эксплуатации – 1 шт.

Компоненты, подлежащие замене по мере износа: - 1,5 В батареи типа АА (IEC LR 06) - измерительные провода (категория защиты от перенапряжения III 1000 В, допустимый ток до 10 А)

4. Описание прибора.

См. рис. 1. Вид спереди. Органы управления и индикации

Цифровой жидкокристаллический дисплей.

Индикатор полярности

Индикатор состояния батарей (появляется при разряженной бата-

Кнопка подсветки дисплея

Кнопка HOLD для удержания показаний дисплея

Кнопка MIN/MAX сохранения минимального/максимального значения

Кнопка PEAK сохранения пикового значения

Переключатель рода работ

Измерительное гнездо (положительный полюс при определении по- лярности напряжения постоянного тока) для измерения напряжения и сопротивления09/ 2013 BENNING CM 4

СОМ-гнездо (общее измерительное гнездо для измерения напряже- ния, сопротивления и прозвонки)

Клавиша раскрытия губок

Выступ для защиты от соприкосновения с токоведущим проводом

Измерительные губки для обхвата токоведущего провода

5.1 Общие технические характеристики токоизмерительных клещей

5.1.1 Разрядность цифрового дисплея

: 3¾, высота цифр: 14 мм, де- сятичная точка, максимальное индицируемое значение: 4000

5.1.2 Автоматическая индикация полярности

5.1.3 Выход за пределы диапазона индицируется символом «OL» на дис-

плее и аккустическим сигналом. Внимание, при перегрузке прибора предварительного сигнала не

включает подсветку дисплея. Выключение под- светки осуществляется повторным нажатием данной кнопки, или автоматически по истечении 60 с.

(сохранение результатов измерений) Для сохранения (удержания) результата измерения на дисплее на- жмите кнопку HOLD

, при этом на дисплее появится индикатор HOLD. Повторное нажатие кнопки возвращает прибор в нормаль- ный режим измерений.

(автоматическое сохранение максимального/ минимального измеренного значения) Нажатием кнопки обеспечивается отображение на дисплее макси- мального MAX, или минимального MIN значения измеряемой вели- чины. Непрерывное отслеживание максимального/минимального значения можно останавливать/запускать нажатием кнопки HOLD

. Для возврата в нормальный режим измерения нажмите и удер- живайте кнопку MIN/MAX в течение 2 с.

(сохранение пикового значения) Кнопка включает режим автоматического сохранения положитель- ного или отрицательного пикового значения переменного тока или напряжения. Перед началом измерений нажмите и удерживайте кнопку PEAK

в течение 3 с для повышения точности измерений и самонастройки прибора. Нажатием кнопки попеременно выводят на дисплей максимальное «PMAX» или минимальное «PMIN» зна- чения. Для возврата в нормальный режим измерения нажмите и удерживайте кнопку PEAK

5.1.8 Номинальное количество измерений в секунду составляет 1,5

изм/с для цифрового дисплея.

5.1.9 Клещи BENNING CM 4 включаются и выключаются поворотом

. Для выключения переключатель помещают в положение «OFF» [выключено].

5.1.10 Клещи BENNING CM 4 автоматически выключаются, если в тече-

ние 30 минут его органы управления не использовались. Повтор- ное включение прибора осуществляется нажатием любой кнопки или поворотом переключателя

. Перед автоматическим отклю- чением прибор выдает короткий звуковой сигнал. Для блокировки функции автоматического отключения необходимо нажать на лю- бую кнопку (кроме кнопки HOLD) и удерживая ее повернуть пере-

из положения «OFF» в требуемое положение.

5.1.11 Дополнительная погрешность при изменении температуры окружа-

ющей среды на 1 °С составляет 0,2 от предела допускаемой по- грешности (при выходе из диапазона 23 ± 5 °С).

5.1.12 Клещи BENNING CM 4 поставляются в комплекте с двумя 1.5 В ба-

тареями типа АА (IEC LR06).

5.1.13 При разряде батареи ниже допустимого уровня на дисплее прибо-

ра появляется символ батареи.

5.1.14 Срок службы батареи составляет примерно 600 ч (щелочная бата-

5.1.15 Габаритные размеры: (ДхШхВ) = 220 х 83 х 45 мм

5.1.16 Измерительные провода пригодны для измерения токов и напря-

жений в рабочем диапазоне прибора.

5.1.17 Максимальное раскрытие губок: 37 мм

5.1.18 Максимальный диаметр кабеля: 34 мм

6. Условия окружающей среды

- Прибор BENNING CM 4 предназначен для проведения измерений в су- хих условиях. - Максимальная высота над уровнем моря для проведения измерений: 2000 м09/ 2013 BENNING CM 4

- Категория защиты от перенапряжения согласно IEC 60664-1/ IEC 61010-1 → 600 В категория III - Класс защиты: IP 30 IP 30 означает: защита от подхода к опасным частям и защита от посто- ронних твердых предметов диаметром более 2,5 мм, (3 - первое число). Отсутствие защиты от воды (0 - второе число). - Рабочая температура: 0…30 °С: Относительная влажность: ≤ 80% Рабочая температура: 31…40 °С: Относительная влажность: ≤ 75% Рабочая температура: 41…50 °С: Относительная влажность: ≤ 45% - Температура хранения: клещи BENNING CM 4 допускается хранить при температуре от -20 °С до +60 °С (относительная влажность от 0 до 80%). При хранении из прибора необходимо удалить батареи.

7. Технические характеристики

Примечание: Точность измерения определяется суммой - соответствующей доли измеренного значения - числом единиц младшего разряда Точность измерений гарантируется в диапазоне температур от 18 °С до 28 °С и относительной влажности менее 80%.

7.1 Измерение постоянного напряжения

Входное сопротивление: 1 МОм. Предел Разрешение Погрешность Защита входа 400 B 0,1 B ± (0,007*X + 2*k) 600 В

k=единица младшего разряда

7.2 Измерение переменного напряжения

Входное сопротивление: 1 МОм (10 пФ). Предел Разрешение Погрешность

в диапазоне 50 Гц-500 Гц Защита входа 400 B 0,1 B ± (0,01*X + 5*k) 600 В

Измеренное значение является эффективным значением (среднеква- дратическое значение). Точность измерений определена для синусои- дальной кривой.

7.3 Измерение переменного тока

Предел Разрешение Погрешность

в диапазоне 50 Гц – 60 Гц Защита входа 60 A 0,1 A ± (0,019*X + 7*к) 600 А

в диапазоне 61 Гц – 400 Гц 400 A 0,1 A ± (0,025*X +7*к) 600 А

Измеренное значение является эффективным значением (Истинное среднеквадратическое значение, связь по переменному току). Точ- ность измерений определена для синусоидальной кривой. Указана точность измерений, получаемая при размещении провода с током посередине зева клещей (см. рис. 4 Измерение величины пере- менного тока). При смещении провода из центрального положения не- обходимо учитывать дополнительную погрешность в 1%.

7.4 Измерение сопротивления/ прозвонка цепи

Предел Разрешение Погрешность Защита входа 400 Ω 0,1 Ω ± (1 % des Messwertes + 3 Digit) 3 V Встроенный в прибор зуммер выдает звуковой сигнал, если сопротивление измеряемой цепи менее 30 Ом.

7.5 Измерение частоты

Предел Auflösung Погрешность 400 Гц 1 Гц ± (0,001*X + 2*k)09/ 2013 BENNING CM 4

Минимальная частота на входе: 20 Гц Минимальная чувствительность на входе: 3 А

7.6 Запоминание пиковых значений

Режимы измерений: напряжение переменного тока (V AC), переменный ток (A AC) В режиме запоминания пиковых значений (функция PEAK-HOLD) необхо- димо учитывать дополнительную погрешность составляющую ± (0,03*X + 10*k) Точность значений превышающих 600 В или 600 А ненормирована.

8. Проведение измерений прибором BENNING CM 4

8.1 Подготовка к проведению измерений

Используйте и храните прибор согласно указаний данного руководства. Избегайте продолжительного хранения прибора. - Проверьте номинальное напряжение и ток измерительных проводов. Номинальное напряжение и ток измерительных проводов поставля- емых вместе с прибором BENNING CM 4 соответствуют параметрам

- Проверьте изоляцию измерительных проводов. В случае повреждения изоляции проводов их дальнейшее использование запрещено. - Проверьте целостность измерительных проводов. В случае нарушения целостности цепи измерительных проводов их дальнейшее использо- вание запрещено. - Перед установкой переключателя рода работ

в новое положение не- обходимо отсоединить измерительные провода от измеряемой цепи. - Источники сильных электромагнитных помех в непосредственной бли- зости от прибора BENNING CM 4 могут вызвать нестабильность пока- заний и ошибки измерений.

8.2 Измерение напряжения

Не превышайте допустимое напряжение! Опасность поражения электрическим током! Наибольшее напряжение которое можно подвести к разъёмам - COM

составляет 600 В. - Вращением переключателя

установите режим измерения напряже- ния переменного тока (V AC) или напряжения постоянного тока (V DC). - Подключите черный измерительный провод к измерительному гнезду COM

- Подключите красный измерительный провод к измерительному гнезду V, Ω

- Подключите измерительные провода параллельно источнику напряже- ния/нагрузке. Считайте полученное значение с дисплея

см. рис. 2 Измерение напряжения постоянного тока см. рис. 3 Измерение напряжения переменного тока

8.3 Измерение переменного тока

8.3.1 Подготовка к проведению измерений

Используйте и храните прибор согласно указаний данного руководства. Из- бегайте продолжительного хранения прибора. - Источники сильных электромагнитных помех в непосредственной бли- зости от прибора BENNING CM 4 могут вызвать нестабильность пока- заний и ошибки измерений.

Не прикладывать напряжение к гнездам прибора! Отсоединить измерительные провода!

8.3.2 Измерение переменного тока

- Вращением переключателя

установите режим измерения силы пе- ременного тока (А AC). - Нажав на клавишу раскрытия губок

обхватите клещами провод, в котором необходимо произвести измерение тока. - Считайте результат измерения с экрана дисплея

См. рис. 4 Измерение величины переменного тока.

8.4 Измерение сопротивления/ прозвон цепи.

- Вращением переключателя

установите режим измерения сопротив- ления/ прозвона цепи ( ). - Подключите черный измерительный провод к измерительному гнезду COM J09/ 2013 BENNING CM 4

- Подключите красный измерительный провод к измерительному гнезду V, Ω

- Подключите измерительные провода параллельно сопротивлению. - Считайте результат измерения с экрана дисплея

- При величине измеряемого сопротивления менее 30 Ом раздастся зву- ковой сигнал. См. рис. 5 Измерение сопротивления.

8.5 Измерение частоты

Не прикладывать напряжение к измерительным гнездам

Отсоединить измерительные провода! - Переведите переключатель

в положение (Hz). - Нажав на клавишу раскрытия губок

обхватите кабель губками и по- местите его в середине зева. - Считайте полученное значение с дисплея

См. рис. 6: Измерение частоты.

Опасность поражения электрическим током! Перед разборкой прибора убедитесь, что он не находится под напряжением! Работа с разобранным прибором находящимся под напряжением может проводится только квалифицированным электротехническим персоналом с соблюдением необходимых мер предосторожности. Для обеспечения отсутствия напряжения на приборе произведите следу- ющие действия: - отсоедините измерительные провода от измеряемой цепи - извлеките измерительные провода из измерительных гнезд прибора - переведите переключатель

в положение «OFF» [выключено].

9.1 Хранение прибора

Безопасная эксплуатация прибора не гарантируется в случае: - наличия видимых повреждений корпуса прибора - некорректных результатов измерений - видимых последствий продолжительного хранения в неблагоприятных

- видимых последствий неблагоприятной транспортировки В вышеназванных ситуациях, необходимо незамедлительно выключить прибор, отсоединить его от измерительной цепи и поместить на хранение в недоступном месте.

9.2 Уход за прибором

Для чистки корпуса прибора используйте мягкую сухую ткань или специ- альные чистящие салфетки. Не использовать растворители или абразив- ные вещества! В батарейном отсеке и на батарейных контактах не должно быть следов вытекшего электролита (при наличии отложений, удалите их сухой тканью).

Опасность поражения электрическим током! Перед разборкой прибора убедитесь, что он не находится под напряжением! Прибор работает от двух 1,5 вольтовых батарей типа АА. В случае появле- ния на дисплее

следует заменить батареи. Порядок замены батарей: - Измерительные провода отсоединить от измеряемой схемы. - Измерительные провода отсоединить от клещей. - Перевести переключатель

в положение «OFF» [выключено]. - Положить прибор лицевой панелью вниз и вывернуть винт на задней

- Приподнять и отсоединить крышку батарейного отсека от корпуса. - Извлечь батареи из отсека и заменить их. - Присоединить крышку батарейного отсека к панели так, чтобы провода батарейного отсека не попали в стык. - Завернуть винт на задней панели. См. рис. 7 Замена батареи09/ 2013 BENNING CM 4

Для обеспечения заявленной точности результатов измерений, прибор не- обходимо периодически калибровать. Рекомендованный производителем интервал между калибровами составляет 1 год. Benning Elektrotechnik & Elektronik GmbH & Co. KG Service Center Robert-Bosch-Str. 20 D - 46397 Bocholt

10. Технические характеристики принадлежностей

- Стандарт: EN 61010-031, - Номинальное напряжение относительно земли (), категория защиты от перенапряжений: С насадным колпаком: 1000 В САТ III, 600 В САТ IV, Без насадного колпака: 1000 B САТ II, - Номинальный ток: 10 А - Класс защиты II (

), двойная изоляция - Длина: 1,4 м, сечение AWG 18 - Условия окружающей среды: - Максимальная рабочая высота над уровнем моря: 2000 м

Рабочий диапазон температур: 0 °C…+ 50 °C, влажность: 50 %… 80 % - Разрешается использовать только исправные измерительные провода. Поврежденный провод/штекер не обеспечивает должную защиту. - Не прикасаться к метеллическим наконечникам проводов. Держать провода за рукоятки. - Используйте провода с угловым штекером

11. Защита окружающей среды

В конце срока эксплуатации прибор необходимо сдать в утилизационный пункт.09/ 2013 BENNING CM 4
