Тип продуктаДвухполюсный контроллер напряжения (тестер напряжения)
БрендBENNING
МодельDuspol Expert
Номинальное напряжениеот 12 В до 1000 В AC/DC
Номинальная частотаот 0 до 500 Гц
Внутреннее сопротивление (измерительная цепь)205 кОм
Внутреннее сопротивление (цепь нагрузки)5 кОм
ИндикацияСветодиоды 12/24/50/120/230/400/690/1000 В, полярность (+/-), фаза (красный), порядок фаз (левый/правый), непрерывность (желтый)
Основные функцииИзмерение напряжения AC/DC, проверка целостности, проверка порядка фаз, контроль фазы (однополюсный), обнаружение обрыва кабеля, подсветка точки измерения, вибрационный двигатель (внутренняя нагрузка)
Категория перенапряженияCAT IV 600 В / CAT III 1000 В
Степень защитыIP65 (пыле- и водонепроницаемый)
Питание2 батарейки LR03/AAA (1,5 В)
Срок службы батарейНе указано; заменять, если самоконтроль не удается
ВесПримерно 250 г
Длина кабелейПримерно 1000 мм
Рабочая температураот -15 °C до +55 °C
Относительная влажностьот 20 % до 96 %
Максимальный цикл использования30 с измерения, 240 с отдыха (встроенная тепловая защита)
Уход и очисткаПротирать сухой тканью; извлекать батарейки при длительном хранении
Указания по безопасностиКасаться только изолированных рукояток; проверять работу до и после каждого использования; использовать только в номинальных диапазонах; не открывать прибор

Часто задаваемые вопросы - Duspol Expert BENNING

Как проверить отсутствие напряжения с помощью Duspol Expert?
Для проверки отсутствия напряжения подключите измерительные щупы к проверяемым проводникам. Отсутствие напряжения гарантируется только в том случае, если все три тестовые цепи (светодиодный индикатор, индикация фазы и вибрационный двигатель) сигнализируют об отсутствии напряжения. Нажмите обе кнопки для активации вибрационного двигателя (внутренняя нагрузка), чтобы устранить паразитные напряжения.
Что делать, если самоконтроль не активируется?
Самоконтроль активируется замыканием измерительных щупов и удержанием кнопки на рукоятке L2 нажатой в течение примерно 3 секунд. Если самоконтроль не активируется, это указывает на разряд батареек: замените обе батарейки LR03/AAA.
Как проверить целостность с помощью этого прибора?
Отключите установку от напряжения и разрядите конденсаторы. Подключите измерительные щупы к компонентам. Если сопротивление меньше примерно 100 кОм, раздается звуковой сигнал и загорается желтый светодиод Ω. При обнаружении напряжения прибор автоматически переключается в режим измерения напряжения.
Как использовать функцию обнаружения фазы?
Для обнаружения внешнего проводника (фазы) крепко держите изолированные рукоятки (емкостная связь) и прикоснитесь щупом L2/+ к проводнику. Если загорается красный светодиод ⚡, проводник находится под переменным напряжением (≥ 230 В, 50/60 Гц). Внимание: этот тест не заменяет двухполюсную проверку отсутствия напряжения.
Как выполнить проверку порядка фаз?
Держите обе рукоятки и подключите измерительные щупы к двум внешним проводникам (фазам). Если загорается зеленый светодиод ▶, порядок по часовой стрелке (L1 до L2); если загорается зеленый светодиод ◀, порядок против часовой стрелки. Выполните контрольный тест, поменяв щупы местами: порядок должен измениться.
Что делать при перенапряжении (все светодиоды мигают)?
Если все светодиоды индикации уровня мигают, это означает, что приложенное напряжение превышает допустимое номинальное напряжение (1000 В AC/DC). Перегрузка индицируется при напряжении около 1100 В. Немедленно отключите прибор и не используйте его вне спецификаций.
Как использовать детектор обрыва кабеля?
Обхватите рукой рукоятку L2 и проведите детектором (датчик на стороне рукоятки) вдоль кабеля под напряжением (230 В / 50 Гц). Пока кабель цел, желтый светодиод Ω мигает. Когда он гаснет, вы нашли место обрыва.
Как заменить батарейки в Duspol Expert?
Отсек для батареек находится на задней стороне рукоятки L2. Открутите винт, снимите крышку, замените разряженные батарейки двумя LR03/AAA, соблюдая указанную полярность. Закройте крышку и закрутите винт.
Каково значение символов на приборе?
Символы включают: внимание к важным документам, работа под напряжением, кнопка, AC (переменный), DC (постоянный), DC/AC, земля, индикация порядка фаз (50/60 Гц). Обратитесь к руководству для получения полного списка.
Что означает степень защиты IP65?
IP65 означает, что прибор полностью защищен от пыли (6) и от водяных струй (5). Таким образом, его можно использовать под дождем, но нельзя погружать в воду.

Вопросы пользователей о Duspol Expert BENNING

0 вопрос об этом устройстве. Ответьте на те, что знаете, или задайте свой.

Задать новый вопрос об этом устройстве

Электронная почта остается конфиденциальной: она используется только для уведомления вас, если кто-то ответит на ваш вопрос.

Пока вопросов нет. Будьте первым, кто задаст.

Скачайте инструкцию для вашего измерительное оборудование в формате PDF бесплатно! Найдите своё руководство Duspol Expert - BENNING и возьмите своё электронное устройство обратно в руки. На этой странице опубликованы все документы, необходимые для использования вашего устройства. Duspol Expert бренда BENNING.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Duspol Expert BENNING

Инструкция по эксплуатации

индикатора напряжения

Bruksanvisning

Upute za rukovanje

Kullanma Talimati

BENNING Duspol Expert - 1

text_image L1 L2 ■ 1000 ■ 690 ▲ ■ 400 ← LR ■ 230 ● Ω ■ 120 ■ 50 ■ 24 ■ 12 V ■ BENNING DUSPOL® S&P500

Инструкция по эксплуатации

индикатора напряжения

Bruksanvisning

Upute za rukovanje

Kullanma Talimati

1. Указания за безопасност:

2. Описание на уреда

3 Ръкохватка на индикатора L2

9 LED-степенен индикатор

11. Подмяна на батерии (картина К)

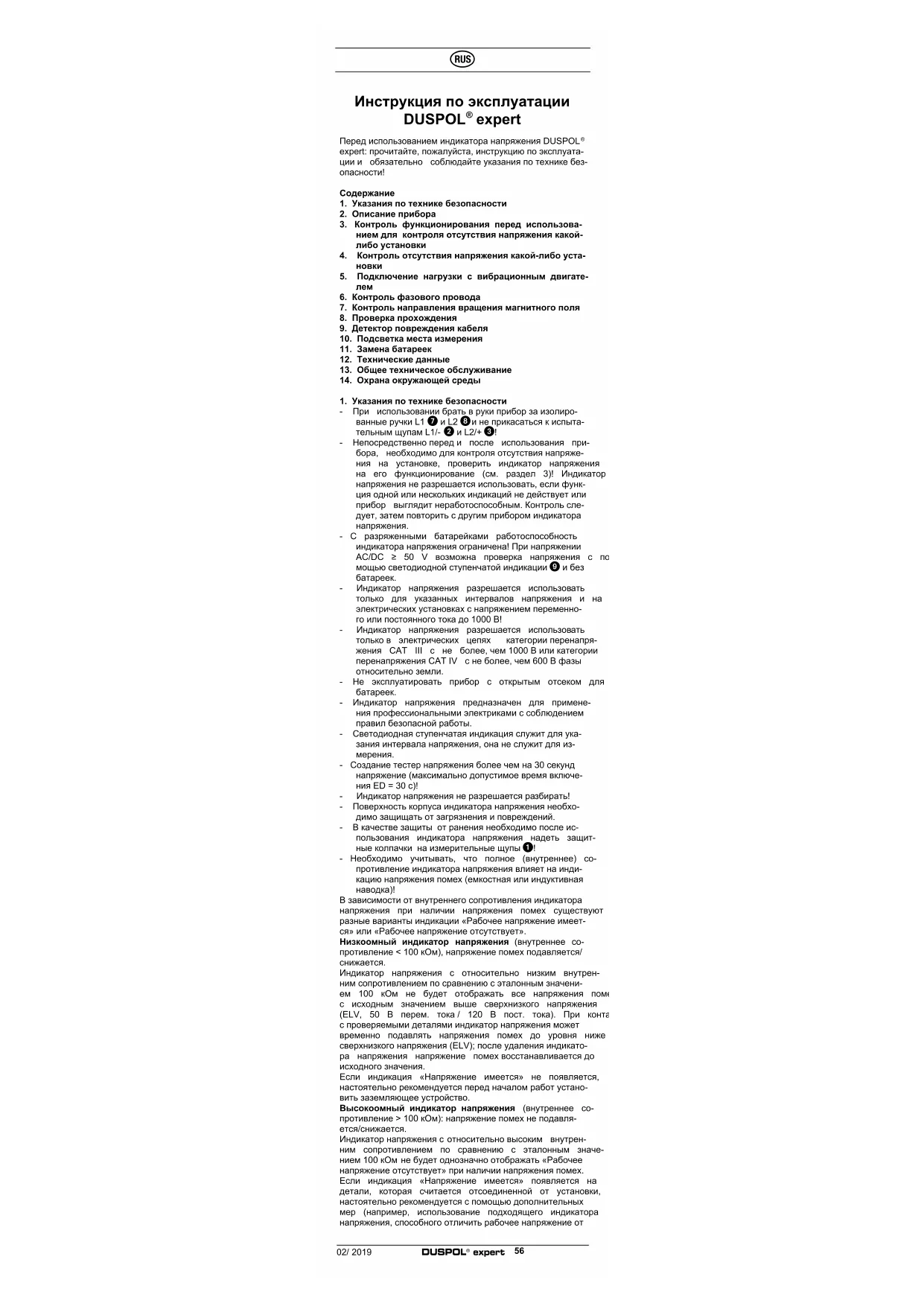

Инструкция по эксплуатации DUSPOL® expert

Перед использованием индикатора напряжения DUSPOL ^2 expert: прочитайте, пожалуйста, инструкцию по эксплуатации и обязательно соблюдайте указания по технике безопасности!

Содержание

  1. Указания по технике безопасности

  2. Описание прибора

  3. Контроль функционирования перед использованием для контроля отсутствия напряжения какой-либо установки

  4. Контроль отсутствия напряжения какой-либо установки

  5. Подключение нагрузки с вибрационным двигателем

  6. Контроль фазового провода

  7. Контроль направления вращения магнитного поля

  8. Проверка прохождения

  9. Детектор повреждения кабеля

  10. Подсветка места измерения

  11. Замена батареек

  12. Технические данные

  13. Общее техническое обслуживание

  14. Охрана окружающей среды

  15. Указания по технике безопасности

- При использовании брать в руки прибор за изолированные ручки L1 ⑦ и L2 ⑧ и не прикасаться к испытательным щупам L1/- ② и L2/+ ③!

- Непосредственно перед и после использования прибора, необходимо для контроля отсутствия напряжения на установке, проверить индикатор напряжения на его функционирование (см. раздел 3)! Индикатор напряжения не разрешается использовать, если функция одной или нескольких индикаций не действует или прибор выглядит неработоспособным. Контроль следует, затем повторить с другим прибором индикатора напряжения.

- С разряженными батарейками работоспособность индикатора напряжения ограничена! При напряжении AC/DC ≥ 50 V возможна проверка напряжения с помощью светодиодной ступенчатой индикации ⑨ и без батареек.

- Индикатор напряжения разрешается использовать только для указанных интервалов напряжения и на электрических установках с напряжением переменного или постоянного тока до 1000 В!

- Индикатор напряжения разрешается использовать только в электрических целях категории перенапряжения CAT III с не более, чем 1000 В или категории перенапряжения CAT IV с не более, чем 600 В фазы относительно земли.

- Не эксплуатировать прибор с открытым отсеком для батаровк.

- Индикатор напряжения предназначен для применения профессиональными электриками с соблюдением правил безопасной работы.

- Светодиодная ступенчатая индикация служит для указания интервала напряжения, она не служит для измерения.

- Создание тестер напряжения более чем на 30 секунд напряжение (максимально допустимое время включения ED = 30 с)!

- Индикатор напряжения не разрешается разбирать!

- Поверхность корпуса индикатора напряжения необходимо защищать от загрязнения и повреждений.

- В качестве защиты от ранения необходимо после использования индикатора напряжения надеть защитные колпачки на измерительные щупы ①!

- Необходимо учитывать, что полное (внутреннее) сопротивление индикатора напряжения влияет на индикацию напряжения помех (емкостная или индуктивная наводка)!

В зависимости от внутреннего сопротивления индикатора напряжения при наличии напряжения помех существуют разные варианты индикации «Рабочее напряжение имеется» или «Рабочее напряжение отсутствует».

Низкоомный индикатор напряжения (внутреннее сопротивление < 100 кОм), напряжение помех подавляется/снижается.

Индикатор напряжения с относительно низким внутренним сопротивлением по сравнению с эталонным значением 100 кОм не будет отображать все напряжения пом с исходным значением выше сверхнизкого напряжения

(ELV, 50 В перем. тока / 120 В пост. тока). При контак с проверяемыми деталями индикатор напряжения может временно подавлять напряжения помех до уровня ниже сверхнизкого напряжения (ELV): после удаления индикатора напряжения напряжение помех восстанавливается до исходного значения.

Если индикация «Напряжение имеется» не появляется, настоятельно рекомендуется перед началом работ установить заземляющее устройство.

Высокоомный индикатор напряжения (внутреннее сопротивление > 100 кОм); напряжение помех не подавляется/снижается.

Индикатор напряжения с относительно высоким внутренним сопротивлением по сравнению с эталонным значе- нием 100 кОм не будет однозначно отображать «Рабочее напряжение отсутствует» при наличии напряжения помох.

Если индикация «Напряжение имеется» появляется на детали, которая считается отсоединенной от установки, настоятельно рекомендуется с помощью дополнительных мер (например, использование подходящего индикатора напряжения, способного отличить рабочее напряжение от

напряжения помех, визуальная проверка места соединения в электросети и пр.) подтвердить состояние «Напряжение отсутствует» на проверяемой детали и удостоверить, что отображаемое индикатором напряжение является напряжением помех.

Индикаторы напряжения, способные посредством подключения нагрузки отличить рабочее напряжение от напряжения помех:

Индикатор напряжения с указанием двух значений внутреннего сопротивления прошел проектные/ конструктивные испытания для работы с напряжениями помех и (продельном техническом диапазоне) способен отличать рабочее напряжение от напряжения помех и обеспечивать прямое или опосредованное отображение имеющегося вида напряжения.

Электрические символы на приборе:

СимволЗначение
Важная документация!Этот символ указывает, что в руководстописано в руководстве, чтобы избежать любого риска
Прибор или оборудование для работы и напряжением
Клавиша
AC переменное напряжение
DC постоянное напряжение
DC/AC постоянное и переменное напряжению
Земля (напряжение относительно земли)
Индикация вращения магнитного поля; и дикация вращения магнитного поля может указываться только на заземленной сети причастоте 50 или 60 Гц
Этот символ указывает на правильнуюлярность положение батареек

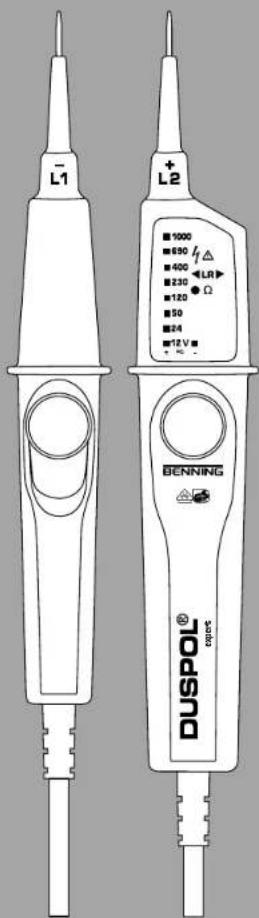

2. Описание прибора

1 Защитный колпачок щупов
② Испытательный щуп L1/-
③ Испытательный щуп L2/+
4 Светодиодное освещение места измерения
5 Сенсор детектора повреждения кабеля
б Клавиша
7 Ручка L1
8 Ручка с дисплеем L2
9 Светодиоды индикации уровня
⑩ Светодиоды +/ - индикации полярности
11 Красный светодиод ♦ для проверки внешнего провода (Индикация фаз)
⑫ Зеленые светодиоды ◀LR▶ индикации вращения мапнитного поля (влево/вправо)
⑬ Желтый светодиод Ω для проверки прохождения (светящийся) / детектор повреждения кабеля (мигающий)

3. Контроль функционирования перед использованием для контроля отсутствия напряжения какой-либо установки (Рис. А)

  • Непосредственно перед использованием и после использования индикатора напряжения проверить работоспособность!
  • Активирование устройства самоконтроля (самотестирование):

- Замкнуть накоротко измерительные щупы L1/- и L2/+ ③.

- Нажать на клавишу 6 в ручке с дисплеем L2 3 в течении прим. 3 сек., чтобы инициировать само-контроль.

- Зуммер звучит, все светодиоды (кроме - 12 В светодиодов/+ 12 В) ⑨ и подсветка места измерения должны функционировать.

  • Требуется замена батареек, если больше невозможно произвести самоконтроль (самотестирование).
  • Произведите проверку индикатора напряжения на известных источниках напряжения, например в розетке 230 В.
  • Не используйте индикатор напряжения, если индикация напряжения, индикация фаз, либо вибрационный двигатель не функционируют безупречно!

4. Контроль отсутствия напряжения какой-либо установки (Рис. В/С)

При контроле установки проверьте отсутствие напряжения установки контролем индикацией напряжения, индикацией фаз (индикация фаз действует только в заземленных сетях переменного тока) и с вибрационным двигателем (вибрационный двигатель активируется нажимом на обе клавиши). Отсутствие напряжения установки имеется только в том случае, если все три контрольные цепи сигнализируют отсутствие напряжения (индикация напряжения, индикация фаз и вибрационный двигатель).

  • Приложите оба испытательных шупа L1/+ ② и L2/- ③ к подлежащим контролю частям электроустановки.
  • Величина имеющегося напряжения указывается с помощью светодиодов индикации уровня напряжения ⑨.
  • Мигающий свет уровне показывает, что напряжение на светодиодные этапе не были обработаны (кроме 12/24 В светодиодов). Светодиодные фары с шагом 75 - 85 % от значения шкалы.
  • Индикация переменных напряжений (АС) производится одновременным свечением светодиода + 12 В и

светодиода - 12 В.

  • Индикация постоянных напряжений (DC) производится свечением светодиода + 12 В или светодиода - 12 В. С помощью индикации полярностю производится индикация полярности + или - напряжения на шупе L2i+ 5.
  • С целью различия энергоемких и не энергоемких напряжений (например, подключенных емкостных напряжений помех) можно путем нажатия обеих клавишей подключать внутреннюю нагрузку (см. раздел 5.)

Индикация перегрузки

Если напряжение на измерительных шуках L1/- ② и L2/+ ③ выше допустимого номинального напряжения, то мигают все светодиоды индикации шкалы ⑨. Индикация перегрузки происходит при напряжении AC/DC более 1.100 В.

5. Подключение нагрузки с вибрационным двигателем (Рис. В/С)

Обе ручки L7 и L28 оснащены клавишами6. При нажиме обеих клавиш производится переключение на меньшее внутреннее сопротивление. При этом в ручке с дисплеем L2 ⑧ вибрационный двигатель (несбалансированный двигатель) подключается к напряжению. При напряжении более 200 В он приводится во вращательное движение. С увеличением напряжения он вращается быстрее и увеличивается его вибрация. Длительность проверки с меньшим внутренним сопротивлением (контроль нагрузки) зависит от величины измеряемого напряжения. Для предотвращения недопустимого нагрева прибора предусмотрена термическая защита (обратная регулировка). При этой обратной регулировке уменьшается число оборотов вибрационного двигателя, а внутреннее сопротивление повышается.

Подключение нагрузки (обе клавиши нажаты) может использоваться для ...

  • подавления роактивного напряжения (индуктивные или емкостные напряжения)
  • разряда конденсаторов
  • срабатывания RCD-выключателя 10/30 мА. Срабатывание RCD-выключателя производится путем контроля внешнего провода (Индикация фаз) относительно защитного провода (рис. Е)

6. Проверка внешнего провода (Индикация фаз) (рис. D)

  • Обхватите по всей поверхности ручки L1 ⑦ и L2 ⑧.
  • Приложите испытательный щуп L2/+ ③ к проверяемой части электроустановки.
    Обязательно обратите внимание на то, чтобы при однополюсной проверке внешнего провода (Индикация фаз) испытательный шуп L1/- ② не имел контакта и ничего не касался.
    Если на дисплее загорается красный светодиод ①, то к этой части электроустановки подключен внешний провод (фаза) переменного напряжения.

чтобы обеспечить емкостное соединение с землей.

Указание:

Однополюсная проверка вношного провода (Индикация фаз) возможна в заземленной сети напряжением более 230 В, 50/60 Гц (фаза относительно земли). Спецодежда и условия изоляции местоположения могут нарушить функцию.

Внимание!

Отсутствие напряжения может быть определено только двухполюсным контролем.

7. Проверка направления вращения магнитного поля (рис. F/G)

  • Полностью обхватите ручки L1⑦ и L2⑧, чтобы обеспечить емкостное соединение с землей.
  • Приложите измерительные щупы L1/2 L2/+ 3 к двум внешним проводам (фазам) и проверьте, имеется ли напряжение на внешних проводах, например величиной 400 В.
  • На наличие правого поля вращения (фаза L1 перед фазой L2) указывает свечение зепеного светодиода ▶ индикация вращения магнитного поля 12.
  • На наличие левого поля вращения (фаза L2 перед фазой L1) указывает свечение золеного светодиода ◀ индикации вращения магнитного поля ⑫.
  • Проверка вращения магнитного поля всегда требует контрольной проверки путем перестановки испытательных шупов L1/- ② и L2/+ ③, при которой должно изменяться направление вращения.

Указание:

Проверка вращения магнитного поля возможна в трехфазных сетях с напряжением более 400 В - 900 В, 50/60 Гц (фаза относительно фазы). Спецодежда и условия изоляции местоположения могут нарушить функцию.

8. Проверка прохождения (рис. Н)

  • Проверка прохождения тока должна проводиться на не находящимся под напряжением частях электроустановки, при известных условиях необходимо разрядить конденсаторы.
  • Приставьте оба измерительных щупа L1/- ② и L2/+ ③ к подлежащей проверке части установки.
  • При прохождении тока (R < 100 кΩ) раздается звуковой сигнал и загорается желтый светодиод Ω ^13 прохождения тока.
  • Эта проверка может быть использована также для определения направления пропускания и не проводящего направления полупроводниковых компонентов.
  • При наличии напряжения на место изморения индикатор напряжения автоматически переключает на контроль напряжения и указывает его величину.

9. Детектор обрыва кабеля (рис. I)

- Детектор обрыва кабеля локализирует без прикосновения обрыв кабеля на открытых и находящихся под напряжением проводах.

- Полностью обхватите ручку L2 ⑧ и проведите детектор ⑤ по находящейся под напряжением проводке (например, кабельной катушке или гирлянде) от места ввода питания (фаза) по направлению к другому концу провода.

- Пока проводка не повреждена, происходит мигание желтого светодиода 013 для прохождения (прозвона).

- Повреждение кабеля обнаружено, как только желтый светодиод Ω 13 гаснот.

Указание:

Детектор обрыва кабеля может заземленной от 230 В, 50/60 Гц (между фазой и землей) используются. Изоляционные защитную одежду и условий может повлиять на функцию.

10. Подсветка места измерения (Рис. J)

- Подсветка места измерения ④ может подключаться при открытых измерительных щупах путем нажима (1 сек) на клавишу ⑥ ручки с дисплеем L2 ⑧.

- Выключается автоматически через 10 секунд

11. Замена батареек (Рис. К)

- Не измеряйте напряжением прибором с открытым от- секом для батареек!

- Отсек батареек находится на обратной стороне ручки с дисплеем L2 8.

- Отвинтите винт крышки отсека батареек и замените разряженные батарейки двумя новыми батарейками типа Micro (LR03/ AAA). При установке новых батареек обратите внимание на правильную полярность!

- Установите крышку отсека батареек обратно на место в ручке с дисплеем L2 ⑧ и затяните винт.

12. Технические данные

- Правила: DIN EN 61243-3: 2015, IEC 61243-3: 2014

- Интервалы номинального напряжения: 12 В - АС/ДС 1000 В

- Интервал номинальной частоты f: 0 - 500 Гц

- Макс. погрешность индикации: U_n ± 15% , ELV U_n + 0% - 15%

- Полное (внутреннее) сопротивление, измерительная цепь/ цепь нагрузки: 205 кΩ/ 5 кΩ

- Потребление тока, измерительная цепь:, к 6,0 мА (1.000 В)

- Потребление тока, цепь нагрузки: I, < 550 мА (1.000 В) - Индикация полярности: + 12 В светодиод. - 12 В светодиод

- Проверка внешнего провода: ≥ Un 230 В. 50 Гц/ 60 Гц

- Проверка вращения магнитного поля: ≥ Un 400 В, 50 Гц/ 60 Гц

- Проверка прохождения тока: 0 - около 100 кΩ, светодиод + зуммер, испытательный ток не более 10 μA - Детектор обрыва кабеля: ≥ U , 200 В

- Вибрационный двигатель, срабатывание при: ≥ U 230 В

- Категория перснапряжения: CAT IV 600 В, CAT III 1000 В

- Тип защиты: IP 65 (DIN VDE 0470-1 IEC/EN 60529)

6 - первый показатель: защита против доступа к опасным частям и защита против инородных тел, пыленепроницаемый

5 - второй показатель: защищен от брызг воды. Может применяться при осадках.

- максимум допустимая нагрузка: 30 с (макс. 30 секунд), 240 с выкл

- Батарейки: две микробатарейки, LR03/AAA (1,5 В)

- Масса: около 250 г

- Длина соединительного кабеля: около 1000 мм

- Интервал температуры эксплуатации и хранения: - 15 °C - + 55 °C (категория климата N)

- Относительная влажность: 20 % - 96 % (категория климата N)

- Время обратного регулирования (термическая защита): напряжение/время: 230 В/30 с, 400 В/9 с, 690 В/5 с, 1000 В/2 с

- Время срабатывания индикации (собственное время): 750 ms

13. Общее техническое обслуживание

Очищайте прибор снаружи чистой и сухой тряпкой.

Если в области батареек или в корпусе отсека батареек имеются загрязнения или отложения, очистите их сухой тряпкой.

При длительном хранении прибора вытащите батарейки из прибора!

14. Защита окружающей среды

BENNING Duspol Expert - Защита окружающей среды - 1

По окончанию срока службы сдайте прибор в имеющиеся пункты утилизации.

Bruksanvisning DUSPOL® expert

Помощник по руководству
Работает на Anthropic
Ожидание вашего сообщения
Информация о продукте

Марка : BENNING

Модель : Duspol Expert

Категория : измерительное оборудование
