Produkttyp	Bipolarer Spannungsprüfer (Spannungstester)
Marke	BENNING
Modell	Duspol Expert
Nennspannung	12 V bis 1000 V AC/DC
Nennfrequenz	0 bis 500 Hz
Innenwiderstand (Messkreis)	205 kΩ
Innenwiderstand (Lastkreis)	5 kΩ
Anzeige	LED 12/24/50/120/230/400/690/1000 V, Polarität (+/-), Phase (rot), Phasenfolge (links/rechts), Durchgang (gelb)
Hauptfunktionen	AC/DC-Spannungsmessung, Durchgangsprüfung, Phasenfolgeprüfung, Phasenkontrolle (einpolig), Kabelbrucherkennung, Messstellenbeleuchtung, Vibrationsmotor (Innenlast)
Überspannungskategorie	CAT IV 600 V / CAT III 1000 V
Schutzart	IP65 (staub- und strahlwassergeschützt)
Stromversorgung	2 Batterien LR03/AAA (1,5 V)
Betriebsdauer	Nicht angegeben; ersetzen, wenn der Selbsttest fehlschlägt
Gewicht	Ca. 250 g
Kabellänge	Ca. 1000 mm
Betriebstemperatur	-15 °C bis +55 °C
Relative Luftfeuchtigkeit	20 % bis 96 %
Max. Einschaltdauer	30 s Messen, 240 s Pause (integrierter Thermoschutz)
Wartung und Reinigung	Mit trockenem Tuch reinigen; bei längerer Lagerung Batterien entnehmen
Sicherheitshinweise	Nur die isolierten Griffe berühren; Funktion vor/nach jeder Verwendung prüfen; nur innerhalb der Nennbereiche verwenden; Gerät nicht öffnen

Häufig gestellte Fragen - Duspol Expert BENNING

Wie überprüft man die Spannungsfreiheit mit dem Duspol Expert?

Zur Überprüfung der Spannungsfreiheit die Prüfspitzen mit den zu prüfenden Leitern verbinden. Die Spannungsfreiheit ist nur gewährleistet, wenn alle drei Testkreise (LED-Anzeige, Phasenanzeige und Vibrationsmotor) Spannungsfreiheit signalisieren. Drücken Sie beide Taster, um den Vibrationsmotor (Innenlast) zu aktivieren und parasitäre Spannungen zu unterdrücken.

Was tun, wenn der Selbsttest nicht aktiviert werden kann?

Der Selbsttest wird durch Kurzschließen der Prüfspitzen und gedrückt halten des Tasters am Griff L2 für ca. 3 Sekunden aktiviert. Kann der Selbsttest nicht aktiviert werden, sind die Batterien verbraucht: Ersetzen Sie beide Batterien LR03/AAA.

Wie testet man die Durchgängigkeit mit diesem Gerät?

Schalten Sie die Anlage spannungsfrei und entladen Sie Kondensatoren. Verbinden Sie die Prüfspitzen mit den Bauteilen. Liegt der Widerstand unter ca. 100 kΩ, ertönt ein Signal und die gelbe Ω-LED leuchtet. Das Gerät schaltet automatisch in den Spannungsmodus, wenn eine Spannung erkannt wird.

Wie verwende ich die Phasenerkennungsfunktion?

Um einen Außenleiter (Phase) zu erkennen, halten Sie die isolierten Griffe fest (kapazitive Kopplung) und verbinden Sie die Prüfspitze L2/+ mit dem Leiter. Leuchtet die rote LED ⚡, liegt Wechselspannung an (≥ 230 V, 50/60 Hz). Achtung: Dieser Test ersetzt keine zweipolige Spannungsfreiheitsprüfung.

Wie führt man einen Phasenfolgetest durch?

Halten Sie beide Griffe und verbinden Sie die Prüfspitzen mit zwei Außenleitern (Phasen). Leuchtet die grüne LED ▶, ist die Reihenfolge rechtsdrehend (L1 vor L2); leuchtet die grüne LED ◀, ist die Reihenfolge linksdrehend. Führen Sie einen Gegenversuch durch, indem Sie die Spitzen vertauschen: Die Reihenfolge muss sich ändern.

Was tun bei Überspannung (alle LEDs blinken)?

Wenn alle LEDs der Stufenanzeige blinken, bedeutet dies, dass die angelegte Spannung die zulässige Nennspannung (1000 V AC/DC) übersteigt. Eine Überlast wird ab ca. 1100 V angezeigt. Trennen Sie das Gerät sofort und verwenden Sie es nicht außerhalb seiner Spezifikationen.

Wie verwende ich den Kabelbruchdetektor?

Legen Sie die Hand um den Griff L2 und schieben Sie den Detektor (Sensor an der Griffseite) entlang eines spannungsführenden Kabels (230 V / 50 Hz). Solange das Kabel durchgängig ist, blinkt die gelbe Ω-LED. Wenn sie erlischt, haben Sie die Unterbrechung lokalisiert.

Wie wechselt man die Batterien des Duspol Expert?

Das Batteriefach befindet sich auf der Rückseite des Griffs L2. Schraube lösen, Deckel abnehmen, verbrauchte Batterien durch zwei LR03/AAA ersetzen und dabei die angegebene Polarität beachten. Deckel schließen und festschrauben.

Was bedeuten die Symbole auf dem Gerät?

Die Symbole umfassen: Achtung wichtige Dokumente, Arbeiten unter Spannung, Taster, AC (Wechselstrom), DC (Gleichstrom), DC/AC, Erde, Phasenfolgeanzeige (50/60 Hz). Vollständige Liste siehe Handbuch.

Was bedeutet die Schutzart IP65?

IP65 bedeutet, dass das Gerät vollständig gegen Staub (6) und gegen Strahlwasser (5) geschützt ist. Es kann daher bei Regen verwendet werden, darf aber nicht untergetaucht werden.

BEDIENUNGSANLEITUNG Duspol Expert BENNING

Benning Elektrotechnik & Elektronik GmbH & Co. KG

Münsterstraße 135 - 137

D - 46397 Bocholt

Phone: [phone] - 93 - 0

Fax: [phone] - 93 - 429

www.benning.de • E-Mail: [e-mail]

DUSPOL® expert

BENNING

Bedienungsanleitung

Operating manual

Mode d'emploi

T.-Nr. 10065729,06 02/2019

A OK? ■ 1000 ■ 690 ■ 400 ■ 230 ■ 120 ■ 50 ■ 24 ■ 12V + ≈ - B V~ □ 1000 □ 690 □ 400 ■ 230 ■ 120 ■ 50 ■ 24 ■ 12V + ≈ - C V=-- ■ 1000 ■ 690 ■ 400 ■ 230 ■ 120 ■ 50 ■ 24 ■ 12V + ≈ - D 230 Vdc 1000 Vdc PE N L L1 L2 L1 L2 PE N L2 L1 L2 L1 L2 PE N L2 L1 L2 PE N L2 L1 L2 PE N L2 L1 L2 PE N L2 L1 L2 PE N L2 L1 L2 PE N L2 L1 L2 PE N L2 L1 L2 PE N L2 L1 L2 PE N L2 L1 L2 PE N_L2

Benning Elektrotechnik & Elektronik GmbH & Co. KG

Münsterstraße 135 - 137

D - 46397 Bocholt

Phone: [phone] - 93 - 0

Fax: [phone] - 93 - 429

www.benning.de • E-Mail: [e-mail]

DUSPOL® expert

BENNING

Bedienungsanleitung

Operating manual

Mode d'emploi

Mehrsprachige Anleitung unter

www.benning.de

Multilingual manuals at

L1 L2 ■ 1000 ■ 850 ▲ ■ 400 ← LR ■ 230 ● Ω ■ 120 ■ 50 ■ 24 ■ 12 V ■ BENNING DUSPOL® SUSPO

T.-Nr. 10065729,06 02/2019

A OK? ■ 1000 ■ 690 ■ 400 ■ 230 ■ 120 ■ 50 ■ 24 ■ 12V + ≈ - B V~ □ 1000 □ 690 □ 400 ■ 230 ■ 120 ■ 50 ■ 24 ■ 12V + ≈ - C V=-- ■ 1000 ■ 690 ■ 400 ■ 230 ■ 120 ■ 50 ■ 24 ■ 12V + ≈ - D 230 Vdc 1000 Vdc PE N L L1 L2 L1 L2 PE N L2 L1 L2 PE N L2 L1 L2 PE N L2 L1 L2 PE N L2 L1 L2 PE N L2 L1 L2 PE N L2 L1 L2 PE N L2 L1 L2 PE N L2 L1 L2 PE N L2 L1 L2 PE N_L2 L1 L2 PE N_L2 L1 L2 PE N_L2 L1 L2 PE N_L2 L1 L2 PE N_L2 L1 L2 PE N_L2 L1 L2 PE N_L2 L1 L2 PE N_L2 L1 L2 PE N_L2 L1 L2 PE N_L1

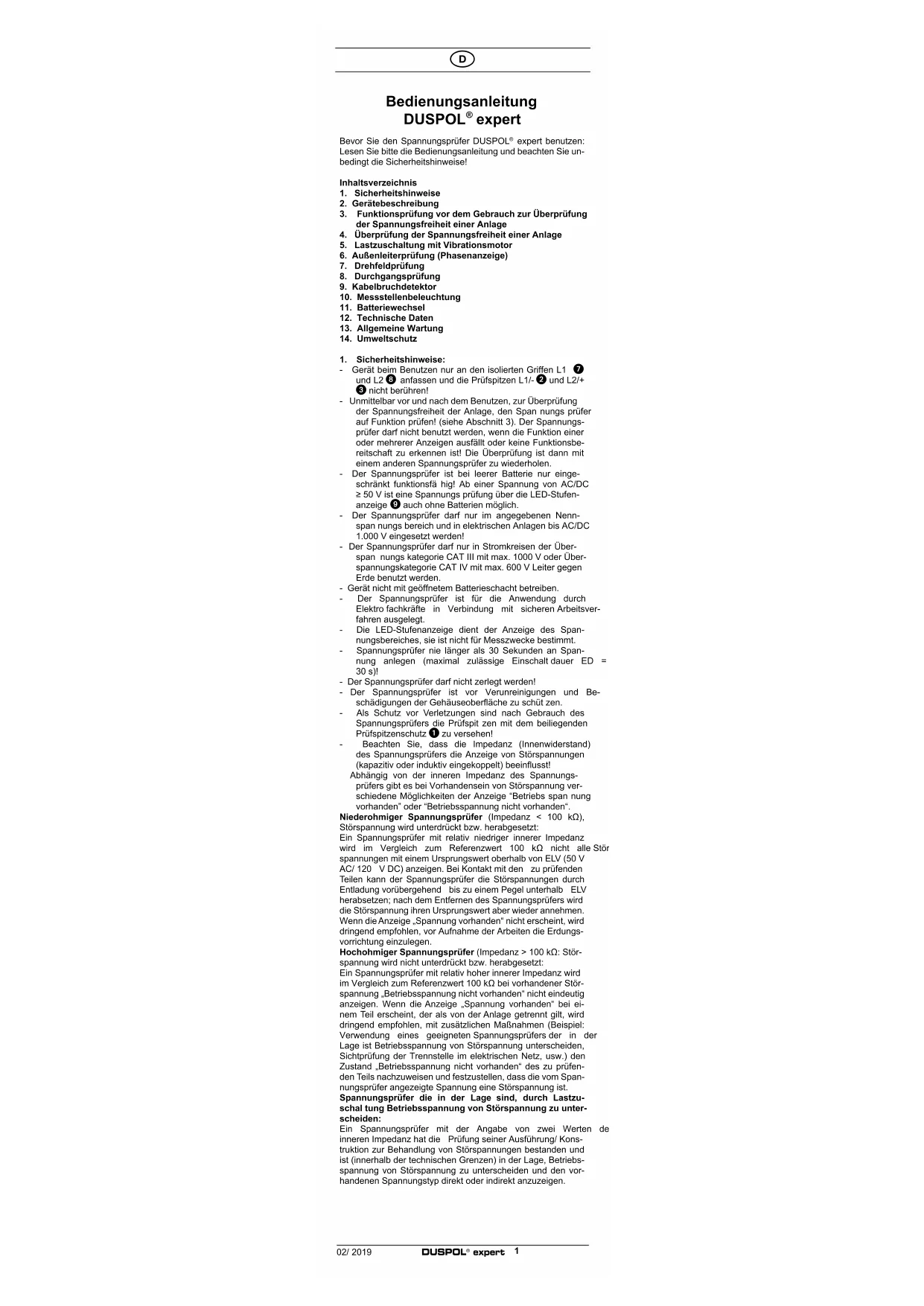

Bevor Sie den Spannungsprüfer DUSPOL ^2 expert benutzen: Lesen Sie bitte die Bedienungsanleitung und beachten Sie unbedingt die Sicherheitshinweise!

Inhaltsverzeichnis

1. Sicherheitshinweise

2. Gerätebeschreibung

3. Funktionsprüfung vor dem Gebrauch zur Überprüfung der Spannungsfreiheit einer Anlage

4. Überprüfung der Spannungsfreiheit einer Anlage

5. Lastzuschaltung mit Vibrationsmotor

6. Außenleiterprüfung (Phasenanzeige)

7. Drehfeldprüfung

8. Durchgangsprüfung

9. Kabelbruchdetektor

10. Messstellenbeleuchtung

11. Batteriewechsel

12. Technische Daten

13. Allgemeine Wartung

14. Umweltschutz

1. Sicherheitshinweise:

- Gerät beim Benutzen nur an den isolierten Griffen L1 ⑦ und L2 ⑧ anfassen und die Prüfspitzen L1/- ② und L2/+ ③ nicht berühren!

- Unmittelbar vor und nach dem Benutzen, zur Überprüfung der Spannungsfreiheit der Anlage, den Span nungs prüfer auf Funktion prüfen! (siehe Abschnitt 3). Der Spannungsprüfer darf nicht benutzt werden, wenn die Funktion einer oder mehrerer Anzeigen ausfällt oder keine Funktionsbereitschaft zu erkennen ist! Die Überprüfung ist dann mit einem andoren Spannungsprüfer zu wiederholen.

- Der Spannungsprüfer ist bei leerer Batterie nur eingeschränkt funktionsfä hig! Ab einer Spannung von AC/DC ≥ 50 V ist eine Spannungs prüfung über die LED-Stufenanzeige ⑨ auch ohne Batterien möglich.

- Der Spannungsprüfer darf nur im angegebenen Nennspan nungs bereich und in elektrischen Anlagen bis AC/DC 1.000 V eingesetzt werden!

- Der Spannungsprüfer darf nur in Stromkreisen der Überspannungs kategorie CAT III mit max. 1000 V oder Überspannungskategorie CAT IV mit max. 600 V Leiter gegen Erde benutzt werden.

- Gerät nicht mit geöffnetem Batterieschacht betreiben.

- Der Spannungsprüfer ist für die Anwendung durch Elektro fachkräfte in Verbindung mit sicheren Arbeitsverfahren ausgelegt.

- Die LED-Stufenanzeige dient der Anzeige des Spannungsbereiches, sie ist nicht für Messzwecke bestimmt.

- Spannungsprüfer nie länger als 30 Sekunden an Spannung anlegen (maximal zulässige Einschalt dauer ED = 30 s)!

- Der Spannungsprüfer darf nicht zerlegt werden!

- Der Spannungsprüfer ist vor Verunreinigungen und Beschädigungen der Gehäuseoberfläche zu schützen.

- Als Schutz vor Verletzungen sind nach Gebrauch des Spannungsprüfers die Prüfspit zen mit dem beiliegenden Prüfspitzenschutz ① zu versehen!

- Beachten Sie, dass die Impedanz (Innenwiderstand) des Spannungsprüfers die Anzeige von Störspannungen (kapazitiv oder induktiv eingekoppelt) beeinflusst!

Abhängig von der inneren Impedanz des Spannungsprüfers gibt es bei Vorhandensein von Störspannung verschiedene Möglichkeiten der Anzeige "Betriebs span nung vorhanden" oder "Betriebsspannung nicht vorhanden".

Niederohmiger Spannungsprüfer (Impedanz < 100 kΩ), Störspannung wird unterdrückt bzw. herabgesetzt:

Ein Spannungsprüfer mit relativ niedriger innerer Impedanz wird im Vergleich zum Referenzwert 100 kΩ nicht alle Stör spannungen mit einem Ursprungswert oberhalb von ELV (50 V AC/ 120 V DC) anzeigen. Bei Kontakt mit den zu prüfenden Teilen kann der Spannungsprüfer die Störspannungen durch Entladung vorübergehend bis zu einem Pegel unterhalb ELV herabsetzen; nach dem Entfernen des Spannungsprüfers wird die Störspannung ihren Ursprungswert aber wieder annehmen. Wenn die Anzeige „Spannung vorhanden“ nicht erscheint, wird dringend empfohlen; vor Aufnahme der Arbeiten die Erdungsvorrichtung einzulogen.

Hochohmiger Spannungsprüfer (Impedanz > 100 kΩ: Störspannung wird nicht unterdrückt bzw. herabgesetzt:

Ein Spannungsprüfer mit relativ hoher innerer Impedanz wird im Vergleich zum Referenzwert 100 kΩ bei vorhandener Störspannung „Betriebsspannung nicht vorhanden“ nicht eindeutig anzeigen. Wenn die Anzeige „Spannung vorhanden“ bei einem Teil erscheint, der als von der Anlage getrennt gilt, wird dringend empfohlen, mit zusätzlichen Maßnahmen (Beispiel: Vorwaltung eines angegebenen Spannungsprüfers dar in das

Verwendung eines geeigneten Spannungsprüfer der in der Lage ist Betriebsspannung von Störspannung unterscheiden, Sichlprüfung der Trennstelle im elektrischen Netz, usw.) den Zustand „Betriebsspannung nicht vorhanden“ des zu prüfenden Teils nachzuweisen und festzustellen, dass die vom Spannungsprüfer angezeigte Spannung eine Störspannung ist.

Spannungsprüfer die in der Lage sind, durch Lastzuschal tung Betriebsspannung von Störspannung zu unterscheiden:

Ein Spannungsprüfer mit der Angabe von zwei Werten de inneren Impedanz hat die Prüfung seiner Ausführung/ Konstruktion zur Behandlung von Störspannungen bestanden und ist (innerhalb der technischen Gronzon) in der Lago, Betriobsspannung von Störspannung zu unterscheiden und den vorhandenen Spannungstyp direkt oder indirekt anzuzeigen.

Elektrische Symbole auf dem Gerät:

Symbol Bedeutung
	Achtung Dokumentation beachten!Das Symbol gibt an. dass die Hinweise in der Bedienungsanleitung zu beachten sind, um Gefahren zu vermeiden
	Gerät oder Ausrüstung zum Arbeiten unter Spannung
	Drucktaster
	AC Wochsolspannung
	DC Gleichspannung
	DC/AC Gleich- und Wechselspannung
	Erde (Spannung gegen Erde)
	Drehfeldrichtungsanzeige; die Drehfeldrichtung kann nur bei 50 bzw. 60 Hz und in einem geerdeten Nelz angezeigt werden
	Dieses Symbol zeigt die Ausrichtung der Batterien zum polrichtigen Einlegen an

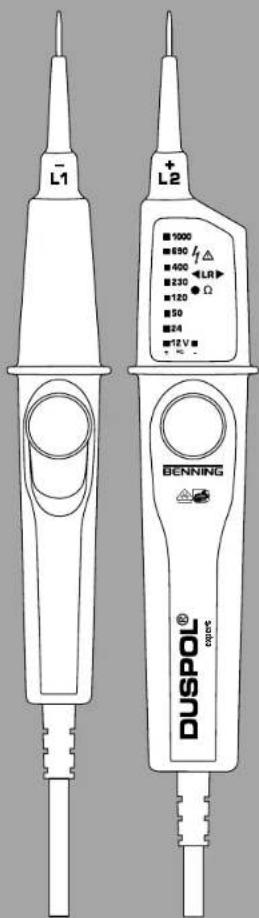

2. Gerätebeschreibung

1 Prüfspitzenschutz

2 Prüfspitze L1/-

3 Prüfspitze L2/+

4 LED-Messstellenbeleuchtung

5 Sensor des Kabelbruchdetektors

6 Drucktaster

7 Griff L1

3 Anzeigegriff L2

9 LED-Stufenanzeige

10 +/- LED's der Polaritätsanzeige

11 rote LED für Außenleiterprüfung (Phasenanzeige)

12 grüne LED's ◀LR▶ der Drehfeldanzeige (links/rechts)

⑬ gelbe LED Ω für Durchgangsprüfung (leuchtend)/Kabel-bruchdetektor (blinkend)

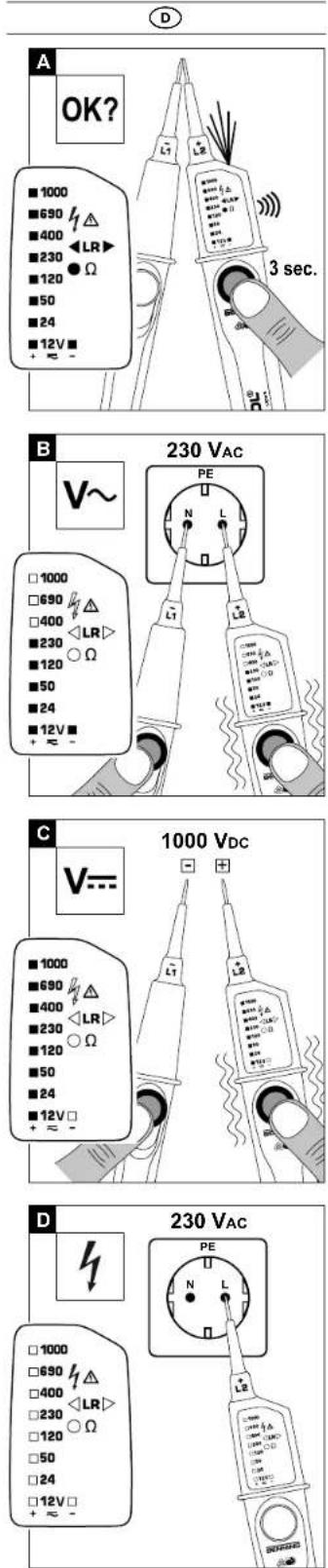

3. Funktionsprüfung vor dem Gebrauch zur Überprüfung der Spannungsfreiheit einer Anlage (Bild A)

- Unmittelbar vor und nach dem Benulzen den Span nungsprüfer auf Funktion prüfen!

- Aktivierung der Eigenprüfeinrichtung (Selbsttest):

- Prüfspitzen L1/- ② und L2/+ ③ kurzschließen.

- Drucktaster ⑧ im Anzeigegriff L2 ③ für ca. 3 Sek. ge-

drückt halten um die Eigenprüfeinrichtung zu starten.

- der Summer ertönt, alle LED's (außer die - 12 V LED oder die + 12 V LED) 9 und Messstellenbeleuchtung müssen Funktion zeigen.

- Der Batteriewechsel ist erforderlich, wenn sich die Eigen-

prüfeinrichtung (Selbsttest) nicht mehr aktivieren lässt.

- Testen Sie den Spannungsprüfer an bekannten Span-

nungs quellen z.B. an einer 230 V-Steckdose.

- Verwenden Sie den Spannungsprüfer nicht, wenn nicht Spannungsanzeige, Phasenanzeige und Vibrationsmotor einwandfrei funktionieren!

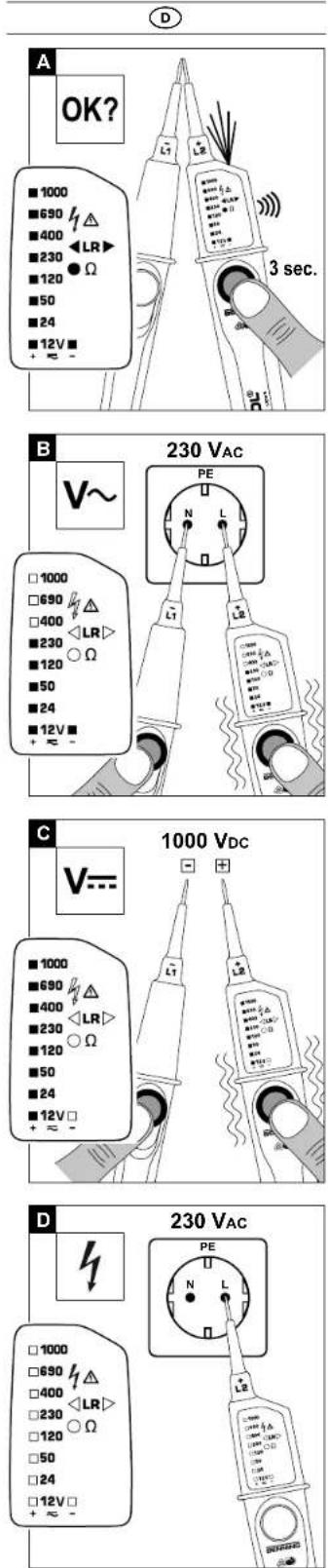

4. Überprüfung der Spannungsfreiheit einer Anlage (Bild B/C)

Bei der Anlagenüberprüfung prüfen Sie die Spannungsfreiheit der Anlage durch die Kontrolle der Spannungsanzeige, der Phasenanzeige (Phasenanzeige funktioniert nur im geordeten Wechselspannungsnetz) und dem Vibrationsmotor (Vibrationsmotor wird durch die Betätigung beider Druckaster aktiviert). Die Spannungsfreiheit der Anlage liegt nur vor, wenn alle drei Prüfkreise Spannungsfreiheit signalisieren (Spannungsanzeige, Phasenanzeige und Vibrationsmotor).

- Legen Sie die beiden Prüfspitzen L1/+ ② und L2/- ③ an die zu prüfenden Anlagenteile.

- Die Höhe der anliegenden Spannung wird über die LED-Stufenanzeige 9 angezeigt.

- Eine blinkende LED-Stufe verdeutlicht, dass der Spannungswert der LED-Stufe nicht erreicht ist (außer 12/24 V LED). Eine LED-Stufe leuchtet ab 75 - 85% des Stufenwertes.

- Wechselspannungen (AC) werden über das gleichzeitige Aufleuchten der + 12 V LED und der - 12 V LED angezeigt.

- Gleichspannungen (DC) werden durch das Aufleuchten der + 12 V LED oder der - 12 V LED angezeigt. Über die Polaritätsanzeige ⑩ wird die an der Prüfspitze L2/+ ③ anliegende Polarität + oder - angezeigt.

- Zwecks Unterscheidung von energiereichen und energiearmen Spannungen (z.B. kapazitiv eingekoppelte Störspannungen) kann durch Betätigung beider Drucktaster eine interne Last im Spannungsprüfer zugeschaltet werden (siehe Abschnitt 5.)

Überlastanzeige

Sollte die Spannung an den Prüfspitzen L1/- ② und L2/+ ③ höher als die zulässige Nennspannung sein, blinken alle LED's der Stufenanzeige ⑨ auf. Die Überlastanzeige erfolgt ab AC/DC 1,100 V.

5. Lastzuschaltung mit Vibrationsmotor (Bild B/C)

Beide Griffe L1 ⑦ und L2 ⑧ sind mit Drucktastern ⑤ versehen. Bei Betätigung beider Drucktaster wird auf einen geringeren Innenwiderstand geschaltet. Hierbei wird im Anzeigegriff L2 ⑧ ein Vibrationsmotor (Motor mit Unwucht) an Spannung gelogt. Ab ca. 200 V wird dieser in Drehbe wogung gesetzt. Mit steigender Spannung erhöht sich auch dessen Drehzahl und Vibration. Die Dauer der Prüfung mit geringerem Innenwiderstand (Lastprüfung) ist abhängig von der Höhe der zu messenden Spannung. Damit das Gerät sich nicht unzulässig

erwärmt, ist ein thermischer Schulz (Rückregelung) vorgesehen. Bei dieser Rückregelung fällt auch die Drehzahl des Vibrationsmotors und der Innenwiderstand steigt an.

Die Lastzuschallung (beide Drucktaster sind gedrückl) kann genutzt werden um ...

• Blindspannungen (induktive und kapazitive Spannungen) zu unterdrücken
• Kondensatoren zu entladen

• 10/30 mA FI-Schutzschalter auszulösen. Die Auslösung des FI-Schutzschalters erfolgt durch Prüfung an Außenleiter (Phasonanzeige) gegen PE (Erde). (Bild E)

• Außenleiterprüfung (Phasenanzeige) (Bild D)

- Umfassen Sie vollflächig die Griffe L1 ⑦ und L2 ⑧ um eine kapazitive Kopplung gegen Erde zu gewährleisten.

- Legen Sie die Prüfspitze L2/+ 3 an das zu prüfende Anlagenteil.

Achten Sie unbedingt darauf, dass bei der einpoligen Außenleiterprüfung (Phasenanzeige) die Prüfspitze L1/- nicht berührt wird und diese kontaktfrei bleibt.

- Wenn die rote LED 7 ⑪ im Anzeigefeld aufleuchtet, liegt an diesem Anlagenteil der Außenleiter (Phase) einer Wechselspannung.

Hinweis:

Die einpolige Außenleiterprüfung (Phasenanzeige) ist im geerdelen Netz ab 230 V, 50/60 Hz (Phase gegen Erde) möglich. Schutzkleidung und isolierende Standortgegebenheiten können die Funktion beeinträchtigen.

Achtung!

Eine Spannungsfreiheit kann nur durch eine zweipolige Prüfung festgestellt werden.

1. Drehfeldprüfung (Bild F/G)

2. Umfassen Sie vollflächig die Griffe L1 ⑦ und L2 ⑧ um eine kapazitive Kopplung gegen Erde zu gewährleisten.

3. Logen Sie die Prüfspitzen L1/- ② und L2/+ ③ an zwei Außenleiter (Phasen) und prüfen Sie ob die Außenleitor-spannung von z.B. 400 V anliegt.
4. Eine Rechtsdrehfolge (Phase L1 vor Phase L2) ist gegeben, wenn die grüne LED ▶ der Drehfeldanzeigte aufleuchtet.
5. Eine Linksdrehfolge (Phase L2 vor Phase L1) ist gegeben, wenn die grüne LED ◀ der Drehfeldanzeige ⑫ aufleuchtet.
6. Die Drehfeldprüfung erfordert stets eine Gegenkontrolle mit verlauschten Prüfspilzen L1/- ② und L2/+ ③ bei der sich die Drehfolge ändern muss.

Hinweis:

Die Drehfeldprüfung ist ab 400 V - 900 V, 50/60Hz (Ph. gegen Phase) im geerdeten Drehstromnetz möglich. Schutzkleidung und isolierende Standortgegebenheiten können die Funktion beeinträchtigen

1. Durchgangsprüfung (Bild H)

2. Die Durchgangsprüfung ist an spannungsfrei geschalteten Anlagenteilen durchzuführen, ggf. sind Kondensatoren zu entladen.

3. Legen Sie die beiden Prüfspitzen L1/- ② und L2/+ ③ an die zu prüfenden Anlagenteile.
4. Bei Durchgang (R < 100 kΩ) ertönt ein Signalton und die gelbe LED Ω 13 für Durchgang leuchtet auf.
5. Die Prüfung kann auch verwendet werden um die Durchlass- und Spemichtung von Halbleiterbauelementen zu bestimmen.

6. Liegt an der Prüfstelle eine Spannung an, schaltet der Spannungsprüfer automatisch auf Spannungsprüfung um und zeigt diese an.

7. Kabelbruchdetektor (Bild I)

8. Der Kabelbruchdetektor lokalisiert berührungslos Kabelbrüche an offenliegenden und unter Spannung stehenden Leitungen.

9. Umfassen Sie vollflächig den Anzeigegriff L2 8 und führen Sie den Detektor 5 über eine spannungsführende Leitung (z.B. Kabeltrommel oder Lichterkette), von der Einspeisestelle (Phase) Richtung dem anderen Leitungsende.
10. Solange die Leitung nicht unterbrochen ist, blinkt die gelbe LED Ω 13 für Durchgang.
11. Die Kabelbruchstelle ist lokalisiert, sobald die golbe LED Ω 13 erlischt.

Hinweis:

Der Kabelbruchdetektor kann im geordeten Netz ab 230 \ 50/60 Hz (Phase gegen Erde) eingesetzt werden. Schutz kleidung und isolierende Standortgegebenheiten können die Funktion beeinträchtigen.

1. Messstellenbeleuchtung (Bild J)

2. Die Messstellenbeleuchtung 4 kann bei geöffneten Prüfspilzen durch Betätigung (1 Sek.) des Drucklasters 8 im Anzeigegriff L2 8 zugeschaltet werden.

3. Die Ausschaltung erfolgt automatisch nach 10 Sek.

4. Batteriewechsel (Bild K)

5. Gerät bei offenem Batteriefach nicht an Spannung legen!

6. Das Batteriefach befindet sich in der Rückseite des Anzeigegriffs L2 8
7. Lösen Sie die Schraube des Batteriefachdeckels und ersetzen Sie die verbrauchten Batterien durch zwei neue Batterien des Typs Micro (LR03/AAA). Achten Sie auf die polrichtige Anordnung der neuen Batterion!

8. Verschrauben Sie den Batteriedeckel wieder mit dem Anzeigegriff 8

9. Technische Daten:

10. Vorschrift: DIN EN 61243-3: 2015, IEC 61243-3:2014

11. Nennspannungsbereich: 12 V bis AC/DC 1.000 V
12. Nennfrequenzbereich f: 0 bis 500 Hz

- Max. Anzeigefehler: U r ± 15 %, ELV U n + 0 %, - 15%

- Impedanz (Innenwiderstand) Messkreis/ Lastkreis: 205 kΩ/ 5 kΩ

- Stromaufnahme Messkreis: I _2 < 6.0 mA (1.000 V)

- Stromaufnahme Lastkreis: I_s < 550 mA (1.000 V)

- Polaritätsanzeige: + 12 V LED, - 12 V LED

- Außenleiterprüfung (Phasenanzeige): ≥ U „ 230 V, 50 Hz/60 Hz

- Drehfeldprüfung: ≥ U, 400 V, 50 Hz/60 Hz

- Durchgangsprüfung: 0 bis ca. 100 kΩ, LED + Summer, Prüfstrom: max. 10 μA

- Kabelbruchdetektor: ≥ U 200 V

- Vibrationsmotor, Anlauf: ≥ U 230 V

- Überspannungskategorie: CAT IV 600 V, ↓CAT 1000 V

- Schutzart: IP 65 (DIN VDE 0470-1 IEC/ EN 60529)

6 - erste Kennziffer: Schutz gegen Zugang zu gefährlichen Teilen und Schutz gegen feste Fremdkörper, staubdicht

5 - zweite Kennziffer: Geschützt gegen Strahlwasser. Auch bei Niederschlägen verwendbar.

- max. zulässige Einschaltdauer:

ED = 30 s (max. 30 Sekunden), 240 s Pause

- Batterie: 2 x Micro, LR03/AAA

- Gewicht: ca. 250 g

- Verbindungsleitungslänge: ca. 1000 mm

- Betriebs- und Lagertemperaturbereich: - 15 °C bis + 55 °C (Klimakategorie N)

- Relative Luftfeuchte: 20 % bis 96 % (Klimakalegorie N)

- Rückregelzeiten:

Spannung/Zeit: 230 V/30 s, 400 V/9 s, 690 V/5 s, 1000 V/2 s.

- Ansprechzeit der Anzeige (Eigenzeit): 750 ms

13. Allgemeine Wartung

Reinigen Sie das Gehäuse äußerlich mit einem sauberen trockenen Tuch.

Falls Verunreinigungen oder Ablagerungen im Bereich der Batterie oder des Batteriegehäuses vorhanden sind, reinigen Sie auch diese mit einem trockenen Tuch.

Entfernen Sie bei längerer Lagerung die Batterien aus dem Gerät!

14. Umweltschutz

Bitte führen Sie verbrauchte Batterien und das Gerät am Ende seiner Lebensdauer den zur Verfügung stehen den Rückgabe- und Sammelsystemen zu.

- Aktivere selvtesten:

7. Dreiefelttesting (bilde F/G)

12. Technische gagevens

- Voorschriften: DIN EN 61243-3: 2015, IEC 61243-3: 2014

- Nominaal spanningsbereik: 12 V tot AC/DC 1.000 V

- Nominaal frequentiebereik f: 0 tot 500 Hz

- Maximale indicatiefout: U r ± 15 %, ELV U n + 0% - 15%

- Gewicht: ca. 250 g

14. Milieubescherming

9 Spänningsindikering (LED)
