Produkttyp	Bipolär spänningstestare (spänningsprovare)
Märke	BENNING
Modell	Duspol Expert
Nominell spänning	12 V till 1000 V AC/DC
Nominell frekvens	0 till 500 Hz
Inre impedans (mätkrets)	205 kΩ
Inre impedans (belastningskrets)	5 kΩ
Display	LED 12/24/50/120/230/400/690/1000 V, polaritet (+/-), fas (röd), fasordning (vänster/höger), kontinuitet (gul)
Huvudfunktioner	AC/DC-spänningsmätning, kontinuitetstest, fasordningstest, enfasig fasindikering, kabelbrottsdetektion, mätpunktsbelysning, vibrationsmotor (inre belastning)
Överspänningskategori	CAT IV 600 V / CAT III 1000 V
Skyddsklass	IP65 (damm- och vattenstråletät)
Strömförsörjning	2 batterier LR03/AAA (1,5 V)
Batteritid	Ospecificerad; byt om självtestet misslyckas
Vikt	Cirka 250 g
Kabellängd	Cirka 1000 mm
Drifttemperatur	-15 °C till +55 °C
Relativ fuktighet	20 % till 96 %
Maximal arbetscykel	30 s mätning, 240 s vila (inbyggt termoskydd)
Underhåll och rengöring	Rengör med torr trasa; ta ur batterierna vid längre förvaring
Säkerhetsanvisningar	Rör endast de isolerade handtagen; kontrollera funktion före/efter varje användning; använd endast inom nominella områden; öppna inte apparaten

Vanliga frågor - Duspol Expert BENNING

Hur kontrollerar man spänningsfrihet med Duspol Expert?

För att kontrollera spänningsfrihet, anslut testspetsarna till ledarna som ska testas. Spänningsfrihet garanteras endast om alla tre testkretsarna (LED-display, fasindikering och vibrationsmotor) indikerar spänningsfrihet. Tryck på båda tryckknapparna för att aktivera vibrationsmotorn (inre belastning) för att eliminera parasitspänningar.

Vad gör man om självtestet inte aktiveras?

Självtestet aktiveras genom att kortsluta testspetsarna och hålla in tryckknappen på handtag L2 i cirka 3 sekunder. Om självtestet inte kan aktiveras indikerar det att batterierna är förbrukade: byt ut båda LR03/AAA-batterierna.

Hur testar man kontinuitet med denna apparat?

Stäng av spänningen och ladda ur kondensatorerna. Anslut testspetsarna till komponenterna. Om resistansen är under cirka 100 kΩ, hörs en ljudsignal och den gula Ω-LEDn tänds. Apparaten växlar automatiskt till spänningsläge om en spänning detekteras.

Hur använder man fasdetekteringsfunktionen?

För att detektera en yttre ledare (fas), håll stadigt i de isolerade handtagen (kapacitiv koppling) och anslut testspets L2/+ till ledaren. Om den röda ⚡-LEDn tänds är ledaren spänningssatt med växelspänning (≥ 230 V, 50/60 Hz). Observera: detta test ersätter inte en bipolär kontroll av spänningsfrihet.

Hur utför man ett fasordningstest?

Håll båda handtagen och anslut testspetsarna till två yttre ledare (faser). Om den gröna ▶-LEDn tänds är ordningen medurs (L1 före L2); om den gröna ◀-LEDn tänds är ordningen moturs. Gör ett kontrolltest genom att vända spetsarna: ordningen måste ändras.

Vad gör man vid överspänning (alla LED blinkar)?

Om alla nivå-LED blinkar betyder det att den pålagda spänningen överskrider den tillåtna nominella spänningen (1000 V AC/DC). Överlast indikeras från cirka 1100 V. Koppla omedelbart bort apparaten och använd den inte utanför sina specifikationer.

Hur använder man kabelbrottsdetektorn?

Placera handen runt handtag L2 och för detektorn (sensor på handtagssidan) längs en spänningssatt kabel (230 V / 50 Hz). Så länge kabeln är hel blinkar den gula Ω-LEDn. När den slocknar har du lokaliserat brottet.

Hur byter man batterierna i Duspol Expert?

Batterifacket sitter på baksidan av handtag L2. Skruva loss skruven, ta bort locket, byt ut de förbrukade batterierna mot två LR03/AAA-batterier med rätt polaritet. Stäng locket och skruva tillbaka.

Vad betyder symbolerna på apparaten?

Symbolerna inkluderar: uppmärksamhet på viktiga dokument, arbete under spänning, tryckknapp, AC (växelström), DC (likström), DC/AC, jord, fasordningsindikering (50/60 Hz). Se manualen för fullständig lista.

Vad är skyddsklassen IP65?

IP65 innebär att apparaten är helt skyddad mot damm (6) och mot vattenstrålar (5). Den kan därför användas i regn, men får inte sänkas ned i vatten.

BRUKSANVISNING Duspol Expert BENNING

1. Målestedsbelysning (billede J)

6. Ytterledertesting (faseindikator) (bilde D)

10. Målestedbelysning (bilde J)

- Målestedbelysningen ④ kan med ápne testspisser kobles til ved trykke (1 sekund) på trykknappen ⑥ på visnings-håndtaket L2 ⑧

Läs noga igenom bruksanvisningen och säkerhetsanvisningarna innan du använder spänningsprovaren DUSPOL® expert.

Innehållsförteckning

1. Säkerhetsanvisningar
2. Funktionsbes
3. Spänningsprovaren skall funktionstestas innan den får användas för kontroll av spänningsfriheten

4. Kontroll av spänningsfriheten

5. Lasttillkoppling med vibrationsmotor

6. Provning av fasledare

7. Fastföljdsprovning

8. Genomgångsprovning

9. Kabelbrottsdetekto

10. Mätställebelysning

11. Batteribyte

12. Teknlska data

13. Allmän skötsel

14. Miljöinformation

15. Säkerhetsanvisningar

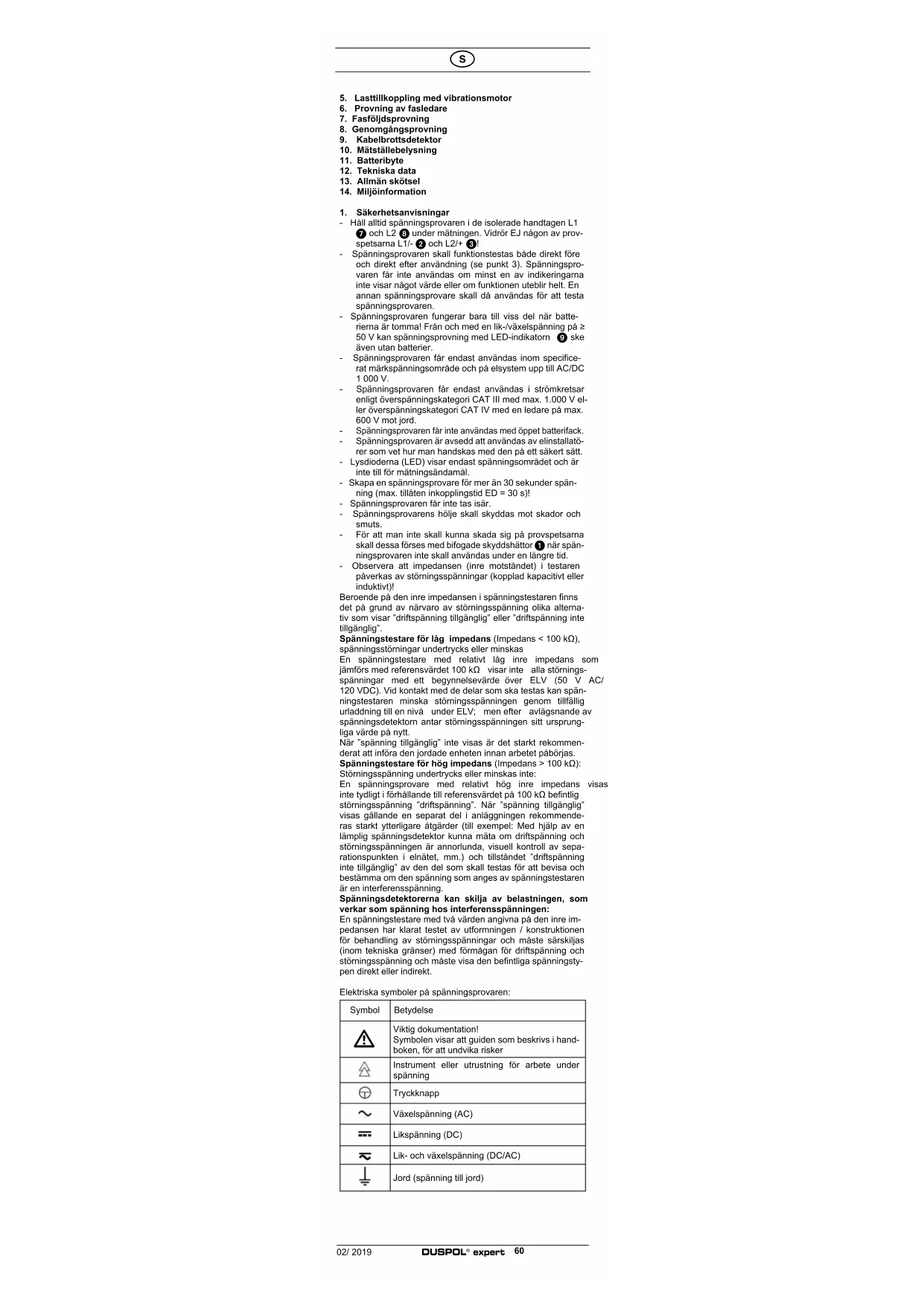

- Håll alltid spänningsprovaren i de isolerade handtagen L1 och L2 under mätningen. Vidrör EJ någon av provspetsama L1/- och L2/+

- Spänningsprovaron skall funktionstostas både direkt föro och direkt efter användning (se punkt 3). Spänningsprovaren får inte användas om minst en av indikeringarna inte visar något värde eller om funktionen uteblir helt. En annan spänningsprovare skall då användas för att testa spänningsprovaren.

- Spänningsprovaren fungerar bara till viss del när batterierna är tomma! Från och med en lik-/växelspänning på ≥ 50 V kan spänningsprovning med LED-indikatom 9 ske även utan batterier.

- Spänningsprovaren får endast användas inom specificerat märkspänningsområde och på elsystem upp till AC/DC 1 000 V.

- Spänningsprovaren får endast användas i strömkretsar enligt överspänningskategori CAT III med max. 1.000 V eller överspänningskategori CAT IV med en ledare på max. 600 V mot jord.

- Spänningsprovaren får inte användas med öppet batterfack.

- Spänningsprovaren är avsedd att användas av elinstallato-

rer som vet hur man handskas med den på ett säkert sätt.

- Lysdiodema (LED) visar endast spänningsområdet och är inte till för mäbningsändamål.

- Skapa on spänningsprovare för mer än 30 sekunder spänning (max. tillåten inkopplingstid ED = 30 s)!

- Spänningsprovaren får inte tas isär.

- Spänningsprovarens hölje skall skyddas mot skador och smuts.

- För att man inte skall kunna skada sig på provspetsarna skall dessa förses med bifogade skyddshättor ① när spänningsprovaren inte skall användas under en längre tid.

- Observera att impedansen (inre motständet) i testaren påverkas av slörningsspänningar (kopplad kapacitivt eller induktivt)!

Beroende på den inre impedansen i spänningsleslaren finns det på grund av närvaro av störningsspänning olika alternativ som visar "driftspänning tillgänglig" eller "driftspänning inte tillgänglig".

Spänningstestare för låg impedans (Impedans < 100 kΩ).

spänningsstörningar undertrycks eller minskas

En spänningstestare med relativt låg inre impedans som jämförs med referensvärdet 100 kΩ visar inte alla stömingsspänningar med ett begynnelsevärde över ELV (50 V AC/120 VDC). Vid kontakt med de dolar som ska testas kan spänningstestaron minska stömingsspänningen genom tillfällig urladdning till en nivå under ELV; men efter avlägsnando av spänningsdetektorn antar stömingsspänningen sitt ursprungliga värde på nytt.

När "spänning tillgänglig" inte visas är det starkt rekommen-

derat att införa den jordade enheten innan arbetet påbörjas.

Spänningstestare för hög impedans (Impedans > 100 kΩ):

Störningsspanning undertrycks eller minskas inte:

En spänningsprovare med relativt hög inre impedans visas inte tydligt i förhållande till referensvärdet på 100 kΩ befintlig störningsspänning "driftspänning". När "spänning tillgänglig" visas gällande en separat del i anläggningen rekommenderas starkly ytterligare atgärder (till exempel: Med hjälp av en lämplig spänningsdetektor kunna måta om driftspänning och störningsspänningen är annorfunda, visuell kontroll av separationspunkten i elnätet, mm.) och tillståndet "driftspänning inte tillgänglig" av den del som skall testas för att bevisa och bestämma om den spänning som anges av spänningstestaren är en interferensspänning.

Spänningsdetektorerna kan skilja av belastningen, som verkar som spänning hos interferensspänningen:

En spänningstostare med två värdon angivna på den inre impedanson har klarat testet av utformningen / konstruktionen för behandling av störningsspänningar och maste särskiljas (inom tekniska gränser) med förmågan för driftspänning och störningsspänning och måste visa den befintliga spänningstypen direkt eller indirekt.

Elektriska symboler på spänningsprovaren:

Symbol	Betydelse
	Viktig dokumentation!Symbolen visar att guiden som beskrivs i handboken, för att undvika risker
	Instrument eller utrustning för arbete under spänning
	Tryckknapp
~	Växelspänning (AC)
==	Likspänning (DC)
≈	Lik- och växelspänning (DC/AC)
12	Jord (spänning till jord)Fasföljdsvisning: visning kan bara ske vid 50 resp. 60 Hz i jordat nät
	Denna symbol visar hur batterierna skall place-ras så att polerna hamnar rätt

4 Mätställebelysning med lysdioder

5 Sensorn till kabelbrottsdetektom

6 Tryckknapp

7 Handtag L1

8 Displayhandtag L2

10 +/- LED-dioder för polaritetsvisning

11 Röd lysdiod ♦ för provning av fasledare

12 Gröna lysdioder ◀LR▶ fasföljdsvisning (vänster/höger)

13 Gul lysdiod Ω för genomgångsprovning (lysande)/ kabelbrottsdetektor (blinkande)

1. Spänningsprovaren skall funktionstestas innan den

får användas för kontroll av spänningsfriheten (Bild A)

- Spänningsprovaren skall funktionsteslas både direkt före och direkt efter användning.

- Aktivering av självtestfunktionen:

- Kortslut provspetsarna L1/- ② och L2/+ ③.

- Starta självtestfunktionen genom att hålla tryckknappen ⑤ pá displayhandtagen L2 ③ intryckt i cirka 3 sekunder.

- Det hörs en summersignal, alla lysdioderna (utom lysdiod - 12 V eller + 24 V) och mätställebelysningen måste visa att provaren fungerar.

- Batterioma maste bytas om självtestfunktionen inte längro kan aktivoras.

- Testa spänningsprovaren på kända spänningskällor, t.ex. på ett 230 V-vägguttag.

- Spänningsprovaren får inte användas om spänningsindikeringen, fasindikeringen eller vibrationsmotorn inte fungerar felfritt!

4. Kontroll av spänningsfriheten (Bild B/C)

Kontrollera att systemet är spänningsfritt genom att läse a spänningsindikeringen, fasindikeringen (fasindikeringen fung- erar endast i jordat växelspänningsnät) och vibrationsmotorn (vibrationsmotorn aktíveras med bada tryckknappama). Systemet är endast spänningsfritt när alla tre mätkretsarna visar spänningsfrihet (spänningsindikeringen, fasindikeringen och vibrationsmotorn).

- Anslut båda provspetsama L1/+ ② och L2/- ③ till den anläggningsdel som skall provas.

- Den aktuella spänningen visas med lysdioderna på spänningsindikeringen 9.

- En blinkande lampa niva visar att spänningen LED steget inte bearbetats (utom lysdiod 12/24 V). En LED steg ljus från 75 - 85 % av skalan värde.

- Växelspänningar (AC) visas genom att lysdiod + 12 V och lysdiod - 12 V blinkar till samtidigt.

- Likspänningar (DC) visas genom att lysdiod + 12 V eller lysdiod - 12 V blinkar till. Polaritetsindikeringen ⑩ visar polariteten +/- för provspets L2/+ ③.

- För att kunna särskilja energirika och energifattiga spänningar åt (t.ex. kapacitivt inkopplade brusspänningar) kan man tillkoppla en intern last i spänningsprovaren genom att trycka in båda tryckknapparna (se punkt 5).

Överlastindikator

Om spänningen på provspets L1/- ② och L2/+ ③ är högre än den tillåtna märkspänningen lyser alla lysdiodema i spänningsindikeringen ⑨ till. Överlast visas från och med AC/DC 1.100 V.

5. Lasttilkoppling med vibrationsmotor (Bild B/C)

Báda handtagen L1 7 och L2 8 är försedda med tryckknappar 6. När báda knapparna trycks in kopplas spänningsprovaren om till en lägre ingångsresistans. I och med detta läggs i displayhandtaget L2 8 en vibrationsmotor (Motor med obalans) under spänning. Vid cirka 200 V börjar motorn rotera, och i takt med att spänningen stiger ökar även motorns varvtal och vibration. Tiden för mätningen med lägre ingångsresistans (lasttost) är beroondo av den spänning som skall måtas. För att spänningsprovaren inte skall bli för varm har den ett inbyggt termiskt skydd. När skyddet aktiveras sjunker vibrationsmotorns varvtal medan ingångsresistansen ökar.

Lasttillkoppling (med båda tryckknapparna intryckta) kan utnyttjas för att

- förhindra kapacitiva och induktiva spänningama

- ladda ur kondensatorer

- utlösa jordfelsbrytare 10/30 mA. Jordfelsbrytaren utlöses genom test på fasledare mol jord (bild E).

6. Provning av fasledare (bild D)

- Greppa helt om handtagen L1 ⑦ och L2 ⑧ för att garantera kapacitiv koppling mot jord.

- Anslut provspets L2/+ 3 till den anläggningsdel som skall provas.

Var noga med att inte vidröra provspetsen L1/- mätningen! ② under

- När den röd lysdioden ♦ 11 lyser till på displayen har denna anläggningsdel en fasledare med växelspänning.

OBS!

Den onpoliga provningen av faslodaro kan utföras först vid minst 230 V, 50/60 Hz (fas mot jord) i jordade nät. Funktionen kan påverkas av skyddsklädsel och av isolationsförhållandena på mätplatsen.

Obs

Del går endast all fastställa om systemet är spänningsfrill genom att göra en tvåpolig provning.

7. Fasföljdsprovning (bild F/G)

• Greppa helt om handtagen L1 ⑦ och L2 ⑧ för att garantera kapacitiv koppling mot jord.
• Anslut provspetsama L1/- ②L2/+ ③ till två fasledare och testa om fasledarna har en spänning på t.ex. 400 V.
• Om fasledarna är anslutna för högemrotation (fas L1 före fas L2) lyser den gröna lysdioden ► för fasföljdsvisningen ⑫ till.
• Om fasledarna är anslutna för vänsterrotation (fas L2 före fas L1) lyser den gröna lysdioden ← för fasföljdsvisningen ⑫ till.
• Fasföljdsprovningen kräver alltid en motkontroll. Vid denna motkontroll skall provspetsarna L1/- ② och L2/+ ③ byta plats och fasföljden ändra sig.

Obs!

Fasföljdsprovningen kan utföras vid minst 400 V - 900 V, 50/60 Hz (fas mot jord) i jordade nät. Funktionen kan påverkas av skyddsklädsel och av isolationsförhållandena på mätplat- sen.

8. Genomgångsprovning (bild H)

• Genomgångsprovning genomförs på spänningsfria anläggningsdelar. Vid behov maste kondensatorerna försl laddas ur.
• Anslut både provspetsarna L1/- ② och L2/+ ③ till de anläggningsdelar som skall provas.
• Vid genomgång (R < 100 kΩ) hörs en ljudsignal samtidigt som den gula lysdioden Ω 13 för genomgång lyser till.
• Denna provning kan även användas för att bestämma ledoch spärriktningen i halvledarkomponenter.
• Om ett provställe står under spänning kopplas spänningsprovaren automatiskt om till spänningsprovning samtidigt som den anger detta.

9. Kabelbrottsdetektor (bild I)

• Kabelbrottsdetektom lokaliserar beröringsfritt kabelbrott i frilagda ledningar som står under spänning.
• Greppa helt om displayhandtaget L2 ⑧ och för detektom ⑤ över en spänningsförande ledning (t.ex. en kabeltrumma eller ljuskedja) från inmatningsstället (fasen) i riktning mot den andra änden på ledningen.
• Så länge ledningen inte bryts blinkar den gula lysdioden Ω Ⓔ för genomgång.
• När den gula lysdioden Ω 13 slocknar betyder del all kabelbrotlet har lokaliserals.

OBSI

Den kabelbrott Detektom kan jordat från 230 V, 50/60 Hz (fas till jord) används. Isolerande skyddskläder och platsförhållanden kan påverka funktionen.

10. Mätställebelysning (bild J)

• Mätställebelysningen ④ kan tillkopplas genom att trycka 1 sekund på tryckknappen ⑥ på displayhandtaget L2⑧ medan provspetsama är öppna.
• Den automatiskt efter 10 sekunder

11. Batteribyte (bild K)

• Spänningsprovaren får inte anslutas till spänningsförande delar om batterifacket är öppet!
• Batterifacket sitter på baksidan av displayhandtaget L2 8.
• Lossa skruven i locket till batterifacket och byt ut de gamla batterierna mot två nya av typ Micro (LR03/AAA). Var noga med att batteripolerna hamnar rätt!
• Sätt tillbaka batterilocket på displayhandtaget L2 8 igen och dra åt skruven.

12. Tekniska data

• Standard: SS-EN 61243-3: 2015. IEC 61243-3: 2014
• Märkspänningsområde: 12 V till AC/DC 1.000 V
• Märkfrekvensområde f: 0 till 500 Hz
• Max. visningsfel: U ± 15%. ELV U + 0% - 15%
• Impedans (ingångsresistans), mätkrets/ lastkrets: 205 kΩ/5 kΩ
• Strömförbrukning, mätkrets: I < 6,0 mA (1.000 V)
• Strömförbrukning, lastkrets: I < 550 mA (1.000 V)
• Polaritetsvisning: + 12 V LED, - 12 V LED
• fasindikering: ≥ U, 230 V, 50 Hz/60 Hz
• fasföljdsprovning: ≥ U, 400 V, 50 Hz/60 Hz
• Genomgångsprovning: 0 till ca 100 kΩ, LED + summersignal, testström: max. 10 μA
• Kabelbrottsdetektor: ≥ U, 200 V
• Vibrationsmotor, startspänning: ≥ U _n 230 V
• Överspänningskategori: CAT IV 600 V, ↓CAT III 1000 V
• Kapslingsklass: IP 65 (DIN VDE 0470-1 IEC/EN 60529) 6 - första siffran: skydd mot beröring av farliga delar och skydd mot fasta föremal, dammtäta 5 - andra siffran: skydd mot droppar från alla håll. Kan även användas i regnväder.
• max. tillåtna Kapacilet: 30 s (max. 30 sekunder), 240 s av
• Balleri: 2 st. Micro, LR03/AAA (1,5 V)
• Vikt: ca 250 g
• Förbindningskabelns längd: ca 1000 mm
• Drift- och lagringstemperatur: - 15 °C till + 55 °C (klimatkategori N)
• Relativ luftfuktighet: 20 % till 96 % (klimatkategori N)
• Återställningstider (termiskt skydd):
  spänning/tid: 230 V/30 s, 400 V/9 s, 690 V/5 s, 1000 V/2 s.
• displayens reaktionstid (egentid): 750 ms

13. Allmän skötsel

Rengör höljet med en ren och torr trasa.

Smuts eller avlagringar i batteriområdet eller på batterihöljet kan också tas bort med en torr trasa.

Ta ur batterierna ur spänningsprovaren om den inte skall an-

vändas under en längre tid.

14. Miljöinformation

Förbrukad produkt skall lämnas in på lämplig återvinningsstation.
