Duspol Expert - Equipos de medición BENNING - Manual de uso y guía de instrucciones gratis

Tipo de producto	Controlador de tensión bipolar (probador de tensión)
Marca	BENNING
Modelo	Duspol Expert
Tensión nominal	12 V a 1000 V AC/DC
Frecuencia nominal	0 a 500 Hz
Impedancia interna (circuito de medición)	205 kΩ
Impedancia interna (circuito de carga)	5 kΩ
Visualización	LED 12/24/50/120/230/400/690/1000 V, polaridad (+/-), fase (rojo), orden de fases (izquierda/derecha), continuidad (amarillo)
Funciones principales	Medición de tensión AC/DC, prueba de continuidad, prueba de orden de fases, control de fase (unipolar), detección de rotura de cable, iluminación del punto de medición, motor de vibración (carga interna)
Categoría de sobretensión	CAT IV 600 V / CAT III 1000 V
Grado de protección	IP65 (protegido contra polvo y chorros de agua)
Alimentación	2 pilas LR03/AAA (1,5 V)
Autonomía	No especificada; reemplazar si falla el autochequeo
Peso	Aproximadamente 250 g
Longitud de los cables	Aproximadamente 1000 mm
Temperatura de servicio	-15 °C a +55 °C
Humedad relativa	20 % a 96 %
Ciclo de uso máximo	30 s de medición, 240 s de reposo (protección térmica integrada)
Mantenimiento y limpieza	Limpiar con un paño seco; retirar las pilas en caso de almacenamiento prolongado
Instrucciones de seguridad	Tocar solo las empuñaduras aisladas; verificar el funcionamiento antes/después de cada uso; utilizar solo dentro de los rangos nominales; no abrir el aparato

Preguntas frecuentes - Duspol Expert BENNING

¿Cómo comprobar la ausencia de tensión con el Duspol Expert?

Para comprobar la ausencia de tensión, conecte las puntas de prueba a los conductores a probar. La ausencia de tensión está garantizada solo si los tres circuitos de prueba (visualización LED, indicación de fase y motor de vibración) señalan ausencia de tensión. Presione ambos pulsadores para activar el motor de vibración (carga interna) y eliminar tensiones parásitas.

¿Qué hacer si el autochequeo no se activa?

El autochequeo se activa cortocircuitando las puntas de prueba y manteniendo presionado el pulsador de la empuñadura L2 durante aproximadamente 3 segundos. Si no se puede activar el autochequeo, indica que las pilas están agotadas: reemplace las dos pilas LR03/AAA.

¿Cómo probar la continuidad con este aparato?

Desconecte la instalación y descargue los condensadores. Conecte las puntas de prueba a los componentes. Si la resistencia es inferior a aproximadamente 100 kΩ, sonará una señal acústica y se encenderá el LED amarillo Ω. El aparato cambia automáticamente al modo de tensión si se detecta una tensión.

¿Cómo usar la función de detección de fase?

Para detectar un conductor externo (fase), sostenga firmemente las empuñaduras aisladas (acoplamiento capacitivo) y conecte la punta de prueba L2/+ al conductor. Si se enciende el LED rojo ⚡, el conductor está bajo tensión alterna (≥ 230 V, 50/60 Hz). Atención: esta prueba no sustituye una verificación bipolar de ausencia de tensión.

¿Cómo realizar una prueba de orden de fases?

Sostenga ambas empuñaduras y conecte las puntas de prueba a dos conductores externos (fases). Si se enciende el LED verde ▶, el orden es horario (L1 antes que L2); si se enciende el LED verde ◀, el orden es antihorario. Realice una contraprueba invirtiendo las puntas: el orden debe cambiar.

¿Qué hacer en caso de sobretensión (todos los LED parpadean)?

Si todos los LED de visualización de nivel parpadean, significa que la tensión aplicada supera la tensión nominal admisible (1000 V AC/DC). La sobrecarga se indica a partir de aproximadamente 1100 V. Desconecte inmediatamente el aparato y no lo utilice fuera de sus especificaciones.

¿Cómo usar el detector de rotura de cable?

Coloque la mano alrededor de la empuñadura L2 y deslice el detector (sensor del lado de la empuñadura) a lo largo de un cable bajo tensión (230 V / 50 Hz). Mientras el cable sea continuo, el LED amarillo Ω parpadea. Cuando se apaga, ha localizado la rotura.

¿Cómo reemplazar las pilas del Duspol Expert?

El compartimento de pilas se encuentra en la parte trasera de la empuñadura L2. Desatornille el tornillo, retire la tapa, reemplace las pilas agotadas por dos pilas LR03/AAA respetando la polaridad indicada. Cierre la tapa y vuelva a atornillar.

¿Cuál es el significado de los símbolos en el aparato?

Los símbolos incluyen: atención a documentos importantes, trabajo bajo tensión, pulsador, AC (alterna), DC (continua), DC/AC, tierra, indicación de orden de fases (50/60 Hz). Consulte el manual para la lista completa.

¿Cuál es el grado de protección IP65?

IP65 significa que el aparato está totalmente protegido contra el polvo (6) y contra chorros de agua (5). Por lo tanto, se puede usar bajo la lluvia, pero no debe sumergirse.

MANUAL DE USUARIO Duspol Expert BENNING

Manuel de instrucciones

Manuel de instrucciones

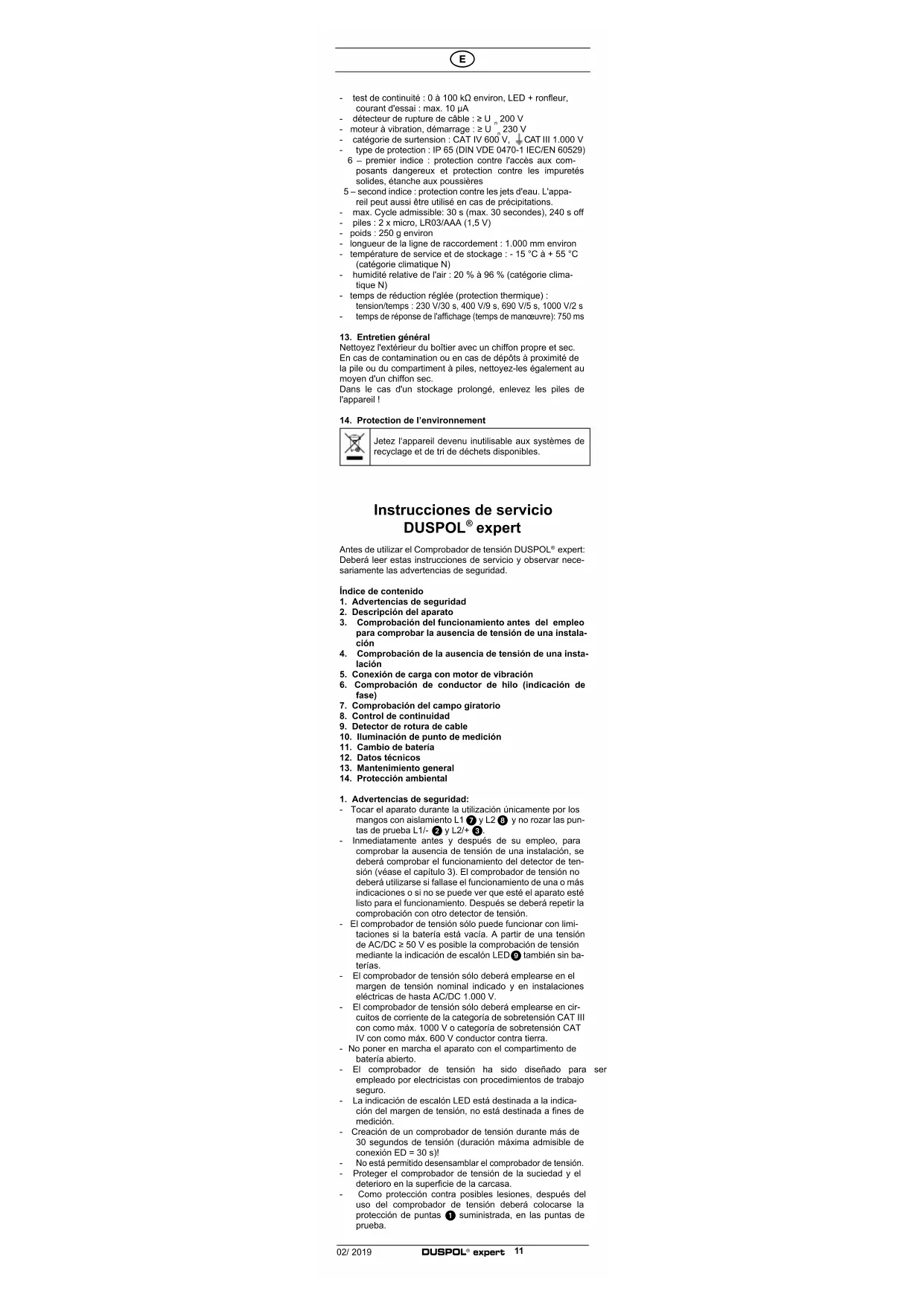

Instrucciones de servicio DUSPOL® expert

Antes de utilizar el Comprobador de tensión DUSPOL ^26 expert: Deberá leer estas instrucciones de servicio y observar necesariamente las advertencias de seguridad.

Índice de contenido

1. Advertencias de seguridad
2. Descripción del aparato
3. Comprobación del funcionamiento antes del empleo para comprobar la ausencia de tensión de una instalación
4. Comprobación de la ausencia de tensión de una instalación
5. Conexión de carga con motor de vibración
6. Comprobación de conductor de hilo (indicación de fase)
7. Comprobación del campo giratorio
8. Control de continuidad
9. Detector de rotura de cable
10. Iluminación de punto de medición
11. Cambio de batería
12. Datos técnicos
13. Mantenimiento general
14. Protección ambiental

1. Advertencias de seguridad:

• Tocar el aparato durante la utilización únicamente por los mangos con aislamiento L1 ⑦ y L2 ⑧ y no rozar las puntas de prueba L1/- ② y L2/+ ③.
• Inmediatamente antes y después de su empleo, para comprobar la ausencia de tensión de una instalación, se deberá comprobar el funcionamiento del detector de tensión (véase el capítulo 3). El comprobador de tensión no deberá utilizarse si fallase el funcionamiento de una o más indicaciones o si no se puede ver que esté el aparato esté listo para el funcionamiento. Después se deberá repetir la comprobación con otro detector de tensión.
• El comprobador de tensión sólo puede funcionar con limitaciones si la batería está vacía. A partir de una tensión de AC/DC ≥ 50 V es posible la comprobación de tensión mediante la indicación de escalón LED 9 también sin baterías.
• El comprobador de tensión sólo deberá emplearse en el margen de tensión nominal indicado y en instalaciones eléctricas de hasta AC/DC 1.000 V.
• El comprobador de tensión sólo deberá emplearse en circuitos de corriente de la categoría de sobretensión CAT III con como máx. 1000 V o categoría de sobretensión CAT IV con como máx. 600 V conductor contra tierra.
• No poner en marcha el aparalo con el compartimento de batería abierto.
• El comprobador de tensión ha sido diseñado para ser empleado por electricistas con procedimientos de trabajo seguro.
• La indicación de escalón LED está destinada a la indicación del margen de tensión, no está destinada a fines de medición.
• Creación de un comprobador de tensión durante más de 30 segundos de tensión (duración máxima admisible de conexión ED = 30 s)!
• No está permitido desensamblar el comprobador de tensión.
• Proteger el comprobador de tensión de la suciedad y el deterioro en la superficie de la carcasa.
• Como protección contra posibles lesiones, después del uso del comprobador de tensión deberá colocarse la protección de puntas ① suministrada, en las puntas de prueba.

¡Tenga en cuenta que la impedancia (resistencia interna) del detector de voltaje tiene efecto sobre la indicación de los voltajes de interferencial (conexión capacitiva o inductiva)

Dependiendo de la impedancia interna del detector de voltaje, la presencia de voltajes de interferencia se muestra en diferentes indicaciones «voltaje de funcionamiento existente» o «voltaje de funcionamiento no existente».

Detector de voltaje de baja Impedancia (Impedancia

< 100 kΩ), el voltaje de interferencia será suprimido o reducido: Un detector de voltaje con impedancia interna relativamente baja se compara con el valor de referencia de 100 kΩ y no mostrará todos los voltajos de interferencia con un valor inicial por encima de ELV (50 V AC)/ 120 V DC). Al entrar en contacto con las piezas a examinar, el detector de voltaje puede reducir los voltajes de interferencia a través de descarga transitoria hasta un nivel por debajo del ELV; después de sacar el detector de voltaje, el voltaje de interferencia toma nuevamente su valor original.

Cuando no aparece la indicación «voltaje existente», es muy recomendable introducir el dispositivo de puesta a tierra antes de empezar a trabajar.

Detector de voltaje de alta impedancia (Impedancia > 100 kΩ): El voltaje de interferencia no se suprime ni se reduce: Un detector de voltaje con impedancia interna relativamente alla no mostrará claramente «voltaje de funcionamiento existente» en comparación con el valor de referencia de 100 kΩ cuando exista voltaje de interferencia. Cuando aparece la indicación! «voltaje existente» para una pieza que se considera separada de la instalación, es muy recomendable, con medidas adicionales (ejemplo: uso de un detector de voltaje adecuado capaz de distinguir entre voltaje de funcionamiento y voltaje de interferencia, inspección visual del punto de separación en la red eléctrica, etc.) detectar el estado «voltaje de funcionamiento no existente» de la pieza a examinar y determinar que el voltaje indicado por el detector de voltaje es un voltaje de interferencia.

Detectores de voltaje capaces de distinguir, a través de la carga, el voltaje de funcionamiento del voltaje de interferencia:

Un detector de voltaje con indicación de dos valores de la impedancia interna ha superado la prueba de su diseño / construcción para el tratamiento de los voltajes de interferencia y está en condición (dentro de los límites técnicos) de distinguir el voltaje de funcionamiento del voltaje de interferencia y de notificar directa o indirectamente el tipo de voltaje.

Símbolos eléctricos en el aparato:

Símbolo S	ignificado
	Documentación Importante!El símbolo indica que las instrucciones descri-tas en el manual, para evitar cualquier riesgo
	Aparato o equipo para trabajar bajo tensión
	Pulsador
	AC Tensión altorna
	DC Tensión continua
	DC/AC Tensión continua y altema
	Tierra (voltaje a tierra)
	Indicación de sentido del campo giratorio; el sentido del campo giratorio sólo se puede indicar con 50 ó 60 Hz y en una red con toma de puesta a tierra
	Este símbolo muestra la posición de las bate-rías para colocarlas con la polaridad correcta

2. Descripción del aparato

1 Protección de puntas de prueba

② Punta de prueba L1/-

3 Punta de prueba L2/+

4 Iluminación LED del punto de medición

5 Sensor del detector de rotura de cables

6 Pulsador

7 Mango L1

8 Mango de indicación L2

9 Indicación de escalón LED

10 +/- LED's de la indicación de polaridad

11 LED rojo 7 para comprobación de conductor de hilo (indicación de fase)

12 LED's verdos ◀LR▶ de la indicación de campo giratorio (izquierda/ derecha)

13 LED amarillo Ω para control de continuidad (iluminado)/detector de rotura de cable (parpadeante)

3. Comprobación del funcionamiento antes del empleo para comprobar la ausencia de tensión de una instalación (Figura A)

• Inmediatamente antes y después de utilizar el comproba- dor de tensión, comprobar el funcionamiento.
• Activación del dispositivo incorporado de control (auto-comprobación):
• Cortocircuitar las puntas de prueba L1/- ② y L2/+ ③.
• Mantener accionado pulsador 6 en mango de indicación L2.3 durante aprox. 3 seg para iniciar el dispositivo incorporado de control.
• el zumbador suena, todos los LED's (menos el LED - 12 V o + 12 V) ^9 y la iluminación de punto de medición deben indicar funcionamiento.
• Será necesario un cambio de batería, si el dispositivo incorporado de control (autocomprobación) ya no se puede activar.
• Probar el comprobador de tensión en fuentes de tensión

conocidas p. ej. en una caja de enchufe de 230 V.

- No emplear el detector de tensión si no funcionan correctamente la indicación de tensión, la indicación de fase y el motor de vibración.

4. Comprobación de la ausencia de tensión de una instalación (Figura B/C)

Al efectuar una comprobación de la instalación, comprobar la ausencia de tensión de la misma controlando la indicación de tensión, la indicación de fase (la indicación de fase sólo funciona en una red de tensión alterna con puesta a tierra) y el motor de vibración (el motor de vibración se activa actuando ambos pulsadores). La ausencia de tensión en la instalación sólo existirá cuando los tres circuitos de prueba señalen que no hay tensión (indicación de tensión, indicación de fase y motor de vibración).

• Conectar las dos puntas de prueba L1/+ ② y L2/- ③ con las partes de la instalación que se han de comprobar.
• En la indicación de escalón LED 9 se muestra la tensión existente.
• A nivel de luz intermitente muestra que el voltaje de la fase de LED no se ha mecanizado (menos el LED 12/24 V). Un LED de luces de paso desde el 75 - 85 % del valor de la escala.
• Las tensiones alternas (AC) se indican al encenderse al mismo tiempo el LED + 12 V y el LED - 12 V.
• Las tensiones continuas (DC) se indican al encenderse el LED + 12 V o el LED - 12 V. Mediante la indicación de polaridad ⑩ se muestra la polariad + ó - existente en la punta de prueba L2/+ ③.
• Para diferenciar las tensiones con mucha energía o con poca energía (p. je. tensiones parásistas acopladas capacitivas) se puede conectar adicionalmente una carga interna en el comprobador de tensión, accionando ambos pulsadores (véase el capítulo 5).

Indicación de sobrecarga

En el caso de que la tensión en las puntas de prueba L1/- y L2/+ sea más alta que la tensión nominal admisible, tendrán intermitencia todos los LED's de la indicación de escalón. La indicación de sobrecarga tiene lugar a partir de AC/DC 1.100 V.

5. Conexión de carga con motor de vibración (Figura B/C)

Ambos mangos L1 7 y L2 8 están provistos de pulsadores. Al accionar ambos pulsadores se conecta una resistencia interior más baja. Para ello se conecta en el mando de indicación L2 8 tensión a un motor vibratorio (motor con desequilibrio). A partir de aprox. 200 V éste se pone bajo movimiento giratorio. Al aumentar la tensión aumentará también su número de revoluciones y vibración. La duración de la comprobación con resistencia interior más baja (prueba con carga) dependerá del nivel de la tensión a medir. Para que el aparato no se caliente de forma inadmissible, se ha previsto una protección térmica (regulación hacia atrás). En esta regulación hacia atrás desciende el número de revoluciones del motor vibratorio y la resistencia interna aumenta.

La conexión adicional de carga (ambos pulsadores están accionados) se puede emplear para ...

• suprimir tensiones reactivas (tensiones inductivas y capacitivas)
• descargar condensadores
• disparar el interruptor diferencial RCD 10/30 mA. El disparo del interruptor diferencial RCD tiene lugar mediante comprobación en conductor de hilo (indicación de fase) contra PE (tierra). (Figura E)

6. Comprobación de conductor de hilo (indicación de fase) (Figura D)

• Agarrar completamente los mangos L1 7 y L2 8 para garantizar un acoplamiento capacitivo contra tierra.
• Poner la punta de prueba L2/+ ③ en la parte de la instalación a comprobar.

Observar necesariamente que en la comprobación de conductor de hilo unipolar (indicación de fase) no se toque la punta de prueba L1/-2 y que permanezca libre de contacto.

- Si se enciende el LED ↗ rojo en el cambo de indicación, existirán en esta parte de la instalación de los conductores de hilo (fase) una tensión alterna.

Advertencia

La comprobación de conductor de hilo unipolar (indicación de fase) es posible en la red puesta a tierra a partir de 230 V 50/60 Hz (fase contra tierra). Ropa protectora y condiciones aislantes en el lugar de emplazamiento pueden perjudicar el funcionamiento.

¡Atención!

La no existencia de tensión sólo se puede constatar mediante una comprobación bipolar.

7. Comprobación del campo giratorio (Figura F/G)

• Agarrar completamente los dos mangos L1 ⑦ y L2 ⑧ para garantizar un acoplamiento capacitivo contra tierra.
• Poner las puntas de prueba L1/- ② L2/+ ③ en dos conductores de hilo (fases) y comprobar si tienen la tensión de p. ej. 400 V.
• Existirá una secuencia de giro a la derecha (fase L1 antes que fase L2), si está encendido el LED ▶ verde de la indicación de campo giratorio 12.
• Existirá una secuencia de giro a la izquierda (fase L2 antes que fase L1), si está encendido el LED ◀ verde de la indicación de campo giratorio 12.
• La comprobación de campo giratorio requiere siempre un segundo control con puntas de prueba L1/- ② y L2/+ ③ cambiadas en el que debe cambiar la secuencia de giro.

Advertencia:

La comprobación del campo giratorio es posible a partir de

400 V - 900 V, 50/60 Hz (fase contra fase) en la red de corriente trifásica puesta a tierra. Ropa protectora y condiciones aislantes en el lugar de emplazamiento pueden perjudicar el funcionamiento.

8. Control de continuidad (Figura H)

• El control de continuidad deberá realizarse en piezas de la instalación sin tensión, en caso necesario, se deberán descargar los condensadores.
• Conectar las dos puntas de prueba L1/- ② y L2/+ ③ con las partes de la instalación que se han de comprobar.
• En caso de continuidad (R < 100 kΩ) sonará una señal y se encenderá el LED amarillo Ω 13 que indica continuidad.
• Este control se podrá emplear también para determinar el sentido de conducción y no conducción de elementos semiconductores.
• Si en el punto de comprobación hubiese tensión, el com- probador de tensión cambiará automáticamente a com- probación de tensión y la mostrará.

9. Detector de rotura de cable (Figura I)

• El detector de rotura de cable localiza las roturas de cable sin contacto en líneas descubiertas o que están bajo tensión.
• Agarrar completamente el mango de indicación L2 y pasar el detector por encima de una línea que conducta tensión (p. ej. tambor de cable o cadena de luces), desde el punto de alimentación (fase) en dirección al otro final de la línea.
• Mientras que la línea no esté interrumpida, parpadeará el LED amarillo Ω 13 que indica continuidad.
• El punto de rotura de cable se habrá localizado en cuanto que el LED amarillo Ω 13 se apague.

Advertencia:

El detector de rotura de cable puede a tierra de alimentación de 230 V, 50/60 Hz (fase a tierra) se utilizan. Ropa aislante de protección y las condiciones del sitio puede afectar a la función.

10. Iluminación de punto de medición (Figura J)

• La iluminación de punto de medición ④ se puede conectar estando abiertas las puntas de prueba, accionando (1 seg.) el pulsador ⑥ en el mando de indicación L2 ⑧.
• El apaga automáticamente después de 10 segundos

11. Cambio de batería (Figura K)

• No poner bajo tensión el aparato con el compartimento de la batería abierto.
• El compartimento de la batería se encuentra en la parte trasera del mango de indicación L2 3.
• Soltar el tornillo de la tapa del compartimento y cambiar las baterías gastadas por dos baterías nuevas del tipo Micro (LR03/AAA). Observar que la polaridad de las baterías nuevas sea correcta.
• Colocar la tapa del compartimento en el mango de indicación L2 8 y apretar el tomillo.

12. Datos técnicos

• Norma: DIN EN 61243-3: 2015, IEC 61243-3: 2014
• Rango de tensión nominal: 12 V hasta AC/DC 1.000 V
• Rango de frecuencia nominal f: 0 hasta 500 Hz
• Error de indicación máx.: U ± 15 %, ELV U + 0 % - 15 %
• Impedancia (resistencia interior) circuito de medición/ circuito de carga: 205 kΩ/ 5 kΩ
• Consumo de corriente circuito de medición: I_z < 6.0 mA (1.000 V)
• Consumo de corriente circuito de carga: 12 < 550 mA (1.000 V)
• Indicación de polaridad: + 12 V LED, - 12 V LED
• Comprobación de conductor de hilo (indicación de fase): ≥ U, 230 V, 50 Hz/60 Hz
• Comprobación del campo giratorio: ≥ _n 400 V. 50 Hz/60 Hz
• Control de continuidad: 0 hasta aprox. 100 kΩ, LED - zumbador, comiente de prueba: max. 10 μA
• Detector de rotura de cable: ≥ U, 200 V
• Motor vibratoro, amanque: ≥ U _ 230 V
• Categoría de sobretensión: CAT IV600 V, ↓CAT III 1000 V
• Tipo de protección: IP 65 (DIN VDE 0470-1 IEC/EN 60529)
  6 - primera cifra: protección contra acceso a piezas peligrosas y protección contra cuerpos extraños sólidos, estanco al polvo
  5 - segunda cifra: protegido contra chorros de agua. Se puede emplear también con precipitaciones.
• max. El ciclo de trabajo permitida: 30 s (máx. 30 segundos), 240 s apagado
• Batería: 2 x Micro, LR03/AAA (1,5 V)
• Peso: aprox. 250 g
• Longitud de cable de conexión: aprox. 1000 mm
• Margen de temperatura de servicio y almacenamiento: - 15 °C hasta + 55 °C (categoría climática N)
• Humedad relativa del aire: 20 % hasta 96 % (categoria climática N)
• Tiempo de regulación hacia atrás (prolección térmica): Tensión/Tiempo: 230 V/30 s, 400 V/9 s, 690 V/5 s, 1000 V/2 s.
• Tiempo de reacción de la indicación (tiempo propio): 750 ms

13. Mantenimiento general

Limpiar la carcasa por el exterior con un paño limpio y seco. En el caso de existir suciedad o depositos en el área de la batería o compartimento de baterías, esto deberá limpiarse también con un paño seco.

En caso de almacenamiento largo del aparato deberán retirarse las batorias.

14. Protección ambiental

Al concluir la vida útil de aparato, éste deberá deponerse en los sistemas de reciclado o recogia que estén a disposición.
