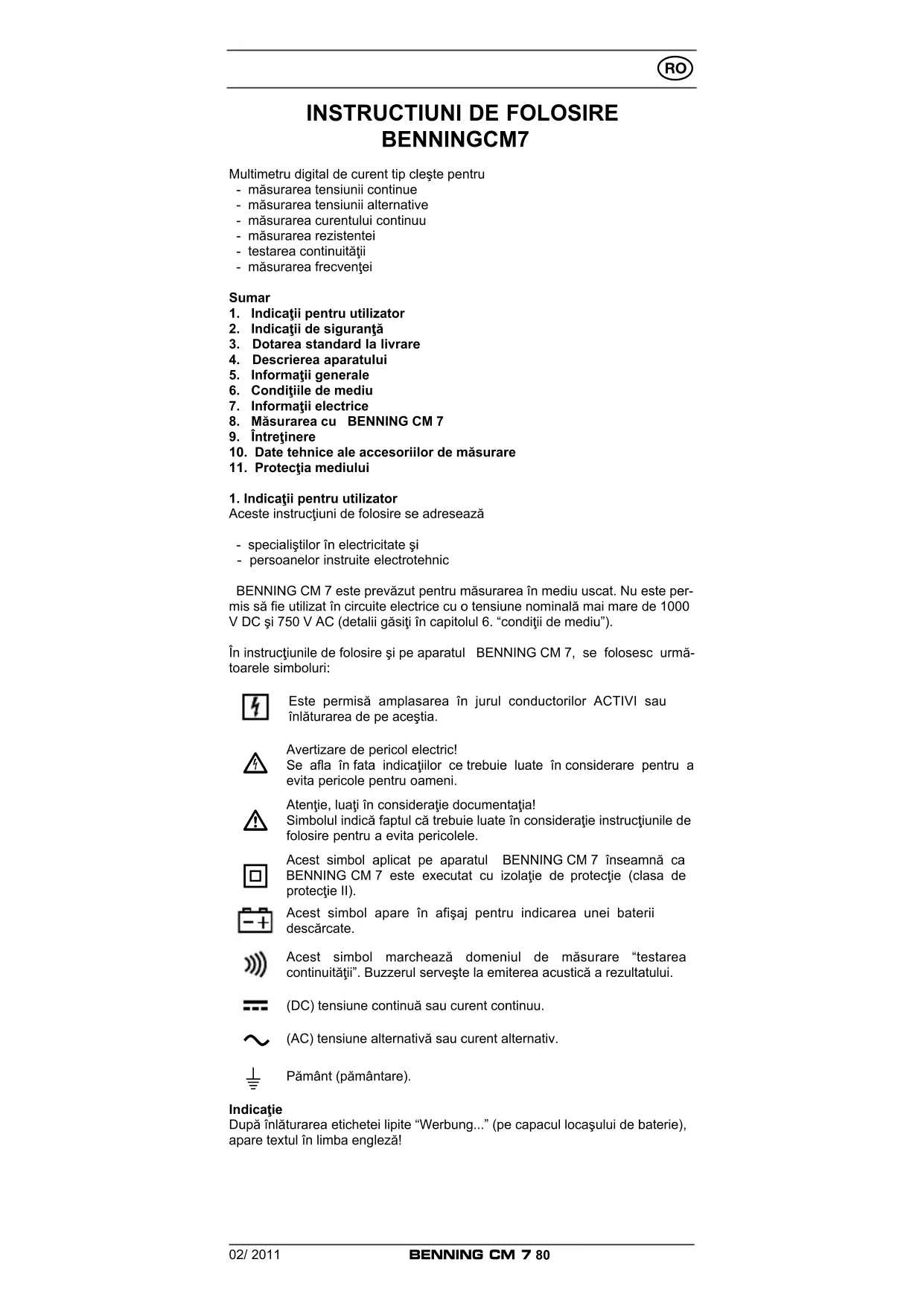

MANUAL DE UTILIZARE CM 7 BENNING

BENNING CM 7 Multimetru digital de curent tip cleşte pentru - măsurarea tensiunii continue - măsurarea tensiunii alternative - măsurarea curentului continuu - măsurarea rezistentei - testarea continuităţii - măsurarea frecvenţei Sumar

1. Indicaţii pentru utilizator

2. Indicaţii de siguranţă

3. Dotarea standard la livrare

4. Descrierea aparatului

5. Informaţii generale

6. Condiţiile de mediu

7. Informaţii electrice

11. Protecţia mediului

1. Indicaţii pentru utilizator

Aceste instrucţiuni de folosire se adresează - specialiştilor în electricitate şi - persoanelor instruite electrotehnic BENNING CM 7 este prevăzut pentru măsurarea în mediu uscat. Nu este per- mis să fie utilizat în circuite electrice cu o tensiune nominală mai mare de 1000 V DC şi 750 V AC (detalii găsiţi în capitolul 6. “condiţii de mediu”). În instrucţiunile de folosire şi pe aparatul BENNING CM 7, se folosesc urmă- toarele simboluri: Este permisă amplasarea în jurul conductorilor ACTIVI sau înlăturarea de pe aceştia.

Avertizare de pericol electric! Se afla în fata indicaţiilor ce trebuie luate în considerare pentru a evita pericole pentru oameni.

Atenţie, luaţi în consideraţie documentaţia! Simbolul indică faptul că trebuie luate în consideraţie instrucţiunile de folosire pentru a evita pericolele.

Acest simbol aplicat pe aparatul BENNING CM 7 înseamnă ca BENNING CM 7 este executat cu izolaţie de protecţie (clasa de protecţie II). Acest simbol apare în afişaj pentru indicarea unei baterii descărcate. Acest simbol marchează domeniul de măsurare “testarea continuităţii”. Buzzerul serveşte la emiterea acustică a rezultatului. (DC) tensiune continuă sau curent continuu.

(AC) tensiune alternativă sau curent alternativ.

Pământ (pământare). Indicaţie După înlăturarea etichetei lipite “Werbung...” (pe capacul locaşului de baterie), apare textul în limba engleză!02/ 2011

2. Indicaţii de siguranţă

Aparatul este construit şi verificat conform DIN VDE 0411 partea 1/ EN 61010-1 şi a fost livrat într-un stare ireproşabilă. Pentru a menţine acest stadiu şi pentru a asigura o exploatare fără riscuri, utilizatorul trebuie să fie atent la indicaţiile şi avertizările din aceste instrucţiuni.

Aparatul BENNING CM 7 nu trebuie folosit decât în circuite electrice ale categoriei de supratensiune III cu conductori prevăzuţi cu pământare de max. 1000 V sau ale categoriei de supratensiune IV cu conductori cu pământare de 600 V. Folosiţi numai conduce de măsurare adecvate. La efectuarea de masurători din categoria III sau IV, nu este permis că partea de conductor pe cablu de măsurare care depaseste sa fie mai lunga de 4 mm. Inainte de efectuarea masurătorilor din categoria III şi IV, tre- buie puse pe varfurile contactelor capacele din set insemnate cu CAT III şi CAT IV. Aceste masuri sunt necesare protectiei utilizatorului. Ţineţi cont de faptul că lucrările la elementele şi instalaţiile aflate sub tensiune în principiu sunt periculoase. Deja tensiu- nile începând cu 30 V AC şi 60 V DC pot periclita viaţa umană.

Înainte de fiecare utilizare verificaţi dacă aparatul sau cablurile nu prezintă deteriorări. Dacă se consideră că nu mai este posibilă o exploatare fără riscuri, aparatul trebuie scos din funcţiune şi trebuie asigurat împotriva unei exploatări din neatenţie. Se consideră ca nu mai este posibilă o exploatare fără riscuri, - dacă aparatul sau cablurile de măsurare prezintă deteriorări vizibile, - dacă aparatul nu mai funcţionează, - după o depozitare îndelungă în condiţii nefavorabile, - după solicitări puternice în timpul unui transport.

Pentru a exclude riscul - nu atingeţi cablurile de măsurare pe vârfurile desizolate, - introduceţi cablurile de măsurare în mufele de măsurat de pe multimetru care sunt marcate în mod corespunzător.

3.1 o bucată aparat BENNING CM 7,

o bucată cablu de măsurare de siguranţă, roşu (l = 1,4 m),

o bucată cablu de măsurare de siguranţă, negru (l = 1,4 m),

3.4 o bucată geantă de protecţie-compact,

3.5 o bucata baterie bloc-9 V montată în aparat pentru prima echipare

3.6 instrucţiuni de folosire

Referire la piesele de uzură: - BENNING CM 7 este alimentat printr-o baterie bloc-9-V (IEC 6 LR 61). - Cablurile de măsurare de siguranţă (accesoriu testat) menţionate mai sus, corespund CAT III 1000 V şi sunt aprobate pentru un curent de 10 A.

4. Descrierea aparatului

Vezi imaginea 1: partea frontală a aparatului Elementele de afişare şi operare prezentate în imaginea 1, sunt denumite în modul următor: 1 Afişaj digital, pentru valoarea măsurată, afişajul bargraf şi afişajul depăşirii limitelor, 2 Afişajul polarităţii, 3 Afişajul bateriei, apare când bateria este descărcată, 4 Tasta (galben), iluminarea displayului, 5 Tasta-ZERO, pentru aducerea la zero respectiv măsurarea diferenţială, 6 Tasta-MIN/ MAX, memorarea celei mai ridicate şi celei mai joase valori măsurate, 7 Tasta-PEAK, memorarea valorii de vârf, 8 Comutator rotativ, pentru selectarea funcţiei de măsurare, 9 Mufa (pozitivă

), pentru V şi Ω J Mufa-COM, mufa comună pentru măsurări ale tensiunii, rezistenţei şi pen-02/ 2011

tru testarea continuităţii, K Pârghie de deschidere, pentru deschiderea şi închiderea cleştelui de curent, L Protuberanta cleştelui de curent, protejează împotriva atingerii conducto- rilor, M Cleşte de măsurat, pentru cuprindere conductorului parcurs de curent, N Tasta-HOLD, memorarea valorii măsurate şi indicate,

) La aceasta se refera afişajul automat al polarităţii pentru tensiune continuă

5. Informaţii generale

5.1 Informaţii generale referitoare la multimetrul de curent tip cleşte

5.1.1 Afişajul digital 1 este realizat ca şi afişaj format din 3¾ poziţii, cu cris-

tale lichide, cu o înălţime a scrisului de 14 mm cu punct zecimal. Cea mai mare valoare a afişajului este 4000.

5.1.2 Afişajul polarităţii 2 se face în mod automat. Doar o polaritate contrară

definiţiei mufei se afişează pe cleşte cu “-“.

5.1.3 Depăşirea limitelor se afişează cu “0L” sau “-0L” şi parţial cu o averti-

ză prin acţionarea din nou a tastei, respectiv în mod automat după 60 de secunde.

5.1.5 Tasta-ZERO 5 (tasta de aducere la zero)

Prima apăsare a tastei duce la aducerea la zero în timpul măsurării curentului continuu, poate fi utilizată şi în domeniul de măsurare al rezistentei şi al frecventei pentru măsurarea diferenţială. Afişaj prin “REL” în afişajul digital. Acţionarea din nou a tastei arată valoarea diferenţială memorată (Offset). Afişajul “REL” semnalizează (pîlpâie) în afişajul digital. Prin acţionarea mai îndelungată a tastei (2 secunde), se comută din nou înapoi în modul de măsurare.

Memorarea valorii măsurate ”HOLD”: prin acţionarea tastei “HOLD” N poate fi memorată valoarea măsurată. In display apare în acelaşi timp simbolul “HOLD”. Acţionarea din nou a tastei comută înapoi în modul de măsurare.

5.1.7 Funcţia tastei-MIN/ MAX 6 înregistrează şi memorează în mod auto-

mat cea mai ridicată şi cea mai joasă valoare măsurată. Prin acţionarea tastei sunt afişate următoarele valori: “MAX” indică cea mai ridicată valoare memorată şi “MIN” indică cea mai joasă valoare memorată. Sesizarea continuă a valorii-MAX/ -MIN, poate fi oprită sau pornită prin acţionarea tastei “HOLD” N. Prin apă- sarea îndelungă (2 secunde) a tastei “MIN/ MAX” se comuta înapoi în modul normal de măsurare.

5.1.8 Tasta-PEAK 7 (memorarea valorii de vârf) înregistrează şi memo-

rează valoarea de vârf pozitivă şi negativă în funcţia V AC şi A AC. Acţionaţi la începutul măsurării tasta PEAK 7 pentru cca. 3 secunde pentru a îmbunătăţii exactitatea măsurării şi pentru a echilibra aparatul BENNING CM 7. Prin acţionarea tastei se afişează în display valorile “PMAX” sau “PMIN”. Acţionarea îndelungată a tastei-PEAK 7 (2 secunde) comuta înapoi în modul normal de măsurare.

5.1.9 Rata de măsurare a aparatului BENNING CM 7 este de nominal 1,5

măsurări pe secundă pentru afişajul digital.

5.1.10 BENNING CM 7 este pornit sau oprit cu ajutorul întrerupătorului rotativ

8. Poziţia de oprire “OFF”.

5.1.11 BENNING CM 7 se opreşte singur după cca. 30 min. (APO, Auto-

Power-Off). Acesta porneşte din nou dacă este acţionată o tastă sau întrerupătorul rotativ. Un ton de buzzer semnalează atunci când aparatul se opreşte singur. Oprirea automată poate fi dezactivată prin apăsarea unei taste (în afara tastei “HOLD”) şi în acelaşi timp aparatul BENNING CM 7 se porneşte din poziţia “OFF”.

5.1.12 Coeficientul de temperatură al valorii măsurate: 0,2 x (exactitatea

indicată a măsurării)/ ˚C < 18 ˚C sau > 28 ˚C, raportat la valoare pentru temperatura de referinţă de 23 ˚C.

5.1.14 Dacă tensiunea bateriei scade sub tensiunea de lucru prevăzută a

aparatului BENNING CM 7, în afişaj va apărea un simbol de baterie.

5.1.16 Dimensiunile aparatului:

(lungime x lăţime x înălţime) = 275 x 105 x 51 mm Greutatea aparatului: 534 g

5.1.17 Cablurile de măsurare de siguranţă suplimentare sunt potrivite în

mod expres pentru tensiunea nominală şi curentul nominal al lui BENNING CM 7.

5.1.18 Cea mai mare deschiderea a cleştelui: 53 mm

5.1.19 Diametrul cel mai mare al conductorului: 51 mm02/ 2011

- BENNING CM 7 este prevăzut pentru măsurători în mediu uscat, - Înălţimea barometrică la măsurători (altitudine): maxim 2000 m, - Categoria supratensiunii/ categoria de amplasare: IEC 60664-1/ IEC 61010-1 → 600 V categoria IV, 1000 V categoria III, - Gradul de contaminare: 2, - Modul de protecţie: IP 30 (DIN VDE 0470-1 IEC/ EN 60529)

3 - primul indice: protecţie împotriva accesului la piesele periculoase şi

protecţie împotriva corpurilor străine solide, diametru > 2,5 mm

0 - al doilea indice: nu este antiacvatic,

- Temperatura de lucru şi umiditatea relativă a aerului: La o temperatura de lucru de 0 ˚C până la 30 ˚C: umiditatea relativă a aerului mai mică de 80 %, La o temperatură de lucru de 31 ˚C până la 40 ˚C: umiditatea relativă a aerului mai mică de 75 %, La o temperatură de lucru de 41 ˚C până la 50 ˚C: umiditatea relativă a aerului mai mică de 45 %, - Temperatura de depozitare: BENNING CM 7 poate fi depozitat la tempe- raturi între - 20 ˚C şi + 60 ˚C (umiditatea aerului 0 până la 80 %). În timpul depozitării bateria trebuie scoasă din aparat.

7. Informaţii electrice

Menţiune: exactitatea măsurării este indicată ca fiind suma din - o cota relativă a valorii măsurate şi - un număr de digit (adică paşi numerici ale ultimei poziţii). Aceasta exactitate a măsurării este valabilă la temperaturi între 18 ˚C şi 28 ˚C şi la o umiditate relativă a aerului mai mică de 80 %.

7.1 Domenii de măsurare ale tensiunii continue

Impedanţa de intrare este de 1 MΩ Domeniul de măsurare Rezoluţie Exactitatea măsurării Protecţia împotriva suprasarcinii 400 V 0,1 V ± (0,7 % din valoarea măsurată + 2 digit) 750 V eff 1000 V 1 V ± (0,7 % din valoarea măsurată + 2 digit) 750 V eff

7.2 Domenii de măsurare ale tensiunii alternative

Impedanţa de intrare este de 1 MΩ paralel 100 pF Domeniul de măsurare Rezoluţie Exactitatea măsurării*

în sfera de frecvenţă 50 Hz - 500 Hz Protecţia împotriva suprasarcinii 400 V 0,1 V ± (1 % din valoarea măsurată + 5 digit) 750 V eff 750 V 1 V ± (1 % din valoarea măsurată + 5 digit) 750 V eff

Valoarea măsurată este obţinută şi afişată ca şi valoare efectivă (True RMS, cuplaj-AC). Exactitatea măsurării este specificată pentru, o linie curbă în formă sinusoidală şi este raportată la valoarea finală a domeniului de măsurare cât şi pentru, o linie curbă în formă nesinusoidală până la 50 % din valoarea finală a domeniului de măsurare. La curbe nesinusoidale, valoarea afişată devine inexactă. Astfel pentru următorii factori-Crest rezul- tă o eroare suplimentară: Factorul-Crest de le 1,4 până la 2,0 eroare suplimentară + 1 % Factorul-Crest de la 2,0 până la 2,5 eroare suplimentară + 2,5 % Factorul-Crest de la 2,5 până la 3,0 eroare suplimentară + 4 %

suplimentar ± 4 digit pentru valori de măsurat < 15 % din valoarea finală a domeniului de măsurare.

7.3 Domenii de măsurare pentru curent continuu

Domeniul de măsurare Rezoluţie Exactitatea măsurării Protecţia împotriva suprasarcinii

0 - 200 A 0,1 A ± (2,9 % din valoarea măsurată + 3 A) 1000 A

200 - 400 A 0,1 A ± (1,9 % din valoarea măsurată + 2 A) 1000 A

400 - 1000 A 1 A ± (2,9 % din valoarea măsurată + 5 A) 1000 A

eff Exactitatea măsurării este specificată pentru conductori ce sunt cuprinşi central în cleştele de măsurat M (vezi imaginea 4 măsurarea curentului continuu/ alternativ). Pentru conductorii ce nu sunt cuprinşi central, trebuie luată în consi- derare o eroare suplimentară de 1 % din valoarea afişată. Eroarea maximă de remanenţă: 1 % (la măsurare repetată).02/ 2011

7.4 Domenii de măsurare pentru curent alternativ

Domeniul de măsurare Rezoluţie Exactitatea măsurării*

în sfera de frecvenţă 50 Hz - 400 Hz Protecţia împotriva suprasarcinii

0 - 200 A 0,1 A ± (2,9 % din valoarea măsurată + 3 A) 1000 A

200 - 400 A 0,1 A ± (1,9 % din valoarea măsurată + 2 A) 1000 A

eff în sfera de frecvenţă 50 Hz - 200 Hz

400 - 1000 A 1 A ± (2,9 % din valoarea măsurată + 5 A) 1000 A

Valoarea măsurată este obţinută şi afişată ca şi valoare efectivă (True RMS, cuplaj-AC). Exactitatea măsurării este specificată pentru o formă a curbei sinusoidală şi care este raportată la valoarea finală a domeniului de măsurare cât şi pentru o formă a curbei nesinusoidală până la 50 % din valoarea finala a domeniului de măsurare. La o formă nesinusoidală a cur- bei, valoarea afişată devine inexactă. Astfel pentru următorii factori-Crest rezultă o eroare suplimentară: Factorul-Crest de la 1,4 până la 2,0, eroare suplimentară + 1 % Factorul-Crest de la 2,0 până la 2,5 eroare suplimentară + 2,5 % Factorul-Crest de la 2,5 până 3,0 eroare suplimentara + 4 %

suplimentar ± 4 digit pentru valori de măsurat < 15 % din valoarea finală a domeniului de măsurare. Exactitatea măsurării este specificată pentru conductori ce sunt cuprinşi central în cleştele de măsurat M (vezi imaginea 4 măsurarea curentului continuu/ alternativ). Pentru conductorii ce nu sunt cuprinşi central, trebuie luată în consi- deraţie o eroare suplimentară de 1 % din valoarea afişată.

7.5 Domeniul de măsurare al rezistenţei şi testarea acustică a continuităţii

Protecţia împotriva suprasarcinii: 600 V eff Domeniul de măsurare Rezoluţie Exactitatea măsurării Tensiunea maximă de mers în gol 400 Ω 0,1 Ω ± (1 % din valoarea măsurată + 3 digit) 3 V Buzzerul montat în aparat sună la o rezistenţă R mai mică de 30 Ω.

7.6 Domeniul de măsurare al frecvenţei

Protecţia împotriva suprasarcinii: 1000 A eff Domeniul de măsurare Rezoluţie Exactitatea măsurării 400 Hz 1 Hz ± (1 % din valoarea măsurată + 2 digit) Frecvenţa de intrare minima: 20 Hz Sensibilitate minima: 3 A eff

Domenii de măsurare: V AC, A AC Felul cuplajului: AC În funcţia PEAK-HOLD (memorarea valorii de vârf) trebuie luată în consideraţie o eroare suplimentară la exactitatea specificată: + (± 3 % + 20 digit) Valorile de măsurare > 750 V vârf respectiv 800 A vârf nu sunt specificate. Funcţia PEAK-HOLD selectează în mod automat sfera de măsurare cu rezoluţia cea mai mică.

În funcţia-MIN/ MAX (memorarea valorii minime/ maxime) trebuie luată în consi- deraţie la exactitatea specificată , o eroare suplimentară: + (± 15 digit) Funcţia-MIN/ MAX selectează în mod automat domeniul de măsurare cu rezo- luţia cea mai mică.

8. Măsurarea cu BENNING CM 7

8.1 Pregătirea măsurării

Utilizaţi şi depozitaţi aparatul BENNING CM 7 doar în condiţiile de depozitare şi în condiţiile temperaturilor de lucru indicate, evitaţi expunerea de durată la razele solare. - Verificaţi datele tensiunii nominale şi ale curentului nominal de pe cablurile de măsurare de siguranţă. Cablurile de măsurare de siguranţă care sunt livrate, corespund aparatului BENNING CM 7 în ceea ce priveşte tensiunea nominală şi curentul nominal. - Verificaţi izolaţia cablurilor de măsurare de siguranţă. Dacă izolaţia este deteriorată, cablurile de măsurare de siguranţă trebuie înlăturate imediat.02/ 2011

- Se verifică continuitatea cablurilor de măsurare de siguranţă. Dacă conduc- torul este întrerupt în cablul de măsurare de siguranţă, cablurile acestea trebuie înlăturate imediat. - Înainte de a fi aleasă o altă funcţie cu ajutorul întrerupătorului rotativ 8, cablurile de măsurare de siguranţă trebuie separate de punctul de măsura- re. - Surse puternice de perturbaţii aflate în apropierea aparatului BENNING CM 7 pot duce la afişaje instabile şi la greşeli de măsurare.

8.2 Măsurarea tensiunii

Atenţie la tensiunea maxima spre potenţialul pământului (pământare)! Pericol electric! Cea mai înaltă tensiune ce poate fi aplicată pe mufele - COM J - Mufa pentru V şi Ω 9 ale aparatului BENNING CM 7, este de 1000 V. - Cu întrerupătorul rotativ 8, se selectează pe aparatul BENNING CM 7 funcţia dorită (V AC) sau (V DC). - Cablul de măsurare de siguranţă negru, se aşează în contact cu mufa-COM J de pe aparatul BENNING CM 7. - Cablul de măsurare de siguranţă roşu, se aşează în contact cu mufa pentru V şi Ω 9 pe BENNING CM 7. - Cablurile de măsurare de siguranţă se aşează în contact cu punctele de măsurare, valoarea măsurată se citeşte de pe afişajul digital 1 al aparatului BENNING CM 7. Vezi imaginea 2: măsurarea tensiunii continue Vezi imaginea 3: măsurarea tensiunii alternative

8.3 Măsurarea curentului

8.3.1 Pregătirea măsurării

Utilizaţi şi depozitaţi aparatul BENNING CM 7 doar în condiţiile de depozitare şi în condiţiile temperaturilor de lucru indicate, evitaţi expunerea de durată la razele solare. - Surse puternice de perturbaţii în apropierea aparatului BENNING CM 7 pot duce la afişaje instabile şi la greşeli de măsurare.

Nu se aşează tensiune, la contactele de ieşire ale aparatului BENNING CM 7! Cablurile de măsurare de siguranţă vor fi îndepărtate dacă acestea sunt conectate.

8.3.2 Măsurarea curentului

- Cu întrerupătorul rotativ 8 se selectează pe BENNING CM 7 funcţia dorită (AAC) sau (A DC) - Se acţionează pârghia de deschidere K, conductorul purtător de curent se cuprinde central cu cleştele aparatului BENNING CM 7. - Se citeşte afişajul digital 1. Vezi imaginea 4: măsurarea curentului continuu/ alternativ

8.4 Măsurarea rezistenţei şi testarea acustică a continuităţii

- Cu întrerupătorul rotativ 8 selectaţi pe aparatul BENNING CM 7 funcţia dorită ( ) - Cablul de măsurare de siguranţă negru, se aşează în contact cu mufa-COM J de pe BENNING CM 7. - Cablul de măsurare de siguranţă roşu se aşează în contact cu mufa pentru V şi Ω 9 de pe aparatul BENNING CM 7. - Cablurile de măsurare de siguranţă se aşează în contact cu punctele de măsurare, valoarea măsurată se citeşte de pe afişajul digital 1 al aparatului BENNING CM 7. - Dacă rezistenţa conductorului între mufa-COM 10 şi mufa pentru V şi Ω 9, scade sub 30 Ω, buzzerul montat în aparatul BENNING CM 7 va suna. Vezi imaginea 5: măsurarea rezistenţei

8.5 Măsurarea frecvenţei cu cleştele de măsurare al curentului

Nu se aşează tensiune la contactele de ieşire ale aparatului BENNING CM 7! În cazul în care cablurile de măsurare de siguranţă sunt conectate acestea vo fi îndepărtate. - Cu ajutorul comutatorului rotativ 8 se selectează pe aparatul02/ 2011

BENNING CM 7 funcţia dorită (Hz). - Se acţionează pârghia de deschidere K, conductorul purtător de curent se cuprinde central cu cleştele aparatului BENNING CM 7. - Se citeşte afişajul digital 1. Vezi imaginea 6: măsurarea frecvenţei cu cleştele de măsurare al curentu- lui

Înainte de deschiderea aparatului BENNING CM 7 acesta se decuplează neapărat de la tensiune! Pericol electric! Lucrul sub tensiune la aparatul BENNING CM 7, când acesta este deschis, este permis exclusiv specialiştilor în electricitate, care trebuie să ia în acest caz măsuri speciale de protecţie împotriva accidentelor. Astfel decuplaţi aparatul BENNING CM 7 de la tensiune înainte de a-l deschide: - Îndepărtaţi prima dată ambele cabluri de măsurare de siguranţă de pe obiectul de măsurat. - Îndepărtaţi apoi ambele cabluri de măsurat de siguranţă de pe aparatul BENNING CM 7. - Aşezaţi comutatorul rotativ 8 pe poziţia “OFF”.

9.1 Aşezarea în siguranţă a aparatului

În anumite împrejurări nu mai poate fi asigurata siguranţa în exploatare a apa- ratului BENNING CM 7; de exemplu în cazul: - deteriorărilor vizibile ale carcasei, - greşelilor de măsurare, - deteriorări identificabile în urma unei depozitări îndelungi în condiţii neper- mise şi - deteriorărilor identificabile datorate unei solicitări deosebite în timpul trans- portului. În aceste cazuri BENNING CM 7 trebuie deconectat imediat, trebuie îndepărtat de locurile ce sunt de măsurat şi trebuie asigurat împotriva unei refolosiri.

Curăţaţi carcasa în exterior cu o lavetă uscată (excepţie fac lavetele speciale de curăţare). Nu utilizaţi dizolvanţi sau substanţe de curăţat pentru curăţirea aparatului BENNING CM 7. Aveţi grijă ca în compartimentul pentru baterii cât şi contactele bateriei să nu se murdărească cu electrolitul din baterii. În caz că se produce o murdărire cu electrolit sau dacă există depuneri albe în zona bateriei sau in carcasa bateriei, şi acestea vor fi curăţate cu ajutorul unei lavete uscate.

Înainte de deschiderea aparatului BENNING CM 7 acesta se deconectează obligatoriu de la tensiune! Pericol electric! BENNING CM 7 este alimentat cu o baterie bloc-9-V. Schimbarea bateriei (vezi imaginea 7) este necesară când în afişajul 1 apare simbolul bateriei 3. Schimbarea bateriei se face în modul următor: - Îndepărtaţi cablurile de măsurare de siguranţă de pe circuitul de măsurat.

Îndepărtaţi cablurile de măsurare de siguranţă de pe aparatul BENNING CM 7. - Aşezaţi comutatorul rotativ 8 în poziţia “OFF” - Aşezaţi aparatul BENNING CM 7 pe partea frontală şi deşurubaţi şurubul din capacul locaşului pentru baterie. - Ridicaţi capacul de baterie (din zona adânciturilor de pe carcasa) de pe partea inferioară. - Îndepărtaţi bateria descărcată din compartimentul pentru baterii şi desprin- deţi cu atenţie firele de pe baterie. - La bateria nouă se leagă firele de alimentare şi acestea vor fi aranjate în aşa fel încât să nu fie prinse între piesele carcasei. Aşezaţi apoi bateriile în locul prevăzut pentru aceasta. - Închideţi apoi capacul de baterie şi prindeţi şurubul. Vezi imaginea 7: schimbarea bateriei

Aduceţi-vă aportul pentru protejarea mediului înconjurător! Nu este permis ca bateriile să fie aruncate în gunoiul menajer. Acestea pot fi predate într-un loc special de colectare a bateriilor vechi sau a gunoiului special. Vă rugăm informaţi-vă în comunitatea dvs.02/ 2011

Pentru a obţine exactităţile specificate ale rezultatului măsurării, aparatul trebuie să fie calibrat în mod regulat de către service-ul nostru de fabrică. Vă recomandăm un interval de calibrare de un an. Pentru aceasta trimiteţi aparatul la următoarea adresă: Benning Elektrotechnik & Elektronik GmbH & Co. KG Service Center Robert-Bosch-Str. 20 D-46397 Bocholt

10. Date tehnice ale accesoriilor de măsurare

- Norma: EN 61010-031, - Tensiunea maximă dimensionată către pământ () (pământare) şi catego- ria de măsurare: Cu capac de protectie: 1000 V CAT III, 600 V CAT IV, Fara capac de protectie: 1000 V CAT II, - Curentul maxim dimensionat: 10 A, - Clasa de protecţie II (

), izolaţie de tranzit dublă sau întărită, - Gradul de murdărire: 2, - Lungimea: 1,4 m, AWG 18, - Condiţii de mediu: Înălţime barometrică la măsurători (amplitudine): maxim 2000 m, Temperatura: 0 ˚C până la + 50 ˚C, umiditatea 50 % până la 80 % - Utilizaţi cablurile de măsurare doar când se află într-un stadiu ireproşabil şi corespunzător acestor instrucţiuni, deoarece în caz contrar protecţia prevăzută ar putea fi deteriorată. - Înlăturaţi cablurile de măsurare dacă izolaţia este deteriorată sau dacă există o întrerupere în cablu/ stecher. - Nu atingeţi cablul de măsurare pe vârfurile desizolate. Nu atingeţi decât în zonele accesibile cu mâna! - Introduceţi racordurile desfăşurate în aparatul de testare sau măsurare.

11. Protecţia mediului înconjurător

Vă rugăm să depuneţi aparatul la sfârşitul perioadei sale de exploatare la punctele de restituire şi colectare ce vă stau la dispoziţie.02/ 2011
