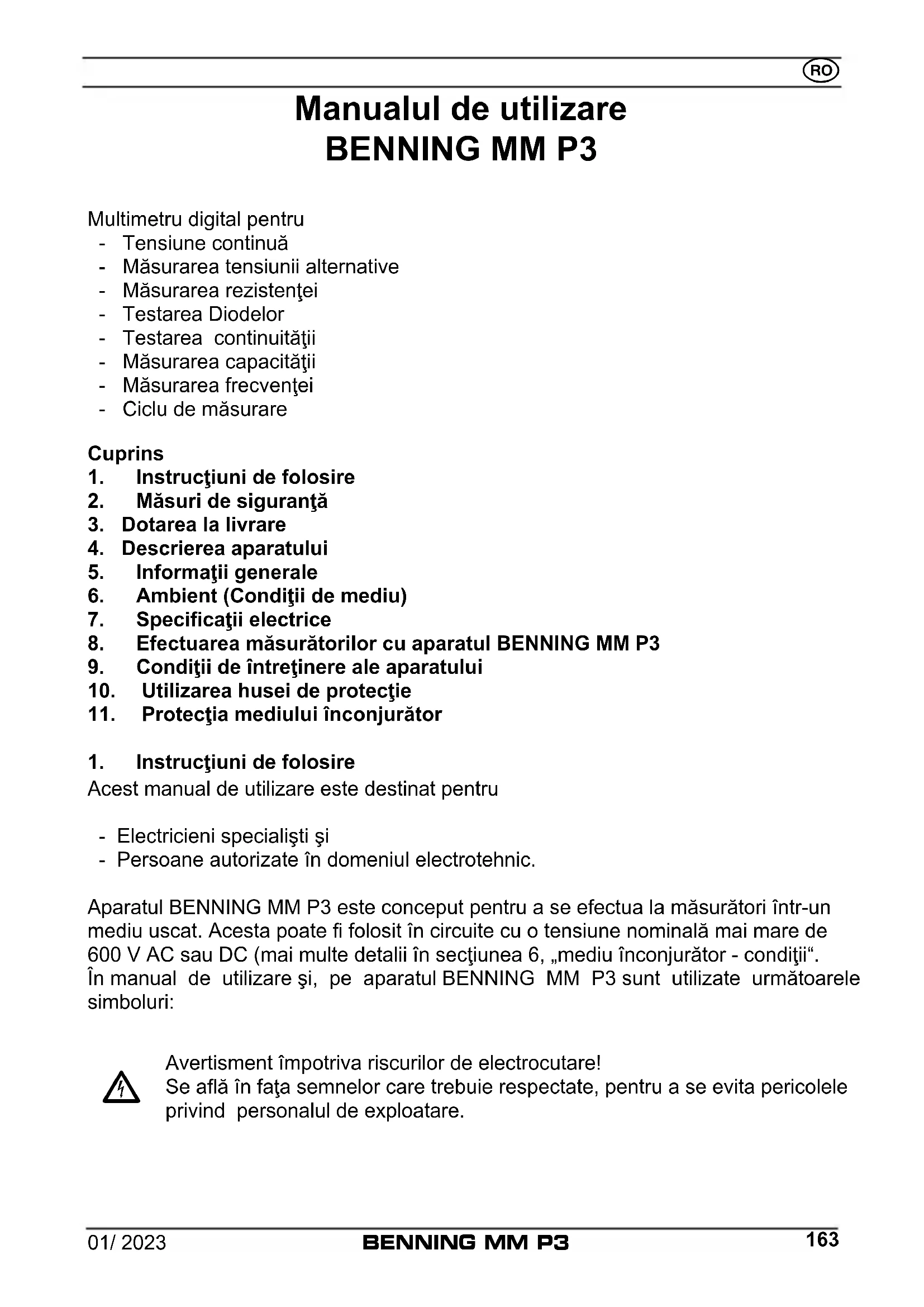

MANUAL DE UTILIZARE MM P3 BENNING

Imaginea 2 Tensiune continuă

Imaginea 3: Măsurarea tensiunii alternative

Imaginea 4: Măsurarea rezistenței

Imaginea 5: Măsurarea diodelor

Imaginea 8: Măsurarea frecventei/ ciclicității

Imaginea 9: Schimbarea bateriilor

Multimetru digital pentru

• Tensiune continuă
• Măsurarea tensiunii alternative
• Măsurarea rezistenței
• Testarea Diodelor
• Testarea continuității
• Măsurarea capacității
• Măsurarea frecventei
• Ciclu de măsurare

Cuprins

1. Instructiuni de folosire
2. Măsuri de siguranță
3. Dotarea la livrare
4. Descrierea aparatului
5. Informații generale
6. Ambient (Conditii de mediu)
7. Specificații electrice
8. Efectuarea măsurătorilor cu aparatul BENNING MM P3
9. Condiții de întreținere ale aparatului
10. Utilizarea husei de protectie
11. Protecția mediului înconjurător

1. Instructiuni de folosire

Acest manual de utilizare este destinat pentru

• Electricieni specialiști și
• Persoane autorizate în domeniul electrotehnic.

Aparatul BENNING MM P3 este conceput pentru a se efectua la măsurători într-un mediu uscat. Acesta poate fi folosit în circuite cu o tensiune nominală mai mare de 600 V AC sau DC (mai multe detalii în secțiunea 6, „mediu înconjurător - condiții“. În manual de utilizare și, pe aparatul BENNING MM P3 sunt utilizate următoarele simboluri:

Avertisment împotriva riscurilor de electrocutare!

Se află în fața semnelor care trebuie respectate, pentru a se evita pericolele privind personalul de exploatare.

Atenție se va respecta documentația!

Acest simbol indică faptul că, mențiunile din instrucțiunile de folosire trebuie respectate pentru a se evita pericolele.

Acest simbol de pe aparatul BENNING MM P3 înseamnă că

BENNING MM P3 este executat cu izolatie de protectie (clasa de izolatie II)

Acest simbol apare pe afișaj în cazul în care bateria este descărcată.

Acest simbol indică zona pentru "testarea diodelor".

Acest simbol indică zona pentru "încercare de continuitate".

Sonerie (semnalul sonor), servește pentru anunțarea acustică a rezultatelor.

Acest simbol indică zona de "măsurare a capacității".

(DC) CC Curent continuu

(AC) AC Curent alternativ

Pământare (tensiune la sol).

Aparatul este construit si testat în conformitate cu normele

DIN VDE 0411 partea 1 / EN 61010-1

DIN VDE 0411 partea 2-033/ EN 61010-2-033

DIN VDE 0411 partea 031/ EN 61010-031

si a fost livrat de catre firma producatoare în conditii de siguranta si stare perfecta.

Pentru a mentine aceasta conditie si pentru a asigura functionarea în conditii de siguranta, utilizatorul trebuie sa ia nota de instructiunile de utilizare si avertizarile continute în acest manual. Nerespectarea avertizărilor sau o utilizare defectuoasă a aparatului pot duce la răniri grave sau pot provoca chiar și moartea.

Extremă prudență în timpul lucrului în jurul conductorilor nei zolați sau conductorii purtători principali (semiconductori). Un contact cu conductoare poate provoca un șoc electric.

Acest aparat poate fi utilizat numai în circuite din categoria II-supratensiune, cu circuit de max. 600 V faza de la sol, sau supratensiune de categoria III, cu 300 V faza de la sol.

Va rugam sa retineti ca munca pe circuitele si elemente sub tensiune este în mod inerent periculoasa. Deja de la tensiuni cu înce-pere de la 30 V curent alternativ si 60 V CC pot fi fatale pentru om.

Înainte de a începe orice masuratori se va verifica atât aparatul cât si cablurile pentru a nu fi deteriorate.

Daca se presupune ca functionarea în conditii de siguranta nu mai este posibila, aparatul va fi scos din functie si depozitat în conditii de siguranta împotriva unei re-exploatari, chiar si din greseala.

Se presupune ca functionarea în conditii de siguranta al aparatului nu mai este posibila:

• daca aparatul sau conductorii testerului au deteriorari vizibile,
• daca aparatul nu mai functioneaza
• dupa o depozitare prelungita efectuata în conditii necorespunzatoare,
• dupa un transport în conditii grele,
• în cazul în care aparatul de măsurare sau conductorii sunt umezi.

Pentru a evita un pericol

- Nu atingeti conductorii de testare pe partea des-izolata a son- delor de masurare

3. Dotarea la livrare

La livrarea aparatului BENNING MM P3 sunt incluse:

3.1 un aparat BENNING MM P3 cu doi conductori de siguranta montati pe aparat, unul negru si unul rosu (L = 0,6 m, Vârf ∅ = 2 mm),
3.2 o bucata husa de protectie
3.3 doua baterii de 1,5 V (LR44) sunt montate în aparat pentru prima utilizare
3.4 un manual de utilizare.

Recomandari pentru piese de uzura:

- Aparatul BENNING MM P3 este alimentat de la doua baterii de 1,5 V (LR 44).

4. Descrierea aparatului

vezi imaginea 1: Partea frontala a aparatului

Elementele de afisare si de control mentionate în fig 1 sunt desemnate, dupa cum urmeaza:

① Afisaj digital, pentru citirea si afisarea depasirii limitei domeniului de masurare,
② Afisarea polaritatii
③ Indicatorul pentru baterii, va aparea atunci când bateria sete descarcata,
④ Tasta HOLD, pentru a stoca valoarea masurata si afisata,
⑤ Tasta SELECT, pentru a selecta a doua sau a treia functie,
⑥ Tasta RANGE, schimbarea automata/manuala a domeniului de masurare,
⑦ Comutator rotativ, pentru selectarea functiei de masurare,
8 Conductor de siguranta (rosu), conexiunea pozitiva1 pentru V, Ω, -+, Hz,
9 Conductor de siguranta COM (negru), o conexiune comuna pentru a masura: tensiunea, rezistenta, frecventa, ciclicitatea, masuratori ale capacitatii, ale conti-

nuitatii si a diodelor.

1) Aici se refera la indicatia automata a polaritatii pentru curent continuu

5.1.1 Afisajul digital ① este conceput pentru a avea 3^5/6 cifre de afisare cu cristale lichide, cu caractere de 14 mm înaltime cu punct zecimal. Valoarea cea mai mare ce poate fi afisata este de 5000.
5.1.2 Afisarea polaritatii ②, functioneaza în mod automat. Pe ecran va fi afisata doar o singura polaritate cu „-“.
5.1.3 Zona de depasire va fi afisata cu „OL“ sau „-OL“ si partial se va face cu o avertizare sonora.

Atentie la suprasarcina, nu apare nici afisare si nici avertizare!

5.1.4 Stocarea valorilor masurate „HOLD“: Prin apasarea tastei „HOLD“ ④ valoarea masurata poate fi salvata. În acelasi timp în ecran apare simbolul „HOLD”. Apasând tasta din nou, modul de masurare se va trasfera înapoi la modul de masurare.

5.1.5 Tasta „SELECT“ ⑤ alege a doua sau a treia functie a comutatorului rotativ.

Nota:

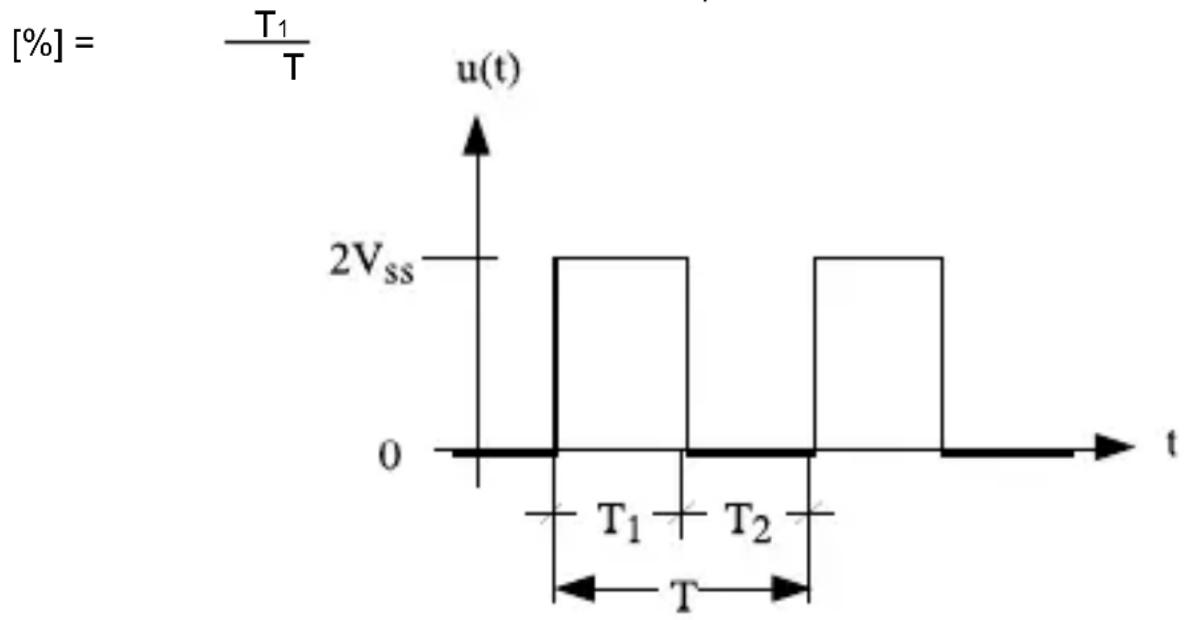

Functia „%“ descrie ciclicitatea semnalelor periodice.

5.1.6 Tasta „RANGE“ ⑥ este utilizata pentru transmiterea mai departe a domeniilor de masurare manuala, în acelasi timp cu interferenta al „AUTO“ pe ecran. Prin apasare mai îndelungata a tastei (1 secunde), va fi selectat gama de masurare automata (afisaj „AUTO“).

În pozitia comutatorul rotativ tasta „RANGE“ este o functie de valoare-relativa „REL Δ“. Prin activarea tastei, valoarea masurata este stocata si va fi afisata diferenta (offset) între valoarea de masurare depozitata si urma-toarele valori. Functia de valoare relativa „REL Δ“ permite reducerea la zero a domeniului capacitiv la conductori care nu sunt conectati. O reactivare a tastei comuta înapoi în modul normal de operare.

5.1.7 Ritmicitatea de masurare a aparatului BENNING MM P3 pentru afisajul digital, este de 3 masuratori nominale pe secunda.

5.1.8 Aparatul BENNING MM P3 va fii pornit sau oprit prin comutatorul rotativ ⑦. Pozitia de oprire „OFF“.

5.1.9 Aparatul BENNING MM P3 se opreste automat dupa aproximativ 30 de minute (APO, Auto-Power-Off). Oprirea automata se poate dezactiva prin apasarea tastei „RANGE“ si simultan pornirea aparatului BENNING MM P3 din pozitia „OFF“.

5.1.10 Coeficient de temperatura al valorii masurate: 0.2 x (exactitatea masuratorii specificate)/ °C < 18 °C sau > 28 °C, în raport cu valoarea de la temperatura de referinta de 23 °C.

5.1.11 Aparatul BENNING MM P3 este alimentat de doua baterii 1,5 V (LR44).

5.1.12 În cazul în care tensiunea bateriei scade sub tensiunea de lucru prevazuta, a aparatului BENNING MM P3, pe afisajul ① apare, simbolul bateriei ③.

5.1.13 Perioada de viata a bateriei este de aproximativ 100 ore (baterii alcaline).

5.1.14 Dimensiuni ale aparatului: (L x W x H) = 132 x 86 x 19 mm, cu husa de protectie Greutatea aparatului: 130 g cu baterie si husa de protectie

5.1.15 Conductorii de siguranta sunt executati în tehnologie de strapungere de 2 mm. Conductorii de siguranta conectati de aparat corespund tensiunii nominale a aparatului BENNING MM P3.

6. Ambient (Conditii de mediu înconjurator)

• Aparatul BENNING MM P3 este destinat pentru a se efectua masuratori într-un mediu uscat.
• Altitudinea pentru masuratori: Maxim pâna la 2000 m,
• Categorie de supratensiune/ Categorie de încadrare: IEC 60664-1 / IEC 61010-1 → 300V Categoria III, 600 V Categoria II
• Gradul de poluare: 2,
• Grad de protectie: IP30 DIN VDE 0470-1 IEC / EN 60529

IP30 înseamna protectie împotriva accesului la partile periculoase si de protectie împotriva corpurilor solide straine > 2,5 mm în diametru (3 - prima cifra). Nu are protectie la apa (0 -a doua cifra).

- Temperatura de lucru si de umiditate relativa:

La temperatura de operare de la 0 °C pâna la 30 °C: umiditate relativa mai mica de 80 %,

La temperatura de operare de la 31 °C pâna la 40 °C: umiditate relativa mai mica de 75 %,

La temperatura de operare de la 41 °C pâna la 50 °C: umiditate relativa mai mica de 45 %

- Temperatura de depozitare: aparatul BENNING MM P3 poate fi depozitat la temperaturi de la - 20 °C pâna la + 60 °C (umiditate 0 pâna la 80 %). În aceasta situatie bateriile vor fi scoase din aparat.

7. Specificatii electrice

Nota: Precizia masuratorii este exprimata ca suma a:

• O parte relativa a masurarii si
• Un numar de cifre (de exemplu: numarul de cifre al ultimului loc).

Aceasta precizie a masuratorilor este la o temperatura de 18 °C pâna la 28 °C si o umiditate relativa mai mica de 80 %.

7.1 Domenii de masurare pentru tensiune continua (pozitia comutatorului: V_DC , mV_DC ) Rezistenta de intrare este de 10 MΩ.

Domeniul de masurare	Rezolutia Exactitatea masuratorii	Protectie la supra-sarcina
400 mV 0,1 mV ± (0,7 % din valoarea masurata + 5 cifre)		600 V_DC
4 V 1 mV ± (0,6 % din valoarea masurata + 2 cifre)		600 V_DC
40 V 10 mV ± (0,6 % din valoarea masurata + 2 cifre)		600 V_DC
400 V 100 mV ± (0,6 % din valoarea masurata + 2 cifre)		600 V_DC
600 V 1 V ± (0,7 % din valoarea masurata + 5 cifre)		600 V_DC

7.2 Domenii de masurare pentru tensiune alternativa

(comutator pozitia: V AC, Hz,%)

Rezistenta de intrare masoara 10 MΩ paralel 100 pF.

Domeniul de masurare	Rezolutia	Exactitatea masuratorii *1în domeniul de frecventa de 50 Hz - 500 Hz	Protectie la suprasarcina
400 mV	0,1 mV ± (1,5 % din valoarea masurare + 5 cifre)		600 V_eff
4 V	1 mV ± (0,9 % din valoarea masurare + 5 cifre)		600 V_eff
40 V	10 mV ± (0,9 % din valoarea masurare + 5 cifre)		600 V_eff
400 V	100 mV ± (0,9 % din valoarea masurare + 5 cifre)		600 V_eff
600 V	1 V ± (0,9 % din valoarea masurare + 5 cifre)		600 V_eff

Valoarea masurata de aparatul BENNING MM P3 va fi obtinuta prin compararea mediei si afisarea acesteia ca valoare efectiva.

*1 Precizie este specificata pentru o forma de unda sinusoidala. Pentru forme ale curbelor ne-sinusoidale, valoarea de afisare este mai putin precisa.

7.3 Domenii masurare a rezistentei (pozitie comutator: Ω, ►, )

Protectie la suprasarcina pentru masuratori ale rezistentei: 600 V _eff

Domeniul de masurare	Rezolutia	Exactitatea masuratorii	Maxim tensiune de mers în gol
400 Ω	0,1 Ω	± (0,9 % din valoarea masurare + 5 cifre)	0,4 V
4 kΩ	1 Ω	± (0,9 % din valoarea masurare + 2 cifre)	0,4 V
40 kΩ	10 Ω	± (0,9 % din valoarea masurare + 2 cifre)	0,4 V
400 kΩ	100 Ω	± (0,9 % din valoarea masurare + 2 cifre)	0,4 V
4 MΩ	1 kΩ	± (1,5 % din valoarea masurare + 5 cifre)	0,4 V
40 MΩ	10 kΩ	± (1,5 % din valoarea masurare + 5 cifre)	0,4 V

7.4 Testarea Diodelor si a continuitatii (comutator pozitie: Ω,▶)

Domeniul de masurare Rezolutie Curent de masurare		Maxim tensiune de mers în gol
	1 mV 1,1 mA 1,5 V

7.5 Domeniul de masurare a capacitatii (pozitia comutator: -)

Conditii: Condensatori se des vor descarca si se vor conecta în conformitate cu polaritatea specificata.

Protectie la suprasarcina la masuratori de capacitate: 600 V _eff

Domeniul de masurare Rezolutie Exactitatea masuratorii

50 nF 10 pF ± (5,0 % din citire + 0,2 nF)*
500 nF 100 pF ± (2,9 % din citire + 5 cifre)
5 μF	1 nF	± (2,9 % din citire + 5 cifre)
50 μF	10 nF	± (2,9 % din citire + 5 cifre)
100 μF	100 nF ± (2,9 % din citire + 5 cifre)

Timpul de masurare depinde de marimea condensatorului si poate fi de pâna la 20 de secunde.

Exactitatea masuratorilor este specificata pentru valori începând de la 10 nF si pentru reducerea la zero anterioara, prin tasta „RANGE/ REL Δ (→) ⑥

7.6 Domenii de masurare a frecventei

Protectie la suprasarcina la masuratori de frecventa: 600 V _eff

7.6.1 Domenii de masurare a frecventei pentru semnale dreptunghiulare (pozitia comutator: Hz,%)

Domenii de masurare	Rezolutie	Exactitatea masuratorii pentru 5 Vss max. (semnal dreptunghiular)	Sensibilitate
5 Hz	0,001 Hz	± (0,3 % din citire + 5 cifre)	>1,0 Vss (deptunghi)
50 Hz	0,01 Hz	± (0,3 % din citire + 5 cifre)	>1,0 Vss (deptunghi)
500 Hz	0,1 Hz	± (0,3 % din citire + 5 cifre)	>1,0 Vss (deptunghi)
5 kHz	1 Hz	± (0,3 % din citire + 5 cifre)	>1,0 Vss (deptunghi)
50 kHz	10 Hz	± (0,3 % din citire + 5 cifre)	>1,0 Vss (deptunghi)
500 kHz	100 Hz	± (0,3 % din citire + 5 cifre)	>1,0 Vss (deptunghi)
5 MHz	1 kHz	± (0,3 % din citire + 5 cifre)	>1,0 Vss (deptunghi)

7.6.2 Afisarea frecventei pentru semnale sinusoidale (pozitia comutatorului: V_AC , Hz, %), si activarea tastei „SELECT“

Exactitatea masuratorii: ± (0,3 % + 5 cifre) valabil pentru tensiuni sinusoidale

pâna la 600 V eff (10 Hz - 500 Hz) si valori afisate în intervalul de tensiune alternativa (V AC ) mai mare decât 50 % din valoarea domeniului de masurare.

7.7 Ciclu de manipulare pentru semnalele dreptunghiulare

(pozitia comutator: Hz, %)

Protectie la suprasarcina la ciclu de manipulare: 600 V _eff

Domeniul de masurare	Rezolutie	Exactitatea masuratorii pâna la 5 Vss max. (Semnal dreptunghiular, 5 Hz - 5 kHz)	Sensibilitate (30 % ≤ % ≤ 70 %)
0,1 % - 99,9 %	0,1 % ± (0,5 %	din citire + 3 cifre) > 1,0 V	ss (dreptunghi)

8. Efectuarea masuratorilor cu aparatul BENNING MM P3

8.1 Pregatirea masuratorii

Utilizati si depozitati aparatul BENNING MM P3 numai în conditiile de depozitare si functionare în regim de temperatura exterioara mentionata si evitati expunerea la soare pe timp îndelungat a aparatului.

• Conductorii de masurare de siguranta, negru si rosu care sunt fixati pe aparat, corespund normelor în vigoare, daca acestea sunt în stare buna.
• Conductorii de masurare de siguranta negru si rosu conectati, vor fii protejati de impuritati.
• Se va verifica izolatia conductorilor de masurare de siguranta. În cazul în care izolatia este deteriorata, aparatul este imediat separat.
• Verificarea continuitatii conductorilor de masurare de siguranta. În cazul în care conductorul este întrerupt, aparatul va imediat îndepartat.
• Înainte ca pe întrerupatorul rotativ ⑦ sa fie selectata o alta functie, conductorii de masurare de siguranta trebuie separati de punctul de masurare.
• Interferente puternice în apropierea aparatului BENNING MM P3 pot duce la instabilitate în afisare si la erori de masurare.

8.2 Masurarea tensiunii

attentionare privind tensiunea maxima fata de soll! Pericol electrice!

Tensiunea cea mai mare fata de pamânt, care poate fi aplicata pe conductorii

• Conductor COM de masurare de siguranta (negru) 9

• Conductor de masurare de siguranta (rosu) pentru V, Ω, , Hz 8
  aparatului BENNING MM P3 este de 600 V.

• Cu comutatorul rotativ ⑦ se va alege pe aparatul pe BENNING MM P3, functia dorita (V AC) sau (V DC),

• Conductorii de masurare de siguranta se pun în contact cu punctele de masurare si se citeste valoarea masurata de pe afisajul digital ① al aparatului BENNING MM P3.
• În pozitia comutatorului rotativ (V _AO ), cu tasta „SELECT“ ⑤ se poate comuta la masurarea frecventei (tasta se apasa o data) respectiv (apasati tasta de doua ori) masurarea ciclului de manipulare.

Nota:

În domenii de masurare ale tensiunii mici din zonele de masurare deschise, conductorii de masurare de siguranta pot omite afisajele zero-Volt din cauza interferentelor. Testul de functionalitate al aparatului BENNING MM P3 se face prin scurtcircuitarea sondelor de masurare.

vezi imaginea 2: Tensiune continua

vezi imaginea 3: Masurarea tensiunii alternative

8.3 Masurarea rezistentei

- Cu ajutorul comutatorului rotativ ⑦, se va selecta pe aparatul BENNING MM P3 functia dorita (Ω, ↗).

- Conductorii de masurare de siguranta se vor pune în contact cu punctele de masurare si se va citi valoarea masurata pe afisajul digital ①, al aparatului BENNING MM P3.

vezi imaginea 4: Masurarea rezistentei

8.4 Masurarea diodelor

- Cu ajutorul comutatorului rotativ ⑦, se va selecta pe aparatul BENNING MM P3 functia dorita (Ω, ➤).

- Cu butonul „SELECT“ ⑤ de pe aparatul BENNING MM P3 se va comuta la pozitia testarea diodelor (▶Tasta se va apasa o singura data.

- Conductorii de masurare de siguranta se vor conecta cu terminalele diodelor si se va cititi valoarea masurata care apare pe afisajul digital ① al aparatului BENNING MM P3.

- Pentru o directie normala a fluxului în dioa-Si, tensiunea de transmitere va fi afisata între 0,400 V pâna la 0,900 V. Afisajul „000“ indica un scurt-circuit în dioda, afisajul „OL“ reprezinta o întrerupere în dioda.

- Pentru o dioda montata în sens invers, este afisat „OL“. În cazul în care dioda este defecta, va fi afisat „000“ sau alte valori.

vezi imaginea 5: Masurarea diodelor

8.5 Testarea continuitatii cu buzzer

• Functia dorita se va selecta, cu ajutorul comutatorului rotativ ⑦ (Ω, ➡) aflat pe aparatul BENNING MM P3.
• Prin apasarea tastei "SELECT" ⑤ de pe aparatul BENNING MM P3 se efectu-eaza comutarea pe testarea continuitatii ( ) (se apasa tasta de doua ori).
• Conductorii de masurare de siguranta vor fi aplicati pe punctele ce urmeaza a fi masurate.
• În cazul în care rezistenta între punctele de masurare scade sub 50 Ω buzzerul montat în aparatul BENNING MM P3 va emite un semnal sonor.

vezi imaginea 6: Testarea continuitatii cu buzzer

8.6 Masurarea capacitatii

Înainte de efectuarea masuratorilor, condensatorii vor fi descarcati!

Pentru masurarea capacitiva, niciodata nu se va aplica tensiune la borne! Aparatul poate fi deteriorat sau distrus! Un aparat deteriorat poate fi o sursa de pericol electric!

• Cu ajutorul comutatorului rotativ ⑦ se va selecta pe aparatul BENNING MM P3, functia dorita (→)
• Determinati polaritatea condensatorilor si descarcati complet condensatorii.
• În cazul în care este necesar, ajustarea la zero se poate face prin tasta “RANGE/RELΔ (→)”.
• Conductorii de masurare de siguranta, se vor conecta la condensatorii descarcati, corespunzator polaritatii acestora si se va citi valoarea masurata de pe afisajul digital ①, al aparatului BENNING MM P3.

vezi imaginea 7: Masurarea capacitatii

8.7 Masurarea frecventei

• Pentru a masura semnale dreptunghiulare de val pâna la max. 5 V _ss , se va selecta cu comutatorului rotativ ⑦, functia dorita (Hz, %).
• Pentru a masura semnale sinusoidale de pâna la 600 V eff , se selecteaza cu comutator rotativ ⑦, functia dorita (V AC , Hz, %), si cu tasta „SELECT“ se va comuta la masurarea frecventei (Hz).
• Luati în seama sensibilitatea minima pentru masurarea frecventei pe aparatul BENNING MM P3!
• Conductorii de masurare de siguranta se pun în contact cu punctele de masurare, iar valoarea masurata se va citi de pe afisajul digital ① de pe aparatul BENNING MM P3.

vezi imaginea 8: Masurarea frecventei/ ciclu de masurare

8.8 Masurarea ciclicitatii

• Cu ajutorul comutatorului rotativ ⑦ se alege functia dorita (Hz, %), de pe aparatul BENNING MM P3.
• Cu butonul „SELECT“ ⑤ de pe aparatul BENNING MM P3 se comuta pe masurarea ciclului de masurare (%) (se apasa tasta o singura data).
• Conductorii de masurare de siguranta se vor pune în contact cu punctele de masurare, cititi valoarea masurata înscrisa în afisajul digital ①, de pe aparatul BENNING MM P3.

vezi imaginea 8: Masurarea frecventei/ ciclu de masurare

9. Conditii de întretinere ale aparatului

Asigurati-va ca înainte de a deschide aparatul BENNING acesta este deconectat de la tensiune! Pericol electric!

Lucrul la aparatul BENNING MM P3 deschis aflat sub tensiune, este rezervat ex-

clusiv pentru electricienii de specialitate care trebuie sa ia masuri speciale pentru a preveni accidente.

Pentru a scoate aparatul BENNING MM P3 de sub tensiune înainte de deschide trebuie sa procedati astfel:

• Îndepartati mai întâi conductorii de masurare de siguranta de punctele de masurare.
• Întoarceti comutatorul rotativ ⑦ în pozitia „OFF“.

9.1 Depozitarea aparatului

În conformitate cu anumite conditii, securitatea aparatului BENNING MM P3 nu mai este garantata; aceasta se întâmpla în urmatoarele situatii:

• Deteriorari vizibile pe carcasa aparatului si la conductorii de masurare de siguranta
• Erori de masurare,
• Consecintele vizibile din cauza unei depozitari îndelungate în conditii necore-spunzatoare si
• Deteriorari vizibile datorate unui transport în conditii necorespunzatoare.

În aceste cazuri, aparatul BENNING MM P3 este oprit imediat, se va îndeparta de punctele de monitorizare si se va asigura împotriva unei re-utilizari chiar si ocazionale.

9.2 Curatire

Curatati carcasa exterioara a aparatului, cu o laveta curata si uscata (cu exceptia lavetelor de curatare speciale). Nu folositi solventi si/ sau abrazive pentru curatarea aparatului. Asigurati-va ca în compartimentul bateriei si pe bornele bateriei nu sunt urme cu scurgeri electrolitice din baterie.

În cazul în care în zona bateriei sau a locasului acesteia se afla impuritati electrolitice sau depuneri albe, acestea vor fi curatate cu o laveta uscata.

9.3 Înlocuirea bateriei

Înainte de a deschide aparatul BENNING MM P3, acesta va fi deco- nectat de la reteaua de tensiune! Pericol electric!

Aparatul BENNING MM P3 este alimentat de doua baterii înglobate a 1,5 V (LR44) fiecare.

O schimbare a bateriei (a se vedea figura 9) este necesara în cazul în care pe ecran

①, va aparea simbolul bateriei ③.

Pentru a înlocui bateria:

• Scoateti conductorii de masurare, din circuitul ce urmeaza a fi masurat.
• Pozitionati comutatorul rotativ ⑦ în pozitia „OFF“.
• Asezati aparatul BENNING MM P3 pe partea din fata si desfaceti surubul din partea de jos a carcasei.
• Ridicati cu grija capacul locasului de baterie.

Nu slabiti nici un surub de pe circuitele integrate ale aparatului BENNING MM P3.

• Scoateti bateriile descarcate din compartimentul bateriei.
• Introduceti bateriile noi în compartimentul bateriei cu polaritatea corecta, polaritatea pozitiva este indicata în sus.
• Puneti capacul locasului de baterie înapoi si strângeti suruburile din nou. vezi imaginea 9: Schimbarea bateriilor

Aduceti-va aportul pentru a proteja mediul înconjurator! Bateriile nu au voie sa fie depozitate în gunoiul menajer. Acestea pot fi returnate la un punct de colectare pentru bateriile folosite sau pot fi depozitate la deseuri speciale. Va rugam sa va informati în comunitatea dumneavoastra.

9.4 Calibrarea

BENNING garantează, în primul an de la data livrării, respectarea specificațiilor și a preciziei aparatului menționate în manualul de utilizare.

Pentru a obtine exactitatea specificata mai sus a rezultatelor de masurare, aparatul trebuie sa fie calibrat în mod regulat de catre serviciul fabricii noastre. Va recommandam un interval de calibrare de un an. În acest scop, trimiteti aparatul la unitatea noatra de la urmatoarea adresa:

Puteti stoca conductorii de masurare prin înfasurarea lor si fixarea acestora în interiorul carcasei de protectie.

vezi imaginea 10: Folosirea husei de protectie

11. Mediul înconjurator

Va rugam ca la sfârsitul duratei de exploatare acesta sa fie restituit în locuri prevazute pentru acest scop, sau sa fie depus la sisteme de colectare.
