BRUGSANVISNING MM P3 BENNING

DK Betjeningsvejledning

FIN Käyttöohjeet

GR Οδηγίες χρήσεως

Kezelési utasítás

Istruzioni d'uso

Is Notkunarleiðbeiningar

N Bruksanvisning

figur 2: Jævnspændingsmåling

figur 3: Vekselspændingsmåling

Bilde 8: Frekvens-/tasteforholdsmåling

figur 10: Anvendelse af beskyttelsesetuiet

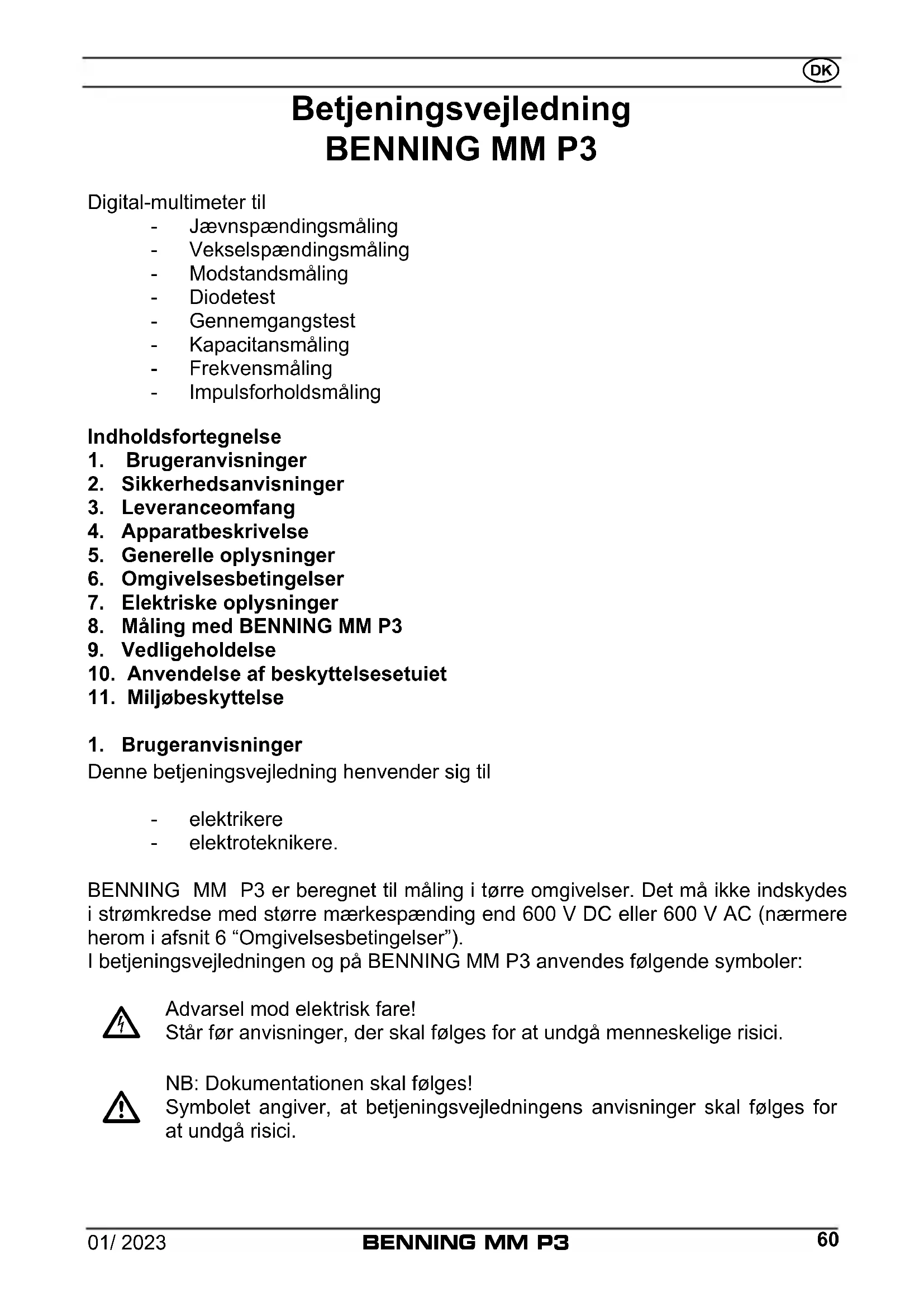

Betjeningsvejledning BENNING MM P3

Digital-multimeter til

• Jævnspændingsmåling
• Vekselspændingsmåling
• Modstandsmåling
• Diodetest
• Gennemgangstest
• Kapacitansmåling
• Frekvensmåling
• Impulsforholdsmåling

Indholdsfortegnelse

1. Brugeranvisninger
2. Sikkerhedsanvisninger
3. Leveranceomfang
4. Apparatbeskrivelse
5. Generelle oplysninger
6. Omgivelsesbetingelser
7. Elektriske oplysninger
8. Måling med BENNING MM P3
9. Vedligeholdelse
10. Anvendelse af beskyttelsesetuiet
11. Miljøbeskyttelse

1. Brugeranvisninger

Denne betjeningsvejledning henvender sig til

• elektrikere
• elektroteknikere.

BENNING MM P3 er beregnet til måling i tørre omgivelser. Det må ikke indskydes i strømkredse med større mærkespænding end 600 V DC eller 600 V AC (nærmere herom i afsnit 6 "Omgivelsesbetingelser").

I betjeningsvejledningen og på BENNING MM P3 anvendes følgende symboler:

Advarsel mod elektrisk fare!

Dette symbol kendetegner området "gennemgangstest". brummeren tjener til afgivelse af det akustiske resultat.

Dette symbol kendetegner området "kapacitanstest".

(DC) Jævnspænding.

(AC) Vekselspænding.

Jord (spænding mod jord).

2. Sikkerhedsanvisninger

Apparatet er testet og bygget iflg.

DIN VDE 0411 del 1/ EN 61010-1

DIN VDE 0411 del 2-033/ EN 61010-2-033

DIN VDE 0411 del 031/ EN 61010-031

og har forladt fabrikken i en sikkerhedsteknisk fejlfri tilstand.

For at opretholde denne tilstand og sikre en risikofri drift skal brugeren følge de anvisninger og advarselssymboler, der er indeholdt i denne vejledning.

Apparatet må kun benyttes i strømkredse af overspændingskategori II med max. 600 V leder mod jord eller overspændingskategori III med 300 V leder mod jord.

Vær opmærksom på, at arbejde på spændingsførende dele og anlæg grundlæggende er farligt. Allerede spændinger fra 30 V AC og 60 V DC kan være livsfarlige for mennesker.

Før enhver ibrugtagning skal apparatet og ledningerne kontrolleres for skader.

Kan det antages, at en risikofri drift ikke længere er mulig, skal apparatet tages ud af drift og sikres mod utilsigtet drift.

Det kan antages, at en risikofri drift ikke længere er mulig,

• hvis apparatet eller måleledningerne viser synlige skader,
• hvis apparatet ikke længere virker,
• efter længere opbevaring under ugunstige forhold,

- efter tunge transportbelastninger.

For at udelukke fare - må måleledningerne ikke berøres på de blanke målespidser,

3. Leveranceoomfang

Til leverancen af BENNING MM P3 hører:

3.2 ét stk. beskyttelsesetui.

3.3 to 1,5 V batterier (LR44) er indbygget i apparatet som originaludstyr,

3.4énbetjeningsvejledning.

Tip om sliddele:

- BENNING MM P3 strømforsynes fra to indbyggede 1,5 V batterier (LR44).

De i figurerne 1 angivne visnings- og betjeningselementer betegnes som følger:

① Digitaldisplay, til måleværdien og visning af områdeoverskridelse,
② Polaritetsvisning,
③ Batteriindikation, fremkommer ved afladet batteri,
④ HOLD-tast, lagring af den viste måleværdi,
⑤ SELECT-tast, til valg af anden- eller trediefunktion,
6 RANGE-tast, skift automatisk/manuelt måleområde,
⑦ Drejeomskifter, til valg af målefunktion,
8 Sikkerhedsmåleledning (rød), positiv ^1 tilslutning for V, Ω, -1 Hz,
9 COM-sikkerhedsmåleledning (sort), fælles tilslutning for spændings-, mod-stands-, frekvens-, impulsforholds-, kapacitansmålinger, gennemgangs- og diodetest,

1) Herpå beror den automatiske polaritetsvisning for jævnstrøm og -spænding

5. Generelle oplysninger

5.1 Generelle oplysninger om multimeteret

5.1.1 Digitaldisplayet ① er udført som 3^5/_6 -cifret LCD-display med 14 mm skrifthøjde med decimalpunkt. Den største visningsværdi er 5000.
5.1.2 Polaritetsvisningen② virker automatisk. Kun en poling mod bøsningsdefinitionerne angives med “-”.
5.1.3 Områdeoverskridelse vises med "OL" eller "-OL" og delvist med en akustisk advarsel.

5.1.4 Måleværdilagring "HOLD": Ved aktivering af tasten "HOLD" ^4 kan måleresultatet lagres. I displayet fades samtidigt symbolet "HOLD" ind. Fornyet aktivering af tasten skifter tilbage til målemodus.

5.1.5 Tasten "SELECT" ⑤ vælger drejeomskifterstillingens anden- og trediefunktion.

Tip:

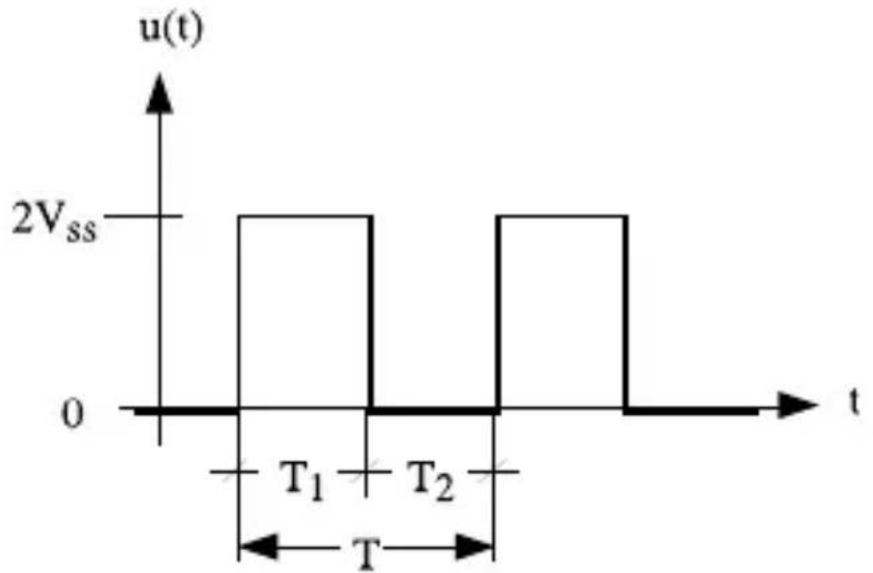

Funktionen “%” beskriver impulsforholdet for periodiske signaler:

$$ [ \% ] = \frac {T _ {1}}{T} $$

5.1.6 Områdetasten "RANGE" ⑥ tjener til videreskift af det manuelle måleområde med samtidig udblænding af "AUTO" i displayet. Ved længere tastetryk (1 sekund) vælges automatisk områdevalg (visning "AUTO").

I drejeomskifterstillingen har tasten "RANGE" en relativværdi-funktion "REL Δ". Ved tasteaktivering lagres den aktuelle måleværdi, og differensen (Offset) mellem den lagrede måleværdi og den følgende måleværdi vises. Relativværdi-funktionen "REL Δ" muliggør nulstilling i kapacitansområdet med måleledninger, der ikke har været i berøring. En ny tasteaktivering skifter tilbage til normalmodus.

5.1.7 Målehastigheden for BENNING MM P3 udgør nominelt 3 målinger pr. sekund for digitaldisplayet.

5.1.8 BENNING MM P3 tændes eller slukkes via drejeomskifteren ⑦. Slukket stilling "OFF".

5.1.9 BENNING MM P3 slukker selv efter ca. 30 min (APO, Auto-Power-Off). Den automatiske afbrydelse kan deaktiveres, idet tasten "RANGE" aktiveres og BENNING MM P3 samtidigt tændes fra omskifterstillingen "OFF".

5.1.10 Måleværdiens temperaturkoefficient: 0,2 x (angivet målenøjagtighed)/°C < 18 °C eller > 28 °C, baseret på værdien ved referencetemperaturen på 23 °C.

5.1.11 BENNING MM P3 strømforsynes fra to 1,5 V batterier (LR44).

5.1.12 Hvis batterispændingen synker under den af BENNING MM P3 tilvejebragte arbejdsspænding, fremkommer et batterisymbol ③ i displayet ①.

5.1.13 Batteriernes levetid udgør ca 100 timer (alkalibatteri).

5.1.14 Apparatmål: (L x B x H) = 132 x 86 x 19 mm med beskyttelsesetui Apparatvægt: 130 g med beskyttelsesetui og batteri.

5.1.15 Sikkerhedsmåleledningerne er udført i 2 mm-stik-teknik. De tilsluttede sikkerhedsmåleledninger lever op til BENNING MM P3's mærkespænding.

6. Omgivelsesbetingelser

- BENNING MM P3 er beregnet til målinger i tørre omgivelser,

- Barometerhøjde ved målinger: max. 2000 m,

• Overspændningskategori/installationskategori: IEC 60664-1/ IEC 61010-1 → 300 V kategori III; 600 V kategori II,
• Tilsmudsningsgrad: 2,
• Beskyttelsesklasse: IP 30 DIN VDE 0470-1 IEC/EN 60529

Ingen vandbeskyttelse, (0 - andet kodeciffer).

- Arbejdstemperatur og relativ luftfugtighed:

Ved arbejdstemperatur fra 0 °C til 30 °C: relativ luftfugtighed mindre end 80 %,
Ved arbejdstemperatur fra 31 °C til 40 °C: relativ luftfugtighed mindre end 75 %,
Ved arbejdstemperatur fra 41 °C til 50 °C: relativ luftfugtighed mindre end 45 %,
- Opbevaringstemperatur: BENNING MM P3 kan opbevares ved temperaturer fra - 20 °C til + 60 °C (luftfugtighed 0 til 80 %). Samtidigt skal batteriet udtages af apparatet.

7. Elektriske oplysninger

Bemærkning: Målenøjagtigheden er angivet som sum af

• en relativ andel af måleværdien og
• et antal cifferskridt (dvs. talskridt på sidste ciffer).

Denne målenøjagtighed gælder ved temperaturer fra 18 °C til 28 °C og en relativ luftfugtighed mindre end 80%.

7.1 Jævnspændingsområder (omskifterstilling: V, mV _DC )

Indgangsmodstanden udgør 10 MΩ.

Måleområde Opløsning Målenøjagtighed			Overbelasnings-beskyttelse
400 mV 0,1 mV ± (0,7 % af måleværdien + 5 Ciffskridt)			600 V_DC
4 V 1 mV ± (0,6 % af måleværdien + 2 Ciffskridt)			600 V_DC
40 V 10 mV ± (0,6 % af måleværdien + 2 Ciffskridt)			600 V_DC
400 V	100 mV	± (0,6 % af måleværdien + 2 Ciffskridt)	600 V_DC
600 V	1 V	± (0,7 % af måleværdien + 5 Ciffskridt)	600 V_DC

7.2 Vekselspændingsområder (omskifterstilling: V_AC , Hz, %)

Indgangsmodstanden udgør 10 MΩ parallel med 100 pF.

Måleområde Opløsning	Målenøjagtighed *1i frekvensområdet 50 Hz - 500 Hz		Overbelasnings-beskyttelse
400 mV 0,1 mV ± (1,5 % af måleværdien + 5 Cifferskridt)			600 V_eff
4 V 1 mV ± (0,9 % af måleværdien + 5 Cifferskridt)			600 V_eff
40 V 10 mV ± (0,9 % af måleværdien + 5 Cifferskridt)			600 V_eff
400 V	100 mV	± (0,9 % af måleværdien + 5 Cifferskridt)	600 V_eff
600 V	1 V	± (0,9 % af måleværdien + 5 Cifferskridt)	600 V_eff

Måleværdien fra BENNING MM P3 fremkommer ved middelværdiensretning og vises som effektivværdi.

*1 Målenøjagtigheden er specificeret for en sinuskurveform. Ved ikke-sinusformede kurveformer bliver visningsværdien unøjagtgere.

7.3 Modstandsområder (omskifterstilling: Ω, ►)

Overbelastningsbeskyttelse ved modstandsmålinger: 600 V _eff

Måleområde Opløsning Målenøjagtighed		Max. tomgangsspænding
400 Ω 0,1 Ω ± (0,9 % af måleværdien + 5 Cifferskridt) 0,4 V
4 kΩ 1 Ω ± (0,9 % af måleværdien + 2 Cifferskridt) 0,4 V
40 kΩ 10 Ω ± (0,9 % af måleværdien + 2 Cifferskridt) 0,4 V
400 kΩ 100 Ω ± (0,9 % af måleværdien + 2 Cifferskridt) 0,4 V
4 MΩ	1 kΩ ± (1,5 % af måleværdien + 5 Cifferskridt) 0,4 V
40 MΩ	10 kΩ ± (1,5 % af måleværdien + 5 Cifferskridt) 0,4 V

Den indbyggede brummer lyder ved en modstand R mindre end 50 Ω.

Måleområde	Opløsning	Max. målestrøm	Max. tomgangssp.
	1 mV	1,1 mA	1,5 V

7.5 Kapacitansområder (omskifterstilling: -1(-)

Betingelser: Kondensatorer aflades og påtrykkes den angivne polaritet.

Overbelastningsbeskyttelse ved kapacitansmålinger: 600 V _eff

Måleområde	Opløsning	Målenøjagtighed
50 nF	10 pF	± (5,0 % af måleværdien + 0,2 nF)*
500 nF	100 pF	± (2,9 % af måleværdien + 5 Cifferskridt)
5 μF	1 nF	± (2,9 % af måleværdien + 5 Cifferskridt)
50 μF	10 nF ± (2,9 % af måleværdien + 5 Cifferskridt)
100 μF	100 nF	± (2,9 % af måleværdien + 5 Cifferskridt)

Måletiden er afhængig af kondensatorstørrelsen og kan løbe op til 20 sekunder.

* Målenøjagtigheden er specificeret for måleværdier fra 10 nF og foregående nulstilling via tasten "RANGE/ REL Δ (−+)".

7.6 Frekvensområder

Overbelastningssikring ved frekvensmålinger: 600 V _eff

7.6.1 Frekvensområder for firkantsignaler (omskifterstilling: Hz, %)

Måleområde Opløsning	Målenøjagtighed for 5 Vss max (firkantsignal)	Følsomhed
5 Hz 0,001 Hz ± (0,3 % af måleværdien + 5 Cifferskridt) > 1,0 V		ss(Firkant)
50 Hz 0,01 Hz ± (0,3 % af måleværdien + 5 Cifferskridt) > 1,0 V		ss(Firkant)
500 Hz 0,1 Hz ± (0,3 % af måleværdien + 5 Cifferskridt) > 1,0 V		ss(Firkant)
5 kHz 1 Hz ± (0,3 % af måleværdien + 5 Cifferskridt) > 1,0 V		ss(Firkant)
50 kHz 10 Hz ± (0,3 % af måleværdien + 5 Cifferskridt) > 1,0 V		ss(Firkant)
500 kHz 100 Hz ± (0,3 % af måleværdien + 5 Cifferskridt) > 1,0 V		ss(Firkant)
5 MHz 1 kHz ± (0,3 % af måleværdien + 5 Cifferskridt) > 1,0 V		ss(Firkant)

7.6.2 Frekvensvisning for sinussignaler (omskifterstilling: V_AC , Hz, %) og aktivering af “SELECT”-tasten:

Målenøjagtighed: ± (0,3 % + 5 cifferskridt) gyldig for sinusspændinger op til 600 V eff (10 Hz - 500 Hz) og udlæste værdier i vekselstrømsområdet (V AO ) større end 50 % af måleområdets max-værdi.

7.7 Impulsforhold for firkantsignaler (omskifterstilling: Hz, %)

Overbelastningssikring ved impulsforhold: 600 V _eff

Måleområde Opløsning		Målenøjagtighed indtil 5 Vss max (firkantsignal, 5 Hz - 5 kHz)	Følsomhed (30% ≤ % ≤ 70%)
0,1 % - 99,9 %	0,1 %	± (0,5 % af måleværdien + 3 Cifferskridt)	>1,0 Vss(Firkant)

8.1 Forberedelse af måling

BENNING MM P3 må kun benyttes og opbevares ved de angivne opbevarings- og arbejdstemperaturbetingelser; undgå vedvarende solindstråling.

• Den tilsluttede sorte og røde sikkerhedsmåleledning opfylder den gældende forskrift, når de er ubeskadiget.
• Den tilsluttede sorte og røde sikkerhedsledning skal beskyttes mod urenheder.
• Sikerhedsmåleledningernes isolering kontrolleres. Hvis isoleringen er beskadiget, skal apparatet straks tages ud af brug.
• Sikkerhedsmåleledninger skal testes for gennemgang. Hvis lederen i sikkerhedsmåleledningen er brudt, skal apparatet straks tages ud af brug.
• Før en anden funktion vælges på drejeomskifteren⑦, skal sikkerhedsmåleledningerne fjernes fra målepunktet.
• Stærke støjkilder i nærheden af BENNING MM P3 kan føre til ustabil visning og til målefejl.

8.2 Spændingsmåling

Max. spænding mod jordpotential skal overholdes! Elektrisk risiko!

Den største spænding, der må ligge på ledninger

- COM- tilslutning 9

i BENNING MM P3 i forhold til jord, udgør 600 V.

• Med drejeomskifteren ⑦ vælges den ønskede funktion (V AC) eller (V DC) på BENNING MM P3.
• Sikkerhedsmåleledningerne bringes i kontakt med målepunkterne, måleværdien aflæses på digitaldisplayet ① på BENNING MM P3.
• I drejeomskifterstilling (V _AC ) kan tasten “SELECT” ⑤ bruges til at foretage skift til frekvensmåling (tast trykkes én gang) eller impulsforholdsmåling (tast trykkes to gange).

Tip:

I lave spændingsområder og med åbne sikkerhedmålesledninger kan 0 V-visningen udeblive på grund af indstråling. BENNING MM P3 funktionstestes ved kortslutning af målespidserne.

se figur 2: Jævnspændingsmåling

se figur 3: Vekselspændingsmåling

8.3 Modstandsmåling

- Med drejeomskifteren ⑦ vælges den ønskede funktion (Ω, ,→) på BENNING MM P3.

- Sikkerhedsmåleledningerne bringes i kontakt med målepunkterne, måleværdien aflæses på digitaldisplayet ① på BENNING MM P3.

se figur 4: Modstandsmåling

8.4 Diodetest

• Med drejeomskifteren ⑦ vælges den ønskede funktion (Ω, ,▶) på BENNING MM P3.
• Med tasten "SELECT" ⑤ på BENNING MM P3 foretages skift til diodetest (▶) (tasten trykkes én gang).
• Sikkerhedsmåleledningerne bringes i kontakt med diodetilledningerne, måleværdien aflæses på digitaldisplayet ① på BENNING MM P3.
• For en normal Si-diode, påtrykt i lederetningen, vises gennemgangsspændingen mellem 0,400 V og 0,900 V. Visningen "000" henviser til en kortslutning i dioden, visningen "000" henviser til et brud i dioden.
• For en diode, påtrykt i spærreretningen, vises "OL". Hvis dioden er fejlbehæftet, vises "000" eller andre værdier.

se figur 5: Diodetest

8.5 Gennemgangstest med brummer

• Med drejeomskifteren ⑦ vælges den ønskede funktion (Ω, ,→på) BENNING MM P3.
• Med tasten "SELECT" ⑤ på BENNING MM P3 foretages skift til gennemgangstest ( )tasten trykkes to gange).
• Sikkerhedsmåleledningerne bringes i kontakt med målepunkterne.
• Hvis modstanden mellem målepunkterne underskrider 50 Ω, lyder den ind-

byggede brummer i BENNING MM P3.

se figur 6: Gennemgangstest med brummer

8.6 Kapacitansmåling

Kondensatorer aflades fuldstændigt før kapacitansmålinger! Bøsningerne for kapacitansmåling må aldrig påtrykkes spænding! Apparatet kan blive beskadiget eller ødelagt! Et beskadiget appaprat kan udgøre en elektrisk risiko!

• Med drejeomskifteren BENNING MM P3.
  ⑦ vælges den ønskede funktion (−10) på
• Kondensatorens polaritet fastslås, og kondensatoren aflades fuldstændigt.
• I givet fald udføres nulstilling via tasten "RANGE/ REL Δ (H−) "6.
• Sikkerhedsmåleledningerne bringes i kontakt med den afladede kondensator i overensstemmelse med dens polaritet, måleværdien aflæses på digitaldisplayet ① på BENNING MM P3.

se figur 7: Kapacitansmåling

8.7 Frekvensmåling

• For at måle firkantsignaler op til max 5 V _ss vælges den ønskede funktion (Hz, %) med drejeomskifteren ⑦.
• For at måle sinussignaler op til 600 V eff vælges den ønskede funktion (V AC , Hz, %) med drejeomskifteren ⑦, og skift til frekvensmåling (Hz) foretages med tasten "SELECT".
• Vær opmærksom på den minimale følsomhed for frekvensmålinger på BENNING MM P3!
• Sikkerhedsmåleledningerne bringes i kontakt med målepunkterne, måleværdien aflæses på digitaldisplayet ① på BENNING MM P3.

• Med drejeomskifteren ⑦ vælges den ønskede funktion (Hz, %) på BENNING MM P3.
• Med tasten "SELECT ^5 foretages skift til impulsforholdsmåling (%) på BENNING MM P3 (tasten trykkes én gang).
• Sikkerhedsmåleledningerne bringes i kontakt med målepunkterne, måleværdien aflæses på digitaldisplayet ① på BENNING MM P3.

Før åbning skal BENNING MM P3 ubetinget gøres spændingsfrit! Elektrisk risiko!

Arbejdet på det åbnede BENNING MM P3 under spænding er udelukkende for- beholdt fagfolk, der samtidigt skal træffe foranstaltninger til ulykkesforebygelse.

Sådan gøres BENNING MM P3 spændingsfrit, før apparatet åbnes:

• Først fjernes begge sikkerhedsmåleledninger fra måleobjektet.
• Drejeomskifteren ⑦ drejes til stillingen "OFF".

9.1 Sikring af apparatet

Under bestemte forudsætninger kan sikkerheden ved omgang med BENNING MM P3 ikke længere garanteres, f.eks. ved:

• Synlige skader på huset og på sikkerhedsmåleledningerne,
• Fejl ved målinger,
• Registrérbare følger af længere opbevaring under ikke-tilladte betingelser, og
• Registrérbare følger af ekstraordinær transportpåvirkning.

I disse tilfælde skal BENNING MM P3 øjeblikkeligt afbrydes, fjernes fra målepunkterne og sikres mod ny benyttelse.

9.2 Rengøring

Huset renses udvendigt med en ren og tør klud (undtagelse specielle renseservietter). Anvend ingen opløsnings og/eller skuremidler for at rense apparatet. Vær ubetinget opmærksom på, at batterikassen og batterikontakterne ikke forurenes af udsivende batteri-elektrolyt.

Såfremt elektrolyt-forureninger eller hvide aflejringer er til stede i området omkring batteriet eller batterihuset, renses også disse med en tør klud.

9.3 Batteriskift

Før åbning skal BENNING MM P3 ubetinget gøres spændingsfrit! Elektrisk risiko!

BENNING MM P3 strømforsynes fra to indbyggede 1,5 V batterier (LR44). Et batteriskift (se figur 9) er nødvendigt, hvis batterisymbolet ^③ fremkommer i displayet ^① . Sådan skiftes batteriet:

• Sikkerhedsmåleledningerne fjernes fra målekredsen.
• Drejeomskifteren ⑦ drejes til stillingen "OFF".
• BENNING MM P3 lægges med forsiden nedad, og skruen i husets bund løsnes.
• Husets bund løftes forsigtigt af.

Ingen skruer i det trykte kredsløb i BENNING MM P3 må løsnes!

• De afladede batterier tages ud af batterikassen.
• De nye batterier lægges med polerne korrekt placeret i batterikassen, pluspolen peger opad.
• Husets bund klikkes på overdelen, og skruerne strammes igen.

se figur 9: Batteriskift

Bidrag til bevarelse af miljøet! Batterier hører ikke hjemme i husholdningsaffaldet. De kan afleveres på et indsamlingssted for gamle batterier og farligt affald. Information fås hos kommunen.

9.4 Kalibrering

BENNING garanterer for alle oplysninger i overensstemmelse med de tekniske specifikationer, der er anført i brugsanvisningen i 1. år fra udleveringsdatoen.

For at opretholde måleresultaternes angivne nøjagtighed skal apparatet regelmæssigt kalibreres hos vor fabriksservice. Vi anbefaler et kalibreringsinterval på ét år.

10. Anvendelse af beskyttelsesetuiet

- Sikkerhedsmåleledningerne kan opbevares, idet de vikles op og fastgøres i beskyttelsesetuiet med velcro-lukningen.

se figur 10: Anvendelse af beskyttelsesetuiet

11. Miljøbeskyttelse

Ved afslutningen af apparatets levetid afleveres det til et af de til rådighed stående retur- og opsamlingssystemer.

Dette symbolet merker området "Diodekontroll".

2. Sikkerhetsanvisninger

Apparatet er konstruert i henhold til

DIN VDE 0411 del 1/ EN 61010-1

DIN VDE 0411 del 2-033/ EN 61010-2-033

DIN VDE 0411 del 031/ EN 61010-031

Det må antas at en farefri bruk ikke lenger er mulig:

For å utelukke en fare - skal du ikke berøre måleledningene på de blanke målespissene

3. Leveringsomfang

5.1.7 Måleraten til BENNING MM P3 er nominelt 3 målinger pr. sekund for digital-visningen.

Overbelastningsvern ved motstandsmålinger: 600 V _eff

Den innebygde summeren høres ved en motstand R som er mindre enn 50 Ω.

Måleområde	Oppløsning	Maks. målestrøm	Maks. tomgangsspenning
	1 mV	1,1 mA	1,5 V

7.5 Kapasitetsområder (Bryterstilling: -+)

Overlastbeskyttelse ved frekvensmålinger: 600 V _eff

7.6.1 Frekvensområder for kvadratsignaler (bryterstilling: Hz, %)

Måleområde Oppløsning	Målenøyaktighet for 5 Vss maks. (kvadratsignal)	Følsomhet
5 Hz 0,001 Hz ± (0,3 % av måleverdien + 5 siffer) > 1,0 V		ss (kvadrat)
50 Hz 0,01 Hz ± (0,3 % av måleverdien + 5 siffer) > 1,0 V		ss (kvadrat)
500 Hz 0,1 Hz ± (0,3 % av måleverdien + 5 siffer) > 1,0 V		ss (kvadrat)
5 kHz 1 Hz ± (0,3 % av måleverdien + 5 siffer) > 1,0 V		ss (kvadrat)
50 kHz 10 Hz ± (0,3 % av måleverdien + 5 siffer) > 1,0 V		ss (kvadrat)
500 kHz 100 Hz ± (0,3 % av måleverdien + 5 siffer) > 1,0 V		ss (kvadrat)
5 MHz 1 kHz ± (0,3 % av måleverdien + 5 siffer) > 1,0 V		ss (kvadrat)

se bilde 8: Frekvens-/tasteforholdsmåling

8.8 Frekvens-/tasteforholdsmåling

• Med dreiebryteren ⑦ velger du den ønskede funksjonen (Hz, %) på BENNING MM P3.
• Med tasten "SELECT" 5 på BENNING MM P3 foretar du omkoblingen til taste-forholdsmåling (%) (trykk én gang på tasten).
• Kontakt sikkerhetsmåleledningene med målepunktene, avles måleverdien på digitalvisningen ① på BENNING MM P3.

se bilde 8: Frekvens-/tasteforholdsmåling

9. Vedlikehold

En batteriutveksling (se bilde 9) er nødvendig hvis det i visningen ^1 kommer frem et batteriesymbol ^3 .

Viktigt, se dokumentationen!

- COM-säkerhetskabeln (svart) 9

Så byter du batteriet:
