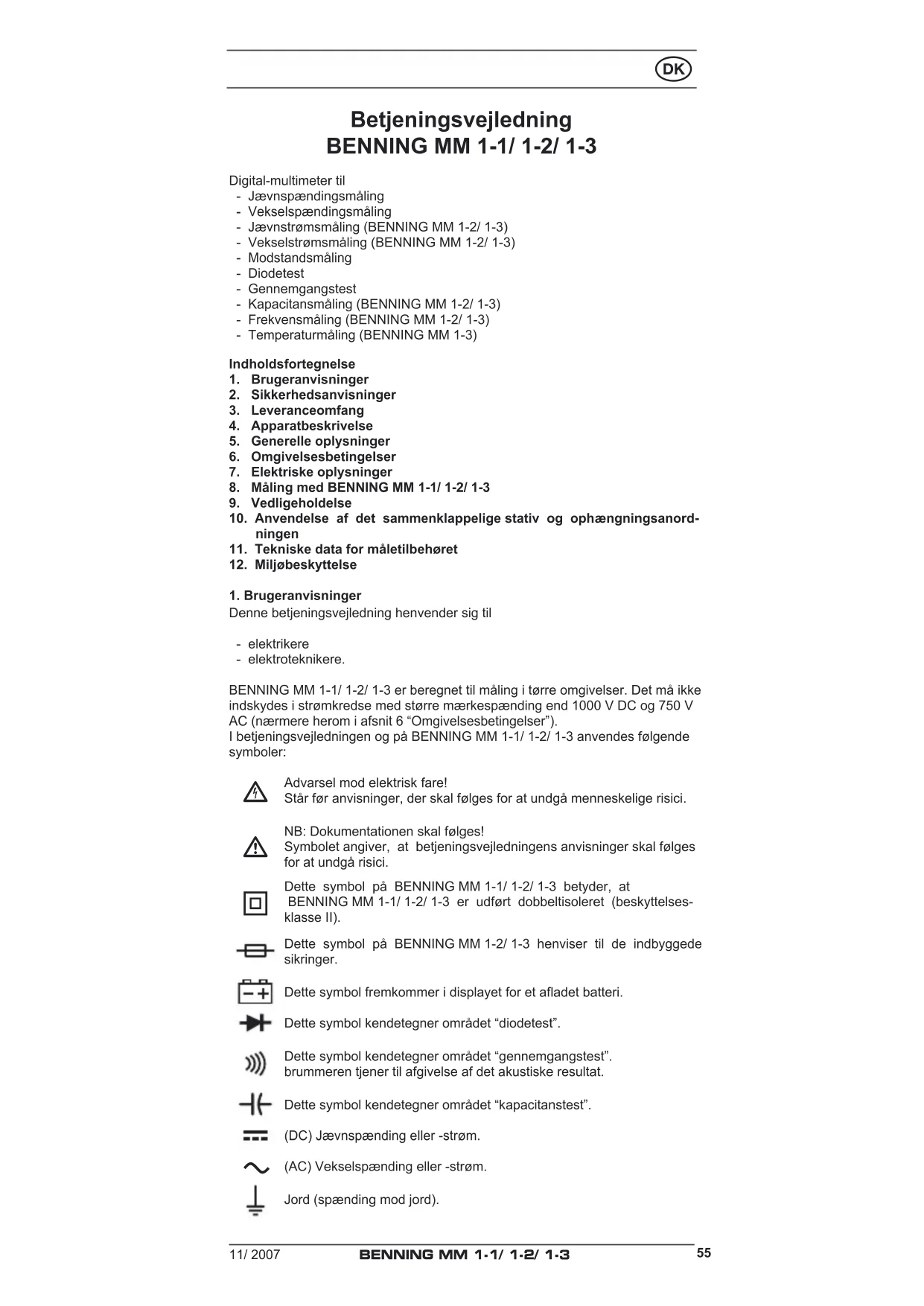

BRUGSANVISNING MM 11 BENNING

1. Brugeranvisninger

2. Sikkerhedsanvisninger

5. Generelle oplysninger

6. Omgivelsesbetingelser

7. Elektriske oplysninger

10. Anvendelse af det sammenklappelige stativ og ophængningsanord‑

1. Brugeranvisninger

Denne betjeningsvejledning henvender sig til - elektrikere - elektroteknikere. BENNING MM 1-1/ 1-2/ 1-3 er beregnet til måling i tørre omgivelser. Det må ikke indskydes i strømkredse med større mærkespænding end 1000 V DC og 750 V AC (nærmere herom i afsnit 6 “Omgivelsesbetingelser”). I betjeningsvejledningen og på BENNING MM 1-1/ 1-2/ 1-3 anvendes følgende symboler:

Dette symbol på BENNING MM 1-1/ 1-2/ 1-3 betyder, at BENNING MM 1-1/ 1-2/ 1-3 er udført dobbeltisoleret (beskyttelses- klasse II). Dette symbol på BENNING MM 1-2/ 1-3 henviser til de indbyggede sikringer. Dette symbol fremkommer i displayet for et aadet batteri. Dette symbol kendetegner området “diodetest”. Dette symbol kendetegner området “gennemgangstest”. brummeren tjener til afgivelse af det akustiske resultat. Dette symbol kendetegner området “kapacitanstest”. (DC) Jævnspænding eller -strøm.

(AC) Vekselspænding eller -strøm. Jord (spænding mod jord). 11/ 2007 BENNING MM 1‑1/ 1‑2/ 1‑356

2. Sikkerhedsanvisninger

Apparatet er testet og godkendt ig. DIN VDE 0411 Del 1/ EN 61010-1 og har forladt fabrikken i en sikkerhedsteknisk fejlfri tilstand. For at opretholde denne tilstand og sikre en risikofri drift skal brugeren følge de anvisninger og advarselssymboler, der er indeholdt i denne vejledning.

Apparatet må kun benyttes i strømkredse af overspændingska‑ tegori II med max. 1000 V leder mod jord eller overspæn‑ dingskategori III med 600 V leder mod jord. Vær opmærksom på, at arbejde på spændingsførende dele og anlæg grundlæggende er farligt. Allerede spændinger fra 30 V AC og 60 V DC kan være livsfarlige for mennesker.

Før enhver ibrugtagning skal apparatet og ledningerne kontrol‑ leres for skader. Kan det antages, at en risikofri drift ikke længere er mulig, skal apparatet tages ud af drift og sikres mod utilsigtet drift. Det kan antages, at en risikofri drift ikke længere er mulig, - hvis apparatet eller måleledningerne viser synlige skader, - hvis apparatet ikke længere virker, - efter længere opbevaring under ugunstige forhold, - efter tunge transportbelastninger.

For at udelukke fare ‑ må måleledningerne ikke berøres på de blanke måle‑ spidser, ‑ stikkes måleledningerne i de tilsvarende mærkede måle‑ bøsninger på multimeteret.

ét stk. måleadapter med trådtemperaturføler Typ K ( BENNING MM 1-3)

3.5 ét stk. gummiophængningsanordning,

3.6 ét stk. kompaktbeskyttelsestaske,

3.7 to 1,5 V mikrobatterier er indbygget i apparatet som originaludstyr,

3.8 én sikring er indbygget som originaludstyr i (BENNING MM 1-2/ 1-3),

3.9 én betjeningsvejledning.

Tip om sliddele: - BENNING MM 1-1/ 1-2/ 1-3 strømforsynes fra to indbyggede 1,5 V mikro- batterier (IEC 6 LR 03). - BENNING MM 1-2/ 1-3 indeholder en sikring til beskyttelse mod overbelast- ning: Ét stk. sikring mærkestrøm 10 A flink (600 V), 50 kA (reservedels-nr. 748263) - De ovennævnte sikkerhedsmåleledninger ATL-2 (testet tilbehør) opfylder CAT III 1000 V og er tilladt for en strøm på 10 A.

4. Apparatbeskrivelse

se gur 1a, 1b, 1c: Apparatforside De i gurerne 1a, 1b og 1c angivne visnings- og betjeningselementer betegnes som følger: Digitaldisplay, til måleværdien og visning af områdeoverskridelse, Polaritetsvisning, Batteriindikation, fremkommer ved afladet batteri, MAX/MIN‑tast, lagring af største og mindste måleværdi ( BENNING MM 1-2/ 1-3) 5 Spændingssensor‑tast, til måling af AC-spænding mod jord, RANGE‑tast, skift automatisk/manuelt måleområde, HOLD‑tast, lagring af den viste måleværdi, 8 Drejeomskifter, til valg af målefunktion, 9 Bøsning (positiv

), til V, Ω, , Hz, J COM‑bøsning, fælles bøsning til strøm-, spændings-, modstands-, frek- vens-, temperatur-, kapacitansmålinger, gennemgangs- og diodetest, K Bøsning (positiv

(BENNING MM 1-2/ 1-3), L Ophængningsanordning M LED, som spændingsindikator

) Herpå beror den automatiske polaritetsvisning for jævnstrøm og -spænding

5. Generelle oplysninger

5.1 Generelle oplysninger om multimeteret

5.1.1 Digitaldisplayet er udført som 3½-cifret LCD-display med 16 mm

skrifthøjde med decimalpunkt. Den største visningsværdi er 2000.

største og mindste måleværdi; måleområde forvælges i givet fald med “RANGE”-tasten. Ved tasteaktivering vises følgende værdier: “MAX” viser den lagrede største og “MIN” den mindste værdi. Den fort- løbende registrering af MAX-/ MIN- værdien kan stoppes, hhv. startes, ved aktivering af tasten “HOLD” . Ved længere tastetryk (1 sekund) på tasten “MAX/ MIN” skiftes tilbage til normalmodus.

5.1.5 Områdetasten “RANGE” tjener til videreskift af det manuelle måle-

område med samtidig udblænding af “AUTO” i displayet. Ved længere tastetryk (1 sekund) vælges automatisk områdevalg (visning “AUTO”).

5.1.7 Målehastigheden for BENNING MM 1-1/ 1-2/ 1-3 udgør nominelt 2 må-

linger pr. sekund for digitaldisplayet.

5.1.8 BENNING MM 1-1/ 1-2/ 1-3 tændes eller slukkes via drejeomskifteren

Power-Off). Det tænder igen, hvis en tast eller drejeomskifteren ak- tiveres. En summetone signalerer automatisk slukning af apparatet. Den automatiske afbrydelse kan deaktiveres, idet tasten “RANGE” aktiveres og BENNING MM 1-1/ 1-2/ 1-3 samtidigt tændes fra omskif- terstillingen “OFF”.

5.1.10 Måleværdiens temperaturkoefficient: 0,15 x (angivet målenøjagtighed)/

°C < 18 °C eller > 28 °C, baseret på værdien ved referencetempera- turen på 23 °C.

5.1.12 Hvis batterispændingen synker under den af BENNING MM 1-1/ 1-2/ 1-3

tilvejebragte arbejdsspænding, fremkommer et batterisymbol i dis- playet .

5.1.13 Batteriernes levetid udgør ca 250 timer (alkalibatteri).

5.1.14 Apparatmål: (L x B x H) = 156 x 74 x 44 mm med ophængningsanord-

ning. Apparatvægt: 320 g med ophængningsanordning og batteri.

5.1.15 Sikkerhedsmåleledningerne er udført i 4 mm-stik-teknik. De

medleverede sikkerhedsmåleledninger er udtrykkeligt egnet til BENNING MM 1-1/ 1-2/ 1-3’s mærkespænding og mærkestrøm.

5.1.16 BENNING MM 1-1/ 1-2/ 1-3 kan med en udklappelig støtte stilles op

eller fastgøres med ophængningsanordningen.

5.1.17 På forsiden har BENNING MM 1-1/ 1-2/ 1-3 en registreringsføler som

spændingsindikator til lokalisering af jordede vekselspændinger.

6. Omgivelsesbetingelser

- BENNING MM 1-1/ 1-2/ 1-3 er beregnet til målinger i tørre omgivelser, - Barometerhøjde ved målinger: max. 2000 m, - Overspændningskategori/installationskategori: IEC 60664-1/ IEC 61010-1

• 600 V kategori III; 1000 V kategori II, - Tilsmudsningsgrad: 2, - Beskyttelsesklasse: IP 30 DIN VDE 0470-1 IEC/EN 60529 IP 30 betyder: Beskyttelse mod adgang til farlige dele ogbeskyttelse mod faste fremmedlegemer > 2,5 mm i diameter, (3 – første kodeciffer). Ingen vandbeskyttelse, (0 – andet kodeciffer). - Arbejdstemperatur og relativ luftfugtighed: Ved arbejdstemperatur fra 0 °C til 30 °C: relativ luftfugtighed mindre end 80%, Ved arbejdstemperatur fra 31 °C til 40 °C: relativ luftfugtighed mindre end 75%, Ved arbejdstemperatur fra 41 °C til 50 °C: relativ luftfugtighed mindre end 45%, - Opbevaringstemperatur: BENNING MM 1-1/ 1-2/ 1-3 kan opbevares ved temperaturer fra - 15 °C til + 60 °C (luftfugtighed 0 til 80%). Samtidigt skal 11/ 2007 BENNING MM 1‑1/ 1‑2/ 1‑358

7. Elektriske oplysninger

Bemærkning: Målenøjagtigheden er angivet som sum af - en relativ andel af måleværdien og - et antal cifferskridt (dvs. talskridt på sidste ciffer). Denne målenøjagtighed gælder ved temperaturer fra 18 °C til 28 °C og en relativ luftfugtighed mindre end 80%.

7.1 Jævnspændingsområder

Indgangsmodstanden udgør 10 MΩ. Måleområde *

Opløsning Målenøjagtighed Overbelasnings- beskyttelse 200 mV 100 µV ± (0,5 % af måleværdien + 2 Cifferskridt) 1000 V

2 V 1 mV ± (0,5 % af måleværdien + 2 Cifferskridt) 1000 V

20 V 10 mV ± (0,5 % af måleværdien + 2 Cifferskridt) 1000 V

200 V 100 mV ± (0,5 % af måleværdien + 2 Cifferskridt) 1000 V

1000 V 1 V ± (0,5 % af måleværdien + 2 Cifferskridt) 1000 V

7.2 Vekselspændingsområder

Indgangsmodstanden udgør 10 MΩ parallel med 100 pF. Måleområde *

Opløsning Målenøjagtighed *

i frekvensområdet 50 Hz - 300 Hz Overbelasnings- beskyttelse 200 mV 100 µV ± (2,0 % af måleværdien + 5 Cifferskridt) *

750 V eff 2 V 1 mV ± (1,5 % af måleværdien + 5 Cifferskridt)

750 V eff i frekvensområdet 50 Hz - 500 Hz 20 V 10 mV ± (1,5 % af måleværdien + 5 Cifferskridt)

750 V eff 200 V 100 mV ± (1,5 % af måleværdien + 5 Cifferskridt)

750 V eff 750 V 1 V ± (1,5 % af måleværdien + 5 Cifferskridt)

750 V eff Måleværdien fra BENNING MM 1-1/ 1-2/ 1-3 fremkommer ved middelværdiens- retning og vises som effektivværdi.

Målenøjagtigheden er specificeret for en sinuskurveform. Ved ikke-sinus- formede kurveformer bliver visningsværdien unøjagtigere. Følgende crest- faktorer resulterer således i yderligere fejl: Crest-faktor fra 1,4 til 3,0 yderligere fejl ± 1,5% Crest-faktor fra 3,0 til 4,0 yderligere fejl ± 3%

Ved automatisk områdevalg (AUTO) kan skiftepunktet allerede ligge på ca. 1400 V!

7.3 Jævnstrømsområder (BENNING MM 1-2/ 1-3)

Overbelastningsbeskyttelse: - 10 A (600 V) sikring, ink, 50 kA på 10 A-indgang (BENNING MM 1-2/ 1-3), Måleområde Opløsning Målenøjagtighed Spændingsfald 2 A 1 mA ± (1,0 % af måleværdien + 3 Cifferskridt) 2 V max. 10 A

10 mA ± (1,0 % af måleværdien + 3 Cifferskridt) 2 V max.

i frekvensområdet 50 Hz - 500 Hz Spændingsfald 2 A 1 mA ± (1,5 % af måleværdien + 5 Cifferskridt) 2 V max. 10 A

10 mA ± (1,5 % af måleværdien + 5 Cifferskridt) 2 V max. Måleværdien fremkommer ved middelværdiensretning og vises som effektiv- værdi.

Målenøjagtigheden er specificeret for en sinuskurveform. Ved ikke-sinus- formede kurveformer bliver visningsværdien unøjagtigere. Følgende crest- faktorer resulterer således i yderligere fejl: Crest-faktor fra 1,4 til 3,0 yderligere fejl ± 1,5% Crest-faktor fra 3,0 til 4,0 ýderligere fejl ± 3%

Fra strømværdier ≥ 7 A er den max. tilladte tilkoblingstid begrænset. 11/ 2007 BENNING MM 1‑1/ 1‑2/ 1‑359

Overbelastningsbeskyttelse ved modstandsmålinger: 600 V eff Måleområde *

Opløsning Målenøjagtighed Max. tomgangs- spænding 200 Ω 0,1 Ω ± (0,7 % af måleværdien + 3 Cifferskridt) 1,3 V 2 kΩ 1 Ω ± (0,7 % af måleværdien + 3 Cifferskridt) 1,3 V 20 kΩ 10 Ω ± (0,7 % af måleværdien + 3 Cifferskridt) 1,3 V 200 kΩ 100 Ω ± (0,7 % af måleværdien + 3 Cifferskridt) 1,3 V 2 MΩ 1 kΩ ± (1,0 % af måleværdien + 3 Cifferskridt) 1,3 V 20 MΩ 10 kΩ ± (1,5 % af måleværdien + 3 Cifferskridt) 1,3 V

Ved automatisk områdevalg (AUTO) kan skiftepunktet allerede ligge på ca. 1400 V!

7.6 Diode‑ og gennemgangstest

Den angivne målenøjagtighed gælder i området mellem 0,4 V og 0,8 V. Overbelastningsbeskyttelse ved diodetests: 600 V eff Den indbyggede brummer lyder ved en modstand R mindre end 25 Ω. Måleområde Opløsning Målenøjagtighed Max. målestrøm Max. tomgangssp. 10 mV ± (1,5 % af måleværdien + 5 Cifferskridt) 1,5 mA 2,0 V

7.7 Kapacitansområder (BENNING MM 1-2/ 1-3)

Betingelser: Kondensatorer aades og påtrykkes den angivne polaritet. Overbelastningsbeskyttelse ved kapacitansmålinger: 600 V eff Måleområde Opløsning Målenøjagtighed 2 nF 1 pF ± (1,9 % af måleværdien + 8 Cifferskridt) 20 nF 10 pF ± (1,9 % af måleværdien + 8 Cifferskridt) 200 nF 100 pF ± (1,9 % af måleværdien + 8 Cifferskridt) 2 µF 1 nF ± (1,9 % af måleværdien + 8 Cifferskridt) 20 µF 10 nF ± (1,9 % af måleværdien + 8 Cifferskridt) 200 µF 100 nF ± (1,9 % af måleværdien + 8 Cifferskridt) 2 mF 1 µF ± (1,9 % af måleværdien + 8 Cifferskridt) < 10 cifferskridt ved uktuerende visning

7.8 Frekvensområder (BENNING MM 1-2/ 1-3)

Overbelastningsbeskyttelse ved frekvensmålinger: 600 V eff Min. impulsbredde > 25 ns; arbejdscyklusbegrænsning > 30% og < 70% Måleområde Opløsning Målenøjagtighed for 5 Veff max. Følsomhed 2 kHz 1 Hz ± (0,01 % af måleværdien + 1 Cifferskridt) > 1,5 < 5 V eff 20 kHz 10 Hz ± (0,01 % af måleværdien + 1 Cifferskridt) > 1,5 < 5 V eff 200 kHz 100 Hz ± (0,01 % af måleværdien + 1 Cifferskridt) > 1,5 < 5 V eff 2 MHz 1 kHz ± (0,01 % af måleværdien + 1 Cifferskridt) > 2 < 5 V eff 20 MHz 10 kHz ± (0,01 % af måleværdien + 1 Cifferskridt) > 2 < 5 V eff

8.1 Forberedelse af måling

Angivelser af mærkespænding og mærkestrøm på sikkerhedsmålelednin- gerne kontrolleres. De til leverancen hørende sikkerhedsmåleledninger over- holder mærkespænding og mærkestrøm for BENNING MM 1-1/ 1-2/ 1-3. - Sikerhedsmåleledningernes isolering kontrolleres. Hvis isoleringen er bes- kadiget, skal sikkerhedsmåleledningerne øjeblikkeligt tages ud af brug. - Sikkerhedsmåleledningerne testes for gennemgang. Hvis lederen i sikker- hedsmåleledningen er brudt, skal sikkerhedsmåleledningen øjeblikkeligt tages ud af brug. - Før en anden funktion vælges på drejeomskifteren 8, skal sikkerhedsmåle- ledningerne fjernes fra målepunktet. - Stærke støjkilder i nærheden af BENNING MM 1-1/ 1-2/ 1-3 kan føre til ustabil visning og til målefejl.

8.2 Spændings‑ og strømmåling

Max. spænding mod jordpotential skal overholdes! Elektrisk risiko! Den største spænding, der må ligge på bøsningerne - COM-bøsning J - bøsning for V, Ω, , Hz 9 - bøsning for 10 A-området K (BENNING MM 1-2/ 1-3) i BENNING MM 1-1/ 1-2/ 1-3 i forhold til jord, udgør 1000 V.

Elektrisk risiko! Maksimal kredsløbsspænding med strømmåling 500 V! Ved sik‑ kerhedsudløsning over 500 V er en beskadigelse af apparatet mulig. Et beskadiget apparat kan udgøre en elektrisk risiko!

8.2.1 Spændingsmåling

- Med drejeomskifteren 8 vælges den ønskede funktion (V AC) eller (V DC) på BENNING MM 1-1/ 1-2/ 1-3. - Den sorte sikkerhedsmåleledning stikkes i COM-bøsningen J på BENNING MM 1-1/ 1-2/ 1-3. - Den røde sikkerhedsmåleledning stikkes i bøsningen for V, , , Hz 9 på BENNING MM 1-1/ 1-2/ 1-3. - Sikkerhedsmåleledningerne bringes i kontakt med målepunkterne, måle- værdien aflæses på digitaldisplayet på BENNING MM 1-1/ 1-2/ 1-3. se gur 2: Jævnspændingsmåling se gur 3: Vekselspændingsmåling

8.2.2 Strømmåling (BENNING MM 1-2/ 1-3)

- Med drejeomskifteren 8 vælges det ønskede område og den ønskede funktion (A AC) eller (A DC) på BENNING MM 1-2/ 1-3. - Den sorte sikkerhedsmåleledning stikkes i COM-bøsningen J på BENNING MM 1-2/ 1-3. - Den råde sikkerhedsmåleledning stikkes i bøsningen for V, , , Hz 9 11/ 2007 BENNING MM 1‑1/ 1‑2/ 1‑361

- Med drejeomskifteren 8 vælges den ønskede funktion (Ω) på BENNING MM 1-1/ 1-2/ 1-3. - Den sorte sikkerhedsmåleledning stikkes i COM-bøsningen J på BENNING MM 1-1/ 1-2/ 1-3. - Den røde sikkerhedsmåleledning stikkes i bøsningen for V, Ω, , Hz 9 på BENNING MM 1-1/ 1-2/ 1-3. - Sikkerhedsmåleledningerne bringes i kontakt med målepunkterne, måle- værdien aflæses på digitaldisplayet på BENNING MM 1-1/ 1-2/ 1-3. se gur 6: Modstandsmåling

- Med drejeomskifteren 8 vælges den ønskede funktion ( ) på BENNING MM 1-1/ 1-2/ 1-3. - Den sorte sikkerhedsmåleledning stikkes i COM-bøsningen J på BENNING MM 1-1/ 1-2/ 1-3. - Den røde sikkerhedsmåleledning stikkes i bøsningen for V, Ω, , Hz 9 på BENNING MM 1-1/ 1-2/ 1-3.

Sikkerhedsmåleledningerne bringes i kontakt med diodetilledningerne, måle- værdien aflæses på digitaldisplayet på BENNING MM 1-1/ 1-2/ 1-3. - For en normal Si-diode, påtrykt i lederetningen, vises gennemgangsspæn- dingen mellem 0,400 V og 0,900 V. Visningen “000” henviser til en kortslut- ning i dioden, visningen “OOL” henviser til et brud i dioden. - For en diode, påtrykt i spærreretningen, vises “OL”. Hvis dioden er fejl- behæftet, vises “000” eller andre værdier. se gur 7: Diodetest

8.5 Gennemgangstest med brummer

- Med drejeomskifteren 8 vælges den ønskede funktion ( ) på BENNING MM 1-1/ 1-2/ 1-3. - Den sorte sikkerhedsmåleledning stikkes i COM-bøsningen J på BENNING MM 1-1/ 1-2/ 1-3. - Den røde sikkerhedsmåleledning stikkes i bøsningen for V, Ω, , Hz 9 på BENNING MM 1-1/ 1-2/ 1-3. - Sikkerhedsmåleledningerne bringes i kontakt med målepunkterne. Un- derskrider ledningsmodstanden mellem COM-bøsningen J og bøs- ningen for V, Ω, , Hz 9 25 Ω, lyder den indbyggede brummer i BENNING MM 1-1/ 1-2/ 1-3. se gur 8: Gennemgangstest med brummer

Kondensatorer aades fuldstændigt før kapacitansmålinger! Bøsningerne for kapacitansmåling må aldrig påtrykkes spæn‑ ding! Apparatet kan blive beskadiget eller ødelagt! Et beska‑ diget appaprat kan udgøre en elektrisk risiko! - Med drejeomskifteren 8 vælges den ønskede funktion ( ) på BENNING MM 1-2/ 1-3. - Kondensatorens polaritet fastslås, og kondensatoren aflades fuldstændigt. - Den sorte sikkerhedsmåleledning stikkes i COM-bøsningen J på BENNING MM 1-2/ 1-3. - Den røde sikkerhedsmåleledning stikkes i bøsningen for V, Ω, , Hz 9 på BENNING MM 1-2/ 1-3. - Sikkerhedsmåleledningerne bringes i kontakt med den afladede konden- sator i overensstemmelse med dens polaritet, måleværdien aflæses på digi- taldisplayet på BENNING MM 1-2/ 1-3. se gur 9: Kapacitansmåling

8.7 Frekvensmåling (BENNING MM 1-2/ 1-3)

- Med drejeomskifteren 8 vælges den ønskede funktion (Hz) på BENNING MM 1-2/ 1-3. - Den sorte sikkerhedsmåleledning stikkes i COM-bøsningen J på BENNING MM 1-2/ 1-3. - Den røde sikkerhedsmåleledning stikkes i bøsningen for V, Ω, , Hz 9 på BENNING MM 1-2/ 1-3. Vær opmærksom på den minimale følsomhed for 11/ 2007 BENNING MM 1‑1/ 1‑2/ 1‑362

frekvensmålinger på BENNING MM 1-2/ 1-3! - Sikkerhedsmåleledningerne bringes i kontakt med målepunkterne, måle- værdien aflæses på digitaldisplayet på BENNING MM 1-2/ 1-3. se gur 10: Frekvensmåling

8.8 Temperaturmåling (BENNING MM 1-3)

- Med drejeomskifteren 8 vælges den ønskede funktion (°C eller °F) på BENNING MM 1-3. - Temperaturadapteren med temperaturmåleledningen forbindes med korrekt polaritet med COM-bøsningen (-) J og bøsningen for V, Ω, , Hz (+) 9. - Temperaturmåleledningens ende anbringes i området med den varme- kilde, der skal kontrolleres. Måleværdien aflæses på digitaldisplayet på BENNING MM 1-3. se gur 11: Temperaturmåling

8.9 Spændingsindikator

Spændingsindikatorfunktionen er mulig i enhver stilling af drejeomskifteren. Som spændingsindikator er ingen måleledninger nødvendige (berøringsfri regi- strering af et vekselfelt). I hoved-området bag LEDen ndes registreringsføleren. Ved aktivering af “VoltSensor”-tasten 5 slukkes visningsdisplayet (såfremt det var tændt). Lokaliseres en fasespænding, lyder et akustisk signal, og et rødt LED-signal M lyser. En visning fremkommer kun i jordede vekselstrømsnet! Med en énpolet måleledning kan også fasen undersøges. Praktisk tip: Afbrydelser (kabelbrud) i fritliggende kabler, f.eks. kabeltromler, lyskæder osv., kan følges fra forsyningsstedet (fasen) til brudstedet. Funktionsområde: ≥ 230 V se gur 12: Spændingsindikator med brummer

- Den røde sikkerhedsmåleledning stikkes i bøsningen for V, Ω, , Hz 9 på BENNING MM 1-1/ 1-2/ 1-3. - Sikkerhedsmåleledningen bringes i kontakt med målepunktet (installations- delen), og tasten “VoltSensor” 5 aktiveres. - Hvis den røde LED lyser, og et akustisk signal lyder, ligger fasen for en jordet vekselspænding i dette målepunkt (installationsdel).

Før åbning skal BENNING MM 1‑1/ 1‑2/ 1‑3 ubetinget gøres spændingsfrit! Elektrisk risiko! Arbejdet på det åbnede BENNING MM 1-1/ 1-2/ 1-3 under spænding er ude‑ lukkende forbeholdt fagfolk, der samtidigt skal træffe foranstaltninger til ulykkesforebyggelse. Sådan gøres BENNING MM 1-1/ 1-2/ 1-3 spændingsfrit, før apparatet åbnes: - Først fjernes begge sikkerhedsmåleledninger fra måleobjektet. - Derpå fjernes begge sikkerhedsmåleledninger fra BENNING MM 1-1/ 1-2/ 1-3. - Drejeomskifteren drejes til stillingen “OFF”.

9.1 Sikring af apparatet

Under bestemte forudsætninger kan sikkerheden ved omgang med BENNING MM 1-1/ 1-2/ 1-3 ikke længere garanteres, f.eks. ved: - Synlige skader på huset, - Fejl ved målinger, - Registrérbare følger af længere opbevaring under ikke-tilladte betingelser,

- Registrérbare følger af ekstraordinær transportpåvirkning. I disse tilfælde skal BENNING MM 1-1/ 1-2/ 1-3 øjeblikkeligt afbrydes, fjernes fra målepunkterne og sikres mod ny benyttelse.

Huset renses udvendigt med en ren og tør klud (undtagelse specielle renseser- vietter). Anvend ingen opløsnings og/eller skuremidler for at rense apparatet. Vær ubetinget opmærksom på, at batterikassen og batterikontakterne ikke for- urenes af udsivende batteri-elektrolyt. Såfremt elektrolyt-forureninger eller hvide aejringer er til stede i området om- kring batteriet eller batterihuset, renses også disse med en tør klud. 11/ 2007 BENNING MM 1‑1/ 1‑2/ 1‑363

Før åbning skal BENNING MM 1‑1/ 1‑2/ 1‑3 ubetinget gøres spændingsfrit! Elektrisk risiko! BENNING MM 1-1/ 1-2/ 1-3 strømforsynes fra to indbyggede 1,5 V batterier. Et batteriskift (se gur 13) er nødvendigt, hvis batterisymbolet fremkommer i displayet . Sådan skiftes batteriet: - Sikkerhedsmåleledningerne fjernes fra målekredsen. - Sikkerhedsmåleledningerne fjernes fra BENNING MM 1-1/ 1-2/ 1-3. - Drejeomskifteren 8 drejes til stillingen “OFF”. - BENNING MM 1-1/ 1-2/ 1-3 lægges på forsiden, og skruen løsnes fra bat- teridækslet. - Batteridækslet løftes op fra underdelen. - De afladede batterier tages ud af batterikassen. - De nye batterier anbringes med korrekt polaritet i batterikassen. - Batteridækslet i hoved-området klikes på underdelen, og skruen strammes. se gur 13: Batteriskift

Bidrag til bevarelse af miljøet! Batterier hører ikke hjemme i husholdningsaffaldet.Dekanaeverespåetindsamlingssted for gamle batterier og farligt affald. Information fås hos kom‑ munen.

Før åbning skal BENNING MM 1‑2/ 1‑3 ubetinget gøres spæn‑ dingsfrit! Elektrisk risiko! BENNING MM 1-2/ 1-3 beskyttes mod overbelastning af en indbygget sikring (G-smelteindsats) 10 A (se gur 14) Sådan skiftes sikringen: - Sikkerhedsmåleledningerne fjernes fra målekredsen. - Sikkerhedsmåleledningerne fjernes fra BENNING MM 1-2/ 1-3. - Drejeomskifteren 8 drejes til stillingen “OFF”. - BENNING MM 1-2/ 1-3 lægges på forsiden,og skruen løsnes fra bat- teridækslet. - Batteridækslet løftes op fra underdelen. - Batterierne tages ud af batterikassen. - Ophængningsanordningen L fjernes fra bunden af huset (med en lille kærvskruetrækker frigøres låsepalen). - De fire skruer løsnes fra bunden af huset.

Ingen skruer i det trykte kredsløb i BENNING MM 1‑2/ 1‑3 må løsnes! - Bunden af huset løftes op fra frontdelen. - En ende af den defekte sikring vippes ud af sikringsholderen. - Den defekte sikring vippes helt ud af sikringsholderen. - Den nye sikring med samme mærkestrøm, samme udløsningskarakteristik og samme dimension sættes i. - Den nye sikring anbringes midt i holderen. - Bunden sættes forsigtigt på. Påse ved lukning af bunden, at batterifjedrene i bunden af huset glider ind i deres åbninger! - Bunden klikkes ned på frontdelen, og de fire skruer monteres. - Ophængningsanordningen L klikkes ned på bagsiden af bunden. - Batterierne lægges igen i batterikassen med korrekt polaritet, batteridækslet lukkes, og skruen strammes. se gur 14: Sikringsskift

For at opretholde måleresultaternes angivne nøjagtighed skal apparatet regel- mæssigt kalibreres hos vor fabriksservice. Vi anbefaler et kalibreringsinterval på ét år. Apparatet sendes til følge adresse: Benning Elektrotechnik & Elektronik GmbH & Co. KG Service Center Robert-Bosch-Str. 20 D - 46397 Bocholt 11/ 2007 BENNING MM 1‑1/ 1‑2/ 1‑364

10. Anvendelse af ophængningsanordningen

- Sikkerhedsmåleledningerne kan opbevares ved, at de vikles om apparatet, og deres spidser beskyttes ved at klikkes på ophængningsanordningen L (se figur 15).

En sikkerhedsmålelednng kan klikkes på ophængningsanordningen L, så målespidsen står fri, og målespidsen sammen med BENNING MM 1-1/ 1-2/ 1-3 kan føres til et målepunkt. - Støtten på bagsiden gør det muligt at opstille BENNING MM 1-1/ 1-2/ 1-3 skråt (letter aflæsningen) eller hænge det op (se figur 16). - Ophængningsanordningen L har en ring, der kan benyttes som en ophæng- ningsmulighed. se gur 15: Opvikling af sikkerhedsmåleledning se gur 16: Opstilling af BENNING MM 1-1/ 1-2/ 1-3

11. Tekniske data for måletilbehør, 4 mm sikkerhedsmåleledning ATL 2

), gennemgående, dobbelt eller forstærket isole- ring, - Tilsmudsningsgrad: 2, - Længde: 1,4 m, AWG 18, - Omgivelsesbetingelser: Barometerhøjde ved målinger: Max. 2000 m, Temperatur: 0 °C til + 50 °C, fugtighed: 50% til 80% - Måleledninger må kun anvendes i fejlfri tilstand og iflg. denne vejledning, da den tilvejebragte beskyttelse ellers kan forringes. - Tag måleledningen ud, hvis isoleringen er beskadiget, eller der er brud i ledning/stik. - Måleledningens blanke kontaktspidser må aldrig berøres. Tag kun fat i hån- dområdet! - De vinklede tilslutninger stikkes i test- eller måleapparatet.

12. Miljøbeskyttelse

Ved afslutningen af apparatets levetid aeveres det til et af de til rå- dighed stående retur- og opsamlingssystemer. 11/ 2007 BENNING MM 1‑1/ 1‑2/ 1‑365
