NÁVOD K OBSLUZE MM 11 BENNING

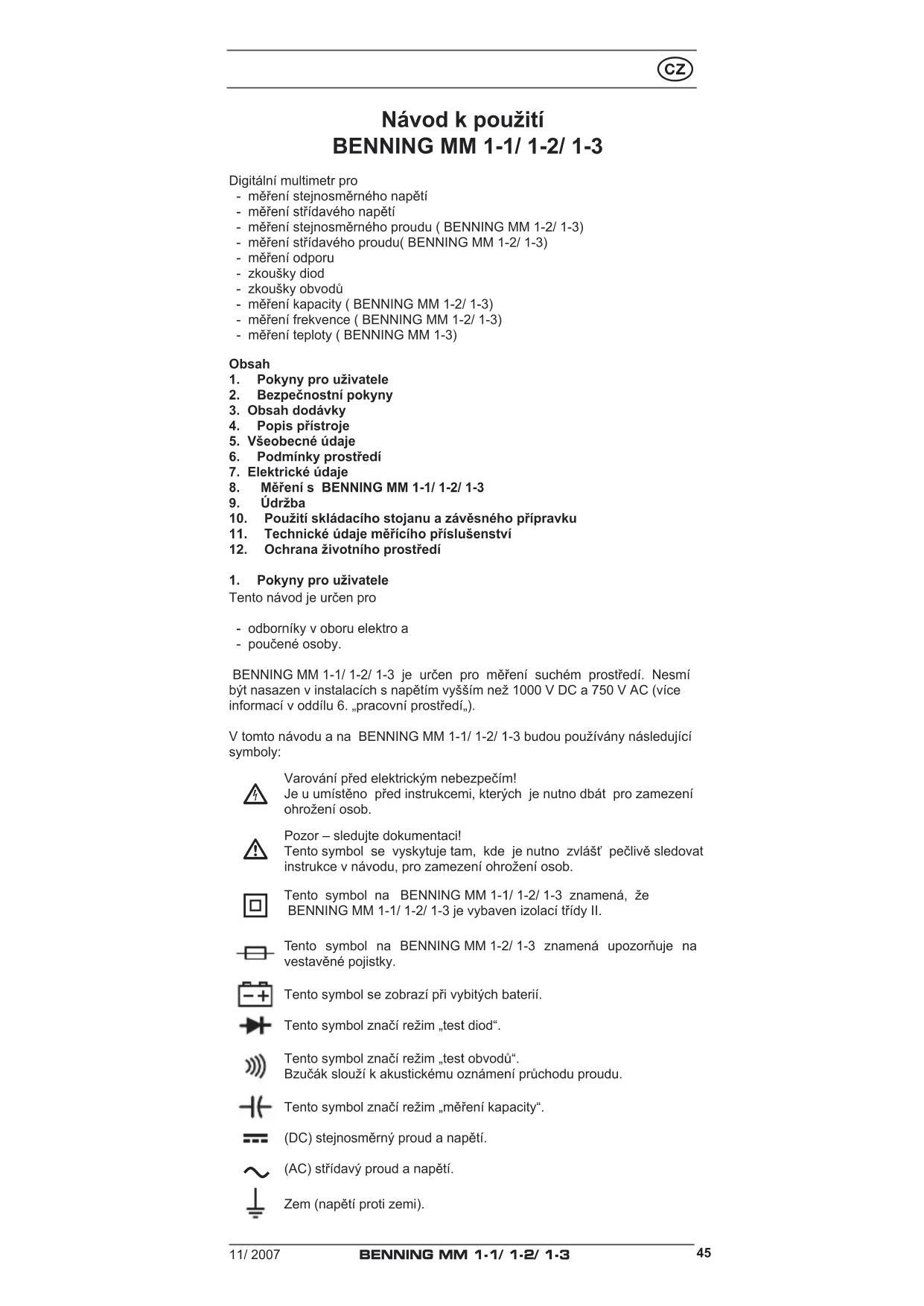

Návod k použití BENNING MM 1-1/ 1-2/ 1-3

Digitální multimetr pro

• měření stejnosměrného napětí
• měření střídavého napětí
• měření stejnosměrného proudu ( BENNING MM 1-2/ 1-3)
• měření střídavého proudu( BENNING MM 1-2/ 1-3)
• měření odporu
• zkoušky diod
• zkoušky obvodů
• měření kapacity ( BENNING MM 1-2/ 1-3)
• měření frekvence ( BENNING MM 1-2/ 1-3)
• měření teploty ( BENNING MM 1-3)

Obsah

1. Pokyny pro uživatele
2. Bezpečnostní pokyny
3. Obsah dodávky
4. Popis prístroje
5. Všeobecné údaje
6. Podmínky prostředí
7. Elektrické údaje
8. Měření s BENNING MM 1-1/ 1-2/ 1-3
9. Údržba
10. Použití skládacího stojanu a závěsného přípravku
11. Technické údaje měřícího příslušenství
12. Ochrana životního prostředí

Tento návod je určen pro

• odborníky v oboru elektro a
• poučené osoby.

BENNING MM 1-1/ 1-2/ 1-3 je určen pro měření suchém prostředí. Nesmí být nasazen v instalacích s napětím vyšším než 1000 V DC a 750 V AC (více informací v oddílu 6. „pracovní prostředí„).

V tomto návodu a na BENNING MM 1-1/ 1-2/ 1-3 budou používány následující symboly:

Varování před elektrickým nebezpečím!

Je u umístěno před instrukcemi, kterých je nutno dbát pro zamezení ohrožení osob.

Pozor – sledujte dokumentaci!

Tento symbol se vyskytuje tam, kde je nutno zvlášť pečlivě sledovat instrukce v návodu, pro zamezení ohrožení osob.

Tento symbol na BENNING MM 1-1/ 1-2/ 1-3 znamená, že BENNING MM 1-1/ 1-2/ 1-3 je vybaven izolací třídy II.

Tento symbol na BENNING MM 1-2/ 1-3 znamená upozorňuje na vestavěné pojistky.

Tento symbol se zobrazí při vybitých baterií.

Tento symbol značí režim „test diod“.

Tento symbol značí režim „test obvodů“.

Bzučák slouží k akustickému oznámení průchodu proudu.

Tento symbol značí režim „měření kapacity“.

(DC) stejnosměrný proud a napětí.

(AC) střídavý proud a napětí.

Zem (napětí proti zemi).

2. Bezpečnostní pokyny

Tento přístroj byl zkonstruován a sestaven dle normy

a opustil výrobní závod v bezvadném a bezpečném stavu.

Pro udržení tohoto stavu a bezpečný provoz se musí uživatel řídit instrukcemi a varováními, uvedenými v tomto návodě.

Přístroj smí být jen v instalacích s napětím kategorie II s max.

1000 V proti zemi nebo v instalacích s napětím kategorie s max. 600 V proti zemi.

Dbejte na to, že práce na dílech pod napětím je ze nebezpečná. Již napětí od 30 V AC a 60 V DC moho člověku smrtelně nebezpečná.

Před každým uvedením do provozu otestujete přístroj a vodiče na možná poškození.

Pokud lze předpokládat, že bezpečný provoz není dále možný, přístroj dále nepoužívejte a zabraňte jiným osobám v jeho použití.

Lze předpokládat, že bezpečný provoz není dále možný, když:

- když přístroj nebo měřící vodiče vykazují viditelná poškození,

- když přístroj nepracuje,

- po dlouhém skladování v nevyhovujících podmínkách,

- po obtížné přepravě.

Pro vyloučení ohrožení

- nedotýkejte se holých špiček měřícího vedení,

- zasouvejte měřící vedení do odpovídajících zásuvek v multimetru

3. Rozsah dodávky

Součástí dodávky přístroje BENNING MM 1-1/ 1-2/ 1-3 je:

3.1 jeden měřicí přístroj BENNING MM 1-1/ 1-2/ 1-3,

3.2 jeden bezpečnostní kabel měřicího obvodu, červený

(L = 1,4 m; čka = 4 mm),

3.3 jeden bezpečnostní kabel měřicího obvodu, černý

(L = 1,4 m; špičky ∅ = 4 mm)

3.4 jeden kus měřicího adaptéru s teplotním čidlem typu K (BENNING MM 1-3)

3.5 jeden kus pryžového závěsného přípravku

3.6 jedna kompaktní ochranná taška

3.8 a dvě různé pojistky vložené do přístroje ( BENNING MM 1-2/ 1-3)

3.9 návod

Upozornění na opotřebovatelné součástky:

- BENNING MM 1-1/ 1-2/ 1-3 je napájen dvěma 1,5-V bateriemi (IEC 6 LR 03).

- BENNING MM 1-2/ 1-3 obsahuje pojistky:

jedna pojistka 10 A rychlá (600 V), 50 kA (Nr. 748263)

- Bezpečnosní měřící kabely ATL-2 (příslušenství) odpovídající CAT III 1000 V a jsou určeny pro proudy 10 A.

4. Popis prístroje

viz obr. 1a, 1b, 1c: Přední strana přístroje

Na obr. 1a, 1b, 1c zobrazené ukazatele a ovládací prvky jsou popsány dále:

① Digitální displej, pro naměřenou hodnotu a ukazatel překročení měřícího rozsahu

② Zobrazení polarity

③ Ukazatel stavu baterie, značí vybitou baterie

4 Tlačítko MAX/ MIN, pro ukládání nejvyšší a nejnižší naměřené (BENNING MM 1-2/ 1-3)

5 Tlačítko VoltSensor, ke zjištění napětí AC proti zemi

6 Tlačitko RANGE, přepínání automatického nebo manuálního měřícího rozsahu

⑦ Tlačítko HOLD, ukládání naměřených hodnot

8 Otočný funkční volič, pro volbu měřící funkce

⑨ Zdířka (pozitivní), pro V, Ω, -1(-, Hz,

10 Zdířka COM, společná zdířka pro proud, napětí, odpor, frekvenci, teploty, kapacitu, zkoušku obvodu a test diod

⑪ Zdířka (pozitivní ^1 ), pro A rozsah, pro proudy do 10 A (BENNING MM 1-2/ 1-3),

⑫ Závěsný přípravek

13 LED, pro indikátor napětí

^1) k tomuto se váže automatický ukazatel polarity při stejnosměrném napětí a proudu

5. Všeobecné údaje

5.1 Všeobecné údaje k multimetru

5.1.1 Digitální displej ① 3½ místný, na principu tekutých krystalů, výška číslic 16 mm s desetinnou čárkou, max. hodnota je 2000

5.1.2 Ukazatel polarity ② působí automaticky. „-“ zobrazuje pouze opačnou polaritu oproti definici zásuvek

5.1.3 Překročení měřícího rozsahu bude oznámeno zobrazením „OL“ nebo „-OL“ a částečně i akustickým varováním.

Pozor, žádná indikace a varování při přetížení!

5.1.4 Funkce „MAX/ MIN“ ④ automaticky získá a uloží nejvyšší a nejnižší naměřenou hodnotu. Postupným stiskem tlačítka budou zobrazeny následující hodnoty:

„MAX“ zobrazí nejvyšší a „MIN“ nejnižší hodnotu. Další měření MAX-/ MIN-hodnot se zastaví nebo rozběhne stiskem tlačítka „HOLD“ ⑦. Delším stiskem (1 vteřiny) tlačítka „MAX/ MIN“ se přístroj navrátí do normálního módu.

5.1.5 Rozsahové tlačítko „RANGE“ 6 slouží k přepínání mezi manuální a automatickou volbou rozsahu při současném zobrazení „AUTO“ na displeji. Delším stiskem (1 vteřiny) dojde k přepnutí na automatkou volbu rozsahu („AUTO“ na displeji).

5.1.6 Ukládání naměřených hodnot „HOLD“: stiskem tlačítka „HOLD“ ⑦ je možno uložit naměřenou hodnotu. Na displeji se současně zobrazí symbol „HOLD“. Další stisk tlačítka přepne přístroj do měřícího módu.

5.1.7 BENNING MM 1-1/ 1-2/ 1-3 měří nominálně 2 x za vteřinu.

5.1.9 BENNING MM 1-1/ 1-2/ 1-3 se po cca. 10 minutách automaticky (APO, Auto-Power-Off). Zapne se opět stiskem jakéhokoli tlačítka nebo otočením otočného voliče ⑧. Při automatickém vypnutí přístroje zazní bzučák. Automatické vypnutí lze deaktivovat tím, že se stiskne tlačítko „RANGE“ a zároven se BENNING MM 1-1/ 1-2/ 1-3 zapne ze spínací polohy „OFF“.

5.1.10 Teplotní koeficient měření: 0,15 x (udávaná přesnost měření)/ °C < 18 °C oder > 28 °C, vztažená na hodnotu při referenční teplotě 23 °C.

5.1.11 BENNING MM 1-1/ 1-2/ 1-3 je napájen 1,5 V bateriemi (IEC 6 LR 03)).

5.1.12 Pokud napětí baterie poklesne pod minimální pracovní hodnotu, na displeji ① se objeví symbol baterie ③.

5.1.13 Životnost baterie obnáší asi 250 hodin (alkalické baterie).

5.1.14 Rozměry přístroje:

(D x Š x H) = 156 x 74 x 44 mm se závěsným přípravkem

Váha přístroje: 320 g se závěsným přípravkem a s baterií

5.1.15 Měřící bezpečnostní kabely jsou vybaveny 4 mm konektory. Přiložené měřící bezpečnostní kabely jsou výslovně určeny pro napětí a proudy BENNING MM 1-1/ 1-2/ 1-3

5.1.16 Model BENNING MM 1-1/ 1-2/ 1-3 může být bud' postaven za pomoci vyklápěcího suportu nebo připevněn pomocí závěsného přípravku.

5.1.17 Model BENNING MM 1-1/ 1-2/ 1-3 má na vrchu snímací čidlo co by ukaatele napětí pro lokalizaci uzemněnýoch střídavých napětí.

6. Podmínky prostředí

- BENNING MM 1-1/ 1-2/ 1-3 je určen pro měření v suchém prostředí,

- Maximální nadmořská výška při měření: 2000 m,

- Kategorie přepětí / nastavení: IEC 60664-1/ IEC 61010-1 → 600 V kategorie III; 1000 V kategorie II

- Stupeň znečistitelnosti: 2,

- Krytí: IP 30 DIN VDE 0470-1 IEC/EN 60529, Význam IP 30: Ochrana proti malým cizím předmětům, proti dotyku nářadím, drátem a podobně s průměrem > 2,5 mm, (3 - první číslice). Žádná ochrana před vodou, (0 - druhá číslice).

- Pracovní teplota a relativní vlhkost:

Při teplotě od 0 °C do 30 °C: relativní vlhkost menší 80 %,
Při teplotě od 31 °C do 40 °C: relativní vlhkost menší 75 %,
Při teplotě od 41 °C do 50 °C: relativní vlhkost menší 45 %,

- Skladovací teploty: BENNING MM 1-1/ 1-2/ 1-3 může být skladován při teplotách od - 15 °C do + 60 °C (vlhkost 0 až 80 %). Baterie musí být vyňaty.

7. Elektrické údaje

Poznámka: Přesnost měření se udává jako součet

• relativního podílu měřené hodnoty a
• počtu číslic (t.j. zobrazení čísla na posledních místech).

Přesnost měření platí při teplotách od 18 °C do 28 °C a při relativní vlhkosti menší než 80 %.

7.1 Rozsahy stejnosměrného napětí

Vstupní odpor je 10 MΩ.

Měřící rozsah *3	Rozlišení Přesnost Přetížitelnost
200 mV 100 μV	± (0,5 % naměřené hodnoty + 2 číslic) 1000 V	DC
2 V 1 mV	± (0,5 % naměřené hodnoty + 2 číslic) 1000 V	DC
20 V 10 mV	± (0,5 % naměřené hodnoty + 2 číslic) 1000 V	DC
200 V 100 mV	± (0,5 % naměřené hodnoty + 2 číslic) 1000 V	DC
1000 V 1 V	± (0,5 % naměřené hodnoty + 2 číslic) 1000 V	DC

7.2 Rozsahy střídavého napětí

Vstupní odpor je 10 MΩ paralelně 100 pF.

Měřící rozsah*3	Rozlišení	Přesnost *1ve frekvenčním rozsahu 50 Hz - 300 Hz	Přetížitelnost
200 mV 100 μV		± (2,0 % naměřené hodnoty + 5 číslic) *2	750 V_eff
2 V 1 mV		± (1,5 % naměřené hodnoty + 5 číslic) *2	750 V_eff
		ve frekvenčním rozsahu 50 Hz - 500 Hz
20 V 10 mV		± (1,5 % naměřené hodnoty + 5 číslic) *2	750 V_eff
200 V 100 mV		± (1,5 % naměřené hodnoty + 5 číslic) *2	750 V_eff
750 V	1 V	± (1,5 % naměřené hodnoty + 5 číslic) *2	750 V_eff

Naměřená hodnota u BENNING MM 1-1/ 1-2/ 1-3 je měřena jako průměr a zobrazena jako efektivní hodnota.

*1 Přesnost měření je specifikována pro. Při nesinusové křivce je hodnota na ukazateli nepřesná. Proto se udává při následujících Crest faktorech přídavná chyba:

Crest faktor od 1,4 do 3,0 - prídavná chyba ± 1,5 %

Crest faktor od 3,0 do 4,0 - prídavná chyba ± 3,0 %

*2 Platné pro sinusoidní křivku 50 Hz/ 60 Hz.

*3 U automatické voby pásma (AUTO) může bod přepínání ležet již u hodnoty 1400!

7.3 Rozsahy stejnosměrného proudu (BENNING MM 1-2/ 1-3)

Ochrana před přetížením:

- 10 A (600 V) jištění, rychlá, 50 kA, na 10 A - vstupu (BENNING MM 1-2/ 1-3)

Měřící rozsah	Rozlišení	Přesnost	Úbytek napětí
2 A 1 mA		± (1,0 % naměřené hodnoty + 3 číslic)	2 V max.
10 A*2	10 mA	± (1,0 % naměřené hodnoty + 3 číslic)	2 V max.

7.4 Rozsahy střídavého proudu (BENNING MM 1-2/ 1-3)

Ochrana před přetížením:

- 10 A (6500 V) pojistka, rychlá, 50 kA, na 10 A vstupu (BENNING MM 1-2/ 1-3)

Měřící rozsah	Rozlišení	Přesnost *1ve frekvenčním rozsahu 50 Hz - 500 Hz	Úbytek napětí
2 A	1 mA	± (1,5 % naměřené hodnoty + 5 číslic)	2 V max.
10 A*2	10 mA	± (1,5 % naměřené hodnoty + 5 číslic)	2 V max.

Hodnota naměřená BENNING MM 1-2/ 1-3 je získána jako průměrná hodnota a jako efektivní zobrazená.

*1 Přesnost měření je specifikována pro. Při nesinusové křivce je hodnota na ukazateli nepřesná. Proto se udává při následujících Crest faktorech přídavná chyba:

Crest faktor od 1,4 do 3,0 - prídavná chyba ± 1,5 %

Crest faktor od 3,0 do 4,0 - prídavná chyba ± 3,0 %

*2 Od hodnot elektrického proudu ≥ 7 A je maximálně povolená doba zapnutí omezena.

Naměřená hodnota maximální doba měření minimální doba přestávky

Ochrana před přetížením: 600 V _eff

Měřicí rozsah *3	Rozlišení Přesnost		Napětí při chodu naprázdno
200 Ω 0,1 Ω		± (0,7 % naměřené hodnoty + 3 číslic)	1,3 V
2 kΩ 1 Ω		± (0,7 % naměřené hodnoty + 3 číslic)	1,3 V
20 kΩ 10 Ω		± (0,7 % naměřené hodnoty + 3 číslic)	1,3 V
200 kΩ 100 Ω		± (0,7 % naměřené hodnoty + 3 číslic)	1,3 V
2 MΩ 1 kΩ		± (1,0 % naměřené hodnoty + 3 číslic)	1,3 V
20 MΩ	10 kΩ	± (1,5 % naměřené hodnoty + 3 číslic)	1,3 V

*3 U automatické voby pásma (AUTO) může bod přepínání ležet již u hodnoty 1400!

7.6 Měření diod a zkouška obvodů

Udávaná přesnost měření platí v rozsahu mezi 0,4 V a 0,8 V.

Ochrana před přetížením: 600 V _eff

Zabudovaný bzučák zazní při odporu R menším než 25 Ω.

Měřící rozsah	Rozlišení Maximální měřící proud		Napětí při chodu naprázdno	Naprázdno
	10 mV	± (1,5 % naměřené hodnoty + 5 číslic)	1,5 mA	2,0 V

7.7 Kapacitní rozsahy (BENNING MM 1-2/ 1-3)

Podmínky: kondenzátory vybít a připojit na odpovídající polaritu.

Ochrana před přetížením: 600 V _eff

Měřící rozsah	Rozlišení	Přesnost
2 nF	1 pF	± (1,9 % naměřené hodnoty + 8 číslic)
20 nF	10 pF	± (1,9 % naměřené hodnoty + 8 číslic)
200 nF	100 pF	± (1,9 % naměřené hodnoty + 8 číslic)
2 μF	1 nF	± (1,9 % naměřené hodnoty + 8 číslic)
20 μF	10 nF	± (1,9 % naměřené hodnoty + 8 číslic)
200 μF	100 nF	± (1,9 % naměřené hodnoty + 8 číslic)
2 mF	1 μF	± (1,9 % naměřené hodnoty + 8 číslic)

< 10 Digit při kolísavé indikaci

7.8 Frekvenční rozsahy (BENNING MM 1-2/ 1-3)

Ochrana před přetížením při měření frekvence: 600 V _eff Minimální šířka impulzu > 25 ns; omezení pracovního cyklu > 30 % a < 70 %

Měřící rozsah	Rozlišení	Přesnost (5 V_eff max.)	Citlivost
2 kHz	1 Hz	± (0,01 % naměřené hodnoty + 1 číslic)	>1,5 < 5 V_eff
20 kHz	10 Hz	± (0,01 % naměřené hodnoty + 1 číslic)	>1,5 < 5 V_eff
200 kHz	100 Hz	± (0,01 % naměřené hodnoty + 1 číslic)	>1,5 < 5 V_eff
2 MHz	1 kHz	± (0,01 % naměřené hodnoty + 1 číslic)	>2 < 5 V_eff
20 MHz	10 kHz	± (0,01 % naměřené hodnoty + 1 číslic)	>2 < 5 V_eff

7.9 Rozsahy teploty °C (BENNING MM 1-3)

Měření teploty (BENNING MM 1-3) je možné ienom pomocí přiloženého adaptéru pro měření teploty. Ochrana proti přetížení: 600 V _eff

Měřící rozsah Rozlišení Přesnost

-20 °C ~ 0 °C 1 °C ± (2 % + 4 °C)

1 °C ~ 100 °C

1 °C ± (1 % + 3 °C)

101 °C ~ 500 °C 1 °C ± (2 % + 3 °C)

501 °C ~ 800 °C 1 °C ± (3 % + 2 °C)

7.10 Rozsahy teploty °F ( BENNING MM 1-3)

Měření teploty (BENNING MM 1-3) je možné ienom pomocí přiloženého adaptéru pro měření teploty.

Ochrana proti přetížení při teplotním měření: 600 V _eff

Měřící rozsah Rozlišení Přesnost

-4 °F ~ 32 °F 1 °F ± (2 % + 8 °F)

33 °F ~ 212 °F 1 °F ± (1 % + 6 °F)

213 °F ~ 932 °F 1 °F ± (2 % + 6 °F)

933 °F ~ 1472 °F 1 °F ± (3 % + 4 °F)

8. Měření s BENNING MM 1-1/ 1-2/ 1-3

8.1 Příprava na měření

Používejte a skladujte BENNING MM 1-1/ 1-2/ 1-3 jen za předepsaných skladovacích a pracovních teplotních podmínek, zabraňte dlouhodobému slunečnímu osvitu.

• Překontrolujete údaje o jmenovitém napětí a proudu na bezpečnostních měřících kabelech. Součástí dodávky jsou bezpečnostní měřící kabely odpovídající jmenovitém napětí a proudu BENNING MM 1-1/ 1-2/ 1-3.
• Překontrolujete izolaci na bezpečnostních měřících kabelech. Pokud je poškozená, okamžitě je vyměňte.
• Překontrolujete průchodnost bezpečnostních měřících kabelů. Pokud jsou vodiče poškozeny, okamžitě je vyměňte.
• Než změníte otočným voličem ⑧ funkci, odpojte bezpečnostní měřící kabely od měřeného místa.
• Silná rušení v blízkosti BENNING MM 1-1/ 1-2/ 1-3 mohou vést k nestabilitě zobrazení a k chybám měření.

8.2 Měření napětí a proudu

Dbejte maximálního napětí proti zemi! Nebezpečí úrazu elektrickým proudem!

Nejvyšší napětí, povolené na zdířkách

- COM-Buchse 10

- V, Ω, -1, Hz ⑨

- 10 A-rozsah Ⓟ ( BENNING MM 1-2/ 1-3)

přístroje BENNING MM 1-1/ 1-2/ 1-3 je 1000 V proti zemi.

Elektrické nebezpečí!

Maximální napětí při měření proudu je 500 V! Při přerušení pojistky napětím vyšším než 500 V může dojít k poškození přístroje. Poškozený přístroj může být při dalším užívání nebezpečný!

8.2.1 Měření napětí

• Otočným voličem ⑧ zvolit na BENNING MM 1-1/ 1-2/ 1-3 požadovanou funkci (V AC) nebo (V DC).
• Černý měřící kabel připojit ke zdířce COM 10.
• Červený měřící kabel připojit ke zdířce pro V, Ω, -1, Hz 9
• Měřící kabely spojit s měřenými body, na displeji ① odečíst naměřenou hodnotu.

Viz. obr. 2: Měření stejnosměrného napětí

Viz. obr. 3: Měření střídavého napětí

8.2.2 Měření proudu ( BENNING MM 1-2/ 1-3)

• Otočným voličem ⑧ zvolit požadovaný rozsah a funkci (A DC) nebo (A AC) na BENNING MM 1-2/ 1-3.
• Černý měřící kabel připojit ke zdířce COM 10.
• Červený měřící kabel připojit ke zdířce pro rozsah V, Ω, -14, Hz ⑨ event. připojit ke zdířce pro rozsah 10 A ⑪ (stejnosměrný nebo střídavý proud 10 A) na BENNING MM 1-2/ 1-3.

- Měřící kabely spojit s měřenými body, na displeji ① odečíst naměřenou hodnotu.

Viz. obr. 4: Měření stejnosměrného proudu ( BENNING MM 1-2/ 1-3)

Viz. obr. 5: Měření střídavého proudu ( BENNING MM 1-2/ 1-3)

8.3 Měření odporu

- Černý měřící kabel připojit ke zdířce COM 10.

- Červený měřící kabel připojit ke zdířce pro V, Ω, , Hz 9.

- Měřící kabely spojit s měřenými body, na displeji ① odečíst naměřenou hodnotu.

Viz. obr. 6: Měření odporu

8.4 Test diod

- Otočným voličem ⑧ zvolit požadovanou funkci ().

- Černý měřící kabel připojit ke zdířce COM 10.

- Červený měřící kabel připojit ke zdířce pro V, Ω, , Ház 9.

- Měřící kabely spojit s měřenými body, na displeji ① odečíst naměřenou hodnotu.

- Pro běžnou křemíkovou diodu v propustném směru bude napětí mezi 0,400 V a 0,900 V. Hodnota "000" značí zkrat v diodě, hodnota „OL“ značí přerušení diody.

- V nepropustném směru značí hodnota "OL" diodu bez vady. Pokud je dioda vadná, budou zobrazeny hodnoty „000“ nebo jiné.

Viz. obr. 7: Test diod

8.5 Zkouška obvodu se bzučákem

- Otočným voličem ⑧ zvolit požadovanou funkci ().

- Černý měřící kabel připojit ke zdířce COM 10.

- Červený měřící kabel připojit ke zdířce pro V, Ω, , H2 9.

- Měřící kabely spojit s měřenými body. Pokud je odpor obvodu nižší než 25 Ω, zazní zabudovaný bzučák.

Viz. obr. 8: Zkouška obvodu se bzučákem

8.6 Měření kapacity ( BENNING MM 1-2/ 1-3)

Kondenzátory před měřením kapacity dokonale vybít! Při měření kapacity nikdy nepřikládat na zdířky napětí! Jinak může dojít k poškození přístroje! Od poškozeného přístroje může hrozit nebezpečí úrazu elektrickým proudem!

- Otočným voličem ⑧ zvolit požadovanou funkci ( ).

- Zjistěte polaritu kondenzátorů a dokonale je vybijte.

- Černý měřící kabel připojit ke zdířce COM 10.

- Červený měřící kabel připojit ke zdířce pro V, Ω, , H# 9.

- Měřící kabely spojit s měřenými body při zachování polarity, na displeji 1 odečíst naměřenou hodnotu.

Viz. obr. 9: Měření kapacity

8.7 Měření frekvence ( BENNING MM 1-2/ 1-3)

- Černý měřící kabel připojit ke zdířce COM 10.

- Červený měřící kabel připojit ke zdířce pro V, Ω, -1, Hz ⑨. Dbejte na minimální citlivost pro měření frekvence!

- Měřící kabely spojit s měřenými body, na displeji ① odečíst naměřenou hodnotu.

Viz. obr. 10: Měření frekvence

8.8 Měření teploty ( BENNING MM 1-3)

- Otočným spínačem ⑧ zvolte na přístroji BENNING MM 1-3 požadovanou funkci (°C nebo °F).

- Adaptér pro teplotní senzor správně (pozor na správné pólování) zapojte do COM zdířky (-) 10 a zdířky pro V, Ω, -1/-, Hz (+) 9.

- Konec kabelu pro měření teploty přířadit k tepelnému zdroji, který má být sledován. Naměřenou hodnotu odečíst na digitálním indikátoru ① na BENNING MM 1-3.

Viz obrázek 11: Měření teploty

8.9 Indikátor napětí

Funkce indikace napětí je možná z každé polohy otočného voliče. Jako indikátoru napětí není zapotřebí žádných měřicích kabelů (bezkontaktní evidence střídavého pole).

V hořením pásmu za LED se nachází snímací čidlo. Při aktivaci tlačítka 5 „VoltSensor“ zhasne indikační displej (pokud byl zapnutý). Dojde-li k lokalizaci napětí, ozve se akustický a červený LED signál 13. K optické indikaci dochází pouze u uzemněných sítí střídavého proudu! Jednopólovým měřicím kabelem může být zjištěna také fáze.

Upozornění pro praxi: Přerušení (v případě zlomení kabelů) ve volně ležících kabelech, např. kabelových bubnech, světelných řetězcích atd., lze sledovat od místa napájení (fáze) až po místo přerušení.

Funkční pásmo: : ≥ 230 V

Viz obrázek 12: Indikátor napětí s bzučákem

8.9.1 Kontrola fází

• Červený bezpečnostní měřicí kabel spojte se zdířkou pro V, Ω, H, Hz ⑨ na BENNING MM 1-1/ 1-2/ 1-3.
• Bezpečnostní měřicí kabel spojte s bodem měření (částí zařízení) a stiskněte tlačítko „VoltSensor“ 5.
• Svítí-li červená indikace LED a ozve-li se akustický signál, vyskytuje se na tomto bodě měření (části zařizení) fáze uzemněného střídavého napětí.

9. Údržba

Před otevřením BENNING MM 1-1/ 1-2/ 1-3 odpojte od napětí! Nebezpečí úrazu elektrickým proudem!

Práce na otevřeném BENNING MM 1-1/ 1-2/ 1-3 pod napětím jsou zeny odborníkům, kteří přitom musí dbát zvýšené opatrnosti.

Oddělte BENNING MM 1-1/ 1-2/ 1-3 od napětí, než přístroj otevřete:

• Odpojte oba měřící kabely od měřeného objektu.
• Odpojte oba měřící kabely od BENNING MM 1-1/ 1-2/ 1-3.
• Otočným spínačem ⑧ zvolte funkci „OFF“.

9.1 Zajištění přístroje

Za určitých podmínek nemůže být bezpečnost při používání BENNING MM 1-1/ 1-2/ 1-3 zajištěna, například při:

• Zřejmém a viditelném poškození krytu přístroje,
• Chybách při měření,
• Zřejmých následcích delšího chybného skladování a
• Zřejmých následcích špatného transportu.
  V těchto případech BENNING MM 1-1/ 1-2/ 1-3 ihned vypněte, odpojte od měřených bodů a zajistěte, aby přístroj nemohl být znovu použit jinou osobou.

9.2 Čištění

Kryt přístroje čistěte opatrně čistým a suchým hadříkem (výjimku tvoří speciální čistící ubrousky). Nepoužívejte žádná rozpouštědla ani čistící prostředky. Zejména dbejte toho, aby místo pro baterie ani bateriové kontakty nebyly znečištěny vyteklým elektrolytem. Pokud k vytečení elektrolytu dojde nebo je bateriová zásuvka znečištěna bílou úsadou, vyčistěte je také čistým a suchým hadříkem.

9.3 Výměna baterií

Před otevřením BENNING MM 1-1/ 1-2/ 1-3 odpojte od napětí! Nebezpečí úrazu elektrickým proudem!

BENNING MM 1-1/ 1-2/ 1-3 je napájen dvěma zabudovanými 1,5 V bateriemi. Baterie vyměňte (viz. obr. 13), pokud se na displeji ① objeví symbol baterie ③. Takto vyměníte baterie:

• Odpojte oba měřící kabely od měřeného objektu.
• Odpojte oba měřící kabely od přístroje
• Otočným spínačem ⑧ zvolte funkci „OFF“
• Položte BENNING MM 1-1/ 1-2/ 1-3 na přední stranu a uvolněte oba šrouby.
• Zvedněte kryt baterií.
• Vyjměte vybité baterie z bateriové schránky.
• Vložte nové baterie pólově správně do bateriové schránky.
• Zafixujte kryt baterií v čelním pásmu do spodní části a utáhněte šroubek.
  Viz. obr. 13: Výměna baterií

Šetřete životní prostředí! Baterie nesmí do běžného domovního odpadu! Vyhazujte baterie jen na místech k tomu určených.

9.4 Výměna pojistek ( BENNING MM 1-2/ 1-3)

Před otevřením BENNING MM 1-2/ 1-3 odpojte od napětí! Nebezpečí úrazu elektrickým proudem!

BENNING MM 1-2/ 1-3 je před přetížením chráněn zabudovanými pojistkami (G-tavná vložka) 10 A (viz. obr. 14.)

Takto vyměníte pojistky:

• Odpojte oba měřící kabely od měřeného objektu
• Odpojte oba měřící kabely od přístroje BENNING MM 1-2/ 1-3.
• Otočným spínačem ⑧ zvolte funkci „OFF“
• Položte BENNING MM 1-2/ 1-3 na čelní stěnu a povolte šroubek na krytu baterie.
• Oddělte kryt baterie od spodní části.
• Vyjměte baterie z bateriové schránky.
• Odstraňte závěsný přípravek 12 (pomocí malého šroubováku na šrouby se zářezem nadzdvihnout zarážkový výčnělek) ze dna skříně.
• Vyšrubujte všechny čtyři šrouby ze dna skříně.

Nepovolujte žádné šrouby na tištěném spoji!

• Sejměte kryt zespoda nahoru z čelního dílu.
• Vyjměte jeden konec defektní pojistky z držáku pojistek.
• Vysuňte defektní pojistky zcela.
• Vložte nové pojistky shodných elektrických a mechanických parametrů, jako byly původní.
• Vyrovnejte nové pojistky na střed pojistkového držáku.
• Opatrně nasadte dno skříně. Dbejte při zavírání dna skříně na to, aby bateriové pružiny ve dnu skříně vklouzly do úložných vybrání!
• Přiložte přední díl na dolní a přišroubujte zpět.
• Zafixujte závěsný přípravek 12 na zadní stranu dna skříně.
• Vložte pak baterie opět pólově správně do bateriové schránky, uzavřete bateriový kryt a utáhněte šroubek.
  Viz. obr. 14: Výměna pojistek

9.5 Kalibrace

Pro udržení deklarované přesnosti měření musí být přístroj pravidelně kalibrován. Doporučujeme jednou ročně. Zašlete přístroj na adresu:

10. Použití závěsného přípravku

• Bezpečnostní meřící kabely můžete v případě, že přístroj není používán, ukládat tak, že je ovinete okolo přístroje a jejich špičky chráněně zafixujete na závěsném přípravku 12 (viz obrázek 15).
• Bezpečnostní meřicí kabel můžete do závěsného přípravku 12 zaaretovat tak, aby byla měřicí špička volná, aby tato mohla být společně s BENNING MM 1-1/ 1-2/ 1-3 zavedena k jednomu bodu měření.
• Podpěrka na zadní straně umožňuje šikmé postavení přístroje BENNING MM 1-1/ 1-2/ 1-3 (usnadňuje se tím odčítání) nebo zavěšení (viz obrázek 16).

- Závěsný přípravek 12 má očko, které lze použít pro zavěšení.

Viz. obr. 15: Navíjení měřících kabelů

viz. obr. 16: Postavení BENNING MM 1-1/ 1-2/ 1-3

11. Technické údaje měřícího příslušenství 4 mm bezpečnostní měřící vodiče ATL 2

• Norma: EN 61010-031,
• Maximální měřené napětí proti zemi ( ) a měřící kategorie:
  1000 V CAT III, 600 V CAT IV,
• Maximální měřené proud 10 A,
• Ochranná třída II (回), průchozí dvojitá nebo zesílená izolace,
• Stupeň znečištění: 2,
• Délka: 1,4 m, AWG 18,
• Podmínky okolí:

Barometrická výška při měření: maximálně 2000 m,

Teplota 0 °C až + 50 °C, vlhkost 50 % až 80 %

• Používejte vodiče jen v bezvadném stavu a takovým způsobem, který odpovídá tomuto návodu, protože v opačném případě může být poškozena k tomu určená ochrana.
• Vyřad'te vodič, pokud je izolace poškozená nebo pokud došlo k přerušení ve vedení/zástrčce.
• Nedotýkejte se holých kontaktních hrotů. Dotýkejte se pouze rukojeti!
• Zasuňte zahnuté přípojky do zkoušecího nebo měřícího přístroje.

12. Ochrana životního prostředí

Po ukončení životnosti přístroje prosím předejte přístroj příslušným sběrným místům na likvidaci.

Betjeningsvejledning BENNING MM 1-1/ 1-2/ 1-3

Digital-multimeter til

• Jævnspændingsmåling
• Vekselspændingsmåling
• Jævnstrømsmåling (BENNING MM 1-2/ 1-3)
• Vekselstrømsmåling (BENNING MM 1-2/ 1-3)
• Modstandsmåling
• Diodetest
• Gennemgangstest
• Kapacitansmåling (BENNING MM 1-2/ 1-3)
• Frekvensmåling (BENNING MM 1-2/ 1-3)
• Temperaturmåling (BENNING MM 1-3)

Indholdsfortegnelse
