KULLANIM KILAVUZU MM 11 BENNING

• Doğru Gerilim Ölçümü
• Alternatif Gerilim Ölçümü
• Doğru Akım Ölçümü ( BENNING MM 1-2/ 1-3)
• Alternatif Akım Ölçümü ( BENNING MM 1-2/ 1-3)
• Direnç Ölçümü
• Diyot Kontrolü
• Süreklilik Kontrolü
• Kapasite Ölçümü ( BENNING MM 1-2/ 1-3)
• Frekans Ölçümü ( BENNING MM 1-2/ 1-3)
• Isı ölçümü ( BENNING MM 1-3)

için Dijital Multimetre

İçindekiler:

1. Kullanıcı Uyarıları
2. Güvenlik Uyarıları

3. Teslimat Kapsamı

4. Cihaz Tanımı

5. Genel Bilgiler

6. Çevre Koşulları

7. Elektrik Bilgileri

8. BENNING MM 1-1/ 1-2/ 1-3 ile ölçüm

9. Bakım

10. Katlanır ayağın ve Asma Tertibatının Kullanımı

11. Ölçüm techizatının Teknik Verileri

12. Çevre koruma

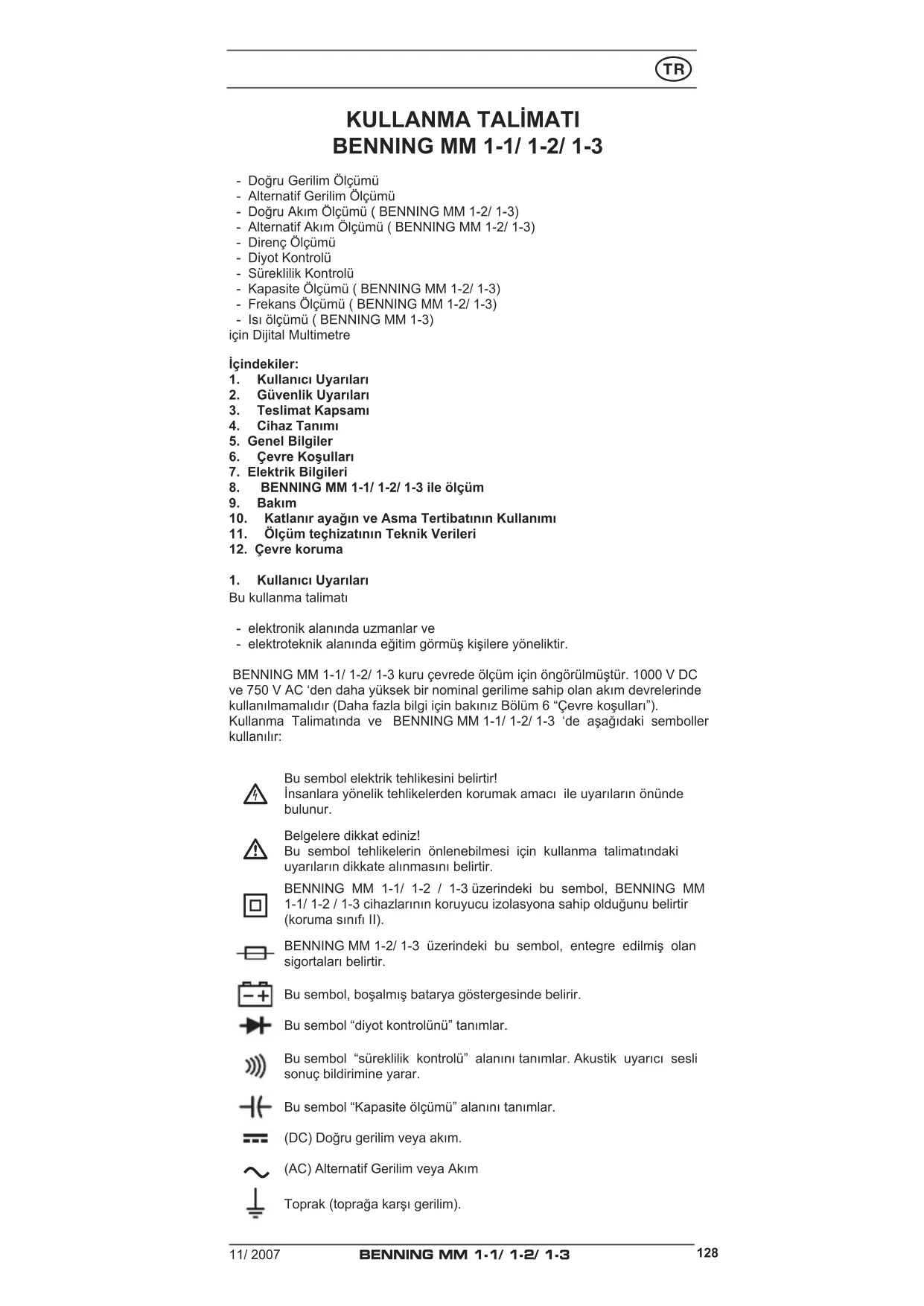

1. Kullanıcı Uyarıları

Bu kullanma talimatı

• elektronik alanında uzmanlar ve
• elektroteknik alanında eğitim görmüş kişilere yöneliktir.

BENNING MM 1-1/ 1-2/ 1-3 kuru çevrede ölçüm için öngörülmüştür. 1000 V DC ve 750 V AC 'den daha yüksek bir nominal gerilime sahip olan akım devrelerinde kullanılmamalıdır (Daha fazla bilgi için bakınız Bölüm 6 "Çevre koşulları").

Kullanma Talimatında ve BENNING MM 1-1/ 1-2/ 1-3 'de aşağıdaki semboller kullanılır:

Bu sembol elektrik tehlikesini belirtir!

İnsanlara yönelik tehlikelerden korumak amacı ile uyarıların önünde bulunur.

Belgelere dikkat ediniz!

Bu sembol tehlikelerin önlenebilmesi için kullanma talimatındaki uyarıların dikkate alınmasını belirtir.

BENNING MM 1-1/ 1-2 / 1-3 üzerindeki bu sembol, BENNING MM 1-1/ 1-2 / 1-3 cihazlarının koruyucu izolasyona sahip olduğunu belirtir (koruma sınıfı II).

BENNING MM 1-2/ 1-3 üzerindeki bu sembol, entegre edilmiş olan sigortaları belirtir.

Bu sembol, boşalmış batarya göstergesinde belirir.

Bu sembol "diyot kontrolünü" tanımlar.

Bu sembol “süreklilik kontrolü” alanını tanımlar. Akustik uyarıcı sesli sonuç bildirimine yarar.

Bu sembol "Kapasite ölçümü" alanını tanımlar.

(DC) Doğru gerilim veya akım.

(AC) Alternatif Gerilim veya Akım

Toprak (toprağa karşı gerilim).

2. Güvenlik Uyarıları

Cihaz,

DIN VDE 0411 Kısım 1/ EN 61010 - 1

standardına göre incelenmiş ve izin verilmiş ve fabrikayı güvenlik teknolojisi açısından arızasız bir şekilde terk etmiştir.

Bu konumu koruyabilmek için ve tehlikesiz bir işletmeyi temin edebilmek için kullanıcıının, bu talimatta belirtilmiş olan uyarıları ve ikazları dikkate alması gerekir.

Cihaz yalnızca toprağa karşı azami 1000 V iletken ile fazla gerilim kategorisi II 'deki akım devrelerinde veya toprağa 600 V iletken ile fazla gerilim kategorisi III'de kullanılmalıdır.

Gerilim ileten parçalarda ve tesislerde çalışmanın temel olarak tehlikeli olduğuna dikkat ediniz.

30 V AC ve 60 V DC ‘den itibaren gerilimler insanı yaşamsal tehlike içerir.

Her çalıştırmadan önce cihazı ve tesisatları hasar olup olmadığı konusunda kontrol ediniz.

Eğer tehlikesiz bir çalışmanın artık mümkün olmayacağı kabul edilecek olursa, cihaz devre dışı bırakılır ve istenmeyen çalıştırmaya karşı emniyete alınır.

Tehlikesiz bir çalışma şu koşullarda artık mümkün olmaz:

• cihaz veya ölçüm tesisatlarında görünür hasarlar mevcut ise,
• cihaz artık çalışmıyorsa,
• uygun olmayan koşullarda uzun süreli depolanmış ise,
• ağır nakliye koşullarından sonra.

Tehlikeleri bertaraf edebilmek için:

• ölçüm tesisatlarını çiplak ölçüm uçlarından tutmayınız,
• ölçüm uçlarını multimetredeki uygun şekilde işaretlenmiş olan ölçüm kovanlarına takınız.

3. Teslimat Kapsamı

BENNING MM 1-1/ 1-2/ 1-3 'nin teslimat kapsamında şunlar bulunur:

3.1 Bir adet BENNING MM 1-1/ 1-2/ 1-3,
3.2 Bir adet Emniyet ölçüm tesisatı, kırmızı (uzunluk = 1,4 m; uç ∅ = 4 mm),
3.3 Bir adet Emniyet ölçüm tesisatı, siyah (uzunluk = 1,4 m; uç ∅ = 4 mm),
3.4 Bir adet ısı sensörü Tip K ile birlikte ölçüm adaptörü ( BENNING MM 1-3)
3.5 Bir adet lastik asma tertibatı,
3.6 Bir adet kompakt koruyucu çanta,
3.7 İki adet 1,5 V Mikro Batarya, ilk donanım için cihaz içine yerleştirilmiş durumda,
3.8 Bir adet sigorta, ilk donanım için cihaz içine yerleştirilmiş durumda, (BENNING MM 1-2/ 1-3)
3.9 Bir adet Kullanma Talimatı

Aşınan parçalar için uyarı:

- BENNING MM 1-1/ 1-2/ 1-3, iki adet entegre 1,5 V mikro batarya (IEC 6 LR 03) tarafından beslenir.

- BENNING MM 1-2/ 1-3, aşırı yük koruması için sigortaları içerir. Bir adet sigorta, nominal akım 10 A flink (600 V), 50 kA (Parça no 748263)

- Yukarıda belirtilmiş olan emniyet ölçüm tesisatları ATL-2 (kontrol edilmiş teçhizat), CAT III 1000 V'a uygundur ve 10 A akım için izin verilmiştir.

4. Cihaz Tanımı

Bakınız Resim 1a, 1b, 1c: Cihaz ön yüzü.

Resim 1a, 1b, 1c 'de belirtilmiş olan gösterge ve kumanda elemanları aşağıdaki şekilde tanımlanır:

① Dijital gösterge, ölçüm değeri için ve alan aşımı göstergesi için.
② Polarite (kutup) göstergesi.
③ Batarya göstergesi, bataryanın boşalması halinde görünür,
4 MAX/ MIN- Tuşu, en yüksek ve en düşük ölçüm değerinin hafızaya alınması, ( BENNING MM 1-2/ 1-3)
5 VoltSensor tuşu, AC geriliminin toprağa karşı tayini,
6 RANGE tuşu, otomatik / manuel (elle) ölçüm alanına dönüştürme,
7 HOLD tuşu, gösterilmiş olan ölçüm değerinin hafızaya alınması,
⑧ Çevirmeli şalter, ölçüm fonksiyonunun seçimi için,

⑨ Kovan (pozitif ^1 ) V, Ω, -Hz için,

10 COM Kovanı, akım ölçümü, gerilim ölçümü, direnç ölçümü, frekans ölçümü, ısı ölçümü, kapasite ölçümü, sürekli ve diyot kontrolü için ortak kovan.

⑪ Kovan (pozitif) A alanı için, 10 A'a kadar akımlar için ( BENNING MM 1-2/ 1-3).

⑫ Asma tertibati

⑬ LED, gerilim indikatörü

1) Doğru akım ve doğru gerilim için otomatik polarite (kutup) göstergesi bununla ilgilidir.

5. Genel Bilgiler

5.1 Multimetre ile ilgili genel bilgiler

5.1.1 Dijital gösterge ①, 16 mm yazı yüksekliğine sahip olan ondalık noktalı, 3½ haneli sıvı kristal göstergedir. En büyük gösterge değeri 2000'dir.

5.1.2 Kutup göstergesi ② otomatik olarak çalışır. Kovan tanımlamasına karşı yalnızca bir kutup “-” ile gösterilir.

5.1.3 Alan aşımı "OL" ile veya "-OL" ile ve kısmen de akustik uyarı ile gösterilir.

Dikkat, aşırı yükte gösterge ve ikaz olmaz.

5.1.4 "MAX/ MIN" tuş fonksiyonu ④, en yüksek ve en düşük ölçüm değerini otomatik olarak tespit eder ve hafızaya alır, ölçüm alanı gerektiği takdirde "RANGE" tuşu ile önceden seçilir. Tuşa basılması ile aşağıdaki değerler gösterilir:

“MAX”, hafızaya alınmış olan en yüksek değeri gösterir ve “MIN” en düşük değeri gösterir. MAX-/ MIN- değerinin devam eden tespiti, “HOLD” tuşuna ⑦ basılarak durdurulabilir veya başlatılabilir. “MAX / MIN” tuşuna daha uzun süreli basılarak (1 saniye) normal moda geri gelinebilir.

5.1.5 "RANGE" alan tuşu ⑥ elle ölçüm alanının çalıştırılmasına devam edilmesine yarar ve aynı zamanda ekranda "AUTO" yazısı görünür. Daha uzun süreli tuşa basılarak (1 saniye) otomatik alan seçimi seçilir (gösterge: "AUTO").

5.1.6 "HOLD" Ölçüm değerini hafızaya alma. "HOLD" tuşuna ⑦ basılarak ölçüm değeri hafızaya alınır. Ekranda aynı zamanda "HOLD" sembolü gösterilir. Tuşa yeniden basılarak ölçüm moduna geri gelinir.

5.1.7 BENNING MM 1-1/ 1-2/ 1-3 'un ölçüm oranı, nominal olarak dijital gösterge için saniyede 2 ölçümdür.

5.1.8 BENNING MM 1-1/ 1-2/ 1-3, çevirmeli şalter ⑧ ile kapatılır veya açılabilir. Kapatma konumu "OFF" dur.

5.1.9 BENNING MM 1-1/ 1-2/ 1-3 , yaklaşık 10 dakika sonra kendiliğinden kapanır (APO, Auto-Power-Off/ otomatik olarak kendiliğinden kapanma). Bir tuşa basıldığında veya çevirmeli şalter çalıştırıldığında tekrar çalışır. Bir akustik sinyal sesi, cihazın kendiliğinden kapanmasını haber verir. Otomatik kapanma, "RANGE" tuşuna bastığınızda ve aynı zamanda BENNING MM 1-1/ 1-2/ 1-3'un şalter konumu "OFF" dan çalıştırdığınızda devre dışı bırakılır.

5.1.10 Ölçüm değerinin ısı katsayısı: 0,15 x (belirtilmiş olan ölçüm kesinliği)/ °C < 18 °C veya > 28 °C, 23 °C'lik referans ısısına bağlı olarak.

5.1.11 BENNING MM 1-1/ 1-2/ 1-3 iki adet 1,5 V mikro batarya tarafından beslenir (IEC 6 LR 03).

5.1.12 Batarya gerilimi eğer BENNING MM 1-1/ 1-2/ 1-3 için öngörülmüş olan çalışma geriliminin altına inerse göstergede ① bir batarya sembolü ③ görünür.

5.1.13 Bataryaların ömrü yaklaşık olarak 250 saattir (alkali batarya).

5.1.14 Cihazın ölçüleri: (uzunluk x genişlik x yükseklik) = 156 x 74 x 44 mm, asma tertibatı ile birlikte. Cihaz ağırlığı: 320 gr asma tertibatı ve batarya ile birlikte

5.1.15 Emniyetölçüm tesisatları4 mmfişli teknikşeklinde oluşturulmuştur. Birlikte verilmiş olan emniyet ölçüm tesisatlarının BENNING MM 1-1/ 1-2/ 1-3'ün nominal gerilimi ve nominal akımı için uygun olduğu açıkça belirtilmiştir.

5.1.16 BENNING MM 1-1/ 1-2/ 1-3 açılıp kapanabilir bir destek vasıtası ile kurulabilir veya asma tertibatı ile asılabilir.

5.1.17 BENNING MM 1-1/ 1-2/ 1-3 baş tarafından, topraklanmış alternatif gerilimin lokalizasyonu için gerilim indikatörü olarak bir alış sensörüne sahiptir.

6. Çevre Koşulları

- BENNING MM 1-1/ 1-2/ 1-3 kuru çevrede ölçüm için öngörülmüştür,

- Ölçümler sırasındaki barometrik yükseklik : Azami 2000 m

- Fazla gerilim kategorisi/ kuruluş kategorisi : IEC 60664-1 / IEC 61010-1 → 600 V Kategori III, 1000 V kategori II.

- Kirlenme derecesi : 2.

- Koruma türü: IP 30 (DIN VDE 0470-1 IEC/ EN 60529)

IP 30 'un anlamı: tehlikeli parçaların girişine karşı koruma ve katı yabancı

maddelere karşı koruma > 2,5 mm çap. (3 – birinci tanıtma rakamı),

Sudan koruma yok, (0 – ikinci tanıtma rakamı),

- Çalışma ısısı ve göreli hava nemi,

0 °C ila 30 °C arasındaki çalışma ısısında: göreli hava nemi % 80'den az,

31 °C ila 40 °C arasındaki çalışma ısısında: göreli hava nemi % 75'den az,

41 °C ila 50 °C arasındaki çalışma ısısında: göreli hava nemi % 45'den az,

- Depolama ısısı: BENNING MM 1-1/ 1-2/ 1-3 - 15 °C ila + 60 °C arasında (hava nemi % 0 ila % 80) depolanabilir. Bu sırada batarya cihazdan çıkartılmalıdır.

7. Elektrik Bilgileri

Not: Ölçüm kesinlikleri,

• ölçüm değerinin göreli kısmının ve
• dijitlerin sayısının (yani son hanenin sayısal adımının) toplamından oluşur.

Bu ölçüm kesinliği, 18 °C ila 28 °C arasındaki sıcaklıklarda ve % 80'den daha düşük göreli hava neminde geçerlidir.

7.1 Doğru Gerilim Alanları

Giriş direnci 10 MΩ 'dur.

Ölçüm Alanı *3	Sınırlama Ölçüm kesinliği Aşırı yük koruması
200 mV 100 μV		± (ölçüm değerinin % 0,5'i kadar + 2 dijit) 1000 V	DC
2 V 1 mV		± (ölçüm değerinin % 0,5'i kadar + 2 dijit) 1000 V	DC
20 V 10 mV		± (ölçüm değerinin % 0,5'i kadar + 2 dijit) 1000 V	DC
200 V	100 mV	± (ölçüm değerinin % 0,5'i kadar + 2 dijit) 1000 V	DC
1000 V	1 V	± (ölçüm değerinin % 0,5'i kadar + 2 dijit) 1000 V	DC

7.2 Alternatif Gerilim Alanları

Giriş direnci 10 MΩ paralel 100 pF.

Ölçüm Alanı*3	Sınırlama	Ölçüm kesinliği *150 Hz – 300 Hz frekans alanında	Aşırı yük koruması
200 mV 100 μV		± (ölcüm değerinin % 2,0 'i kadar + 5 dijit)*2	750 V_eff
2 V 1 mV		± (ölcüm değerinin % 1,5 'i kadar + 5 dijit)*2	750 V_eff
50 Hz – 500 Hz frekans alanında
20 V 10 mV		± (ölcüm değerinin % 1,5 'i kadar + 5 dijit)*2	750 V_eff
200 V	100 mV	± (ölcüm değerinin % 1,5 'i kadar + 5 dijit)*2	750 V_eff
750 V	1 V	± (ölcüm değerinin % 1,5 'i kadar + 5 dijit)*2	750 V_eff

BENNING MM 1-1/ 1-2/ 1-3 ‘ün ölçüm değeri ortalama değere göre elde edilmiştir ve efektif değer olarak gösterilir.

*1 Ölçüm kesinliği bir sinüs eğri formu için özeldir. Sinüs şeklinde olmayan eğri formlarında gösterge değeri kesin olmaz. Böylece aşağıdaki Crest faktörleri için bir ilave hata ortaya çıkar:

1,4 ila 3,0 arasındaki Crest Faktörü ilave hata ± % 1,5

3,0 ila 4,0 arasındaki Crest Faktörü ilave hata ± % 3

*2 50 Hz/ 60 Hz sinüs eğri formu için geçerlidir.

*3 Otomatik alan seçiminde (AUTO) devre değiştirme noktası, 1400 değerde olabilir!

7.3 Doğru Akım Alanları ( BENNING MM 1-2/ 1-3)

Aşırı yük koruması:

- 10 A (600 V), 50 kA - sigorta, 10 A – girişinde flink ( BENNING MM 1-2/ 1-3),

Ölçüm Alanı	Sınırlama	Ölçüm kesinliği	Gerilim Düşüşü
2 A 1 mA		± (ölçüm değerinin % 1,0'ı kadar + 3 dijit)	2 V maks.
10 A * ^2	10 mA	± (ölçüm değerinin % 1,0'ı kadar + 3 dijit)	2 V maks.

7.4 Alternatif Akım Alanları ( BENNING MM 1-2/ 1-3)

Aşırı yük koruması:

- 10 A (600 V), 50 kA - sigorta, 10 A – girişinde flink ( BENNING MM 1-2/ 1-3),

Ölçüm Alanı	Sınırlama	Ölçüm kesinliği*150 Hz - 500 Hz frekans alanında	Gerilim Düşüşü
2 A	1 mA	± (ölçüm değerinin % 1.5'i kadar + 5 dijit)	2 V maks.
10 A *2	10 mA	± (ölçüm değerinin % 1.5'i kadar + 5 dijit)	2 V maks.

Ölçüm değeri ortalama değer eşitlemesi ile elde edilir ve efektif değer olarak gösterilir.

Ölçüm kesinliği bir sinüs eğri formu için özelleştirilmiştir Sinüs formunda olmayan eğri formlarında gösterge değeri kesin olmaz. Böylece aşağıdaki Crest faktörleri için bir ilave hata payı ortaya çıkar:

1,4 ila 3,0 arasındaki Crest Faktörü ilave hata ± % 1,5
3,0 ila 4,0 arasındaki Crest Faktörü ilave hata ± % 3
^*2 Akım değeri ≥ 7 A' den itibaren maksimum izin verilen kullanım süresi limiti konulmuştur.

Ölçüm değeri Azami ölçüm süresi Asgari fasıla süresi
10 A 4	dak. 10	dak.
9 A 5	dak. 10	dak.
8 A 7	dak. 10	dak.
7 A 10	dak. 10	dak.

7.5 Direnç Alanları

Direnç ölçümlerinde fazla yük koruması: 600 V _elf

Ölçüm Alanı*3	Sınırlama Ölçüm kesinliği		Azami boşta çalışma gerilimi
200 Ω	0,1 Ω	± (ölçüm değerinin % 0,7 'si kadar + 3 dijit)	1,3 V
2 kΩ	1 Ω	± (ölçüm değerinin % 0,7 'si kadar + 3 dijit)	1,3 V
20 kΩ	10 Ω	± (ölçüm değerinin % 0,7 'si kadar + 3 dijit)	1,3 V
200 kΩ	100 Ω	± (ölçüm değerinin % 0,7 'si kadar + 3 dijit)	1,3 V
2 MΩ	1 kΩ	± (ölçüm değerinin % 1,0 'i kadar + 3 dijit)	1,3 V
20 MΩ	10 kΩ	± (ölçüm değerinin % 1,5 'i kadar + 3 dijit)	1,3 V

*3 Otomatik alan seçiminde (AUTO) devre değiştirme noktası, 1400 değerde olabilir!

7.6 Diyot ve Süreklilik kontrolü

Belirtilmiş olan ölçüm kesinliği, 0,4 V ile 0,8 V arasında bir alanda geçerlidir. Diyot ölçümünde fazla yük koruması: 600 mV _elf Entegre akustik tertibat, 25 Ω'dan daha küçük bir dirençte R sesli uyarı verir.

Ölçüm Alanı	Sınırlama	Ölçüm kesinliği	Azami ölçüm akımı	Azami boşta çalışma gerilimi
	10 mV	± (ölcüm değerinin % 1,5'i kadar + 5 dijit)	1,5 mA	2,0 V

7.7 Kapasite alanları (BENNING MM 1-2/ 1-3)

Şartlar: Kondansatörler deşarj olmuş ve belirtilen kutuplara göre yerleştirilmiş olmalıdır.

Kapasite ölçümlerinde aşırı yük koruması: 600 V _elf

Ölçüm Alanı	Sınırlama	Ölçüm kesinliği
2 nF	1 pF	± (ölçüm değerinin % 1,9 ‘u kadar + 8 dijit)
20 nF	10 pF	± (ölçüm değerinin % 1,9 ‘u kadar + 8 dijit)
200 nF	100 pF	± (ölçüm değerinin % 1,9 ‘u kadar + 8 dijit)
2 F	1 nF	± (ölçüm değerinin % 1,9 ‘u kadar + 8 dijit)
20 F	10 nF	± (ölçüm değerinin % 1,9 ‘u kadar + 8 dijit)
200 F	100 nF	± (ölçüm değerinin % 1,9 ‘u kadar + 8 dijit)
2 mF	1 F	± (ölçüm değerinin % 1,9 ‘u kadar + 8 dijit)

Salınan göstergede < 10 dijit

7.8 Frekans Alanları (BENNING MM 1-2/ 1-3)

Frekans ölçümlerinde aşırı yük koruması : 600 V _elf

Asgari impuls genişliği > 25 ns; çalışma devri sınırlaması > % 30 ve < % 70

Ölçüm Alanı	Sınırlama	5 Velf maks. için Ölçüm kesinliği	Hassasiyet
2 kHz	1 Hz	± (ölçüm değerinin % 0,01 'iu kadar + 1 dijit)	>1,5 < 5 Velf
20 kHz	10 Hz	± (ölçüm değerinin % 0,01 'iu kadar + 1 dijit)	>1,5 < 5 Velf
200 kHz	100 Hz	± (ölçüm değerinin % 0,01 'iu kadar + 1 dijit)	>1,5 < 5 Velf

2 MHz 1 kHz	± (ölçüm değerinin % 0,01 'iu kadar + 1 dijit)	>2 < 5 V_elf
20 MHz 10 kHz	± (ölçüm değerinin % 0,01 'iu kadar + 1 dijit)	>2 < 5 V_elf

7.9 Isi Alanlari °C ( BENNING MM 1-3)

BENNING MM 1-3'ün ısı ölçümü yalnızca birlikte verilmiş olan ısı ölçüm adaptörü ile mümkündür.

Isı ölçümünde fazla yük koruması: 600 V _elf

Ölçüm Alanı Sınırlama Ölçüm kesinliği

-20 °C ~ 0 °C 1 °C ± (2 % + 4 °C)

1 °C ~ 100 °C 1 °C ± (1 % + 3 °C)

101 °C ~ 500 °C 1 °C ± (2 % + 3 °C)

501 °C ~ 800 °C 1 °C ± (3 % + 2 °C)

7.10 Isi Alanlari °F ( BENNING MM 1-3)

BENNING MM 1-3'ün ısı ölçümü yalnızca ekteki ısı ölçüm adaptörü ile mümkündür.

Isı ölçümünde fazla yük koruması: 600 V _elf

Ölçüm Alanı Sınırlama Ölçüm kesinliği
-4 °F ~ 32 °F 1 °F ± (2 % + 8 °F)
33 °F ~ 212 °F 1 °F ± (1 % + 6 °F)
213 °F ~ 932 °F	1 °F ± (2 % + 6 °F)
933 °F ~ 1472 °F	1 °F ± (3 % + 4 °F)

8. BENNING MM 1-1/ 1-2/ 1-3 ile ölçüm

8.1 Ölçümün Hazırlanması

BENNING MM 1-1/ 1-2/ 1-3 'ü yalnızca belirtilmiş olan depolama ve çalışma ısısı koşullarında kullanınız ve saklayınız, sürekli güneş ışığına maruz bırakmayınız.

• Nominal Gerilim ve Nominal Akım verilerini emniyet ölçüm tesisatları üzerinde kontrol ediniz. Teslimat kapsamı dahilinde bulunan emniyet ölçüm tesisatlarının nominal gerilimi ve nominal akımı BENNING MM 1-1 / 1-2 / 1-3'e uygundur.
• Emniyet ölçüm tesisatlarının izolasyonunu kontrol ediniz. Eğer izolasyon hasar görmüş ise emniyet ölçüm tesisatları derhal ayrılmalıdır.
• Emniyet ölçüm tesisatının geçirgenliğini (sürekliliğini) kontrol ediniz. Eğer emniyet ölçüm tesisatının içindeki iletken kırılmış ise emniyet ölçüm tesisatı derhal ayrılmalıdır.
• Çevirmeli şalterde ⑧ başka bir fonksiyon seçilmeden önce emniyet ölçüm tesisatlarının ölçüm yerinden ayrılması gerekir.
• BENNING MM 1-1/ 1-2/ 1-3 'ün yakınındaki kuvvetli parazit kaynakları, sabit olmayan göstergeye ve ölçüm hatalarına neden olabilir.

8.2 Gerilim ve Akım Ölçümü

Topraklamaya karşı azami gerilime dikkat ediniz! Elektrik tehlikesi!

BENNING MM 1-1/ 1-2/ 1-3 'ün

- 10 COM Kovani

- V, Ω, -1, Hz için kovan ⑨

- 10 A alanı için kovan Ⓟ (BENNING MM 1-2 / 1-3)

kovanlarındaki toprağa karşı azami gerilim 1000 V kadar olmalıdır.

Elektrik tehlikesi!

Akım ölçümünde azami şalter devresi gerilimi 500 V!

500 V üzerindeki sigorta sınırlamasında cihazın hasar görmesi mümkündür. Hasar görmüş bir cihazda da elektrik tehlikesi mevcut olabilir.

8.2.1 Gerilim Ölçümü

• Çevirmeli Şalter ⑧ ile istenen fonksiyonu (V AC) veya (V DC) BENNING MM 1-1/ 1-2/ 1-3 'de seçiniz.
• Siyah emniyet ölçüm tesisatını BENNING MM 1-1/ 1-2/ 1-3 'deki COM Kovanı ⑩ ile irtibatlayınız.
• Kırmızı emniyet ölçüm tesisatını BENNING MM 1-1/ 1-2/ 1-3 'deki V, Ω, -1/-, Hz için kovan ⑨ ile irtibatlayınız.
• Emniyet ölçüm tesisatlarını ölçüm noktaları ile irtibatlayınız. Ölçüm değerini BENNING MM 1-1/ 1-2/ 1-3 'deki dijital göstergeden ① okuyunuz.

Bakınız Resim 2: Doğru Gerilim Ölçümü

Bakınız Resim 3: Alternatif Gerilim Ölümü

8.2.2 Akım Ölçümü (BENNING MM 1-2/ 1-3)

- Çevirmeli Şalter ⑧ ile istenen alanı ve fonksiyonu - (A AC) veya (A DC) BENNING MM 1-2/ 1-3 'de seçiniz. Siyah emniyet ölçüm tesisatını BENNING MM 1-2/ 1-3 'deki COM Kovanı - ⑩ ile irtibatlayınız.

- Kırmızı emniyet ölçüm tesisatını BENNING MM 1-2/ 1-3 'de, V, Ω, -++, Hz için kovan ⑨ ile veya 10 A alanı için kovan ⑪ ile (10 A'ya kadar olan doğru akım veya alternatif akımlar) irtibatlayınız. Emniyet ölçüm tesisatlarını ölçüm noktaları ile irtibatlayınız. Ölçüm değerini - BENNING MM 1-2/ 1-3 'deki dijital göstergeden ⑪ okuyunuz.

Bakınız Resim 4: Doğru Akım Ölçümü (BENNING MM 1-2/ 1-3)

Bakınız Resim 5: Alternatif Akım Ölümü (BENNING MM 1-2/ 1-3)

8.3 Direnç Ölçümü

• Çevirmeli Şalter ⑧ ile BENNING MM 1-1/ 1-2/ 1-3 'deki istenen fonksiyonu (Ω) seçiniz.
• Siyah emniyet ölçüm tesisatını BENNING MM 1-1/ 1-2/ 1-3 'deki COM Kovanı ⑩ ile irtibatlayınız.
• Kırmızı emniyet ölçüm tesisatını BENNING MM 1-1/ 1-2/ 1-3 'deki V, Ω, H-, Hz için kovan ⑨ ile irtibatlayınız. Emniyet ölçüm tesisatlarını ölçüm noktaları ile irtibatlayınız. Ölçüm değerini - BENNING MM 1-1/ 1-2/ 1-3 'deki dijital göstergeden ① okuyunuz.

Bakınız Resim 6: Direnç Ölçümü

8.4 Diyot Kontrolü

• Çevirmeli Şalter ⑧ ile BENNING MM 1-1/ 1-2/ 1-3 'deki istenen fonksiyonu (▶) seçiniz.
• Siyah emniyet ölçüm tesisatını BENNING MM 1-1/ 1-2/ 1-3 'deki COM Kovanı ⑩ ile irtibatlayınız.
• Kırmızı emniyet ölçüm tesisatını BENNING 1-1 / 1-2 / 1-3 'deki V, Ω, Hz için kovan ⑨ ile irtibatlayınız.
  Emniyet ölçüm tesisatlarını diyot bağlantı noktaları ile irtibatlayınız, ölçüm - değerini BENNING MM 1-1/ 1-2/ 1-3 'deki dijital göstergeden ① okuyunuz. Akım yönünde yerleştirilmiş olan normal akış yönündeki Si- diyotu için akış - gerilimi 0,400 V ila 0,900 V arasında gösterilir. "000" göstergesi, diyotta bir kısa devreyi belirtir, "OL" göstergesi diyotta bir kesintiyi belirtir.
• Ters yönde yerleştirilmiş olan bir diyot için "OL" gösterilir. Diyot eğer hatalı ise "000" veya başka değerler gösterilir.

Bakınız Resim 7: Diyot kontrolü.

8.5 Akustik Uyarıcı ile Süreklilik Kontrolü

• Çevirmeli Şalter ⑧ ile BENNING MM 1-1/ 1-2/ 1-3 'deki istenen fonksiyonu (▶) seçiniz.
• Siyah emniyet ölçüm tesisatını BENNING MM 1-1/ 1-2/ 1-3 'deki COM Kovanı ⑩ ile irtibatlayınız.
• Kırmızı emniyet ölçüm tesisatını BENNING MM 1-1/ 1-2/ 1-3 'deki V, Ω, -1-, Hz için kovan ⑨ ile irtibatlayınız.
  Emniyet ölçüm tesisatlarını ölçüm noktaları ile irtibatlayınız. COM kovanı - 10 ile V, Ω, Hz için kovan 9 arasındaki iletken direnci eğer 25 Ω 'un altına inerse BENNING MM 1-1/ 1-2/ 1-3 'deki entegre edilmiş olan akustik uyarıcıdan sesli uyarı gelir.

Bakınız Resim 8: Akustik uyarıcı ile süreklilik kontrolü.

8.6 Kapasite Ölçümü ( BENNING MM 1-2/ 1-3)

Kondansatörleri kapasite ölçümünden önce tamamen boşaltınız! Kapasite ölçümü için hiçbir zaman kovanlara gerilim bağlamayınız! Cihaz hasar görebilir veya bozulabilir! Hasar görmüş bir cihazdan dolayı elektrik tehlikesi ortaya çıkabilir!

• Çevirmeli şalter ⑧ ile BENNING MM 1-2/ 1-3 'deki istenen fonksiyonu (-) seçiniz.
• Kondansatördeki kutupları belirleyiniz ve kondansatörü tamamen boşaltınız. Siyah emniyet ölçüm tesisatını BENNING MM 1-2/ 1-3 'deki COM kova 10 irtibatlayınız.
• Kırmızı emniyet ölçüm tesisatını BENNING MM 1-2/ 1-3 'deki V, Ω, Hz için kovan ⑨ ile irtibatlayınız. Emniyet ölçüm tesisatlarını boşalmış kondansatörler ile kutuplarına gör irtibatlayınız, BENNING MM 1-2/ 1-3 'deki dijital göstergeyi ⑪ okuyunuz.

Bakınız Resim 9: Kapasite ölçümü.

8.7 Frekans Ölçümü (BENNING MM 1-2/1-3)

• Çevirmeli Şalter ⑧ ile BENNING MM 1-2/ 1-3 'deki istenen fonksiyonu (Hz) seçiniz.
  Siyah emniyet ölçüm tesisatını BENNING MM 1-2/ 1-3 'deki COM kovanı - 10 ile irtibatlayınız.
• Kırmızı emniyet ölçüm tesisatını BENNING MM 1-2/ 1-3 'deki V, Ω, Hz için kovan ⑨ ile irtibatlayınız. Lütfen BENNING MM 1-2 / 1-3 'deki frekans ölçümleri için asgari hassasiyete dikkat ediniz!
  Emniyet ölçüm tesisatlarını ölçüm noktaları ile irtibatlayınız, ölçüm değerini - BENNING MM 1-2/ 1-3 'deki dijital göstergeden ① okuyunuz.

Bakınız Resim 10: Frekans Ölçümü.

8.8 Sıcaklık Ölçümü (BENNING MM 1-3)

• Çevirmeli Şalter ⑧ ile BENNING MM 1-3 'deki istenen fonksiyonu (°C veya °F) seçiniz.
• Sıcaklık adaptörünü sıcaklık ölçüm tesisatı ile COM Kovanı (-) ⑩ ve V, Ω, +, Hz için kovan ⑨ ile kutupları doğru gelecek şekilde irtibatlayınız.
• Sıcaklık ölçüm tesisatının ucunu kontrol edilecek olan ısı kaynağının alanına yerleştiriniz. Ölçüm değerini BENNING MM 1-3 'deki dijital göstergeden ① okuyunuz.

Bakınız Resim 11: Sıcaklık Ölçümü

8.9 Gerilim İndikatörü

Gerilim indikatörü fonksiyonu, çevirmeli şalterin her konumundan mümkündür. Gerilim indikatörü olarak ölçüm tesisatına gerek yoktur (bir alternatif alanın temassız tespiti). LED'in arkasında uç kısımda bir algılama sensörü bulunur. "VoltSensor"- tuşunun ⑤ çalıştırılması ile gösterge ekranı söner (eger açıksa).

Eğer bir faz gerilimi lokalize edilirse, bir sesli akustik sinyal sesi duyulur ve kırmızı LED yanar 13. Bir gösterge ancak topraklanmış bir alternatif akım şebekesinde mümkün olur! Tek kutuplu bir ölçüm tesisatında faz da tespit edilebilir.

Kullanım için not:

Kablo tamburlarında, aydınlatma zincirlerinde vs. Gibi açıkta bulunan kablolardaki kesilmeler (kablo kırılmaları), besleme yeri (faz) tarafından kırılma yerine kadar takip edilir.

Fonksiyon alanı: ≥ 230 V

Bakınız Resim 12: Akustik gerilim indikatörü

8.9.1 Faz Kontrolü

• Kırmızı emniyet ölçüm tesisatını BENNING MM 1-1/ 1-2/ 1-3 'deki V, Ω, -1\~, Hz için kovan ⑨ ile irtibatlayınız.
• Emniyet ölçüm tesisatını ölçüm noktaları ile irtibatlayınız (ek kısmı), ve "VoltSensor" tuşunu ⑤ çalıştırınız.
• Eğer kırmızı LED yanarsa ve bir sesli sinyal duyulursa, bu ölçüm noktasında (ek kısım) bir topraklanmış alternatif gerilim fazı bulunur.

9. Bakım

BENNING MM 1-1/ 1-2/ 1-3 'ü açmadan önce mutlaka gerilimsiz hale getiriniz! Elektrik tehlikesi!

Açılmış BENNING MM 1-1/ 1-2/ 1-3 'da gerilim altındaki çalışma yalnızca, kazadan korunmak için çalışma esnasında özel önlemler alan elektro uzman personel tarafından yapılmalıdır.

Cihazı açmadan önce BENNING MM 1-1/ 1-2/ 1-3 'ü şu şekilde gerilimsiz hale getirebilirsiniz:

• Öncelikle iki emniyet ölçüm tesisatını ölçülen objeden uzaklaştırınız.
  Ondan sonra iki emniyet ölçüm tesisatını BENNING MM 1-1/ 1-2/ 1-3 'dan uzaklaştırınız.
• Çevirmeli şalteri ⑧ "OFF" (KAPALI) konumuna getiriniz.

9.1 Cihazın Emniyete alınması

Belirli şartlar altında BENNING MM 1-1/ 1-2/ 1-3 ile çalışma sırasında emniyet artık sağlanamaz, örneğin bu durumlar şunlardır:

• Muhafazada görünür hasarlar olması durumunda,
• Ölçümlerde hatalar olması durumunda,
• İzin verilmeyen şartlar altında uzun süreli saklamadan sonra görünür neticeler olması durumunda,
• Olağan dışı Nakliye şartlarında görünür neticeler ortaya çıkması durumunda.

Bu durumlarda BENNING MM 1-1/ 1-2/ 1-3 derhal kapatılmalıdır, ölçüm yerinden uzaklaştırılmalıdır ve yeniden kullanmaya karşı emniyete alınmalıdır.

9.2 Temizleme

Muhafazayı dıştan temiz ve kuru bir bez ile temizleyiniz (özel temizleme bezleri hariç). Cihazı temizlemek için çözücü ve/ veya aşındırıcı maddeler kullanmayınız. Batarya bölmesinin ve batarya kontaklarının akan batarya elektroliti ile kirlenmemiş olmasına dikkat ediniz.

Batarya veya batarya muhafazası kısımlarında eğer elektrolit kirlilikleri veya beyaz kaplamalar mevcut ise, bunu da kuru bir bez ile temizleyiniz.

9.3 Batarya değişimi

BENNING MM 1-1/ 1-2/ 1-3 ‘ü açmadan önce mutlaka gerilimsiz hale getiriniz! Elektrik tehlikesi!

BENNING MM 1-1/1-2/1-3 iki adet entegre 1,5 V mikro batarya tarafından beslenir. Batarya değişimi (bkz. Resim 13), ancak göstergede ① batarya sembolü ③ ortaya çıktığında gereklidir.

Batarya'yı şu şekilde değiştirebilirsiniz:

Emniyet ölçüm tesisatlarını ölçüm devresinden çıkartınız. -

Emniyet ölçüm tesisatlarını BENNING MM 1-1/ 1-2/ 1-3 'den çıkartınız. -

Çevirmeli Şalteri - ⑧ "OFF" (KAPALI) konumuna getiriniz.

BENNING MM 1-1/ 1-2/ 1-3 'ü ön yüzü üzerine yerleştiriniz ve vidayı batarya - kapağından sökünüz.

Batarya kapağını alt kısımdan kaldırınız. -

Boş bataryaları batarya bölmesinden çıkartınız. -

- Yeni bataryaları kutupları doğru bir şekilde batarya bölmesine yerleştiriniz.

- Batarya kapağını alt kısmın uç kısma oturtunuz ve vidaları sıkınız.

Resim 13: Batarya değişimi.

Çevre korumasına yardımcı olunuz. Bataryalar evsel dahil değildir. Eski bataryalar için bir toplama merkezinde veya özel bir çöpe teslim edilebilir. Lütfen bulunduğunuz bölgeye başvurunuz.

atikla

9.4 Sigorta Değişimi (BENNING MM 1-2 / 1-3)

BENNING MM 1-2 / 1-3 'ü açmadan önce mutlaka gerilimsiz hale getiriniz! Elektrik tehlikesi!

BENNING MM 1-2/ 1-3 bir entegre sigorta (G – eriyebilir sigorta) 10 A ile fazla yüke karşı korunur (bkz. Resim 14).

Sigortaları şu şekilde değiştirebilirsiniz:

Emniyet ölçüm tesisatlarını ölçüm devresinden çıkartınız. -

- Emniyet ölçüm tesisatlarını BENNING MM 1-2/ 1-3 'den çıkartınız.

- Çevirmeli şalteri ⑧ "OFF" (KAPALI) konuma getiriniz.

- BENNING MM 1-2/ 1-3 'ü ön yüzü üzerine yerleştiriniz ve vidayı batarya kapağından sökünüz.

- Batarya kapağını alt kısımdan çıkartınız.

- Bataryaları batarya bölmesinden çıkartınız.

- Asma tertibatını 12 muhafaza tabanından çıkartınız (küçük çentik tornavidası ile kilit ucunu kaldırarak).

- Dört adet vidayı muhafaza tabanından sökünüz.

BENNING MM 1-2 / 1-3 ‘ün baskılı devreleri üzerinde hiçbir vidayı sökmeyiniz!

• Muhafaza tabanını ön kısımdan kaldırınız
• Arızalı sigortayı sigorta tutucusundan bir ucundan kaldırınız.
• Arızalı sigortayı sigorta tutucusundan iterek tamamen çıkartınız.
• Aynı nominal akıma, aynı sınırlama karakteristiğine ve aynı ölçülere sahip olan yeni sigortayı yerleştiriniz.
• Yeni sigortayı tutucunun içine ortalayarak yerleştiriniz.
  Cihaz tabanını dikkatlice yerleştiriniz. Cihaz tabanının kapatılması sırasında, -batarya yaylarının cihaz tabanında yuvaların içine girmesine dikkat ediniz.
• Cihaz tabanını ön kısım üzerine oturtunuz ve dört vidayı monte ediniz.
• Asma tertibatını 12 cihaz tabanının arka yüzüne yerleştiriniz.
• Bataryaları tekrar kutupları doğru gelecek şekilde yerleştiriniz, batarya kapağını kapatınız ve vidaları sıkınız.
• Cihaz tabanını ön kısım üzerine oturtunuz ve dört vidayı monte ediniz.
• Asma tertibatını 12 cihaz tabanının arka yüzüne yerleştiriniz.
• Bataryaları tekrar kutupları doğru gelecek şekilde yerleştiriniz, batarya kapağını kapatınız ve vidaları sıkınız.

Bakınız Resim 14: Sigorta değişimi

9.5 Kalibrasyon

Belirtilmiş olan ölçüm sonuçlarının kesinliğini elde edebilmek için cihaz

düzenli olarak bizim fabrika servisimiz tarafından kalibre edilmelidir. Bir yıllık bir kalibrasyon aralığını tavsiye ederiz. Bunun için cihazı aşağıdaki adrese gönderiniz:

10. Asma Tertibatının Kullanımı

Emniyet ölçüm tesisatlarını cihaz etrafına sararak ve emniyet ölçüm - tesisatlarının uçlarını korumalı bir şekilde asma tertibatına 12 oturtarak emniyet ölçüm tesisatlarını koruyabilirsiniz.(bkz. Resim 15).

Emniyet ölçüm tesisatını, ölçüm ucunu BENNING MM 1-1/ 1-2 / 1-3 ile - birlikte bir ölçüm noktasına iletebilmek için ölçüm ucu serbest kalacak şekilde asma tertibatına 12 yerleştirebilirsiniz.

Arka duvardaki destek, BENNING MM 1-1/ 1-2 / 1-3 'ün eğik yerleştirilmesine - olanak tanır (okumayı kolaylaştırır) veya asmaya olanak tanır (bkz. resim 16).

- Asma tertibatı 12, bir asma olanağına kullanabilmek amacıyla bir göze sahiptir.

Bakınız Resim 15: Emniyet ölçüm tesisatının sarılması.

Bakınız Resim 14: BENNING MM 1-1/ 1-2 / 1-3 ‘ün kuruluşu.

11. Ölçüm teçhizatının Teknik Verileri 4 mm Emniyet ölçüm tesitası ATL 2

- Norm: EN 61010-031

- Toprağa (↓) karşı azami gerilim ve ölçüm kategorisi:

1000 V CAT III, 600 V CAT IV,

• Azami ölçüm akımı: 10 A
• Koruma sınıfı II (回), sürekli çift veya takviyeli izolasyon,
• Kirlenme derecesi: 2,
• Uzunluk: 1,4 m, AWG 18,
• Çevre koşulları:
• Ölçümlerde Barometrik yükseklik: Azami 2000 m
• Sıcaklık: 0°C ila + 50°C, nem % 50 ila % 80

Ölçüm tesisatlarını yalnızca arızasız durumda ve bu kullanma talimatına - uygun olarak kullanınız, aksi takdirde öngörülmüş olan koruma etkilenebilir.

İzolasyon hasar gördüğü takdirde veya tesisatta/ fişte kesilmeler olduğunda - ölçüm tesisatını derhal ayırınız.

Ölçüm tesisatlarını çiplak kontak uçlarından tutmayınız. Yalnızca elle tutma - alanından tutunuz!

- Açılı bağlantıları kontrol veya ölçüm cihazına takınız.

12. Çevre koruma

Çevre korumasına yardımcı olunuz. Bataryalar evsel atıklara dahil değildir. Eski bataryalar için bir toplama merkezinde veya özel bir çöpe teslim edilebilir. Lütfen bulunduğunuz bölgeye başvurunuz.
