Ürün Tipi	Dijital Pens Multimetre
Marka	BENNING
Model	CM 13
Boyutlar (U x G x Y)	190 x 60 x 40 mm
Ağırlık	265 g
Güç Kaynağı	2 adet 1,5 V R3 tip pil (IEC LR06)
Pil Ömrü	Yaklaşık 250 saat (alkalin pil)
Ekran	LCD 3½ haneli, yükseklik 15 mm, maksimum değer 1999
Ana Fonksiyonlar	AC/DC Gerilim Ölçümü, AC Akım, Direnç, Diyot Testi, Sinyal Sesli Süreklilik Testi, Temassız Gerilim Göstergesi (VoltSensor)
AC Gerilim Ölçüm Aralıkları	200 V / 750 V (hassasiyet ±%1,5 + 5 hane)
DC Gerilim Ölçüm Aralıkları	200 V / 1000 V (hassasiyet ±%1,0 + 2 hane)
AC Akım Ölçüm Aralıkları	200 A / 400 A (hassasiyet ±%3,0 + 3 hane)
Direnç Ölçüm Aralıkları	200 Ω - 20 MΩ (hassasiyet ±%1,0 - ±%1,9)
Pens Açıklığı	16 mm
Aşırı Gerilim Kategorisi	CAT III 1000 V / CAT IV 600 V
Koruma Sınıfı	IP30
Çalışma Sıcaklığı	0 °C - 50 °C (neme bağlı)
Otomatik Kapanma	Evet, yaklaşık 10 dakika sonra
HOLD Fonksiyonu	Evet, ölçülen değeri hafızaya alma
Dahil Olan Aksesuarlar	1 çift ölçüm kablosu (kırmızı/siyah), kılıf, piller, kullanım kılavuzu
Bakım ve Temizlik	Kuru bir bezle temizleyin, solvent kullanmayın. Uzun süreli saklamada pilleri çıkarın.
Pil Değiştirme	Kabloları çıkarın, cihazı kapatın, pil bölmesi kapağını sökün ve polariteye dikkat ederek değiştirin.
Güvenlik	Toprağa göre maksimum gerilimlere (1000 V) dikkat edin. Sadece verilen kabloları kullanın. Hasarlı devrelerde kullanmayın.

Sık sorulan sorular - CM 13 BENNING

BENNING CM 13 ile alternatif gerilim nasıl ölçülür?

Döner seçiciyi V~ konumuna getirin. Siyah kabloyu COM soketine, kırmızı kabloyu V/Ω soketine takın. Uçları ölçüm noktalarına temas ettirin ve ekrandaki değeri okuyun.

Doğru gerilim nasıl ölçülür?

Döner seçiciyi V⎓ konumuna getirin. Kabloları alternatif gerilimdeki gibi takın. Polarite otomatik olarak görüntülenir. Maksimum gerilim 1000 V DC'dir.

Pens ile alternatif akım nasıl ölçülür?

Döner seçiciyi A~ konumuna getirin. Pens'i açın ve akım taşıyan tek bir iletkeni çevreleyin. Ekrandaki değeri okuyun. Enerji altındaki çıplak iletkenlerde ölçüm yapmayın.

Bir devrenin sürekliliği nasıl test edilir?

Seçiciyi →+ konumuna getirin ve süreklilik testine geçmek için HOLD tuşuna basın (sinyal sembolü). Kabloları takın. Direnç 50 Ω'un altındaysa sesli sinyal duyulur.

Bir diyot nasıl test edilir?

Seçiciyi →+ konumuna getirin (diyot konumu). Kabloları takın: kırmızı anoda, siyah katoda. Eşik gerilimi görüntülenir (normalde 0,4 - 0,9 V). Ters yönde 'OL' görüntülenir.

Temassız gerilim göstergesi (VoltSensor) nasıl kullanılır?

VoltSensor (5) tuşuna basın. Pens'i enerji altındaki bir iletkene yaklaştırın. Alternatif gerilim (≥ 230 V) algılanırsa kırmızı LED yanar ve sesli bip duyulur.

Multimetrenin pilleri nasıl değiştirilir?

Tüm kabloları çıkarın. Seçiciyi OFF konumuna getirin. Cihazın arkasındaki pil bölmesi kapağını sökün. Polariteye dikkat ederek iki adet 1,5 V R3 tip pili değiştirin. Kapağı kapatın ve vidalayın.

'OL' görüntüsü ne anlama gelir?

OL (Aşırı Yük) ölçüm aralığının aşıldığını veya açık devre olduğunu gösterir. Aralık seçimini ve bağlantıları kontrol edin.

Otomatik kapanma nasıl çalışır?

Cihaz yaklaşık 10 dakika hareketsizlikten sonra otomatik olarak kapanır. Tekrar etkinleştirmek için döner seçiciyi OFF konumuna, ardından istenen fonksiyona getirin.

Hangi güvenlik önlemlerine uyulmalıdır?

Cihazı toprağa göre 1000 V DC veya 750 V AC'den yüksek devrelerde kullanmayın. Her kullanımdan önce kabloların durumunu kontrol edin. Çıplak ölçüm uçlarına dokunmayın. Aşırı gerilim kategorilerine (CAT III 1000 V, CAT IV 600 V) uyun.

KULLANIM KILAVUZU CM 13 BENNING

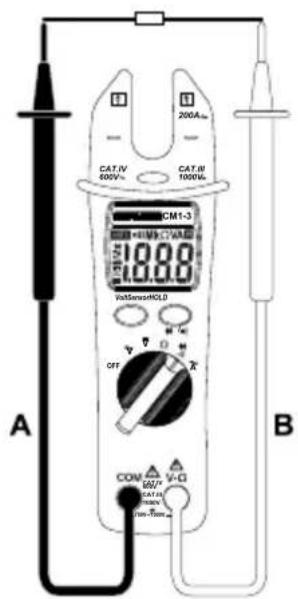

Resim 5: Direnç Ölçümü

CAT.IV 500V CAT.IV 1000V CM1-3 VolSenseHOLD OFF CON V-Ω V-Ω A B

Resim 6: Diyot Ölçümü/ Sesli Uyarıcı ile Süreklilik Kontrolü

Bild 7: Spannung fig. 7: Voltage ind fig. 7: Indicateur fig 7: indicador de

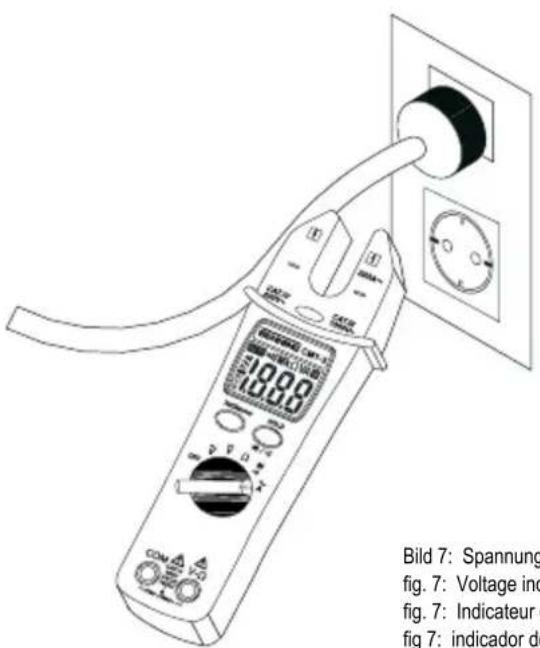

Resim 7: Akustik gerilim indikatörü

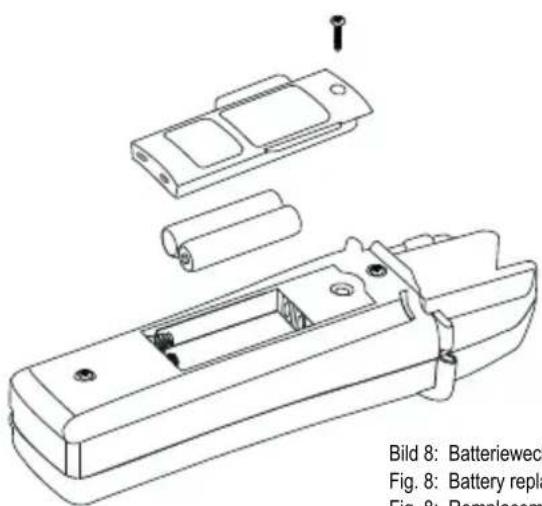

Resim 8: Batarya Değişimi

• Alternatif Akım Ölçümü
• Alternatif Gerilim Ölçümü
• Doğru Gerilim Ölçümü
• Direnç Ölçümü
• Diyot Kontrolü
• Süreklilik Kontrolü
  için Multi - Pensemetre

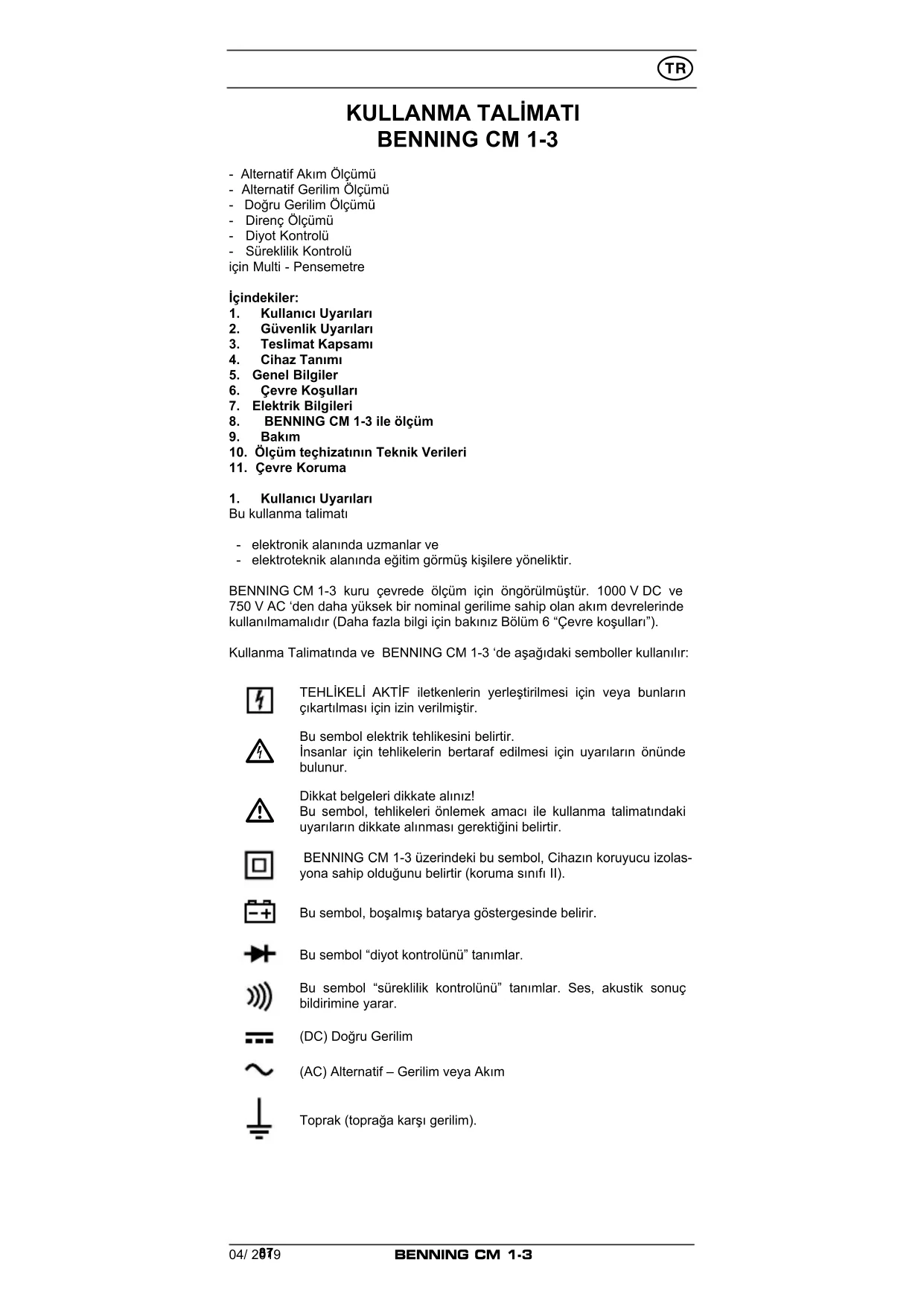

İçindekiler:

1. Kullanıcı Uyarıları
2. Güvenlik Uyarıları
3. Teslimat Kapsamı
4. Cihaz Tanımı
5. Genel Bilgiler
6. Çevre Koşulları
7. Elektrik Bilgileri
8. BENNING CM 1-3 ile ölçüm
9. Bakım
10. Ölçüm techizatının Teknik Verileri
11. Çevre Koruma

1. Kullanıcı Uyarıları

Bu kullanma talimatı

• elektronik alanında uzmanlar ve
• elektroteknik alanında eğitim görmüş kişilere yöneliktir.

BENNING CM 1-3 kuru çevrede ölçüm için öngörülmüştür. 1000 V DC ve 750 V AC ‘den daha yüksek bir nominal gerilime sahip olan akım devrelerinde kullanılmamalıdır (Daha fazla bilgi için bakınız Bölüm 6 “Çevre koşulları”).

Kullanma Talimatında ve BENNING CM 1-3 'de aşağıdaki semboller kullanılır:

TEHLİKELİ AKTİF iletkenlerin yerleştirilmesi için veya bunların çıkartılması için izin verilmiştir.

Bu sembol elektrik tehlikesini belirtir. İnsanlar için tehlikelerin bertaraf edilmesi için uyarıların önünde bulunur.

Dikkat belgeleri dikkate alınız! Bu sembol, tehlikeleri önlemek amacı ile kullanma talimatındaki uyarıların dikkate alınması gerektiğini belirtir.

BENNING CM 1-3 üzerindeki bu sembol, Cihazın koruyucu izolas-yona sahip olduğunu belirtir (koruma sınıfı II).

Bu sembol, boşalmış batarya göstergesinde belirir.

Bu sembol "diyot kontrolünü" tanımlar.

Bu sembol “süreklilik kontrolünü” tanımlar. Ses, akustik sonuç bildirimine yarar.

(DC) Doğru Gerilim

(AC) Alternatif – Gerilim veya Akım

Toprak (toprağa karşı gerilim).

2. Güvenlik Uyarıları

Cihaz,

DIN VDE 0411 Kısım 1/ EN 61010 - 1

DIN VDE 0411 Kısım 2-032/EN 61010-2-032

DIN VDE 0411 Kısım 2-033/EN 61010-2-033

DIN VDE 0411 Kısım 031/EN 61010-031

standardına göre incelenmiş ve izin verilmiş ve fabrikayı güvenlik teknolojisi açısından arızasız bir şekilde terk etmiştir.

Bu konumu koruyabilmek için ve tehlikesiz bir işletmeyi temin edebilmek için kullanıcıının, bu talimatta belirtilmiş olan uyarıları ve ikazları dikkate alması gerekir. Usulsüzlük ve uyarıları gözardı edilmesi ciddi yaralanma veya ölüme sebep olabilir.

Çıplak kablolarla veya ana hat taşıyıcılarında çalışırken dikkatli olunuz. Kablolara temas edilmesi elektrik çarpmasına olabilir.

ned

Cihaz yalnızca toprağa karşı azami 1000 V iletken ge rilim kategorisi III 'deki akım devrelerinde veya toprağa karşı 600 V iletken ile fazla gerilim kategorisi IV'de kullanılmalıdır. Sadece teller bu ölçüm için uygun kullanın. Ölçme kategorisi III veya ölçme kategorisi IV dahilindeki ölçümlerde kontak ucunun dışarıda duran iletken parçası 4 mm'den uzun olmamalıdır.

ile 1

Ölçme kategorisi III ve ölçüm kategorisi IV dahilindeki ölçümlerden önce, setle birlikte verilen ve CAT III ve CAT IV işaretli geçirme başlıkları, kontak uçlarına takılmalıdır. Bu tedbir kullanıcının korunmasına yöneliktir.

Gerilim ileten parçalarda ve tesislerde çalışmanın temel olarak tehlikeli olduğuna dikkat ediniz. 30 V AC ve 60 V DC baren gerilimler insanlar için yaşamsal tehlike içerir.

Her çalıştırmadan önce cihazı ve tesisatları hasar olup olmadığı konusunda kontrol ediniz.

DC

Eğer tehlikesiz bir çalışmanın artık mümkün olmayacağı kabul edilecek olursa, cihaz devre dışı bırakılır ve istenmeyen çalıştırmaya karşı emniyete alınır.

Tehlikesiz bir çalışma şu koşullarda artık mümkün olmaz:

- cihaz veya ölçüm tesisatlarında görünür hasarlar mevcut ise,

- cihaz artık çalışmıyorsa,

- uygun olmayan koşullarda uzun süreli depolanmış ise,

- ağır nakliye koşullarından sonra.

Tehlikeleri bertaraf edebilmek için:

- ölçüm tesisatlarını çıplak ölçüm uçlarından tutmayınız,

- ölçüm uçlarını multimetredeki uygun şekilde işaretlenm olan ölçüm kovanlarına takınız.

3. Teslimat Kapsamı

BENNING CM 1-3 'in teslimat kapsamında şunlar bulunur:

3.1 Bir adet BENNING CM 1-3,
3.2 Bir adet Emniyet ölçüm tesisatı, kırmızı (uzunluk = 1,4 m),
3.3 Bir adet Emniyet ölçüm tesisatı, siyah (uzunluk = 1,4 m),
3.4 Bir adet kompakt koruyucu çanta,
3.5 İki adet 1,5 V Mikro Batarya, ilk donanım için cihaz içine yerleştirilmiş durumda,
3.6 Bir adet Kullanma Talimatı

Aşınan parçalar için uyarı:

- BENNING CM 1-3, iki adet entegre 1,5 V mikro batarya (IEC 6 LR 03) tarafından beslenir.

- Yukarıda belirtilmiş olan emniyet ölçüm tesisatları (kontrol edilmiş teçhizat, 044145), CAT III 1000 V'a uygundur ve 10 A akım için izin verilmiştir.

4. Cihaz Tanımı

BENNING CM 1-3, sabit çatallı ve akım sensörlü bir dijital multimetredir.

Bakınız Resim 1: Cihaz ön yüzü.

Resim 1'de belirtilmiş olan gösterge ve kumanda elemanları aşağıdaki şekilde tanımlanır:

① Muhafaza

② Çevirmeli şalter, istenen fonksiyonların seçimi için:

-Kapanma(OFF)

Alternatif Gerilim Ölçümü (AC)

- Doğru Gerilim Ölçümü (DC)

-DirençÖlçümü

- Diyot ve sesli süreklilik kontrolü

- Alternatif Akım Ölçümü (AC)

③ Dijital gösterge (likit kristal prensibi), şunlar gösterilir:

- Azami 1999 göstergesi ile ölçüm değeri,

-Kutupgöstergesi,

- Ondalık gösterge,

- boş batarya göstergesi,

- sabit tutulan ölçüm değeri (Hold fonksiyonu),

- seçilmiş olan, sesli uyarıcılı süreklilik kontrolü..

4 HOLD tuşu (tutma fonksiyonu)/ tuş (devre değiştirme) (Diyot ve sesli sürekli kontrolü)

⑤ VoltSensor tuşu, AC geriliminin toprağa karşı tayini

6 COM Kovanı, gerilim ölçümü, direnç ölçümü, süreklilik ve diyot kontrolü için ortak kovan

⑦ Kovan (pozitif 1) V, Ω için

⑧ Pensemetre çıkıntısı, iletken temasından korur.

9 Açık çatal, tek kablolu alternatif akım geçen iletkenin uzatılması ve "kavranması" için.

10 LED, gerilim indikatörü

^1 Doğru gerilim için otomatik polarite (kutup) göstergesi bununla ilgilidir.

5. Genel Bilgiler

5.1 Dijital Multimetre ile ilgili genel bilgiler

5.1.1 Dijital gösterge 3, 15 mm yazı büyüklüğüne sahip olan ondalık noktalı, 3½ haneli sıvı kristal göstergedir. En büyük gösterge değeri 1999 'dur.

5.1.2 Kutup göstergesi ③ otomatik olarak çalışır. Ölçüm tesisatı tanımlamasına karşı yalnızca bir kutup “-” ile gösterilir.

5.1.3 Alan aşımı yanıp sönen "OL" ile veya "-OL" ile gösterilir ve kısmen sesli ikaz ile gösterilir. Dikkat, fazla yükte gösterge ve ikaz yoktur!

5.1.4 Ölçüm değerini hafızaya alma "HOLD": "HOLD" tuşuna ④ basılarak ölçüm sonucu hafızaya alınır. Ekranda aynı zamanda "H" sembolü görünür. Tuşa yeniden basıldığında ölçüm moduna geri gelinir.

5.1.5 BENNING CM 1-3 'in ölçüm oranı nominal olarak saniyede yaklaşık olarak 1,5 ölçümdür.

5.1.6 BENNING CM 1-3 yaklaşık 10 dakika sonra kendiliğinden kapanır. Çevirmeli şalter vasıtası ile yalnızca Açma/ kapama şalteri ile yeniden çalıştırılabilir.

5.1.7 Ölçüm değerinin ısı katsayısı: 0,2 x (belirtilen ölçüm kesinliği) / °C < 18 °C veya > 28 °C, referans ısısı 23 °C'ye bağlı olarak.

5.1.8 BENNING CM 1-3 iki adet 1,5 V mikro batarya tarafından beslenir (IEC 6 LR 03).

5.1.8 Batarya gerilimi eğer BENNING CM 1-3'in öngörülmüş olan çalışma geriliminin altına inerse göstergede bir batarya sembolü görünür.

5.1.10 Bataryanın ömrü yaklaşık olarak 250 saattir (alkali batarya).

5.1.11 Cihazın ölçüleri (uzunluk x genişlik x yükseklik) = 190 x 60 x 40 mm. Cihaz ağırlığı: 265 gr

5.1.12 Birlikte verilmiş olan emniyet ölçüm tesisatlarının BENNING CM 1-3 'ün nominal gerilimi ve nominal akımı için uygun olduğu açıkça belirtilmiştir. Ölçüm uçları koruyucu başlıklarla korunabilir ve nakliye için ve aynı zamanda da ölçüm görevleri için cihaz alt tarafından tutturulabilir.

5.1.13 Çatal ağzı : 16 mm

6. Çevre Koşulları

- BENNING CM 1-3, kuru çevrede ölçüm için öngörülmüştür,

- Ölçümler sırasındaki barometrik yükseklik : Azami 2000 m

- Fazla gerilim kategorisi/ kuruluş kategorisi : IEC 60664/ IEC 61010-1 → 600 V Kategori IV; 1000 V Kategori III.

- Kirlenme derecesi : 2.

- Koruma türü: IP 30 (DIN VDE 0470-1 IEC/ EN 60529)

3 - Birinci tanıtma rakamı: Tehlikeli parçaların girişine karşı koruma ve katı yabancı maddelere karşı koruma, > 2,5 mm çap.

0 - ikinci tanıtma rakamı: Sudan koruma yok,

- Çalışma ısısı ve göreli hava nemi,

0 °C ila 30 °C arasındaki çalışma ısısında: göreli hava nemi % 80'den az,

30 °C ila 40 °C arasındaki çalışma ısısında: göreli hava nemi % 75'den az,

40 °C ila 50 °C arasındaki çalışma ısısında: göreli hava nemi % 45'den az,

- Depolama ısisı: BENNING CM 1-3, - 20 °C ila + 60 °C arasında, % 80'lik

göreli hava neminde depolanabilir. Bu sırada batarya cihazdan çıkartılmalıdır.

7. Elektrik Bilgileri

Not: Ölçüm kesinlikleri,

- ölçüm değerinin göreli kısmının ve

- dijitlerin sayısının (yani son hanenin sayısal adımının) toplamından oluşur.

Bu ölçüm kesinliği, 23 °C ± 5 °C sıcaklıklarda ve % 80'den daha düşük göreli hava neminde geçerlidir.

7.1 Alternatif Gerilim Alanı

Giriş direnci 2 MΩ paralel 100 pF. Ölçüm değeri ortalama değere göre elde edilmiştir ve efektif değer olarak gösterilir.

Ölçüm Alanı Sınırlama Ölçüm kesinliği Aşırı yük koruması
200 V 0,1 V		± (ölçüm değerinin % 1,5 ‘i kadar + 5 dijit)50 Hz – 500 Hz frekans alanında	750 V_eff 1000 V Doğru Gerilim
750 V	1 V	± (ölçüm değerinin % 1,5 ‘i kadar + 5 dijit)50 Hz – 500 Hz frekans alanında	750 V_eff 1000 V Doğru Gerilim

7.2 Doğru Gerilim Alanı

Giriş direnci 2 MΩ 'dir.

Ölçüm Alanı	Sınırlama	Ölçüm kesinliği Aşırı yük koruması
200 V	0,1 V	± (ölcüm değerinin % 1,0 ‘i kadar + 2 dijit)	750 V_eff 1000 V Doğru Gerilim
1000 V	1 V	± (ölcüm değerinin % 1,0 ‘i kadar + 2 dijit)	750 V_eff 1000 V Doğru Gerilim

7.3 Alternatif Akım Alanı

(akım çatalı tek kablolu alternatif akım ileten iletkeni kavrar)

Ölçüm Alanı	Sınırlama	Ölçüm kesinliği	Azami boşta çalışma gerilimi
200 A	0,1 A	± (ölçüm değerinin % 3,0'i kadar + 3 dijit)50 Hz - 60 Hz frekans alanında	400 A

Paralel konumda bulunan akıl ileten hattaki ilave hata: < 0,08 A/ A.

7.4 Direnç Alanları

Direnç ölçümlerinde fazla yük koruması: 600 V _elf

Ölçüm Alanı	Sınırlama	Ölçüm kesinliği	Azami boşta çalışma gerilimi
200 Ω	0,1 Ω	± (ölcüm değerinin % 1,0 ‘si kadar + 5 dijit)	1,3 V
2 kΩ	1 Ω	± (ölcüm değerinin % 1,0 ‘si kadar + 2 dijit)	1,3 V
20 kΩ	10 Ω	± (ölcüm değerinin % 1,0 ‘si kadar + 2 dijit)	1,3 V
200 kΩ	100 Ω	± (ölcüm değerinin % 1,0 ‘si kadar + 2 dijit)	1,3 V
2 MΩ	1 kΩ	± (ölcüm değerinin % 1,0 ‘si kadar + 2 dijit)	1,3 V
20 MΩ	10 kΩ	± (ölcüm değerinin % 1,9 ‘si kadar + 5 dijit)	1,3 V

7.5 Diyot ve Süreklilik kontrolü

Belirtilmiş olan ölçüm kesinliği, 0,4 V ile 0,8 V arasında bir alanda geçerlidir. Diyot ölçümünde fazla yük koruması: 600 V _elf Entegre akustik tertibat, 50 Ω'dan daha küçük bir dirençte R sesli uyarı verir.

Ölçüm Alanı	Sınırlama	Ölçüm kesinliği	Azami ölçüm akımı	Azami boşta çalışma gerilimi
	1 mV	± (ölcüm değerinin % 1,5'i kadar + 0,05 V)	1,5 mA	3,0 V

8. BENNING CM 1-3 ile ölçüm

8.1 Ölçümlerin Hazırlanması

BENNING CM 1-3'i yalnızca belirtilmiş olan depolama ve çalışma ısısı koşullarında kullanınız ve saklayınız, sürekli güneş ışığına maruz bırakmayınız.

- Ölçüm uçları ile birlikte, bağlanmış olan siyah ve kırmızı emniyet ölçüm tesisatları, hasarsız oldukları takdirde geçerli talimatlara uygundurlar.

- Emniyet ölçüm tesisatlarının izolasyonu kontrol edilmelidir. İzolasyon hasar

görmüş ise cihaz derhal ayrılmalıdır.

• Emniyet ölçüm tesisatının sürekliliği kontrol edilmelidir. Emniyet ölçüm tesisatının içindeki iletken kesilmiş ise cihaz derhal kenara ayrılmalıdır.
• Çevirmeli şalterde ② başka bir fonksiyon seçilmeden önce emniyet ölçüm tesisatlarının ölçüm yerinden ayrılması gerekir.
• BENNING CM 1-3'in yakınındaki parazit kaynakları, sabit olmayan göstergeye ve ölçüm hatalarına neden olabilir.

8.2 Gerilim Ölçümü

Topraklamaya karşı azami gerilime dikkat ediniz! Elektrik tehlikesi!

BENNING CM 1-3 'ün

• COM Kovani 6
• V, Ω için kovan ⑦

kovanlarındaki toprağa karşı azami gerilim 1000 V kadar olmalıdır.

• Çevirmeli Şalter ② ile istenen fonksiyonu (V AC) veya (V DC) BENNING CM 1-3 'de seçiniz.
• Siyah emniyet ölçüm tesisatını BENNING CM 1-3'deki COM Kovanı ⑥ ile irtibatlayınız.
• Kırmızı emniyet ölçüm tesisatını BENNING CM 1-3'deki V, Ω için kovan ile irtibatlayınız.
• Emniyet ölçüm tesisatlarını ölçüm noktaları ile irtibatlayınız. Ölçüm değerini BENNING CM 1-3 'deki dijital göstergeden ③ okuyunuz.

Bakınız Resim 2: Doğru Gerilim Ölçümü

Bakınız Resim 3: Alternatif Gerilim Ölümü

8.3 Alternatif Akım Ölçümü

8.3.1 Ölçümün hazırlanması

BENNING CM 1-3'i yalnızca belirtilmiş olan depolama ve çalışma ısısı koşullarında kullanınız ve saklayınız, sürekli güneş ışığına maruz bırakmayınız.

- BENNING CM 1-3 'in yakınlarındaki parazit kaynakları, sabit olmayan gösterge ve ölçüm hatalarına neden olabilir.

BENNING CM 1-3 'in çıkış kontaklarına gerilim bağlamayınız! Muhtemelen bağlanmış olan emniyet ölçüm tesisatlarını uzaklaştırınız.

8.3.2 Akım ölçümü

• Çevirmeli şalter ② ile, A \~ ile tanımlanmış olan alanı seçiniz.
• İletkenin ilerletilmiş açma alanında bulunacağı şekilde açık çatal ucu akım ileten iletkenin üzerine sürünüz.
• Dijital göstergeyi ③ okuyunuz.

Bakınız Resim 4: Alternatif Akım ölçümü

8.4 Direnç Ölçümü

• Çevirmeli Şalter ② ile BENNING CM 1-3 'deki istenen fonksiyonu (Ω) seçiniz.
• Siyah emniyet ölçüm tesisatını BENNING CM 1-3'deki COM Kovanı ⑥ ile irtibatlayınız.
• Kırmızı emniyet ölçüm tesisatını BENNING CM 1-3'deki V, Ω için kovan ile irtibatlayınız.
• Emniyet ölçüm tesisatlarını ölçüm noktaları ile irtibatlayınız. Ölçüm değerini BENNING CM 1-3'deki dijital göstergeden ③ okuyunuz.

Uyarı:

- Doğru bir ölçüm için, ölçüm yerinde gerilim olmamasını temin ediniz.

- Emniyet ölçüm tesisatının direncinin önceden ölçüm uçlarının kısa devre yapılması ile ölçülmesi ile ve bu şekilde kazanılan direncin sonuçtan çıkarılması ile küçük dirençlerdeki ölçüm sonucu iyileştirilebilir,

Bakınız Resim 5: Direnç Ölçümü

8.5 Diyot Kontrolü

• Çevirmeli Şalter ② ile BENNING CM 1-3 'deki istenen fonksiyonu (▶) ve tuş (devre değiştirme) HOLD-▶diyot kontrolü" seçiniz.
• Siyah emniyet ölçüm tesisatını BENNING CM 1-3'deki COM Kovanı ⑥ ile irtibatlayınız.
• Kırmızı emniyet ölçüm tesisatını BENNING CM 1-3'deki V, Ω için kovan ile irtibatlayınız.
• Emniyet ölçüm tesisatlarını diyot bağlantı noktaları ile irtibatlayınız, ölçüm değerini BENNING CM 1-3'deki dijital göstergeden ③ okuyunuz.
• Akım yönünde yerleştirilmiş olan normal akış yönündeki Si- diyotu için akış

gerilimi 0,400 V ila 0,900 V arasında gösterilir. "000" göstergesi, diyotta bir kısa devreyi belirtir, "OL" göstergesi diyotta bir kesintiyi belirtir.

- Ters yönde yerleştirilmiş olan bir diyot için "OL" gösterilir. Diyot eğer hatalı ise "000" veya başka değerler gösterilir.

Bakınız Resim 6: Diyot kontrolü/ Akustik Uyarıcı ile Süreklilik Kontrolü

8.6 Akustik Uyarıcı ile Süreklilik Kontrolü

• Çevirmeli Şalter 2 ile BENNING CM 1-3'deki istenen fonksiyonu (▶▶▶) ve tuş (devre değiştirme) HOLD-▶sisli süreklilik kontrolü" seçiniz.
• Siyah emniyet ölçüm tesisatını BENNING CM 1-3'deki COM Kovanı ⑥ ile irtibatlayınız.
• Kırmızı emniyet ölçüm tesisatını BENNING CM 1-3'deki V, Ω için kovan ile irtibatlayınız.
• Emniyet ölçüm tesisatlarını ölçüm noktaları ile irtibatlayınız. COM kovanı ⑥ ile V, Ω için kovan ⑦ arasındaki iletken direnci eğer 50 Ω ‘un altına inerse BENNING CM 1-3 ’deki entegre edilmiş olan akustik uyarıcıdan sesli uyarı gelir.

Bakınız Resim 6: Diyot kontrolü/ Akustik Uyarıcı ile Süreklilik Kontrolü

8.7 Gerilim İndikatörü

Gerilim indikatörü fonksiyonu, çevirmeli şalterin her konumundan mümkündür. Gerilim indikatörü olarak ölçüm tesisatına gerek yoktur (bir alternatif alanın temassız tespiti). LED'in arkasında uç kısımda bir algılama sensörü bulunur. "VoltSensor"- tuşunun ⑤ çalıştırılması ile gösterge ekranı söner (eger açıksa). Eğer bir faz gerilimi lokalize edilirse, bir sesli akustik sinyal sesi duyulur ve kırmızı LED yanar ⑩. Bir gösterge ancak topraklanmış bir alternatif akım şebekesinde mümkün olur! Tek kutuplu bir ölçüm tesisatında faz da tespit edilebilir. Kullanım için not:

Kablo tamburlarında, aydınlatma zincirlerinde vs. Gibi açıkta bulunan kablolar-daki kesilmeler (kablo kırılmaları), besleme yeri (faz) tarafından kırılma yerine kadar takip edilir.

Fonksiyon alanı: ≥ 230 V

Bakınız Resim 7: Akustik gerilim indikatörü

8.7.1 Faz Kontrolü

• Kırmızı emniyet ölçüm tesisatını BENNING CM 1-3 'deki COM Kovanı 6 ile irtibatlayınız.
• Emniyet ölçüm tesisatını ölçüm noktaları ile irtibatlayınız (ek kısmı), ve "VoltSensor" tuşunu ⑤ çalıştırınız.
• Eğer kırmızı LED yanarsa 10 ve bir sesli sinyal duyulursa, bu ölçüm noktasında (ek kısım) bir topraklanmış alternatif gerilim fazı bulunur.

9. Bakim

BENNING CM 1-3'i açmadan önce mutlaka gerilimsiz hale getiriniz! Elektrik tehlikesi!

Açılmış BENNING CM 1-3 'de gerilim altındaki çalışma, yalnızca kazadan korunmak için çalışma esnasında özel önlemler alan elektronik personel tarafından yapılmalıdır.

Cihazı açmadan önce BENNING CM 1-3'i şu şekilde gerilimsiz hale getirebilirsiniz:

• Ölçüm tesisatlarını ölçüm devresinden uzaklaştırınız.
• Emniyet ölçüm tesisatlarını BENNING CM 1-3'den uzaklaştırınız.
• Çevirmeli şalteri ② "OFF" konumuna getiriniz.

9.1 Cihazın Emniyete alınması

Belirli şartlar altında BENNING CM 1-3 ile çalışma sırasında emniyet artık sağlanamaz, örneğin bu durumlar şunlardır:

• Cihazda ve/ veya emniyet ölçüm tesisatlarında görünür hasarlar olması durumunda,
• Ölçümlerde hatalar olması durumunda,
• İzin verilmeyen şartlar altında uzun süreli saklamadan sonra görünür neticeler olması durumunda,
• Olağan dışı Nakliye şartlarında görünür neticeler ortaya çıkması durumunda.

Bu durumlarda BENNING CM 1-3, derhal kapatılmalıdır, ölçüm yerinden uzaklaştırılmalıdır ve yeniden kullanmaya karşı emniyete alınmalıdır.

9.2 Temizleme

Cihazı dıştan temiz ve kuru bir bez ile temizleyiniz (özel temizleme bezleri hariç). Gerilim ölçeri temizlemek için çözücü ve/ veya aşındırıcı maddeler kullanmayınız. Batarya bölmesinin ve batarya kontaklarının akan batarya elekt-

roliti ile kirlenmemiş olmasına dikkat ediniz. Batarya veya batarya muhafazası kısımlarında eğer elektrolit kirlilikleri veya beyaz kaplamalar mevcut ise, bunu da kuru bir bez ile temizleyiniz.

9.3 Batarya değişimi

BENNING CM 1-3'i açmadan önce mutlaka gerilimsiz hale getiriniz! Elektrik tehlikesi!

BENNING CM 1-3 iki adet entegre 1,5 V mikro batarya tarafından beslenir. Batarya değişimi (bkz. Resim 8), ancak göstergede ③ batarya sembolü ortaya çıktığında gereklidir.

Batarya'yi şu şekilde değiştirebilirsiniz:

• Emniyet ölçüm tesisatlarını ölçüm devresinden çıkartınız.
• Emniyet ölçüm tesisatlarını BENNING CM 1-3 'den çıkartınız.
• Çevirmeli Şalteri ② "OFF" (KAPALI) konumuna getiriniz.
• BENNING CM 1-3 'ü ön yüzü üzerine yerleştiriniz ve vidayı batarya kapa- ğından sökünüz.
• Batarya kapağını alt kısımdan kaldırınız.
• Boş bataryaları batarya bölmesinden çıkartınız.
• Yeni bataryaları kutupları doğru bir şekilde batarya bölmesine yerleştiriniz.
• Batarya kapağını alt kısmın uç kısma oturtunuz ve vidaları sıkınız.

Resim 8: Batarya değişimi.

Çevre korumasına yardımcı olunuz. Bataryalar evsel atıklı dahil değildir. Eski bataryalar için bir toplama merkezinde veya özel bir çöpe teslim edilebilir. Lütfen bulunduğunuz böl başvurunuz.

9.4 Kalibrasyon

BENNING, işletim kılavuzunda belirtilen teknik spesifikasyonların ve geçerlilik bilgilerinin teslimat tarihinden sonra 1 yıl boyunca yerine getirileceğini garanti eder.

Belirtilmiş olan ölçüm sonuçlarının kesinliğini elde edebilmek için cihaz düzenli olarak bizim fabrika servisimiz tarafından kalibre edilmelidir. Bir yıllık bir kalibrasyon aralığını tavsiye ederiz. Bunun için cihazı aşağıdaki adrese gönderiniz:

10. Ölçüm Teçhizatlarının Teknik Verileri Emniyet tesisatı

• Norm: EN 61010-031
• Toprağa ( 12 ) karşı azami ölçüm gerilimi ve ölçüm kategorisi:
  Geçirme başlığı ile: 1000 V CAT III, 600 V CAT IV, Geçirme başlığı olmaksızın: 1000 V CAT II,
• Azami Ölçüm akımı: 10 A
• Koruma Sınıfı II (回), sürekliliğe sahip çift veya takviyeli izolasyon,
• Kirletme derecesi: 2,
• Uzunluk: 1,4 m, AWG 18,

- Çevre koşulları:

Ölçümlerde barometrik yükseklik: azami 2000 m Isı: 0 °C ila + 50 °C, nem % 50 ila % 80,

• Ölçüm tesisatlarını yalnızca arızasız durumda ve bu kullanma talimatına uygun olarak kullanınız aksi takdirde öngörülmüş olan koruma etkilenebilir.
• İzolasyon hasar gördüğü takdirde veya tesisat/ fişte bir kesiklik mevcut olduğu takdirde ölçüm tesisatını ayırınız.

- Boş kontak uçlarına dokunmayınız. Yalnızca el tutamak kısımlarından tutunuz.

- Köşeli bağlantıları kontrol veya ölçüm cihazına takınız.

11. Çevre Koruma

Lütfen cihazı kullanım ömrünün sonunda, kullanıma sunulmuş olan İade ve Toplama Sistemine iletiniz.
