| Produkttyp | Digital klämma multimeter |
| Märke | BENNING |
| Modell | CM 13 |
| Mått (L x B x H) | 190 x 60 x 40 mm |
| Vikt | 265 g |
| Strömförsörjning | 2 batterier 1,5 V typ R3 (IEC LR06) |
| Batteritid | Cirka 250 h (alkaliska batterier) |
| Display | LCD 3½ siffror, höjd 15 mm, maxvärde 1999 |
| Huvudfunktioner | AC/DC spänningsmätning, AC strömmätning, resistans, diodtest, kontinuitetstest med summer, kontaktlös spänningsindikator (VoltSensor) |
| AC spänningsmätområden | 200 V / 750 V (noggrannhet ±1,5% + 5 siffror) |
| DC spänningsmätområden | 200 V / 1000 V (noggrannhet ±1,0% + 2 siffror) |
| AC strömmätområden | 200 A / 400 A (noggrannhet ±3,0% + 3 siffror) |
| Resistansmätområden | 200 Ω till 20 MΩ (noggrannhet ±1,0% till ±1,9%) |
| Klämmans öppning | 16 mm |
| Överspänningskategori | CAT III 1000 V / CAT IV 600 V |
| Skyddsklass | IP30 |
| Driftstemperatur | 0 °C till 50 °C (beroende på fuktighet) |
| Automatisk avstängning | Ja, efter cirka 10 minuter |
| HOLD-funktion | Ja, lagring av uppmätt värde |
| Ingående tillbehör | 1 par mätsladdar (röd/svart), fodral, batterier, bruksanvisning |
| Underhåll och rengöring | Rengör med torr trasa, använd inte lösningsmedel. Ta ur batterierna vid längre förvaring. |
| Byte av batterier | Koppla bort sladdarna, stäng av instrumentet, skruva av batteriluckan och byt batterier med rätt polaritet. |
| Säkerhet | Respektera maximal spänning mot jord (1000 V). Använd endast medföljande sladdar. Använd inte på skadade kretsar. |
Vanliga frågor - CM 13 BENNING
Användarfrågor om CM 13 BENNING
0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.
Ställ en ny fråga om denna apparat
Ladda ner instruktionerna för din Multimeter i PDF-format gratis! Hitta din manual CM 13 - BENNING och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. CM 13 av märket BENNING.
BRUKSANVISNING CM 13 BENNING
Bild 5: Resistansmätning
Bild 6: Diodtest/ genomgångskontroll med summer

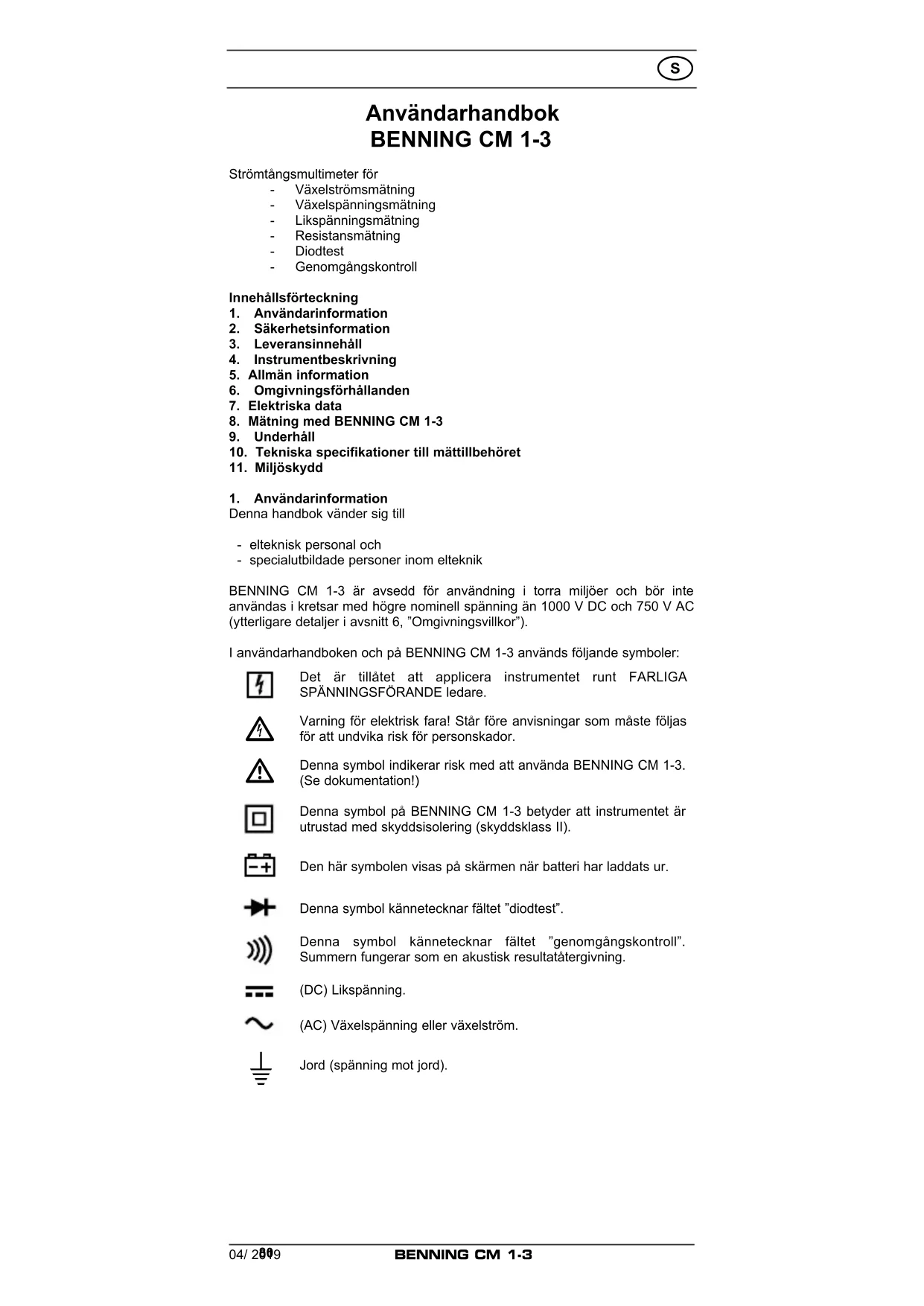

Användarhandbok BENNING CM 1-3
Strömtångsmultimeter för
- Växelströmsmätning
- Växelspänningsmätning
- Likspänningsmätning
- Resistansmätning
- Diodtest
- Genomgångskontroll
Innehållsförteckning
- Användarinformation
- Säkerhetsinformation
- Leveransinnehåll
- Instrumentbeskrivning
- Allmän information
- Omgivningsförhållanden
- Elektriska data
- Mätning med BENNING CM 1-3
- Underhåll
- Tekniska specifikationer till mättillbehöret
- Miljöskydd
1. Användarinformation
Denna handbok vänder sig till
- elteknisk personal och
- specialutbildade personer inom elteknik
BENNING CM 1-3 är avsedd för användning i torra miljöer och bör inte användas i kretsar med högre nominell spänning än 1000 V DC och 750 V AC (ytterligare detaljer i avsnitt 6, "Omgivningsvillkor").
I användarhandboken och på BENNING CM 1-3 används följande symboler:
Det är tillåtet att applicera instrumentet runt FARLIGA SPÄNNINGSFÖRANDE ledare.
Varning för elektrisk fara! Står före anvisningar som måste följas för att undvika risk för personskador.
Denna symbol indikerar risk med att använda BENNING CM 1-3. (Se dokumentation!)
Denna symbol på BENNING CM 1-3 betyder att instrumentet är utrustad med skyddsisolering (skyddsklass II).
Den här symbolen visas på skärmen när batteri har laddats ur.
Denna symbol kännetecknar fältet "diodtest".
Denna symbol kännetecknar fältet "genomgångskontroll". Summern fungerar som en akustisk resultatåtergivning.
(DC) Likspänning.
(AC) Växelspänning eller växelström.
Jord (spänning mot jord).
2. Säkerhetsinformation
Instrumentet är konstruerat och testat enligt
DIN VDE 0411 del 1/ EN 61010-1
DIN VDE 0411 del 2-032/EN 61010-2-032
DIN VDE 0411 del 2-033/EN 61010-2-033
DIN VDE 0411 del 031/EN 61010-031
och har lämnat fabriken i ett säkert och fungerande skick.
För att behålla detta skick och säkerställa en säker hantering av instrumentet måste användaren följa de anvisningar och varningar som finns i den här handboken. Tjänstefel och försummelse av varningar kan leda till allvarliga skador eller dödsfall.
Var mycket försiktig vid arbeten med oskyddade ledare eller starkström. En kontakt med ledare kan orsaka en elektrisk stöt.
BENNING CM 1-3 får endast användas i kretsar i överspänningskategori III med en ledare på högst 1000 V mot jorden eller överspänningskategori IV med en ledare på högst 600 V mot jorden.
Använd lämplig säkerhetsmätledning till detta. I samband med mätningar i mätkategori III eller IV får den ledande delen som sticker ut på en kontaktpets på säkerhetsmätledning inte vara längre än 4 mm.
Före alla mätningar i mätkategori III och IV måste de löstagbara skyddshuvarna som medföljer utrustningen och som är märkta med CAT III och CAT IV, fästas på kontaktpetsarna. Detta är en säkerhetsåtgärd för att skydda användaren av mätutrustningen.
Observera att arbete med strömförande delar och anläggningar i sig är farligt. Även spänningar från 30 V AC och 60 V DC kan vara dödliga för människor.
Före varje användning, kontrollera instrumentet och kablarna efter eventuella skador.
Om det finns risk för att användning inte är helt säker, stäng av instrumentet och se till att det inte kan användas oavsiktligt.
Säker användning kan inte längre antas
- om instrumentet eller mätkaböar uppvisar skador,
- om instrumentet inte längre fungerar,
- efter långvarig förvaring under ogynnsamma förhållanden,
- efter svåra transportförhållanden.
För att förhindra fara
- rör inte de bara mätspetsarna på mätkablarna,
- sätt in mätkablarna i de motsvarande markerade mätuttagen på multimetern
3. Leveransinnehåll
Leveransinnehållet för BENNING CM 1-3 innehåller:
3.1 en BENNING CM 1-3
3.2 en säkerhetsmätkabel, röd (L = 1,4 m)
3.3 en säkerhetsmätkabel, svart (L = 1,4 m)
3.4 ett fodral,
3.5 två 1,5 V-batterier (för första idrifttagningen installerade i instrumentet)
3.6 en användarhandbok.
Förbrukningsdelar:
- BENNING CM 1-3 drivs av två 1,5 V-batterier (IEC LR 03).
- De ovannämnda säkerhetsmätkablarna (testade tillbehör, 044145) motsvarar CAT III 1000 V och är godkända för en strömstyrka på 10 A.
4. Instrumentbeskrivning
BENNING CM 1-3 är en digital multimeter med fast gaffel och strömmätningsensor.
se bild 1: Framsida
Skärm- och användarelement i bild 1 betecknar följande:
① Hölje
② Vridbrytare, används för att välja önskade funktioner.
- av (OFF)
- växelspänningsmätning (AC)
- likspänningsmätning (DC) - resistansmätning
- diodtest och genomgångskontroll
- växelsrömsmätning (AC)
③ Digitalskärm (LCD) visar
- mätvärde med högsta resultat 1999,
- polaritetsvisning,
- decimalkommat
- noterat mätvärdet (Hold-funktion)
- vald genomgångskontroll med summer,
4 HOLD-knapp (läsfunktion)/ omkopplingsknapp (diodtest och genomgångskontroll)
5 VoltSensor-knapp, för bestämning av växelspänning till jord
6 COM-uttag, gemensamt uttag för spännings- och resistansmätningar, genomgångskontroll och diodtest
⑦ Uttag (positiv 1), för V och Ω
8 Strömtångsskydd, skyddar mot beröring av ledaren,
9 Öppen gaffel, för att föra in och "omsluta" en entrådig ledare med växelström.
10 LED, spänningsindikator
1) Detta betecknar den automatiska polaritetsvisningen för likspänning
5. Allmän information
5.1 Allmän information om digitalmultimetern
5.1.1 Den digitala skärmen ③ är en 3 ½-siffrig LCD-skärm med 15 mm stilhöjd med decimalkomma. Det högsta visningsbara värdet är 1999.
5.1.2 Polaritetsvisningen ③ fungerar automatiskt. Endast en polaritet gentemot mätkabelsdefinitionen indikeras med tecknet "-".
5.1.3 Överskridande av mätområdet indikeras med "0L" eller "- 0L" och ibland med en akustisk varning.
Varning! Ingen indikering eller varning vid överbelastning!
5.1.4 Att spara mätvärdet "HOLD": Genom att använda knappen "HOLD" ④ sparas mätresultatet. Samtidigt visas symbolen "H" på skärmen. Genom att trycka på knappen igen återgår skärmen till mätläget.
5.1.5 Siffervisningens mättsnabbheten på BENNING CM 1-3 uppgår nomi-nellt till 1,5 mätningar per sekund.
5.1.6 BENNING CM 1-3 stänger av sig självt efter ca 10 minuter. Den kan enkelt sättas på igen genom att vrida vridbrytaren av och på igen.
5.1.7 Temperaturkoefficient av mätvärdet: 0,2 x (angivet mätnoggrannhet)/°C < 18 °C eller > 28 °C, i förhållande till värdet vid referenstemperaturen på 23 °C.
5.1.8 BENNING CM 1-3 drivs av två 1,5 V-batterier (IEC LR 03).
5.1.9 Om spänningen sjunker under den avsedda driftspänning för BENNING CM 1-3, visas en batterisymbol på skärmen.
5.1.10 Batteriets livslängd är cirka 250 timmar (alkaliskt batteri).
5.1.11 Mått: (L x B x H) = 190 x 60 x 40 mm Vikt: 265g
5.1.12 Säkerhetsmätkablarna med mätspetsarna motsvarar den nominella spänningen för BENNING CM 1-3. Mätspetsarna kan skyddas av skyddskåpor som kan fästas på undersidan av instrumentet vid transport eller vid mätarbete.
5.1.13 Gaffelöppning: 16 mm
6. Omgivningsförhållanden
- BENNING CM 1-3 är endast avsedd för mätningar under torra förhållanden, - Högsta barometriskt mått vid mätningar: 2000 m,
- Överspänningskategori/ installationskategori: IEC 60664-1/ IEC 61010-1 → 600 V kategori IV; 1000 V kategori III,
- Föroreningsgrad: 2,
- Skyddsklass: IP 30 (DIN VDE 0470-1 IEC/ EN 60529)
3 - första märksiffra: skydd mot åtkomst på farliga delar och skydd mot främmande föremål, > 2,5 mm diameter
0 - andra märksiffra: inget vattenskydd,
- Arbetstemperatur och relativ luftfuktighet: Vid arbetstemperatur på 0 °C till 30 °C: relativ luftfuktighet under 80 %, Vid arbetstemperatur på 31 °C till 40 °C: relativ luftfuktighet under 75 %, Vid arbetstemperatur på 40 °C till 50 °C: relativ luftfuktighet under 45 %,
- Förvaringstemperatur:
BENNING CM 1-3 kan förvaras i temperaturer från - 20 °C till + 60 °C, relativ luftfuktighet 0 till 80 %. I sådana fall ska batteriet tas ut ur instrumentet.
7. Elektriska data
- en relativ andel av mätvärdet och
- ett antal decimaler (d.v.s. siffersteg i den sista positionen).
Denna mätnoggrannhet gäller vid temperaturer på 23 °C ± 5 °C och en relativ luftfuktighet på under 80 %.
7.1 Växelspänningsområde
Ingångsresistansen uppgår till 2 MΩ parallel 100 pF. Mätvärdet erhålls genom medelvärdeslikriktning och visas som effektivvärde.
| Mätområde Upplösning Mätnoggrannhet Överbelastningsskydd | ||
| 200 V 0,1 V | ± (1,5 % av mätvärdet + 5 decimaler) | 750 V_eff |
| inom frekvensområdet 50 Hz - 500 Hz | 1000 V likspänning | |
| 750 V 1 V | ± (1,5 % av mätvärdet + 5 decimaler) | 750 V_eff |
| inom frekvensområdet 50 Hz - 500 Hz | 1000 V likspänning | |
7.2 Likspänningsområde
Ingångsresistansen är 2 MΩ.
| Mätområde Upplösning Mätnoggrannhet Överbelastningsskydd | ||
| 200 V 0,1 V ± (1,0 % av mätvärdet + 2 decimaler) | 750 Veff1000 V likspanning | |
| 1000 V 1 V | ± (1,0 % av mätvärdet + 2 decimaler) | 750 Veff1000 V likspanning |
7.3 Växelströmsområde
(Strömgaffelöppning omsluter en entrådig växelströmsförande ledare)
| Mätområde Upplösning Mätnoggrannhet Överbelastningsskydd | |||
| 200 A | 0,1 A | ± (3,0 % av mätvärdet + 3 decimaler) inom frekvensområdet 50 - 60 Hz | 400 A |
ytterligare felmarginal vid en parallellt liggande strömförande kabel: < 0,08 A/A
7.4 Resistansområde
Överbelastningsskydd vid resistansmätning: 600 V _eff
| Mätområde | Upplösning | Mätnoggrannhet | Max. tomgångsspänning |
| 200 Ω | 0,1 Ω | ± (1,0 % av mätvärdet + 5 decimaler) 1,3 V | |
| 2 kΩ | 1 Ω | ± (1,0 % av mätvärdet + 2 decimaler) 1,3 V | |
| 20 kΩ | 10 Ω | ± (1,0 % av mätvärdet + 2 decimaler) 1,3 V | |
| 200 kΩ | 100 Ω | ± (1,0 % av mätvärdet + 2 decimaler) 1,3 V | |
| 2 MΩ | 1 kΩ | ± (1,0 % av mätvärdet + 2 decimaler) 1,3 V | |
| 20 MΩ | 10 kΩ | ± (1,9 % av mätvärdet + 5 decimaler) 1,3 V |
7.5 Diodtest och genomgångskontroll
Den angivna mätnoggrannheten gäller intervallet mellan 0,4 V och 0,8 V.
Överbelastningsskydd vid diodtest: 600 V _eff
Den inbyggda summern låter om resistansen är mindre än 50 Ω.
| Mätområde | Upplösning | Mätnoggrannhet | Max. Mätström | Max. tomgångs-spänning |
| 1 mV | ± (1,5 % av mätvärdet + 0,05 V) | 1,5 mA | 3,0 V |
8. Mätning med BENNING CM 1-3
8.1 Förberedelser för att mäta
Använd och förvara BENNING CM 1-3 vid angivna förvarings- och arbetsförhållanden och undvik exponering från solljus.
- Kontrollera informationen för nominell spänning och nominell ström på säkerhetsmätkablarna. Den medföljande säkerhetsmätkablarna motsvarar den nominella spänningen och den nominella ström för BENNING CM 1-3.
- Kontrollera isoleringen på säkerhetsmätkablarna. Om isoleringen är skadad ska säkerhetsmätkablarna kasseras omedelbart.
- Kontrollera säkerhetsmätkablarnas genomgång. Om ledaren i säkerhetsmätkabeln är skadad måste kabeln kasseras omedelbart.
- Innan vridbrytaren ② används för att välja en annan funktion måste säkerhetsmätkablarna tas bort från mätplatsen.
- Starka störningskällor i närheten av BENNING CM 1-3 kan leda till instabil
visning och mätfel.
8.2 Spänningsmätning
Se till att inte överskrida den högsta spänningen gentemot jordpotentialen! Elektrisk fara!
Högsta spänningen som kan föras till
- COM-uttag, svart 6
- Uttag för V, Ω ⑦ för spännings- och resistansmätningar, genomgångskontroll och diodtest
på BENNING CM 1-3 mot jorden ligger på 1000 V.
- Välj önskad funktion (V AC) eller (V DC) BENNING CM 1-3 med hjälp av vridbrytaren ②.
- Anslut den svarta säkerhetsmätkabeln till COM-uttaget 6 på BENNING CM 1-3.
- Anslut den röda säkerhetsmätkabeln till uttaget för V, Ω ⑦ på BENNING CM 1-3.
- Anslut säkerhetsmätkablarna till mätpunkten, och läs av mätvärdet på digitalskärmen ③ på BENNING CM 1-3.
se bild 2: Likspänningsmätning
se bild 3: Växelspänningsmätning
8.3 Växelströmsmätning
8.3.1 Förberedelser för att mäta
Använd och förvara BENNING CM 1-3 vid angivna förvarings- och arbetsförhållanden och undvik exponering från solljus.
- Starka störningskällor i närheten av BENNING CM 1-3 kan leda till instabil visning och mätfel.
Lägg ingen spänning på mätuttagen! Eventuella anslutna säkerhetsmätkablar måste tas bort.
8.3.2 Strömmätning
- Välj området A\~ med vridbrytaren ②.
- Skjut den öppna gaffeln över den strömförande ledaren, så att ledaren befinner sig i öppningen.
- Läs av digitalskärm ③
se bild 4: Växelströmsmätning
8.4 Resistansmätning
- Välj önskad funktion (Ω) på BENNING CM 1-3 med hjälp av vridbrytaren ②.
- Anslut den svarta säkerhetsmätkabeln till COM-uttaget 6 på BENNING CM 1-3.
- Anslut den röda säkerhetsmätkabeln till uttaget för V, Ω ⑦ på BENNING CM 1-3.
- Anslut säkerhetsmätkablarna till mätpunkten, och läs av mätvärdet på digitalskärmen ③ på BENNING CM 1-3.
Observera:
- Se till att det inte finns någon spänning på mätstället för att säkerställa en korrekt mätning.
- Mätresultater vid mindre motständ kan förbättras genom att säkerhetsmätkabelns resistans mäts innan genom att kortsluta mätspetsarna och sedan subtrahera detta värde från mätvärdet.
se bild 5: Resistansmätning
8.5 Diodtest
- Välj önskad funktion (→/→) med hjälp av vridbrytaren ② och välj "Diodtest" genom att trycka på knappen HOLD-→/→ på BENNING CM 1-3.
- Anslut den svarta säkerhetsmätkabeln till COM-uttaget 6 på BENNING CM 1-3.
- Anslut den röda säkerhetsmätkabeln till uttaget för V, Ω ⑦ på BENNING CM 1-3.
- Anslut säkerhetsmätkablarna till diokontakten, och läs av mätvärdet på digitalskärmen ③ på BENNING CM 1-3.
- För en normal Si-diod i flödesriktningen visas flödesspänningen mellan 0,400 V till 0,900 V. Om "000" visas, tyder det på en kortslutning i dioden, medan "OL" indikerar ett brott i dioden.
- För en diod i spärriktningen indikeras "OL". Om dioden är defekt indikeras "000" eller andra värden.
se bild 6: Diodtest/ genomgångskontroll med summer
8.6 Genomgångskontroll med summer
- Välj önskad funktion (→) med hjälp av vridbrytaren ② och välj "Genomgångskontroll" genom att trycka på knappen HOLD→ på BENNING CM 1-3.
- Anslut den svarta säkerhetsmätkabeln till COM-uttaget 6 på BENNING CM 1-3.
- Anslut den röda säkerhetsmätkabeln till uttaget för V, Ω ⑦ på BENNING CM 1-3.
- Anslut säkerhetsmätkablarna till mätpunkten. Om ledningsmotståndet mellan COM-uttaget ⑥ och uttaget för V, Ω ⑦ faller under 50 Ω, ljuder den inbyggda summern i BENNING CM 1-3.
se bild 6: Diodtest/ genomgångskontroll med summer
8.7 Spänningsindikator
Funktionen spänningsindikator fungerar vid alla lägen på vridbrytaren. Vid spänningindikation krävs inga mätkablar (beröringsfri detektering av ett växelfält). I huvuddelen bakom lysdioden finns en upptagningssensor. Genom att trycka på knappen "VoltSensor" 5 lyses skärmen upp (om instrumentet är påslaget). Om en fasspänning upptäcks, ljuder en signal och en röd lysdiod 10 tänds. Indikationen visas enbart för jordade växelströmnät! En en enpolig mätkabel kan också fasen läsas ut.
Praktiskt tips:
Avbrott (kabelbrott) på frilagda kablar t.ex. kabeltrummor, ljuskedjor etc., kan spåras från matarkabeln (fas) till brottstället.
se bild 7: Spänningsindikator
8.7.1 Fasprov
- Anslut den svarta säkerhetsmätkabeln till COM-uttaget 6 på BENNING CM 1-3.
- Lägg an säkerhetsmätkabeln till mätpunkten och tryck på "VoltSensor" knappen 5.
- Om den röda lysdioden 10 tänds och summern ljuder föreligger det en fas med jordad växelspänning vid mätpunkten.
9. Underhåll
Innan du öppnar BENNING CM 1-3, se till att instrumentet är helt spänningsfritt! Elektrisk fara!
Arbete med en öppnad BENNING CM 1-3 under spänning är uttryckligen reserverat för kvalificerade elektriker, som måste vidta särskilda åtgärder för att förhindra olyckor.
Se därför till att BENNING CM 1-3 är spänningsfri innan den öppnas:
- Ta först bort de både säkerhetsmätkablarna från mätobjektet.
- Ta därefter bort de båda säkerhetsmätkablarna från BENNING CM 1-3.
- Ställ vridbrytaren ② till läge "OFF".
9.1 Säkra instrumentet
Under vissa omständigheter kan säkerheten med arbetet med BENNING CM 1-3 inte längre garanteras, t.ex. vid:
- synliga skador på instrumentet och/eller säkerhetsmätkablarna,
- felaktiga mätresultat,
- igenkännbara konsekvenser efter långvarig förvaring under olämpliga förhållanden och
- igenkännbara konsekvenser efter svåra transportförhållanden.
I dessa fall ska BENNING CM 1-3 omedelbart stängas av, tas bort från mätstället och säkras mot ytterligare användning.
9.2 Rengöring
Rengör höljet med en ren och torr trasa (med undantag för särskilda rengöringsdukar). Använd inga lösningsmedel eller slipmedel för att rengöra spänningsprovaren. Kontrollera att batterifacket och batteriernas kontakter inte är täckta läckage från batterier.
Om det finns avlagringar från läckande batterier runt batteriet eller i batteri-facket, rengör dessa med en torr trasa.
9.3 Batteribyte
Innan du öppnar BENNING CM 1-3, se till att instrumentet är helt spänningsfritt! Elektrisk fara!
BENNING CM 1-3 drivs av två 1,5 V-batterier. Byte av batteri (se bild 8) krävs när batterisymbolen visas på skärmen 3.
Så byter du batterierna:
- Ta bort säkerhetsmätkablarna från mätkretsen.
- Ta bort säkerhetsmätkablarna från BENNING CM 1-3.
- Ställ vridbrytaren ② till läge "OFF".
- Lägg BENNING CM 1-3 med framsidan nedåt och lossa skruven från batteriluckan.
- Lyft batteriluckan från underdelen.
- Ta ut de urladdade batterierna ur batterifacket.
- Sätt sedan de nya batterierna i på avsedd plats i batterifacket.
- Skjut fast batteriluckan och fäst skruven.
Tänk på miljön! Batterier får inte kastas i hushållsavfallet. Lämna dem i batteriinsamlingen resp. ett inlämningsställe för specialavfall. Du kan hitta information om närmsta inlämningsställe hos kommunen.
9.4 Kalibrering
BENNING garanterar överensstämmelse med de tekniska specifikationerna och noggrannheten i uppgifter som anges i bruksanvisningen 1 år från leveransdatum.
För att nå angiven mätnoggrannhet av mätresultaten måste enheten kalibreras regelbundet av vår fabriksservice. Vi rekommenderar att kalibrera instrumentet en gång per år. Skicka instrumentet till följande adress:
-
Max mätspänning mot jord ( ) och mätkategori:
Med löstagbar skyddshuv: 1000 V CAT III, 600 V CAT IV,
Utan löstagbar skyddshuv: 1000 V CAT II, -
Max mätström: 10 A
- Skyddsklass II (☐), genomgående dubbel eller förstärkt isolering,
- Försmutsningsgrad: 2
- Längd: 1,4 m AWG 18
- Omgivningsvillkor:
Barometrisk höjd vid mätningar: Max 2000 m
Arbetstemperatur: 0 °C till + 50 °C, relativ luftfuktighet 50 % till 80 %
- Testsladdarna ska vara hela och får endast användas i felfri skick och enligt denna anvisning, för att skyddet ska vara fullgod.
- Testsladdarna får inte användas, om isoleringen är skadad, om det finns synliga skador, eller om det finns en skada på sladden/ stickkontakten.
- Mätspetsarna på testsladdarna får inte vidröras. Bara handtagen får vidröras!
- Sätt den vinklade anslutningen i mätdonet.
11. Miljöskydd
Efter produktens livslängd, lämna in produkten till lämpligt insamlingsställe i din kommun.
